1 Kverneland Exacta EL, CL, CL EW, HL, TL och TL GEOspread Centrifugalspridare

2 CentreFlow Spridningssystem 1. Ingen påverkan, ingen fragmentering, inget damm Centrifugalspridaren har ett centralt nedsläpp. Mjuk acceleration och centrifugalkraft accelererar upp konstgödningskornen till tallrikarnas hastighet innan de når spridarvingarna. 3. Minimal vindinverkan och maximal tolerans Plan tallrik. Horisontal spridningsbild. 4. Konsekvent spridningsmönster Spridningsmönster med dubbel överlappning. 2. Spridningsbild 8 vingar per tallrik Upp till 24 meters arbetsbredd 8 stora vingar tillåter 9m till 54m spridningsbredd. Dubbel överlappning gör att spridningsbilden blir oöverträfflig. 8 vingar per tallrik gör att man får ett jämnt flöde av konstgödningen. Det är viktigt vid 2 hög kapacitet på fältet. 2 vingar per tallrik Från 24 meters arbetsbredd

3 CentreFlow spridningssystem: Den skonsamma accelerationen av gödningen skyddar den från att gå sönder när den träffar spridarvingarna, något som andra system ofta orsakar. Tack vare den skonsamma behandlingen av materialet, bibehåller därmed granulatet sin karaktär under spridningen. Den justerbara utsläppspunkten gör att du kan anpassa inställningarna efter den konstgödselsort du använder. CentreFlow-systemet är utformat för att du ska få ett optimalt spridningsresultat. Lågdosspridning Utsläppspunkt Gödningsgiva EasySet: Enkel inställning och justering Inställningspanelen EasySet reglerar varje tallrik. Du justerar enkelt inställningarna för noggrannhet och giva med tydliga reglage. Två hydrauliskt eller elektriskt manövrerade spjäll, var och en med tre doserings-öppningar, säkrar ett jämnt flöde från behållaren till spridartallrikarna. 5. Garanterad noggrannhet även i sluttning Även i sluttningar kommer gödningsmedlet alltid i kontakt med spridarvingarna vid samma punkt. De färdas med hela vingens längd innan de sprids, oavsett hur marken sluttar. Kverneland Exacta Övriga märken Andra spridare: Dålig distribution av konstgödseln i sluttande fält orsakas av att punkten där medlet når vingen ändras, vilket ger en ojämn spridningsbild och felaktig överlappning. 3

4 Exacta TL GEOspread GPS-Styrd intelligent maskinlösning Spridning har aldrig varit enklare och med ett mer exakt resultat! TL GEOspread är en vågsystemspridare med en inbyggd kontrollenhet som ser till att näring till dina grödor sprids på ett optimalt sätt. Vågsystemet övervakar ständigt önskad gödningsgiva, oberoende av körhastighet eller gödningens spridningsmönster. GEOspread gör det möjligt att enkelt styra inställningen för vardera tallrik direkt från förarhytten med ISOBUS kontrollbox. Spridaren är utrustad med två elektriska cylindrar på varje doseringsenhet. Ett elektriskt ställdon styr utsläppspunkten på tallrikens doseringsbehållare, och det andra ställdonet styr utmatningsmängden. Använd IsoMatch GEOcontrol tillsammans med GEOspread och du får ut ännu mer av din TL (GEOspread) gödningsspridare. Arbetsbredden och överlappningar justeras automatiskt med hjälp av ett GPS-positioneringssystem. Till exempel om du kör i ett oregelbundet fält så minskar GEOspread din arbetsbredd steg för steg. GEOspread använder sektionsavstängnings-funktionen som finns i IsoMatch Tellus i kombination med GEOcontrol programvara, eller i kombination med annan kompatibel ISOBUS Universal Terminal (UT) som har samma funktion. Gödningsspridarens arbetsbredd är uppdelad i tvåmeterssektioner. Genom att behålla konstant hastighet på tallrikarna och en noggrant injusterad utmatningshastighet, tillåter GEOspread föraren att stänga av sektion för sektion, på vardera sida, till den yttersta spetsen i t ex ett kilformat fält. Även under dessa förhållanden hålls VK (variationskoffecienten) optimerad i spridningsmönstret. Självklart justeras inte enbart spridningsbredden, samtidigt anpassas automatiskt gödselgivan (kg/min) för att matcha den önskade spridningsbredden. Detta unika samarbete mellan spridningsbredd och giva garanterar att GEOspread systemet är extremt noggrant. Fördelarna: - Snabb och effektiv spridning tack vare de elektriska ställdonen som är direkt anslutna till utsläppspunkten. - Stabilt varvtal på tallrikarna tillsammans med ett centralt nedsläpp bibehåller spridningsbild även i kuperade fält. - Arbetsbreddens 2 meterssektioner kan ändras till inifrån-ut eller utifrån-in för att minimera överlappning. - Användarvänlig - du behöver inte kliva ur traktorn för att justera arbetsbredden % ISOBUS kompatibel ger möjligheter. 4

5 Full arbetsbredd 45 meter med 22 sektioner. Minskning av arbetsbredden på högersida med 6 meter. IsoMatch GEOcontrol sektionsavstängning. IsoMatch Tellus Terminal. Minskning av arbetsbredden på vänster sida med 10 meter. Minskning av arbetsbredden på varje sida med 8 meter. Noggrann spridning på oregelbundet formade fält. 7 sektioner avstängda i mitten. Två elektriska ställdon på varje doseringsenhet kontrollerar; a)utsläppspunkten, b)utmatningsmängd. Sprider endast med 5 sektioner på höger sida. 5

6 Exacta CL EW, TL och TL GEOspread Spridning på ett enkelt sätt Exacta CL EW (Easy Weigh) Exacta TL / Exacta TL GEOspread Behållarvolym liter Behållarvolym liter Arbetsbredd (27/28) meter Arbetsbredd meter Standardfördelarna för Exacta CL EW och TL/TL GEOspread är samma som för Exacta CL och HL 6 Exacta CL EW: Idealisk för de mindre lantbruken Exacta TL/TL GEOspread: Elektroniskt vågsystem med hög kapacitet

7 Referenssensor = absolut noggrannhet: Varje kilo räknas! Exacta-CL EW och Exacta TL/TL GEOspread: Ger unika fördelar som bara Kverneland Exacta kan ge dig! 1. Vågceller i kombination med den unika referenssensorn - Autokalibrering och kontinuerlig vägning - Automatisk korrigering av mätvärden vid sidolut - Automatiskt hastighetsdoseringssystem - Inget kalibreringstest behövs 2. CentreFlow spridningssystem - Mjuk acceleration: Ingen fragmentering av konstgödningen, inget damm - Horisontell spridning: Minimerar påverkan från vinden - Exakt överlappning såväl i kuperad som i platt terräng 3. Användarvänlighet - ISOBUS-kompatibel som standard - Terminal med enkel meny och plug and play princip - Inga krångliga kalibreringar - Enkel inställning och justering med EasySet kontrollpanel Kontinuerlig dynamisk "online - kalibrering" Kverneland Exactas unika teknologi i referenssensorn kompenserar eventuell snedbelastning på vågcellerna. Utan kompensation blir det en negativ inverkan på kalibreringen. Referenssensorn bidrar till ytterst noggrann spridning även i kuperad terräng. Fördelar: Högsta noggrannhet i alla förhållanden: Optimal spridning garanteras! Du sparar pengar och ökar kvalitén: Spridning på det enkla sättet! 1 x 10 ton vågcell (Exacta-CL EW) 4 x 5 ton vågcell (Exacta TL/TL GEOspread) 1 x Referenssensor, unik för Kverneland Exacta 7

8 Exacta HL High Line Exacta HL är en av de HL är standardutrustad med: högkapacitetsmodeller som vi har i Rostfri frontskärm vårt Exacta program. Den kraftiga Lågdoseringsutrustning konstruktionen av HL gör det Två konformade och extra kraftiga möjligt att ha en lastkapacitet av behållarsåll 3900 liter, fördelat på 3 Vägbelysning förhöjningslådor. Överbelastningskoppling Omrörare med låg hastighet Standardmaskinen kan sprida alla Rostfria slangkopplingar arbetsbredder utan byte av tallrikar, Skakbox för bestämning av granulatstorlek spridarvingar eller kuggdrev. Arbetsbredden ställs via traktorns kraftuttagsvarv och valet av ingående axlar på spridarens växellåda. För att säkerställa en skonsam omrörning av konstgödningsmedlet, roterar omrörarna med 15 % av tallrikarnas rotationshastighet. Detta förhindrar sedimentering, och säkrar en noggrann spridningsbild. 8 Lättmanövrerat skyddskapell finns som tillval Exacta HL Behållarvolym Arbetsbredd liter meter

9 Enkel justering av spridningsbredd HL har en enkel inställning av spridningsbredden. Vinkelindikatorn visar aktuell lutning av maskinen; 0, 4 eller 8 grader. Båda tallrikarna kan oberoende av varandra stängas av för att minska spridningsbredden. Detta är en väsentlig funktion för att undvika överlappning vid kilformade tegar. Indikator för vinkel Skonsam omrörare med låg hastighet Frånkoppling av drivning till tallrikarna Kalibreringsbehållare som tillval Växellåda med två ingående axlar för högt eller lågt varvtal på spridartallrikarna Transmission med två gummidämpare För spridning vid större arbetsbredder finns ett set av extra långa, vinklade vingar som tillval. Parkeringshjul som tillval (ej för EL) 9

10 Exacta CL Comfort Line Varje spridningstallrik har 8 vingar och dess längder bestämmer arbetsbredden hos maskinen. De 8 spridningsvingarna bidrar till en jämn spridningsbild över hela arbetsbredden från 10 meter upp till 28 meter. Som tillval kan maskinen utrustas med oberoende hydraulisk avstängning vänster/ höger. (kräver 2 dubbelverkande uttag). CL är standardutrustad med: 8 vingar per tallrik Alla spridarvingar för meter (27/28 m tillval) Lågdoseringsutrustning Två konformade extra kraftiga behållarsåll Överbelastningskoppling Rostfria slangkopplingar Skakbox för bestämning av granulatstorlek Exacta CL Behållarvolym Arbetsbredd 10 Höger/vänster avstängningsventil för spridning med halv spridningsbredd (tillval). Kräver ett dubbelverkade uttag liter (27/28) meter

11 Konformat och extra kraftigt behållarsåll Behållarsåll i uppfälld låst position Rostfria slangkopplingar 11 Omrörare Tömningsluckor (tillval)

12 Exacta EL Economy Line Exacta EL Behållarvolym Arbetsbredd 12 Arbetsbredden bestäms av vingarnas längd. Vingarna kan enkelt monteras av för ändring av arbetsbredd. Inställning av utmatningsmängden är lättåtkomlig och kan enkelt justeras liter 9-18 (20/21) meter

13 Exacta EL är den minsta maskinen i programmet, men den har ändå de flesta av fördelarna hos övriga Exacta-modeller. Det inkluderar spridningsmönster med dubbel överlappning upp till 21 m. EL är standardutrustad med: 4 vingar per tallrik Alla spridarvingar för 9-18 meter (20/21 m tillval) Höger spridartallrik kan stängas Överbelastningskoppling Rostfria slangkopplingar Robust behållarsåll av stål Skakbox för bestämning av granulatstorlek Tillval: - Lågdoseringsutrustning 13

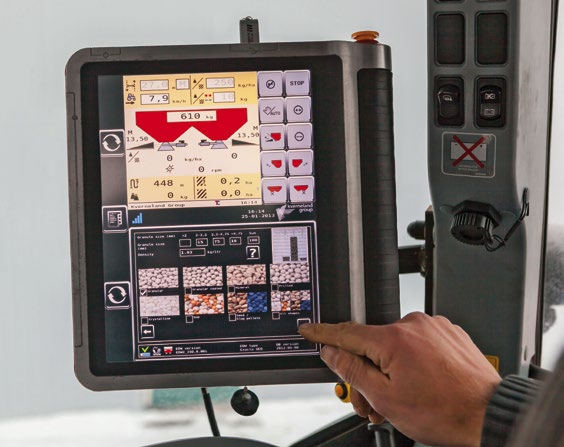

14 Precisionsjordbruk IsoMatch GEOcontrol: Ger klara fördelar IsoMatch Tellus - den nya generationens terminal IsoMatch Tellus är den första virtuella terminalen med kapacitet att se och styra två olika ISOBUS-displayer på samma gång. Detta gör att man kan till exempel ha direkt kontroll av två redskap på samma gång eller se över arbetet via back-kameran, utan att byta skärmbild. 2 ISOBUS-skärmbilder Multifunktionell ergonomisk design Integrerat traktor ECU-program 12,1 tums touchskärm i färg Enkel att förstå och använda Instruktionsbok direkt på skärmen Integrerad miniräknare Anpassad för tillval av kamera 4 USB uttag RS-232 kontakt för GPA-mottagare eller sensorer. Internetanslutning via wireless USB. Enkelt DOC-registreringsprogram för att 14 IsoMatch Tellus är plattformen för precisionsjordbrukets applikationer och en växande framtid. spara arbetsinformationen direkt till USB (jobb, gård, fält, maskin, förare, total ha, timmar, balar, kg, liter, bränsleåtgång etc) Två elektriska cylindrar på varje doseringsenhet kontrollerar a)utloppspunkten och b) utmatningshastigheten

15 IsoMatch GEOcontrol är en applikation till din IsoMatch Tellus som ger dig extra kontroll över alla ISOBUS-kompatibla redskap från Kverneland Group. Tillsammans med en GPS-mottagare gör den ditt arbete ännu enklare smartare och mer effektivt. Dessutom blir arbetskomforten högre för dig som förare, då många redskapsfunktioner sköts automatiskt tack vare GEOcontrol. Resultatet blir reducerad oönskad överlappning, högre effektivitet och kostnadsbesparingar i tid, bränsle, och material (gödningsmedel, utsäde, besprutningsmedel). Sektionskontroll IsoMatch GEOcontrol sätter automatiskt igång och stänger av redskapets sektioner vid vändteg, fältkanter och redan bearbetade ytor. Justerbar mängdgiva IsoMatch GEOcontrol justerar automatiskt redskapets mängd/ha. Justeringen kan baseras på information från fältkartor. Dokumentation Med hjälp av en USB-sticka flyttar du enkelt önskad dokumentation mellan din ISOMatch-skärm med GEOcontrol och ditt gårdsdatasystem. Manuell körning Ställ in arbetsbredd. Kör en första sträcka och sedan ritar terminalen upp körlinjer (raka, kurviga eller kombinerade) på fält eller vändteg. Använd det smarta tillbehöret ISOMatch InLine, en ljusramp med led-lampor som du placerar framför dig i hytten. Lamporna ger en tydlig visuell bild av var du befinner dig i förhållande till rekommenderad placering. Registrering av fältkanter kan göras utan något redskap tillkopplat. Flyttning av fältkant: skapa nya inre fältkanter (möjliggör att vändtegen körs sist). Manuell inmatning för arbetsbredd kan göras även för redskap som ej är ISOBUS-kompatibla, t ex kultivatorer, slåtterkrossar, strängare etc. AutosetApp AutosetApp kopplar IsoMatch Tellus terminal direkt till Kvernelands spridare och kommer automatiskt att justera spridaren enligt de inställningar som gjorts i din App. ISOMATCH GEOcontrol Enklare och bekvämare arbetsdag för dig som traktorförare då du kan fokusera helt på att köra, och låta redskapets automatik arbeta för dig. Mer effektivitet i arbetet och reducerad överlappning ger kostnadsbesparingar på mellan 5-10% för gödningsmedel, besprutningsmedel och utsäde. Bättre förutsättningar för grödan tack vare högre noggrannhet ger även högre avkastning. Med IsoMatch GEOcontrol, kan du arbeta i mörker utan problem. Exacta Remote II Focus II Terminal Med Exacta Remote II på modellerna CL och HL kan du kontrollera gödningsspridaren direkt från förarplatsen. Boxen ger dig möjlighet att starta och stoppa arbetet, ställa in rätt utmatningsmängd, och att öka/minska mängden under körning. Maskinens senaste inställningar lagras i boxens minne. Spridartallrikarna kan stängas av oberoende av varandra för att minska arbetsbredden. Focus II är en kontrollbox som har konstruerats för att vara lätthanterad samtidigt som den skall ge dig som användare all väsentlig information på ett överskådligt sätt. Funktioner som avstängning av tallrikarna (fungerar oberoende av varandra), och tillfällig över-/underdosering aktiveras enkelt via knapparna vid sidan av displayen. Gödselgiva, körhastighet, aktuell behållarvolym, behandlad och återstående areal visas tydligt på displayen. I minnet lagras upp till 40 fältregistreringar. Focus II-terminalen är även utrustad med en seriell port, som möjliggör att doseringsanvisningarna kan tas från en extern källa. Du kan även använda din Focus II-terminal med andra redskap från Kverneland Group. Stor och tydlig display Samtliga relevanta parametrar visas samtidigt Jämför programmerad data med aktuell data Se spridningsbredd och körhastighet Övervaka tallriksvarvtalet Arealmätare (arbetad/kvarvarande) Behållarens innehållsvikt anges Upp till 40 fältregistreringar i minne Seriell port för att ansluta externa källor 15

16 6 Steg till den perfekta spridningen med CentreFlow Nyckeln till korrekt spridning är att matcha kvalitet på gödningsmedel och litervikt med spridartabellen så noggrant som möjligt. Checklistan med de 6 stegen för CentreFlow-spridaren hjälper dig att få en konsekvent spridningsbild, oavsett fältförhållanden Välj typ av gödningsmedel 2 Bestäm granulatstorleken och fördelning* 3 Bestäm litervikt 4 Välj spridartabell 5 Välj inställning för ditt fält 6 Justera Exacta EasySet på din maskin * * Skakboxen för konstgödning medföljer som standard när du köper en gödningsspridare från Kverneland Utsläppspunkt Få tillgång till spridarstöd med mobiltelefon eller handdator: eller ladda ned appen för spridartabeller från AppStore eller Google Play Market. Kalibreringsskala Exakt rådgivning för alla gödningsspridare från Kverneland, oavsett arbetsbredd/utmatningshastighet/ körhastighet: AutosetApp: Det finns alltid nya inställningar tillgängliga för din spridare! AutosetApp som är standardintegrerad i IsoMatch Tellus Universal Terminal. Den ansluter terminalen direkt med Kvernelands Exacta TL GEOspread vågcellsspridare. Den kommer automatiskt att justera spridaren enligt inställningarna från spridartabellen. AutosetApp fungerar också i kombination med CL-EW and TL, med undantaget att utsläppspunkten justeras manuellt. Kverneland Exactas databas för gödselmedel med de mest aktuella spridningstabellerna är alltid tillgängliga att ladda ned från nätet. AutosetApp kan anslutas till databasen på två olika sätt. Så fort det finns ett WIFI datanät tillgängligt kan du ansluta till onlinedatabasen via en trådlös USB adapter, eller ladda ned informationen till ett USB minne från Anslut sedan USB minnet till terminalen och all information förs över till din IsoMatch Tellus terminal. 16

17 Kverneland kompetenscentrum för gödningsspridare Kverneland Exacta är välkända runt om i världen för sin pålitlighet, enkla hantering och utmärkta noggrannhet. Det är ett resultat av många års praktisk erfarenhet, forskning och tester. Endast med de rätta inställningarna rekommenderade från din leverantör kan du vara säker på att din gödningsspridare är rätt inställd. Det nya kompetenscentrumet använder sig av den senaste tekniken vid framtagning av hård- och mjukvara och det gör det möjligt att mäta överlappning tredimensionellt, vilket ger en komplett bild av spridarmönstret. Varje test ger mer än mätningar och resultatet är en mycket exakt analys av spridarmönstret. Detta gör att dina inställningsrekommendationer blir väldigt exakta. Samtidigt som vi tjänar tid på att utföra testerna med denna teknik, så genererar noggrannheten i slutänden en lägre förbrukning av gödningsmedel. Förutom att det sparar pengar, minskas belastningen på vår miljö. En vinst för oss alla. 17

18 Spridning vid fältkanter Kantspridningsplåt Hydraulisk kantspridningsplåt (ej för EL) Vid kantspridning används kantspridningsplåt Tiltcylinder Tillbehör endast för EL och CL Kantspridning i samband med körspår. ExactLine Kantspridning i samband med körspår finns tillgänglig för Exacta CL, CL EW, HL och TL. Exact Line styrs hydrauliskt från förarplatsen (ett enkelverkande uttag krävs). 18 Indikator för arbete eller transport position

19 Exacta EL, CL, CL EW, HL, TL och TL GEOspread Tekniska specifikationer Exacta EL EL 700 EL 900 EL 1400 Behållarvolym (l) Påfyllningshöjd (cm) Bredd (cm) Påfyllnadsbredd (cm) Egen vikt (kg) Spridningsbredd (m) 9-18 (20/21)* 9-18 (20/21)* 9-18 (20/21)* Utmatning (kg/min) Exacta CL CL 1100 CL 1550 CL 2000 Behållarvolym (l) Påfyllningshöjd (cm) Bredd (cm) Påfyllnadsbredd (cm) Egen vikt (kg) Spridningsbredd (m) (27/28)* (27/28)* (27/28)* Utmatning (kg/min) Exacta CL EW CL EW 1100 CL EW 1550 CL EW 2000 Behållarvolym (l) Påfyllningshöjd (cm) Bredd (cm) Påfyllnadsbredd (cm) Egen vikt (kg) Spridningsbredd (m) (27/28) (27/28) (27/28) Utmatning (kg/min) Exacta HL (275 cm) HL 1500 HL 2150 HL 2800 HL 3450 Behållarvolym (l) Påfyllningshöjd (cm) Bredd (cm) Påfyllnadsbredd (cm) Egen vikt (kg) Spridningsbredd (m) 12-54* 12-54* 12-54* 12-54* Utmatning (kg/min) Exacta HL (290 cm) HL 1875 HL 2550 HL 3225 HL 3900 Behållarvolym (l) Påfyllningshöjd (cm) Bredd (cm) Påfyllnadsbredd (cm) Egen vikt (kg) Spridningsbredd (m) 12-54* 12-54* 12-54* 12-54* Utmatning (kg/min) Exacta TL / TL GEOspread (275 cm) TL 1500 TL 2150 TL 2800 TL 3450 Behållarvolym (l) Påfyllningshöjd (cm) Bredd (cm) Påfyllnadsbredd (cm) Egen vikt (kg) Spridningsbredd (m) 12-54* 12-54* 12-54* 12-54* Utmatning (kg/min) Exacta TL / TL GEOspread (290 cm) TL 1875 TL 2550 TL 3225 TL 3900 Behållarvolym (l) Påfyllningshöjd (cm) Bredd (cm) Påfyllnadsbredd (cm) Egen vikt (kg) Spridningsbredd (m) 12-54* 12-54* 12-54* 12-54* Utmatning (kg/min) Information som lämnas I denna broschyr är endast avsedd att vara av allmän karaktär för internationell spridning. Avsikten är att informationsinnehållet ska vara så riktigt som möjligt. Om det mot förmodan förekommer felaktigheter kan detta inte orsaka att legala krav ställs på Kverneland Group. Modeller, specifikationer och utrustningar kan variera från land till land. Kontakta din återförsäljare för närmre information. Kverneland Group förbehåller sig rätten att när som helst göra ändringar i konstruktioner eller specifikationer, liksom att lägga till eller ta bort funktioner på maskiner som visas eller beskrivs I denna broschyr, utan vidare ansvar för köp gjorda före eller efter att ändring genomförts. Viss skyddsutrustning kan vara demonterad på bilder av maskiner. Detta är gjort endast för att bättre visa och beskriva vissa av maskinernas funktioner. För att undvika skaderisker får aldrig skyddsutrustningar demonteras. Om det ändå blir nödvändigt att demontera sådan utrustning t.ex. vid underhåll, kontakta lämplig hjälp från tekniker. Kverneland Group Nieuw-Vennep BV 19

20 Kverneland Group Kverneland Group är ett ledande internationellt företag som utvecklar, producerar och distribuerar maskiner och tjänster för lantbruket. Tack vare stor öppenhet för nya lösningar kan Kverneland Group inte bara erbjuda ett brett maskinprogram av hög kvalitet, utan också systemlösningar för professionella lantbrukare. Vårt maskinutbud omfattar redskap för jordbearbetning, sådd, vallskörd, pressning, utfodring, gödsling, växtskydd samt elektroniska lösningar för traktorer och lantbruksredskap. Original reservdelar Kverneland Group reservdelar är utvecklade för att garantera pålitligt, säkert och optimalt maskinutnyttjande med lägsta möjliga driftskostnader. Vår höga kvalitet uppnås genom noga utvalda produktionsmetoder och patenterade processer vid alla våra produktionsenheter. Kverneland Group har det mest professionella återförsäljarnätet. Hos våra partners får du teknisk kunskap, service och originaldelar. Tillsammans med våra partners erbjuder vi högkvalitativa originaldelar och en effektiv reservdelsdistribution över hela världen. Se oss på YouTube Gilla oss på facebook Följ oss på Twitter #KvernelandGroup #im_farming Kverneland Group Sverige AB Kungshagsvägen 3 Box 1023, SE Nyköping Sweden Tel: Fax: kvernelandgroup.sverige@kvernelandgroup.com F-5043-SE
