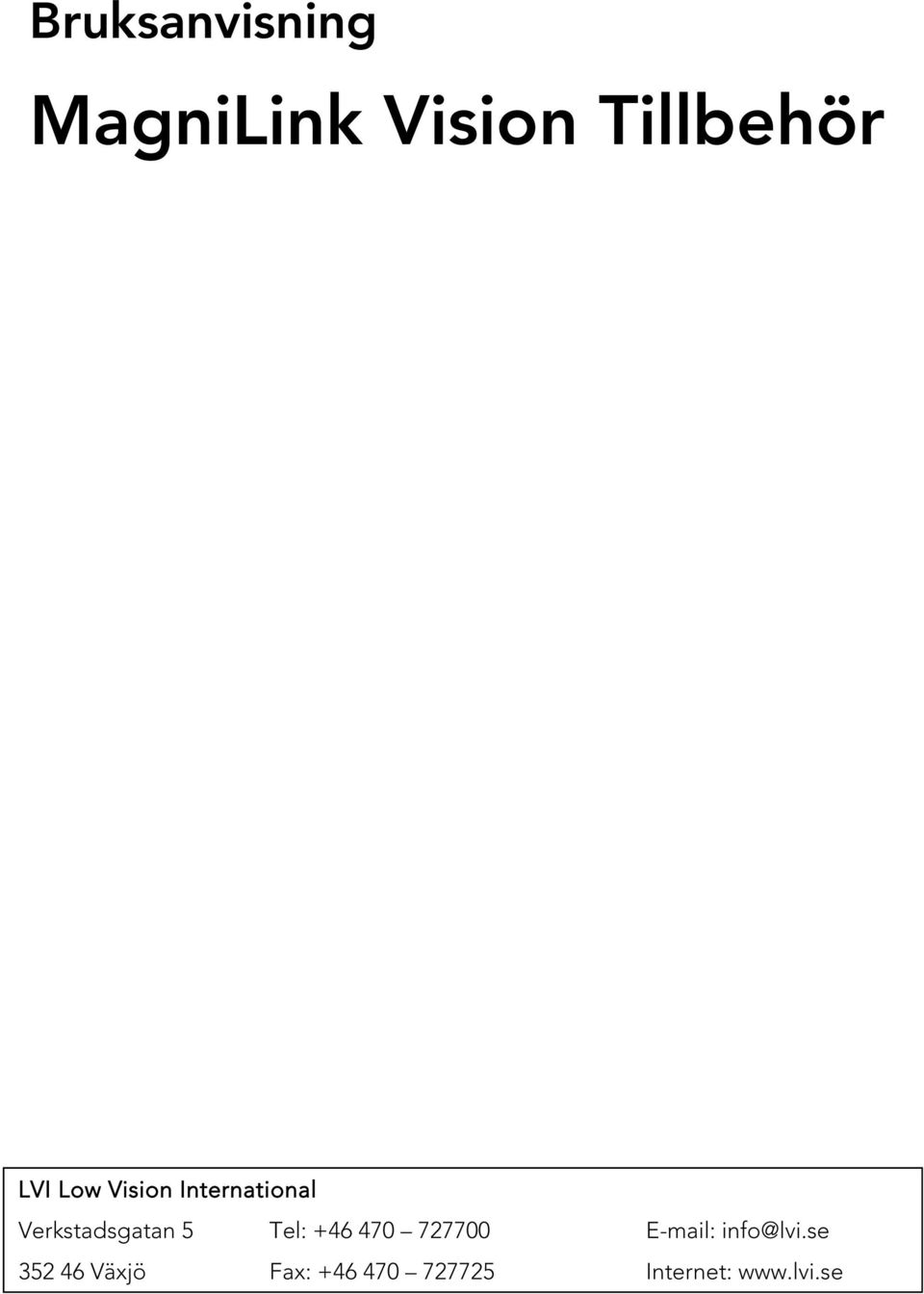

1 Bruksanvisning MagniLink Vision Tillbehör LVI Low Vision International Verkstadsgatan 5 Tel: info@lvi.se Växjö Fax: Internet:

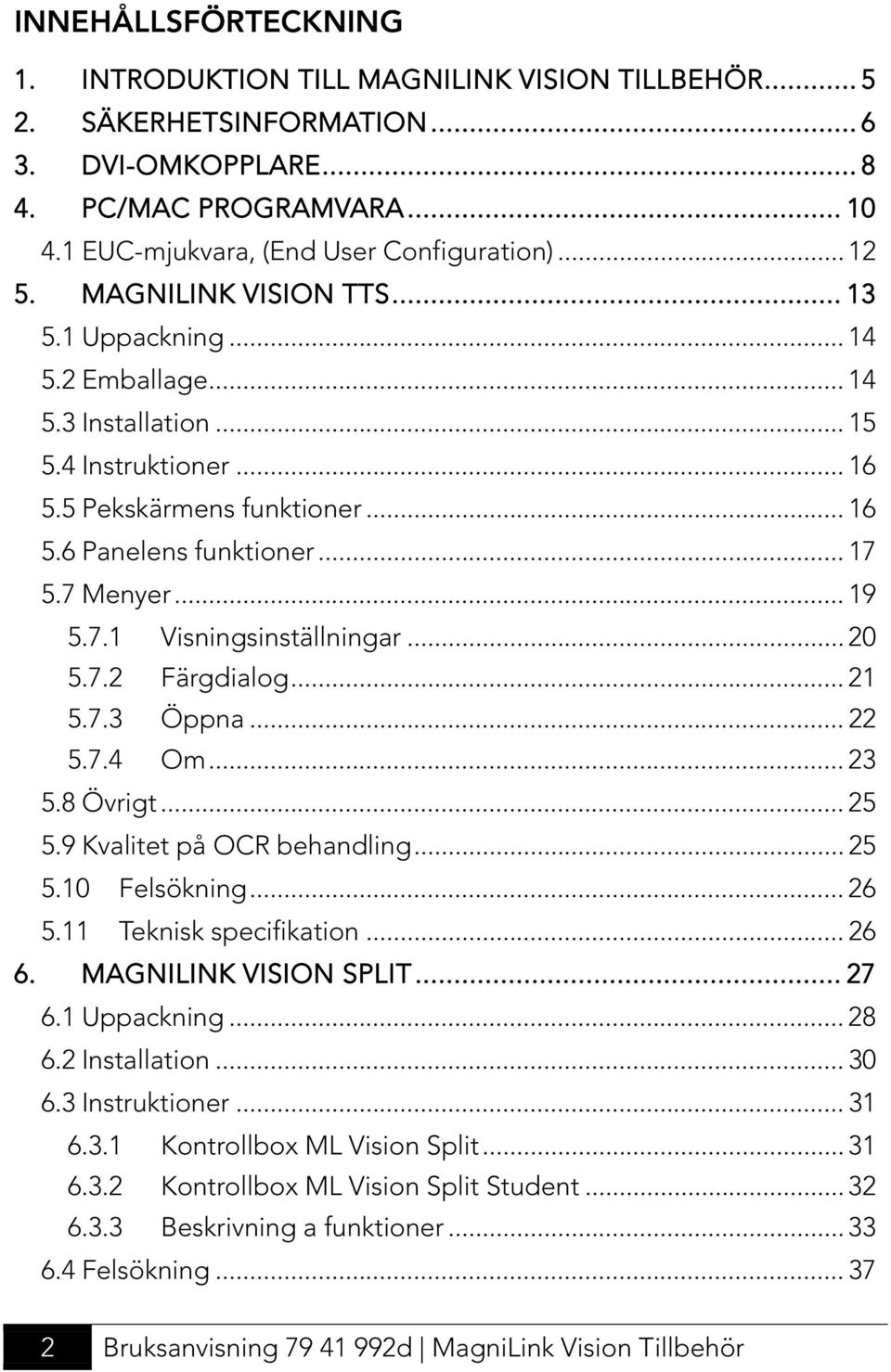

2 INNEHÅLLSFÖRTECKNING 1. INTRODUKTION TILL MAGNILINK VISION TILLBEHÖR SÄKERHETSINFORMATION DVI-OMKOPPLARE PC/MAC PROGRAMVARA EUC-mjukvara, (End User Configuration) MAGNILINK VISION TTS Uppackning Emballage Installation Instruktioner Pekskärmens funktioner Panelens funktioner Menyer Visningsinställningar Färgdialog Öppna Om Övrigt Kvalitet på OCR behandling Felsökning Teknisk specifikation MAGNILINK VISION SPLIT Uppackning Installation Instruktioner Kontrollbox ML Vision Split Kontrollbox ML Vision Split Student Beskrivning a funktioner Felsökning Bruksanvisning d MagniLink Vision Tillbehör

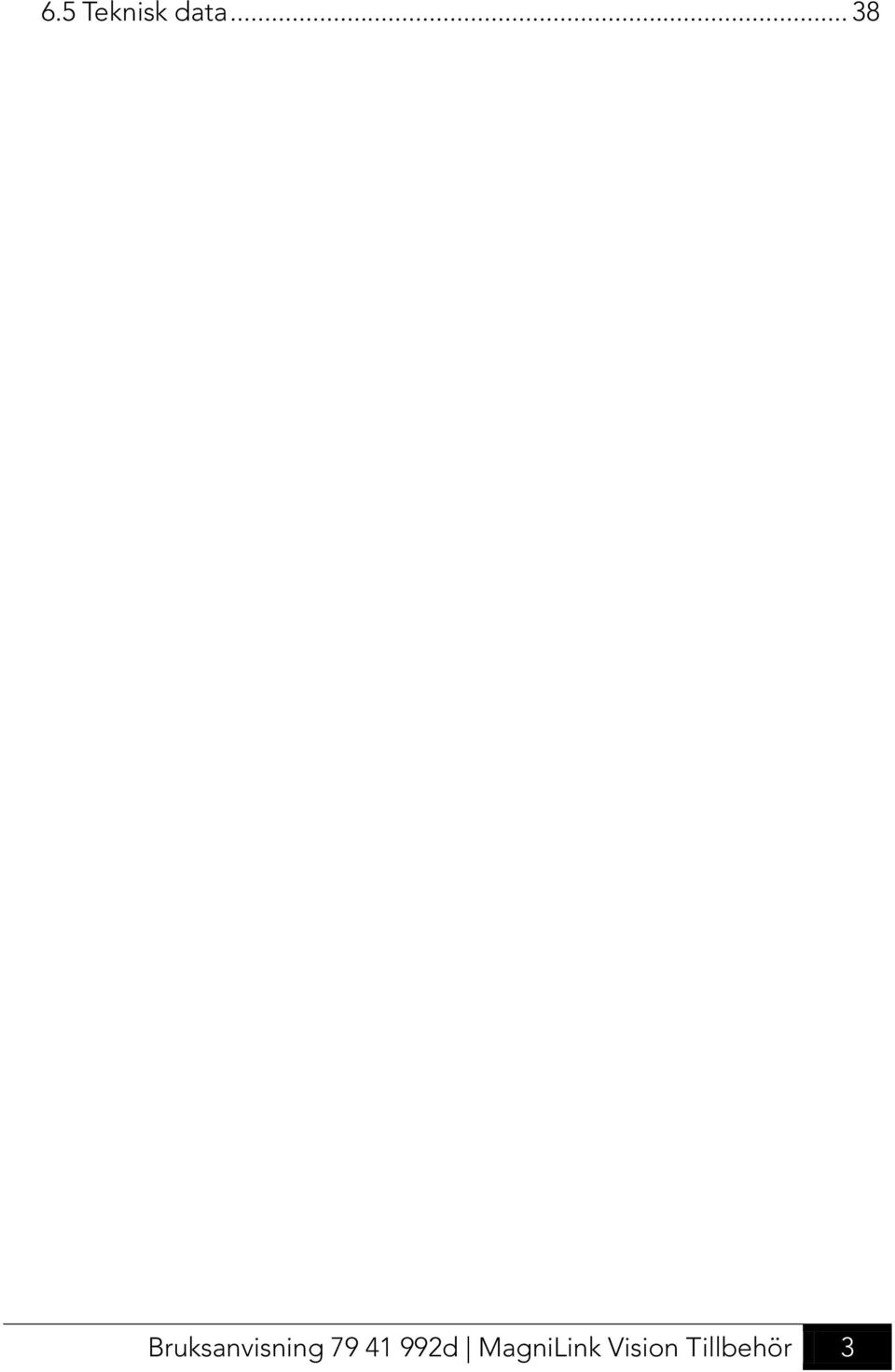

3 6.5 Teknisk data Bruksanvisning d MagniLink Vision Tillbehör 3

4 LVI Low Vision International AB grundades 1978 och är en av världens ledande tillverkare av förstorande TV- och datorsystem för synsvaga. Utveckling av nya produkter sker i nära samarbete med användare och professionell personal inom synrehabiliteringen. LVI är kvalitetscertifierat enligt ISO 9001 och miljöcertifierat enligt ISO Eftersom produktutveckling hela tiden förekommer, förbehåller sig LVI rätten att vid alla tillfällen utan föregående information eller förpliktelse göra förbättringar i den här bruksanvisningen och den produkt som beskrivs i den. 4 Bruksanvisning d MagniLink Vision Tillbehör

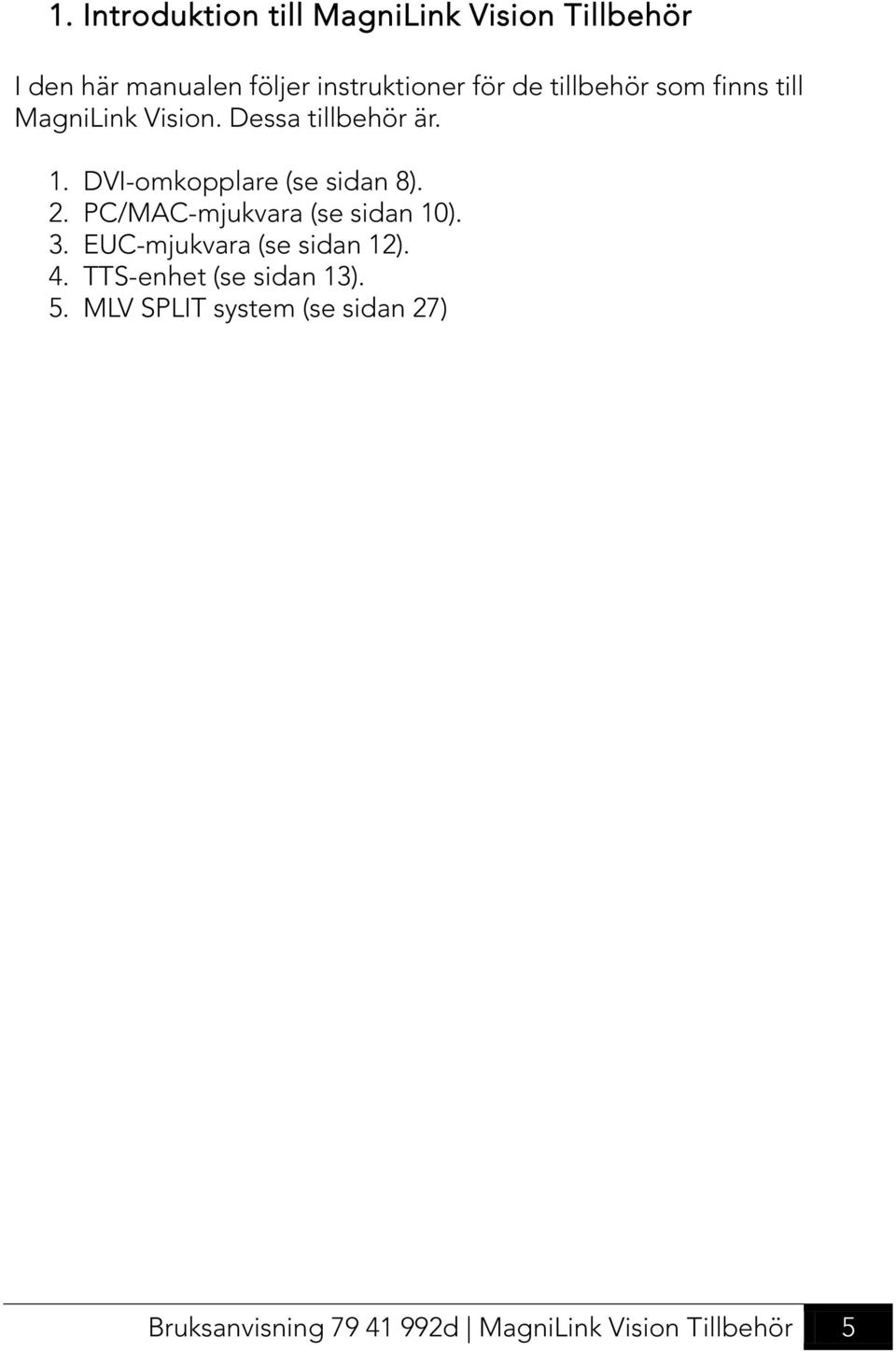

5 1. Introduktion till MagniLink Vision Tillbehör I den här manualen följer instruktioner för de tillbehör som finns till MagniLink Vision. Dessa tillbehör är. 1. DVI-omkopplare (se sidan 8). 2. PC/MAC-mjukvara (se sidan 10). 3. EUC-mjukvara (se sidan 12). 4. TTS-enhet (se sidan 13). 5. MLV SPLIT system (se sidan 27) Bruksanvisning d MagniLink Vision Tillbehör 5

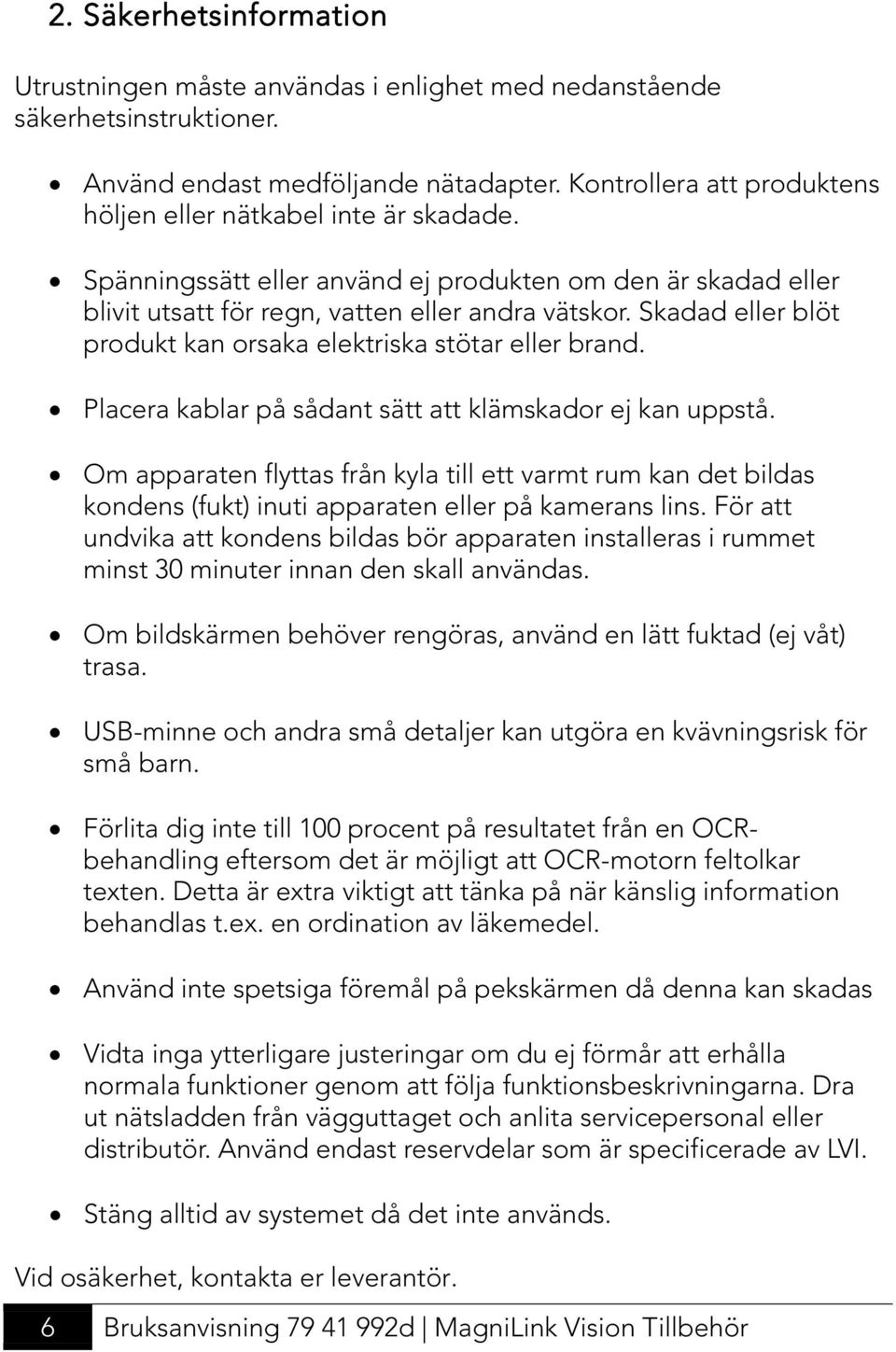

6 2. Säkerhetsinformation Utrustningen måste användas i enlighet med nedanstående säkerhetsinstruktioner. Använd endast medföljande nätadapter. Kontrollera att produktens höljen eller nätkabel inte är skadade. Spänningssätt eller använd ej produkten om den är skadad eller blivit utsatt för regn, vatten eller andra vätskor. Skadad eller blöt produkt kan orsaka elektriska stötar eller brand. Placera kablar på sådant sätt att klämskador ej kan uppstå. Om apparaten flyttas från kyla till ett varmt rum kan det bildas kondens (fukt) inuti apparaten eller på kamerans lins. För att undvika att kondens bildas bör apparaten installeras i rummet minst 30 minuter innan den skall användas. Om bildskärmen behöver rengöras, använd en lätt fuktad (ej våt) trasa. USB-minne och andra små detaljer kan utgöra en kvävningsrisk för små barn. Förlita dig inte till 100 procent på resultatet från en OCRbehandling eftersom det är möjligt att OCR-motorn feltolkar texten. Detta är extra viktigt att tänka på när känslig information behandlas t.ex. en ordination av läkemedel. Använd inte spetsiga föremål på pekskärmen då denna kan skadas Vidta inga ytterligare justeringar om du ej förmår att erhålla normala funktioner genom att följa funktionsbeskrivningarna. Dra ut nätsladden från vägguttaget och anlita servicepersonal eller distributör. Använd endast reservdelar som är specificerade av LVI. Stäng alltid av systemet då det inte används. Vid osäkerhet, kontakta er leverantör. 6 Bruksanvisning d MagniLink Vision Tillbehör

7 ! Vid uppackning av MagniLink Vision TTS är denna omsluten av en plastpåse. Ha påsen utom räckhåll för barn och spädbarn för att förhindra kvävningsrisk. För att förhindra brand eller stötar, utsätt ej utrustningen för regn eller fukt. För att undvika risk för elektriska stötar, avlägsna ej utrustningens hölje. Invändigt finns inga utbytbara delar som användaren själv får byta. Överlåt service och reparation till kvalificerad servicepersonal Bruksanvisning d MagniLink Vision Tillbehör 7

8 3. DVI-omkopplare Ordernr: MLV-A100 Med DVI-omkopplaren kan du koppla din MagniLink Vision till en PCeller MAC dator. Bilden från datorn syns då på skärmen på din MagniLink Vision. För att växla mellan datorn och kamerans bild behöver du bara hålla ned autofokusknappen (på 5-tryckpanelen) i tre sekunder, eller trycka på knappen (och LED indikatorn) på DVI-omkopplaren. Viktigt! Innan du ansluter DVI-omkopplaren, stäng av din dator och MagniLink Vision. Vid användande av 18,5 skärmen från LVI, se till att inställningarna för upplösningen på grafikkortet är 1366x768 pixlar. För 23 skärmen från LVI bör inställningarna för upplösningen vara 1920x1080 pixlar. Stationary computer * DVI switch MagniLink Vision Integrated monitor 3. 8 Bruksanvisning d MagniLink Vision Tillbehör

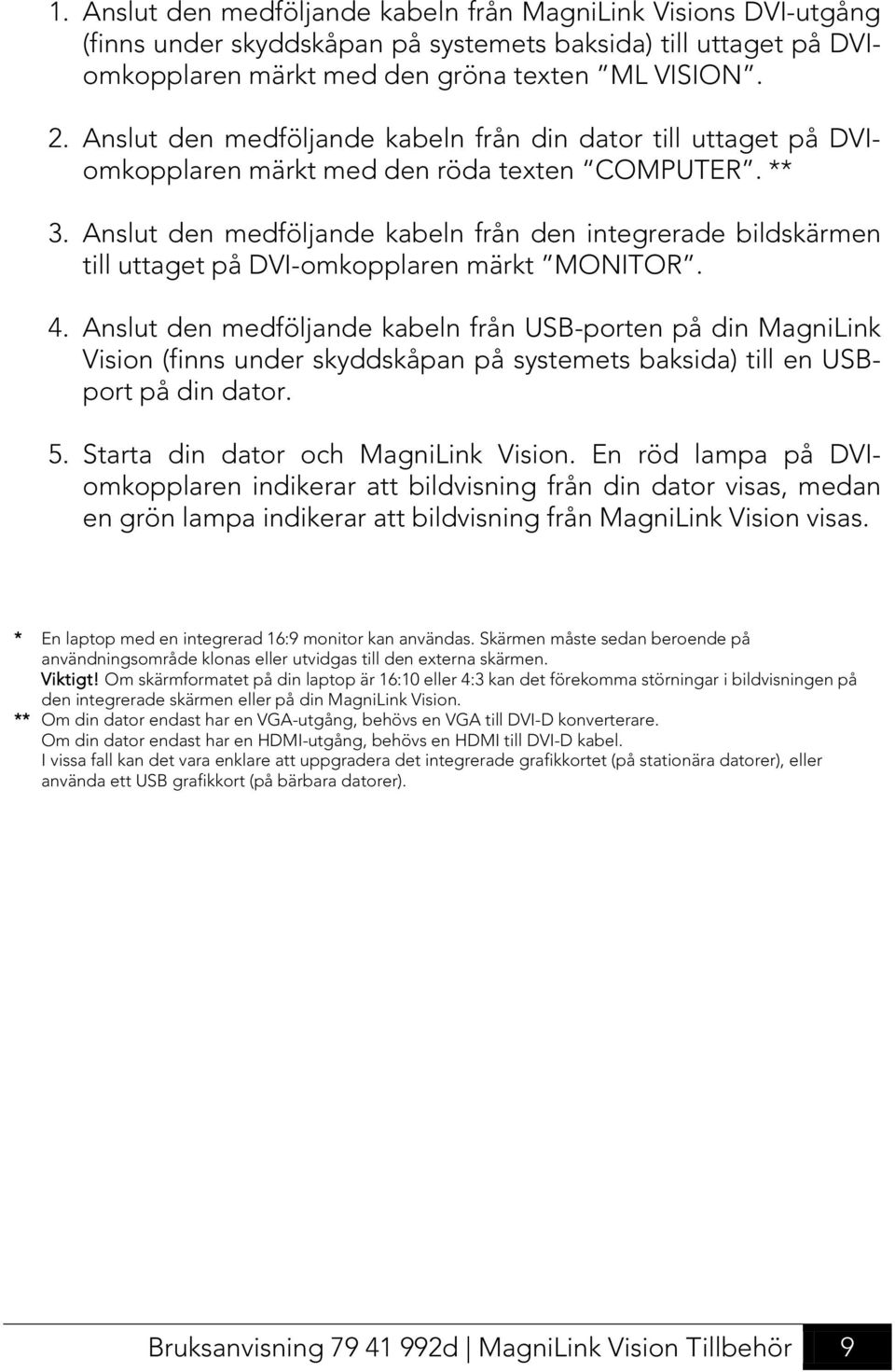

9 1. Anslut den medföljande kabeln från MagniLink Visions DVI-utgång (finns under skyddskåpan på systemets baksida) till uttaget på DVIomkopplaren märkt med den gröna texten ML VISION. 2. Anslut den medföljande kabeln från din dator till uttaget på DVIomkopplaren märkt med den röda texten COMPUTER. ** 3. Anslut den medföljande kabeln från den integrerade bildskärmen till uttaget på DVI-omkopplaren märkt MONITOR. 4. Anslut den medföljande kabeln från USB-porten på din MagniLink Vision (finns under skyddskåpan på systemets baksida) till en USBport på din dator. 5. Starta din dator och MagniLink Vision. En röd lampa på DVIomkopplaren indikerar att bildvisning från din dator visas, medan en grön lampa indikerar att bildvisning från MagniLink Vision visas. * En laptop med en integrerad 16:9 monitor kan användas. Skärmen måste sedan beroende på användningsområde klonas eller utvidgas till den externa skärmen. Viktigt! Om skärmformatet på din laptop är 16:10 eller 4:3 kan det förekomma störningar i bildvisningen på den integrerade skärmen eller på din MagniLink Vision. ** Om din dator endast har en VGA-utgång, behövs en VGA till DVI-D konverterare. Om din dator endast har en HDMI-utgång, behövs en HDMI till DVI-D kabel. I vissa fall kan det vara enklare att uppgradera det integrerade grafikkortet (på stationära datorer), eller använda ett USB grafikkort (på bärbara datorer). Bruksanvisning d MagniLink Vision Tillbehör 9

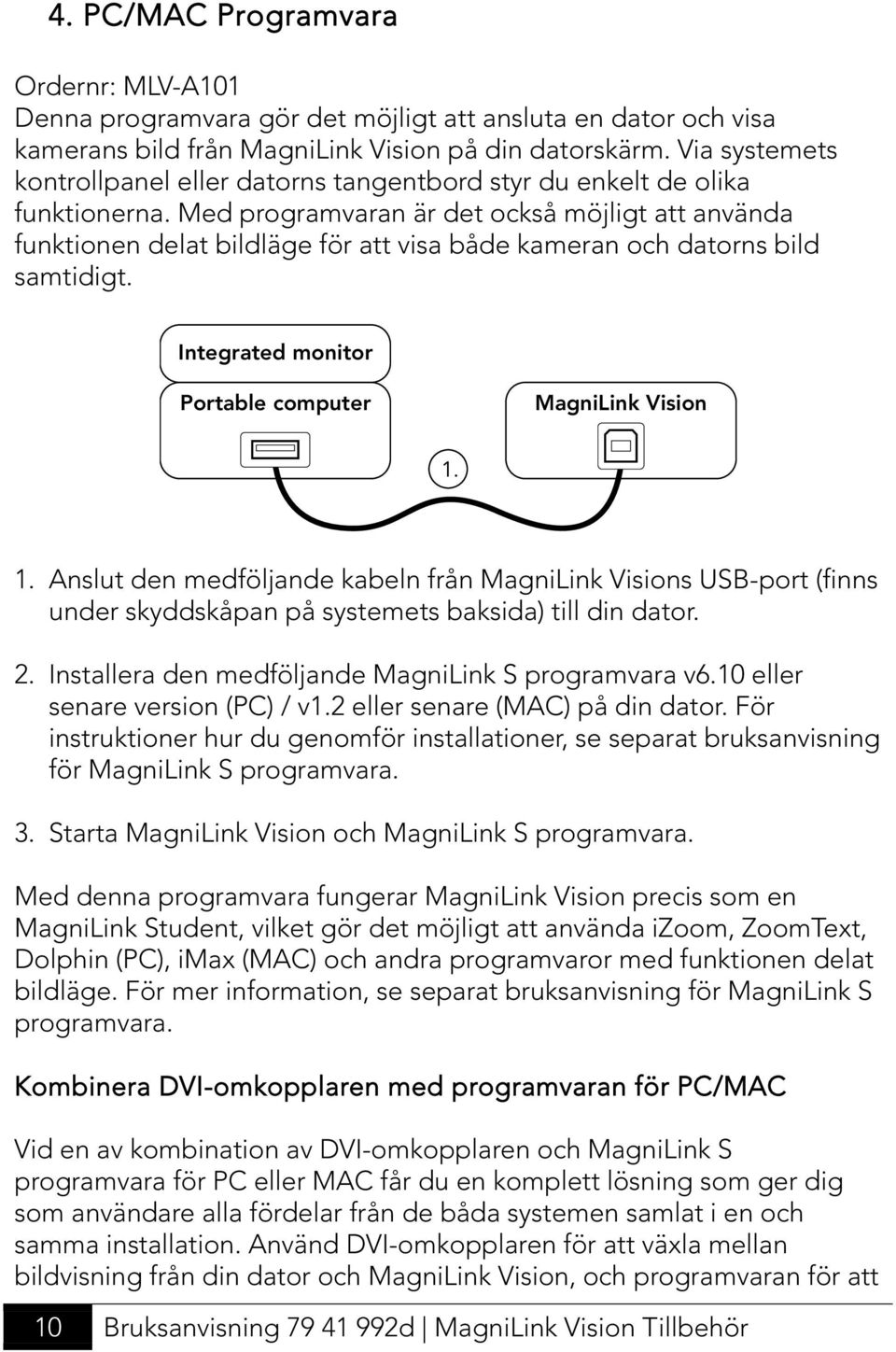

10 4. PC/MAC Programvara Ordernr: MLV-A101 Denna programvara gör det möjligt att ansluta en dator och visa kamerans bild från MagniLink Vision på din datorskärm. Via systemets kontrollpanel eller datorns tangentbord styr du enkelt de olika funktionerna. Med programvaran är det också möjligt att använda funktionen delat bildläge för att visa både kameran och datorns bild samtidigt. Integrated monitor Portable computer MagniLink Vision Anslut den medföljande kabeln från MagniLink Visions USB-port (finns under skyddskåpan på systemets baksida) till din dator. 2. Installera den medföljande MagniLink S programvara v6.10 eller senare version (PC) / v1.2 eller senare (MAC) på din dator. För instruktioner hur du genomför installationer, se separat bruksanvisning för MagniLink S programvara. 3. Starta MagniLink Vision och MagniLink S programvara. Med denna programvara fungerar MagniLink Vision precis som en MagniLink Student, vilket gör det möjligt att använda izoom, ZoomText, Dolphin (PC), imax (MAC) och andra programvaror med funktionen delat bildläge. För mer information, se separat bruksanvisning för MagniLink S programvara. Kombinera DVI-omkopplaren med programvaran för PC/MAC Vid en av kombination av DVI-omkopplaren och MagniLink S programvara för PC eller MAC får du en komplett lösning som ger dig som användare alla fördelar från de båda systemen samlat i en och samma installation. Använd DVI-omkopplaren för att växla mellan bildvisning från din dator och MagniLink Vision, och programvaran för att 10 Bruksanvisning d MagniLink Vision Tillbehör

11 kunna använda funktionen delat bildläge. Viktigt! Innan du ansluter kablarna till DVI-omkopplaren, stäng av din dator och MagniLink Vision. Vid användande av 18,5 skärmen från LVI, se till att inställningarna för upplösningen på grafikkortet är 1366x768 pixlar. För 23 skärmen från LVI bör inställningarna för upplösningen vara 1920x1080 pixlar. Stationary computer * DVI switch MagniLink Vision Integrated monitor Anslut den medföljande kabeln från MagniLink Visions USB port (finns under skyddskåpan på systemets baksida) till din dator. 2. Installera den medföljande MagniLink S programvara v6.04 eller senare version (PC) / v1.1 eller senare (MAC) på din dator. För instruktioner hur du genomför installationer, se separat bruksanvisning för MagniLink S programvara. 3. Anslut den medföljande kabeln från MagniLink Visions DVI-utgång (finns under skyddskåpan på systemets baksida) till uttaget på DVIomkopplaren märkt med den gröna texten ML VISION. 4. Anslut den medföljande kabeln från din dator till uttaget på DVIomkopplaren märkt med den röda texten COMPUTER. ** 5. Anslut den medföljande kabeln från den integrerade bildskärmen till uttaget på DVI-omkopplaren märkt MONITOR. Bruksanvisning d MagniLink Vision Tillbehör 11

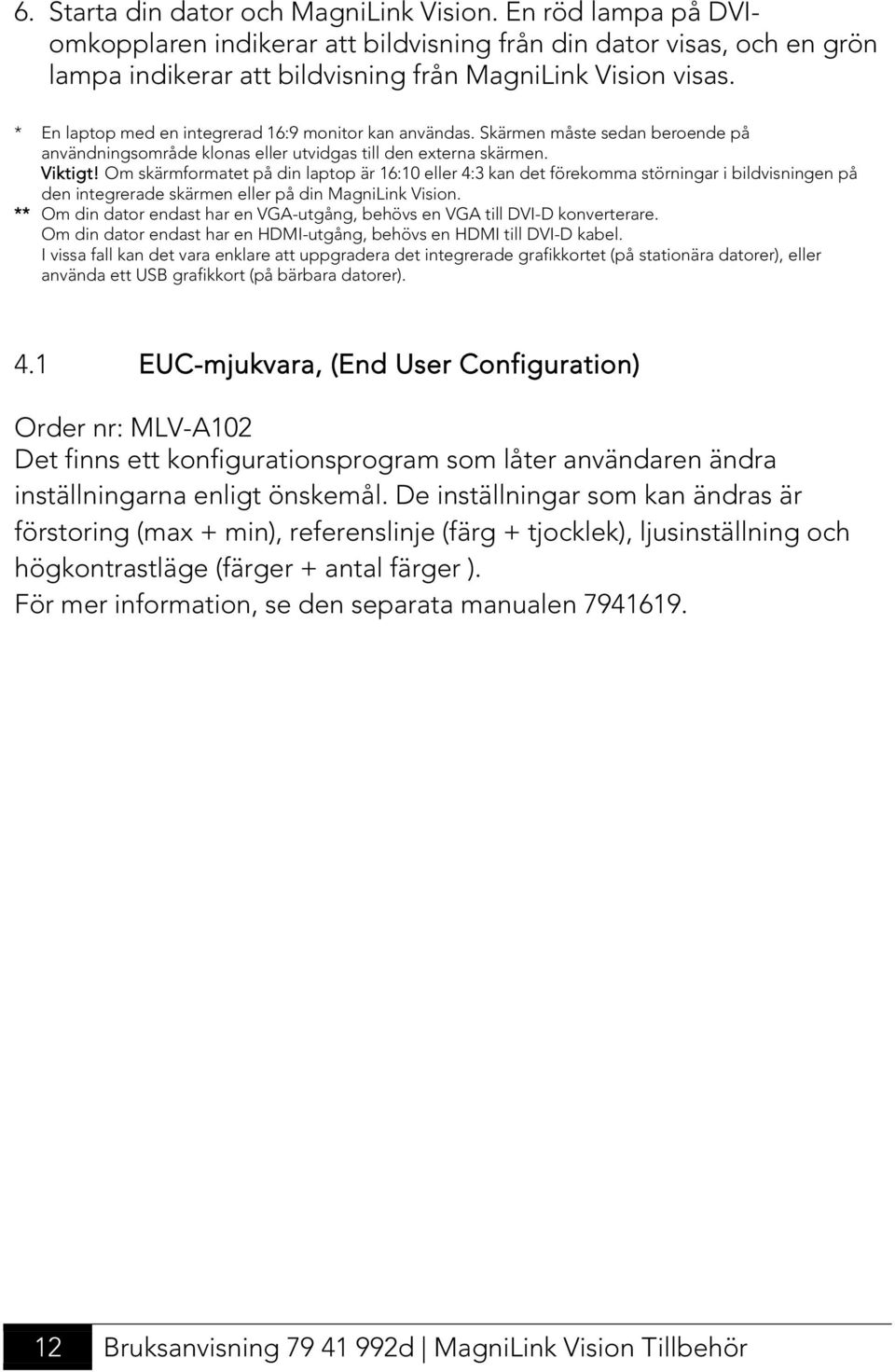

12 6. Starta din dator och MagniLink Vision. En röd lampa på DVIomkopplaren indikerar att bildvisning från din dator visas, och en grön lampa indikerar att bildvisning från MagniLink Vision visas. * En laptop med en integrerad 16:9 monitor kan användas. Skärmen måste sedan beroende på användningsområde klonas eller utvidgas till den externa skärmen. Viktigt! Om skärmformatet på din laptop är 16:10 eller 4:3 kan det förekomma störningar i bildvisningen på den integrerade skärmen eller på din MagniLink Vision. ** Om din dator endast har en VGA-utgång, behövs en VGA till DVI-D konverterare. Om din dator endast har en HDMI-utgång, behövs en HDMI till DVI-D kabel. I vissa fall kan det vara enklare att uppgradera det integrerade grafikkortet (på stationära datorer), eller använda ett USB grafikkort (på bärbara datorer). 4.1 EUC-mjukvara, (End User Configuration) Order nr: MLV-A102 Det finns ett konfigurationsprogram som låter användaren ändra inställningarna enligt önskemål. De inställningar som kan ändras är förstoring (max + min), referenslinje (färg + tjocklek), ljusinställning och högkontrastläge (färger + antal färger ). För mer information, se den separata manualen Bruksanvisning d MagniLink Vision Tillbehör

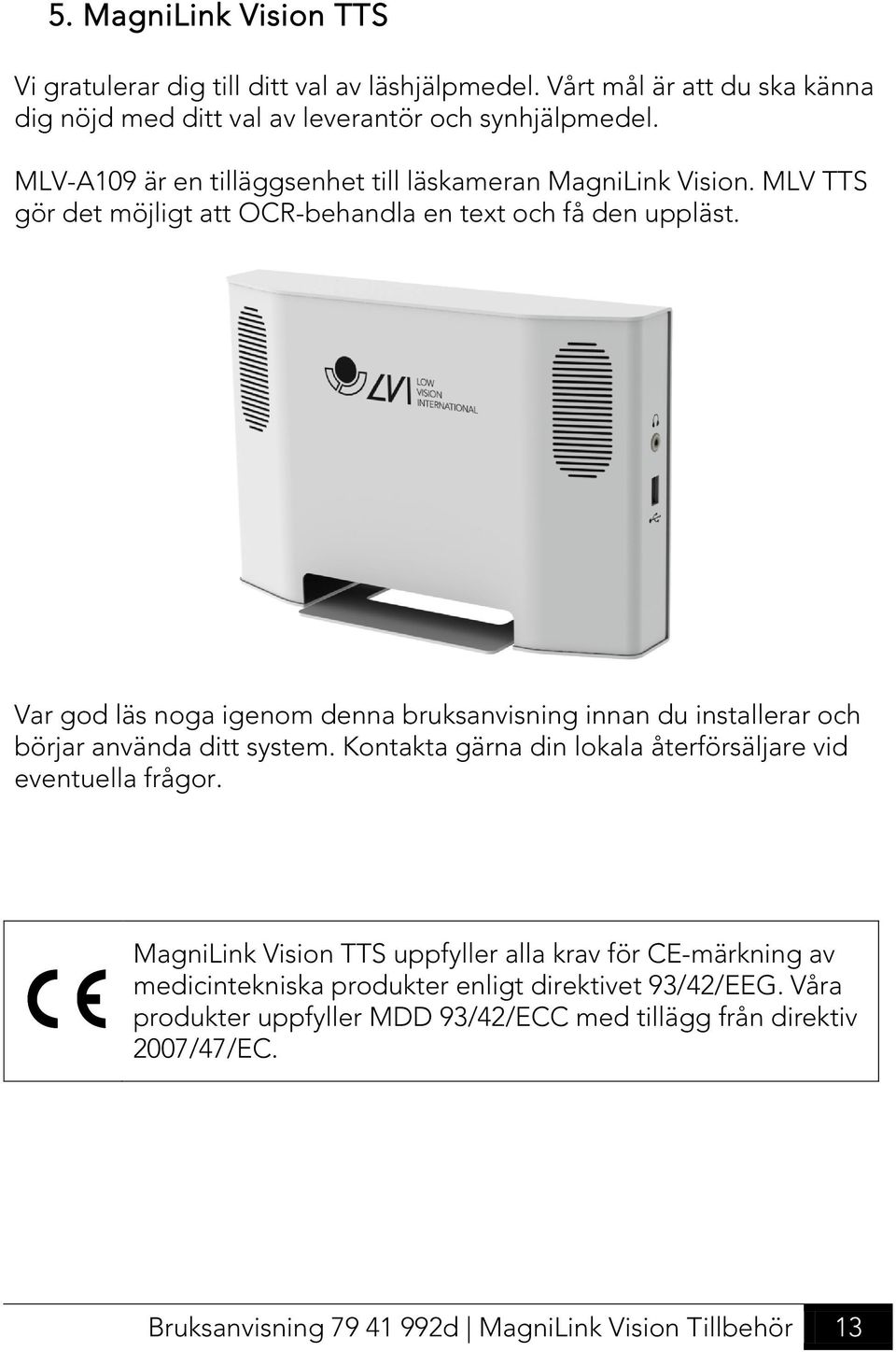

13 5. MagniLink Vision TTS Vi gratulerar dig till ditt val av läshjälpmedel. Vårt mål är att du ska känna dig nöjd med ditt val av leverantör och synhjälpmedel. MLV-A109 är en tilläggsenhet till läskameran MagniLink Vision. MLV TTS gör det möjligt att OCR-behandla en text och få den uppläst. Var god läs noga igenom denna bruksanvisning innan du installerar och börjar använda ditt system. Kontakta gärna din lokala återförsäljare vid eventuella frågor. MagniLink Vision TTS uppfyller alla krav för CE-märkning av medicintekniska produkter enligt direktivet 93/42/EEG. Våra produkter uppfyller MDD 93/42/ECC med tillägg från direktiv 2007/47/EC. Bruksanvisning d MagniLink Vision Tillbehör 13

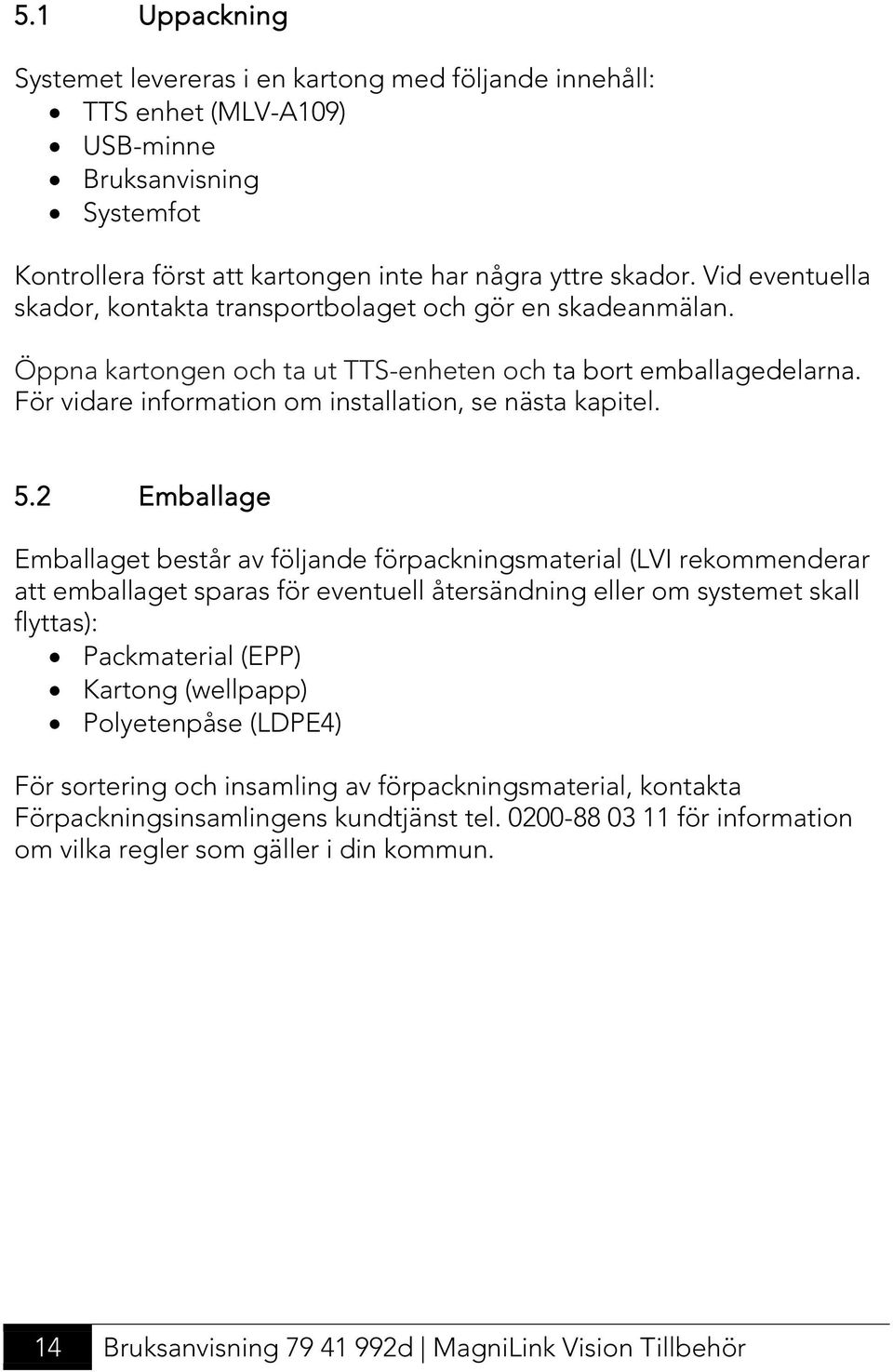

14 5.1 Uppackning Systemet levereras i en kartong med följande innehåll: TTS enhet (MLV-A109) USB-minne Bruksanvisning Systemfot Kontrollera först att kartongen inte har några yttre skador. Vid eventuella skador, kontakta transportbolaget och gör en skadeanmälan. Öppna kartongen och ta ut TTS-enheten och ta bort emballagedelarna. För vidare information om installation, se nästa kapitel. 5.2 Emballage Emballaget består av följande förpackningsmaterial (LVI rekommenderar att emballaget sparas för eventuell återsändning eller om systemet skall flyttas): Packmaterial (EPP) Kartong (wellpapp) Polyetenpåse (LDPE4) För sortering och insamling av förpackningsmaterial, kontakta Förpackningsinsamlingens kundtjänst tel för information om vilka regler som gäller i din kommun. 14 Bruksanvisning d MagniLink Vision Tillbehör

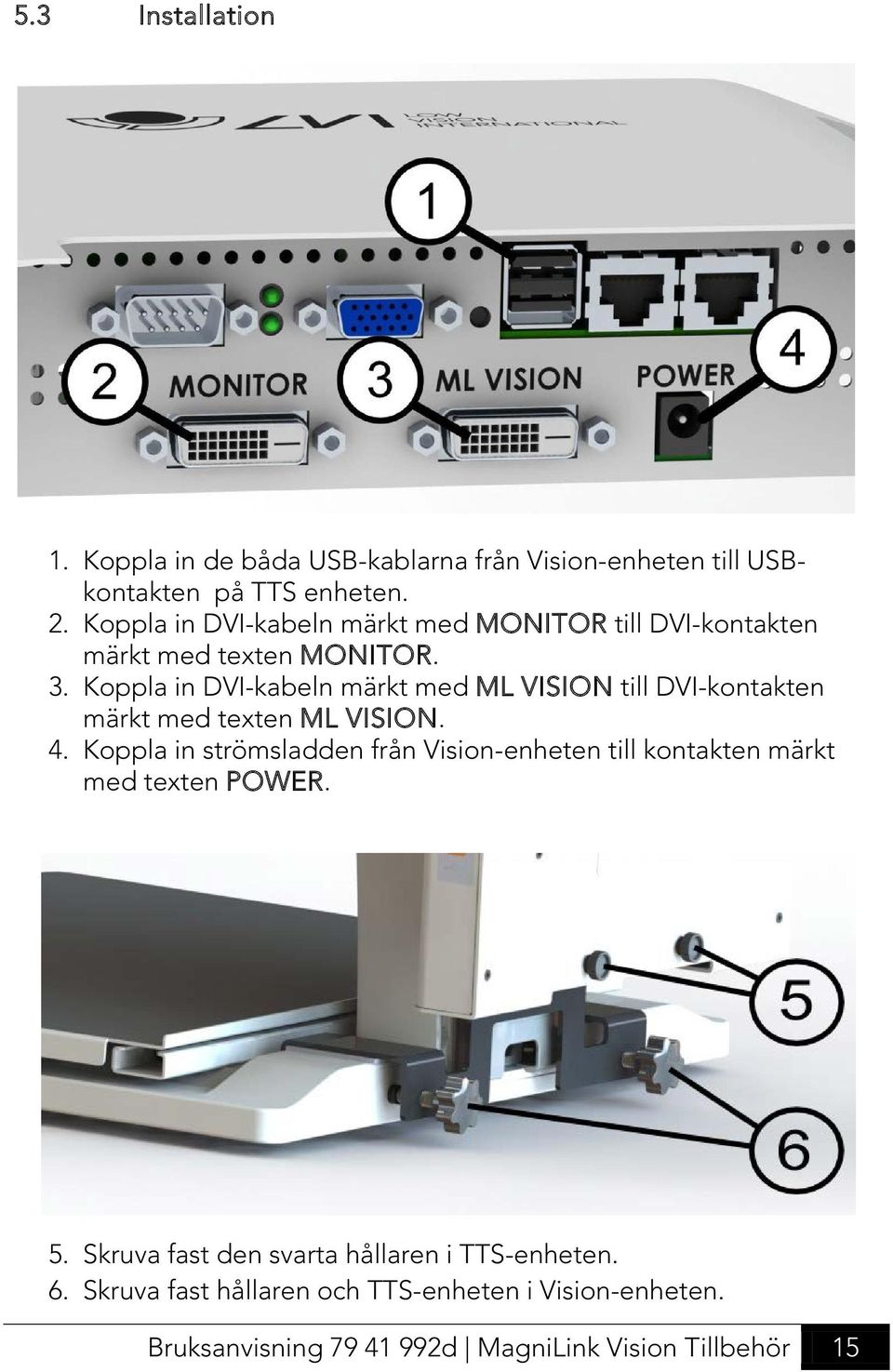

15 5.3 Installation 1. Koppla in de båda USB-kablarna från Vision-enheten till USBkontakten på TTS enheten. 2. Koppla in DVI-kabeln märkt med MONITOR till DVI-kontakten märkt med texten MONITOR. 3. Koppla in DVI-kabeln märkt med ML VISION till DVI-kontakten märkt med texten ML VISION. 4. Koppla in strömsladden från Vision-enheten till kontakten märkt med texten POWER. 5. Skruva fast den svarta hållaren i TTS-enheten. 6. Skruva fast hållaren och TTS-enheten i Vision-enheten. Bruksanvisning d MagniLink Vision Tillbehör 15

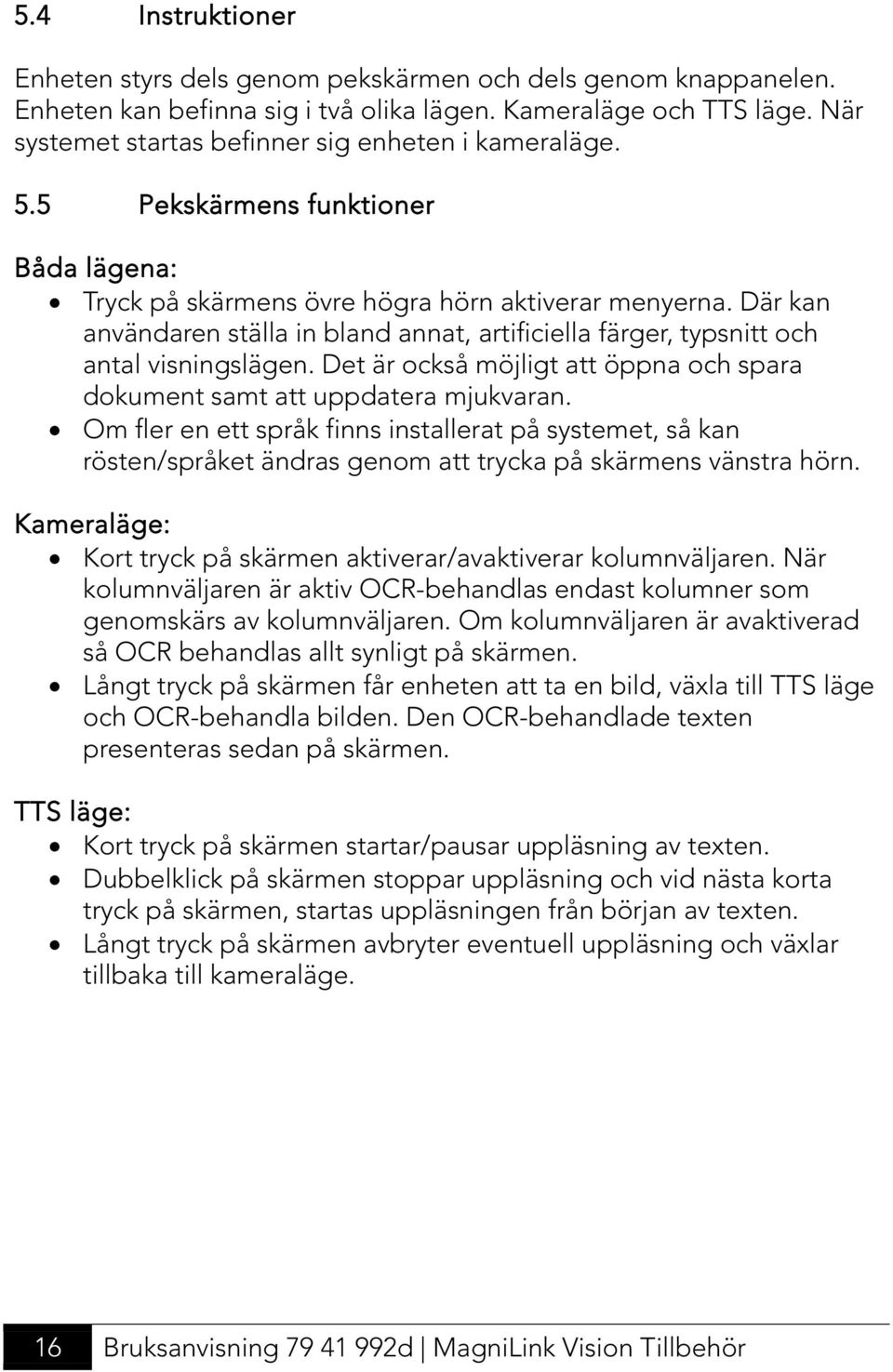

16 5.4 Instruktioner Enheten styrs dels genom pekskärmen och dels genom knappanelen. Enheten kan befinna sig i två olika lägen. Kameraläge och TTS läge. När systemet startas befinner sig enheten i kameraläge. 5.5 Pekskärmens funktioner Båda lägena: Tryck på skärmens övre högra hörn aktiverar menyerna. Där kan användaren ställa in bland annat, artificiella färger, typsnitt och antal visningslägen. Det är också möjligt att öppna och spara dokument samt att uppdatera mjukvaran. Om fler en ett språk finns installerat på systemet, så kan rösten/språket ändras genom att trycka på skärmens vänstra hörn. Kameraläge: Kort tryck på skärmen aktiverar/avaktiverar kolumnväljaren. När kolumnväljaren är aktiv OCR-behandlas endast kolumner som genomskärs av kolumnväljaren. Om kolumnväljaren är avaktiverad så OCR behandlas allt synligt på skärmen. Långt tryck på skärmen får enheten att ta en bild, växla till TTS läge och OCR-behandla bilden. Den OCR-behandlade texten presenteras sedan på skärmen. TTS läge: Kort tryck på skärmen startar/pausar uppläsning av texten. Dubbelklick på skärmen stoppar uppläsning och vid nästa korta tryck på skärmen, startas uppläsningen från början av texten. Långt tryck på skärmen avbryter eventuell uppläsning och växlar tillbaka till kameraläge. 16 Bruksanvisning d MagniLink Vision Tillbehör

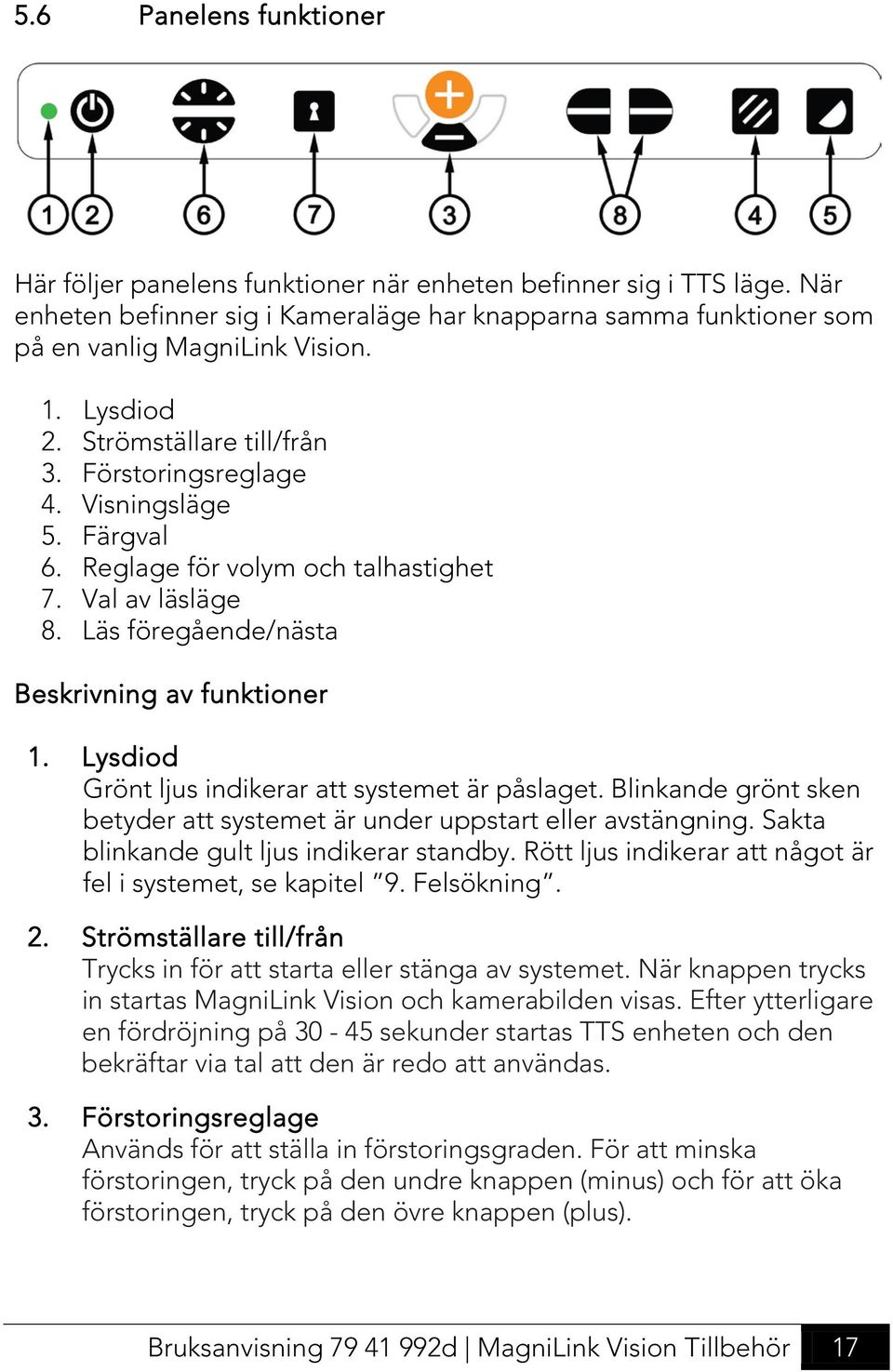

17 5.6 Panelens funktioner Här följer panelens funktioner när enheten befinner sig i TTS läge. När enheten befinner sig i Kameraläge har knapparna samma funktioner som på en vanlig MagniLink Vision. 1. Lysdiod 2. Strömställare till/från 3. Förstoringsreglage 4. Visningsläge 5. Färgval 6. Reglage för volym och talhastighet 7. Val av läsläge 8. Läs föregående/nästa Beskrivning av funktioner 1. Lysdiod Grönt ljus indikerar att systemet är påslaget. Blinkande grönt sken betyder att systemet är under uppstart eller avstängning. Sakta blinkande gult ljus indikerar standby. Rött ljus indikerar att något är fel i systemet, se kapitel 9. Felsökning. 2. Strömställare till/från Trycks in för att starta eller stänga av systemet. När knappen trycks in startas MagniLink Vision och kamerabilden visas. Efter ytterligare en fördröjning på sekunder startas TTS enheten och den bekräftar via tal att den är redo att användas. 3. Förstoringsreglage Används för att ställa in förstoringsgraden. För att minska förstoringen, tryck på den undre knappen (minus) och för att öka förstoringen, tryck på den övre knappen (plus). Bruksanvisning d MagniLink Vision Tillbehör 17

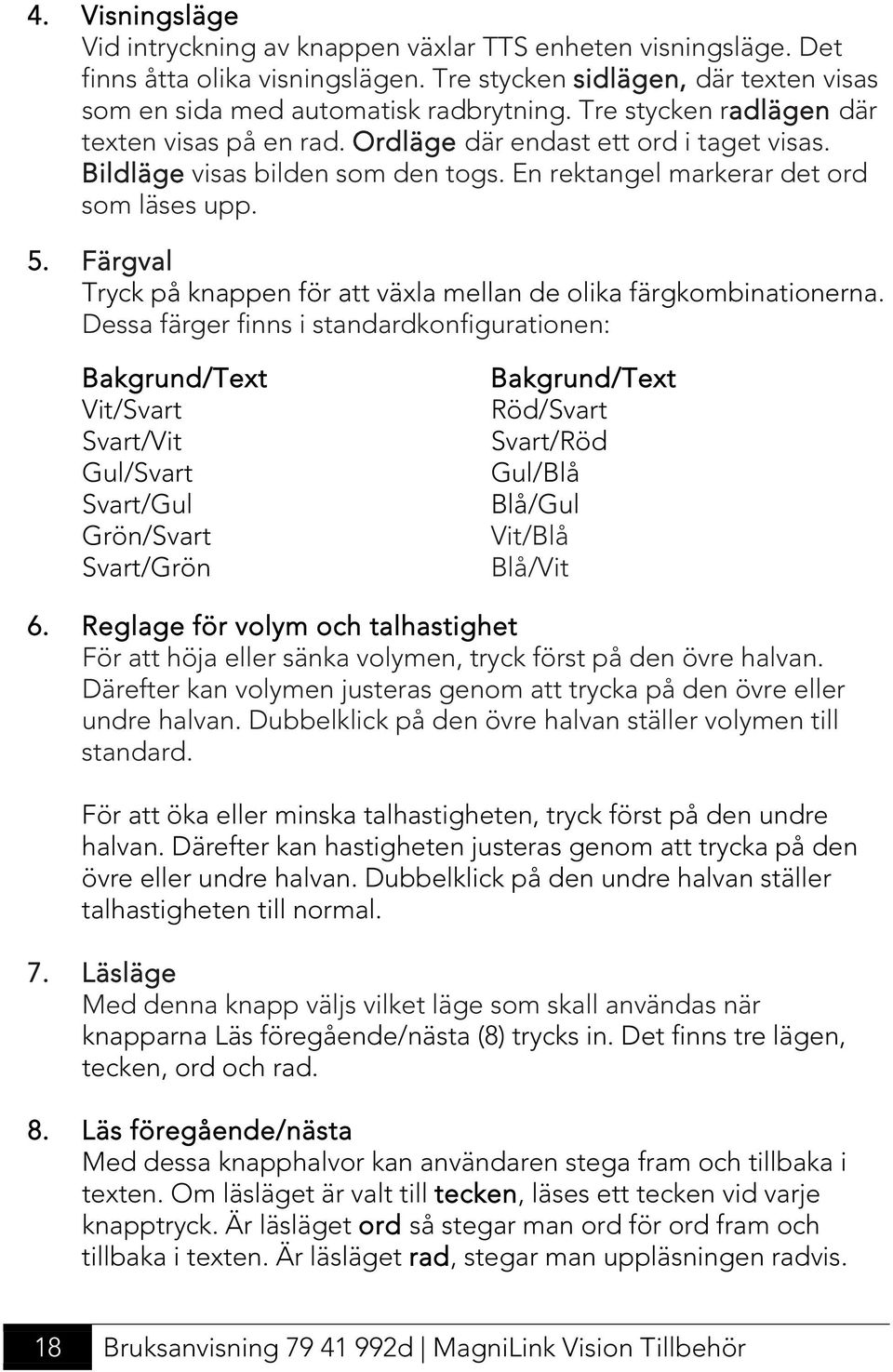

18 4. Visningsläge Vid intryckning av knappen växlar TTS enheten visningsläge. Det finns åtta olika visningslägen. Tre stycken sidlägen, där texten visas som en sida med automatisk radbrytning. Tre stycken radlägen där texten visas på en rad. Ordläge där endast ett ord i taget visas. Bildläge visas bilden som den togs. En rektangel markerar det ord som läses upp. 5. Färgval Tryck på knappen för att växla mellan de olika färgkombinationerna. Dessa färger finns i standardkonfigurationen: Bakgrund/Text Vit/Svart Svart/Vit Gul/Svart Svart/Gul Grön/Svart Svart/Grön Bakgrund/Text Röd/Svart Svart/Röd Gul/Blå Blå/Gul Vit/Blå Blå/Vit 6. Reglage för volym och talhastighet För att höja eller sänka volymen, tryck först på den övre halvan. Därefter kan volymen justeras genom att trycka på den övre eller undre halvan. Dubbelklick på den övre halvan ställer volymen till standard. För att öka eller minska talhastigheten, tryck först på den undre halvan. Därefter kan hastigheten justeras genom att trycka på den övre eller undre halvan. Dubbelklick på den undre halvan ställer talhastigheten till normal. 7. Läsläge Med denna knapp väljs vilket läge som skall användas när knapparna Läs föregående/nästa (8) trycks in. Det finns tre lägen, tecken, ord och rad. 8. Läs föregående/nästa Med dessa knapphalvor kan användaren stega fram och tillbaka i texten. Om läsläget är valt till tecken, läses ett tecken vid varje knapptryck. Är läsläget ord så stegar man ord för ord fram och tillbaka i texten. Är läsläget rad, stegar man uppläsningen radvis. 18 Bruksanvisning d MagniLink Vision Tillbehör

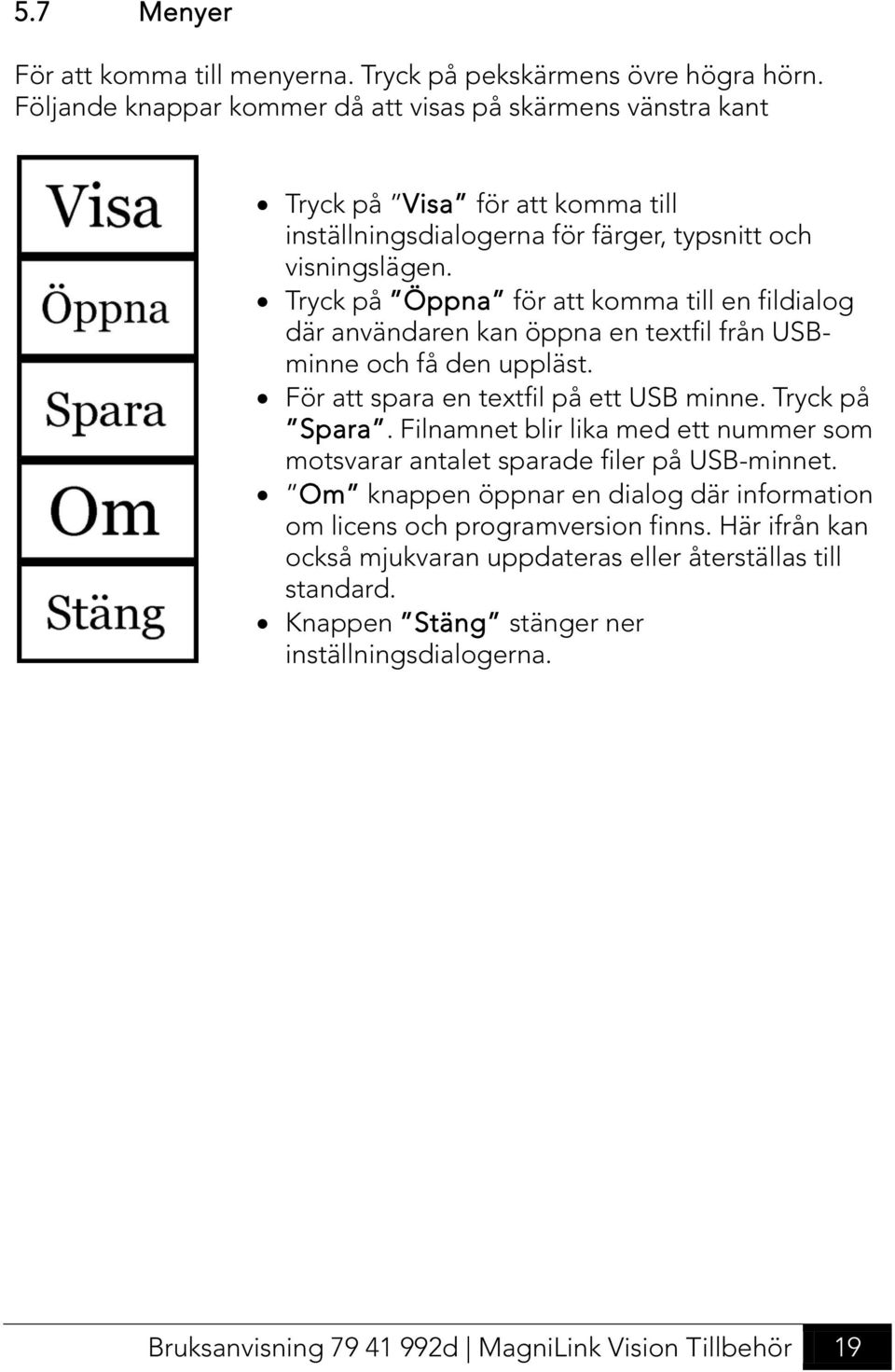

19 5.7 Menyer För att komma till menyerna. Tryck på pekskärmens övre högra hörn. Följande knappar kommer då att visas på skärmens vänstra kant Tryck på Visa för att komma till inställningsdialogerna för färger, typsnitt och visningslägen. Tryck på Öppna för att komma till en fildialog där användaren kan öppna en textfil från USBminne och få den uppläst. För att spara en textfil på ett USB minne. Tryck på Spara. Filnamnet blir lika med ett nummer som motsvarar antalet sparade filer på USB-minnet. Om knappen öppnar en dialog där information om licens och programversion finns. Här ifrån kan också mjukvaran uppdateras eller återställas till standard. Knappen Stäng stänger ner inställningsdialogerna. Bruksanvisning d MagniLink Vision Tillbehör 19

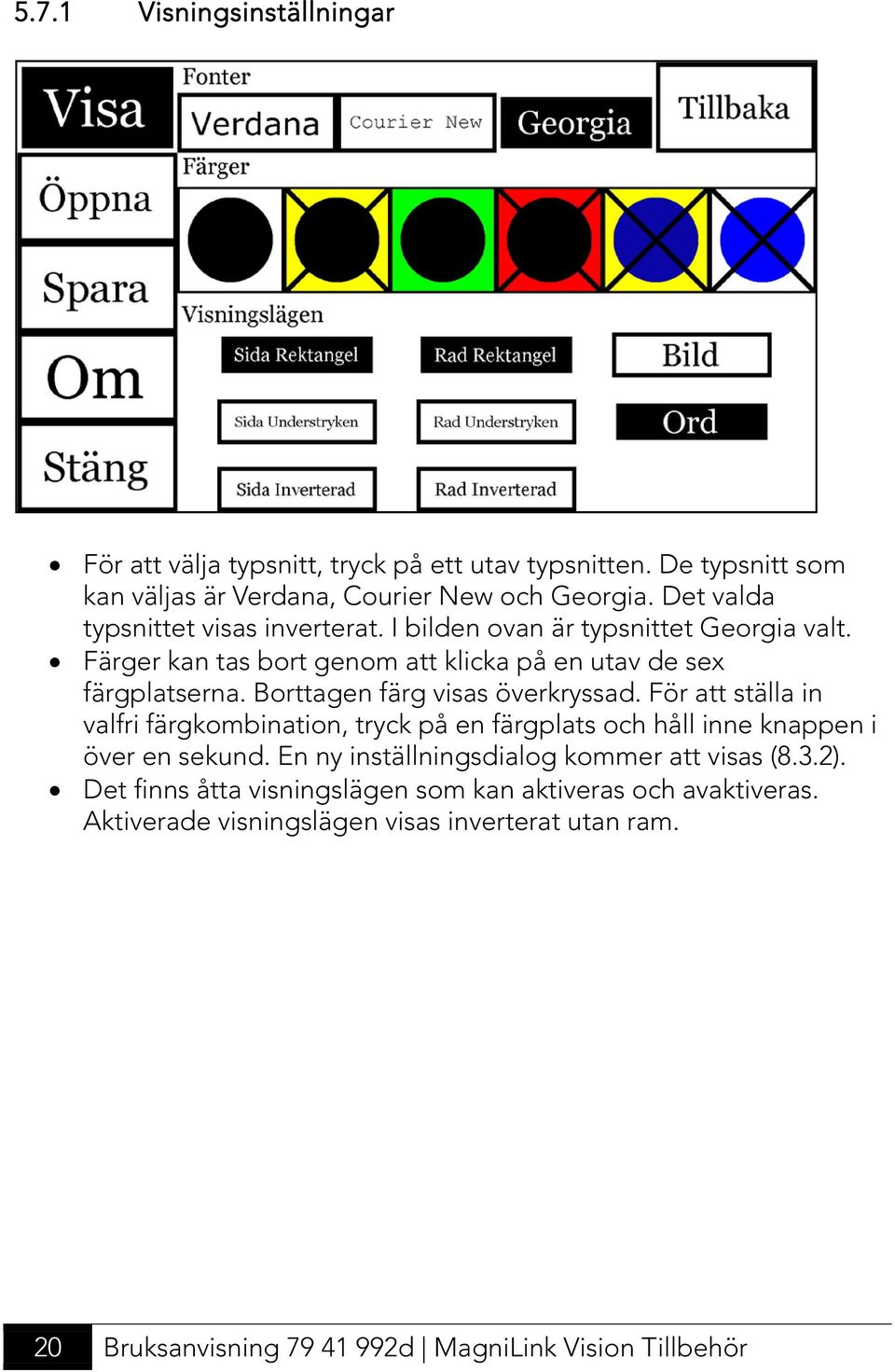

20 5.7.1 Visningsinställningar För att välja typsnitt, tryck på ett utav typsnitten. De typsnitt som kan väljas är Verdana, Courier New och Georgia. Det valda typsnittet visas inverterat. I bilden ovan är typsnittet Georgia valt. Färger kan tas bort genom att klicka på en utav de sex färgplatserna. Borttagen färg visas överkryssad. För att ställa in valfri färgkombination, tryck på en färgplats och håll inne knappen i över en sekund. En ny inställningsdialog kommer att visas (8.3.2). Det finns åtta visningslägen som kan aktiveras och avaktiveras. Aktiverade visningslägen visas inverterat utan ram. 20 Bruksanvisning d MagniLink Vision Tillbehör

21 5.7.2 Färgdialog Färgdialogen möjliggör för en användare att ställa in valfri färgkombination. För att ställa in bakgrundsfärg klicka på knappen och se till att texten bakgrundsfärg visas. Därefter kan färgen ställas in med hjälp av färghjulet och färgstapeln. Eller med hjälp av RGB värden. Det är också möjligt att ställa in om den motsatta färgkombinationen skall vara aktiv. Bruksanvisning d MagniLink Vision Tillbehör 21

22 5.7.3 Öppna Applikationen kan öppna textfiler från ett USB-minne. Filerna som skall öppnas måste ligga i katalogen Text som skall finnas direkt under USBminnets rotkatalog. Om fler en 12 filer finns i katalogen Text kan pilknapparna användas förr att bläddra mellan dessa. När användaren trycker på en fil öppnas denna och börjar läsas upp. Det är endast möjligt att öppna.txt filer. Programvaran är inte anpassad för större textmängder. Om en hel bok läses in blir systemet trögt att arbeta med. 22 Bruksanvisning d MagniLink Vision Tillbehör

23 5.7.4 Om Under menyn Om visas applikationens versionsnummer, serienummer och licensnummer. Genom att klicka på knappen Uppdatera kan licensen(tillägg språk/röster) och mjukvaran uppdateras. Knappen Standard används för att återställa alla inställningar till standard. Med kryssrutan Ljud av kan man stänga av ljudet. För att uppdatera mjukvaran i TTS-enheten genomför följande steg. 1. Packa upp innehållet i filen LviTtsUpdate.zip till USB-minnets rotkatalog. 2. Stoppa in USB-minnet i uttaget på TTS-enhetens sida. 3. Tryck på knappen Uppdatera. Bruksanvisning d MagniLink Vision Tillbehör 23

24 4. Följande bild kommer att visas på skärmen. Tryck på skärmen för att starta uppdateringen. 5. Efter ett tag kommer följande bild att visas. Tryck på skärmen för att färdigställa uppdateringen. TTS-mjukvaran kommer att startas om och bekräfta genom tal att den är redo att användas. 24 Bruksanvisning d MagniLink Vision Tillbehör

25 5.8 Övrigt På enhetens sida finns ett USB uttag och ett uttag för att koppla in hörlurar. USB uttaget kan användas för att uppgradera mjukvaran i enheten eller för att spara en OCRbehandlad text på USB-minne eller för att ladda in en sparad text i enheten. 5.9 Kvalitet på OCR behandling För att få ett så bra resultat som möjligt på OCR-behandlingen, tänk på följande. Se till att förstoringen är tillräcklig. För liten text gör att OCRresultatet blir dåligt. Minst 12pt rekommenderas vid minsta förstoringen på läskameran. Undvik glansigt papper eftersom det ger reflektioner i bilden. Detta försämrar resultatet av OCR-behandlingen. Om glansigt papper skall behandlas rekommenderas att ljuset från enheten stängs av (se manual för ML Vision). Vissa teckensnitt kan vara svårtolkade för OCR-motorn. Det är viktigt att textens kontrast är tillräcklig. Det är viktigt att den valda röstens språk överensstämmer med textens språk. Bruksanvisning d MagniLink Vision Tillbehör 25

26 5.10 Felsökning Om systemet inte ger ett röstmeddelande vid uppstart. Se till att alla kablar är inkopplade enligt kapitel 5.3. Installation och starta om systemet. Om ingen bild visas efter ett långt tryck på skärmen men texten läses ändå upp. De två DVI-kablarna är felkopplade. Skifta på dessa. Om pekskärmen inte ger någon respons. Kontrollera att USB-kabeln är inkopplad både på skärmens baksida och i TTS-enheten. Om dialogen Ingen text i dokumentet visas efter en OCR-behandling. Kontrollera att dokumentet inte vridet mer än 15 grader. Om ovanstående har kontrollerats och det ände inte går att få systemet att fungera normalt. Kontakta behörig serviceman eller LVI Teknisk specifikation Dimensioner 290 x 190 x 60 (B x D x H) Vikt 2,1 Kg Effekt 17 W 26 Bruksanvisning d MagniLink Vision Tillbehör

27 6. MagniLink Vision Split MagniLink Vision Split är ett förstorande elektroniskt autofokuserande synhjälpmedel, med möjlighet att dela monitorn med en dator, en läskamera och en avståndskamera. MagniLink Vision Split finns i flera modeller. Välj modell i följande steg. Läskamera Kameran finns i två olika varianter; High Resolution (HR) och High Definition (HD). Skärmstorlek Välj mellan en integrerad 18,5- eller 23-tums TFT-skärm i widescreen-format, alternativt samma skärmar fristående ). Det är möjligt att välja ett system utan skärm. Om systemet beställs med en skärm behöver den kompletteras med antingen en monitorarm eller en monitorfot med infästning enligt standard VESA 100x100 mm. Läsbord Välj om systemet skall vara med eller utan integrerat läsbord. Avståndskamera (om du vill ha ett system med två kameror) Välj om du vill ha ett system med avståndskamera (ML Vision Split Student) eller utan avståndskamera (ML Vision Split). Kameran finns i två varianter; Standard Definition (SD) och High Definition (HD). Fäste för avståndskamera Det är möjligt att välja vilket typ av fäste som skall användas till avståndskameran. Välj mellan bordspelare, väggfäste eller takfäste. Bruksanvisning d MagniLink Vision Tillbehör 27

28 Systemen uppfyller alla krav för CE-märkning av medicintekniska produkter enligt direktivet 93/42/EEG. 6.1 Uppackning Om systemet levereras med en avståndskamera kommer det i två kartonger, annars bara i en kartong. Kontrollera först att kartongerna inte har några yttre skador. Vid eventuella skador, kontakta transportbolaget och gör en skadeanmälan. Öppna kartongerna och ta ut enheten och ta bort emballagedelarna. För vidare information om installation, se nästa kapitel. Vid beställning av ett system med en kamera (ML Vision Split) är nedan följande innehåll i kartongen: Läskameraenhet Splitbox Kontrollbox Två bruksanvisningar Bordshållare för kontrollbox Bildskärm (om systemet är beställt med bildskärm) 28 Bruksanvisning d MagniLink Vision Tillbehör

29 Vid beställning av ett system med två kameror (ML Vision Split Student) är nedan följande innehåll i kartongerna: Kartong 1: Läskameraenhet Bruksanvisning Bildskärm (om systemet är beställt med bildskärm) Kartong 2: Avståndskameraenhet Splitbox Kontrollbox Bordshållare för kotrollbox Bruksanvisning Emballage Emballaget består av följande förpackningsmaterial: Kartong (wellpapp) Polyetenpåse (LDPE4) Insatsdelar (LDPE4) För sortering och insamling av förpackningsmaterial, kontakta Förpackningsinsamlingens kundtjänst - telefon för information om vilka regler som gäller i din kommun. LVI rekommenderar att emballaget sparas för eventuell återsändning, eller om systemet skall flyttas. Nedpackning Om systemet behöver återsändas eller flyttas ska det packas ned i emballaget. Bruksanvisning d MagniLink Vision Tillbehör 29

30 6.2 Installation För att installera systemet, följ nedanstående punkter. Om systemet kommer med en avståndskamera, måste pelaren till denna skruvas fast i bordskivan. (Alternativt vägg- eller takmontage). Om läskameran kommer utan läsbord, måste den skruvas fast i bordsskivan. Skruva fast bordshållaren till kontrolboxen i bordsskivan. Koppla in en eller två kameror till uttagen (1) och (2). Det är 30 Bruksanvisning d MagniLink Vision Tillbehör

31 möjligt att koppla in vilken kombination av läskameror och avståndskameror som önskas. Det är möjligt att koppla in en dator till splitboxen (3). Anslut monitorn till kontakt (4). Anslut kontrollboxen till kontakt (5). En fotpedal kan anslutas till (6). Anslut kontakten för ström ut (7) till monitorns kontakt för ström in (Endast för LVI monitor 18,5 alt. 23 ). Anslut strömkabeln från läskameran till kontakten för ström in (8). 6.3 Instruktioner Funktionerna för MagniLink Split-systemet hanteras från en kontrollbox. Kontrollboxen finns i två varianter. En variant för ML Vision Split Student och en enklare variant med färre knappar för ML Vision Split Kontrollbox ML Vision Split 1. Lysdiod 2. Strömställare till/från Bruksanvisning d MagniLink Vision Tillbehör 31

32 3. Ljusreglage 4. Autofokusering till/från 5. Förstoringsreglage 6. Referenslinje/Kuliss 7. Fotoläge/Gråskala 8. Högkontrastläge 9. Bildelningsväxlare 10. Bilddelningsreglage 11. Horisontell/vertikal bilddelning Kontrollbox ML Vision Split Student 1. Lysdiod 2. Strömställare till/från 3. Ljusreglage 4. Autofokusering till/från 5. Förstoringsreglage 6. Referenslinje/Kuliss 7. Fotoläge/Gråskala 8. Högkontrastläge 9. Bildelningsväxlare 10. Bilddelningsreglage 32 Bruksanvisning d MagniLink Vision Tillbehör

33 11. Horisontell/vertikal bilddelning 12. Bilddelningskällor 13. Kameraval 14. Programmerad förstoring (och riktning för avståndskamera) 15. Styrning av panorering och tiltning Beskrivning a funktioner Aktiv kamerabild visas med en orange ram runt sig. Grundläggande för kamerastyrningen, när fler än en kamera är ansluten, är att den kamera som visar bild automatiskt är den som styrs från kontrollboxens kameradel. (Val av kamera att styra är endast nödvändigt då två kameror finns i bild samtidigt). 1. Lysdiod Grönt ljus indikerar att systemet är påslaget. Blinkande grönt sken betyder att systemet är under uppstart. Sakta blinkande gult ljus indikerar standby. Rött ljus indikerar att något är fel i systemet, se kapitel Felsökning. 2. Strömställare till/från Trycks in för att starta eller stänga av systemet. 3. Ljusreglage Används för att justera ljusnivån så att bästa läsbarhet erhålls. Tryck på övre halvan för att öka ljusstyrkan och den undre för att sänka ljusstyrkan. När knapp fotolägen (7) hålls intryckt justeras istället lampornas ljusstyrka med ljusreglaget. 4. Autofokusering till/från Vid intryckning låses det autofokuserande läget. Detta kan användas när man önskar skriva för hand. Man påverkar då inte autofokus med pennan eller handen. Vid ny intryckning erhålls åter det autofokuserande läget. När systemet startas är autofokus alltid påslaget. 5. Förstoringsreglage Används för att ställa in förstoringsgraden. För att minska förstoringen, tryck på den undre knappen (minus) och för att öka förstoringen, tryck på den övre knappen (plus). Bruksanvisning d MagniLink Vision Tillbehör 33

34 6. Referenslinje/Kuliss Justerar läget på referenslinjen. Vid intryckning av den högra knappen förflyttas referenslinjen horisontellt nedåt. Vid fortsatt intryckning växlar referenslinjen till vertikalt läge och förflyttas åt höger. Därefter blir referenslinjen en horisontell kuliss som minskar synområdet. Ytterligare nedtryckning gör att kullisen blir vertikal. Den vänstra nedsänkta delen av reglaget ger omvänt resultat. (Färg och storlek på referenslinje samt om kuliss eller referenslinje skall visas kan justeras med EUC-mjukvaran, kontakta din lokala säljare för mer information.) 7. Fotoläge Vid intryckning av knappen växlar bilden mellan naturliga färger och gråskala. Ljusjustering Håll inne knappen för att temporärt kunna justera belysningen med ljusreglagen (3). Detta kan med fördel användas av till exempel ljuskänsliga användare eller vid läsning på blankt papper. Systemet växlar automatiskt över mellan ROPC (Reading Optimized Picture Control) och DPC (Dynamic Picture Control) då ljusstyrkan når en viss nivå. När ljusreglagen (3) används för att justera ljuset sker ingen växling mellan färgbild och gråskalebild. Belysning av/på Belysningen kan stängas av och på genom att hålla knappen nedtryckt i tre sekunder. Systemet växlar då automatiskt mellan ROPC (Reading Optimized Picture Control) och DPC (Dynamic Picture Control). (Belysningen kan justeras permanent och gråskalebild kan tas bort med EUCmjukvaran, kontakta din lokala säljare för mer information.) 8. Högkontrastläge med artificiella färger Tryck på knappen för att växla mellan de olika färgkombinationerna. Dessa färger finns i standardkonfigurationen: Bakgrund/Text Vit/Svart Svart/Vit Gul/Svart Bakgrund/Text Röd/Svart Svart/Röd Gul/Blå 34 Bruksanvisning d MagniLink Vision Tillbehör

35 Svart/Gul Grön/Svart Svart/Grön Blå/Gul Vit/Blå Blå/Vit (Färginställningarna i högkontrastläget kan justeras med EUC-mjukvaran, kontakta din lokala säljare för mer information.) 9. Bildelningsväxlare Med denna knapp kan en snabb växling göras mellan den bilddelning som används för tillfället och helbilder. 10. Bilddelningsreglage Justerar läget och storleken på bilddelningen. Välj horisontell eller vertikal bilddelning med knapp Horisontell/vertikal bilddelning Växla mellan horisontell eller vertikal bilddelning genom en kort tryckning på knappen. 12. Bilddelningskällor Om tre bildkällor är inkopplade växlar denna knapp mellan fyra olika bilddelningslägen. Är bara två eller färre bildkällor inkopplade har den ingen funktion. 1. Läskamera/Dator 2. Avståndskamera/Dator 3. Läskamera/Avståndskamera 4. Läskamera/Avståndskamera/Dator 13. Val av kamera Denna knapp väljer vilken kamera som skall styras. Aktiv kamerabild visas med en orange ram runt sig. Om färre en två kameror är anslutna har denna knapp ingen funktion. 14. Programmerad förstoring (och riktning för avståndskamera) Tre knappar märkta (I), (II) och (III) för snabbval av tidigare inprogrammerade lägen i rummet och/eller förstoring från kamera. Avståndskameran kan med önskad förstoring programmeras till att snabbt söka upp tre olika platser i rummet. Läskameran kan programmeras för önskade förstoringar och val av artificiella färger. Styr avståndskameran till det önskade läget i rummet och justera Bruksanvisning d MagniLink Vision Tillbehör 35
