ELMOTORER.
|
|
- Lennart Bergström
- för 7 år sedan
- Visningar:
Transkript
1 12 ELMOTORER

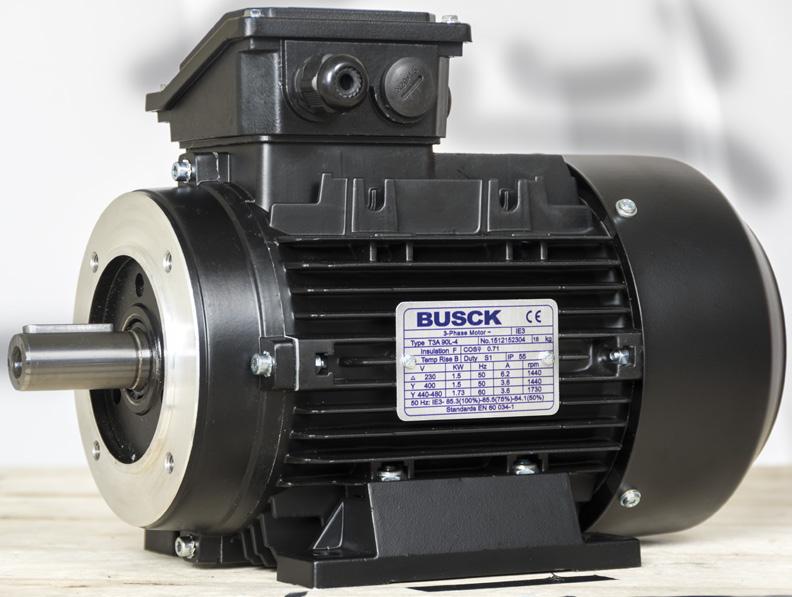

2 BUSCK IE3 13 IE3 BUSCK elmotor typ T3A och SWE är en robust och flexibel motor med hög prestanda, tillverkad för att tåla den skandinaviska industrins hårda krav på driftsäkerhet och kvalitet. Motorerna uppfyller den nya verkningsgradsklassen IE3 enligt IEC Motorerna är gjorda för normala driftförhållanden och uppfyller internationella standarderna IEC 60034, AS1359, BS5000 samt direktiven för CE-märkning. Ljudnivån är låg. Typ MS och T3A har marint typgodkännande från DNV-GL. Typ SWE har marint typgodkännande från BV. KAPSLINGSKLASS Motorerna är helkapslade, fläktkylda och med kapslingsklass IP55. ISOLERING Motorerna är utförda enligt isolationsklass F men utnyttjas endast till den temperaturgräns som gäller för klass B. Denna temperaturreserv ger motorerna ökad livslängd och hög driftsäkerhet. SPÄNNING Standard 3-fasmotorerna är gjorda för 230 / 400 V ± 10 %, 50 Hz till och med 3 kw och 400 / 690 V ± 10 %, 50 Hz från 4 kw och uppåt. Andra spänningar går att få på beställning. Motorerna kan användas till 60 Hz, vilket även är stämplat på skylten. SMÖRJNING OCH LAGER Lager med C3-glapp. Motorer i storlek har täta lager vilket gör att de kan betraktas som livstidssmorda. Motorer i storlek är försedda med smörjnipplar för eftersmörjning. Som standard används lager från SKF med fett Mobile Polyrex EM på alla gjutjärnsmotorer (typ SWE). MEKANISKT UTFÖRANDE Typ T3A är tillverkad i aluminium och har lösa fötter som kan sättas på valfri sida. Typ SWE är tillverkad i gjutjärn med kopplingsdosan på toppen. SWE i storlek har avtagbara fötter. Motorerna har dräneringspluggar som enkelt kan tas ur för att förhindra att kondensvatten samlas i motorn. Typ SWE har FL-ar på kopplingsdosan. Typ T3A har i utförande v-ringstätningar runt axel. Övriga byggformer har radialtätningar. TERMISKA SKYDD Typ T3A storlek har termokontakter som standard. T3A160 har termistorer som standard. SWE i storlek har som standard termistorer i lindningen. För termistorer krävs ett utlösningsrelä. Detta finns för matningsspänning 230 eller 400 V. MÅTT OCH RESERVDELAR Måttskisser följer efter prislistorna. Efter dessa finns även reservdelar.
3 BUSCK IE3 2 poler 3000 rpm IP V, 50 Hz 14 Verkningsgrad IE3 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm db (A) m² MS56A-2* 0, ,35 0,65 57/-/- 0,32 6 2,2 58 0, ,8 MS56B-2* 0, ,40 0,69 62/-/- 0,42 6 2,2 58 0, ,2 MS63A-2* 0, ,55 0,75 63/-/- 0,63 6 2,2 61 0, ,0 MS63B-2* 0, ,71 0,78 65/-/- 0,88 6 2,2 61 0, ,4 MS71A-2* 0, ,97 0,79 70/-/- 1,3 6 2,2 64 0, ,6 MS71B-2* 0, ,42 0,79 71/-/- 1,9 6 2,2 64 0, ,1 T3A80A-2 0, ,7 0,81 80,7/80,3/77,2 2,5 7, , T3A80B-2 1, ,4 0,82 82,7/82,5/79,9 3,6 8,2 3,3 67 0, T3A90S-2 1, ,1 0,82 84,2/83,8/81,4 4,9 8,6 3,2 72 0, T3A90L-2 2, ,4 0,84 85,9/86,1/84,7 7,3 8,8 3,2 72 0, T3A100LA ,7 0,88 87,1/87,5/86,3 9,8 9,4 3,2 76 0, T3A112M ,3 0,90 88,1/88,2/87,0 13,1 10,5 3,2 77 0, T3A132SA-2 5, ,0 0,89 89,2/89,4/88,2 17,9 10 3,2 80 0, T3A132SB-2 7, ,4 0,90 90,1/90,2/89,1 24,4 10 3,2 80 0, T3A160MA ,9 0,88 91,2/91,0/89,6 35,6 9, , T3A160MB ,5 0,89 91,9/91,5/89,9 48, , T3A160L-2 18, ,7 0,89 92,4/92,2/91,8 59,6 9, , SWE160MA ,3 0,90 91,6/91,5/90,1 35,7 7,6 2,7 69 0, SWE160MB ,7 0,91 92,4/92,3/90,7 48,6 7,6 2,7 69 0, SWE160L-2 18, ,0 0,90 92,8/92,8/91,5 60,0 7,6 2,7 69 0, SWE180M ,9 0,90 93,1/93,0/91,9 71,1 7,6 2,6 69 0, SWE200LA ,9 0,91 93,5/93,2/92,2 97,0 7,6 2,6 75 0, SWE200LB ,0 0,90 94,2/94,0/92, ,5 3,0 75 0, SWE225M ,5 0,91 94,5/94,3/93, ,5 2,8 75 0, SWE250M ,9 0,89 95,0/94,6/93, ,6 81 0, SWE280S ,90 95,2/95,2/93, ,5 2,8 80 0, SWE280M ,91 95,4/95,2/93, ,5 2,1 80 0, SWE315S ,91 95,7/95,1/94, ,5 2,2 80 1, SWE315M ,91 95,9/95,8/94, ,5 2,2 80 1, SWE315LA ,91 96,0/96,0/95, ,5 82 1, SWE315LB ,91 96,2/96,1/95, ,5 83 2, SWE355M ,91 96,3/96,1/95, ,5 1,9 83 3, SWE355L ,92 96,6/96,4/95, ,5 1,8 82 4, * Berörs ej av IE-normen.
4 BUSCK IE3 4 poler 1500 rpm IP V, 50 Hz Verkningsgrad IE3 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / MLjud J Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm MS56A-4* 0, ,30 0,59 49/-/- 0,42 6 2,3 50 0, ,0 MS56B-4* 0, ,43 0,61 50/-/- 0,64 6 2,3 50 0, ,3 MS63A-4* 0, ,47 0,64 57/-/- 0,85 6 2,2 52 0, ,9 MS63B-4* 0, ,68 0,65 59/-/- 1,3 6 2,2 52 0, ,3 MS71A-4* 0, ,84 0,72 60/-/- 1,8 6 2,2 55 0, ,4 MS71B-4* 0, ,11 0,74 65/-/- 2,6 6 2,2 55 0, ,2 MS80A-4* 0, ,58 0,75 67/-/- 3,8 6 2,2 58 0, T3A80B-4 0, ,9 0,70 82,5/82,5/80,1 5,0 6,5 3,1 58 0, T3A90S-4 1, ,6 0,72 84,1/84,2/82,9 7,3 7,2 3,5 61 0, T3A90L-4 1, ,6 0,71 85,3/85,5/84,1 9,9 7,2 3,5 61 0, T3A100LA-4 2, ,5 0,82 86,7/87,1/86,2 14,5 8 3,0 64 0, T3A100LB ,3 0,78 87,7/88,0/86,9 19,8 8,1 3,0 64 0, T3A112M ,9 0,82 88,6/88,8/88,2 26,3 8,5 3,5 65 0, T3A132S-4 5, ,5 0,84 89,6/89,8/89,4 36,0 9,0 2,3 71 0, T3A132MA-4 7, ,1 0,85 90,4/90,9/90,3 49,1 9 2,5 71 0, T3A160M ,7 0,84 91,4/92/91,1 71,7 8,0 2,6 75 0, T3A160L ,7 0,85 92,1/92,5/91,7 97,8 9, , SWE160M ,0 0,86 91,7/91,5/90,0 71,5 7,1 2,9 60 0, SWE160L ,0 0,86 92,4/92,3/91,8 97,4 7,6 3,0 60 0, SWE180M-4 18, ,0 0,85 92,9/92,9/91, ,6 2,5 65 0, SWE180L ,0 0,85 93,3/93,0/92, ,0 2,8 66 0, SWE200L ,0 0,87 93,9/93,6/93, ,0 2,7 70 0, SWE225S ,0 0,87 94,3/93,9/93, ,5 2,5 70 0, SWE225M ,0 0,87 94,6/94,2/93, ,5 2,6 70 0, SWE250M ,0 0,87 95,0/94,8/94, ,0 2,4 68 0, SWE280S ,87 95,4/95,0/94, ,4 2,3 68 1, SWE280M ,86 95,5/95,4/95, ,4 2,4 68 1, SWE315S ,88 95,7/95,7/95, ,0 2,6 68 4, SWE315M ,88 96,0/95,8/95, ,8 2,7 70 4, SWE315LA ,89 96,1/96,0/95, ,0 2,3 70 4, SWE315LB ,89 96,3/96,2/95, ,0 2,4 70 5, SWE355M ,89 96,4/96,2/95, ,2 2,4 80 8, SWE355L ,88 96,6/96,6/96, ,3 2,4 78 9, WY355L-4* ,90 95,2/94,9/93, ,9 2,1 93 8, WY400M-4* ,88 96,0/95,5/94, ,7 1, , WY400L-4* ,88 96,1/95,6/94, ,7 1, , WY400L-4* ,88 96,1/95,6/94, ,3 2, , * Berörs ej av IE-normen. db (A) m² 15
5 BUSCK IE3 6 poler 1000 rpm IP V, 50 Hz 16 Verkningsgrad IE3 enligt IEC (0, kw) Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm db (A) m² MS63A-6* 0, ,51 0,61 42/-/- 1,0 3,5 2,0 50 0, ,2 MS63B-6* 0, ,62 0,62 45/-/- 1,3 3,5 2,0 50 0, ,8 MS71A-6* 0, ,70 0,66 56/-/- 2,0 4,0 1,6 52 0, ,0 MS71B-6* 0, ,87 0,70 59/-/- 2,7 4,0 2,1 52 0, ,5 MS80A-6* 0, ,23 0,70 62/-/- 3,9 4,0 1,9 56 0, ,2 MS80B-6* 0, ,65 0,72 67/-/- 5,8 4,0 2,0 56 0, ,9 T3A90S-6 0, ,1 0,67 78,9/80,1/78,1 7,6 4,5 2,1 59 0, T3A90L-6 1, ,9 0,67 81,0/81,1/78,4 11,1 5,2 2,5 59 0, T3A100L-6 1, ,5 0,71 82,5/83,0/81,8 15,1 5,2 2,1 61 0, T3A112M-6 2, ,3 0,72 84,3/84,5/83,2 21,9 5,5 2,1 64 0, T3A132S ,8 0,74 85,6/86,0/85,1 29,7 6 2,0 64 0, T3A132MA ,9 0,74 86,8/87,1/86,2 39,4 6,8 2,3 68 0, T3A132MB-6 5, ,6 0,75 88,0/88,3/87,1 54,1 7,5 2,5 68 0, SWE160M-6 7, ,0 0,77 89,5/89,2/88,4 73,8 7,0 2,5 56 0, SWE160L ,0 0,77 90,5/90,4/89, ,0 3,0 56 0, SWE180L ,0 0,80 91,7/91,5/89, ,5 3,0 59 0, SWE200LA-6 18, ,0 0,82 92,1/91,7/90, ,4 2,8 59 0, SWE200LB ,0 0,82 92,6/92,3/91, ,0 2,5 59 0, SWE225M ,0 0,84 93,4/93,1/92, ,0 2,2 59 0, SWE250M ,0 0,86 93,8/93,3/92, ,0 2,8 59 0, SWE280S ,0 0,86 94,4/94,4/93, ,0 2,8 60 1, SWE280M ,0 0,86 94,7/94,5/93, ,0 2,8 60 1, SWE315S ,85 95,2/95,1/94, ,0 2,0 68 3, SWE315M ,86 95,4/95,4/94, ,0 2,0 69 4, SWE315LA ,85 95,6/95,2/94, ,0 2,0 70 5, SWE315LB ,85 95,7/95,3/94, ,0 2,0 70 5, SWE355MA ,88 96,0/95,8/94, ,0 2,3 70 9, SWE355MB ,87 96,1/96,0/95, ,3 2, , SWE355L ,87 96,3/96,4/96, ,0 2, , * Berörs ej av IE-normen.
6 BUSCK 8 poler 750 rpm IP V, 50 Hz Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 4, 5 / 400 A V φ % Nm db (A) m² MS71A-8 0, ,48 0, ,26 3,0 1,5 50 0, ,0 MS71B-8 0, ,58 0, ,66 2,7 1,6 50 0, ,8 MS80A-8 0, ,84 0, ,53 2,8 1,5 52 0, ,9 MS80B-8 0, ,06 0, ,51 2,7 1,6 52 0, MS90S-8 0, ,35 0, ,2 2,8 1,6 56 0, MS90L-8 0, ,85 0, ,7 3,0 1,6 56 0, MS100LA-8 0, ,45 0, ,09 3,5 1,7 59 0, MS100LB-8 1, ,2 0, ,8 3,5 1,7 59 0, MS112M-8 1, ,3 0, ,2 4,2 1,8 61 0, MS132S-8 2, ,7 0, ,6 6 1,9 64 0, MS132M ,5 0, ,4 6 1,9 64 0, WE160MA ,3 0, ,0 2,1 53 0, WE160MB-8 5, ,5 0,74 86,0 72 6,0 2,1 53 0, WE160L-8 7, ,8 0,74 87,2 98 6,0 2,0 53 0, WE180L ,1 0,74 88, ,6 2,0 53 0, WE200L ,1 0,75 89, ,6 2,0 55 0, WE225S-8 18, ,6 0,76 90, ,6 1,9 55 0, WE225M ,76 90, ,6 1,9 55 0, WE250M ,79 91, ,6 1,9 58 0, WE280S ,79 92, ,6 1,9 58 1, WE280M ,79 92, ,6 1,9 58 1, WE315S ,81 93, ,6 1,8 63 4, WE315M ,81 93, ,6 1,8 63 5, WE315LA ,82 94, ,6 1,8 63 6, WE315LB ,82 94, ,4 1,8 63 7, WE355MA ,82 94, ,4 1, , WE355MB ,82 94, ,4 1, , WE355L ,83 95, ,4 1, ,
7 BUSCK IE3 FÖRHÖJD EFFEKT 400 V, 50 Hz 18 Verkningsgrad IE3 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / MLjud Vikt kw rpm 4, 5 / 2 poler 3000 rpm 400 V A φ 100 / 75 / 50 % Nm T3A80C-2 1, ,17 0,8 84,2/83,9/81,5 4,92 9,6 4, ,5 T3A90LB ,21 0,8 87,1/87,1/84,2 9,85 9,6 4, ,5 T3A100LB ,2 0,9 88,1/88,7/88,1 13,1 10 3, ,6 T3A112MB-2 5, ,65 0,89 89,2/89,6/89,1 17,9 11,8 3, ,7 T3A132MB ,1 0,92 91,2/91,5/91,2 36,0 12 3, ZSWE200LC ,8 0,90 94/94/93, ,5 2, ZSWE225MB ,5 0,90 94,3/93,9/92, ,5 2, ZSWE250M ,9 0,88 94,7/94,6/93, ,0 2, ZSWE280M ,3 0,90 95,2/94,7/93, ,0 2, poler 1500 rpm T3A80C-4 1, ,55 0,74 84,1/84,9/83,7 7,35 6, ,8 T3A90LB-4 2, T3A100LC T3A112MB-4 5, ,1 0,8 89,7/-/- 36,2 9 3, ,1 T3A132MB-4 9, ,8 0,82 90,8/-/- 60,2 10,0 3, T3A132MC ,68 0,84 91,4/-/- 72,0 10,5 3, ZSWE250M ,1 0,85 95,0/95,0/94, ,3 2, ZSWE280M ,5 0,86 95,4/94,9/93, ,5 2, poler 1000 rpm T3A90LB-6 1, ,86 0,68 82,5/-/- 15 5,6 2, ,3 T3A100LB-6 2, ,09 0,74 84,3/-/- 22 6,2 2, ,7 T3A112MB ,03 0,72 85,6/-/- 30 6,3 2, ,1 T3A132MC-6 7, ,6 0,73 89,1/-/- 74 8,3 2, ,6 T3A160LB ,4 0,78 91,2/-/ ,8 ZSWE280M ,2 0,84 94,6/94,4/93, ,5 2, ZSWE315M ,85 95,6/95,2/94, db (A)
8 BUSCK IE3 500 V 2 poler 3000 rpm IP V, 50 Hz Verkningsgrad IE3 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / MLjud J Vikt kw rpm 4, 5 / 500 A V φ 100 / 75 / 50 % Nm MS63B-2* 0, ,57 0,78 65/-/- 0,88 6 2,2 61 0, ,4 MS71A-2* 0, ,78 0,79 70/-/- 1,3 6 2,2 64 0, ,6 MS71B-2* 0, ,14 0,79 71/-/- 1,9 6 2,2 64 0, ,1 T3A80A-2 0, ,4 0,81 80,7/80,3/77,2 2,5 7, , T3A80B-2 1, ,9 0,82 82,7/82,5/79,9 3,6 8,2 3,3 67 0, T3A90S-2 1, ,5 0,82 84,2/83,8/81,4 4,9 8,6 3,2 72 0, T3A90L-2 2, ,5 0,84 85,9/86,1/84,7 7,3 8,8 3,2 72 0, T3A100LA ,6 0,88 87,1/87,5/86,3 9,8 9,4 3,2 76 0, T3A112M ,8 0,90 88,1/88,2/87,0 13,1 10,5 3,2 77 0, T3A132SA-2 5, ,0 0,89 89,2/89,4/88,2 17,9 10 3,2 80 0, T3A132SB-2 7, ,7 0,90 90,1/90,2/89,1 24,4 10 3,2 80 0, SWE160MA ,4 0,90 91,6/91,5/90,1 35,7 7,6 2,7 69 0, SWE160MB ,6 0,91 92,4/92,3/90,7 48,6 7,6 2,7 69 0, SWE160L-2 18, ,6 0,90 92,8/92,8/91,5 60,0 7,6 2,7 69 0, SWE180M ,3 0,90 93,1/93,0/91,9 71,1 7,6 2,6 69 0, SWE200LA ,7 0,91 93,5/93,2/92,2 97,0 7,6 2,6 75 0, SWE200LB ,4 0,90 94,2/94,0/92, ,5 3,0 75 0, SWE225M ,4 0,91 94,5/94,3/93, ,5 2,8 75 0, SWE250M ,1 0,89 95,0/94,6/93, ,6 81 0, SWE280S ,90 95,2/95,2/93, ,5 2,8 80 0, SWE280M ,91 95,4/95,2/93, ,5 2,1 80 0, SWE315S ,91 95,7/95,1/94, ,5 2,2 80 1, SWE315M ,91 95,9/95,8/94, ,5 2,2 80 1, SWE315LA ,91 96,0/96,0/95, ,5 82 1, SWE315LB ,91 96,2/96,1/95, ,5 83 2, SWE355M ,91 96,3/96,1/95, ,5 1,9 83 3, SWE355L ,92 96,6/96,4/95, ,5 1,8 82 4, * Berörs ej av IE-normen. db (A) m² 19
9 BUSCK IE3 500 V 4 poler 1500 rpm IP V, 50 Hz 20 Verkningsgrad IE3 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / IMst / M Ljud J Vikt kw rpm 4, 5 / 500 A V φ 100 / 75 / 50 % Nm MS63B-4* 0, ,54 0,65 59/-/- 1,3 6 2,2 52 0, ,3 MS71A-4* 0, ,67 0,72 60/-/- 1,8 6 2,2 55 0, ,4 MS71B-4* 0, ,89 0,74 65/-/- 2,6 6 2,2 55 0, ,2 MS80A-4* 0, ,26 0,75 67/-/- 3,8 6 2,2 58 0, T3A80B-4 0, ,5 0,7 82,5/82,5/80,1 5,0 6,5 3,1 58 0, T3A90S-4 1, ,1 0,72 84,1/84,2/82,9 7,3 7,2 3,5 61 0, T3A90L-4 1, ,9 0,71 85,3/85,5/84,1 9,9 7,2 3,5 61 0, T3A100LA-4 2, ,6 0,82 86,7/87,1/86,2 14,5 8 3,0 64 0, T3A100LB ,0 0,78 87,7/88,0/86,9 19,8 8,1 3,0 64 0, T3A112M ,3 0,82 88,6/88,8/88,2 26,3 8,5 3,5 65 0, T3A132S-4 5, ,4 0,84 89,6/89,8/89,4 36,0 9,0 2,3 71 0, T3A132MA-4 7, ,3 0,85 90,4/90,9/90,3 49,1 9 2,5 71 0, SWE160M ,0 0,86 91,7/91,5/90,0 71,5 7,1 2,9 60 0, SWE160L ,6 0,86 92,4/92,3/91,8 97,4 7,6 3,0 60 0, SWE180M-4 18, ,2 0,85 92,9/92,9/91, ,6 2,5 65 0, SWE180L ,0 0,85 93,3/93,0/92, ,0 2,8 66 0, SWE200L ,4 0,87 93,9/93,6/93, ,0 2,7 70 0, SWE225S ,0 0,87 94,3/93,9/93, ,5 2,5 70 0, SWE225M ,2 0,87 94,6/94,2/93, ,5 2,6 70 0, SWE250M ,8 0,87 95,0/94,8/94, ,0 2,4 68 0, SWE280S ,87 95,4/95,0/94, ,4 2,3 68 1, SWE280M ,86 95,5/95,4/95, ,4 2,4 68 1, SWE315S ,88 95,7/95,7/95, ,0 2,6 68 4, SWE315M ,88 96,0/95,8/95, ,8 2,7 70 4, SWE315LA ,89 96,1/96,0/95, ,0 2,3 70 4, SWE315LB ,89 96,3/96,2/95, ,0 2,4 70 5, SWE355M ,89 96,4/96,2/95, ,2 2,4 80 8, SWE355L ,88 96,6/96,6/96, ,3 2,4 78 9, * Berörs ej av IE-normen. db (A) m²
10 BUSCK IE3 500 V 6 poler 1000 rpm IP V, 50 Hz Verkningsgrad IE3 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / MLjud J Vikt kw rpm 4, 5 / 500 A V φ 100 / 75 / 50 % Nm MS63B-6* 0, ,50 0,62 45/-/- 1,3 3,5 2,0 50 0, ,8 MS71B-6* 0, ,70 0,70 59/-/- 2,7 4,0 2,1 52 0, ,5 MS80B-6* 0, ,3 0,72 67/-/- 5,8 4,0 2,0 56 0, ,9 T3A90S-6 0, ,6 0,67 78,9/80,1/78,1 7,6 4,5 2,1 59 0, T3A90L-6 1, ,4 0,67 81,0/81,1/78,4 11,1 5,2 2,5 59 0, T3A100L-6 1, ,8 0,71 82,5/83,0/81,8 15,1 5,2 2,1 61 0, T3A112M-6 2, ,2 0,72 84,3/84,5/83,2 21,9 5,5 2,1 64 0, T3A132S ,4 0,74 85,6/86,0/85,1 29,7 6 2,0 64 0, T3A132MA ,1 0,74 86,8/87,1/86,2 39,4 6,8 2,3 68 0, T3A132MB-6 5, ,1 0,75 88,0/88,3/87,1 54,1 7,5 2,5 68 0, SWE160M-6 7, ,8 0,77 89,5/89,2/88,4 73,8 7,0 2,5 56 0, SWE160L ,4 0,77 90,5/90,4/89, ,0 3,0 56 0, SWE180L ,0 0,80 91,7/91,5/89, ,5 3,0 59 0, SWE200LA-6 18, ,0 0,82 92,1/91,7/90, ,4 2,8 59 0, SWE200LB ,6 0,82 92,6/92,3/91, ,0 2,5 59 0, SWE225M ,0 0,84 93,4/93,1/92, ,0 2,2 59 0, SWE250M ,8 0,86 93,8/93,3/92, ,0 2,8 59 0, SWE280S ,0 0,86 94,4/94,4/93, ,0 2,8 60 1, SWE280M ,6 0,86 94,7/94,5/93, ,0 2,8 60 1, SWE315S ,85 95,2/95,1/94, ,0 2,0 68 3, SWE315M ,86 95,4/95,4/94, ,0 2,0 69 4, SWE315LA ,85 95,6/95,2/94, ,0 2,0 70 5, SWE315LB ,85 95,7/95,3/94, ,0 2,0 70 5, SWE355MA ,88 96,0/95,8/94, ,0 2,3 70 9, SWE355MB ,87 96,1/96,0/95, ,3 2, , SWE355L ,87 96,3/96,4/96, ,0 2, , * Berörs ej av IE-normen. db (A) m² 21
11 BUSCK IE3 MÅTT 22 Mått Serie MS Aluminium Typ MS axel A B C H K D E F G DH AA L AC AD HD KK mm , ,2 M xM , ,5 M xM M xM ,5 M xM20 Typ MS B5- M N P S T LA , , ,5 10 Typ MS B14- M N P S T M5 2, M5 2, M6 2, M6 3,0 Typ MS B14 medium-* M N P S T M6 3, M8 3, M8 3,5 * tillägg 120:- netto TBS TBW TBH KK E C B L K B5 TBS TBW T N B14 AC H AD AC A AA TBH KK E L LA TBS TBW TBH KK M P M 4-S 4-S HD HD P N T AC F E L G D DH
12 BUSCK IE3 MÅTT Mått Serie TA Aluminium Typ axel övrigt KK T3A A B C H K D E F G DH AA AD HD AC L TBS TBW TBH mm ,5 M , xM20 90S M , xM20 90L M , xM M xM M xM25 132S M xM25 132M/L M xM25 160M/L / M / xM32 23 Typ T3A B5- M N P S T LA TBS TBW TBH KK , , , , ,0 13 AC AD 160M/L ,0 15 H Typ T3A B14- M N P S T E C B L K A AA M6 3, M8 3, M8 3, M8 3,5 B5 TBS TBW TBH KK M10 3,5 160M/L M10 3,5 M P HD N AC T E R L 4-S B14 TBS TBW TBH KK P N HD AC T R M 4-S E L F G D DH
13 BUSCK IE3 MÅTT 24 Mått Serie SWE Gjutjärn Typ SWE axel övrigt A B B1 C H K D E F G DH AA AB BB L HA AC HD KK* mm 160M M xM40 160L M xM40 180M ,5 M xM40 180L ,5 M xM40 200L M xM50 225S (4-8P) M xM50 225M (2P) M xM50 225M (4-8P) M xM50 250M (2P) M xM63 250M (4-8P) M xM63 280S (2P) M xM63 280S (4-8P) ,5 M xM63 280M (2P) M xM63 280M (4-8P) ,5 M xM63 315S (2P) M xM63 315S (4-8P) M xM63 315M (2P) M xM63 315M (4-8P) M xM63 315L (2P) M xM63 315L (4-8P) M xM63 315LB (4P) M xM63 355M (2P) ,5 M xM63 355M (4-8P) M xM63 355L (2P) ,5 M xM63 355L (4-8P) M xM63 * Alla SWE har även en kabelförskruvning M16. Typ SWE B5- M N P S T LA E LD C F B B1 BB L AC HA K A AB AA KK H HD Typ SWE FL- DH D G GA SWE SWE SWE355 FL13 FL21 FL33 T LD LA o 45 S M P N HD E
14 BUSCK IE3 RESERVDELAR Reservdelar Serie ME, MS, TA Motorstorlek Artikel Pris Kr Fläns B Fläns B Fläns B14 medium Lagersköld Fläkt, plast Fläktkåpa Kopplingsdosa exkl. lock Lock kopplingsdosa Kopplingsplint Fot, st Reservdelar Serie WE, SWE Motorstorlek Artikel Pris Kr Fläns B Lagersköld Fläkt, plast Fläktkåpa Kopplingsdosa exkl. lock Lock kopplingsdosa Kopplingsplint Fot, st
15 BUSCK IE3 KULLAGER OCH RADIALTÄTNINGAR 26 Kullager och radialtätningar Motorstorlek Lager DE Lager NDE Radialtätning DE Tätning NDE V-ring MS56* Z Z 12x22x5 20,5x11x5 MS63* Z Z 12x24x5 22,5x11x7 MS71* Z Z 15x25x7 23,5x13,5x7 ME/MS80* Z Z 20x34x7 32,5x18,5x7 ME90* Z Z 25x37x7 36x23,5x7 ME100* Z Z 30x44x7 42x28,5x7 ME112* Z Z 30x44x7 42x28,5x8 ME132* Z Z 40x58x8 56x38x8 ME160* Z Z 45x65x8 63x43x8 T3A Z Z 20x34x7 32,5x18,5x7 T3A Z Z 25x37x7 36x23,5x7 T3A Z Z 30x44x7 42x28,5x7 T3A Z Z 30x44x7 42x28,5x8 T3A Z Z 40x58x7 56x38x8 T3A Z Z 45x65x8 63x43x8 SWE Z Z 45x60x7 45x60x7 SWE x70x8 55x70x8 SWE180-4,6, x70x8 55x70x8 SWE x80x12 60x80x12 SWE200-4,6, x80x12 60x80x12 SWE x80x12 60x80x12 SWE225-4,6, x80x12 60x80x12 SWE x90x12 65x90x12 SWE250-4,6, x90x12 65x90x12 SWE x85x12 70x85x12 SWE280-4,6, x100x12 70x85x12 SWE x110x10 85x110x10 SWE315-4,6,8 NU x120x10 95x120x10 SWE x120x10 95x120x10 SWE355-4,6,8 NU x135x12 110x135x12 ZSWE x80x12 55x70x8 ZSWE x80x12 60x80x12 ZSWE x90x12 60x80x12 ZSWE x85x12 60x80x12 ZSWE x90x12 ZSWE x120x10 70x85x12 * I utförande v-ringstätningar på DE, i utförande radialtätningar på DE.

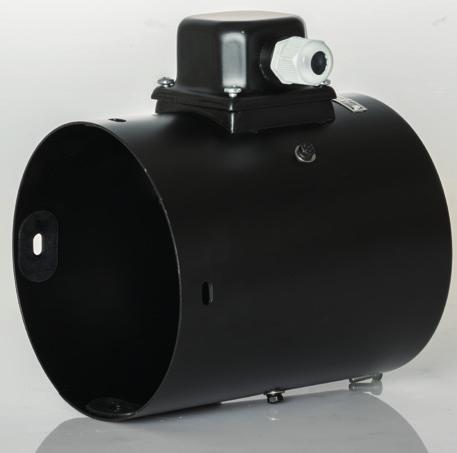

16 BUSCK SEPARATA KYLFLÄKTAR 27 SEPARATA KYLFLÄKTAR FÖR BUSCK ELMOTORER Busck separata kylfläktar finns tillgängliga i storlekar De används till frekvensomriktardrivna 3-fasmotorer för att ge motorn tillräcklig kylning då varvtalet regleras ner. Elmotorns befintliga fläktkåpa byts ut mot den separata kylfläkten samtidigt som den befintliga fläkten på motoraxeln demonteras. Buscks separata kylfläktar finns till Busck typ MS / ME, WE / SWE samt TA. Innerdiameter mm Längd från fästhål mm Totallängd mm Typ Ineffekt Varvtal Ström Luftflöde Ljud Innerdiameter Totallängd Längd från fästhål Pris Kr W rpm 400 V A m³ db mm mm mm G-63B , G-71B , G-80B , , G-80BTA , , G-90B , G-90BTA , G-100B , G-100BTA , G-112B , , G-112BTA , , G-132B , , G-132BTA , , G-160B , G-160BTA , WEFV WEFV WEFV WEFV WEFV WEFV WEFV WEFV

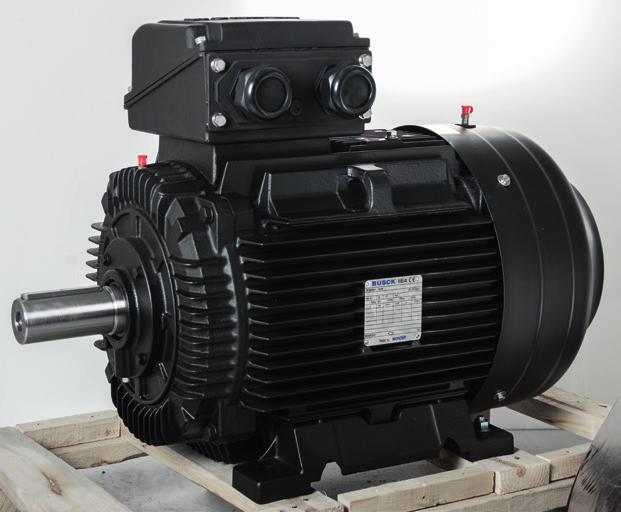

17 BUSCK IE4 28 PROCESSMOTOR IE4 BUSCK elmotor typ SSWE är en robust och flexibel motor med hög prestanda, tillverkad för att tåla den skandinaviska industrins hårda krav på driftsäkerhet och kvalitet. Motorerna uppfyller den nya verkningsgradsklassen IE4 enligt IEC Motorerna är gjorda för tuffa driftförhållanden och uppfyller internationella standarderna IEC 60034, AS1359, BS5000 samt direktiven för CE-märkning. Ljudnivån är låg. KAPSLINGSKLASS Motorerna är helkapslade, fläktkylda och med kapslingsklass IP55. ISOLERING Motorerna är utförda enligt isolationsklass F men utnyttjas endast till den temperaturgräns som gäller för klass B. Denna temperaturreserv ger motorerna ökad livslängd och hög drift säkerhet. SPÄNNING Standard 3-fasmotorerna är gjorda för 230 / 400 V ± 10 %, 50 Hz till och med 3 kw och 400 / 690 V ± 10 %, 50 Hz från 4 kw och uppåt. Andra spänningar går att få på beställning. Motorerna kan användas till 60 Hz, vilket även är stämplat på skylten. SMÖRJNING OCH LAGER Lager med C3-glapp. Motorer i storlek har täta lager vilket gör att de kan betraktas som livstidssmorda. Motorer i storlek är försedda med smörjnipplar för eftersmörjning. Motorerna är förberedda för SPM-nipplar. Som standard används lager från SKF med fett Mobile Polyrex EM på alla gjutjärns motorer. MEKANISKT UTFÖRANDE Typ SSWE är tillverkad i gjutjärn med kopplingsdosan på toppen. SSWE i storlek har avtagbara fötter. Motorerna har dräneringspluggar som enkelt kan tas ur för att förhindra att kondensvatten samlas i motorn. Typ SSWE har FL-ar på kopplingsdosan. Motorerna är målade med tvåkomponentslack. TERMISKA SKYDD SSWE i storlek har som standard termistorer i lindningen. För termistorer krävs ett utlösningsrelä. Detta finns för matningsspänning 230 eller 400 V. MÅTT OCH RESERVDELAR Måttskisser följer efter prislistorna. Efter dessa finns även reservdelar.
18 BUSCK IE4 2 poler 3000 rpm IP V, 50 Hz Verkningsgrad IE4 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / MLjud J Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm SSWE160MA ,9 0,88 92,6/92,5/91,0 36 7,8 2,2 69 0, SSWE160MB ,4 0,88 93,3/93,1/92,0 49 8,2 2,2 69 0, SSWE160L-2 18, ,0 0,89 93,7/93,5/92,0 60 8,1 2,2 69 0, SSWE180M ,4 0,88 94,0/93,8/92, ,5 70 0, SSWE200LA ,5 0,89 94,5/94,1/92, ,6 73 0, SSWE200LB ,3 0,89 94,8/94,6/93, ,8 2,8 73 0, SSWE225M ,1 0,90 95,0/94,8/93, ,9 2,5 75 0, SSWE250M ,6 0,89 95,3/95,1/94, ,2 2,3 78 0, SSWE280S ,89 95,6/95,2/94, ,8 2,3 79 0, SSWE280M ,90 95,8/95,5/94, ,6 2,5 79 0, SSWE315S ,90 96,0/95,8/95, ,6 2,3 80 1, SSWE315M ,90 96,2/96,0/95, ,7 2,3 80 1, SSWE315LA ,90 96,3/96,1/95, ,6 2,4 82 1, SSWE315LB ,90 96,5/96,3/95, ,1 2,3 83 2, SSWE355M ,90 96,5/96,2/95, ,2 2,3 83 3, SSWE355L ,90 96,5/96,2/95, ,9 2,8 83 4, db (A) m² 29 Verkningsgrad IE4 enligt IEC (0, kw) 4 poler 1500 rpm IP V, 50 Hz Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / IMst / MLjud J Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm SSWE160M ,8 0,83 93,3/93,1/92,2 71 8,8 3,3 60 0, SSWE160L ,8 0,83 93,9/93,8/92,9 97 9,0 3,6 60 0, SSWE180M-4 18, ,0 0,83 94,2/94,0/93, ,9 2,3 65 0, SSWE180L ,0 0,83 94,5/94,3/93, ,5 2,3 65 0, SSWE200L ,7 0,84 94,9/94,7/93, ,3 1,9 68 0, SSWE225S ,0 0,85 95,2/95,0/94, ,8 2,4 68 0, SSWE225M ,1 0,85 95,4/95,1/94, ,3 2,7 68 0, SSWE250M ,6 0,85 95,7/95,6/94, ,3 2,4 69 0, SSWE280S ,86 96/,096,0/95, ,9 2,1 70 1, SSWE280M ,86 96,1/96,0/95, ,8 2,2 70 1, SSWE315S ,89 96,3/96,1/95, ,3 2,1 74 4, SSWE315M ,89 96,4/96,2/95, ,7 2,0 74 3, SSWE315LA ,89 96,6/96,4/95, ,7 2,3 74 7, SSWE315LB ,89 96,7/96,5/95, ,9 2,1 74 5, SSWE355M ,89 96,7/96,5/95, ,0 2,1 80 8, SSWE355L ,89 96,7/96,5/95, ,0 2,4 80 8, db (A) m²
19 BUSCK IE4 30 Mått Serie SSWE Gjutjärn Typ WE, SWE axel övrigt A B B1 C H K D E F G DH AA AB BB L HA AC HD KK* mm 160M M xM40 160L M xM40 180M ,5 M xM40 180L ,5 M xM40 200L M xM50 225S (4-8P) M xM50 225M (2P) M xM50 225M (4-8P) M xM50 250M (2P) M xM63 250M (4-8P) M xM63 280S (2P) M xM63 280S (4-8P) ,5 M xM63 280M (2P) M xM63 280M (4-8P) ,5 M xM63 315S (2P) M xM63 315S (4-8P) M xM63 315M (2P) M xM63 315M (4-8P) M xM63 315L (2P) M xM63 315L (4-8P) M xM63 315LB (4P) M xM63 355M (2P) ,5 M xM63 355M (4-8P) M xM63 355L (2P) ,5 M xM63 355L (4-8P) M xM63 * Alla SSWE har även en kabelförskruvning M16. Typ WE, SWE B5- M N P S T LA E LD C F B B1 BB L AC HA K A AB AA KK H HD Typ SWE FL- DH D G GA SWE SWE SWE355 FL13 FL21 FL33 T LD LA o 45 S M P N HD E
20 BUSCK IE4 RESERVDELAR Reservdelar Serie SSWE Motorstorlek Artikel Pris Kr Fläns B Lagersköld Fläkt, plast Fläktkåpa Kopplingsdosa exkl. lock Lock kopplingsdosa Kopplingsplint Fot, st Motorstorlek Lager DE Lager NDE Radialtätning DE Radialtätning NDE SWE Z Z 45x60x7 45x60x7 SWE x70x8 55x70x8 SWE180-4,6, x70x8 55x70x8 SWE x80x12 60x80x12 SWE200-4,6, x80x12 60x80x12 SWE x80x12 60x80x12 SWE225-4,6, x80x12 60x80x12 SWE x90x12 65x90x12 SWE250-4,6, x90x12 65x90x12 SWE x85x12 70x85x12 SWE280-4,6, x100x12 70x85x12 SWE x110x12 85x110x12 SWE315-4,6,8 NU x120x10 95x120x10 SWE x120x10 95x120x10 SWE355-4,6,8 NU x135x12 110x135x12

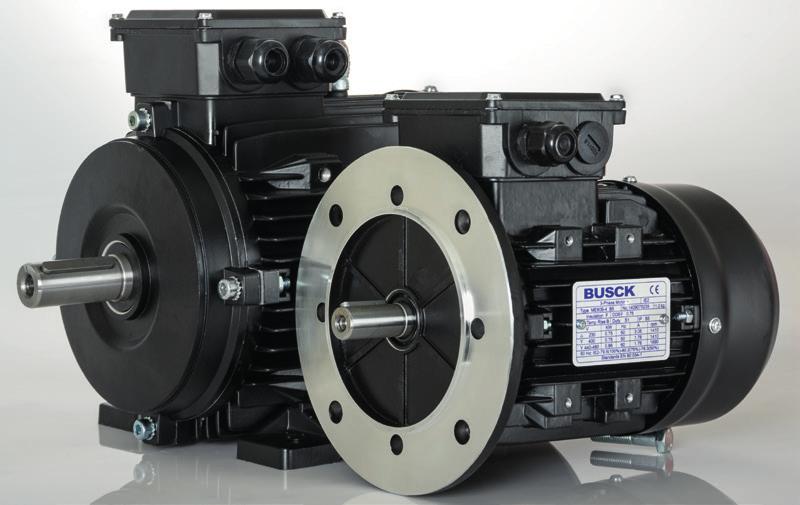

21 BUSCK IE2 32 IE2 BUSCK elmotor typ ME/MS och WE är en robust och flexibel motor med hög prestanda, tillverkad för att tåla den skandinaviska industrins hårda krav på driftsäkerhet och kvalitet. Motorerna uppfyller verkningsgradsklass IE2 enligt IEC Motorerna är gjorda för normala driftförhållanden och uppfyller internationella standarderna IEC 60034, AS1359, BS5000 samt direktiven för CE-märkning. Ljudnivån är låg. Enligt gällande verkningsgradskrav får IE2-motorer 0,75-5,5 kw från och med endast användas med en frekvensomriktare. Detta gäller även IE2-motorer 7,5-375 kw sedan KAPSLINGSKLASS Motorerna är helkapslade, fläktkylda och med kapslingsklass IP55. ISOLERING Motorerna är utförda enligt isolationsklass F men utnyttjas endast till den temperaturgräns som gäller för klass B. Denna temperaturreserv ger motorerna ökad livslängd och hög driftsäkerhet. SPÄNNING Standard 3-fasmotorerna är gjorda för 230 / 400 V ± 10 %, 50 Hz till och med 3 kw och 400 / 690 V ± 10 %, 50 Hz från 4 kw och uppåt. Andra spänningar går att få på beställning. Motorerna kan användas för 60 Hz, vilket även är stämplat på märkskylten. SMÖRJNING OCH LAGER Lager med C3-glapp. Motorer i storlek har täta lager vilket gör att de kan betraktas som livstidssmorda. Motorer i storlek är försedda med smörjnipplar för eftersmörjning. Som standard används lager från SKF med fett Mobile Polyrex EM på alla gjutjärnsmotorer (typ WE). MEKANISKT UTFÖRANDE Motorer typ ME och MS är tillverkade i aluminium med kopplingsdosan på toppen. Fötterna kan flyttas så att kopplingsdosan kommer på sidan. Motorer av typen WE är tillverkade i gjutjärn och även den har kopplingsdosan på toppen. WE i storlek har avtagbara fötter. Motorerna har dräneringspluggar som enkelt kan tas ur för att förhindra att kondensvatten samlas i motorn. Typ ME och T2A har i utförande v-ringstätningar runt axel. Övriga byggformer har radialtätningar. TERMISKA SKYDD Storlek har som standard termistorer i lindningen. Storlek kan fås med termoskydd i lindningarna mot beställning. För termistorer krävs ett utlösningsrelä. MÅTT OCH RESERVDELAR Måttskisser följer efter prislistorna. Efter dessa finns även reservdelar.
22 BUSCK IE2 2 poler 3000 rpm IP V, 50 Hz Verkningsgrad IE2 enligt IEC (0, kw) Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm db (A) m² MS56A-2* 0, ,35 0,65 57/-/- 0,32 6 2,2 58 0, ,8 MS56B-2* 0, ,40 0,69 62/-/- 0,42 6 2,2 58 0, ,2 MS63A-2* 0, ,55 0,75 63/-/- 0,63 6 2,2 61 0, ,0 MS63B-2* 0, ,71 0,78 65/-/- 0,88 6 2,2 61 0, ,4 MS71A-2* 0, ,97 0,79 70/-/- 1,3 6 2,2 64 0, ,6 MS71B-2* 0, ,42 0,79 71/-/- 1,9 6 2,2 64 0, ,1 ME80A-2 0, ,86 0,80 77,4/77,5/77,6 2,5 5,8 2,9 67 0, ,7 ME80B-2 1, ,52 0,82 79,6/79,7/77,2 3,7 6,8 3,5 67 0, ,5 ME90S-2 1, ,17 0,83 81,3/81,2/78,8 5,0 6,9 3,5 72 0, ME90L-2 2, ,54 0,84 83,3/83,7/81,9 7,3 7,9 4,1 72 0, ME100LA ,87 0,87 84,6/84,4/82,2 9,9 7,8 3,4 76 0, ME112M ,56 0,89 85,8/85,9/84,4 13,2 7,5 2,7 77 0, ME132SA-2 5, ,3 0,89 87,0/86,4/84,0 18,1 7,7 2,4 80 0, ME132SB-2 7, ,0 0,89 88,1/88,3/87,3 24,6 8,4 2,6 80 0, ME160MA ,7 0,89 89,4/89,4/88,1 35,9 7,6 2,4 86 0, ME160MB ,3 0,89 90,3/90,7/89,8 48,9 8 2,6 86 0, ME160L-2 18, ,9 0,90 90,9/91,4/90,8 60, , WE160MA ,5 0,90 89,9/89,7/88,1 35,7 7,5 2,2 68 0, WE160MB ,4 0,90 90,7/90,7/89,5 48,7 7,5 2,2 68 0, WE160L-2 18, ,3 0,91 91,2/91,2/90,1 60,1 7,5 2,2 68 0, WE180M ,1 0,91 91,5/91,2/89,6 71 7,5 2,0 73 0, WE200LA ,8 0,91 92,2/91,7/90,4 97 7,5 2,0 73 0, WE200LB ,5 0,91 92,6/92,6/91, ,5 2,0 73 0, WE225M ,0 0,91 93,1/92,7/91, ,5 2,0 75 0, WE250M ,8 0,90 93,4/93,0/91, ,5 2,0 78 0, WE280S ,91 94,0/93,5/92, ,5 2,0 79 0, WE280M ,91 94,5/94,1/92, ,5 2,0 79 0, WE315S ,91 94,6/93,9/92, ,1 1,8 80 1, WE315M ,91 94,8/94,2/92, ,1 1,8 80 1, WE315LA ,91 95,0/94,5/93, ,1 1,8 82 1, WE315LB ,91 95,7/95,3/94, ,1 1,8 82 2, WE355M ,90 95,4/94,8/93, ,1 1,6 83 3, WE355L ,91 95,9/95,3/93, ,1 1,6 83 3, * Berörs ej av IE-normen. 33
23 BUSCK IE2 4 poler 1500 rpm IP V, 50 Hz 34 Verkningsgrad IE2 enligt IEC (0, kw) Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm db (A) m² MS56A-4* 0, ,30 0,59 49/-/- 0,42 6 2,3 50 0, ,0 MS56B-4* 0, ,43 0,61 50/-/- 0,64 6 2,3 50 0, ,3 MS63A-4* 0, ,47 0,64 57/-/- 0,85 6 2,2 52 0, ,9 MS63B-4* 0, ,68 0,65 59/-/- 1,3 6 2,2 52 0, ,3 MS71A-4* 0, ,84 0,72 60/-/- 1,8 6 2,2 55 0, ,4 MS71B-4* 0, ,11 0,74 65/-/- 2,6 6 2,2 55 0, ,2 MS80A-4* 0, ,58 0,75 67/-/- 3,8 6 2,2 58 0, ME80B-4 0, ,79 0,76 79,6/80,2/78,3 5,0 5,3 2,8 58 0, ,5 ME90S-4 1, ,50 0,78 81,5/82,2/80,2 7,4 6,7 3,8 61 0, ,47 ME90L-4 1, ,65 0,79 82,8/83,4/81,8 10,1 7, , ,6 ME100LA-4 2, ,83 0,78 84,3/84,4/82,5 14,7 7,4 3,6 64 0, ME100LB ,33 0,80 85,8/86,0/84,3 20,0 7,8 3,8 64 0, ME112M ,23 0,81 86,6/87,2/86,2 26,6 7,1 3,1 65 0, ME132S-4 5, ,9 0,83 87,7/88,3/87,3 36,7 7,4 2,6 71 0, ME132MA-4 7, ,5 0,84 88,8/89,4/88,5 50,1 7,7 2,8 71 0, ME160M ,0 0,82 89,9/90,4/89,6 73 7,7 2,7 75 0, ME160L ,4 0,84 90,6/90,8/89,8 99 7,3 2,4 75 0, ,5 WE160M ,5 0,85 90,3/91,4/90,2 72 7,0 2,2 60 0, WE160L ,86 91,0/91,3/90,8 98 7,5 2,2 60 0, WE180M-4 18, ,86 91,3/91,8/90, ,5 2,0 65 0, WE180L ,86 91,8/92,5/90, ,5 2,0 65 0, WE200L ,89 92,5/94,0/91, ,2 2,2 68 0, WE225S ,87 93,9/93,3/93, ,2 2,2 68 0, WE225M ,87 93,3/93,7/92, ,2 2,2 68 0, WE250M ,89 93,9/94,0/92, ,2 2,2 69 0, WE280S ,87 94,1/94,2/92, ,2 2,2 70 1, WE280M ,87 94,3/94,2/93, ,2 2,2 70 1, WE315S ,88 94,8/94,3/92, ,9 2,1 74 3, WE315M ,88 94,9/94,9/92, ,9 2,1 74 3, WE315LA ,88 95,2/94,9/94, ,9 2,1 74 4, WE315LB ,88 95,2/94,9/93, ,9 2,1 76 4, WE355M ,91 95,3/95,2/93, ,1 2,1 79 7, WE355L ,89 95,7/95,2/94, ,9 2,1 80 9, * Berörs ej av IE-normen.
24 BUSCK IE2 6 poler 1000 rpm IP V, 50 Hz Verkningsgrad IE2 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm db (A) m² MS63A-6* 0, ,51 0,61 42/-/- 1,0 3,5 2,0 50 0, ,2 MS63B-6* 0, ,62 0,62 45/-/- 1,3 3,5 2,0 50 0, ,8 MS71A-6* 0, ,70 0,66 56/-/- 2,0 4,0 1,6 52 0, ,0 MS71B-6* 0, ,87 0,70 59/-/- 2,7 4,0 2,1 52 0, ,5 MS80A-6* 0, ,23 0,70 62/-/- 3,9 4,0 1,9 56 0, ,2 MS80B-6* 0, ,65 0,72 67/-/- 5,8 4,0 2,0 56 0, ,9 ME90S-6 0, ,01 0,71 75,9/75,9/74,3 7,8 4,7 3,1 58 0, ME90L-6 1, ,82 0,72 78,1/78,1/77,2 11,4 5 3,2 59 0, ME100L-6 1, ,71 0,73 79,8/79,8/78,5 15,2 5,9 3,1 61 0, ME112M-6 2, ,17 0,75 81,8/81,8/80,3 22,0 5,5 2,6 64 0, ME132S ,84 0,76 83,5/84,6/83,7 29,8 5,7 2,2 64 0, ME132MA ,86 0,77 84,9/85,7/84,6 39,8 6,2 2,4 68 0, ME132MB-6 5, ,0 0,77 86,0/86,0/84,3 54,7 6,7 2,6 68 0, WE160M-6 7, ,8 0,77 87,4/87,4/86,2 74 6,5 2,0 56 0, WE160L ,6 0,78 88,9/88,9/87, ,4 2,0 56 0, WE180L ,4 0,81 89,9/89,9/88, ,0 2,0 56 0, WE200LA-6 18, ,0 0,81 90,5/90,6/89, ,0 2,1 59 0, WE200LB ,6 0,81 90,9/90,9/89, ,0 2,1 59 0, WE225M ,84 91,8/91,8/90, ,0 2,0 61 0, WE250M ,87 92,3/92,4/91, ,0 2,1 61 0, WE280S ,86 92,8/92,7/91, ,0 2,1 66 1, WE280M ,86 93,2/93,2/92, ,0 2,1 66 1, WE315S ,85 93,8/93,5/92, ,0 2,0 70 3, WE315M ,85 94,2/93,7/92, ,0 2,0 70 4, WE315LA ,86 94,4/94,3/93, ,7 2,0 70 5, WE315LB ,86 94,6/94,4/93, ,7 2,0 70 5, WE355MA ,88 94,9/94,6/93, ,7 1,9 75 9, WE355MB ,88 95,1/94,9/94, ,7 1, , WE355L ,88 95,1/94,9/94, ,7 1, , * Berörs ej av IE-normen. 35
25 BUSCK IE2 8 poler 750 rpm IP V, 50 Hz 36 Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 4, 5 / 400 A V φ % Nm db (A) m² MS71A-8 0, ,48 0, ,26 3,0 1,5 50 0, ,0 MS71B-8 0, ,58 0, ,66 2,7 1,6 50 0, ,8 MS80A-8 0, ,84 0, ,53 2,8 1,5 52 0, ,9 MS80B-8 0, ,06 0, ,51 2,7 1,6 52 0, MS90S-8 0, ,35 0, ,2 2,8 1,6 56 0, MS90L-8 0, ,85 0, ,7 3,0 1,6 56 0, MS100LA-8 0, ,45 0, ,09 3,5 1,7 59 0, MS100LB-8 1, ,2 0, ,8 3,5 1,7 59 0, MS112M-8 1, ,3 0, ,2 4,2 1,8 61 0, MS132S-8 2, ,7 0, ,6 6 1,9 64 0, MS132M ,5 0, ,4 6 1,9 64 0, WE160MA ,3 0, ,0 2,1 53 0, WE160MB-8 5, ,5 0,74 86,0 72 6,0 2,1 53 0, WE160L-8 7, ,8 0,74 87,2 98 6,0 2,0 53 0, WE180L ,1 0,74 88, ,6 2,0 53 0, WE200L ,1 0,75 89, ,6 2,0 55 0, WE225S-8 18, ,6 0,76 90, ,6 1,9 55 0, WE225M ,76 90, ,6 1,9 55 0, WE250M ,79 91, ,6 1,9 58 0, WE280S ,79 92, ,6 1,9 58 1, WE280M ,79 92, ,6 1,9 58 1, WE315S ,81 93, ,6 1,8 63 4, WE315M ,81 93, ,6 1,8 63 5, WE315LA ,82 94, ,6 1,8 63 6, WE315LB ,82 94, ,4 1,8 63 7, WE355MA ,82 94, ,4 1, , WE355MB ,82 94, ,4 1, , WE355L ,83 95, ,4 1, ,9 2060
26 BUSCK IE2 FÖRHÖJD EFFEKT 400 V, 50 Hz Verkningsgrad IE2 enligt IEC (0, kw) Typ EffektVarvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud Längd Vikt kw rpm 4, 5 / 400 A V φ 100 / 75 / 50 % Nm db (A) mm 2 poler 3000 rpm MS56C-2 0, ,56 0,72 65/-/- 0, ,0 2, ,5 MS63C-2 0, ,05 0,78 65/-/- 1,30 6,0 2, ,9 T2A71C-2 0, ,8 0,79 74,8 2,55 5,7 2,2 65 * 7,0 T2A80C-2 1, ,2 0,84 81,3/82,0/80,4 5,0 6,0 2,2 70 * 12 T2A90LB ,1 0,85 84,6/84,8/83,7 9,9 7,9 2,2 74 * 19 T2A100LB ,8 0,87 85,8/86,0/84,5 13, ,9 2,2 74 * 25 ME112L-2 5, ,5 0,88 85, ,1 2, ME132L ,1 0,9 88, , ZWE200LC ,2 0,91 93,2/93,3/92, , ** 270 ZWE225M ,91 93,5/93,3/92, , ** 310 ZWE250M ,91 94,0/93,8/93, , ** poler 1500 rpm MS56C-4 0, ,5 0,63 52/-/- 1 6,0 2,2 51, ,5 MS63C-4 0, ,9 0,66 60/-/- 2 6,0 2,2 54, ,8 MS71C-4 0, ,6 0,75 66/-/- 4 6,0 2,2 57, ,3 T2A80C-4 1, ,7 0,72 81,4/81,6/79,6 8 6,0 2,2 67,0 * 12 T2A90LB-4 2, ,0 0,76 84,3/84,5/83,5 15 7,0 2,2 61,0 * 18 T2A100LC ,4 0,80 86,6/86,8/85,3 27 7,2 2,2 65, T2A112L-4 5, ,4 0,80 87,7/88,1/87,5 36, ,3 2,2 65, T2A132L ,1 0,85 89,8/90,1/89,3 71, ,2 2,2 68, ZWE180L ,0 0,87 92,592,3/91,7 194, ,8 3,0 70,0 ** 150 ZWE225M ,0 0,86 93,8/93,6/92,2 356, ,5 2,2 68,0 ** 395 ZWE250M ,0 0,89 94,1/93,9/92,8 487, ,2 2,2 68,0 ** 465 ZWE280M ,0 0,87 94,8/94,5/93,4 707, ,2 2,2 68,0 ** poler 1000 rpm MS71C-6 0, ,3 0,69 61/-/- 3, ,0 2,0 54, ,2 T2A80C-6 0, ,2 0,64 75,9/75,4/71,4 7, ,0 2,0 58, T2A90LB-6 1, ,9 0,70 79,8/79,8/78,0 15 6,2 2,7 60,0 * 18 T2A100LB-6 2, ,4 0,72 81,8/82,0/81,2 22 5,5 2,5 63,0 * 25 T2A112MB ,2 0,72 83,3/84,0/83,1 30 5,6 2,3 64,0 * 31 ME132L-6 7, ,5 0,77 85,0 75 7,9 2, * För måttskisser för typ T2A, se T3A under Busck IE3 då dessa har samma mått. ** För måttskisser för typ ZWE, se WE under Busck IE2 då dessa har samma mått. 37
27 BUSCK IE1 FÖR KORTTIDSDRIFT 4 poler 1500 rpm IP V, 50 Hz 38 S3-40% / S6-60% Verkningsgrad IE1 Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M J Vikt kw rpm 4, 5 / 400 V A φ % Nm m² MS80B-4 0, ,2 0, ,9 6 2,2 0, MS80C-4 1, ,0 0, ,5 6 2,2 0, MS90S-4 1, ,0 0,79 76,2 8,5 6 2,2 0, MS90L-4 1, ,0 0,80 78, ,2 0, MS100LA-4 2, ,5 0,81 81, ,2 0, MS100LB-4 3, ,6 0,81 82, ,2 0, MS100LC-4 4, ,6 0,82 84, ,2 0, MS112M-4 4, ,5 0,83 84, ,2 0, MS112L-4 6, ,8 0,83 85,7 41,8 7 2,2 0, MS132S-4 6, ,6 0,84 85, ,2 0, MS132MA-4 8, ,8 0,85 87, ,2 0,
28 BUSCK TVÅ HASTIGHETER Avtagande moment för fläkt och pumpdrift 2 / 4 poler 3000 / 1500 rpm Dahlanderlindad Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad Ist / I Mst / M Vikt MSD kw rpm 4, 5 / 400 V A φ % 80-2/4B 1,1/0, / ,8/1,5 0,82/0,59 79/64 7,5/4,6 3,4/2,5 11,5 90S-2/4 1,5/0, / ,5/1,5 0,84/0,60 82/71 7,5/5,5 2,6/3,2 15,5 90L-2/4 2,2/0, / ,5/2.0 0,86/0,62 83/73 8,0/5,8 3,6/3,6 18,5 100LA-2/4 3,0/0,8 2850/ ,0/2,2 0,90/0,72 81/77 8,0/5,5 2,1/1, M-2/4 4,5/1,3 2900/ ,5/3,0 0,93/0,81 84/81 9,5/6,5 2,3/1, S-2/4 6,0/1,6 2890/ ,5/3,9 0,92/0,79 83/80 9,0/6,0 2,5/1, M-2/4 9,0/2,5 2920/ /6,0 0,91/0,79 86/82 10,3/6,8 2,5/1, M-2/4 15/3,7 2930/ /8.5 0,91/0,76 86/86 8,0/6,4 2,5/2,3 100,5 160L-2/4 18.5/4,4 2940/ /10,5 0,91/0,74 88/87 9,5/7,0 3,0/2,7 115, / 6 poler 1500 / 1000 rpm Skilda lindningar Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad Ist / I Mst / M Vikt MSD kw rpm 4, 5 / 400 V A φ % 80A-4/6 0,37/0, / ,5/0,7 0,68/0,58 59/47 4,5/4,0 2,0/2,2 9,3 80B-4/6 0,55/0, / ,8/0,8 0,72/0,56 64/53 4,5/4,2 1,7/2,4 10,5 90S-4/6 0,75/0, / ,5/0,9 0,74/0,65 65/59 4,5/4,2 1,8/1,6 11,6 90LA-4/6 1,1/0, / ,2/1,5 0,74/0,68 68/64 4,5/4,2 1,9/2, LB-4/6 1,5/0,5 1420/ ,0/1,6 0,77/0,70 73/68 5,5/5,0 1,9/1,9 17,5 100LA-4/6 1,7/0,6 1430/ ,5/2,0 0,77/0,73 75/68 5,5/5,0 1,9/1, LB-4/6 2,2/0, / ,0/2,4 0,83/0,69 80/69 6,5/4,3 2,4/1,7 19,5 112M-4/6 3,0/1,0 1440/ ,5/3,0 0,84/0,72 82/72 7,5/4,5 2,2/1, S-4/6 4,0/1,3 1440/ ,0/4,0 0,81/0,73 80/73 3,8/5,5 2,3/1, MA-4/6 5,5/1,6 1450/ ,0/4,5 0,81/0,71 83/75 7,8/6,0 2,4/1, MB-4/6 6,0/2,0 1450/ ,0/5,5 0,80/0,74 84/77 7,8/6,0 2,5/1, / 8 poler 1500 / 750 rpm Dahlanderlindad Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad Ist / I Mst / M Vikt MSD kw rpm 4, 5 / 400 V A φ % 80A-4/8 0,55/0,09 141/ ,0/1,0 0,70/0,49 64,0/43,0 4,5/3,5 2,0/2,6 9,5 80B-4/8 0,75/0, / ,8/0,8 0,82/0,60 76,0/59,0 7,0/4,0 3,3/2, S-4/8 1,1/0, / ,0/1,5 0,79/0,47 75,0/53,0 5,8/3,6 2,3/3, L-4/8 1,5/0, / ,0/1,5 0,83/0,49 75,0/57,0 5,8/3,6 2,2/2, LA-4/8 2,2/0, / ,0/2,0 0,80/0,46 79,0/62,0 7,0/4,5 2,1/2, LB-4/8 3/0, / ,6/2,5 0,82/0,50 80,0/67,0 6,9/4,0 2,0/2, M-4/8 4/0, / ,5/3,0 0,84/0,53 82,0/72,0 7,5/2,5 1,9/1, S-4/8 5,5/1,1 1450/ ,0/4,0 0,85/0,54 84,0/74,0 8,5/5,0 2,1/1, M-4/8 7,5/1,5 1450/ ,0/5,8 0,83/0,51 85,0/75,0 9,2/5,0 2,2/2, M-4/8 8.9/ / ,0/7,0 0,83/0,53 87,0/79,0 8,7/4,5 2,4/1, LA-4/8 11/2,8 1460/ ,0/8,5 0,83/0,58 88,0/81,0 8,0/4,0 2,3/1, LB-4/8 15/3,5 1460/ ,3/11,5 0,83/0,56 89,0/82,0 7,5/4,0 2,2/1,6 105
29 BUSCK IE2 MÅTT 40 Mått Serie ME / MS Aluminium Typ ME / MS axel A B C H K D E F G DH AA L AC AD HD KK mm , ,2 M xM , ,5 M xM M xM ,5 M xM20 90S M xM20 90L M xM M * xM M xM25 132S M xM25 132M/L M xM25 160M M xM32 160L M xM32 Typ ME / MS B5- M N P S T LA , , , , , , , ,0 15 Typ ME / MS B14- M N P S T M5 2, M5 2, M6 2, M6 3, M8 3, M8 3, M8 3, M10 3, M10 3,5 Typ ME / MS B14 medium-* M N P S T M6 3, M8 3, M8 3, M8 3, M10 3, M10 3, M M12 4 * tillägg 120:- netto TBS TBW TBH KK E C B L K B5 TBS TBW T N E L LA TBS TBW B14 T E L F G P N DH D AC H AD AC AC M P M 4-S 4-S A AA TBH KK TBH KK HD HD
30 BUSCK IE2 MÅTT Mått Serie WE Gjutjärn Typ WE axel övrigt A B B1 C H K D E F G DH AA AB BB L HA AC HD KK* mm 160M M xM40 160L M xM40 180M ,5 M xM40 180L ,5 M xM40 200L M xM50 225S (4-8P) M xM50 225M (2P) M xM50 225M (4-8P) M xM50 250M (2P) M xM63 250M (4-8P) M xM63 280S (2P) M xM63 280S (4-8P) ,5 M xM63 280M (2P) M xM63 280M (4-8P) ,5 M xM63 315S (2P) M xM63 315S (4-8P) M xM63 315M (2P) M xM63 315M (4-8P) M xM63 315L (2P) M xM63 315L (4-8P) M xM63 315LB (4P) M xM63 355M (2P) ,5 M xM63 355M (4-8P) M xM63 355L (2P) ,5 M xM63 355L (4-8P) M xM63 * Alla WE har även en kabelförskruvning M Typ WE B5- M N P S T LA GA F DH D G P N E T LD LA C B BB L T LD LA AC HA o 45 M A AB S H HD S M P N HD E
31 BUSCK IE2 RESERVDELAR 42 Reservdelar Serie ME, MS, TA Motorstorlek Artikel Pris Kr Fläns B Fläns B Fläns B14 medium Lagersköld Fläkt, plast Fläktkåpa Kopplingsdosa exkl. lock Lock kopplingsdosa Kopplingsplint Fot, st Reservdelar Serie WE Motorstorlek Artikel Pris Kr Fläns B Lagersköld Fläkt, plast Fläktkåpa Kopplingsdosa exkl. lock Lock kopplingsdosa Kopplingsplint Fot, st
32 BUSCK IE2 KULLAGER OCH RADIALTÄTNINGAR Kullager och radialtätningar Motorstorlek Lager DE Lager NDE Radialtätning DE Tätning NDE V-ring MS56* Z Z 12x22x5 20,5x11x5 MS63* Z Z 12x24x5 22,5x11x7 MS71* Z Z 15x25x7 23,5x13,5x7 ME/MS80* Z Z 20x34x7 32,5x18,5x7 ME90* Z Z 25x37x7 36x23,5x7 ME100* Z Z 30x44x7 42x28,5x7 ME112* Z Z 30x44x7 42x28,5x8 ME132* Z Z 40x58x8 56x38x8 ME160* Z Z 45x65x8 63x43x8 WE Z Z 45x60x7 45x60x7 WE x70x8 55x70x8 WE180-4,6, x70x8 55x70x8 WE x80x12 60x80x12 WE200-4,6, x80x12 60x80x12 WE x80x12 60x80x12 WE225-4,6, x80x12 60x80x12 WE x90x12 65x90x12 WE250-4,6, x90x12 65x90x12 WE x85x12 70x85x12 WE280-4,6, x100x12 70x85x12 WE x110x12 85x110x12 WE315-4,6,8 NU x120x10 95x120x10 WE x120x10 95x120x10 WE355-4,6,8 NU x135x12 110x135x12 * I utförande v-ringstätningar på DE, i utförande radialtätningar på DE. 43
33 BUSCK UL-RECOGNIZED 2 poler 3600 rpm IP V, 60 Hz 44 Verkningsgrad NEMA Premium Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 460 V 4, 5 60 Hz / A φ 100 % Nm db (A) m² TM , ,35 0, ,31 6 2,2 58 0,0001 2,8 TM , ,40 0, ,40 6 2,2 58 0, ,2 TM , ,55 0, ,60 6 2,2 61 0, TM , ,71 0, ,83 6 2,2 61 0, ,4 TM , ,97 0, ,5 6 2,2 64 0, ,6 TM , ,42 0, ,8 6 2,2 64 0, ,1 TM , ,7 0, ,4 7, , TM , ,4 0, ,5 8,2 3,3 67 0, TM90S-2 1, ,1 0, ,7 8,6 3,2 72 0, TM90L-2 2, ,4 0,84 86,5 6,9 8,8 3,2 72 0, TM100L1-2 3, ,7 0,88 87,1 9,4 9,4 3,2 76 0, TM112M-2 4, ,3 0,90 88,5 12,6 10,5 3,2 77 0, TM132S1-2 6, ,0 0,89 89,5 17,2 10 3,2 80 0, TM132S2-2 8, ,4 0,90 90,2 23,4 10 3,2 80 0, TM160M1-2 12, ,9 0, ,0 9, , TM160M2-2 17, ,5 0, , , TM160L-2 21, ,7 0,89 91,7 57,1 9, , Verkningsgrad NEMA Premium 4 poler 1800 rpm IP V, 60 Hz Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M Ljud J Vikt kw rpm 4, 5 / 460 V 60 Hz A φ 100 % Nm db (A) m² TM , ,29 0, ,41 6 2,3 50 0, TM , ,36 0, ,61 6 2,3 50 0,0002 3,3 TM , ,45 0, ,81 6 2,2 52 0, ,9 TM , ,63 0, ,2 6 2,2 52 0, ,3 TM , ,68 0, ,6 6 2,2 55 0, ,4 TM , ,94 0, ,4 6 2,2 55 0, ,2 TM , ,05 0, ,5 6 2,2 58 0, TM , ,9 0,70 82,5 4,8 6,5 3,1 58 0, TM90S-4 1, ,6 0,72 84,1 7,0 7,2 3,5 61 0, TM90L-4 1, ,6 0,71 85,3 9,5 7,2 3,5 61 0, TM100L1-4 2, ,5 0,82 86,7 13,9 8 3,0 64 0, TM100L2-4 3, ,3 0,78 87,7 18,9 8,1 3,0 64 0, TM112M-4 4, ,9 0,82 88,6 25,2 8,5 3,5 65 0, TM132S-4 6, ,5 0,84 89,6 34,5 9,0 2,3 71 0, TM132M1-4 8, ,1 0,85 90,4 47,1 9 2,5 71 0, TM160M-4 12, ,7 0,84 91,4 68,6 8,0 2,6 75 0, TM160L-4 17, ,7 0,85 92,1 93,6 9, , Motorer under 0,75 kw är baserade på typ ME, se måttskisser under Busck IE2. Motorer över 0,75 kw är baserade på typ T3A, se måttskisser under Busck IE3.

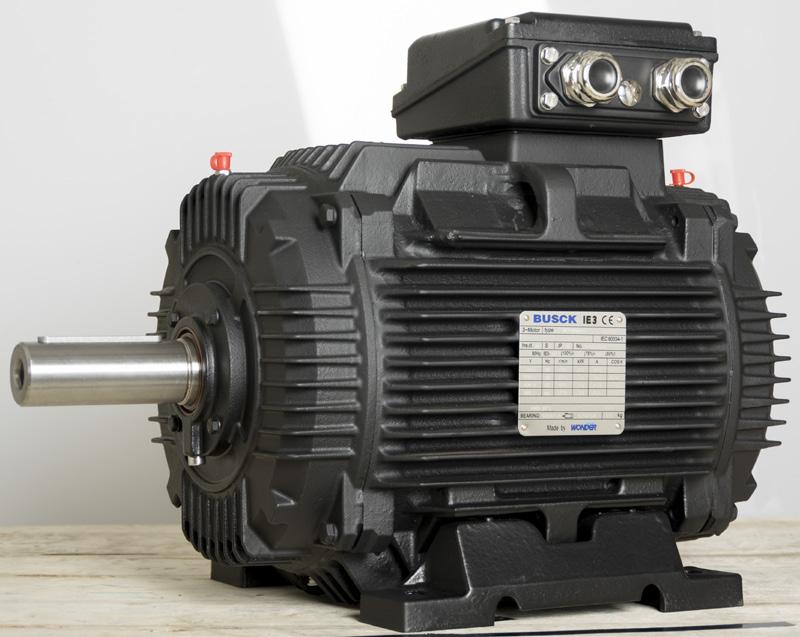

34 BUSCK HÖGTEMPERATURMOTORER 45 HÖGTEMPERATURMOTORER för virkestorkar eller andra applikationer med höga omgivningstemperaturer Busck högtemperaturmotorer är byggda för att tåla extrema miljöer med såväl höga temperaturer som aggressiv miljö. Motorerna är till verkade i gjutjärn och ytbehandlade såväl invändigt som utvändigt för att tåla luftfuktighet upp till hundra procent och omgivningstemperatur upp till 90 C med IEC effektuttag. Från storlek 160 och uppåt är erkningsgraden på dessa motorer mycket hög, motsvarande IE3. KAPSLINGSKLASS Motorerna är helkapslade, med kapslingsklass IP55. Utan fläkt och fläktkåpa. ISOLERING Motorerna är utförda enligt isolationsklass H. Klass B temperaturstegring. MEKANISKT UTFÖRANDE Från storlek 160 finns det FL-ar på kopplingsdosan. Märskylten är i rostfritt stål vilket garanterar läsbarheten. Färg på motorerna är svart RAL TERMISKA SKYDD Termistorer 180 C i lindningen. MÅTT OCH RESERVDELAR Storlek 160 och större är baserade på Busck IE3-motorer. Mindre storlekar baseras på samma motorserie men med verkningsgrad IE2. Mått på dessa finns på sidan 24. Reservdelar är samma som för WE och listas under Busck IE2 på sidan 25. Längd uppges i prislistan. SPÄNNING Motorerna är gjorda för 230 / 400 V ± 10 %, 50 Hz till och med 3 kw och 400 / 690 V ± 10 %, 50 Hz från 4 kw och uppåt. Andra spänningar går att få på begäran. SMÖRJNING OCH LAGER Motorerna är försedda med SKF C4 kullager. Eftersmörjning med dränering i båda ändar från storlek 160. Högtemperaturfett Mobil Mobilith SHC220.
35 BUSCK HÖGTEMPERATURMOTORER 4 poler 1500 rpm IP V, 50 Hz 46 Högtemperaturmotor Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M J Vikt Längd kw rpm 400 V A φ % Nm m² WT100LB ,4 0,78 86,2 20,0 9 2,4 0, WT112M ,9 0,83 87,0 26,3 8,4 2,3 0, WT132S-4 5, ,9 0,82 87,9 36,0 8,5 2,3 0, WT132MA-4 7, ,5 0,83 89,0 49,1 8,2 2,3 0, WT160M ,1 0,86 91,7 72,0 7,1 2,3 0, WT160L ,2 0,86 92,4 98,1 7,6 2,3 0, WT180M-4 18, ,4 0,85 92, ,6 2,3 0, WT180L ,0 0,85 93, ,6 2,3 0, WT200L ,4 0,88 93, ,5 2,3 0, WT225S ,9 0,86 94, ,5 2,3 0, WT225M ,8 0,86 94, ,5 2,3 0, WT250M ,0 0,88 95, ,3 2,3 0, WT280S ,87 95, ,4 2,3 1, WT280M ,86 95, ,4 2,2 1, poler 1000 rpm IP V, 50 Hz Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad M Ist / I Mst / M J Vikt Längd kw rpm 400 V A φ % Nm m² WT112M-6 2, ,0 0,75 84,3/85,2/84,3 21,9 4,9 1,9 0, WT132S ,7 0,75 85,6/86,0/84,8 29,5 5,9 2,4 0, WT132MA ,9 0,75 86,8/87,2/86,1 39,4 6,1 2,5 0, WT132MB-6 5, ,0 0,75 88,0/88,3/87,2 54,1 6,5 2,7 0, WT160M-6 7, ,8 0,77 89,5 73,5 6,0 2,3 0, WT160L ,1 0,76 90, ,7 2,8 0, WT180L ,5 0,80 91, ,5 2,2 0, WT200LA-6 18, ,4 0,82 92, ,4 2,2 0, WT200LB ,3 0,81 92, ,4 2,2 0, WT225M ,5 0,85 93, ,2 2,1 0, WT250M ,3 0,85 93, ,2 2,2 0, WT280S ,9 0,84 94, ,8 2,2 1, WT280M ,8 0,84 94, ,8 2,2 1,
36 BUSCK HÖGTEMPERATURMOTORER MÅTT Typ Fot Axel Övrigt KK SWE A B C H K D E F G DH AA AB BB L HA HD mm 100L M xM25 112M M xM32 132S M xM33 132M M xM32 160M M xM40 160L M xM40 180M ,5 M xM40 180L ,5 M xM40 200L M xM50 225S M xM50 225M M xM50 250M M xM63 280S ,5 M xM63 280M ,5 M xM63 47 KK HD H HA E C B BB L K A AB AA F G D DH

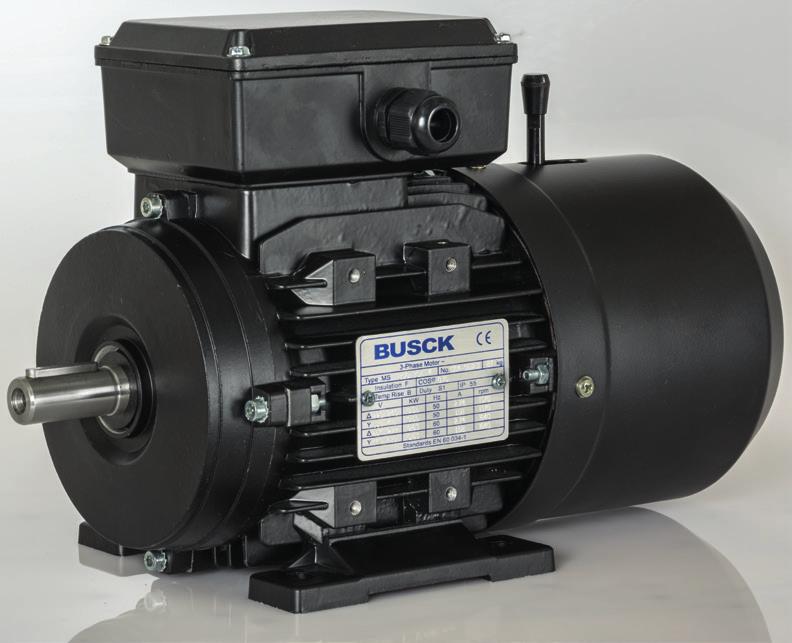

37 BUSCK BROMSMOTORER 48 BROMSMOTORER Busck bromsmotorer är utrustade med en likströmsskivbroms utan axiell förskjutning och med konstant bromsmoment i båda riktningarna. De flesta motorer vi lagerför har som standard en snabb halvvågslikriktare. KAPSLINGSKLASS Motorerna har kapslingsklass IP55. ISOLERING Motorerna är utförda enligt isolationsklass F. SPÄNNING Standardspänning är 230 / 400 V 50 Hz upp till och med 3 kw. Däröver är spänningen 400 / 690 V. SMÖRJNING OCH LAGER Motorerna har täta lager som är fettfyllda för många års drift. MEKANISKT UTFÖRANDE Busck bromsmotorer är tillverkade i aluminium och har löstagbara fötter. BROMS Motorerna är utrustade med en likströmsbroms som matas över en halvvägslikriktare. Till och med tre kw har bromsspolen en spänning på 103 V och likriktaren en snabb typ som matas 230 V. Från och med fyra kw är bromsspolen på 180 V och likriktaren matas 400 V. Bromsmomentet är fast och går ej att justera. MÅTT Måttskisser följer efter prislistorna.
38 BUSCK BROMSMOTORER 2 poler 3000 rpm Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad Bromsmoment Ist / I Mst / M Vikt MSBCCL kw rpm 4, 5 / 400 V A φ % Nm 63A 0, ,55 0, ,0 2,2 5,0 63B 0, ,71 0, ,0 2,2 5,5 71A 0, ,97 0, ,0 2,2 6,6 71B 0, ,42 0, ,0 2,2 7,1 80A 0, ,8 0, ,0 2, B 1, ,51 0,83 76,2 8 6,0 2, S 1, ,28 0,84 78,5 11 6,0 2, L 2, ,61 0, ,0 2, L ,03 0,87 82,6 23 7,0 2, M ,88 0,87 84,2 60 7,5 2, SA 5, ,5 0,88 85,7 80 7, SB 7, ,1 0,88 87,0 80 7, poler 1500 rpm Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad Bromsmoment Ist / I Mst / M Vikt MSBCCL kw rpm 4, 5 / 400 V A φ % Nm 63A 0, ,47 0, ,2 4,9 63B 0, ,68 0, ,2 5,3 71A 0, ,84 0, ,2 6,4 71B 0, ,11 0, ,2 7,2 80A 0, ,58 0, ,2 10,8 80B 0, ,9 0, ,2 11,8 90S 1, ,64 0,79 76, ,2 14,8 90L 1, ,45 0,8 78, ,2 17,3 100LA 2, ,8 0, , LB ,5 0,81 82, , M ,3 0,83 84, , S 5, ,0 0,84 85, , M 7, ,6 0, , M ,6 0,87 88, , L ,0 0,87 88, ,2 115
39 BUSCK BROMSMOTORER 50 6 poler 1000 rpm Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad Bromsmoment Ist / I Mst / M Vikt MSBCCL kw rpm 4, 5 / 400 V A φ % Nm 63A 0, ,51 0, ,5 2 5,2 63B 0, ,62 0, ,5 2 5,8 71A 0, ,70 0, ,6 7,0 71B 0, ,87 0, ,1 7,5 80A 0, ,23 0, ,0 1, B 0, ,65 0, S 0, ,18 0, ,5 2, L 1, ,0 0, ,5 2, L 1, ,85 0, , M 2, ,36 0, , S ,21 0, , M ,44 0,76 80,5 80 6, poler 750 rpm Typ Effekt Varvtal Pris Kr Ström Cos Verkningsgrad Bromsmoment Ist / I Mst / M Vikt MSBCCL kw rpm 4, 5 / 400 V A φ % Nm 71B 0, ,58 0, ,6 7,9 80A 0, ,84 0, ,7 1, B 0, ,06 0, ,8 1, S 0, ,35 0, ,7 1, L 0, ,85 0, ,8 1, LA 0, ,45 0, , LB 1, ,2 0, ,5 1, M 1, ,3 0, ,5 1,8 32
40 BUSCK BROMSMOTORER MÅTT Storlek Fot Axel Övrigt H A B C D E F G K AA AD HD AC L TBS TBW TBH ,2 5,8x8, ,5 7x x ,5 10x S x L x x x S x M x M/L / x F D B5 TBS TBW TBH G AC K E C B A L AA TBS TBW TBH KK KK H AD Storlek KK B5 N M P S T R 56 1-M16x1, M16x1, M20x1, , M20x1, , M20x1, , M20x1, M25x1, M25x1, M32x1, HD B14 P N N T R E TBS E T R TBW L L AC AC 4-S M P TBH KK 4-S HD M Storlek KK B14 N M P S T R 56 1-M16x1, M5 2, M16x1, M5 2, M20x1, M6 2, M20x1, M M20x1, M M20x1, M8 3, M25x1, M8 3, M25x1, M10 3, M32x1, M12 4 0

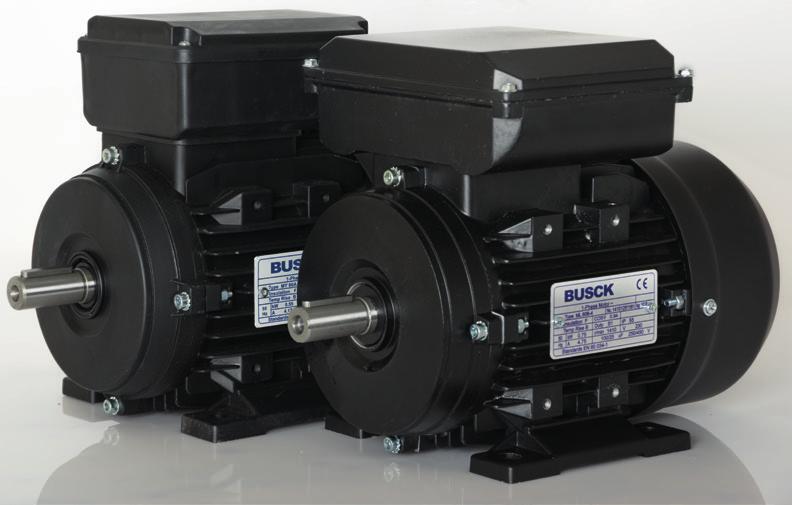

41 BUSCK 1-FASMOTORER 52 1-FASMOTORER För att en elmotor skall vara självstartande krävs ett roterande fält i motorn. I en 3-fasmotor åstadkommes detta genom fasförskjutningen i de tre faserna. I en 1-fasmotor krävs en extra lindning som matas med en spänning fasförskjuten i förhållande till spänningen över huvudlindningen. Denna fasförskjutning kan åstadkommas på olika sätt. 1-fasmotorerna brukar indelas efter sättet att alstra denna fasförskjutning. DRIFTKONDENSATOR En kondensator med låg kapacitans är permanent ansluten i serie med hjälplindningen. Startmomentet är lägre än för motorer med startkondensator. Driftprestandan är god. Denna typ är till exempel lämplig till fläktar och centrifugalpumpar. START- OCH DRIFTKONDENSATOR I detta fall är motorn försedd med två kondensatorer varav den ena bryts bort av en centrifugalbrytare eller ett relä när motorn kommit upp i varv. Kondensatorerna är dimensionerade så att båda i parallellkoppling ger optimala startförhållanden medan den fast inkopplade kondensatorn är dimensionerad med tanke på goda egenskaper i normal drift. LÅGT STARTMOMENT 1-fasmotorer med driftkondensator är tillverkade enligt europeisk standard IEC Motor erna är i aluminium, målade svarta och har löstagbara fötter. HÖGT STARTMOMENT 1-fasmotorer med start- och driftkondensator och centrifugalbrytare. Motorerna är tillverkade enligt europeisk standard IEC Motorerna är i aluminium och målade i kulör RAL LEVERANSTID Upp till 2,2 kw normalt från lager. MEKANISKT UTFÖRANDE Motorerna är i aluminium och målade i kulör RAL MÅTT OCH RESERVDELAR Måttabeller följer efter prislistorna. Under Busck IE2 finns reservdelar för ME listade. Dessa gäller även 1-fasmotorerna.
