2 Simogear Simogear är en ny konstruktion för växelmotorer som ersätter Flender Motox-växelmotorer. Simogear-motorer är 100 % kompatibla med Flender Motox-växelmotorer och andra ledande varumärken. Simogear erbjuder största möjliga energieffektivitet och en kompakt konstruktion. Simogear uppfyller gällande internationella förordningar. För att säkerställa att dina anläggningar och system drivs på ett effektivt sätt erbjuder vi energibesparande High Efficiency- (IE2) och Premium Efficiency-motorer (IE3) som uppfyller kraven i EU:s förordning nr 640/2009 som bygger på en minimieffektivitet som motsvarar IEC

3 Index Fördelar med Simogear... 4 Raka kuggväxelmotorer... 6 Vinkelkuggväxelmotorer Tappväxelmotorer Växelmotorer med adapter Servoadapter Simogear-montering i Helsingborg Kraftpaket för miljön Högeffektiva elmotorer och växellådor. Optimerad drift i kombination med den nya generationens frekvensomriktare. 3 3

4 Fördelar med Simogear Maxeffekt Minimiutrymme som krävs Simogear ( KA79-LE100KLK4E) 668,5 mm 78,5 mm Motox ( KA68-LA100ZLD4E) 747,0 mm Mer effekt på mindre utrymme! En integrerad lagersköld utgör gränssnittet mot växelenheten. Detta ger en kompakt konstruktion och minskar antalet gränssnitts- och tätningsplatser. För vinkelkuggväxelenheter har drevaxellagren optimerats. Det innebär att den totala längden och vikten minskat jämfört med föregående modeller. Viktiga fördelar: IEC-storleken bibehölls på motorn vid övergången från effektivitetsklass IE2 till IE3. Nytt växelmotorkoncept Lägre ljudnivåer! SIMOGEAR-växelmotorer är tysta. Ljudnivån minskas avsevärt tack vare den lägre omkretshastigheten för det första växelenhetssteget, vilket beror på konstruktionen med plug-in drev. Dessutom minskar ljudet ytterligare med hjälp av ljuddämpande fläktkåpor som är standard. När det handlar om en motor med broms kan den som tillval kapslas in för att minska ljudnivån ytterligare. Konstruktion med plug-in drev 4

5 Kompabilitet ger kostnadsbesparingar! SIMOGEAR-växelmotorer är helt kompatibla med andra ledande varumärken på marknaden. De kan lätt integreras i befintliga eller nya maskiner och system. Ett brett utbud av många storlekar säkerställer anpassning för växelmotorn för anläggningen eller systemet. Enkel att montera Pulsgivare Broms Backspärr Extern kylning Hög effektivitet lägre driftkostnader! Våra SIMOGEAR växelmotorer är helt unika tack vare hög verkningsgrad genom största delen av sortimentet. Till exempel : Vår 2-stegs vinkelkuggväxel är speciellt designad och utvecklad för transportörer. Verkningsgraden överstiger 96% och är möjlig att få i utväxlingar upp till i=60 Våra 2-stegs kugg och tappväxlar är lika imponerande och även de har en verkningsgrad som överstiger 96%. På SIMOGEAR är första drevet, pinionen, av s.k plug-in typ. Som konsekvens av detta kan SIMOGEAR ha en högre utväxling i första växelsteget än traditionellt byggda växlar där första drevet är av s-k plug-on typ. Därför kan vi i många fall använda en 2-stegs växel med HÖGRE verkningsgrad, när våra konkurrenter måste ta till en 3-stegs växel med korresponderande SÄMRE verkningsgrad. 5 5

6 Raka kuggväxelmotorer Funktioner Höga utväxlingar (plug-in drev) Goda ekonomiska prestanda Mycket energieffektiv (verkningsgrad på 97 % per steg) Stort effektintervall Mekanisk konstruktion Steg: 2 eller 3 Montering: fot- och flänsmonteringsversioner Axel: solid axel Vanliga tillämpningar Transportband Transport av förpackade varor Vertikalt transportband Pumpar Tekniska data raka kuggväxelmotorer Växelbeteckning Storlekar Z19...Z129 (2-stegs) D19...D129 (3-stegs) 10 (2 3-stegs) Vridmoment [Nm] Utväxling Motoreffektintervall [kw] 3, ,97 (2-stegs) 39, ,23 (3-stegs) 0,09-30 kw 6

7 Översiktstabell raka kuggväxelmotorer Översikt raka kuggväxelmotorer Typ Effekt in [kw] Varvtal [rpm] Axeldimension D Vridmoment ut [Nm] Sf=1 Z19 / D19 0,09-1,1 9, x Z29 / D29 0,09-3,0 6, x Z39 / D39 0,09-4,0 5, x Z49 / D49 0,09-5,5 3, x Z59 / D59 0,09-5,5 2, x Z69 / D69 0,09-9,2 2, x Z79 / D79 0,18-18,5 2, x Z89 / D89 0,55-22,0 3, x Z109 / D109 1,10-30,0 2, x Z129 / D129 1,10-30,0 2, x Sortimentet av raka kuggväxelmotorer håller på att utökas. Tre nya storlekar kommer att komplettera det befintliga sortimentet av raka kuggväxelmotorer och utöka effekten samt vridmomentet ut upp till Nm. 7 7

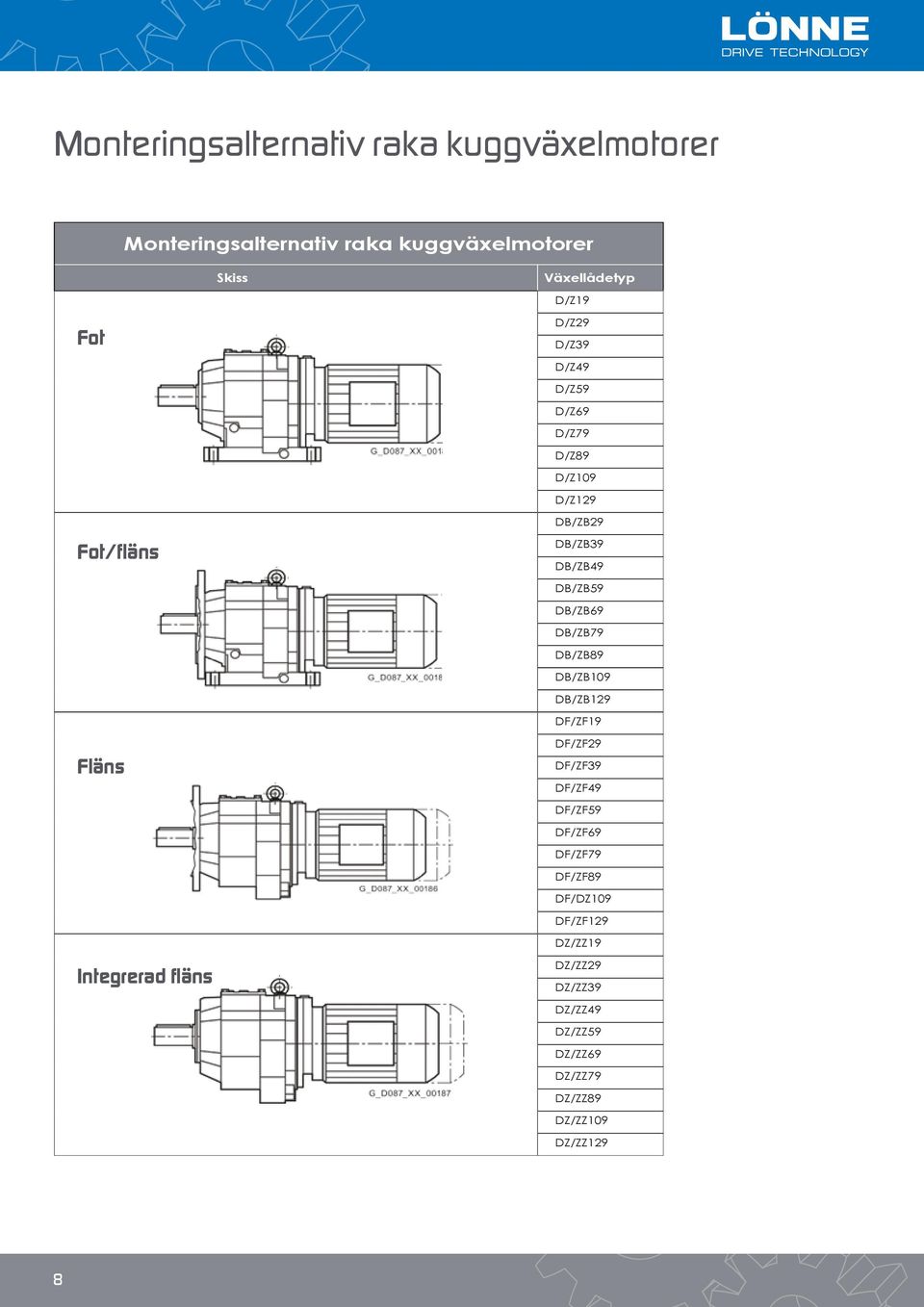

8 Monteringsalternativ raka kuggväxelmotorer Monteringsalternativ raka kuggväxelmotorer Skiss Växellådetyp D/Z19 Fot D/Z29 D/Z39 D/Z49 D/Z59 D/Z69 D/Z79 D/Z89 D/Z109 D/Z129 Fot/fläns DB/ZB29 DB/ZB39 DB/ZB49 DB/ZB59 DB/ZB69 DB/ZB79 DB/ZB89 DB/ZB109 DB/ZB129 DF/ZF19 Fläns DF/ZF29 DF/ZF39 DF/ZF49 DF/ZF59 DF/ZF69 DF/ZF79 DF/ZF89 DF/DZ109 DF/ZF129 DZ/ZZ19 Integrerad fläns DZ/ZZ29 DZ/ZZ39 DZ/ZZ49 DZ/ZZ59 DZ/ZZ69 DZ/ZZ79 DZ/ZZ89 DZ/ZZ109 DZ/ZZ129 8

9 Mått raka kuggväxelmotorer Fotmonterad rak kuggväxelmotor Fot-/flänsmonterad rak kuggväxelmotor Flänsmonterad rak kuggväxelmotor Integrerad fläns för rak kuggväxelmotor Viktigaste mått raka kuggväxelmotorer Typ/storlek ØD E F H BxA Ø S N M P N1 M1 Z19 / D x /140/160 80/95/ /115/130 Z29 / D x /140/160 80/95/ /115/130 Z39 / D x /160/200 80/110/ /130/165 Z49 / D x135 13, /160/200 95/110/ /130/165 Z59 / D x /200/ /130/ /165/215 Z69 / D x150 13, / / /215 Z79 / D x / / /265 Z89 / D x215 17, / / /300 Z109/D x / / /400 Z129 / D x / / /

10 Vinkelkuggväxelmotorer Funktioner Kan användas i trånga konstruktionsutrymmen Höga utväxlingar Mycket energieffektiv (Verkningsgrad på 98 % per steg) Hög effektdensitet Mekanisk konstruktion Steg: 2-3 Montering: fot- eller flänsmonteringsversioner, momentstag Axel: Solid axel, hålaxel Alternativ: Konstruktion med hålaxel och fjädernyckel, räfflad axel eller spännförband. Vanliga tillämpningar Bagageband Transport av förpackade varor Vajerlyft(lagerlogistik) Carriage-drivenheter Blandare Tekniska data vinkelkuggväxelmotorer 2-stegs 3-stegs Växelbeteckning B19...B49 K39...K129 Storlekar 4 7 Vridmoment [Nm] Utväxling 3, ,28 (2-stegs) 5, ,25 (3-stegs) Max motoreffekt [kw] 0,09-7,5 kw 0,09-30 kw 10

11 Översiktstabell vinkelkuggväxelmotorer 2-stegs vinkelkuggväxelmotor Typ Effekt in Varvtal Mått hålaxel Vridmoment ut [kw] [rpm] [Nm] Sf=1 B19 0,09-0,75 22, B29 0,09-3,0 20,5-783 *20/ B39 0,09-4, *30/35/ B49 0,09-7, stegs vinkelkuggväxelmotor Typ Effekt in Varvtal Mått hålaxel Vridmoment ut [kw] [rpm] [Nm] Sf=1 K39 0,09-4,0 6, K49 0,09-7,5 5, K69 0,09-7,5 4, K79 0,09-7,5 3, K89 0,25-15,0 4, K109 0,55-22,0 4, K129 1,1-30,0 4, * Standardmått. Sortimentet av vinkelkuggväxelmotorer håller på att utökas. Tre nya storlekar kommer att komplettera det befintliga sortimentet av vinkelkuggväxelmotorer och utöka effekten samt vridmomentet ut upp till Nm

12 Monteringsalternativ vinkelkuggväxelmotorer Skiss Växellådetyp B..29 B..39 B..49 K..39 K..49 K..69 K..79 K..89 K..109 K..129 B.F.29 B.F.39 B.F.49 K.F.39 K.F.49 K.F.69 K.F.79 K.F.89 K.F.109 K.F.129 B.Z.29 B.Z.39 B.Z.49 K.Z.39 K.Z.49 K.Z.69 K.Z.79 K.Z.89 K.Z.109 K.Z.129 BAD.29 BAD.39 BAD.49 KAD.39 KAD.49 KAD.69 KAD.79 KAD.89 KAD.109 KAD Fläns Integrerad fläns Momentarm Fot Monteringsalternativ vinkelkuggväxelmotorer

13 Mått vinkelkuggväxelmotorer Fotmonterad vinkelkuggväxelmotor Flänsmonterad vinkelkuggväxelmotor Integrerad fläns för vinkelkuggväxelmotor Momentarmsmonterad vinkelkuggväxelmotor Viktigaste mått vinkelkuggväxelmotorer Typ/storlek D D1xE F H C BxA Ø S N M P N1 M1 2-stegs B x40 52, x75 6, B29 *20/25 20x x /160 80/ /130 B39 *30/35/40 30x x / / /165 B x70 92, x stegs K x x K x x K x x130 13, K x x140 13, K x , x K x x K x x * Standardmått

14 Tappväxelmotorer Funktioner Kan användas i trånga konstruktionsutrymmen Höga utväxlingar (plug-in drev) Hålaxel på båda sidor möjligt Mycket energieffektiv (Verkningsgrad på 98 % per steg) Mekanisk konstruktion Steg: 2 eller 3 Montering: fot- eller flänsmonteringsversioner (B5, B14, blandare, extruderingsverktyg) momentstag Axel: Solid axel, hålaxel Alternativ: Konstruktion med hålaxel och fjädernyckel, axel eller spännförband Vanliga tillämpningar Bagageband Transport av förpackade varor Vajerlyft(lagerlogistik) Carriage-drivenheter Blandare Tekniska data tappväxelmotorer Växelbeteckning FZ29 FZ129 (2-stegs) FD29 FD129 (3-stegs) Storlekar 8 Vridmoment [Nm] Utväxling Motoreffektintervall [kw] 3, ,21 (2-stegs) 46, ,00 (3-stegs) 0,09 kw - 30 kw 14

15 Översiktstabell tappväxelmotorer Översikt tappväxelmotorer Typ Effekt in [kw] Varvtal [rpm] Mått håliaxel D Vridmoment ut [Nm] Sf=1 FZ29 / FD29 0,09-3,0 3, FZ39 / FD39 0,09-4,0 3, FZ49 / FD49 0,09-7,5 2, /540 FZ69 / FD69 0,09-7,5 2, FZ79 / FD79 0,25-15,0 2, FZ89 / FD89 0,55-22,0 2, FZ109 / FD109 1,1-30,0 2, FZ129 / FD129 1,1-30, Sortimentet av tappväxelmotorer håller på att utökas. Fem nya storlekar kommer att komplettera det befintliga sortimentet av tappväxelmotorer och utöka effekten samt vridmomentet ut upp till Nm

16 Monteringsalternativ tappväxelmotorer Monteringsalternativ tappväxelmotorer Skiss Växellådetyp FDAD./FZAD.29 FDAD./FZAD.39 FDAD./FZAD.49 FDAD./FZAD.69 FDAD./FZAD.79 FDAD./FZAD.89 FDAD./FZAD.109 FDAD./FZAD.129 FD.Z./FZ.Z..29 FD.Z./FZ.Z..39 FD.Z./FZ.Z..49 FD.Z./FZ.Z..69 FD.Z./FZ.Z..79 FD.Z./FZ.Z..89 FD.Z./FZ.Z..109 FD.Z./FZ.Z..129 Flänsmonterad Integrerad fläns FD.F./F.Z.F.29 FD.F./F.Z.F.39 FD.F./F.Z.F.49 FD.F./F.Z.F.69 FD.F./F.Z.F.79 FD.F./F.Z.F.89 FD.F./F.Z.F.109 FD.F./F.Z.F.129 FD../FZ..29 FD../FZ..39 FD../FZ..49 FD../FZ..69 FD../FZ.79 FD../FZ..89 FD../FZ..109 FD../FZ

17 Mått tappväxelmotorer Fotmonterad tappväxelmotor Flänsmonterad tappväxelmotor Integrerad fläns för tappväxelmotor Momentarmsmonterad tappväxelmotor Viktigaste mått tappväxelmotorer Typ/storlek D D1xE F C BxA S N M P N1 M1 FZ29/FD x 50 71, x 65 M8x /160 80/ /130 FZ39/FD x 50 72, x 77 M8x FZ49/FD x x 93 M10x FZ69/FD x , x 102 M12x FZ79/FD x , x 112 M12x FZ89/FD x , x 140 M16x FZ109/FD x x 165 M16x FZ129/FD x , x 205 M20x

18 Växelmotorer med adapter IEC-adapter Två alternativ: K2 Lång adapter med flexibel koppling för högt ingångsvridmoment och stötbelastning. Storlekar från: IEC80 till IEC160 B5-fläns K4 Kort adapter med styv axel mellan motoraxel och drev i 1 steg Storlekar från: IEC 63 till IEC 160 B5-fläns Servoadapter Två alternativ: KQ Servoadapter med flexibel koppling för motorer av typen 1FK7/1FT7, storlek från 703 till 710. K8 Styv koppling för motorer av typen 1PH8, storlek 808 och 810. Övrigt: NEMA-standardflänsar finns även från storlek 56 till

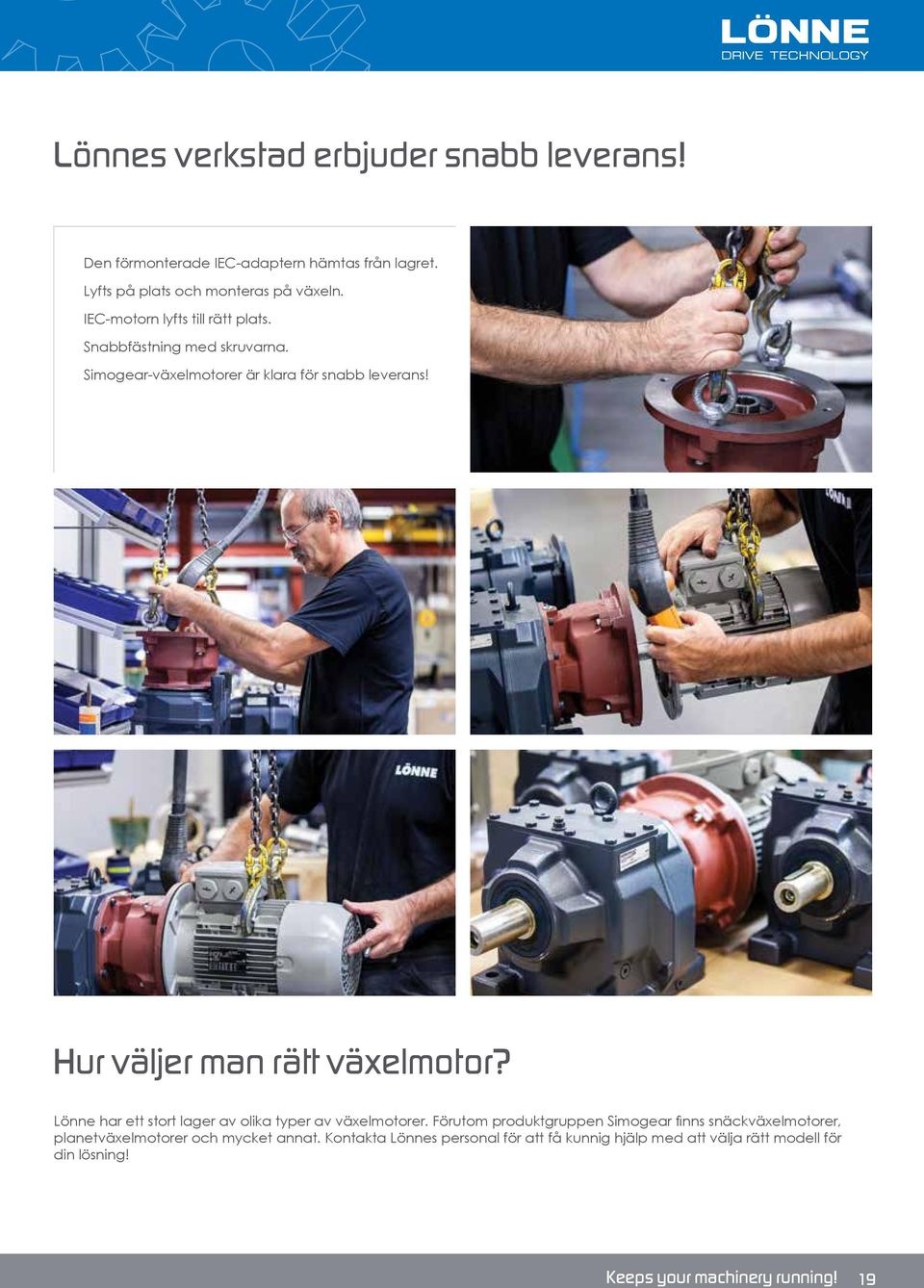

19 Lönnes verkstad erbjuder snabb leverans! Den förmonterade IEC-adaptern hämtas från lagret. Lyfts på plats och monteras på växeln. IEC-motorn lyfts till rätt plats. Snabbfästning med skruvarna. Simogear-växelmotorer är klara för snabb leverans! Hur väljer man rätt växelmotor? Lönne har ett stort lager av olika typer av växelmotorer. Förutom produktgruppen Simogear finns snäckväxelmotorer, planetväxelmotorer och mycket annat. Kontakta Lönnes personal för att få kunnig hjälp med att välja rätt modell för din lösning! 19 19
