1 Spare Part Catalog Reservdelskatalog Vertical

2

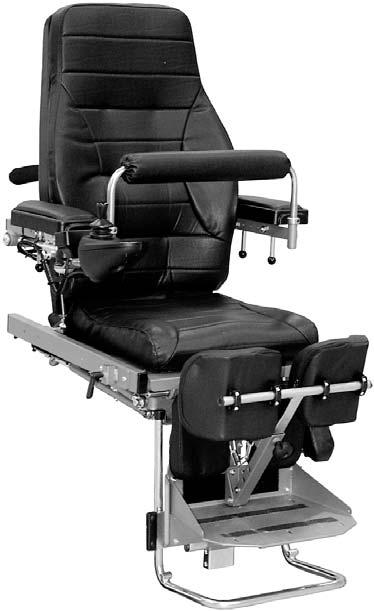

3 Vertical Spare Part Catalog Reservdelskatalog Produced and published by Permobil AB, Sverige Edition no. 2, Order no SV-0 PAB no: 1242:2 Framtagen och utgiven av Permobil AB, Sverige Utgåva 2, Artikelnr: SV-0 PAB nr: 1242:2

4 Spare Part Catalog Vertical Seat Table of Contents Contents Page Table of Contents....4 Catalog Organization...6 Position List...8 Ordering...10 Item Number Codes/Order Sample...12 Frame Junior Armrest Junior Seat Tilt 24 Manual/Electric Seat Tilt 16 Combi Control Electric Seat Tilt Back Rest Control Back Rest Electric Control Back Rest Combi Control Back Rest Combi Control Back Rest Manual Leg Rest Std Leg Rest Combi Leg Rest Stand-up Driving Leg Rest Junior VIII NL Frame Senior Arm Rest Senior Seat tilt 24 Manual/Electric Seat tilt 16 Combi Control Tilt Electric Control Back Rest Manual Control Back Rest Electric Control Back Rest Combi Control Back Rest Combi Leg Rest Std Leg Rest Combi Leg Rest Stand-up Driving Index Numerical Order Index Alphabetical Order ENG Index Alphabetical Order SV PAB 1242:

5 Reservdelskatalog Verticalsits Innehållsförteckning Innehåll Sida Innehållsförteckning...5 Katalogens Uppbyggnad...7 Beskrivning Positionslista...9 Beställningsförfarande...11 Koder Till Artikelnumret/Beställningsexempel...13 Ram Junior Armstöd Junior Sitslutning 24 Manuell/Elektrisk Sitslutning 16 Kombi Reglering Elektrisk sitslutning Ryggstöd Reglering Rygg Elektrisk Reglering Rygg Kombi Reglering Rygg Kombi Reglering Rygg Manuell Benstöd Standard Benstöd Kombi Benstöd Ståkörning Benstöd Junior VIII NL Ram Senior Armstöd Senior Sitslutning 24 Manuell/Elektrisk Sitslutning 16 Kombi Reglering Tilt Elektrisk Reglering Rygg Manuell Reglering Rygg Elektrisk Reglering Rygg Kombi Reglering Rygg Kombi Benstöd Standard Benstöd Kombi Benstöd Ståkörning Register Nummerordning Register Namnordning ENG Register Namnordning SV PAB 1242:

6 Spare Part Catalog Vertical Seat Catalog Organization The catalog is composed of three sections: The first section, pages 6-12, describes the structure of the catalog and shows how to use the item numbers when ordering spare parts. This section also contains a sample order. The second section, pages shows exploded diagrams and position lists. The third section, pages consists of two indexes; one with the parts in numerical order and the other is alphabetized by part name. Position List Description The Position list consists of: A = B = Indicates the sparepart-group covered by the catalog. Indicates part of the sparepart-group and picture number. C = under C there are five columns: 1 = Position number 2 = Total number of given pos-no. 3 = Part number 4 = Name in English and Swedish 5 = Remarks Main Part A main part does not have by any dots before the name. Number The number stated before a main part indicates the total number for the entire wheelchair. Sub-part A sub-part has from one to three dots before the name. One dot before the name indicates that the part is included in the closest part above without a dot. A part with two dots is included in the closest part above one dot. A part with three dots is included in the closest part above two dots. Number The number stated before a sub-part refers to what is included in a main part. Even if there are three of a main part the number of sub-parts refers to how many are included in one main part only. Example 1: Screw kit armrest, pos 2, includes the following parts with one dot before the name, in other words pos Example 2: When a armrest body (pos. 7) is ordered, the number stated in the catalog is two. In other words there are two armrest bodies on the chair. But if you look at the sub-parts (pos 8-31) the number is only half of what is required to equip the chair with two complete armrest bodies. The numbers before the sub-parts refer to the number of details for one armrest body only. PAB 1242:

7 Reservdelskatalog Verticalsits Katalogens Uppbyggnad Katalogen är uppbyggd i tre delar: Första delen, sid 7-13, beskriver hur katalogen är uppbyggd samt visar hur artikelnumret används vid beställning av reservdel. I denna del finns även ett beställningsexempel. Andra delen, sid 14-27, visar sprängskisser och positionslistor. Tredje delen, sid 28-43, består av två register; ett i artikelnummerordning och ett i namnordning. Beskrivning av positionslistor Pos-listan består av: A = B = visar vilken reservdelsgrupp katalogen beskriver. visar vilken del av gruppen som avses samt bildnummer. C = under C finns fem kolumner: 1 = Positionsnummer 2 = Antal av aktuellt pos-nr. 3 = Detaljnummer 4 = Benämning på svenska och engelska 5 = Anmärkning (exempel) Huvudartikel En huvudartikel har ingen markering (punkt) framför benämningen. Antal Det angivna antalet framför en huvudartikel är det sammanlagda antalet för hela produkten. Underartikel En underartikel har en till tre punkter framför benämningen. En punkt framför benämningen markerar att artikeln ingår i närmsta artikel ovanför, utan punkt. Artikel med två punkter ingår i närmsta artikel ovanför med en punkt. Artikel med tre punkter ingår i närmsta artikel ovanför med två punkter. Antal Det angivna antalet framför en underartikel avser vad som ingår i en huvudartikel. Även om det finns tre stycken av huvudartikeln, anger antalet underartiklar hur många som ingår i endast en huvudartikel. Ex 1: I skruv sats armstöd. Pos. 2, ingår de efterföljande poser som har en punkt före beteckningen, Alltså i pos 2 ingår poserna 3 till 5. Ex 2: Beställs en armstöds-stomme, pos. 7, så står det att antalet är två. Det finns med andra ord två armstöds-stommar på denna stol. Men om man tittar på antalet underartiklar, pos. 8-31, är antalet bara hälften av vad som behövs för att få stolen komplett med två armstöds-stommar. Här avser antalet endast ett av armstöds-stommarna. PAB 1242:

8 Spare Part Catalog Vertical Seat Description Position List A B Spare Part Catalog Vertical Seat Arm Rest Junior - Picture 14 C Pos Pcs Part Description Benämning Remark no no Anmärkning ARMR PADD 250 C HV ARMST.STOPPN 250 C HV R/L, H/V ARMR PADD 300 C HV ARMST.STOPPN 300 C HV R/L, H/V ARMR PADD 350 C HV ARMST.STOPPN 350 C HV R/L, H/V ARMR PADD 400 C HV ARMST.STOPPN 400 C HV R/L, H/V SCREW KIT ARMR SKRUVSATS ARMST Ex *ARMR SUPP PLATE *ARMST.GÄNGPLATTA *WASH ISO 7089 M4 fzb *BRICKA ISO 7089 M4 fzb *SCREW ISO 4762 M4x12 fzb *SKRUV ISO 4762 M4x12 fzb ARMR BODY 250 C CII HV ARMST.STOMME 250 C CII HV ARMR BODY 300 C CII HV ARMST.STOMME 300 C CII HV ARMR BODY 350 C CII HV ARMST.STOMME 350 C CII HV ARMR BODY 400 C CII HV ARMST.STOMME 400 C CII HV ARMR BODY PARA MOVE ARMST STOMME PARA Ex *T-BRACK SHORT ARMR PLG *T-FÄSTE KORT ARMST PLG *ARMR GUIDE PLATE *ARMST.LEDPLÅT *ARMR GUIDE PLATE 400 PLG *ARMST.LEDPLÅT 400 PLG *SCREW ISO 7380 M10x16 fzb *SKRUV ISO 7380 M10x16 fzb *WASH BRB 10.5x22x2 fzb *BRICKA BRB 10.5x22x2 fzb *CUP SPRING 28x14.2x1 *BRICKFJÄDER 28x14.2x *LINK SCREW PLG ARMR *LÄNKSKRUV ARMST PLG *ARMR BRACK PLG ARMR *ARMST.FÄSTE PLG ARMST **PLAST PLUG VL 25x15 **PLASTPL VL 25x *CLAMP RING ARMR C GN HV *KLÄMR ARMST.LED C GN HV **SCREW ISO 4762 M8x22 fzb **SKRUV ISO 4762 M8x22 fzb **WASH ISO 7089 M8 fzb **BRICKA ISO 7089 M8 fzb *SCREW ISO 4762 M5x6 fzb *SKRUV ISO 4762 M5x6 fzb *HANDLE KNOB 20 M5 *HANDTAGSKULA 20 M *PANEL HOLD BRACK *PANELHÅLL.FÄSTE ARMST **SCREW ISO 4762 M6x20 fzb **SKRUV ISO 4762 M6x20 fzb **WASH ISO 7089 M6 fzb **BRICKA ISO 7089 M6 fzb **WASH ISO 7089 M4 fzb **BRICKA ISO 7089 M4 fzb **SCREW ISO 4762 M4x10 fzb **SKRUV ISO 4762 M4x10 fzb *CHEST ROLL BRACK HV *BRÖSTRULLEFÄSTE HV *SPACER DIN 988 8X14X0.3 *BRICKA DIN 988 8X14X *LOCK NUT ISO 7040 M8 fzb *LÅSMUTTER ISO 7040 M8 fzb *STOP COLLAR ARMR *STOPPRING ARMST PAB 1242:

9 Reservdelskatalog Verticalsits Beskrivning Positionlista A B Reservdelskatalog Verticalsits Armstöd junior - bild 14 C Pos Pcs Part Description Benämning Remark no no Anmärkning ARMR PADD 250 C HV ARMST.STOPPN 250 C HV R/L, H/V ARMR PADD 300 C HV ARMST.STOPPN 300 C HV R/L, H/V ARMR PADD 350 C HV ARMST.STOPPN 350 C HV R/L, H/V ARMR PADD 400 C HV ARMST.STOPPN 400 C HV R/L, H/V SCREW KIT ARMR SKRUVSATS ARMST Ex *ARMR SUPP PLATE *ARMST.GÄNGPLATTA *WASH ISO 7089 M4 fzb *BRICKA ISO 7089 M4 fzb *SCREW ISO 4762 M4x12 fzb *SKRUV ISO 4762 M4x12 fzb ARMR BODY 250 C CII HV ARMST.STOMME 250 C CII HV ARMR BODY 300 C CII HV ARMST.STOMME 300 C CII HV ARMR BODY 350 C CII HV ARMST.STOMME 350 C CII HV ARMR BODY 400 C CII HV ARMST.STOMME 400 C CII HV ARMR BODY PARA MOVE ARMST STOMME PARA Ex *T-BRACK SHORT ARMR PLG *T-FÄSTE KORT ARMST PLG *ARMR GUIDE PLATE *ARMST.LEDPLÅT *ARMR GUIDE PLATE 400 PLG *ARMST.LEDPLÅT 400 PLG *SCREW ISO 7380 M10x16 fzb *SKRUV ISO 7380 M10x16 fzb *WASH BRB 10.5x22x2 fzb *BRICKA BRB 10.5x22x2 fzb *CUP SPRING 28x14.2x1 *BRICKFJÄDER 28x14.2x *LINK SCREW PLG ARMR *LÄNKSKRUV ARMST PLG *ARMR BRACK PLG ARMR *ARMST.FÄSTE PLG ARMST **PLAST PLUG VL 25x15 **PLASTPL VL 25x *CLAMP RING ARMR C GN HV *KLÄMR ARMST.LED C GN HV **SCREW ISO 4762 M8x22 fzb **SKRUV ISO 4762 M8x22 fzb **WASH ISO 7089 M8 fzb **BRICKA ISO 7089 M8 fzb *SCREW ISO 4762 M5x6 fzb *SKRUV ISO 4762 M5x6 fzb *HANDLE KNOB 20 M5 *HANDTAGSKULA 20 M *PANEL HOLD BRACK *PANELHÅLL.FÄSTE ARMST **SCREW ISO 4762 M6x20 fzb **SKRUV ISO 4762 M6x20 fzb **WASH ISO 7089 M6 fzb **BRICKA ISO 7089 M6 fzb **WASH ISO 7089 M4 fzb **BRICKA ISO 7089 M4 fzb **SCREW ISO 4762 M4x10 fzb **SKRUV ISO 4762 M4x10 fzb *CHEST ROLL BRACK HV *BRÖSTRULLEFÄSTE HV *SPACER DIN 988 8X14X0.3 *BRICKA DIN 988 8X14X *LOCK NUT ISO 7040 M8 fzb *LÅSMUTTER ISO 7040 M8 fzb *STOP COLLAR ARMR *STOPPRING ARMST PAB 1242:

10 Spare Part Catalog Vertical Seat Ordering When placing an order the following information must always be provided: Number Wheelchair model Wheelchair serial number (located on the frame) Part name (as stated in the spare part catalog) Part number (Part number instructions follow below.) Part Number A part number consists of three parts: 1 = Item number 2 a = Color code plastic/paint 2 b = Color code upholstery (upholstered parts) 3 = Form a 2b 3 1. The item number consits of six digits and is the part s ID-number and forms the body of the part number. 2a. Code position 2a always states the color of a plastic or painted surface. The code for galvanized/untreated is also stated here. If the item is not upholstered the code position 2b is excluded from the part number. 2b. When a part has padded details with upholstery in addition to plastic or painted surfaces the code position 2b indicates the type of upholstery. Occasionally a part consists of plastic, painted surface(s) and upholstery. It is then assumed that the color is Anthracite grey (code 38). In such cases code position 2a refere to the plastic and code position 2b refers to the type of upholstery. 3. The last digit refers to the form of the part; Right, Left or Neutral. It is also indicated here if the part is sold in packages. Please refer to the list of codes that follows. PAB 1242:

11 Reservdelskatalog Verticalsits Beställningsförfarande Vid beställning av reservdelar skall följande alltid anges: Antal Rullstolsmodell Rullstolens tillverkningsnummer (återfinns på ramen) Artikelns benämning (använd samma som i reservdelskatalogen) Artikelnummer (Hur du anger artikelnummer framgår nedan.) Artikelnummer Artikelnumret består av tre delar: 1 = Detaljnummer 2 a = Färgkod plast/lack 2 b = Färgkod klädsel (artikel med klädsel) 3 = Utförande a 2b 3 1. Detaljnumret som består av sex siffror, är artikelns ID-nummer och bildar stommen i artikelnumret. 2a. Kodplats 2a anger alltid färgen på plast eller lackad yta. Här anges också koden för förzinkad/obehandlad. Om detaljen inte har klädsel, utesluts kodplats 2b i artikelnumret. 2b. När en artikel förutom plast eller lackad yta, även består av stoppade detaljer med klädsel, anger kodplats 2b typ av klädsel. Ibland händer det att en artikel består av både plast, lackad yta och klädsel. Då förutsätts att lacken är Antracitgrå (kod 38). I kodplats 2a anges i detta fall plasten och i kodplats 2b, typ av klädsel. 3. Sista siffran anger artikelns utförande; Höger, vänster eller neutral. Här anges även om artikeln säljs i flerpack. Se lista över koder. PAB 1242:

12 Spare Part Catalog Vertical Seat Item Number Codes/Order Sample Part Number Codes Color Codes for Plastic and Painted Surfaces (a) 00 Black 19 White Metallic (resembles silver) 02 Red 20 Black Metallic 03 Orange 28 Sparkling Grey 04 Yellow 29 White Metallic/Anthracite Grey 06 Blue 36 Dark Blue 08 Grey 38 Anthracite Grey 09 White 39 Carbon fibre silver 14 Carbon fibre gold 40 Black Structure varnish 16 Blue Metallic 99 Galvanized, untreated or when there is no dominant color. Remark: For more detailed information about a specific product, please contact Permobil. Color Codes for Upholstery (2b) 80 Check (Grey base white black grid) 90 Skai (black imitation lether) Form Codes (3) 0 Neutral 1 Right 2 Left Sample Order This is how to order a knee stop : Find pos. 7 and make a note of the item number. Your frame is painted sparkling grey and your seat cushion is covered with leatherette so you want a spakling grey knee stop covered with leatherette. Find the code for sparkling gray in the list of color codes for plastic and painted surfaces. Find the form code for leatherette in the list of form codes for upholstery. The part number is as follows: FOOTPL FOTPL ROLL 48MM RULLE 48mm CHAIN KNEE STOP KEDJA KNÄSTOPP SECURING PLATE LÅSBLECK STAR HANDLE KNEESTOP LÅSRATT KNÄSTOPP WEB BELT KNEE STOP BAND KNÄSTOPP KNEE STOP KNÄSTOPP ROLL 25MM RULLE 25mm INNER SECT BELT LEG I.PROFIL BAND OUTERPR UPPER GUIDE LEG YTTERPR Ö.LED BENSTÖD BRACK KNEE STOP HOLD FÄSTE KNÄSTOPPSHÅLLARE SUPP FRAME INCL. WHEELS STÖDBÅGE KNEE STOP HOLD KNÄSTOPPSHÅLL SHAFT FOOTPL.HINGE AXEL FOTPL.LED OUT SECT FOOPL HINGE Y.PROFIL FOTPL.LED FOOTPL HINGE FOTPL.LED SCREW ISO 7380 M6x10 fzb SKRUV ISO 7380 M6x10 fzb SCREW ISO 7380 M6x12 fzb SKRUV ISO 7380 M6x12 fzb PAB 1242:

13 Reservdelskatalog Verticalsits Koder Till Artikelnummret/Beställningsexempel Koder till artikelnumret Färgkoder plast och lackade ytor (2a) 00 Svart 19 Vitmetallic (liknande silver) 02 Röd 20 Svartmetallic 03 Orange 28 Gråmetallic 04 Gul 29 Silver/antracitgrå 06 Blå 36 Mörkblå 08 Grå 38 Antracitgrå 09 Vit 39 Kolfiber silver 14 Kolfiber guld 40 Svart strukturlack 16 Blåmetallic 99 Förzinkad, obehandlad eller om ingen dominant färg finns. Anm: För mer exakt information om vad som gäller för respektive produkt, kontakta Permobil AB. Färgkoder klädsel (2b) 80 Check (grå bas med svart rutsystem) 90 Skai (svart syntetläder) Koder utförande (3) 0 Neutral 1 Höger 2 Vänster Beställningsexempel Så här beställer Du ett Knästopp : Leta fram pos. 7 och anteckna detaljnumret. Din ram är gråmetallic och dina dynor är kläda med skai, alltså vill du ha ett knästopp med gråmetallic lack och skai klädsel. Sök i färgkodstabellen för plaster och lackade ytor efter färgkoden för gråmetallic. Kontrollera vilken kod skai-utförandet har i tabellen för förgkoder klädsel. Artikelnumret kommer då att se ut enligt följande: FOOTPL FOTPL ROLL 48MM RULLE 48mm CHAIN KNEE STOP KEDJA KNÄSTOPP SECURING PLATE LÅSBLECK STAR HANDLE KNEESTOP LÅSRATT KNÄSTOPP WEB BELT KNEE STOP BAND KNÄSTOPP KNEE STOP KNÄSTOPP ROLL 25MM RULLE 25mm INNER SECT BELT LEG I.PROFIL BAND OUTERPR UPPER GUIDE LEG YTTERPR Ö.LED BENSTÖD BRACK KNEE STOP HOLD FÄSTE KNÄSTOPPSHÅLLARE SUPP FRAME INCL. WHEELS STÖDBÅGE KNEE STOP HOLD KNÄSTOPPSHÅLL SHAFT FOOTPL.HINGE AXEL FOTPL.LED OUT SECT FOOPL HINGE Y.PROFIL FOTPL.LED FOOTPL HINGE FOTPL.LED SCREW ISO 7380 M6x10 fzb SKRUV ISO 7380 M6x10 fzb SCREW ISO 7380 M6x12 fzb SKRUV ISO 7380 M6x12 fzb PAB 1242:

14 Spare Part Catalog Vertical Seat Frame Junior - Picture 14 Reservdelskatalog Verticalsits Ram Junior - Bild , , PAB 1242:

15 Spare Part Catalog Vertical Seat Frame Junior - Picture 14 Reservdelskatalog Verticalsits Ram Junior - Bild 14 Pos Pcs Part Description Benämning Remark no. number Anmärkning SEAT CUSH ERGO 350x350 SITSDYNA ERGO 350x SCREW ISO 7380 M5x10 fzb SKRUV ISO 7380 M5x10 fzb SEAT PLATE SITSPLATTA *PLAST PLUG SEAT PLATE *PLASTPL SITSPLÅT C HV *VELCRO HOOK SELF.ADHES *KARDBORR HAKE *DECAL SEAT DEPTH ADJUST *DEKAL SITSDJUP INST SEAT PLATE (MOVEABLE) SITSPLATTA (FLYTTBAR) *VELCRO HOOK SELF.ADHES *KARDBORR HAKE *DECAL *DEKAL SEAT FRAME SITSRAM *DECAL *DEKAL *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb *CABLE TIE HOLD TM 2 S8 *BUNTBANDSFÄSTE TM 2 S *PLAST PLUG FRAME C CII *PLASTPL RAM C CII *SLIDE BEAR A *GLIDLAGER A CIRCLIP DIN 471 Ø14 SPÅRRING DIN 471 Ø SHAFT UPPER LEGREST HV AXEL ÖVRE BENSTÖD HV SAFETY DEVICE FRAME-ACTU KLÄMSKYDD SITSRAM-S.DON *LOCK NUT ISO 7040 M5 fzb *LÅSMUTTER ISO 7040 M5 fzb *SAFETY DEVICE ANGEL *KLÄMSKYDDSVINK RAM *SCREW ISO 7380 M5x12 fzb *SKRUV ISO 7380 M5x12 fzb *PROTECT PLATE SWITCH *SKYDDSPLÅT SWITCH RAM *SCREW ISO 7380 M3x14 fzb *SKRUV ISO 7380 M3x14 fzb *SAFETY DEVICE PIN FRAME *KLÄMSKYDDSPINNE RAM *CABLE TIE SST2S-MO *BUNTBAND SST2S *CABLE PINCH SAFETY DEVICE *KABL KLÄMSKYDD HVII VII *CABLE TIE HOLD TM 2 S8 *BUNTBANDSFÄSTE TM 2 S *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb *CABLE TIE SST1.5S-MO *BUNTBAND SST1.5S-O CABLE GALVANIC JUNCTION KABL GALV FÖRB L= *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb SCREW DIN7991 M8x50 fzb SKRUV DIN7991 M8x50 fzb SCREW DIN7991 M10x50 fzb SKRUV DIN7991 M10x50 fzb ACTU SLEEVE 30 S.DONSHYLSA SCREW ISO 7380 M4x8 fzb SKRUV ISO 7380 M4x8 fzb PROTECT ACTU BRACK HV SKYDDSKÅPA S.DONSFÄSTE LOCK NUT ISO 7040 M6 fzb LÅSMUTTER ISO 7040 M6 fzb WASH ISO 7089 M6 fzb BRICKA ISO 7089 M6 fzb ROLL 30mm V RULLE 30mm V WEB BELT TIGHTENER LEG HV BANDSTRÄCKARE BENSTÖD SCREW ISO 4762 M6x50 fzb SKRUV ISO 4762 M6x50 fzb SCREW ISO 4762 M6x45 fzb SKRUV ISO 4762 M6x45 fzb STROKE COMPRESSOR HVII STÖTDÄMPARE HVII SPACER 10 Y20 DISTANS 10 Y20 PAB 1242:

16 Spare Part Catalog Vertical Seat Frame Junior - Picture 16 Reservdelskatalog Verticalsits Ram Junior - Bild , , PAB 1242:

17 Spare Part Catalog Vertical Seat Frame Junior - Picture 16 Reservdelskatalog Verticalsits Ram Junior - Bild 16 Pos Pcs Part Description Benämning Remark no. number Anmärkning SCREW ISO 4762 M8x30 fzb SKRUV ISO 4762 M8x30 fzb NUT ISO 4032 M8 fzb MUTTER ISO 4032 M8 fzb BRACK FALL DOWN FÄSTE RASSKYDD SITSRAM *SCREW ISO 4762 M8x25 fzb *SKRUV ISO 4762 M8x25 fzb *WASH ISO 7089 M8 fzb *BRICKA ISO 7089 M8 fzb SAFETY DEVICE FRAME KLÄMSKYDD RAM UNDRE *SCREW ISO 7380 M4x12 fzb *SKRUV ISO 7380 M4x12 fzb *SAFETY DEVICE PLATE FRAME *KLÄMSKYDDSPLÅT RAM *SAFETY DEVICE RUBSHEET *KLÄMSKYDDSDUK RAM *PROTECTOR FRAME LOWER *SKYDDSKÅPA RAM UNDRE *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb WASH ISO 7089 M10 fzb BRICKA ISO 7089 M10 fzb NUT ISO 4032 M10 fzb MUTTER ISO 4032 M10 fzb BELT TENSION KNEE STOP HV REMSTRÄCKARE KNÄSTOPP TENSION BAR LEGREST STRÄCKSTÅNG BENSTÖD *ADJ HANDLE WN730 E 50-M10 *LÅSRATT WN730 E 50-M WASH ISO 7089 M10 fzb BRICKA ISO 7089 M10 fzb SCREW ISO 4762 M8x30 fzb SKRUV ISO 4762 M8x30 fzb SCREW ISO 4762 M10x55 fzb SKRUV ISO 4762 M10x55 fzb ACTU SLEEVE 30 S.DONSHYLSA FRAME LOWER RAM UNDRE *PLAST PLUG VL 25x25 *PLASTPL VL 25x *SLIDE BEAR FLANGE *GLIDLAGER F FLÄNS *CABLE TIE HOLD TM 2 S8 *BUNTBANDSFÄSTE TM 2 S *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb SPACER PLATE S.DON DISTANSPLATTA S.DON ACTU BRACK BACK LEGREST S.DONSFÄSTE BAKRE WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb SCREW ISO 7380 M8x 25 fzb SKRUV ISO 7380 M8x25 fzb TIE BAR FRONT ARMR FRAME PARALLELLSTAG ARMSTF *LINK.R SOCK HEAD SM 8 *LÄNKST.HUVUD M8 UTV *NUT ISO 4035 M8 fzb *MUTTER ISO 4035 M8 fzb *DECAL SEATDEPTH ADJUST *DEKAL SITSDJUP JUST *LOCK NUT ISO 7040 M6 fzb *LÅSMUTTER ISO 7040 M6 fzb *SCREW ISO 4762 M6x25 fzb *SKRUV ISO 4762 M6x25 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb LOCK NUT ISO 7040 M8 fzb LÅSMUTTER ISO 7040 M8 fzb SPACER TUBE 25 PVC SEAT DISTANSRÖR 25 PVC SITS SCREW DIN 7991 M5x30 fzb SKRUV DIN 7991 M5x30 fzb *DECAL INST.65 LED *DEKAL INST.65 LED *SWITCHAVKÄNNARE *SWITCHAVKÄNNARE *SCREW ISO 7040 M5x10 fzb *SKRUV ISO 4762 M5x10 fzb *ANGELMEASUR *VINKELMÄTARE PAB 1242:

18 Spare Part Catalog Vertical Seat Arm Rest Junior - Picture 18 Reservdelskatalog Verticalsits Armstöd Junior - Bild PAB 1242:

19 Spare Part Catalog Vertical Seat Arm Rest Junior - Picture 18 Reservdelskatalog Verticalsits Armstöd Junior - Bild 18 Pos Pcs Part Description Benämning Remark no. number Anmärkning ARMR PADD 250 C HV ARMST.STOPPN 250 C HV R/L, H/V ARMR PADD 300 C HV ARMST.STOPPN 300 C HV R/L, H/V ARMR PADD 350 C HV ARMST.STOPPN 350 C HV R/L, H/V ARMR PADD 400 C HV ARMST.STOPPN 400 C HV R/L, H/V SCREW KIT ARMR SKRUVSATS ARMST *ARMR SUPP PLATE *ARMST.GÄNGPLATTA *WASH ISO 7089 M4 fzb *BRICKA ISO 7089 M4 fzb *SCREW ISO 4762 M4x12 fzb *SKRUV ISO 4762 M4x12 fzb ARMR BODY 250 C CII HV ARMST.STOMME 250 C CII HV ARMR BODY 300 C CII HV ARMST.STOMME 300 C CII HV ARMR BODY 350 C CII HV ARMST.STOMME 350 C CII HV ARMR BODY 400 C CII HV ARMST.STOMME 400 C CII HV ARMR BODY PARA MOVE ARMST STOMME PARA *T-BRACK SHORT ARMR PLG *T-FÄSTE KORT ARMST PLG *ARMR GUIDE PLATE *ARMST.LEDPLÅT *ARMR GUIDE PLATE 400 PLG *ARMST.LEDPLÅT 400 PLG *SCREW ISO 7380 M10x16 fzb *SKRUV ISO 7380 M10x16 fzb *WASH BRB 10.5x22x2 fzb *BRICKA BRB 10.5x22x2 fzb *CUP SPRING 28x14.2x1 *BRICKFJÄDER 28x14.2x *LINK SCREW PLG ARMR *LÄNKSKRUV ARMST PLG *ARMR BRACK PLG ARMR *ARMST.FÄSTE PLG ARMST **PLAST PLUG VL 25x15 **PLASTPL VL 25x *CLAMP RING ARMR C GN HV *KLÄMR ARMST.LED C GN HV **SCREW ISO 4762 M8x22 fzb **SKRUV ISO 4762 M8x22 fzb **WASH ISO 7089 M8 fzb **BRICKA ISO 7089 M8 fzb *SCREW ISO 4762 M5x6 fzb *SKRUV ISO 4762 M5x6 fzb *HANDLE KNOB 20 M5 *HANDTAGSKULA 20 M *PANEL HOLD BRACK *PANELHÅLL.FÄSTE ARMST **SCREW ISO 4762 M6x20 fzb **SKRUV ISO 4762 M6x20 fzb **WASH ISO 7089 M6 fzb **BRICKA ISO 7089 M6 fzb **WASH ISO 7089 M4 fzb **BRICKA ISO 7089 M4 fzb **SCREW ISO 4762 M4x10 fzb **SKRUV ISO 4762 M4x10 fzb *CHEST ROLL BRACK HV *BRÖSTRULLEFÄSTE HV *SPACER DIN 988 8X14X0.3 *BRICKA DIN 988 8X14X *LOCK NUT ISO 7040 M8 fzb *LÅSMUTTER ISO 7040 M8 fzb *STOP COLLAR ARMR *STOPPRING ARMST **SET SCREW ISO 4029 M5x6 **SKRUV ISO 4029 M5x *BOX WRENCH 13 *NYCKEL FAST BACKR HINGE V.3 RYGGSTÖDSLED V *SLIDE BEAR A *GLIDLAGER A *QUICK LOCK BACK HV *SNABBLÅS RYGG HV *DUMMY RIVET TAP/D 46BS *BLINDNIT TAP/D 46 BS SCREW ISO 7380 M8x22 fzb SKRUV ISO 7380 M8x22 fzb TIE BAR SEAT FRAME PARALLELLSTAG SITSRAM *LINK.R SOCK HEAD SM 8 *LÄNKST.HUVUD M 8 UTV *NUT ISO 4032 M8 fzb *MUTTER ISO 4032 M8 fzb BEAR HOUSE W FL BEAR LAGERHUS M FLÄNSLAGER *SLIDE BEAR FLANGE *GLIDLAGER F FLÄNS BRACE BEAR TUBE FRAME V.2 STAGLAGERRÖR RAM V *SLIDE BEAR FLANGE *GLIDLAGER F FLÄNS WASH ISO 7089 M6 fzb BRICKA ISO 7089 M6 fzb SCREW ISO 7380 M6x20 fzb SKRUV ISO 7380 M6x20 fzb PAB 1242:

20 Spare Part Catalog Vertical Seat Seat Tilt 24 Manual/Electric- Picture 20 Reservdelskatalog Verticalsits Sitslutning 24 Manuell/Elektrisk - Bild PAB 1242:

21 Spare Part Catalog Vertical Seat Seat Tilt 24 Manual/Electric - Picture 20 Reservdelskatalog Verticalsits Sitslutning 24 Manuell/Elektrisk - Bild 20 Pos Pcs Part Description Benämning Remark no. number Anmärkning NUT ISO 4035 M8 fzb MUTTER ISO 4035 M8 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb LOCK NUT ISO 7040 M8 fzb LÅSMUTTER ISO 7040 M8 fzb SCREW ISO 4762 M8x22 fzb SKRUV ISO 4762 M8x22 fzb CABLE GALVANIC JUNCTION KABL GALVANISK FÖRB *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb SCREW ISO 4017 M10x120H fzb SKRUV ISO 4017 M10x120H fzb SCREW ISO 4762 M6x14 fzb SKRUV ISO 4762 M6x14 fzb WASH ISO 7089 M6 fzb BRICKA ISO 7089 M6 fzb ACTU BRACK SEAT TILT 30 S.DONSFÄSTE SITSLU WASH BRB 10.5x22x2 fzb BRICKA BRB 10.5x22x2 fzb NUT ISO 4032 M10 fzb MUTTER ISO 4032 M10 fzb LOCK NUT ISO 7040 M10 fzb LÅSMUTTER ISO 7040 M10 fzb HINGE SEAT TILT LED SITSLUTN *SLIDE BEAR A *GLIDLAGER A SCREW DIN 7991 M8x25 fzb SKRUV DIN 7991 M8x25 fzb CIRCLIP DIN 471 Ø12 SPÅRRING DIN 471 Ø SHAFT BACK HINGE AXEL BAK LED SITSLUTN SCREW DIN 7984 M8x40 fzb SKRUV DIN 7984 M8x40 fzb SCREW DIN 7991 M8x45 fzb SKRUV DIN 7991 M8x45 fzb GUIDE ANGEL SEAT ELEV 30 STYRVINKEL SITSLUTN SPACER 18 SEAT TILT DISTANS 18 SITSLU SHAFT FRONT HINGE SEAT TI AXEL FRÄMRE LED SITSLU FRAME SEAT TILT 30 RAM SITSLU *SLIDE BEAR F *GLIDLAGER F WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb LOCK NUT ISO 7040 M8 fzb LÅSMUTTER ISO 7040 M8 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb SCREW ISO 4762 M8x40 fzb SKRUV ISO 4762 M8x40 fzb LINKRODS SEAT ELEV 30 LÄNKSTAG SITSLUTN *LINK.R SOCK HEAD SM 8 *LÄNKST.HUVUD M8 UTV *NUT ISO 4032 M8 fzb *MUTTER ISO 4032 M8 fzb LOCK NUT ISO 7040 M8 fzb LÅSMUTTER ISO 7040 M8 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb SCREW ISO 4762 M8x30 fzb SKRUV ISO 4762 M8x30 fzb SEAT FRONT HINGE SITSLED FRÄM SITSLUTN *SLIDE BEAR F *GLIDLAGER F INSTALL KIT HVII MONT.SATS HVII *SCREW ISO 4762 M8x50 fzb *SKRUV ISO 4762 M8x50 fzb *WASH BRB 8.4x20x 2 fzb *BRICKA BRB 8.4x20x 2 fzb *LOCK NUT ISO 7040 M8 fzb *LÅSMUTTER ISO 7040 M8 fzb SCREW ISO 4762 M6x12 fzb SKRUV ISO 4762 M6x12 fzb ANGLE STOP 90 VINKELSTOPP *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb SCREW ISO 4762 M4x12 fzb SKRUV ISO 4762 M4x12 fzb *BUNTBANDSFÄSTE *BUNTBANDSFÄSTE *BUNTBAND *BUNTBAND CRUSH-PROTECTOR KLÄMSKYDD PAB 1242:

22 Spare Part Catalog Vertical Seat Seat Tilt 16 Combi - Picture 22 Reservdelskatalog Verticalsits Sitslutning 16 Kombi - Bild PAB 1242:

23 Spare Part Catalog Vertical Seat Seat Tilt 16 Combi - Picture 22 Reservdelskatalog Verticalsits Sitslutning 16 Kombi - Bild 22 Pos Pcs Part Description Benämning Remark no. number Anmärkning NUT ISO 4035 M8 fzb MUTTER ISO 4035 M8 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb CABLE GALVANIC JUNCTION KABL GALVANISK FÖRB *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb WASH ISO 7089 M6 fzb BRICKA ISO 7089 M6 fzb LOCK NUT ISO 7040 M10 fzb LÅSMUTTER ISO 7040 M10 fzb HINGE SEAT TILT LED SITSLUTN HVII VII *SLIDE BEAR A *GLIDLAGER A SCREW DIN 7991 M8x25 fzb SKRUV DIN 7991 M8x25 fzb CIRCLIP DIN 471 Ø12 SPÅRRING DIN 471 Ø SHAFT BACK HINGE AXEL BAK LED SITSLUTN SCREW DIN 7984 M8x40 fzb SKRUV DIN 7984 M8x40 fzb SCREW DIN 7991 M8x45 fzb SKRUV DIN 7991 M8x45 fzb GUIDE ANGEL SEAT ELEV 30 STYRVINKEL SITSLUTN SPACER 18 SEAT TILT DISTANS 18 SITSLU SHAFT FRONT HINGE SEAT TI AXEL FRÄMRE LED SITSLU GN FRAME SEAT TILT 30 RAM SITSLU *SLIDE BEAR F *GLIDLAGER F WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb LOCK NUT ISO 7040 M8 fzb LÅSMUTTER ISO 7040 M8 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb SCREW ISO 4762 M8x22 fzb SKRUV ISO 4762 M8x22 fzb LINKRODS LÄNKSTAG LOCK NUT ISO 7040 M8 fzb LÅSMUTTER ISO 7040 M8 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb SCREW DIN 7991 M8x30 fzb SKRUV DIN 7991 M8x30 fzb SEAT FRONT HINGE SITSLED FRÄMRE *SLIDE BEAR F *GLIDLAGER F INSTALL KIT HVII MONT.SATS HVII *SCREW ISO 4762 M8x50 fzb *SKRUV ISO 4762 M8x50 fzb *WASH BRB 8.4x20x2 fzb *BRICKA BRB 8.4x20x2 fzb *LOCK NUT ISO 7040 M8 fzb *LÅSMUTTER ISO 7040 M8 fzb SCREW ISO 4762 M6x12 fzb SKRUV ISO 4762 M6x12 fzb SCREW DIN 7500C M4x8 fzb SKRUV DIN 7500C M4x8 fzb BUNTBANDSFÄSTE BUNTBANDSFÄSTE BUNTBAND BUNTBAND CRUSH-PROTECTOR KLÄMSKYDD PAB 1242:

24 Spare Part Catalog Vertical Seat Control Electric Seat Tilt - Picture 24 Reservdelskatalog Verticalsits Reglering Elektrisk Sitslutning - Bild PAB 1242:

25 Spare Part Catalog Vertical Seat Control Electric Seat Tilt - Picture 24 Reservdelskatalog Verticalsits Reglering Elektrisk Sitslutning - Bild 24 Pos Pcs Part Description Benämning Remark no. number Anmärkning LIMITSW KIT SEAT TILT ÄNDL.SATS SITSLU *LIMITS SUPP KIT LS *ÄNDL TILLSATS LS *M.SWITCH VL10N 001A *M.SWITCH VL10N 001A *CABLE TIE SSTI.5M *BUNTBAND SST1.5M *CABL LIMIT.KIT SEATTILT *KABL ÄNDL.SATS SITSLU **M.SWITCH Z-15G1107 **M.SWITCH Z-15G **CABLE TIE SSTI.5M-0 **BUNTBAND SST1.5M **RECEPTACLE 2-PIN MTA **HYLSDON 2-POL MTA **CABLE LUG BLADE CASING **KABELSKO FLATST.HYLSA **CABLE LUG HOUSING 1-PIN **KABELSKOHUS 1-POL **FLAT PIN Ø0,5-1,0mm **STIFT FLAT Ø0,5-1,0mm ACTU LA S.DON LA SCREW KIT CTRL PWR SKRUVSATS REGL EL *LOCK NUT ISO 7040 M10 fzb *LÅSMUTTER ISO 7040M10 fzb *WASH BRB 10.5x22x2 fzb *BRICKA BRB 10.5x22x2 fzb *ACTU SLEEVE 30 *S.DONSHYLSA *SCREW ISO 4762 M10x 55 fzb *SKRUV ISO 4762 M10x 55 fzb PAB 1242:

26 Spare Part Catalog Vertical Seat Back Rest - Picture 26 Reservdelskatalog Verticalsits Ryggstöd - Bild PAB 1242:

27 Spare Part Catalog Vertical Seat Back Rest - Picture 26 Reservdelskatalog Verticalsits Ryggstöd - Bild 26 Pos Pcs Part Description Benämning Remark no. number Anmärkning RYGGDYNA ERGO 370x600 SMAL BACK CUSH ERGO 370x600 NARR RYGGDYNA ERGO 470x600 BRED BACK CUSH ERGO 470x600 WIDE RYGGDYNA ERGO 420x700 HÖG BACK CUSH ERGO 420x700 HI RYGGDYNA ERGO 420x600 STD BACK CUSH ERGO 420x600 STD *KLÄDSEL RYGGDYNA HÖG *UPHOLST BACK CUSH HI *KLÄDSEL RYGGDYNA STD *UPHOLST BACK CUSH STD *KLÄDSEL RYGGDYNA NARR *UPHOLST BACK CUSH NARR *KLÄDSEL RYGGDYNA BRED *UPHOLST BACK CUSH WIDE RYGGSTÖD HÖG +100 BACKR HI RYGGSTÖD STD KORT -70 BACKR STD. SHORT RYGGSTÖD BR+50 KORT-70 BACKR WIDE +50 SHORT RYGGSTÖD BR-50 KORT-70 BACKR WIDE -50 SHORT RYGGSTÖD BR+50 BACKR WIDE RYGGSTÖD STD BACKREST STD RYGGSTÖD BR-50 BACKR WIDE *SKRUVSATS RYGGSTÖD *SCREW KIT BACKR **SKRUV DIN 7991 M4x16 fzb **SCREW DIN 7991 M4x16 fzb **TRYCKKNAPPSFÄSTE **BRACK SNAP FASTENER **BRICKA ISO 7089 M4 fzb **WASH ISO 7089 M4 fzb **LÅSMUTTER ISO 7040 M4 fzb **LOCK NUT ISO 7040 M4 fzb **SKRUV DIN 7991 M6x45 fzb **SCREW DIN 7991 M6x45 fzb **BRICKA NB 6x19 fzb **WASH NB 6x19 fzb **MUTTER DISTANS 15X10 fzb **NUT SPACER 15X10 fzb **LÅSRATT VTR.40 B-M6 **STAR HANDLE VTR.40 B-M **SKRUV ISO 7380 K6S 6x20 fzb **SCREW ISO 7380 M6x20 fzb **SNABBLÅSTAPP RYGG **QUICK LOCK PIN BACKR SVANKSTÖD HÖG BRED STD LUMBAR SUPP HI WIDE STD SVANKSTÖD SMAL RYGG LUMBAR SUPP NARROW BÅLSTÖD V.2 BRED RYGG LAT SUPP V.2 BACK WI BÅLSTÖD V.2 SMAL RYGG LAT SUPP V.2 BACKR NARR BÅLSTÖD V.2 HÖG STD LAT SUPP V.2 HI STD *BÅLSTÖD PLAST *LAT SUPP PLASTIC R/L, H/V *BÅLSTÖD PLAST V.2 SM *LAT SUPP PLASTIC V.2 R/L, H/V *LÅSMUTTER ISO 7040 M4 fzb *LOCK NUT ISO 7040 M4 fzb *BRICKA ISO 7093 M4 fzb *WASH ISO 7093 M4 fzb *BRICKA BRB 4.3x16x1 fzb *WASH BRB 4.3x16x1 fzb *SKRUV DIN 603 M6x20 fzb *SCREW DIN 603 M6x20 fzb *FÄSTPLÅT BÅLSTÖD V.2 *BRACKET LAT.SUPP V *FÄSTPLÅT BR.RYGG *BRACKET WI.BACK LAT.SUPP *FÄSTPLÅT BÅLSTÖD V.2 *BRACKET LAT.SUPP V *SKRUV ISO 7380 M4x10 fzb *SCREW ISO 7380 M4x10 fzb *LÅSBRICKA A-LOCK 6x15 *LOCK WASHER A-LOCK 6x *BRICKA BÅLSTÖD V.2 *WASH LAT SUPP V *LÅSRATT VTR.40 B-M6 *STAR HANDLE VTR.40 B-M AXEL ARMST.FÄSTE PLG SMAL RAIL ARMR BRACK PLG NARR AXEL ARMST.FÄSTE PLG BRED RAIL ARMR BRACK PLG WIDE AXEL ARMST.FÄSTE PLG HÖG RAIL ARMR BRACK PLG HI AXEL ARMST.FÄSTE PLG STD RAIL ARMR RACK PLG STD PAB 1242:

28 Spare Part Catalog Vertical Seat Back Rest - Picture 28 Reservdelskatalog Verticalsits Ryggstöd - Bild PAB 1242:

29 Spare Part Catalog Vertical Seat Back Rest - Picture 28 Reservdelskatalog Verticalsits Ryggstöd - Bild 28 Pos Pcs Part Description Benämning Remark no. number Anmärkning BRÖSTRULLE CHEST ROLL BRÖSTRULLE HÖG STD CHEST ROLL HI STD BRÖSTRULLE SMAL CHEST ROLL NARR *KLÄDSEL BRÖSTRULLE BRED *UPHOLST CHEST ROLL WIDE *KLÄDSEL BRÖSTRULLHÖG STD *UPHOLST CHEST ROLL HI STD *KLÄDSEL BRÖSTRULLE SMAL *UPHOLST CHEST ROLL NARR *BRÖSTRUL. STOMME HÖG STD *CHEST ROLL BODY HI STD *BRÖSTRUL. STOMME SMAL *CHEST ROLL BODY NARR *BRÖSTRUL. STOMME BRED *CHEST ROLL BODY WIDE **BRÖSTRUL. POLYSTR. BRED **CHEST ROLL POLYSTR. WIDE **BRÖSTRUL. POLYSTR. HÖG STD **CHEST ROLL POLYSTR. HI STD **BRÖSTRUL. POLYSTR. SMAL **CHEST ROLL POLYSTR. NARR **STÅNG BRÖSTRUL. BRED **BAR CHEST ROLL WIDE **STÅNG BRÖSTRUL. STD HÖG **BAR CHEST ROLL STD HI **STÅNG BRÖSTRUL. SMAL **BAR CHEST ROLL NARR **PLASTPL GL 14 **PLAST PLUG GL **STOPPRING Y 14.1 **STOP COLLAR Y ***SKRUV ISO 4029 M6x 6 ***SET SCREW ISO 4029 M6x **RYGGSTÖDSFÖRST BRED HÖG **BACKR REINFORSEM WIDE HI ***LÅSRATT VRT.P 5X10 ***ADJ HANDLE VRT.P 5X10 PAB 1242:

30 Spare Part Catalog Vertical Seat Control Back Rest Electric - Picture 30 Reservdelskatalog Verticalsits Reglering Rygg Elektrisk - Bild , , PAB 1242:

31 Spare Part Catalog Vertical Seat Control Back Rest Electric - Picture 30 Reservdelskatalog Verticalsits Reglering Rygg Elektrisk - Bild 30 Pos Pcs Part Description Benämning Remark no. number Anmärkning TIE BAR FRONT ARMR FRAME PARALLELLSTAG ARMSTF SCREW DIN 7991 M8x35 fzb SKRUV DIN 7991 M8x35 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb LOCK NUT M8 fzb LÅSMUTTER ISO 7040 M8 fzb SCREW ISO 4762 M8x30 fzb SKRUV ISO 4762 M8x30 fzb LOCK NUT M8 fzb LÅSMUTTER ISO 7040 M8 fzb INSTALL KIT SEAT DEPTH 1 SITSDJUP LÄGE *ACTU BRACK POS 1 *STÄLLDONSFÄSTE LÄGE *SCREW ISO 4762 M10x60 fzb *SKRUV ISO 4762 M10x60 fzb *WASH ISO 7089 M10 fzb *BRICKA ISO 7089 M10 fzb *NUT T-SLOT M10 *MUTTER T-SPÅR M SCREW DIN 7991 M10x55 fzb SKRUV DIN 7991 M10x55 fzb DISTANSBUS STAG REGL. DISTANSBUS STAG REGL SCREW ISO 4762 M10x40 fzb SKRUV ISO 4762 M10x40 fzb WASH BRB 10,5x22x2 fzb BRICKA BRB 10,5x22x2 fzb PLASTIC PLUG 10x25 PLASTPLUGG 10x INSTALL KIT SEAT DEPTH 2 SITSDJUP LÄGE *ACTU SLEEVE *STÄLLDONSHYLSA *DISTANS POS 2 *DISTANS LÄGE *SCREW ISO 4762 M10x45 fzb *SKRUV ISO 4762 M10x45 fzb SCREW KIT SKRUVSATS REGL. EL *FRONT ACTU.BRACK *FRÄMRE STÄLLDONSFÄSTE *SAFETY ANGLE ACTU CTRL *SÄKERHETSVINKEL S.DON *SCREW ISO 7380 M4x10 fzb *SKRUV ISO 7380 M4x10 fzb *ACTU SLEEVE *STÄLLDONSHYLSA ACTU LA S.DON LA LIMITSW. KIT BACKR HVII ÄNDL.SATS RYGG VII *LIMITS SUPP KIT LS *ÄNDL TILLSATS LS **M.SWITCH VL10N 001A **M.SWITCH VL10N 001A *CABLE TIE SSTI.5M-0 *BUNTBAND SST1.5M *CABL LIMIT.KIT BACK *KABLÄNDL.SATS RYGG **RECEPTACLE 2-PIN MTA **HYLSDON 2-POL MTA **CABLE TIE SSTI.5M-0 **BUNTBAND SST1.5M **M.SWITCH Z-15G1107 **M.SWITCH Z-15G **DIODE CTRL MAN BACK **DIOD REGL MAN RYGG **CABLE LUG BLADE CASING **KABELSKO FLATST.HYLSA **CABLE LUG HOUSING 1-PIN **KABELSKOHUS 1-POL **CABLE LUG RED BL CONT **KABELSKO RÖD FLATST PAB 1242:

32 Spare Part Catalog Vertical Seat Control Back Rest Combi - Picture 32 Reservdelskatalog Verticalsits Reglering Rygg Kombi - Bild PAB 1242:

33 Spare Part Catalog Vertical Seat Control Back Rest Combi - Picture 32 Reservdelskatalog Verticalsits Reglering Rygg Kombi - Bild 32 Pos Pcs Part Description Benämning Remark no. number Anmärkning LIMITSW KIT BACK VII ÄNDL.SATS RYGG HVII *CLAMP LIMIT SWITCH *KLÄMR ÄNDLÄGESBRYTARE *M.SWITCH VL10N 001A *M.SWITCH VL10N 001A *DIODE SEAT ELEV *DIOD SITSLYFT *CABLE LUG HOUSING 1-PIN *KABELSKOHUS 1-POL *CABLE LUG BLADE CASING *KABELSKO FLATST.HYLSA *CABLE LUG RED BL CONT *KABELSKO RÖD FLATST SAFETY DEVICE BACK ACTU KLÄMSKYDD RYGG S.DON *SCREW ISO 4762 M8x16 fzb *SKRUV ISO 4762 M8x16 fzb *WASH ISO 7089 M8 fzb *BRICKA ISO 7089 M8 fzb *WASH ISO 7089 M4 fzb *BRICKA ISO 7089 M4 fzb *SCREW ISO 4762 M4x10 fzb *SKRUV ISO 4762 M4x10 fzb *PLATE SAFETY DEVICE BACK *KLÄMSKYDDSPLÅT RYGG CABLE BACK TILTBOARD VII KABL RYGG TIPPBRÄDA VII *M.SWITCH Z-15G1107 *M.SWITCH Z-15G *SAFETY COVER *SKYDDSKÅPA SWITCH KIT VIPPARSSATS *DECAL SET SWITCH KIT *DEKALSATS VIPPARMSATS *SWITCH SWITCHBOX V.2 *VIPPOMKOPPLARE K.LÅDA *SKRUV ISO 7380 M3x10 *SKRUV ISO 7380 M3x *SCREW ISO 4762 M8x30 fzb *SKRUV ISO 4762 M8x30 fzb PAB 1242:

34 Spare Part Catalog Vertical Seat Control Back Rest Combi - Picture 34 Reservdelskatalog Verticalsits Reglering Rygg Kombi - Bild PAB 1242:

35 Spare Part Catalog Vertical Seat Control Back Rest Combi - Picture 34 Reservdelskatalog Verticalsits Reglering Rygg Kombi - Bild 34 Pos Pcs Part Description Benämning Remark no. number Anmärkning TIE BAR FRONT ARMR FRAME PARALLELLSTAG ARMSTF SCREW ISO 4762 M8x30 fzb SKRUV ISO 4762 M8x30 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb ACTU LA STÄLLDON LA LOCK NUT ISO 7040 M8 fzb LÅSMUTTER ISO 7040 M8 fzb SCREW ISO 4762 M10x50 fzb SKRUV ISO 4762 M10x50 fzb TIE BAR FRONT ARMR FRAME PARALLELLSTAG SCREW ISO 4762 M8x12 fzb SKRUV ISO 4762 M8x12 fzb WASH ISO 7089 M10 fzb BRICKA ISO 7089 M10 fzb LOCK NUT ISO 7040 M10 fzb LÅSMUTTER ISO 7040 M10 fzb ACTU BRACK STÄLLDONSFÄSTE SCREW DIN 7991 M10x25 fzb SKRUV DIN 7991 M10x25 fzb SCREW DIN 7991 M8x80 fzb SKRUV DIN 7991 M8x80 fzb ACTU BRACK BACK STÄLLDONSFÄSTE RYGG SCREW ISO 4762 M6x16 fzb SKRUV ISO 4762 M6x16 fzb WASH ISO 7089 M6 fzb BRICKA ISO 7089 M6 fzb LOCK NUT ISO 7040 M6 fzb LÅSMUTTER ISO 7040 M6 fzb CABLES BACK/LEG KABLAGE RYGG/BEN *RELAY BOX *RELÄBOX *CAM DISK *KAMKURVA *SCREW DIN 7500C M4x8 fzb *SKRUV DIN 7500C M4x8 fzb SCREW ISO 4762 M3x20 fzb SKRUV ISO 4762 M3x20 fzb WASH ISO 7089 M3 fzb BRICKA ISO 7089 M3 fzb LOCK NUT ISO 7040 M3 fzb LÅSMUTTER ISO 7040 M3 fzb PAB 1242:

36 Spare Part Catalog Vertical Seat Control Back Rest Manual - Picture 36 Reservdelskatalog Verticalsits Reglering Rygg Manuell - Bild PAB 1242:

37 Spare Part Catalog Vertical Seat Control Back Rest Manual - Picture 36 Reservdelskatalog Verticalsits Reglering Rygg Manuell - Bild 36 Pos Pcs Part Description Benämning Remark no. number Anmärkning TIE BAR FRONT ARMR FRAME PARALLELLSTAG ARMSTF SCREW DIN 7991 M8x35 fzb SKRUV DIN 7991 M8x35 fzb WASH ISO 7089 M8 fzb BRICKA ISO 7089 M8 fzb LOCK NUT ISO 7040 M8 fzb LÅSMUTTER ISO 7040 M8 fzb SCREW ISO 4762 M8x30 fzb SKRUV ISO 4762 M8x30 fzb NUT T-SLOT DIN 508 M8 MUTTER T-SPÅR DIN 508 M8 PAB 1242:

38 Spare Part Catalog Vertical Seat Leg Rest Std. - Picture 38 Reservdelskatalog Verticalsits Benstöd Std. - Bild PAB 1242:

39 Spare Part Catalog Vertical Seat Leg Rest Std. - Picture 38 Reservdelskatalog Verticalsits Benstöd Std. - Bild 38 Pos Pcs Part Description Benämning Remark no. number Anmärkning FOOTPL FOTPL ROLL 48MM RULLE 48mm CHAIN KNEE STOP KEDJA KNÄSTOPP SECURING PLATE LÅSBLECK STAR HANDLE KNEESTOP LÅSRATT KNÄSTOPP WEB BELT KNEE STOP BAND KNÄSTOPP KNEE STOP KNÄSTOPP ROLL 25MM RULLE 25mm INNER SECT BELT LEG I.PROFIL BAND OUTERPR UPPER GUIDE LEG YTTERPR Ö.LED BENSTÖD BRACK KNEE STOP HOLD FÄSTE KNÄSTOPPSHÅLLARE SUPP FRAME INCL. WHEELS STÖDBÅGE KNEE STOP HOLD KNÄSTOPPSHÅLL SHAFT FOOTPL.HINGE AXEL FOTPL.LED OUT SECT FOOPL HINGE Y.PROFIL FOTPL.LED FOOTPL HINGE FOTPL.LED SIDE GUARD LEGREST SIDOSKYDD THREADED PLATE GÄNGPLATTA ENHANCHEMENT FOOTPL FÖRHÖJNINGSPLÅT QUICK MOUNT CLAMP SNABBFÄSTKL PL SCREW ISO 7380 M6x10 fzb SKRUV ISO 7380 M6x10 fzb SCREW ISO 7380 M6x12 fzb SKRUV ISO 7380 M6x12 fzb SCREW ISO 4762 M4x12 fzb SKRUV ISO 4762 M4x12 fzb SCREW ISO 4762 M6x25 fzb SKRUV ISO 4762 M6x25 fzb SCREW ISO 4762 M6x40 fzb SKRUV ISO 4762 M6x40 fzb SCREW ISO 4762 M6x45 fzb SKRUV ISO 4762 M6x45 fzb SCREW ISO 4762 M6x75 fzb SKRUV ISO 4762 M6x75 fzb SCREW ISO 4029 M6x25 fzb SKRUV ISO 4029 M6x25 fzb WASH ISO 7089 M4 fzb BRICKA ISO 7089 M4 fzb WASH ISO 7089 M6 fzb BRICKA ISO 7089 M6 fzb NUT ISO 4032 M6 fzb MUTTER ISO 4032 M6 fzb LOCK NUT ISO 7040 M6 fzb LÅSMUTTER ISO 7040 M6 fzb LINK SCREW M6x50 FOOTPL LÄNKSKRUV M6x50 FOTPL NUT CYL 15/ 9x12-M6 MÖBELMUTTER 15/ 9x12-M CIRCLIP DIN 471 Ø14 SPÅRRING DIN 471 Ø SCREW ISO 4029 M6x30 fzb SKRUV ISO 4029 M6x30 fzb SCREW ISO 4029 M8x10 fzb SKRUV ISO 4029 M8x10 fzb SLIDE BEAR A GLIDLAGER A PAB 1242:

40 Spare Part Catalog Vertical Seat Leg Rest Combi - Picture 40 Reservdelskatalog Verticalsits Benstöd Kombi - Bild PAB 1242:

41 Spare Part Catalog Vertical Seat Leg Rest Combi - Picture 40 Reservdelskatalog Verticalsits Benstöd Kombi - Bild 40 Pos Pcs Part Description Benämning Remark no. number Anmärkning FOOTPL FOTPL ROLL 48MM RULLE 48mm CHAIN KNEE STOP KEDJA KNÄSTOPP SECURING PLATE LÅSBLECK STAR HANDLE KNEESTOP LÅSRATT KNÄSTOPP WEB BELT KNEE STOP BAND KNÄSTOPP KNEE STOP KNÄSTOPP ROLL 25MM RULLE 25mm INNER SECT BELT LEG I.PROFIL BAND OUTERPR UPPER GUIDE LEG YTTERPR Ö.LED BENSTÖD BRACK KNEE STOP HOLD FÄSTE KNÄSTOPPSHÅLLARE SUPP FRAME INCL. WHEELS STÖDBÅGE KNEE STOP HOLD KNÄSTOPPSHÅLL SHAFT FOOTPL.HINGE AXEL FOTPL.LED OUT SECT FOOPL HINGE Y.PROFIL FOTPL.LED FOOTPL HINGE FOTPL.LED SIDE GUARD LEGREST SIDOSKYDD THREADED PLATE GÄNGPLATTA ENHANCHEMENT FOOTPL FÖRHÖJNINGSPLÅT QUICK MOUNT CLAMP SNABBFÄSTKL PL SCREW ISO 7380 M6x10 fzb SKRUV ISO 7380 M6x10 fzb SCREW ISO 7380 M6x12 fzb SKRUV ISO 7380 M6x12 fzb SCREW ISO 4762 M4x12 fzb SKRUV ISO 4762 M4x12 fzb SCREW ISO 4762 M6x25 fzb SKRUV ISO 4762 M6x25 fzb SCREW ISO 4762 M6x40 fzb SKRUV ISO 4762 M6x40 fzb SCREW ISO 4762 M6x45 fzb SKRUV ISO 4762 M6x45 fzb SCREW ISO 4762 M6x75 fzb SKRUV ISO 4762 M6x75 fzb SCREW ISO 4029 M6x25 fzb SKRUV ISO 4029 M6x25 fzb WASH ISO 7089 M4 fzb BRICKA ISO 7089 M4 fzb WASH ISO 7089 M6 fzb BRICKA ISO 7089 M6 fzb NUT ISO 4032 M6 fzb MUTTER ISO 4032 M6 fzb LOCK NUT ISO 7040 M6 fzb LÅSMUTTER ISO 7040 M6 fzb LINK SCREW M6x50 FOOTPL LÄNKSKRUV M6x50 FOTPL NUT CYL 15/ 9x12-M6 MÖBELMUTTER 15/ 9x12-M CIRCLIP DIN 471 Ø14 SPÅRRING DIN 471 Ø SCREW ISO 4029 M6x30 fzb SKRUV ISO 4029 M6x30 fzb SCREW ISO 4029 M8x10 SKRUV ISO 4029 M8x SLIDE BEAR A GLIDLAGER A PAB 1242:
