Reservdelskatalog. HVII sits (Horisontal/Vertikal-sits)

Transkript

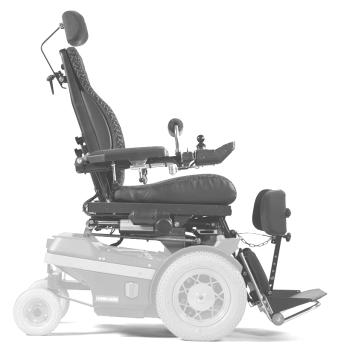

1 Reservdelskatalog HVII sits (Horisontal/Vertikal-sits)

2 Permobil AB Timrå Reservdelskatalog HVII sits Innehållsförteckning HVII sits Innehåll Sida Innehållsförteckning...1 Katalogens uppbyggnad...2 Beskrivning positionslista...3 Beställningsförfarande...4 Koder till artikelnumret/beställningsexempel...5 Ramsats Ryggstödsled och Armstöd Mont. sats/sitslutning Regeringl el sitslutning Ryggstöd Reglering el Ryggstöd och Reglering resning Benstöd HVII std Benstöd HVII stå Benstöd HVII tipp Ställdon och ändl.sats stödfot Ändlägessats sitshöjd Kablage ändl.sats sitshöjd & Kablage halvfart Reglering el benstöd Kablagesats Register nummerordning Register namnordning PAB 1213:

3 Permobil AB Timrå Reservdelskatalog HVII sits Katalogens uppbyggnad Katalogen är uppbyggd i tre delar: Första delen, sid 2-5, beskriver hur katalogen är uppbyggd samt visar hur artikelnumret används vid beställning av reservdel. I denna del finns även ett beställningsexempel. Andra delen, sid 6-35, visar sprängskisser och positionslistor. Tredje delen består av två register; ett i artikelnummerordning och ett i namnordning. Beskrivning av positionslistor Pos-listan består av: A = visar vilken reservdelsgrupp katalogen beskriver. B = visar vilken del av gruppen som avses samt bildnummer. (Se sid 3) C = under C finns fem kolumner: 1 = Positionsnummer 2 = Antal av aktuellt pos-nr. 3 = Detaljnummer 4 = Benämning på svenska och engelska 5 = Anmärkning (exempel) Huvudartikel En huvudartikel har ingen markering (punkt) framför benämningen. Antal Det angivna antalet framför en huvudartikel är det sammanlagda antalet för hela produkten. Underartikel En underartikel har en till tre punkter framför benämningen. En punkt framför benämningen markerar att artikeln ingår i närmsta artikel ovanför, utan punkt. Artikel med två punkter ingår i närmsta artikel ovanför med en punkt. Artikel med tre punkter ingår i närmsta artikel ovanför med två punkter. Antal Det angivna antalet framför en underartikel avser vad som ingår i en huvudartikel. Även om det finns tre stycken av huvudartikeln, anger antalet underartiklar hur många som ingår i endast en huvudartikel. Ex 1: Ryggstöd smal -50. Pos. 03, inkluderar alla artiklar med en punkt före beteckningen, med andra ord pos I position 04 inkluderas positionerna Ex 2: Beställs en knästoppsstomme, pos. 48, till HV, så står det att antalet är två. Det finns med andra ord två stycken knästoppsstommar på denna sits. Men om man tittar på antalet underartiklar (skruvar och brickor) är antalet bara hälften av vad som behövs för att få sitsen med två knästoppsstommar komplett. Här avser antalet brickor och skruvar, endast en av knästoppsstommarna. PAB 1213:

4 Permobil AB Timrå Reservdelskatalog HVII sits Beskrivning Positionslista Permobil AB Timrå Reservdelskatalog HVII sits Ryggstöd, Bild: 01 @@@@@@@@e?@@@@@@@@ Pos Antal Detalj Benämning Anmärkning @@@@@@@@?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?@@@@@@@@ BÅLSTÖD PLAST V.2 SM LAT SUPP PLASTIC V.2 HÖ+VÄ RYGGDYNA ERGO 420x600 BACK CUSH ERGO 420x600 STANDARD YGG KLÄDSEL RYGGDYNA UPHOLST BACK CUSH HÖG RYGG KLÄDSEL RYGGDYNA UPHOLST BACK CUSH STANDARD RYGG KLÄDSEL RYGGDYNA UPHOLST BACK CUSH SMAL RYGG KLÄDSEL RYGGDYNA UPHOLST BACK CUSH BRED RYGG RYGGSTÖD HÖG +100 BACKR HI +100 HVII VII HÖG RYGG RYGGSTÖD BR +50 HVII VII BACKR WIDE +50 HVII VII BRED RYGG RYGGSTÖD HV BACKR HV STANDARD RYGG RYGGSTÖD SMAL -50 BACKR NARROW -50 HVII VII SMAL RYGG SKRUVSATS RYGGSTÖD BOLT KIT BACKR HVII VII SKRUV MF6S 4x16 fzb BOLT MF6S 4x16 fzb TRYCKKNAPPSFÄSTE BRACK SNAP FASTENER BR BRB 4.3x 9x0.8 fzb WASH BRB 4.3x 9x0.8 fzb LÅSMUTTER M 4 fzb LOCK NUT M4 FZB SKRUV MF6S 6x45 fzb BOLT MF6S 6x45 fzb BR NB 6x19 fzb WASH NB 6x19 fzb MUTTER DISTANS 15X10 fzb NUT SPACER 15X10 fzb LÅSRATT VTR.40 B-M6 STAR HANDLE VTR.40 B-M BR BRB 2.5x 6x0.5 fzb WASH BRB 2.4x6x0.5 fzb SNABBLÅSTAPP RYGG HV QUICK LOCK PIN BACKR HV SVANKSTÖD CII LUMBAR SUPP CII STD+BRED+HÖG RYGG SVANKSTÖD SMAL RYGG CII LUMBAR SUPP NARROW CII SMAL RYGG EX RYGGSTÖDSLED V.3 HVII VII BACKR HINGE V.3 HVII VII GLIDLAGER A SLIDE BEAR A SNABBLÅS RYGG HV QUICK LOCK BACK HV BLINDNIT TAP/D 46 BS DUMMY RIVET TAP/D 46BS SKRUV K6S 8x22 fzb BOLT K6S 8x22 fzb PARALLELLSTAG SITSRAM TIE BAR SEAT FRAME LÄNKST.HUVUD M 8 UTV LINK.R SOCK HEAD SM MUTTER M6M 8 fzb NUT M6M 8 BHB fzb LAGERHUS M FLÄNSLAGER BEAR HOUSE W FL BEAR GLIDLAGER F FLÄNS SLIDE BEAR FLANGE STAGLAGERRÖR RAM V.2 BRACE BEAR TUBE FRAME V GLIDLAGER F FLÄNS SLIDE BEAR FLANGE BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb SKRUV K6S 6x20 fzb BOLT K6S 6x20 fzb KNÄSTOPP HV KNEE STOP HV KLÄDSEL KNÄSTOPP HVII VII UPHOLST KNEE STOP KNÄSTOPPSSTOMME HV KNEE STOP BODY HV PLASTPL KNÄSTOPP HV PLAST PLUG KNEE STOP HV KNÄSTOPPSSTOMME HV KNEE STOP BODY HV LAGERHUS NYLON BEAR RACE NYLON KNEESTOP SKRUV K6S 4x22 fzb BOLT K6S 4x22 fzb EX 2 PAB 1213:

5 Permobil AB Timrå Reservdelskatalog HVII sits Beställningsförfarande Vid beställning av reservdelar skall följande alltid anges: Antal Rullstolsmodell Rullstolens tillverkningsnummer (återfinns på ramen) Artikelns benämning (använd samma som i reservdelskatalogen) Artikelnummer (Hur du anger artikelnummer framgår nedan.) Artikelnummer Artikelnumret består av tre delar: 1 = Detaljnummer 2 a = Färgkod plast/lack 2 b = Färgkod klädsel (artikel med klädsel) 3 = Utförande a 2b 3 1. Detaljnumret som består av sex siffror, är artikelns ID-nummer och bildar stommen i artikelnumret. 2a. Kodplats 2a anger alltid färgen på plast eller lackad yta. Här anges också koden för förzinkad/obehandlad. Om detaljen inte har klädsel, utesluts kodplats 2b i artikelnumret. 2b. När en artikel förutom plast eller lackad yta, även består av stoppade detaljer med klädsel, anger kodplats 2b typ av klädsel. Ibland händer det att en artikel består av både plast, lackad yta och klädsel. Då förutsätts att lacken är Antracitgrå (kod 38). I kodplats 2a anges i detta fall plasten och i kodplats 2b, typ av klädsel. 3. Sista siffran anger artikelns utförande; Höger, vänster eller neutral. Här anges även om artikeln säljs i flerpack. Se lista över koder. PAB 1213:

6 Permobil AB Timrå Reservdelskatalog HVII sits Koder till artikelnumret/beställningsex. Koder till artikelnumret Färgkoder plast och lackade ytor (2a) 00 Svart 15 Grönmetallic 01 Brun 16 Blåmetallic 02 Röd 19 Vitmetallic (liknande silver) 04 Gul 20 Svartmetallic 05 Grön 29 Silver/antracitgrå 06 Blå 38 Antracitgrå 07 Lila 40 Svart strukturlack (fotplattor) 08 Grå 69 Rosa 09 Vit 99 Förzinkad, obehandlad eller om ingen dominant färg finns. 10 Permokvarts Anm: De ovan angivna färgkoderna är generella för Permobils produkter. För mer exakt information om vad som gäller för respektive produkt, kontakta Permobil AB. Färgkoder klädsel (2b) 00 Cortege 333 (svart bas) 90 Skai (svart syntetläder) 10 Geometry 333 (svart bas, färgglatt mönster) 91 Skai/rosa (svart syntetläder med rosa diagonal) 18 Collage 599 (grå bas, diskret mönster) 92 Skai/röd - -, röd diagonal 20 Strix 99 (svart bas, diskret mönster) 96 Skai/blå - -, blå diagonal 38 Piké (mörkgrå plysch) 97 Skai/lila - -, lila diagonal Koder utförande (3) 0 Neutral 1 Höger 2 Vänster Beställningsexempel Så här beställer Du en Klädsel bröstrulle HV : Leta fram pos. 28 och anteckna detaljnumret. Sitsen är klädd med tyg i Piké alltså söker du upp färgkoden för Piké i tabellen ovan. Du kan nu anställa din bröstrulle. Artikelnumret kommer då att se ut enligt följande: AXEL ARMST.FÄSTE PLG HV AXEL ARMST.FÄSTE PLG HV BRÖSTRULLE HV BRÖSTRULLE HV BRÖSTRULLE HV KLÄDSEL BRÖSTRULLE KLÄDSEL BRÖSTRULLE HV KLÄDSEL BRÖSTRULLE BRÖSTRULLE STOMME HV BRÖSTRULLE STOMME BRÖSTRULLE STOMME BRÖSTRULLE POLYSTRING BRÖSTRULLE POLYSTRING BRÖSTRULLE POLYSTRING STÅNG BRÖSTRULLE BRED PAB 1213:

7 Permobil AB Timrå Reservdelskatalog HVII sits Ramsats, Bild: PAB 1213:

8 Permobil AB Timrå Reservdelskatalog HVII sits Ramsats, Bild: 01 Pos Antal Detalj Benämning Anmärkning nr. nummer SITSDYNA ERGO 450x500 SEAT CUSH ERGO 450x SKRUV K6S 5x10 fzb BOLT K6S 5x10 fzb SITSPLATTA HV SEAT PLATE HV PLASTPL SITSPLÅT C HV PLAST PLUG SEAT PLATE KARDBORR HAKE VELCRO HOOK SELF.ADHES DEKAL SITSDJUP INST DECAL SEAT DEPTH ADJUST SITSPLATTA FLYTTBAR SEAT PLATE MOVEABLE KARDBORR HAKE VELCRO HOOK SELF.ADHES DEKAL SITSDJUP JUST HV V DECAL SEATDEPTH ADJUST SITSRAM HV SEAT FRAME HV DEKAL SITSDJUP JUST HV V DECAL SEATDEPTH ADJUST SKRUV MRX-TT-Z 4x8 fzb BOLT MRX-TT-Z 4x8 fzb BUNTBANDSFÄSTE TM 2 S8 CABLE TIE HOLD TM 2 S PLASTPL RAM C CII PLAST PLUG FRAME C CII GLIDLAGER A SLIDE BEAR A SPÅRRING SgA 14 CIRCLIP SGA AXEL ÖVRE BENSTÖD HV SHAFT UPPER LEGREST HV KLÄMSKYDD SITSRAM-S.DON SAFETY DEVICE FRAME-ACTU LÅSMUTTER M 5 fzb LOCK NUT M5 FZB KLÄMSKYDDSVINK RAM SAFETY DEVICE ANGEL SKRUV K6S 5x12 fzb BOLT K6S 5x12 fzb SKYDDSPLÅT SWITCH RAM PROTECT PLATE SWITCH SKRUV K6S 3x14 fzb BOLT K6S 3x 14 FZB KLÄMSKYDDSPINNE RAM SAFETY DEVICE PIN FRAME BUNTBAND SST2S-0 CABLE TIE SST2S-MO KABL KLÄMSKYDD HVII VII CABLE PINCH SAFETY DEVICE BUNTBANDSFÄSTE TM 2 S8 CABLE TIE HOLD TM 2 S SKRUV MRX-TT-Z 4x8 fzb BOLT MRX-TT-Z 4x8 fzb BUNTBAND SST1.5S-O CABLE TIE SST1.5S-MO KABL GALV FÖRB L=100 CABLE GALVANIC JUNCTION SKRUV MRX-TT-Z 4x8 fzb BOLT MRX-TT-Z 4x8 fzb SKRUV MF6S 8x50 fzb BOLT MF6S 8x50 fzb SKRUV MF6S 10x50 fzb BOLT MF6S 10x50 fzb S.DONSHYLSA 30 ACTU SLEEVE SKRUV K6S 4x 8 fzb BOLT K6S 4x 8 fzb SKYDDSKÅPA S.DONSFÄSTE PROTECT ACTU BRACK HV LÅSMUTTER M 6 fzb LOCK NUT M6 FZB BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb RULLE 30mm V ROLL 30mm V BANDSTRÄCKARE BENSTÖD WEB BELT TIGHTENER LEG HV SKRUV MC6S 6x50 fzb BOLT MC6S 6x50 fzb SKRUV MC6S 6x45 fzb BOLT MC6S 6x45 fzb STÖTDÄMPARE HVII STROKE COMPRESSOR HVII DISTANS 10 Y20 SPACER 10 Y SKRUV MC6S 8x 30 fzb BOLT MC6S 8x 30 fzb MUTTER M6M 8 fzb NUT M6M 8 BHB fzb FÄSTE RASSKYDD SITSRAM BRACK FALL DOWN SKRUV MC6S 8x 25 fzb BOLT MC6S 8x 25 fzb BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb KLÄMSKYDD RAM UNDRE SAFETY DEVICE FRAME SKRUV K6S 4x12 fzb BOLT K6S 4x12 fzb KLÄMSKYDDSPLÅT RAM SAFETY DEVICE PLATE FRAME KLÄMSKYDDSDUK RAM SAFETY DEVICE RUBSHEET SKYDDSKÅPA RAM UNDRE PROTECTOR FRAME LOWER SKRUV MRX-TT-Z 4x8 fzb BOLT MRX-TT-Z 4x8 fzb BR BRB 10.5x22x2 FZB WASH BRB 10.5x22x2 FZB MUTTER M6M 10 fzb NUT M6M 10 fzb REMSTRÄCKARE KNÄSTOPP BELT TENSION KNEE STOP HV STRÄCKSTÅNG BENSTÖD TENSION BAR LEGREST LÅSRATT WN730 E 50-M10 ADJ HANDLE WN730 E 50-M BR BRB 10.5x22x2 FZB WASH BRB 10.5x22x2 FZB SKRUV MC6S 8x 30 fzb BOLT MC6S 8x 30 fzb PAB 1213:

9 Permobil AB Timrå Reservdelskatalog HVII sits Ramsats, Bild: PAB 1213:

10 Permobil AB Timrå Reservdelskatalog HVII sits Ramsats, Bild: 01 Pos Antal Detalj Benämning Anmärkning nr. nummer SKRUV MC6S 10x 55 fzb BOLT MC6S 10x 55 fzb S.DONSHYLSA 30 ACTU SLEEVE RAM UNDRE HV V HVII VII FRAME LOWER HV V HVII VII PLASTPL VL 25x25 PLAST PLUG VL 25x GLIDLAGER F FLÄNS SLIDE BEAR FLANGE BUNTBANDSFÄSTE TM 2 S8 CABLE TIE HOLD TM 2 S SKRUV MRX-TT-Z 4x8 fzb BOLT MRX-TT-Z 4x8 fzb DISTANSPLATTA S.DON HVII SPACER PLATE S.DON S.DONSFÄSTE BAKRE ACTU BRACK BACK LEGREST BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb SKRUV K6S 8x25 fzb BOLT K6S 8x 25 FZB PARALLELLSTAG ARMSTF TIE BAR FRONT ARMR FRAME LÄNKST.HUVUD M 8 UTV LINK.R SOCK HEAD SM MUTTER ML6M 8 fzb NUT ML6M 8 fzb DEKAL SITSDJUP JUST HV V DECAL SEATDEPTH ADJUST LÅSMUTTER M 6 fzb LOCK NUT M6 FZB SKRUV MC6S 6x25 fzb BOLT MC6S 6x25 fzb BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb LÅSMUTTER M 8 fzb LOCK NUT M8 FZB DISTANSRÖR 25 PVC SITS SPACER TUBE 25 PVC SEAT SKRUV MF6S 6x30 fzb BOLT MF6S 6x30 fzb PAB 1213:

11 Permobil AB Timrå Reservdelskatalog HVII sits Ryggstödsled och Armstöd, Bild: PAB 1213:

12 Permobil AB Timrå Reservdelskatalog HVII sits Ryggstödsled och Armstöd, Bild: 02 Pos Antal Detalj Benämning Anmärkning nr. nummer ARMST.STOPPN 300 C HV ARMR PADD 300 C HV ARMST.STOPPN 350 C HV ARMR PADD 350 C HV ARMST.STOPPN 400 C HV ARMR PADD 400 C HV ARMST.STOPPN 250 C HV ARMR PADD 250 C HV SKRUVSATS ARMST BOLT KIT ARMR ARMST.GÄNGPLATTA ARMR SUPP PLATE BR BRB 4.3x 9x0.8 fzb WASH BRB 4.3x 9x0.8 fzb SKRUV MC6S 4x12 fzb BOLT MC6S 4x12 fzb ARMST.STOMME 250 C CII HV ARMR BODY 250 C CII HV ARMST.STOMME 300 C CII HV ARMR BODY 300 C CII HV ARMST.STOMME 350 C CII HV ARMR BODY 350 C CII HV ARMST.STOMME 400 C CII HV ARMR BODY 400 C CII HV ARMST STOMME PARA ARMR BODY PARA MOVE T-FÄSTE KORT ARMST PLG T-BRACK SHORT ARMR PLG ARMST.LEDPLÅT ARMR GUIDE PLATE ARMST.LEDPLÅT 400 PLG ARMR GUIDE PLATE 400 PLG SKRUV K6S 10x16 fzb BOLT K6S 10x16 fzb BR BRB 10.5x22x2 FZB WASH BRB 10.5x22x2 FZB BRICKFJÄDER 28x14.2x1 CUP SPRING 28x14.2x LÄNKSKRUV ARMST PLG LINK BOLT PLG ARMR ARMST.FÄSTE PLG ARMST ARMR BRACK PLG ARMR PLASTPL VL 25x15 PLAST PLUG VL 25x KLÄMR ARMST.LED C GN HV CLAMP RING ARMR C GN HV SKRUV MC6S 8x 22 fzb BOLT MC6S 8x 22 fzb BR BRB 8.4x15x1.6 fzb WASH BRB 8.4x15x1.6 fzb SKRUV MC6S 5x 6 fzb BOLT MC6S 5x 6 fzb HANDTAGSKULA 20 M5 HANDLE KNOB 20 M PANELHÅLL.FÄSTE ARMST PANEL HOLD BRACK SKRUV MC6S 6x20 fzb BOLT MC6S 6x20 fzb BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb BR BRB 4.3x 9x0.8 fzb WASH BRB 4.3x 9x0.8 fzb SKRUV MC6S 4x10 fzb BOLT MC6S 4x10 fzb BRÖSTRULLEFÄSTE HV CHEST ROLL BRACK HV BR DB 8X14X0.3 SPACER DB 8X14X LÅSMUTTER M 8 fzb LOCK NUT M8 FZB STOPPRING ARMST C CII HV STOP COLLAR ARMR C CII HV SKRUV SK6SS 5x 6 SET SCREW SK6SS 5x NYCKEL FAST 13 BOX WRENCH RYGGSTÖDSLED V.3 HVII VII BACKR HINGE V.3 HVII VII GLIDLAGER A SLIDE BEAR A SNABBLÅS RYGG HV QUICK LOCK BACK HV BLINDNIT TAP/D 46 BS DUMMY RIVET TAP/D 46BS SKRUV K6S 8x22 fzb BOLT K6S 8x22 fzb PARALLELLSTAG SITSRAM TIE BAR SEAT FRAME LÄNKST.HUVUD M 8 UTV LINK.R SOCK HEAD SM MUTTER M6M 8 fzb NUT M6M 8 BHB fzb LAGERHUS M FLÄNSLAGER BEAR HOUSE W FL BEAR GLIDLAGER F FLÄNS SLIDE BEAR FLANGE STAGLAGERRÖR RAM V.2 BRACE BEAR TUBE FRAME V GLIDLAGER F FLÄNS SLIDE BEAR FLANGE BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb SKRUV K6S 6x20 fzb BOLT K6S 6x20 fzb KNÄSTOPP HV KNEE STOP HV KLÄDSEL KNÄSTOPP HVII VII UPHOLST KNEE STOP KNÄSTOPPSSTOMME HV KNEE STOP BODY HV PLASTPL KNÄSTOPP HV PLAST PLUG KNEE STOP HV KNÄSTOPPSSTOMME HV KNEE STOP BODY HV LAGERHUS NYLON BEAR RACE NYLON KNEESTOP SKRUV K6S 4x22 fzb BOLT K6S 4x22 fzb PAB 1213:

13 Permobil AB Timrå Reservdelskatalog HVII sits Montsats/Sitslutning, Bild: PAB 1213:

14 Permobil AB Timrå Reservdelskatalog HVII sits Montsats/Sitslutning, Bild: 03 Pos Antal Detalj Benämning Anmärkning nr. nummer MUTTER ML6M 8 fzb NUT ML6M 8 fzb BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb LÅSMUTTER M 8 fzb LOCK NUT M8 FZB SKRUV MC6S 8x 22 fzb BOLT MC6S 8x 22 fzb KABL GALVANISK FÖRB CABLE GALVANIC JUNCTION SKRUV MRX-TT-Z 4x8 fzb BOLT MRX-TT-Z 4x8 fzb SKRUV M6S 10x120H fzb BOLT M6S 10x120H fzb SKRUV MC6S 6x14 fzb BOLT MC6S 6x14 fzb BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb S.DONSFÄSTE SITSLU 30 / ACTU BRACK SEAT TILT 30 / BR BRB 10.5x22x2 FZB WASH BRB 10.5x22x2 FZB MUTTER M6M 10 fzb NUT M6M 10 fzb S.DONSHYLSA 30 ACTU SLEEVE LÅSMUTTER M10 fzb LOCK NUT M10 FZB LED SITSLUTN 30ø HVII VII HINGE SEAT TILT 30ø GLIDLAGER A SLIDE BEAR A SKRUV MF6S 8x25 fzb BOLT MF6S 8x25 fzb SPÅRRING SgA 12 CIRCLIP SGA AXEL BAK LED SITSLUTN 30ø SHAFT BACK HINGE SKRUV MLC6S 8x40 fzb BOLT MLC6S 8x40 fzb SKRUV MF6S 8x45 fzb BOLT MF6S 8x45 fzb STYRVINKEL SITSLUTN 30ø GUIDE ANGEL SEAT ELEV 30ø DISTANS 18 SITSLU SPACER 18 SEAT TILT AXEL FRÄMRE LED SITSLU GN SHAFT FRONT HINGE SEAT TI RAM SITSLU 30 FRAME SEAT TILT GLIDLAGER F SLIDE BEAR F BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb LÅSMUTTER M 8 fzb LOCK NUT M8 FZB BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb SKRUV MC6S 8x 40 fzb BOLT MC6S 8x 40 fzb LÄNKSTAG SITSLUTN 30ø LINKRODS SEAT ELEV 30ø LÄNKST.HUVUD M 8 UTV LINK.R SOCK HEAD SM MUTTER M6M 8 fzb NUT M6M 8 BHB fzb LÅSMUTTER M 8 fzb LOCK NUT M8 FZB BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb SKRUV MC6S 8x 30 fzb BOLT MC6S 8x 30 fzb SITSLED FRÄM SITSLUTN 30ø SEAT FRONT HINGE GLIDLAGER F SLIDE BEAR F MONT.SATS HVII INSTALL KIT HVII SKRUV MC6S 8x 50 fzb BOLT MC6S 8x 50 fzb BR BRB 8.4x20x 2 fzb WASH BRB 8.4x20x 2 fzb LÅSMUTTER M 8 fzb LOCK NUT M8 FZB PAB 1213:

15 Permobil AB Timrå Reservdelskatalog HVII sits Reglering, el sitslutning, Bild: , , , , ,5 6,7, PAB 1213:

16 Permobil AB Timrå Reservdelskatalog HVII sits Reglering, el sitslutning, Bild: 04 Pos Antal Detalj Benämning Anmärkning nr. nummer KABL LUTN.GIV SITSLUTNING CABLE TILT GAUGE SKRUV MRX-TT-Z 4x8 fzb BOLT MRX-TT-Z 4x8 fzb FÄSTE GIVARE SITSLUTN 30ø BRACK SENSOR SEATELEV STIFTHUS 6-POL MODU II CONN BLOCK 6-PIN MODU II STIFT MODU II PIN MODU II HYLSHUS 6-POL MODU II RECEPTACLE 6-PIN MODU II HYLSA MODU II SLEEVE MODU II HYLSA MODU II SLEEVE MODU II KABL UNIK II-S.DON HV CABLE UNIK II-ACTU HV SKRUV MRX-TT-Z 4x8 fzb BOLT MRX-TT-Z 4x8 fzb RELÄ C RELAY C STIFT FLAT 0,5-1,5mm 2 FLAT PIN 0,5-1,5 mm HYLSHUS 5-POL PL RECEPTACLE 5-PIN PL BUNTBAND SST1M-0 CABLE TIE SST1M-MO FERRIT 6.3 Y16/9.6 FERRITE 6.3 Y16/ STIFTHUS 2-POL UMNL CONN BLOCK 2-PIN UMNL STIFT UMNL PIN UMNL HYLSHUS 2-POL MNL RECEPTACLE 2-PIN MNL HYLSA MNL SLEEVE MNL HYLSHUS 10-POL MODU II RECEPTACLE 10-PIN MODU II HYLSA MODU II SLEEVE MODU II KABL S.DON CABLE ACTU S.DON LA ACTU LA SKRUVSATS REGL EL BOLT KIT CTRL PWR LÅSMUTTER M10 fzb LOCK NUT M10 FZB BR BRB 10.5x22x2 FZB WASH BRB 10.5x22x2 FZB S.DONSHYLSA 30 ACTU SLEEVE SKRUV MC6S 10x 55 fzb BOLT MC6S 10x 55 fzb PAB 1213:

17 Permobil AB Timrå Reservdelskatalog HVII sits Ryggstöd, Bild: PAB 1213:

18 Permobil AB Timrå Reservdelskatalog HVII sits Ryggstöd, Bild: 05 Pos Antal Detalj Benämning Anmärkning nr. nummer RYGGDYNA ERGO 370x600 BACK CUSH ERGO 370x600 SMAL -50 RYGG RYGGDYNA ERGO 470x600 BACK CUSH ERGO 470x600 BRED +50 RYGG RYGGDYNA ERGO 420x700 BACK CUSH ERGO 420x700 HÖG +100 RYGG RYGGDYNA ERGO 420x600 BACK CUSH ERGO 420x600 STANDARD YGG KLÄDSEL RYGGDYNA UPHOLST BACK CUSH HÖG RYGG KLÄDSEL RYGGDYNA UPHOLST BACK CUSH STANDARD RYGG KLÄDSEL RYGGDYNA UPHOLST BACK CUSH SMAL RYGG KLÄDSEL RYGGDYNA UPHOLST BACK CUSH BRED RYGG RYGGSTÖD HÖG +100 BACKR HI +100 HVII VII HÖG RYGG RYGGSTÖD BR +50 HVII VII BACKR WIDE +50 HVII VII BRED RYGG RYGGSTÖD HV BACKR HV STANDARD RYGG RYGGSTÖD SMAL -50 BACKR NARROW -50 HVII VII SMAL RYGG SKRUVSATS RYGGSTÖD BOLT KIT BACKR HVII VII SKRUV MF6S 4x16 fzb BOLT MF6S 4x16 fzb TRYCKKNAPPSFÄSTE BRACK SNAP FASTENER BR BRB 4.3x 9x0.8 fzb WASH BRB 4.3x 9x0.8 fzb LÅSMUTTER M 4 fzb LOCK NUT M4 FZB SKRUV MF6S 6x45 fzb BOLT MF6S 6x45 fzb BR NB 6x19 fzb WASH NB 6x19 fzb MUTTER DISTANS 15X10 fzb NUT SPACER 15X10 fzb LÅSRATT VTR.40 B-M6 STAR HANDLE VTR.40 B-M BR BRB 2.5x 6x0.5 fzb WASH BRB 2.4x6x0.5 fzb SNABBLÅSTAPP RYGG HV QUICK LOCK PIN BACKR HV SVANKSTÖD CII LUMBAR SUPP CII STD+BRED+HÖG RYGG SVANKSTÖD SMAL RYGG CII LUMBAR SUPP NARROW CII SMAL RYGG BÅLSTÖD V.2 BRED RYGG LAT SUPP V.2 BACK WI BRED RYGG BÅLSTÖD V.2 SMAL RYGG LAT SUPP V.2 BACKR SMAL RYGG BÅLSTÖD V.2 CII HV V LAT SUPP V.2 CII HV V STD+HÖG RYGG BÅLSTÖD PLAST HVII CII LAT SUPP PLASTIC HÖ+VÄ BÅLSTÖD PLAST V.2 SM LAT SUPP PLASTIC V.2 HÖ+VÄ LÅSMUTTER M 4 fzb LOCK NUT M4 FZB BR BRB 4.3x12x 1 fzb WASH BRB 4.3x12x 1 fzb BR BRB 4.3x16x 1 fzb WASH BRB 4.3x16x1 fzb SKRUV MVBF 6X 20 fzb BOLT MVBF 6X 20 fzb FÄSTPLÅT BÅLSTÖD V.2 BRACKET LAT.SUPP V FÄSTPLÅT BR.RYGG BRACKET WI.BACK LAT.SUPP FÄSTPLÅT BÅLSTÖD V.2 BRACKET LAT.SUPP V SKRUV K6S 4x10 fzb BOLT K6S 4x10 fzb LÅSBR A-LOCK 6x15 LOCK WASHER A-LOCK 6x BR BÅLSTÖD V.2 WASH LAT SUPP V LÅSRATT VTR.40 B-M6 STAR HANDLE VTR.40 B-M AXEL ARMST.FÄSTE PLG RAIL ARMR BRACK PLG SMAL AXEL ARMST.FÄSTE PLG RAIL ARMR BRACK PLG WI BRED AXEL ARMST.FÄSTE PLG HV RAIL ARMR BRACK PLG HV HÖG AXEL ARMST.FÄSTE PLG HV RAIL ARMR RACK PLG HV STANDARD BRÖSTRULLE HV +50 CHEST ROLL HV +50 BRED BRÖSTRULLE HV CHEST ROLL HV STD+HÖG BRÖSTRULLE HV -50 CHEST ROLL HV -50 SMAL KLÄDSEL BRÖSTRULLE +50 UPHOLST CHEST ROLL +50 BRED KLÄDSEL BRÖSTRULLE HV UPHOLST CHEST ROLL HV SDT+HÖG KLÄDSEL BRÖSTRULLE -50 UPHOLST CHEST ROLL -50 SMAL BRÖSTRULLE STOMME HV CHEST ROLL BODY HV STD+HÖG BRÖSTRULLE STOMME -50 CHEST ROLL BODY -50 SMAL BRÖSTRULLE STOMME +50 CHEST ROLL BODY +50 BRED BRÖSTRULLE POLYSTRING CHEST ROLL POLYSTRING +50 BRED BRÖSTRULLE POLYSTRING CHEST ROLL POLYSTRING STD STD+HÖG BRÖSTRULLE POLYSTRING CHEST ROLL POLYSTRING -50 SMAL STÅNG BRÖSTRULLE BRED BAR CHEST ROLL WIDE BRED STÅNG BRÖSTRULLE STD BAR CHEST ROLL STD STD+HÖG STÅNG BRÖSTRULLE SMAL BAR CHEST ROLL NARR SMAL PLASTPL GL 14 PLAST PLUG GL STOPPRING Y 14.1 STOP COLLAR Y SKRUV SK6SS 6x 6 SET SCREW SK6SS 6x RYGGSTÖDSFÖRST HV BACKR REINFORSEM HV ENDAST BRED+HÖG RYGG LÅSRATT VRT.P 5X10 ADJ HANDLE VRT.P 5X10 PAB 1213:

19 Permobil AB Timrå Reservdelskatalog HVII sits Regl. el ryggstöd och Regl. resning, Bild: Reglering el resning Reglering el rygg Reservdelar specifikt för Reglering el rygg med extra stark ställdonsmotor. O2@6X??@@@@@)K?@6KeW2@6K? J@(M?W@@@??@@@6?&@@@@@6K 7@H?W&@@@L 7@?@eW@@@@@1? V4@@@@@6K??I'@@6K? 3@@@W&@@@@@@@? I4@@@@@6K?N@@@@6K? @@@@@W@@W@@@@?@@X?@L?I4@@@@@@@@1eW2@6K?hf@?e?W2@@0?4@@)K?I'@@@Y@@Y@@@T@@)X@1?I4@@@@?@@?O&@@@@6X?he@LeO&@0M?eI4@@6K V'@@Y@@(R4@)?&@0M?g?V'@L? 3@@?@@@@@6K?eO&@(M?@@?@@??@@@@?hf?@@? V'@@@@(?4@@6?2@@0Ye@@h?@@?f?@@? 3@@)K?eV4@0Y??W2@5?h?@@? O&@(M?eV'@)X??@@@eO&@(Y? N@@@@6X?gO&@0Y?h?@@? O2@@0Yf?N@@1??@?@@@@@(Y?3@@@@)KfO2@(M?he?@@? O2@@0Mh3@@??@@@@@@@eW2@6K??V'@@@@@6KO2@@0Yhf?@@? W2@@0MheN@@?J@@@(?4@)?&@@@@6K? V'@@@@@@@@0M?O&@0MhfJ@@W&@@0Y??I'@@??I4@@6K??O2@(Mhf?O&@@@@0M?fN@5?e?I4@@6X? V'@@@@@@6X?@@??O2@@0Y?he?W2@@@@(M?g?@H?f?W@@)X?V'@@@@@@)X?e@6K?g?@@??O2@@0M?hfO&@@@@0Yh?@L?f?7@@@)X?gO2@@@@6Khf@@ V'@@@@@@)Xe@@@6X?f?@@??W2@@0M?hfO2@@0Mhf?@)XfJ@X@@@1?fW2@@@@@@@@6Khe@@?@?V'@@@@@@1e?W@@)??@@@?@@??W2@@?@@@@@@?@@?e3@@@@@@?eW26K?7@@@@@@@@@@gV'@@@@@L?W&@@@6X V'@?W@@@e?7@?eJ@@@?@@??V@?7Y@@e?@@?e7@@@?@@? O2@@@@@@@Lhe?O2@@0M? O2@@@@@?hf?O2@@0M? O2@@0Mhf?O&@@0Y? O2@@0YhfW2@@(M O&@(M?hfO2@@0M?3@)K?e7R@@@@@?e?W&@(MfI4@@6Xh@@?V4@@6K?@@@@@@@?eW&@(Y?gI'@)K?g@@?I'@@@@@@@@@@L?W&@(Yh?V4@@6X?f@@ V4@@@@@@@@@)?&@(Y?gO@K??W@@)Xf@@ I4@@@@0MI'@@(YgW2@@@6?&@@@)X?e@@ O2@@0Yg O2@(M?f O2@0M?e O&@0M??W2@@0?O2@?@@@@@@?@V'@@6X?e?V@@V4@)?&@@@@@1?@W@@@@?@?V'@@)K?O2@@@eI'@@e@@@@?@@Y@@@@@??V'@@@@@@(M?e?N@@@@@@?@?@@@@@@@@?eN@@@@@0Yg@@@@@@@@?W2@@@6X?J@@@@@@@Le?@@?he3@@@@@0Y@5e@?@@@@ W@@@@?f?@@?he@@?@@@@@W&@@@@@)K? 7@@@@@@?e?@@?he@@?@@@W@@@V'@@@@@@?W2@@(M??O2@@0M?he?N@?O2@@0M?O2@@0Y?h?3@?eO2@@0M?O&@(MhN@1?fO2@@0Y O2@0M??W2@(Mhg 3@@@@@@?@@)XhW2@@(M V4@@@?@@@@@)g?O&@@0Y? I4@@@@(Mg?O2@@0M? I4@0Y?f?W2@@0M? O&@@0Y W2@@(M O2@@0M @@h@@@@@@@@@@@y@w&@e@@ 3@L?f?J@V'@X?W@@@@@@@@5e@@ N@)Xf?7@?N@1?7@T@@@@@@He@@?3@)K?e?@@??3@?@S@U@@@@@?e@@?V4@@6X??@5??N@@@@>@@V'@@?e@@?I'@)K?@f3@?V@@5?V4@@6X@@?@e?W2@@0Y??@f?O2@(M?@h?O&@0M?@g?O2@0M?@eO&@0M??@hfO2@(M??3@?@@?@@?e?@@? O&@(M??O&@@0Y? V4@@@@1?eN@@@@(Y?eI4@@@@?@W2@0M??@heW2@@0Y?V'@@@@@@?e?3@? V4@@(Mf?N@??@H?g@??@h@??W2@@0M? O&@(M??O2@@0M??O2@@0Y??O&@(M O2@@0Y?O2@@0Y??O&@(M W2@@0Y O2@(M??W2@@0M? O&@0M??O2@@0M? 27,28 I'@@@Le?3@@(YgI'@@?V4@@)K??V@@H?g?V4@?I'@@@@@@5 O&@(M??O2@@0M??@@He?I4@@)K?he@W2@@@X??@@?f?I'@@6X?h@@@@@@)X?@@LgN@@@)Xg?J@@(MI4@1?3@)K?fJ@e@1g?7@@Y?eI'=??V4@@6K?e7@@@@@g?@@@@@@6KS@6X?hf?@@@0Y?I4@@6K?@@@@@@gJ@@@@0?'@@U;)XhfJ@(M?I'@@@@@@@@@f?O&@@?e?V'@1?@1he?W&@H??N@1f?O&@@0Y? 3@e?O2@@0M? N@?O2@@0M??@@@@(M? W2@@@@6X O@K? V4@@@@@@V'@6KO2@(Y@?fV'@W@@heO&@5 @@@Xf@?@@@@R'@@@?W@@@@@@=?@5? N@@@@@@?@?@?@@ 3@@@@@@@0M?@?7@@@@@@@@@@@@@H O2@(MS@@@@@@0Y?3@@@@@@5?@?@5?O2@@@@@ V4@@@@0Me?@?@@@@?I4@@@@(Y@? W2@@@UO&@(M??V'@@?@@e@?@H W2@@@@@@@@?@?@@@@?f@@H?@? 27,28?O&@@XV@@@0Y?W2@@@X?@@@@5? O&@@XV@@@@@(Y? V'@@@@)X@?@? @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ O2@@@@@@@@@@@@@@@@@@?J@5?W2@@@@@ O&@YO&@@@@@@?@@@?@@@(Y@)K?g@??V4@@)K??@@V'@@Ye?I4@@@0?40Y?fV@@@?@@@@@@(Y?@@@@@@@@@@5?e?I'@@@?7@@?@?@@@@Lf@@e@??3@@6X?W2@@@?@@@@?f@@e@??@6K?O&@?@@@@?f@@e@? J@?@@@@?f@@e@??O&@(Mhe?V'@1?f?W2@(M?O2@@0Y? W2@@0MhV'@)X?g?O2@0M?O&@(M O2@@0Mf?I'@@Lhe?O&@0YW2@@0M?W2@@@@@@@)K O&@@0M?I4@@@@?hfW2@(M?O2@@0Y?O2@@@@6X? @@@@e@?@@@@@@@@@@@@@@@@@@@@@@@@ O2@@@@@@@@@@ I4@@@@@@@@?I'@@@@@ V@@@@@ O2@@0Yhf?N@@@0M?f?O&@@@?W2@@0M?g?V'@L??O2@@0Y?e?J@@ O&@(M?heV')?2@@0M?fW&@@?O&@@0M?fI'@@f?O2@(Mf@@?@@??@@@6K?@@W&@@@@@6XhfC@0Y@@ J@@@@0M?I4@)K?hO20Me@@ W2@@0M O2@@0M O2@@0Y?W2@@0M? O2@@0M N@)Xe?O2@@@@H?O2@@0Y? W2@0M?O2@@@@L? @@@@0Me?@@? @@@@e@?@?hf?v4@@@@@@5e?w&@@0y??i4@@@0yew&@0m??@ @@H?f?@@? O&@@0Y?W2@@(M??O2@@0M??O2@@0Y??O&@(M W2@@0M O2@@0M W2@(M?W2@@@@0MB@@6T@@?f@@(Y O2@0M?O2@@@@@Ue?@@??I4@@?@5 @?h?3@l?o2@@(m?he?@5?he?o&@0m?@he?@@@@@@@@??@he?@@@@@@@1??@he?j@@5??@he?7@@yo26x? &@0Y?W&@0Yh?O2@@?@@@0Y??V')X? W2@(M?W2@(M?h?V@@@?@@(MI')X O2@0M?O2@0M?f?@@@XV@@@@@@@@ W&(Mh?W2@@@@@@0M?fV')K?W2@(M?W2@@0Y?3@?O2@e?@@@@@@(M??N@@Y@he@??O2@@(M?eO2@@@@@@@@@@@6K?f?@he?@@?fN@@Lhe@@eW2@@@@1?gW2@@X@@@0Yh?J@@@@L? O&@0Y?O&@0M?eN@@@@@T2@@?@@@(Y 32 3@@@h?J@W2@@@0Y?W2@@@@@@(?4@@@@@@@@6Xe?@he?@@?f?3@)X?he?O&@f@Lf?O&@@V@@0Mhe?'@@@@1? V4@@@6K?f?7@@@@0MeO&@@@@@@0YeI4@@@@@@@)X??@he?3@W@?e?N@@1?eW2@(eW2@@@@e?J@1e?O2@@?@@(Mhf?V'@@@@L?I4@@6K?e?@@@0MeW2@@@@@0M?hI4@@@@)X?@he?N@@@Lf@@5??O&@0Y?O&@@Xf?7@@=O2@@?@@@0Y??I4@@6?2@@0Mf7@@@@0M?hf?I'@@)X@hf3@@)K?e@@YO2@0M?O2@@@@1f?@MS@@@X@@@0M??I4@@@0Mf?J@@@@gO2@@6XgV'@@@@L?heN@@@@6K?@@@@(M?O2@@@0?'@W2@(eW&@@V@@(M??7@?@5eO2@@@@@@@)?'@6K??N@@@@)Xhe?@@@@@@@@@@@YO2@@@(Me?@@@0Ye*@?@@@0Y?@@@@YO2@@0Mg?V4@@6K?@@@@@)K?h?3@(M?fI'@@@@@@H?e7@(Mf?@@@(M?@@@@@@(M?hfI'@@@V'@@@@6X?g?N@?g?V'@e?@f@@UO26KO&@@0Y??V4@@@1? V'@@@)X??I'@@? V4@? O2@@@@@@@@@@@@@@@6X? O2@@@@@@@@W2@6K??W2@@@@@0Yhe?O&@@@@(M?h W2@@@@@0M?g O2@@@@@@g O2@@@@g?W2@g?@@@@@(Y?V4@@??@@?@@1?h@1h?@e?@@@e?V@@@@@@@0M? W2@@@0M??@@@?@@@@@@@)K O&@@@@0Mhf O&@@g?@@@@@@@6Khf?W2@@@@(M??@@?h3@L?eW&@@@@1?eW2@@X@@@0Y?@@?e@@@@@6K?hO&@@@@0Ye?@@?hN@1??W&@?@@@@??O&@@V@@(M?@@Le@@@@@@@@@6X?eO2@@@@0MfJ@@?h?@@?W&@@@@X@@T2@@?@@@0Y??3@1e?I4@@@@@@@)KO2@@@V@Mf?O&@5?h?3@W&@@@@>@(R@@X@@@0M??N@@h@@@@@@@@@@@?f?O2@@(Y?h?N@@@@@@>@(YJ@V@@(M??@@@@@)K?O2@@@@0Y@@?h@@f?W2@@@L?fO&@@?@@(M??O&@@@@@@?h@@g?O&@e?@@@?W2@@@?@@0M? W2@@@@@@0MeV@@@@@@@@@(Yg@@@1 7@@@@@@??W2@@@@@@@@@@0Y?f?J@@@@ 3@X?W@@L?7@@@@@@@@@0M?gO&@@@5 N@)?&@@)X@@@@@@@@0M?gO2@@@@0Y?O2@@@@@@?3@@@@YO&@@@5e?V4@@@@L?O2@@@X;@@@@@(MW@?@@eI'@@@@@??O&@@@X?e?@@@@@@@V4@@@@6K?@@@@@(M?@@@@0Y??@@(M? J@@H N@@? V4@@@@@@@@e?N@@H?eO2@@@@H? I4@@@@@@f@@eW2@@@0Y@?I4@@6KC@@?O&@@0M??@?I4@@@Y@@@@(M?eJ@?I4@@@@@0Yf7@@@?V4@@@@@@@@0Y? W2@@@?h?@@L W2@@@@@@@0Y? O2@@@@@@(M O&@@@@@@0M?@@@@@@0M?hO&@@6Xf@?@??O&@ O2@@@@@0M?h@?g@?@?eJ@ 3@@?@@6K?I'@@@@@6K?@@@@@@??O&@@@@@f@@@@@@@@@0Y??O2@@@@@@@@(M? W2@@@XI4@@@@@@W&@@@@5?f@?@@@@@@@0M? O2@@@XV@@@@@?S@@@@@??I4@@@)?&@@@@@@0M? O2@@@X?@@@@@X@@@@V4@@@@)X?W2@@@@@@@0M? O2@@@@e@@@@@@@@@@@@6XfO2@@@@@@@0Y? O2@@@@@@@@@@@@@@)KhO2@@@@@@(M 3@@@@@0Yf7@@?@@@@ V4@@@@@@6XV4@@@?@@6X W2@@@@@?e?O2@@@@@@@@0M??W2@@@@@@@@@0Y I4@@@@@)K?I4@@@@@)K? I'@@?@@6K?I'@@@@@6K? V4@@@?@@6K?I4@@@@@6K?@@@@@@@@@@@@@@Le?O&@@@@@@@@0M? I'@@@)KO2@@@@@@@@0M??N@@@@@@@@@@@@@0M? W&@@X?@@f@@@@W2@@ I4@@@@@@6X?I'@@?@@6K I4@@@@@)K?V4@@@@@@6X I'@@@@@6K?I4@@@@@)K??V4@@@@@@6X?I'@@@@@6K??I4@@@?@)K?V4@@@?@@6K??I4@@@@@6K?I4@@@@@@6X??I'@@?@@6K?I4@@@@@)K?W&@@@@@@@@@@0Y? W&@@@@@@@@@0M??W2@@@@@@@@@@@0M 3@eO2@(Y?f@@@@@? V4@@@@@@6X?I'@@?@@6K O2@@XV@@0M?W2@@@?@@@0Y O&@@X@@@0M?O2@@@V@@(M??3@@@@L?eJ@@@@H?N@@@@)Xe7@@@5? N@@@@1f?@@@@5?I'@@@@@6K?I4@@@@@)K V4@@@@@@6X?I'@@@@@6K I4@@@@@)K?V4@@@?@@6K?O&@@?@@@0M? W2@@@V@@@0Y? I4@@@@@6K?I4@@@@@@6X?O2@@X@@@0M??I'@@@)X@@@5 I'@@?@@6X?I4@@@@@)K??O2@@@V@@(M? V4@@@@@@(Y?V4@@@@@)KeI'@@@@@6K??W2@@@?@@@0Y I4@@@@H??I4@@@@@6K?V4@@@?@@6K? O&@@?@@@0M?O2@@@@5?O&@@@?I4@@@@@6K?I4@@@@@@6X? O2@@X@@@(M?W2@@@@@0Y?I'@@@@@6X?I4@@@@@)K O2@@@V@@@0Y? O&@@@@0M V4@@@@@)K??I'@@@@@6K W2@@@?@@@0M? O2@@@@(M?@@@ I4@@@@@6K?V4@@@?@@6Khf?O&@@X@@@0M? W2@@@@@0Y? J@@@ I4@@@@@6K?I4@@@@@@6Kh?O2@@XV@@(M? I'@@@@@6K?I4@@@@@@6Xf?O2@@@V@@@0Y?V4@@@@@@6X?I4@@@@@)K??W2@@@?@@@0M?I4@@@@@)KeI'@@?@@6?&@@X@@@0M?I4@@@@@6K?V4@@@?@@@@V@@(M?I'@@@@@6K?I4@@@e@@@0Y? V4@@@@@@6X?I4@@@@0M? W2@@@@@0Y? O2@@@@(M?W2@@@@@0M O&@@@@0M?O2@@@@@0Y?O2@@@@(M??O&@?@@0M? I4@@@@@)K??I40M??V4@@@@@@6X??I4@@@@@)K?I4@@@@@6K?I'@@@@@6K O2@@@@@0Y? O2@@@@(M?W2@@@@@0Y O&@@@@0M?O2@@@@(M??O2@@@@0M??O&@@@@0M? V4@@@@@@6X I4@@@@@)K? I4@@@@@6K? I'@@@@@6K??V4@@@@@@6X??I4@@@@@)K?I4@@@@@6K O2@@@@(M O&@@@@0M?W2@@@@@0M?O2@@@@@0Y?O2@@@@(M??O&@@@@0M? W2@@@@@0M??I'@@@@@6K V4@@@@@@6X I4@@@@@)K? I4@@@@@6K? I'@@@@@6X??W2@@@@@0M O&@@@@0M?O2@@@@@0M?O2@@@@@0Y?O&@@@@(M? W2@@@@@0M? O2@@@@@0Y??V4@@@@@)K?I4@@@@@6K?I4@@@@@6X?I'@@@@)K? V4@@@@@6K??W2@@@@@0M?O2@@@@@0Y?O&@@@@(M? W2@@?@@0M? O2@@@@@0M? O2@@@@@0Y? O2@@@@(M I4@@@@@6K? I'@@@@@6X??V4@@@@@)K?I4@@@@@6K?I'@@@@@6X?O2@@@@(M??O2@@@@0M??O&@@@@0M? W2@@@@@0M? O2@@@@@0Y? O2@@@@(M O&@@@@0M V4@@@@@)K?he?W2@@@@@0Y I4@@@@@6K?hO&@@@@0M I4@@@@@6K?fO2@@@@0M I4@@@@@6K?O2@@@@(M I4@@@@@@@@@@@0Y? I'@@@@@@@0M??V4@@@@(M??I4@0Y PAB 1213:

20 Permobil AB Timrå Reservdelskatalog HVII sits Regl. el ryggstöd och Regl. resning, Bild: 06 Pos Antal Detalj Benämning Anmärkning nr. nummer S.DON LA30.1LP /559 ACTU LA30.1LP /559 Anv. > 90 kg S.DON LA30.1P ACTU LA30.1P Anv. < 90 kg KABL S.DON LA30 RYGG HVII CABL ACTU LA30 BACK HVII S.DONSKÅPA KABL LA30 ACTU COV CABLE LA SKRUV MRX-TT-Z 3x25 fzb BOLT MRX-TT-Z 3x25 fzb SKRUVSATS REGL.EL RYGG BOLT KIT CTRL PWR BACK S.DONSHYLSA 30 ACTU SLEEVE LÅSMUTTER M 6 fzb LOCK NUT M6 FZB BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb SKRUV MC6S 10x 50 fzb BOLT MC6S 10x 50 fzb BR BRB 10.5x20x2 fzb STD WASH BRB 10.5x20x2 fzb S.DONSFÄSTE RYGG HV ACTU BRACK BACK HV LÅSMUTTER M10 fzb LOCK NUT M10 FZB LÅSMUTTER M 8 fzb LOCK NUT M8 FZB BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb DISTANS 52 ø13/8,6 SPACER 52 ø13/8, S.DONFÄSTE RYGG HVII ACTU BRACK BACK HVII SKRUV MC6S 6x16 fzb BOLT MC6S 6x16 fzb SKRUV MF6S 10x25 fzb BOLT MF6S 10x25 fzb SKRUV MF6S 8x80 fzb BOLT MF6S 8X80 fzb KLÄMSKYDD RYGG S.DON SAFETY DEVICE BACK ACTU SKRUV MC6S 8x 16 fzb BOLT MC6S 8x 16 fzb BR BRB 8.4x16x1.6 fzb WASH BRB 8.4x16x1.6 fzb BR BRB 4.3x 9x0.8 fzb WASH BRB 4.3x 9x0.8 fzb SKRUV MC6S 4x10 fzb BOLT MC6S 4x10 fzb KLÄMSKYDDSPLÅT RYGG PLATE SAFETY DEVICE BACK ÄNDL.SATS RYGG LIMIT KIT BACK AUT=>90KG Anv. > 90 kg KABELSKOHUS 1-POL CABLE LUG HOUSING 1-PIN Anv. > 90kg KABELSKO FLATST.HYLSA CABLE LUG BLADE CASING Anv. > 90 kg KABELSKO RÖD FLATST CABLE LUG RED BL CONT Anv. > 90 kg KLÄMR ÄNDLÄGESBRYTARE CLAMP LIMIT SWITCH Anv. > 90 kg M.SWITCH VL10N 001A M.SWITCH VL10N 001A Anv. > 90 kg DIOD SITSLYFT DIODE SEAT ELEV Anv. > 90 kg S.DON LA30.1P ACTU LA30.1P Anv. < 90 kg REGL EL RESN HVII STARK CTRL EL RAIS HVII STRONG Anv. > 90 kg KABL S.DON RESNING HVII CABL ACTU RAIS HVII S.DONSKÅPA KABL LA30 ACTU COV CABLE LA SKRUV MRX-TT-Z 3x25 fzb BOLT MRX-TT-Z 3x25 fzb PAB 1213:

21 Permobil AB Timrå Reservdelskatalog HVII sits Benstöd HVII std, Bild: PAB 1213:

22 Permobil AB Timrå Reservdelskatalog HVII sits Benstöd HVII std, Bild: 07 Pos Antal Detalj Benämning Anmärkning nr. nummer SKRUV MC6S 6x45 fzb BOLT MC6S 6x45 fzb LÅSMUTTER M 6 fzb LOCK NUT M6 FZB SKRUV MC6S 4x12 fzb BOLT MC6S 4x12 fzb BR BRB 4.3x 9x0.8 fzb WASH BRB 4.3x 9x0.8 fzb LÅSBLECK HV SECURING PLATE HV RULLE 25mm HV ROLL 25MM HV BAND KNÄSTOPP HVII VII / WEB BELT KNEE STOP HVII / KEDJA KNÄSTOPP HV CHAIN KNEE STOP HV SKRUV MC6S 6x40 fzb BOLT MC6S 6x40 fzb LÅSRATT KNÄSTOPP HV STAR HANDLE KNEESTOP HV LÅSMUTTER M 6 fzb LOCK NUT M6 FZB KNÄSTOPPSHÅLL HVII VII KNEE STOP HOLD HVII VII MÖBELMUTTER 15/ 9x12-M6 NUT CYL 15/ 9x12-M SKRUV SK6SS 6x25 fzb BOLT SK6SS 6x25 fzb SKRUV SK6SS 6x30 fzb BOLT SK6SS 6x30 fzb FÄSTE KNÄSTOPPSHÅLLARE BRACK KNEE STOP HOLD BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb SKRUV K6S 6x12 fzb BOLT K6S 6x12 fzb SPÅRRING SgA 14 CIRCLIP SGA AXEL FOTPL.LED HVII VII SHAFT FOOTPL.HINGE HVII BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb SKRUV K6S 6x10 fzb BOLT K6S 6x10 fzb SKRUV MC6S 6x75 fzb BOLT MC6S 6x75 fzb BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb RULLE 48mm HV ROLL 48MM HV YTTERPR Ö.LED BENSTÖD OUTERPR UPPER GUIDE LEG GLIDLAGER A SLIDE BEAR A SKRUV SK6SS 4x 5 SET SCREW SK6SS 4x GLIDPLATTA Y 12x2.00 SLIDE PLATE Y 12x I.PROFIL BAND HVII VII T INNER SECT BELT LEG BAND BENSTÖD HVII VII / WEB BELT LEG HVII VII / SKRUV MF6S 6x60 fzb BOLT MF6S 6x60 fzb SKRUV SK6SS 4x 5 SET SCREW SK6SS 4x FÄSTE BAND BENSTÖD HVII BRACK WEB.BELT LEG HVII GLIDPLATTA Y 12x2.00 SLIDE PLATE Y 12x Y.PROFIL FOTPL.LED HVII/ OUT SECT FOOPL HINGE HVII SKRUV SK6SS 8x10 SET SCREW SK6SS 8x MUTTER M6M 6 fzb NUT M6M 6 fzb BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb LÄNKSKRUV M6x50 FOTPL HV LINK BOLT M6x50 FOOTPL HV SKRUV MC6S 6x25 fzb BOLT MC6S 6x25 fzb FOTPL.LED HVII/VII FOOTPL HINGE HVII/VII BR BRB 6.4x12x1.6 fzb WASH BRB 6.4x12x1.5 fzb SKRUV MC6S 6x22 fzb BOLT MC6S 6x22 fzb FOTPL HV GN FOOTPL GN PAB 1213:
