1 Pumpboken Utgåva 6

2 Logistiktjänster intressanta tjänster för att effektivisera dina leveranser och därmed ditt arbete! Välj rätt logistiktjänst här presenteras våra olika logistiktjänster. Färdigpackat på DahlCenter Expressbud Dahlakuten Stockholm Nattjour Klockleverans och Slotleverans Lång kran C

3 Dimensionering av pumpar 3 5 Självsugande pumpar 6 9 Välkommen till Dahl Dahl Sverige AB är Sveriges ledande handelsbolag i VVS-branschen, med 1 års erfarenhet. Runt om i Sverige har vi 68 butiker, från Ystad i söder till Kiruna i norr. Där bemöter vi våra kunder med kompetens om både produkter och bransch. Vi är drygt 1 medarbetare som ständigt strävar efter att våra kunder ska uppleva oss som tillgängliga, tillförlitliga och kompetenta. Detta är också våra tre ledord. I vår affär ingår förutom VVS även Mark & VA, Industri, Fastighet och Kyla, med brett sortiment och god kunskap. Vårt stora supportlager i Järfälla hanterar dagligen transporter till 16 orter, både till kunder och butiker. Godset levereras av våra chaufförer som har god lokalkännedom och kör lastbilar med lyftkran på flaket för en smidig leverans. Dahl ägs av den franska industrikoncernen Saint-Gobain. Dränkbara pumpar och länspumpar 1 13 Djupbrunnspumpar och tillbehör 14 3 Ejektorpumpar Trycktankar och hydroforer Tillbehör trycktankar och hydroforer Avhärdnings- och avsyrningsfilter 39 4 Radonfilter 41 Avhärdningsfilter 42 Vattenfilter 43 Brunnsborrning 44 Tillbehör brunnsborrning Elsvetsdelar och tillbehör 5 52 Kollektorer 54 PEM-slang 55 Samlingsskåp och samlingsbrunnar Frostskyddskabel och tillbehör 58 PEM-slang och plaströrskopplingar Isolering och tillbehör 64 Verktyg och förnödenheter Omvandlingstabeller 68 Serviceföretag 69 7 Försäljnings- och leveransvillkor 71 8

5 Dimensionering av pumpar För att bilda sig en uppfattning om vilken kapacitet pumpen måste kunna uppfordra ur en brunn kan nedan beskrivna arbetsgång användas. Som utgångspunkt använder man normflödet för respektive tappställe i byggnaden. Normflödena adderas och översätts till ett sannolikt flöde, det vill säga det flöde som man bör använda för att dimensionera pumpens kapacitet. Om ett vattenfilter ska installeras i anläggningen blir ofta det erforderliga backspolningsflödet dimensionerande för pumpens kapacitet. Erforderligt backspolningsflöde kan avläsas ur respektive filter-anläggnings tekniska specifikationer, ett vanligt minsta backspolningsflöde är dock 25 3 l/min vid 2 bar. Normflöden för ett antal olika tappställen: Tappställe Normflöde KV Normflöde VV Tappställe Normflöde KV Badkar 18 l/min 18 l/min Tvättmaskin (< 5 kg) 12 l/min Diskbänk 12 l/min 12 l/min Diskmaskin 12 l/min Dusch 12 l/min 12 l/min Wc 6 l/min Tvättlåda 12 l/min 12 l/min Vattenutkastare 12 l/min Tvättställ 6 l/min 6 l/min Tappventil 12 l/min Bidé 6 l/min 6 l/min Efter addering av aktuellt normflöde avläser man i nedanstående diagram vad det sannolika flödet blir. Exempel: Erforderligt flöde ska dimensioneras för ett fritidshus med kök, badrum och vattenutkastare. Köket innehåller diskmaskin, medan badrummet innehåller dusch, tvättställ och vattenklosett. Normflödet blir: Kök: (diskbänk) + 12 (diskmaskin) = 36 l/min. Bad: (dusch) (tvättställ) + 6 (wc) = 42 l/min. Vattenutkastare: 12 l/min. Summerat normflöde: = 9 l/min. Gå in med normflödet 9 l/min i diagrammet, läs av vilket sannolikt flöde som pumpen ska dimensioneras för, vilket i detta exempel blir 25 l/min. Att tänka på: Om det finns en kontinuerlig vattenförbrukning som kommer att vara öppen under långa perioder parallellt med normalförbrukningen ska denna adderas till det sannolika flödet. Exempelvis en vattenspridare för gräsbevattning som kanske är tillslagen i flera timmar. Vid ett sådant fall adderas vattenspridarens förbrukning till det sannolika flödet. I exemplet ovan blir då det summerade normflödet = 78 l/min, vilket ger ett sannolikt flöde om: 24 l/min, + 12 l/min (vattenspridare) = 36 l/min. Erforderlig kapacitet blir således 36 l/min för att säkerställa normalanvändning parallellt med kontinuerlig bevattning av gräsmatta. 3

6 Dimensionering av pumpar Torruppställda självsugande pumpar Beakta nedanstående grundregler vid installation av en torruppställd självsugande pump. Bottenventil måste installeras. Använd aldrig underdimensionerad sugledning. Klenare rör ger större tryckfall och kan orsaka kavitation. Undvik torrkörning. Undvik frost. Pumpa enbart rent vatten. Installera filter om vattnet innehåller föroreningar, filtret bör installeras på trycksidan. Sugledningen måste vara helt lufttät. Pumpen måste vara fylld med vatten vid första igångkörning. Sughöjd = nivån från vattenytan till pumpen. Längden och dimensionen på slangen och eventuell bottenventil påverkar även sughöjden. Trycket i trycktanken skall vara,9 gånger starttrycket på pumpen. M M Max sughöjd: Max sughöjd är 7 m. Större sugledningslängd ger dock lägre sughöjd. Sugledning med mindre dimension 32 mm rekommenderas EJ. Diagrammet är baserad på nedanstående förutsättningar. Sugledning: 32 mm PEM-slang. Önskat flöde: 2 m 3 /h. Felsökning av självsugande pumpar. Problem Pumpen går men inget tryck Pumpen ger inte tillräckligt med vatten Pumpen stannar inte. Pumpen startar/stannar för ofta Tänkbar orsak Pumphus och slang måste vid första start vara vattenfyllda. Kontrollera att samtliga kopplingar är helt täta, kontrollera även sugledning. Sughöjden överstiger 7 m. Kopplingar och-/eller sugledningen är inte täta. Bottenventilen är trasig. Systemet är igensatt. Sughöjden överstiger 7 m. Pumpen har för låg kapacitet. Tryckströmbrytaren är felaktigt inställd. Vattenbrist i brunnen. Förtrycket i hydroforen (trycktanken) är för högt eller för lågt. Differensen mellan start- och stopptryck är för litet. Bottenventilen är trasig. Kopplingar och-/eller sugledningen är inte täta. 4

7 Dimensionering av pumpar Montering av pump i villa eller fritidshus Tryckhöjd (pump högsta tappställe) Tryckledning av 2 x Cu (22 mm utv. brukar vara tillräckligt). Sughöjd, högst 7 meter Sugledning av PEM-rör med plaströrskoppling, ej klenare än PEM 32 mm utv. Bottenventil med backventil Viktiga punkter vid installationen Sughöjden är max 7 meter. Sugledningens friktionsförlust måste alltid ingå i den beräknade sughöjden. Friktionsförlusterna för olika rörlängder för dimensioner och flöden, i bar räknat, framgår av tabell längst ner på sidan. Sugledningen måste dimensioneras med hänsyn till uppmätta värden, dock ej klenare än PEM 32 mm i yttermått. När den totala sughöjden överstiger 7 meter ska pumpen placeras närmare brunnen. Ett alternativ till att flytta pumpen är att installera en djupbrunnspump som trycker upp vattnet. Friktionsförluster (tryckfall) i bar för PEM-rör PN 1. 1 bar = 1 m. Rördiameter utv./inv. 25/2,4 (1") 32/26 (1 1/4") 4/32,6 (1 1/2") 5/4,8 (2") Vattemängd l/min Rörlängd m 1,2,4,7,14,24, ,5,7,11, ,4,8,13 - -,5,9,15,3 15,3,6,11,25,36,53 - -,3,6,11,18, ,4,5,11,2 -,4,7,14,23,45 25,5,1,18,35,6,88 -,3,5,11,18,26,53 - -,4,6,9,19,33,3,6,11,23,38,75 5,1,2,35,7 1,2 1,75,3,6,11,23,35,53 1,5 -,4,8,13,18,38,65,7,13,23,45,75 1,5 1,2,4,7 1,4 2,4 3,5,6,12,21,45,7 1,5 2,1,5,8,15,25,35,75 1,3,13,25,45,9 1,5 3, Obs! För botten- eller backventil adderas värdet motsvarande 25 m rörlängd och för varje vinkel 5 m rörlängd. 5

8 Självsugande pumpar Altech pumpar Altech pumpar är en serie väl beprövade pumpar, som är mycket prisvärda i förhållande till prestanda. De finns som pumpautomater, bevattningspumpar (jetpumpar), ringpumpsersättare samt dräneringspumpar. Tänk på rätt handhavande, när pumpar med långa sugledningar skall uppstartas. Viktigt att ledningen är helt vattenfylld, så att pumpen inte suger luft. Altech bevattningspump, SUR8 Lämplig att använda för till exempel tömning av brunnar, bevattning, länspumpning med mera. Komplett med överhettningsskydd och 1,65 meter elkabel med stickpropp. Slanganslutning för 25 millimeter (1 ) slang eller invändig G1 (G25). 23 V, 5 HZ, 8 W. Max sughöjd 7 meter. [hm] [liter/minut] Typ Max flöde l/min Max tryck bar Anslutning Art nr: SUR8 6 4,3 G25 inv./g25 inv Altech bevattningspump, SUR11 Bevattningspump med pumphus och impeller i rostfritt stål för rent vatten. Lämplig att använda för till exempel tömning av brunnar, bevattning och länspumpning. Komplett med överhettningsskydd och elkabel med stickpropp. Med invändiga anslutningar G V, 5 HZ, 1 1 W. Max sughöjd 7 meter. [hm] [liter/minut] Typ Max flöde l/min Max tryck bar Anslutning Art nr: SUR ,7 G25 inv./g25 inv Altech pumpautomat PPT 8 i gjutjärn Helautomatisk pumpautomat med pumphus i gjutjärn för rent vatten. Lämplig att använda i till exempel fritidshus eller i villor. Utrustad med 22 liters trycktank (vilket innebär att man kan tappa cirka 5 6 liter vatten innan pumpen startar), tryckströmbrytare, överhettningsskydd, elkabel med stickpropp och manometer. Med invändiga anslutningar G V, 5 HZ, 8 W. Max sughöjd 7 meter. [hm] [liter/minut] Typ Max flöde l/min Max tryck bar Anslutning Art nr: PPT8 6 4,2 G25 inv./g25 inv Altech pumpautomat PPT 11 i gjutjärn Helautomatisk pumpautomat med pumphus i gjutjärn för rent vatten. Lämplig att använda i till exempel fritidshus eller i villor. Utrustad med 6 liters trycktank (vilket innebär att man kan tappa cirka liter vatten innan pumpen startar), tryckströmbrytare, överhettningsskydd, elkabel med stickpropp och manometer. Med invändiga anslutningar G V, 5 HZ, 1 1 W. Max sughöjd 8 meter. [hm] [liter/minut] Typ Max flöde l/min Max tryck bar Anslutning Art nr: PPT11 6 4,6 G25 inv./g25 inv

9 Självsugande pumpar [hm] [liter/minut] Lämplig att använda till exempel i fritidshus eller villor. Utrustad med 24 liters trycktank, tryckströmbrytare, överhettningsskydd och manometer. Pumpen är försedd med trycktank vilket innebär att man kan tappa cirka 6 8 liter vatten innan pumpen startar. 1,65 meter elkabel med stickpropp. Anslutningar G1 (G25). 23 V, 5 HZ, 1 25 W. Max sughöjd 7 meter. Altech pumpautomat, PPT8 Typ Max flöde l/min Max tryck bar Anslutning Trycktank Art nr: PPT8 6 4,3 G25 inv./g25 inv. 24 l [hm] [liter/minut] Altech pumpautomat, PPT11 Lämplig att använda till exempel i fritidshus eller villor. Utrustad med 6 liters trycktank, tryckströmbrytare, överhettningsskydd och manometer. Pumpen är försedd med trycktank vilket innebär att man kan tappa cirka 6 8 liter vatten innan pumpen startar. 1,65 meter elkabel med stickpropp. Anslutningar G1 (G25). 23 V, 5 HZ, 1 25 W. Max sughöjd 7 meter. Typ Max flöde l/min Max tryck bar Anslutning Trycktank Art nr: PPT ,3 G25 inv./g25 inv. 6 l [hm] [liter/minut] Lämplig att använda till exempel i fritidshus eller villor. Utrustad med 24 liters trycktank, tryckströmbrytare, överhettningsskydd och manometer. Pumpen är försedd med trycktank vilket innebär att man kan tappa cirka 6 8 liter vatten innan pumpen startar. 1,65 meter elkabel med stickpropp. Anslutningar G1 (G25). 23 V, 5 HZ, 1 25 W. Max sughöjd 7 meter. Altech pumpautomat, PPT13 Typ Max flöde l/min Max tryck bar Anslutning Trycktank Art nr: PPT13 8 5,,2 G25 inv./g25 inv. 24 l Tips! Kontrollera alltid tryckkärlet minst en gång per år. Förtrycket ska vara,9 x starttrycket. Reservdelar till Altech bevattningspumpar och pumpautomater finns lagerlagt! 7

10 Självsugande pumpar Altech förbrukningspump CA 1 BF Användningsområde: Förbrukningsvatten, bräckt havsvatten, regn och sjövatten. Används i första hand för utbyte av vattenringpump. Komplett med flänsar, packningar och bottenplatta. Material: gjutjärn. [hm] [liter/minut] Typ Spänning Märkström (A) Max flöde (l/min) Max tryck (bar) Anslutning Art nr: CA 1 BF 3 x 4 V 2, 75 4,8 Fläns Ersättningspumpar av jettyp är passande för utbyte mot alla fabrikat av vattenringpumpar. Pumparna är tillverkade av gjutjärn med ringpumpflänsar. Altech jetpump, CAM 75 Bevattningspump med motor i gjutjärn för rent vatten. Lämplig att använda för till exempel tömning av brunnar, bevattning, länspumpning mm. Komplett med överhettningsskydd och elkabel med stickpropp. Med invändig anslutning G25 på både inlopp och utlopp. 23 V, 5 Hz. Skyddsklass IP44. Max sughöjd 7 m. [hm] [liter/minut] Typ Max flöde (l/min) Max tryck (bar) Anslutning Art nr: CAM , G25 inv./g25 inv Altech jetpump, CA 15 Bevattningspump med motor i gjutjärn för rent vatten. Lämplig att använda för till exempel tömning av brunnar, bevattning, länspumpning mm. Komplett med överhettningsskydd, kabel medföljer ej. 38 V 3-fas. Skyddsklass IP 44. Max sughöjd 8 m. [hm] [liter/minut] Typ Max flöde (l/min) Max tryck (bar) Anslutning Art nr: CA , G25 inv./g25 inv

11 Självsugande pumpar H [m] JP 5 ISO 996:1999 Annex A Grundfos självsugande jetpump, JP JP 5 är en enkel horisontell självsugande enstegs jetpump med inbyggt termiskt skydd, inbyggd ejektorventil och manuellt start/ stopp m 6m 4m 5m 3m.25m 2m m Q [m³/h] Q [l/s] JP-pumpen är lämplig för vattenförsörjning i mindre skala i t ex hushåll, trädgårds- och hobbyapplikationer. JP har vertikal suganslutning G25 och horisontell tryckanslutning G25. Pumpen levereras med 1,5 m kabel och jordad stickpropp. H [m] 5 45 JP 6 ISO 996:1999 Annex A m 6 m 5 m 4 m 3 m 2 m.25 m m Q [m³/h] Q [l/s] Typ Spänning Märkström (A) Max flöde (l/min) Max tryck (bar) Anslutning Art nr: JP5, manuell 1 x 23 V 3, G25 utv./g25 utv JP6 1 x 23 V 6, ,8 G25 utv./g25 utv p [kpa] H [m] Q [m³/h] Q [l/s] Grundfos pump och tryckstegringsenhet, MQ MQ 3 5 Hz ISO 996 Annex A Grundfos MQ är en kompakt pump och tryckstegringsenhet som är speciellt utvecklad för vattenförsörjning i en- och tvåfamiljshus. MQ är tillverkad av väder- och korrosionsbeständiga material och lämpar sig för användning såväl inomhus som utomhus. Det är en driftsäker, lättskött pump med inbyggda skyddsfunktioner som t ex torrkörningsskydd. MQ har ett internt kylsystem och har därför ingen kylfläkt, vilket innbär att pumpen är mycket tystgående. Pumpen är självsugande, och eftersom MQ har en inbyggd membrantank behövs inget extra utrymme runt pumpen till en fristående tank. MQ-pumpen är även idealisk för tryckstegring från vatten-reservoarer eller vattenledningsnät. Pumpen levereras med 2 m kabel och jordad stickpropp. Typ Spänning Märkström (A) Max flöde (l/min) Max tryck (bar) Anslutning Art nr: MQ x 23 V 4, 66 3,8 G25 utv./g25 utv MQ x 23 V 4,5 73 4,8 G25 utv./g25 utv

12 Dränkbara pumpar och länspumpar Altech grundvattenpumpar, LPC3 Clean Dränksäker rost- och korrosionsfri pump för rent vatten. Lämplig för exempelvis grävda brunnar och länspumpning. Levereras med överhettningsskydd och elkabel med stickpropp. Utvändig gänga R4. Slanganslutning för 25 eller 35 mm slang alternativt utvändig R25. LPC 3 Clean klarar att suga partiklar upp till 4 mm Ø. [hm] [liter/minut] Typ Anslutning Partikelstorlek max Art nr: LPC3, 3 W G4 inv. 15 mm Altech grundvattenpumpar, LPD4 Dirt Dränksäker rost- och korrosionsfri pump för kraftigt nedsmutsat vatten. Lämplig för exempelvis grävda brunnar och länspumpning. Levereras med överhettningsskydd och elkabel med stickpropp. Utvändig gänga R4. Slanganslutning för 25 eller 35 mm slang alternativt utvändig R25. LPD 4 Dirt klarar att suga partiklar upp till 3 mm Ø. [hm] [liter/minut] Typ Anslutning Partikelstorlek max Art nr: LPD4, 4 W G4 inv. 4 mm Altech grundvattenpumpar, RFR 4 Clean Dränksäker rost- och korrosionsfri pump i rostfritt utförande för rent vatten. Lämplig för exempelvis grävda brunnar och länspumpning. Levereras med överhettningsskydd och elkabel med stickpropp. Utvändig gänga R4. Slanganslutning för 25 eller 35 mm slang alternativt utvändig R25. RFR 4 Clean klarar att suga partiklar upp till 4 mm Ø. [hm] [liter/minut] Typ Anslutning Partikelstorlek max Art nr: RFR 4 Clean, 4 W G4 inv. 4 mm Altech grundvattenpumpar, RFR 11 Dirt Dränksäker rost- och korrosionsfri pump i rostfritt utförande för kraftigt nedsmutsat vatten. Lämplig för exempelvis grävda brunnar och länspumpning. Levereras med överhettningsskydd och elkabel med stickpropp. Utvändig gänga R4. Slanganslutning för 25 eller 35 mm slang alternativt utvändig R25. RFR 11 Clean klarar att suga partiklar upp till 3 mm Ø. [hm] [liter/minut] Typ Anslutning Partikelstorlek max Art nr: RFR 11 Dirt, 4 W G4 inv. 3 mm

13 . Dränkbara pumpar och länspumpar Grundfos grundvattenpumpar, KP p [kpa] H [m] KP 35 KP 25 KP 15 Unilift KP 5 Hz ISO 996 Annex A Av rostfritt stål för lätt förorenat grund- och gråvatten. Inklusive 1 m kabel och stickpropp. Inbyggt termiskt skydd. A = med nivåvippa AV = med vertikal nivåbrytare M = utan nivåvippa Q [m³/h] Q [l/s] Typ Anslutning Art nr: KP15A1, 1-fas G32 inv KP25A1, 1-fas G32 inv KP35A1, 1-fas G32 inv KP25M, 3-fas G32 inv KP35M, 3-fas G32 inv KP15AV1, 1-fas G32 inv KP25AV1, 1-fas G32 inv p H [kpa] [m] AP12 5 Hz ISO 996 +/- 1% Grundfos grundvattenpumpar, AP Inklusive 1 m kabel. Art nr: levereras med nivåvippa. Art nr: levereras utan nivåvippa Q [m³/h] Q [l/s] Typ Anslutning Art nr: AP A1, 1-fas G4 inv AP , 3-fas G5 inv

14 Dränkbara pumpar och länspumpar Xylem grundvattenpump, Ready 4/8/8S Ready länspumpar är en serie robusta allroundpumpar med hydrauldel i slitstarkt lättviktsmaterial. Levereras med slanganslutning R2" och gängad anslutning G2A. Kan förses med en lågsugstillsats, Art nr: (Passar ej till Ready 8 S.) 1 x 23 V. Motorsladd h7rn-f 3 x 1. 8S=Slurrypump. Slurry är vätska som innehåller slitande komponenter. Typ Anslutning Art nr: Ready 4,,42 kw G5 utv Ready 8,,75 kw G5 utv Ready 8S,,9 kw G5 utv Xylem dränkbar länspump, SXM För länspumpning av källare, garage, vägtunnlar, upplagsplatser, diken och bevattning. Med nivåvippa. 1 x 23 V, 5 Hz. Typ Anslutning Art nr: SXM2,,25 kw G32 inv SXM3,,7 kw G32 inv Xylem dränkbar länspump, SXM För länspumpning av källare och garage. Med nivåreglering för trånga utrymmen. 1 x 23 V, 5 Hz. Typ Anslutning Art nr: SXM2,,25 kw G32 inv BAGA Gråvattenpump, BAV25A I gjutjärn med nivåvippa. Friströmshjul med fritt genomlopp, 25 mm. 8 meter kabel. 1 x 23 V, 5 Hz. Typ Anslutning Art nr: BAV25A G32 inv

15 Dränkbara pumpar och länspumpar H[m] Wilo-Drain TSW TSW 32/11 Wilo grundvattenpump, TSW Dräneringspump tillverkad av rostfritt stål. Komplett med vippa och 1 m anslutningskabel med stickkontakt. Försedd med twisterfunktion. 1 x 23 V, 5 Hz. Invändig G32 med anslutningsnippel med backventil. (Medföljer i leverans.) 4 TSW 32/ [m³/h] Q Typ Anslutning Art nr: TSW 32/8A G32 utv Wilo-Sub TWI 5 /..-SE 5 Hz Wilo borrhålspump, TWI5-36 Dränkbar pump avsedd för grävd brunn, cisterner, behållare. Alla vätskeberörda delar av rostfritt stål. Vanliga användningsområden är bevattning, regnvattenanvändning, generell vattenförsörjning mm. Mycket lämplig vid stora nivåskillnader mellan vattentäkt och tappställe. H [m] Q [m³/h],6,8 1,4 [l/s],2,4 1, 1,2 Typ Anslutning Art nr: Sub TWI5-36, 3 x 4 V G32 inv Sub TWI5-36, 1 x 23 V G32 inv H [m] SBA 5/6 Hz ISO 996 Annex A Q [l/min] Grundfos dränkbara SBA-pumpar är avsedda för transport av rent vatten från grävda brunnar, sjöar och uppsamlingstankar för regnvatten mm. Pumparna är tillverkade i kompositmaterial och har en maximal lyfthöjd på 45 mvp och flöden mellan -11 l/min. Tekniska data SBA Nominellt flöde: 3 m 3 /h Max. tryck: 45 m Max installationsdjup: 1 m Vätsketemperatur: 5-4 C Strömförsörjning: 1 x V, 5 Hz Kapslingsklass: IP68 Grundfos SBA dränkbar pump Typ Anslutning Art nr: SBA 3-35 M, 1-fas. M=Integrerad sugsil med nivåvippa G2/ SBA 3-35 A, 1-fas. A=Integrerad sugsil utan nivåvippa G2/ SBA 3-35 MW, 1-fas. MW=Sidoinlopp utan nivåvippa G2/ SBA 3-35 AW, 1-fas. AW=Sidoinlopp med nivåvippa G2/ SBA 4-45 M, 1-fas. M=Integrerad sugsil med nivåvippa G2/ SBA 4-45 A, 1-fas. A=Integrerad sugsil utan nivåvippa G2/ SBA 4-45 MW, 1-fas. MW=Sidoinlopp utan nivåvippa G2/ SBA 4-45 AW, 1-fas. AW=Sidoinlopp med nivåvippa G2/

16 Djupbrunnspumpar och tillbehör Tips vid felsökning av dränkbara pumpar För att hjälpa till vid felsökning av installerad dränkbar pump har vi samlat de mest frekvent återkommande felen och förslag på åtgärd för att avhjälpa felen. Fel Orsak Åtgärd Pumpen går men ger inget A) Pumpen och rörledningen är inte korekt vattenfyllda A) Fyll med vatten tryck B) Rörledningen är igensatt B) Rengör ledningen Pumpen ger inte tillräckligt mycket vatten C) Vattenbrist i brunnen C) Tryck och gör rent i brunnen (ring en brunnsborrare) C) Borra en ny brunn A) För liten pumpkapacitet A) Byt till en större pump med större kapacitet B) Pump eller rörledningen är igensatt B) Rengör pump och rörledning, kolla så att eventuella filter är igensatta. C) Vattennivåsänkning vid vattenutag är större än förutsett C) Vid tillfälig stort uttag vänta ett dygn minska uttaget eller borra en ny brunn Pumpen startar / stannar A) Förtrycket i trycktanken är för stort eller för lite A) Justera förtrycket i trycktanken (,9 x starttrycket) B) Gummiblåsan i hydrofonen har inget eller för lågt tryck B) Fyll i luft eller montera en Micronizer luftinjektor C) Backventilen är trasig i pumpen C) Byt backventil D) Vattenledning är trasig och släpper ut trycket i marken D) Byt ledning Pumpen startar inte A) Proppen har gått A) Byt propp B) Det har varit åska och blixten har slagit ner i pumpen / B) Byt pump och kabel marken C) Tryckströmbrytaren slår ej till C) Byt tryckströmbrytare D) För låg spänning till pumpen D) Undersök att inkommande spänning inte är för låg E) Kabel arean är för klenm för stort motstånd i kablen E) Byt kabel till rätt storlek Tänkvärt Höj eller sänk aldrig pumpen i kabeln eller i vajern, utan använd alltid röret Kabel och vajer skall ej vara sträckta Pumpa endast rent vatten Kabeln skall vara tejpad på röret enligt tillverkarens rekomendationer 14

17 Djupbrunnspumpar och tillbehör Djupbrunnspumpar Djupbrunnspumpar för borrade brunnar dimensioneras vanligen för att säkerställa min 3 bar (= 3 mvp) tryck vid tappstället. I nedanstående översiktstabell redovisas några exempel på lämpliga modeller av djupbrunnspump vid varierande borrhålsdjup. Om ett vattenfilter ska installeras i anläggningen blir ofta det erforderliga backspolningsflödet dimensionerande för pumpens kapacitet. Erforderligt backspolningsflöde kan avläsas ur respektive filteranläggnings tekniska specifikationer, ett vanligt minsta backspolningsflöde är dock 25 3 l/min vid 2 bar. Vi rekommenderar 3"-pump som bland annat har en lägre vikt än de traditionella 4"-pumparna. 3"-pumparna har många fördelar framför 4"-pumpar, bland annat följande punkter: Permanentmagnetmotor, vilket innebär att startmomentet blir högre än vid traditionell 3-fasmotor. Pumpdiameter endast 74 mm (3"), för 76 mm borrhål. Inbyggd mjukstart. Inbyggt motorskydd som skyddar mot torrkörning, överbelastning, över- och underspänning, hög motortemperatur. Hög vattenhastighet genom pumpen, vilket reducerar beläggningar i pumpen. Motorn tål stora spänningsvariationer, 2 24 V. Låg vikt, endast 5, 6,5 kg. Tack vare den låga vikten erfordras ej wire (pumpen kan hängas i PEM-slangen). Att tänka på: Vid långa kabellängder för pumpens strömförsörjning måste dock 4"-pump i 3-fasutförande väljas. Översiktstabell för pumpval gällande de mest frekventa pumpmodellerna. Redovisad kapacitet gäller då vattenytan står i samma höjd som pumpen, och 3 bars tryck vid tappstället. Vid högre vattennivå i brunnen ger pumpen ett högre flöde (se pumpkurvor sid 13). Djup (pumpens placering) Pumpmodell Flöde (l/min) Ström 3 m SQE 2-55, 3" 25 1 x 23 V, 1-fas 3 m SQE 2-7, 3" 41 1 x 23 V, 1-fas 4 m SQE 2-7, 3" 34 1 x 23 V, 1-fas 5 m SQE 2-7, 3" 23 1 x 23 V, 1-fas 5 m SQE 2-85, 3" 37 1 x 23 V, 1-fas 6 m SQE 2-85, 3" 3 1 x 23 V, 1-fas 7 m SQE 2-85, 3" 23 1 x 23 V, 1-fas 7 m SQE 2-1, 3" 37 1 x 23 V, 1-fas 8 m SQE 2-1, 3" 32 1 x 23 V, 1-fas 9 m SQE 2-1, 3" 25 1 x 23 V, 1-fas Kapacitet i ovanstående tabell är exklusive rörförluster. Vid korta ledningsdragningar mellan borrhål och trycktank kan man schablonmässigt bortse från rörförlusterna vid dimensionering av djupbrunnspump. 15

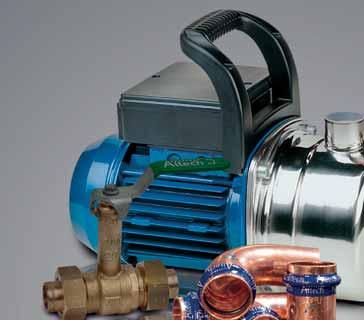

18 Tillgänglig även när vi har stängt Vår eshop finns tillgänglig ända fram till kl 23. och öppnar kl 6.. Här kan du surfa för information om produkter och tillgängligt sortiment eller lägga order och kontrollera din orderhistorik inför fakturering till kund. eshop är ett bra ställe att förbereda nästa dag på: Lägg en order efter arbetsdagen så kan du hämta den på ett lokalt DahlCenter morgonen därpå. Vill du hellre surfa i mobilen använd vår app, den finns tillgänglig utan kostnad i App Store respektive Google Play D Tekniska produkter för en säker installation D Utvecklat av proffs för proffs

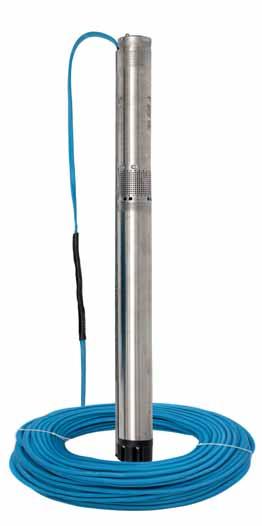

19 Djupbrunnspumpar och tillbehör p [kpa] H [m] SQ1 SQE1 ISO 996 Annex A Grundfos djupbrunnspump typ SQE, 1 x 23 V Dränkbar, flerstegs, tretumspump för vattenförsörjning till hushåll, vätsketransport i tankar, konstbevattning och miljöåtgärder. Pumpen har flytande pumphjul, med enskilda kol/keramik-lager för varje hjul. Pumpen har mjukstart och skydd mot torrkörning, up-thrust, över- och underspänning, överbelastning och överhettning. 4 p [kpa] p [kpa] p [kpa] p [kpa] H [m] Q [m/h] H [m] SQ2 SQE2 ISO 996 Annex A H [m] H [m] SQ3 SQE3 Q [m/h] ISO 996 Annex A Q [m/h] SQ5 SQE5 ISO 996 Annex A Q [m/h] SQ7 SQE7 ISO 996 Annex A Denna en-fas motor har permanentmagneter för att säkerställa optimal verkningsgrad inom ett brett belastningsområde. Motorn är utrustad med ett utbytbart anslutningsdon. Max flöde Typ kw 1 x 23 V 28 l/min 55 l/min 73 l/min 125 l/min 158 l/min Amp. Ansl. H Max (m) Art nr: SQE 1-35,7 5,2 G SQE 1-5,7 5,2 G SQE 1-65,7 5,2 G SQE 1-8 1,15 8,4 G SQE ,15 8,4 G SQE ,15 8,4 G SQE ,68 11,2 G SQE ,68 11,2 G SQE ,85 12,3 G SQE 2-35,7 5,2 G SQE 2-55,7 5,2 G SQE 2-7 1,15 8,4 G SQE ,15 8,4 G SQE 2-1 1,68 11,2 G SQE ,85 12,3 G SQE 3-3,7 5,2 G SQE 3-4,7 5,2 G SQE ,15 8,4 G SQE ,15 8,4 G SQE 3-8 1,68 11,2 G SQE ,68 11,2 G SQE ,85 12,3 G SQE 5-15,7 5,2 G SQE 5-25,7 5,2 G SQE ,15 8,4 G SQE 5-5 1,68 11,2 G SQE 5-6 1,68 11,2 G SQE 5-7 1,85 12,3 G SQE 7-15,7 5,2 G SQE 7-3 1,15 8,4 G SQE 7-4 1,68 11,2 G Styrpaketet för konstanttryck, utan pump Består av: Styrenhet CU 31, trycktank 8 l, sensorkit, PT 6 bar, kulventil, manometer 1 bar, kabelklämmor. Nätfrekvens: 5 Hz. Märkspänning: 1 x 1-24 V Q [m/h] Typ Kabellängd H max (m) Qmax Art nr: SQE m 63 m 55 l/min

20 Djupbrunnspumpar och tillbehör Grundpaket SQE-paket, 1 x 23 V, 3" Paket som är lämpligt vid utbyte av äldre ejektorpump eller utbyte av befintlig djupbrunnspump. Stommen i nedanstående paket är Grundfos populära 3"-pump typ SQE, 1-fas. Tack vare SQE-pumpens låga vikt erfordras inte wire, pumpen hänger i PEM-slangen. Paketen i nedanstående tabell innehåller: SQE-pump enligt tabell. Kabel i anpassad längd samt eltejp. Krympskarv till elkabel. Paketen i nedanstående tabell innehåller: SQE-pump enligt tabell. Livsmedelsgodkänd kabel i anpassad längd samt eltejp. Krympskarv till elkabel. Pumpdjup Kapacitet (l/min) Pumptyp Märkström Pump, art nr: Allt i brunn: PEM-slang: Hydroforpaket 3 bar 1,5 bar 3 x 4 V 2 meter SQE ,1 A meter SQE ,1 A meter SQE 2-7 5,3 A meter SQE 2-7 5,3 A meter SQE , A meter SQE 2-7 5,3 A meter SQE , A meter - 29 SQE 2-7 5,3 A meter 3 41 SQE , A meter SQE , A meter SQE 2-1 7,7 A meter - 29 SQE , A meter 32 4 SQE 2-1 7,7 A meter SQE 2-1 7,7 A meter 8 29 SQE 2-1 7,7 A De angivna kapaciteterna gäller när vattennivån står vid pumpens nivå. Ligger vattennivån högre ger pumparna större mängd meter meter Se nästa sida Problem? Se sidan 14 18

21 Djupbrunnspumpar och tillbehör Beskrivning Art nr: Tankpaket 6 l plåttank Plåttank 6 l Rördelsats Koppling till PEM-slang, 32xG Tankpaket 6 l glasfibertank Glasfibertank 6 l Rördelssats Koppling till PEM-slang, 32xG Tankpaket 15 l hydrofor Hydrofor, galvad, 15 l Rördelsats Vattenståndställ Koppling till PEM-slang, 32xG Bussning R25xR Luftningventil R Tankpaket 3 l hydrofor Hydrofor, galvad, 3 l Rördelsats Vattenståndställ Koppling till PEM-slang, 32xG Bussning R25xR Luftningventil R Tankpaket 15 l hydrofor Hydrofor, rostfri, 15 l Rördelsats Vattenståndställ Koppling till PEM-slang, 32xG Bussning R25xR Luftningventil R Tankpaket 3 l hydrofor Hydrofor, rostfri, 3 l Rördelsats Vattenståndställ Koppling till PEM-slang, 32xG Bussning R25xG Luftningventil G Tankpaket 115 l hydrofor Hydrofor, glasfiber 115 l Rördelssats Micronizer Luftinjektor Förminskningsmuff G32xG Koppling till PEM-slang, 32xG Tankpaket 15 l hydrofor Hydrofor, glasfiber 15 l Rördelssats Micronizer Luftinjektor Förminskningsmuff G32xG Koppling till PEM-slang, 32xG

22 Hjälp din kund till bättre vatten gör vattenrening till din affär Det här erbjuder vi dig! 1. Informationsbroschyr till din kund. 2. Affischer till anslagstavlor. 3. Vykort att använda vid direktreklam eller lägga i brevlåda, exempelvis i sommarstugeområden. 4. En effektiv provtagningsprocess som hänvisar resultatet direkt till dig med ett åtgärdsförslag och en offert. Testa ditt vatten 1. Kontakta oss så skickar vi dig en flaska och ett formulär inför vattenprovet. 2. Skicka in provflaskan i bifogat kuvert. Flaskan skickas till BWT som genomför provet. 3. Provet kostar 495 kr, fakturan skickas separat från BWT. 4. Invänta svar som kommer både till dig och till oss. Därefter kan vi tillsammans identifiera en lämplig lösning i det fall ditt vatten behöver någon åtgärd C Har du eget vatten? Då är du inte ensam. I Sverige beräknas cirka 1,2 miljoner människor få sitt dricksvatten från egna brunnar. Hur mår ditt vatten då? Frågan är inte helt enkel att besvara och därför rekommenderas hushåll med egna brunnar att genomföra en analys av vattnet regelbundet, cirka var tredje år. Kanske är det dags för just dig att ta itu med vattenfrågan. Låt oss hjälpa dig med vattenprov och åtgärder vid eventuella problem. Testa ditt vatten vi hjälper dig gärna! Hur mår ditt vatten? Luktar eller smakar ditt vatten konstigt? Är färgen tveksam? Blir det avlagring på kärl och blandare? Testa ditt vatten vi hjälper dig gärna! Din väg till rent vatten: Företag Gatuadress Post nr Post ort Företagslogotyp Telefon: E-post: Webbadress: Hur mår ditt vatten? Anmäl dig till B Företagslogotyp Företag Gatuadress Post nr Post ort Telefon: E-post: Webbadress: Hur mår ditt vatten? Dahl Sverige AB är Sveriges ledande VVS-grossist. I samarbete med BWT och ledande VVS-installatörer erbjuds fastighetsägare möjlighet till vattenprov med påföljande åtgärd! 216-3E Din väg till rent vatten: Företagslogotyp Företag Gatuadress Post nr Post ort Telefon: E-post: Webbadress: A Dahl Sverige AB är Sveriges ledande VVS-grossist. I samarbete med BWT och ledande VVS-installatörer erbjuds fastighetsägare möjlighet till vattenprov med påföljande åtgärd! Dahl Sverige AB är Sveriges ledande VVS-grossist. I samarbete med BWT och ledande VVS-installatörer erbjuds fastighetsägare möjlighet till vattenprov med påföljande åtgärd!

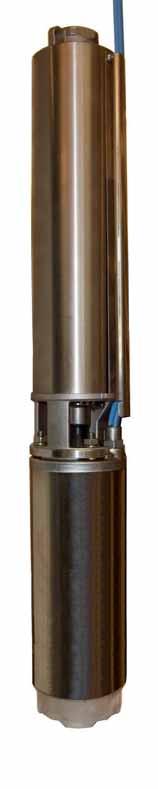

23 Djupbrunnspumpar och tillbehör Djupbrunnspumpar är för pumpning av rent vatten. Lämplig till djupborrade dricksvattenbrunnar, öppna värmepumpsystem, bevattning m. Altech 4" djupbrunnspump Teknisk specifikation, pumpdel: Flerstegs centrifugalpump. Flytande pumphjul. Pumphjul/pumphus i polykarbonat/glasfiber. Pumphölje/axel i rostfritt stål. Bottendel/sugsil i rostfritt stål. Toppstycke i rostfritt stål. Hög verkningsgrad. Låg energiförbrukning. Teknisk specifikation, motor: Skyddsklass: IP68. Isolationsklass: B. Vattentemperatur: Max 3 C. Max antal starter/timme: 2 st. Spänning + 6 % / -1 %. 3-fas, 4 V. Installationssätt: vertikalt. 2 m ,6 2 1,2 3 1,8 4 2,4 5 3, 6 l/min 3,6 m 3 /h Q = Flöde Liter/min M 3 /tim,6 1,2 1,8 2,4 3, Typ Motor kw Amp Hmax = Tryckhöjd i meter Anslutning Art nr: 1-9,55 1, G ,75 2, G ,1 3, G ,5 4, G

24 Djupbrunnspumpar och tillbehör Grundpaket Altech-paket, 3 x 4 V, 4" Paket som är lämpligt vid utbyte av vissa äldre ejektorpumpar eller utbyte av befintlig djupbrunnspump. Stommen i nedanstående paket är Altech 4"-pump. Anslutning rörgänga 1 1/4" (DN32). Paketen i nedanstående tabell innehåller: Altech-pump enligt tabell. Kabel i anpassad längd, inklusive skarvkoppling samt eltejp. Motorskyddsbrytare med låsbart vred. Wire inklusive 2 st wirelås. Pumpdjup Kapacitet (l/min) Typ Art nr: Märkström 3 bar 1,5 bar 3 x 4 V Allt i brunn: PEM-slang: Hydroforpaket 2 meter ,7 A 3 meter ,7 A 4 meter ,7 A 5 meter meter ,2 A 6 meter , A 7 meter , A 8 meter , A Se nästa sida 8 meter , A 9 meter , A 1 meter meter , A 1 meter , A 11 meter , A De angivna kapaciteterna gäller när vattennivån står vid pumpens nivå. Ligger vattennivån högre ger pumparna större mängd. Problem? Se sidan 14 22

26 Minska utsläppen från din borrigg med AdBlue för bättre hälsa och miljö Har du ett fordon eller en maskin som drivs med diesel? Nu finns ett nytt medel för avgasrening: Adblue. AdBlue omvandlar NOx till ofarligt kväve och ånga. Det bidrar både till en bättre miljö och mindre risk för hälsoproblem. Kväveoxid är nämligen en av de största källorna till smog och det kan också förvärra astma. AdBlue passar alla dieselmotorer som är utrustade med SCR-teknik: i allt från moderna dieselbilar till grävmaskiner, jordbruksfordon och maskiner för brunnsborrning. Att använda AdBlue är både enkelt och säkert. Det är inget bränsle utan en urealösning med hög renhet, som inte kan antändas eller explodera. Så här gör du: Fyll på AdBlue i den särskilda AdBluetanken i ditt fordon/din maskin. Indikatorn på din instrumentbräda visar när det är dags för påfyllning. Om du skulle spilla på händerna är det ingen n fara. Tvätta bara noga med vanligt vatten A

27 Djupbrunnspumpar och tillbehör H [m] SP 1A Grundfos djupbrunnspump typ SP, 3 x 4 V, 4" Dränkbar pump med 11 mm utvändig diameter för pumpning av rent vatten. Grundfos har ett komplett program av pumpar och motorer som i standardutförande är gjorda helt i rostfritt stål enligt DIN W.-nr (AISI 34). Detta ger stor slitstyrka och minimal risk för korrosion vid pumpning av vanligt kallt vatten utan högre kloridhalter Q [m/h] SP N: DIN W.-nr (AISI 316). SP R: DIN W.-nr (AISI 94L). H [m] H [m] SP 2A Q [m/h] H [m] H [m] SP 5A Q [m/h] 44 SP 8A SP 14A Q [m/h] Typ Art nr: kw 3 x 4V 25 l/min 45 l/min 111 l/min 28 l/min 313 l/min Amp. Ansl. SP1A ,37 1,4 G32 SP1A ,37 1,4 G32 SP1A ,55 2,2 G32 SP1A ,55 2,2 G32 SP1A ,75 2,3 G32 SP1A ,1 3,4 G32 SP2A ,37 1,4 G32 SP2A ,37 1,4 G32 SP2A ,55 2,2 G32 SP2A ,75 2,3 G32 SP2A ,1 3,4 G32 SP2A ,5 4,2 G32 SP2A ,5 4,2 G32 SP2A ,2 5,5 G32 SP5A ,37 1,4 G4 SP5A ,55 2,2 G4 SP5A ,75 2,3 G4 SP5A ,1 3,4 G4 SP5A ,5 4,2 G4 SP5A ,2 5,5 G4 SP5A ,2 5,5 G4 SP8A ,75 2,3 G5 SP8A ,1 3,4 G5 SP8A ,5 4,2 G5 SP8A ,2 5,5 G5 SP8A ,2 5,5 G5 SP8A , 7,9 G5 SP8A , 9,6 G5 SP8A , 9,6 G5 SP14A ,5 4,2 G5 SP14A ,2 5,5 G5 SP14A , 7,9 G5 SP14A , 9,6 G Q [m³/h] 25

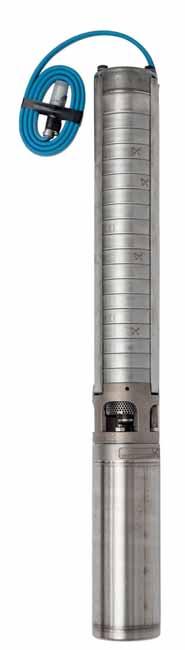

28 Djupbrunnspumpar och tillbehör Grundpaket SP-paket, 3 x 4 V, 4" Paket som är lämpligt vid utbyte av vissa äldre ejektorpumpar eller utbyte av befintlig djupbrunnspump. Stommen i nedanstående paket är Grundfos 4"-pump typ SP, 3-fas. Anslutning rörgänga 1 1/4" (DN32). Paketen i nedanstående tabell innehåller: SP-pump enligt tabell. Livsmedelsgodkänd kabel i anpassad längd, inklusive delbar GF-skarvkoppling samt eltejp. Motorskyddsbrytare med låsbart vred. Wire inklusive 2 st wirelås. Pumpdjup Kapacitet (l/min) Typ Art nr: Märkström 3 bar 1,5 bar 3 x 4 V 2 meter SP2A ,2 A 3 meter SP2A ,2 A 4 meter SP2A ,2 A 5 meter SP2A ,3 A 6 meter 2 3 SP2A ,3 A 7 meter SP2A ,3 A 8 meter - 18 SP2A ,3 A 8 meter 25 3 SP2A ,4 A 9 meter SP2A ,4 A 1 meter 1 22 SP2A ,4 A 1 meter SP2A ,2 A 11 meter SP2A ,2 A De angivna kapaciteterna gäller när vattennivån står vid pumpens nivå. Ligger vattennivån högre ger pumparna större mängd. Allt i brunn: PEM-slang: Hydroforpaket 5 meter Se nästa sida 1 meter Problem? Se sidan 14 26

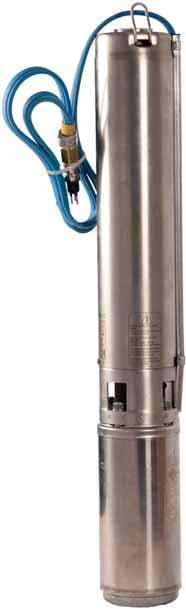

30 Djupbrunnspumpar och tillbehör Grundpaket Debe GRB-paket, 3 x 4 V, 3" Paket som är lämpligt vid utbyte av vissa äldre ejektorpumpar eller utbyte av befintlig djupbrunnspump. Stommen i nedanstående paket är en 4"-pump. Anslutning rörgänga 1 1/4" (DN32). Paketen i nedanstående tabell innehåller: Pump enligt tabell. Kabel i anpassad längd samt eltejp. Motorskyddsbrytare med låsbart vred. Wire inklusive 2 st wirelås. Pumpdjup Kapacitet (l/min) Typ Art nr: Märkström 3 bar 1,5 bar 3 x 4 V 2 meter 3 36 GRB 11P ,55 A 3 meter GRB 11P ,55 A 4 meter GRB 11P ,55 A 5 meter GRP 14P ,75 A 6 meter 2 3 GRB 21P ,1 A 7 meter GRB 21P ,1 A 8 meter - 18 GRB 21P ,1 A 8 meter 25 3 GRB 21P ,1 A 9 meter GRB 21P ,1 A 1 meter 1 22 GRB 27P ,5 A 11 meter GRB 27P ,5 A 12 meter 4 45 GRB 27P ,5 A De angivna kapaciteterna gäller när vattennivån står vid pumpens nivå. Ligger vattennivån högre ger pumparna större mängd. Allt i brunn: PEM-slang: Hydroforpaket 5 meter Se nästa sida 1 meter Problem? Se sidan 14 28

32 Tillbehör djupbrunnspumpar Art nr: Wire Material: rostfritt AISI316/SIS mm, 49-trådig wire. Inklusive 2 st wirelås. Beskrivning Art nr: 1 m m m m m m m m m m m m Wirelås Beskrivning Art nr: 3 mm Gummikabel Livsmedelsgodkänd. Till Grundfos SP-pumpar. Inkl Grundfos skarvkoppling. Beskrivning Dim Art nr: 1 m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm Krympskarv för kabelskarvning Beskrivning Art nr: 4 x 1,5 2,5 mm Tejp Beskrivning Art nr: 25 mm x 1 m Gummikabel, livsmedelsgodkänd H7RN-F till Grundfos SQ-pumpar. Exklusive krympskarv. Beskrivning Dim Art nr: 2 m 3 x 1,5 mm m 3 x 1,5 mm m 3 x 1,5 mm m 3 x 1,5 mm m 3 x 1,5 mm m 3 x 1,5 mm m 3 x 2,5 mm m 3 x 2,5 mm m 3 x 2,5 mm m 3 x 2,5 mm m 3 x 2,5 mm Gummikabel H7RN-F till Franklin motorer. (Ex Wilo). Exklusive krympskarv. Beskrivning Dim Art nr: 2 m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm m 4 x 1,5 mm Gummikabel På trumma. Mantel: väder- och oljebeständigt gummi. Säljes endast i obruten förpackning. Beskrivning Dim Art nr: 5 m 3 x 2,5 mm m 4 x 1,5 mm m 4 x 2,5 mm Jordkabel EKKJ på trumma. Säljes endast i obruten förpackning. Beskrivning Dim Art nr: 125 m 3 x 2,5 x 2,5 mm m 3 x 2,5 x 2,5 mm

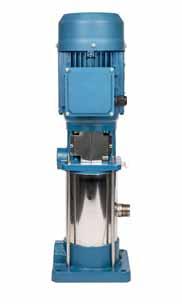

33 Ejektorpumpar Altech ejektorpumpar 3 x 4 V, 5 Hz Nyutvecklad pump med marknadens bästa verkningsgrad. För pumpning av dricksvatten från borrade brunnar till fritids- eller permanentboende samt vattenföreningar och samfälligheter med gemensamt vatten. Pumpen är tystgående med lång driftslängd och robust konstruktion för minimalt servicebehov. Kan monteras på alla marknadens existerande ejektorer. Obs! Tänk på att inte koppla pumpen direkt till tappvattensystemet, utan via en buffert tank så som en lämplig membran-hydrofor/ hydrofor. Modell Effekt Märkström Djup * Flöde * liter / timme E6 E8 E1 3x4V, 1,1 kw 3x4V, 1,5 kw 3x4V, 2,2 kw * Beroende på vald ejektor 2,4 3,2 4, Vikt kg Art nr /42/CE 26/95/CE ISO /18/CE Maskindirektivet Lågspänningsdirektivet Pumpkapacitet (performence) Elektromagnetdirektivet Model DEBE E DEBE E DEBE E A B G G 32 G 25 C Modell A B C E E E När man sätter fast pumpen så rekommenderar vi att man använder expanderbult M1. Bultmåttet på foten är drygt 11 mm. Det är 4 st fästpunkter på varje pump. 31

34 Ejektorpumpar Grundfos ejektorpumpar 3 x 4 V, 5 Hz Pumptyp kw Amp Ersätter Art nr: CR5-9 DW 1,5 1,85 CPE CR5-11 DW 2,2 2,65 CPE CR5-13 DW 2,2 3,9 CPE CR5-15 DW 2,2 5,1 CPE OBS! Kräver ombyggnad av rörsystem. H D [m] 1 CR 5-15 No. 11 No. 29 No. 2 No. 22 No. 44 No CR CR 5-11 CR Q[m3/h] Q[l/s] Grundfos ejektorer Till CR-DW-pumpar. Helt av brons med munstycke av rostfritt stål. Inbyggd bottenventil. Om sugrör önskas utbytes bottensilen på ejektorn mot en nippel, typ M med invändig gänga G25. Vid utbyte ifrån ejektorpump till SQ-pump så kan tabellen nedan användas. Pumptyp Ejektorstorlek 11B 29B 2B 22B 44B 45B 46B CPE CPE CPE CPE CPE = SQ2-55, 2 = SQ2-7, 3 = SQ2-85, 4 = SQ2-1, 5 = SQ1-11 Grundfos Slangkit Till CR-DW-pumpar. Material Art nr: Brons Typ Anslutning Art nr: 11B G25 inv B G25 inv B G25 inv B G25 inv Tillbehör M-nippel 32

35 Hjälp din kund till bättre vatten gör vattenrening till din affär Det här erbjuder vi dig! 1. Informationsbroschyr till din kund. 2. Affischer till anslagstavlor. 3. Vykort att använda vid direktreklam eller lägga i brevlåda, exempelvis i sommarstugeområden. 4. En effektiv provtagningsprocess som hänvisar resultatet direkt till dig med ett åtgärdsförslag och en offert. Testa ditt vatten 1. Kontakta oss så skickar vi dig en flaska och ett formulär inför vattenprovet. 2. Skicka in provflaskan i bifogat kuvert. Flaskan skickas till BWT som genomför provet. 3. Provet kostar 495 kr, fakturan skickas separat från BWT. 4. Invänta svar som kommer både till dig och till oss. Därefter kan vi tillsammans identifiera en lämplig lösning i det fall ditt vatten behöver någon åtgärd C Har du eget vatten? Då är du inte ensam. I Sverige beräknas cirka 1,2 miljoner människor få sitt dricksvatten från egna brunnar. Hur mår ditt vatten då? Frågan är inte helt enkel att besvara och därför rekommenderas hushåll med egna brunnar att genomföra en analys av vattnet regelbundet, cirka var tredje år. Kanske är det dags för just dig att ta itu med vattenfrågan. Låt oss hjälpa dig med vattenprov och åtgärder vid eventuella problem. Testa ditt vatten vi hjälper dig gärna! Hur mår ditt vatten? Luktar eller smakar ditt vatten konstigt? Är färgen tveksam? Blir det avlagring på kärl och blandare? Testa ditt vatten vi hjälper dig gärna! Din väg till rent vatten: Företag Gatuadress Post nr Post ort Företagslogotyp Telefon: E-post: Webbadress: Hur mår ditt vatten? Anmäl dig till B Företagslogotyp Företag Gatuadress Post nr Post ort Telefon: E-post: Webbadress: Hur mår ditt vatten? Dahl Sverige AB är Sveriges ledande VVS-grossist. I samarbete med BWT och ledande VVS-installatörer erbjuds fastighetsägare möjlighet till vattenprov med påföljande åtgärd! 216-3E Din väg till rent vatten: Företagslogotyp Företag Gatuadress Post nr Post ort Telefon: E-post: Webbadress: A Dahl Sverige AB är Sveriges ledande VVS-grossist. I samarbete med BWT och ledande VVS-installatörer erbjuds fastighetsägare möjlighet till vattenprov med påföljande åtgärd! Dahl Sverige AB är Sveriges ledande VVS-grossist. I samarbete med BWT och ledande VVS-installatörer erbjuds fastighetsägare möjlighet till vattenprov med påföljande åtgärd!

36 Trycktankar och hydroforer Flamco hydropress trycktank, stående Trycktank i stål/plåt, CE-godkänd med butylgummiblåsa i livsmedelskvalitet. Trycktanken ger ca 3 gånger så stor avtappningsmängd som motsvarande hydrofor. Arbetstryck max 6 bar. Förtryckt med ca 2 bar. Vid installation ska förtrycket justeras så att det ligger ca,9 bar under tillslagstryck. Volym l Anslutning Mått Diam x H mm Vikt kg Art nr: 5 G2 utv. 17 x 275 3, G25 utv. 26 x 485 5, G25 utv. 38 x 83 9, G25 utv. 46 x 88 19, Flamco hydropress trycktank, liggande Trycktank i stål/plåt, CE-godkänd med butylgummiblåsa i livsmedelskvalitet. Trycktanken ger ca 3 gånger så stor avtappningsmängd som motsvarande hydrofor. Arbetstryck max 6 bar. Förtryckt med ca 2 bar. Vid installation ska förtrycket justeras så att det ligger ca,9 bar under tillslagstryck. Volym l Anslutning Mått Diam x H mm Vikt kg Art nr: 24 G2 utv. 495 x 27 x 295 8, G25 utv. 73 x 39 x 42 13, G25 utv. 79 x 465 x 5 17, C2-lite membranhydrofor, stående CE-godkänd. Tanken är tillverkad i korrosionsbeständigt kompositmaterial med en luftfylld cell som tränger undan vätskan när tappning sker. Arbetstryck max 8,6 bar. Temp max 5 C. Volym l Anslutning Mått Diam x H mm Vikt kg Art nr: 6 G25 utv. 418 x 649 8, G25 utv. 418 x , Tips! Kontrollera alltid tryckkärlet minst en gång per år. Förtrycket ska vara,9 x tryckströmbrytarens tillslagstryck. 34

37 Trycktankar och hydroforer Altech hydroforer, syrafast stål (SS-2333), stående 5-års garanti! Altech Hydroforer tillverkas i rostfritt stål, SS2333. Manlucka finns i botten av tanken för att underlätta rengöring av kärlet. Hydroforerna monteras i stående format. Arbetstryck max 6 bar. Max temperatur -1 C C. Volym l Anslutning Mått Diam x H mm Vikt kg Art nr: 15 1 x G25 inv. 5 x , x G32 inv. 5 x 1 7 5, x G32 inv. 66 x 2 5 8, Gävle Galvan hydroforer galvaniserade, stående CE-godkänd. Varmförzinkad invändigt plastbehandlad. Stående modell med renslucka. Arbetstryck max 6 bar. Volym l Anslutning Mått Diam x H mm Vikt kg Art nr: 15 4 x G32 inv., 3 x G15 inv. 45 x , x G32 inv., 3 x G15 inv. 55 x , x G32 inv., 3 x G15 inv. 65 x , x G32 inv., 3 x G15 inv. 75 x , x G4 inv., 3 x G15 inv. 8 x , Glasfiberarmerade hydroforer, stående CE-godkänd. Tanken är tillverkad i korrosionsbeständigt kompositmaterial. Tanken är utrustad med automatisk avluftare. Med hjälp av TILLBEHÖRET Micronizer håller du en rätt anpassad volym på luftkudden. Arbetstryck max 5,2 bar. Volym l Anslutning Mått Diam x H mm Vikt kg Art nr: x G32 utv. 41 x , x G32 utv. 41 x , x G32 utv. 53 x ,

38 Tillbehör trycktankar och hydroforer Beskrivning Art nr: 1 Rördelssats för vertikal trycktank Rördelssats för WellMate alternativt horisontell trycktank Väggfäste till rördelssats Rördelssats för galvad hydrofor l. Exklusive vattenståndställ Rördelssats för rostfri hydrofor 15 3 l. Exklusive vattenståndställ Vattenståndställ, komplett med manometer och avstängningskranar Förgreningsrör 7-vägs, L=14 mm, för TRV-behållare Micronizer Luftinjektor G25 utv. Min/Max flöde 2 6 l/min Luftinpumpningsventil för hydrofor, G

39 Tillbehör trycktankar och hydroforer Beskrivning Art nr: 1 Anslutningsslang Altech, G25, rak/vinkel, utvändig x invändig lekande mutter, L=6 mm Anslutningsslang Altech, G25, rak/rak, utvändig x invändig lekande mutter, L=4 mm Anslutningsslang Altech, G25, rak/rak, utvändig x invändig lekande mutter, L=5 mm Flexslang G25 inv./utv. 1 mm, rostfri Bottenventil Altech, mässingskägla, inv. G2, PN Bottenventil Altech, mässingskägla, inv. G25, PN Bottenventil Altech, mässingskägla, inv. G32, PN Bottenventil Altech, mässingskägla, inv. G4, PN Bottenventil Altech, mässingskägla, inv. G5, PN Säkerhetsventil med avtappning, öppningstryck 6 bar, utv. G15, för 15 mm rör Säkerhetsventil med avtappning, öppningstryck 9 bar, utv. G15, för 15 mm rör Säkerhetsventil med avtappning, öppningstryck 1 bar, utv. G15, för 15 mm rör Manometer 1 bar, anslutning nedåt, utv. G8, husdiameter 63 mm Manometer 1 bar, anslutning bakåt, utv. G Hydroforslang, armerad, PN7, DN25, 32 x 3 mm Hydroforslang, armerad, PN7, DN32, 42 x 3 mm Hydroforslang, armerad, PN7, DN25, 32 x 4mm Hydroforslang, armerad, PN7, DN25, 42 x 4mm

40 Tillbehör trycktankar och hydroforer Beskrivning Art nr: 1 Tryckströmbrytare CS bar, 3-pol max 12 Amp, IP55, inv. G Tryckströmbrytare CS bar, 3-pol max 12 Amp, IP55, inv. G Tryckströmbrytare,9 6 bar med omkopplare 3-pol, 24/38 V. Telemecanique, inv. G Kontaktor, motorskydd, elektronisk, 4 V, spole IP65, 1,6 2,5 Amp Kontaktor, motorskydd, elektronisk, 4 V, spole IP65, 2,5 4, Amp Kontaktor, motorskydd, elektronisk, 4 V, spole IP65, 4, 6, Amp Motorskyddsbrytare med låsbart vred IP65, 1,6 2,5 Amp Motorskyddsbrytare med låsbart vred IP65, 2,5 4, Amp Motorskyddsbrytare med låsbart vred IP65, 4, 6,3 Amp Vridströmställare, Trapp. Vridströmställare för utanpåliggande montage, IP44 E Säkerhetsbrytare 3-pol, 16 Amp E Kopplingsdosa med plint, 2,5 mm², 44 V. Spolsäkert utförande, IP65 E Novipro stickpropp, utomhus, gummi, IP44, 2-pol, jordad, 16 Amp

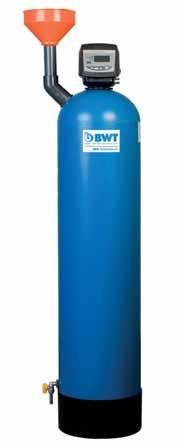

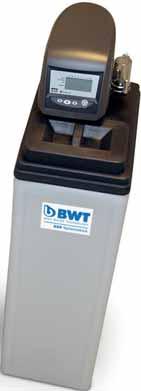

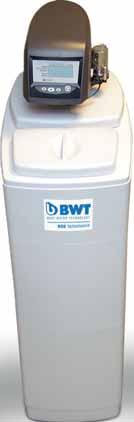

41 Avhärdnings- och avsyrnings lter Beskrivning Avhärdningsfilter Princess Midi-E, tar bort hårdhetsbildande salter. Bli av med vita utfällningar, spara energi. Integrerad saltbehållare (rymmer 5 kg salt). Tidsstyrning (regenerering under natt). Filtret förbrukar salt vid regenerering. Kapacitet: 25 4 liter/minut. (1 normalhushåll). Höjer natriumhalten, avlopp behövs. Avhärdningsfilter Princess Turbo-E, tar bort hårdhetsbildande salter samt reducerar järn Integrerad saltbehållare (rymmer 1 kg salt). Tidsstyrning (regenerering under natt). Filtret förbrukar salt vid regenerering. Kapacitet: 3 4 liter/minut. 1 hushåll med råvattenhårdhet > 15 dh. 2 hushåll (< 15 dh). Reducerar även järn (upp till 1, mg/liter). Höjer natriumhalten, avlopp behövs. Avsyrningsfilter UAA-T, 32, höjer ph och alkalinitet. Surt vatten (lågt ph) kan leda till rörläckage. Buffrar aggressiv kolsyra. Tidsstyrd backspolning. Avlopp krävs. Magnodol avsyrningmassa. Förbrukas vid neutraliseringen av aggressiv kolsyra. Nivån ska återställas. Avsyrningsfilter UAA-T, 6, höjer ph och alkalinitet. Surt vatten (lågt ph) kan leda till rörläckage. Buffrar aggressiv kolsyra. Tidsstyrd backspolning. Avlopp krävs. Magnodol avsyrningmassa. Förbrukas vid neutraliseringen av aggressiv kolsyra. Nivån ska återställas. Järnfilter FAA-T, 32, avskiljer järn/mangan. Bli av med smak och brunsvarta utfällningar. Tidsstyrd backspolning. Avlopp krävs. Järn/manganhalter, kapacitet bestämmer filterstorleken. Järnfilter FAA-T, 6, avskiljer järn/mangan. Bli av med smak och brunsvarta utfällningar. Tidsstyrd backspolning. Avlopp krävs. Järn/manganhalter, kapacitet bestämmer filterstorleken. Kombinationsfilter FAAU-T, 32, järn/mangan/ph-höjande Buffrar aggressiv kolsyra. Tidsstyrd backspolning. Avlopp krävs. Magnodol avsyrningmassa. Förbrukas vid neutraliseringen av aggressiv kolsyra. Nivån ska återställas. Kombinationsfilter FAAU-T, 6, järn/mangan/ph-höjande Buffrar aggressiv kolsyra. Tidsstyrd backspolning. Avlopp krävs. Magnodol avsyrningmassa. Förbrukas vid neutraliseringen av aggressiv kolsyra. Nivån ska återställas. Art nr:

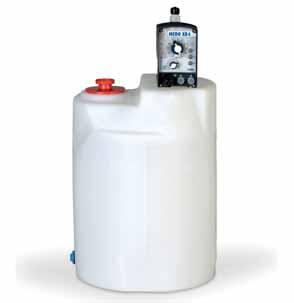

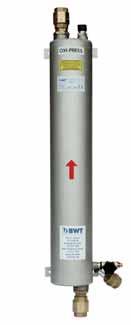

42 Avhärdnings- och avsyrnings lter Beskrivning Exakta 162 doseringsstation Förbehandling till filter vid högre järn/manganhalter. Kaliumpermanganat doseras. Monteras före hydrofor. OXIPRESS Förbehandling till järn/manganfilter. Luft (syre) doseras in i hydropress. Monteras före hydropress. Används även vid avskiljning av svavelväte. Art nr: Salttabletter, 25 kg (Pall=4 st) Magnodol, 25 kg Kaliumpermanganat,,5 kg Akdolit Gran, avsyrningsmassa, 25 kg Fyllnadssats till filter FAA-T-32, FAA-32, FEA-32, FFA-32, FSA Fyllnadssats till filter FAA-T-6, FAA-6, FEA-6, FFA-6, FSA Fyllnadssats till filter FAAU-T-32, FAAU-32, FEAU-32, FFAU-32, FSAU Fyllnadssats till filter FAAU-T-6, FAAU-6, FEAU-6, FFAU-6, FSAU Fyllnadssats till filter UAA-T-32, UAA-32, UEA-32, UFA-32, USA Fyllnadssats till filter UAA-T-6, UAA-6, UEA-6, UFA-6, USA Provtagningsflaska med kuvert, blankett samt ställ, 6-pack

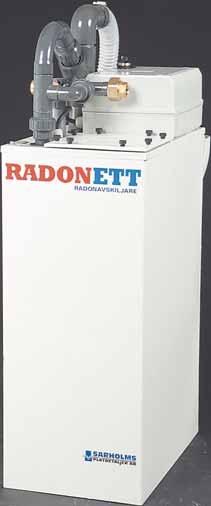

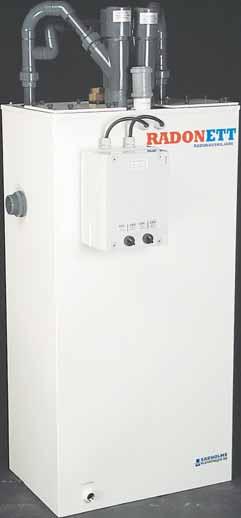

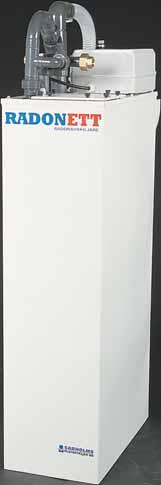

43 Radon lter Radon i vattnet? Radon är en hälsofarlig gas och är orsak till ca 5 dödsfall per år. Har du radon i vattnet avlägsnas detta genom kraftig luftning av vattnet med en radonavskiljare (gasavskiljare). Radonett radonavskiljare har funnits på marknaden sedan 1994 och ger garanterad reningsgrad på minst 97%. Radon finns främst i vatten från borrade brunnar. Radonavskiljaren tar även bort svavelväte som luktar som ruttet ägg och aggressiv kolsyra som angriper ledningar och genom detta erhålls ett högre ph-värde. Beskrivning Art nr: Radonett A1 UV: 1-3 normalhushåll upp till 35 Bq/l Radonett B2 UV: 1-3 hushåll över 6 Bq/l Radonett S1 UV: 4-1 hushåll Radonett S2 HY: max 4 normalhushåll Radonett S2 BA: självfallsrenare mot lågreservoar/bassäng 12 kbm/dygn

44 Avhärdnings lter 1 Helautomatiskt avhärdningsfilter med intelligent volymstyrning uppfyller de senaste kraven (SIS-EN14743) som ställs på avhärdningsfilter gällande utförande, säkerhet och provning. Motströmsregenerering säkerställer mycket hög reningseffekt på det behandlade vattnet. Funktion och utförande Aquadial mjukvattenfilter levereras som en komplett enhet. Samtliga vätskeberörda delar är tillverkade i korrosionsbeständiga material. När det hårda vattnet passerar genom jonbytarmaterialet byter de hårdhetsbildande jonerna plats med mer lättlösliga joner och vattnet blir mjukt. När jonbytaren har blivit mättad, regenereras den automatiskt med en saltlösning. Vid regenerering sker automatisk förbigång av råvatten. Intelligent automatik Filtret är försett med elektronisk programstyrning och minnesbackup vid strömavbrott. Förbrukningsmönstret under 14 dagar (rulllande) registreras automatiskt. Under natten (programerbart) kontrollerar filtret återstående kapacitet mot förmodad framtida förbrukning för högsta tillgänglighet på behandlat vatten. Vid behov regenereras endast den del av jonbytaren som är mättad för optimal salt-förbrukning. Regenereringsfrekvensen påverkas av vattenförbrukningen och råvattnets hårdhet. Automatiken matas med 12 V via en skyddstransformator som medlevereras. Effektförbrukningen är endast 8 W. Användningsområden Mjukvattenfilter typ Aquadial är avsedda för hushåll och mindre industrier. Beskrivning Kapacitet, l/min, norm Kapacitet, l/min, max Arbetstryck, min/max, bar Avhärdningskapacitet m 3 /reg vid 1 dh Storlek saltförråd, kg 1 Avhärdningsfilter ,/8, Art nr: 42

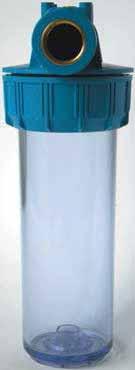

45 Vatten lter Bomullsfilter-patron reducerar sediment Kol/bomullsfilter-patron reducerar partiklar, klor och lukt Nylonfilter-patron är för grovfiltrering, som reducerar sediment och är tvättbar Kolfilter-patron reducerar partiklar, lukt, smak och färg Filternyckel används vid byte av filter i filterbehållaren O-ring används i filterbehållaren Om det förekommer tryckstötar i systemet bör man montera in en tryckslagsdämpare. Kolfilterpatroner kan annars läcka kol i systemet. Tänk då på att montera in ett smutsfilter av nylon efter kolfiltret för att minska risken för skador. Följ våra rekommendationer angående vattenflöde och maximalt arbetstryck, då det annars finns risk för skador på blandare och hushållsmaskiner som är kopplade till vattensystemet. Tänk även på att filtren i huvudsak är partikelavskiljande. I första hand bör ett vattenprov lämnas in, för att utesluta problem som behöver en mer avancerad rening. Beskrivning Arbetstemp. Micron Max flöde Art nr: 1 Filterbehållare Bomullsfilter C 2 25 l/min Kol-/bomullsfilter C 2 27 l/min Kolfilter C 2 27 l/min Nylonfilter C 6 3 l/min Filternyckel O-ring Väggfäste enkelt, till filterbehållare Väggfäste dubbelt, till filterbehållare

46 Brunnsborrning Beskrivning Art nr: Foderrör Svetsade stålrör, (St 37.) enligt DIN 2458/1626. Ena änden slät, andra änden fasad, utvändigt rostskyddade. Längd 3 m ±5 mm. Rören säljes buntvis. Certifikat 3.1 EN Altech S235, 139,7 x 5,, 16,6 kg/m Altech S235, 139,7 x 5,5, 18,5 kg/m Altech S235, 168,3 x 5,, 2,1 kg/m Altech S235, 168,3 x 5,6, 22,4 kg/m Altech S355, 193,7 x 5,4, 25 kg/m Plastlock till 139,7 mm rör Plastlock till 168,3 mm rör Plastlock till 193,7 mm rör Borrsko, kort modell, 139,7 x 76 mm Borrsko, kort modell, 168, x 9 mm Borrsko, kort modell, 193, x 9 mm Borrstång, 76 x 3 mm, Driconeq Borrstång HF, 76 x 3 mm, Driconeq Borrstång, 89 x 3 mm, Driconeq

47 Tillbehör brunnsborrning Beskrivning Art nr: Tätningsmanschett för ytvattentätning. Max djup 2 m, max tryck 7 bar. D/y 1 mm för brunn 4 1/2", anslutning PEM 32/ Tätningsmanschett för ytvattentätning. Max djup 2 m, max tryck 7 bar. D/y 13 mm för brunn 5 1/2", anslutning PEM 32/ Tätningsmanschett för ytvattentätning. Max djup 2 m, max tryck 7 bar. D/y 14 mm för brunn 6 1/2", anslutning PEM 4/ Borrhålstätning för ejektor- och dränkbar pump. Passar till rör 125/14 mm Borrhålstätning för ejektor- och dränkbar pump. Passar till rör 168/193 mm Borrhålstopp Universal för rör mm Täckbricka för rör mm, inv. G25, avzinkningshärdig Täckbricka för rör mm, inv. G32, avzinkningshärdig Täckbricka för rör mm, inv. G32, avzinkningshärdig Vinterkoppling utan täckbricka för PEM Enkeladapter för rör mm, G25 avzinkningshärdig Enkeladapter för rör mm, G32 avzinkningshärdig Enkeladapter för rör mm, G4 avzinkningshärdig Backventil Altech, inv. G Backventil Altech, inv. G Backventil Altech, inv. G

48 Tillbehör brunnsborrning Beskrivning Art nr: 1 Böj 4 x 45, integrerad. Passar Lundens svets 23 V Vinkel, 4 x 9, PN 16, Rollmaplast. Passar Lundens svets Elsvetsmuff 32 mm, 23 V. Passar Lundens svets Elsvetsmuff 4 mm, 23 V. Passar Lundens svets Elsvetsmuff 5 mm, 23 V. Passar Lundens svets Elsvetsmuff 63 mm, 23 V. Passar Lundens svets Elsvetsmuff 75 mm, 23 V. Passar Lundens svets Elsvetsmuff 9 mm, 23 V. Passar Lundens svets Elsvetsmuff 11 mm, 23 V. Passar Lundens svets Elsvetsvinkel 32 mm x 9, 23 V. Passar Lundens svets Elsvetsvinkel 4 mm x 9, 23 V. Passar Lundens svets Elsvetsvinkel 5 mm x 9, 23 V. Passar Lundens svets Elsvetsvinkel 63 mm x 9, 23 V. Passar Lundens svets Elsvetsvinkel 9 mm x 9, 23 V. Passar Lundens svets Elsvetsvinkel 11 mm x 9, 23 V. Passar Lundens svets Elsvetsvinkel 32 mm x 45, 23 V. Passar Lundens svets Elsvetsvinkel 4 mm x 45, 23 V. Passar Lundens svets Elsvetsvinkel 5 mm x 45, 23 V. Passar Lundens svets Elsvetsvinkel 63 mm x 45, 23 V. Passar Lundens svets Elsvetsvinkel 9 mm x 45, 23 V. Passar Lundens svets Elsvetsvinkel 11 mm x 45, 23 V. Passar Lundens svets Elektrosvetsapparat LPT11, 2-11 mm, 23 V, 2 mm kontakt Rengöringsduk Elofit, 99,5% alkohol, för detaljer och PE-rör. 15 st. 28 x 27 cm Rengöringsdukar för detaljer och PE-rör. 19 x 17 cm. 1 st

49 Tillbehör brunnsborrning Beskrivning Art nr: 1 Elsvetsmuff 4 PN16. Passar Altech svets (Art nr: ), 2 st / förp Elsvetsvinkel 4 x 9 PN16. Passar Altech svets (Art nr: ), 2 st / förp Svetsapparat Altech 23 V Elsvetsvinkel 4 x 9 PN16, integrerad, Georg Fischer Elsvetsmuff 4 PN16, Georg Fischer Köldbäraretanol 95 %, 5 liter dunk Köldbäraretanol 95 %, 25 liter dunk Köldbäraretanol 95 %, 25 liter plastfat, säljes endast i 2-pack Köldbäraretanol 95 %, 1 liter container Propylenglykol, 2, 25 liter dunk Etylenglykol, 1, 25 liter dunk AdBlue, 1 liter dunk AdBlue, 28 liter AdBlue, 1 liter Tips! Det går 1 liter färdigblandad köldetanol per meter 4 mm slang. 47

50 Tillbehör brunnsborrning Beskrivning Art nr: 1 Kollektorkulvert, isolerat 4 mm PEM-rör med korrugerat skyddsrör, 68 x 4 x 5 m, Uponor Kollektorkulvert, isolerat 4 mm PEM-rör med korrugerat skyddsrör, 68 x 4 x 1 m, Uponor Kollektorkulvert, isolerat 4 mm PEM-rör med slätt skyddsrör, 68 x 4 x 5 m, Extena Kollektorkulvert, isolerat 4 mm PEM-rör med slätt skyddsrör, 68 x 4 x 1 m, Extena Kollektorkulvert, isolerat 4 mm PEM-rör med slätt skyddsrör, 68 x 4 x 6 m, rak, Extena Markeringsband "Energikollektor" 25 m Pilotvikt 1,5 kg Bottenvikt i gjutjärn 8,5 kg Returböj till ledvikt Expanderlock 139 mm Expanderlock 168 mm Miljötopp 139/168 mm, Dahl Rörskydd l=1 9 mm Inspektionsrör l=2 mm, 315/28 mm Lock för inspektionsbrunn 315 mm Infoskylt till Energibrunn

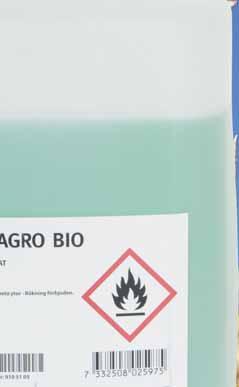

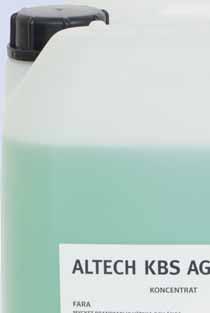

51 Grönare med svensk etanol Om du söker marknadens mest miljösmarta köldbärarvätska är det här rätt val. Altech Köldbäraretanol är framställd av svenskt vete och hållbarhetscertifierad. Etanolen produceras i Lantmännens toppmoderna anläggning i Norrköping med återvinning av koldioxid, vilket ger minimal klimatpåverkan. Vår köldbärare är baserad på etanol producerad av vete skördad på gårdar i vårt närområde. Tillverkningen följer de högt ställda krav och certifieringar som krävs. Markus Olsson, Sales & Marketing Manager på Lantmännen Agroetanol Jämfört med glykolbaserade alternativ har etanolen både bättre värmetekniska prestanda och lägre toxicitet, vilket gör att den får användas även där det är risk för direktkontakt med livsmedel. Dahl är den enda grossisten som har köldbäraretanol odlad och producerad i Sverige. Altech KBS AGRO BIO Lokalt producerad Miljöanpassad Låg toxicitet Hög värmeteknisk prestanda för kylanläggningar, för värmeöverföring och frysskydd i sjökollektorer, bergvärme och ytjordvärme. Art nr: liter Art nr: liter Q 1 % förnybar råvara 1 % närproducerad

52 Elsvetsdelar och tillbehör Beskrivning Art nr: Elofit EME Elsvetsmuff PE1 SDR Elofit ERDE Elsvetsförminskning SDR 11 4x x x x x x x x x Elofit ECEM3 Elsvetsböj 3 SDr 11 9x x x x

53 Elsvetsdelar och tillbehör Beskrivning Art nr: Elofit ECEM3 Elsvetsböj 45 SDr 11 4x x x x x x x x Elofit ECEM3 Elsvetsböj 9 SDr 11 32x x x x x x x x x x Elofit ECRT Bordring SDR

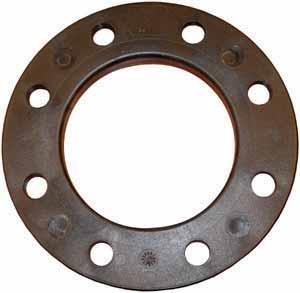

54 Elsvetsdelar och tillbehör Beskrivning Art nr: Elofit E71..A Lösfläns PN /DN /DN /DN /DN /DN /DN /DN /DN Vridspjällventil LUG Altech PN

55 Grönare med svensk etanol OM DU SÖKER marknadens mest miljösmarta köldbärarvätska är det här rätt val. Altech Köldbäraretanol är framställd av svenskt vete och hållbarhetscertifierad. Etanolen produceras i Lantmännens toppmoderna anläggning i Norrköping med återvinning av koldioxid vilket ger minimal klimatpåverkan. Vår köldbärare är baserad på etanol producerad av vete skördad på gårdar i vårt närområde. Tillverkningen följer de högt ställda krav och certifieringar som krävs, säger Markus Olsson, Sales & Marketing Manager på Lantmännen Agroetanol. Jämfört med glykolbaserade alternativ har etanolen både bättre värmetekniska prestanda och lägre toxicitet, vilket gör att den får användas även där det är risk för direktkontakt med livsmedel. Dahl är enda grossisten som har köldbäraretanol odlad och producerad i Sverige E Altech KBS AGRO BIO Lokalt producerad Miljöanpassad Låg toxicitet Hög värmeteknisk prestanda för kylanläggningar, för värmeöverföring och frysskydd i sjökollektorer, bergvärme och ytjordvärme. 1 % förnybar råvara 1 % närproducerad 25 liter Art nr: liter Art nr: Finns även i 28 liter, art nr: och 5 liter, art nr: Bara på Dahl

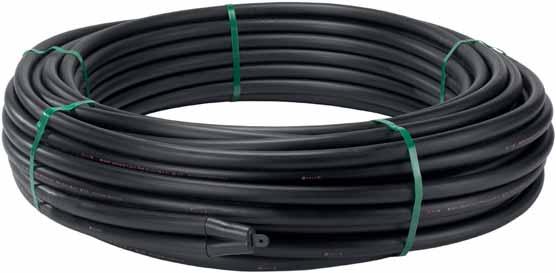

56 Kollektorer 1 Beskrivning Antal/Pall Art nr: 1 Typgodkända bergvärmekollektorer Dubbellindat PEM-rör PN8 med påsvetsad returböj samt fästögla för vikt vid behov. 2 x 6 m x 7 m x 8 m x 9 m x 1 m x 11 m x 12 m x 13 m x 14 m x 15 m x 16 m x 17 m x 18 m x 19 m x 2 m x 21 m x 22 m x 23 m x 25 m x 26 m x 27 m x 28 m x 29 m x 3 m

57 PEM-slang 1 Information Märkning PEM-slang PN4 Gul färg PN8 Röd färg PN12 Blå färg Temp och tryckgränser för PN12 Temp: Tryckgräns: 1 C 14 bar 2 C 1 bar 3 C 7 bar 4 C 4 bar Beskrivning Art nr: PEM-slang, PN8 för mark- och sjövärme, 4 x 2,4 x 1 m PEM-slang, PN8 för mark- och sjövärme, 4 x 2,4 x 15 m PEM-slang, PN8 för mark- och sjövärme, 4 x 2,4 x 2 m PEM-slang, PN8 för mark- och sjövärme, 4 x 2,4 x 3 m PEM-slang, PN8 för mark- och sjövärme, 4 x 2,4 x 35 m PEM-slang, PN8 för mark- och sjövärme, 4 x 2,4 x 4 m PEM-slang, PN8 för mark- och sjövärme, 4 x 2,4 x 45 m PEM-slang, PN8 för mark- och sjövärme, 4 x 2,4 x 5 m PEM-slang, PN12 för mark- och sjövärme, 32 x 2,9 x 6 m PEM-slang, PN12 för mark- och sjövärme, 4 x 3,7 x 6 m PEM-slang, PN12 för mark- och sjövärme, 5 x 4,6 x 6 m PEM-slang, PN12 för mark- och sjövärme, 63 x 5,8 x 6 m Gummi-/kombinippel Purus, svart, 75/7-5/ Gummi-/kombinippel Purus, svart, enkel, 83/ Gummi-/kombinippel Purus, svart, 64/58-5/ Plaströrskopplingar, se sidorna

58 Samlingsskåp och samlingsbrunnar Altech samlingsskåp och samlingsbrunnar Altech Samlingsbrunnar för kollektorer, finns i ett flertal utföranden och upp till 25 kretsar. Vi presenterar här endast de lagerhållna produkterna. Övriga finns för beställning. För att underlätta injustering, har både Stora och Lilla utförandet, termometer på varje kollektorpar. Brunnarna levereras med ett HDPE-lock. Max belastning: 1 kn. På stammarna sitter det en luftnings/påfyllnadsventil. Brunnarna är byggda med en 1 DN 25 kulventil, och en 1 DN 25 injusteringsventil. Samtliga anslutningsrör har utstickande längd 15 mm, förutom skåpens vägggenomgång som är 56 mm. Samtliga brunnar är provtryckta före leverans. Samtliga kollektorändar är proppade. Samtliga skåp är isolerade med PU-skum. Altech samlingsskåp Altech Samlingsskåp. Skåpet är isolerat med PU-skum. Kretsar Bredd Djup Höjd Ingående Utgående Flöde Vikt Art nr: 3 8 mm 32 mm 79 mm 4 mm 63 mm 1 4 liter/minut 3 kg mm 32 mm 79 mm 4 mm 63 mm 1 4 liter/minut 35 kg mm 32 mm 79 mm 4 mm 63 mm 1 4 liter/minut 39 kg Altech runda 4-8 Altech Runda 4 8 Kretsar Ingående Utgående Flöde Vikt Art nr: 4 4 mm 63 mm 5 5 liter/minut 34 kg mm 63 mm 5 5 liter/minut 39 kg mm 9 mm 5 5 liter/minut 43 kg

59 Samlingsskåp och samlingsbrunnar Altech stora 1 OBS! Bilderna visar Altech stora med åtta anslutningar. Altech stora 1 Kretsar Ingående Utgående Flöde Vikt Art nr: 1 4 mm 9 mm 5 5 liter/minut 13 kg B ø 75 mm 2 B ø 67 mm A ø 614 mm C 115 mm C 15 mm C 58 mm B 5 mm A ø 815 mm A ø 1 4 mm Altech tillbehör till Samlingsbrunnarna Beskrivning Mått A mm Mått B mm Mått C mm Vikt kg Art nr: 1 Körbar betäckning. 4 ton Tryckutjämning i betong Förhöjning Beskrivning Längd mm Bredd mm Höjd mm Vikt kg Art nr: 4 Gummiring för förhöjning Läckagetätt lock vid körbar betäckning Gummiring för körbar betäckning Altech injusteringsventil Flowguard G Altech injusteringsventil Flowguard G

60 Frostskyddskabel och tillbehör Beskrivning Art nr: Altech frostskyddskabel 2 m, 18 W, komplett med anslutningssladd 1,5 m, stickpropp, varningsskylt och bruksanvisning Altech frostskyddskabel 4 m, 36 W, komplett med anslutningssladd 1,5 m, stickpropp, varningsskylt och bruksanvisning Altech frostskyddskabel 6 m, 54 W, komplett med anslutningssladd 1,5 m, stickpropp, varningsskylt och bruksanvisning Altech frostskyddskabel 8 m, 72 W, komplett med anslutningssladd 1,5 m, stickpropp, varningsskylt och bruksanvisning Altech frostskyddskabel 1 m, 9 W, komplett med anslutningssladd 1,5 m, stickpropp, varningsskylt och bruksanvisning Altech frostskyddskabel 15 m, 135 W, komplett med anslutningssladd 1,5 m, stickpropp, varningsskylt och bruksanvisning Altech frostskyddskabel 2 m, 18 W, komplett med anslutningssladd 1,5 m, stickpropp, varningsskylt och bruksanvisning Altech frostskyddskabel 25 m, 225 W, komplett med anslutningssladd 1,5 m, stickpropp, varningsskylt och bruksanvisning Altech självreglerande frostskyddskabel per / m, för montering i eller utanpå rör An- och avslutningssats för frostskyddskabel Vinkelgenomföring till frostskyddskabel Genomföring till frostskyddskabel Y-koppling 25 mm för frostskyddskabel Y-koppling 32 mm för frostskyddskabel

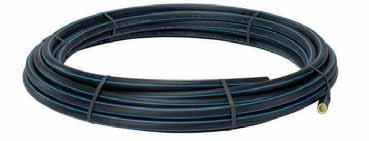

61 PEM-slang och Altech plaströrskopplingar PEM-slang, PN 1 Beskrivning Art nr: 25 x 2,3 x 25 m x 2,3 x 5 m x 2,3 x 1 m x 2,3 x 3 m x 2,9 x 25 m x 2,9 x 5 m x 2,9 x 1 m x 2,9 x 3 m x 3,7 x 25 m x 3,7 x 5 m x 3,7 x 1 m x 3,7 x 2 m Rak koppling PN16, plastplast Rak koppling förminskad PN16, plast-plast Art nr: DN Art nr: DN x x x x x x x x x x x x x x x x x 9 Rak koppling PN16, plastutvändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G1 Rak koppling PN16, plastinvändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G1 Vinkelkoppling 9 PN16, plast-plast Art nr: DN

62 Altech plaströrskopplingar x G x x G x x G x 25 Vinkelkoppling 9 PN16, plast-utvändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G1 T-rör PN16, plast-plast-plast Art nr: DN x x x x x x x x x x 9 T-rör PN16 plast-invändigt gängat-plast Art nr: DN x G x G x G x G x G x G x G x G x G x G x G x G25 T-rör PN16 plast-utvändigt gängat-plast Art nr: DN x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G4 Vinkelkoppling 9 PN16, plast-invändig gänga Art nr: DN x G x G x G x G x G T-rör förminskad PN16, plast-plast-plast Art nr: DN x x G x G x G x G x G x G x G x G x G x G x G x G x G1 Propp PN16 Art nr: DN

63 Vatette plaströrskopplingar Rak koppling 113 PE Art nr: DN Vinkelkoppling PE för plast Art nr: DN T-koppling för plast 115 PE Art nr: DN Övergångskoppling rak Dy, för PEM-rör, PN-1 Art nr: DN x Cu x x x 32 Stödhylsa 1222 PE För PEM-rör PN1 Art nr: DN Rak koppling 1136 PE Plast-utvändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G x G x G x G5 Vinkelkoppling PE plast-utvändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G5 Övergångskoppling vinkel Dy, för PEM-rör, PN-1 Art nr: DN x Cu28 Plasthylsa för PE-rör Art nr: Plasthylsa för PE-rör: Används i Vatettekoppling: x 2, x 2, x 2, x 2, x 3,7 Stödhylsa för PN 6, x 2,4 DN Rak koppling 1138 PE plast-invändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G x G5 Vinkelkoppling PE plast-invändig gänga Art nr: DN x G x G x G x G Dy 16 Dy Dy 16 Dy Dy 2 Dy Dy 2 Dy Dy 25 Dy Dy 25 Dy Dy 32 Dy Dy 32 Dy Dy 4 Dy Dy 4 Dy Dy 5 Dy

64 PRK plaströrskopplingar Rak koppling 41 plast-plast Art nr: DN x x x x x 5 Rak koppling 43 plastutvändig gänga förminskad Art nr: DN x G x G x G x G x G x G x G5 Rak koppling 43 plastutvändig gänga Vinkelkoppling 44 9 plast-invändig gänga Art nr: DN x G x G x G x G x G x G x G65 T-koppling 41 plast Art nr: DN x x x x 4 Art nr: DN x G15 Rak koppling 42 plast-invändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G x G x G x G5 Vinkelkoppling 44 9 plast-plast Art nr: DN Vinkelkoppling 46 9 plast-utvändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G x G x G5 T-koppling 415 plastinvändig gängad avstick Art nr: DN x G x G x G x G x G Rak koppling 42 plast invändig gänga förminskad Art nr: DN x G x G x G Rak koppling 43 med FPLanslutning Art nr: DN Vinkelkoppling 46 9 med FPL-anslutning Art nr: DN x Cu x G x Cu x G x G x G x G5 62

65 PRK plaströrskopplingar Rak koppling 423 plastplast utan stopp Art nr: DN Ventilfäste 418 plastinvändig gänga Art nr: DN x G x G x G2 Rak koppling PN16 plast-plast Art nr: DN Förminskning med tryckskruv 426 plast-utvändig gänga Art nr: DN x G x G x G x G x G x G x G x G x G x G x G65 Stödhylsa 42 Art nr: DN För PEM-rör PN 6,3. Färg: röd För PEM-rör PN 1. Färg: blå Vinkelkoppling 9 PN16 plast-plast Art nr: DN Tryckskruv 431 Art nr: DN x G x G x G x G x G x G x G65 Nyckel för PRK kopplingar Art nr: DN

66 Isolering och tillbehör Beskrivning Förp. Art nr: Isolering Tubolit Material: Expanderande polyeten med slutna celler. Temperaturområde: -45 C +1 C. 28/9 mm, l = 2 m /9 mm, l = 2 m /9 mm, l = 2 m /13 mm, l = 2 m /13 mm, l = 2 m /13 mm, l = 2 m /13 mm, l = 2 m /13 mm, l = 2 m /13 mm, l = 2 m /2 mm, l = 2 m /2 mm, l = 2 m /2 mm, l = 2 m PVC-tejp, 25 mm x 1 m Väv-tejp, 5 mm x 1 m Plastklammer, 1 st för Tubolit isolering Fogskum, 5 ml Lin i plastförpackning 1 gr, linboll Locher pasta, 25 g, tub. Tätmedel för rörkopplingar vatten, gas och tryckluft Gängtejp Jumbo, 19 mm x 15 m Gängtejp, 12 mm x 12 m

67 Verktyg och förnödenheter Beskrivning Art nr: 1 Vattenslang Super Tricoflex, 12,5 mm x 25 m Vattenslang Super Tricoflex, 12,5 mm x 5 m Skarvkoppling, sammanför två slangar med snabbkopplingar Krankoppling 1/2"-3/4" Snabbkoppling 1/2"-3/4", för 12,5 mm (1/2") - 15 mm (5/8") slangar Reparator 1/2"-3/4", för att reparera skadade 12,5 mm (1/2") - 15 mm (5/8") slangar 4196 Flatslang, 25 mm, 1 m, inklusive slangklämma Flatslang, 32 mm, 1 m Flatslang, 32 mm, 25 m Flatslang, 38 mm, 1 m Flatslang, 38 mm, 25 m Flatslang, 5 mm, 1 m Flatslang, 5 mm, 25 m

68 Verktyg och förnödenheter Beskrivning Art nr: 1 Skyddsglasögon klar lins. Mycket lätt skyddsglasöga med justerbara skalmar och klart glas Murbrukshink 2 l Varningsband, Röd/vit, 38RV, 75 mm x 5 mm Avstängningsnät 1 x 5 m. Tillverkat av PE. UV och köldbeständigt. Väger 2 g/m Flaggspel, 23 m Märkfärg CRC, Röd, 5 ml. Avsedd för temporär märkning på olika underlag Märkfärg CRC, Gul, 5 ml. Avsedd för temporär märkning på olika underlag Universalolja CRC 5-56, 4 ml, spray Rostlösare CRC MoS2, 3 ml, spray Elektronikrengöring CRC 2-26, 2 ml spray Kabelvinda med plåttrumma, för inne- eller utmohusbruk IP44, Novipro 25 m Kabevinda med plasttrumma, IP44, Novipro 4 m

69 Verktyg och förnödenheter Beskrivning Art nr: 1 Vattenpass Magnet HVP 6 Hultafors, l=6 mm Vattenpass, magnetiskt, Ridgid 395, l=23 mm Rullar slipduk KF mm x 25 m HSS bimetallsågar med Power Change-adaptersystem, 44 mm HSS bimetallsågar med Power Change-adaptersystem, 46 mm Elga Elektrod P 48S, 2,5 x 35 mm 2231 Elga Elektrod P 48S, 3,2 x 45 mm Rörsax för plaströr 3-42 mm Röravgradare, 6-42 mm Hänglås Spännband, krok/krok, Brottlast: 5, ton. Surrningsstyrka: 1, ton. Längd:,5+9,5 m Tjältiningsmatta med 2 m kabel och stickpropp, 3 W/m

70 Omvandlingstabeller Omvandlingstabell, flöde: l/s m 3 /h l/min m 3 /min ,6 1 3,6 6,6, ,667,1667,1667,6 1,1 16, Omvandlingstabell, tryck: mm vp (millimeter vattenpelare mbar (millibar) kpa (kilo pascal) mvp (meter vattenpelare) bar MPa (megapascal) , ,1, ,1,1,1 1 1,1,1,1,1 1,1,1,1,1,1 68

71 Serviceföretag Behov av garanti och service av din pump? Då rekommenderar vi nedanstående företag som samtliga är medlemmar i Swepump. Företag Gata/box Postnr. Postort Telefon Mobiltel. AB Carl A. Nilssons Elektriska Reparationsverkstad Box HELSINGBORG AB Dala-Elektrolindningar Bäverstigen SMEDJEBACKEN AB Elektro-Dynamo Box HELSINGBORG AB Elektro-Dynamo Storg KLIPPAN AB Elektro-Dynamo Von Utfallsg GÖTEBORG AB Elektro-Dynamo Larsfridsv HALMSTAD AB Elektro-Dynamo Majorsallén LIDKÖPING AB Elektro-Dynamo Rimfrostg MALMÖ AB Lindströms Elverkstad Eft Propellervägen KALMAR AB Öhbergs Pumpservice Box HUDDINGE Ahlström & Persson AB Palmgatan MALMÖ Allpumpservice Skandinavien AB Hovslagarevägen 3A SOLLENTUNA Aröds Mekaniska Verkstad AB Aröds Industriväg HISINGS BACKA Askims Pump & Maskinteknik Ahlberg & Co AB Datavägen 57 A ASKIM El & Driftteknik i Strängnäs AB Vältstigen STRÄNGNÄS Elektra Lindblad AB Lantvärnsgatan KARLSTAD Elektro Aros Gruppen AB Kuggstångsgatan VÄSTERÅS Elektrolindningar T Holm AB Flygstaden Byggnad SÖDERHAMN Elektroverkstaden Kent Andersson AB Flottiljvägen KALMAR Grundfos AB Box MÖLNDAL Grundfos AB Flygledareg MALMÖ Grundfos AB Industrig TÖREBODA Grundfos AB Sörängsv SÖDERBÄRKE Grundfos AB Livdjursg. 5 B JOHANNESHOV Grundfos AB Kylgränd UMEÅ Herman Pump AB Statsrådsv SKARPNÄCK IMA Pumpservice AB Sjödalsvägen HUDDINGE Ingenjörsfirman Pumpteknik AB Box GÖTEBORG Karlstads Lindarverkstad AB Gjuterigatan KARLSTAD Kero Pump & Maskinuthyrning AB Wedavägen SÖDERTÄLJE Krylbo Elektra AB Ringvägen KRYLBO KSB Mörck AB Datav ASKIM KSB Mörck AB Lillmyrav GÄVLE KSB Mörck AB Bergg SALA KSB Mörck AB Idrottsv ÖREBRO Lindströms Elektriska eftr. AB Smedjegatan VÄXJÖ Nilssons Motorlindningar AB Industrig NYKÖPING Nybergs El & Pumpservice AB Box JÄRFÄLLA Olles Pumpservice AB Box BORLÄNGE Processpumpar i Motala AB Box MOTALA Pumphuset Sverige AB Box SOLLENTUNA Pumphuset Sverige AB Ålg. 5 B LULEÅ Pumphuset Sverige AB August Barks g VÄSTRA FRÖLUNDA Pumpsnabben AB Mårbackagatan FARSTA Sjuntorps Industrisupport AB Betongvägen TROLLHÄTTAN

72 Omvandlingstabeller Företag Gata/box Postnr. Postort Telefon Mobiltel. Spångs ProcessTeknik AB Mekanikervägen TULLINGE Stockholms Pumpservice AB Tjärhovsgatan 25 B STOCKHOLM Sulzer Pump Solutions Sweden AB Box MÖLNDAL Sulzer Pump Solutions Sweden AB Rökerig JOHANNESHOV Sulzer Pump Solutions Sweden AB Virvelv ARLÖV Sulzer Pump Solutions Sweden AB Tallg NORDMALING Sulzer Pump Solutions Sweden AB Gjuterig KARLSTAD Sulzer Pump Solutions Sweden AB Ruskvädersg GÖTEBORG Södertörns Pumpservice AB Box TULLINGE Uppsala Elekt.Lindareverkstad AB Palmbladsgatan UPPSALA WH Service AB Box SUNDSVALL WILO Sverige AB Box VÄXJÖ Xylem Water Solutions AB Linnègatan NORRKÖPING Xylem Water Solutions AB Utv EMMABODA Xylem Water Solutions AB Betongv GÄLLIVARE Xylem Water Solutions AB Stålv LINDÅS Xylem Water Solutions AB Lagergrens g KARLSTAD Åkerströms Elmotorer & Mekaniska Verkstad AB Källviksvägen FALUN

73 1 februari 215 Försäljnings- och leveransvillkor Returgodsbestämmelser Allmänna leveransbestämmelser 215-4P

74 Försäljningsvillkor Prissättning Dahl Sverige AB genomför planerat två huvudprisrevisioner per år: den 1 februari respektive den 1 augusti. Köp av lagerhållet material prissätts enligt gällande prislistor och avtal. Noterat dagspris gäller för följande grupper: DB1, DB12, DB16 och KA29 (Kopparrör) EA5 och EB (Lod och tillsatsmaterial) FA2 (Kabel) KA32 och KA34 (Köldmedium och oljor) LA2 och LA4 (Glykol och köldbärarvätska) För rostfria rör, rördelar och flänsar (IA16, IA18, IA2 samt IA22) tillkommer leveransdagens gällande legeringstillägg. För stålrör, rördelar, flänsar och upphängningsdon (IA1, LA1, DA3, DA32, DA34, IA24, IA26, IA28, IA3, IA32, IA22, IA36, GA16 och GA22) regleras priserna kvartalsvis. Våra priser är fastställda enligt kända marknads- och valutaförhållanden vid prislistans tillkomst. Vi förbehåller oss därför rätten att ändra priserna vid ändrade förutsättningar och att göra detta utan föregående avisering. Om inte annat angivits gäller leveransdagens pris. Angivna priser gäller exklusive lagstadgad mervärdesskatt. Eventuella rabatter från denna prislista regleras enligt separat avtal och tillhörande rabattschema. För nettoprissatta varor i prislistan utgår ingen rabatt. Varor markerade med B i denna prislista är ej lagerförda produkter och priset på dessa ska ses som en indikation. För dessa varor gäller leveransdagens pris. Betalningsvillkor 215-4P 28 dagar med intervallbetalning, vilket motsvarar en genomsnittlig kredittid på dagar, räknat från leveransdagen. Betalningsintervallet är sju (7) dagar, med onsdag som förfallodag. Alternativt betalningsvillkor är 3 dagar netto, räknat från fakturadatum. För att minska antalet fakturor kan Dahl erbjuda samlingsfaktura, vilket innebär en (1) faktura per sjudagarsperiod, alternativt en (1) faktura per fjortondagarsperiod. För samlingsfaktura gäller dock enbart betalningsvillkor 28 dagar med intervallbetalning.

75 Likviden ska vara Dahl tillhanda senast på förfallodagen. Vid försening debiteras dröjsmålsränta med en procentsats som med 13 procentenheter överstiger gällande referensränta. Vid eventuell betalningspåminnelse debiteras lagstadgad påminnelseavgift. Leveransvillkor Om annat ej avtalats gäller allmänna leveransbestämmelser: AA VVS 9. Utöver de allmänna bestämmelserna gäller följande villkor: Transport Med nettovärdet som beräkningsgrund debiteras en fraktavgift på 125 kr, för samtliga order mindre än eller lika med 1 5 kr per leveransplats och dag. Om en kund har flera order understigande 1 5 kr på samma leveransdag till samma leveransadress, debiteras en fraktavgift. Restorderleveranser debiteras ingen fraktavgift. Vid leveranser i övrigt gäller vad som särskilt avtalats. Emballage och pallbyte Emballage för special- eller återanvändning debiteras och krediteras vid retur enligt nedanstående lista. Kreditering förutsätter att emballaget eller lastbäraren är i felfritt skick vid returen. Returemballage EUR pall: 85 kr, retur 5 kr Halvpall: 7 kr, retur 4 kr Krage helpall: 7 kr, retur 5 kr Krage halvpall: 4 kr, retur 3 kr Engångsemballage Kollektor/kulvert: 13 kr, ej retur Radiatorpall: 9 kr, ej retur Badkarspall: 9 kr, ej retur Duschväggspall: 9 kr, ej retur Helpall engång: 4 kr, ej retur Halvpall engång: 35 kr, ej retur 215-4P Vid leverans av gods på lastpall enligt gällande svensk standard (SS 8427) debiteras köparen av utsett näringslivsforum fastställt pallpris, om inte annat avtalats. Vi följer regelverket för Svensk Byggpall.

76 Intygs- och provningskostnader EN124 provningsintyg 3.1B 1 kr/position Provningsintyg 3.1B begärt efter leverans 125 kr/position Intyg utfärdat av utomstående kontrollant vidaredebitering av faktura från omstående kontrollant + provningskostnad Legeringstillägg Leveransdagens gällande legeringstillägg tillkommer på rostfria produkter. Returgodsbestämmelser Varje retur av varor måste föregås av en överenskommelse mellan säljare och kund. Dahl accepterar gods i retur om kunden kan styrka att varan är köpt hos oss via referens till order, faktura eller följesedel. Varorna ska vara i nyskick och ligga i oskadad originalförpackning. De ska vara packade artikelvis och separat i kartong/påse. Returrätten är begränsad i tid och retur måste ske inom ett (1) år efter att varorna avlämnats hos kunden. Följande avdrag görs vid kreditering: En fast avgift om 15 kr per order och retur. Ett avdrag om 2 % på varans/varornas värde (om ej annat avtalats). Av Dahl ej lagerlagt material (skaffningsvaror): En fast avgift om 15 kr per retur. Ett avdrag om 2 % på varans/varornas värde (om ej annat avtalats). Leverantörens returavdrag samt kostnad för returfrakt från Dahl till leverantören. Ej förhandlingsbart. Retur accepteras endast efter att leverantören har accepterat att ta varorna i retur. Följande artiklar tar Dahl ej i retur: 215-4P Förbrukningsmaterial (skruv, bult med mera) i öppnade förpackningar. Artiklar där det totala värdet för returordern understiger 5 kr. Konvektorer, såväl monterade radiatorer som övriga monterade varor (undantaget tvättställspaket standard). Chargevaror om spårbarheten ej är säkrad. Kundanpassade varor, exempelvis kapad kulvert, rör och slang. Artiklar där bäst före -datum passerat.

77 Extratjänster: För sortering och rengöring av varor debiteras 45 kr/timme. Dock måste varorna kunna återställas till nyskick. För skrotning av returnerade, ej godkända varor, debiteras faktisk kostnad, dock lägst 5 kr. För återsändning till kunden av ej godkända varor debiteras 5 kr samt returfrakt. För ej godkända returer har kunden möjlighet att kostnadsfritt hämta varan/varorna på våra retur- lager inom fem (5) arbetsdagar. Ej avhämtad retur kommer därefter att skrotas och kostnaden debiteras kunden. Samtliga kemikalier med farosymbol och/eller UN-nummer ska paketeras och märkas upp enligt ADR och skickas separerat från övrigt gods. I de fall returen har sin grund i fel som Dahl är ansvarigt för, krediteras kunden fakturerat belopp utan avdrag. Bromma, 1 februari 215 Tomas Johansson Verkställande direktör, Dahl Sverige AB 215-4P

79 AA VVS 9 AA VVS 9 är allmänna leveransbestämmelser avseende VVS och VA-material för yrkesmässig verksamhet i Sverige. Bestämmelserna är utarbetade och tillhandahålls av VVS-Fabrikanternas Råd, Svenska Rörgrossistföreningen VVS och VVS Företagen. Bestämmelserna är avsedda att användas vid handel mellan medlemmar i de tre organisationerna och i olika led dem emellan. Leveransbestämmelserna skall tillämpas i Sverige såvida inte parterna skriftligen avtalat om annat. Vid leverans av varor utom Sverige skall särskilt avtal träffas mellan parterna. Begreppsbestämningar Vid tillämpningen av AA VVS 9 gäller prisbasbelopp enligt lagen (1962:381) om allmän försäkring. ALLMÄNT 1. Om inte annat angetts är anbudsgivaren bunden av sitt anbud under en månad från anbudets avgivande. Säljaren skall under den tid som anges i punkterna 36,4 och 41 ha sedvanlig ansvarsförsäkring som omfattar skador till följd av fel i varan inklusive kostnader för lokalisering av fel, kostnader för åtkomst och montering av reparerad eller utbytt vara samt kostnader som uppkommit genom reparationen eller utbytet. Försäkringsbeloppet skall vara lägst tvåhundra prisbasbelopp. 2. Alla ritningar, beskrivningar och tekniska handlingar som part tillhandahållit motpart förblir parts egendom. Motparten får endast använda, reproducera eller delge tredje man sådan handling om så erfordras för det med handlingens överlämnande avsedda syftet. FÖRFATTNINGAR M M 3. Varan skall uppfylla de krav som vid leveransen gäller enligt lagar, förordningar eller andra bindande föreskrifter för normal eller av säljaren godkänd annan användning av varan. Varan skall även uppfylla krav enligt de särskilda anvisningar som åberopas i parternas avtal. 4. Ändras särskild anvisning efter det att avtal ingåtts skall part utan dröjsmål underrätta motparten därom. Sker ändring enligt ovan skall även avtalet ändras i den mån kostnaderna eller leveranstiden påverkas. PRODUKTINFORMATION OCH PROVER 5. Försåld vara skall i allt väsentligt överensstämma med sådan produktinformation som åberopats av säljaren eller av honom eller varans tillverkare senast allmänt publicerats. 6. Prov är att betrakta som typprov om inte annat avtalats. 7. Om inte annat avtalats skall varan åtföljas av sedvanliga montage-, drifts- och skötselinstruktioner eller skall dessa göras lätt tillgängliga för köparen på annat sätt, exempelvis genom hänvisning till internet. ANSVAR FÖR KONSTRUKTION MM 8. Part ansvarar för uppgifter i tillverkningsunderlag och för konstruktion som han tillhandahållit. 9. Säljaren ansvarar inte för fel, som beror på av köparen tillhandahållet material. MEDDELANDE 1. Meddelande till motpart skall ställas till den person eller det tjänsteställe som enligt motparten handlägger ärendet samt innehålla av motparten meddelad beteckning, t ex projekt- eller ordernummer. TRANSPORT OCH MOTTAGANDE 11. Om inte annat avtalas ombesörjer säljaren transporten och står faran för varan under transporten och säljarens avlastning. Säljaren skall lämna av köparen begärda uppgifter av betydelse för mottagandet av varan. Av säljaren för transport anlitade personer skall vid avlämning av gods på arbetsområde bära namnbricka med uppgift om bärarens namn och arbetsgivare samt ha giltig legitimation tillgänglig, t ex i form av körkort eller ID-kort. Om köparen p g a underlåtelser i nämnda avseenden tvingas utge vite eller annat skadestånd skall säljaren gottgöra köparen för sådana kostnader. 12. Varan skall alltid vara märkt på mellan parterna avtalat sätt. 13. Då säljaren ombesörjer transport skall köparen i god tid innan transporten påbörjas underrätta säljaren om transporten ej kan genomföras på sätt som är normalt eller på sätt som angivits av säljaren. I annat fall ansvarar köparen för tillfartsväg från allmän väg till mottagningsplatsenoch vägar inom denna samt för att köparens mottagningsförhållanden medger avsett transportsätt. 14. Om särskild lyftanordning erfordras vid avlastningen av

80 varan, skall denna tillhandahållas av köparen och på dennes bekostnad om inget annat avtalats. 15. Fraktkostnaden skall specificeras på faktura. 16. Omhändertagande av emballage och förpackningar sker på köparens bekostnad och eventuella miljöavgifter som beslutats av myndigheter vidaredebiteras av säljaren på köparen. RETURER 17. Returer behandlas i enlighet med säljarens returgodsbestämmelser. LEVERANSTID 18. Leverans skall ske inom avtalad leveranstid. Är sådan ej avtalad skall leverans ske utan dröjsmål. AVISERING OM FÖRSENING 19. Finner part att han inte kan hålla avtalad tidpunkt för leverans eller mottagande av varan eller framstår sådan försening som sannolik skall motparten utan dröjsmål underrättas. Dessutom skall den tidpunkt anges då leverans eller mottagande beräknas kunna ske. Om det visas att köparen godtagit förseningen skall förseningsvite ej utgå. Vad som sagts ovan gäller även i leverans ingående delleveranser. ANSVAR FÖR FÖRSENING 2. Levererar inte säljaren vara vid avtalad tidpunkt och beror detta inte på omständighet som anges under p 58 skall säljaren utge vite för försening. Vite skall utgå med 2. procent av avtalat nettopris för varje påbörjad vecka som säljaren är försenad med leverans av vara. Förseningsvitet skall inte överstiga 2 procent av varans pris, men vara lägst 1 kr, såvida det inte med hänsyn till omständigheterna skäligen kan antas att köparen inte åsamkats någon skada av genom förseningen. Är varans pris mindre än 1 kr, skall, med undantag enligt punkt 21, vite utgå med högst varans pris. 21. Om försenad vara står i så omedelbart samband med tidigare levererad vara att sådan vara inte kan användas på avsett sätt eller inom av köparen avsedd tid, skall även för sådan vara vite utgå under tid till dess försenad vara levererats. 22. När säljare är fabrikant och köpare grossist utgår vite vid försening enligt ovan endast om skriftligt ordererkännande med angiven leveranstidpunkt föreligger. 23. Köparen förlorar sin rätt till vite om han inte framställt skriftligt krav härom utan dröjsmål, dock senast inom 3 dagar efter att leveransen skulle ha ägt rum. 24. Vid försening med mottagandet av varan skall köparen erlägga betalning som om varan ifråga hade levererats vid ursprungligen avtalad leveranstidpunkt och ersätta säljaren för därigenom uppkomna kostnader. 25. Utöver vad som ovan sagts har part inte rätt till ersättning för skada vid försening i annat fall än vid hävning enligt punkt Part får häva köpet avseende en vara som inte har avlämnats eller mottagits i rätt tid om förseningen är av väsentlig betydelse för honom och motparten insett eller borde ha insett detta. 27. Avser förseningen en vara som skall tillverkas eller skaffas särskilt för köparen efter dennes anvisningar eller önskemål, och kan säljaren inte utan väsentlig förlust tillgodogöra sig varan på annat sätt, får köparen häva köpet endast om han dessutom får försenad vara levererad från annan än säljaren före den nya leveranstidpunkt som denne aviserat enligt punkt 19. Underlåter säljaren att avisera förseningen eller fullgörs inte leveransen inom den tid som angetts vid aviseringen får köparen dock häva köpet enligt vad som sägs i punkt Om försenad vara står i sådant samband med redan levererad vara, eller vara som skall levereras senare, att det skulle medföra betydande olägenhet för den hävningsberättigade parten att delvis stå kvar vid köpet, får köpet hävas i sin helhet. 29. Häver part köpet vid försening, har han rätt till ersättning för den skada som uppkommer efter hävningen. Skadeståndet inklusive annan ersättning på grund av försening enligt avtalet skall inte överstiga 2 procent av leveransens värde. Varje annat krav med anledning av hävningen är uteslutet. 3. Utnyttjar part ej rätten att häva köpet inom 1 arbetsdagar från mottagandet av skriftlig avisering om försening, ska däri angiven tidpunkt för leverans anses som ny leveranstid. MOTTAGNINGSKONTROLL 31. Följesedel skall åtfölja varan. 32. När varan överlämnas till köparen skall han göra en avstämning mot följesedeln samt kontrollera varan avseende utifrån synliga fel och kvittera emottagandet av varan på fraktförarens leveranssedel. Om köparen inte kan närvara vid mottagandet avlämnas godset endast om köparen beordrat detta vid beställningen. Köparen godtar då att fraktföraren kvitterar godset avseende kolliantal och utifrån synliga fel. Uteblir köparen utan sådan överenskommelse returneras

81 godset till säljaren och levereras därefter sedan nytt leveransdatum överenskommits. Härvid debiteras tillkommande fraktkostnad. 33. Då varan avemballeras eller i annat fall innan varan monteras skall mottagningskontrollen fullgöras med efter varans art anpassad omsorg. REKLAMATION 34. Köparen får inte åberopa att varan är felaktig om han inte inom nedan angivna tidsfrister lämnar säljaren meddelande om felet (reklamationen). 35. Fel, som märkts eller borde ha märkts när varan överlämnades till köparen, skall reklameras inom en vecka därefter och innan varan monteras. Om felet kan antas ha uppkommit under transporten och varan kvitteras på särskild fraktsedel, skall felet dessutom omedelbart anmälas till fraktföraren och antecknas i fraktdokumentet. I annat fall skall fel reklameras utan dröjsmål efter det att felet märkts eller borde ha märkts eller annars kommit till köparens kännedom genom reklamation från annan. Vid reklamation p g a ansvar enligt punkt 36 skall reklamation ske senast två månader efter utgången av ansvarstiden enligt denna punkt. Reklamation skall göras eller bekräftas skriftligen och innehålla uppgift om felets art och omfattning. SÄLJARENS ANSVAR FÖR FEL 36. Säljaren ansvarar för fel i vara som framträder inom två år från varans avlämnande till köparen. Ansvarstiden för utbytt vara eller reservdel skall inte överstiga ansvarstiden för ursprunglig vara.. Säljaren ansvarar inte för fel som beror på normal förslitning eller försämring. För varor som skall användas vid entreprenad, där konsument inte är beställare, och för vilka köparen, d v s entreprenören, avtalat om garantitider om fem år eller mer, ansvarar säljaren för fel i vara under fem år från varans avlämnande till köparen, om inte annan längre tid har avtalats mellan säljare och köpare. Avtalet om fem års garanti eller mer, skall för att kunna göras gällande mot säljaren, kunna uppvisas av köparen samtidigt med reklamation enligt punkt 35. Ansvarstiden vid sådana entreprenader är dock två år för: - Inredningsdetaljer såsom badrumsmöbler och duschanordningar - Värmepumpar - Verktyg - I skriftligt ordererkännande angiven viss elektronisk styrprodukt. 37. Säljaren är inte ansvarig enligt punken 36 ovan för sådana fel som beror på olyckshändelse, felaktig montering eller installation, felaktig skötsel, vanvård, onormalt brukande eller annat som kan hänföras till köparen. 38. Säljarens ansvarsåtagande enligt punkterna 36 och 4 är villkorat av: - att köparen erhållit fabrikantens drifts- och skötselinstruktioner eller att de efter skriftlig hänvisning till internet, gjorts tillgängliga för köparen, - att de överlämnats till nyttjaren utan dröjsmål, - att nyttjaren sedan följt instruktionerna samt att detta i tillämpliga fall dokumenterats genom förda journaler. 39. Säljaren skall utan dröjsmål avhjälpa fel genom att i eget val reparera fel i varan eller utbyta felaktig vara. Säljarens avhjälpningsåtagande omfattar dessutom att svara för transporter av felaktig eller utbytt vara. Underlåter säljaren att avhjälpa fel eller företa omleverans har köparen efter skriftligt meddelande till säljaren rätt till prisavdrag. 4. För fel i varan som framträder efter den i punkten 36 angivna tiden ansvarar säljaren endast om felet är väsentligt och visas ha sin grund i vårdslöshet på säljarens sida. För angivna ansvar gäller i lag föreskriven allmän preskriptionstid (1 år) från den dag varan avlämnats eller, efter särskild skriftlig överenskommelse, från den dag entreprenaden blivit godkänd. 41. Ansvarar säljaren för fel i varan är han även skyldig i den utsträckning som följer av hans ansvarsförsäkring enligt punkt 1 ersätta skada, som uppkommer genom felet. För skada till följd av avbrott eller störning i industriell produktion eller annan kommersiell verksamhet utgår ersättning endast om skadan visas ha sin grund i grov vårdslöshet på säljarens sida. Säljaren är inte ersättningsskyldig enligt denna punkt, om han kan visa att det förelegat ett sådant hinder att avlämna felfri vara som avses i punkt 58 och säljaren meddelar köparen detta enligt vad som anges i punkt 59. Köparen skall vid skada genast anmäla till säljaren: - hur skadan visat sig - tidpunkten när skadan upptäckts samt - lämna, om möjligt, uppgift om skadeorsaken och dokumentation om denna. Anmälningsplikt föreligger redan när det finns skälig misstanke om att skada kan ha uppkommit. 42. Om säljaren underlåter att utan dröjsmål avhjälpa fel och påta sig därmed sammanhängande kostnader har köparen rätt att själv avhjälpa felet under förutsättning att säljaren dessförinnan haft möjlighet att besiktiga varan och 3 överenskommit med köparen om sätt och kostnader för avhjälpandet. Om köparen avhjälper felet utan sådan överenskommelse utgår ingen ersättning. I brådskande fall har köparen dock rätt att själv avhjälpa felet och få ersättning för därmed sammanhängande skäliga kostnader under förutsättning att han förfar med omdöme och inom tre arbetsdagar till säljaren rapporterar åtgärdens omfattning. 43. Om installatör utkräver ansvar för fel i vara och därmed sammanhängande kostnader av grossist är fabrikant skyldig att medverka vid reglering av detta ansvar. 44. För begränsning av avhjälpandekostnader på yttre VAledningar skall köparen före igenfyllning av rörgrav täthetsprova ledningarna enligt gällande normer och fabrikantens anvisningar.

82 45. Om avhjälpandet eller omleverans inte sker inom skälig tid efter reklamationen, får köparen häva köpet såvitt gäller felaktig vara och vara som har samband därmed, om felet är av väsentlig betydelse för köparen och säljaren insett eller bort inse detta. 46. Säljarens ansvar är begränsat till vad ovan angivits. Köparen kan ej göra gällande andra påföljder än som ovan angivits och har därutöver ej rätt till ersättning för skada på annan egendom än den försålda varan i vidare mån än som anges i punkten 41 ovan. BEFARAT AVTALSBROTT 47. Uppkommer efter köpet skälig anledning anta att part inte kommer att fullgöra en väsentlig del av avtalet, får motparten för sin del inställa fullgörelsen och hålla inne sin prestation samt kräva att godtagbar säkerhet ställs för avtalets rätta fullgörande. Om säkerhet inte ställs utan dröjsmål, får part som krävt säkerhet häva köpet såvitt avser den del som inte fullgjorts. 48. Part får häva köpet utan att först kräva säkerhet, om motparten försätts i konkurs eller annars till följd av obestånd inte kan förväntas fullgöra sina förpliktelser enligt avtalet. 49. Häver köparen i fråga om delleverans, får han samtidigt häva i fråga om tidigare eller senare leveranser om han på grund av sammanhanget mellan dem skulle ha betydande olägenhet av att stå fast vid köpet beträffande dessa leveranser. PRIS 5. Köparen skall utöver avtalat pris utge mervärdeskatt och miljöavgifter enligt lag. Om inte annat skriftligen avtalats gäller leveransdagens pris. BETALNING OCH PRESKRIPTION 51. Säljaren skall till köparen översända faktura senast fyra månader efter slutleverans eller om detta ger säljaren längre tid för fakturering, fyra månader efter den dag då köparens entreprenad avlämnats. Har så ej skett har säljaren ej rätt till betalning för senare översänd faktura. 52. Avser säljarens fordran belopp som ingår i köparens kontraktssumma eller mervärdeskatt avseende dennes entreprenad, är preskriptionstiden 22 månader räknat från entreprenadens godkännande. 53. Om säljaren kan visa att han inte kände till eller borde känna till sin fordran, räknas preskriptionstiden från den tidpunkt då han först bort ha sådan vetskap. Preskriptionstiden skall dock aldrig vara längre än tio år räknat från den dag varan avlämnats. 54. Erläggs inte betalning i rätt tid har säljaren rätt till dröjsmålsränta från förfallodagen med den räntesats som gäller enligt räntelagen om inte annan räntesats avtalats. 55. Har köparen krav mot säljaren på grund av köpet, får köparen hålla inne så mycket av betalningen som motsvarar kravet. Köparen är skyldig att utan dröjsmål skriftligt redovisa grunden för sitt innehållande. 56. Ostridigt belopp skall betalas av köparen enligt gällande betalningsvillkor. 57. Betalning innebär inte godkännande av varan. BEFRIELSEGRUNDER 58. Part har rätt till förlängning av leveranstiden om köpets fullbordande försvåras till följd av omständighet på motpartens sida eller till följd av omständigheter utanför partens kontroll såsom arbetskonflikt, krig, myndighetsbeslut, omfattande driftstörningar har parten eller underleverantör eller annat av parten icke vållat förhållande, som han inte bort räkna med och vars följder han inte rimligen kunnat undanröja. 59. För rätt till förlängning av leveranstiden krävs att part utan oskäligt dröjsmål skriftligen underrättar motparten om att befrielsegrundande omständighet inträffat. 6. Kan köpet inte fullbordas inom skälig tid till följd av omständigheter enligt punkten 58 ovan, får part häva köpet till den del dess fullgörande hindras. 61. Vid hävning enligt punkten 6 ovan får ytterligare påföljd göras gällande i förhållande till motparten endast om denne orsakat förseningen. PRODUKTSÄKERHET 62. Säljaren ansvarar i förhållande till köparen för kostnader till följd av åläggande som köparen meddelas enligt produktsäkerhetslagen, 24:451, om åläggandet har sin grund i egenskaper hos varan som köpet omfattar. TVIST 63. Tvister i anledning av köpet skall avgöras genom skiljedom enligt lagen om skiljemän, (1999:116), och med tillämpning av svensk nationell rätt. Skiljeförfarandet skall äga rum i Sverige. Om det omtvistade beloppet inte överstiger 1 prisbasbelopp skall tvisten dock, om parterna inte överenskommit om annat, avgöras vid allmän domstol. Gäller fr.o.m

84 DahlCenter här finns vi! Arvika Avesta Borlänge Borås Enköping Eskilstuna Falun Gävle Göteborg Gamlestaden Göteborg Hisings Backa Göteborg Högsbo Göteborg Mölndal Halmstad Helsingborg Hudiksvall Hässleholm Jönköping Kalmar Karlskrona Karlstad Kiruna Kristianstad Kungsbacka Linköping Ludvika Luleå Lund Malmö Malmö City Malmö Fosie Malung Motala Norrköping Norrtälje Nyköping Sandviken Skellefteå Skövde Stockholm Bromma Stockholm Danvikstull Stockholm Haninge Stockholm Huddinge Stockholm Kallhäll Stockholm Karlberg Stockholm Södertälje Stockholm Täby Stockholm Upplands Väsby Stockholm Årsta Stockholm Älvsjö Stockholm Östermalm Strängnäs Sundsvall Söderhamn Trelleborg Trollhättan Umeå Uppsala Varberg Vimmerby Visby Västervik Västerås Växjö Ystad Ängelholm Örebro Örebro Örnsro Örnsköldsvik Östersund eshop Webbplats: App: Art nr: (217-22) För små proffs och riktigt stora Dahl är Sveriges ledande handelsbolag inom VVS, Mark & VA, Industri, Kyla och Fastighet. Vi erbjuder också förstklassig logistik och smarta lösningar. Allt för att förenkla din arbetsdag!
