1 Golvbrunnar och Duschrännor K E E P I N G U P T H E F L O W INSPIRATION 2009 PRODUKTSORTIMENT R O S T F R I A A V V A T T N I N G S S Y S T E M

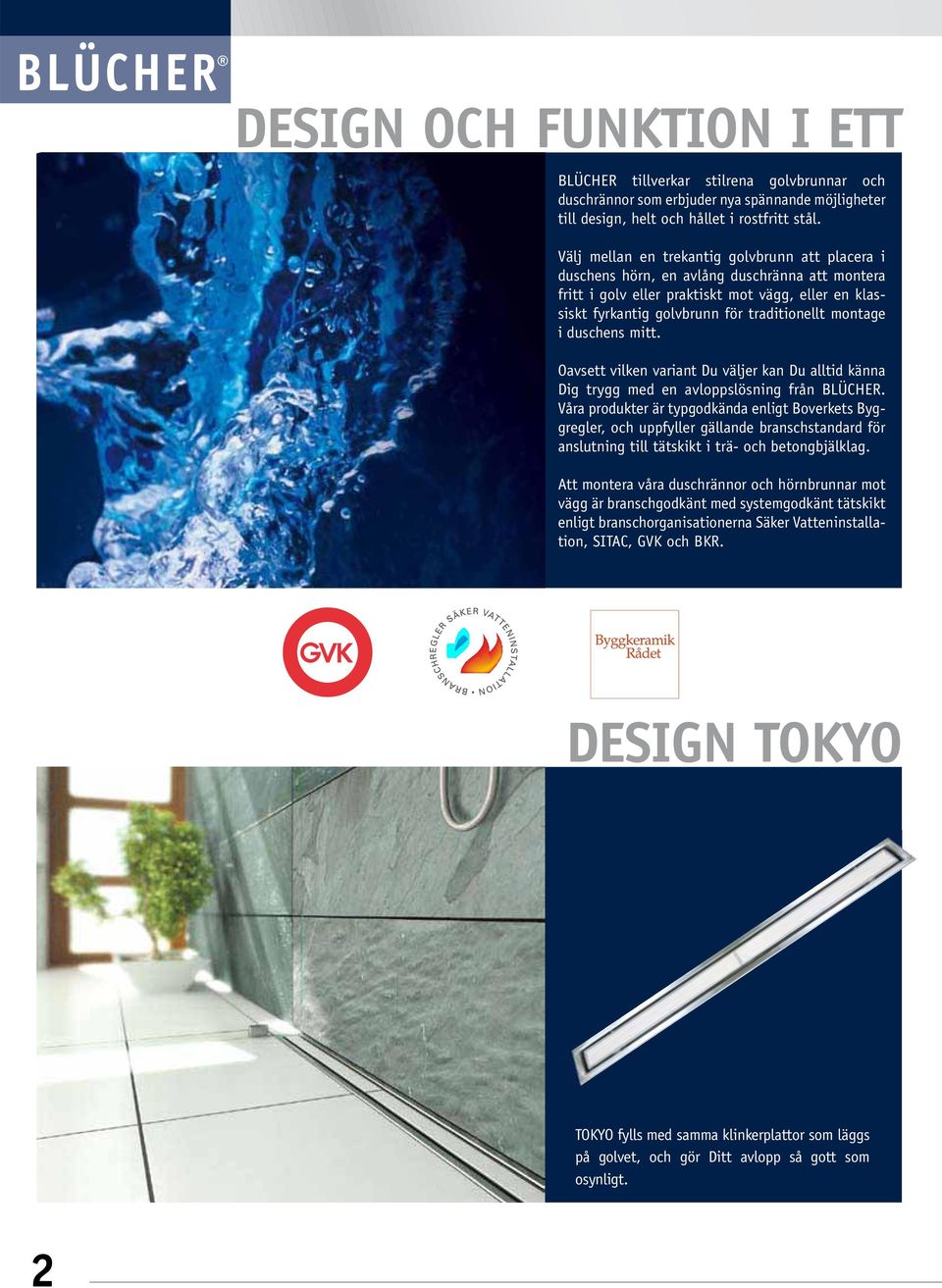

2 DESIGN OCH FUNKTION I ETT BLÜCHER tillverkar stilrena golvbrunnar och duschrännor som erbjuder nya spännande möjligheter till design, helt och hållet i rostfritt stål. Välj mellan en trekantig golvbrunn att placera i duschens hörn, en avlång duschränna att montera fritt i golv eller praktiskt mot vägg, eller en klassiskt fyrkantig golvbrunn för traditionellt montage i duschens mitt. Oavsett vilken variant Du väljer kan Du alltid känna Dig trygg med en avloppslösning från BLÜCHER. Våra produkter är typgodkända enligt Boverkets Byggregler, och uppfyller gällande branschstandard för anslutning till tätskikt i trä- och betongbjälklag. Att montera våra duschrännor och hörnbrunnar mot vägg är branschgodkänt med systemgodkänt tätskikt enligt branschorganisationerna Säker Vatteninstallation, SITAC, GVK och BKR. DESIGN TOKYO TOKYO fylls med samma klinkerplattor som läggs på golvet, och gör Ditt avlopp så gott som osynligt. 2

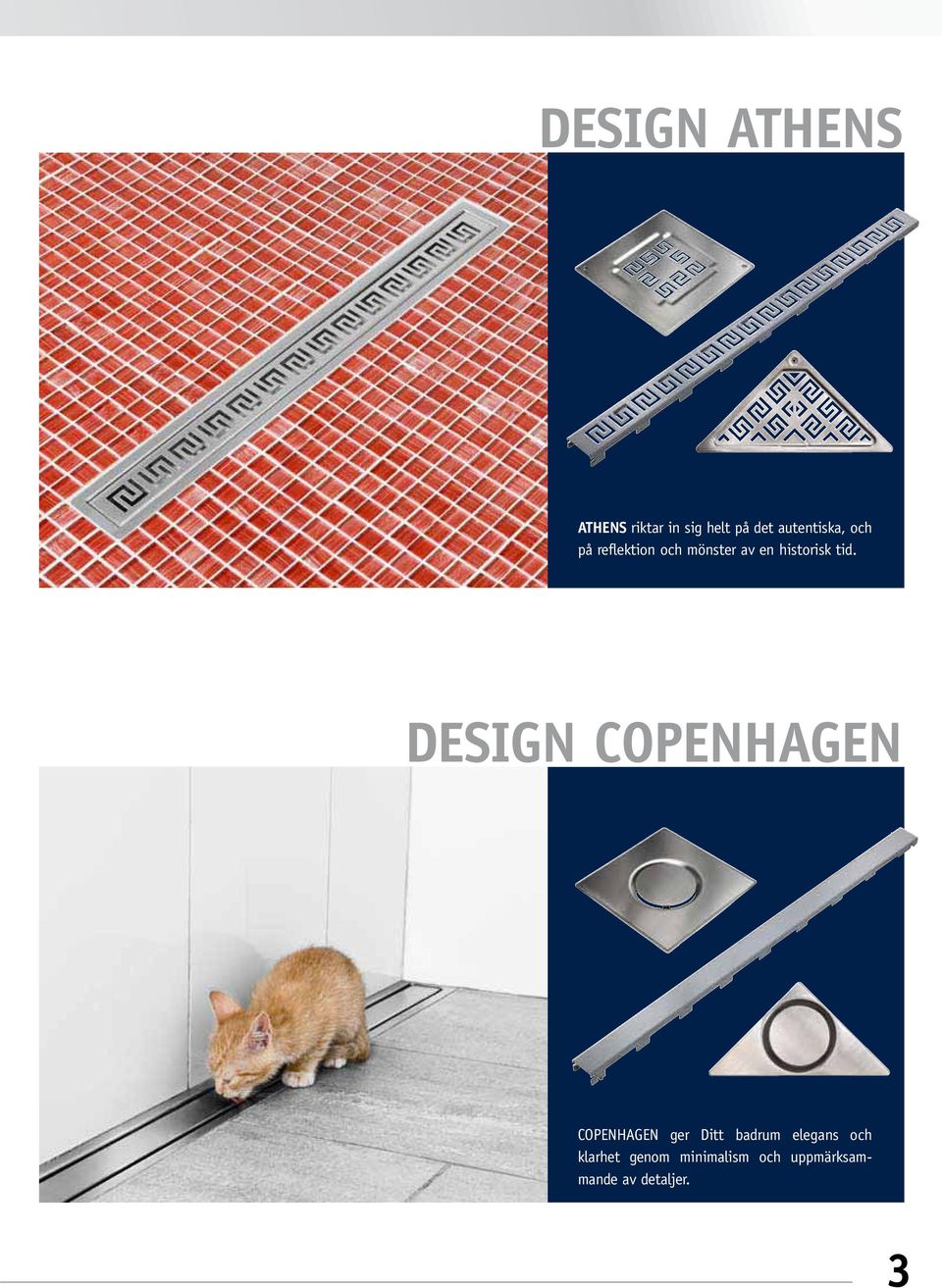

3 DESIGN ATHENS ATHENS riktar in sig helt på det autentiska, och på reflektion och mönster av en historisk tid. DESIGN COPENHAGEN COPENHAGEN ger Ditt badrum elegans och klarhet genom minimalism och uppmärksammande av detaljer. 3

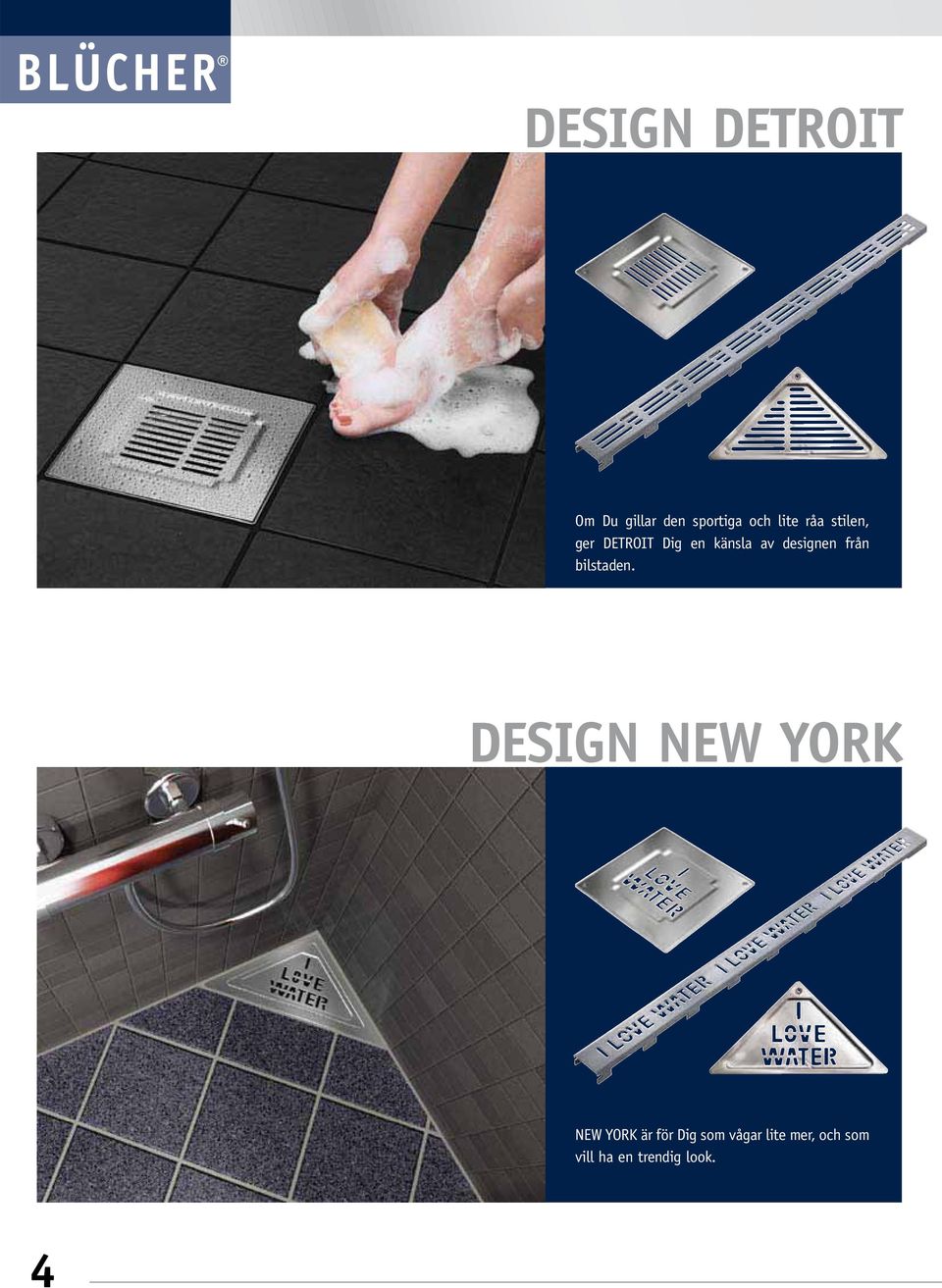

4 DESIGN DETROIT Om Du gillar den sportiga och lite råa stilen, ger DETROIT Dig en känsla av designen från bilstaden. DESIGN NEW YORK NEW YORK är för Dig som vågar lite mer, och som vill ha en trendig look. 4

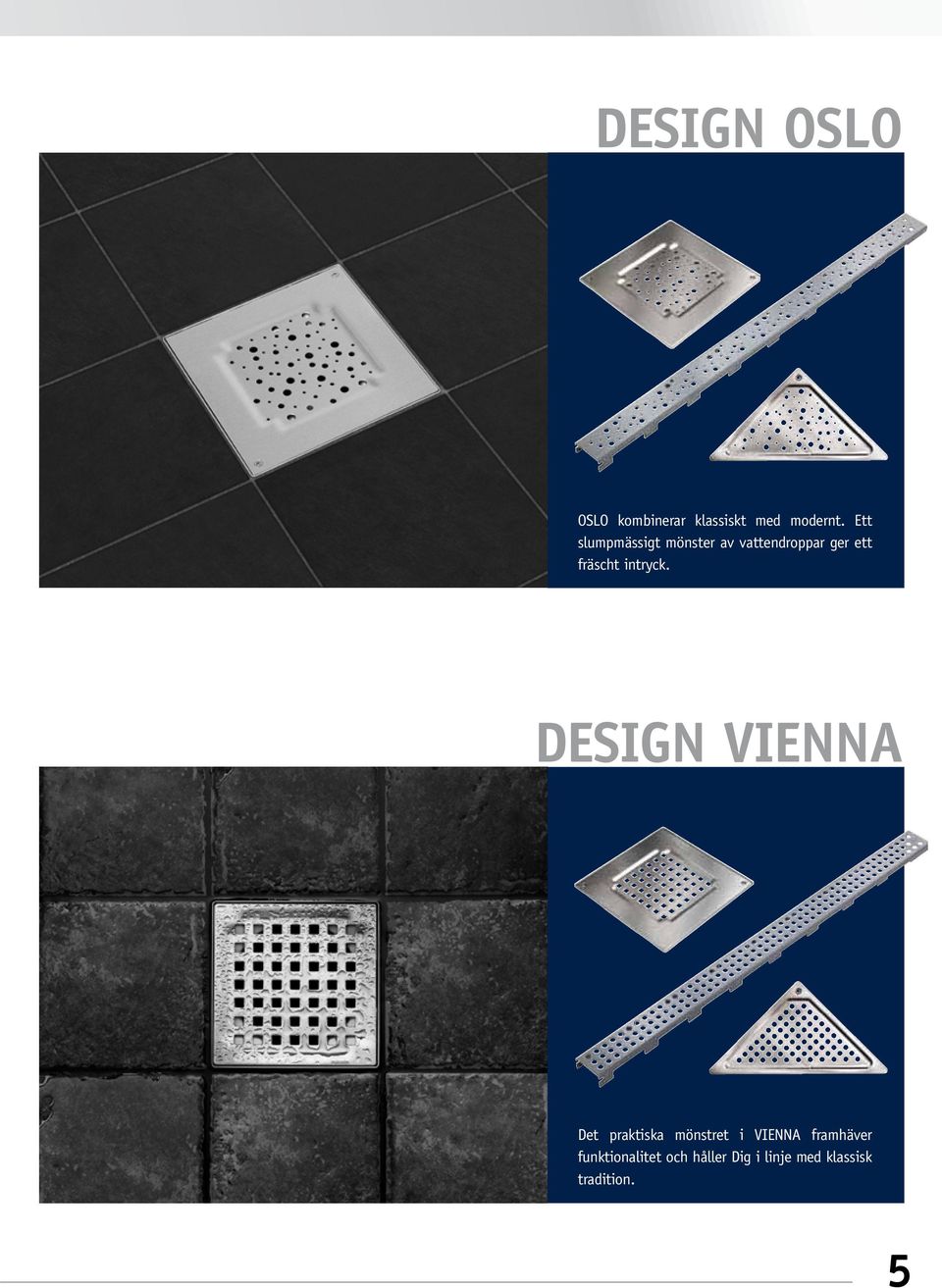

5 DESIGN OSLO OSLO kombinerar klassiskt med modernt. Ett slumpmässigt mönster av vattendroppar ger ett fräscht intryck. DESIGN VIENNA Det praktiska mönstret i VIENNA framhäver funktionalitet och håller Dig i linje med klassisk tradition. 5

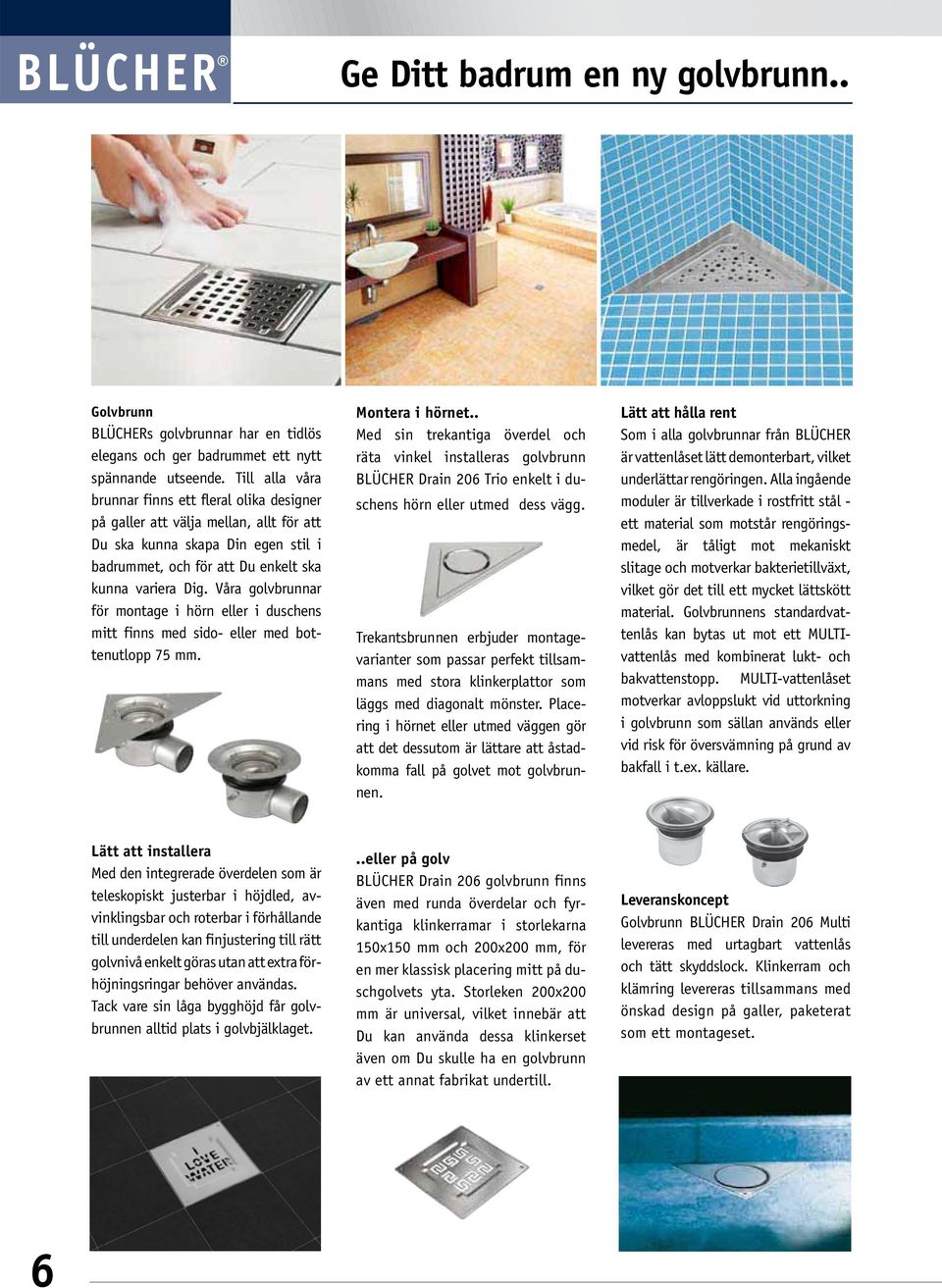

6 Ge Ditt badrum en ny golvbrunn.. Golvbrunn BLÜCHERs golvbrunnar har en tidlös elegans och ger badrummet ett nytt spännande utseende. Till alla våra brunnar finns ett fleral olika designer på galler att välja mellan, allt för att Du ska kunna skapa Din egen stil i badrummet, och för att Du enkelt ska kunna variera Dig. Våra golvbrunnar för montage i hörn eller i duschens mitt finns med sido- eller med bottenutlopp 75 mm. Montera i hörnet.. Med sin trekantiga överdel och räta vinkel installeras golvbrunn BLÜCHER Drain 206 Trio enkelt i duschens hörn eller utmed dess vägg. Trekantsbrunnen erbjuder montagevarianter som passar perfekt tillsammans med stora klinkerplattor som läggs med diagonalt mönster. Placering i hörnet eller utmed väggen gör att det dessutom är lättare att åstadkomma fall på golvet mot golvbrunnen. Lätt att hålla rent Som i alla golvbrunnar från BLÜCHER är vattenlåset lätt demonterbart, vilket underlättar rengöringen. Alla ingående moduler är tillverkade i rostfritt stål - ett material som motstår rengöringsmedel, är tåligt mot mekaniskt slitage och motverkar bakterietillväxt, vilket gör det till ett mycket lättskött material. Golvbrunnens standardvattenlås kan bytas ut mot ett MULTIvattenlås med kombinerat lukt- och bakvattenstopp. MULTI-vattenlåset motverkar avloppslukt vid uttorkning i golvbrunn som sällan används eller vid risk för översvämning på grund av bakfall i t.ex. källare. Lätt att installera Med den integrerade överdelen som är teleskopiskt justerbar i höjdled, avvinklingsbar och roterbar i förhållande till underdelen kan finjustering till rätt golvnivå enkelt göras utan att extra förhöjningsringar behöver användas. Tack vare sin låga bygghöjd får golvbrunnen alltid plats i golvbjälklaget...eller på golv BLÜCHER Drain 206 golvbrunn finns även med runda överdelar och fyrkantiga klinkerramar i storlekarna 150x150 mm och 200x200 mm, för en mer klassisk placering mitt på duschgolvets yta. Storleken 200x200 mm är universal, vilket innebär att Du kan använda dessa klinkerset även om Du skulle ha en golvbrunn av ett annat fabrikat undertill. Leveranskoncept Golvbrunn BLÜCHER Drain 206 Multi levereras med urtagbart vattenlås och tätt skyddslock. Klinkerram och klämring levereras tillsammans med önskad design på galler, paketerat som ett montageset. 6

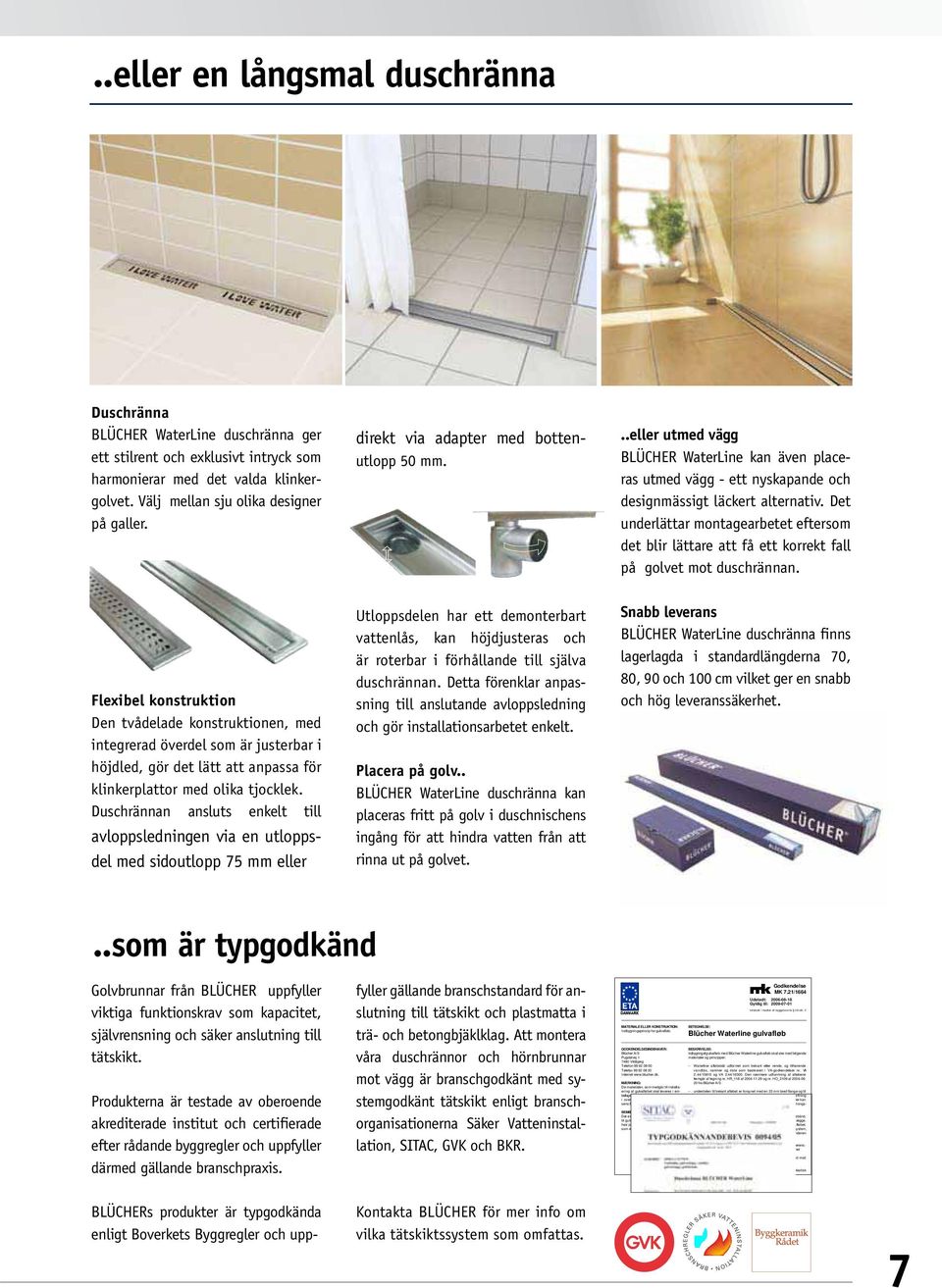

7 ..eller en långsmal duschränna FÖRNYA DITT BADRUM Duschränna BLÜCHER WaterLine duschränna ger ett stilrent och exklusivt intryck som harmonierar med det valda klinkergolvet. Välj mellan sju olika designer på galler. direkt via adapter med bottenutlopp 50 mm...eller utmed vägg BLÜCHER WaterLine kan även placeras utmed vägg - ett nyskapande och designmässigt läckert alternativ. Det underlättar montagearbetet eftersom det blir lättare att få ett korrekt fall på golvet mot duschrännan. Flexibel konstruktion Den tvådelade konstruktionen, med integrerad överdel som är justerbar i höjdled, gör det lätt att anpassa för klinkerplattor med olika tjocklek. Duschrännan ansluts enkelt till avloppsledningen via en utloppsdel med sidoutlopp 75 mm eller Utloppsdelen har ett demonterbart vattenlås, kan höjdjusteras och är roterbar i förhållande till själva duschrännan. Detta förenklar anpassning till anslutande avloppsledning och gör installationsarbetet enkelt. Placera på golv.. BLÜCHER WaterLine duschränna kan placeras fritt på golv i duschnischens ingång för att hindra vatten från att rinna ut på golvet. Snabb leverans BLÜCHER WaterLine duschränna finns lagerlagda i standardlängderna 70, 80, 90 och 100 cm vilket ger en snabb och hög leveranssäkerhet...som är typgodkänd Golvbrunnar från BLÜCHER uppfyller viktiga funktionskrav som kapacitet, självrensning och säker anslutning till tätskikt. Produkterna är testade av oberoende akrediterade institut och certifierade efter rådande byggregler och uppfyller därmed gällande branschpraxis. fyller gällande branschstandard för anslutning till tätskikt och plastmatta i trä- och betongbjäklklag. Att montera våra duschrännor och hörnbrunnar mot vägg är branschgodkänt med systemgodkänt tätskikt enligt branschorganisationerna Säker Vatteninstallation, SITAC, GVK och BKR. Godkendelse MK 7.21/1664 Udstedt: Gyldig til: Udstedt i medfør af byggelovens 28 stk. 2 MATERIALE ELLER KONSTRUKTION: BETEGNELSE: Indbygningsprincip for gulvafløb. Blücher Waterline gulvafløb GODKENDELSESINDEHAVER: BESKRIVELSE: Blücher A/S Indbygning af gulvafløb med Blücher Waterline gulvafløb skal ske med følgende Pugdalvej 1 materialer og principper: 7480 Vildbjerg Telefon Waterline afløbskål udformet som trekant eller rende, og tilhørende Telefax vandlås, rammer og riste som beskrevet i VA-godkendelser nr. VA Internet /15815 og VA 2.44/ Den nærmere udformning af afløbene fremgår af tegning nr. HR_118 af og nr. HO_2109 af MÆRKNING: 20 fra Blücher A/S De materialer, som medgår til installaering af gulvafløbet skal leveres i em- underdelen til trekant afløbet er forsynet med en 33 mm bred flange og til ballage, der er mærket med betegnelse rende afløbet med en 32 mm bred flange. Flangen skal sikre vedhæftning i overensstemmelse med godkendel- af tætningsbåndet til afløbet. Underdelen er udformet således, at der kan sens BESKRIVELSE. etableres en mindst 40 mm bred vedhæftning mellem flange og tætningsbånd BEMÆRKNINGER: Der er med godkendelsen taget stilling armering med med strimler af mindst 100 mm bredt butyl tætningsbånd, til gulvafløbets anvendelse på steder, som s kal sikre tætheden mellem afløbet og tilstødende gulv/vægge. hvor påvirkningerne antager et omfang, Tætningsbåndet skal hæfte på mindst 40 mm af underdelen til afløbet. som er vanligt i boliger. Tætningsbåndet skal enten være en del af et MK-godkendt vådrumssystem, og skal monteres i overensstemmelse med anvisningerne fra leverandøren af vådrumssystemet eller leveres af Blücher A/S. MK-godkendt vådrumssystem påført over flange og armering i overensstemmelse med anvisningerne fra leverandøren af vådrumssystemet et lag keramiske fliser. Vægfliser monteres med fugeafstand ned mod overdelens ramme. fugning i hulkehl og omkring gulvafløb med en silikone baseret, elastisk fugemasse BLÜCHERs produkter är typgodkända enligt Boverkets Byggregler och upp- Kontakta BLÜCHER för mer info om vilka tätskiktssystem som omfattas. 7

8 Golvbrunn BLÜCHER Drain 206 Multi - för montage i golv PRODUKTFAKTA Golvbrunnen levereras med skyddslock och vattenlås, utan galler och utan klämring. Montageset innehåller galler och klämring, för klinkergolv inkluderas en fyrkantig klinkerram. Klämringen är anpassad för alla typer av plastmatta och tätskikt. Lätt demonterbart vattenlås i rostfritt stål är standard, MULTI vattenlås med lukt- och bakvattenstopp kan eftermonteras. Typgodkänd av SITAC enligt EN 1253 och Boverkets Byggregler. Uppfyller gällande branschstandard för anslutning till tätskikt i trä- och betongbjälklag. BESTÄLLNING 1. Välj golvbrunn med önskad utloppsriktning. 2. Välj komplett montageset med önskad design på galler. MONTAGE Följ bifogad monteringsanvisning. Kan även hämtas på vår hemsida 1. VAL AV GOLVBRUNN Golvbrunn med sidoutlopp Ø75 exklusive montageset Golvbrunn med sidoutl. Ø50 exklusive montageset Golvbrunn med sidoutl. Ø75 med sidoinlopp exklusive montageset D2 ø155 ø 222 ø 222 ø ø ø 155 ø 222 ø 155 ø155 ø 222 ø 222 ø ø Typ RSK nr S Golvbrunn med bottenutlopp Ø75 exklusive montageset 222 ø155 ø 222 ø Typ RSK nr Typ RSK nr S SI Golvbrunn med bottenutl. Ø50 exklusive montageset Golvbrunn med bottenutl. Ø75 med sidoinlopp exklusive montageset 222 ø 222 ø ø Typ RSK nr B Typ RSK nr B Mer info på Typ RSK nr BI

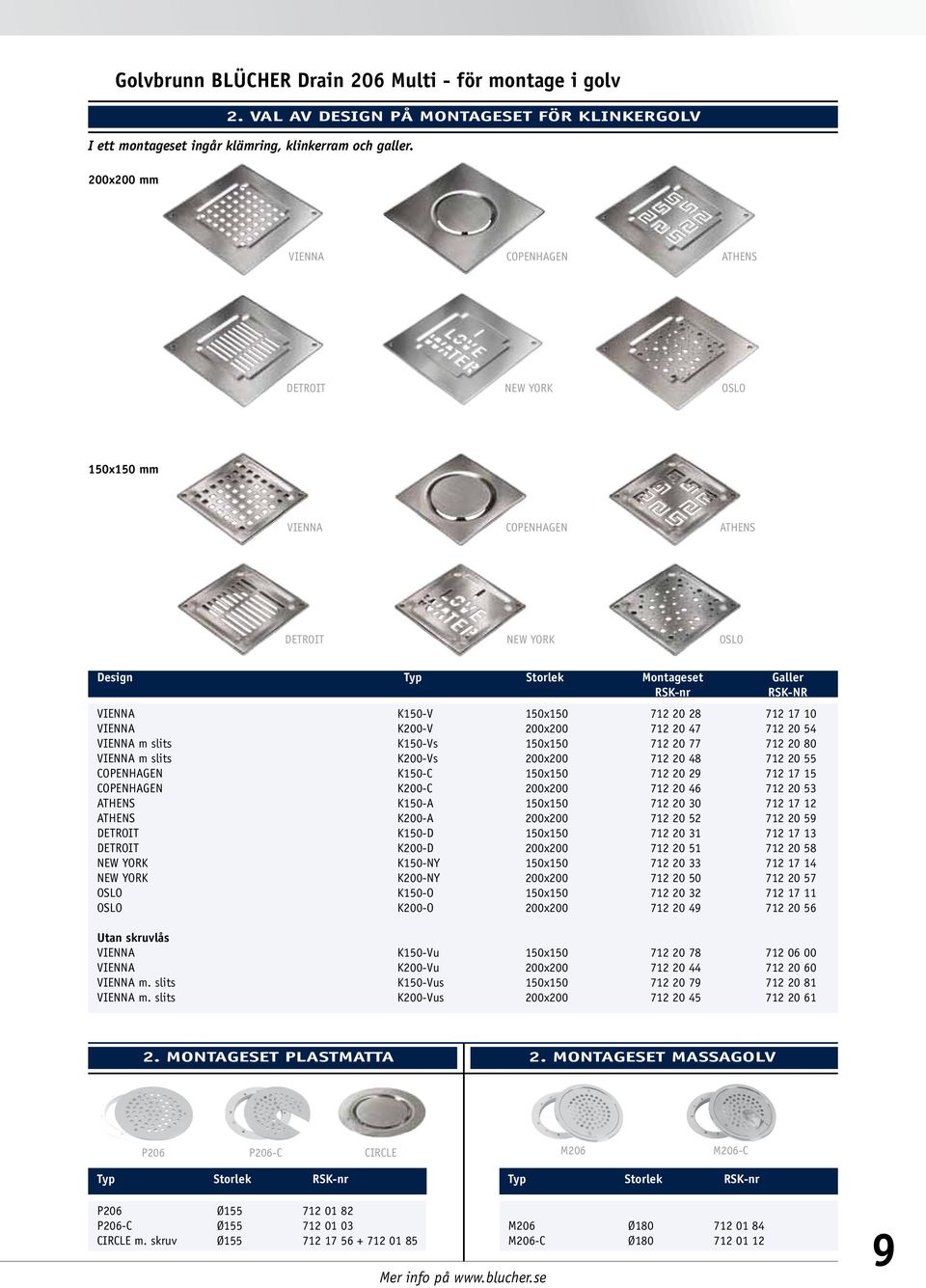

9 Golvbrunn BLÜCHER Drain 206 Multi - för montage i golv 2. VAL AV DESIGN PÅ MONTAGESET FÖR KLINKERGOLV I ett montageset ingår klämring, klinkerram och galler. 200x200 mm VIENNA COPENHAGEN ATHENS DETROIT NEW YORK OSLO 150x150 mm VIENNA COPENHAGEN ATHENS DETROIT NEW YORK OSLO Design Typ Storlek Montageset Galler RSK-nr RSK-NR VIENNA K150-V 150x VIENNA K200-V 200x VIENNA m slits K150-Vs 150x VIENNA m slits K200-Vs 200x COPENHAGEN K150-C 150x COPENHAGEN K200-C 200x ATHENS K150-A 150x ATHENS K200-A 200x DETROIT K150-D 150x DETROIT K200-D 200x NEW YORK K150-NY 150x NEW YORK K200-NY 200x OSLO K150-O 150x OSLO K200-O 200x Utan skruvlås VIENNA K150-Vu 150x VIENNA K200-Vu 200x VIENNA m. slits K150-Vus 150x VIENNA m. slits K200-Vus 200x MONTAGESET PLASTMATTA 2. MONTAGESET MASSAGOLV P206 P206-C CIRCLE M206 M206-C Typ Storlek RSK-nr Typ Storlek RSK-nr P206 Ø P206-C Ø M206 Ø CIRCLE m. skruv Ø M206-C Ø Mer info på

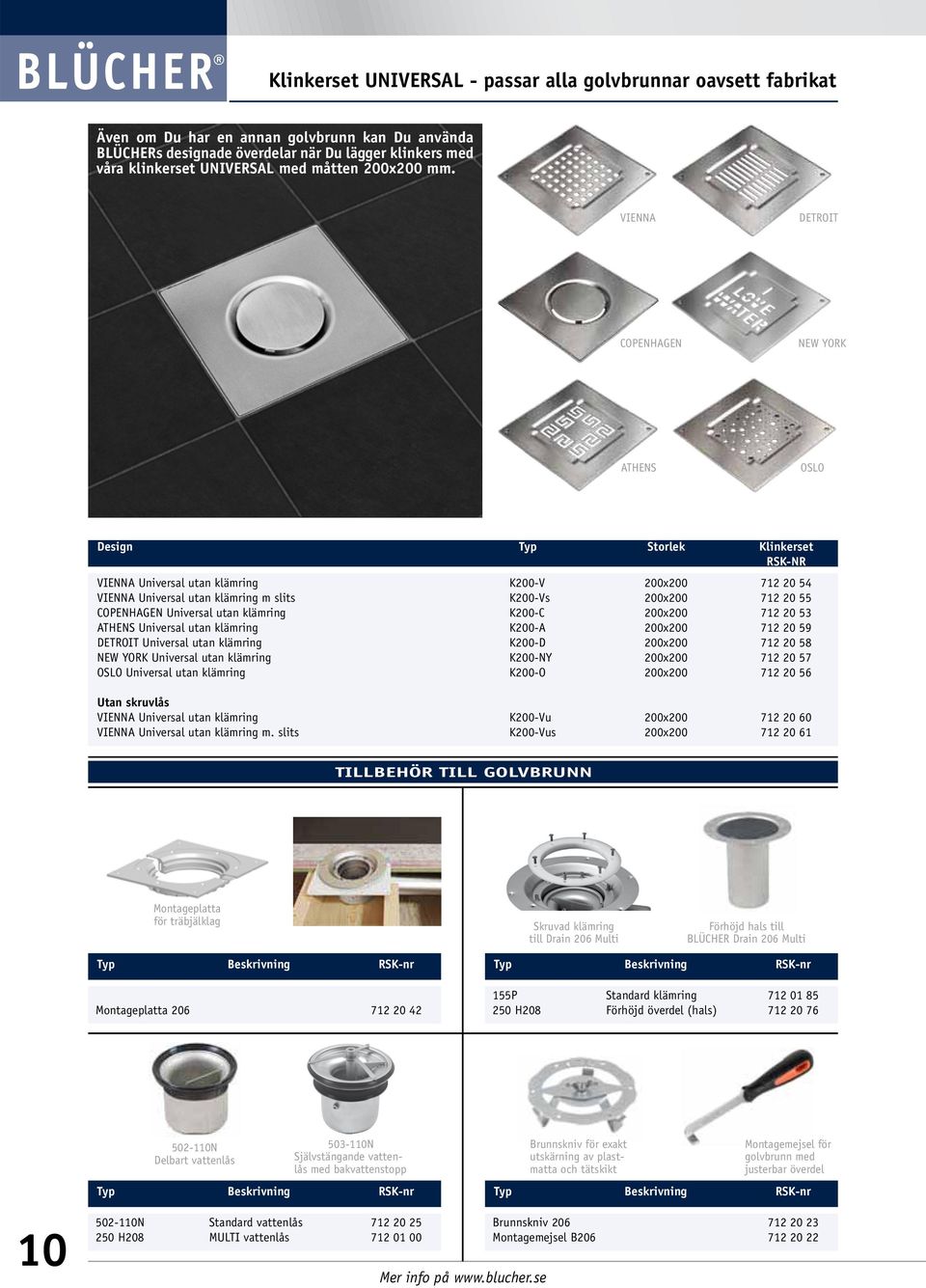

10 Klinkerset UNIVERSAL - passar alla golvbrunnar oavsett fabrikat Även om Du har en annan golvbrunn kan Du använda BLÜCHERs designade överdelar när Du lägger klinkers med våra klinkerset UNIVERSAL med måtten 200x200 mm. VIENNA DETROIT COPENHAGEN NEW YORK ATHENS OSLO Design Typ Storlek Klinkerset RSK-NR VIENNA Universal utan klämring K200-V 200x VIENNA Universal utan klämring m slits K200-Vs 200x COPENHAGEN Universal utan klämring K200-C 200x ATHENS Universal utan klämring K200-A 200x DETROIT Universal utan klämring K200-D 200x NEW YORK Universal utan klämring K200-NY 200x OSLO Universal utan klämring K200-O 200x Utan skruvlås VIENNA Universal utan klämring K200-Vu 200x VIENNA Universal utan klämring m. slits K200-Vus 200x VIENNA COPENHAGEN ATHENS DETROIT TILLBEHÖR TILL GOLVBRUNN Montageplatta för träbjälklag Skruvad klämring till Drain 206 Multi Förhöjd hals till BLÜCHER Drain 206 Multi Typ Beskrivning RSK-nr Montageplatta Typ Beskrivning RSK-nr 155P Standard klämring H208 Förhöjd överdel (hals) N Delbart vattenlås N Självstängande vattenlås med bakvattenstopp Typ Beskrivning RSK-nr Brunnskniv för exakt utskärning av plastmatta och tätskikt Montagemejsel för golvbrunn med justerbar överdel Typ Beskrivning RSK-nr N Standard vattenlås H208 MULTI vattenlås Mer info på Brunnskniv Montagemejsel B

11 Golvbrunn BLÜCHER Drain 206 Trio - för montage i hörn eller utmed vägg PRODUKTFAKTA Golvbrunnen levereras med skyddslock och vattenlås, utan galler och utan klämring. Montageset innehåller galler, klämring och trekantig klinkerram. Klämringen är anpassad för alla typer av plastmatta och tätskikt. Lätt demonterbart vattenlås i rostfritt stål är standard, MULTI vattenlås med lukt- och bakvattenstopp kan eftermonteras. Typgodkänd av SITAC enligt EN 1253 och Boverkets Byggregler. Uppfyller gällande branschstandard för anslutning till tätskikt i trä- och betongbjälklag. BESTÄLLNING 1. Välj golvbrunn med önskad utloppsriktning. 2. Välj komplett montageset med önskad design på galler. MONTAGE Följ bifogad monteringsanvisning. Kan även hämtas på vår hemsida 1. VAL AV GOLVBRUNN 2. VAL AV MONTAGESET Golvbrunn med sidoutlopp exklusive montageset VIENNA COPENHAGEN ø Typ RSK nr S 3K ATHENS DETROIT Golvbrunn med bottenutlopp exklusive montageset NEW YORK OSLO ø 75 Typ RSK nr B 3K Design Typ Storlek Montageset Galler RSK-nr RSK-NR VIENNA 3K-V 380x COPENHAGEN 3K-C 380x ATHENS 3K-A 380x DETROIT 3K-D 380x NEW YORK 3K-NY 380x OSLO 3K-O 380x Mer info på 11

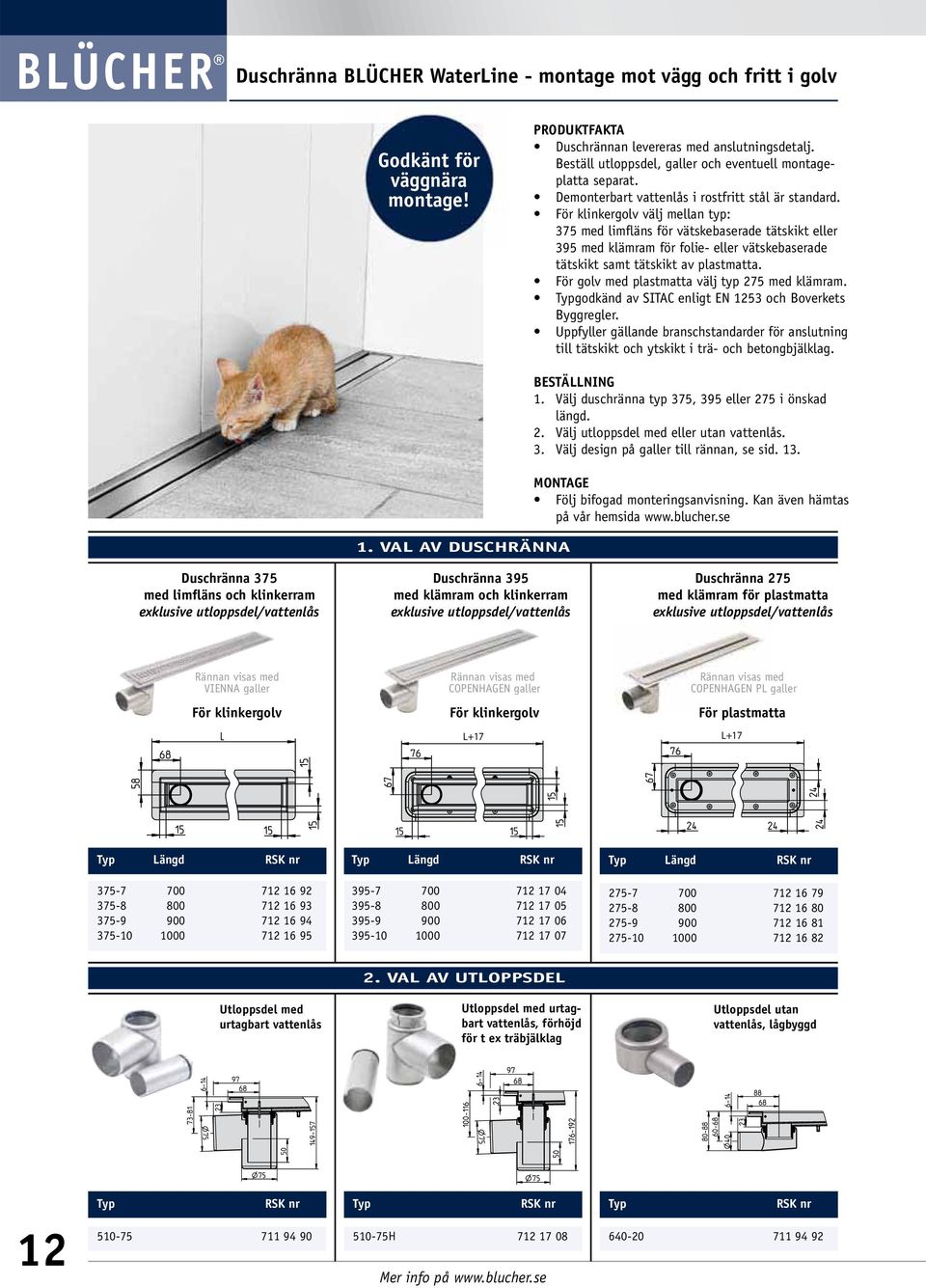

12 Duschränna BLÜCHER WaterLine - montage mot vägg och fritt i golv Godkänt för väggnära montage! PRODUKTFAKTA Duschrännan levereras med anslutningsdetalj. Beställ utloppsdel, galler och eventuell montageplatta separat. Demonterbart vattenlås i rostfritt stål är standard. För klinkergolv välj mellan typ: 375 med limfläns för vätskebaserade tätskikt eller 395 med klämram för folie- eller vätskebaserade tätskikt samt tätskikt av plastmatta. För golv med plastmatta välj typ 275 med klämram. Typgodkänd av SITAC enligt EN 1253 och Boverkets Byggregler. Uppfyller gällande branschstandarder för anslutning till tätskikt och ytskikt i trä- och betongbjälklag. 1. VAL AV DUSCHRÄNNA BESTÄLLNING 1. Välj duschränna typ 375, 395 eller 275 i önskad längd. 2. Välj utloppsdel med eller utan vattenlås. 3. Välj design på galler till rännan, se sid. 13. MONTAGE Följ bifogad monteringsanvisning. Kan även hämtas på vår hemsida Duschränna 375 med limfläns och klinkerram exklusive utloppsdel/vattenlås Duschränna 395 med klämram och klinkerram exklusive utloppsdel/vattenlås Duschränna 275 med 2. VAL klämram AV för UTLOPPSDEL plastmatta exklusive utloppsdel/vattenlås Rännan visas med VIENNA galler Rännan visas med COPENHAGEN galler Rännan visas med COPENHAGEN PL galler För klinkergolv För klinkergolv För plastmatta L+17 L+17 Typ Längd RSK nr Typ Längd RSK nr Typ Längd RSK nr VAL AV UTLOPPSDEL Utloppsdel med urtagbart vattenlås Utloppsdel med urtagbart vattenlås, förhöjd för t ex träbjälklag Utloppsdel utan vattenlås, lågbyggd 12 Typ RSK nr Typ RSK nr H Mer info på Typ RSK nr

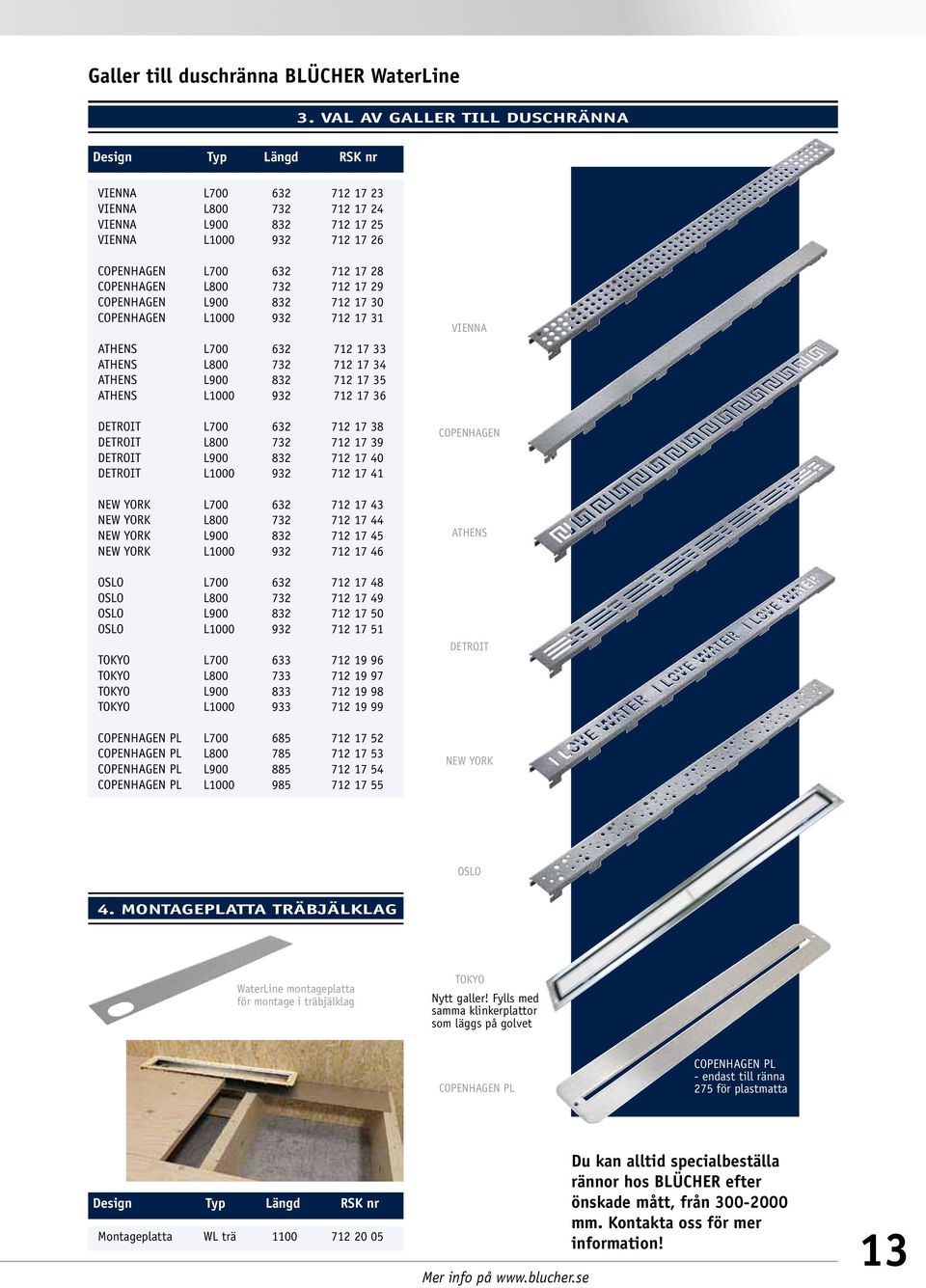

13 Galler till duschränna BLÜCHER WaterLine 3. VAL AV GALLER TILL DUSCHRÄNNA Design Typ Längd RSK nr VIENNA L VIENNA L VIENNA L VIENNA L COPENHAGEN L COPENHAGEN L COPENHAGEN L COPENHAGEN L ATHENS L ATHENS L ATHENS L ATHENS L DETROIT L DETROIT L DETROIT L DETROIT L NEW YORK L NEW YORK L NEW YORK L NEW YORK L OSLO L OSLO L OSLO L OSLO L TOKYO L TOKYO L TOKYO L TOKYO L COPENHAGEN PL L COPENHAGEN PL L COPENHAGEN PL L COPENHAGEN PL L VIENNA COPENHAGEN ATHENS DETROIT NEW YORK OSLO 4. MONTAGEPLATTA TRÄBJÄLKLAG WaterLine montageplatta för montage i träbjälklag TOKYO Nytt galler! Fylls med samma klinkerplattor som läggs på golvet COPENHAGEN PL COPENHAGEN PL - endast till ränna 275 för plastmatta Design Typ Längd RSK nr Montageplatta WL trä Mer info på Du kan alltid specialbeställa rännor hos BLÜCHER efter önskade mått, från mm. Kontakta oss för mer information! 13

14 Genomskärning BLÜCHER Drain 206 Multi Genomskärning BLÜCHER Drain 206 Multi Stilren klinkerram Fastskruvat galler Sex olika designer på galler Skruvad klämring Greppvänligt handtag på vattenlåset Ingjutningskramla Delbart självrensande vattenlås med skruv Vridbart utlopp med stor kapacitet Genomskärning BLÜCHER Drain 206 Trio Genomskärning BLÜCHER Drain 206 Multi Sex olika designer på galler Skruvad klämring Greppvänligt handtag på vattenlåset 14 Ingjutningskramla Delbart självrensande vattenlås med skruv Vridbart utlopp med stor kapacitet

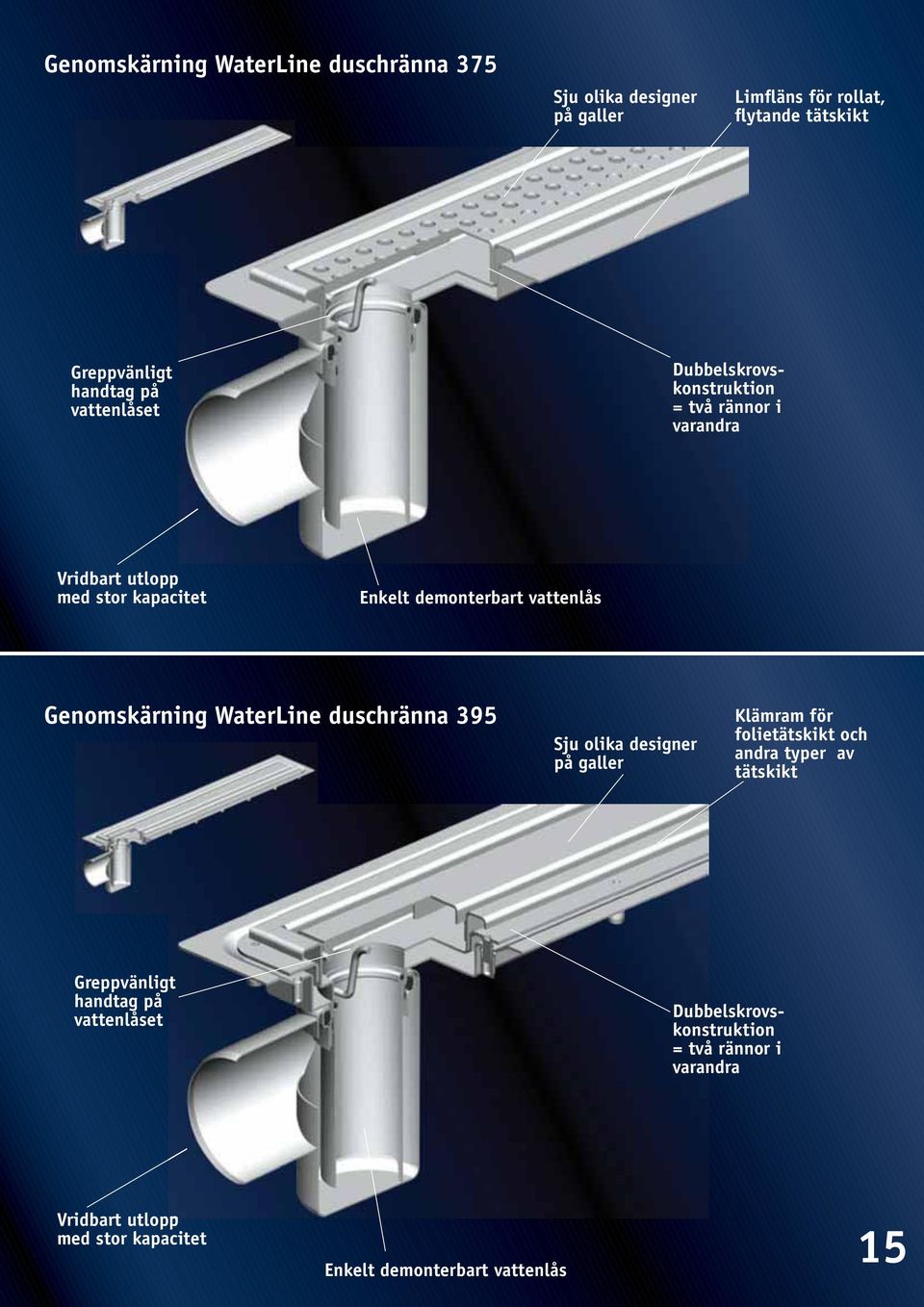

15 Genomskärning WaterLine duschränna 375 Sju olika designer på galler Limfläns för rollat, flytande tätskikt Greppvänligt handtag på vattenlåset Dubbelskrovskonstruktion = två rännor i varandra Vridbart utlopp med stor kapacitet Enkelt demonterbart vattenlås Genomskärning WaterLine duschränna 395 Sju olika designer på galler Klämram för folietätskikt och andra typer av tätskikt Greppvänligt handtag på vattenlåset Dubbelskrovskonstruktion = två rännor i varandra Vridbart utlopp med stor kapacitet Enkelt demonterbart vattenlås 15

16 På BLÜCHER är vi specialister på framställning av avvattningssystem i rostfritt stål. Våra produkter tillmötesgår strängaste krav och specifikationer från professionella användare inom bland annat livsmedelsindustrin, kemisk industri, skeppsbyggeri och bostadsbyggande. BLÜCHER Sweden AB Box 965 Polhemsgatan Kalmar Tel Fax mail@blucher.se
