1 ACO Bygg Te r r a s s t a k E n s k i k t s t a k U t e r u m s t a k Väderskyddad utemiljö Terrasstak Uterumstak

2 ACO Nordic är mycket mer än takavvattning Som husägare har du säkert kommit i kontakt med Plastmo takavvattning. Det skulle inte vara konstigt då vi är nordens största tillverkare med 50 års erfarenhet av takavvattning. Plastmo är namnet på våra takavvattningsprodukter och har tidigare även varit företagets namn, men sedan ett par år tillbaka heter vi ACO Nordic A/S. n En av Nordens ledande leverantörer av terrass- och uterumstak till byggvaruhandeln. n Vi har 50 års erfarenhet av takavvattning och är Nordens största leverantör n ACO Avvattningslösningar utomhus och inomhus. n Olje- och fettavskiljare. Service Vi hoppas att du med den här broschyren får inspiration och idéer till ditt projekt. Om du har några frågor är du naturligtvis alltid välkommen att kontakta ACO Nordic på tel eller via

3 Innehåll 5 Inspiration i ljus och inneklimat 5 Två sätt att renovera tak 6 Var skall du lägga taket? 7 Fördelar 8 Sortiment 9 Byggtips 10 Montering 11 Kanaltak Var skall du lägga taket? Sortiment 17 TwinLite Montering 18 TwinLite Byggtips 18 Goda råd om takskivor 0 Twinlite - Monteringsanvisning Trygghet Plastmo Online Produktguide

4 Släpp in ljuset...

5 Terrasstak och uterumstak Inspiration i ljus och inneklimat Vi har taklösningen du behöver! Till uteplatsen, förrådet, uterummet, cykelskjulet eller vinterträdgården. Vi har lösningen oavsett om du bygger nytt eller skall byta ett gammalt tak. Vi har många olika tak att välja mellan. I olika kvaliteter, tjocklekar och färger. Men oavsett vilket du väljer är det tryggt med ett tak från oss. Generösa och relevanta funktionsgarantier, montageanvisningar som är lätta att förstå och mer än 40 års erfarenhet av branschen ger dig trygghet. Nu och i framtiden. Vilken taklösning skall jag välja? är utmärkta då du vill ha ett tak med eller utan ljusgenomsläpp men inte har krav på isolering, dvs de skall täcka över en terrass, ett förråd eller en carport. Isolerande kanaltak har som namnet antyder en isolerande effekt. De är konstruerade i flera lager med luft emellan. Kanaltak är lämpliga till uterum, vinterträdgårdar eller skärmtak och utrymmen där kondens är ett problem. ens isolerande effekt kan liknas vid ett enkelglasfönster och isolerande kanaltak motsvarar då isolerglas. Vilken färg ska jag välja? Våra enskiktstak och isolerande kanaltak finns som glasklara, opalvita och tonade nyanser. Som regel kan man säga att glasklara skivor är gjorda för växter och tonade för människor. Om du önskar skapa dig ett frodigt växthus ska du alltså välja en glasklar skiva. Önskar du bygga ett uterum där du kan sitta och läsa din tidning, ska du ha ett mjukt och behagligt ljus som du får med en tonad skiva. De tonade skivorna släpper inte igenom lika mycket ljus som de glasklara. Det kan vara bra att ha i minnet ifall du ska bygga över en terrass som ligger i direkt anslutning till huset och som då kan göra att det blir något mörkare inne. Det bästa intrycket får du genom att hålla en skiva mot dagsljuset. Hos din bygghandlare finns provbitar, så att du lätt ska kunna prova ut taket som du vill ha. Bygga nytt eller renovera? När du bygger nytt kan du nästan välja vad som helst. Vid renovering är du lite mer begränsad eftersom taket ska passa till den existerande takkonstruktionen, om du inte väljer att bygga om den. Vid båda tillfällena är det en stor fördel att veta vilka storlekar på takskivorna som finns och vilka läggningsmetoder man kan välja mellan så att du gör rätt från början. Mer information finns i denna broschyr eller på ACO ( där bl a Plastmo Online Produktguide finns som hjälper dig att välja rätt taklösning. Två sätt att renovera tak 1. Du kan ta bort det gamla taket och använda den gamla konstruktionen Är den underliggande konstruktionen i bra skick finns det ingen anledning att byta den om du inte av något annat skäl vill byta stomme. Du tar helt enkelt bort de gamla skivorna och lägger de nya. Tänk på att kontrollera att du har den taklutning som behövs för den aktuella taktypen. Tänk även på att du har den underliggande takkonstruktion som krävs för den valda taktypen. ClickLite 16 mm kanaltak monteras på samma typ av stomme som ett trapetstak. Detta gör det speciellt lämpligt för byte av gamla trapetstakskonstruktioner.. Du kan bygga ett nytt tak från grunden Om du bygger en ny konstruktion väljer du helt fritt. Vid dessa tillfällen har du möjlighet att dimensionera konstruktionen så att den passar på bästa möjliga sätt för den önskade taklösningen. Om du känner till takskivornas mått i förväg kan du minimera spillet och därmed kostnaderna och även få ett snyggare resultat med färre skarvar. Med TwinLite isolerande kanaltak kan du t ex få ett tak utan reglar på upp till 6 meters skivlängd. (Se snözonstabeller på s. 9 och 18).

6 Var skall du lägga taket? Terrass, carport eller uthus Jag vill ha ett högkvalitativt tak med ljusinsläpp och ställer inga krav på isolering. Jag vill ha ett tak med ljusinsläpp och ställer inga krav på isolering. Jag vill ha en bra standardskiva och ställer inga krav på isolering. Lättförståeliga och relevanta funktionsgarantier Reklamationsrätt Slagseghet över tid JärboLite ProLite EcoLite Tak över terrasser, carport, cykelskjul, uthus etc. Denna platta har inbyggd förstärkning av slagstyrkan och extra UV-filter. En unik design som garanterar en skarv som hindrar smuts och fukt att bilda alger i skarven. Opal Tak över terrasser, carport, cykelskjul, uthus etc. Denna platta har inbyggd förstärkning av slagstyrkan och extra UV-filter. En unik design som garanterar en skarv som hindrar smuts och fukt att bilda alger i skarven. Tak över terrasser, carport, cykelskjul, uthus etc. Bra standard trapetsformad skiva där det inte finns höga krav på kvaliteten. Färgbeständighet över tid Klar och rök

7 Fördelar Bredd i sortiment används i huvudsak till öppna taklösningar, som terrasstak och andra skärmtak utan krav på isoleringsförmåga. Vid stängda lösningar som t ex uterum ökar risken för kondens markant oberoende av skivans kvalitet, varför ett isolerande kanaltak av typen TwinLite är bättre. Vill du ha en skiva av högsta kvalitet väljer du, JärboLite eller ProLite. Dessa skivor är extra slagsega och har mycket lång livslängd. Önskar du en enklare skiva är EcoLite det rätta valet. Det är en trapetsskiva av god standardkvalitet. Många av skivorna finns dessutom i flera färgalternativ för att passa allas tycke och smak. Lite eftertanke och sunt förnuft är det enda du behöver för att variera grundreceptet och göra något helt eget. Här är några förslag: Carport för bilen En carport bygger du på samma sätt som ett uterumstak. Som vindskydd för sidorna går det utmärkt att använda trapetsskivor. Cykelställ Cyklarna behöver också skyddas mot väder och vind. Tänk så skönt att slippa blöta sadlar. Vindskydd Se till att altanen eller uteplatsen får lä. Med trapetsskivor gör du enkelt ett vindskydd. Du kan också montera trapetsskivor som staket eller som ett litet hörn att gömma soptunnan i. Montering Det är enkelt att montera skivorna. Använd ACOs skruv med vinge och du får en infästning som håller hela takets livslängd. Med några enkla verktyg går arbetet snabbt och du har ett nytt tak att njuta av i många år framöver. Skivorna har vid tillverkningen försetts med extra UV-skydd* vilket garanterar en extra lång livslängd. Skivorna kan vändas på båda hållen för bästa materialutnyttjande. * Mer än 99,9% av UVA och UVB filtreras bort. Fördelar med ACO enskiktstak n Högsta kvalitet: bästa slagseghet bästa åldersbeständighet n Bästa garantitiderna n Lättförståeliga funktionsgarantier n Typgodkännanden OBS Får inte lagras (staplas) i direkt solljus, oavsett om skivorna är övertäckta eller inte Garanti din trygghet Du köper trygghet hos ACO Nordic. Trygghet i att ha valt en skiva av toppkvalitet inom rätt prisklass. Detta avspeglas i marknadens lägsta reklamationsrätter.

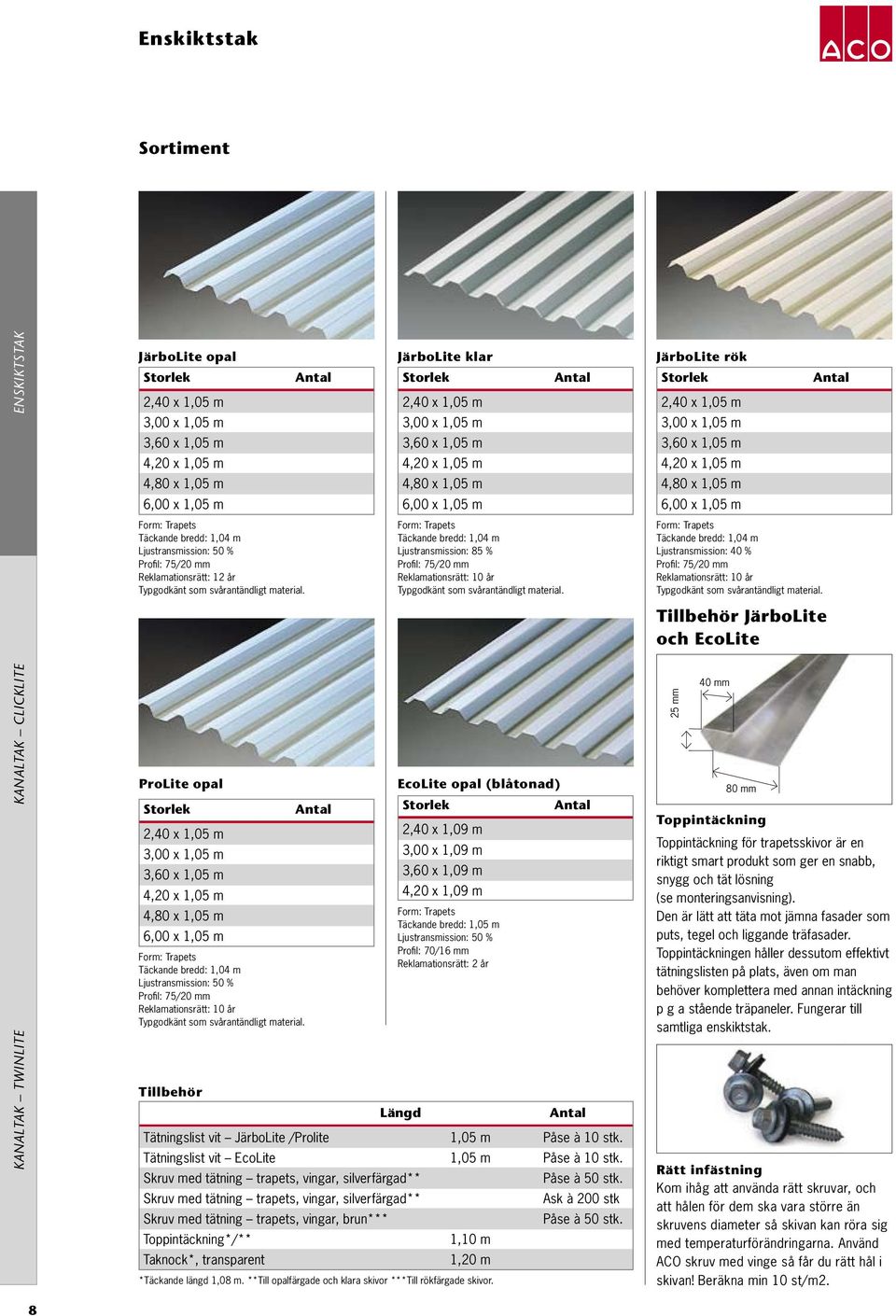

8 Sortiment JärboLite opal Storlek,40 x 1,05 m,00 x 1,05 m,60 x 1,05 m 4,0 x 1,05 m 4,80 x 1,05 m 6,00 x 1,05 m Antal JärboLite klar Storlek,40 x 1,05 m,00 x 1,05 m,60 x 1,05 m 4,0 x 1,05 m 4,80 x 1,05 m 6,00 x 1,05 m Antal JärboLite rök Storlek,40 x 1,05 m,00 x 1,05 m,60 x 1,05 m 4,0 x 1,05 m 4,80 x 1,05 m 6,00 x 1,05 m Antal Form: Trapets Täckande bredd: 1,04 m Ljustransmission: 50 % Profil: 75/0 mm Reklamationsrätt: 1 år Typgodkänt som svårantändligt material. Form: Trapets Täckande bredd: 1,04 m Ljustransmission: 85 % Profil: 75/0 mm Reklamationsrätt: 10 år Typgodkänt som svårantändligt material. Form: Trapets Täckande bredd: 1,04 m Ljustransmission: 40 % Profil: 75/0 mm Reklamationsrätt: 10 år Typgodkänt som svårantändligt material. Tillbehör JärboLite och EcoLite ProLite opal Storlek,40 x 1,05 m,00 x 1,05 m,60 x 1,05 m 4,0 x 1,05 m 4,80 x 1,05 m 6,00 x 1,05 m Form: Trapets Täckande bredd: 1,04 m Ljustransmission: 50 % Profil: 75/0 mm Reklamationsrätt: 10 år Typgodkänt som svårantändligt material. Tillbehör Antal EcoLite opal (blåtonad) Storlek Antal,40 x 1,09 m,00 x 1,09 m,60 x 1,09 m 4,0 x 1,09 m Form: Trapets Täckande bredd: 1,05 m Ljustransmission: 50 % Profil: 70/16 mm Reklamationsrätt: år Längd Antal Tätningslist vit JärboLite /Prolite 1,05 m Påse à 10 stk. Tätningslist vit EcoLite 1,05 m Påse à 10 stk. Skruv med tätning trapets, vingar, silverfärgad** Påse à 50 stk. Skruv med tätning trapets, vingar, silverfärgad** Ask à 00 stk Skruv med tätning trapets, vingar, brun*** Påse à 50 stk. Toppintäckning*/** 1,10 m Taknock*, transparent 1,0 m *Täckande längd 1,08 m. **Till opalfärgade och klara skivor ***Till rökfärgade skivor. 5 mm 40 mm 80 mm Toppintäckning Toppintäckning för trapetsskivor är en riktigt smart produkt som ger en snabb, snygg och tät lösning (se monteringsanvisning). Den är lätt att täta mot jämna fasader som puts, tegel och liggande träfasader. Toppintäckningen håller dessutom effektivt tätningslisten på plats, även om man behöver komplettera med annan intäckning p g a stående träpaneler. Fungerar till samtliga enskiktstak. Rätt infästning Kom ihåg att använda rätt skruvar, och att hålen för dem ska vara större än skruvens diameter så skivan kan röra sig med temperaturförändringarna. Använd ACO skruv med vinge så får du rätt hål i skivan! Beräkna min 10 st/m.

9 Byggtips 8 Gör så här: 1 Gjut egna plintar eller köp färdiga betongplintar i din byggmaterialhandel. Väggregeln (se bild) är takets inre upplag. Skruva fast den med t ex fransk skruv i husväggen Stolparna (se bild) fästs i betongplintarnas beslag. Den främre regeln (se bild), regeln som takstolarna ska vila på, fästs som bilden visar, på den yttre stolpen. Takstolarna (se bild) fästs med vinkelbeslag i både den främre regeln och i väggregeln. Montera med c/c 990 eller 1 00 mm. Det är ett lämpligt mått om man i framtiden vill byta till ett isolerande kanaltak. Översta tvärgående regeln (se bild), läkten, ska sitta en bit från väggen. Montera reglarna med max /c 700 mm. Reglarnas dimension bör aldrig understiga 45 x 45 mm då de blir för klena att skruva i. Trapetsskivorna monteras enligt anvisningarna på sidan 10. På denna takkonstruktion går det även utmärkt att montera ClickLite 16 mm kanaltak. Till sist monterar du vindskivor och Plastmo takrännor. 4 1 Virkesdimensioner Snözon 1 1,5 4 Väggregel 45 x x x x x x 145 Stolpar 95 x x x x x x 95 Främre regel 45 x x x x x x 170 Takstolar L =,4-,0 m 45 x x x x x 0 45 x 0 L =,6-4, m 45 x x x x 0 45 x x 45 L = 4,8-6,0 m 45 x 0 45 x 0 45 x x Reglar (läkt) 45 x x x x x x 45 Obs! Exemplet avser konstruktionsvirke. 4,5 Regelavstånd och snözoner Gör så här: 4,5 Sverige är indelat i snözoner, som baseras på den normala snömängden i olika områden. Snözonerna avgör vilket regelavstånd som krävs. Se på kartan vilken snözon du ska bygga i. Läs av regelavståndet i tabellen nedan. 4,5,5,0,5,5 5,5,5 Max. avstånd (c/c) mellan reglar, mm Snözon 1 1,5, Väggregel Regel avstånd,0,0 1,5 5,5 4,5,5,5,0,5,5,5 4,5,0,5,5,0,0,0 1,5,0,0,0,0,0 1,5 1,0 1,5

10 Så här monteras trapetsskivor Innan du börjar Läs igenom hela monteringsanvisningen innan du börjar. Den sida av träkonstruktionen som är vänd uppåt (mot skivorna) bör målas med en vit färg då denna absorberar minst värme. Behöver skivorna kapas används en fintandad såg. Taklutningen bör vara minst 6 (100 mm/ m). 1 Toppintäckningen pressas upp mot fasad eller nock och spikas fast i regeln. Toppintäckningen förlängs med c:a 0 mm överlapp. Fogen mellan toppintäckningen och fasad fylls med fogmassa. Vid andra skivor än JärboLite eller ProLite kan toppintäckningen justeras till den lägre trapetshöjden. Lägg första skivan på plats. Hålet till skruven behöver vara 7 8 mm stort för att skivan inte ska skadas vid temperaturväxlingar. Använd ACO skruv med vinge så får du automatiskt rätt hål i skivan. Skivan kan förborras med en borr (8 mm). I ytterreglar fäster man skivan i varannan vågdal. I övriga reglar i var fjärde vågdal. Vid montage av trapetsskivor skruvar man så hårt att tätningen sväller en aning. Om spån fastnar mellan bricka och skiva backas skruven ett par varv. Spån avlägsnas varefter skruven dras åt. Använd ca 10 skruvar/m Lägg nästa skiva med enkelt överlapp*. Lämna en liten springa mellan skivorna för luften att passera igenom. Ev. överlappning i längsriktning skall vara min. 00 mm. *Vid låg taklutning (max 100 mm/m) eller osäkerhet om funktion bör man lägga dubbelt överlapp. Lägg nästa skiva med en vågs överlapp*. Montera skruv på båda sidor om överlappningen. Ev. överlappning i längdriktning skall vara min. 00 mm. Enkelt överlapp ger viss risk för att det kan stänka in vatten i skarven vid störtregn. Skarven är dock mycket diskret och kan enkelt rengöras. *Vid låg taklutning (max 100 mm/m) eller osäkerhet om funktion bör man lägga dubbelt överlapp. Tätningslisten trycks in i toppintäckningen. Vid taklutningar mindre än 18 cm/m (10 ) läggs en tunn silikonsträng mellan tätningslisten och trapetsskivan. 7 8 När takskivorna är monterade, avslutar man med en vindskiva. Därefter monteras Plastmo takrännor i plast, zink eller stål. 150 mm * 150 mm 50 mm * Taknock finns även i sortimentet. Ett färdigt tak. Enkelt, starkt och funktionellt. 10

11 Kanaltak Var skall du lägga taket? Uterummet Renovering Jag vill använda uterummet/ vinterträdgården året runt. Golv och väggpartier är isolerade. Jag vill använda uterummet en stor del av året. Golv och väggpartier är isolerade (eller kommer eventuellt att isoleras) och det finns -glasfönster. Jag vill ha en kondenshämmande taklösning med viss isoleringsförmåga till mitt oisolerade uterum med enkelglasfönster. Jag vill ha ett isolerande och kondenshämmande skärmtak till min terrass eller uteplats. Jag vill byta ut mitt gamla enskiktstak, men vill behålla takstommen. TwinLite mm TwinLite 16 mm TwinLite 10 mm ClickLite 16 mm 7-lags isolerande kanaltak för uterum. Isolerar som ett lågenergifönster. Kan monteras med skarvprofil i gummi direkt på takstolen för att undvika köldbryggor och kondens. Kan även monteras med skarvprofil i aluminium om det behövs för tak med tvärgående reglar. 5-lags isolerande kanaltak för uterum. Isolerar som ett -glasfönster. Kan monteras med skarvprofil i gummi direkt på takstolen för att undvika köldbryggor och kondens. Kan även monteras med skarvprofil i aluminium om det behövs för tak med tvärgående reglar. Kanaltak med viss isoleringsförmåga för uterum. Kan monteras med skarvprofil i gummi direkt på takstolen för att undvika köldbryggor och kondens.kan även monteras med skarvprofil i aluminium om det behövs för tak med tvärgående reglar. Isolerande kanaltak för uterum och andra tak där man behöver en isolerande effekt. U-värde:, (W/m K) Ljustransmission ca. 50% Taklutning, min. 10 cm/m (6 ) 11

12 Kanaltak Isolerande tak ClickLite Taket som klickas ihop När valet står mellan ett enskikts- eller kanaltak, så kan ClickLite vara ett perfekt val. Med ClickLite får du ett lätt isolerande tak, där kondensen reduceras väsenligt i förhållande till ett enskiktstak. ClickLite tillverkas av polykarbonat som är ett överlägset starkt och slagtåligt plastmaterial med lång livslängd. ClickLite är anpassat för övertäckning av terrasser, carport och enkla oisolerade uterumslösningar. Enkelt att montera Eftersom taket monteras på samma sorts takstomme som ett traditionellt enskiktstak, blir det enkelt om man vill byta ut en gammal befintlig taklösning. Taket finns i längderna,0/,6 och 4, meter och har en behaglig opalvit färg. ClickLite är mycket enkelt att montera. Takskivorna monteras med skruv direkt ner i ett tvärgående regelverk utan skarvprofiler. Nästa skiva trycks ner i ett klickmontage i den föregående skivan, osv. Drag en sträng ACO Water Seal fogmassa i varje skarv. På så vis får du ett snyggt tak helt utan synliga beslag eller skruvar. Det behövs inga specialverktyg utan bara verktyg som du har i verktygslådan. Fördelar ClickLite n Takskivor i polykarbonat ger ett väderbeständigt tak. n Extra UV-skydd ger ett åldringsbeständigt tak. n 10 års reklamationsrätt på taket. n Enkelt att transportera. n Enkelt att montera med klickmontage och ett fåtal tillbehör. n Utmärkt renoveringstak, monteras på samma takstomme som trapetstak. n Lagerföres i de flesta fall i butiken. Hämta det på fredagen för helgens arbete! ClickLite Taket har ett finurligt snäppsystem som gör det enklare att montera än andra kanaltak. 1

13 Kanaltak Isolerande tak ClickLite Taket finns i längd,0/,6 och 4, meter. Taket är 16 mm tjockt och har en behaglig opalvit färg. Få detaljer ger ett snabbt och enkelt montage a Monteringsanvisning finns i takpaketen, men kan även laddas ner från ClickLite tillbehör 1 a Allt du behöver 1 Fasadprofil. Används vid anslutning mot husvägg Kantprofil. Används vid sidoanslutning mot vindskiva. a Kantprofil med dräneringskanal. Används som framkantsprofil. 4 Tätningslister. Räcker till tätning av 6 m tak i bredd (oavsett taklängd). 4 Monteringsskruv 100 st 5 ACO Water Seal Fogmassa Takskivor med monteringsanvisning. Innehåller 4 st skivor som täcker 1 m i bredd. 1

14 14

15 Kanaltak Isolerande tak TwinLite Taket ska hålla värmen inne och nederbörden ute. Dessutom måste taket ge ett behagligt ljusgenomsläpp för att skapa en trivsam innemiljö, både i starkt solsken och på festen i nattmörkret. Även utseendet på taket måste smälta väl ihop med byggnadens design och arkitektur. Det finns alltså även krav på en estetiskt tilltalande lösning. Med ett kanaltak minimeras risken för kondens i uterummet. Väljer man att lägga tjocka kanalskivor får man dessutom ett tak med god isoleringsförmåga. Uterummet kan då användas från tidig vår till långt in på hösten, eller med komfortvärme som vinterträdgård året runt. Krav på kvalitet Med TwinLite kanalskivor får du ett isolerat rum för många sköna stunder. TwinLite skivorna tillverkas av polykarbonat som är ett överlägset starkt och slagtåligt plastmaterial med lång livslängd. Skivorna har vid tillverkningen försetts med ett extra UV-filter på båda sidorna (coextrudering). Detta hindrar solens strålning att bryta ner skivorna och ger ett mycket väderstabilt tak med lång livslängd. Detta gör att vi kan lämna 10 års garanti på skivorna. Alla TwinLite-skivor är uppbyggda i flera lager. Detta ökar isoleringsförmågan och minskar därmed risken för kondens. TwinLite 16 & mm har dessutom en speciell krysstruktur i skivan. Därmed krävs det färre tvärreglar i konstruktionen. Xstrukturen ökar även skivans isolerande egenskaper. Skivorna monteras med ett underhållsfritt profilsystem i aluminium. Monteringen är enkel, den normalhändige klarar det utan problem. Resultatet blir en tät och väl fungerande takkonstruktion. Aluminiumprofilerna är nyckeln till att taket håller år efter år. Skulle en missriktad nyårsraket göra märken i taket, kan profilerna enkelt lossas och en ny skiva monteras. Profillösning väljs efter behov av isolering och styrka. Flexibilitet och valfrihet Med TwinLite kanaltak behövs bara ett minimum av reglar i taket. Du får ett tak med en elegant och ljus takkonstruktion. Två olika bredder på kanalskivorna (gäller 16 mm), gör det enkelt att anpassa taket till befintliga regelkonstruktioner. Både 16 mm och mm är anpassade till svenska förhållanden och kan monteras med c/c 100 mm. Det råder även full flexibilitet och valfrihet i valet av profilsystem. En extra isolerad lösning (bruten köldbrygga) för montage direkt på takstolen och en extra stark lösning för montage ovanpå tvärgående regelverk. Samma profilsystem till samtligaskivor. Vilken färg ska jag välja? Det är svårt att råda någon om vilken färg man ska välja på takskivorna. Väderstreck, hustyp och omgivande vegetation är några variabler att ta hänsyn till. Det finns dock vissa generella fördelar/ nackdelar med de olika färgerna: Glasklara skivor släpper igenom maximalt med solljus. Dessa lämpar sig bäst till växthus. Om man vill montera glasklara skivor i uterum bör man vara beredd på att komplettera dessa med någon typ av skugg-gardin. Opalfärgade skivor är de vanligaste. Avskärmar solljuset något och ger ändå relativt mycket ljus till intilliggande rum. Ger ett ljusare tak när det är mörkt ute. Viss försiktighet bör iakttas med alltför ljus inredning som annars kan uppfattas bländande. Rökfärgade skivor ger generellt det mest behagliga ljuset i uterummet. Bygger man ett uterum utanför fönster in till vardagsrum eller liknande, kan färgtonengöra att det blir mörkt i dessa rum. Fördelar med Twinlite tak n Takskivor i polykarbonat ger ett väderbeständigt tak. n Extra UV-skydd ger ett åldersbeständigt tak. n Skivor med X-struktur ger extra styrka, vilket innebär färre tvärreglar under tak. n 5- och 7-lags skivor ger mycket bra U-värde (isoleringsförmåga).. n Anpassat till svensk byggtradition. Montage med takstolsavstånd c/c 990 och 100 mm ger flexibilitet i konstruktionen. n Profilsystemet i aluminium ger ett väderbeständigt tak med lång livslängd. n Skarvlist i gummi ger bruten köldbrygga vilket innebär kondensfria profiler med bästa isolering. n Skarvprofil i aluminium ger extra styrka vilket gör att taket kan monteras direkt på ett tvärgående regelverk. n 10 års reklamationsrätt på både takskivor och profilsystem. Tekniska fakta 10 mm klar 10 mm opal 16 mm opal 16 mm rök mm opal mm rök Ljustransmission c:a 85 % c:a. 50 % c:a 50 % c:a. 40% c:a 50 % c:a 40% Antal lager 4-lags 4-lags 5-lags 5-lags 7-lags 7-lags Uppbyggnad Rak Rak X-struktur X-struktur X-struktur X-struktur U-värde (W/mK),0,0 1,4 1,4 Takstolar c/c-avstånd (mm) / / Totalhöjd, profil + skiva, skarvlist i gummi (mm) Totalhöjd, profil + skiva, skarvprofil i aluminium (mm) 6 48 Taklutning, minimum 0 mm/m (ca. ) Skivlängder (m),0 /,6 / 4, / 4,8 / 6,0 Temperaturstabilitet ( C) - 0 till

16 Kanaltak TwinLite TwinLite 10 mm, opal och klar TwinLite 16 mm, opal och rök TwinLite mm, Opal, och Rök TwinLite 10 mm för skärmtak och uterum TwinLite 10 mm är avsedd för uterum med enkelglasfönster, där man eftersträvar mindre kondens och viss isoleringsförmåga. Den används även till växthus eller det lite mer påkostade skärmtaket och som ljusinsläpp i fasader till stall- och hallbyggnader. Används oftast till oisolerade golv. Skivorna är uppbyggda i 4 lager vilket ger en förhållandevis bra isoleringsförmåga. 990 mm c/c-avstånd mellan takstolarna. TwinLite 16 mm för uterum TwinLite 16 mm är avsedd för uterum där man önskar komfortvärme under större delen av året. I princip kondensfritt i kombination med fönsterpartier i dubbelglas. Isolerade eller oisolerade golvlösningar. Används även till lite mera avancerade växthus och som ljusinsläpp i stall- och hallbyggnader då det krävs lite extra. Systemet finns i opal- eller rökfärgad 5-lagsskiva med X-struktur. 990 eller 100 mm c/c-avstånd mellan takstolarna. TwinLite kanaltak har UV-skydd på båda sidorna och kan därför vändas efter behov för mindre spill. TwinLite mm för uterum och vinterträdgård TwinLite mm är vårt mest isolerande system. En helt kondensfri lösning avsedd för vinterträdgården eller det mera ombonade uterummet. Nu finns det möjlighet att njuta av ljus och komfortvärme även under årets mörkaste vintermånader. Systemet finns som opal- eller rökfärgad mm 7-lagsskiva med X-struktur. Skivans många lager och speciella uppbyggnad gör den extremt stark och mycket välisolerad (U-värde 1,4 W/mK). Detta innebär att det behövs ett minimum av tvärreglar mellan takstolarna. Skivan är självbärande till 6 m längd, ända upp till snözon. TwinLite mm har UV-skydd på båda sidor och kan därför monteras med endera sidan uppåt för bästa materialoptimering. Skivans bredd är anpassad till svensk byggtradition, varför takstolarna skall monteras med ett avstånd av c/c 100 mm. TwinLite mm monteras bäst med skarvlist i gummi. På så sätt erhålls brutna köldbryggor i profilsystemet, vilket passar bäst till den välisolerade skivan. Ingen kyla leds in i utrymmet med kondensbildning på profilerna som följd. Med dessa fördelar tillhör TwinLite mm ett av de absolut mest välisolerade kanaltakssystemen på marknaden. Ventilation Om uterummet blir för varmt på sommaren har vi lösningen. Du kan montera ett Twinlite takfönster i ditt isolerande tak. Ett takfönster garanterar en effektiv ventilation i ditt uterum så du är säker på ett behagligt klimat även under årets varmaste månader. Twinlite takfönster levereras med manuellt eller elektriskt öppningssystem. Extra isolerat. Extra isolerat. Skarvlist i gummi väljer man om man har möjlighet att montera taket direkt på takstolen. Konstruktionen blir då extra isolerad med bruten köldbrygga. Extra styrka Extra styrka. Skarvprofil i aluminium väljer den som vill montera profilerna på en tvärgående regelkonstruktion och då inte har stöd under hela skarvprofilen. 16

17 Kanaltak TwinLite montering Kanalskiva Skarvlist/skarvprofil Täcklist Sidoprofil Framkantsprofil Ändprofil, st/förpackning Dräneringstejp framkant Aluminiumtejp bakkant Underlagsband Fasadanslutning undre Fasadanslutning övre Murprofil Kantintäckning övre Kantintäckning undre Tätningsband 1. Välj skiva TwinLite kanalskiva Glasklar Opal Rök 10 mm c/c 990 mm 16 mm c/c 990 mm 16 mm c/c 100 mm mm c/c 100 mm. Välj profilsystem Skarvprofil i aluminium (inkl. skruv) Skarvprofil i aluminium används vid montage på tvärgående regelverk. Med Skarvprofil i aluminium blir skarven så styv att Skarvprofilen inte behöver stöd under hela sin längd. 7 mm 7 mm Skarvlist i gummi (inkl. spik) Skarvlist i gummi används vid montage direkt på takstolen. Med Skarvlist i gummi erhålls bruten köldbrygga i profilsystemet. Skruven ska gå igenom skarvlisten och ner i takstolen. 7 mm mm Tjocklek skiva Skruvlängd för tacklisten 10 mm 5 mm 50 mm 16 mm mm 50 mm mm 50 mm 50 mm Skruvlängd för skrarvprofilen Använd skruven utan borrspets. Om ni kapar skivan på bredden så skall det vara en stående väg längst ut på skivan Tjocklek skiva 10 mm 60 mm 16 mm 60 mm mm 80 mm Skruvlängd med borrspets till skarvlisten Skruven skall gå genom skarvlisten och ner i takstolen. Om ni kapar skivan på bredden så skall det vara en stående väg längst ut på skivan. Välj taktyp 1 1 Pulpettak (enkelt tak) Sadeltak Specialtak. Beräkna själv eller rådfråga någon på ditt inköpsställe. 4. Välj intäckning Fasadanslutning Kantintäckning mot vindskiva 1 14 Kantintäckning mot fasad

18 Kanaltak TwinLite Byggtips 4,5 Regelavstånd Regelavstånd och snözoner 4,5 TwinLite monteras på en takkonstruktion bestående av takstolar och reglar. Till uterum bör formstabila reglar användas. Limträbalkar är att föredra. Vid tveksamheter bör extra tvärgående reglar monteras för att konstruktionen ska bli styvare. Avståndet mellan takstolarna (c/c) ska vara 990 eller 100 mm, beroende av vald skiva. (Regelavstånd se sidan 19.) Detta avstånd är viktigt för att montaget ska gå problemfritt. Vid mindre avstånd kan skivan kapas i längsriktningen. Skivan behöver stöd i både fram- och bakkant för att systemet ska fungera. Taklutningen ska vara; min 0 mm/m (ca ). Sverige är indelat i snözoner, som baseras på den normala snömängden i olika områden. Snözonerna avgör vilket regelavstånd som krävs. Takstolar i limträ är att föredra då de är rakare än andra takstolar i trä. Då limträ inte används bör minst en regel monteras mellan fram- och bakkant. Detta ger en styvare och starkare konstruktion. Takskivorna ska alltid monteras med stöd både i fram- och bakkant. Gör så här: 1 Se på kartan vilken snözon du ska bygga i. Bestäm vilken typ av regelkonstruktion du ska använda dig av (figur A eller B).,0,0 1,5,5,5,5,0 4,5 5,5,5,5,5 5,5,5 4,5 4,5,5,0,5,5,0,5,0,0 1,5,0,0,0 Goda råd om takskivor Isolering Isolera aldrig direkt under tak med ljusgenomsläpp. Att gå på taket Kliv inte direkt på skivan när du arbetar på taket. Lägg ut något som fördelar tyngden t ex en planka eller stege. Rengöring Rengör takskivorna med varmt vatten och en mjuk borste eller tvättsvamp. Eventuellt kan en svag diskmedelslösning användas (fri från slipmedel och alkaliska lösningsmedel). Rengöring bör ej ske i direkt solljus eller i temperaturer överstigande 5 C. Högtryckstvätt bör ej användas då den kan förstöra ytan i takskivorna och trycka in vatten på oönskade ställen. Använd aldrig organiska lösningsmedel! Läs av regelavståndet i tabellen till höger. Montering/Intäckning ACO har alla nödvändiga tillbehör till takskivorna: tätningslist, skruv, montagehylsa, fasadanslutning, taknock, intäckningsprofiler och takrännor. Beräkna ca 10 skruvar per m för ett enskiktstak. Ventilation Under varma sommardagar bör uterummet ventileras då temperaturen annars kan bli mycket hög. Används trapetsskivor till slutna uterum bör det under varma sommardagar ventileras så att temperaturen ej överstiger +55 C. Ouppvärmda uterum bör ventileras för att undvika kondens som kan uppstå vid stora väderomslag. Du kan montera ett Twinlite takfönster i ditt isolerande tak. Ett takfönster garanterar en effektiv ventilation i ditt uterum så du är säker på ett behagligt klimat även under årets varmaste månader. Twinlite takfönster levereras med manuellt eller elektriskt öppningssystem. 1,0 1,5,0,0,0 1,5 Kartan är hämtad ur BFS 006 Förvaring Lagra skivorna på plant underlag. : Rullade skivor ska öppnas direkt vid hemkomst. Håll dem övertäckta med något ljustätt material om du förvarar dem utomhus. Takskivorna får ej staplas i direkt solljus. Kanaltak: Undvik längre tids förvaring med skyddsplasten på. Skyddsplasten ska avlägsnas så snart skivorna har monterats. Måla vitt Måla reglarna under enskiktstaket vita på översidorna så ökar skivans livslängd. En mörk yta absorberar mer värme, och temperaturen kan bli mycket hög mellan regel och skiva. Bästa funktion Till en kanaltakslösning bör formstabila takstolar användas. Limträbalkar är att föredra. Vid tveksamheter bör extra tvärgående reglar monteras för att konstruktionen ska bli styvare. 18

19 Kanaltak Regel avstånd C/C 1. Reglar fälls in mellan takstolar.. Om uppåtgående vindlast överstiger 0,6 kn/m skall skivan fästas i tvärgående reglar. Figur A Max. avstånd (c/c) mellan reglar, mm Snözon 1 1,5 4 ClickLite/Trapetstak TwinLite 10 mm, c/c 990 mm TwinLite 16 mm, c/c 990 mm TwinLite 16 mm, c/c 100 mm TwinLite mm, c/c 100 mm Figur B Max. avstånd (c/c) mellan reglar, mm Snözon 1 1,5 4 Regel avstånd ClickLite/Trapetstak TwinLite 10 mm, c/c 990 mm TwinLite 16 mm, c/c 990 mm TwinLite 16 mm, c/c 100 mm TwinLite mm, c/c 100 mm Reglar fälls ovanpå takstolar.. Om uppåtgående vindlast överstiger 0,6 kn/m skall skivan fästas i tvärgående reglar. OBS! Montage enligt figur B gäller ej för Skarvlist i gummi. Tekniska fakta Montageanvisning levereras med taken. 10 mm klar 10 mm opal 16 mm opal 16 mm rök mm opal mm rök Ljustransmission c:a 85 % c:a. 50 % c:a 50 % c:a. 40% c:a 50 % c:a 40% Antal lager 4-lags 4-lags 5-lags 5-lags 7-lags 7-lags Uppbyggnad Rak Rak X-struktur X-struktur X-struktur X-struktur U-värde (W/mK),0,0 1,4 1,4 Takstolar c/c-avstånd (mm) / / Totalhöjd, profil + skiva, skarvlist i gummi (mm) Totalhöjd, profil + skiva, skarvprofil i aluminium (mm) 6 48 Taklutning, minimum 0 mm/m (c:a ) Skivlängder (m),0 /,6 / 4, / 4,8 / 6,0 Temperaturstabilitet ( C) - 0 till +115 Vänligen läs igenom hela monteringsanvisningen, som finns med i takleveransen eller på vår hemsida innan arbetet påbörjas. TwinLite monteras med vanliga handverktyg som du har i verktygslådan. 19

20 Kanaltak Twinlite - Montering Den bärande konstruktionen Den bärande konstruktionen TwinLite monteras på en takkonstruktion bestående av takstolar och reglar. Till uterum bör formstabila reglar användas. Limträbalkar är att föredra. Vid tveksamheter bör extra tvärgående reglar monteras för att konstruktionen ska bli styvare. Avståndet mellan takstolarna (c/c) ska vara 990 eller 100 mm, beroende av vald skiva. Detta avstånd är viktigt för att montaget ska gå problemfritt. Vid mindre avstånd kan skivan kapas i längsriktningen. Skivan behöver stöd i både fram- och bakkant för att systemet ska fungera. Taklutningen ska vara min 0 mm/m (ca ). 1 Fram kant Börja med att skruva fast skarvprofilerna. De medföljande självborrande skruvarna (50 mm) monteras mellan de lodräta benen. Avståndet mellan skruvarna ska vara 700 mm. Det kan underlätta att förborra skarvprofilen. Fram kant Skarvlisten rullas ut på takstolen. Skarvlisten kapas 50 mm framför takstolens slut. Skarvlisten skjuts fast med häftpistol, mellan eller vid sidan om de stående benen. Vänligen läs igenom hela monteringsanvisningen innan arbetet påbörjas.. TwinLite levereras i ett flertal standardlängder. Behöver skivorna kapas används en fintandad såg, t ex Plastmo handsåg för plast. Kapning på bredden görs så att det finns en stående kanalvägg längst ut i den nya snittytan (se illustration till höger). Skivans bredd ska vara 10 mm mindre än avståndet mellan skarvprofilernas centrum till centrum (c/c). Eventuella spån i kanalerna avlägsnas med en dammsugare. TwinLite monteras med vanliga handverktyg som du har i verktygslådan. Tänk på att takets längd ska nå 1/ ut över takrännans bredd (vanligtvis cirka 50 mm) för att få en bra avrinning av vatten. 5 mm 6 7 Täcklisten kapas mm (10/16 mm) alt 5 mm ( mm) längre än skivornas längd. Används Plastmo Fasadanslutning ska hänsyn i längd tas till denna (se bild 10). Om plats saknas vid sidoprofilerna, kan den yttre tätningslisten vändas i * täcklisten. Täcklisten förborras med ett 7 mm borr. Första fästpunkten ca 100 mm från takstolens framkant och sedan med 400 mm avstånd. Avsluta med en fästpunkt ca 100 mm från takstolens bakkant. Placera täcklisten 5 mm längre fram än skivorna. Montera täcklisten i alla fästpunkter utom den längst ner närmast takfoten. Spänn ej täcklisten så hårt att den bågnar! 70 mm mm Vid frågor se eller ring oss på OBS! Monteringsanvisning gäller både för aluminium - och gummiskarvprofiler. 10 Lägg en tunn sträng fogmassa i övergången mellan skivan och framkantsprofilen. Jämna till med ett fuktat finger. OBS! Avlägsna skivornas skyddsfolie så snart skivorna har monterats. Annars finns risk att skyddsfoliens lim fastnar på skivorna mm 1 Fasadanslutning: Täcklisten (streckad) kapas vid höjdförskjutningen i Fasadanslutning undre. Underlagsbandet 1 läggs på skivans ovansida. Se till att få tätt där täcklisten slutar. Fasadanslutning undre skruvas fast genom skarvlisten. Montera Fasadanslutning övre mot fasaden. Avsluta med murprofilen 4 vid puts-/ tegelvägg eller stående panel. Foga efteråt. 0

21 Kanaltak Twinlite - Montering Den bärande konstruktionen fasaden Avstånd 5 10 mm TwinLite 16 mm TwinLite mm TwinLite Innan skivorna läggs på plats monteras aluminiumtejp i skivans bakkant och dräneringstejp i skivans framkant. Tejperna viks jämnt över kanterna så att kanalerna täcks. Var försiktig så att inte tejperna skadas vid monteringen. 4 Lägg skivorna på plats. Avståndet mellan skivans bakkant och fasaden skall vara 5 mm per meter av skivans längd. Detta avstånd är viktigt för att ta upp rörelser i skivan. 5 Sidoprofilen anpassas till skivans längd och placeras i den yttersta vänstra och högra skarvprofilen. TwinLite 10/16 mm: Innan sidoprofilen läggs på plats tas den yttre tätningslisten bort i skarvprofilen; Sidoprofilens spår passas in i skarvprofilens fals. TwinLite mm: Sidoprofilen läggs kant i kant vid längder över,05 m. 8 9 Montera fast framkantsprofilen och skruva därefter fast täcklisten med skruven längst ner närmast takfoten. Täcklisten och framkantsprofilen skall nu ligga jämnt i framkant. Ändprofilen monteras på täcklisten med bifogad skruv. Förborra med en,5 mm borr. Skarvlisten kapas i kant med den monterade framkantsprofilen. Skarvlistens längd justeras mot framkantsprofilen. 7 mm mm 0 mm 55 mm Kantintäckning: TwinLite 10/16 mm: Kantintäckning undre placeras mellan skarvlisten och sidoprofilen. TwinLite mm: Kantintäckning undre placeras mellan täcklisten och sidoprofilen. Profilerna ska överlappa varandra med 10 0 mm. Profilen längre ner i fallets riktning ska placeras under den högre upp. Skruva fast täcklisten och montera Kantintäckning övre. Slutligen monteras Plastmo Takrännor i plast, zink eller galvaniserad stålplåt. Isolerat, tätt och funktionellt. 1

22 Plastmo Online Produktguide ACO Online Produktguide hjälper dig att göra ett professionellt val av lösning. Guiden hjälper dig att välja en lösning som passar ditt objekt. Både avseende, material, storlek och färg. Du kan enkelt skriva ut en materialspecifikation som underlättar dina inköp. Välkommen in och prova på Miljöhänsyn ACO trapetsskivor är tillverkade av hård PVC, (D V S inga mjukgörare). De är till 100% återvinningsbara. ACO Nordic A/S har ett samarbete med WUPPI om retur och återvinning av produkter.

23 Trygghet...

24 ACO Nordic Systemlösningar ACO Bygg Takavvattning Terrass- och uterumstak Takljuskupoler HexaLine Markrännor ACO VVS Rostfria brunnar och rännor ACO Rostfria avloppsrör Fettavskiljare Spolbrunnar, pumpstationer och bakvattenventiler ACO VA Linjeavvattning Gatugods och inspektionsluckor ACO Sport Oljeavskiljare ACO Trädskydd ACO Fördröjningsmagasin ACO Nordic A/S Thorsvej 9 DK-4100 Ringsted bygg@aconordic@aco.com Tel Fax ACO Gruppen - En stark familj du kan bygga på ACO Tagløsning - November Tue Vision
