1 Fjärrvärmeregulator för värmekretsar och tappvarmvatten Siemens RVD144/289 Bruksanvisning 1/9 Bruksanvisning RVD144/

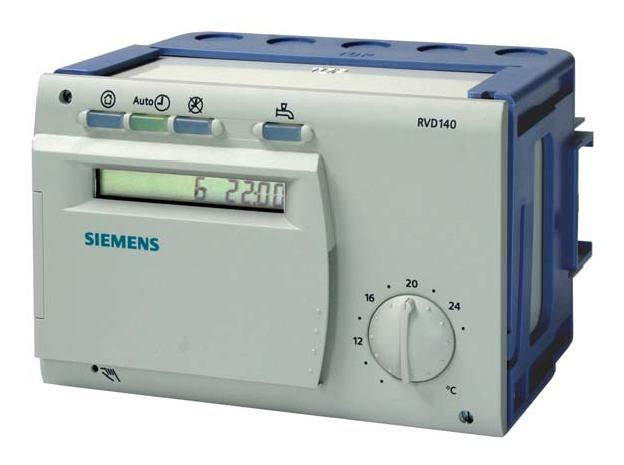

2 Inställningselement C Prog Knappar för programval 2 Display 3 Knappar för val av betjäningsrader 4 Knapp för manuell drift TILL/FRÅN 5 Knapp för tappvarmvattenberedning TILL/FRÅN 6 Knappar för ändring av värden 7 Inställningsratt för normalbörvärde rumstemperatur Skriv in alla inställningsvärden i tabellen! Principiellt angående betjäning Knappar för val och ändring av inställningsvärden: Val av näst lägre betjäningsrad Tillvägagångssätt vid inställning 1. Utför inställningarna på inställningsnivå Val av näst högre betjäningsrad Slutanvändare (betjäningsrad 1 49) 2. Välj anläggningstyp på betjäningsraderna Minska indikeringsvärdet 3. Utför erforderliga inställningar enligt följande Öka indikeringsvärdet parameterlista. Alla för den konfigurerade Aktivera inställningsvärden: anläggningstypen erforderliga funktioner och Inställningsvärdet aktiveras genom att välja nästa betjäningsrader är aktiverade och kan ställas in. Alla betjäningsrad (eller: Tryck på en programknapp). funktioner som inte behövs är spärrade Inmatning av --.- / --:-- / --- (deaktivera funktion): Intryckning av knappen eller tills önskad 4. Utför inställningarna på inställningsnivå Värmeinstallatör (betjäningsrad ) indikering visas. 5. Utför inställningar på inställningsnivå Blockhoppfunktion: För snabbval av en enskild betjäningsrad kan två olika Spärrfunktioner på raderna knappkombinationer användas: Håll knappen intryckt och tryck knappen för att välja näst högre radblock. Håll knappen intryckt och tryck knappen för att välja näst lägre radblock. Displayens belysning lyser en stund efter tryckning av en knapp Igångkörning och funktionskontroll betjäningsrader speciellt för funktionskontroll: 141 = Givartest 142 = Relätest 149 = Återställa serviceinställningar När Er (för ERROR) visas i teckenrutan: Avfråga betjäningsrad 50 för att identifiera felet. Om ingen radvals- eller driftprogramknapp trycks in (regulator i obetjänat tillstånd) kan alla ärvärden och tid avfrågas. Indikering av ärvärdena sker på betjäningsrad 141 med knapparna eller. 2/9 Bruksanvisning RVD144/

3 Parameterlista Rad Funktion, Indikering 0 Val av indikering i teckenrutan Fabriksinställning (Område) (00:00 24:00) Inmatning... Förklaringar, hänvisningar, tips Tid visas kontinuerligt efter inkoppling av mat-ningsspänningen respektive efter verkställd programmering. Med knapparna och visas följande värden i tur och ordning: Utetemperatur (utegivare vid B9) Huvudframledningstemperatur (B1) Tappvarmvattentemperatur (B3) Temperatur vid rumsmanöverenhet (A6) Returtemperaturgivare (B7) Ledvärdesgivare (B71) Efter 8 minuter återgår indikeringen automatiskt till tidvisning. Inställningar på inställningsnivå Slutanvändare Tryck knappen eller. Därigenom aktiveras inställningsnivån Slutanvändare. 1 Aktuellt rumstemperatur börvärde Indikeringsfunktion Inkl. rumsenhet 2 Sänkt rumstemperaturbörvärde 14 C (variabel*) 18 * Från frysskyddsbörvärde till normalbörvärde 3 Börvärde frysskydds/helg- /semesterdrift 8 C (variabel*) 8 * Från 8 C till sänkt börvärde Semesterinställningar endast möjligt med rumsenhet 5 Lutning reglerkruva 1.5 ( ) 1,25 6 Veckodag för inmatning av värmeprogram Aktuell veckodag (1 7 / 1-7) 3/9 Bruksanvisning RVD144/ Värmefas 1 början 6:00 (--:-- / 00:00 24:00)... 8 Värmefas 1 slut 22:00 (--:-- / 00:00 24:00)... 9 Värmefas 2 början --:-- (--:-- / 00:00 24:00) Värmefas 2 slut --:-- (--:-- / 00:00 24:00) Värmefas 3 början --:-- (--:-- / 00:00 24:00) Värmefas 3 slut --:-- (--:-- / 00:00 24:00)... 1 = Måndag 2 = Tisdag, osv. 1-7 = Hel vecka Tidstyrprogram för värmekrets --:-- = Fasen är deaktiverad 13 Tid (00:00 23:59) Veckodag Indikeringsfunktion 1 = Måndag 2 = Tisdag, osv. 15 Datum ( ) År... ( ) 24 Rumstemperatur Indikeringsfunktion Dag.Månad 25 Utetemperatur Indikeringsfunktion Håll knapparna och intryckta i 3 sekunder. Aktuell utetemperatur kommer att upptagas som dämpad utetemperatur 26 Tappvarmvattentemperatur Indikeringsfunktion 27 Framledningstemperatur värmekrets Indikeringsfunktion Håll knapparna eller intryckta: Aktuellt börvärde indikeras

4 41 Börvärde för tappvarmvatten-temperatur NORMAL 42 Börvärde för tappvarmvattentemperatur. SÄNKT 49 Återställning av betjäningsraderna 2 12, och 41, C (variabelt) 55 ºC 40 C (variabelt*)... C * Från 8 C till normalt tappvarmvattenbörvärde Håll knapparna och intryckta tills indikeringen växlar: 0 (blinkande) = Normaltillstånd 1 = Återställning till fabriksinställningar kommer att ske 50 Felindikering Indikeringsfunktion 10 = Fel i utegivare 30 = Fel i framledningstemperaturgivare 40 = Fel i returtemperaturgivare i primärkretsen 42 = Fel i returtemperaturgivare i sekundärkretsen 50 = Fei i tappvarmvattentemp.givare / tappvarmvattenberedare 1 52 = Fei i tappvarmvattenberedare 2 61 = Fel i rumsenhet 62 = Enhet med fel PPS-adress ansluten 73 = Fel i solfångargivare 78 = Fel i sekundär tryckgivar 86 = Kortslutning i rumsenhetsbussen (PPS) 170 = Fel i primär tryckgivare 195 = Max. laddningsperiod per laddning uppnåd 196 = Max. påfyllningsperiod per vecka uppnåd Reglerkurva Inställningar på inställningsnivå Servicetekniker Håll knapparna och intryckta samtidigt i 3 sekunder. Därigenom aktiveras inställningsnivån Servicetekniker för konfiguration av anläggningstypen samt inställning av anläggningsspecifika storheter. Inställningsnivån Slutanvändare är fortsatt aktiverad. 2510D01 s T AM T V Lutning Blandad utetemperatur Framledningstemperatur 4/9 Bruksanvisning RVD144/

5 Konfigurera anläggning Anläggningen skall konfigureras på betjäningsraderna Därigenom aktiveras samtliga erforderliga funktioner resp. betjäningsrader och kan således inställas Radiatorkrets finns 1 (0 / 1) 1 53 Användning av universell 1 givare (0 / 1) Flödesvakt ansluten / Cirkulationspump installerad (värmeförluster bortregleras) 4 0 (0 3) 0 55 Returflöde cirkulationspump 0 (0 2) 0 56 Pumpmotionering 1 (0 / 1) 1 57 Omkoppling vinter- /sommartid 58 Omkoppling sommar- /vintertid OBS! ( ) ( )... 0 = Ingen radiatorkrets 1 = Radiatorkrets finns 0 = Returtemperaturgivare i sekundärkrets 1 = Tappvarmvattentemperaturgivare Flödesvakt Cirkulationspump ansluten installerad 0 nej värmeförluster helt bortreglerade (100 %) 1 ja nej 2 ja ja, värmeförluster delvis bortreglerade (80 %) 3 ja ja, värmeförluster helt bortreglerade (100 %) 0 = till tappvarmvattenberedare/ ingen cirkulationspump 1 = till värmexäxlare, värmeförluster delvis bortreglerade (80 %) 2 = till värmeväxlare, värmeförluster helt bortreglerade (100 %) 0 = ingen pumpmotionering 1 = pumpmotioneringen aktiveras en gång i vecka Inställning: tidigast möjliga omkopplingsdatum Inställning: tidigast möjliga omkopplingsdatum Tappvarmvatten: VVC-pump i fjärrvärmecentral skall EL-anslutas med s.k. fast anslutning. Det finns inte någon reläutgång för anslutning av VVC-pump på reglercentralen. VVC-pumpen skall enligt Boverket, BBR kap.6 vara i drift 24 h/dygn. Förutsättning för fungerande tappvarmvatten i anläggning utan flödesvakt är att Rad 54 måste ställas in på 0. Funktionsblock Funktionsblock Rumsvärme Rad Funktion, Indikering Fabriks-inställning (Område) 61 Värmegräns (ECO) 3 K Inmatning (--- / ) -3 K 62 Byggnadskonstruktion 1 (0 / 1) Snabbsänkning utan 1 rumsgivare (0 15) 0 (förstärkningsfaktor) 69 Tillskottsvärme 0 K ( 2 +4) 70 Inverkan rumstemperatur 10 (förstärkningsfaktor) (0 20) 71 Parallellförskjutning 0.0 K reglerkurva ( ) 72 Frånslagsfördröjning 4 min värmekrets-pump (0 40) 74 Max.begränsning rumstemperatur 0 K... 0 K 4 min --- K (--- / 0.5 4)...K Förklaringar, hänvisningar, tips --- = Funktionen är deaktiverad 0 = Tung 1 = Lätt 0 = Ingen snabbsänkning 1 = Min. sänkningstid 15 = Max. sänkningstid Inställning i K rumstemperatur Funktion endast möjlig med rumsgivare Inställning i K rumstemperatur 0 = Ingen frånslagsfördröjning av pump Gränsvärde: Normalbörvärde samt inställning på denna rad --- = Funktionen är deaktiverad 5/9 Bruksanvisning RVD144/

6 Funktionsblock Ventilställdon Värmekrets 91 Gångtid ställdon värmekrets 120 s (10 873) 92 P-band värmekretsreglering 35 K (1 100) 93 I-tid värmekretsreglering 120 s (10 873) 94 Börvärdesförhöjning i 10 K gemensam framledning (B1 (0 50) och Y1) 95 Max.begränsning framledningstemperatur värmekrets 96 Min.begränsning framledningstemperatur värmekrets 150 s 35 K 120 s 10 K --- C (--- / variabel* 140) C (--- / 8 variabel*)... C Ställ in gångtid för ställdon värme (se tabell nedan). * Min.värde = Betjäningsrad = Ingen begränsning * Max.värde = Betjäningsrad = Ingen begränsning Ställdon värmekrets Rad Inställning av gångtid i sekunder för ställdon värmekrets SSY319 SQS35.00 SQX32.00 SKD Gångtid Ö/S Funktionsblock Tappvarmvattenberedning 106 Prioritet tappvarmvatten 4 (0 4) 4 Prioritet tappvarmvatten Framledningsbörvärde enligt: 0 = Absolut prioritet Tappvarmvatten 1 = Glidande prioritet Tappvarmvatten 2 = Glidande prioritet Max.val 3 = Ingen (parallell) Tappvarmvatten 4 = Ingen (parallell) Max.val Funktionsblock Ventilställdon Tappvarmvatten Öppningstid ställdon, ventil i tappvarmvattnets primärkrets (Y5) 112 Stängningstid ställdon, ventil i tappvarmvattnets primärkrets (Y5) 113 P-band tappvarmvattenreglering (Y5) 35 s (10 873) 35 s (10 873) 35 K (1 100) 114 I-tid tappvarmvattenreglering 35 s (Y5) (10 873) 115 D-tid tappvarmvattenreglering 16 s (0 255) 116 Börvärde TVV givare B71 16 K ( 5 50) 15 s 15 s 40 K 19 s 5 s...k Ställ in gångtid för ställdon tappvatten (se tabell nedan). Ställ in gångtid för ställdon tappvatten (se tabell nedan). Tappvarmvatten primärventil Tappvarmvatten primärventil Tappvarmvatten primärventil Börvärde. (dvs. börvärde i rad 41 minus börvärd i rad 116 = börvärde givare B71, t.ex. 55 C minus 3 K = 52 C, börvärde giv. 6/9 Bruksanvisning RVD144/

7 117 Max.börvärde tappvarmvattentemperatur 65 C (20 95) 65 ºC B71) Ställdon tappvarmvattenkrets Rad Inställning av gångtider i sekunder för ställdon tappvarmvatten SQS35.03 SQS35.53 SQS SQS SQX32.03 SKD32.21E 111 Öppningstid Stängningstid Funktionsblock Lastgräns Tappvarmvatten 124 Aktivering av flödesvaktens lastgräns 25 % (0 60)...% Inställning i % av aktuellt max.flöde Finjustering reglerparametrar vid kontinuerligt tappvarmvatten med direktväxling Optimering av respektive parameter Rad 113 P-band Rad 114 I-tid Rad 115 D-tid Rad 124 Lastbegräns-ning Instabil temperatur vid konstant Öka ---- Minska ---- tappning För svag/långsam reglerfunktion Minska Minska Öka ---- För stark/snabb reglerfunktion Öka Öka Kraftig underreglering i början av Öka tappningen Kraftig överreglering i början av tappningen Minska Procedur: Idrifttagningsprocessen bör inledningsvis utföras med fabriksinställningar. Parameterinställningarna behöver bara optimeras enligt ovan, om reglerfunktionen är otillfredsställande. Notera att anläggningen måste köras cirka 1 minut på minst 80% last, innan de första ändringarna görs. Parametrarna bör ändras en i taget i steg om 25% av resp. värde. När flödesvakt inte används, bör D-tiden (rad 115) ökas, så att regulatorn reagerar snabbare på laständringar. Funktionsblock Test och indikering 141 Givaretest = Avbrott eller ingen givare o o o = Kortslutning 0 (0 9) 0 = Utegivare (B9) 1 = Framledningstemperaturgivare (B1) 2 = Tappvarmvattentemp.givare / tappvarmvattenberedare 1 (B3) 3 = Temperaturgivare i rumsenhet (A6) 4 = Returtemperaturgivare i primärkretsen (B7) 5 = Universell givare (B71) 6 = Tappvarmvattenberedare 2 (B32) 7 = Solfångargivare (B6) 8 = Sekundär tryckgivare (U1) 9 = Primär tryckgivare (U2) 7/9 Bruksanvisning RVD144/

8 142 Relätest 0 (0 10) 0 = Normaldrift (inget test) 1 = Alla reläer FRÅN 2 = Relä vid klämma Y1 TILL (värmeställdon öppnar) 3 = Relä vid klämma Y2 TILL(värmeställdon Stänger) 4 = Relä vid klämma Q1 TILL(värmebärarpump i drift) 5 = Relä vid klämma Q3/Y7 TILL(Änvandas ej i SE) 6 = Relä vid klämma Y5 TILL(Tappvattenställdon öppnar) 7 = Relä vid klämma Y6 TILL (Tappvattenställdon stänger) 8 = Relä vid klämma Q7/Y8 TILL (Änvandas ej i SE) 9 = Relä vid klämma K6 TILL(Änvandas ej i SE) 10 = Relä vid klämma K7 TILL(Änvandas ej i SE) 143 Indikering av aktiva begränsningar 146 Kontakttillstånd vid klämma H5 149 Återställning betjäningsrader 56 96, och Indikeringsfunktion Indikeringsfunktion Avsluta relätest: Välj annan betjäningsrad Tryck valfri driftprogramknapp Automatiskt efter 8 minuter Obs: Rekommendation: Stäng alltid huvudventilen vid relätetstet. Max.begränsning: 1 = Returtemperatur i primärkretsen 2 = Temperatur i gemensam framledning 3 = Sekundär framledning, värmekrets 4 = Temperaturdifferens, primär-/sekundär returtemperatur 5 = Rumstemperatur 6 = Laddningstemperatur för beredare 7 = Max. laddningstemperatur för beredare 8 = Ångbildningstemperatur, värmebärare 9 = Överhettningsskydd, solfångare Min.begränsning: 11 = Sänkt rumstemperaturbörvärde 12 = Temperatur i gemensam framledning 13 = Sekundär framledning, värmekrets H5 0 = Kontakt bruten H5 1 = Kontakt sluten Håll knapparna och intryckta tills indikeringen växlar: 0 (blinkande) = Normaltillstånd 1 = Återställning till fabriksinställningar kommer att ske 8/9 Bruksanvisning RVD144/

9 Modbuss kommunikation RVD144 kan kommunicera över Modbus/RTU (RS485). Modbus är ett master/slav kommunikationsprotokoll där det endast får finnas en master och de andra deltagarna är slavar som svarar på frågor från mastern. Upp till 247 enheter kan behandlas i ett Modbus/RTU (RS485) kommunikationsnät, vid fler än 32 enheter måste förstärkare användas. RVD144 är en Mobus slav och kan integreras till överordnade fastighetssystem som agerar Modbus master. I de fall man önskar överföra värden via TCP/IP kan en omvandlare som tex Moxa MGate3180 användas Det finns även Modbus master enheter på marknaden som innehåller webbserver för direkt presentation av RVD144 s värden på webbsidor, se NetBiter WS100 från INTELLICOM Ett slutmotstånd på bussen (0,5 W) skall kopplas in till den första och den sista enheten på 150Ω. Motstånden ingår inte i leveransen. För mer detaljerad information hänvisas till Modbus-specifikationen. RVD144 stöder Modbus funktionerna 3 (läs), 6 (skriv), 16 (skriv till flera samtidigt) Exempel på datapunkter tillgångliga på Modbus: Datum och tid, värme- och tappvarmvattenkretsparametrar, ärvärde och börvärden tidprogram, mm. På LCD-skärmen, visas Modbus kommunikation i form av en BUS symbol Spara dessa instruktioner göra inställningar och lagra dessa installationsinstruktioner på en säker plats 9/9 Bruksanvisning RVD144/

10 Building Technologies Råd idrifttagning Regulator för fjärrvärmecentral med värmeoch tappvarmvattenkrets RVD144/109-A För anläggning med VVC-pump C Prog Knappar för programval 2 Teckenruta 3 Knappar för val av betjäningsrader 4 Knapp för manuell drift TILL/FRÅN 5 Knapp för tappvarmvattenberedning TILL/FRÅN 6 Knappar för ändring av värden 7 Inställningsratt för normalbörvärde rumstemperatur B9 Y1 Y5 B7 M1 B71 B3 B71 B1 M7 A6 KV. A6 B1 B3 B7 B71 B9 M1 M7 N1 Y1 Y5 Rumsenhet Framledningstemperaturgivare Tappvarmvattentemperaturgivare Returtemperaturgivare i primärkretsen Temperaturgivare beroende på anlläggningstyp Utegivare Värmebärarpump VVC-pump Reglercentral RVD144/109-A Ställdon för 2-vägsventil i primärkretsens returledning för radiatorkrets Ställdon för 2-vägsventil i primärkretsens returledning för tappvarmvattenkrets Värmekurva 2510D01 S T AM T V Lutning värmekurva Blandad utetemperatur Framledningstemperatur 1/8 Siemens SE1G2512sv12 Building Technologies

11 Building Technologies Råd idrifttagning Regulator för fjärrvärmecentral med värmeoch tappvarmvattenkrets RVD144/109-A För anläggning med VVC-pump Klenspänningsschema ingångar L Modbus RTU RS485 (EIA-485) * AC 230 V A+ B- B3 U2 M U1 H5 N1 N A6 Rumsenhet B9 Utegivare B1 Framledningstemperaturgivare H5 Flödesvakt (används ej i kombination med VVC-pump) B3 Tappvarmvattentemperaturgivare Modbus Data bus RTU B7 Returtemperaturgivare U1 Används ej i SE B71 Temperaturgivare beroende på anläggningstyp U2 Används ej i SE Nätspänningsschema utgångar Y1 Y5 M1 K7 Används ej i SE Y1 Ställdon för 2-vägsventil, värme/ primärkrets M1 Cirkulationspump radiatorkrets Y5 Ställdon för 2-vägsventil, tappvarmvatten/ primärkrets Kontrollera nätspänning samt att utegivaren är monterad på norrfasad och el-ansluten på plint B9 och M. 2/8 Siemens SE1G2512sv12 Building Technologies

12 Building Technologies Råd idrifttagning Regulator för fjärrvärmecentral med värmeoch tappvarmvattenkrets RVD144/109-A För anläggning med VVC-pump Måttuppgifter max. 8 max max. 3 IEC [mm]..... Inställningar på «Installatörsnivå» Håll knapparna och intryckta samtidigt i 3 sekunder. Därigenom aktiveras parameterlista «Installatörsnivå» för inställning av anläggningsspecifika storheter. är förvald och kan ej ändras. Inställningsnivån «Slutanvändare» är fortsatt aktiverad. Parameterlista för Installatörsnivå Rad Funktion, Indikering Från fabrik Område Inmatning Förklaringar, hänvisningar, tips 51 4 Förvald, kan ej ändras 53 Applikation givare 0 0 / 1 54 Tappvarmvatten med VVC-pump = med VVC-pump 56 Pumpmotionering 1 0 / 1. 0 = Pumpmotionering Inaktiv 1 = Pumpmotionering aktiv 57 Vinter / sommartid Sommar / vintertid Snabbsänkning utan rumsgivare Gångtid ställdon (Y1) värmekrets 150 s s. s Ställ in gångtid för ställdon värme (se tabell nedan). 92 P-band värmekretsreglering 35 K K... K 93 I-tid värmekretsreglering 120 s s. s 111 Öppningstid ställdon (Y5) i tappvarmvatten krets 15s s. s Ställ in gångtid för ställdon tappvatten (se tabell nedan). 112 Stängningstid ställdon (Y5) i tappvarmvatten krets 15s s Ställ in gångtid för ställdon tappvatten (se tabell nedan). 113 P-band tappvarmvattenreglering 50 K K. K 114 I-tid tappvarmvattenreglering 19 s s. s 115 D-tid tappvarmvattenreglering 5 s s. s 3/8 Siemens SE1G2512sv12 Building Technologies

13 Building Technologies Råd idrifttagning Regulator för fjärrvärmecentral med värmeoch tappvarmvattenkrets RVD144/109-A För anläggning med VVC-pump OBS! Tappvarmvatten: VVC-pump i fjärrvärmecentral skall EL-anslutas med s.k. fast anslutning. Det finns inte någon reläutgång för anslutning av VVC-pump på reglercentralen. VVC-pumpen skall enligt Boverket, BBR kap.6 vara i drift 24 h/dygn. Förutsättning för fungerande tappvarmvatten i anläggning utan flödesvakt är att Rad 54 måste ställas in på 0. Ställdon värmekrets Rad Inställning av gångtid i sekunder för ställdon värmekrets SSY319 SQS35.00 SQX32.00 SKD Gångtid Ö/S Ställdon tappvarmvattenkrets Rad Inställning av gångtider i sekunder för ställdon tappvarmvatten SQS35.03 SQS35.53 SQS SQS SQX32.03 SKD32.21E 111 Öppningstid Stängningstid Parameterlista för Slutanvändarnivå Rad Funktion, indikering Från fabrik Område Inmatning Förklaringar, hänvisningar, tips 2 Sänkt rumstemperaturbörvärde 18 C Variabel. C 5 Lutning värmekurva 1,25 0, Veckodag för inmatning av värmeprogram Aktuell veckodag 1...7, = Måndag, 2 = Tisdag, osv. 7 Värmefas 1 början 6:00 00: :00. :. 8 Värmefas 1 slut 22:00 00: :00. :. 13 Tid aktuellt klockslag 00: :00... :... Ställ in aktuell tid 14 Veckodag aktuell dag Ställ in aktuell veckodag.. Dag 1 = måndag 15 Datum Ställ in aktuellt datum 16 År Ställ in aktuellt år 41 Börvärde tappvarmvatten 55 C Variabel. C Funktion Indikering Felkod 50 Felindikering Indikeringsfunktion 10 = Fel i utegivare 30 = Fel i framledningsgivare 40 = Fel i returtemperaturgivare i primärkretsen 42 = Fel i returtemperaturgivare i sekundärkretsen 50 = Fel i tappvarmvatten givare 61 = Fel i rumsenhet 62 = Enhet med fel PPS-adress ansluten 86 = Kortslutning i rumsenhetsbussen (PPS) Skulle det finnas felindikering kvar, kontrollera mot installationsinstruktionen. Tips vid fel Vid felkod 42 kontrollera rad 53. Vid felkod 10 kontrollera att utegivaren är monterad. 4/8 Siemens SE1G2512sv12 Building Technologies

14 Building Technologies Råd idrifttagning Regulator för fjärrvärmecentral med värmeoch tappvarmvattenkrets RVD144/109-A För anläggning med VVC-pump Finjustering reglerparametrar vid kontinuerligt tappvarmvatten med direktväxling Optimering av respektive parameter Rad 113 P-band Rad 114 I-tid Rad 115 D-tid Rad 124 Lastbegränsning Instabil temperatur vid konstant tappning Öka ---- Minska ---- För svag/långsam reglerfunktion Minska Minska Öka ---- För stark/snabb reglerfunktion Öka Öka Kraftig underreglering i början av tappningen Öka Kraftig överreglering i början av tappningen Minska Procedur: Idrifttagningsprocessen bör inledningsvis utföras med fabriksinställningar. Parameterinställningarna behöver bara optimeras enligt ovan, om reglerfunktionen är otillfredsställande. Notera att anläggningen måste köras cirka 1 minut på minst 80% last, innan de första ändringarna görs. Parametrarna bör ändras en i taget i steg om 25% av resp. värde. När flödesvakt inte används, bör D-tiden (rad 115) ökas, så att regulatorn reagerar snabbare på laständringar. Funktionskontroll / Egenprovning Egenprovning av givaringångar utföres på installatörsnivå menyrad 141 Välj givare med + - knapparna och läs av mätvärden i display Nummer 0 i display visar Utetemperaturgivare (B9) Nummer 1 i display visar Framledningstemperaturgivare (B1) Nummer 2 i display visar Tappvarmvattentemperaturgivare (B3) Nummer 3 i display visar Rumstemperaturgivare (A6) Nummer 4 i display visar Returtemperaturgivare (B7) Nummer 5 i display visar Universalgivare (B71) Nummer 6 i display visar Används ej i SE Nummer 7 i display visar Används ej i SE Nummer 8 i display visar Sekundär tryckgivare (U1) Nummer 8 i display visar Primär tryckgivare (U2) Fel i mätkretsarna indikeras enligt följande: --- = avbrott eller ingen givare ansluten ooo = kortslutning Egenprovning av reläutgångar utföres på installatörsnivå menyrad 142 Välj reläkontakt med+ - knapparna och kontrollera pumpstyrning samt att rätt ställdon öppnar / stänger. Nummer 0 i display, Normaldrift (= ingen test) Nummer 1 i display, Samtliga reläkontakter brutna Nummer 2 i display, Reläkontakt vid klämma Y1 sluten (värmeställdon öppnar) Nummer 3 i display, Reläkontakt vid klämma Y2 sluten (värmeställdon stänger) Nummer 4 i display, Reläkontakt vid klämma Q1 sluten (värmebärarpump i drift) Nummer 5 i display, Reläkontakt vid klämma Q3/Y7 sluten (används ej i SE) Nummer 6 i display, Reläkontakt vid klämma Y5 sluten (tappvattenställdon öppnar) Nummer 7 i display, Reläkontakt vid klämma Y6 sluten (tappvattenställdon stänger) Nummer 8 i display, Reläkontakt vid klämma Q7/Y8 sluten (används ej i SE) Nummer 9 i display, Reläkontakt vid klämma K6 sluten (används ej i SE) Nummer 10 i display, Reläkontakt vid klämma K7 sluten (används ej i SE) 5/8 Siemens SE1G2512sv12 Building Technologies

15 Building Technologies Råd idrifttagning Regulator för fjärrvärmecentral med värmeoch tappvarmvattenkrets RVD144/109-A För anläggning med VVC-pump Avsluta egenprovning: Välj annan menyrad Tryck valfri driftprogramknapp Automatiskt efter 8 min. Pumpstyrning Cirkulationspumpen för värmebäraren är fabriksinställd i läge behovsstyrd och pumpen blockeras via ECO-funktion (dynamisk pumpstyrningsfunktion) vid ute temp >+17ºC. Pumpen motioneras automatiskt vid stillestånd. Fältprodukter Energilöst stängda styrventiler /fjäderåtergång Glöm ej att ansluta 230VAC till plint 21 på ställdonet. Vid fjäderåtergång kör ställdonet (via relätest, menyrad nivå 142) mot öppna, bryt därefter spänningsmatningen och kontrollera att ställdonet stänger med fjäderkraft. Sekvensreglering/flera styrventiler går i sekvens Ställ in mikrobrytare och kom ihåg att styrventilen med minsta kvs-värdet alltid skall öppna först. Kör hela sekvensen (via relätest) från öppna till stänga så att båda ställdonen går till sina resp. ändlägen. Värmekurva Exempel på olika värmekurvor som kan ställas in och som anpassas beroende på lägsta dimensionerande utetemperatur LUT samt värmebärarens systemtemperatur. OBS! Man kan även välja en kurva som ligger mellan de olika förvalda värmekurvorna. Värmekurvan ändras på slutanvändarnivå, menyrad 5. Fabriksinställning/defaultvärde är värmekurva 1,25 (som passar de flesta nybyggda hus i syd- och mellan Sverige). Ställ in korrekt värmekurva baserad på uppgifter om anläggningens systemtemperatur och lägsta utetemperatur med + - knapparna. Systemtemperaturen för värmebäraren varierar beroende på fastighetens ålder, systemteknik för värme eller golvvärme samt vilken uppvärmningsform som är aktuell: Fjärrvärme, olje- gas- eller elpanna, värmepump eller en kombination. Exempel på olika systemtemperaturer: 80/60ºC, 60/40ºC, 55/40ºC eller lågtemperatursystem för golvvärme där temperaturen varierar typ: 40/30ºC eller 35/30ºC beroende på golvmaterial/effektbehov. Vid golvvärme, kontrollera alltid med golvvärmeleverantören. Lägsta utetemp LUT, ex: Malmö -14ºC, Gbg -18ºC, Sthlm -20ºC, Östersund -30ºC. Anpassa värmebärarens framledningstemperatur vid LUT och välj värmekurva, 6/8 Siemens SE1G2512sv12 Building Technologies
