DH551F/DH550F/DL550F Dubbelsidig bildskärm Användarhandbok

Transkript

1 DH551F/DH550F/DL550F Dubbelsidig bildskärm Användarhandbok

2 Friskrivningsklausul BenQ Corporation ger inga uttryckta eller underförstådda garantier avseende innehållet i detta dokument. Dessutom förbehåller sig BenQ Corporation rätten att vid varje given tidpunkt revidera denna publikation och göra ändringar i innehållet utan någon skyldighet att meddela någon om en sådan revidering eller ändring. Copyright Copyright 2015 BenQ Corporation. Med ensamrätt. Ingen del av denna publikation får reproduceras, spridas, skrivas av, lagras i ett inhämtningssystem eller översättas till något annat språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från BenQ Corporation.

3 Innehåll Innehåll 3 Friskrivningsklausul... 2 Copyright... 2 Viktiga säkerhetsanvisningar... 4 Förebyggande säkerhetsåtgärder och underhåll... 4 Användning... 6 Förpackningens innehåll... 9 Uppackning... 9 Packlista Översikt Konfigurera bildskärmen Placera bildskärmen med framsidan vänd uppåt Ta bort I/O-panelerna på sidorna Ta bort panelen på undersidan Ansluta strömaggregatet till bildskärmen Ansluta HDMI-kablar och kontaktdon Sätta tillbaka panelen på undersidan och I/O-panelerna Ansluta nätsladden Använda fjärrkontrollen OSD-meny Felsökning Specifikationer Produktens mått /19/15

4 4 Viktiga säkerhetsanvisningar Viktiga säkerhetsanvisningar Förebyggande säkerhetsåtgärder och underhåll Användning av andra kontrollmekanismer, justeringar eller tillvägagångssätt än de som anges i denna dokumentation medför risk för att utsättas för elektrisk stöt, elektriska risker och/eller mekaniska risker. Läs och följ dessa anvisningar när du ansluter och använder bildskärmen: Drift Placera bildskärmen skyddat från direkt solljus och på avstånd från spisar eller andra värmekällor. Ta bort alla föremål som skulle kunna falla in genom ventilationsöppningarna i nätaggregatslådan eller blockera avkylningen av elektroniken i bildskärmen. Blockera inte ventilationsöppningarna i nätaggregatslådan. Se till att nätsladdens kontaktdon och eluttaget är lättåtkomliga när du väljer en plats för bildskärmen. När du har stängt av bildskärmen genom att dra ur nätsladden måste du vänta i 6 sekunder eller längre innan du ansluter nätsladden igen för normal drift. Använd alltid en nätsladd som är godkänd av BenQ. Om du blir av med nätsladden ska du kontakta ditt lokala servicecenter. Utsätt inte bildskärmen för kraftiga vibrationer eller stötar under drift. Slå inte till och tappa inte bildskärmen vid drift eller transport. Sörj för att anslutningen är jordad innan nätsladden ansluts till eluttaget. Och varje gång du ska koppla bort anslutningen till jord, gör då alltid detta efter att ha kopplat bort nätsladden från eluttaget. Underhåll Skydda bildskärmen från skador och utsätt inte bildskärmen för överdrivet tryck. Koppla ur bildskärmen från eluttaget om du inte ska använda den under en längre period. Koppla ur bildskärmen om du behöver rengöra den med en lätt fuktad tygduk. När skärmen är avstängd kan den torkas med en torr tygduk. Använd aldrig organiska lösningsmedel som t.ex. alkohol, eller ammoniakbaserade medel för att rengöra bildskärmen. För att undvika risk för stötar eller permanent skada på utrustningen, utsätt inte bildskärmen för damm, regn, vatten eller extremt fuktiga miljöer. Blir bildskärmen våt ska du så snart som möjligt torka den med en torr tygduk. Om vatten eller något annat ämne hamnar inuti bildskärmen ska du omedelbart stänga av strömmen och koppla ur nätsladden från eluttaget. Avlägsna sedan ämnet eller vattnet. Förvara eller använd inte bildskärmen i miljöer där den utsätts för hetta, direkt solljus eller extrem kyla.

5 Viktiga säkerhetsanvisningar 5 Läs och följ dessa anvisningar när du ansluter och använder bildskärmen Koppla ur bildskärmen från eluttaget om du inte ska använda den under en längre period. Koppla ur bildskärmen om du behöver rengöra den med en lätt fuktad tygduk. När skärmen är avstängd kan den torkas med en torr tygduk. Använd dock aldrig alkohol, lösningsmedel eller ammoniakbaserade vätskor. Placera bildskärmen skyddat från direkt solljus och på avstånd från spisar eller andra värmekällor. Ta bort alla föremål som skulle kunna falla in genom ventilationsöppningarna eller blockera avkylningen av elektroniken i bildskärmen. Blockera inte ventilationsöppningarna i nätaggregatslådan. Håll bildskärmen torr. För att undvika elektrisk stöt ska du inte utsätta den för regn eller alltför mycket fukt. När du har stängt av bildskärmen genom att dra ur nätsladden måste du vänta i 6 sekunder eller längre innan du ansluter nätsladden eller DC-strömsladden igen för normal drift. Se till att nätsladdens kontaktdon och eluttaget är lättåtkomliga när du väljer en plats för bildskärmen. Kontakta en servicetekniker om bildskärmen inte fungerar normalt efter att du har följt anvisningarna i den här handboken.

6 6 Viktiga säkerhetsanvisningar Användning Vänd inte ventilationsöppningarna i nätaggregatslådan uppochner som på bilden nedan. Ventilationsöppningarna i nätaggregatslådan. Ventilationsöppningarna i nätaggregatslådan. Det är förbjudet att vända ventilationsöppningarna i nätaggregatslådan uppochner. Det är förbjudet att luta lådan.

7 Viktiga säkerhetsanvisningar 7 När bildskärmen används som på bilden nedan får du inte öppna panelen med I/O-portarna på "undersidan". Öppna inte panelen till "undersidans" I/O-portar.

8 8 Viktiga säkerhetsanvisningar Förebyggande säkerhetsåtgärder för fjärrkontroll Fjärrkontrollens av/på-funktion fungerar bara när den är riktad mot bildskärmens framsida. Övriga funktioner fungerar på bägge sidor. För att skilja framsidan från baksidan kan du titta på sidoetikettens streckkod. Streckkoden sitter närmast framsidan och serienumret är närmast baksidan. Namnet på streckkoden nedan är bara ett exempel. Framsida Baksida Streckkoden sitter närmast framsidan. Sensor för fjärrkontroll Ansluta ström till enheten Installera bildskärmen nära eluttag för lättare åtkomst till strömkällan.

9 Förpackningens innehåll 9 Förpackningens innehåll Uppackning Produkten är förpackad i en kartong tillsammans med dessa standardtillbehör. På grund av bildskärmens storlek och vikt rekommenderar vi att minst två personer flyttar den tillsammans. När du har öppnat kartongen ska du kontrollera att allt innehåll finns med och är i fullgott skick.

10 10 Förpackningens innehåll Packlista Dubbelsidig bildskärm x 1 Strömaggregat x 1 (med 24 V-kabel och 12 V-kabel) Nätsladd x 1 Fjärrkontroll x 1 (Batteri: CR V) HDMI-kabel x 2

11 Förpackningens innehåll 11 Översikt Bildskärmen uppifrån Bildskärmen snett från sidan Bildskärmen framifrån Bildskärmen från sidan

12 12 Förpackningens innehåll Nr Namn Dubbelsidig bildskärm Bildskärmsenhet Dubbelsidig fjärrkontrollsensor Använd de 8 hålen (4 på varje sida) I/O-panel x 3

13 Konfigurera bildskärmen Placera bildskärmen med framsidan vänd uppåt Konfigurera bildskärmen 13 Streckkoden sitter närmast framsidan. När framsidan är vänd uppåt syns bildskärmens skruv till vänster om I/O-panelen. Se Förebyggande säkerhetsåtgärder för fjärrkontroll på sidan 8 för mer information om hur du identifierar vilken sida som är framsida och baksida.

14 14 Konfigurera bildskärmen Ta bort I/O-panelerna på sidorna Ta bort I/O-panelerna genom att skruva loss 3 skruvar (M3 x 6 mm).

15 Konfigurera bildskärmen 15 Ta bort panelen på undersidan Ta bort panelen på undersidan genom att skruva loss 10 skruvar (M3 x 6 mm). Streckkoden sitter närmast framsidan. Se Förebyggande säkerhetsåtgärder för fjärrkontroll på sidan 8 för mer information om hur du identifierar vilken sida som är framsida och baksida.

16 16 Konfigurera bildskärmen Ansluta strömaggregatet till bildskärmen 2 Strömaggregat 1 12 V * 1 gul kabel (8 stift) 24 V * 1 röd kabel (10 stift) Dubbelsidig bildskärm V * 1 röd kabel (10 stift) 12 V * 1 gul kabel (8 stift) Nr. 1 2 Namn Anslut 12 V-strömkabeln (8 stift) Anslut 24 V-strömkabeln (10 stift)

17 Konfigurera bildskärmen 17 Ansluta HDMI-kablar och kontaktdon Anslut två HDMI-kablar till kabinettet och försäkra dig om att alla kontaktdon på kablarna sitter ordentligt fast i jacken. Huvudsignalkälla är HDMI 1. Försäkra dig om att HDMI 1 är korrekt ansluten innan du ansluter HDMI 2. HDMI HDMI Framsida Baksida

18 18 Konfigurera bildskärmen Sätta tillbaka panelen på undersidan och I/O-panelerna 1. Sätta tillbaka panelen på undersidan och dra åt 10 skruvar (M6 x 30 mm). 2. Sätta tillbaka andra I/O-paneler som inte används med åtdragna skruvar.

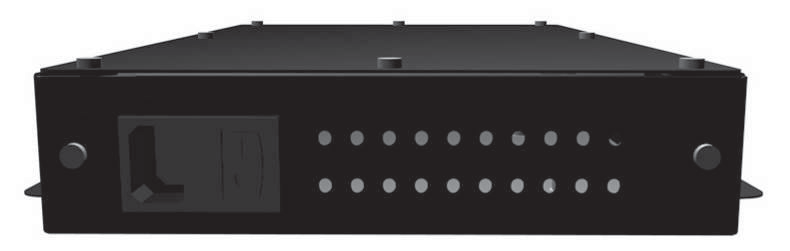

19 Konfigurera bildskärmen 19 Ansluta nätsladden Anslut nätsladden och slå på AC-strömbrytaren. Strömaggregat AC in / brytare

20 20 Konfigurera bildskärmen Använda fjärrkontrollen Nr. Namn Beskrivning Power Tryck här för att slå av/på. MENU Tryck här för att öppna menyn OSD-inställningar. Tryck här för att gå uppåt i menyn OSD-inställningar. Tryck här för att gå nedåt i menyn OSD-inställningar. EXIT Tryck här för att avsluta menyn/valet. De knappar som inte anges ovan saknar fjärrkontrollsfunktioner.

21 Konfigurera bildskärmen 21 OSD-meny Tryck på MENU för att öppna menyn OSD-inställningar " " eller " " för att välja objektet. Tryck på MENU för att öppna undermenyn. Tryck på EXIT för att avsluta. Menyn Luminance (Luminans) Tryck på MENU för att välja ett av följande och tryck sedan på " " eller " " för att välja önskad nivå. Tryck på EXIT när du är klar. Alternativ Beskrivning Brightness1 (Ljusstyrka1) Range (Inställningsområde): 0~100. Contrast (Kontrast) Range (Inställningsområde): 0~100.

22 22 Konfigurera bildskärmen Menyn Color (Färg) Tryck på MENU för att välja ett av följande och tryck sedan på " " eller " " för att välja önskad nivå. Tryck på EXIT när du är klar. Namn Color Temperature (Färgtemperatur) Red (Röd) 0~100 Green (Grön) 0~100 Blue (Blå) 0~100 Beskrivning Range (Inställningsområde): 6500K, 9300K, 11500K, User Define (Användardefinierat). Om du väljer User Define (Användardefinierat) går det att justera gain (förstärkning) och offset (förskjutning) för röd, grön och blå.

23 Konfigurera bildskärmen 23 Menyn OSD setting (OSD-inställningar) Tryck på MENU för att välja ett av följande och tryck sedan på " " eller " " för att välja önskad nivå. Tryck på EXIT när du är klar. Namn Beskrivning Horizontal (Horisontell) Default (Standard): 50 Vertical (Vertikal) Default (Standard): 50 Transparency (Transparans) Default (Standard): 0 OSD Time Out (OSD-tidsgräns) Default (Standard): 50 OSD Rotation (OSD-rotation) 0(0 ), 1(90 ), 2(270 ), 3(360 )

24 24 Konfigurera bildskärmen Menyn Setup (Konfiguration) Tryck på MENU för att välja ett av följande och tryck sedan på " " eller " " för att välja önskad nivå. Tryck på EXIT när du är klar. Namn Language (Språk) Input (Ingång) Display Size (Skärmstorlek) Reset (Återställ) Beskrivning English/Español/Français/Deutsch/Italiano/ Português/Русский/ 简体中文 / 日本語 / 繁體中文 HDMI1/HDMI2 Full Screen (Helskärm)/Smart Fit (Anpassa)/4:3/ Smart4:3 (Anpassa4:3) No/Yes (Nej/Ja)

25 Felsökning 25 Felsökning Symptom Möjlig orsak Åtgärd Ingen bild. 1. Nätsladden är bortkopplad. 2. Huvudströmbrytaren på bildskärmens baksida är inte påslagen. 3. Den valda ingången saknar anslutning. 4. Bildskärmen är i vänteläge. Bildskärmen visar störningar, eller hörbart brus. Onormala färger. Bilden är förvrängd med onormala mönster. Det visas en kvardröjande bild på bildskärmen även efter att den har stängts av. Orsakas av elektriska apparater i omgivningen eller lysrör. Signalkabeln är inte ordentligt ansluten. 1. Signalkabeln är inte ordentligt ansluten. 2. Ingångssignalen överstiger bildskärmens kapacitet. En orörlig bild har visats för länge. Anslut nätsladden. Se till att strömbrytaren är påslagen. Anslut en signalanslutning till bildskärmen. Flytta bildskärmen till en annan plats för att se om störningarna minskar. Försäkra dig om att signalkabelns kontaktdon sitter ordentligt ansluten i kontakten på bildskärmen. 1. Försäkra dig om att signalkabeln sitter ordentligt ansluten. 2. Kontrollera videosignalkällan för att se om den överstiger bildskärmens kapacitet. Verifiera specifikationerna för ingångssignalen. Visa inte orörliga bilder under längre tidsperioder eftersom det kan medföra att bilden kvardröjer permanent på bildskärmen.

26 26 Specifikationer Specifikationer LCD-bildskärm 55 tum Anslutningar Bildskärmsenhet Strömförsörjning Förpackning Miljöförhållanden Tillval Alternativ Specifikationer Modellnamn DH551F DH550F DL550F Skärmstorlek 55 tum (diagonalt) Upplösning 1920 x 1080 (pixlar) Visningsområde 1209,6 (H) x 680,4 (V) Kontrastförhållande 3000:1 Ljusstyrka 700 cd/m 2 / 450 cd/m 2 / 450 cd/m 2 / 700 cd/m cd/m cd/m 2 Betraktningsvinkel 178 (H); 178 (V) Färgomfång 72% Ytbehandling Dimma 11%, 3 H HDMI*2 Mått Vikt Material Ytbehandling Inmatning Energiförbrukning Ljuskälla Mått Vikt Mått Vikt 1515,9 x 856,8 x 23,4 mm 45,5 KG SECC Svartmålad AC V, Hz, 2,7 A 230 W (typvärde) LED 600 x 370 x 42 mm 4 KG 1618 x 970 x 249 mm 56,5 KG Driftstemperatur 0 ~ 40 C Luftfuktighet vid drift 20% ~ 80% IPC

27 Produktens mått 27 Produktens mått A,B,C: I/O-paneler
