1 medemagruppen Bruksanvisning Swing Dusch- och toalettstol

2 Bästa kund! Vi tackar för förtroendet och för köpet av vår produkt. Innan du använder produkten för första gången vill vi be dig att läsa igenom användnings- och säkerhetsanvisningarna. Dessa anvisningar ska sedan alltid följas när produkten används. Med förbehåll för tekniska förändringar. Viktig information! Denna bruksanvisning ska alltid förvaras tillsammans med produkten. Gör ev. en kopia för säkerhets skull. Ditt Minicrosser Bruksanvisning Swing 2

3 Innehåll Innehåll Sidan Allmänna anvisningar 4 Säkerhetsanvisningar 4 Användningsanvisningar 4 Hantering Låsning av dusch- och toalettstolen 5 Inställning av sittvinkeln 5 Inställning av sitshöjden 6 Tillbehör Toalettskål 6 Huvudstöd 7 Fotstöd 7 Monteringsanvisning fotremmar 8 Montering höftbält 9 Bord med stoppade armstöd 10 Glidskydd med integrerat stänkskydd 10 Tvådelad PU-inläggsstoppning 11 Skötsel och underhåll 11 Avfallshantering 12 Tekniska data 12 Konstruktion 12 Garanti 13 Bruksanvisning Swing 3

4 Allmänna anvisningar/säkerhetsanvisningar/användningsanvisningar Allmänna anvisningar Swing är en stabil dusch- och toalettstol för användning i hemmet eller på institutioner. Tack vare stolens anatomiskt utformade sittskål ger den särskilt bra stöd för barn och ungdomar. Den kan användas som toalettstol och som duschstol och erbjuds i fem storlekar. Som toalettstol kan den placeras över en toalett eller användas fristående med en toalettskål. Stolens sittvinkel kan ställas in för aktivt och passivt sittande med en gastrycksfjäder. Inställningen av sittvinkeln görs med en fotpedal. Sitshöjden kan ställas in. Huvudstödet kan vinklas och ställas in i höjdled beroende på användarens längd. Stolen har dessutom ett fotstöd där knävinkel, höjd och fotvinkel kan ställas in. Fotstödet kan även vikas undan.till stöd för överkroppen monteras ett stoppat stödbord av rostfritt stål i skålramen. För tryckkänsliga personer erbjuds en tvådelad inläggsstoppning. Säkerhetsanvisningar Korrekt användning av produkten kräver att vårdaren noga sätter sig in i dess funktioner. Höftbältet skall alltid sitta så stramt att brukaren inte kan glida ur stolen. Om Swing används utan benstöd, ökar risken för att brukaren kan glida ur stolen. I dessa situationer måsste brukaren vara under konstant uppsyn, sittande i stolen. Ha alltid brukaren under uppsyn, medans brukaren sitter i produkten. Produkten är inte avsedd för transport av personer. Uppgifter om tillåten maxvikt för användaren finns i punkten "Tekniska data" i den här bruksanvisningen. Användaren får inte komma i kontakt med de rörliga delarna medan stolen ställs in. Användningsanvisningar Swing kan användas som toalettstol över en toalett eller fristående med en toalettskål eller som duschstol. Observera följande: Över toaletten Öppna toalettlocket och fäll upp ringen. Anpassa sittskålens höjd till toaletten. Avlägsna toalettskålen. Kör in toalettstolen baklänges över toaletten och lås hjulen. Fristående Fristående kan Swing enbart användas med en toalettskål. Som duschstol Swing är tillverkad av vattentåligt material och kan därmed användas som duschstol. Bruksanvisning Swing 4

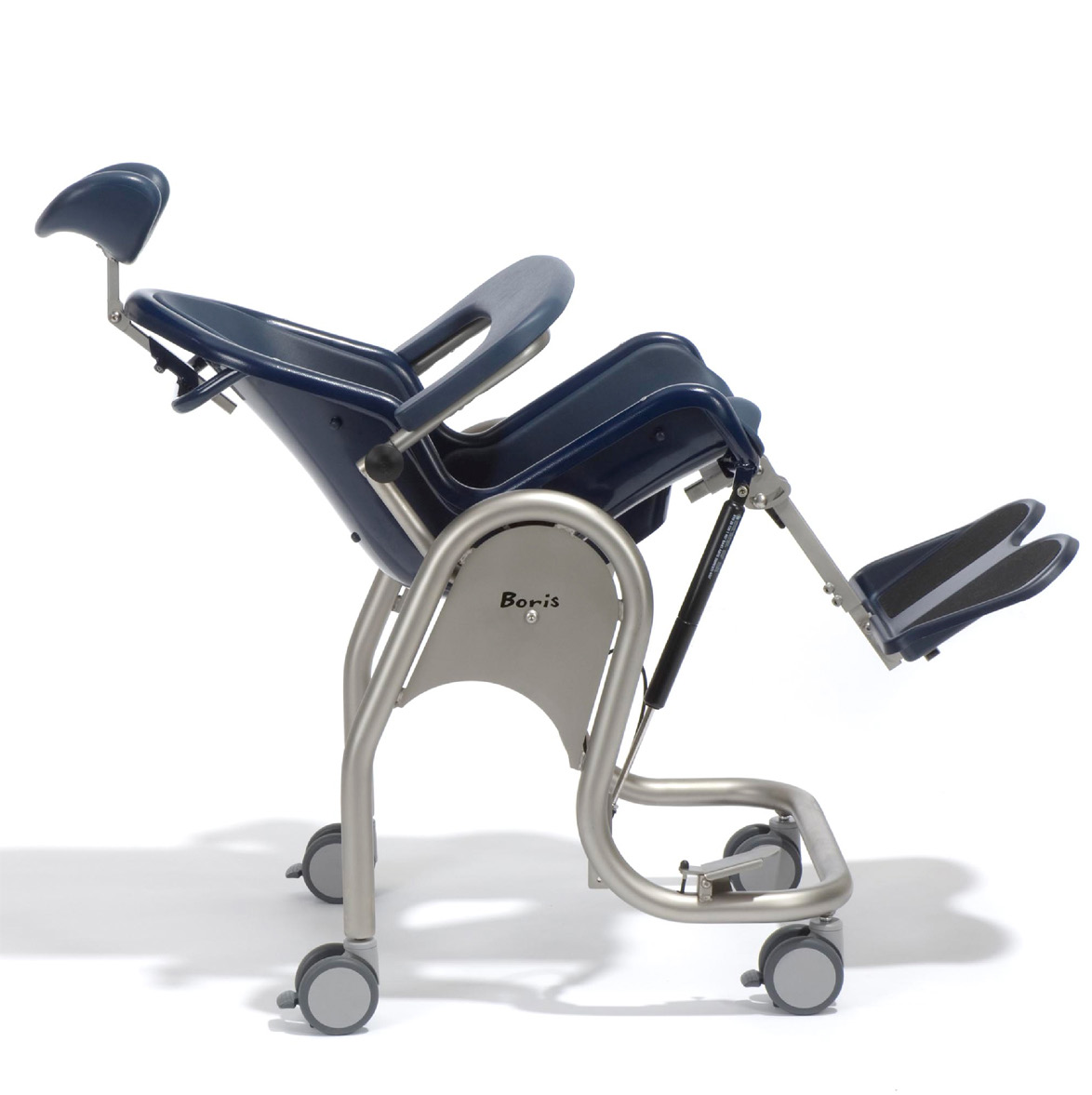

5 Låsning av duschstol (hjul)/inställning av sittvinkel Hantering Låsning av dusch- och toalettstolen Lås produkten genom att bromsa de fyra hjulen så att den inte kan rulla iväg av misstag. Bromsa/låsa hjulen (med foten): Låsa upp hjulen: Bromsa/låsa hjulen Observera! Bromsen fungerar enbart som skydd mot att stolen rullar på jämna underlag. Låsa upp hjulen Inställning av sittvinkeln Sittskålen kan lutas steglöst från (-) 5 aktivt till 30 passivt sittande. Tryck fotpedalen på underredet <pil> framåt åt höger i körriktningen. Då kan sittskålen genom lätt tryck eller drag lutas i önskad vinkel. Släpp fotpedalen. Fotpedalen kan låsas med dragsprinten (finns på fotpedalens insida) mot oönskad aktivering. Vrid då dragsprinten tills den låser fast. Du kan underlätta låsningen genom att röra lätt på fotpedalen. Lås upp genom att dra ut dragsprinten och vrida den ett fjärdedels varv. Bruksanvisning Swing 5

6 Inställning av sitshöjden/toalettskål Inställning av sitshöjden Sitshöjden kan ställas in i steg om 2,5 cm. Du måste då först lossa de båda hattmuttrarna <pilar> på fästena mellan skål och underrede på båda sidor. Nu kan du ställa in sittskålens höjd via hålraden. Dra sedan åt muttrarna igen. Nu måste du justera gastrycksfjädern (bild nedan) så att sitsvinkeln är korrekt inställd. Lossa skruven i gastrycksfjäderns fäste <pil> helt ur gängplattan och sätt tillbaka i korrekt höjd. Varning! Ingen får lov att sitta i stolen när denna inställning görs. Tillbehör Toalettskål Toalettskålen förs in bakifrån under sittskålen till anslaget. Tack vare den exakta passformen är skålen automatiskt skyddad mot att glida ur. Varning! När toalettskålen använts ska denna och sittskålen rengöras grundligt samt desinficeras. Använd endast desin-fektionsmedel av den typ som normalt säljs i handeln. Bruksanvisning Swing 6

7 Huvudstöd/fotstöd Huvudstöd Lossa på skruv A, för ner nackstödfästet i fyrkantsprofilen. Dra sedan åt skruv A i önskad höjd. Huvudstödet kan vinklas och ställas in i höjdled beroende på användarens längd. C B Inställning i höjdled: Lossa skruv A och ställ in höjden. Vinkling: Lossa skruv B och C och justera huvudstödet. A Varning! Dra åt skruvar och förskruvningar grundligt efter alla inställningar. B Fotstöd Fotstödet kan ställas in med avseende på knävinkel, fotvinkel och höjd och det kan enkelt vikas undan så att det blir lättare att ta sig i och ur stolen. A Inställning i höjdled: Lossa ställskruv A och ställ in höjden. Inställning av knävinkel: Lossa spännspak B. Inställning av fotvinkel: Lossa först stoppmutter C, dra sedan ställskruv D inåt eller utåt för att ställa in fot-vinkeln. Dra till sist åt stoppmuttern grundligt igen. Varning! Dra åt skruvar och spännspak grundligt efter alla inställningar. D C Bruksanvisning Swing 7

8 Fotplattan Monteringssatsen innehåller följande: Monteringssatsen inneholder følgende: - 2 stk. fotremmer fotremmar med spenner spänne och og maljehull öljetthåll --22 stk. stk. M6 insexskruvar skruer/ unbrako skruer --22 stk. stk. M6 låsmuttrar låsemutter --22 stk. stk. M6 brickor planskive 1. Mät ut var brukaren bör ha fötterna fixerade på fotplattan. 2.Demontera fotplattan från stolen genom att lossa skruven under sitsen och dra ut fotplattan. 3. Borra ett 6,5 mm hål i bakkanten på fotplattan i något av de förmarkerade försänkningarna som passar brukaren. 4. Stick skruven genom öljetthålet i remmen och genom hålet i fotplattan. 5. Fäst brickan och låsmuttern på baksidan och drag åt. 6. Montera tillbaka fotplattan på stolen. Bruksanvisning Swing 8

9 Monteringsanvisning höftbälte 1. Ta av spännet och för bältesdelen genom det förberedda hålet i sittenheten (Fig1) Fig 1 2. Sätt på spännet på bältesdelen, genom att dra bältet genom första hålet, över mittspänne och ned i andra hålet (Fig.2) Fig 2 3. För bältesdelen tillbaka genom första hålet (Fig.3) Fig 3 4.Bältet är nu korrekt fäst och kommer inte lossna, eller gå igenom hålet i sittenheten (Fig.4) Fig 4 Bruksanvisning Swing 9

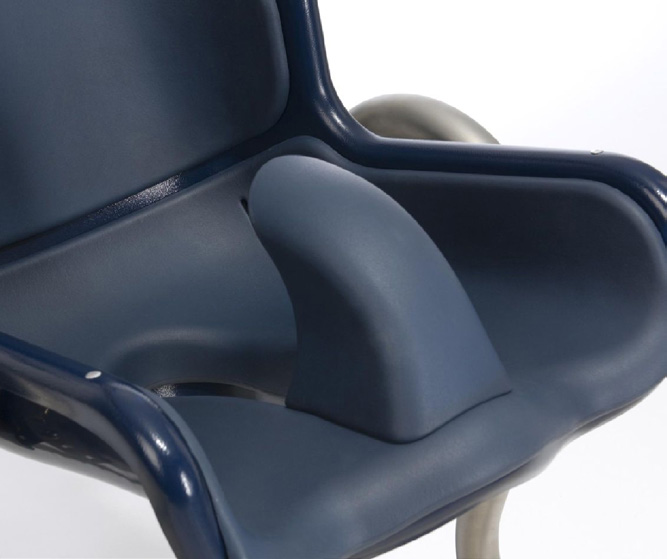

10 Bord/glidskydd Bord med stoppade armstöd, svängbart När du ska svänga undan bordet för att t.ex. göra det enklare att ta sig i och ur stolen, drar du i spärren <pil> så att bordet svängs undan till fästet till vänster på skålramen eller kan avlägsnas helt. Kontrollera att bordet låser fast ordentligt när du svänger tillbaka det. Bordet kan ställas in i höjdled. Lossa då de båda förskruvningarna <pilar> på sidorna, ställ in höjden via hålplattan och dra åt förskruvningarna igen. Det är lämpligt att demontera bordet i förväg och sedan ställa in fästena separat. Glidskydd med integrerat stänkskydd Glidskyddet sticks i med sprinten (som finns på stänkskyddets undersida) i den runda öppningen mitt fram på sittskålen och trycks nedåt tills du hör att det låser fast. Demontera stänkskyddet genom att dra uppåt med viss kraft. Bruksanvisning Swing 10

11 Tvådelad PU-inläggsstoppning För tryckkänsliga personer erbjuds en tvådelad inläggsstoppning, som enkelt kan monteras loss för t.ex. rengöring (med en mild tvållösning). Avlägsna nopporna i stoppningen från hålen i sittskålen och ta bort stoppningen. När du ska montera stoppningen igen trycks nopporna in i hålen i sittskålen. PU-inläggstoppning/skötsel och underhåll Skötsel och underhåll Precis som alla andra tekniska produkter måste Swing inspekteras regelbundet. Kontrollera därför regelbundet dusch- och toalettstolen med avseende på sprickor, brott, lösa delar eller delar som lossnat och/eller funktionsstörningar. Använd inte produkten om det inte går att garantera att en funktion kan användas på avsett sätt. Hygiensystemet bör desinficeras efter varje användning, använd servett eller vätska med maximalt upp till 10% blekmedel. Underrede: Sitsen och basen ska rengöras ordentligt vid 80 i tvätt och desinfektionssystem. Använd normalt desinfektionsmedel som säljs i handeln för desinfektion. Skölj med rent vatten och låt torka. Obs! Använd inte aggressiva rengöringsmedel, t.ex. lösningsmedel, hårda borstar etc. Vänligen se även våra generella rengörings och hygien råd. Ni finner dom på Bruksanvisning Swing 11

12 Avfallshantering/tekniska data/konstruktion Avfallshantering Produkt, tillbehör och emballage får inte slängas i hushållsavfallet. Emballage, metall- och plastdelar ska lämnas för återvinning. Kontakta myndigheterna för information om var det finns återvinningsanläggningar. Avfallshanteringen ska ske i enlighet med gällande nationella lagar. Tekniska data Material: se punkten "Konstruktion" Mått: Strl. 0 Strl. 1 Strl. 2 Strl. 3 Strl. 4 Sitsbredd fram 31 cm 36 cm 41 cm 46 cm 51 cm Sitsbredd bak 26 cm 31 cm 36 cm 41 cm 46 cm Sitsdjup 31 cm 36 cm 41 cm 46 cm 48 cm Ryggstödets höjd 49 cm 51 cm 56 cm 61 cm 65 cm Sittvinkel (-) 5-30 (-) 5-30 (-) 5-30 (-) 5-30 (-) 5-30 Kan placeras över toaletter cm cm cm cm cm med följande höjd Totalbredd 53 cm 57 cm 63 cm 67 cm 72 cm Totallängd 65 cm 65 cm 65 cm 70 cm 70 cm Maxbelastning 60 kg 80 kg 100 kg 100 kg 150 kg Denna produkt uppfyller kraven i EUdirektiv 93/42/EEG om medicintekniska produkter. Konstruktion Sittskålen är tillverkad av UV-beständig, djuppressad PE-plast. Alla metalldelar är tillverkade av rostfritt stål och är delvis pulverbelagda. Bruksanvisning Swing 12

13 Garanti I tillägg till de allmänna garantibestämmelserna lämnar vi en garanti på ramarna för den toalett-/ duschstol som levererats av oss på 3 år. Garanti Vid material- eller tillverkningsfel ersätts skadade delar kostnadsfritt. Tillverkargarantin förfaller vid förändringar och modifieringar av konstruktionen som sträcker sig utöver anpassningar till kroppsstorleken. Tekniska ändringar förbehålles. Observera! Ingen bytesrätt gäller vid specialutföranden! Ingen garanti lämnas på skador som uppkommit till följd av att vår produkt kombinerats med någon typ av produkt från tredje part. Detta kan medföra betydande skaderisker. Undantaget är om en sådan produkt uttryckligen godkänts av oss. Vi lämnar inte heller någon garanti för skador som uppkommer till följd av naturligt slitage, överbelastning, skador till följd av våld eller icke-avsedd användning. Vid reparationer gäller garantin enbart om originaldelar från Schuchmann används. Bruksanvisning Swing 13

14 Stämpel från fackhandlare: Serienr.: Producent: Schuchmann GmbH Dütestrasse 3 DE Hasbergen Germany Minicrosser AB Medemgruppen Bultgatan 28 S Kungälv Tel: Fax: Bruksanvisning Swing 14

15 Anteckningar: Bruksanvisning Swing 15

16 Minicrosser AB Bultgatan Kungälv Tel + 46 (0)
