1 TORKTUMLARE T 165 E T 165 EC T 165 EV

2 Innehåll 1 Installationsanvisning Torktumlare T 165 E 3 Infästning 3 Infästning fundament 3 Avluftning 4 Elanslutning 4 Anslutning kondensaggregat C2 4 Anslutning kanalfläkt 4 Underhåll 4 Kondensaggregat C2 4 Övrigt 4 Ventilation 4 2 Kondenspaket för Torktumlare T 165 E 5 Installation 5 3 Värmeväxlare för Torktumlare T 165 EV 6 Installation 6 4 Markbrunn för evakuering 7 5 Bruksanvisning T Reservdelslista 9 7 Schema V~3N V~3N V/440V~3N 21 8 Teknisk information 22 9 Rekommenderade tillbehör Garantibestämmelser 24 Tilläggsgaranti 25 2

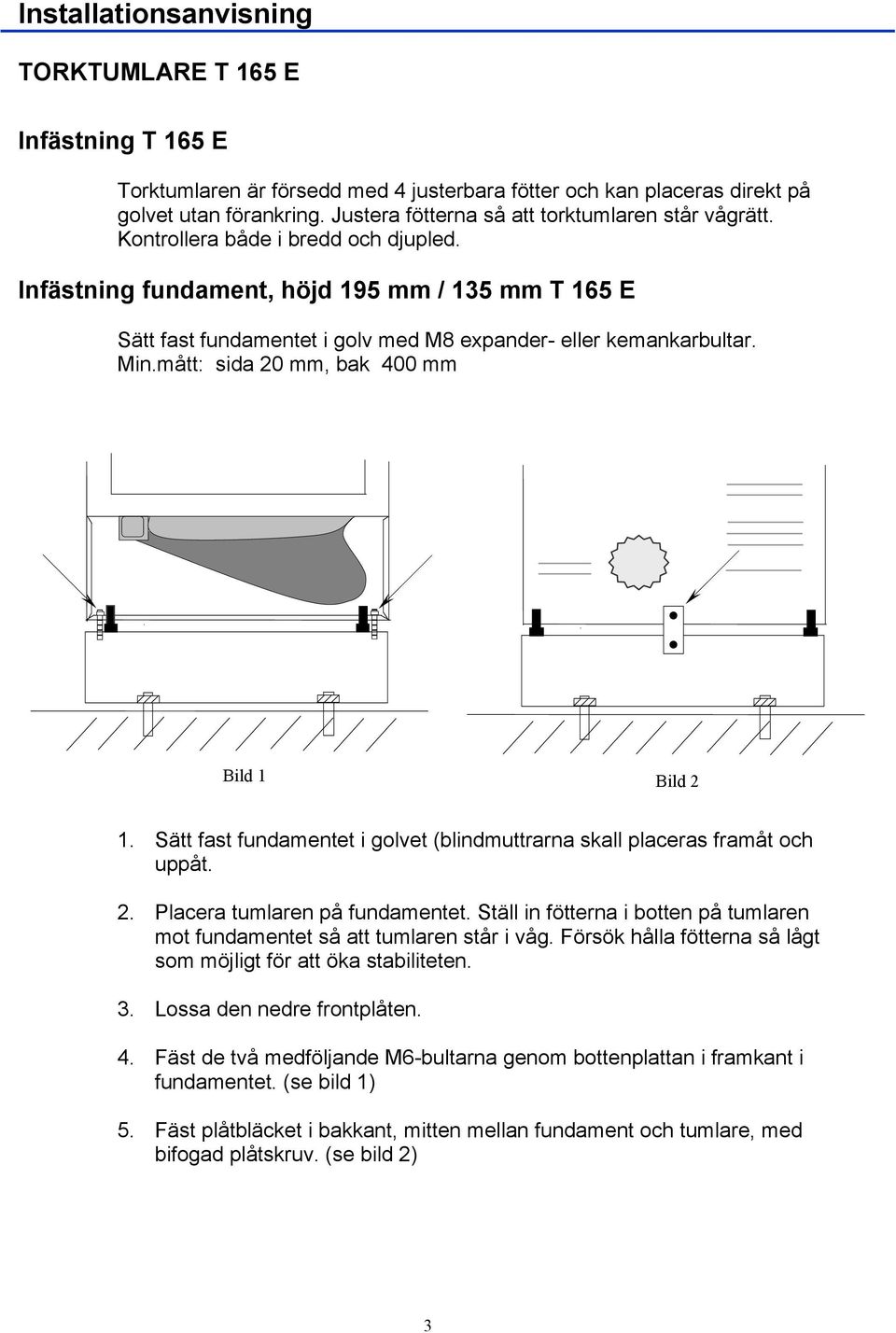

3 Installationsanvisning TORKTUMLARE T 165 E Infästning T 165 E Torktumlaren är försedd med 4 justerbara fötter och kan placeras direkt på golvet utan förankring. Justera fötterna så att torktumlaren står vågrätt. Kontrollera både i bredd och djupled. Infästning fundament, höjd 195 mm / 135 mm T 165 E Sätt fast fundamentet i golv med M8 expander- eller kemankarbultar. Min.mått: sida 20 mm, bak 400 mm Bild 1 Bild 2 1. Sätt fast fundamentet i golvet (blindmuttrarna skall placeras framåt och uppåt. 2. Placera tumlaren på fundamentet. Ställ in fötterna i botten på tumlaren mot fundamentet så att tumlaren står i våg. Försök hålla fötterna så lågt som möjligt för att öka stabiliteten. 3. Lossa den nedre frontplåten. 4. Fäst de två medföljande M6-bultarna genom bottenplattan i framkant i fundamentet. (se bild 1) 5. Fäst plåtbläcket i bakkant, mitten mellan fundament och tumlare, med bifogad plåtskruv. (se bild 2) 3

4 Ventilation T 165 E Anslutningen på torktumlaren har en diameter av 100 mm. In och avluftningskanaler ska dimensioneras för en luftmängd av 200 m 3 /h. Om flera tumlare ansluts till samma avluftningskanal bör denna dimensioneras så att luftmotståndet är det samma för alla anslutna torktumlare. Avluftningskanalen för torktumlaren bör dras separat från det övriga ventilationssystemet. Anslut tumlaren till avluftningskanalen. Max tryckfall är 80 Pa. Elanslutning T 165 E Elanslutningen skall vid den fasta installationen föregås med godkänd allpolig huvudströmbrytare, som helst ska vara försedd med signallampa. Trepolig 1,5 m 2 anslutningskabel med skyddsjordledare ska användas. Huvudsäkring 10 A, spänning 380 V, 3 N. Lösgör bakre skyddsplåten för kopplingsplinten. Anslut faser, nolla samt jorda. Anslutning kondensaggregat C 2 Drag enfas 220 V 50 Hz, med kabelgenomgång mellan kondensaggregat och tumlare. Anslut genom kabelgenomgång mot kopplingsplint på baksidan av tumlaren samt i kopplingsdosan på kondensaggregatet. Montera ventilationsslangarna mellan till- och frånluftkanalerna på tumlaren och kondenspaketet. Sträck slangarna så att dessa inte hänger under tumlarens in- och utblåsanslutningar. Anslutning kanalfläkt T 165 E Anslut 220 V 50Hz på torktumlarens baksida mot kopplingsplint. Kanalfläkten styrs genom signal från tumlarens programverk. Underhåll T 165 E Tumlarens filter i nederkanten av påfyllningsluckan ska rengöras efter varje torkning. Löpande underhåll av torktumlare skall ske minst 1 gång per halvår. Detta innefattar funktionskontroll av torktumlaren samt rengörning invändigt. Vid underlåtande av löpande rengörning gäller ej garantivillkoren. Kondensaggregat C 2 Värmeväxlaren rengörs efter behov. Lämpligt intervall är en gång per månad. Lossa ramen runt kondenspaketet och ta ut filtret samt rengör detta. Drag därefter försiktigt ut avfuktnings- kassetten och rengör under rinnande vatten. Rengör även i kondenslådan runt avloppet innan tillbakamonteringen. Övrigt T 165 EC med kondensaggregat C 2 All energi från kondensaggragatet som används vid torkning ger lokalen ett värmeöverskott. Tänk på att lokalen ska ha ordentlig till- och frånluftsventilation. Ventilation T 165 EC med kondensaggregat C 2 Den energi som används för torkning av tvätten hamnar i lokalen som värme. Lokalen kommer därför vid drift av tumlaren att få ett temperaturöverskott och ventilationsbehov. Vid temperatur på 0 0 C och en önskad rumstemperatur på C krävs en luftomsättning av 400 m 3 /h. 4

5 Kondenspaket C 2 TORKTUMLARE T 165 EC Installation Rek mm 400 mm Kondenspaketet levereras komplett och monteras på vägg bakom eller vid sidan av tumlaren. Ventilationsslangar installeras och kondensvattenrör dras till golvbrunnen. Kondenspaketet ansluts elektriskt via torktumlaren och styrs via dess start- och stoppfunktioner. Tänk på att kondensorns överskottsvärme tillförs rummet. Därför rekommenderas tillräcklig ventilation.

6 Värmeväxlare TORKTUMLARE T 165 EV Rek mm 400 mm Installation Värmeväxlaren levereras komplett och monteras på vägg bakom eller vid sidan av tumlaren. Ventilationsslangar installeras och kondensvattenrör dras till golvbrunnen. Anvisning medföljer om hur till- och frånluft ska anslutas. Finns behov av extern kanalfläkt kan denna anslutas på kopplingsplint, 220 V, 50 Hz, som styrs via tumlarens programverk. 6

7 Markbrunn för evakuering TORKTUMLARE T 165 Grundyttervägg 500 Metallgaller 500 Öppninsbart Cementrör Typ: mellandel 400 Markavloppsrör Fall mot brunn min. 3% Grus/Singel 7

8 Bruksanvisning Kapacitet 6-9 kg torr tvätt 1. Fyll trumman med tvättgods 2. Stäng luckan ordentligt 3. Välj värme och program 4. Tryck in programvred för start Programval Automatisk fuktavkänning Maskinen stannar när tvätten är klar. 1 Strykfritt 40/60 C 2 Normal 40/60 C 2 Normal 40 o / 60 o Tidstyrning Maskinen stannar efter inställd tid. 3 Välj temperatur och ställ in tiden manuellt. 40 o 1 3 Strykfritt 40 o / 60 o Tid manuellt 0 o / 40 o / 60 o 0 o 60 o PROGRAMVAL Värme Avkylning TEMPERATURVAL Viktigt! Öppna ej luckan under maskinens gång! Låt programmet gå färdigt. - OBS! Rengör alltid filtret efter torkning - 8

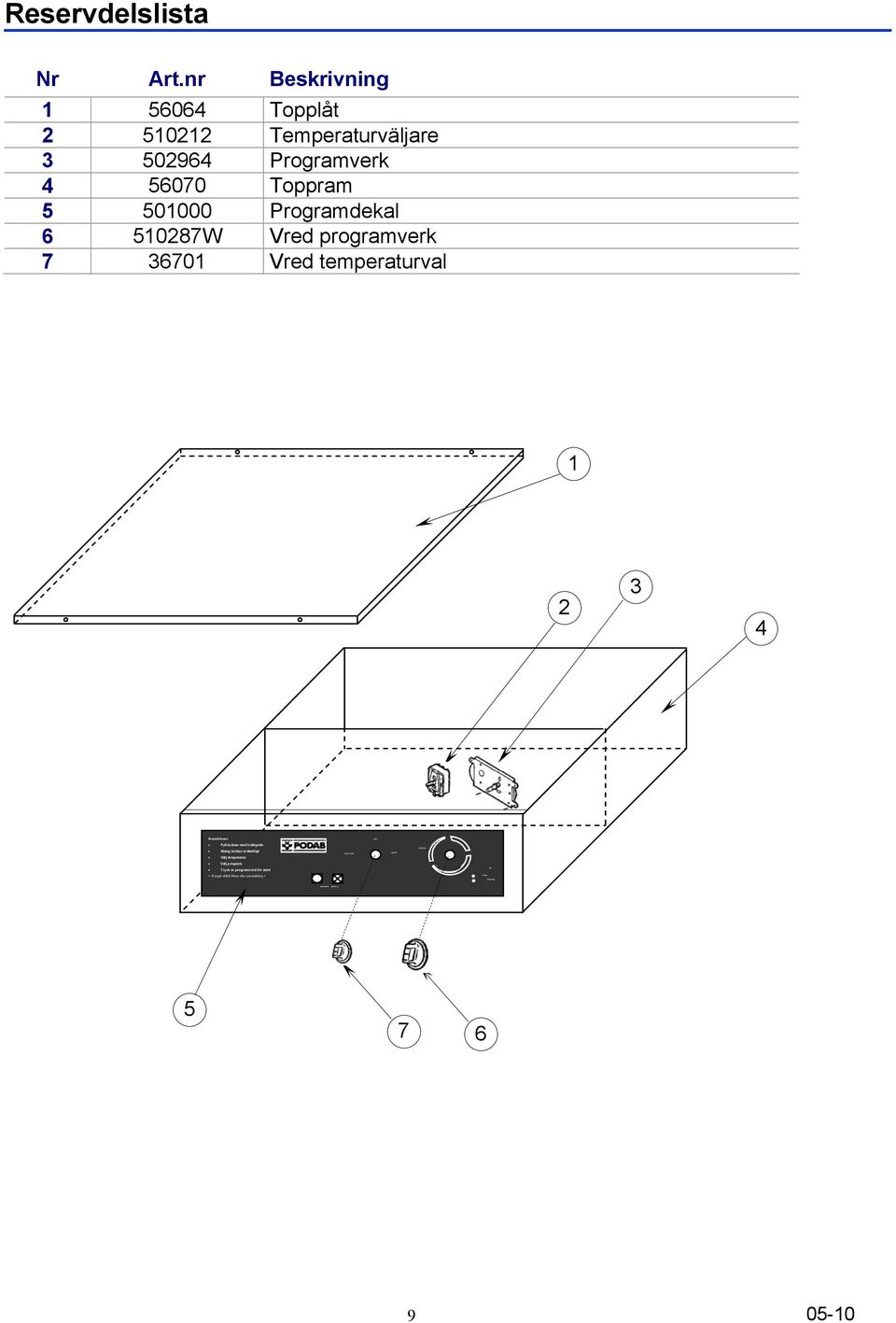

9 Kan tumlas Tumlas ej Ingen värme 40 o C 60 o C Strykfritt Tid Värme Avkylning Reservdelslista Nr Art.nr Beskrivning Topplåt Temperaturväljare Programverk Toppram Programdekal W Vred programverk Vred temperaturval Instruktioner Fyll luckan med tvättgods Stäng luckan ordentligt Välj temperatur Välj program Tryck in programvred för start Rengör alltid filtret efter användning

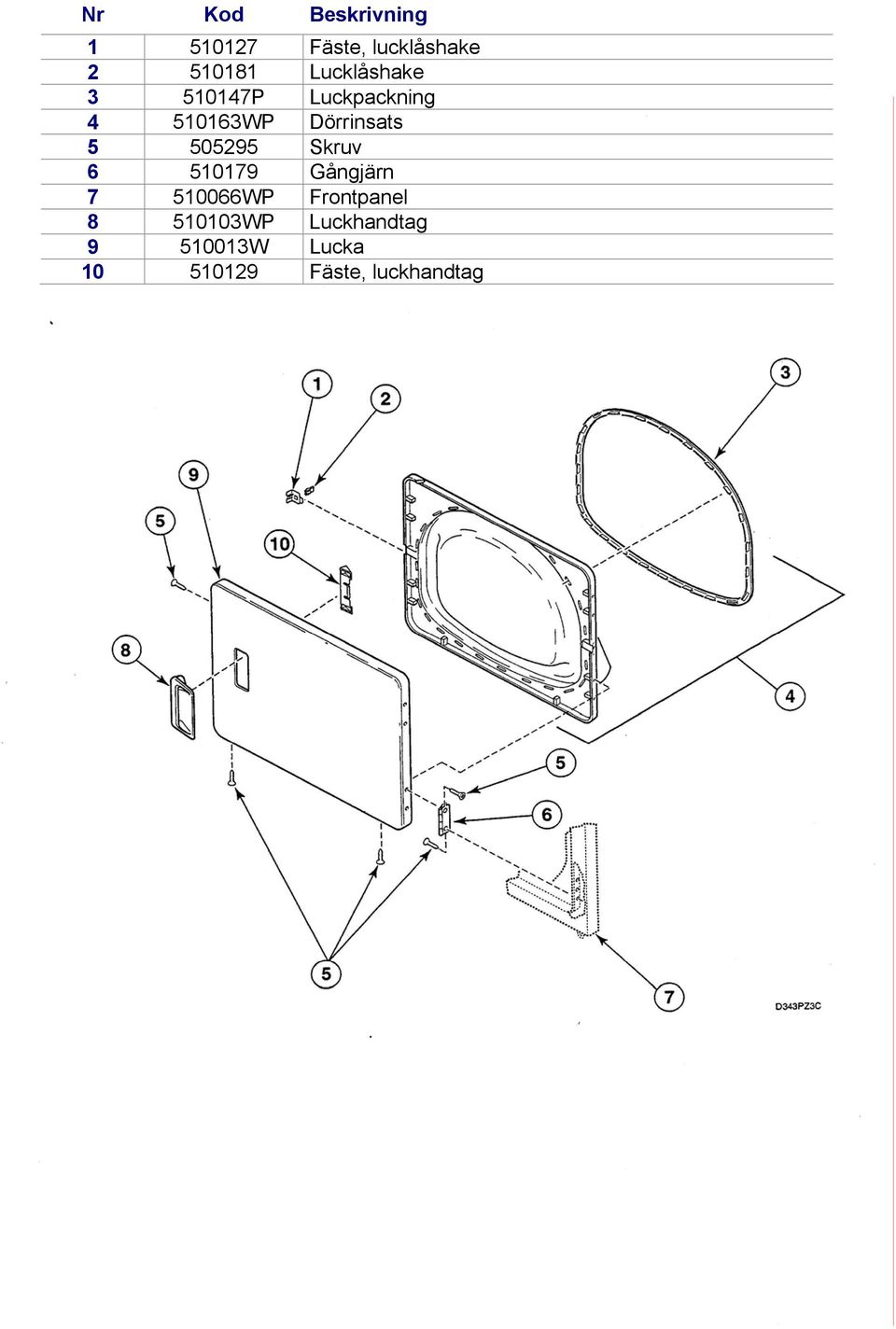

10 Nr Kod Beskrivning Fäste, lucklåshake Lucklåshake P Luckpackning WP Dörrinsats Skruv Gångjärn WP Frontpanel WP Luckhandtag W Lucka Fäste, luckhandtag

11 Nr Art.nr Beskrivning Clips Mickrobrytare, lucka Packning, frontpanel WP Frontpanel Dekal Skruv Skruv WP Sparkplåt Distans Skruv Dekal Lucklås Dekal

12 Nr Art.nr Beskrivning Packning, fläkthus Skruv P Fläktkåpa med lock T 165 / 195 MP Fläkthjul P Motor, komplett P Motorplint Fästbygel, motor Kilrep Kilremshjul, motor P3 Motorfästen Skruv Fjäder Låsmutter Arm, remsträckare Axel Bricka Kilremshjul, remsträckare Låsring Bult Remsträckare, komplett Låsmutter Motorvagga Bottenplåt Skruv Termostat, fläkthus

13 Nr Art.nr Beskrivning P Ram, front P Trumpackning Valk P Trumma Skruv Sidoplåt, höger Glidlager, plast Fästplåt, glidlager Skruv Skruv Skruv Filterkassett Filter Glidlager, filt Skruv

14 Nr Art.nr Beskrivning (endast modell med armatur) P Ram, front P Trumpackning Valk P Trumma Skruv Skruv Skruv Skruv Skruv Filterkassett Filter Glidlager, filt Glidlager, plast Skyddsglas, lampa Lampa Lamphus Fästplåt, glidlager Skruv

15 Nr Kod Beskrivning 1 W Trumpackning 2 W Skruv 3 W Ram, bakre Skruv Fästplåt P Plint Skruv P Luftkanal, komplett Sidoplåt, höger Fäste, bärrulle P Bärrulle Låsmutter Axel Låsbricka Bricka Låsring

16 Nr Art.nr Beskrivning 1 W Skruv 2 W Galler, luftkanal 3 W510025P Luftkanal, komplett 4 W Smältsäkring 5 W23222 Skruv 6 W Termostat, elementpaket 7 W10056 Elementpaket, 3x1100W 400V

17 Nr Art.nr Beskrivning 1 W56079 Distans 2 W32671 Skruv 3 W56128 Dämpare 4 W Bakplåt 5 W Fäste 6 W Skruv 7 W Dekal 8 W Plåt 9 W Skyddsplåt 10 W Dekal 11 W Anslutning, ventilationsslang 12 W Sidoplåt, höger 13 W Fot 14 W Gummi, fot 15 W Bottenplåt 16 W Sidoplåt, väster Kontaktor, 220V (ej på bild)

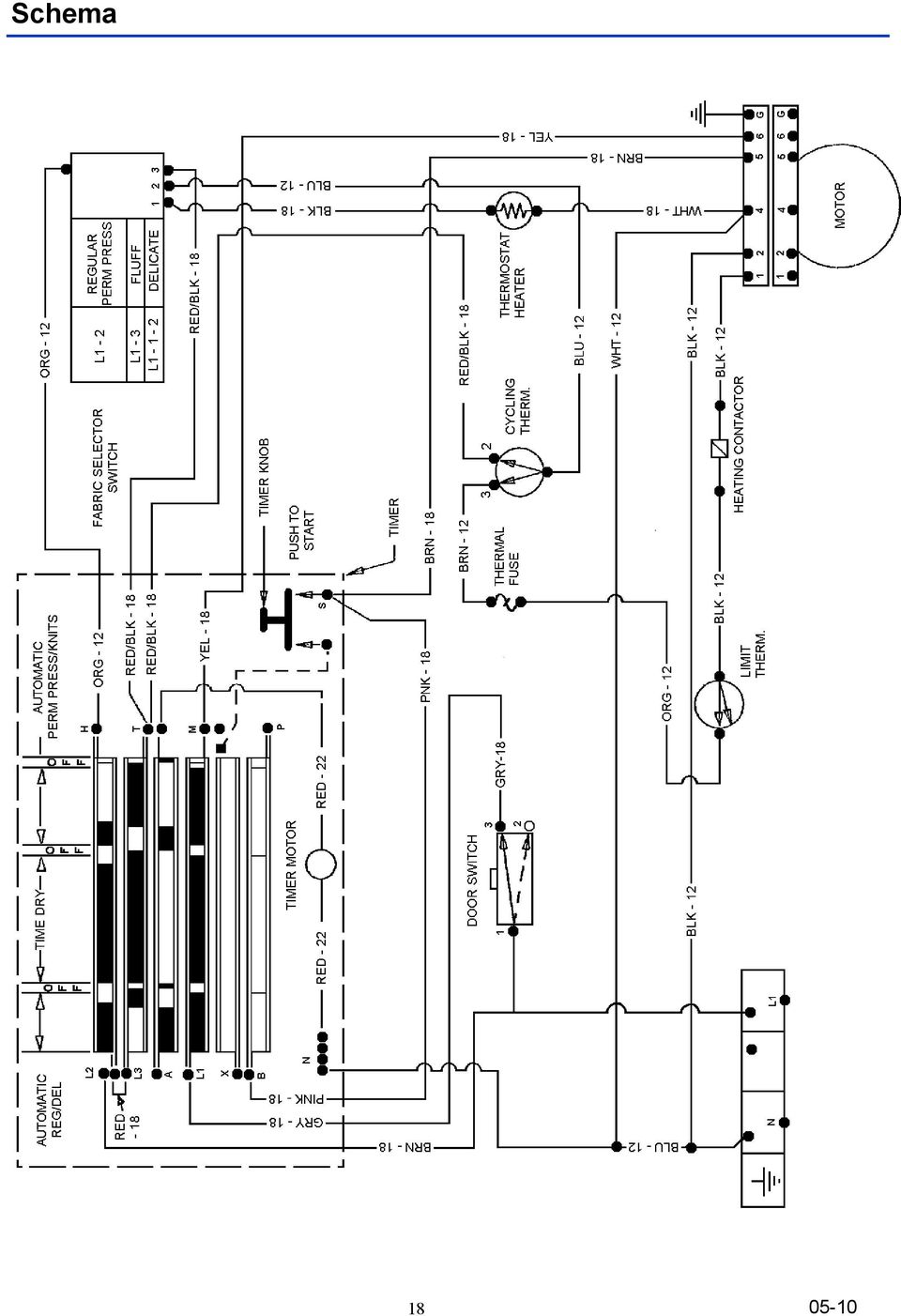

18 Schema

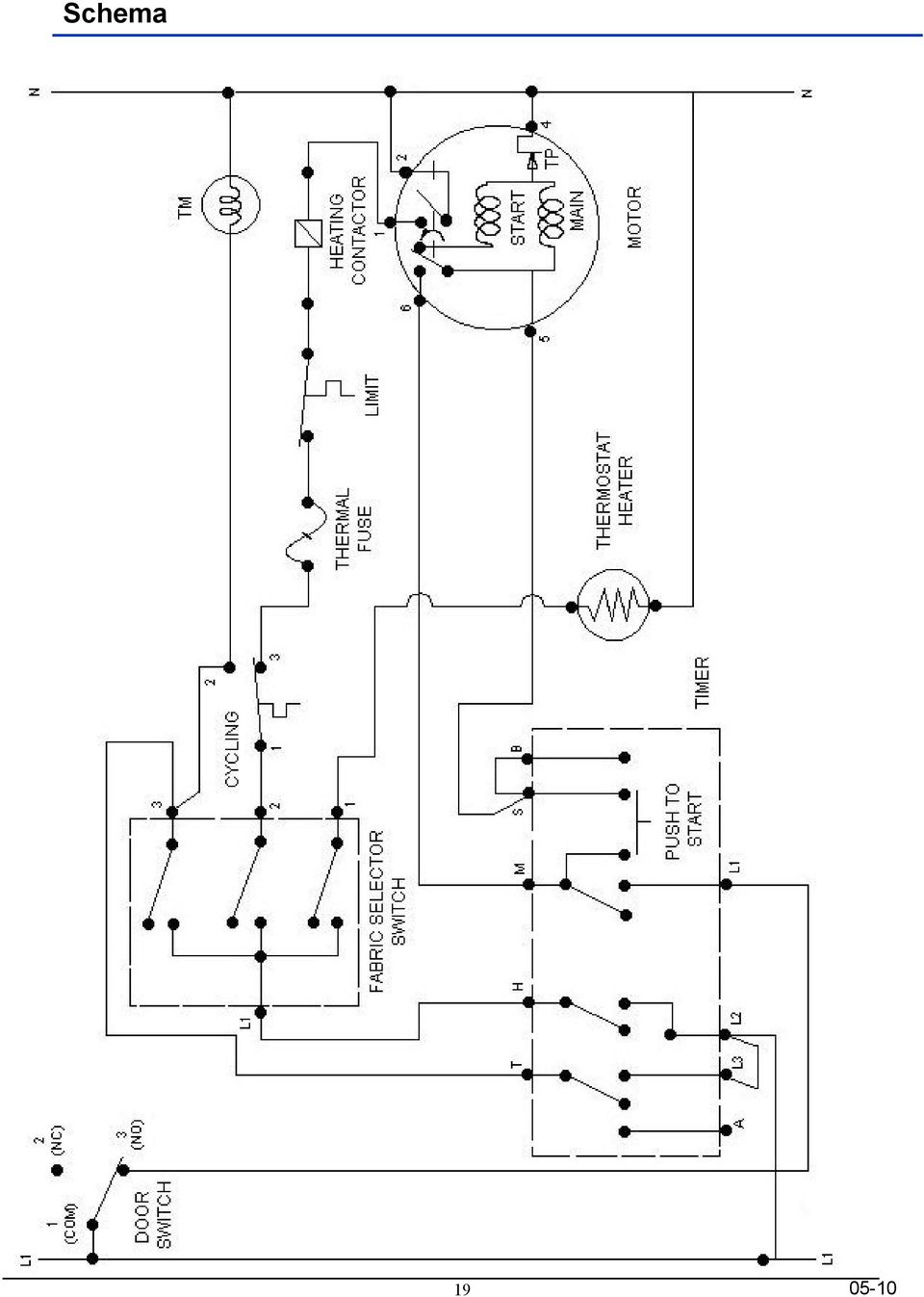

19 Schema

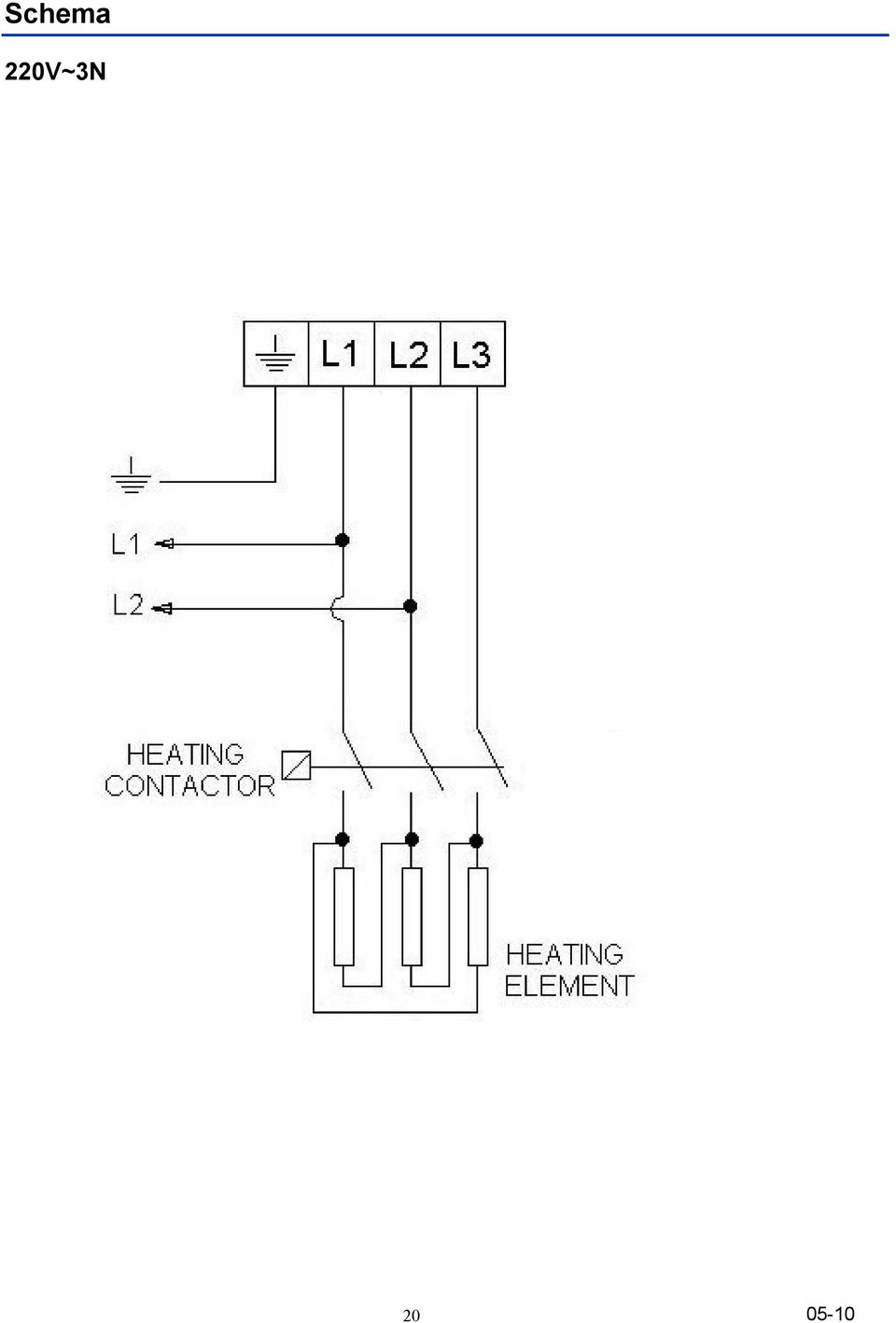

20 Schema 220V~3N

21 Schema 400V~3N

22 Schema 440V~3N

23 Teknisk information Trumvolym 193 l Kapacitet, 1:30 6,4 kg Torkkapacitet bomull/timme 12,2 kg Evakueringsanslutning Ø100 mm Evakuerad luftmängd 200 m 3 /h Värmeeffekt 3,3 kw Totaleffekt 3,7 kw Elanslutning 3 N, 400 V, 50 Hz Säkring 10 A Bredd 690 mm Djup 700 mm Höjd 1060 mm Höjd till påfyllningslucka utan fundament 350 mm Vikt 80 kg

24 Rekommenderade tillbehör till T 165 E, T 165 EC Stålfundament för T 165 E/EC, rostfritt/grå, höjd 135 mm Rekommenderas vid placering på golv vid saminstallation av HW MP, HC , PR 7 MP Stålfundament för T 165 E/EC, rostfritt/grå, höjd 260 mm. Rekommenderas vid placering på golv vid sammanställning av PR 12-18, HW , HC eller vid behov av högre arbetshöjd Monteringssats spänngafflar T 165 E/EC, mot golv. Rekommenderas för fastsättning av torktumlare mot golv eller befintligt betongfundament

25 Garantibestämmelser HW/PR-serien Vid installation i flerfamiljshus ingår alltid 2+3 års garanti. De två första åren ansvarar PODAB för fabrikationsfel som kan uppkomma och ersätter arbete, frakt och material. Följande tre år ersätts strukturdelar, enbart material. Strukturdelar Hög- resp normalcentrifugerande tvättmaskiner med trumvolym från 55 l; yttertrumma, innertrumma, lagerhus, stativ samt kabinett. Centrifug med trumvolym från 35 l: svängskål och mantel. Torktumlare med trumvolym från 200 l: trumma och ramstativ. Streamline-serien Vid installation i flerfamiljshus ingår 2 års garanti. De två åren ansvarar PODAB för fabrikationsfel som kan uppkomma och ersätter arbete, frakt och material. Uppgraderingsgarantin gäller ej för Streamline-serien. OBS! Garantireparationer skall alltid utföras av PODAB Auktoriserad servicepartner. Se Uppgraderingsgaranti Kontinuerlig uppgradering av tvättmaskiner i HW/PR-serien, när nya tvättprogram utvecklas. Gäller maskinens livslängd och tvättmaskiner med en trumvolym från 55 l, levererade efter och installerade i flerfamiljshus. Garantin ingår i maskinpriset men installationskostnaden ingår ej. Streamlinesortimentet omfattas ej av Uppgraderingsgarantin. Fem års heltäckande garanti Vi erbjuder fem års heltäckande garanti mot tillägg. Gäller vårt sortiment av fastighetsoch mopptvätt enligt följande: Tvättmaskiner med trumvolym från 55 l (undantag Streamline-serien). Centrifuger med trumvolym från 35 l. Torktumlare med trumvolym från 160 l. Torkskåp med kapacitet från 6 kg. Se aktuell prislista. Garantin är heltäckande och innefattar samtliga delar i våra produkter inklusive frakt, arbets- och materialkostnader. Garantitillägget debiteras separat vid varje försäljningstillfälle. Garantin kan endast tecknas i samband med maskinköp. Vi förbehåller oss rätten att avgöra om fel uppstått på grund av vanskötsel eller vandalisering. Detaljerade villkor för 5 års garanti kan beställas separat. Disk Våra diskmaskiner har ett års full garanti. Generella villkor Garantiarbeten får endast utföras av AB PODAB Auktoriserad servicepartner. Se för närmaste servicestation eller ring oss Garantin gäller från det att varan lämnar AB PODAB efter godkänt ordermottagande. Förlängd garanti på grund av att produkten mellanlagrats externt innan installation, kan ej godkännas. AB PODAB ansvarar inte för fel som uppkommit under transport eller på grund av felaktig installation och montering av godset, om detta har utförts av annan än av oss anvisad servicestation. Våra garantier gäller enbart maskiner som är installerade i Sverige. Maskiner levererade till utlandet omfattas ej av garanti. För tvätt, tork och mangelprodukter, installerade i professionell miljö, gäller 1 års garanti. Till professionell miljö räknas tvätterier, hotell, konferens & spa-anläggningar, industrier mm. Fastighetstvättstugan och moppmaskiner för städsektorn räknas ej som professionella miljöer. Denna utgåva ersätter tidigare Garantibestämmelser. Gäller från

26 Detaljerade villkor för 2 resp. 5 års tilläggsgaranti Garanti gäller endast vid fabrikationsfel och den aktuella delen som avses. Garantin gäller ej vid skada som uppkommit p g a yttre påverkan eller fel som uppstår p g a undermålig rengöring och rensning av slangar och ventiler, felaktig installation etc. Undantaget garanti: Tvättmaskin Torktumlare Centrifug Torkskåp Manglar Avfuktare Rengöring avlopp, avloppsventil, rengöring inloppsventil. Luckhandtag (lucklås) uppackningsgaranti. Sidoplåtar med defekter p g a felaktig installation. Trasiga vred, knappar, paneler. Defekta filter. Lampbyte. Rengöring. Trasiga vred. Lucklås, uppackningsgaranti. Luckan, justering. 2 timmar standard, gångtid. Lampbyte. Ev. justering av tiden, utöver denna. Rengöring. Justering dörrar. Mangeldukar. Lampbyte. Mikrobrytare. Demontering av mangeln på grund av fastkört tvättgods. Rengörning filter, förångare och kondensator. Ovan garanti gäller endast produkter installerade i fastighetstvättstugor, ej produkter installerade för kommersiell drift, hotell eller institutioner. Samt mopptvätt. Se separata villkor
