UNIBLOCK - GFC - GF-PM - D - W - WS. Cirkulationspump i blockkonstruktion. Originalbruksanvisning

Transkript

1 UNIBLOCK Cirkulationspump i blockkonstruktion Bruksanvisning Konstruktion - GF - GFC - GF-PM - D - W - WS J.H. Hoffmann GmbH & Co. KG Littau 3-5 DE Herborn +49 (0) / (0) / info@herborner-pumpen.de Originalbruksanvisning A - BR40 SE

2 Översättning Vid leverans till länder inom det europeiska ekonomiska samarbetsområdet ska bruksanvisningen översättas till språket i användarlandet. Om det skulle finnas diskrepanser i den översatta texten, ska den ursprungliga bruksanvisningen (på tyska ) anlitas för förklaring eller tillverkaren kontaktas. Copyright Det är förbjudet att sprida eller kopiera detta dokument och även att utnyttja eller meddela innehållet i det till tredje person såvida detta inte uttryckligen tillåtits. Överträdelser förpliktar till skadeersättning. Alla rättigheter förbehålles.

3 EG-försäkran om överensstämmelse Herborner Pumpenfabrik J.H. Hoffmann GmbH & Co. KG Littau 3-5, DE Herborn J. Weygand har behörighet att sammanställa den tekniska dokumentationen. Herborner Pumpenfabrik J.H. Hoffmann GmbH & Co. KG J. Weygand Littau 3-5, DE Herborn Härmed intygar vi att denna Cirkulationspump i blockkonstruktion UNIBLOCK-GF/ -GFC/ -GF-PM/ -D/ -W/ -WS överensstämmer med alla gällande bestämmelser enligt EG:s maskindirektiv 2006/42/EG. Maskinen överensstämmer även med alla gällande bestämmelser enligt följande EG-direktiv: - Direktiv 2004/108/EG, bilaga I och II - Direktiv 94/9/EG (vid utförande med explosionsskydd) Herborn, Underskrift (Företagsledning) J.H. Hoffmann GmbH & Co. KG Littau 3-5 DE Herborn +49 (0) / (0) / info@herborner-pumpen.de Original

4

5 Innehållsförteckning Innehållsförteckning 1 Allmänt Avsedd användning Sprängskiss Förslitningsdetaljer Tekniska data Typbeteckning Löphjul Installation Axeltätning Drev Mått, vikter, effektdata Allmänna data Säkerhet Anvisningar/förklaringar Maskinmärkning Inbyggda säkerhetssystem (tillval) Gränssnitt på pumpen Säkerhetsåtgärder Ägarens åligganden Allmänna anvisningar om risker Risker Riskområden vid pumpen Monterings-, manöver- och underhållspersonal Montering av reserv- och förslitningsdelar Frånkopplingsprocedurer Transport Leveransomfattning Transport och förpackning Leverans (även reserv- och utbytesdelar) Mellanlagring Transport till installationsplatsen (utförs av kunden) Transport med gaffeltruck Transport med kran Installation/montering Installation Mått Mått konstruktion GF/ GF-PM Mått konstruktion GFC Mått konstruktion D Mått konstruktion W Mått konstruktion WS Tekniska data Elektrisk anslutning Motorskydd Kontroll av rotationsriktning Ändring av rotationsriktning Bilder av motoranslutning Anslutning kalledare Drev för frekvensomformare ETS X Dragning av rörledningar Frostskydd Idrifttagande Driftsätt och inkopplingsfrekvens Igångsättning Underhåll/rengöring Underhåll Anvisningar om underhåll vid längre tids stillestånd Lagersmörjning Anordning för eftersmörjning Smörjfrister Tätningar Rengöring Åtdragsmoment för skruvar och muttrar Avfallshantering Fel/orsak/åtgärd Avmontering/montering Demontering Montering Förteckning över bilder Bild 1a Sprängskiss (konstruktion GF/ GF-PM)... 8 Bild 1b Sprängskiss (konstruktion GFC)... 8 Bild 1c Sprängskiss (konstruktion D)... 9 Bild 1d Sprängskiss (konstruktion W/ WS)... 9 Bild 2a Typskylt (standard) Bild 2b Typskylt (pump med explosionsskydd) Bild 3 Gränssnitt på pumpen Bild 4 Transport med kran Bild 5a Mått (konstruktion GF/ GF-PM) Bild 5b Mått (konstruktion GFC) Bild 5c Mått (konstruktion D) Bild 5d Mått konstruktion W) Bild 5e Mått konstruktion WS) Bild 6 Klistermärke torrkörning Bild 7 Dekal eftersmörjning

6 Allmänt 1 Allmänt 1.1 Avsedd användning Centrifugalpumpen UNIBLOCK lämpar sig särskilt till transport av renvatten, kylvatten, badvatten, termallösning, havsvatten, lut och oljor. Den används i simhallar, utomhusbassänger, äventyrsbad, vattenland, vattenverk, värme- och klimatteknik, isanläggningar, fritidsanläggningar och hotellanläggningar för vattenrutschbanor, attraktioner, kondensatanläggningar, system för vattenbehandling, bevattningsanläggningar, tvätt- och rengöringsmaskiner, springbrunnar, värmeåtervinnings- och industrianläggningar. Typ UNIBLOCK-GF Cirkulationspump i blockkonstruktion Typ UNIBLOCK-GFC Energibesparande centrifugalpump i blockkonstruktion med vattenkyld motor (motorns förlustvärme värmer upp transportmediet) Typ UNIBLOCK-GF-PM Energibesparande centrifugalpump i blockkonstruktion i utförande med PM-motor (permanentmagnetmotor) med högsta effekt Typ UNIBLOCK-D Centrifugalpump i inline-blockkonstruktion Typ UNIBLOCK-W Centrifugalpump i blockkonstruktion för tillbyggnad av behållare med rätvinklig behållaranslutning Typ UNIBLOCK-WS Centrifugalpump i blockkonstruktion för tillbyggnad av behållare med rund behållaranslutning Se upp! Om det saknas säkerhetsanordningar kan pumpen skadas. Pumpanläggningen ska motsvara riktlinjerna och alla säkerhetsanordningar ska vara komplett monterade och funktionsdugliga. Bara om så är fallet ska du använda pumpen. Fara! Det är livsfarligt att transportera brännbara eller explosiva västskor. I områden med explosionsrisk ska endast pumpar enligt motsvarande specifikation i explosionsskyddat utförande (Ex) användas. Var försiktig! Transport av vätskor som kan angripa pumpmaterialet kemiskt eller innehåller frätande beståndsdelar förstör pumpen. Använd brons eller rostfritt stål som pumpmaterial för sådana transportmedier. Aktuell pump är uteslutande avsedd att användas i tidigare omnämnt syfte. Annan därutöver gående användning eller ombyggnad av pumpen utan att detta skriftligen avtalats med tillverkaren gäller som icke avsedd användning. För skador som orsakas av sådan användning ansvarar inte tillverkaren. Det sker helt och hållet på ägarens egen risk. Vilka medier som används för avsedd drift av pumpen och därmed förbundna skador är endast ägarens ansvar. 6

7 Allmänt Fara! Om det finns luftblåsor och gasansamlingar i området för glidringspackningen uppstår det en livsfarlig, explosiv atmosfär. Se till att tillopps- och tryckledning och även vätskeberörda inre utrymmen i pumpen hela tiden är fyllda med transportmedel. Förutse motsvarande övervakningsåtgärder så att detta kan garanteras. Fara! Om du överskrider de värden som anges i uppdraget och på typskylten kan det leda till att livsfarlig, explosiv atmosfär bildas. Håll gränsvärdena. Symbolen för explosionsskydd på pumpen står uteslutande i relation till ifrågavarande pumpdel. Motorn har sin egen märkning för explosionsskydd. I avsedd användning ingår det att följa samtliga, även av tillverkaren fastställda, drifts- och underhållsvillkor. Explosionsskyddade centrifugalpumpar uppfyller kraven för elektriska drivmedel inom områden med explosionsrisk enligt Europeiska rådets riktlinje 94/9/EG av den 23 mars 1994 angående avsedd användning inom områden med explosionsrisk för Apparatgrupp II kategori 2. Användningsvillkor för zon I och zon II. II 2G T1-T3 Symbol för explosionsskydd Apparatgrupp Apparatkategori Explosiva gasatmosfärer Temperaturklasser Pumparna motsvarar temperaturklass T3 och uppfyller därmed kraven också för temperaturklasserna T1 till T2. 7

8 Allmänt 1.2 Sprängskiss Konstruktion GF/ GF-PM ) 2) Bild 1a Sprängskiss (konstruktion GF/ GF-PM) Konstruktion GFC ) Bild 1b Sprängskiss (konstruktion GFC) 1) Endast vid utförande med stängt flerkanalshjul i materialutförande W3. 2) På /... finns det en andra spaltring. 8

9 Allmänt Konstruktion D Konstruktion W/ WS Bild 1c Sprängskiss (konstruktion D) Bild 1d Sprängskiss (konstruktion W/ WS) Reservdelar 006 Kulvred 101 Pumphus 113 Mellanhus 139 Inloppsböj 162 Suglock 230 Löphjul Valslager (inte drivsida) Valslager (drivsida) 400 Packning Packning Packning Packning Packning 412 Rund packningsring 423 Labyrintring 433 Glidringspackning 502 Spaltring 554 Bricka 593 Skena 702 Återledning 704 Kylvattenledning 802 Motor i ett block 819 Motoraxel 831 Ventilatorhjul 832 Ventilatorkåpa 903 Låsskruv Låsskruv Låsskruv Låsskruv Låsskruv 920 Mutter 940 Passkil 9

10 Allmänt 1.3 Förslitningsdetaljer Vilka förslitningsdetaljer som fastställs hänför sig till första behovet vid två års drift med stöd i DIN Förslitningsdetaljer Antal pumpar (om sådana finns) Löphjul % Suglock % Glidringspackning - sats % Valslager - sats % Labyrintring % Spaltring % Tätningar - sats % 1.4 Tekniska data Typbeteckning Exempel: /0554GF-PM-EX-W1-S Nominell diameter för tryckstuts DN [mm] Konstruktionsmått Hydraulisk modell Motoreffekt [kw] Ex.: 055 = 5,5 kw Varvtal 2 = 3000 (60 Hz: 3600) min -1 4 = 1500 (60 Hz: 1800) min -1 Konstruktion GF = UNIBLOCK-GF GFC = UNIBLOCK-GFC (kylmantelversion) D = UNIBLOCK-D W = UNIBLOCK-W WS = UNIBLOCK-WS Motorutförande = Standard PM = permanentmagnetmotor tillåten användning = Standard EX = Explosionsskydd Materialutförande W0 = blandade material W1 = allt gjutgods av EN-GJL-250 W2 = allt gjutgods utom löphjul av EN-GJL-250, löphjul av CuAl10Fe5Ni5-C W3 = allt gjutgods utom löphjul av CuSn10-C, löphjul av CuAl10Fe5Ni5-C W4 = allt gjutgods av W5 = allt gjutgods av EN-GJS W6 = allt gjutgods av W9 = löphjul av CuAl10Fe5Ni5-C, mellanhus av CuSn10-C, pumphus av EN-GJL-250 med epoxid-varmpulverbehandling Konstruktion = Standard S = Specialkonstruktion 10

11 Allmänt Löphjul Det används öppna och slutna flerkanalshjul för rena till lätt nedsmutsade transportmedier och för driftsäker transport. Var försiktig! Om pumpen går torr förstörs glidringstätningen! Se till att anläggningsytorna har tillräcklig kylning och smörjning Installation Pumparna kan levereras i olika installationsutföranden: Horisontal uppställning av pumpen Fara! Om det finns luftblåsor och gasansamlingar i området för glidringspackningen uppstår det en livsfarlig, explosiv atmosfär. Se till att tillopps- och tryckledning och även vätskeberörda inre utrymmen i pumpen hela tiden är fyllda med transportmedel. Förutse motsvarande övervakningsåtgärder så att detta kan garanteras. Vertikal uppställning av pumpen Uppställning av pumpen med "Motorn nedåt" är inte tillåtet av skäl som har med driftsäkerheten att göra Axeltätning Axeltätningar av slitsäkra material på pumpen finns på alla typer under en underhållsfri glidringstätning som är anpasad för aktuella driftsvillkor. Alla motorer har en specialpackning mot sprutvatten på pumpen. En befintlig ETS X4 möjliggör en övervakning av glidringspackningen som skydd mot torrgång Drev En trefasmotor med kortsluten motor driver pumpen. Motorkylningen sker via värmeavgivning från kylflänsar till omgivande luft. På pumpar av typen UNIBLOCK-GFC har motorn dessutom en kåpmantel. Transportmediet kyler denna och tar dessutom upp motorvärmen. I pumpar av typ UNIBLOCK-GF-PM drivs pumpen av en synkronmotor med permanent excitering för drift med frekvensomvandlare. Följ den medföljande bruksanvisningen! Ta hänsyn till gränstemperaturerna i kapitel Allmänna data. 11

12 Allmänt De exakta uppgifterna om motorn hittar du på typskylten. Var försiktig! Otillåten uppvärmning skadar trefasmotorn. Håll en spänningstolerans på ± 10 % enligt DIN EN Mått, vikter, effektdata Mått, inbyggnadsmått och vikter finns i kapitel 5.2 Mått. Uppdragsunderlag och typskyltsangivelser anger effekt- och anslutningsdata för aktuell pumptyp. Pumpens effektbevis genomförs enligt DIN EN ISO 9906 (centrifugalpumpar - hydrauliska acceptanskontroller), Klass Allmänna data Motordata konstruktion GF/ GFC/ D/ W/ WS Strukturell form IM B5 Motoranslutning Tillverkarspecifik Skyddstyp IP 55 Varvtal 1500 (1800) min (3600) min -1 Frekvens 50 (60) Hz Koppling 2,2 kw / (460 3) V Koppling 3,0 kw / (460 5) V Isoleringsklass VDE 0530 F Mediets temperaturområde för: nedre gränstemperatur: - 5 C övre gränstemperatur: C + 40 C (utförande med explosionsskydd) Var försiktig! På pumpar av typen UNIBLOCK-GFC skadar transportmedier < 15 C och > 40 C motorn. Anslut annan kylkrets till motorn. Motordata konstruktion GF-PM Strukturell form IM B5 Motoranslutning Tillverkarspecifik Skyddstyp IP 55 Varvtal 1500 min min -1 Koppling V Isoleringsklass VDE 0530 F Omgivande temperaturområde för: nedre gränstemperatur: - 5 C övre gränstemperatur: + 40 C Transportmediets densitet och seghet: Densitet: max kg/m 3 Kinematisk seghet: max. 1 mm 2 /s (1 cst) Kundspecifika lösningar kan avvika från dessa standardangivelser. Kundspecifika lösningar kan avvika från dessa standardangivelser. 12

13 Allmänt Effektkorrigering: Reducera effekten enligt motortillverkarens anvisningar när motorerna används vid omgivande temperaturer på > 40 C på uppställningsnivåer > 1000 m över havets yta. Avvikande densitet eller seghet förändrar den hydrauliska effekten. Var uppmärksam på motoreffekten när sådana medier används. Ljudtrycksnivå: Vid kavitationsfri drift ligger pumpens ljudtrycksnivå db(a) i området Q optimal under de gränsvärden som specificeras av EG-direktiv 2006/42/EG för maskiner. Konstruktion GF-PM P2 [kw] 1500 min min -1 0, , , , , , , , , , , , , , , , , , Konstruktion GF/ D/ W/ WS 50/60 Hz P2 [kw] 1500/1800 min /3600 min -1 0,37/0,44 52/56 61/65 0,55/0,66 50/54 61/65 0,75/0,9 50/54 63/67 1,1/1,3 55/59 63/67 1,5/1,8 55/59 67/71 2,2/2,6 59/63 67/71 3,0/3,6 59/63 72/76 4,0/4,8 59/63 74/78 5,5/6,6 63/67 74/78 7,5/9,0 63/67 74/78 11,0/13,2 65/69 75/79 15,0/18,0 65/69 75/79 18,5/22,2 65/69 75/79 22,0/26,4 67/71 75/79 30,0/36,0 68/72-37,0/44,4 70/74-45,0/54,0 70/74-55,0/66,0 71/75 - Konstruktion GFC 50/60 Hz P2 [kw] 1500/1800 min -1 1,5/1,8 49/53 2,2/2,6 49/53 3,0/3,6 49/53 4,0/4,8 49/53 5,5/6,6 49/53 7,5/9,0 49/53 11,0/13,2 50/54 15,0/18,0 50/54 18,5/22,2 52/56 22,0/26,4 52/56 30,0/36,0 52/56 13

14 Säkerhet 2 Säkerhet Följande signalord står för 2.1 Anvisningar/förklaringar Följande symboler står för Fara! Betecknar en omedelbart hotande fara. Om den inte kan undvikas blir följden antingen döden eller mycket svåra personskador. Varning för riskställe Varning! Betecknar en situation som kan vara farlig. Om den inte undviks kan det resultera i döden eller i mycket allvarliga personskador. Varning för handskador Varning för farlig elektrisk spänning Var försiktig! Betecknar en situation som kan vara farlig. Om den inte undviks kan det resultera i lätta eller obetydliga personskador eller sakskador. Varning för explosiv atmosfär Se upp! Betecknar en situation som kan orsaka skador. Om den inte undviks kan produkten eller föremål i dess omgivning komma till skada. Varning för biologisk risk Varning för het yta Betecknar användningstips och andra särskilt nyttiga upplysningar. Det är inte signalord för någon farlig eller skadlig situation Maskinmärkning Förbjudet för personer med pacemaker Påbud om användning av skyddshandskar Uppgifterna i denna bruksanvisning gäller endast för den pumptyp som anges på titelbladet. Klistra upp pumpens medlevererade typskylt i bruksanvisningen eller på kopplingsutrustningen. På så vis har du alltid tillgång till dessa uppgifter. Påbud att följa bruksanvisningen allmänna anvisningar 14

15 Säkerhet Vid förfrågningar och beställning av reservdelar måste du ovillkorligen ange såväl pumptyp som uppdragsnummer. Ta också hänsyn till övriga typskyltar på motorn Typskylten sitter på ventilatorkåpan eller på motorhuset (UNIBLOCK-GFC). Herborner Pumpenfabrik J.H. Hoffmann GmbH & Co. KG Littau 3-5, DE Herborn Pumpe UNIBLOCK 2 Auftrag-Nr. 1 Q 11 m/h 10 m Bj./ Mon Isoleringsklass F (endast för pumpar med explosionsskydd) 8. Explosionsskyddsmärkning (endast för pumpar med explosionsskydd) 9. GE-märkning 10. Märktransporthöjd [m] 11. Märktransportström [m 3 /h] 12. Varvtal (endast för pumpar med explosionsskydd) [min -1 ] 13. Driftspänning (endast för pumpar med explosionsskydd) [V] 14. Byggår/månad 15. Explosionskyddsmärkning (endast för pumpar med explosionsskydd) 16. Tänk på rotationsriktningen! 9 Bild 2a Typskylt (standard) Inbyggda säkerhetssystem (tillval) Kontrollera regelbundet de inbyggda säkerhetsanordningarna j = årligen. De kontrollmetoder som då används är: S = Okulärkontroll, F = Funktionskontroll. 16 Auftr.-Nr.: 1 Typ Art.-Nr.: Hz 5 IP 55 6 Isol.-Klas. Drehrichtung beachten! Herborner Pumpenfabrik J.H. Hoffmann GmbH & Co. KG Littau 3-5, DE Herborn Pumpe H: 10 m Q: 11 m/h kw n: 12 U/min F 7 U: 13 V Baujahr/Monat 14 II 2G T1-T3 Lindningsskydd Om pumpen dessutom är utrustad med ett termiskt lindningsskydd med direkt temperaturövervakning kopplar denna från pumpen vid alltför stark uppvärmning. Kontroll Intervall Metod j S, F 15 Bild 2b Typskylt (pump med explosionsskydd) Förklaringar till bild 2a och 2b 1. Uppdragsnummer 2. Typbeteckning 3. Artikelnummer (endast för pumpar med explosionsskydd) 4. Frekvens (endast för pumpar med explosionsskydd) 5. Uteffekt (endast för pumpar med explosionsskydd) 1) 6. Skyddstyp (endast för pumpar med explosionsskydd) [Hz] [kw] ETS X4 En befintlig ETS X4 (elektroniskt torrkörningsskydd) med svängningsgaffelsensor förhindrar torrkörning av glidringstätningen. Detta skyddar pumpens funktionsduglighet. Kontroll Intervall Metod j S, F 1) Antingen pumpens effektbehov på driftnivån eller motorns uteffekt (kontrollera genom att jämföra med motorns typskylt) 15

16 Säkerhet Var försiktig! Otillåten uppvärmning skadar trefasmotorn. Gör inte säkerhetsanordningar strömlösa eller förändra deras verkningssätt. De arbeten som beskrivs i denna bruksanvisning har formulerats på så vis att - en instruerad person kan förstå och utföra vad som beskrivs i kapitlet Idrifttagande, - en specialist kan förstå och utföra vad som beskrivs i kapitlen Transport, Installation/montering, Underhåll/rengöring, Fel/orsak/åtgärd. 2.3 Gränssnitt på pumpen En person gäller som instruerad person efter det att - en fackman har undervisat honom om de uppgifter han ska utföra och de möjliga risker som kan uppstå vid felaktigt beteende, - vid behov lärts upp och - undervisats om nödvändiga skyddsanordningar och skyddsåtgärder. Bild 3 Gränssnitt på pumpen På pumpen finns följande gränssnitt: 1. Anslutningsfläns inlopp 2. Anslutningsfläns utlopp 3. Elektrisk anslutning (anslutningslåda) 2.4 Säkerhetsåtgärder Denna bruksanvisning är en del av maskinen och ska alltid finnas till hands för den personal som hanterar maskinen. Tänk på - de säkerhetsanvisningar som finns i denna - att ta vara på denna bruksanvisning för framtida användning - att följa tidsintervallen för inspektion och kontrollåtgärder. En person anses vara fackman enligt EN om han - på grund av fackutbildning, kunskapr och erfarenhet och även kunskaper om tillämpliga normer för de på honom överlåtna uppgifterna kan bedöma - och känna igen möjliga risker. 2.5 Ägarens åligganden Ägaren skall: - undervisa sin drifts- och underhållspersonal om pumpens skyddsanordningar - övervaka dessa så att skyddsåtgärderna verkligen respekteras. 16

17 Säkerhet På europeiskt industriområde ska du följa - den nationella utformningen av ramriktlinjen (89/391/EWG) om förbättrade säkerhets- och hälsoskyddsåtgärder för arbetstagaren under arbete, - dithörande enskilda riktlinjer och bland dessa särskilt riktlinje (89/655/EWG) om minimala föreskrifter för säkerhet och hälsoskydd vid arbetstagares användning av arbetsredskap i arbetet och - driftssäkerhetsförordningen. Ägaren ska inhämta lokala driftstillstånd och följa därmed förbundna åligganden. Dessutom ska han följa lokala bestämmelser och lagar för - personalens säkerhet (föreskrifter om arbetarskydd) - arbetsmedlens säkerhet (skyddutrustning och underhåll) - avfallshantering av produkter (lagen om avfall) - avfallshantering av material (lagen om avfall) - rengöring (rengöringsmedel och avfallshantering) - och miljöskyddsbestämmelser. Anslutningar: Vid installation, montering och idrifftagande ska lokala föreskrifter följas (t.ex. för den elektriska anslutningen). 17

18 Allmänna anvisningar om risker 3 Allmänna anvisningar om risker 3.1 Risker 3.3 Monterings-, manöver- och underhållspersonal Monterings-, manöver- och underhållspersonal ansvarar för transport, installation, montering, drift, rengöring och felavhjälpning på pumpen. Varning! Vid underhålls- och reparationsarbeten kan händerna skadas. Följ alla säkerhetsanvisningar. Följ de säkerhetssystem och säkerhetsanvisningar som beskrivs i denna bruksanvisning. Pumpen hanteras med hjälp av reglage eller från den överordnade anläggningen. Under drift ska åtkomstområdet hållas fritt från föremål så att det hela tiden går att komma åt pumpen. 3.2 Riskområden vid pumpen Vid underhålls- och rengöringsarbeten gäller området ca 1 m runt pumpen som riskområde. Manöverområdet är endast vid reglagen. Var försiktig! Utströmmande transportmedium kan skada personer. Installera respektive fäst pumpen på sådant sätt att personer inte kommer att befinna sig i bortpumpningsriktningen. 1. Endast utbildade och auktoriserade personer får montera och använda pumpen. 2. Ansvarsområden vid användning av pumpen ska fastställas klart och tydligt och sedan följas. 3. Vid alla arbeten (drift, underhåll, reparation etc.) ska alla frånkopplingsprocedurer som anges i bruksanvsningen följas. 4. Användaren får inte påverka pumpens säkerhet. 5. Användaren ska se till att endast behöriga personer arbetar på pumpen. 6. Användaren ska genast meddela ägaren om förändringar på pumpen som kan påverka säkerheten. 7. Ägaren får endast driva pumpen om den är felfri. 8. Ägaren måste enligt lagens ålägganden utrusta operativ personal och transportmedier med motsvarande skyddsutrustning. 3.4 Montering av reserv- och förslitningsdelar Reservdelar och tillbehör som inte levererats av tillverkaren är oprövade och inte tillåtna. Montering och/eller användning av sådana produkter kan därför under vissa omständigheter förändra enligt konstruktionen förutbestämda egenskaper på din pump. Tillverkaren ansvarar inte för skador som uppstår på grund av att delar och tillbehör som inte är original används. 18

19 Allmänna anvisningar om risker 3.5 Frånkopplingsprocedurer Före underhålls-, rengörings- och/eller reparationsarbeten (endast utförda av fackman) ska ovillkorligen följande frånkopplingsprocedurer följas. Varning! Elektrisk ström kan orsaka att personer avlider. Frisläpp blockmotorn (802) enligt de fem säkerhetsreglerna. Vid rengöring ska kopplingsskåp som står öppna stängas så att inte vatten eller damm kan tränga in. De fem säkerhetsreglerna lyder: 1. Frånkoppla 2. Säkra mot återinkoppling 3. Kontrollera att anläggningen är spänningsfri 4. Jorda och kortslut 5. Täck över eller skärma av intilliggande spänningsförande delar. 19

20 Transport 4 Transport 4.1 Leveransomfattning Leveransomfattningens detaljer kan du se i uppdragsbekräftelsen. Förpackning för transport med lastbil Vid transport med lastbil ska pumpen förpackas och fästas på en transportpall Mellanlagring 4.2 Transport och förpackning Pumparna kontrolleras och förpackas noggrant innan de levereras. Skador under transporten kan ändå inte uteslutas. Pumpens och reservdelarnas fraktförpackning har vid leverans anpassats för en lagringstid på ca 3 månader. Lagervillkor Tillslutet och torrt utrymme med en rumstemperatur på 5-40 C Leverans (även reserv- och utbytesdelar) Ingångskontroll Kontrollera med ledning av följesedeln att leveransen är fullständig! Vid skador Kontrollera om det finns skador på leveransen (okulärbesiktning)! Vid anmärkningar Om leveransen har skadats under transporten: - Sätt dig genast i förbindelse med speditören! - Ta vara på förpackningen (för eventuell kontroll från speditörens sida eller för retursändning) Förpackning för returförsändelse Använd om möjligt endast originalförpackningen och det material som ingick i den. Om inget av detta finns längre: - Anlita ett förpackningsföretag med fackpersonal. Ställ pumpen på en lastpall (som ska vara anpassad efter vikt). - Vid frågor om förpackning och transportsäkring ska du ta kontakt med tillverkaren. 4.3 Transport till installationsplatsen (utförs av kunden) Transporten av pumpen på en transportpall får endast utföras av fackpersonal enligt lokala bestämmelser och villkor. Varning! Otillräckligt säkrade pumpar kan skada personer allvarligt. Avpassa lyftanordningar och fästband så att de är tillräckliga för pumpens totalvikt (se kapitel 5.2 Mått). Vid eventuell transport ska pumpen säkras med motsvarande anslagsmedel. Ställ bara pumpen på ytor som är tillräckligt fasta och vågräta i alla riktningar Transport med gaffeltruck - Gaffeltrucken ska vara anpassad till pumpens vikt. - Föraren måste vara berättigad att köra gaffeltruck. 20

21 Transport Transport med kran - Kranen måste vara anpassad för pumpens totalvikt. - Operatören måste ha behörighet att köra kranen. - Fäst, under beaktande av fästpunkterna, pumpen vid kranen med motsvarande anslagsmedel (t.ex. travers, anslagsrem, rep) och transportera den på så sätt. Bild 4 Transport med kran Mått, inbyggnadsmått och vikter finns i kapitel 5.2 Mått. 21

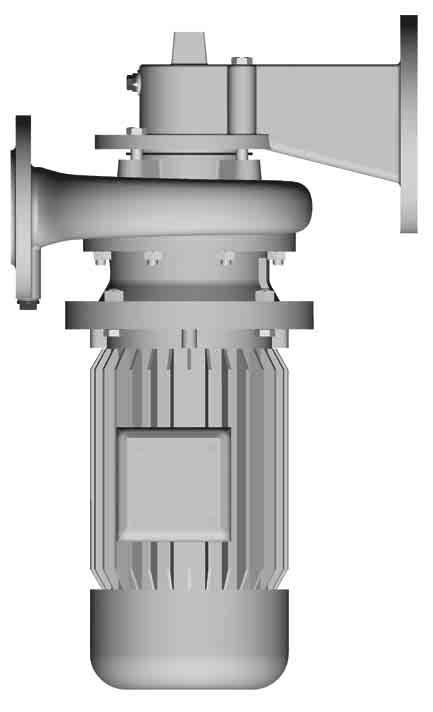

22 Installation/montering 5 Installation/montering 5.1 Installation Förbered byggnaden så att den är anpassad för pumpens mått. Var försiktig! Personer kan komma till skada när pumpen installeras. Följ därför såväl säkerhetsregler som erkända tekniska regler Förutse tillräckligt utrymme för underhåll och reparation! Planera tillräckligt med plats för att uttagslådan ska kunna öppnas och för att elanslutningar ska kunna göras i den eventuella frekvensomvandlaren. Betongfundamentet måste - ha stelnat, - uppvisa tillräcklig fasthet (minst klass X0 enligt DIN EN 206), - ha en vågrätt och jämn yta och - kunna ta upp vibrationer, kraftpåverkningar och stötar. Först då ska du installera pumpen. Var försiktig! Hett pumphus och suglock kan orsaka brännskador på händer och armar. Vidrör inte pumpar för transport av hett vatten. Vidta försiktighetsåtgärder mot brännskador. Anslutningsflänsen ska ligga rätt och vara förskruvad på så sätt att det inte kan uppstå läckage. Tätningarna måste vara resistenta mot transportmediet. Var försiktig! Otillåten uppvärmning skadar trefasmotorn. Se till att ha tillräcklig kyllufttillförsel under driften (utom för typ UNIBLOCK- GFC). För att förhindra att vibrationer överförs till byggnad och rörledningssystem rekommenderas montering av rörkompensatorer och vibrationsdämpare. 22

23 Installation/montering 5.2 Mått Mått konstruktion GF/ GF-PM Standard L x a 1 g DN 2 G 1 / 4 f G 1 DN 1 øk d c e h b q G 3 / 8 i o a 2 n r m Fundamentsskena r 37 kw L x a 1 g DN 2 G 1 / 4 f G 1 b DN 1 øk d c e øq p h øq b/2 o n G 3 / 8 i m Bild 5a Mått (konstruktion GF/ GF-PM) Flänsanslutningsmått enligt DIN 2501 PN 10 Mått med inbyggd frekvensomformare på begäran 23

24 Installation/montering Konstruktion GF 1500 (60 Hz: 1800) min -1 Typ DN 1 DN 2 G 1 L a 1 a 2 b c d e f g h øk i o n m p q r x min. [kg] 2.) /0034GF / /0034GF / /0034GF / /0034GF / /0034GF / /0034GF / /0034GF / /0054GF / /0054GF / /0054GF / /0074GF / /0034GF / /0054GF / /0114GF / /0154GF / /0034GF / /0054GF / /0074GF / /0114GF / /0154GF / /0224GF / /0304GF / /0404GF / /0114GF / /0154GF / /0224GF / /0304GF / /0404GF / /0404GF / /0554GF / /0754GF / /0754GF / /1104GF / /0114GF / /0154GF / /0224GF / /0304GF / /0404GF / /0554GF / /0754GF / /1104GF / /1104GF / /1504GF / /0224GF / /0304GF / /0404GF / /0554GF / /0754GF / /1104GF / /1504GF / /1104GF / /1504GF / /1854GF / /2204GF / /0404GF / /0554GF / /0754GF / /0754GF / /1104GF / /1104GF / /1504GF / /1504GF / /1854GF / /2204GF / /1104GF / /1504GF / /1854GF / /2204GF / /3004GF / /3704GF 1.) / , /4504GF 1.) / , /5504GF 1.) / , /3704GF 1.) / , /4504GF 1.) / , /5504GF 1.) / , ) Fundamentsskena 2) Pumpens totalvikt Flänsanslutningsmått enligt DIN 2501 PN 10 Mätningar med inbyggd frekvensomformare på begäran 24

25 Installation/montering Konstruktion GF 3000 (60 Hz: 3600) min -1 Typ DN 1 DN 2 G 1 L a 1 a 2 b c d e f g h øk i o n m q r x min. [kg] 1) /0032GF / /0052GF / /0072GF / /0112GF / /0152GF / /0222GF / /0072GF / /0112GF / /0152GF / /0222GF / /0302GF / /0402GF / /0552GF / /0552GF / /0752GF / /0222GF / /0302GF / /0402GF / /0552GF / /0752GF / /0552GF /0752GF /0152GF / /0222GF / /0302GF / /0402GF / /0552GF / /0752GF / /1102GF / /0222GF / /0302GF / /0402GF / /0552GF / /0552GF / /0752GF / /0752GF / /0752GF / /1102GF / /1502GF / /1102GF / /1502GF / /1102GF /1502GF /1852GF /1102GF / /1502GF / /1502GF /1852GF /2202GF ) Pumpens totalvikt Flänsanslutningsmått enligt DIN 2501 PN 10 Mätningar med inbyggd frekvensomformare på begäran 25

26 Installation/montering Konstruktion GF-PM 1500 min -1 Typ DN 1 DN 2 G 1 L a 1 a 2 b c d e f g h øk i o n m p q r x min. [kg] 2.) /0034GF-PM / /0034GF-PM / /0034GF-PM / /0034GF-PM / /0034GF-PM / /0034GF-PM / /0034GF-PM / /0054GF-PM / /0054GF-PM / /0054GF-PM / /0074GF-PM / /0034GF-PM / /0054GF-PM / /0114GF-PM / /0154GF-PM / /0034GF-PM / /0054GF-PM / /0074GF-PM / /0114GF-PM / /0154GF-PM / /0224GF-PM / /0304GF-PM / /0114GF-PM / /0154GF-PM / /0224GF-PM / /0304GF-PM / /0404GF-PM / /0404GF-PM / /0554GF-PM / /0754GF-PM / /0754GF-PM / /1104GF-PM / /0114GF-PM / /0154GF-PM / /0224GF-PM / /0304GF-PM / /0404GF-PM / /0554GF-PM / /0754GF-PM / /1104GF-PM / /1104GF-PM / /1504GF-PM / /0224GF-PM / /0304GF-PM / /0404GF-PM / /0554GF-PM / /0754GF-PM / /1104GF-PM / /1504GF-PM / /1104GF-PM / /1504GF-PM / /1854GF-PM / /2204GF-PM / /0404GF-PM / /0554GF-PM / /0754GF-PM / /0754GF-PM / /1104GF-PM / /1104GF-PM / /1504GF-PM / /1504GF-PM / /1854GF-PM / /2204GF-PM / /1104GF-PM / /1504GF-PM / /1854GF-PM / /2204GF-PM / /3004GF-PM / /3704GF-PM 1) / , /4504GF-PM 1) / , /5504GF-PM 1) / , /3704GF-PM 1) / , /4504GF-PM 1) / , /5504GF-PM 1) / , ) Fundamentsskena 2) Pumpens totalvikt Flänsanslutningsmått enligt DIN 2501 PN 10 Mätningar med inbyggd frekvensomformare på begäran 26

27 Installation/montering Konstruktion GF-PM 3000 min -1 Typ DN 1 DN 2 G 1 L a 1 a 2 b c d e f g h øk i o n m q r x min. [kg] 1) /0032GF-PM / /0052GF-PM / /0072GF-PM / /0112GF-PM / /0152GF-PM / /0222GF-PM / /0072GF-PM / /0112GF-PM / /0152GF-PM / /0222GF-PM / /0302GF-PM / /0402GF-PM / /0552GF-PM / /0552GF-PM / /0752GF-PM / /0222GF-PM / /0302GF-PM / /0402GF-PM / /0552GF-PM / /0752GF-PM / /0552GF-PM /0752GF-PM /0152GF-PM / /0222GF-PM / /0302GF-PM / /0402GF-PM / /0552GF-PM / /0752GF-PM / /1102GF-PM / /0222GF-PM / /0302GF-PM / /0402GF-PM / /0552GF-PM / /0552GF-PM / /0752GF-PM / /0752GF-PM / /0752GF-PM / /1102GF-PM / /1502GF-PM / /1102GF-PM / /1502GF-PM / /1102GF-PM /1502GF-PM /1102GF-PM / /1502GF-PM / /1502GF-PM /1852GF-PM /2202GF-PM ) Pumpens totalvikt Flänsanslutningsmått enligt DIN 2501 PN 10 Mätningar med inbyggd frekvensomformare på begäran 27

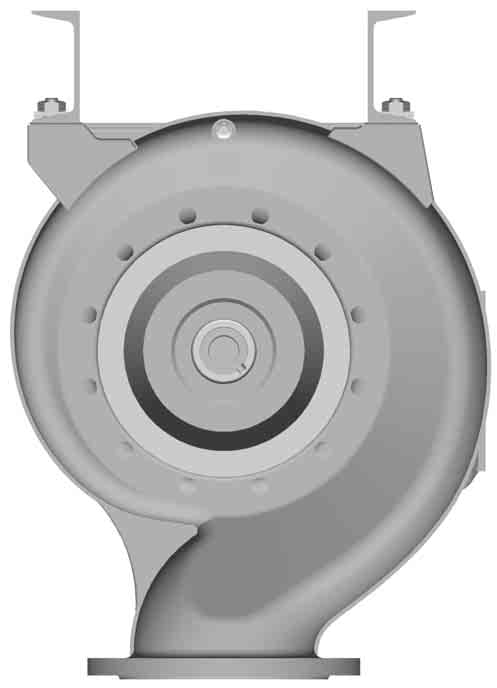

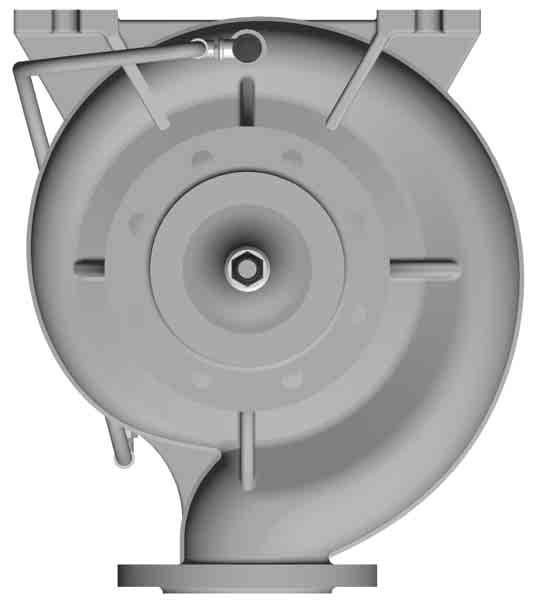

28 Installation/montering Mått konstruktion GFC L x a 1 g DN 2 G 1 / 4 f DN 1 øk d c e h b q i o a 2 n m Bild 5b Mått (konstruktion GFC) 1500 (60 Hz: 1800) min -1 Typ DN 1 DN 2 L a 1 a 2 b c d e f g h øk i o n m q x min. [kg] 1) /0154GFC /0154GFC /0224GFC /0304GFC /0404GFC /0154GFC /0224GFC /0304GFC /0404GFC /0404GFC /0554GFC /0754GFC /0754GFC /1104GFC /0154GFC /0224GFC /0304GFC /0404GFC /0554GFC /0754GFC /1104GFC /0224GFC /0304GFC /0404GFC /0554GFC /0754GFC /1104GFC /1504GFC /1104GFC /1504GFC /1854GFC /2204GFC /0404GFC /0554GFC /0754GFC /0754GFC /1104GFC /1104GFC /1504GFC /1504GFC /1854GFC /2204GFC /1104GFC /1504GFC /1854GFC /2204GFC /3004GFC ) Pumpens totalvikt Flänsanslutningsmått enligt DIN 2501 PN 10 28

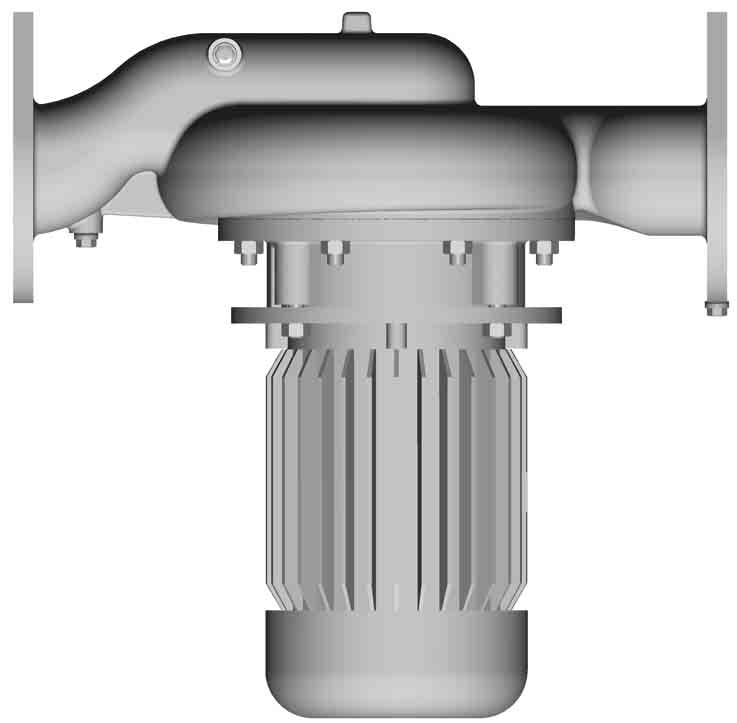

29 Installation/montering Mått konstruktion D øk a a DN 1 DN 2 H x G/ 1 4 G/ 1 4 i i G/ 1 4 g f d e L Bild 5c Mått (konstruktion D) 1500 (60 Hz: 1800) min -1 Typ DN 1/2 H L a d e f min.. g min.. i 3) øk x min.. [kg] 1) /0034 D G 1 / /0034 D G 1 / /0034 D G 1 / /0034 D G 1 / /0034 D G 1 / /0034 D G 1 / /0034 D G 1 / /0034 D G 1 / /0054 D G 1 / /0034 D G 1 / /0054 D G 1 / /0074 D G 1 / /0034 D G 3 / /0054 D G 3 / /0114 D G 3 / /0154 D G 3 / /0034 D G 3 / /0054 D G 3 / /0074 D G 3 / /0114 D G 3 / /0154 D G 3 / /0224 D G 3 / /0304 D G 3 / /0114 D G 3 / /0154 D G 3 / /0224 D G 3 / /0304 D G 3 / /0404 D G 3 / /0114 D G 3 / /0154 D G 3 / /0224 D G 3 / /0304 D G 3 / /0404 D G 3 / /0554 D G 3 / /0554 D G 3 / /0754 D G 3 / /1104 D G 3 / ) /0224 D G 3 / /0304 D G 3 / ) Pumpens totalvikt 2 ) Förutse tillräckligt stort utrymme för lyftanordning när motorn ska monteras bort. 3) Borras endast vid vågrätt läge på tryck- respektive sugstutsen och motorn. Flänsanslutningsmått enligt DIN 2501 PN 10 29

30 Installation/montering 3000 (60 Hz: 3600) min -1 Typ DN 1/2 H L a d e f min.. g min.. i 3) øk x min.. [kg] 1) /0032 D /0052 D G 1 / /0072 D G 1 / /0112 D G 1 / /0152 D G 1 / /0222 D G 1 / /0072 D G 1 / /0112 D G 1 / /0152 D G 1 / /0222 D G 1 / /0302 D G 1 / /0402 D G 1 / /0552 D G 1 / /0112 D G 1 / /0152 D G 1 / /0222 D G 1 / /0302 D G 1 / /0302 D G 1 / /0402 D G 1 / /0552 D G 1 / /0552 D G 1 / /0152 D G 3 / /0222 D G 3 / /0302 D G 3 / /0402 D G 3 / /0222 D G 3 / /0302 D G 3 / /0402 D G 3 / /0552 D G 3 / /0752 D G 3 / /0752 D G 3 / /1102 D G 3 / ) /1102 D G 3 / ) /1502 D G 3 / ) /1502 D G 3 / ) /1102 D G 3 / ) /1502 D G 3 / ) 169 1) Pumpens totalvikt 2) Förutse tillräckligt stort utrymme för lyftanordning när motorn ska monteras bort. 3) Borras endast vid vågrätt läge på tryck- respektive sugstutsen och motorn. Flänsanslutningsmått enligt DIN 2501 PN 10 30

31 Installation/montering Mått konstruktion W øk H x G/ 1 4 n s q a DN 2 r ø14 e d p L m g f Bild 5d Mått konstruktion W) 1500 (60 Hz: 1800) min -1 Typ DN 2 G 1 H L a d e f min. g min. øk m n p q r s x min. [kg] 1) /0034W 25 1/ /0034W 25 1/ /0034W 25 1/ /0034W 25 1/ /0034W 25 1/ /0034W 25 1/ /0034W 25 1/ /0034W 25 1/ /0054W 25 1/ /0034W 32 1/ /0054W 32 1/ /0074W 32 1/ /0034W 40 1/ /0054W 40 1/ /0114W 40 1/ /0154W 40 1/ /0034W 50 1/ /0054W 50 1/ /0074W 50 1/ /0114W 50 3/ /0154W 50 3/ /0224W 50 1/ /0304W 50 3/ /0114W 65 3/ /0154W 65 3/ /0224W 65 1/ /0304W 65 3/ /0404W 65 3/ /0114W 80 1/ /0154W 80 1/ /0224W 80 1/ /0304W 80 1/ /0404W 80 3/ /0554W 80 3/ /0554W 80 3/ /0754W 80 3/ /1104W 80 1/ ) /1104W 80 1/ ) /0224W /0304W 100 3/ /0404W 125 3/ /0554W 125 3/ ) Pumpens totalvikt 2) Förutse tillräckligt stort utrymme för lyftanordning när motorn ska monteras bort. Flänsanslutningsmått enligt DIN 2501 PN 10 31

32 Installation/montering 3000 (60 Hz: 3600) min -1 Typ DN 2 G 1 H L a d e f min. g min. øk m n p q r s x min. [kg] 1) /0032W 25 1/ /0052W 25 1/ /0072W 25 1/ /0112W 25 1/ /0152W 25 1/ /0222W 25 1/ /0072W 32 1/ /0112W 32 1/ /0152W 32 1/ /0222W 32 1/ /0302W 32 1/ /0402W 32 1/ /0552W 32 1/ /0112W 40 1/ /0152W 40 1/ /0222W 40 1/ /0302W 40 1/ /0302W 40 1/ /0402W 40 1/ /0552W 40 1/ /0552W 40 1/ /0152W 50 1/ /0222W 50 1/ /0302W 50 1/ /0402W 50 1/ /0222W 65 1/ /0302W 65 1/ /0402W 65 1/ /0552W 65 1/ /0752W 65 1/ ) Pumpens totalvikt Flänsanslutningsmått enligt DIN 2501 PN 10 32

33 Installation/montering Mått konstruktion WS øk H x G/ 1 4 DN 1 a DN 2 g f e d L Bild 5e Mått konstruktion WS) 1500 (60 Hz: 1800) min -1 Typ DN 1 DN 2 G 1 H L a d e f min. g min. øk x min. [kg] 1) /0034WS / /0034WS / /0034WS / /0034WS / /0034WS / /0034WS / /0034WS / /0034WS / /0054WS / /0034WS / /0054WS / /0074WS / /0034WS / /0054WS / /0114WS / /0154WS / /0034WS / /0054WS / /0074WS / /0114WS / /0154WS / /0224WS / /0304WS / /0114WS / /0154WS / /0224WS / /0304WS / /0404WS / ) Pumpens totalvikt Flänsanslutningsmått enligt DIN 2501 PN 10 33

34 Installation/montering 3000 (60 Hz: 3600) min -1 Typ DN 1 DN 2 G 1 H L a d e f min. g min. øk x min. [kg] 1) /0032WS / /0052WS / /0072WS / /0112WS / /0152WS / /0222WS / /0072WS / /0112WS / /0152WS / /0222WS / /0302WS / /0402WS / /0552WS / /0112WS / /0152WS / /0222WS / /0302WS / /0302WS / /0402WS / /0552WS / /0552WS / /0152WS / /0222WS / /0302WS / /0402WS / /0222WS / /0302WS / /0402WS / /0552WS / /0752WS / ) Pumpens totalvikt Flänsanslutningsmått enligt DIN 2501 PN 10 34

35 Installation/montering 5.3 Tekniska data Konstruktion GF/ D/ W/ WS 50 Hz: 1500 min -1 (400 V) P 2 [kw] I [A] I A /I N 3/5 db(a) 0,37 1,1 4, ,55 1,7 4, ,75 2,1 4, ,1 2,8 5, ,5 3,8 5, ,2 5,3 5, ,0 7,0 6, ,0 9,0 6, ,5 11,4 6, ,5 15,4 6, ,0 22,0 6, ,0 30,0 7, ,5 37,0 7, ,0 44,0 6, ,0 54,5 7, ,0 66,0 6, ,0 82,0 7, ,0 95,0 7, Hz: 1800 min -1 (460 V) P 2 [kw] I [A] I A /I N 3/5 db(a) 0,44 1,1 4, ,66 1,7 4, ,9 2,2 4, ,3 2,9 5, ,8 3,7 5, ,6 5,5 6, ,6 7,2 6, ,8 9,1 7, ,6 11,9 6, ,0 16,1 6, ,2 23,0 6, ,0 30,3 7, ,2 38,6 6, ,4 44,9 6, ,0 58,4 6, ,4 68,9 6, ,0 85,6 6, ,0 99,1 6, Hz: 3000 min -1 (400 V) P 2 [kw] I [A] I A /I N 3/5 db(a) 0,37 1,0 4, ,55 1,3 5, ,75 1,9 5, ,1 2,7 6, ,5 3,3 7, ,2 4,6 7, ,0 6,5 6, ,0 8,3 8, ,5 11,0 6, ,5 15,3 6, ,0 20,5 7, ,0 27,0 7, ,5 32,5 7, ,0 40,0 7, Hz: 3600 min -1 (460 V) P 2 [kw] I [A] I A /I N 3/5 db(a) 0,44 1,0 4, ,66 1,4 5, ,9 1,8 6, ,3 2,8 6, ,8 3,4 6, ,6 4,8 6, ,6 6,7 6, ,8 8,7 8, ,6 11,5 6, ,0 15,1 6, ,2 21,4 6, ,0 28,2 6, ,2 33,9 7, ,4 41,7 7, Konstruktion GFC 50 Hz: 1500 min -1 (400 V) P 2 [kw] I [A] I A /I N 3/5 db(a) 1,5 3,3 7, ,2 4,9 6, ,0 6,9 4, ,0 9,2 5, ,5 12,5 5, ,5 17,4 5, ,0 22,0 5, ,0 30,0 6, ,5 37,0 6, ,0 42,8 6, ,0 57,5 6,

36 Installation/montering 60 Hz: 1800 min -1 (460 V) P 2 [kw] I [A] I A /I N 3/5 db(a) 1,8 3,5 8, ,6 5,0 7, ,6 7,2 4, ,8 9,6 5, ,6 13,0 5, ,0 18,2 5, ,2 23,0 5, ,0 31,3 5, ,2 38,6 6, ,4 44,7 6, ,0 60,0 5, Konstruktion GF-PM Motortillverkare: emod 75 Hz: 1500 min -1 (400 V) P 2 [kw] P 1 [kw] I [A] 3/5 db(a) 0,37 0,45 0, ,55 0,68 1, ,75 0,85 1, ,1 1,28 1, ,5 1,69 2, ,2 2,44 3, ,0 3,35 5, ,0 4,44 6, ,5 5,98 9, ,5 8,15 12, ,0 11,89 18, ,0 16,29 26, ,5 19,94 30, ,0 23,4 36, ,0 31,85 50, ,0 39,19 63, ,0 47,47 71, ,0 57,89 91, Konstruktion GF-PM Motortillverkare: VEM 50 Hz: 1500 min -1 P 2 [kw] P 1 [kw] I [A] U [V] 3/5 db(a) 0,37 0,46 0, ,55 0,67 1, ,75 0,9 1, ,1 1,29 2, ,5 1,7 3, ,2 2,49 4, ,0 3,28 5, ,0 4,32 7, ,5 5,88 10, ,5 8,02 12, ,0 11,69 18, ,0 15,82 24, ,5 19,47 30, ,0 23,06 36, ,0 31,38 50, ,0 38,7 59, ,0 47,02 76, ,0 57,53 89, Hz: 3000 min -1 P 2 [kw] P 1 [kw] I [A] U [V] 3/5 db(a) 0,37 0,46 0, ,55 0,66 1, ,75 0,89 1, ,1 1,29 2, ,5 1,73 3, ,2 2,51 4, ,0 3,39 5, ,0 4,52 7, ,5 6,15 10, ,5 8,29 14, ,0 11,71 17, ,0 15,94 24, ,5 20,07 30, ,0 23,84 35, Hz: 3000 min -1 (400 V) P 2 [kw] P 1 [kw] I [A] 3/5 db(a) 0,37 0,44 0, ,55 0,65 0, ,75 0,87 1, ,1 1,22 1, ,5 1,65 2, ,2 2,42 3, ,0 3,28 5, ,0 4,3 6, ,5 5,93 8, ,5 8,06 12, ,0 11,83 17, ,0 15,96 24, ,5 19,89 30, ,0 23,55 36, Förklaring: P 2 : Märkeffekt I N : Märkström I A : Startström U: Spänning db(a): Ljudtrycksnivå (hela pumpen) 36

37 Installation/montering 5.4 Elektrisk anslutning Den elektriska anslutningen ska bara utföras av utbildad elektriker. Följ den bruksanvisning som medföljer till PM-motorer! Varning! Elektrisk ström kan orsaka att personer avlider. Förutse anslutning av potentialutjämning mellan pumphuset och byggnadens jordning. Varning! Otillåten elektrisk anslutning kan leda till döden. Anslut enligt DIN VDE 0100, i områden med explosionsrisk dessutom enligt DIN VDE Motorskydd Använd motorskyddsbrytare eller adekvat motorskydd med utlösningsegenskaper enligt DIN VDE Ställ in den inbyggda temperaturkontrollen (t.ex. kalledare) i motorstyrkretsen så att motorn kopplas från om temperaturkontrollen reagerar. Jordning, nollställning, skyddskoppling för felström etc. måste - motsvara det lokala energiföretagets föreskrifter och - och fungera felfritt enligt kontroll av utbildad elektriker. Motorskyddsbrytare vid - Direktstart ska regleras efter motorns märkström, - För in stjärntriangelstart i triangellänkningen och ställ in på maximalt 0,58-ställig märkström. Tvärsnitt och spänningsfall på nätledningen ska överensstämma med tillämpliga föreskrifter. Var försiktig! Otillåten uppvärmning skadar trefasmotorn. Håll en spänningstolerans på ± 10 % enligt DIN EN Motorer från 5,5 kw vid 1500/1800 min -1 och motorer till pumpar typ UNIBLOCK-GFC och UNIBLOCK-GF-PM är som standard utrustade med kalledare (se kapitel Anslutning kalledare). Varning! Om det installerade lindningskyddet utlöses kan detta leda till att livsfarlig, explosiv atmosfär uppstår. Koppla inte på egen hand på anläggningen utan att ha kontrollerat och undanröjt ifrågavarande driftstörning. 37

38 Installation/montering 5.6 Kontroll av rotationsriktning Utför noggrann kontroll av rotationsriktningen vid första idrifttagande och även på alla nya användningsställen för trefaspumpar. Felaktig rotationsriktning leder till liten transporteffekt och kan skada pumpen. Var försiktig! Om pumpen går torr förstörs glidringstätningen! Koppla från pumpen igen omedelbart efter start. Fara! Roterande löphjul kan skära eller klämma sönder armar. Säkra pumpen i samband med rotationskontrollen. Ta inte tag i tryckstutsen eller insugsöppningen på pumphuset. Vid kort tids inkoppling av pumpen (utan explosionsskydd) på högst 3 sekunder är det ingen risk att den går torr. Vid styranläggning med flera pumpar ska varje pump kontrolleras var för sig. Rotationsriktning enligt pil för detta! Fara! Den explosionsrisk som föreligger under installationsfasen innebär fara för livet. Se till att tillopps- och tryckledning och även vätskeberörda inre utrymmen i pumpen hela tiden är fyllda med transportmedel. Förutse motsvarande övervakningsåtgärder så att detta kan garanteras. Först därefter ska du genomföra rotationskontrollen. Sett från motorns ventilatorhjul ska detta vrida sig medurs. För pumpar av typen UNIBLOCK-GFC ska motoraxeln från motorlocket sett vrida sig medurs. Genom öppningar i mellanhuset kan man se motoraxeln Ändring av rotationsriktning Rotationsriktningen kan ändras genom att två faser i motorkabeln kastas om. 38

39 Installation/montering 5.7 Bilder av motoranslutning Var försiktig! Felaktig elektrisk kopplingsmetod leder till att trefasmotorn faller bort. Var därför medveten om vilken kopplingsmetod som används Anslutning kalledare Beroende på motortillverkare och byggstorlek kan det förekomma avvikelser. Ta hänsyn till motorns bifogade dokument och upplysningar i locket på anslutningslådan. Konstruktion GF/ GFC/ D/ W/ WS Driftspänning Driftfrekvens Motorspänning (motorns typskylt) 230/400V 5/3 50Hz 275/480V 5/3 60Hz 400/690V 5/3 50Hz V 3 50Hz V 5 60Hz V 5 60Hz 1 A1 A2 2 till utlösningsapparat V 230V 50Hz W2 U2 V2 U1 V1 W1 5 - Mätspänning på högst 2,5 V likström! L1 L2 L3 - Används endast i förbindelse med utlösningsenhet! V 400V 50Hz 60Hz W2 U2 V2 U1 V1 W1 L1 L2 L3 3 W2 U2 V2 U1 V1 W1 L1 L2 L3 5 - Använd mätbrygga eller ohmmätare för kontroll av motstånden. - Beläggning av uttagen A1 och A2 (om sådana finns) vid bortfall av en kalledare V 690V 50Hz 60Hz W2 U2 V2 U1 V1 W Drev för frekvensomformare L1 L2 L V 460V 60Hz W2 U2 V2 U1 V1 W1 3 W2 U2 V2 U1 V1 W1 5 Följ den medföljande bruksanvisningen! L1 L2 L3 L1 L2 L3 Konstruktion GF-PM Spänningsförsörjning via frekvensomformare Använd inte frekvensomformare i explosionsskyddade områden. Motorspänning/motorfrekvens (motorns typskylt) V Hz W2 U2 V2 U1 V1 W1 L1 L2 L3 3 39

40 Installation/montering Pumpar av typ UNIBLOCK-GF-PM är endast avsedda för drift med frekvensomformare. Upp till 30/36 kw kan frekvensomformaren även anslutas genom direktmontering (UNIBLOCK-GFC endast väggmontering). Möjlig frekvensjustering av pumparna i området från 30 till 50 Hz (30 till 60 Hz) beroende på driftsvillkor. Pumpar av typ UNIBLOCK-GF-PM frekvensregleras i förhållande till driftvillkoren. Frekvensomkopplare ska motsvara EU:s riktlinje för lågspänning och EMV. Vidta vid uläggningen åtgärder för fullständig avluftning. Tryckledning - dras så att den förblir frostfri, - stöttas och - ansluts spänningsfritt. Krafter och moment för rörledningen får inte påverka pumpen. Installera ett... - skjutspjäll omedelbart framför pumpen för tillslutning av ledningarna. Därigenom går det att bygga ut pumpen med fyllda ledningar. - återgångshinder mellan tryckstuts och skjutspjäll. Detta förhindrar att transportmediet och andra vätskeslag strömmar tillbaka när pumpen kopplats från Frostskydd Använd felströmsbrytare som är allströmskänsliga när så är nödvändigt. 5.9 ETS X4 Se den medföljande bruksanvisningen för montering och elektrisk anslutning av ETS X Dragning av rörledningar Dra tryckledningar enligt gällande föreskrifter och tillämpliga föreskrifter om arbetarskydd. Se upp! Frost kan skada en fylld pump. Töm pumpen när den inte ska användas under en längre tid. Var försiktig! Transportmedier som tränger ut kan orsaka brännskador på händer och armar. Gör pumphuset trycklöst. Först därefter ska du tömma pumpen. Varning! Heta transportmedier som tränger ut är livsfarliga. Överskrid inte rörledningskrafterna. För pumpar av typen UNIBLOCK-GFC - se kapitel 9.1 Demontering för tömning, - Fäst kylledningar enligt kapitel 9.2 Montering före förnyat idrifttagande. 40

41 Idrifttagande 6. Idrifttagande Kontrollera pumpen före idrifttagande och utför funktionskontroll. Beakta då särskilt följande anvisningar: - Vrid motoraxeln flera varv för hand! - Låt aldrig pumpen gå torr! - Har pump och rörledningar anslutits enligt föreskrifterna? - Har den elektriska anslutningen utförts enligt gällande bestämmelser? - Är temperaturkontrollen (om sådan finns) ansluten? - Är motorskyddsbrytaren rätt inställd? - Är ETS X4 (om sådan finns) ansluten? - Stämmer pumpens rotationsriktning även när den drivs via ett nödströmsaggregat? - Har för driften nödvändiga skjutspjäll öppnats? - Har pumpen monterats så att den sitter fast ordentligt? - Har till- respektive avlopp till pumpstationen kontrollerats så att de är utan risk? Var försiktig! Hett pumphus och suglock kan orsaka brännskador på händer och armar. Vidrör inte pumpar för transport av hett vatten. Vidta försiktighetsåtgärder mot brännskador. Fara! Om det finns luftblåsor och gasansamlingar i området för glidringspackningen uppstår det en livsfarlig, explosiv atmosfär. Se till att tillopps- och tryckledning och även vätskeberörda inre utrymmen i pumpen hela tiden är fyllda med transportmedel. Förutse motsvarande övervakningsåtgärder så att detta kan garanteras. Driv omväxlande installerade reservpumpar via styrningen. Detta garanterar pumparnas driftsberedskap. 6.1 Driftsätt och inkopplingsfrekvens Alla typer är vid fylld pump avsedda för driftsätt S1 (kontinuerlig drift). Se upp! Längre tids drift mot stängt skjutspjäll värmer upp transportmediet och pumpen. Öppna skjutspjället före drift. Var försiktig! Om pumpen går torr förstörs glidringstätningen! Fyll pump och tilloppsledning med tanportmedium innan pumpen startas. Lufta efter det. Fara! Vid drift med stängda avspärrninganordningar uppstår en livsfarlig, explosiv atmosfär. Öppna skjutspjället före drift. 41

42 Idrifttagande Använd motorskyddsbrytaren eller motsvarande motorskydd med utlösningesgenskap enligt DIN VDE Överskrid inte tio påkopplingsprocesser i timmen. Detta förhindrar stark temperaturhöjning i motorn och omåttlig belastning av pump, motor, tätningar och lager. Fråga aktuell tillverkare om tillåten brytfrekvens för eventuella startapparater. 6.2 Igångsättning För igångsättning av pumpen 1. Stäng manometerns skjutspjäll och spärrvred, 2. Koppla på motorn, 3. Öppna spärrvreden på manometern. Skruva upp skjutspjället endast lite och först när tryckledningen är tom. Öppna vid full ledning tills tillåten motorbelastning uppnås (jämför strömmätarens värde med angivelserna på motorns typskylt!). 42

43 Underhåll/rengöring 7. Underhåll/rengöring Låt endast fackpersonal utföra underhålls- och rengöringsarbeten. Denna personal ska utrustas med personlig skyddsutrustning (t.ex. skyddshandskar). En person anses enligt EN som fackman om han - på grund av fackutbildning, kunskapr och erfarenhet och även kunskaper om tillämpliga normer för de på honom överlåtna uppgifterna kan bedöma - och känna igen möjliga risker. Se upp! Transportmedier som utgör en hälsorisk kan vara farliga för personers hälsa. Bär alltid personlig skyddsutrutning som skyddshandskar och skyddsglasögon. Under drift utsätts pumpen för vibrationer som kan lossa skruv- och klämförbindningar. Kontrollera med regelbunda mellanrum (vid enskiftsdrift rekommenderas 6 månader) att det inte finns några lösa förbindningar. Avlägsna regelbundet dammavlagringar och föroreningar. För underhålls- och rengöringsarbeten skall obetingat avstängningsförloppet i kapitel 3.5 Frånkopplingsprocedurer. Använd endast föremål och verktyg som uttryckligen är avsedda för sådana arbeten. Var försiktig! Personer kan komma till skada när pumpen underhålls eller rengörs. Följ därför såväl säkerhetsregler som erkända tekniska regler Rengör och underhåll pumpen med jämna mellanrum. Detta möljiggör felfri användning av pumpen. Fara! Roterande löphjul kan skära eller klämma sönder armar. Låt löphjulet löpa tills det står stilla. Säkra pumpen så att den inte kan rulla bort eller falla. 7.1 Underhåll Tänk vid underhålls- och reparationsarbeten på: - Risken för klämskador - Risker på grund av elektrisk ström. Dekontaminera pumpen efter transport av hälsofarliga medier. Endast auktoriserade verkstäder/personer får arbeta på explosionsskyddade pumpar och ska då använda tillverkarens originaldelar. I annat fall upphör intyget om explosionsskydd att gälla. 43

44 Underhåll/rengöring Fara! En gnista framkallar en explosionrisk som utgör fara för livet. Innan pumpen monteras ner i områden med explosionsrisk ska schaktet respektive byggnaden luftas i tillräcklig utsträckning. Reparationer och omfattande underhållsarbeten ska i nedmonterat tillstånd ske i avskilda utrymmen. Var försiktig! Om motoraxeln roterar otillräckligt kan det leda till att löphjulet fastnar och glidringspackningen faller bort! För att motverka detta ska motoraxeln vridas för hand varje vecka. Dessutom finns följande klistermärken på motorn: Varning! Det är risk att pumpen kan välta när den tas loss ur rörledningsanslutningen och den kan då komma att skada personer svårt. Vid transport ska pumpen säkras med motsvarande anslagsmedel. Ställ bara pumpen på ytor som är tillräckligt fasta och vågräta i alla riktningar. Säkra den dessutom så att den inte kan välta. Bild 6 Klistermärke torrkörning Klistermärket påminner om att varje vecka vrida motoraxeln för hand flera gånger och att följa bruksanvisningen! Fånga upp avfall och utsläpp i behållare som lämpar sig för detta och avfallshantera dem sedan enligt föreskrifterna. Följ anvisningarna på dekalen. 7.2 Anvisningar om underhåll vid längre tids stillestånd Skydda pumparna mot påverkan från väder och vind (UVstrålning, solljus, högre luftfuktighet, frost och så vidare). Innan de tas i drift igen ska punkterna i kapitel 6 Idrifttagande ha uppfyllts. Fara! Om glidringspackningen faller bort uppstår en livsfarlig, explosiv atmosfär. Säkerställ därför att glidringspackningen fungerar genom att kontrollera den regelbundet. 44
