Övervakning av urladdningsförlopp hos blysyrabatterier

Transkript

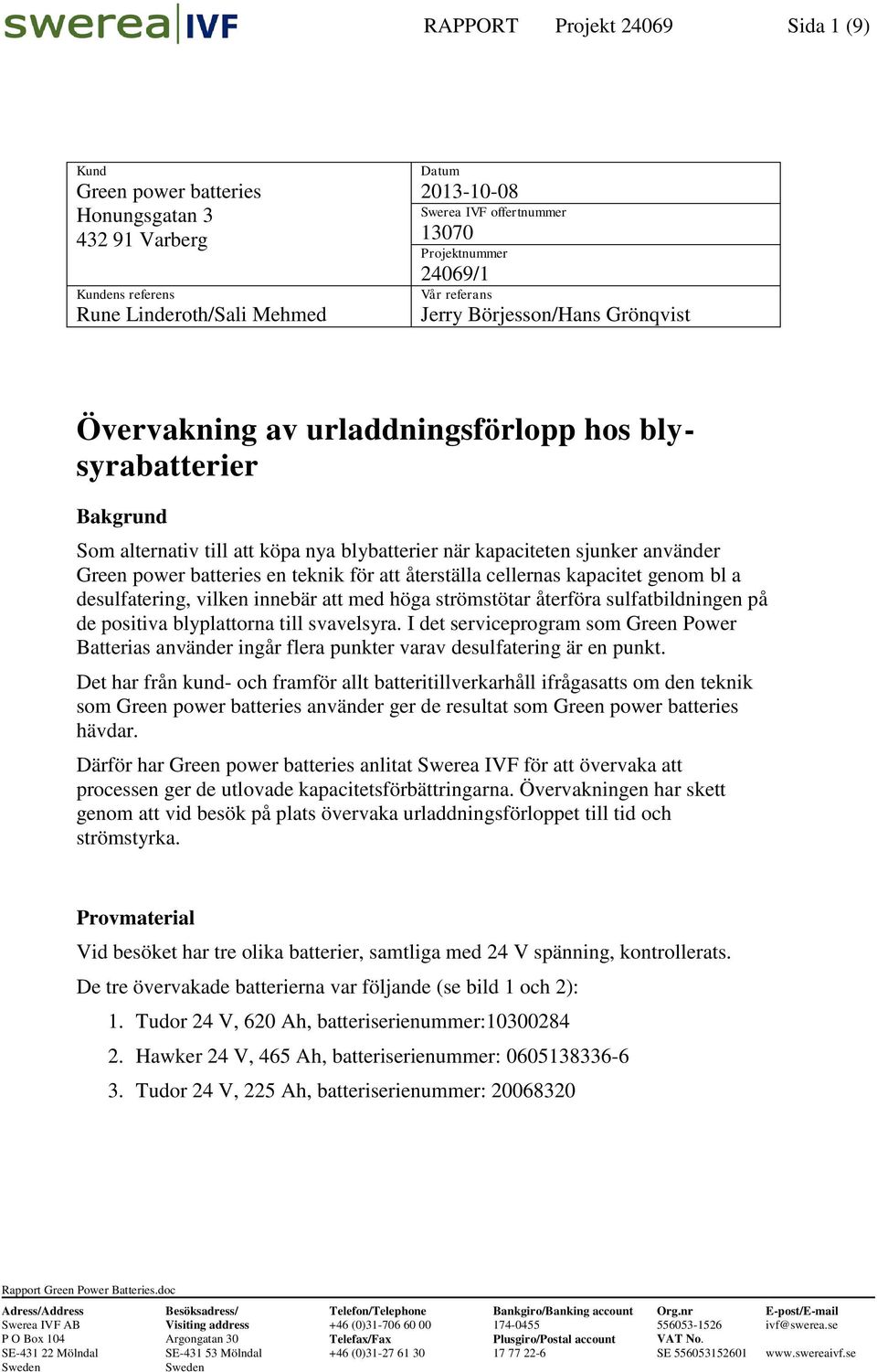

1 RAPPORT Projekt Sida 1 (9) Kund Green power batteries Honungsgatan Varberg Kundens referens Rune Linderoth/Sali Mehmed Datum Swerea IVF offertnummer Projektnummer 24069/1 Vår referans Jerry Börjesson/Hans Grönqvist Övervakning av urladdningsförlopp hos blysyrabatterier Bakgrund Som alternativ till att köpa nya blybatterier när en sjunker använder Green power batteries en teknik för att återställa cellernas genom bl a desulfatering, vilken innebär att med höga strömstötar återföra sulfatbildningen på de positiva blyplattorna till svavelsyra. I det serviceprogram som Green Power Batterias använder ingår flera punkter varav desulfatering är en punkt. Det har från kund- och framför allt batteritillverkarhåll ifrågasatts om den teknik som Green power batteries använder ger de resultat som Green power batteries hävdar. Därför har Green power batteries anlitat Swerea IVF för att övervaka att processen ger de utlovade sförbättringarna. Övervakningen har skett genom att vid besök på plats övervaka urladdningsförloppet till tid och strömstyrka. Provmaterial Vid besöket har tre olika batterier, samtliga med 24 V spänning, kontrollerats. De tre övervakade batterierna var följande (se bild 1 och 2): 1. Tudor 24 V, 620 Ah, batteriserienummer: Hawker 24 V, 465 Ah, batteriserienummer: Tudor 24 V, 225 Ah, batteriserienummer:

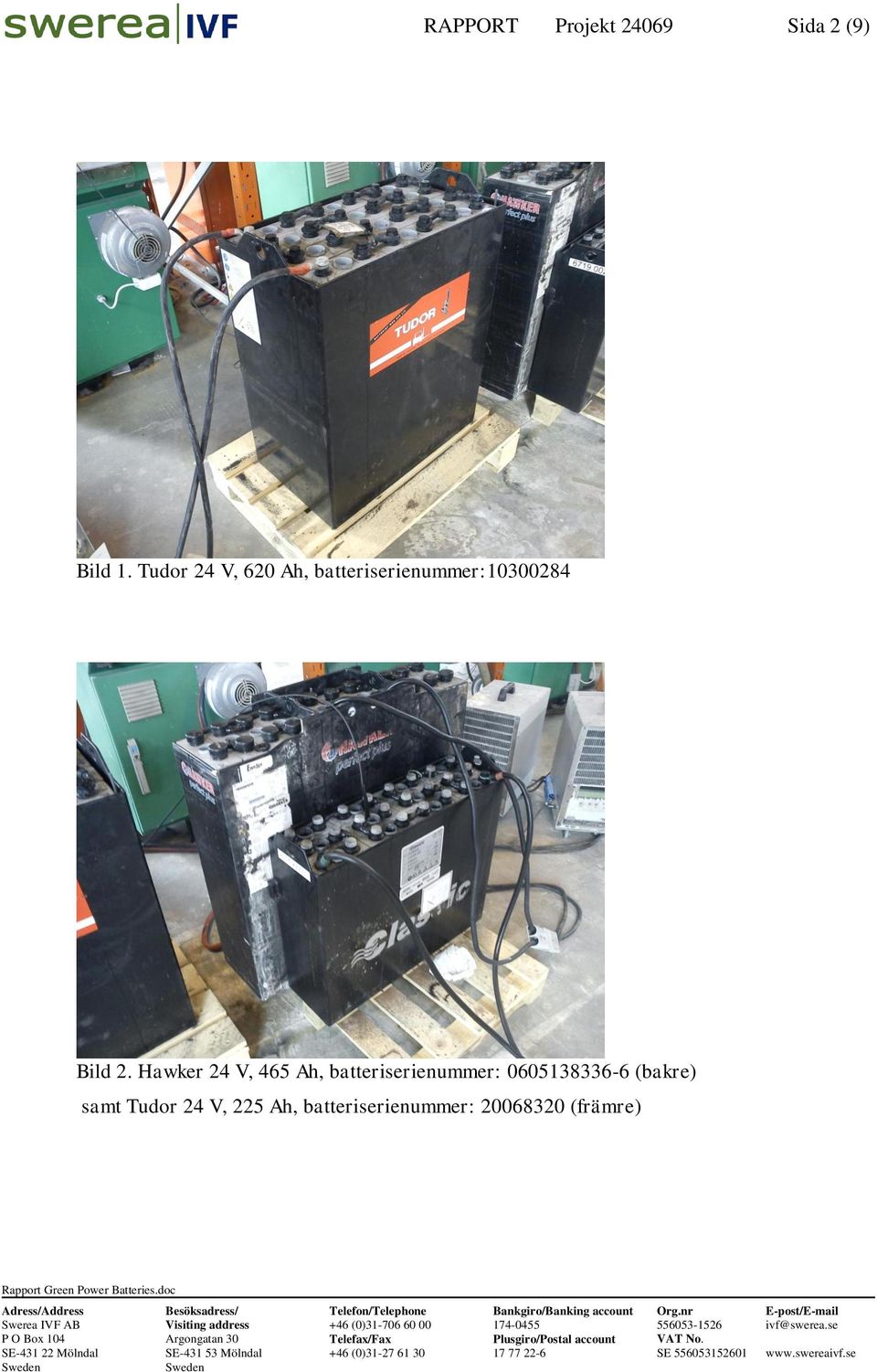

2 RAPPORT Projekt Sida 2 (9) Bild 1. Tudor 24 V, 620 Ah, batteriserienummer: Bild 2. Hawker 24 V, 465 Ah, batteriserienummer: (bakre) samt Tudor 24 V, 225 Ah, batteriserienummer: (främre)

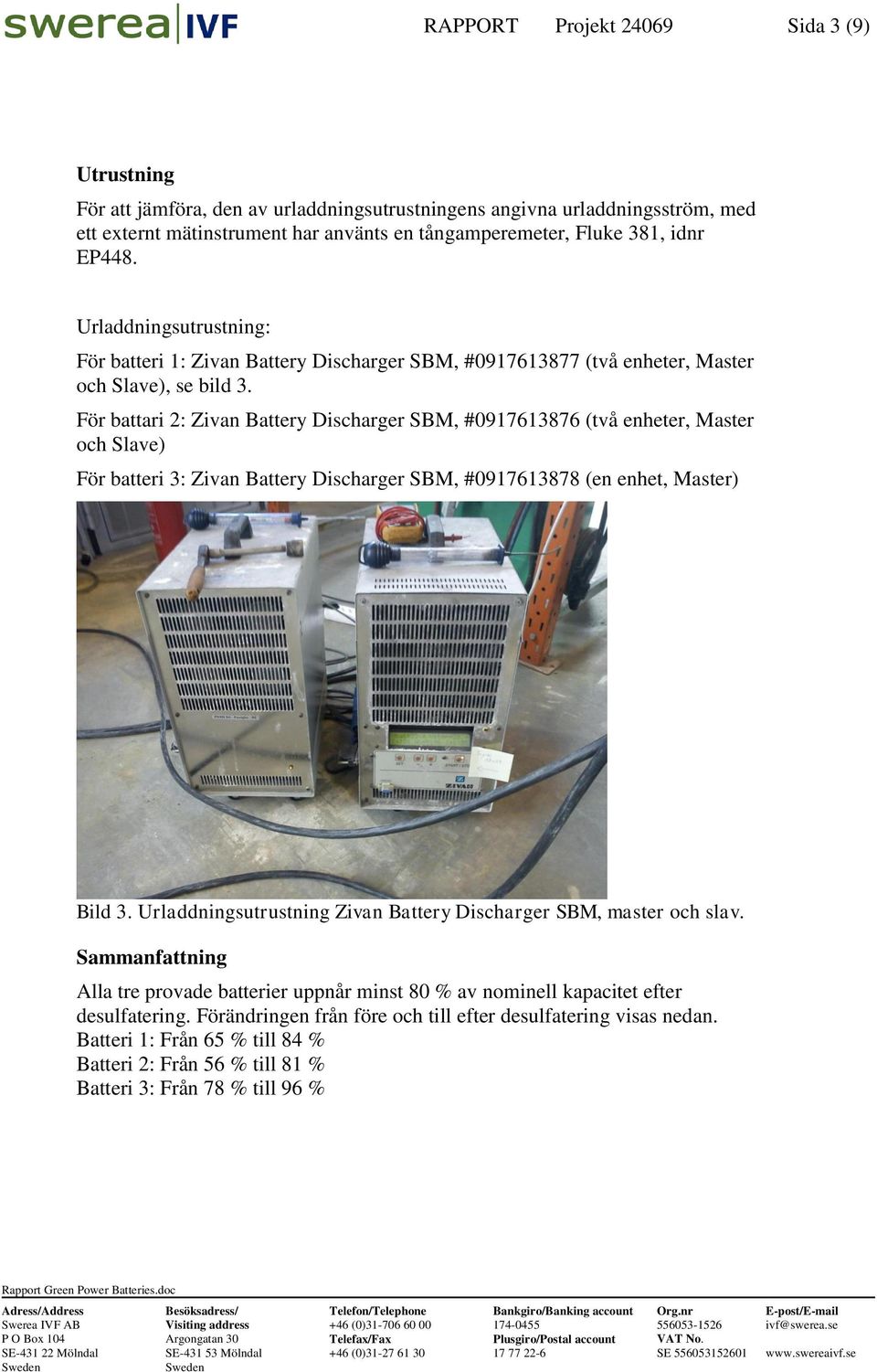

3 RAPPORT Projekt Sida 3 (9) Utrustning För att jämföra, den av urladdningsutrustningens angivna urladdningsström, med ett externt mätinstrument har använts en tångamperemeter, Fluke 381, idnr EP448. Urladdningsutrustning: För batteri 1: Zivan Battery Discharger SBM, # (två enheter, Master och Slave), se bild 3. För battari 2: Zivan Battery Discharger SBM, # (två enheter, Master och Slave) För batteri 3: Zivan Battery Discharger SBM, # (en enhet, Master) Bild 3. Urladdningsutrustning Zivan Battery Discharger SBM, master och slav. Sammanfattning Alla tre provade batterier uppnår minst 80 % av nominell efter desulfatering. Förändringen från före och till efter desulfatering visas nedan. Batteri 1: Från 65 % till 84 % Batteri 2: Från 56 % till 81 % Batteri 3: Från 78 % till 96 %

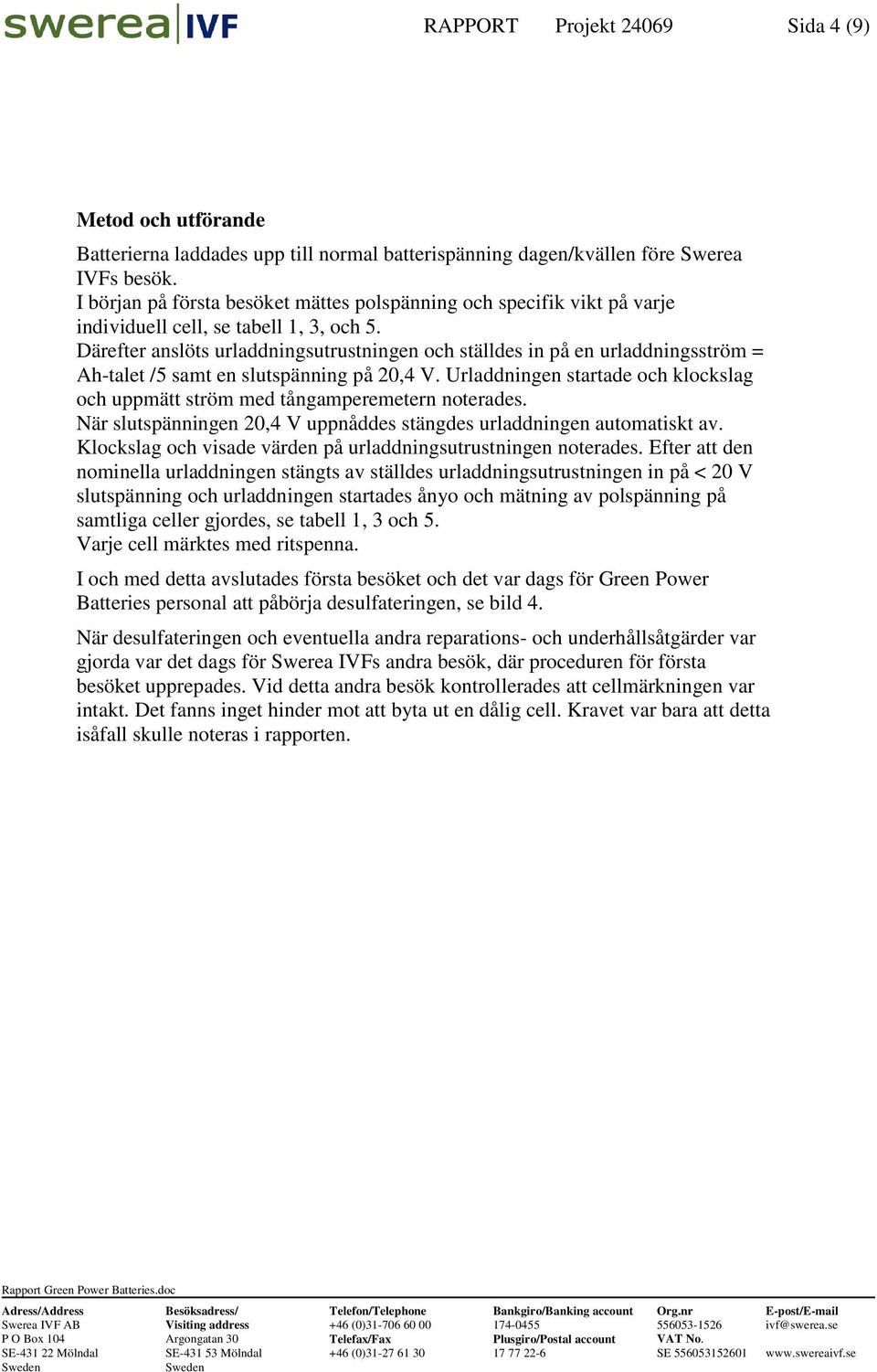

4 RAPPORT Projekt Sida 4 (9) Metod och utförande Batterierna laddades upp till normal batterispänning dagen/kvällen före Swerea IVFs besök. I början på första besöket mättes polspänning och specifik på varje individuell cell, se tabell 1, 3, och 5. Därefter anslöts urladdningsutrustningen och ställdes in på en urladdningsström = Ah-talet /5 samt en slutspänning på 20,4 V. Urladdningen startade och klockslag och uppmätt ström med tångamperemetern noterades. När slutspänningen 20,4 V uppnåddes stängdes urladdningen automatiskt av. Klockslag och visade värden på urladdningsutrustningen noterades. Efter att den nominella urladdningen stängts av ställdes urladdningsutrustningen in på < 20 V slutspänning och urladdningen startades ånyo och mätning av polspänning på samtliga celler gjordes, se tabell 1, 3 och 5. Varje cell märktes med ritspenna. I och med detta avslutades första besöket och det var dags för Green Power Batteries personal att påbörja desulfateringen, se bild 4. När desulfateringen och eventuella andra reparations- och hållsåtgärder var gjorda var det dags för Swerea IVFs andra besök, där proceduren för första besöket upprepades. Vid detta andra besök kontrollerades att cellmärkningen var intakt. Det fanns inget hinder mot att byta ut en dålig cell. Kravet var bara att detta isåfall skulle noteras i rapporten.

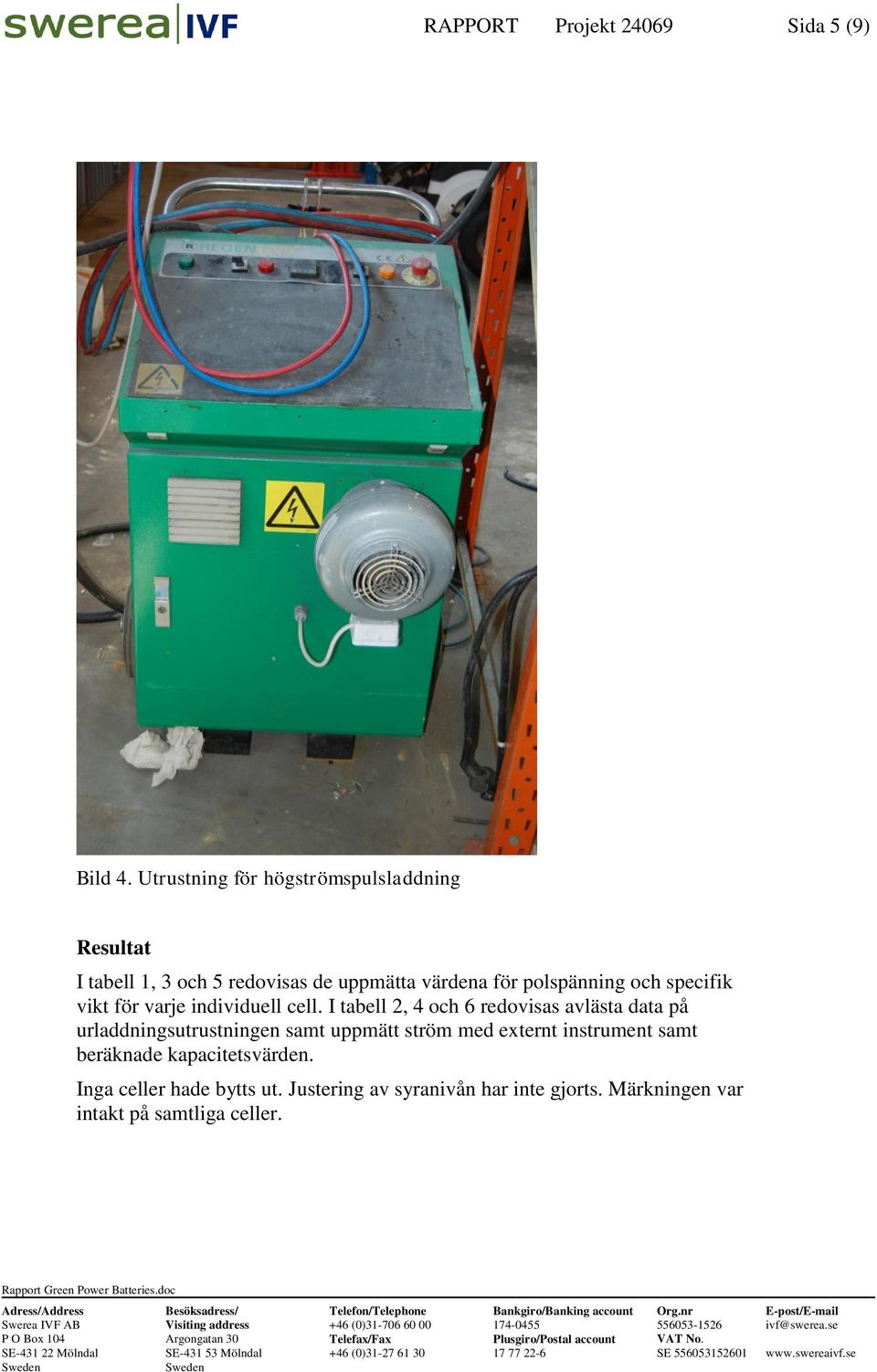

5 RAPPORT Projekt Sida 5 (9) Bild 4. Utrustning för högströmspulsladdning Resultat I tabell 1, 3 och 5 redovisas de uppmätta värdena för polspänning och specifik för varje individuell cell. I tabell 2, 4 och 6 redovisas avlästa data på urladdningsutrustningen samt uppmätt ström med externt instrument samt beräknade svärden. Inga celler hade bytts ut. Justering av syranivån har inte gjorts. Märkningen var intakt på samtliga celler.

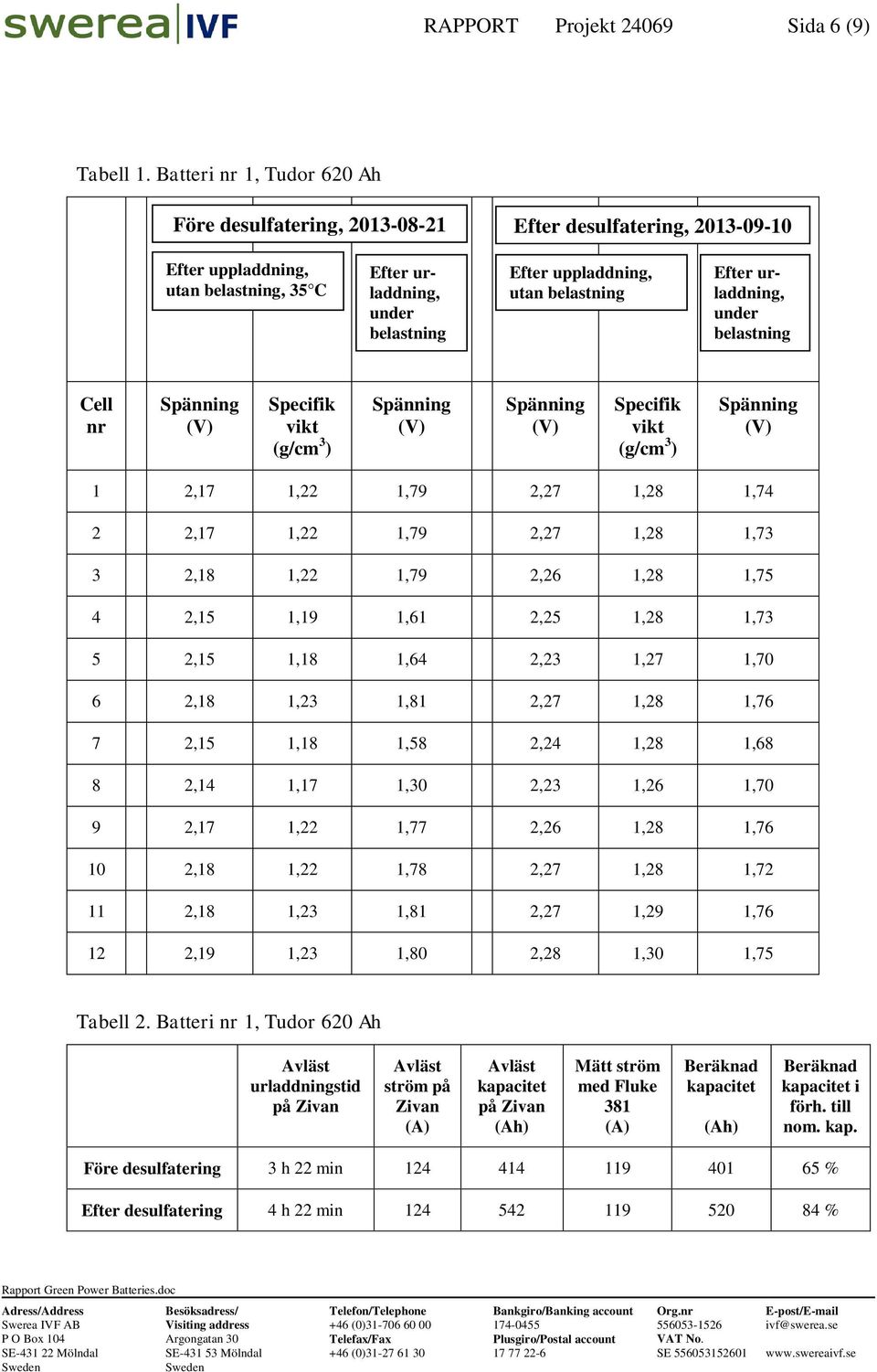

6 RAPPORT Projekt Sida 6 (9) Tabell 1. Batteri nr 1, Tudor 620 Ah Före desulfatering, Efter desulfatering, utan, 35 C utan Cell nr 1 2,17 1,22 1,79 2,27 1,28 1,74 2 2,17 1,22 1,79 2,27 1,28 1,73 3 2,18 1,22 1,79 2,26 1,28 1,75 4 2,15 1,19 1,61 2,25 1,28 1,73 5 2,15 1,18 1,64 2,23 1,27 1,70 6 2,18 1,23 1,81 2,27 1,28 1,76 7 2,15 1,18 1,58 2,24 1,28 1,68 8 2,14 1,17 1,30 2,23 1,26 1,70 9 2,17 1,22 1,77 2,26 1,28 1, ,18 1,22 1,78 2,27 1,28 1, ,18 1,23 1,81 2,27 1,29 1, ,19 1,23 1,80 2,28 1,30 1,75 Tabell 2. Batteri nr 1, Tudor 620 Ah urladdningstid ström på Zivan Mätt ström med Fluke 381 i förh. till nom. kap. Före desulfatering 3 h 22 min % Efter desulfatering 4 h 22 min %

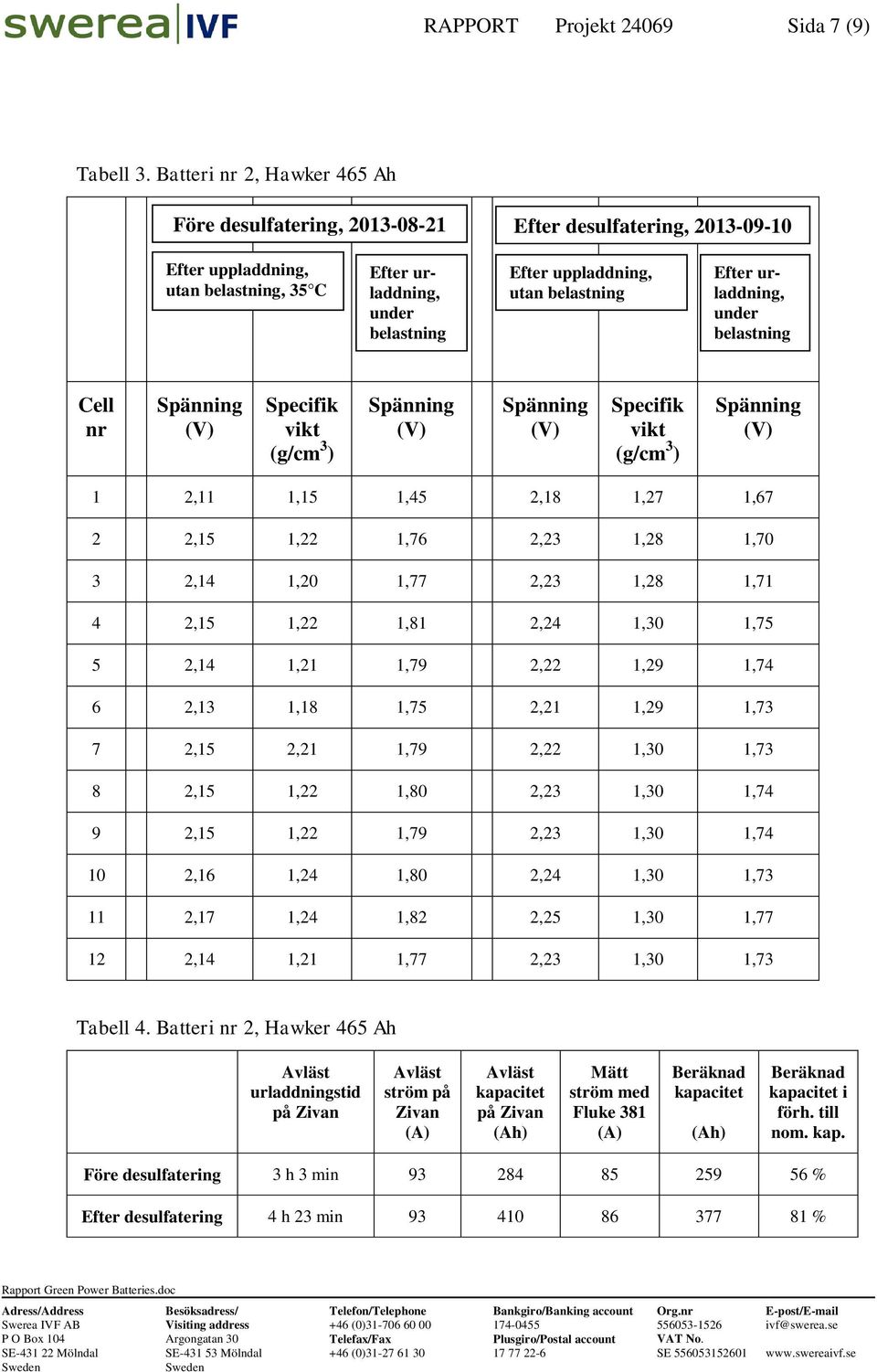

7 RAPPORT Projekt Sida 7 (9) Tabell 3. Batteri nr 2, Hawker 465 Ah Före desulfatering, Efter desulfatering, utan, 35 C utan Cell nr 1 2,11 1,15 1,45 2,18 1,27 1,67 2 2,15 1,22 1,76 2,23 1,28 1,70 3 2,14 1,20 1,77 2,23 1,28 1,71 4 2,15 1,22 1,81 2,24 1,30 1,75 5 2,14 1,21 1,79 2,22 1,29 1,74 6 2,13 1,18 1,75 2,21 1,29 1,73 7 2,15 2,21 1,79 2,22 1,30 1,73 8 2,15 1,22 1,80 2,23 1,30 1,74 9 2,15 1,22 1,79 2,23 1,30 1, ,16 1,24 1,80 2,24 1,30 1, ,17 1,24 1,82 2,25 1,30 1, ,14 1,21 1,77 2,23 1,30 1,73 Tabell 4. Batteri nr 2, Hawker 465 Ah urladdningstid ström på Zivan Mätt ström med Fluke 381 i förh. till nom. kap. Före desulfatering 3 h 3 min % Efter desulfatering 4 h 23 min %

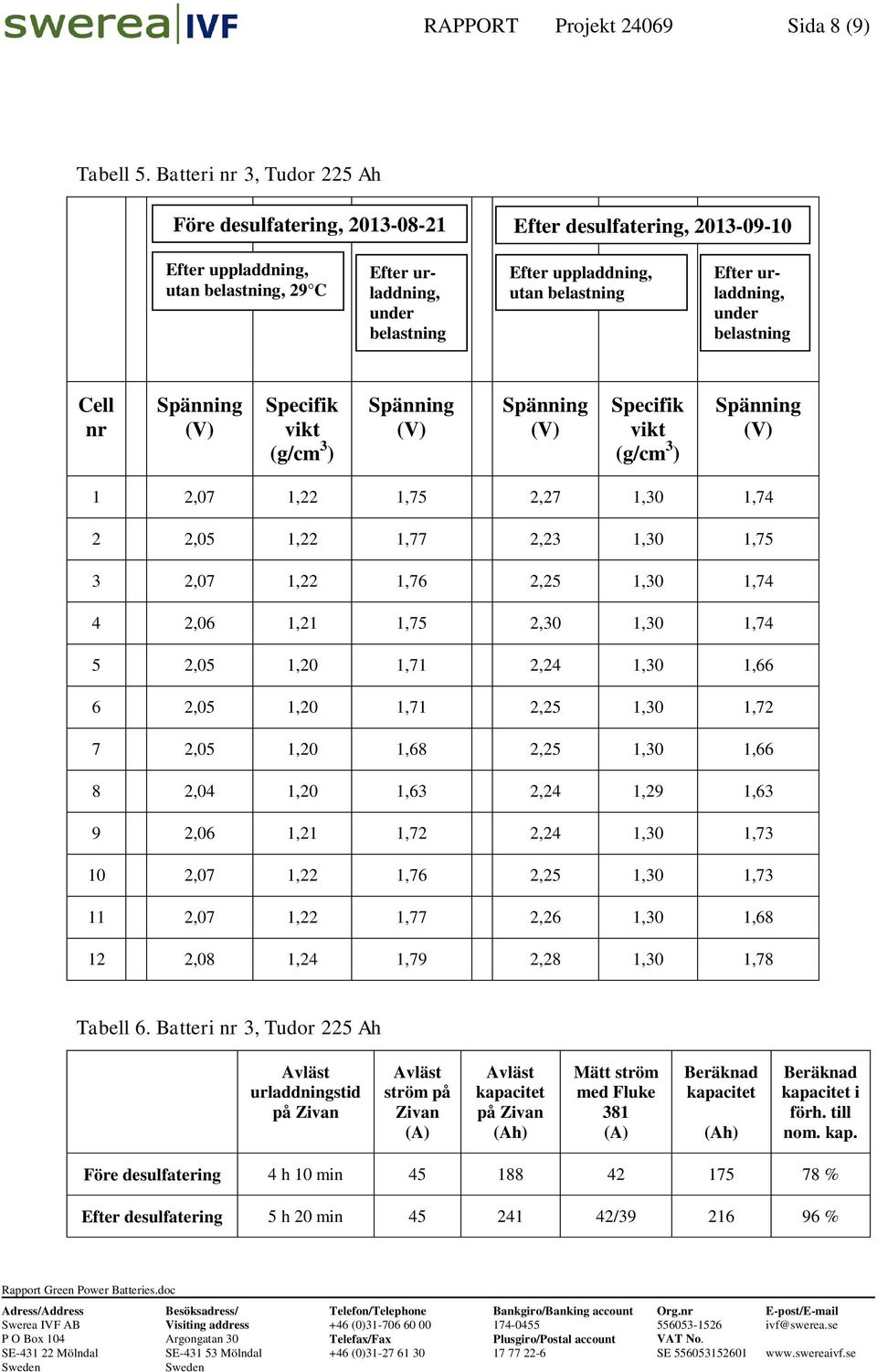

8 RAPPORT Projekt Sida 8 (9) Tabell 5. Batteri nr 3, Tudor 225 Ah Före desulfatering, Efter desulfatering, utan, 29 C utan Cell nr 1 2,07 1,22 1,75 2,27 1,30 1,74 2 2,05 1,22 1,77 2,23 1,30 1,75 3 2,07 1,22 1,76 2,25 1,30 1,74 4 2,06 1,21 1,75 2,30 1,30 1,74 5 2,05 1,20 1,71 2,24 1,30 1,66 6 2,05 1,20 1,71 2,25 1,30 1,72 7 2,05 1,20 1,68 2,25 1,30 1,66 8 2,04 1,20 1,63 2,24 1,29 1,63 9 2,06 1,21 1,72 2,24 1,30 1, ,07 1,22 1,76 2,25 1,30 1, ,07 1,22 1,77 2,26 1,30 1, ,08 1,24 1,79 2,28 1,30 1,78 Tabell 6. Batteri nr 3, Tudor 225 Ah urladdningstid ström på Zivan Mätt ström med Fluke 381 i förh. till nom. kap. Före desulfatering 4 h 10 min % Efter desulfatering 5 h 20 min / %

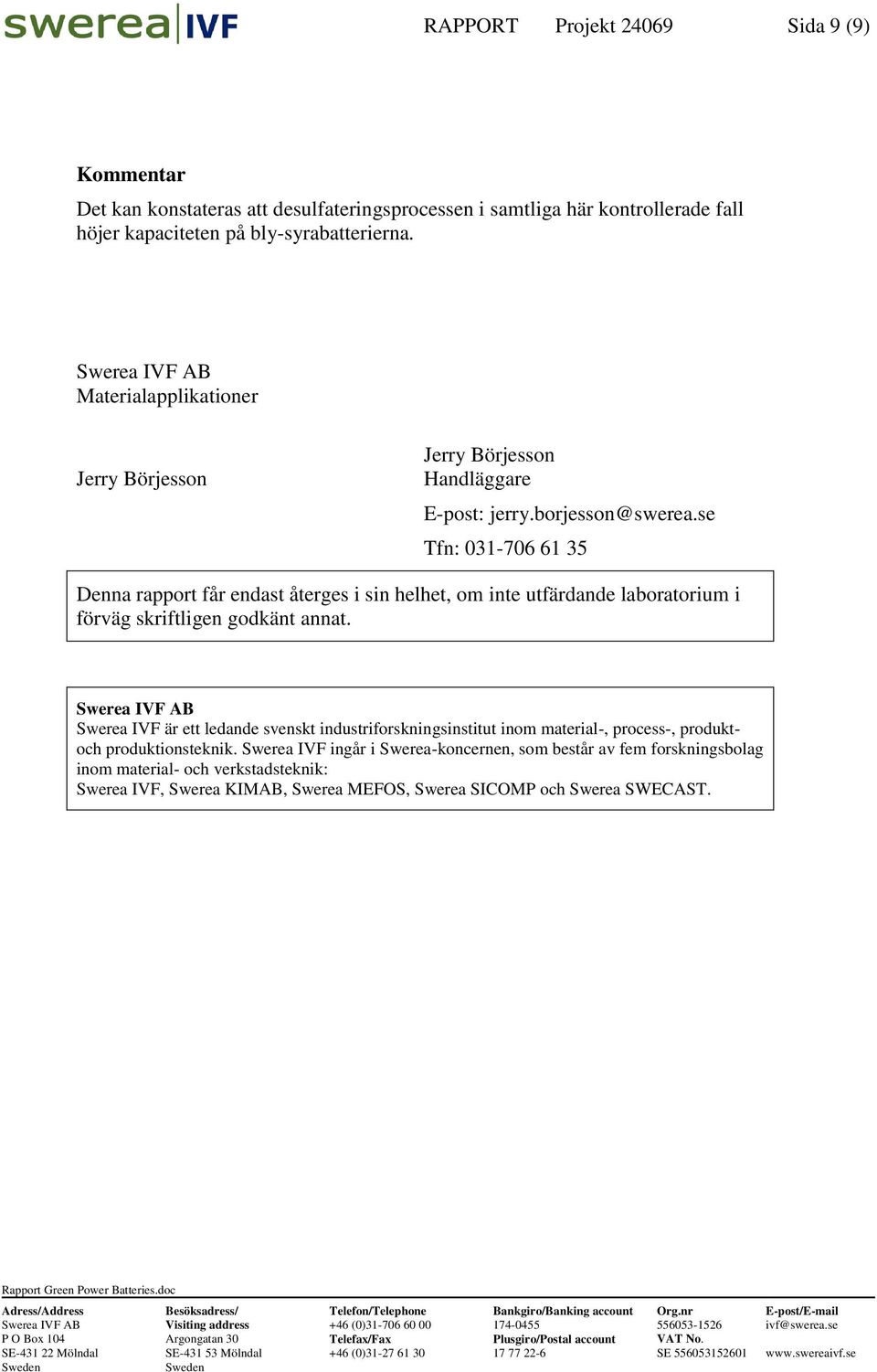

9 RAPPORT Projekt Sida 9 (9) Kommentar Det kan konstateras att desulfateringsprocessen i samtliga här kontrollerade fall höjer en på bly-syrabatterierna. Materialapplikationer Jerry Börjesson Jerry Börjesson Handläggare E-post: jerry.borjesson@swerea.se Tfn: Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Swerea IVF är ett ledande svenskt industriforskningsinstitut inom material-, process-, produktoch produktionsteknik. Swerea IVF ingår i Swerea-koncernen, som består av fem forskningsbolag inom material- och verkstadsteknik: Swerea IVF, Swerea KIMAB, Swerea MEFOS, Swerea SICOMP och Swerea SWECAST.
