Hörapparatbatterier, urladdningskurvor och strömbehov.

Transkript

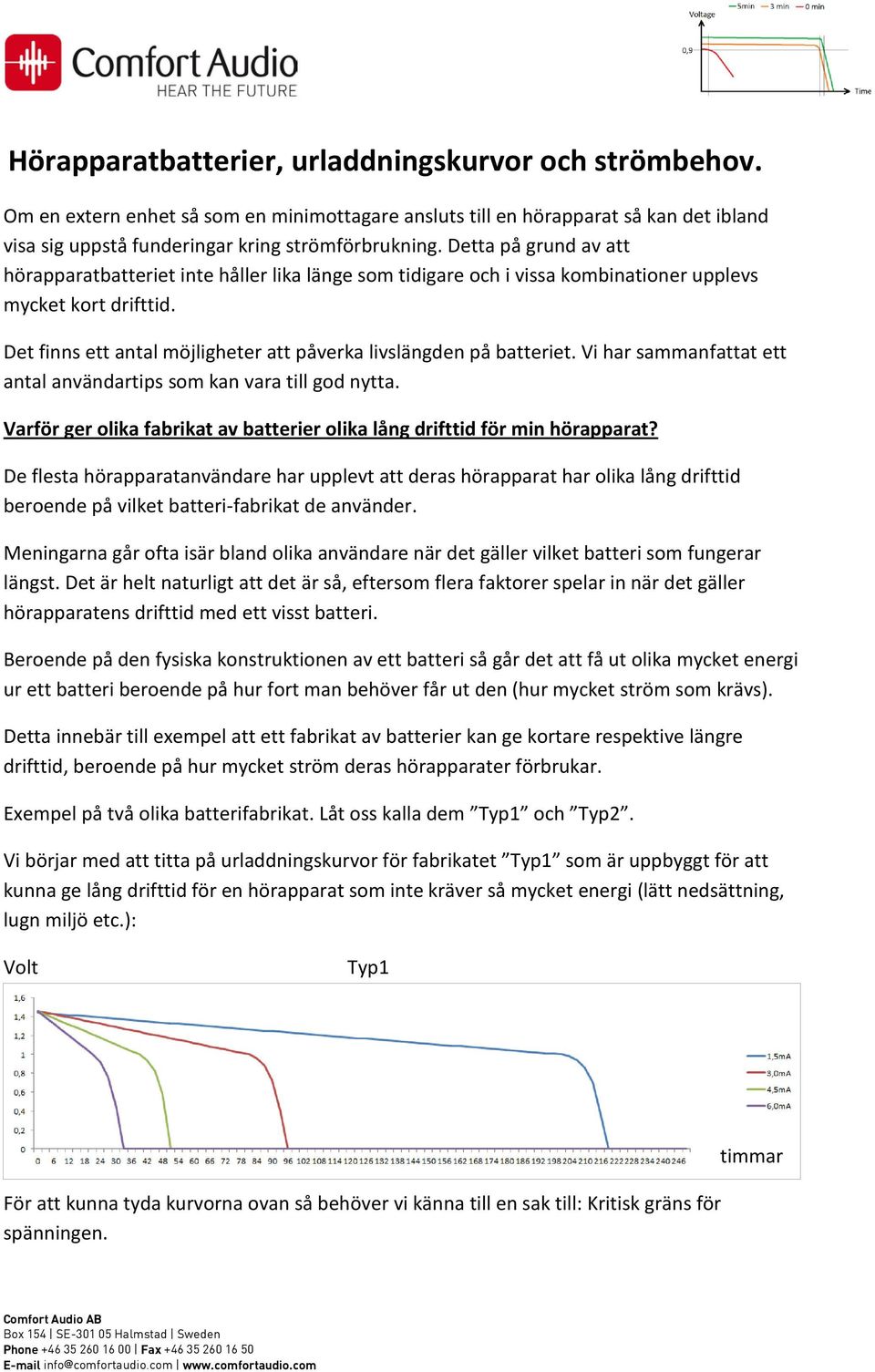

1 Hörapparatbatterier, urladdningskurvor och strömbehov. Om en extern enhet så som en minimottagare ansluts till en hörapparat så kan det ibland visa sig uppstå funderingar kring strömförbrukning. Detta på grund av att hörapparatbatteriet inte håller lika länge som tidigare och i vissa kombinationer upplevs mycket kort drifttid. Det finns ett antal möjligheter att påverka livslängden på batteriet. Vi har sammanfattat ett antal användartips som kan vara till god nytta. Varför ger olika fabrikat av batterier olika lång drifttid för min hörapparat? De flesta hörapparatanvändare har upplevt att deras hörapparat har olika lång drifttid beroende på vilket batteri-fabrikat de använder. Meningarna går ofta isär bland olika användare när det gäller vilket batteri som fungerar längst. Det är helt naturligt att det är så, eftersom flera faktorer spelar in när det gäller hörapparatens drifttid med ett visst batteri. Beroende på den fysiska konstruktionen av ett batteri så går det att få ut olika mycket energi ur ett batteri beroende på hur fort man behöver får ut den (hur mycket ström som krävs). Detta innebär till exempel att ett fabrikat av batterier kan ge kortare respektive längre drifttid, beroende på hur mycket ström deras hörapparater förbrukar. Exempel på två olika batterifabrikat. Låt oss kalla dem Typ1 och Typ2. Vi börjar med att titta på urladdningskurvor för fabrikatet Typ1 som är uppbyggt för att kunna ge lång drifttid för en hörapparat som inte kräver så mycket energi (lätt nedsättning, lugn miljö etc.): Volt Typ1 För att kunna tyda kurvorna ovan så behöver vi känna till en sak till: Kritisk gräns för spänningen. timmar

2 Det går inte att driva en hörapparat med en alltför låg spänning. När spänningen sjunkit till en viss nivå så stängs hörapparaten av. Spänningen stabiliseras också till en fast nivå inuti hörapparaten, annars skulle det vara så att hörapparaten ger starkare ljud när batteriet är nytt och svagare och svagare allt eftersom hörapparatens batteri laddas ur. (så var det förr i tiden, användaren var tvungen att successivt höja ljudet med sin volymkontroll under dagens gång) Den kritiska spänningen då en modern hörapparat slutar fungera varierar mellan olika fabrikat och modeller, men det brukar handla om en spänningsnivå någonstans mellan 0,9 och drygt 1 volt. Låt oss för enkelhetens skull använda 1 volt som referens i det här exemplet. Vi förutsätter alltså att hörapparaten tystnar då batterispänningen sjunkit till precis 1 volt. Volt Typ1 Timmar Om vi markerar när urladdningskurvorna tangerar 1 volt, så kan vi se hur många drifttimmar vi kan få ut ur batteriet, beroende på hur mycket ström som förbrukas. De olika urladdningsströmmarna 1,5, 3,0, 4,5 respektive 6,0 ma motsvarar olika strömbehov beroende på hörapparatmodell, hörselnedsättning och ljudmiljö. En hörapparat som drar ganska lite ström, 1,5mA (blå kurva) går att driva i ca 200 timmar medan en riktigt strömkrävande hörapparat som behöver 6,0 ma (lila kurva) går att driva i ca 20 timmar med detta batteri. Variationen av hur mycket energi vi får ur batteriet (Typ1), beror alltså på hur mycket ström som behövs: 1,5mA (blå kurva) urladdning ger => 1,5mA x 200h = 300mAh 3,0mA (röd kurva) urladdning ger =>3,0mA x 80h = 240mAh 4,5mA (grön kurva) urladdning ger =>4,5mA x 40h = 180mAh 6,0mA (lila kurva) urladdning ger =>6,0mA x 20h = 120mAh

3 (Det räcker med att känna till strömmen i och med att spänningen hela tiden är 1 volt i hörapparaten även då batterispänningen är högre) Detta innebär alltså att den som har behov av mycket ström endast får ur drygt en tredjedel (120mAh) så mycket energi ur batteriet jämfört med den som endast har ett litet strömbehov (300mAh). Teoretiskt kan man tycka att batteriet borde räcka i 50 timmar vid 6,0mA urladdningsström med tanke på att det räcker 200 timmar vid 1,5mA urladdning, men batteriets fysiska konstruktion är i detta fall optimerad att ge så mycket energi som möjligt vid lägre urladdningsströmmar såsom 1-3mA. Ett batteri av Typ1 fabrikat kan man bli tvungen att byta onödigt ofta om man till exempel använder en minimottagare ansluten till sin hörapparat och därmed har en strömförbrukning runt 5-8mA då denna är i drift. Om man däremot har ett litet strömbehov så är Typ1 ett utmärkt val! Nu tittar vi på det andra fabrikatet Typ2. Detta batteri är konstruerat för att kunna ge mer energi till hörapparater som kräver högre strömtillförsel (Optimerat för kraftfullare hörapparater, allvarligare hörselnedsättningar, stökigare ljudmiljöer och anslutna tillbehör). Volt Typ2 Timmar Som ni kan se är urladdningskurvorna annorlunda för detta batteri. Bättre för den som använder mer strömkrävande utrustning men inte lika effektivt för den som har en mindre strömkrävande utrustning. Om vi markerar ut den kritiska spänningen 1 volt så ser det ut som nedan:

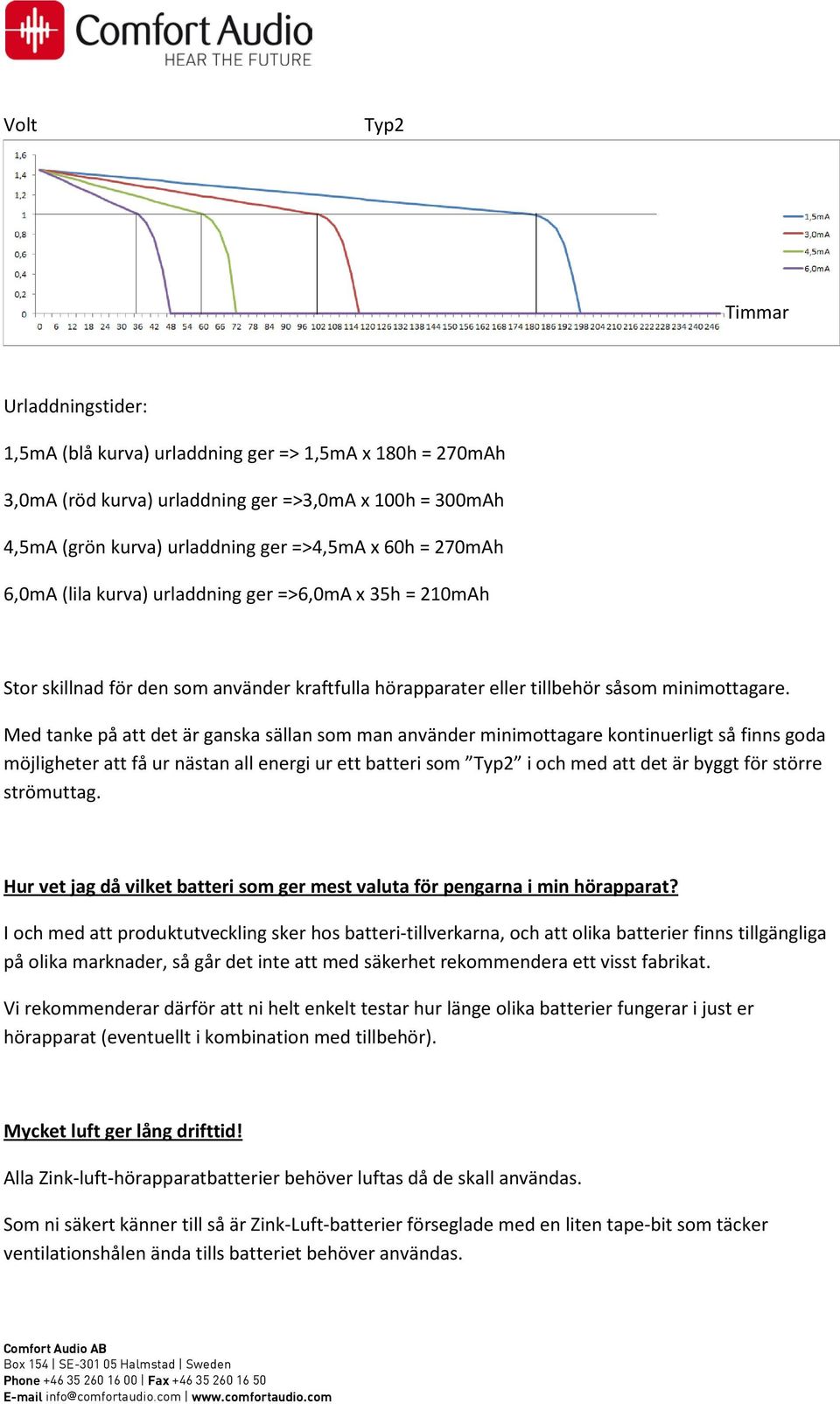

4 Volt Typ2 Timmar Urladdningstider: 1,5mA (blå kurva) urladdning ger => 1,5mA x 180h = 270mAh 3,0mA (röd kurva) urladdning ger =>3,0mA x 100h = 300mAh 4,5mA (grön kurva) urladdning ger =>4,5mA x 60h = 270mAh 6,0mA (lila kurva) urladdning ger =>6,0mA x 35h = 210mAh Stor skillnad för den som använder kraftfulla hörapparater eller tillbehör såsom minimottagare. Med tanke på att det är ganska sällan som man använder minimottagare kontinuerligt så finns goda möjligheter att få ur nästan all energi ur ett batteri som Typ2 i och med att det är byggt för större strömuttag. Hur vet jag då vilket batteri som ger mest valuta för pengarna i min hörapparat? I och med att produktutveckling sker hos batteri-tillverkarna, och att olika batterier finns tillgängliga på olika marknader, så går det inte att med säkerhet rekommendera ett visst fabrikat. Vi rekommenderar därför att ni helt enkelt testar hur länge olika batterier fungerar i just er hörapparat (eventuellt i kombination med tillbehör). Mycket luft ger lång drifttid! Alla Zink-luft-hörapparatbatterier behöver luftas då de skall användas. Som ni säkert känner till så är Zink-Luft-batterier förseglade med en liten tape-bit som täcker ventilationshålen ända tills batteriet behöver användas.

5 Batteriets tape avlägsnas normalt sett strax innan det skall användas. När tapen tagits bort börjar batteriet även att sakta ladda ur sig självt även om det inte används. Om tapen tas bort några dagar innan batteriet skall användas har det alltså börjat laddas ur i onödan och energi i batteriet har gått till spillo. Detta kan också inträffa om det blivit läckage vid tapen. Om det uppstår läckage vid tapen på batteriet då det förvaras så kommer batteriet att laddas ur trots att det inte använts. Vanliga orsaker till läckage är att klistret på tapen tagit skada av kyla, värme eller ålder (torkat). Förvara därför hörapparatsbatterier i rumstemperatur så de inte utsätts för hetta eller kyla, och se till att de hörapparatbatterier du köper inte hinner bli för gamla. Det är alltså viktigt att tapen inte avlägsnas i förtid men det kan också vara ett problem om den tas bort allt för sent. Ventilationsöppningar Det som händer när batteriet syresätts (genom att luft kan tränga in i ventilationsöppningarna) är att det laddas så att ström kan flyta genom det. Under denna process stiger successivt spänningen mellan batteriets poler samtidigt som batteriet får lägre och lägre inre motstånd (det klarar att ge mer ström). Om batteriet börjar användas innan spänningen hunnit stiga så kommer det inte att nå sin maximala spänning. Detta påverkar därför hela urladdningsprocessen och möjligheten att få ut energi ur batteriet. Även om batteriet inte används kontinuerligt så kommer det inte att återhämta sig och avge lika mycket energi som ett väl luftat batteri. För att få ut gott om energi rekommenderar vi att tapen avlägsnas ca 5 minuter innan batteriet skall användas. Det ger bra förutsättningar för lång drifttid både för den som behöver mycket ström för att driva sin hörapparat och den som behöver mindre. Inverkan från en bra startspänning är positiv för alla hörapparatanvändare. Grafiskt exempel för olika lång luftning innan batteriet börjar användas i en hörapparat som tillsammans med en minimottagare drar ganska mycket ström:

6 Gröna linjen: Batteriet har fått gott om tid att luftas och ger därför en högre spänning från start. Resultatet är bra drifttid. Orange linjen: Batteriet har fått lufta något kortare tid och startspänningen har därför blivit lägre. Detta resulterar i något kortare drifttid. Röd linje: Batteriet har inte fått lufta alls vilket ger låg spänning från start och denna sjunker mycket snabbt. För den som har en rejält strömkrävande hörapparat kan det till och med innebära att den inte startar. (Batteriet verkar vara defekt men behöver egentligen bara tid att ladda upp sig. Kontaktytor: En låg arbetsspänning ger större risk för kontaktproblem. I och med att ett hörapparatbatteri håller en ganska låg spänning och batterikontakterna inte kan pressa särskilt hårt mot ytorna på batteriet på grund av sin lilla storlek så gör det att känsligheten mot föroreningar på kontaktytorna är ganska stor. (Jämför till exempel en ficklampa där trycket från kontaktblecken mot batteriet ofta är ganska stort, men spänningen i batterierna ofta är ungefär den samma som i ett hörapparatbatteri) Detta innebär att det kan räcka med att råka ta på batteriets kontaktytor eller hörapparaternas kontaktbleck så att lite fett från fingrarna hamnar i vägen för att strömmen skall kunna flyta fritt från batteriet till hörapparaten. Undvik därför att beröra på de ytor som ger kontakt mot hörapparatens batterikontakter och gör gärna rent batterikontakterna i hörapparaten ofta enligt tillverkarens rekommendationer. Om en minimottagare ansluts till hörapparaten så är det också mycket viktigt att kontakterna som ansluter audioskon till hörapparaten hålls rena. Dålig kontakt mellan batteriet och hörapparatens elektronik gör att batteriet blir oanvändbart i förtid. Strömförbrukning vid användning av mottagare, brukarbeteende: Om en minmottagare ansluts till en hörapparat så drivs denna av hörapparatens batteri. Då minimottagare drar ström ur hörapparatens batteri så är det mycket viktigt att den inte är aktiv då den inte används. Det krävs alltså att mottagaren stängs av då den inte används för att spara hörapparatens batteri. Det är lätt hänt att mottagaren lämnas aktiv i och med att detta ofta inte hörs för användaren (I modernare hörapparater kan lyssningsprogrammet bytas trots att mottagaren fortfarande är aktiv). Den digitala Receiver DT10 är utrustad med en Autosleep -funktion. Denna gör det möjligt för mottagaren att automatiskt somna då ingen sändare / mikrofon används. Resultatet i läge Autosleep är att mottagaren drar mycket lite ström. Den startar automatiskt så snart den tar emot radiosignal.

7 När Receiver DT10 aktivt tar emot ljud från en mikrofon så drar den mellan 3,8 och 4,8 ma, beroende på radiomiljö. (Ett ungefärligt genomsnitt på 4,3mA används i beräkningsexemplen nedan) Receiver DT10 har extremt låg strömförbrukning då den inte används och Autosleep är aktiverat, endast 0,13mA. Ett användningsexempel: En person använder hörapparat tillsammans med Receiver DT10 under en 12-timmars period. Under fyra av dessa timmar (0-1, 3-4, 6-7 & 9-10) använder personen en konferensmikrofon för att höra bättre på möten. Den övriga tiden byter personen lyssningsprogram på hörapparaten för att höra enbart med hjälp av denna och stänger av sin konferensmikrofon. Om Receiver DT10 är inställd att använda funktionen Autosleep så kommer den att använda ytterst lite ström under de perioder då mottagaren inte används (när konferensmikrofonen är avstängd). Se blå linje ovan. Total strömförbrukning i detta fall: 4h x 4,3mA + 8h x 0,13mA = 18,24mAh Om Receiver DT10 däremot inte är inställd att använda funktionen Autosleep så kommer mottagaren att vara aktiv trots att konferensmikrofonen inte är aktiv. Även om konferensmikrofonen är avstängd drar den alltså ström. Se röd linje ovan. Total strömförbrukning i detta fall: 12h x 4,3mA = 51,6mAh Som ni ser en dramatisk skillnad i strömförbrukning tack vare Autosleep. (Not. I vissa fall kan inte funktionen Autosleep användas på grund av radioemissioner från hörapparaten. Se kompatibilitetsguide och informationsblad om Programmer DT05 scanner för mer information. Om Autosleep inte går att använda så är det i stället viktigt att se till att Receiver DT10 är avstängd då den inte används. Sammanfattning: För att få maximal drifttid då Receiver DT10 används tillsammans med hörapparat:

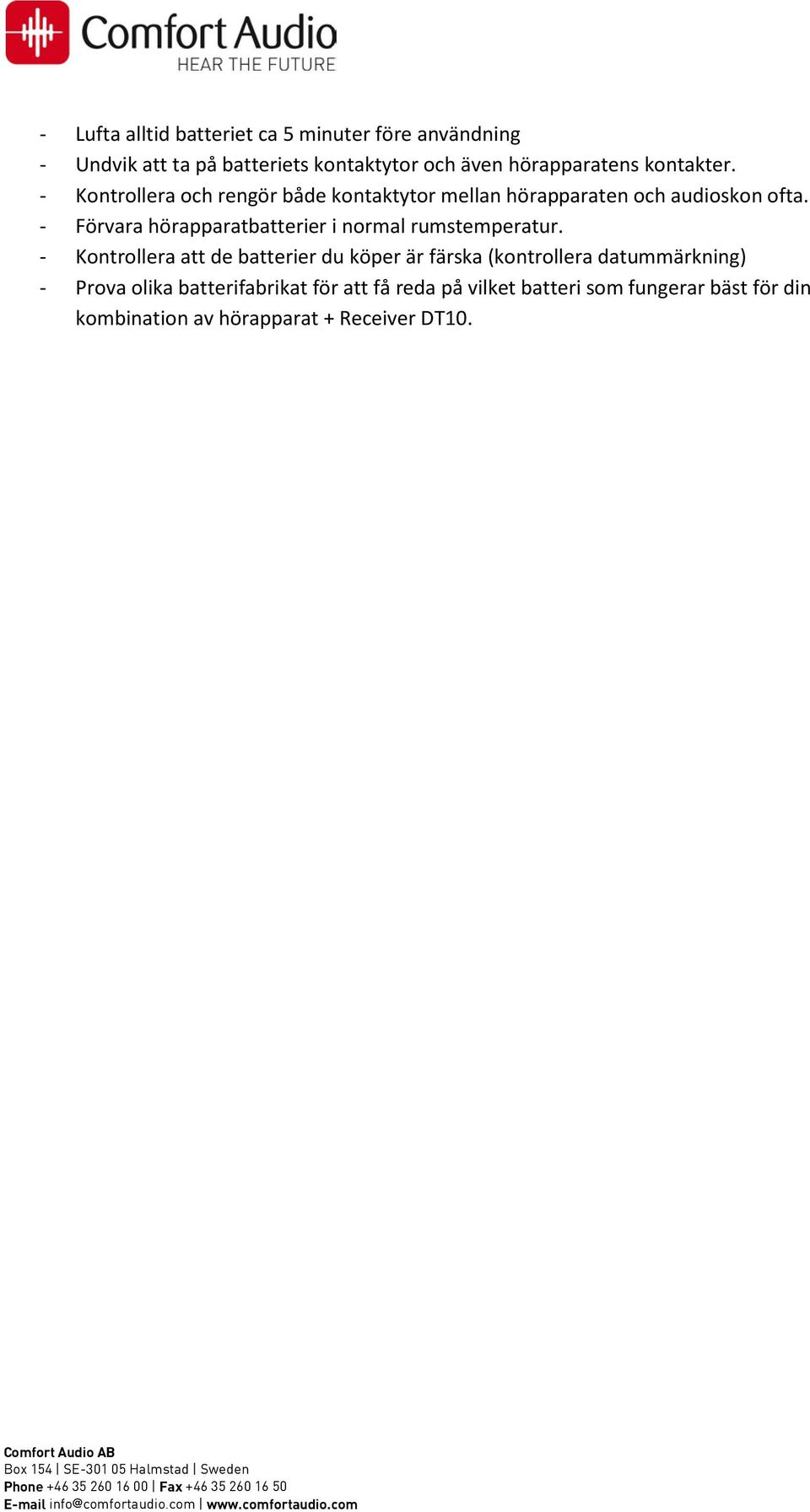

8 - Lufta alltid batteriet ca 5 minuter före användning - Undvik att ta på batteriets kontaktytor och även hörapparatens kontakter. - Kontrollera och rengör både kontaktytor mellan hörapparaten och audioskon ofta. - Förvara hörapparatbatterier i normal rumstemperatur. - Kontrollera att de batterier du köper är färska (kontrollera datummärkning) - Prova olika batterifabrikat för att få reda på vilket batteri som fungerar bäst för din kombination av hörapparat + Receiver DT10.
