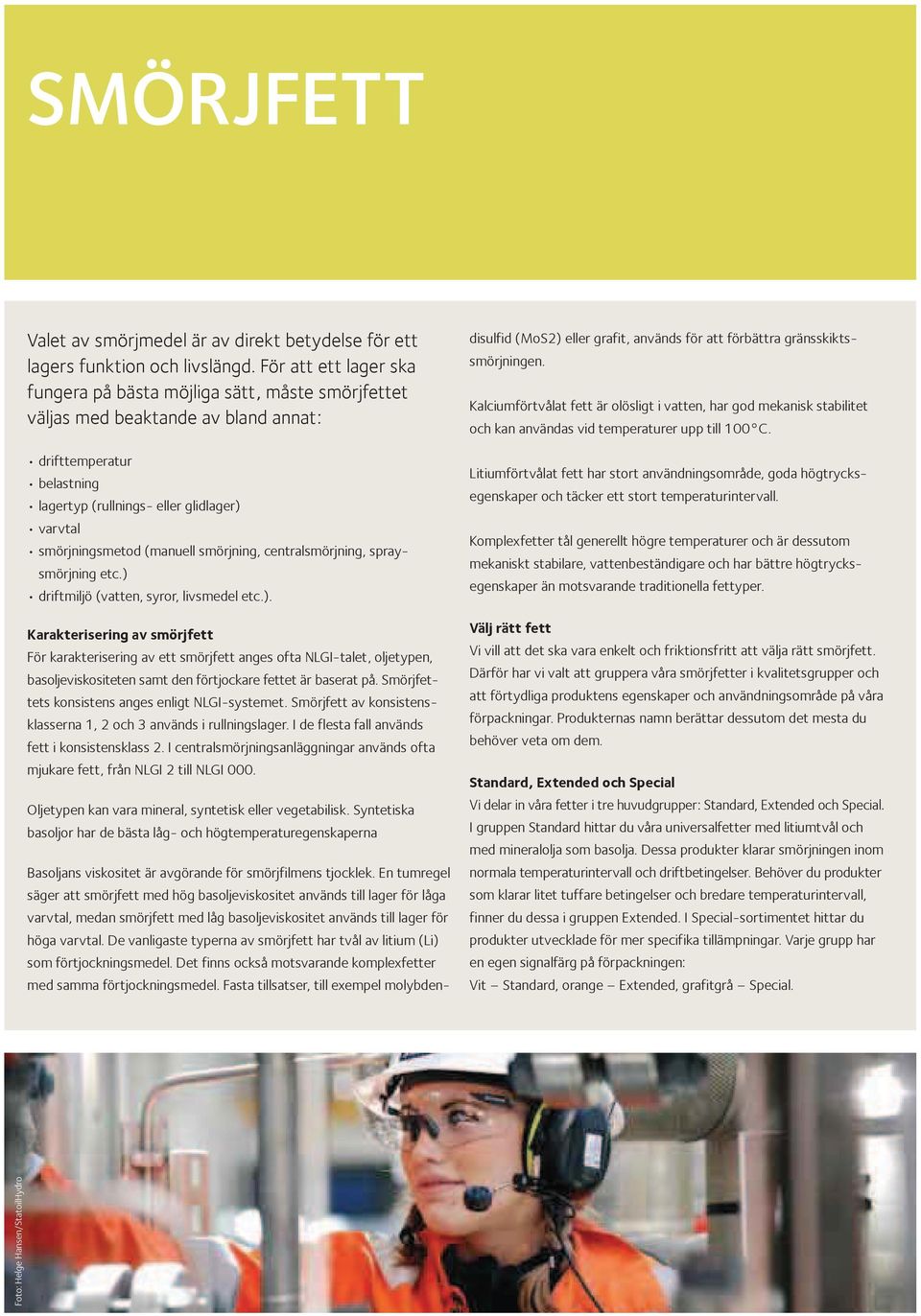

1 SMÖRJFETT Valet av smörjmedel är av direkt betydelse för ett lagers funktion och livslängd. För att ett lager ska fungera på bästa möjliga sätt, måste smörjfettet väljas med beaktande av bland annat: drifttemperatur belastning lagertyp (rullnings- eller glidlager) varvtal smörjningsmetod (manuell smörjning, centralsmörjning, spraysmörjning etc.) driftmiljö (vatten, syror, livsmedel etc.). Karakterisering av smörjfett För karakterisering av ett smörjfett anges ofta NLGI-talet, oljetypen, basoljeviskositeten samt den förtjockare fettet är baserat på. Smörjfettets konsistens anges enligt NLGI-systemet. Smörjfett av konsistensklasserna 1, 2 och 3 används i rullningslager. I de flesta fall används fett i konsistensklass 2. I centralsmörjningsanläggningar används ofta mjukare fett, från NLGI 2 till NLGI 000. Oljetypen kan vara mineral, syntetisk eller vegetabilisk. Syntetiska basoljor har de bästa låg- och högtemperaturegenskaperna Basoljans viskositet är avgörande för smörjfilmens tjocklek. En tumregel säger att smörjfett med hög basoljeviskositet används till lager för låga varvtal, medan smörjfett med låg basoljeviskositet används till lager för höga varvtal. De vanligaste typerna av smörjfett har tvål av litium (Li) som förtjockningsmedel. Det finns också motsvarande komplexfetter med samma förtjockningsmedel. Fasta tillsatser, till exempel molybden- disulfid (MoS2) eller grafit, används för att förbättra gränsskiktssmörjningen. Kalciumförtvålat fett är olösligt i vatten, har god mekanisk stabilitet och kan användas vid temperaturer upp till 100 C. Litiumförtvålat fett har stort användningsområde, goda högtrycksegenskaper och täcker ett stort temperaturintervall. Komplexfetter tål generellt högre temperaturer och är dessutom mekaniskt stabilare, vattenbeständigare och har bättre högtrycksegenskaper än motsvarande traditionella fettyper. Välj rätt fett Vi vill att det ska vara enkelt och friktionsfritt att välja rätt smörjfett. Därför har vi valt att gruppera våra smörjfetter i kvalitetsgrupper och att förtydliga produktens egenskaper och användningsområde på våra förpackningar. Produkternas namn berättar dessutom det mesta du behöver veta om dem. Standard, Extended och Special Vi delar in våra fetter i tre huvudgrupper: Standard, Extended och Special. I gruppen Standard hittar du våra universalfetter med litiumtvål och med mineralolja som basolja. Dessa produkter klarar smörjningen inom normala temperaturintervall och driftbetingelser. Behöver du produkter som klarar litet tuffare betingelser och bredare temperaturintervall, finner du dessa i gruppen Extended. I Special-sortimentet hittar du produkter utvecklade för mer specifika tillämpningar. Varje grupp har en egen signalfärg på förpackningen: Vit Standard, orange Extended, grafitgrå Special. Foto: Helge Hansen/StatoilHydro

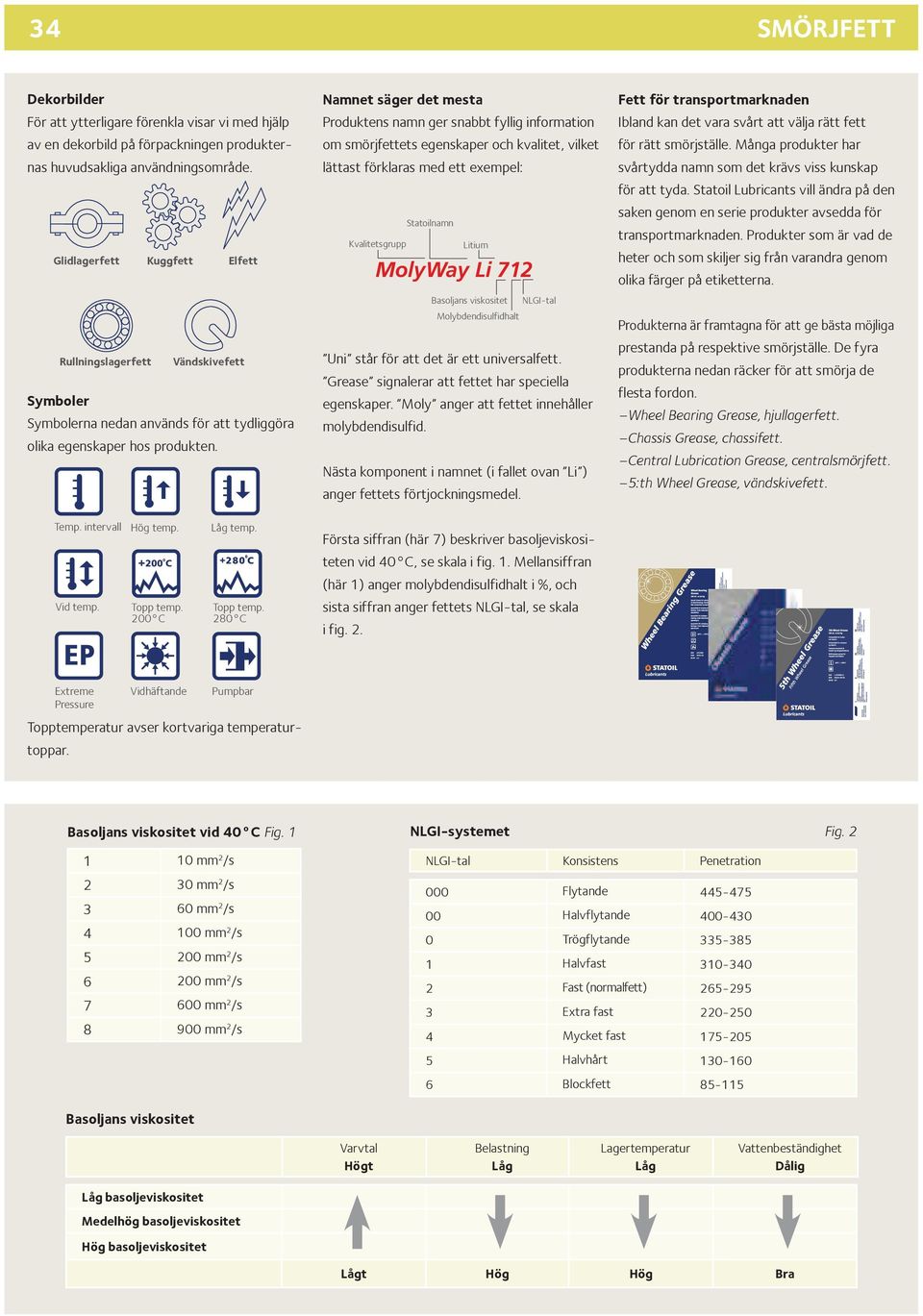

2 34 SMÖRJFETT Dekorbilder För att ytterligare förenkla visar vi med hjälp av en dekorbild på förpackningen produkternas huvudsakliga användningsområde. Glidlagerfett Kuggfett Elfett Rullningslagerfett Vändskivefett Symboler Symbolerna nedan används för att tydliggöra olika egenskaper hos produkten. Namnet säger det mesta Produktens namn ger snabbt fyllig information om smörjfettets egenskaper och kvalitet, vilket lättast förklaras med ett exempel: Statoilnamn Kvalitetsgrupp Litium MolyWay Li 712 Basoljans viskositet NLGI-tal Molybdendisulfidhalt Uni står för att det är ett universalfett. Grease signalerar att fettet har speciella egenskaper. Moly anger att fettet innehåller molybdendisulfid. Nästa komponent i namnet (i fallet ovan Li ) anger fettets förtjockningsmedel. Fett för transportmarknaden Ibland kan det vara svårt att välja rätt fett för rätt smörjställe. Många produkter har svårtydda namn som det krävs viss kunskap för att tyda. Statoil Lubricants vill ändra på den saken genom en serie produkter avsedda för transportmarknaden. Produkter som är vad de heter och som skiljer sig från varandra genom olika färger på etiketterna. Produkterna är framtagna för att ge bästa möjliga prestanda på respektive smörjställe. De fyra produkterna nedan räcker för att smörja de flesta fordon. Wheel Bearing Grease, hjullagerfett. Chassis Grease, chassifett. Central Lubrication Grease, centralsmörjfett. 5:th Wheel Grease, vändskivefett. Temp. intervall Hög temp. Låg temp. Vid temp C Topp temp. 200 C Topp temp. 280 C Första siffran (här 7) beskriver basoljeviskositeten vid 40 C, se skala i fig. 1. Mellansiffran (här 1) anger molybdendisulfidhalt i %, och sista siffran anger fettets NLGI-tal, se skala i fig. 2. Extreme Pressure Vidhäftande Pumpbar Topptemperatur avser kortvariga temperaturtoppar. Basoljans viskositet vid 40 C Fig mm 2 /s 2 30 mm 2 /s 3 60 mm 2 /s mm 2 /s mm 2 /s mm 2 /s mm 2 /s mm 2 /s NLGI-systemet Fig. 2 NLGI-tal Konsistens Penetration 000 Flytande Halvflytande Trögflytande Halvfast Fast (normalfett) Extra fast Mycket fast Halvhårt Blockfett Basoljans viskositet Varvtal Högt Belastning Låg Lagertemperatur Låg Vattenbeständighet Dålig Låg basoljeviskositet Medelhög basoljeviskositet Hög basoljeviskositet Lågt Hög Hög Bra

3 SMÖRJFETT 35 Standard MolyWay Li 712 Universalfett för fordon och industri. Inne håller 1% molybdendisulfid. L-XCCIB2 enligt ISO 6743/9, KPF2K-30 UniWay Li 62 Fett för smörjning av alla typer av lätt eller tungt belastade glid-, kul- och rullager i fordon och industri. God vattenbeständighet. L-XCCIB2 enligt ISO 6743/9, KP2K-30 enligt DIN MolyWay Li Litium UniWay Li 62 2 Litium Extended UniWay Bio LiX 62 Miljöanpassat universalfett för fordon och industri. L-XCDIB2 enligt ISO 6743/9, KEP2N- 30 Miljöklass B enligt SS UniWay LiX Fett lämpligt för de flesta fettsmörjningstillämpningar. Stort temperaturintervall. L-XCDIB2 enligt ISO 6743/9, KP2.5N-30 UniWay LiX 625 Fett lämpligt för de flesta fettsmörjningstillämpningar. Stort temperaturintervall. L-XCDIB2.5 enligt ISO 6743/9, KP2N-30 UniWay LiX 22 PA Fett med syntetisk basolja. Avsett för låg temperatur och/eller hög hastighet. L-XECIB2 enligt ISO 6743/9, KPHC2K-55 enligt DIN UniWay LiX 42 PA Fett med syntetisk basolja. Klarar användning inom ett mycket stort temperaturintervall. L-XDDIB2 enligt ISO 6743/9, KPHC2N-40 UniWay LiX 815 Pa HP Fett med syntetisk basolja, speciellt utvecklat för smörjning vid hög temperatur och/eller låg hastighet och hög belastning. L-XDEIB1,5 enligt ISO Klassat som KPHC1,5P- 40 UniWay Bio LiX 62 2 Litiumkomplex UniWay LiX 42 2 Litiumkomplex UniWay LiX 62 2 Litiumkomplex UniWay LiX 625 2,5 Litiumkomplex UniWay LiX 22 PA 2 Litiumkomplex UniWay LiX 42 PA 2 Litiumkomplex UniWay LiX 815 Pa HP 2 Funktionellt litiumkomplex

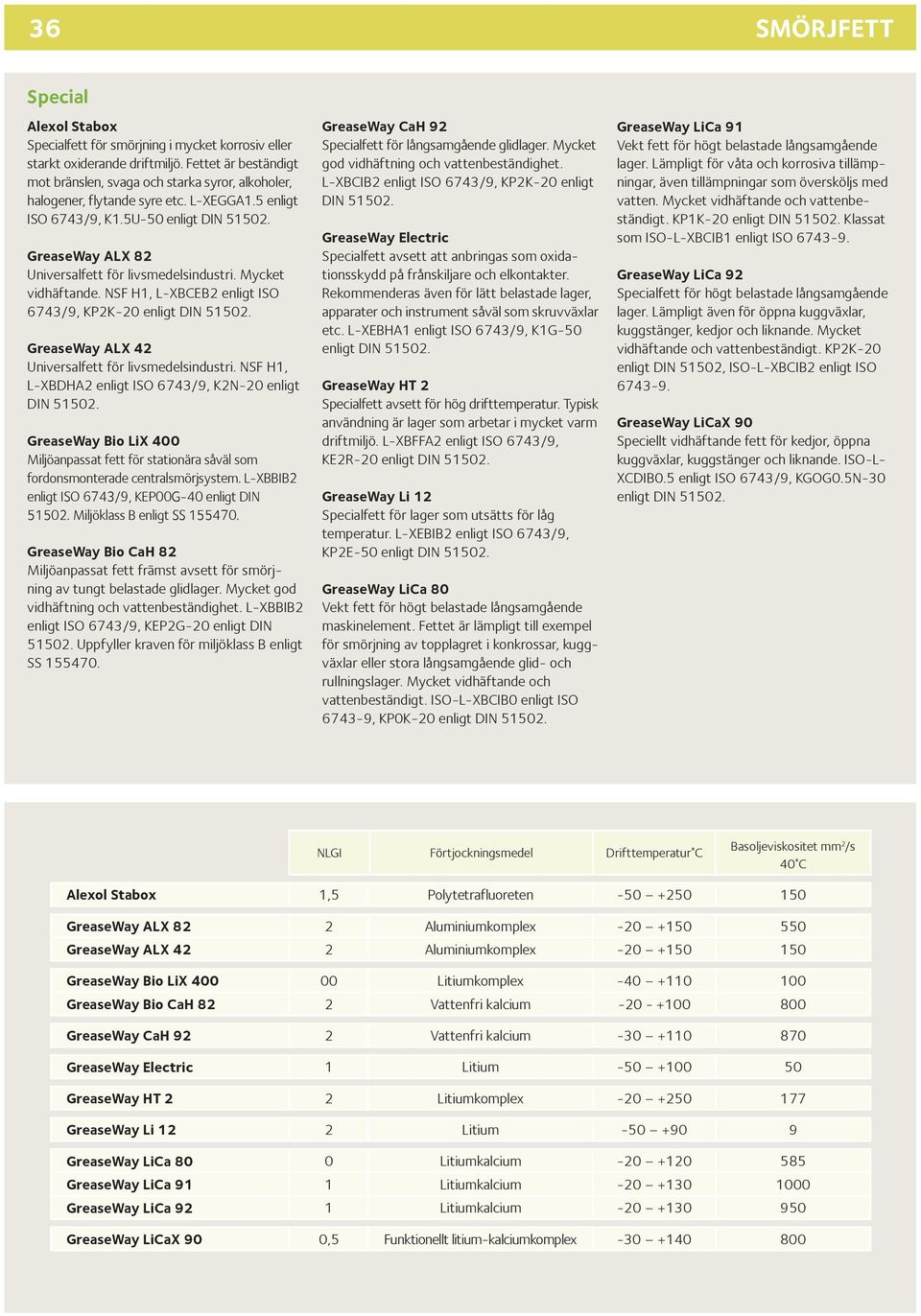

4 36 SMÖRJFETT Special Alexol Stabox Specialfett för smörjning i mycket korrosiv eller starkt oxiderande driftmiljö. Fettet är beständigt mot bränslen, svaga och starka syror, alkoholer, halogener, flytande syre etc. L-XEGGA1.5 enligt ISO 6743/9, K1.5U-50 GreaseWay ALX 82 Universalfett för livsmedelsindustri. Mycket vidhäftande. NSF H1, L-XBCEB2 enligt ISO 6743/9, KP2K-20 GreaseWay ALX 42 Universalfett för livsmedelsindustri. NSF H1, L-XBDHA2 enligt ISO 6743/9, K2N-20 enligt DIN GreaseWay Bio LiX 400 Miljöanpassat fett för stationära såväl som fordonsmonterade centralsmörjsystem. L-XBBIB2 enligt ISO 6743/9, KEP00G-40 enligt DIN Miljöklass B enligt SS GreaseWay Bio CaH 82 Miljöanpassat fett främst avsett för smörjning av tungt belastade glidlager. Mycket god vidhäftning och vattenbeständighet. L-XBBIB2 enligt ISO 6743/9, KEP2G-20 enligt DIN Uppfyller kraven för miljöklass B enligt SS GreaseWay CaH 92 Specialfett för långsamgående glidlager. Mycket god vidhäftning och vattenbeständighet. L-XBCIB2 enligt ISO 6743/9, KP2K-20 enligt DIN GreaseWay Electric Specialfett avsett att anbringas som oxidationsskydd på frånskiljare och elkontakter. Rekommenderas även för lätt belastade lager, apparater och instrument såväl som skruvväxlar etc. L-XEBHA1 enligt ISO 6743/9, K1G-50 GreaseWay HT 2 Specialfett avsett för hög drifttemperatur. Typisk användning är lager som arbetar i mycket varm driftmiljö. L-XBFFA2 enligt ISO 6743/9, KE2R-20 GreaseWay Li 12 Specialfett för lager som utsätts för låg temperatur. L-XEBIB2 enligt ISO 6743/9, KP2E-50 GreaseWay LiCa 80 Vekt fett för högt belastade långsamgående maskinelement. Fettet är lämpligt till exempel för smörjning av topplagret i konkrossar, kuggväxlar eller stora långsamgående glid- och rullningslager. Mycket vidhäftande och vattenbeständigt. ISO-L-XBCIB0 enligt ISO , KP0K-20 GreaseWay LiCa 91 Vekt fett för högt belastade långsamgående lager. Lämpligt för våta och korrosiva tillämpningar, även tillämpningar som översköljs med vatten. Mycket vidhäftande och vattenbeständigt. KP1K-20 Klassat som ISO-L-XBCIB1 enligt ISO GreaseWay LiCa 92 Specialfett för högt belastade långsamgående lager. Lämpligt även för öppna kuggväxlar, kuggstänger, kedjor och liknande. Mycket vidhäftande och vattenbeständigt. KP2K-20 enligt DIN 51502, ISO-L-XBCIB2 enligt ISO GreaseWay LiCaX 90 Speciellt vidhäftande fett för kedjor, öppna kuggväxlar, kuggstänger och liknande. ISO-L- XCDIB0.5 enligt ISO 6743/9, KGOG0.5N-30 Alexol Stabox 1,5 Polytetrafluoreten GreaseWay ALX 82 2 Aluminiumkomplex GreaseWay ALX 42 2 Aluminiumkomplex GreaseWay Bio LiX Litiumkomplex GreaseWay Bio CaH 82 2 Vattenfri kalcium GreaseWay CaH 92 2 Vattenfri kalcium GreaseWay Electric 1 Litium GreaseWay HT 2 2 Litiumkomplex GreaseWay Li 12 2 Litium GreaseWay LiCa 80 0 Litiumkalcium GreaseWay LiCa 91 1 Litiumkalcium GreaseWay LiCa 92 1 Litiumkalcium GreaseWay LiCaX 90 0,5 Funktionellt litium-kalciumkomplex

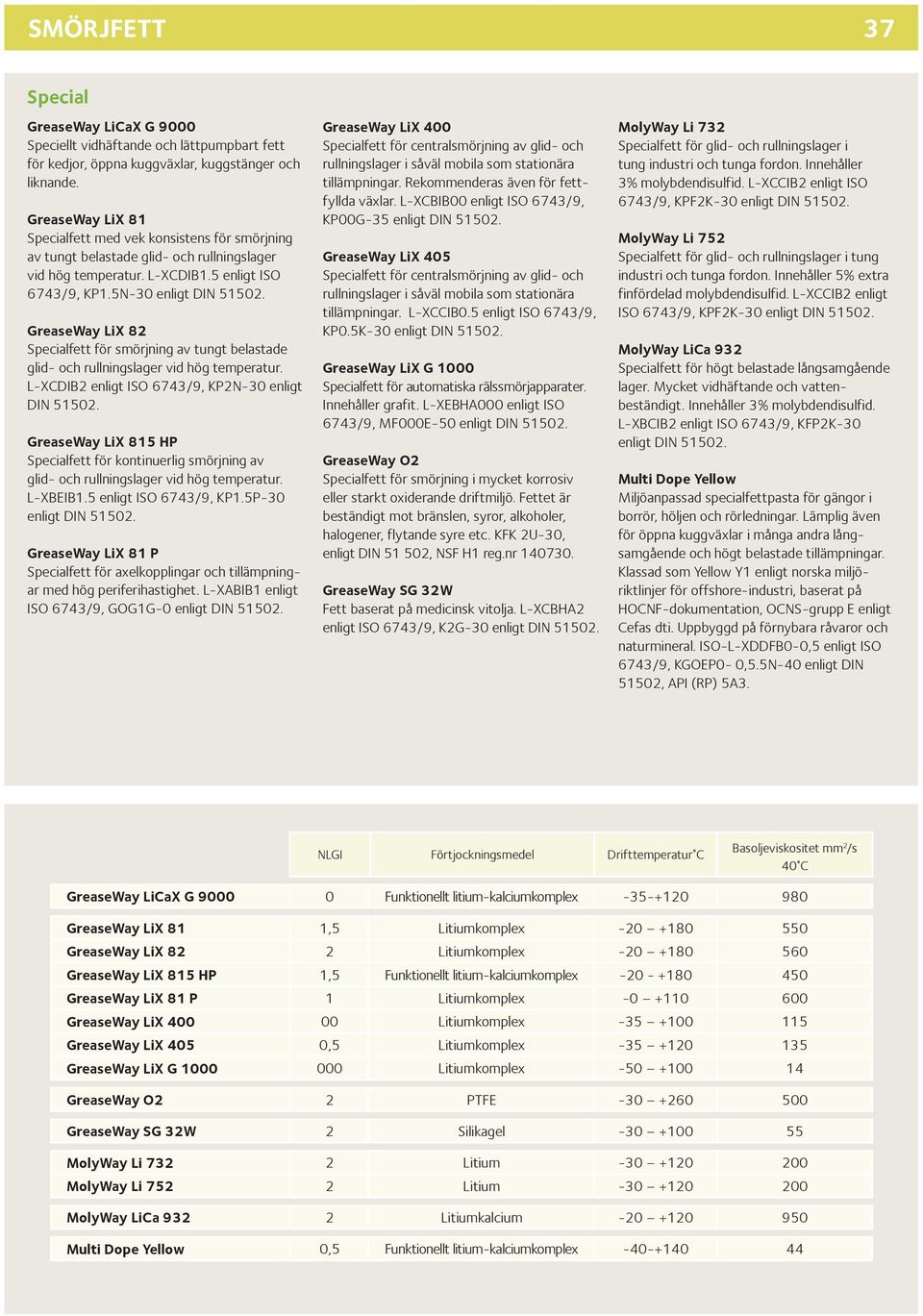

5 SMÖRJFETT 37 Special GreaseWay LiCaX G 9000 Speciellt vidhäftande och lättpumpbart fett för kedjor, öppna kuggväxlar, kuggstänger och liknande. GreaseWay LiX 81 Specialfett med vek konsistens för smörjning av tungt belastade glid- och rullningslager vid hög temperatur. L-XCDIB1.5 enligt ISO 6743/9, KP1.5N-30 GreaseWay LiX 82 Specialfett för smörjning av tungt belastade glid- och rullningslager vid hög temperatur. L-XCDIB2 enligt ISO 6743/9, KP2N-30 enligt DIN GreaseWay LiX 815 HP Specialfett för kontinuerlig smörjning av glid- och rullningslager vid hög temperatur. L-XBEIB1.5 enligt ISO 6743/9, KP1.5P-30 GreaseWay LiX 81 P Specialfett för axelkopplingar och tillämpningar med hög periferihastighet. L-XABIB1 enligt ISO 6743/9, GOG1G-0 GreaseWay LiX 400 Specialfett för centralsmörjning av glid- och rullningslager i såväl mobila som stationära tillämpningar. Rekommenderas även för fettfyllda växlar. L-XCBIB00 enligt ISO 6743/9, KP00G-35 GreaseWay LiX 405 Specialfett för centralsmörjning av glid- och rullningslager i såväl mobila som stationära tillämpningar. L-XCCIB0.5 enligt ISO 6743/9, KP0.5K-30 GreaseWay LiX G 1000 Specialfett för automatiska rälssmörjapparater. Innehåller grafit. L-XEBHA000 enligt ISO 6743/9, MF000E-50 GreaseWay O2 Specialfett för smörjning i mycket korrosiv eller starkt oxiderande driftmiljö. Fettet är beständigt mot bränslen, syror, alkoholer, halogener, flytande syre etc. KFK 2U-30, enligt DIN , NSF H1 reg.nr GreaseWay SG 32W Fett baserat på medicinsk vitolja. L-XCBHA2 enligt ISO 6743/9, K2G-30 MolyWay Li 732 Specialfett för glid- och rullningslager i tung industri och tunga fordon. Innehåller 3% molybdendisulfid. L-XCCIB2 enligt ISO 6743/9, KPF2K-30 MolyWay Li 752 Specialfett för glid- och rullningslager i tung industri och tunga fordon. Innehåller 5% extra finfördelad molybdendisulfid. L-XCCIB2 enligt ISO 6743/9, KPF2K-30 MolyWay LiCa 932 Specialfett för högt belastade långsam gående lager. Mycket vidhäftande och vattenbeständigt. Innehåller 3% molybdendisulfid. L-XBCIB2 enligt ISO 6743/9, KFP2K-30 Multi Dope Yellow Miljöanpassad specialfettpasta för gängor i borrör, höljen och rörledningar. Lämplig även för öppna kuggväxlar i många andra långsamgående och högt belastade tillämpningar. Klassad som Yellow Y1 enligt norska miljöriktlinjer för offshore-industri, baserat på HOCNF-dokumentation, OCNS-grupp E enligt Cefas dti. Uppbyggd på förnybara råvaror och naturmineral. ISO-L-XDDFB0-0,5 enligt ISO 6743/9, KGOEP0-0,5.5N-40 enligt DIN 51502, API (RP) 5A3. GreaseWay LiCaX G Funktionellt litium-kalciumkomplex GreaseWay LiX 81 1,5 Litiumkomplex GreaseWay LiX 82 2 Litiumkomplex GreaseWay LiX 815 HP 1,5 Funktionellt litium-kalciumkomplex GreaseWay LiX 81 P 1 Litiumkomplex GreaseWay LiX Litiumkomplex GreaseWay LiX 405 0,5 Litiumkomplex GreaseWay LiX G Litiumkomplex GreaseWay O2 2 PTFE GreaseWay SG 32W 2 Silikagel MolyWay Li Litium MolyWay Li Litium MolyWay LiCa Litiumkalcium Multi Dope Yellow 0,5 Funktionellt litium-kalciumkomplex

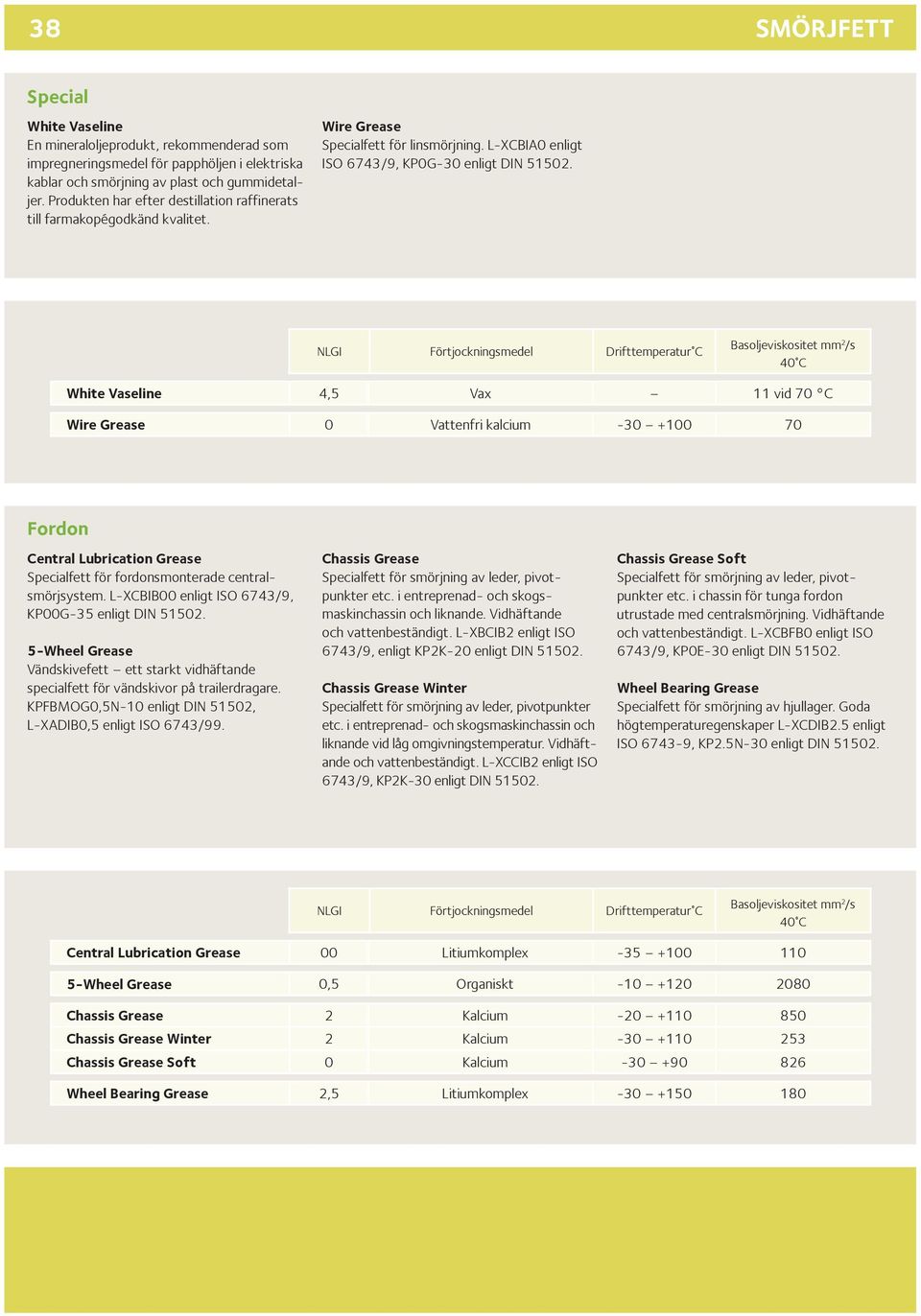

6 38 SMÖRJFETT Special White Vaseline En mineraloljeprodukt, rekommenderad som impregneringsmedel för papphöljen i elektriska kablar och smörjning av plast och gummidetaljer. Produkten har efter destillation raffinerats till farmakopégodkänd kvalitet. Wire Grease Specialfett för linsmörjning. L-XCBIA0 enligt ISO 6743/9, KP0G-30 White Vaseline 4,5 Vax 11 vid 70 C Wire Grease 0 Vattenfri kalcium Fordon Central Lubrication Grease Specialfett för fordonsmonterade centralsmörjsystem. L-XCBIB00 enligt ISO 6743/9, KP00G-35 5-Wheel Grease Vändskivefett ett starkt vidhäftande specialfett för vändskivor på trailerdragare. KPFBMOG0,5N-10 enligt DIN 51502, L-XADIB0,5 enligt ISO 6743/99. Chassis Grease Specialfett för smörjning av leder, pivotpunkter etc. i entreprenad- och skogsmaskinchassin och liknande. Vidhäftande och vattenbeständigt. L-XBCIB2 enligt ISO 6743/9, enligt KP2K-20 Chassis Grease Winter Specialfett för smörjning av leder, pivotpunkter etc. i entreprenad- och skogsmaskinchassin och liknande vid låg omgivningstemperatur. Vidhäftande och vattenbeständigt. L-XCCIB2 enligt ISO 6743/9, KP2K-30 Chassis Grease Soft Specialfett för smörjning av leder, pivotpunkter etc. i chassin för tunga fordon utrustade med centralsmörjning. Vidhäftande och vattenbeständigt. L-XCBFB0 enligt ISO 6743/9, KP0E-30 Wheel Bearing Grease Specialfett för smörjning av hjullager. Goda högtemperaturegenskaper L-XCDIB2.5 enligt ISO , KP2.5N-30 Central Lubrication Grease 00 Litiumkomplex Wheel Grease 0,5 Organiskt Chassis Grease 2 Kalcium Chassis Grease Winter 2 Kalcium Chassis Grease Soft 0 Kalcium Wheel Bearing Grease 2,5 Litiumkomplex
