Översvämningskartering - modeller, underlag och resultat Ola Nordblom, DHI Sverige AB,

Transkript

1 Översvämningskartering - modeller, underlag och resultat Ola Nordblom, DHI Sverige AB, ola.nordblom@dhi.se,

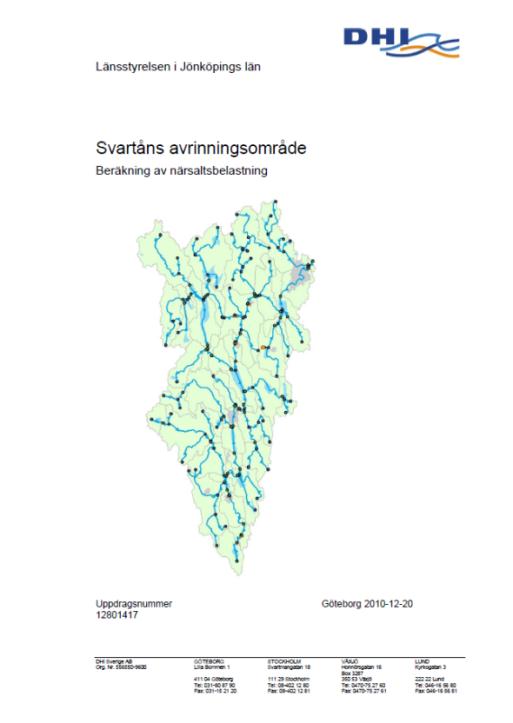

2 Beräkning av närsaltbelastning inom Svartåns avrinningsområde Uppdrag för Länsstyrelsen Jkpg, Aneby, Tranås, och Nässjö kommuner (2010) Modellapplikationen MIKE BASIN Hydrologisk modell (NAM) Belastningsmodell (LOAD) Vattenkvalitetsmodul (WQ) Transport av närsalter till sjön Sommen Bruttobelastning från kommunerna Komplettering med närsaltbelastning från kommunala källor inom hela Aneby kommun (2011) #2

3 DHI DHI Sverige AB är en oberoende forsknings- och konsultorganisation med specialiserad kompetens inom områdena vattenförsörjning, avloppsteknik, vattenresurs och kust & hav. Vårt mål är att öka kompetensen och den tekniska utvecklingen inom områden som påverkar vatten och miljö DHI är en internationell koncern med ca 1100 anställda och kontor eller dotterbolag i ett 30-tal länder. I Sverige arbetar ett 30-tal konsulter från kontoren i Lund, Växjö, Göteborg och Stockholm. Vår programvara heter MIKE by DHI #3

4 MIKE by DHI #4

5 Principer för modellering av vattendrag i MIKE 11 Transport & Kapacitet MIKE 11 Råheten (stenar, växtlighet etc) Vattenytans Meteorologi lutning & Avrinning NAM Vattenarean

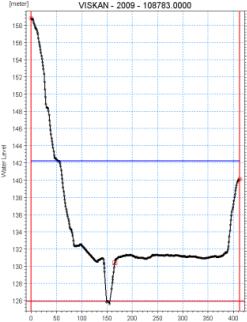

6 Översvämningsmodellering i MIKE 11 forts. Indelning i tvärsektioner Flöden och randvillkor Översvämningsyta MIKE 11 Vattenivåprofil Botten Omgivande terräng vattenyta botten #6

7 Översvämningsmodellering i MIKE 21 Indelning i rutnät/trianglar Flöden och rvk Översvämningsyta MIKE 21 Modellen beräknar vattnets flödesvägar #7

8 Exempel på användningsområden för karteringar och modeller MIKE 11/21 Risk- och sårbarhetsanalys Åtgärdsanalyser effektstudier Kostnads nyttoanalyser Analys av regleringsstrategier Prognosmodell vid höga flöden Koppling till andra modeller MIKE Urban Flood Klargöra ledningsnätets funktion och lokalisera flaskhalsar Testa åtgärder i modellen Utreda skadeståndsärenden Riskanalys av vad som händer vid nedsatta eller tillfälligt igensatta kulvertar

9 Underlag för risk- och sårbarhetsanalyser Hur många byggnader och källare översvämmas? Hur påverkas vägar och lokaltrafik? Riskerar viktiga samhällsfunktioner såsom el-, vatten- och värmeförsörjning att sättas ur funktion? Översvämmade Förskolor elskåp #9

10 Användning av modeller i prognossystem Schemaläggning av dataimport, bearbetning, beräkningar och presentation Indata Mätstationer Prognoser Processer Hantering av in/utdata Larmfunktion Hydrologiska/ hydrauliska modeller (MIKE 11/NAM) Resultat på webserver Flöden och nivåer Översvämningsytor

11 Sammanställning FloodWatch-system Helge å Mörrumsån Kungsbackaån Driftsatt Delavrinningsområden 7 st 18 st 4 st Nivåmätare (kont.) 4 st 11 st 5 st Flödesmätare (kont.) 1 st 1 st 1 st Klimatstationer (kont.) 6 st 7 st 3 st Reglerbara strukturer - 10 st - Väderprognos 10d, 2 pkt, 2 g/d 10d, 3 pkt, 2 g/d 10d, 1 pkt, 1 g/d Havsnivåprognos 10d, 1 g/d - 5d, 2 g/d MIKE 11/NAM 2 g/d 2 g/d 2 g/d Dataassimilering 1 pkt 7 pkt 1 pkt

12 Prognossystem för Kungsbackaån

13 Underlag för översvämningskartering Detaljerad höjdmodell Digitalt kartunderlag Bottensektioner Broritningar, fotografier Uppgifter om dammar Kalibreringsdata Flödesscenarier #13
