Area Hamburg Hamburg Rotterdam Göteborg Göteborg A B C D E. Bredd 19,4 23,9 21,0 43,8 11,0. Propellrar 1 CPP (L) 1 CPP (R) 2 CPP (L-R) 1 fixed (R)

Transkript

1 Simulator exercise 5 Studenterna roterar mellan bryggorna. Total tid för övningarna är ca 5 immar. Övningen delas på två tillfällen. Tillfälle 1 körs 2 scenarior Tillfälle 2 körs resterande 3 scenarior. Area Hamburg Hamburg Rotterdam Göteborg Göteborg Brygga (OS) Rotation byte brygga A B C D E Fartygstyp Ro-Ro Tank Ro-Ro Tank Bogserbåt (Escort) Längd (L o.a ) 131,7 141,5 142,0 249,9 30,8 Bredd 19,4 23,9 21,0 43,8 11,0 Propellrar 1 CPP (L) 1 CPP (R) 2 CPP (L-R) 1 fixed (R) 2 Azimuth thrusters Roder 1 Normal 60 1 Becker 2 Normal 1 Normal. -- Styrpropeller 1 bog 661 kw 1 bog 750 kw 1 bog 589 kw Uppgift Styrbord till kaj Gå ut i floden, förtöj BB till kaj Ankra i hanfot, akter till kaj. Gå i farled mot Torshamnen Assistera Brygga D genom farleden Väder Medström 2-2,5 knop Motström 2-2,5 knop Vind = 0 Ström = 0 Svag N-lig vind, Ström V-gående 0,5 knop

2 OWN SHIP NO: A Manövrering - medström Hamburg Att den studerande erhåller träning i manövrering av fartyg under strömförhållanden. Vidare att utifrån praktiska upplevelser befästa teoretiska kunskaper vad gäller propellerteori, roderkrafter, styrpropellrar, etc Ta fartyg till och från kaj under påverkan av ström (medström), STYRBORDS sida till Ship type RO-RO Length (L.o.a) m Displacement tonnes Breadth 19.4 m Max Draught (F/A) 4,23/5,58 m No.Propellers/Type 1 CPP left No. Engines/kW No. Anchors/Weight 2 (3,7 tonnes) No.Rudders/Area 1 Schilling Start speed/max speed 8 bar No. Bow/Stern Thruster 1/661kW Course (gyro) Wind Direction W Current Course 270 Wind Speed 0 m/s Curreent Speed ~2.5 knots Styrbord till kaj

3 OWN SHIP NO: B Manövrering - motström Hamburg Att den studerande erhåller träning i manövrering av fartyg under strömförhållanden. Vidare att utifrån praktiska upplevelser befästa teoretiska kunskaper vad gäller propellerteori, roderkrafter, styrpropellrar, etc Ta fartyg till och från kaj under påverkan av ström (motström), BABORDS sida till. Ship type Tanker Length (L.o.a) 141,5 m Displacement tonnes Breadth 23,0m Max Draught (F/A) 9,0/9,0 m No.Propellers/Type 1 CPP RIGHT No. Engines/kW No. Anchors/Weight 2 (3,9 tonnes) No.Rudders/Area 1 Schilling Start speed/max speed 8 bar No. Bow/Stern Thruster 1/750kW Course (gyro) Wind Direction W Current Course 270 Wind Speed 0 m/s Curreent Speed ~2.5 knots Babord till kaj

4 OWN SHIP NO: C Manövrering Ankringsmanöver, Rotterdam Att den studerande erhåller träning i manövrering av fartyg samt ankringsoperation. Vidare att utifrån praktiska upplevelser befästa teoretiska kunskaper vad gäller propellerteori, roderkrafter, styrpropellrar, etc Ankra fartyget i hanfot och manövrera fartyget i position för att kunna lägga rampen på kajen. Gå till kaj med hjälp av ett ankare. Använd ej bogpropeller vid denna manöver. Maskin används som om fartyget var en-propeller Ship type RO-RO Ship Name -- Displacement Call Sign -- Gross Tonnage Length (L.o.a) 142 Max Draught (F/A) 5,9/6,1 Breadth 21 No. Engines/kW No.Propellers/Type 2 Pitch R/L No.Rudders/Area 2? No. Anchors/Weight 2 4,6 ton No. Bow/Stern Thruster Bow tunnel 589 kw Min. Man.pressure Wind Direction -- Current Course -- Wind Speed -- Curreent Speed -- Akter till kaj ankring i hanfot SB alt BB till kaj

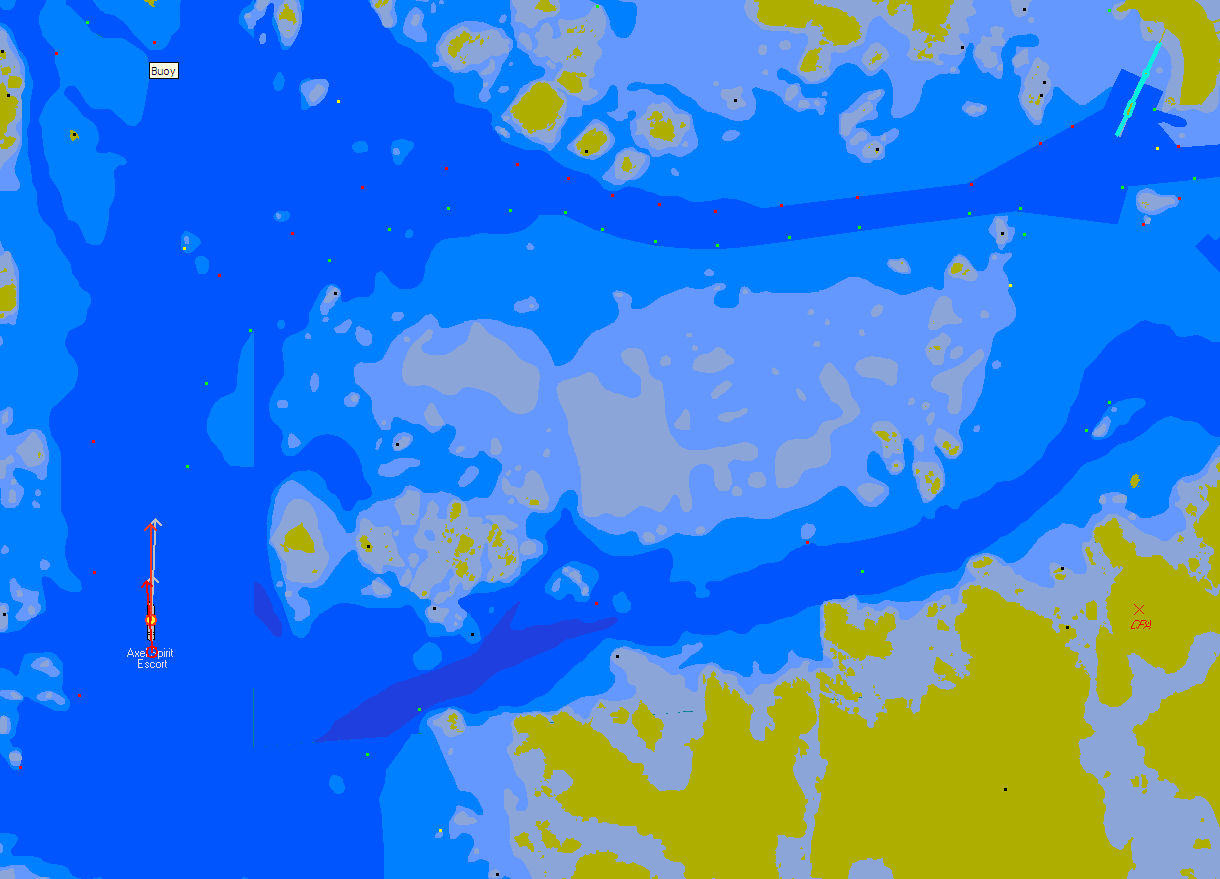

5 OWN SHIP NO: D Eskortbogsering Göteborg Att den studerande erhåller träning i manövrering av fartyg med hjälp av bogserbåt - eskortbogserare. Vidare att utifrån praktiska upplevelser befästa teoretiska kunskaper vad gäller propellerteori, roderkrafter, styrpropellrar, bogserbåtar etc Ta fartyget, med hjälp av bogserbåt, genom farleden. Dirigera bogserbåten. Ship type Tanker Length (L.o.a) 228,6 m Displacement tonnes Breadth 32,2m Max Draught (F/A) 16,6/16,6m No.Propellers/Type 1 FIXED RIGHT No. Engines/kW BHP No. Anchors/Weight 2 No.Rudders/Area 1 Konvent. Start speed/max speed 8 bar No. Bow/Stern Thruster -- Course (gyro) Wind Direction N Current Course 270 Wind Speed 2 m/s Curreent Speed ~0.5 knots ORDERS Manövrera, med hjälp av bogserbåt, genom farleden till Torshamnen.

6 OWN SHIP NO: E Manövrering - Eskortbogsering Göteborg Att den studerande erhåller träning i manövrering av fartyg ur ett bogserbåtperspektiv. Vidare att utifrån praktiska upplevelser befästa teoretiska kunskaper vad gäller propellerteori, roderkrafter, styrpropellrar, bogsering etc Assistera fartyget genom farleden, enligt order från tankbåten. Ship type Tug Length (L.o.a) 30,8 m Displacement xx tonnes Breadth 11,0m Max Draught (F/A) No.Propellers/Type 2 Azimuth thruster No. Engines/kW No.Rudders/Area No. Bow/Stern Thruster No. Anchors/Weight Start speed/max speed Course (gyro) Wind Direction N Current Course 270 Wind Speed 2 m/s Curreent Speed ~0.5 knots ORDERS
