1 Effektiv energianvändning ndning Analysmetoder Var tar strömmen vägen efter debiteringsmätaren? Peter Karlsson Hur kommer svenska industrier att förändra sin energianvändning för att anpassa sig till övriga Europa? 1

2 Elförbrukning inom EU Elanvändning per invånare (kwh/år) Sverige Tyskland Spanien EU totalt Total energianvändning i Sverige 406 TWh/år Industrin Transporter Bostads- och servicesektor Källa: STEM 2

3 Energianvändning för värme, varmvatten och el

4 Rimlig och nödvändig besparingspotential till om inget görs ökar importberoendet till 70% år 2030 (olja 90%,gas 80%) - energianvändningen i EU ökar med 1-2% per år - enligt IEA Ministermöte (maj 2005) är EE en nyckelåtgärd!"#$"%&' - 20% energibesparingar skulle innebära 50% av nödvändiga CO2-minskningar enligt Kyoto (%#')"*+,- - 20% motsvarar energiförbrukningen i Tyskland och Finland tillsammans - skapar nya hög-kvalitativa jobb 4

5 Spotpriser Spotpriser och flöde i Norden och Tyskland under en vecka 5

6 Spotpriser i Norden och Tyskland under en vecka 120,00 Spotprice electricity 9/4-15/ Source www eex.de 110,00 100,00 Mon Tue Wed Thu Fri Sat Sun 90,00 80,00 70,00 Euro/MWh 60,00 50,00 40,00 30,00 20,00 10,00 Nordpool EEX 0, : : : : : : : :00 Date Vad kostar elen för industrin om 2-3 år? 1 Sek/kWh S 6

7 Energipriser Årsmedelpriser (kr/mwh) för olja och biobränslen kr/mwh t.o.m juli Olja (övriga) Olja (industri) Briketter & pellets Skogsflis S 7

8 Volvo fabriker i Belgien och Sverige Electric energy usage [kwh/car] Torslanda y = 1181,0-2121,2*LOG(x) Gent ,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 Unit price of electricity [BEF/kWh] Spisproduktion Sverige Europa 140,00 120,00 EL k W h /S E K 100,00 80,00 60,00 MO 40,00 GBJ DKK SG 20,00 DGR RS DEJ SC ZO 0,00 0,00 0,50 1,00 1,50 2,00 2,50 3,00 Electricity price relation 8

9 Energianalys/Energirådgivning Hur görs en energianalys? Energianalys 1. Ta fram energistatistik Elförbrukning (timvärden om möjligt) Uppgifter om el-abonnemang Värmebehov Vattenförbrukning 9

10 Energistatistik Energianvändning 2003 Enhet Bruksarea, BRA m 2 Fjärrvärmeförbrukning 802 MWh Fjärrvärmeförbrukning/m kwh/m 2 Elförbrukning, totalt 641 MWh Elförbrukning/m kwh/m 2 Total energianvändning MWh Total energianvändning/m kwh/m 2 Vattenförbrukning m 3 Energiflöde indelat i enhetsprocesser 10

11 Energianvändning före systemförändringar Exempel Bohmans Fanérfabrik Energianvändning efter systemförändringar Exempel Bohmans Fanérfabrik 11

12 Elfakturor Åskådliggörande av elfakturornas olika delar D A ut B ut C ut A in B in C in 12

13 Åskådliggörande av elfakturornas olika delar Säkringskunder A Energiavgift Förhandlingsbart: (Elmäklare, Producenter, Vattenfall, Sydkraft, Fortum) samt mindre aktörer ex öre/kwh Fast avgift: ex. 240 kr/år Energiskatt: 26,5 öre/kwh (producerande företag 0,5 öre/kwh) Elcertifikat: 3,12 öre/kwh Nätavgift Säkring: A kr/år kr/år Överföringsavgift: ex. Motala 16,00 öre/kwh 13

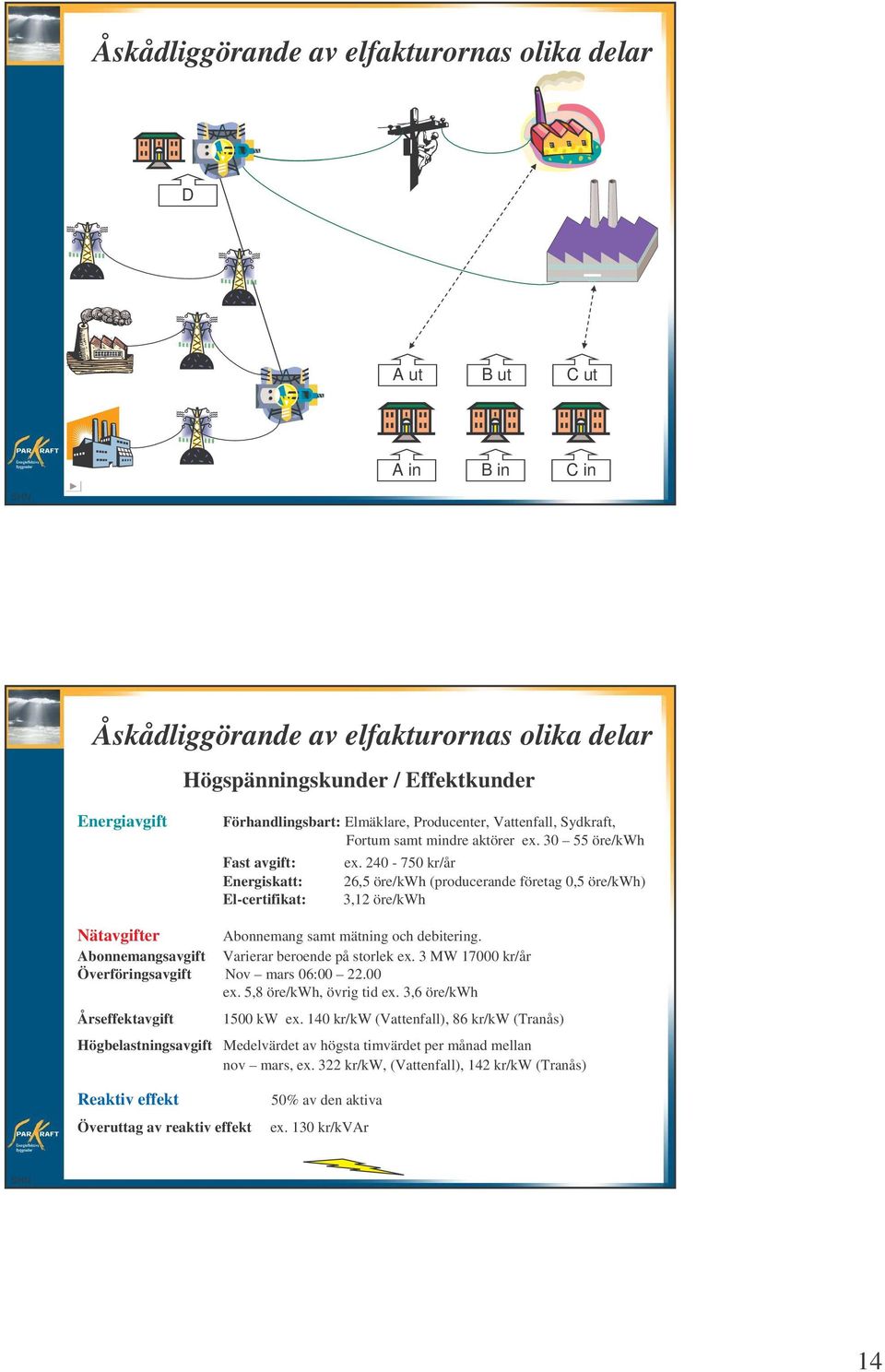

14 Åskådliggörande av elfakturornas olika delar D A ut B ut C ut A in B in C in Åskådliggörande av elfakturornas olika delar Högspänningskunder / Effektkunder Energiavgift Förhandlingsbart: Elmäklare, Producenter, Vattenfall, Sydkraft, Fortum samt mindre aktörer ex öre/kwh Fast avgift: Energiskatt: El-certifikat: ex kr/år 26,5 öre/kwh (producerande företag 0,5 öre/kwh) 3,12 öre/kwh Nätavgifter Abonnemang samt mätning och debitering. Abonnemangsavgift Varierar beroende på storlek ex. 3 MW kr/år Överföringsavgift Nov mars 06: ex. 5,8 öre/kwh, övrig tid ex. 3,6 öre/kwh Årseffektavgift Högbelastningsavgift 1500 kw ex. 140 kr/kw (Vattenfall), 86 kr/kw (Tranås) Medelvärdet av högsta timvärdet per månad mellan nov mars, ex. 322 kr/kw, (Vattenfall), 142 kr/kw (Tranås) Reaktiv effekt Överuttag av reaktiv effekt 50% av den aktiva ex. 130 kr/kvar 14

15 Energibolaget Box 137, Elstad Ärende ang. Besöksadress räkningar och Kabelgatan 67 abonnemang: Tel vxl: Organisationsnummer: Faktura Datum Kund ANGES ALLTID VID BETALNING Kundnummer Fakturanummer Elförbrukarna AB Energivägen Elstad Avser transport Specifikation Datum kw kw-hb kvar kwh 1 kwh , ,24 * ,6 * ,4 * 0 95, ,2 0 99, , ,8 0 97, , ,6 0 99, , , , , , ,6 * , , Exkl. moms ,24 Summa: 456,62 kr kr Moms ingår: 9 291,38 kr (fn 25,00 %) på ,24 kr KUNDINFORMATION: Numera anges nettopriser (indexerade) på våra fakturor. Moms och ev. energiskatt redovisas separat. Viktig info se baksidan! OSS TILLHANDA SENAST År Mån Dag SUMMA ATT BETALA ,00 Timvärden Dag\ Tid

16 Effektuttag veckor. 915 kw = 145 kw á 140 kr kr -> kr kw kw : : : : : : : : : : : : : : : : : : : : : : : : :00 Effekt [kw] Effektuttag 16

17 Effektuttag Effektuttag Medelvärde Medelvärde 17

18 Effektuttag Effektuttag under ett dygn. Elanvändning Effekt [kw] Tid [h] 18

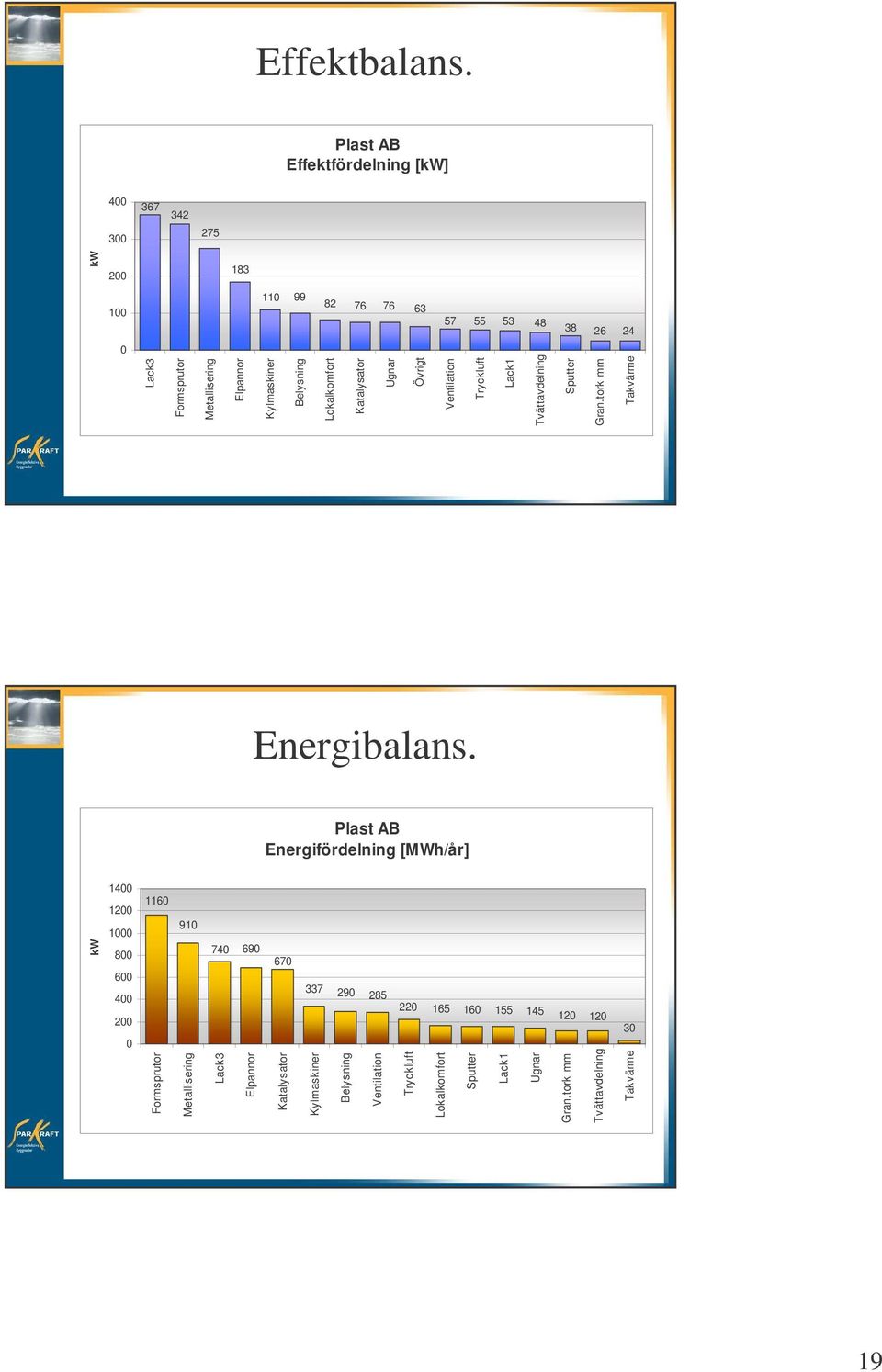

19 Effektbalans. Plast AB Effektfördelning [kw] kw Lack3 Formsprutor Metallisering Elpannor Kylmaskiner Belysning Lokalkomfort Katalysator Ugnar Övrigt Ventilation Tryckluft Lack1 Tvättavdelning Sputter Gran.tork mm Takvärme Energibalans. Plast AB Energifördelning [MWh/år] kw Formsprutor 910 Metallisering 740 Lack3 690 Elpannor 670 Katalysator 337 Kylmaskiner Belysning Ventilation Tryckluft Lokalkomfort Sputter Lack1 Ugnar Gran.tork mm Tvättavdelning 30 Takvärme 19

20 Hsp. ställverk T1 800kVA 10/0.4kV Lsp. ställverk Fack 1 Hsp. Fack 125A Al 3x A Al 3x A 2//3x A Al 3x70+21 SA01A1 Central lilla hallen SA01A2 Central Maskinhall SA01A3 Central stora hallen 20A 4x6+6 63A 63A 4x x A 4x A 4x A 4x16+16 SA01A1A1 Central Robot App. Skåp Tappmaskin App.skåp Robot SA01A2A1 Central Pannrum SA01A2B1 Central förrådsbod Kompressor SA01A3A1 Central plocklager SA01A3B1 Central garage Mätning med Fluke 41 20

21 Mätning med strömtång Mätning med strömtång 21

22 Driftsanalys Effektuttag för en avdelning k W Clj 0102 Central CII Fre Lör Sön M ån T is Ons : : : : : : Driftsanalys tvätt Färg Enhet Benämning Med Min Max 'Energi kwh' kw Effekt 10,23 0,00 53,64 822,6 22

23 Driftsanalys Effektuttag för en formspruteavdelning Driftsanalys Effektuttag för en tillverkningsenhet 23

24 Driftsanalys Effektuttag för en tillverkningsenhet Enhet Benämning Min Med Max kw Effekt 16,07 20,64 36,51 24

25 Driftsanalys Motormätning Tork 2, fläkt 2, nervarvad, besparing 13 kw x h x 45 öre/kwh = kr 25

26 Mätning en vecka Energiberäkning 1120 W tim/dag 200 W Energiberäkning S 26

27 Ett räkneexempel: Antag : Energiberäkning Vi har ett fläktaggregat på 3 kw. Aggregatet är i drift årets alla timmar (8760 h). Vi har en energikostnaden är 0,45 kr/kwh. Den total energikostnaden blir då 3 * 8760 * 0,45 = kr/år. Antag : Om det går att begränsa driftstiden till 10 timmar per dag under en arbetsvecka (5 dagar) och vi antar att vi arbetar 43 veckor på ett år. Då får vi en driftstid på 10 * 5 * 43 = 2150 timmar. Den totala energikostnaden blir då 3 * 2150 * 0,45 * kr/år. En skillnad på kr/år. Elanvändning: Laststyrning / Effektvakt Styrbara laster: Ugnar, VVb, Ventaggregat 27

28 Elanvändning: Laststyrning / Effektvakt Objekt Driftstid / år Avstängningsmöjlighet Besparing Lösare 2 Lösare kw 178 kw 7000 h/år 7000 h/år 1400 h/år 20% SEK/år 3500 h/år 50% SEK/år Totalt SEK/år Energipris 45 öre / kwh Tomgångsanalys Dygn 28

29 Driftsanalys Tomgångsdrift Åtgärder Ventilation (drifttider, flöden, värmeväxling) Täta tryckluftläckage Effektivare belysning Minskad tomgångdrift 29
