MANUAL V-COM V45/V55

Transkript

1 MANUAL V-COM V45/V55

2

3 Innehållsförteckning Delarnas namn och funktioner... 1 Sätta i och ta bort batteriet... 3 Sätta i batteriet3 Ta bort batteriet 3 Ladda batteriet... 3 Symbolbeskrivning... 4 Grundfunktioner... 5 Slå på och stänga av radion 5 Val av kanal 5 Mottagning 5 Monitor/Kontrollera kanal 5 Sändning5 Scanning/Kanalsökning 5 Borttagning av störande kanal 5 Menyinställningar... 6 Brusspärrnivå6 Ljudsignal 6 Val av sändareffekt 6 Knapplås 6 Subtonsinställningar CTCSS-toner 6 Frekvenstabeller... 7 CTCSS-tabell 7 Bluetoothfunktion V Bluetoothfunktion 8 Para ihop dina Bluetooth-hörlurar 8 Teknisk specifikation... 8

4 Delarnas namn och funktioner På/Av och Volymkontroll Antennuttag: Anslut antennen i detta MX-uttag Lysdiod: visar radions status. Röd lampa för sändning Grön lampa för mottagning Orange lampa för fel CTCSS Högtalare Mikrofon LCD-skärm Knapplås Menyknapp ENT Upp- och nedknapp ENTER-knapp 1

5 A Effekt Hög/Låg B PTT Sändningsknapp C Monitor/Öppna brusspärr D Scan På/Av Frigöringshake Lock för extern högtalare och mikrofon Batteri 2

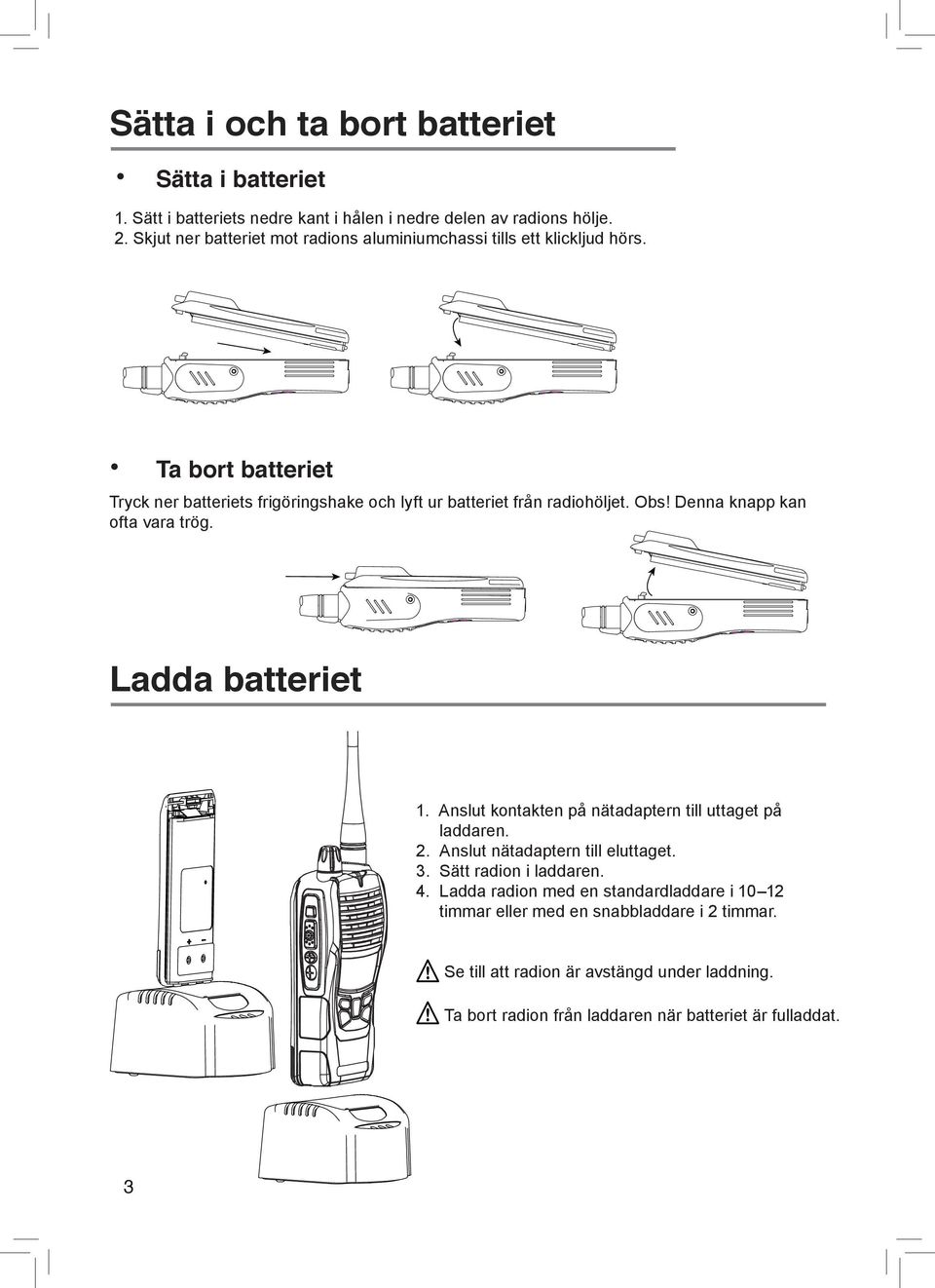

6 Sätta i och ta bort batteriet Sätta i batteriet 1. Sätt i batteriets nedre kant i hålen i nedre delen av radions hölje. 2. Skjut ner batteriet mot radions aluminiumchassi tills ett klickljud hörs. Ta bort batteriet Tryck ner batteriets frigöringshake och lyft ur batteriet från radiohöljet. Obs! Denna knapp kan ofta vara trög. Ladda batteriet 1. Anslut kontakten på nätadaptern till uttaget på laddaren. 2. Anslut nätadaptern till eluttaget. 3. Sätt radion i laddaren. 4. Ladda radion med en standardladdare i timmar eller med en snabbladdare i 2 timmar. Se till att radion är avstängd under laddning. Ta bort radion från laddaren när batteriet är fulladdat. 3

7 Symbolbeskrivning : CTCSS-ton (Continuous Tone Coded Squelched System) är aktiverad för denna kanal. : Funktionen Kontrollera kanal är aktiverad. Brusspärr öppen. : Knappsatsen är låst. : Batteristatus. Byt ut eller ladda batteriet när denna symbol visar ett eller färre segment. : Sändning pågår. : Signalstyrkan för sändning/mottagning. eller : Sändareffekt: H betyder hög effekt, L betyder låg effekt. : Energisparläge. : Kanalsökning aktiverad. Kanalnamn (kan programmeras av återförsäljaren). 4

8 Grundfunktioner Slå på och stänga av radion 1. Vrid ström- och volymratten medurs tills radions slås på. Radion startas i autotestläget i två sekunder. Under autotest visas alla symboler på skärmen. 2. Efter autotestet visas kanalbeteckningen på skärmen och vilka funktioner som har aktiverats av din återförsäljare. 3. Vrid ström- och volymratten medurs för att höja volymen och moturs för att sänka volymen. 4. Vrid ström- och volymratten moturs tills ett klick hörs för att stänga av radion. Val av kanal V45/V55 är programmerad med 6 norska och 7 svenska jaktkanaler. Tryck på eller för att välja kanal. Mottagning V45/V55 är programmerad för att fungera med en kanal i taget i lägena "Öppen kanal" eller CTCSS/subton. Subtonsläget förhindrar att andra användare på samma kanal hörs på din radio. För att öppna ljudvägen behöver V45/V55 en CTCSS-ton. Lysdioden kommer att lysa grönt när rätt ton tas emot, gul om fel ton eller ingen ton tas emot på en förprogrammerad kanal. Monitor/Kontrollera kanal Tryck på C-knappen en gång för att koppla ur brusspärren, på LCD-skärmen visas. Tryck på C- knappen igen för att stänga av funktionen Kontrollera kanal. På så sätt kan du koppla ur brusspärren och CTCSS/subton. Med denna funktion kan du enkelt kontrollera att kanalen är ledig före sändning även om du har en CTCSS/subton aktiverad. Sändning Kontrollera att kanalen är ledig innan du påbörjar sändning. Tryck på B-knappen som anges som PTT-knapp och börja prata cirka 5 cm från mikrofonen. Lysdioden på radions ovansida lyser röd under sändning. Släpp PTT-knappen när du har talat klart. Scanning/Kanalsökning Med denna funktion kan du söka igenom samtliga kanaler som finns i scanningslistan. Tryck på D, symbolen visas på LCD-skärmen och du kommer att se kanalnumren bläddras igenom kontinuerligt. När radion stannar och står kvar på en upptagen kanal, återupptas sökningen när hålltiden har gått ut. Om radion har sökt igenom en kanal där det finns en person som du vill prata med, kan du kommunicera direkt med denne genom att trycka på PTT-knappen. Tryck på D igen för att avsluta sökningen. Borttagning av störande kanal Funktionen låter dig tillfälligt ta bort kanaler som du inte vill höra från scanningslistan. Under scanning, när radion är låst på en upptagen kanal, tryck på ENT för att ta bort denna kanal från scanningslistan. Den försvinner ur listan och kommer inte att scannas förrän radion slås på igen. 5

9 Menyinställningar Brusspärrnivå Tryck upprepade gånger på tills [SQUL-3] visas på LCD-skärmen. Tryck sedan på eller för att öka eller minska brusspärrnivån från 0 till 10. Läge 0 betyder att brusspärren är öppen och vid läge 10 har den lägst känslighet. Om radion ställs in med en hög siffra kan du undvika oönskade signaler och brus, men du kan eventuellt inte ta emot svaga signaler. Det bästa alternativet är därför att ställa in en normal brusspärrnivå (standardvärde: 3). Tryck på ENT för spara inställningen och för att återgå till menyn, tryck på igen för att få åtkomst till andra inställningar. Ljudsignal Tryck upprepade gånger på tills [BEEP-On] visas på LCD-skärmen. Tryck på eller för att sätta på eller stänga av ljudsignalen. Tryck på ENT för att spara inställningen och för att återgå till menyn, tryck på igen för att få åtkomst till andra inställningar. Val av sändareffekt Tryck på A för att välja sändareffekt, [PWR-H] eller [PWR-L] visas på LCD-skärmen. H = 5W, L= 1W. Knapplås För att låsa knapparna på radion tryck på och håll inne i 1,5 sek. visas i displayen. För att låsa upp tryck på återigen 1,5 sek. Subtonsinställningar/CTCSS-toner CTCSS hindrar dig från att höra samtal som inte använder samma CTS-ton. Samtal med CTS-ton kan höras på öppen kanal. Välj den kanal som du vill programmera med CTS-ton. Tryck på knappen upprepade gånger tills LCD-skärmen visar [SUB.T-SET], tryck på knappen ENT för att välja, tryck på eller för att välja TX eller RX toninställning och tryck sedan på knappen ENT för att spara inställningen. Tryck eller för att välja DCS eller CTS-inställning, välj CTS och tryck på knappen ENT. Tryck sedan eller för att välja din ton-kod. Tryck på knappen ENT för att spara inställningen och komma tillbaka till startmenyn eller tryck på knappen igen för att få tillgång till andra inställningar. Normal inställning, välj samma CTCSS-ton för RX och TX. 6

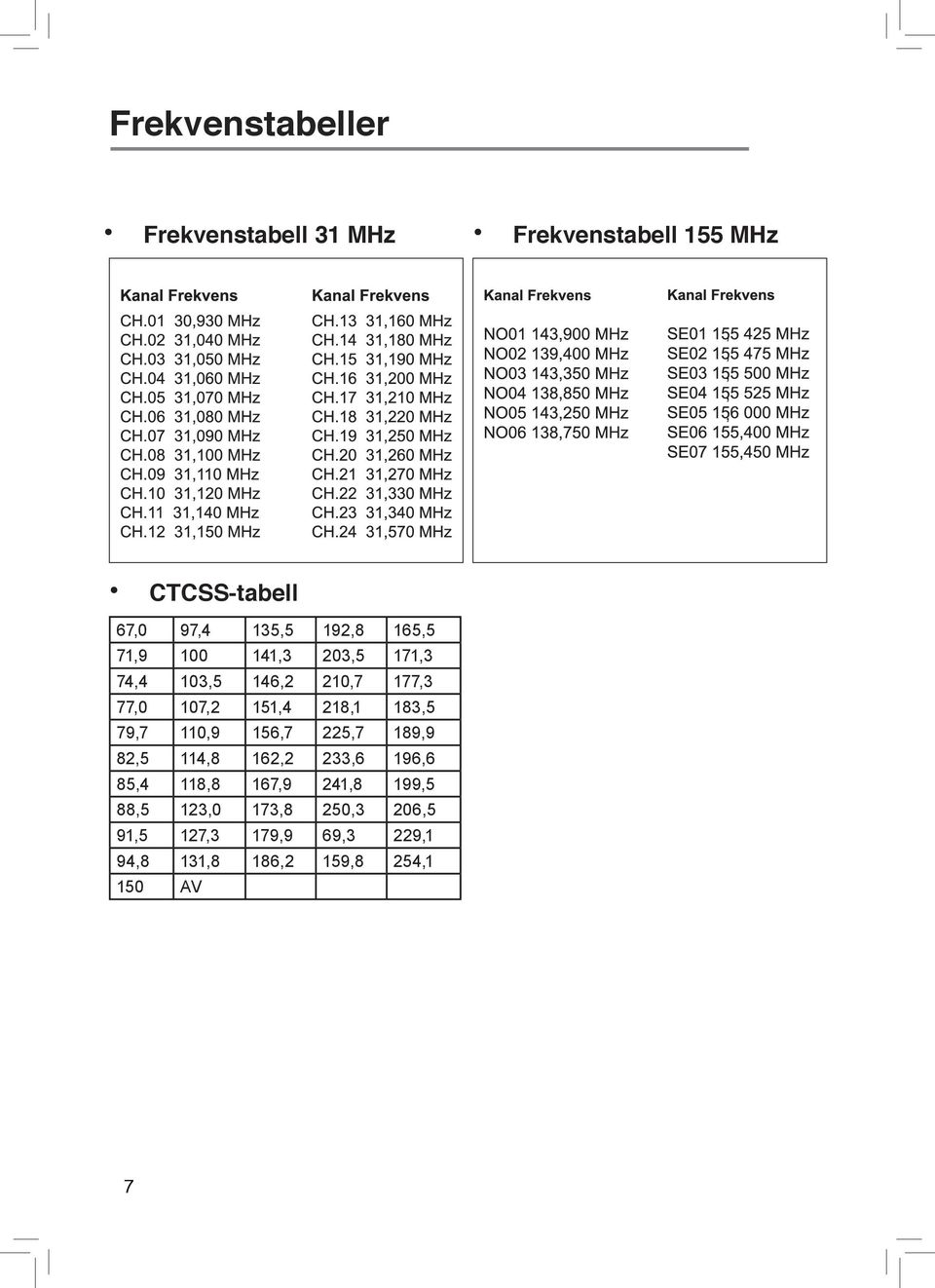

10 Frekvenstabeller Frekvenstabell 31 MHz Frekvenstabell 155 MHz,,,,, CTCSS-tabell 67,0 97,4 135,5 192,8 165,5 71, ,3 203,5 171,3 74,4 103,5 146,2 210,7 177,3 77,0 107,2 151,4 218,1 183,5 79,7 110,9 156,7 225,7 189,9 82,5 114,8 162,2 233,6 196,6 85,4 118,8 167,9 241,8 199,5 88,5 123,0 173,8 250,3 206,5 91,5 127,3 179,9 69,3 229,1 94,8 131,8 186,2 159,8 254,1 150 AV 7

11 Bluetoothfunktion Bluetoothfunktion (gäller endast V55) Para ihop dina Bluetooth-hörlurar Följ nedanstående steg för att para ihop dina Bluetooth-hörlurar. Steg 1: Ta reda på vilken PIN-kod dina Bluetooth-hörlurar har. Koden finns i användarmanualen. (vanliga PIN-koder är "1234" eller "0000" etc.) Förinställt värde Steg 2: För att ställa in PIN-koden för V55 för ihopkoppling, tryck på tills "BLUT-ON" visas på skärmen, tryck på ENT för åtkomst till Bluetoothfunktionen. Tryck på eller tills "PIN CODE" visas på skärmen och tryck sedan på ENT för att ange koden ( är för att ändra sifferplats, är för att välja siffra). Tryck på ENT för att spara och stänga inställningen. Steg 3: För att para ihop hörlurarna med radion, tryck på eller tills "PAIR" visas på skärmen. Tryck sedan på ENT. "INQUIRY" visas på LCD-skärmen (se till att Bluetooth-hörlurarna är på så att de kan gå in i ihopkopplingsläge. "NO FOUND" betyder att inget Bluetooth-tillbehör kunde hittas.) Tryck på ENT för att para ihop med dina Bluetooth-hörlurar. Teknisk specifikation V-COM V45/V55 Allmänt Frekvensområde: MHz MHz Antal kanalplatser: 256 Antal PL-toner: 38 standard samt 13 utökade Kanalavstånd: 12,5 eller 25 khz Temperaturområde: ºC Strömförsörjning: 7,2 V / 1700 mah, Li-Polymer batteri (V45) 7,2 V / 2100 mah, Li-Polymer batteri (V55) Driftstid: timmar (beroende på vald uteffekt) Sändare Uteffekt: Mottagare Känslighet: LF-uteffekt: Mekanik Dimensioner: Vikt: Miljötålighet: 5 Watt (hög) / 1 Watt (låg) Bättre än 0,25µV vid 12dB SINAD 500 mw 125X64X44 mm ca 380 g (med batteri och antenn) IP54 och MIL-STD 810 C, D, E, F 8

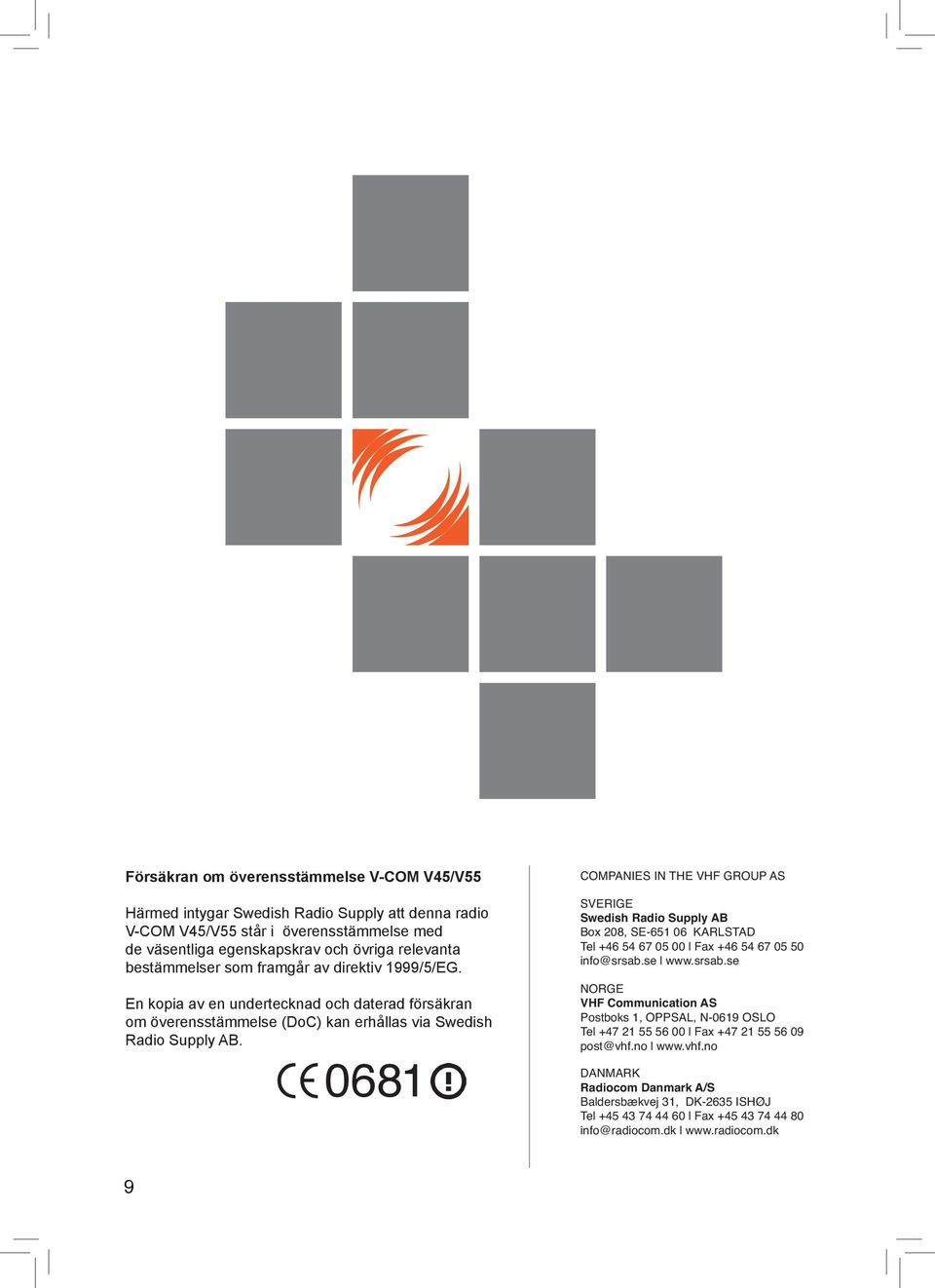

12 Försäkran om överensstämmelse V-COM V45/V55 Härmed intygar Swedish Radio Supply att denna radio V-COM V45/V55 står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. En kopia av en undertecknad och daterad försäkran om överensstämmelse (DoC) kan erhållas via Swedish Radio Supply AB COMPANIES IN THE VHF GROUP AS SVERIGE Swedish Radio Supply AB Box 208, SE KARLSTAD Tel l Fax info@srsab.se l NORGE VHF Communication AS Postboks 1, OPPSAL, N-0619 OSLO Tel l Fax post@vhf.no l DANMARK Radiocom Danmark A/S Baldersbækvej 31, DK-2635 ISHØJ Tel l Fax info@radiocom.dk l 9
