1 till Boss2 MONTERINGSANVISNING Styrbox Vakuumenhet Toalett BOSS:2 Grundprincip EcoVac är ett riktigt vakuumsystem, där avfallet transporteras hela vägen direkt till tanken vid spolning. Transporten sker med luft, och vattnet i toaletten används för att spola rent porslinet och sedan återfylla vattenlåset. Det fi nns inga skärande knivar eller pumpar som kan Normalt är systemet trycklöst, bara vid spolning bildas ett vakuum. Det bildas direkt spolknappen används och transporten sker med ca 10 m/s ut till uppsamlingsenheten. Själva spolcykeln tar ca 2-5 sekunder och ljudnivån inomhus är jämförbar med en vanlig toalett. EcoVac är logiskt och fl exibelt, och anpassas enkelt till olika förhållanden och önskemål. Uppsamlingen kan ske till tankar, slamavskiljare eller till någon form av biokammare där avfallet komposteras. Denna anvisning är för våran egen biologiska enhet BOSS:2. Vad som ingår WC-stol EcoVac Sorterande Vakuumenhet FAMILY Styrbox, inkl apparatsladd, kopplingsdosa, överspänningsskydd Signalkabel 5m Vakuumslang fl exibel 50mm (80 cm lång) Kabelskydd (för urinsort WC till spolknapp på väggen) BOSS:2 Enhet: (bottenplatta, väggfäste, frostvakt, fl äkt, 10 polinitsäckar, 2 gröna tunnor, geotextilsäckar Vad som behövs Avloppsrör vakuum 50 mm PEM (WC till BOSS:2) Avloppsrör urinrör 50 mm PEM (WC till BOSS:2) Elkabel Vakuumenhet EKKJ 3x1,5 mm (enfas) rekommenderas 2 st (för frostvakt). Vägguttag för vakuumenhet Extra vägguttag för frostvakt EKKJ (enfas) Signalkabel till nivålarm (valfritt) EKKJ (enfas) Rörisolering till både vakuumledning och urinledning (Climafl ex) Wostman Ecology AB Sprängarvägen Saltsjö-Boo tel fax info@wostman.se Wostman Ecology AB är ett svenskt företag med lång erfarenhet av toalettsystem och avloppsrening.

2 Översikt montering Börja med att läsa igenom hela monteringsanvisningen innan monteringen påbörjas. 1. Planera 2. Gräv 3. Dra ledningar 4. Toalett 5. Vakuumenhet 6. Styrbox 7. Koppla el 8. Testa 9. Återställ Wostman Ecology AB Sprängarvägen Saltsjö-Boo tel fax Wostman Ecology AB är ett svenskt företag med lång erfarenhet av toalettsystem och avloppsrening.

3 1. Planera Snabbfakta Max avloppsledning = 30 meter. Spolmängd WC 0,6 liter (stand.) 50mm PEM-slang (utan tvära böjar) Jämn lutning rek. (sjävfall för urinsort WC) Slå inte på elen innan allt är inkopplat Tömning 1 gång/år (räkneverk visar) För fastighetsägaren Ansökan om bygglov för vakuumtoalett (enskilt avlopp) görs till din kommun. Rådfråga dem om just ditt ärende. Räkna också med viss tid för att få bygglovet klart. Ansökningsblankett hittar du oftast på kommunens hemsida under Miljö & Hälsa eller under Vatten & Avlopp. När detta är gjort, kan du börja planera din anläggning. Kommer du vilja installera ytterliggare toaletter senare? Kan vara bra att förbereda detta. Vill du ha larm?. Bör beställas och planeras från början. Se till att inga grannar störs av ljud från vakuumenheten (enkelt att isolera), eller får dålig lukt, etc. Fackman rekommenderas. Vissa arbeten kan göras av fastighetsägaren själv, men en entreprenörsrapport ska lämnas in till kommunen av en fackman. 20 minuters genomgång och konsultation är gratis från Wostman Ecology. För ytterliggare hjälp kontakta oss för info om det. För grävaren/installatören Innan du börjar arbetet, ska du tänka på vissa grejer. Dels regler från kommunen, och dels vad EcoVacsystemet har för förutsättningar. Avstånd mellan WC och tank bör högst vara 30 meter. Vakuumledning bör ha jämn lutning, för att minska frysrisken, och möjliggöra manuell spolning för hand vid strömavbrott. Mjuka böjar är också rekommenderat. Den urinsorterande toaletten måste ha självfall på urinledningen, med jämn lutning till tanken. Placering rör och elledningar mellan WC och tank. Dessa behöver inte ligga djupt, då rören ska vara tomma. Säkerhetsavstånd till vattentäkter. Tänk på hur rördragningen ska ske inne i huset. Gjuten betongplatta eller plintgrund (torpargrund). Lukt kan förekomma intill BOSS:2. Tänk på oftast förekommande vindriktning. Avluftning kan ske upp över tak på huset. Det låter en del från vakuumenheten dem sekunder den används. Isolering av maskinutrymmet rekommenderas.

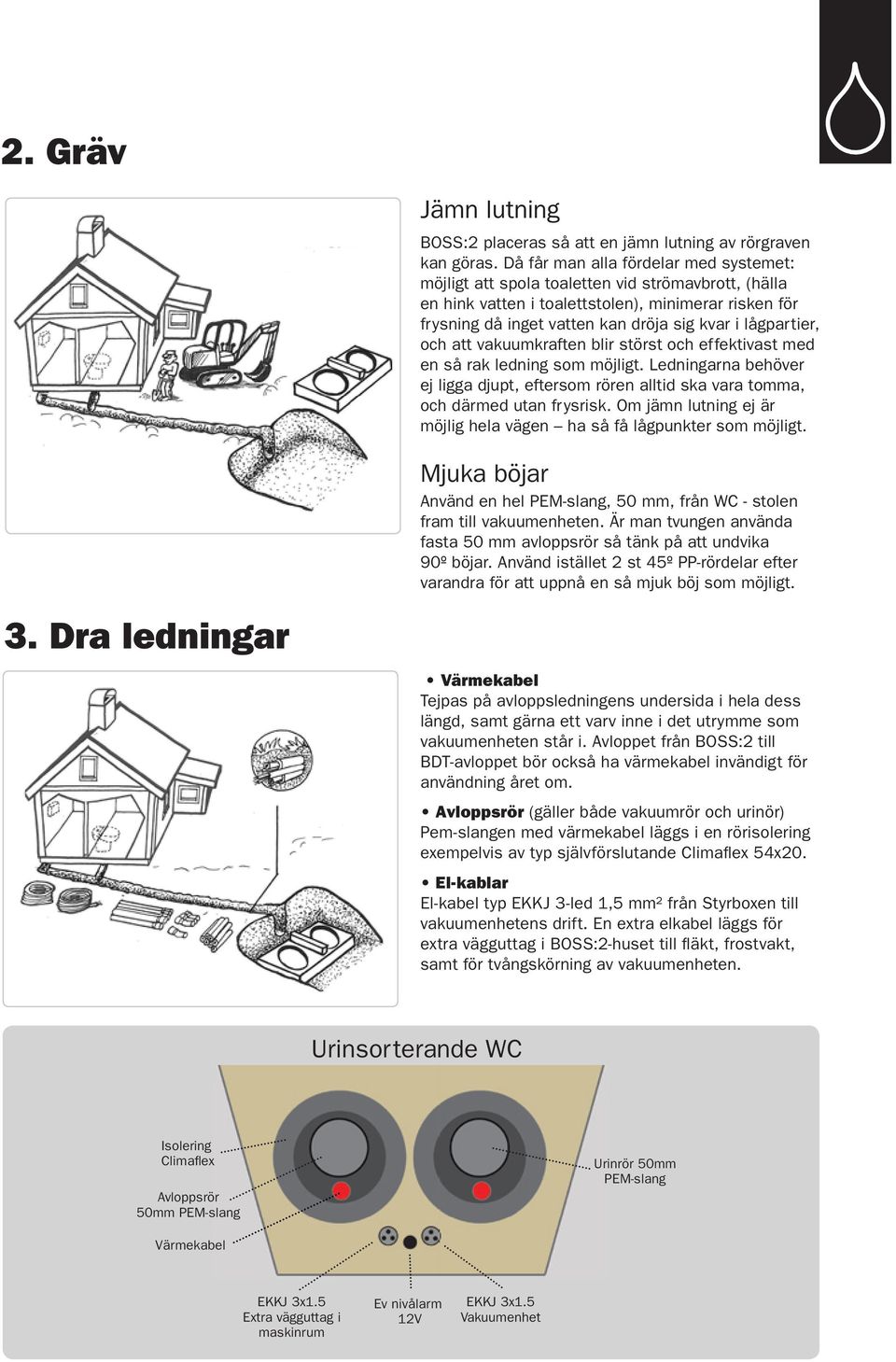

4 2. Gräv Jämn lutning BOSS:2 placeras så att en jämn lutning av rörgraven kan göras. Då får man alla fördelar med systemet: möjligt att spola toaletten vid strömavbrott, (hälla en hink vatten i toalettstolen), minimerar risken för frysning då inget vatten kan dröja sig kvar i lågpartier, och att vakuumkraften blir störst och effektivast med en så rak ledning som möjligt. Ledningarna behöver ej ligga djupt, eftersom rören alltid ska vara tomma, och därmed utan frysrisk. Om jämn lutning ej är möjlig hela vägen ha så få lågpunkter som möjligt. Mjuka böjar Använd en hel PEM-slang, 50 mm, från WC - stolen fram till vakuumenheten. Är man tvungen använda fasta 50 mm avloppsrör så tänk på att undvika 90º böjar. Använd istället 2 st 45º PP-rördelar efter varandra för att uppnå en så mjuk böj som möjligt. 3. Dra ledningar Värmekabel Tejpas på avloppsledningens undersida i hela dess längd, samt gärna ett varv inne i det utrymme som vakuumenheten står i. Avloppet från BOSS:2 till BDT-avloppet bör också ha värmekabel invändigt för användning året om. Avloppsrör (gäller både vakuumrör och urinör) Pem-slangen med värmekabel läggs i en rörisolering exempelvis av typ självförslutande Climafl ex 54x20. El-kablar El-kabel typ EKKJ 3-led 1,5 mm² från Styrboxen till vakuumenhetens drift. En extra elkabel läggs för extra vägguttag i BOSS:2-huset till fl äkt, frostvakt, samt för tvångskörning av vakuumenheten. Urinsorterande WC Isolering Climafl ex Avloppsrör 50mm PEM-slang Urinrör 50mm PEM-slang Värmekabel EKKJ 3x1.5 Extra vägguttag i maskinrum Ev nivålarm 12V EKKJ 3x1.5 Vakuumenhet

5 4. Toalett Placering: Kontrollera golvbjälkar, golvvärme, vatten, avlopp eller elledningar där avloppsrören ska gå. Borra upp ett (eller två för urinsort) hål i bjälklaget, min 50 mm (alternativt 75 mm rör där 50 mm röret kan dras) en böjlig slang mot toalettstolens avlopp och fram till mötande PEM-slang 50 mm. Placera toalettstolen Elanslutning: Anslut inkommande styrledning, 12 volt, till kopplingsplinten, som sitter löstagbar på baksidan av toaletten. Följ färgerna enl. bild på insidan av kopplingsdosan. (Andra änden ska anslutas till Styrboxen senare. OBS koppla inte in styrboxen ännu! Överslag kan skada den. Om styrledningen ska byggas in dolt i väggen bör den komma fram mitt bakom WC:n rakt ovanför vattenanslutningen. Vattenanslutning: Ansluts med flexislang R 15. Montera gärna en avstängningsventil ( Ballofix, utv. 15 mm) så vattnet kan stängas av separat. Ventilen bör sitta centralt bakom WC:n, ca 20cm över golvet. Fastsättning: WC - stolen rek. att enbart limmas med silikon mot golvet (ej skruvar). Stolen står stadigt från början. Använd våtrumssilikon, och dra en limsträng i skarven mellan porslinet och golvet. Jämna till med fuktat finger.

6 5. Vakuumenhet Vill du koppla 2 toaletter till din BOSS:2? Kontakta oss så kan vi specialanpassa en BOSS:2 till dig. Placeras i BOSS:2 - huset BOSS:2 placeras i ett utrymme där vakuumenheten kan monteras på väggen bakom korgarna. Använd det medsända väggfästet och placera i rätt höjd, så vakuumenheten kan växla korg. Lämpligt att väggarna invändigt har lättsanerade ytor, då stänk kan uppstå vid fulla korgar. En byggsats till ett BOSS:2 - hus (isolerat och i obehandlat trä) går att beställa från Wostman Ecology. Nergrävd / lutning ner på slutet Bottenplattan placeras på hårdgjord mark. Den får gärna vara nergrävd något i marken, så att urinavloppet får en skjuts nedåt på slutet. Urinavlopp - drekt ner Urinslangen dras direkt ner till bottenplattan (fosforfällan). Det är bättre om bara vakuumspolningen (svartvattnet) leds via vakuumenheten till uppsamlingskorgarna, så att fl ödena hålls låga, och inte korgarna blir för blöta (enklare hantering och snabbare förmultning av fekalierna). Larm vid full korg Ett nivålarm kan monteras på vakuumenheten som varnar vid hög nivå, för att byta till nästa korg. Obs, detta bör beställa och planeras från början. Vid normal drift (permanentbonde), så har en full korg dränerats på allt lakvatten inom 6-7 veckor, och väger då kg. Man tömmer alltså korg nummer 1 först när korg nummer 2 också är full.

7 BOSS:2 = Biologic Organic Sanitary System Den smidiga uppsamlingenheten där man tar hand om avfallet själv. BOSS:2 gör det möjligt att använda vattentoalett i särskilt känsliga eller svåråtkomliga områden. Avfallet avvattnas i BOSS:2 och fl yttas sen över till en latrinkompost för kompostering. En ventilationsfl äkt tar bort dålig lukt, och en frostvakt skyddar mot frost och kyla. Efter BOSS:2 leds det renade vattnet vidare till en slamavskiljare och till infi ltration. Max avstånd mellan toalett och BOSS:2 är 30 meter. Så fungerar BOSS:2 Vakuumenheten FAMILY Avfallet sugs till vakuumenheten på några sekunder, och släpps ner i uppsamlingskorgen. När korgen är full efter cirka 3 månader så växlar man vakuumenheten över till den andra korgen. Geotextil En fi berduk som fi ltrerar bort vätskan från organiska material. De fasta delarna avvattnas och börjar förkomposteras. Geotextilen byts ut någon gång per år. Avvattningskorgar Korgar med hål i som håller uppe geotextilen. Uppsamlingskorgar Håller samman avvattningskorgen och geotextilen. Man lyfter i handtagen när man ska tömma korgarna. Fosforbrunn (bottenplatta) Här hamnar urinen och lakvattnet. I tanken ligger 8 säckar (ca 25 kg) med Polonit (bytes 1-2ggr/år), ett PH-höjande (>9.0) kalcium som reducerar fosfor- och bakteriehalten. Det behandlade vattnet är godkänt att ledas ut till infi ltration. För urinseparerande WC fi nns två alternativ: urinen leds direkt hit, eller till en särskild behållare, BDT-avlopp Här leds vattnet vidare till en slamavskiljare och infi ltration. Till exempel WmFilter. Den förhöjda PH-halten neutraliseras i slamavskiljaren.

8 6. Styrbox Styrboxen sköter: Start och stopp av vakuumsuget Spolning och återfyllnad av vatten i toaletten Larm för tank- eller kompost-tömning. Placering av styrboxen Elektroniken placeras lämpligen vid elcentralen. Kontrollera att en signalkabel (12V) kan dras från styrboxen till WC-stolen. Kontrollera att 230V - EKKJ-kabel kan dras från styrboxen till vakuumenheten i tornet på tanken. En extra enfaskabel bör läggas samtidigt från husets elcentral ut samma väg till tanken, med fast ström till drift av frostvakt och värmekabel, och möjlighet till tvångskörning av vakuummotorn vid driftstopp. Obs, använd inte 3-faskabel! Styrboxen har löstagbara anslutningar. Fastighetsägaren kan därför själv byta styrboxen vid uppkommet fel, t.ex vid blixtnedslag.

9 7. Koppla el Överspänningsskydd Anslutning WC till Styrbox Löstagbara anslutningar så att styrboxen enkelt kan bytas ut vid driftstörning, utan att elektriker behöver tillkallas. Använd medsänd 8-ledare svagströmkabel. Följ färgerna noggrannt samma färg på ledare som anslutningspunkt. (Standard WC använder 4-ledare, Sorterande WC 8-ledare). För Sorterande WC ansluts spolknappen på baksidan av toaletten. Behövs längre kabel ska kabel LIYY 8 x 0,38 mm användas för att färgerna ska stämma. Kopplingsschema Bör installeras av en behörig elektriker för att försäkring ska gälla. STYRBOX KOPPLINGS- DOSA FASTIGHETENS ELCENTRAL SIGNALKABEL 12V FRÅN WC EKKJ TILL VAKUUMENHET EKKJ EXTRA VÄGGUTTAG WC BOSS:2

10 Så fungerar räkneverket Display [Test] Testspolning [Mode] Öppnar programmeringsläge. 1:a visar inställt program. Växla program genom + eller och sen [Enter]. Tryck igen för övriga inställningar. Alla parametrar kan ändras till individuella inställningar. WHITE BROWN GREEN YELLOW GREY PINK BLUE RED BLACK VIOLET WHITE-BROWN WHITE-GREEN WHITE-YELLOW [+] [ ] Växlar program, eller minskar / ökar värde. [Enter] När displayen visar önskat program/värde tryck [Enter] för att spara. Glassäkringar 2 st glassäkringar 20A, I utdragbart fack bakom kontakten. Nollställning räkneverk Nollställ genom att hålla inne knappen i 3 sekunder. 12V eller Free Bygel för ha 12V ut till varningslampa. Alt till larm. Free= underenhet Ljusdioder Tänds för att indikera funktionen av spolknappar och vattenventiler. Display Inställningar Beskrivning FAt/bAS/FAb FAt bas FAb FAt = FAMILY till tank. bas = BASIC till tank. FAb = FAMILY till BOSS:2 1. (Spoltid) 1.0 sek 1.0 sek 1.0 sek Startar samtidigt med vakuumsug. Spolar rent. Har kortare tid än nr (Vakuumtid) 2.0 sek 4.0 sek 2.0 sek Går alltid 2 sek längre än nr 1 (spoltid) så att rören töms på vatten. 3. (Mellantid) 6.0 sek 10.0 sek 6.0 sek För att sug i röret ska upphöra innan återfyllnad av skålen. 4. (Återfyllnad) 2.0 sek 2.0 sek 2.0 sek Justeras efter vattentrycket. Normalt bör vattennivån ligga 1,5 cm över utgångshålet (spolningar) Antal spoln. Gul blink, 1:a varn ing, nästan full tank. Ändra vid behov (spolningar) Antal spoln. Röd blink, 2:a varning full tank, ring tankbil omedelbart. Ändra vid behov. P (pipsignal) + PÅ AV Tillval om larm installeras. h (urinspolning) + PÅ (urinsort.) AV (stand.) Växlar inställning mellan urinsorterande och standard WC L (larm) r = blink larm P = ljudlarm U = Spärrlarm Tillval om nivålarm installeras.

11 Justera inställningar Välja program Tryck på [Mode] 1 gång tills FAt/bAS/FAb visas. Välj genom + eller till det system du har valt. Tryck [Enter], för att spara inställning Fabriksinställningar Ändra standardvärden Sugtid beroende på rörlängd Nollställning 8. Testa Vattenspolning är lågt ställd. Justeras beroende på vattentrycket tills vattenlås och spolning är lagom. Standard WC ca 1 liter (6 dl vatten + avfall). Urinsorterande WC till tank adderas ett antal urinspolningar till 1 liter och då ändras räkneverket med en spolning. Tryck på + eller när du är inne på rätt program. Tryck [Enter] för att spara Suigtiden ändras efter längden på vakuumslangen. Räkneverket nollställs genom att nollställnings-knappen under styrboxen hålls intryckt i 3 sekunder. Provkör Testa anläggningen genom att provspola toaletten. Observera att inga läckage har uppstått. Justera inställningar Spoltid (1) lågt vattentryck, längre tid, högre vattentryck, kortare tid Vakuumtid (2) Återfyllnad (4) 9. Återställ Innan återställning Kontrollera att värmekabeln fungerar. Kolla att allt med BOSS:2 fungerar bra. Fungerar ev. larm som det ska?

12 EcoVac systemet Standard Används precis som en vanlig toalett. Kombineras med FAMILY eller BASIC. Spolning: 0,6 liter Material: Porslin Vikt: 28 kg Toalettbesök (3000-literstank): 3000 Tömning (3000-literstank): Ca 1 gång per år (ber. på inst.) Sorterande Urinsorterande toalett för ännu lägre spolvolymer. Två spol-knappar. Installeras med lutning på ledningen till tanken. Kombineras med FAMILY eller BASIC. Spolning: 0,6 liter, 0,1 liter urinskål Material: Porslin Vikt: 28 kg Toalettbesök (3000-literstank): >6000 Tömning (3000-literstank): Ca vartannat år (ber. på inst.) FAMILY Patenterad vakuumenhet med unik process. Har inbyggd vakuumkammare, vilket möjliggör anslutning till många typer av tankar, slamavskiljare eller biokammare. Kort spoltid. Extremt energieffektiv. Vakuum-tid: Ett par sekunder Uppsamlingsenhet: Installeras till olika typer av tankar, slamavskiljare, biokammare, m.m. Antal toaletter: 1 per vakuumenhet. Möjlighet till fl era toaletter till samma tank. Vikt: 8 kg Mått: 480 x 330 x 550 (l x b x h) Energiförbrukning: ca 4 kwh/år Spänning: w/230 V 10 A BASIC EcoVacs lilla och ekonomiska vakuumenhet. Bara en toalett per tank. Uppsamlingsenhet: Tankar som klarar undertryck. T ex glasfi bertankar. Vikt: 4 kg Mått: 300 x 300 x 250 (l x b x h) Energiförbrukning: ca 4 kwh/år Spänning: w/230 v 10 A BOSS:2 Avvattnings-enhet med växelbruk. Kopplas vidare till slamavskiljare och BDT-avlopp. Mått: 120x60x150 (l x b x h) Tömning: Var 3:e månad (familj permanent), Tankar Vi rekommenderar en tank från PTC som heter PTC En 3000 liters-tank av glasfi ber. Kallas också för Norrtäljepaketet. Material: Glasfi ber Tömning Standard WC: 1 gång per år. Tömning Sorterande WC: Vartannat år. WmFilter Effektivt BDT-avlopp Minireningsverk som renar ditt avloppsvatten. Ger en betydligt bättre rening än en traditionell infi l- tration, och är enklare, och tar mindre plats. Används till både BDT och till BDT+WC. Går att beställa tillsammans med BOSS:2. För mer info se broschyren för WmFilter.

13 ECO-VAC INST SE02 För fastighetsägaren: Skötsel: Växla korg när den är full I styrboxen sitter ett räkneverk som räknar antalet spolningar. Första gången som korgen är full kan du läsa av räkneverket, så att du i fortsättningen slipper titta i uppsamlingskorgen för att se fyllnadsgraden (gäller ej om du har nivålarm). En uppsamlingskorg brukar normalt räcka i 3 månader för en normalfamilj. När korg 1 är full fl yttar du över FAMILY till korg nummer 2. Nollställ räkneverket manuellt efter varje växling / tömning. Det går att installera ett nivålarm som visar när det är dags att växla korg. Töm avfallet på komposten När uppsamlingskorg nummer 2 också är full, så är det dags att tömma korg nummer 1. Då har fekalierna avvattnats i ett par månader och är redo att läggas i en latrinkompost i trädgården. Upprepa i fortsättningen samma procedur växla korg när den ena är full, och släng den som har stått i ett par månader på komposten. Byta Polynit-säckarna Byt Polynit-säckarna i bottenplattan ca 2 ggr per år. Permanentboende skall byta påsarnas innehåll 2 gånger per år (vår och höst), medan fritidsboende byter 1 gång per år (sen höst). Påsarna öppnas och innehålet hälls ut över rötterna till träd och buskar där fosforn kommer vegetationen till godo. Byta Geotextil - filtren Geotextilfi ltrena som sitter i uppsamlingskorgarna på BOSS:2 kan rengöras några gånger och återanvändas. Bör annars bytas 1-2 gånger per år. Returspola filtret 1 gång per år. Returspola fi ltret i vakuumenheten en gång om året genom att ansluta en trädgårdsslang till ventilen på vakuumenheten. För vintern. Om du inte använder anläggningen på vintern så se till att vattnet stängs av, och att allt vatten töms. Man tömmer systemet genom att spola en gång efter att vattnet stängts av. Spola urinavloppet i WC - stolen Det kan ibland vara bra att ibland skölja urinavloppet med lite vatten. Förbrukningsvaror Polinit - säckar. Bytes 2 ggr / år. Köpes hos Wostman Ecology ( Geotextil-påsar. Bytes efter 2-3 ggr. E Reservdelar EcoVac Sorterande toalettstol Motor vakuumenhet Magentventil WC - stol Styrbox Wostman Ecology AB Sprängarvägen Saltsjö-Boo tel fax info@wostman.se Wostman Ecology AB är ett svenskt företag med lång erfarenhet av toalettsystem och avloppsrening.
