1 Exempelritningar Plank eller mur eskilstuna.se/bygga

2

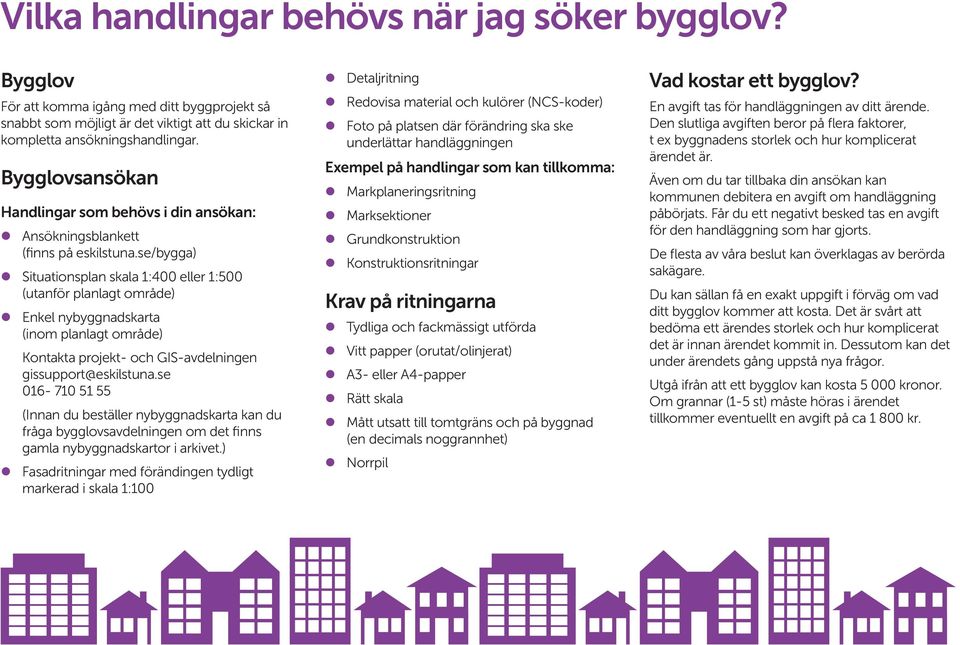

3 Vilka handlingar behövs när jag söker bygglov? Bygglov För att komma igång med ditt byggprojekt så snabbt som möjligt är det viktigt att du skickar in kompletta ansökningshandlingar. Bygglovsansökan Handlingar som behövs i din ansökan: Ansökningsblankett (finns på eskilstuna.se/bygga) Situationsplan skala 1:400 eller 1:500 (utanför planlagt område) Enkel nybyggnadskarta (inom planlagt område) Kontakta projekt- och GIS-avdelningen gissupport@eskilstuna.se (Innan du beställer nybyggnadskarta kan du fråga bygglovsavdelningen om det finns gamla nybyggnadskartor i arkivet.) Fasadritningar med förändingen tydligt markerad i skala 1:100 Detaljritning Redovisa material och kulörer (NCS-koder) Foto på platsen där förändring ska ske underlättar handläggningen Exempel på handlingar som kan tillkomma: Markplaneringsritning Marksektioner Grundkonstruktion Konstruktionsritningar Krav på ritningarna Tydliga och fackmässigt utförda Vitt papper (orutat/olinjerat) A3- eller A4-papper Rätt skala Mått utsatt till tomtgräns och på byggnad (en decimals noggrannhet) Norrpil Vad kostar ett bygglov? En avgift tas för handläggningen av ditt ärende. Den slutliga avgiften beror på flera faktorer, t ex byggnadens storlek och hur komplicerat ärendet är. Även om du tar tillbaka din ansökan kan kommunen debitera en avgift om handläggning påbörjats. Får du ett negativt besked tas en avgift för den handläggning som har gjorts. De flesta av våra beslut kan överklagas av berörda sakägare. Du kan sällan få en exakt uppgift i förväg om vad ditt bygglov kommer att kosta. Det är svårt att bedöma ett ärendes storlek och hur komplicerat det är innan ärendet kommit in. Dessutom kan det under ärendets gång uppstå nya frågor. Utgå ifrån att ett bygglov kan kosta kronor. Om grannar (1-5 st) måste höras i ärendet tillkommer eventuellt en avgift på ca kr.

4 Vilka handlingar behövs när jag söker bygglov? Tid När ansökan är komplett har bygglovshandläggaren 10 veckor på sig att fatta beslut. Dock kan tiden förlängas med ytterligare 10 veckor. Den maximala tiden att få ett besked är alltså 20 veckor. Startbesked När ett bygglov med ett positivt besked har delgetts innebär det inte att byggnationen kan påbörjas. Det måste finnas ett startbesked. Det kan delges vid lovet om byggnationer inte är komplicerad. Annars delges ett startbesked vid ett så kallat tekniskt samråd som handläggaren kallar till. När du byggt klart När du har byggt klart ska du skicka en slutanmälan till bygglovsavdelningen och intyga att du utfört din åtgärd enligt gällande bygglov. Om särskilda handlingar utöver intyget krävs anges det i ditt bygglovsbeslut/startbesked. Skicka in din ansökan Du kan lämna in handlingarna till stadsbyggnadsförvaltningens kundtjänst i Värjan, Alva Myrdals gata 5, eller skicka dem till: Postadress Eskilstuna Kommun Stadbyggnadsförvaltningen Bygglovsavdelningen Eskilstuna E-postadress bygglovsavdelningen@eskilstuna.se Vill du veta mer? Om du vill veta mer om hur du söker bygglov är du välkommen att kontakta oss.

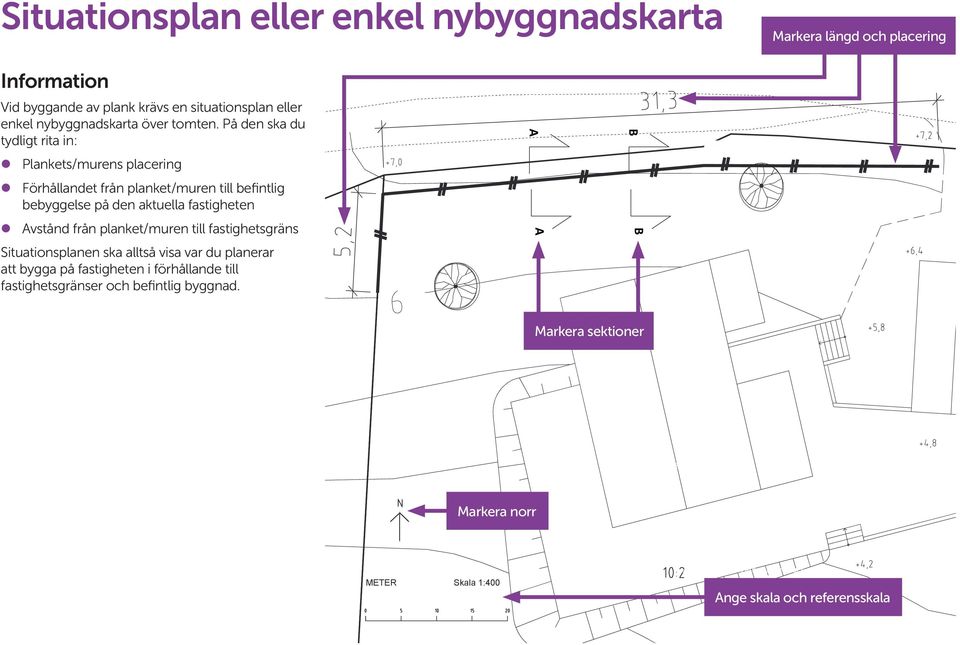

5 Situationsplan eller enkel nybyggnadskarta Markera längd och placering Information Vid byggande av plank krävs en situationsplan eller enkel nybyggnadskarta över tomten. På den ska du tydligt rita in: Plankets/murens placering Förhållandet från planket/muren till befintlig bebyggelse på den aktuella fastigheten Avstånd från planket/muren till fastighetsgräns Situationsplanen ska alltså visa var du planerar att bygga på fastigheten i förhållande till fastighetsgränser och befintlig byggnad. A A B B Markera sektioner Måttsätt tillbyggnaden Markera norr Markeraut norrläge METER Skala 1:400 Ange skalan och gärna en skalstock Ange skala och referensskala

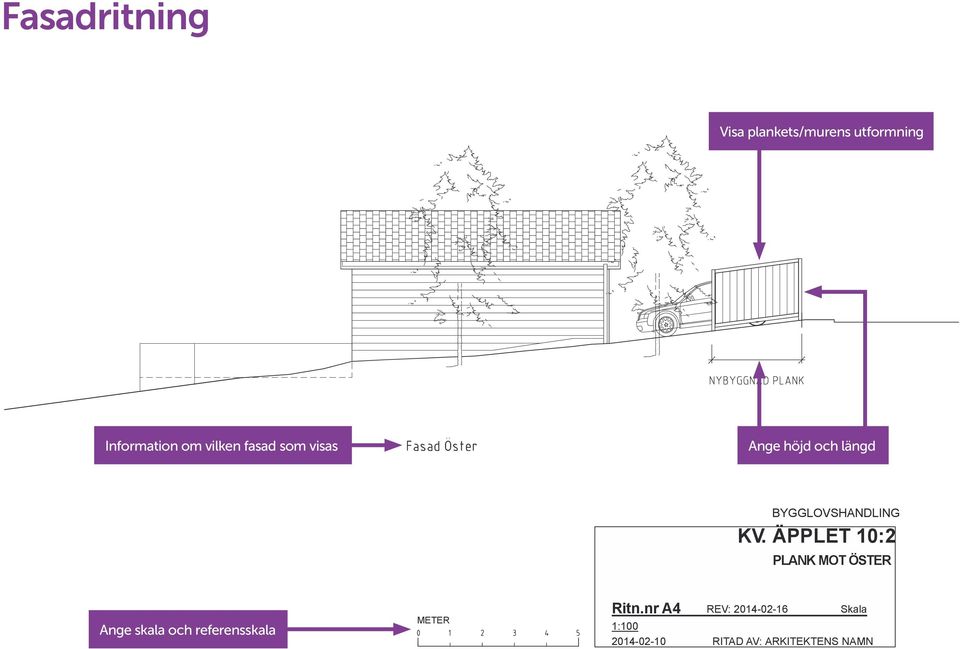

6 Fasadritning Information En fasadritning visar planket/murens utseende och förhållande till befintlig bebyggelse på fastigheten. Till bygglovavdelningen ska du skicka in ritning(ar) på samtliga berörda fasader. Fasadritningen ska visa: Val av material Mått Kulörer för respektive fasad, anges i ansökningsblanketten Tänk på... Om marknivå ändrats ska både befintlig- (streckad) och blivande (heldragen) marklinje redovisas ut till tomtgräns Att gatulinje ska redovisas Att markera och måttsätta det som är nytt Visa plankets/murens utformning Visa plankets utformning, liggande/stående panmel Ange färgsättning Ange färgsättning Ange höjd och längd Ange höjd och längd Information om vilken fasad som visas BYGGLOVSHANLING KV. ÄPPLET 10:2 PLANK MOT NORR Ange skala och referensskala METER Ritn.nr A2 REV: Skala 1: RITAD AV: ARKITEKTENS NAMN

7 Fasadritning Visa plankets/murens utformning Ange höjd och längd Ange längd Information om vilken fasad som visas Ange vädersträck BYGGLOVSHANDLING KV. ÄPPLET 10:2 PLANK MOT VÄSTER Ange skala och referensskala METER Ritn.nr A3 REV: Skala 1: RITAD AV: ARKITEKTEN NAMN
