Precisionsdoserare Typ CVM och ACV

Transkript

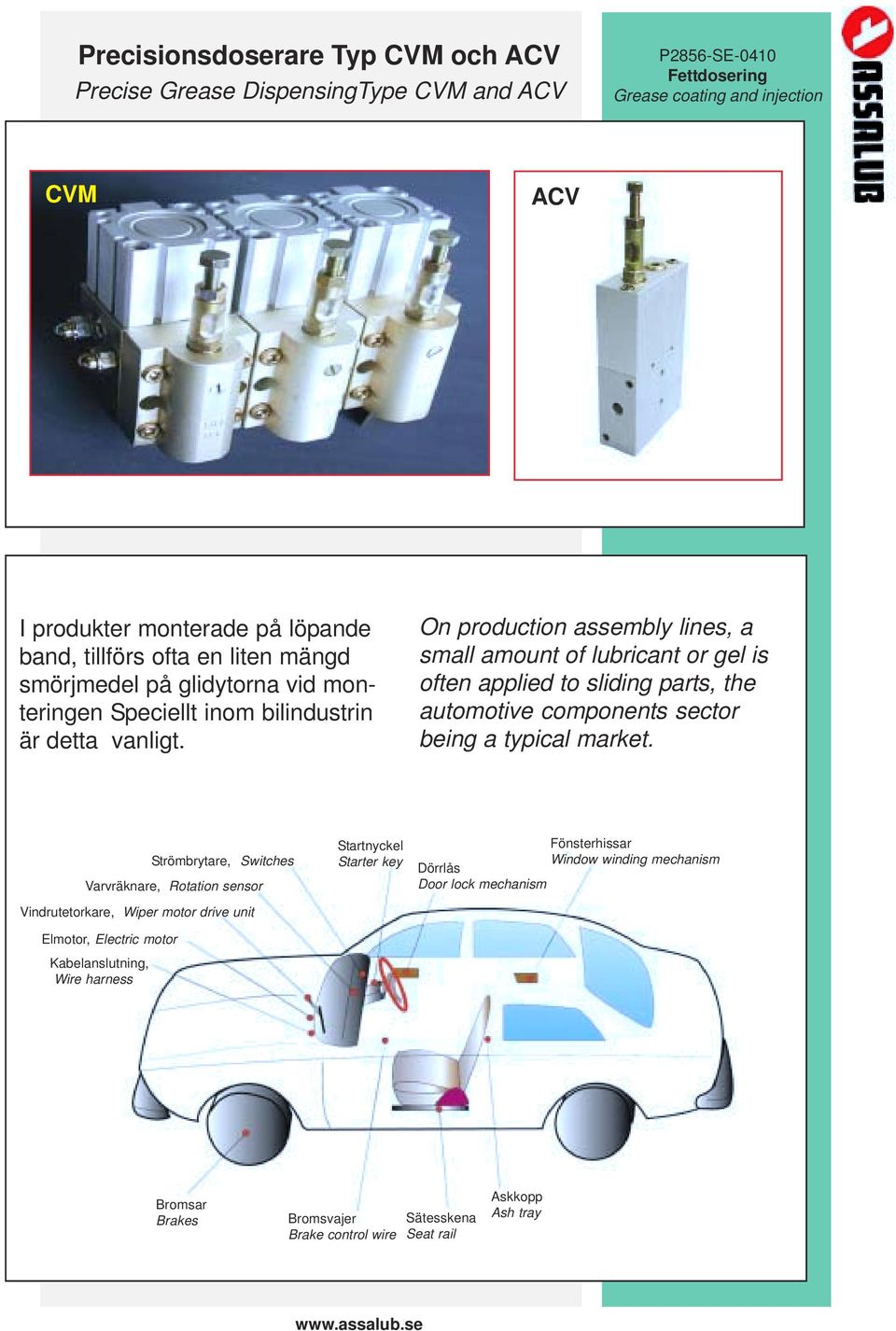

1 Precisionsdoserare Typ CVM och ACV Precise Grease DispensingType CVM and ACV P2856-SE-0410 Fettdosering Grease coating and injection CVM ACV I produkter monterade på löpande band, tillförs ofta en liten mängd smörjmedel på glidytorna vid monteringen Speciellt inom bilindustrin är detta vanligt. On production assembly lines, a small amount of lubricant or gel is often applied to sliding parts, the automotive components sector being a typical market. Strömbrytare, Switches Varvräknare, Rotation sensor Vindrutetorkare, Wiper motor drive unit Elmotor, Electric motor Kabelanslutning, Wire harness Startnyckel Starter key Fönsterhissar Window winding mechanism Dörrlås Door lock mechanism Bromsar Brakes Bromsvajer Brake control wire Sätesskena Seat rail Askkopp Ash tray

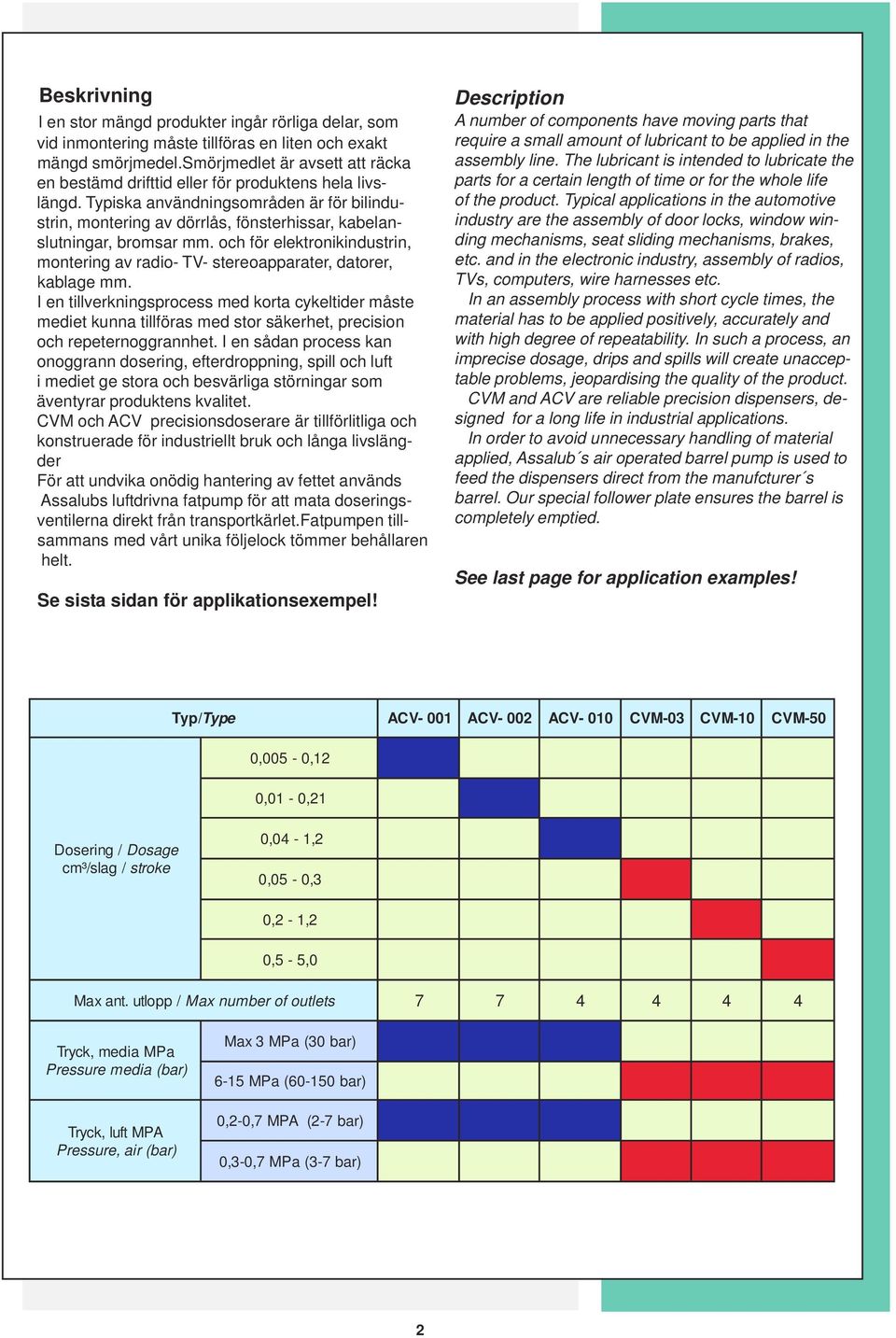

2 Beskrivning I en stor mängd produkter ingår rörliga delar, som vid inmontering måste tillföras en liten och exakt mängd smörjmedel.smörjmedlet är avsett att räcka en bestämd drifttid eller för produktens hela livslängd. Typiska användningsområden är för bilindustrin, montering av dörrlås, fönsterhissar, kabelanslutningar, bromsar mm. och för elektronikindustrin, montering av radio- TV- stereoapparater, datorer, kablage mm. I en tillverkningsprocess med korta cykeltider måste mediet kunna tillföras med stor säkerhet, precision och repeternoggrannhet. I en sådan process kan onoggrann dosering, efterdroppning, spill och luft i mediet ge stora och besvärliga störningar som äventyrar produktens kvalitet. CVM och ACV precisionsdoserare är tillförlitliga och konstruerade för industriellt bruk och långa livslängder För att undvika onödig hantering av fettet används Assalubs luftdrivna fatpump för att mata doseringsventilerna direkt från transportkärlet.fatpumpen tillsammans med vårt unika följelock tömmer behållaren helt. Se sista sidan för applikationsexempel! Description A number of components have moving parts that require a small amount of lubricant to be applied in the assembly line. The lubricant is intended to lubricate the parts for a certain length of time or for the whole life of the product. Typical applications in the automotive industry are the assembly of door locks, window winding mechanisms, seat sliding mechanisms, brakes, etc. and in the electronic industry, assembly of radios, TVs, computers, wire harnesses etc. In an assembly process with short cycle times, the material has to be applied positively, accurately and with high degree of repeatability. In such a process, an imprecise dosage, drips and spills will create unacceptable problems, jeopardising the quality of the product. CVM and ACV are reliable precision dispensers, designed for a long life in industrial applications. In order to avoid unnecessary handling of material applied, Assalub s air operated barrel pump is used to feed the dispensers direct from the manufcturer s barrel. Our special follower plate ensures the barrel is completely emptied. See last page for application examples! Typ/ Type ACV- 001 ACV- 002 ACV- 010 CVM-03 CVM-10 CVM-50 0,005-0,12 0,01-0,21 Dosering / Dosage cm³/slag / stroke 0,04-1,2 0,05-0,3 Max ant. utlopp 0,2-1,2 0,5-5,0 / Max number of outlets Tryck, media MPa Pressure media (bar) Tryck, luft MPA Pressure, air (bar) Max 3 MPa (30 bar) 6-15 MPa ( bar) 0,2-0,7 MPA (2-7 bar) 0,3-0,7 MPa (3-7 bar) 2

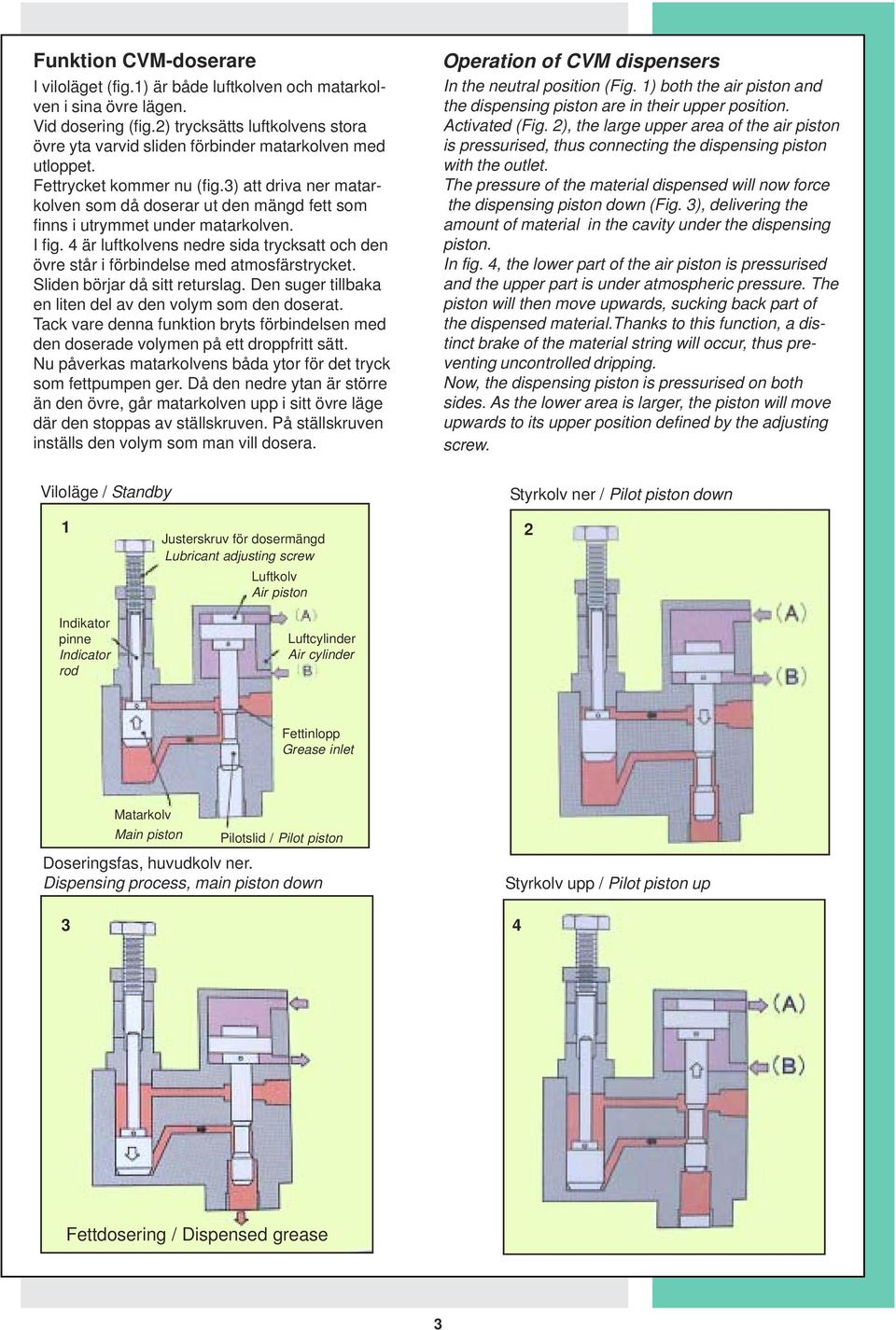

3 Funktion CVM-doserare I viloläget (fig.1) är både luftkolven och matarkolven i sina övre lägen. Vid dosering (fig.2) trycksätts luftkolvens stora övre yta varvid sliden förbinder matarkolven med utloppet. Fettrycket kommer nu (fig.3) att driva ner matarkolven som då doserar ut den mängd fett som finns i utrymmet under matarkolven. I fig. 4 är luftkolvens nedre sida trycksatt och den övre står i förbindelse med atmosfärstrycket. Sliden börjar då sitt returslag. Den suger tillbaka en liten del av den volym som den doserat. Tack vare denna funktion bryts förbindelsen med den doserade volymen på ett droppfritt sätt. Nu påverkas matarkolvens båda ytor för det tryck som fettpumpen ger. Då den nedre ytan är större än den övre, går matarkolven upp i sitt övre läge där den stoppas av ställskruven. På ställskruven inställs den volym som man vill dosera. Operation of CVM dispensers In the neutral position (Fig. 1) both the air piston and the dispensing piston are in their upper position. Activated (Fig. 2), the large upper area of the air piston is pressurised, thus connecting the dispensing piston with the outlet. The pressure of the material dispensed will now force the dispensing piston down (Fig. 3), delivering the amount of material in the cavity under the dispensing piston. In fig. 4, the lower part of the air piston is pressurised and the upper part is under atmospheric pressure. The piston will then move upwards, sucking back part of the dispensed material.thanks to this function, a distinct brake of the material string will occur, thus preventing uncontrolled dripping. Now, the dispensing piston is pressurised on both sides. As the lower area is larger, the piston will move upwards to its upper position defined by the adjusting screw. Viloläge / Standby Styrkolv ner / Pilot piston down 1 Justerskruv för dosermängd 2 Lubricant adjusting screw Luftkolv Air piston Indikator pinne Indicator rod Luftcylinder Air cylinder Fettinlopp Grease inlet Matarkolv Main piston Pilotslid / Pilot piston Doseringsfas, huvudkolv ner. Dispensing process, main piston down Styrkolv upp / Pilot piston up 3 4 Fettdosering / Dispensed grease 3

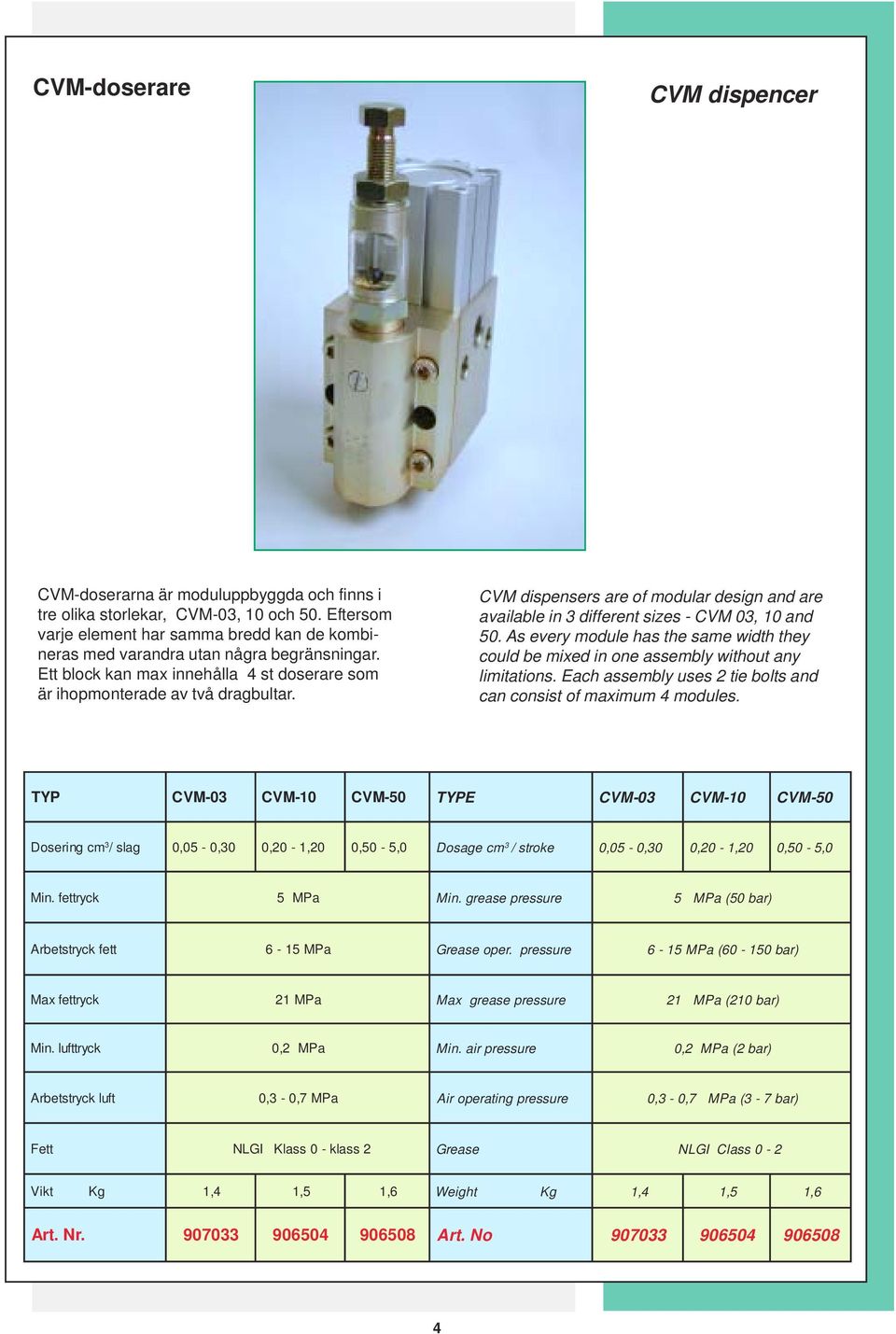

4 CVM-doserare CVM dispencer CVM-doserarna är moduluppbyggda och finns i tre olika storlekar, CVM-03, 10 och 50. Eftersom varje element har samma bredd kan de kombineras med varandra utan några begränsningar. Ett block kan max innehålla 4 st doserare som är ihopmonterade av två dragbultar. CVM dispensers are of modular design and are available in 3 different sizes - CVM 03, 10 and 50. As every module has the same width they could be mixed in one assembly without any limitations. Each assembly uses 2 tie bolts and can consist of maximum 4 modules. TYP CVM-03 CVM-10 CVM-50 TYPE CVM-03 CVM-10 CVM Dosering cm / slag 0,05-0,30 0,20-1,20 0,50-5, 0 Dosage cm / stroke 0,05-0,30 0,20-1,20 0,50-5, 0 Min. fettryck 5 MPa M in. grease pressure 5 MPa (50 bar) Arbetstryck fett 6-15 MPa Grease oper. pressure 6-15 MPa ( bar) Max fettryck 21 MPa Max grease pressure 21 MPa (210 bar) Min. lufttryck 0, 2 MPa Min. air pressure 0, 2 MPa (2 bar) Arbetstryck luft 0,3-0, 7 MPa Air operating pressure 0,3-0, 7 MPa (3-7 bar) Fett NLGI Klass 0 - klass 2 Grease NLGI Class 0-2 Vikt Kg 1, 4 1, 5 1, 6 Weight Kg 1, 4 1, 5 1, 6 Art. Nr Art. No

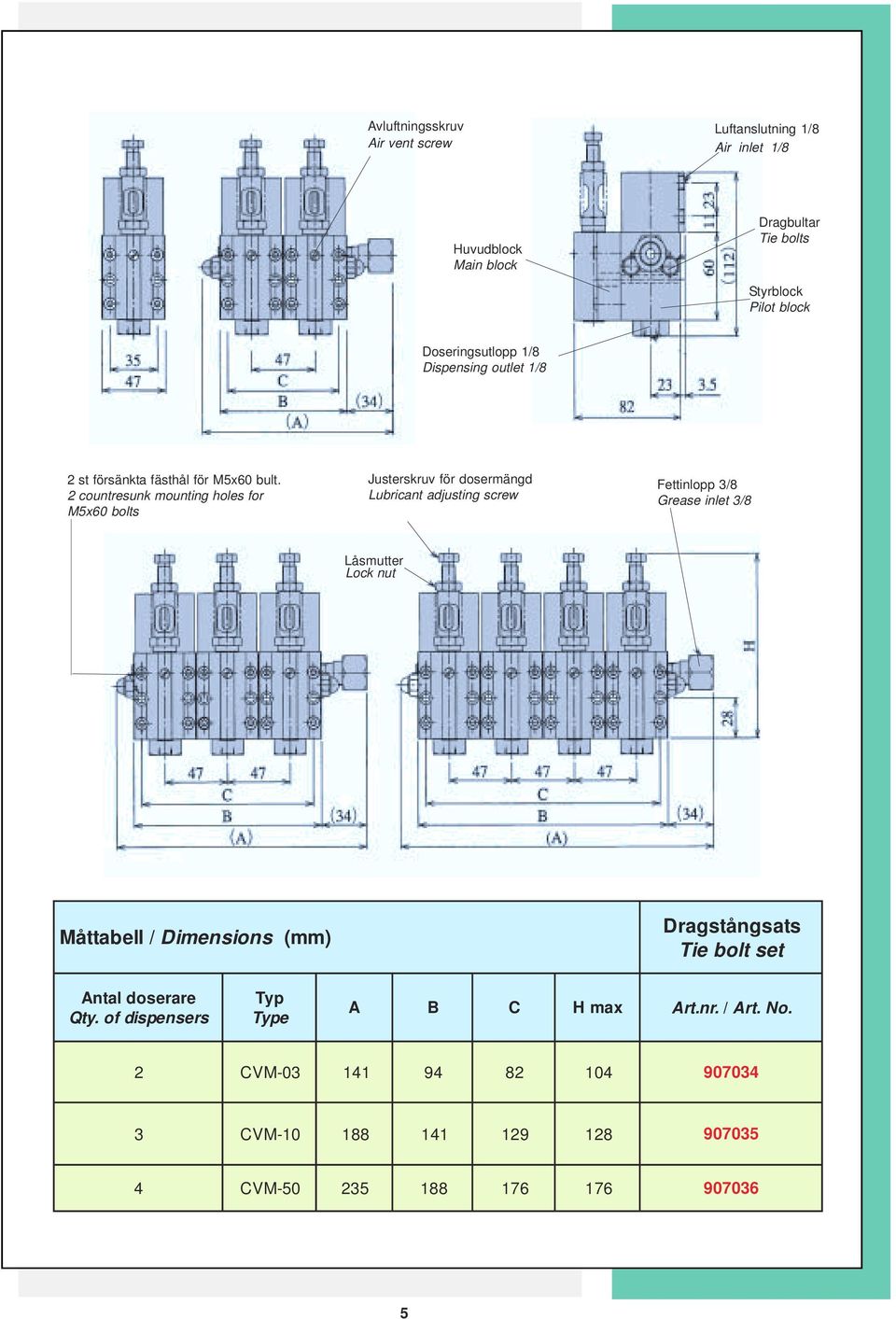

5 Avluftningsskruv Air vent screw Luftanslutning 1/8 Air inlet 1/8 Huvudblock Main block Dragbultar Tie bolts Styrblock Pilot block Doseringsutlopp 1/8 Dispensing outlet 1/8 2 st försänkta fästhål för M5x60 bult. 2 countresunk mounting holes for M5x60 bolts Justerskruv för dosermängd Lubricant adjusting screw Fettinlopp 3/8 Grease inlet 3/8 Låsmutter Lock nut Måttabell / D imensions (mm) Dragstångsats Tie bolt set Antal doserare Qty. of dispensers Typ Type A B C H max A rt.nr. / Art. No. 2 CVM CVM CVM

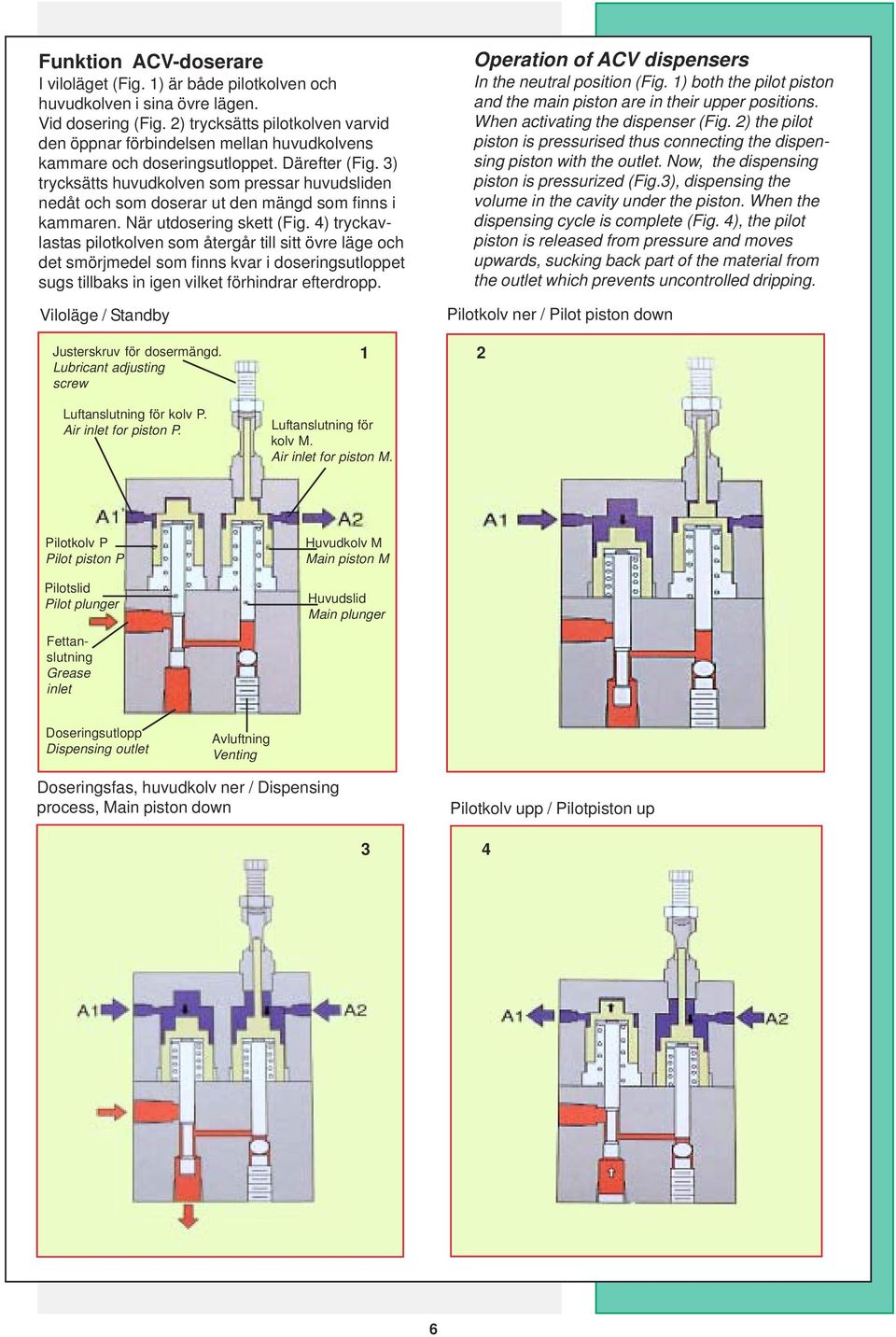

6 Funktion ACV-doserare I viloläget (Fig. 1) är både pilotkolven och huvudkolven i sina övre lägen. Vid dosering (Fig. 2) trycksätts pilotkolven varvid den öppnar förbindelsen mellan huvudkolvens kammare och doseringsutloppet. Därefter (Fig. 3) trycksätts huvudkolven som pressar huvudsliden nedåt och som doserar ut den mängd som finns i kammaren. När utdosering skett (Fig. 4) tryckavlastas pilotkolven som återgår till sitt övre läge och det smörjmedel som finns kvar i doseringsutloppet sugs tillbaks in igen vilket förhindrar efterdropp. Viloläge / Standby Operation of ACV dispensers In the neutral position (Fig. 1) both the pilot piston and the main piston are in their upper positions. When activating the dispenser (Fig. 2) the pilot piston is pressurised thus connecting the dispensing piston with the outlet. Now, the dispensing piston is pressurized (Fig.3), dispensing the volume in the cavity under the piston. When the dispensing cycle is complete (Fig. 4), the pilot piston is released from pressure and moves upwards, sucking back part of the material from the outlet which prevents uncontrolled dripping. Pilotkolv ner / Pilot piston down Justerskruv för dosermängd. Lubricant adjusting screw Luftanslutning för kolv P. Air inlet for piston P. 1 Luftanslutning för kolv M. Air inlet for piston M. 2 Pilotkolv P Pilot piston P Pilotslid Pilot plunger Fettanslutning Grease inlet Huvudkolv M Main piston M Huvudslid Main plunger Doseringsutlopp Dispensing outlet Avluftning Venting Doseringsfas, huvudkolv ner / Dispensing process, Main piston down Pilotkolv upp / Pilotpiston up 3 4 6

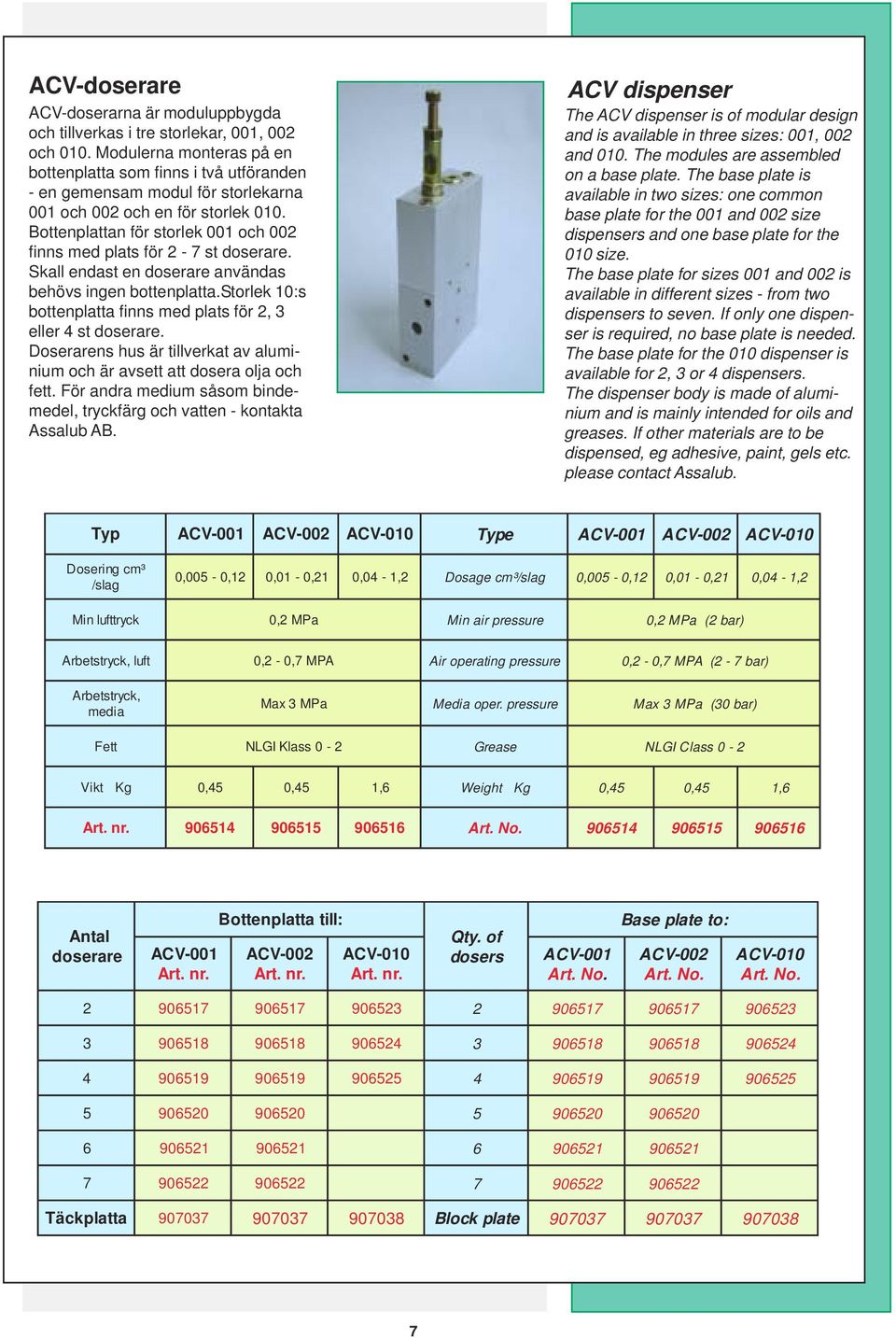

7 ACV-doserare ACV dispenser ACV-doserarna är moduluppbygda och tillverkas i tre storlekar, 001, 002 och 010. Modulerna monteras på en bottenplatta som finns i två utföranden - en gemensam modul för storlekarna 001 och 002 och en för storlek 010. Bottenplattan för storlek 001 och 002 finns med plats för 2-7 st doserare. Skall endast en doserare användas behövs ingen bottenplatta.storlek 10:s bottenplatta finns med plats för 2, 3 eller 4 st doserare. Doserarens hus är tillverkat av aluminium och är avsett att dosera olja och fett. För andra medium såsom bindemedel, tryckfärg och vatten - kontakta Assalub AB. The ACV dispenser is of modular design and is available in three sizes: 001, 002 and 010. The modules are assembled on a base plate. The base plate is available in two sizes: one common base plate for the 001 and 002 size dispensers and one base plate for the 010 size. The base plate for sizes 001 and 002 is available in different sizes - from two dispensers to seven. If only one dispenser is required, no base plate is needed. The base plate for the 010 dispenser is available for 2, 3 or 4 dispensers. The dispenser body is made of aluminium and is mainly intended for oils and greases. If other materials are to be dispensed, eg adhesive, paint, gels etc. please contact Assalub. Typ ACV-001 ACV-002 ACV-010 Type ACV-001 ACV-002 ACV-010 Dosering cm³ /slag Min lufttryck 0,005-0,12 0,01-0,21 0,04-1, 2 Dosage cm³/slag 0,005-0,12 0,01-0,21 0,04-1, 2 0,2 MPa M in air pressure 0,2 MPa (2 bar) Arbetstryck, luft 0,2-0,7 MPA A ir operating pressure 0,2-0,7 MPA (2-7 bar) Arbetstryck, media Max 3 MPa M edia oper. pressure Max 3 MPa (30 bar) Fett NLGI Klass 0-2 Grease NLGI Class 0-2 Vikt Kg 0,45 0,45 1, 6 Weight Kg 0,45 0,45 1, 6 Art. nr Art. No Antal doserare ACV-001 Art. nr. Bottenplatta till: ACV-002 Art. nr. ACV-010 Art. nr. Qty. of dosers ACV-001 A rt. No. Base plate to: ACV-002 Art. No. ACV-010 Art. No Täckplatta Block plate

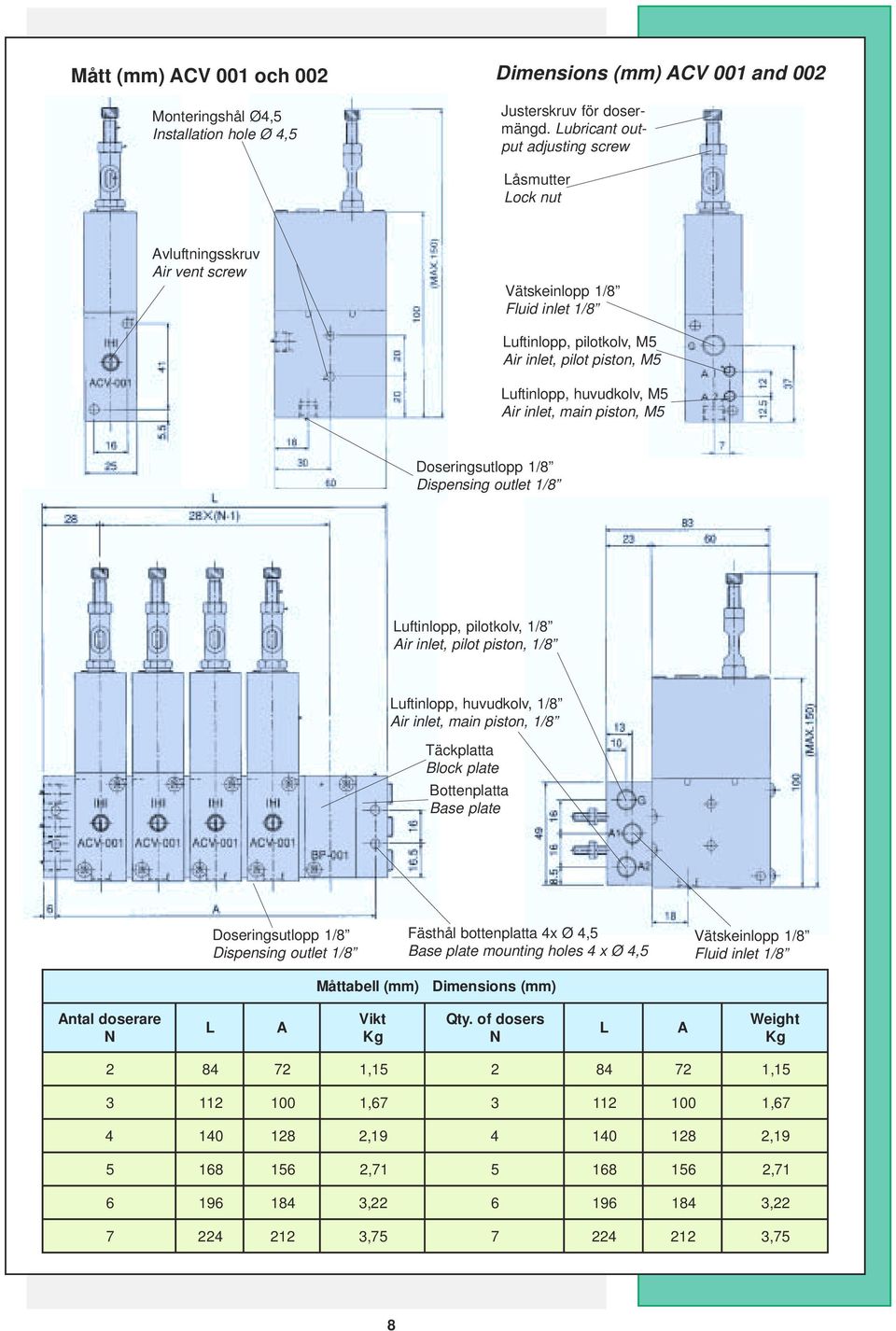

8 Mått (mm) ACV 001 och 002 Dimensions (mm) ACV 001 and 002 Monteringshål Ø4,5 Installation hole Ø 4,5 Justerskruv för dosermängd. Lubricant output adjusting screw Låsmutter Lock nut Avluftningsskruv Air vent screw Vätskeinlopp 1/8 Fluid inlet 1/8 Luftinlopp, pilotkolv, M5 Air inlet, pilot piston, M5 Luftinlopp, huvudkolv, M5 Air inlet, main piston, M5 Doseringsutlopp 1/8 Dispensing outlet 1/8 Luftinlopp, pilotkolv, 1/8 Air inlet, pilot piston, 1/8 Luftinlopp, huvudkolv, 1/8 Air inlet, main piston, 1/8 Täckplatta Block plate Bottenplatta Base plate Doseringsutlopp 1/8 Dispensing outlet 1/8 Fästhål bottenplatta 4x Ø 4,5 Base plate mounting holes 4 x Ø 4,5 Vätskeinlopp 1/8 Fluid inlet 1/8 Måttabell (mm) Dimensions (mm) Antal doserare N L A Vikt Kg Qty. of dosers N L A Weight Kg , , , , , , , , , , , ,75 8

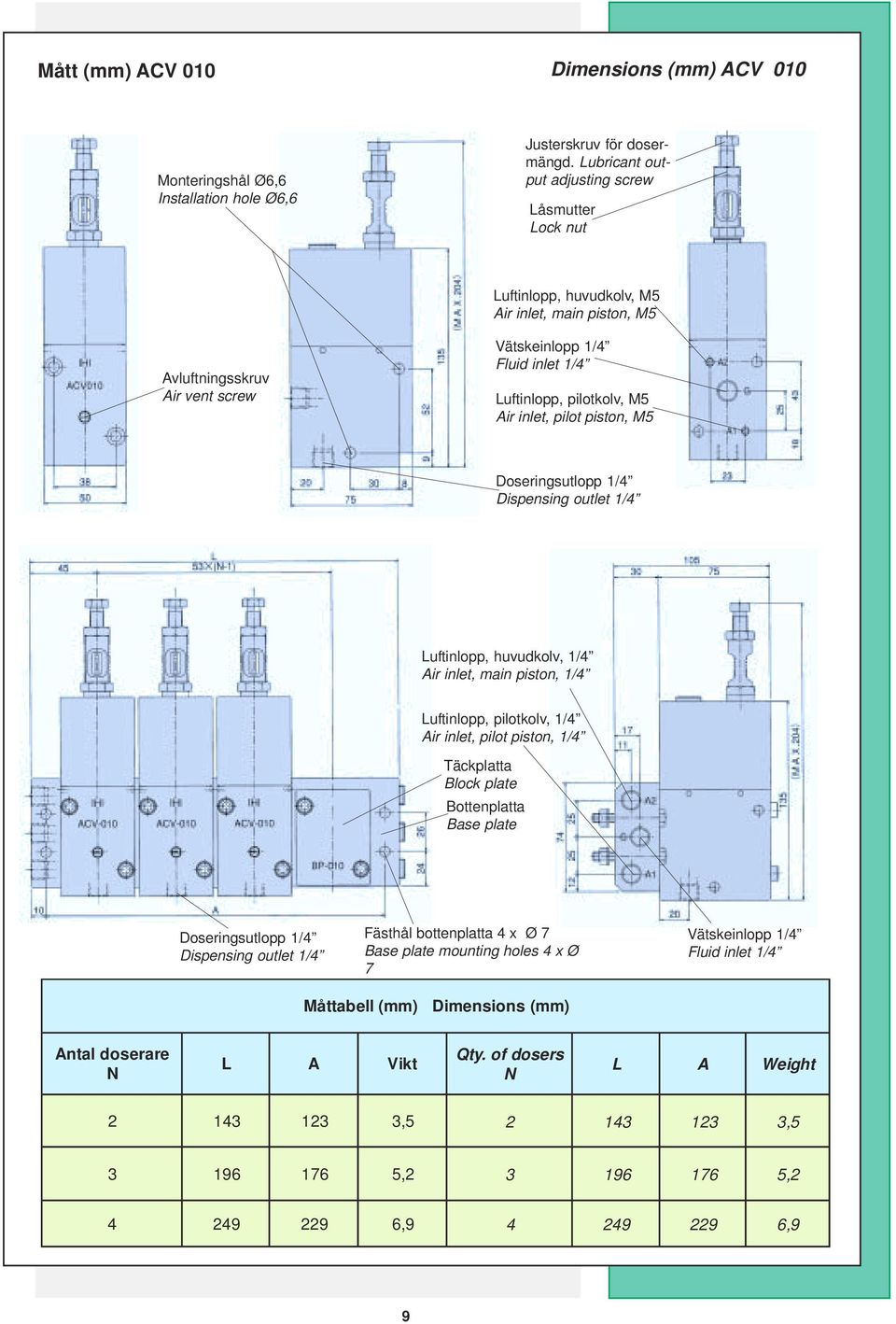

9 Mått (mm) ACV 010 Dimensions (mm) ACV 010 Monteringshål Ø6,6 Installation hole Ø6,6 Justerskruv för dosermängd. Lubricant output adjusting screw Låsmutter Lock nut Luftinlopp, huvudkolv, M5 Air inlet, main piston, M5 Avluftningsskruv Air vent screw Vätskeinlopp 1/4 Fluid inlet 1/4 Luftinlopp, pilotkolv, M5 Air inlet, pilot piston, M5 Doseringsutlopp 1/4 Dispensing outlet 1/4 Luftinlopp, huvudkolv, 1/4 Air inlet, main piston, 1/4 Luftinlopp, pilotkolv, 1/4 Air inlet, pilot piston, 1/4 Täckplatta Block plate Bottenplatta Base plate Doseringsutlopp 1/4 Dispensing outlet 1/4 Fästhål bottenplatta 4 x Ø 7 Base plate mounting holes 4 x Ø 7 Vätskeinlopp 1/4 Fluid inlet 1/4 Måttabell (mm) Dimensions (mm) Antal doserare N L A Vikt Qty. of dosers N L A Weight , , , , , , 9 9

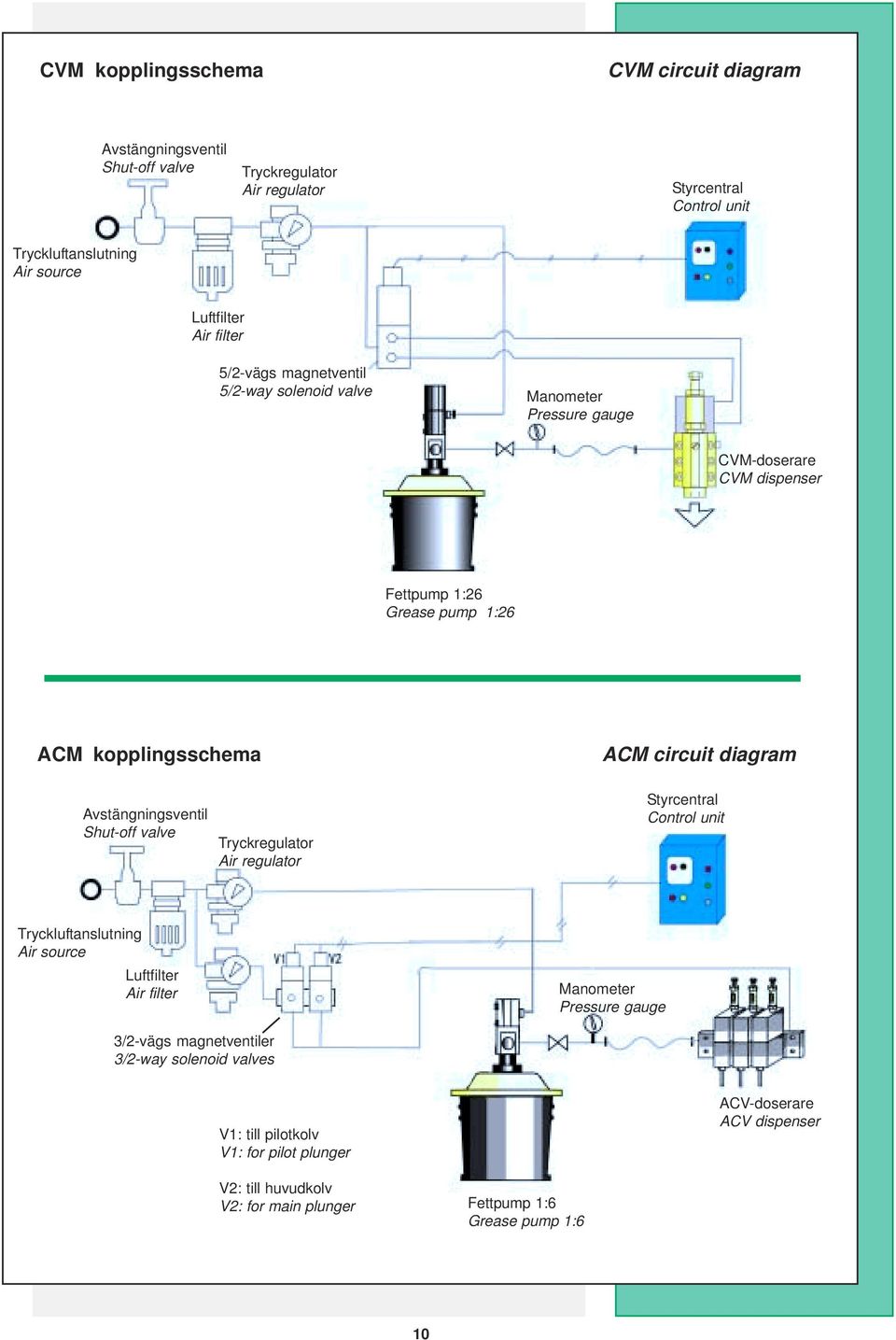

10 CVM kopplingsschema CVM circuit diagram Avstängningsventil Shut-off valve Tryckregulator Air regulator Styrcentral Control unit Tryckluftanslutning Air source Luftfilter Air filter 5/2-vägs magnetventil 5/2-way solenoid valve Manometer Pressure gauge CVM-doserare CVM dispenser Fettpump 1:26 Grease pump 1:26 ACM kopplingsschema ACM circuit diagram Avstängningsventil Shut-off valve Tryckregulator Air regulator Styrcentral Control unit Tryckluftanslutning Air source Luftfilter Air filter Manometer Pressure gauge 3/2-vägs magnetventiler 3/2-way solenoid valves V1: till pilotkolv V1: for pilot plunger ACV-doserare ACV dispenser V2: till huvudkolv V2: for main plunger Fettpump 1:6 Grease pump 1:6 10

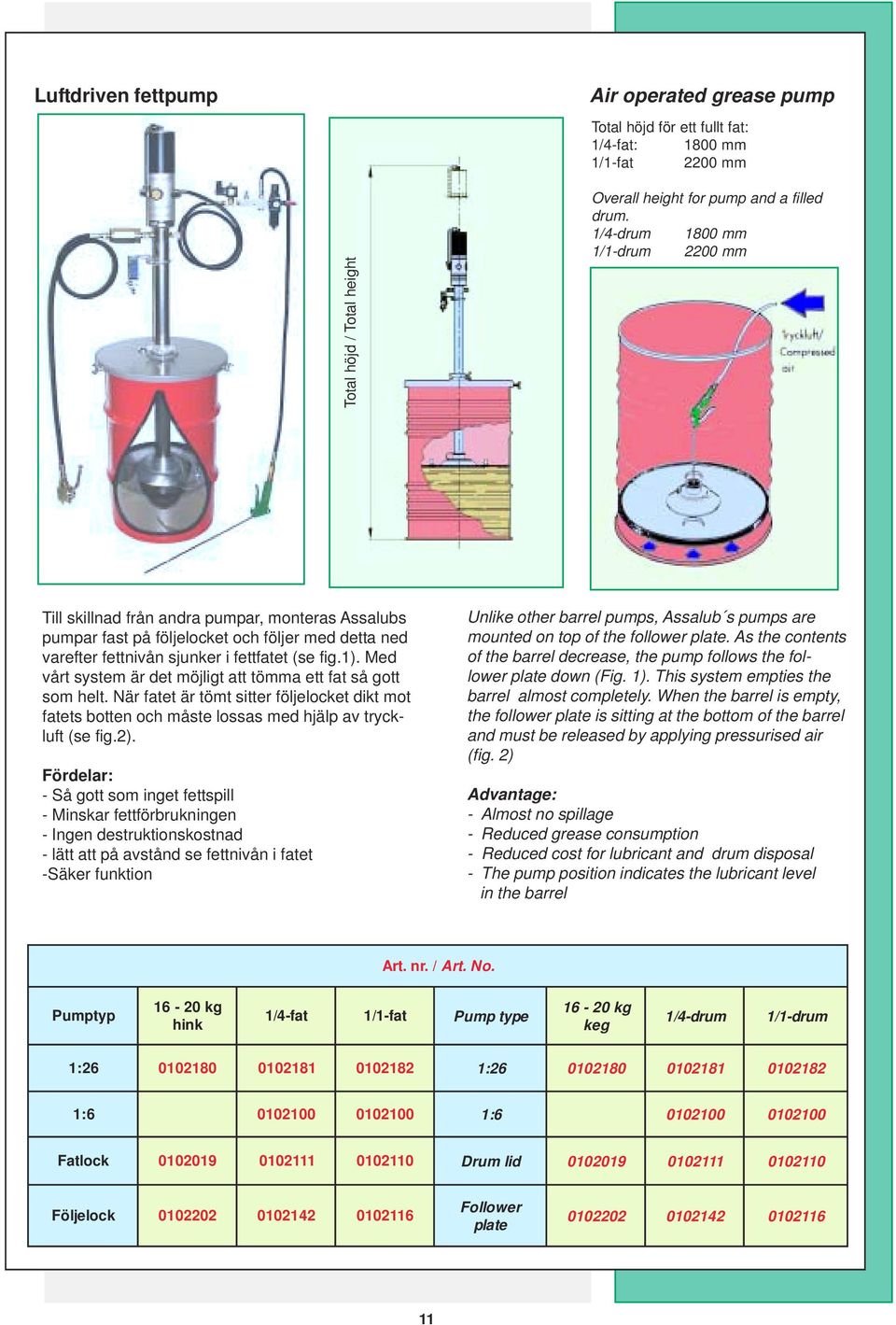

11 Luftdriven fettpump Air operated grease pump Total höjd för ett fullt fat: 1/4-fat: 1800 mm 1/1-fat 2200 mm Total höjd / Total height Overall height for pump and a filled drum. 1/4-drum 1800 mm 1/1-drum 2200 mm Till skillnad från andra pumpar, monteras Assalubs pumpar fast på följelocket och följer med detta ned varefter fettnivån sjunker i fettfatet (se fig.1). Med vårt system är det möjligt att tömma ett fat så gott som helt. När fatet är tömt sitter följelocket dikt mot fatets botten och måste lossas med hjälp av tryckluft (se fig.2). Fördelar: - Så gott som inget fettspill - Minskar fettförbrukningen - Ingen destruktionskostnad - lätt att på avstånd se fettnivån i fatet -Säker funktion Unlike other barrel pumps, Assalub s pumps are mounted on top of the follower plate. As the contents of the barrel decrease, the pump follows the follower plate down (Fig. 1). This system empties the barrel almost completely. When the barrel is empty, the follower plate is sitting at the bottom of the barrel and must be released by applying pressurised air (fig. 2) Advantage: - Almost no spillage - Reduced grease consumption - Reduced cost for lubricant and drum disposal - The pump position indicates the lubricant level in the barrel A rt. nr. / Art. No. Pumptyp kg hink 1/4-fat 1/1-fat Pump type kg keg 1/4-drum 1/1-dru m 1: : : : Fatlock Drum lid Följelock Follower plate

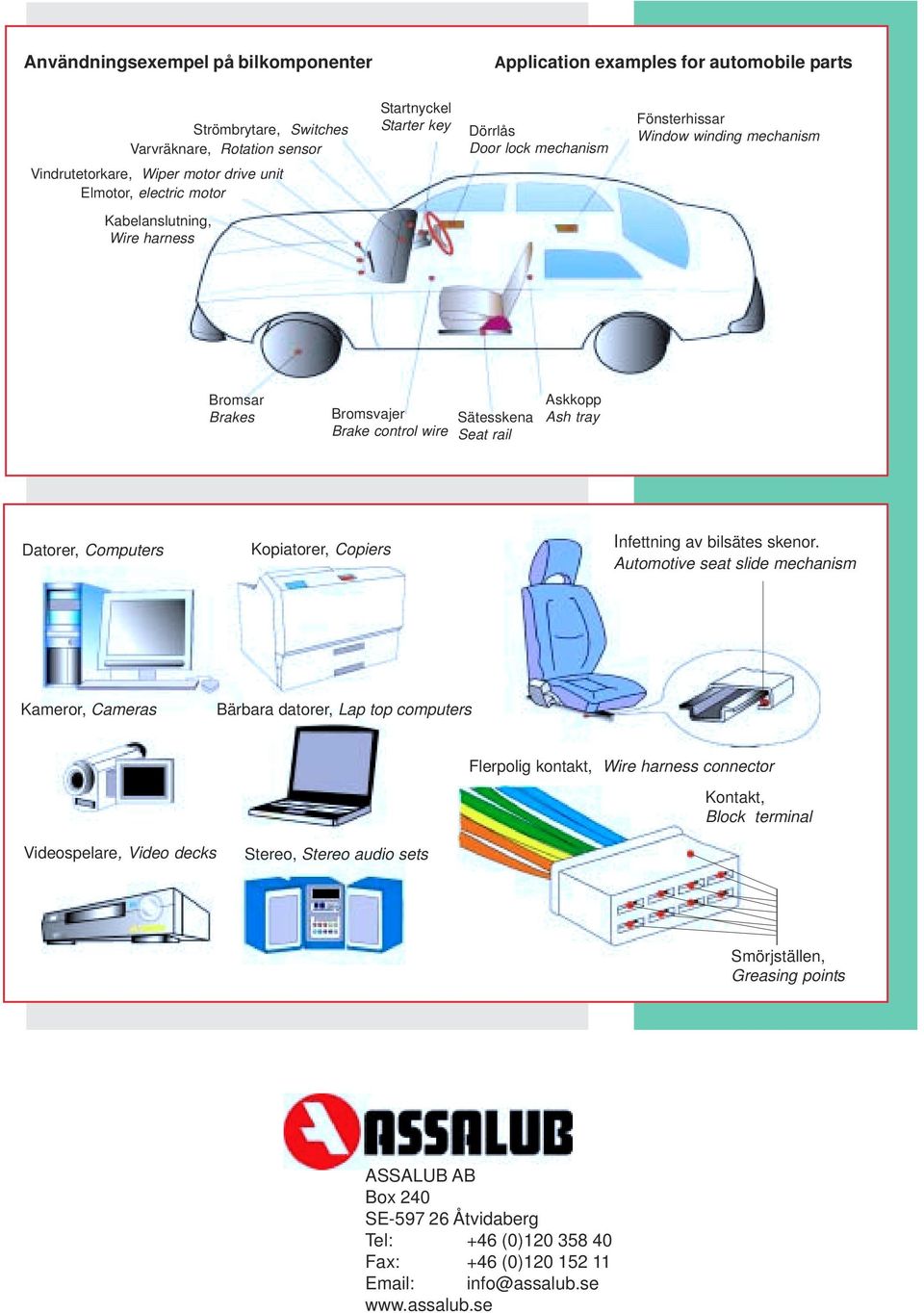

12 Användningsexempel på bilkomponenter Application examples for automobile parts Strömbrytare, Switches Varvräknare, Rotation sensor Startnyckel Starter key Dörrlås Door lock mechanism Fönsterhissar Window winding mechanism Vindrutetorkare, Wiper motor drive unit Elmotor, electric motor Kabelanslutning, Wire harness Bromsar Brakes Bromsvajer Brake control wire Sätesskena Seat rail Askkopp Ash tray Datorer, Computers Kopiatorer, Copiers Infettning av bilsätes skenor. Automotive seat slide mechanism Kameror, Cameras Bärbara datorer, Lap top computers Flerpolig kontakt, Wire harness connector Kontakt, Block terminal Videospelare, Video decks Stereo, Stereo audio sets Smörjställen, Greasing points ASSALUB AB Box 240 SE Åtvidaberg Tel: +46 (0) Fax: +46 (0)
