Projektledare & landskapsarkitekt: Camilla Nilsson Landskapsarkitekt: Johanna Spjuth. Datum:

Transkript

1 1

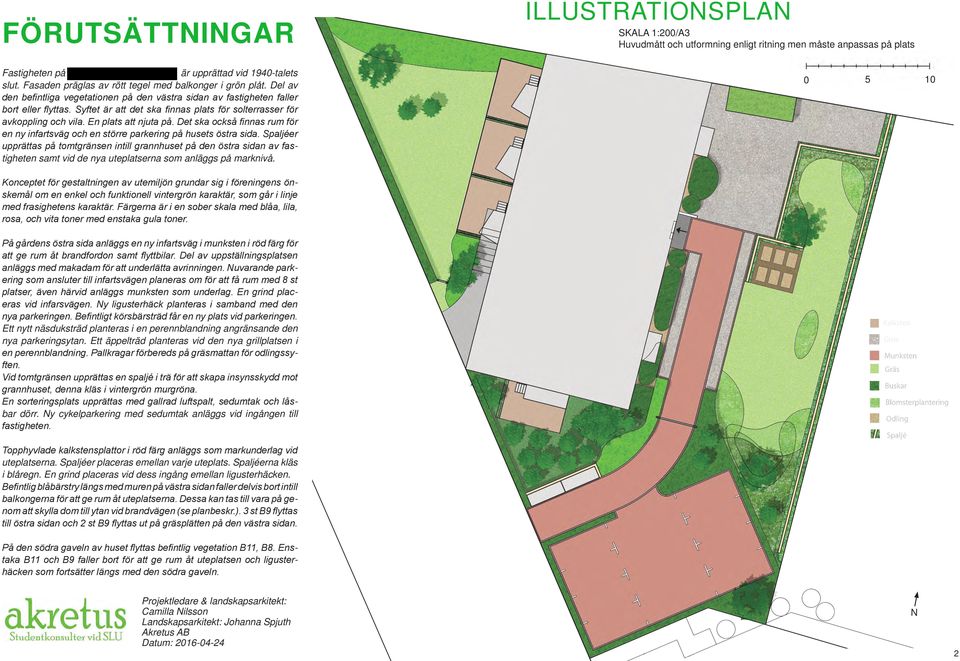

2 Förutsättningar Fastigheten på är upprättad vid 1940-talets slut. Fasaden präglas av rött tegel med balkonger i grön plåt. Del av den befintliga vegetationen på den västra sidan av fastigheten faller bort eller flyttas. Syftet är att det ska finnas plats för solterrasser för avkoppling och vila. En plats att njuta på. Det ska också finnas rum för en ny infartsväg och en större parkering på husets östra sida. Spaljéer upprättas på tomtgränsen intill grannhuset på den östra sidan av fastigheten samt vid de nya uteplatserna som anläggs på marknivå. illustrationsplan SKALA 1:200/A3 Huvudmått och utformning enligt ritning men måste anpassas på plats Konceptet för gestaltningen av utemiljön grundar sig i föreningens önskemål om en enkel och funktionell vintergrön karaktär, som går i linje med frasighetens karaktär. Färgerna är i en sober skala med blåa, lila, rosa, och vita toner med enstaka gula toner. På gårdens östra sida anläggs en ny infartsväg i munksten i röd färg för att ge rum åt brandfordon samt flyttbilar. Del av uppställningsplatsen anläggs med makadam för att underlätta avrinningen. Nuvarande parkering som ansluter till infartsvägen planeras om för att få rum med 8 st platser, även härvid anläggs munksten som underlag. En grind placeras vid infarsvägen. Ny ligusterhäck planteras i samband med den nya parkeringen. Befintligt körsbärsträd får en ny plats vid parkeringen. Ett nytt näsduksträd planteras i en perennblandning angränsande den nya parkeringsytan. Ett äppelträd planteras vid den nya grillplatsen i en perennblandning. Pallkragar förbereds på gräsmattan för odlingssyften. Vid tomtgränsen upprättas en spaljé i trä för att skapa insynsskydd mot grannhuset, denna kläs i vintergrön murgröna. En sorteringsplats upprättas med gallrad luftspalt, sedumtak och låsbar dörr. Ny cykelparkering med sedumtak anläggs vid ingången till fastigheten. Topphyvlade kalkstensplattor i röd färg anläggs som markunderlag vid uteplatserna. Spaljéer placeras emellan varje uteplats. Spaljéerna kläs i blåregn. En grind placeras vid dess ingång emellan ligusterhäcken. Befintlig blåbärstry längs med muren på västra sidan faller delvis bort intill balkongerna för att ge rum åt uteplatserna. Dessa kan tas till vara på genom att skylla dom till ytan vid brandvägen (se planbeskr.). 3 st B9 flyttas till östra sidan och 2 st B9 flyttas ut på gräsplätten på den västra sidan. 䬀 愀 氀 欀 猀 琀 攀 渀 䜀 爀 甀 猀 䴀 甀 渀 欀 猀 琀 攀 渀 䜀 爀 猀 䈀 甀 猀 欀 愀 爀 䈀 氀 漀 洀 猀 琀 攀 爀 瀀 氀 愀 渀 琀 攀 爀 椀 渀 最 伀 搀 氀 椀 渀 最 匀 瀀 愀 氀 樀 På den södra gaveln av huset flyttas befintlig vegetation B11, B8. Enstaka B11 och B9 faller bort för att ge rum åt uteplatsen och ligusterhäcken som fortsätter längs med den södra gaveln. N 2

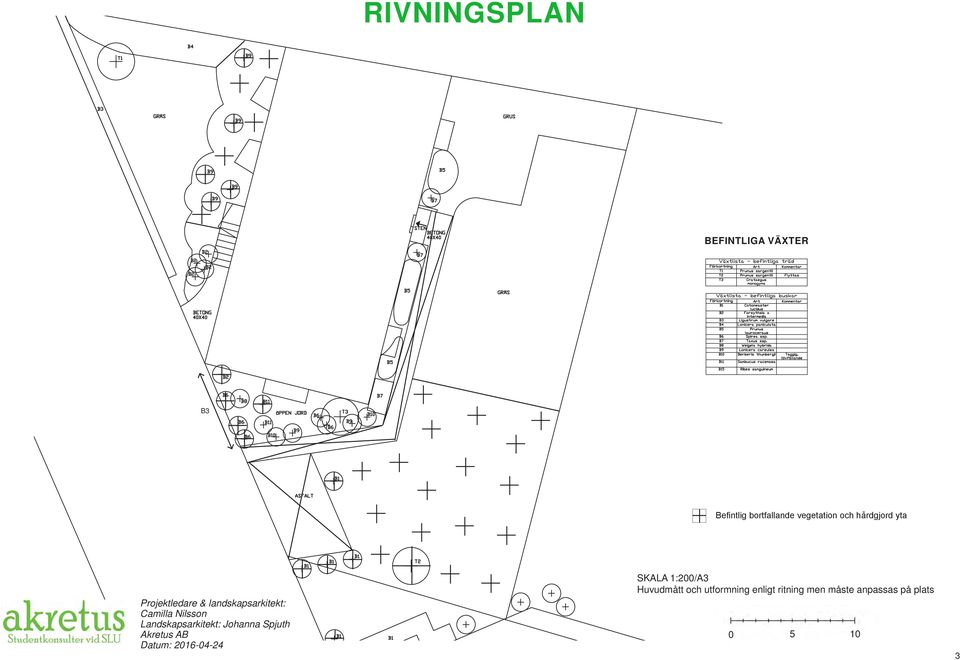

3 Rivningsplan PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT B3 Befintliga växter Befintlig bortfallande vegetation och hårdgjord yta PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT SKALA 1:200/A3 Huvudmått och utformning enligt ritning men måste anpassas på plats

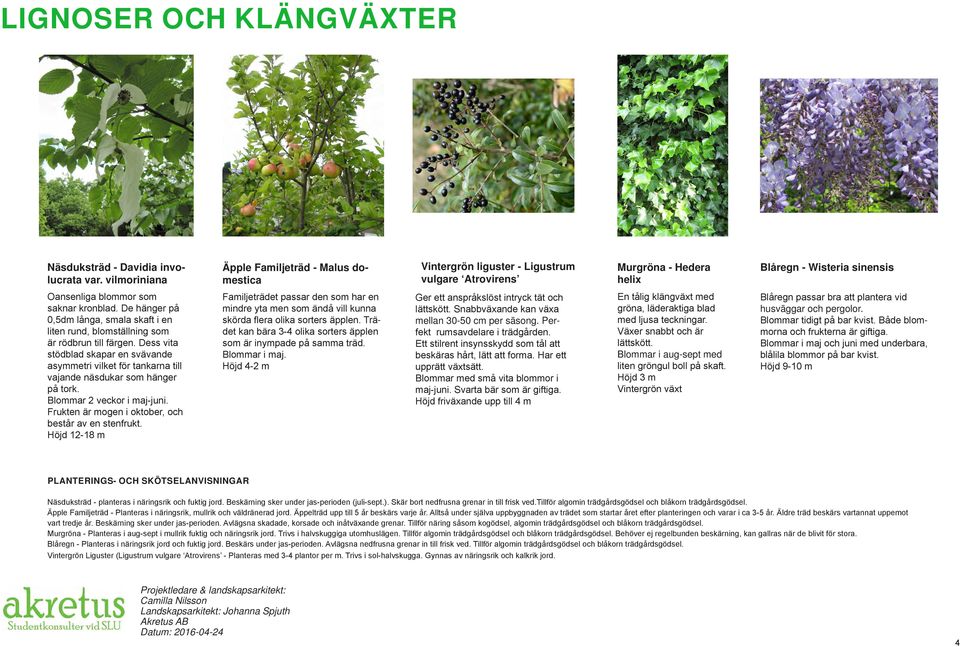

4 Lignoser och klängväxter Näsduksträd - Davidia involucrata var. vilmoriniana Äpple Familjeträd - Malus domestica Vintergrön liguster - Ligustrum vulgare Atrovirens Murgröna - Hedera helix Blåregn - Wisteria sinensis Oansenliga blommor som saknar kronblad. De hänger på 0,5dm långa, smala skaft i en liten rund, blomställning som är rödbrun till färgen. Dess vita stödblad skapar en svävande asymmetri vilket för tankarna till vajande näsdukar som hänger på tork. Blommar 2 veckor i maj-juni. Frukten är mogen i oktober, och består av en stenfrukt. Höjd m Familjeträdet passar den som har en mindre yta men som ändå vill kunna skörda flera olika sorters äpplen. Trädet kan bära 3-4 olika sorters äpplen som är inympade på samma träd. Blommar i maj. Höjd 4-2 m Ger ett anspråkslöst intryck tät och lättskött. Snabbväxande kan växa mellan cm per säsong. Perfekt rumsavdelare i trädgården. Ett stilrent insynsskydd som tål att beskäras hårt, lätt att forma. Har ett upprätt växtsätt. Blommar med små vita blommor i maj-juni. Svarta bär som är giftiga. Höjd friväxande upp till 4 m En tålig klängväxt med gröna, läderaktiga blad med ljusa teckningar. Växer snabbt och är lättskött. Blommar i aug-sept med liten gröngul boll på skaft. Höjd 3 m Vintergrön växt Blåregn passar bra att plantera vid husväggar och pergolor. Blommar tidigt på bar kvist. Både blommorna och frukterna är giftiga. Blommar i maj och juni med underbara, blålila blommor på bar kvist. Höjd 9-10 m Planterings- och skötselanvisningar Näsduksträd - planteras i näringsrik och fuktig jord. Beskärning sker under jas-perioden (juli-sept.). Skär bort nedfrusna grenar in till frisk ved.tillför algomin trädgårdsgödsel och blåkorn trädgårdsgödsel. Äpple Familjeträd - Planteras i näringsrik, mullrik och väldränerad jord. Äppelträd upp till 5 år beskärs varje år. Alltså under själva uppbyggnaden av trädet som startar året efter planteringen och varar i ca 3-5 år. Äldre träd beskärs vartannat uppemot vart tredje år. Beskärning sker under jas-perioden. Avlägsna skadade, korsade och inåtväxande grenar. Tillför näring såsom kogödsel, algomin trädgårdsgödsel och blåkorn trädgårdsgödsel. Murgröna - Planteras i aug-sept i mullrik fuktig och näringsrik jord. Trivs i halvskuggiga utomhuslägen. Tillför algomin trädgårdsgödsel och blåkorn trädgårdsgödsel. Behöver ej regelbunden beskärning, kan gallras när de blivit för stora. Blåregn - Planteras i näringsrik jord och fuktig jord. Beskärs under jas-perioden. Avlägsna nedfrusna grenar in till frisk ved. Tillför algomin trädgårdsgödsel och blåkorn trädgårdsgödsel. Vintergrön Liguster (Ligustrum vulgare Atrovirens - Planteras med 3-4 plantor per m. Trivs i sol-halvskugga. Gynnas av näringsrik och kalkrik jord. 4

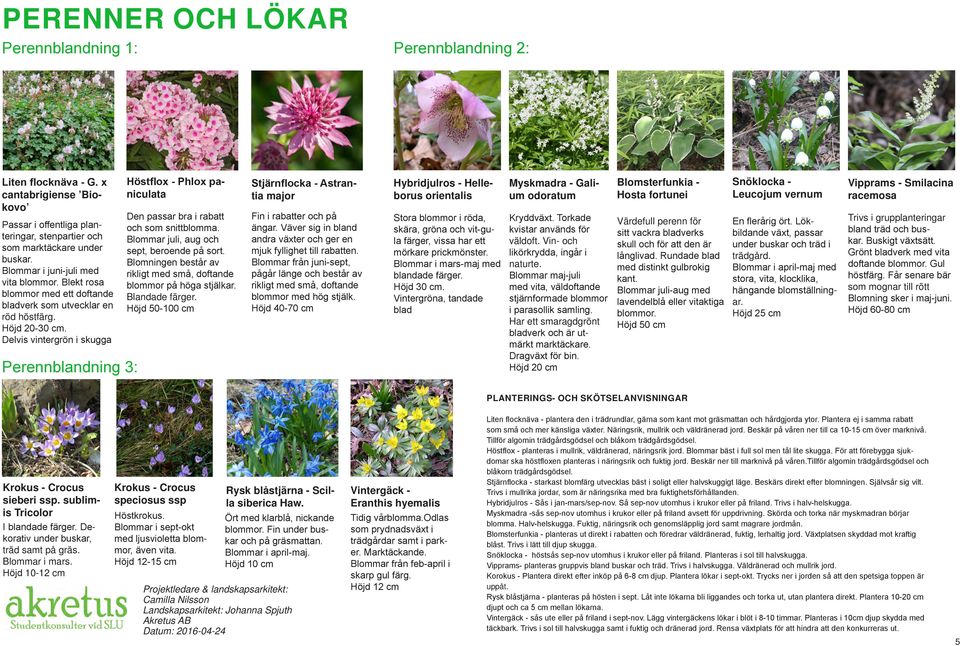

5 Perenner och lökar Perennblandning 1: Perennblandning 2: Liten flocknäva - G. x cantabrigiense Biokovo Passar i offentliga planteringar, stenpartier och som marktäckare under buskar. Blommar i juni-juli med vita blommor. Blekt rosa blommor med ett doftande bladverk som utvecklar en röd höstfärg. Höjd cm. Delvis vintergrön i skugga Perennblandning 3: Höstflox - Phlox paniculata Den passar bra i rabatt och som snittblomma. Blommar juli, aug och sept, beroende på sort. Blomningen består av rikligt med små, doftande blommor på höga stjälkar. Blandade färger. Höjd cm Stjärnflocka - Astrantia major Fin i rabatter och på ängar. Väver sig in bland andra växter och ger en mjuk fyllighet till rabatten. Blommar från juni-sept, pågår länge och består av rikligt med små, doftande blommor med hög stjälk. Höjd cm Hybridjulros - Helleborus orientalis Stora blommor i röda, skära, gröna och vit-gula färger, vissa har ett mörkare prickmönster. Blommar i mars-maj med blandade färger. Höjd 30 cm. Vintergröna, tandade blad Myskmadra - Galium odoratum Kryddväxt. Torkade kvistar används för väldoft. Vin- och likörkrydda, ingår i naturte. Blommar maj-juli med vita, väldoftande stjärnformade blommor i parasollik samling. Har ett smaragdgrönt bladverk och är utmärkt marktäckare. Dragväxt för bin. Höjd 20 cm Blomsterfunkia - Hosta fortunei Värdefull perenn för sitt vackra bladverks skull och för att den är långlivad. Rundade blad med distinkt gulbrokig kant. Blommar juli-aug med lavendelblå eller vitaktiga blommor. Höjd 50 cm Snöklocka - Leucojum vernum En flerårig ört. Lökbildande växt, passar under buskar och träd i trädgård. Blommar i april-maj med stora, vita, klocklika, hängande blomställningar. Höjd 25 cm Vipprams - Smilacina racemosa Trivs i grupplanteringar bland träd och buskar. Buskigt växtsätt. Grönt bladverk med vita doftande blommor. Gul höstfärg. Får senare bär som mognar till rött Blomning sker i maj-juni. Höjd cm Planterings- och skötselanvisningar Krokus - Crocus sieberi ssp. sublimis Tricolor I blandade färger. Dekorativ under buskar, träd samt på gräs. Blommar i mars. Höjd cm Krokus - Crocus speciosus ssp Höstkrokus. Blommar i sept-okt med ljusvioletta blommor, även vita. Höjd cm Rysk blåstjärna - Scilla siberica Haw. Ört med klarblå, nickande blommor. Fin under buskar och på gräsmattan. Blommar i april-maj. Höjd 10 cm Vintergäck - Eranthis hyemalis Tidig vårblomma.odlas som prydnadsväxt i trädgårdar samt i parker. Marktäckande. Blommar från feb-april i skarp gul färg. Höjd 12 cm Liten flocknäva - plantera den i trädrundlar, gärna som kant mot gräsmattan och hårdgjorda ytor. Plantera ej i samma rabatt som små och mer känsliga växter. Näringsrik, mullrik och väldränerad jord. Beskär på våren ner till ca cm över marknivå. Tillför algomin trädgårdsgödsel och blåkorn trädgårdsgödsel. Höstflox - planteras i mullrik, väldränerad, näringsrik jord. Blommar bäst i full sol men tål lite skugga. För att förebygga sjukdomar ska höstfloxen planteras i näringsrik och fuktig jord. Beskär ner till marknivå på våren.tillför algomin trädgårdsgödsel och blåkorn trädgårdsgödsel. Stjärnflocka - starkast blomfärg utvecklas bäst i soligt eller halvskuggigt läge. Beskärs direkt efter blomningen. Självsår sig vilt. Trivs i mullrika jordar, som är näringsrika med bra fuktighetsförhållanden. Hybridjulros - Sås i jan-mars/sep-nov. Så sep-nov utomhus i krukor eller på friland. Trivs i halv-helskugga. Myskmadra -sås sep-nov utomhus i krukor eller på friland avsett för uppdrivning. Skörda och torka när myskmadran börjar blomma. Halv-helskugga. Fuktig, näringsrik och genomsläpplig jord samt magrare jordmån. Blomsterfunkia - planteras ut direkt i rabatten och föredrar väldränerad, fuktig, lerhaltig jord. Växtplatsen skyddad mot kraftig blåst. Trivs i lätt till djup skugga. Snöklocka - höstsås sep-nov utomhus i krukor eller på friland. Planteras i sol till halvskugga. Vipprams- planteras gruppvis bland buskar och träd. Trivs i halvskugga. Väldränerad och mullrik jord. Korokus - Plantera direkt efter inköp på 6-8 cm djup. Plantera lökar i sept-okt. Trycks ner i jorden så att den spetsiga toppen är uppåt. Rysk blåstjärna - planteras på hösten i sept. Låt inte lökarna bli liggandes och torka ut, utan plantera direkt. Plantera cm djupt och ca 5 cm mellan lökarna. Vintergäck - sås ute eller på friland i sept-nov. Lägg vintergäckens lökar i blöt i 8-10 timmar. Planteras i 10cm djup skydda med täckbark. Trivs i sol till halvskugga samt i fuktig och dränerad jord. Rensa växtplats för att hindra att den konkurreras ut. 5

6 materialval Natursten av kalksten - uteplatser Form: rektangulära, kvadratiska eller åttakantig som är tidstypiskt för 1940 samt 50-tal Topphyvlad regelbundna längder av natursten av kalksten Stålräcke ledstång i rostfritt Ex. träspaljé Typ: topphyvlade regelbundna, röd kalksten Mått: 300 x fallande längder x 40 mm Vänds för att användas som kantsten Blocksteg betong dubbelsidig - trapp uteplats Mått ca: 700x350x140mm Röd munksten - brandväg och parkering, kantsten rabatter Mått: 210x105x Makadam - uppställningsplats brandväg Ex. cykelparkering Mått: 8-16mm Stålräcke ledstång - räcke uteplats Rostfritt stål, fästes mot fasaden Blocksteg betong dubbelsidig Grind med dubbeldörr och spjut toppar Mått: 40x800mm Grind med dubbeldörr och spjut toppar - grind östra sidan Mått: 400 x 175 cm, vitmålas Grind med singeldörr och spjut toppar - västra sidan Mått:100 x 100 cm, vitmålas Träspaljé/insynsskydd - utmed tomtgräns och avgränsning av uteplatser Blåregn och murgröna med växtbädd om ca 300 mm i bredd Konstruktion: Horisontella längder Stolparna kan göras av exempelvis 75x75 eller 45x95-virke, av lärkträ, och det finns flera sätt att fästa stolparna i marken. De kan spetsas och stickas ned i marken som de är efter att hål gjorts med ett spett. Stolpbeslag av förzinkat stål tål bättre markfukt och som först slås ned i marken. Sedumtak Moss-sedummatta - cykelparkering och sophantering Anläggs på taket för sopsorteringen samt på cykelparkeringens tak Röd munksten Grind med singeldörr och spjut toppar 100 x 100 cm Ex. grannens miljöhus Sedumtak Mått:1x0,8m Tjocklek: 30mm Makadam

7 Belysningsplan Utomhusbelysning är mycket användbart i trädgård och andra bostadsmiljöer. Belysning kan hjälpa till att skapa extra stämningsfullhet och bidrar till att göra utemiljön ännu vackrare. Extra ljuskällor gör det möjligt att spendera lite längre tid ute när mörkret faller på. Ljuset gör också att utemiljön upplevs tryggare eftersom den inte blir är lika mörk under höst och vintermånaderna. Belysningsplanen gestaltar mellanhöga pollare vid grillplatsen och gången, samt en hög belysningspelare vid parkeringen. Armaturer placeras under de nyplanterade träden, under körsbärsträdet på den östra sidan av fastigheten, samt under befintligt körsbärsträd på den västra sidan. Big Scope - belysning mot träd Scope - belysning i rabatter Produkter: Nord - Focus Svart 40cm pollare Nord - Focus Svart 65cm pollare 7

8 Bilaga 1: planritning BYGGLOVSRITNING ANSÖKAN AVSER PARKERINGSUTREDNING AVSEENDE BILAR OCH CYKLAR MED REDOVISNING AV LÖSNING. MATERIAL OCH KULÖRER. FASTIGHETSBETECKNING PLANRITNING 1:200 RITNINGEN VISAR PLANRITNING DATUM ANSVARIG FÖR RITNINGEN Akretus ab N SKALA 1/200 (A3)
