1 Ljusridå för pekning

2 Innehållsförteckning Information om användning... 2 Ljusridå för pekning... 3 Installation av ljusridå för pekning... 4 Steg 1: Projektorinstallation... 5 Steg 2: Konfiguration av ljusridå och whiteboard... 6 Steg 3: Installera drivrutinen Steg 4: Pekområdesinställning Steg 5: Justering av laserstrålen Steg 6: Kalibrering Steg 7: Lägesval Steg 8: Pekkänslighet Steg 9: Program Felsökning

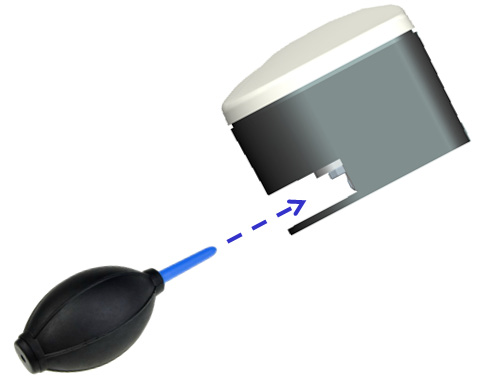

3 Information om användning Följ alla varningar, försiktighetsåtgärder och underhåll som rekommenderas i denna handbok. Varning - Ta inte isär Ljusridåmodul/IR-kamera. Varning - använd inte, förvara eller lämna ljusridåmodul/ir-kamera nära eld eller på platser med hög temperatur, t.ex. i direkt solljus eller i soluppvärmd bil. Varning - Använd standard-usb-kabel (maxlängd: 5m). Om USB-kabelns längd överstiger 5 m, krävs en certifierad aktiv USB-kabelförlängning. Varning - Låt inte vätskor eller främmande material komma in i ljusridåmodul/ir-kamera Försiktighetsåtgärder IR-kameran på projektorn tar emot IR-signalen från ljusridåmodulen som fästs på väggen. För att fungera normalt: IR-kameran skall vara vänd mot projektionsområdet på väggen. Ta bort eventuella hinder mellan IR-kameran och ljusridåmodulen. Placera inte andra IR-kommunikationsenheter, belysningsutrustning eller uppvärmningsapparater etc. i närheten. Underhåll: Rengör försiktigt den optiska porten med en dammblåsare. 2

4 Ljusridå för pekning IR-kameramodul Ljusridåmodul Interaktiv kabel Whiteboard Så fungerar det Ljusridån täcker hela whiteboarden med ett tunt osynligt IR-ljus. När fingret eller pekpennan bryter ljusridån, reflekteras IR-ljuset till IR-kameran. Kameramodulen spårar flera beröringspunkter och rapporterar positioner till en stationär/bärbar dator via USB. För att optimera pekfunktion bör whiteboardens icke-planhet vara mindre än 5 mm. 3

5 Installation av ljusridå för pekning Projektorns objektiv Nätström Interaktiv kabel Visning via VGA eller HDMI USB IR-kamera IR-kamera Ljusridå Ljusridå IR-ljusridåbelysning Ljusspridning Bild Whiteboard 4

6 Steg 1: Projektorinstallation A. Koppla in IR-kameramodulen Steg 1 Steg 2 Koppla in IRkameramodulen Ta bort locket i hörnan B. Installera väggfäste och projektor 5

7 Steg 2: Konfiguration av ljusridå och whiteboard A. Ställ in ljusridåsockel Det finns 4 alternativ att välja mellan: 1. För magnetiskt whiteboard: fäst ljusridåsockeln till ljusridåmodulen först och undvik fel med ihopkopplingsknappen. Sätt ljusridåmodulen på whiteboarden och magneter på baksidan av ridåmodulen kommer att fästas. Magneter Ihopkopplingsknapp 2. Installera ljusridåns sockel med 2 M3-skruvar Alternativ 2 rekommenderas beträffande miljöfaktorer som temperatur, fuktighet, vibrationer och annat Anpassad whiteboard integrerad med ljusridåns sockeldesign För en vanlig whiteboard måste ljusridåsockeln installeras först med 2 M3-skruvar. 6

8 3. Använd speciallim (t.ex.: tvåkomponentslim) för att hålla fast ridåsockeln på whiteboarden. Placera sedan ljusridåmodulen på ridåsockeln. Fäst Fäst ridåsockeln på whiteboarden med tvåkomponentslim, och placera ljusridån på ridåsockeln. 4. Det här alternativet är endast lämpligt för demonstration. Använd en bit dubbelhäftande tejp av hög kvalitet (tjocklek mindre än 0,5 mm) för att fästa ridåsockeln på whiteboarden. Placera sedan ljusridån på ridåsockeln. Använd en bit dubbelhäftande tejp (tjocklek 0,5mm) för att fästa ridåsockeln på whiteboarden. Fäst ljusridån på övre ridåsockeln på whiteboarden. B. Whiteboardram-förslag Om whiteboardramens tjocklek är under 3 mm, kan reflekterade ljusstörningar från whiteboardram detekteras med IR-kamera och påverka pekfunktion. Det föreslås att hålla minst 50 mm från vänster/höger och 100 mm nedtill. 7

9 Om whiteboardramens tjocklek är under 3 mm, säkerställ att reflekterat ljus inte förekommer i Steg 5, Justering av laserstråle. >3mm Ram Whiteboard Ram 3mm Whiteboard NG IR-KAMERA OK IR-KAMERA Därför föreslås det att använda en whiteboardram som är mindre än 3mm tjock, eller följ nedanstående whiteboardramförhållande: - Ytbehandling: Matt, med formtextur Form: som bilden nedan Whiteboard 45 Ram 10mm 10mm Projicerad bild 25mm C. Ställa in whiteboarden Ljusridå Whiteboardram mellanrum: 20~70mm (Bildområde: 75 Från den övre delen av bilden måste ett mellanrum hållas 20mm~70mm från botten av ljusridån. För föreslagen ramdesign av whiteboard, föreslås det att hålla 10mm infattning till vänster / höger / nedtill för Win8-krav. För vanlig ramdesign av whiteboard, föreslås det att hålla minst 50 mm på vänster/höger och 100 mm nedtill, för att förhindra ljus som reflekteras från whiteboardram. ~ring ~ring ~ring D. Installera ljusridåmodul på whiteboard. 1. Öppna övre lock. 8

10 2. Passa in ett M4-skruvhål till den övre ridåsockeln, magneter på baksidan av ljusridåmodulen kommer att fästa på ridåsockeln. 3. Använd en M4-skruv för att fästa ljusridåmodul och ridåsockel M4-skruv 4. Stäng övre lock. 9

11 Steg 3: Installera drivrutinen 1. Systemkrav För att säkerställa normal drift av pekfunktion, följ nedanstående krav för att kontrollera systemet. Systemkrav Operativsystem Microsoft Windows XP (SP3)/Windows 7 (32bit/64bit)/Windows 8 (Måste vara installerat. NET Framework 4.0) CPU Intel Core i3 eller senare Minne Minimum hårddiskutrymme 2. Installera TouchDriver 2 GB eller mer 110 MB A. Anslut USB-kabeln till datorn, gå till Filhanteraren i Windows och kör "TouchDriver.exe" på CD-ROM. 10

12 Steg 4: Pekområdesinställning Det finns två inställningar för pekfunktionslägen: Automatisk och manuell. A. Utföra automatisk inställning av pekområde: Om ett felmeddelande poppar upp, följ stegen nedan för att felsöka och kör om automatiskt inställning av pekområde: a. Stäng alla program b. Minska omgivande ljus c. Skym inte eller skaka objektivet under inställning av pekområde d. Kontrollera att den projicerade bilden är tydlig. Om inte, justera fokus för att göra bilden skarpare Om felmeddelandet fortfarande visas, gå till manuell inställning av pekområde. B. Inställning av pekområdet är endast för installation. Om automatisk inställning av pekområde misslyckas: Ställ in till installationsläge till "PÅ" (detta är endast för installation) under Systeminställning i TouchDriver. 11

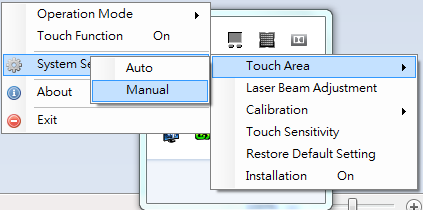

13 Välj "Manuell" för att utföra manuell inställning av pekområde. B-1. Vänta på testområde för inställning av pekområde. B-2. När kameran fångar den projicerade bilden, visas ett fönster för inställning av pekområde. Om bilden inte är tillräckligt tydlig, välj på nytt "Omgivande ljus-läge" från "Auto" till "Ljus" eller "Dämpa" enligt verkliga omgivande ljusförhållanden. Tryck sedan på "Förhandsvisning" och kameran kommer att fånga bilden igen. 12

14 B-3. Finjustering av gräns för pekområde Steg 1: Klicka på P1 och flytta sedan markören innanför fönstret. Steg 2: Vänsterklicka med musen för att justera den gröna ramen i P1-hörnet. Den gröna ramen ska vara placerad mellan effektivt projektionsområde och reflekterade ljusfläckar på whiteboardramen. Släpp knappen när justeringen är klar. Steg 3: Justera på samma sätt den gröna ramen vid P2, P3 och P4. Steg 4: Kontrollera slutligen igen om alla gröna ramar ligger rätt på det tilldelade området. Om inte, justera igen. Observera: Om pekfunktionen inte svarar vid kanten av projiceringsområdet, omplacera den gröna ramen utanför pekområdets testmönster. B-4. Avsluta Inställning för pekområde När pekområdet är avgränsat, klicka på "Avsluta". 13

15 14

16 Steg 5: Justering av laserstrålen A. Föresats Laser eller Laser Laser Reflektion på inriktningsskenan: Tre vita block reflekterar laserstrålen. Svart yta är ickereflekterande. Hög Acceptabelt Bra Låg B. Starta funktionen "Justering av laserstråle" Ställ in till installationsläge till "PÅ" (detta är endast för installation) under Systeminställning i TouchDriver. 15

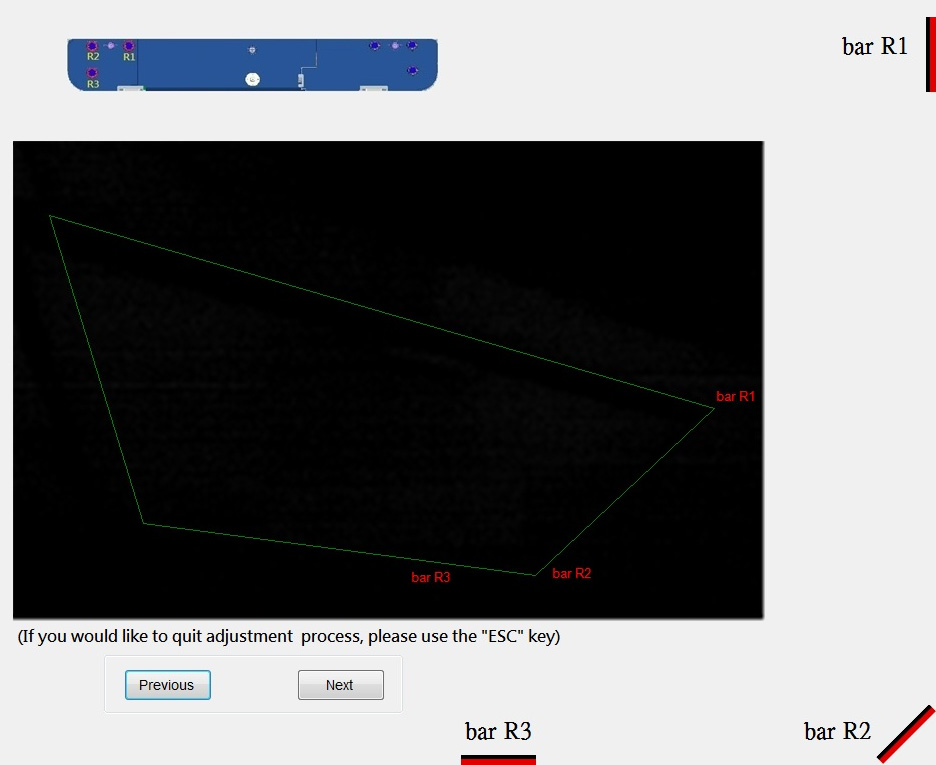

17 Funktionen "Justering av laserstråle" visar en bild i realtid från IR-kameran. C. Fäst inriktningsskenorna: Detta är en helskärmsbild där inriktningsskenornas positioner för fastsättning anges. Ljusridå Inriktningsskena R1 Inriktningsskena R2 Inriktningsskena R3 16

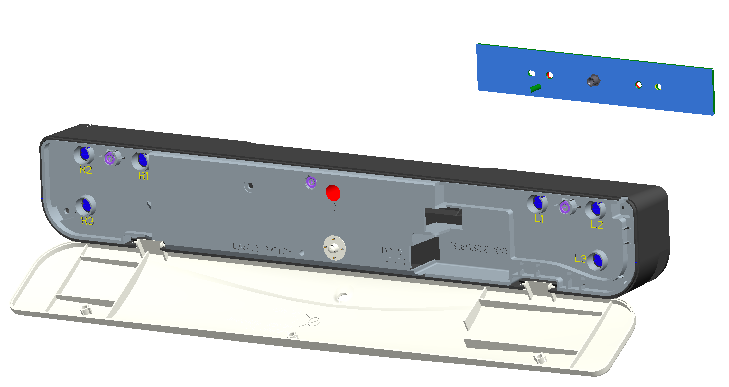

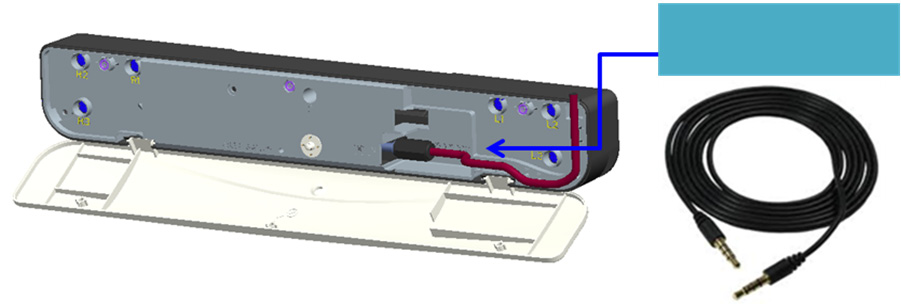

18 D. Hur du justerar laserstrålen: D-1 Öppna det övre locket: Öppna det övre locket på ljusridåmodulen. Det finns 6 skruvar med 6 motsvarande positioner för inriktningsskenorna. D-2 Anslut den interaktiva kabeln. Interaktiv kabel (Likström) D-3 Hur du justerar när laserstrålen är för hög eller för låg En punkt Laserstrålen för hög Motsols sänker laserstrålen Acceptabelt (nedre) Whiteboard Bra Ljusskena Laserstrålen för låg Medsols lyfter laserstrålen Acceptabelt (högre) Whiteboard 17

19 Medsols lyfter laserstrålen Motsols sänker laserstrålen Whiteboard Whiteboard En punkt utan halo Bra eller acceptabelt Halo-exempel D-4 Justeringsordning för höger sida: 1. Fäst inriktningsskenorna 2. Justera skruvarna i ordningen R1 R3 R2. a. Justera R1-skruven tills 3 ljuspunkter framträder i fältet R1. b. Justera R3-skruven tills 3 ljuspunkter framträder i fältet R3. c. Justera slutligen R2-skruven tills 3 ljuspunkter framträder i fältet R2. d. Finjustera inställning om det behövs. e. Ta bort inriktningsskenorna. När skruven spänner åt eller låter 'klick", stanna och se fråga 7 för felsökning. 18

20 Inriktningsskena R1 OK Inriktningsskena R3 Inriktningsskena R2 D-5 Justeringsordning för vänster sida: 1. Fäst inriktningsskenorna 2. Justera skruvarna i ordningen L1 L3 L2. a. Justera L1-skruven tills 3 ljuspunkter framträder i fältet L1. b. Justera L3-skruven tills 3 ljuspunkter framträder i fältet L3. c. Justera slutligen L2-skruven tills 3 ljuspunkter framträder i fältet L2. d. Finjustera inställning om det behövs. e. Ta bort inriktningsskenorna. 19

21 OK Inriktningsskena L1 Inriktningsskena L2 Inriktningsskena L3 D-6 Stäng det övre locket på ljusridån D-7 Avsluta Justering av laserstråle Klicka på "Avsluta" 20

22 Steg 6: Kalibrering A. Kör proceduren manuell kalibrering Peka på målmärkena på skärmen. (Tryck på "Esc"-tangenten för att avsluta kalibreringen när som helst.) Efter den fjärde kalibreringspunkten är klar, kommer systemet att spara kalibreringsdata. Vänta tills data sparats. Observera: Manuell kalibrering rekommenderas för bättre noggrannhet. B. Välj "Auto" för att utföra den automatiska kalibreringen. Om felmeddelandet inte poppar upp, följ stegen nedan för att felsöka och utföra automatisk kalibrering igen. a. Stäng alla program b. Minska omgivande ljus c. Skym inte eller skaka objektivet under kalibrering d. Kontrollera att den projicerade bilden är tydlig. Om inte, justera fokus för att göra bilden skarpare Om meddelandet "Automatisk kalibrering misslyckades" dyker upp på skärmen, ändra till manuellt kalibreringsläge. 21

23 Steg 7: Lägesval Ställ in läget till Pekläge eller Musläge. För Windows 7/8: Operativsystemen Windows 7 och Windows 8 stöder flerpunkts-pekkontroll. Användare kan välja standard pekläge för flerpunkts-pekkontroll eller växla till Musläge. Endast Musläge är tillgängligt för Windows XP. 22

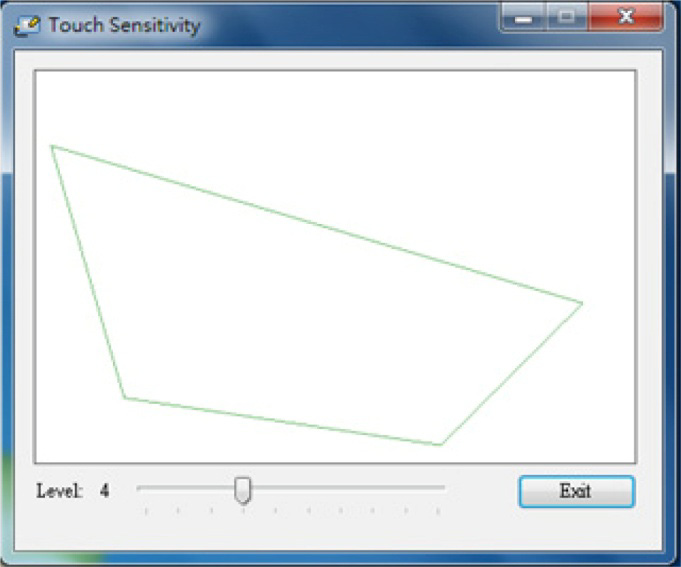

24 Steg 8: Pekkänslighet När pekfunktionen är okänslig eller om skriften avbryts ofta, kan känsligheten förbättras genom att justera nivån för tryckkänslighet. 23

25 Steg 9: Program Efter att programmet körs kan användare direkt uppleva multi-touch-funktionen. Till exempel, kör Paint i Win 7 eller Win 8 och klicka på "Penslar" för att rita 10 pekpunkter samtidigt. För att skriva med penna på whiteboard rekommenderas du att stänga av pekfunktionen. 24

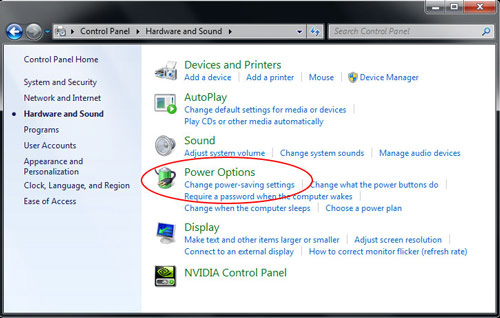

26 Felsökning Q1 Varför kan inte datorn starta när USB-kabeln som ansluter datorn och projektorn redan är ansluten? A: 1. Koppla bort USB-kabeln från datorn eller; 2. Gå till BIOS-inställningarna på datorn och ändra "startordning". Välj hårddisk som högsta prioritet, spara och starta om datorn. Q2 Vad ska jag göra när Windows-systemet inte kan identifiera USB-enheten? A: 1. Koppla från/anslut USB-kabeln och kontrollera igen. 2. Växla till en annan USB-port och kontrollera igen. 3. Starta om datorn och kontrollera igen. 4. Gå till Energialternativ i Kontrollpanelen, kontrollera status för USB selektiv pausinställningar i USB-inställningar under Avancerade inställningar. Växla till "Inaktiverat". 5. Gå till den bärbara/stationära datortillverkarens webbplats och uppdatera USBdrivrutinen till den senaste versionen. 6. Använd USB-kabeln som medföljde din projektor och kontrollera igen. Om en USBförlängning behövs, kontakta din återförsäljare. 7. USB-porten på din dator kanske inte fungerar. Kontakta din IT-personal. 25

27 Q3 Varför är TouchDriver-ikonen ( ) röd och inte grön ( )? A: Röd ikon ( ) indikerar anslutningsfel. Detta kan bero på följande: 1. Kontrollera om interaktiv funktion är aktiverad via OSD-delen 2. Koppla från/anslut USB-kabeln och kontrollera igen. 3. Växla till en annan USB-port och kontrollera igen. 4. Starta om datorn och kontrollera igen. 5. Gå till Energialternativ i Kontrollpanelen; kontrollera status för USB selektiv pausinställningar i USB-inställningar under Avancerade inställningar. Växla till "Inaktiverat". 6. Gå till den bärbara/stationära datortillverkarens webbplats och uppdatera USBdrivrutinen till den senaste versionen. 7. Använd USB-kabeln som medföljde din projektor och kontrollera igen. Om en USBförlängning behövs, kontakta din återförsäljare. 8. USB-porten på din dator kanske inte fungerar. Kontakta din IT-personal. Q4 Varför blinkar LED-indikatorn blått och interaktiv funktion fungerar inte? A: LED-indikator-tabell 26

28 Blå LED Röd LED Status Beskrivning På Av Normal Systemet fungerar normalt. Blinkar Av Fel med ihopkopplingsknapp Kontrollera om ljusridåmodulen är installerad i rätt position. AV På Ljusridåfel Om LED-indikatorn förblir röd, betyder det ljusridåfel. Kontakta servicecenter. Detta indikerar fel med ihopkopplingsknapp. Kontrollera om laserridåmodulen är rätt placerad på den övre ridåsockeln. Q5 När ska kalibrering och inställning för pekområde göras? A: Utför kalibrering och inställning för pekområde under första installationen. Om projektorn eller whiteboard flyttas, bör inställning av pekområde och kalibrering utföras igen. - När upplösningen på datorn ändras kommer TouchDriver-meddelandet nedan påminna användare om att kalibrera igen. Användaren kan välja "Avbryt" och utföra kalibrering när en större förskjutning upptäcks. - För att få bättre noggrannhet, utför Manuell kalibrering. - Om en väldigt stora förskjutning upptäcks, utför Manuell kalibrering och se steg 6 Kalibrering för felsökning. Q6 Vad ska jag göra när både Automatisk kalibrering och Automatisk inställning av pekområde misslyckas? A: 1. Kontrollera "Takmontering" i OSD-inställningen först. Den interaktiva funktionen stöder endast takläge 27

29 2. Om ett OSD-meddelande från projektorn visas kan det leda till fel med Automatisk kalibrering och Automatisk inställning av pekområde. Vänta tills OSD-meddelandet är borta innan du utför Automatisk kalibrering och Automatisk inställning av pekområde. 3. Följ nedanstående felsökningssteg för att utföra Automatisk kalibrering och Automatisk inställning av pekområde igen. a. Stäng alla program b. Minska omgivande ljus c. Skym inte eller skaka objektivet under kalibrering d. Kontrollera att den projicerade bilden är tydlig. Om inte, justera fokus för att göra bilden skarpare. e. Om meddelandet "Automatisk inställning av pekområde misslyckades" eller "Automatisk kalibrering misslyckades" dyker upp på skärmen igen, växla till manuellt läge för att göra inställning av pekområde och kalibrering. 4. Kontrollera projektorlampans strömläge. En lägre lampljusstyrka (ECO-läge) kan påverka både inställning av pekområde och automatisk kalibrering. Växla till Normalläge för att slutföra inställning av pekområde och kalibrering. 5. Kontrollera projektorns färgläge. För att säkerställa exaktheten av både automatisk inställning av pekområde och automatisk kalibrering, rekommenderas du att växla färgläget till Ljust läge. 28

30 Q7 Vad du ska göra när skruven spänner åt eller låter 'klick'? A-1: Om skruven R1/L1 spänner åt och inte kan dras åt ytterligare, sluta justering av skruv R1/L1, och: 1a) Ställ in R2/L2 i samma skruvriktning som R1/L1, tills skena R1/L1 har 3 punkter. (Exempel: om skena R1 spänner åt medan du skruvar medsols, justera även R2 medsols.) 2a) Gör om höger/vänster justeringsordning som a) Finjustera vid behov A-2: Om skruven R3/L3 spänner åt och inte kan dras åt ytterligare, sluta justering av skruv R3/L3, och: 1a) Ställ in R2/L2 i samma skruvriktning som R3/L3, tills skena R3/L3 har 3 punkter. (Exempel: om skena R3 spänner åt medan du skruvar medsols, justera även R2 medsols.) 2a) Gör om höger/vänster justeringsordning som a) Finjustera vid behov Q8 Vad ska jag göra när muspekaren ( ) blinkar eller hoppar på skärmen, eller pekfunktionen inte fungerar bra i vissa projektionsområden? A: 1. Kontrollera om det finns ett starkt ljus som lyser på whiteboarden. Om ja, slå av ljuset. 2. Kontrollera om det finns ett främmande föremål på whiteboarden. Om ja, ta bort föremålet. 3. Växla till "På" för att starta Installationsläge under Systeminställningar i TouchDriver och utför Justering av laserstrålen för att kontrollera om laserstrålen träffar whiteboarden. Se steg 5 Justering av laserstråle för mer information. 4. Växla till "På" för att starta Installationsläge under Systeminställningar i TouchDriver och utför steg 4 Tryck på Manuell inställning av pekområde och kontrollera om pekområdet är korrekt avgränsat. Q9 Vad ska jag göra när ett hörn i projektionsområdet är okänsligt eller oregelbundna linjer upptäcks? A: 1. Justera nivån för pekkänslighet för att öka känsligheten och se steg 8 Pekkänslighet för felsökning. 2. Om pekfunktionen förblir okänslig, kontrollera den optiska porten. Om damm och partiklar syns, rengör försiktigt den optiska porten med en dammblåsare. 29

31 Q10 Vad ska jag göra när pekfunktionen inte är korrekt? A: Peknoggrannheten kan påverkas när Windows standardskärminställning har ändrats. 1. Gå till <Start/Kontrollpanelen/Utseende och anpassning> 2. Välj "Mindre - 100% (Standard) " och klicka på "Verkställ". Q11 Varför fungerar inte det virtuella tangentbordet i musläge i Windows 7? A: Funktionen kan ha begränsats av <User Account Control, UAC> i Windows 7. Se följande steg för att ändra: 1. Gå till sidan <Start/Kontrollpanelen/Användarkonton>. 30

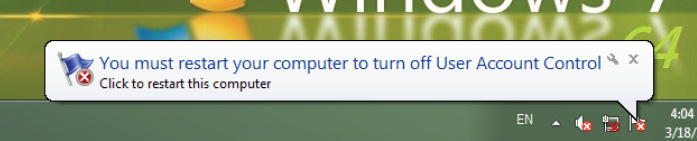

32 2. Välj <Ändra inställningar för User Account Control>. 3. Ändra nivå för User Account Control till "Meddela aldrig" och klicka sedan på "OK" för att bekräfta. 4. Starta om datorn för att slutföra processen. 31

33 Bilaga A: Specifikationer I. IR-Kameramodul ID Storlek (B * L * H) 104,7 (B) X 118,3 (L) X 71,5 (H) mm Vikt 165 g Strömförbrukning 5V/0,3A II. Ljusridåmodul Lasersäkerhet Klass 1 Ridå till skärm-avstånd 20 mm~70 LED-indikator Blå/röd I/O-port Interaktiv port x1 ID Storlek (B* L * H) 330,2 (B) X 50,7 (L) X 41,1 (H) mm Vikt 330 g Strömförbrukning 12 V/0,2 A III. Allmänna specifikationer Kalibrering Multi-touch Multi-touch Min. Avstånd Fungerande projicerad bildstorlek Visningsläge IR-kamerainstallation IV. Drivrutin 4 punkters manuell kalibrering för Windows Automatisk kalibrering som stöds 10 pekpunkter (Win 7 och Win 8-kompatibel) 40 mm 75" ~ samverkar med TR0.35-projektor Endast stöd för takläge IR-kameran stöder inte hot plug. Innan installation, kontrollera att strömsladden är frånkopplad från projektorn Systemkrav OS som krävs: Processortyp RAM Min. hårddiskutrymme Microsoft Windows XP (SP3): Musläge stöds. Windows 7/Windows 8: Pekläge 10 pekpunkter och Musläge stöds (Windows:.NET Framework 4.0 krävs) Intel Core TM i3 eller senare 2 GB eller mer 110 MB 32

34 Bilaga B: Tillbehör Objekt Beskrivning Antal Ljusridåmodul 1 1 IR-kamera 2 1 Skruv M3 3 2 Skruv M4 4 1 Interaktiv kabel 5 1 Inriktningsskena 6 3 Ridåsockel

35 5m USB A till mini USB-B-kabel 8 1 Passiva penna 9 1 Cd-skiva med bruksanvisning Snabbstartsguide 1 34
