LK Golvvärmepaket L8/M60, 10 m 2

Transkript

1 LK Golvvärmepaket L8/M60, 10 m 2 Generella anvisningar LK Golvvärmepaket L8/M60, 10 m 2 är ett komplett installationspaket för golvvärme. Paketet innehåller material som räcker till en installation på upp till 10 m 2. Det är möjligt att utöka golvvärmeytan till totalt 20 m 2 med hjälp av LK Expansionspaket L8, 5 m 2 (tillbehör). Systemet innehåller LK Golvvärmerör 8 mm och är främst avsett för golvvärmeinstallation på mindre ytor, t.ex. i badrum, entré eller tvättstuga. Systemet kan läggas på befintlig betongplatta eller på träbjälklag med 22 mm golvspånskiva med regelavstånd max c/c 600 mm. Golvvärmesystemet gjuts in i avjämningsmassa* eller betong*. *Nedan anvisningar för golvuppbyggnad refererar till utprovade LK Kiilto produkter. Andra produkter för golvuppbyggnad kan användas i samråd med leverantören. LK Golvvärmepaket L8/M60, 10 m 2 innehåller: LK Minishunt M60, 1 st LK PushFit 8, Quattro, 2 st LK PushFit 8, Plugg, 4 st LK Dubbelnippel G15, 3 st LK Golvvärmerör, dim. 8 mm, 2 x 45 m LK Golvvärmelist 8, 20 st LK Spikklammer 8, 80 st LK Rörhållarbygel, kort, 60 st LK Rörböjningsstöd, 4 st 1 SE.33.I

2 LK Minishunt M60. LK PushFit 8, Quattro. 2 SE.33.I

3 LK PushFit 8, Plugg. LK Dubbelnippel G15. 3 SE.33.I

4 LK Golvvärmerör 8 mm. LK Golvvärmelist 8 mm. 4 SE.33.I

5 LK Spikklammer 8 mm. LK Rörhållarbygel, kort. 5 SE.33.I

6 LK Rörböjningsstöd. Verktyg & material du behöver Skiftnyckel Skruvmejsel Trädgårdsslang Hink Gängtejp Insexnyckel, dim. 4 mm och 10 mm Borrmaskin och borr Skruv och plugg Innan du börjar Läs noga igenom hela instruktionen innan arbetet med golvvärmeinstallationen påbörjas. Fundera kring de olika moment som beskrivs och tänk efter om det är något ytterligare som påverkar just din golvvärmeinstallation. Läs även igenom spackel- samt golvleverantörens anvisningar så att du får en hel bild av projektets olika delar. Avtala även tid med elektriker och VVS-installatör för de moment som ska utföras av fackman. Installationsarbetet bör utföras enligt ordningsföljden i denna instruktion. 6 SE.33.I

7 Viktig information OBS! LK Golvvärmepaket L8/M60, 10 m 2 ska installeras på självbärande golv, se nedan konstruktionslösningar. All elinstallation ska utföras av behörig elinstallatör. Inkoppling av LK Minishunt M60 mot befintligt värmesystem bör utföras av fackman. Förutsättningar för en god funktion Förutsättningen för en god funktion av golvvärmesystemet är väderstyrd reglering av framledningstemperaturen. Eftersom golvvärmeröret ska gjutas in i betong eller avjämningsmassa, är det viktigt att noga följa anvisningarna från respektive leverantör. Allmänt om golvvärme Eftersom värme stiger uppåt är den bästa placeringen av ett värmesystem i golvet. Med golvvärme får du en jämnare och behagligare uppvärmning än med t.ex. radiatorer. Istället för att värmen finns på några få koncentrerade ställen fungerar hela golvytan som en stor radiator. Med vattenburen golvvärme är man inte låst vid el som energikälla, man kan alltid ändra från el till gas, olja, värmepump, fjärrvärme m.m. Isolering För en nybyggd villa är kravet på isolering minst 200 mm, i ett golv gjutet på mark, s.k. platta på mark. I de flesta renoverings- och ombyggnadsprojekt, där golvvärme installeras på befintliga golv, är det ofta svårt att få in optimal mängd isolering i konstruktionen. Takhöjd och intilliggande golv skapar ofta problem. Det är dock alltid bättre att få in en liten om än otillräcklig mängd isolering, än ingen alls. Avgiven effekt Golvvärmesystem bör inte ha en högre golvytetemperatur än +26 C, enligt gällande byggregler. Det gör att golvvärme max kan avge W/m 2. Om man avser att installera golvvärme i ett äldre och sämre isolerat hus där effektbehovet överstiger W/m 2, bör man låta den gamla radiatorn sitta kvar som extra säkerhet. Alternativt kan man komplettera med elhanddukstork eller dylikt. 7 SE.33.I

8 Installation av LK Minishunt M60 Bild 1. LK Minishunt M60. LK Minishunt M60 1. Ventilhus 2. Omkoppling 1-2 rör 3. Termostat med givare 4. Anslutning primärt värmesystem (tillopp) CU15 / R20 utv. 5. Anslutning primärt värmesystem (retur) CU15 / R20 utv. 6. Maxtemperaturbegränsare 7. Returventil 8. Anslutning för systempåfyllnad G15 9. Avluftningsventil 10. VF-ventil 11. Cirkulationspump 12. Anslutning golvvärme (tillopp) G15 inv. 13. Anslutning golvvärme (retur) G15 inv. 14. Konsol 15. Fiberpackning Placering av LK Minishunt M60 LK Minishunt M60 kan antingen monteras synlig på vägg eller dold i ett inbyggnadsskåp (tillbehör). Beakta krav ställda i Branschregler Säker Vatteninstallation då minishunten placeras i anläggningen. I korthet innebär detta att minishunten ska placeras så att dess fogar är åtkomliga/synliga. Om man ska dölja enheten ska detta 8 SE.33.I

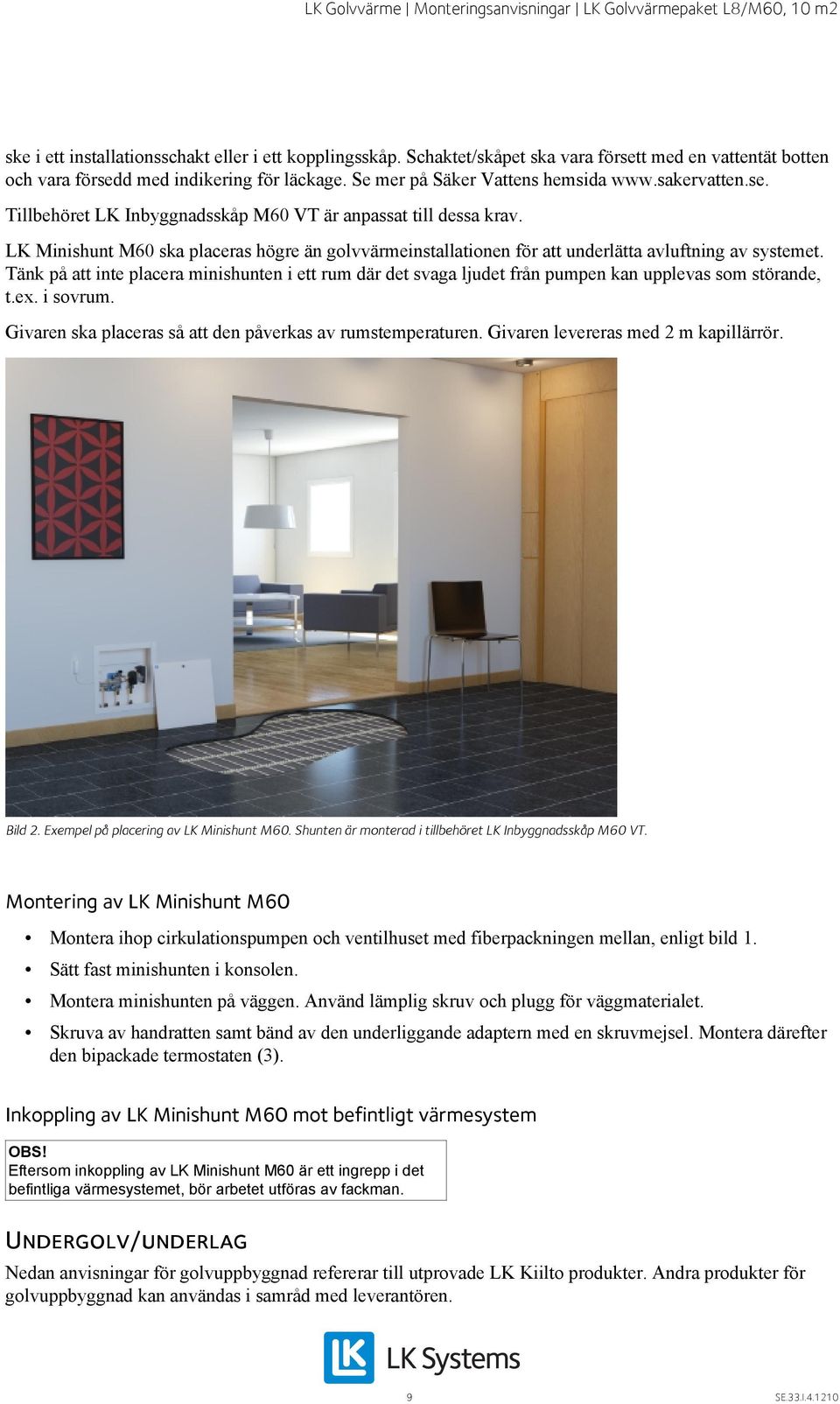

9 ske i ett installationsschakt eller i ett kopplingsskåp. Schaktet/skåpet ska vara försett med en vattentät botten och vara försedd med indikering för läckage. Se mer på Säker Vattens hemsida Tillbehöret LK Inbyggnadsskåp M60 VT är anpassat till dessa krav. LK Minishunt M60 ska placeras högre än golvvärmeinstallationen för att underlätta avluftning av systemet. Tänk på att inte placera minishunten i ett rum där det svaga ljudet från pumpen kan upplevas som störande, t.ex. i sovrum. Givaren ska placeras så att den påverkas av rumstemperaturen. Givaren levereras med 2 m kapillärrör. Bild 2. Exempel på placering av LK Minishunt M60. Shunten är monterad i tillbehöret LK Inbyggnadsskåp M60 VT. Montering av LK Minishunt M60 Montera ihop cirkulationspumpen och ventilhuset med fiberpackningen mellan, enligt bild 1. Sätt fast minishunten i konsolen. Montera minishunten på väggen. Använd lämplig skruv och plugg för väggmaterialet. Skruva av handratten samt bänd av den underliggande adaptern med en skruvmejsel. Montera därefter den bipackade termostaten (3). Inkoppling av LK Minishunt M60 mot befintligt värmesystem OBS! Eftersom inkoppling av LK Minishunt M60 är ett ingrepp i det befintliga värmesystemet, bör arbetet utföras av fackman. Undergolv/underlag Nedan anvisningar för golvuppbyggnad refererar till utprovade LK Kiilto produkter. Andra produkter för golvuppbyggnad kan användas i samråd med leverantören. 9 SE.33.I

10 Undergolv av betong eller lättbetong Undergolvet ska vara rent från damm, olja, fett, färg eller andra orenheter. Prima undergolvet med LK Kiilto Start primer. Torktid 1-2 h. Vid undergolv av lättbetong ska underlaget primas 2-3 gånger för god mättning av lättbetongen. Torktid mellan primning, ca 1-2 h. Montera golvvärmelister och golvvärmerör, se rubriker nedan. Täck installationen med LK Kiilto Rot- och Värmegolvspackel. Total spackeltjocklek ska vara min. 20 mm. LK Golvvärmelist 8 mot undergolv av betong eller lättbetong. Undergolv av 22 mm golvspånskiva på träbjälklag med golvregelavstånd max c/c 600 mm Undergolvet ska vara rent från damm olja, fett, färg eller andra orenheter. Prima undergolvet med LK Kiilto Start primer. Torktid ca 1-2 h. Lägg ut LK Armeringsnät 70x70x2,5 mm och fäst ner det i underlaget med häftpistol. Låt nätmattorna överlappa varandra med min. 70 mm. Ovan armeringsnätet skruvas LK Golvvärmelist 8 fast med spånskiveskruv, åtgång ca 3-4 skruv per golvvärmelist. Efter utläggning av golvvärmelister och golvvärmerör, se rubriker nedan, täcks installationen med LK Kiilto Rot- och Värmegolvspackel. Total spackeltjocklek ska vara min. 20 mm. 10 SE.33.I

11 LK Golvvärmelist 8 på träbjälklag med 22 mm golvspånskiva monterat på golvregelavstånd max c/c 600 mm. Underlag av cellplastisolering med min. kvalitet S80 (fribärande konstruktion) Lägg ut 2 lag åldersbeständig plast 0,2 mm och vik upp plasten längs väggarna ca 100 mm. Fäst LK Golvvärmelist 8 med LK Rörhållarbygel kort ner genom plasten och ner i isoleringen, åtgång ca 3-4 rörhållarbyglar per golvvärmelist. Montera golvvärmelister och golvvärmerör, se rubriker nedan. Lägg på LK Armeringsnät 70x70x2,5. Låt nätmattorna överlappa varandra med min. 70 mm. Täck installationen med LK Kiilto Rot- och Värmegolvspackel. Total spackeltjocklek ska vara min. 30 mm. LK Golvvärmelist 8 mot underlag av cellplastisolering med min. kvalitet S80 (fribärande konstruktion). 11 SE.33.I

12 Befintligt golv med cellplastisolering med min. kvalitet S80 (fast konstruktion) Före utläggning av cellplastskivorna ska undergolvet kontrolleras avseende planhet, enligt krav i HUS AMA, tabell 43.DC/-1, klass A, d.v.s. max buktighet ± 3 mm vid 2 meter mätlängd och ± 1,2 mm vid 0,25 meter mätlängd. Tillse att undergolvet är sugande samt rent och fritt från damm olja, fett, färg eller andra orenheter. Limma cellplastisoleringen med LK Kiilto Flytfix blandat med vatten. Är underlaget inte sugande, t.ex. mot en keramiksatt betongyta blandas LK Kiilto Flytfix istället med LK Kiilto Fixbinder. Dra ut limmet med en spackel, arbeta in fixet ordentligt innan du kammar upp fixet. Använd kamstorlek 6-8 till skivan. Lägg dit skivan och tryck ned skivan ordentligt i fixet. Efter utförd limning av cellplastisoleringen primas isoleringens ovansida med LK Kiilto Start primer. Torktid 1-2 h. Montera golvvärmelister och golvvärmerör, se rubriker nedan. Fäst golvvärmelisterna med LK Rörhållarbygel kort ner i isoleringen, åtgång ca 3-4 rörhållarbyglar per golvvärmelist. Lägg på LK Armeringsnät 70x70x2,5 mm. Låt nätmattorna överlappa varandra med min. 70 mm. Täck installationen med LK Kiilto Rot- och Värmegolvspackel min. 20 mm. LK Golvvärmelist 8 mot befintligt golv med cellplastisolering med min. kvalitet S80 (fast konstruktion). Ytskikt Parkett- eller laminatgolv Ytan täcks med ångspärr (åldersbeständig plast) och därefter med lumppapp eller cellfoam. Ovangolvet monteras enligt golvleverantörens anvisning samt vid trägolv med beaktande av GBRs riktlinjer för trägolv på golvvärme. Rådgör alltid med LK vid golvtjocklekar över 25 mm. Plast- eller linoleummatta Läggs enligt respektive leverantörs anvisningar. Vid våtutrymmen beakta gällande krav samt GVKs branschriktlinjer. Keramik eller natursten Läggs enligt respektive leverantörs anvisningar. Vid våtutrymmen ska tätskikt monteras i enlighet med gällande krav samt BKRs branschriktlinjer. 12 SE.33.I

13 Montering av LK Golvvärmelist Börja monteringen med att lägga ut LK Golvvärmelist tvärs slingriktningen. Vid vändzoner läggs listen min. 150 mm från vägg vilket ger nödvändig plats för rörvändningen. Resterande avstånd mellan vändzonerna fylls med ytterligare listrader med ett inbördes avstånd på max 500 mm. (Se bild 4.) Bild 4. Förläggning av LK Golvvärmelist. Golvvärmelisten ska fästas mot underlaget med skruv eller spik för underlag i trä eller betong alternativt med LK Rörhållarbygel kort för underlag av cellplastisolering. OBS! Golvvärmeslingan ska inte läggas där infästning mot golv ska ske, t.ex. golvmonterad WC-stol. Röranslutning med kopplingssystem LK PushFit 8 Förse de utvändiga gängorna LK Dubbelnippel G15 med gängtejp. Montera dubbelnipplarna på shuntens golvvärmeanslutningar (12) och (13). Montera därefter LK PushFit 8 Quattro på dubbelnipplarna. Därpå monteras golvvärmeröret enligt nedan: 1. Klipp röret rakt med LK Rörsax. För in stödhylsan i röret och skjut in röret i kopplingen tills det tar stopp, ca 2 cm. 2. Var noga med att röret är inskjutet till stoppläget. Anslutningen är nu tät. De rostfria tänderna griper nu tag i röret och förhindrar att det kan glida ut. O-ringen tätar förbandet. 13 SE.33.I

14 3. Kontrollera anslutningen genom att dra i röret. Kontroll ska alltid utföras innan systemfyllnad. 4. Använd de bipackade LK PushFit 8, Plugg för att täta icke använda utgångar på LK PushFit 8, Quattro. Demontering av rör/koppling Tillse att systemet är trycklöst. Röret kan lösgöras från kopplingen genom att föra upp den svarta ringen upp mot kopplingen varpå röret kan dras ur. Rördragning Dra golvvärmeröret rakt ned från LK Minishunt M60 mot golvet. I vinkeln mellan vägg och golv monteras LK Rörböjningsstöd på röret för att få en snäv och fixerad böj. (Se bild 7.) Bild 7. Montering av LK Rörböjningsstöd. 14 SE.33.I

15 Trampa ned röret i golvvärmelisten enligt bild 8. Börja slingdragningen längs ytterväggen och arbeta dig inåt rummet. Då kommer det varmaste vattnet att möta den kallaste ytan i rummet. Golvvärmerörets tilloppsledning läggs ca 50 mm från vägg. I fortsättningen läggs röret med ett inbördes röravstånd på 120 mm. Se till att röret sitter ordentligt fast i golvvärmelisten och att röret i vändningarna inte böjs uppåt. När hela golvytan är täckt med golvvärmerör (max 45 m rör per slinga) ska golvvärmeslingans retur anslutas mot minishuntens retur (13) (Se instruktion ovan.) Om röret behöver kapas ska det ske med rörsax eller mattkniv. Observera att snittet ska vara vinkelrätt och snittytan ren och slät. Se till så att slingorna blir ungefär lika långa. Om längden varierar allt för mycket kommer det leda till att golvytan kommer att bli ojämnt varm. Gör gärna en enkel skiss innan rördragningen påbörjas. Tips! Arbetsmomentet underlättas om man är två personer. Den ena personen går före med rörrullen och den andra personen går efter och trampar ned röret i listen. 15 SE.33.I

16 Bild 8. Principskiss för rördragning., Idrifttagande (Arbetsmomentet bör utföras av fackman.) Genomspolning och avluftning Spola igenom systemet med vattentryck (kranvatten) för att avlufta och avlägsna eventuella föroreningar, enligt nedanstående moment. 16 SE.33.I

17 Stäng mot primärsidan genom att vrida termostatventilen (3) på LK Minishunt M60, medsols tills den stänger helt, samt skruva ventilens (2) båda insexspindlar (stor och liten) medsols tills de stänger helt. Skruva av skyddslocket på returventilen (7) och skruva insexspindeln medsols tills den bottnar. Skruva åter på skyddslocket. Skruva av proppen på position (8) och montera dit den bipackade dubbelnippeln. Täta gängan med gängtejp. Anslut sedan en trädgårdsslang mellan vattenkran och dubbelnippeln. Montera den genomskinliga plastslangen på avluftningsventilen (9). Placera en hink under plastslangens mynning. Sätt på kranvattnet. Spola igenom golvvärmeslingan genom att öppna avluftningsventilen (9) med hjälp av den vita luftnyckeln (se bild 9). Spola igenom systemet tills vattnet är fritt från luft. Stäng av kranvattnet. Stäng sedan avluftningsventilen med luftnyckeln. Demontera sedan trädgårdsslangen från vattenkranen. Observera att en del vatten kan rinna ut. Demontera trädgårdsslangen samt dubbelnippeln ifrån minishunten. Återmontera sedan proppen på position (8). Öppna mot primärsidan genom att vrida termostatventilen (3) motsols tills den öppnar helt, samt skruva ventilens lilla insexspindel (2) motsols tills den bottnar. OBS! Vid 2-rörssystem ska den stora insexspindeln fortfarande vara inskruvad helt. Vid 1-rörssystem ska den stora insexspindeln skruvad motsols ett par varv tills rätt temperatur uppnås till radiatorn. Primärsidan kan nu avluftas genom att öppna avluftningsventilen (9) med hjälp av luftnyckeln. När all luft är borta, stäng avluftningsventilen. Avsluta avluftningsprocessen genom att skruva av skyddslocket på returventilen (7) och skruva insexspindeln motsols tills den bottnar. Skruva åter på skyddslocket. Cirkulationspumpen får aldrig köras torr, se till att anläggningen är väl luftad före idrifttagande. Se ovan angående luftning. Bild 1. LK Minishunt M SE.33.I

18 Bild 9. Avluftning med plastslang och luftnyckel. Täthetsprovning Innan rören täcks med flytspackel ska alla anslutningar kontrolleras så att det inte förekommer något läckage. Även röret ska kontrolleras så det inte har skadats under installationen. När alla kopplingar och rör är kontrollerade kan rören spacklas in. Elinstallation Inkoppling av cirkulationspump ska utföras av behörig elinstallatör. Uppstart Innan golvvärmen startas för första gången ska man se till att flytspackel och eventuell fix och fog har torkat ur ordentligt. Se respektive leverantörs rekommenderade torktider. Vid keramisk golvbeklädnad får golvvärmen kopplas på först 28 dygn efter avslutad fogning. Temperaturen i golvvärmeslingan ökas med 5 C per dygn tills önskad rumstemperatur uppnås. 18 SE.33.I

19 Grundinställning Kontrollera att LK Minishunt M60:s grundinställning är rätt enligt följande: Ställ in temperaturbegränsaren (6) enligt tabell 1. Normal inställning är ca 50 C. Ställ in termostatventilen (3) på önskad nivå enligt tabell 2. Inställning av temperaturbegränsaren för golvvärmens framledningstemperatur Inställningsvarv från öppet max. temp. läge 0,0 65 C 0,5 57 C 1,0 50 C 1,5 43 C 2,0 35 C Tabell 1. Inställning av termostat med kapillärrörsförbunden givare Markering på termostat Rumstemperatur 1 8 C 2 14 C 3 20 C 4 26 C 5 32 C Tabell 2. Felsökning Radiatorerna efter LK Minishunt M60 blir inte varma vid 1-rörssystem LK Minishunt M60 levereras i 2-rörssutförande. För 1-rörssystem måste omkoppling ske genom att den yttre insexspindeln (2) skruvas ut tills dess att rätt temperatur uppnås till radiatorerna. Golvvärmekretsen blir inte varm Kontrollera att ventilerna (2), (3), (6) och (7) är öppna enligt följande: Ventil (2) (vid 1-rörssystem) Kontrollera att den lilla insexspindeln är fullt utskruvad (motsols) samt att den stora insexspindeln är utskruvad ett par varv (motsols). (vid 2-rörssystem) Kontrollera att den lilla insexspindeln är fullt utskruvad (motsols) samt att den stora insexspindeln är fullt inskruvad (medsols). Ventil (3) Kontrollera att ventilen är inställd enligt tabell 2, under rubrik Grundinställning. Ventil (6) Kontrollera att inställningen på maxbegränsningsventilen är rätt inställd enligt tabell 1, under rubrik Grundinställning. Ventil (7) 19 SE.33.I

20 Kontrollera att ventilen är fullt utskruvad (motsols). Kontrollera att cirkulationspumpen (11) fungerar. Är ovan injusteringar gjorda och det ändå inte kommer värme till golvvärmekretsen, kan detta tyda på att trycket från primärsidan är för lågt. Börja med att kontrollera om hastigheten på primärsidans cirkulationspump kan ökas. Hjälper inte detta kan minishuntens cirkulationspump hjälpa till att dra vatten från primärsidan till golvvärmesidan genom att stegvis stänga VF-ventilens insexspindel (10) (motsols), tills rätt temperatur uppnås. Teknisk Data Max driftstryck Driftstemperatur sekundärt Omgivande temperatur Cirkulationspump Ventilkapacitet 0,6 MPa C max. +35 C Grundfos UPS ES 1 fas 230V, 50Hz, 60W, 0,27A KVS 1, 12, med självverkande termostat Kv 0,51 Kapacitetsdiagram Bild 11. Kapacitetsdiagram för LK Minishunt M60. Produktöversikt, lim, primer och avjämningsmassa Nedanstående produkter är utprovade till LK Golvvärmesystem 8 mm. Andra produkter/fabrikat för golvuppbyggnad kan användas i samråd med leverantören. 20 SE.33.I

21 LK art.nr Produktnamn Används till Anmärkning Åtgång Kiilto Flytfix, 20 kg Limning av cellplastskiva För sugande underlag: Blanda 2-3 kg/m 2 4,0-4,2 l vatten med 20 kg Flytfix. För ej sugande underlag: Blanda 5 l Fixbinder med 20 kg Flytfix Kiilto Start Primer, 3 Primning av undergolv och Kombineras endast med Kiilto 1l/10 m 2. liter cellplast produkter På lättbetong 2,5 l/10m Kiilto Fixbinder, 5 literlimning av cellplastskiva Blanda 5 l Fixbinder med 20 kg Flytfix Kiilto Rot- & Ingjutning av golvvärmerör Används endast med Kiilto Start Värmegolvspackel, samt till falluppbyggnad Primer 20 kg 8912 Armeringsnät, 70x70x2,5 1800x600 mm Förstärkning Till underlag av spånskiva och cellplast 5 l/20 kg Flytfix 1,7 kg/m 2 /mm 0,65 st/m 2 21 SE.33.I
