2 2 Gratulerar till att du har blivit ägare till denna väldesignade bärbara pekdator. Denna alldeles nya, förstklassiga bärbara pekdator kommer att ge dig en utmärkt och professionell användarupplevelse. Vi är stolta över att kunna säga till våra användare att denna produkt har testats noggrant och certifierats för en ojämförlig pålitlighet och kundtillfredsställelse. Uppackning Öppna först förpackningen och kontrollera noga alla delar. Kontakta omedelbart din lokala återförsäljare om någon av delarna är skadad eller saknas. Spara förpackningen och förpackningsmaterialet för eventuella framtida transportbehov. Förpackningen bör innehålla följande delar: Bärbar pekdator Snabbstartsguide AC/DC-adapter och nätkabel Skyddsfodral (tillval) Tillbehören ovan kan Allt-i-ett program-cd, med den kompletta versionen av användarhandboken, drivrutiner, hjälpprogram och valfri återställningsfunktion m.m. komma att ändras utan föregående meddelande.

Vi är stolta över att kunna säga till våra användare att denna produkt har testats noggrant och certifierats för en ojämförlig pålitlighet och kundtillfredsställelse.

3 3 Specifikationer Fysiska egenskaper Mått Vikt 271 (B) x 183 (D) x 15,5 (H) mm 830 g med batteri Processor Processortyp Process Särskilt meddelande AMD Desna Z -01-serie 40nm Vilken processor som är installerad i denna produkt beror på vilken modell du har köpt. Kontakta en lokal återförsäljare för detaljerad information. Minne Minne DDR MHz SO-DIMM X 1 Max. Upp till 4GB (tillval) Förvaring (uppräknade föremål kan variera beroende på den modell du har köpt) SSD (Solid-State Disk) 32GB/ 64GB (tillval) Särskilt meddelande Vilken SSD som är installerad i denna produkt beror på vilken modell du har köpt och kan ändras utan föregående meddelande.

Minne Minne DDR3 1066 MHz SO-DIMM X 1 Max.

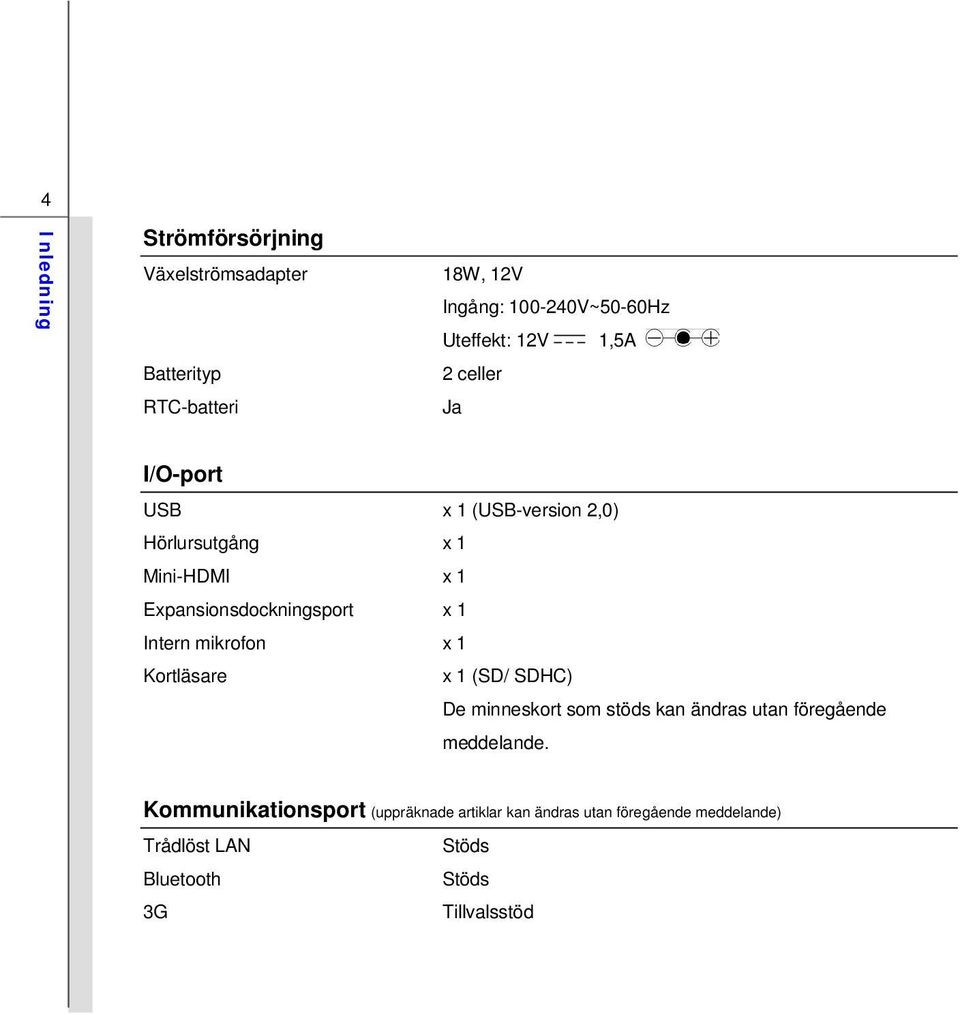

4 4 Strömförsörjning Växelströmsadapter Batterityp RTC-batteri 18W, 12V Ingång: V~50-60Hz Uteffekt: 12V 1,5A 2 celler Ja I/O-port USB x 1 (USB-version 2,0) Hörlursutgång x 1 Mini-HDMI x 1 Expansionsdockningsport x 1 Intern mikrofon x 1 Kortläsare x 1 (SD/ SDHC) De minneskort som stöds kan ändras utan föregående meddelande. Kommunikationsport (uppräknade artiklar kan ändras utan föregående meddelande) Trådlöst LAN Stöds Bluetooth Stöds 3G Tillvalsstöd

mikrofon x 1 Kortläsare x 1 (SD/ SDHC) De minneskort som stöds kan ändras utan föregående meddelande.

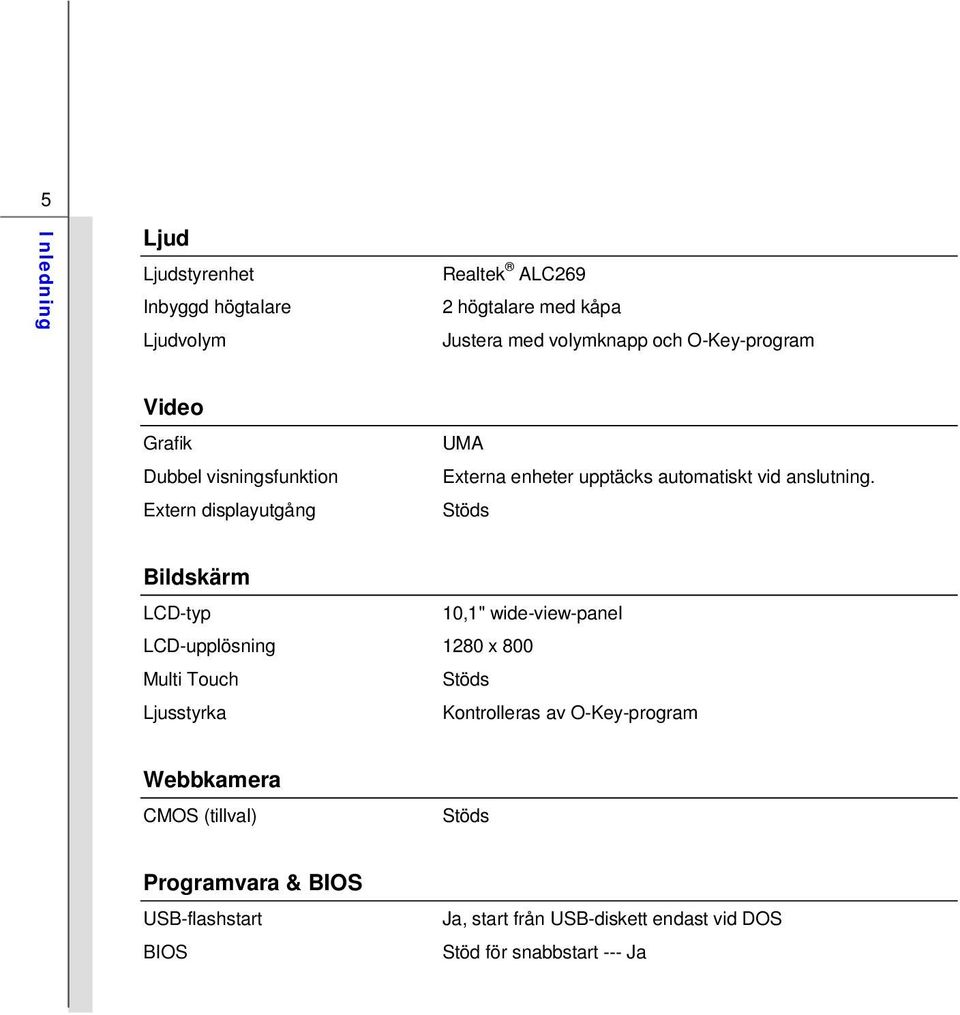

5 5 Ljud Ljudstyrenhet Inbyggd högtalare Ljudvolym Realtek ALC269 2 högtalare med kåpa Justera med volymknapp och O-Key-program Video Grafik Dubbel visningsfunktion Extern displayutgång UMA Externa enheter upptäcks automatiskt vid anslutning. Stöds Bildskärm LCD-typ 10,1" wide-view-panel LCD-upplösning 1280 x 800 Multi Touch Stöds Ljusstyrka Kontrolleras av O-Key-program Webbkamera CMOS (tillval) Stöds Programvara & BIOS USB-flashstart BIOS Ja, start från USB-diskett endast vid DOS Stöd för snabbstart --- Ja

Stöds Bildskärm LCD-typ 10,1" wide-view-panel LCD-upplösning 1280 x 800 Multi Touch Stöds Ljusstyrka Kontrolleras av

6 6 TPM TPM Särskilt meddelande Stöds Microsoft TPM Bitlocker-funktion är endast tillgänglig i Windows 7 Ultimate, Enterprise och högre utgåvor Annat G-sensor Uppfyllda krav Stöds WHQL

7 7 Produktöversikt Detta avsnitt beskriver den bärbara pekdatorns grundläggande funktioner. Det lär dig mer om enhetens utseende innan du börjar använda den. Enheten som visas här kan skilja sig från den du har köpt Dessa illustrationer visas endast i referenssyfte

Det lär dig mer om enhetens utseende innan du börjar använda den.

8 8 1. Strömbrytare Se följande tabell för utförlig beskrivning av strömläge. Strömläge Från Metod Till drift vänteläge Håll in strömbrytaren i 6 Avstängning sekunder viloläge drift Håll in strömbrytaren i 2 vänteläge, viloläge eller strömavstängning sekunder (Enligt användares förinställning under strömalternativ) vänteläge viloläge strömavstängning Håll in strömbrytaren i 2 sekunder tills vibrationen märks och släpp sedan drift OBS: Avstängd skärm till påslagen skärm kan aktiveras genom att man klickar på skärmen eller trycker kort på strömbrytaren. 2. Främre/ bakre webbkamera Den inbyggda främre/bakre webbkameran kan användas för fotografering, videoinspelning eller vid konferenssamtal samt med andra interaktiva program.

(Enligt användares förinställning under strömalternativ) vänteläge viloläge strömavstängning Håll in strömbrytaren i 2 sekunder tills vibrationen märks och släpp sedan drift OBS:

9 9 3. Fläkt Fläkten är avsedd att kyla systemet. BLOCKERA INTE fläkten. 4. Statusindikator Strömindikator Lyser vitt när enheten är påslagen. Blinkar vitt om batteriet inte fungerar och batteribyte rekommenderas. Rådgör med återförsäljaren om inköp av batteri motsvarande den av tillverkaren rekommenderade typen. Indikatorlampan slocknar när enheten stängs av. Batteristatus Lyser grönt när batteriet laddas. Blinkar grönt när batteriet är svagt. Batteriets indikatorlampa släcks när batteriet är fulladdat eller när AC/DC-adaptern kopplas ur. 5. Mini HDMI-kontakt HDMI (High Definition Multimedia Interface) är en ny gränssnittstandard för datorer, skärmar och elektroniska komponenter för konsumenter som stödjer standarden, förbättrad och högdefinitionsvideo, plus digitalt multikanalsljud i en enda kabel.

Indikatorlampan slocknar när enheten stängs av. Batteristatus Lyser grönt när batteriet laddas. Blinkar grönt när batteriet är svagt.

10 10 6. Multi Touch-skärm Denna bärbara pekdator har en användarvänlig Multi Touch-skärm på vilken användare kan använda hand- och fingergester för att interagera med multimediainnehåll, spela spel, läsa e-böcker, komma åt dokument, skapa specialeffekter, redigera konst och fotografier och till och med surfa på internet på ett helt unikt och övertygande sätt. 7. Anslutningsport för dockningsstation Denna port tillhandahålls för att ansluta en dockningsstation som ger den bärbara pekdatorn ytterligare flexibilitet och utbyggbarhet. Användare kan ansluta en kompatibel dockningsstation till denna port för att få extra anslutningsgränssnitt. 8. Strömanslutningskontakt För anslutning av strömadapter och strömförsörjning för denna bärbara pekdator. 9. SIM-kortfack (tillval) Sätt i SIM-kortet rättvänt i SIM-kortplatsen som finns i den bärbara pekdatorn. Kontakta din Internetleverantör för frågor om Internetuppkoppling. 10. G-sensorlås Denna tangent aktiverar/inaktiverar G-sensorvisningens rotationsfunktion.

Anslutningsport för dockningsstation Denna port tillhandahålls för att ansluta en dockningsstation som ger den bärbara pekdatorn ytterligare flexibilitet och utbyggbarhet.

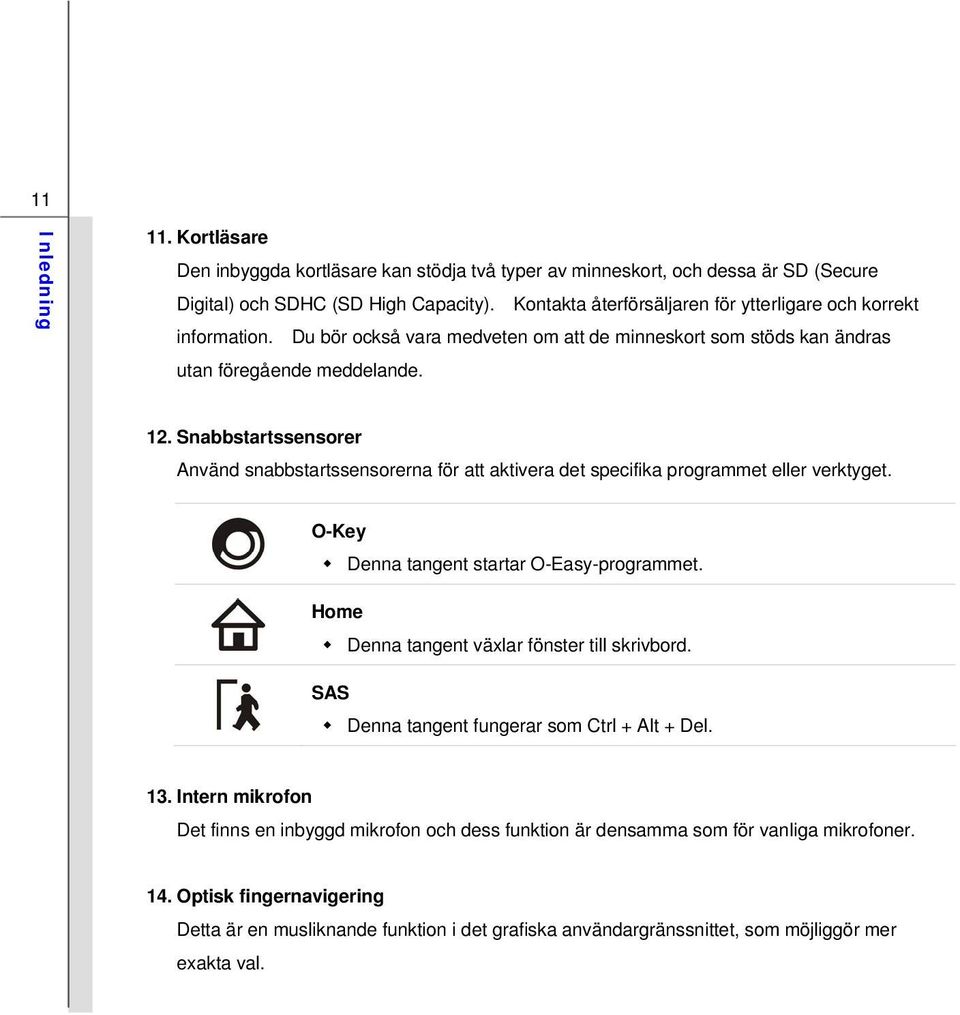

11 Kortläsare Den inbyggda kortläsare kan stödja två typer av minneskort, och dessa är SD (Secure Digital) och SDHC (SD High Capacity). Kontakta återförsäljaren för ytterligare och korrekt information. Du bör också vara medveten om att de minneskort som stöds kan ändras utan föregående meddelande. 12. Snabbstartssensorer Använd snabbstartssensorerna för att aktivera det specifika programmet eller verktyget. O-Key Denna tangent startar O-Easy-programmet. Home Denna tangent växlar fönster till skrivbord. SAS Denna tangent fungerar som Ctrl + Alt + Del. 13. Intern mikrofon Det finns en inbyggd mikrofon och dess funktion är densamma som för vanliga mikrofoner. 14. Optisk fingernavigering Detta är en musliknande funktion i det grafiska användargränssnittet, som möjliggör mer exakta val.

Snabbstartssensorer Använd snabbstartssensorerna för att aktivera det specifika programmet eller verktyget. O-Key Denna tangent startar O-Easy-programmet.

12 Höj / sänk volymen Höj volymen Sänk volymen Tryck på Volume Up (Höj volymen) eller Volume Down (Sänk volymen) för att höja eller sänka ljudet. För att avgöra ljudfunktionsstatus, se ikonen som visas på bildskärmen. 16. Hörlursutgång För anslutning av högtalare eller hörlurar. 17. USB-port Via USB 2.0-porten kan du ansluta externa enheter med USB-gränssnitt, t.ex. mus, tangentbord, modem, bärbara hårddiskar, skrivare m.m. OBS: Se till att en extern strömadapter är ansluten till din externa optiska lagringsenhet.

sänka ljudet. För att avgöra ljudfunktionsstatus, se ikonen som visas på bildskärmen. 16.

13 13 Dockningsstation (tillval) Översikt A B C D E F D A Strömanslutningskontakt D USB-port B HDMI-kontakt E Mikrofonkontakt C RJ-45 anslutningskontakt F Hörlursutgång

14 14 Ansluter växelström till dockningsstation (tillval) OBS: När du arbetar med dockningsstationen (tillval), anslut alltid USB-enheter (som t.ex. ODD & HDD) med externa strömadaptrar.

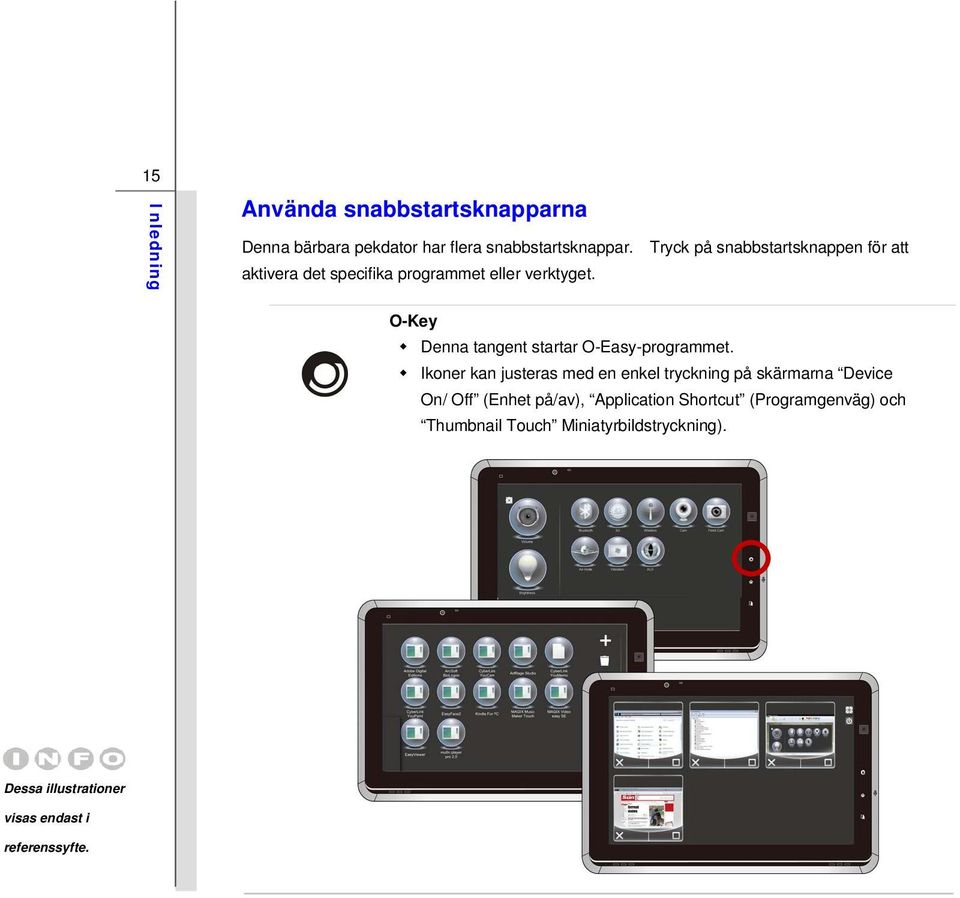

15 15 Använda snabbstartsknapparna Denna bärbara pekdator har flera snabbstartsknappar. Tryck på snabbstartsknappen för att aktivera det specifika programmet eller verktyget. O-Key Denna tangent startar O-Easy-programmet. Ikoner kan justeras med en enkel tryckning på skärmarna Device On/ Off (Enhet på/av), Application Shortcut (Programgenväg) och Thumbnail Touch Miniatyrbildstryckning). Dessa illustrationer visas endast i referenssyfte.

O-Key Denna tangent startar O-Easy-programmet.

16 16 Hem Denna tangent växlar aktuella fönster till skrivbordet. SAS Denna tangent fungerar som Ctrl + Alt + Del.
