1 Sätter vår omgivning I nytt ljus! HELHETSLÖSNINGAR INOM LED-BELYSNING FLEXIBEL SNABB PÅLITLIG MED KVALITE

2 Sätter vår omgivning I nytt ljus! Swefico AB - Kortfakta FÖRSÄLJNING AV UTOM- OCH INOMHUSBELYSNING SEDAN 2010 LEVERANTÖRER ENBART FRÅN EU-OMRÅDET STANDARD-, SKRÄDDARSYDDA- OCH ARKITEKTONISKA ARMATURER STYRSYSTEM OCH INTEGRERADE ARMATURLÖSNINGAR BELYSNINGSSTOLPAR OCH MASTER KOSTNADSFRIA LJUSBERÄKNINGAR OCH LAY-OUTS OMSÄTTNING 2017/18: 17 MSEK (SWE & FI) DOTTERBOLAG I FINLAND, MARS 2018

3 Sätter vår omgivning I nytt ljus! Swefico AB urval av kunder & samarbetspartners

4 Sätter vår omgivning I nytt ljus! Infrastuktur urval av referenser och lösningar 1. GC-TUNNLAR 5. STANDARD ARMATURER FRÅN 2. VÄGTUNNLAR OCH VÄGPORT 6. INTEGRERAT OCH SKRÄDDARSYTT FRÅN 3. TERMINAL- OCH STATIONSMILJÖER 7. BROAR OCH VÄGBELYSNING 4. BIL- OCH CYKELPARKERING 8. VARFÖR INVESTERA I BB LIGHTPIPE?

5 1. GC-TUNNLAR

6 Ingen bländning och jämn ljusbild IK10+: står emot vandalism IP66: tål smuts och mkt lätt rengöra Snabbt att installera Över 300 st installationer i Sverige EVO - armatur Standard Sundsvall / Kalix (rörtunnel) Montering dikt-i-tak / i skena

7 EVO - armatur Standard Uppsala / Örebro Montering dikt-i-tak

8 EVO - armatur Standard Täby / Helsingfors Montering mha 45 gr fästen

9 EVO - armatur Standard Örebro, med konst före / efter armaturbyte (teknik)

10 EVO - armatur Standard Helsingfors, med konst Montering dikt-i-tak

11 EVO - armatur Standard Vanda, målade väggar Montering dikt-i-hörn

12 2. VÄGTUNNLAR OCH VÄGPORT

13 EVO & HLO - armaturer Stuvsta, Huddinge, 193 m Standard Natrium -> LED, Juli 2018

14 EVO & HLO - armaturer Stuvsta, Huddinge, 193 m Standard Montering: dikt & ramp, Juli 2018

15 EVO - armaturer Standard 6m Täby C, 300 m / Saltsjöbaden, 125m Montering: dikt i tak o vägg / 45 gr fästen

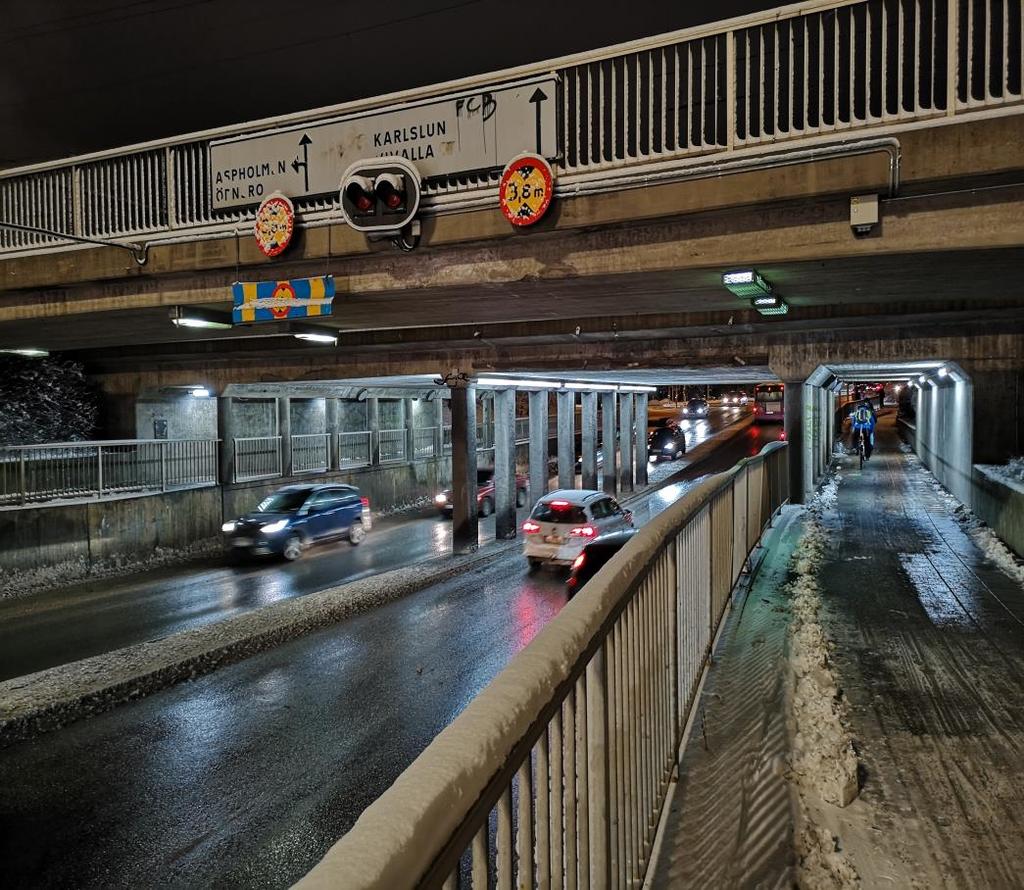

16 EVO & ECO - armaturer Standard (kombo, GC & Väg) Uppsala / Örebro Hörnmontage mha 45 gr fästen

17 EVO - armatur Standard Upplands Väsby / Landvetter Dikt-i-hörn montage

18 EVO & HLO - armaturer Liege (Be), 550 m Standard Montering: dikt i skena& ramp, 2017

19 EVO & XLO - armaturer Porte de Haul, Bryssel, 2 x 750 m Standard och Integrerade nödljus Nedpendlat, Dec 2018

20 3. TERMINAL- OCH STATIONSMILJÖER

21 ca 1.7 km belysning fördelat på 5 st belysningslinjer (3+2), körbanor 180 st, 1.3m, HLO; entreområde 69 st, 4m, EVO; varav 3 st med integrerad nödljusmodul 195 st, 6m, EVO, varav 39 st med integrerad nödljusmodul Ingen bländning, IP66:/IK10+, tål smuts och vandalism Snabbt att installera och mycket lätt att underhålla EVO & HLO - armaturer Ainoa köpcentrum, Esbo (Fi) standard & integrerat nödljus Bussterminal, Mars 2019

22 LAY-OUT EVO & HLO - armaturer Ainoa köpcentrum, Esbo (Fi) standard & integrerat nödljus Bussterminal, Mars 2019

23 EVO - armatur Ainoa köpcentrum, Esbo (Fi) standard, nedpendlat ett av ingångarna till centrat, Mars 2019

24 LAY-OUT EVO - armatur Ainoa köpcentrum, Esbo (Fi) standard, nedpendlat ett av ingångarna till centrat, Mars 2019

25 2 st plattformar om ca 250 m åt Mälartåg EVO, 4 m och 6 m armaturer Ingen bländning IP66: Står emot fett & oljor IK10+: Står emot stötar & underhållsenheter Separata Klass II armaturer Wieland kopplingar 84 x 6m EVO bi 68 x 4m EVO mono Säkerhetsfästen 76 nödljusmoduler EVO - armatur Eskilstuna, Gredby standard underhåll av tåg, Juni 2018

26 Separata Klass II armaturer Wieland kopplingar 84 x 6 m EVO bi 68 x 4 m EVO mono Säkerhetsfästen 76 nödljusmoduler EVO - armatur standard & integrerat nödljus Kongres, Bryssel tågstation, plattform

27 Efter vägg: - kontnuerlig linje, 18 x 12m EVO mha 45 fästen Väntkur: - enstaka armaturer, 8 x 1.5m ECO EVO - armatur standard & med 45 gr montering Mortse Goud (Be) tågstation, plattformar

28 Retrofit, byte Retrofit av belysning olemassa olevaan rakenteeseen ja kaapelointiin, 1.5m Till och i befintlig valaisimet konstruktion Neljä riviä 1.4m EVO valaisimia, yhteensä kpl st 1.4 m EVO (innan 1.5m armaturer) EVO - armatur skrädadrsytt Plug in Bryssel, Midi tågstation, plattformar

29 EVO - armatur standard Bryssel Zuid rulltrappor, tågstation

30 EVO - armatur standard Bryssel korridorer, inomhus, T-bana

31 4. BIL- och CYKELPARKERING

32 EVO armatur Intendenten, Kungälv 2 ljusrader / körbana, vy utsida & plan 2 Dec 2018, 600 platser

33 EVO armatur Intendenten, Kungälv 1 ljusrad / körbana, ramp & plan 3 Dec 2018, 600 platser

34 EVO armatur Palissaden, Kungälv 2 p-plan, 1 ljusrad per körbana Nov 2017, 215 platser

35 EVO-armatur Däcket, Västerås 1 ljusrad mellan balkar, nedpendlat Juli 2018, 550 platser

36 EVO armatur Mörby Centrum, Danderyd 2 tvärställda rader / körbana, ramp & plan 3 Jan 2018, 860 platser

37 EVO armatur standard Frölunda Torg, V:a Frölunda montering, dikt-i-tak & i stege

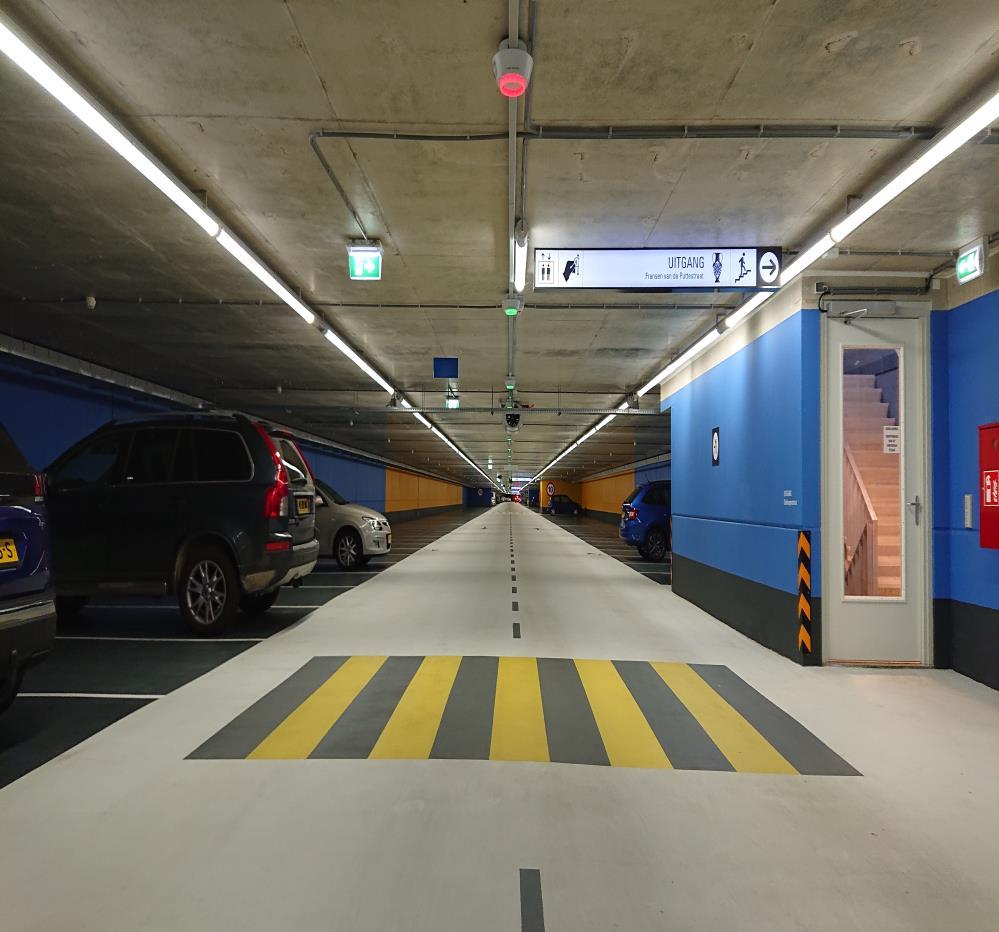

38 EVO armaturer ingång t p-hus under en kanal Delft (NL) Prinsehonfgarage, 661 platser

39 Ingen bländning IP66: tål smuts och mkt lätt rengöra IK10+: står emot vandalism Snabbt att installera EVO armatur Cykelparkering Inom eller utomhus

40 37 x 4m armaturer 5 st kontinuerliga ljuslinjer 166 st cykelplatser EVO - armatur Ainoa köpcentrum, Esbo (Fi) standard, nedpendlat cykelparkering, färdig hösten 2019

41 LAY-OUT EVO - armatur Ainoa köpcentrum, Esbo (Fi) standard, nedpendlat cykelparkering, färdig hösten 2019

42 BB LEDlightpipe HLO 5. STANDARD ARMATURER

43 Drivdonshus IK10+ Led modul 1,2 ell 4 per armatur 18 keramiska LEDs Ljustub Polykarbonat med reflekterande & prismabaserad 3M folie, IK10+ Tät konstruktion, IP66 Led drivdon HQ Philips Xitanium 40, 75 ell 150 Watt Bärande profil Anodifierad aluminum Avleder värme Monteringsfäste Rostfritt stål Armaturen klickas i och popnitas fast Plug & Play kopplingar Integrerad kablage och anslutning 3 fas, 1 jord, 1 neutral + 2 Dalitrådar EVO armatur konstruktion

44 Standard versioner => EVO, 4m och 6m långa ljustuber: Wired = monteras efter varandra i en ljuslinje End = monteras i slutet av en ljuslinje (eller stan-alone) E4W2 = 4m, mono * E6W2 = 6m, mono E4E2 = 4m, mono E6E2 = 4m, mono E4W4 = 4m, bi** E6W4 = 6m, bi E4E4 = 4m, bi E6E4 = 4m, bi Skräddarsytt: 8m, 12m eller integreringar efter projektets behov alt önskemål Tillbehör: Start- och kopplingskablar samt olika slags fästen Installation: mest förekommande... långa, kontinuerliga ljuslinjer *Mono = 1 LED modul / tub (78W / lm) **Bi = 2 LED moduler / tub (155W / lm) EVO - armatur grundfakta

45 1 till 1 montering eller i skräddarsydda ramper 1.3 m, 155W, lm, Nichia high power leds För entre områden; vägtunnlar och terminaler Klass II, 5.000K, IK 10+ och IP66 HLO armatur grund fakta

46 Stand-alone, 1 till 1 - montering 1.55 m och 40W Nybyggnads- och renoveringsprojekt Stand-alone, 1 till 1 - montering 1.55 m och 40W Miljöer m explosionsrisk ECO- och ATEX armaturer Grund fakta

47 6. INTEGRERAT & SKRÄDDARSYTT

48 EVO - armatur GC-tunnel, Uppsala, nov 2017 integration => belysning & högtalare montering mha 45 gr vinklar

49 Utöver belysning... 3 funktioner: musik, sändning, röst varning: evakuering genom tal (EN54-24) Högtalare, kablage och isolatorer är integrerade i ljuslinjen IP54 och 15W med 100V linjetransformator Fördelar Snabb och kostnadseffektiv installation samt mkt lågt underhåll Enhetlig, industriell och modern design EVO - armatur integration => belysning & högtalare GC-tunnlar och stationsmiljöer m.m.

50 Ingen bländning IP66: Står emot fett & oljor IK10+: Står emot stötar & underhållsenheter Med combi-kabel: Ström och kontroll i 1 kabel 840 st 1.5m ECO - armaturer 1700 st specialfästen ECO - armatur skräddarsytt => fästen & spec.kabel Delta (Be) underhåll, T-banetåg/vagnar

51 EVO - armatur skräddarsytt => Encastre Stationer m.m. inom- o/e utomhus

52 Skräddarsytt, 2, 3 eller 4 armaturer infällda IK10+ => vandalsäkert IP66 och konstruktion => enkelt att underhålla & rengöra EVO - armatur skräddasytt => Encastre Bryssel olika T-bane nedgångar

53 EVO - armatur skräddasytt => Plug In Bryssel stationsmiljöer, tåg/t-bana

54 EVO - armatur skräddasytt => Plug In T-banan i Bryssel ovanför/vid rulltrappor

55 Byte av drivdon stör ej flöden/trafik EVO - armatur skräddarsytt => externa drivdon & blått ljus Bryssel rulltrappa / hiss (platform<=>gatuplan)

56 Generellt Integrerade kamerasensorer klickas enkelt ovanför armaturrad Guidningskablage (IP, ström) monteras mha specialfäste och kabelränna Fördelar Snabb och effektiv installation Trygg parkering och säkerhet Låg el-förbrukning och underhåll Ny, unik! industriell design Ökar intäkter och parkeringsupplevelsen EVO - armatur integration => belysning & p-guidning Parkeringshus

57 EVO - armatur integration => belysning & p-guidning Parkeringshus Kustwijk (NL) / IKEA, Mons (Be)

58 EVO - armatur integration => stand alone p-guidning och högtalare Parkeringshus Delft (NL)

59 7. BROAR OCH VÄGBELYSNING (INKL STOLPAR)

60 Gatubelysning, bro Vitt ljus, armaturhöjd 8m Seskaröbron Haparanda

61 Skräddarsytt, Gångbro över E4 4 st W60D6, Red Rotebro

62 Skräddarsytt, Vattenrondellen RGB(w) och styrning 3 st ståltavlor

63 Skräddarsytt, Helsingfors (Fi) Vitt ljus (4.000K) och styrning

64 Skräddarsytt, Esbo (Fi) RGB (w) och styrning

65 Skräddarsytt, Kittilä (Fi) Vitt och RGB

66 Skräddarsytt, Uleåborg (Fi) RGB (w) Damm

67 Stolpar eftergivliga / dekorativa Älvbrovägen, Luleå (TRV) / Riga

68 Stolpar (stål, även i aluminium) master/ koniska / cylindriska - även skräddarsydda

69 Väg-, gatu- och park armaturer effekt 8W-182W / monteringshöjd 4m-12m Flertal leverantörer och standard- eller skräddasytt

70 Gatuarmaturer, (lina/stolpe/vägg) Flat link / Agathos

71 Gatuarmaturer Ypsilon / Seven & Brick

72 8. VARFÖR INVESTERA I BB LIGHTPIPE?

73 Varför investera i LED och belysningslösningar från... Unik ljusåtergivning, miljövänlighet, besparing i energi och Jämn ljusfördelning och ingen bländning ger ökad trygghet Steglös dimring / ljusstyrning, DALI, %, oavsett omgivningstemperatur, minskar elförbrukning och kostnader Snabb installation mha. färdigdraget kablage, plug & play minskar både på installationstid och kostnader Tillverkat av återvinningsbara och högkvalitativa delar, varken PVC, kvicksilver eller annat miljöfarligt har nyttjats Integration sparar på installation, elförbrukning och underhåll. En enhetlig och tilltalande design förbättrar både upplevelse och nyttjande samt ökar säkerheten kostnader ger en med mycket bra totalkalkyl Miljö- och kvalitetscertifierad, Cradle-to-Cradle & DEKRA Slagtålig armatur (IK10+) sparar på miljöbelastande och dyrbara ljusutbyten Slät och tät konstruktion (IP66) innebär en enkel och snabb rengöring som sparar tid & pengar Olika armaturtyper med möjlighet till skräddarsytt kan uppfylla olika kundbehov och användningsområden Lång livslängd, Upp till 10-års garanttid (vid ljusreglering)!!

74 TACK! Kontakt och förfrågningar Esa Paldanius Owe Lundqvist
