NEOTECHA NEOSEAL LINADE VRIDSPJÄLLVENTILER FÖR INSPÄNNING (WAFER), MED GÄNGÖRON (LUGGED) OCH DUBBLA FLÄNSAR

Transkript

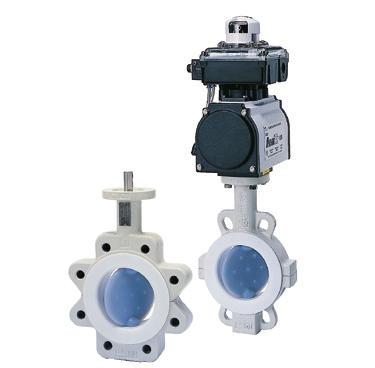

1 FÖR INSPÄNNING (WAFER), MED GÄNGÖRON (LUGGED) OCH DULA FLÄNSAR En PTFE-belagd lösning som följer ISO 5752/5 kort (EN 558-1/T5) med olika korrosionsbeständiga spjällmaterial FUNKTIONER OCH EGENSKAPER ALLMÄN APPLIKATION Ventilerna är idealiska för korrosiva applikationer som kräver tillförlitliga prestanda, tät avstängning, konstant moment och inget underhåll. Ventilerna hanterar en mångfald applikationer inom t.ex. kemisk och petrokemisk industri, massa- och pappersindustrin, halvledarindustrin (UPW) samt gjuteri- och gruvindustrin. TEKNISKA DATA Tryck (bar): 10 (DN ) 6 (DN 700, DN 800 och DN 900) 2,5 (DN 750) Temperatur ( C): -40 till +200 Dimensioner (DN): Flänsanslutning: DIN PN 10/(16) ANSI 150, JIS 10K Tät avstängning i båda flödesriktningarna i enlighet med EN klass A (UHMWPE klass ). Trycket som krävs för att hålla ihop spindeltätningens två tätningsytor kommer från en övre och en undre uppsättning fjäderbrickor, vilket ger en överlägsen spindeltätning som är godkänd enligt TA-Luft VDI Elastomerstödringarna bakom sätet säkerställer en tät passning runt spjällskivan, vilket ger en vätsketät avstängning med minimal manöverkraft. Sätet ger en bred tätande flänsyta. En tunn spjällskiva och spindel i ett stycke linad med 3 mm formgjuten PFA ger höga K v -värden. Sätet och spjällskivan är de enda ventildelar som är i kontakt med mediet. Primär spindeltätning genom förspänd kontakt mellan spjällskivans nav och sätet. Sekundär spindeltätning genom överdimensionering av spindeldiametern i förhållande till spindelhålet i sätet. Sätet och spjällskivan är gjutna och maskinbearbetade med hög precision för: - låg vridkraft - minskad belastning och deformation vid öppning och stängning Täthetsprovning under vakuum med helium har framgångsrikt genomförts med tryck under 20 Pa absolut (0,2 mbara). TFM-säte som tillval för mycket krävande applikationer. Integrerade styrhål i huset underlättar montering och garanterar perfekt centrering av ventilen mellan rörflänsarna. Dimensioner på montagefläns för ställdon och spindel enligt ISO Utblåsningssäker spindel Emerson. All rights reserved. VCTDS SV 15/05

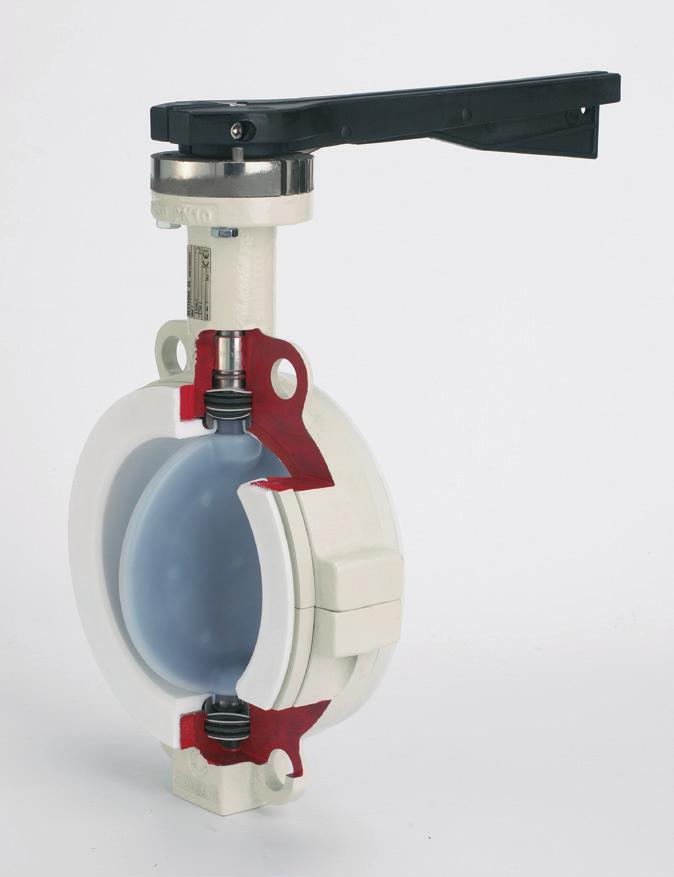

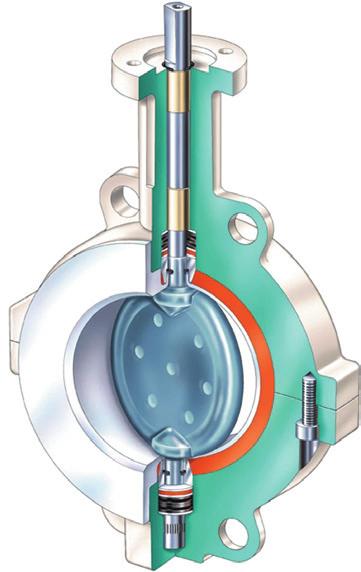

2 FÖR INSPÄNNING (WAFER), MED GÄNGÖRON (LUGGED) OCH DULA FLÄNSAR Toppfläns enligt ISO 5211 förenklar monteringen av ställdon. Ledande Iglidur glidlager. Delat hus i segjärn (DIN ) med polyesterbeläggning. Integrerade styrhål i huset garanterar perfekt centrering av ventilen mellan rörflänsarna. Självsmörjande lager. En övre och en undre uppsättning fjäderbrickor ger ett jämnt tryck genom tryckringen och pressar samman PTFE-sätet och klacken på spjällskivans nav, vilket ger en tät mekanisk spindeltätning. Spjällskiva och spindel i ett stycke tillåter en tunnare spjällprofil och ger ett högre K v -värde. Elastiska elastomerstödringarna ger ett jämnt tryck på spjällkanten och säkerställer en helt tät ventil under alla driftförhållanden. Precisionslinad spjällskiva med 3 mm tjock PFA, dubbelsidigt förbunden med spjällskivan och spindeln. Lämplig för användning under fullt vakuum vid max. angiven temperatur. Noggrant maskinbearbetat säte av PTFE med hög densitet gjord av ren PTFE eller TFM. Självsmörjande undre lager. Hus Självsmörjande lager Utblåsningssäker spindel PTFE-bricka ANTECKNINGAR ➀ Primärtätning: fjäderbelastad mekanisk tätning ➁ Sekundärtätning: radialtätning av läpptyp ➂ Utjämningsring av FKM TFM är ett registrerat varumärke tillhörande Dyneon Fjäderbricka Elastomerbricka Tryckring Säte av PTFE eller TFM Spjällskiva och spindel i ett stycke PFA-linad SPINDELTÄTNING I GENOMSKÄRNING 2

3 INSPÄNNING OCH LUGGAD (KOD NR. NSA ) DN NeoSeal med Neotecha spindelanslutning ØK FÖR INSPÄNNING ØR A M C G X Y D E ØK LUGGAD ØJ M ØH SW nxd ØR Y A C ØTK n x F D E X VENTILDIMENSIONER FÖR INSPÄNNING OCH LUGGAD (mm) Totalmått Vikt Dim. W* L* W* L* Lång FTF ** (kg) (DN) Typ A C D D E n x F M G øh øj øk ør S X Y N/SW E Y W* L* 40 F x Ø F x Ø F x Ø F x Ø F x Ø F x Ø /14 70 CF F x Ø / F x Ø / F x Ø / F x Ø / ANTECKNINGAR Styrhål för modeller för inspänning och luggad enligt följande flänsanslutning: Luggad DIN PN 10/16 (DN ), DIN PN 10 (DN ), ANSI 150 (DN ), JIS 10 K (DN ). ** Lång FTF som tillval i enlighet med EN 558-1/15 (kolumn 16). W* För inspänning L* Luggad 3

4 INSPÄNNING OCH LUGGAD (KOD NR. NSD ) DN Tillbehöret NeoSeal med plan spindelanslutning ØK FÖR INSPÄNNING ØR A M C G X Y D E ØK LUGGAD ØJ M ØH nxd SW ØR Y A C ØTK n x F D E X VENTILDIMENSIONER FÖR INSPÄNNING OCH LUGGAD (mm) Totalmått Vikt Dim. W* L* W* L* Lång FTF ** (kg) (DN) Typ A C D D E n x F M G øh øj øk ør S X Y N/SW E Y W* L* 40 F x Ø F x Ø F x Ø F x Ø F x Ø F x Ø CF F x Ø F x Ø F x Ø F x Ø ANTECKNINGAR Styrhål för modeller för inspänning och luggad enligt följande flänsanslutning: Luggad DIN PN 10/16 (DN ), DIN PN 10 (DN ), ANSI 150 (DN ), JIS 10 K (DN ). ** Lång FTF som tillval i enlighet med EN 558-1/15 (kolumn 16). W* För inspänning L* Luggad 4

5 DULA FLÄNSAR DN M DN TKØ ØR Y G X n1xd1 D nxd E N 7.5 S S 20 A C DN DN N h11 VENTILDIMENSIONER DUEL FLÄNS (mm) Dim. Totala dimensioner PN 10 red FTF Vikt (DN) Typ A C D U M N ør X Y S TKø nxd n1xd1 U Y (kg) 350 F / x22 4xM F / x26 4xM F / x26 4xM F / x26 4xM F / x30 4xM F Ø x30 4xM F Ø x30 4xM F Ø x33 4xM F Ø x33 4xM Lång bygglängd enligt EN 558-1/15 kolumn 16 Som tillval kan NeoSeal fås i en version med lång bygglängd enligt EN 558-1/15 kolumn 16 (tidigare DIN 3202 K3) för montering i rörsystem med tjockt invändigt foder som reducerar rörens invändiga diameter. Genom att använda NeoSeal med lång bygglängd kan spjällskivans dimension Y minskas för att förhindra kontakt mellan skivan och röret. Vanligtvis används distanser av PTFE med fullt genomlopp mellan spjällskivan och rörets insida för att förhindra problem, men användningen av distanser kan ge upphov till emissioner, ökat underhåll på grund av kallflytning samt utvidgning och krympning på grund av värme. NeoSeal spjällskivor med lång bygglängd eliminerar behovet av PTFE-distanser och minimerar följaktligen läckaget till atmosfären och underhållet. 5

6 VENTILDELAR FÖR INSPÄNNING OCH LUGGAD DN DN VENTILDELAR Nr Del Material 1 Tvådelat hus Segjärn med polyesterbeläggning 2 Spjällskiva och spindel PFA-beklätt rostfritt stål i ett stycke 3 Säte Ren PTFE 4 Elastomerstödring Silikon eller FKM 5 Lager Iglidur X (termoplast) 6 Tryckring Rostfritt stål 7 Fjäderbricka Fjäderstål 8 O-ring FKM 9 Insexskruv Rostfritt stål 10 Lagertapp Rostfritt stål 11 O-ring FKM 12 Lager DU (stål/ptfe) DN DULA FLÄNSAR DN VENTILDELAR Nr Del Material 1 Tvådelat hus Segjärn med polyesterbeläggning 2 Spjällskiva och spindel PFA-beklätt kolstål i ett stycke 3 Säte Ren PTFE 4 Elastomerstödring Silikon eller FKM 5 Lager DU (stål/ptfe, ledande) 6 Tryckring Rostfritt stål 7 Fjäderbricka Fjäderstål 8 O-ring FKM 9 Insexskruv Rostfritt stål A Plugg Galvaniserat stål 11 Lager Iglidur X (termoplast) 12 O-ring FKM DULA FLÄNSAR DN VENTILDELAR Nr Del Material 1 Tvådelat hus Segjärn med polyesterbeläggning 2 Spjällskiva och spindel PFA-beklätt rostfritt stål i ett stycke 3 Säte Ren PTFE 4 Elastomerstödring Silikon eller FKM 5 Lager DU (stål/ptfe, ledande) 6 Tryckring Förnicklat stål 7 Fjäderbricka Fjäderstål 8 Insexskruv Rostfritt stål A Lager DU/stål 10 O-ring FKM 6

7 VENTILDATA K v -VÄRDEN Storlek (DN) Spjäll vinkel ANTECKNINGAR 1. K v -värde = mängden vatten i m 3 /h som strömmar genom en given ventilöppning vid ett tryckfall på 1 bar. 2. Dimensioner DN : kontakta fabriken. MAXIMALT TILLÅTNA SPINDELMOMENT NSA ÖVRE SPINDELANSLUTNING (Nm) * Storlek (DN) Material tallrik PFA (1) UHMWPE (2) SS (3) ANTECKNINGAR * Hastelloy och titan: kontakta fabriken (1) PFA-belagd (2) UHMWPE-belagd (3) Rostfritt stål Dimensioner DN 700: kontakta fabriken MAXIMALT TILLÅTNA SPINDELMOMENT NSD ÖVRE SPINDELANSLUTNING (Nm) * Storlek (DN) Material tallrik PFA UHMWPE SS ** SS ** ANTECKNINGAR * Hastelloy och titan: kontakta fabriken ** Rostfritt stål [bar] 10 DN TRYCK-/TEMPERATURDIAGRAM Vakuum [mbar abs] 1000 DN DN DN700/ DN750 2 PTFE DN TFM DN [ C] UHMWPE är begränsat till 80 C. 7

8 VENTILDATA FAKTORER FÖR DYNAMISKT VRIDMOMENT F T FÖR METRISKA ENHETER Storlek (DN) Spjäll vinkel ANTECKNINGAR 1. Formel för beräkning av dynamiskt vridmoment: T D = F T x p T D = Dynamiskt vridmoment (Nm) p = Tryckfall över spjällskivan vid en given spjällvinkel (bar) F T = Faktor för dynamiskt vridmoment (se tabell) 2. De dynamiska vridmoment som visas i tabellen inkluderar alla friktionsmotstånd. 3. Det dynamiska vridmomentet har en benägenhet att stänga spjällskivan. 4. Dimensioner DN : kontakta fabriken. DIMENSIONERANDE VRIDMOMENT (AVID MAX. TILLÅTET TRYCKFALL) (Nm) Spjäll/sätes Storlek (DN) material I II III IV V VI ANTECKNINGAR I PFA / PTFE eller TFM II UHMWPE / UHMWPE III Rostfritt stål eller / UHMWPE IV Rostfritt stål / PTFE eller TFM V Rostfritt stål / PTFE eller TFM VI Hastelloy / PTFE eller TFM 1. Det maximala vridmoment som visas i tabellen är summan av all friktion och motstånd vid öppning och stängning av spjället mot det angivna tryckfallet. 2. Effekten av det dynamiska vridmomentet är inte inräknat i tabellen. 3. Det är inte nödvändigt att inkludera säkerhetsfaktorer vid dimensionering. 4. Dimensioner DN kontakta återförsäljare. 8

9 SÄTESMATERIAL PTFE-liner Isostatisk pressad ren PTFE med en minsta tjocklek på 3 mm. PTFE-liner med hög densitet har en densitet på minst 2,16 g/cm 3. Driftstemperatur: -40 C till +200 C Dimensioner: DN (NPS 1½ - 36) Ren PTFE: FDA-godkänd Permeabilitet Kemisk resistans Dålig Utmärkt PFA och ledande PFA Formsprutad PFA med en minsta tjocklek på 3 mm. Neotecha har mer än 25 års erfarenhet inom formsprutning av PFA, vilket är avgörande för kunskapen om hur man eliminerar inre spänningar i PFA-linern och uppnår en perfekt vidhäftning mellan PFA och metallytan. Driftstemperatur: -40 C till +200 C Dimensioner: DN (NPS 1½ - 36) Ren PFA: FDA-godkänd Ledande PFA: Inte FDA-godkänd Permeabilitet Kemisk resistans Kallflytningsförhållande Dålig Utmärkt TFM och ledande TFM-liner TFM (eller förstärkt PTFE) har avsevärt lägre smältviskositet än PTFE och ger därmed bättre sammanfogning av partiklar under sintringsprocessen. TFM har den bästa permeabiliteten och förbättrat motstånd mot kallflytning. Ledande TFM används för att förhindra skadliga elektrostatiska urladdningar. Driftstemperatur: -40 C till +200 C Dimensioner: DN (NPS 1½ - 36) Ren TFM: FDA-godkänd Ledande TFM: FDA-godkänd Permeabilitet Kemisk resistans Kallflytningsförhållande Kallflytningsförhållande Nötningsbeständighet Nötningsbeständighet Nötningsbeständighet Dålig Utmärkt 9

10 SÄTESMATERIAL UHMWPE Sätet och spjällskivans beklädnad är gjord av minst 3 mm tjock ultra high molecular weight polyethelyne (UHMWPE). Det här materialet ger maximal nötnings- och slitagebeständighet samt hög slaghållfasthet. Detta gör UHMWPE till det perfekta valet för aggressiva kemiska miljöer. Driftstemperatur: -40 C till +80 C Dimensioner: DN (NPS 1½ - 24) UHMWPE: FDA-godkänd Kemisk resistans Kallflytningsförhållande Nötningsbeständighet Dålig Utmärkt Specialsäten för ultrarena miljöer Neotecha kan även tillhandahålla specialbehandlade säten och beklädnader av PTFE, PFA och TFM för tillverkning av ventiler som används i ultrarena miljöer inom halvledar- och läkemedelsindustrin. I dessa fall använder vi säten och beklädnader med en extremt slät yta och renhet. Ventiler för sådana applikationer tvättas med ultraljud enligt stränga rengöringsstandarder, monteras och provas i vårt eget renrum. Ventilerna förpackas i dubbla vakuumpåsar som skydd vid transport och hantering före monteringen. Tack vare den här specialprocessen kan Neotecha leverera ventiler till miljöer där ultrarent vatten (UPW) används, utan behov av någon mer rengöring på plats. Säten och beklädnader i andra material kan fås på begäran. Ventilmontering i renrum 10

11 MATERIALVAL GUIDE FÖR ATT VÄLJA Exempel NSD 150 N01 W M4 00 Typ NSD NeoSeal (1) NSA NeoSeal (2) Dim. (DN) Utförande nummer Se tabell för val av ventilmaterial Ventilhus W För inspänning L Luggad F Dubbla flänsar Flänsanslutning M4 Flerhåls PN 10/16 ANSI DIN PN DIN PN 16 A1 ANSI 150 Manövrering (3) Friaxel Variant 00 Standard Kontakta fabriken för andra varianter ANMÄRKNINGAR För definitiv variant, kontakta ditt lokala försäljningskontor. (1) NeoSeal kompatibel med ISO 5211 drev med axelanslutning med platt huvud (och standardtrimning). (2) NeoSeal med traditionell Neotecha axelanslutning. (3) Val av topplattstorlek DN : 5 med F12 toppfläns, 6 med F14 toppfläns och 7 med F16 toppfläns. VENTILMATERIAL Utförande nr Ventilhus Spjäll Spindel Säte Stödring Dim. (DN) Anmärkningar N01 Segjärn PFA Rostfritt stål PTFE Silikon N02 Segjärn PFA Rostfritt stål PTFE FKM N5D Segjärn Ledande PFA Rostfritt stål Ledande TFM Silikon N5E Segjärn Ledande PFA Rostfritt stål Ledande TFM FKM N07 Segjärn Rostfritt stål Rostfritt stål PTFE Silikon N08 Segjärn Rostfritt stål Rostfritt stål PTFE FKM N6D Segjärn Rostfritt stål Rostfritt stål Ledande TFM Silikon N6E Segjärn Rostfritt stål Rostfritt stål Ledande TFM FKM N13 Segjärn Polerat rostfritt stål Rostfritt stål PTFE Silikon N14 Segjärn Polerat rostfritt stål Rostfritt stål PTFE FKM N5M Segjärn Polerat rostfritt stål Rostfritt stål Ledande TFM Silikon N5N Segjärn Polerat rostfritt stål Rostfritt stål Ledande TFM FKM N81 Segjärn Rostfritt stål Rostfritt stål UHMWPE Silikon NSA / NSD N42 Segjärn UHMWPE Rostfritt stål UHMWPE Silikon Endast NSA N52 Segjärn PFA Rostfritt stål TFM Silikon N53 Segjärn PFA Rostfritt stål TFM FKM N1R Segjärn Titan Titan PTFE Silikon Kontakta fabriken N1S Segjärn Titan Titan PTFE FKM Kontakta fabriken 11

12 MATERIALVAL VENTILMATERIALLISTA enämning Material DIN-beteckning DIN materialnr. Dim. (DN) Anmärkningar Ventilhus Segjärn EN-GJS U-LT-Z (GGG40.3) Värmebehandlad beläggning: Tvåkomponents polyester-pulver, RAL 9002 EN-GJS Epoxibeläggning RAL 9002 Spjällskiva PFA-belagd ASTM A FDA 21CFR PFA-belagd St FDA 21CFR PFA-belagd Med ledande PFA-beläggning ASTM A Med ledande PFA-beläggning St Rostfritt stål GX 5 CrNiMoNb , 125 Rostfritt stål X 2 CrNiMo N Utom DN 65 och DN 125 Rostfritt stål X 2 CrNiMo Rostfritt stål X 2 CrNiMo UHMWPE-belagd ASTM A FDA 21CFR Spindel PFA-belagd ASTM A FDA 21CFR PFA-belagd X17 CrNi FDA 21CFR PFA-belagd X 2 CrNiMo FDA 21CFR Rostfritt stål ASTM A Utom DN 65 Rostfritt stål GX 5 CrNiMoNb Rostfritt stål X 2 CrNiMo , 600 Rostfritt stål X 2 CrNiMo N , 400, 500 Säte PTFE FDA 21CFR UHMWPE-belagd FDA 21CFR TFM FDA 21CFR TFM 6221 ledande FDA 21CFR TFM FDA 21CFR Ventilhusskruvar Rostfritt stål X 5 CrNi A2-70 Övre fjäderbricka Fjäderstål 50 CrV DIN Fjäderstål 50 CrV DIN O-ringar FKM Stödring Silikon FKM Övre lager Iglidur X (termoplast) ST/PTFE Undre lager Stål/ledande PTFE 12

13 ERFORDERLIGA FLÄNSSKRUVAR Lk Lk L L L Lk L FÖR INSPÄNNING LUGGAD DULA FLÄNSAR FÖR INSPÄNNING PN 10 EN PN 16 EN ANSI 150 Ventilstorlek FTF (DN) Lk (1) Skruvhål PCD L (1) Skruvhål PCD L (1) Skruvhål PCD L (UNC) M16x M16x x M16x M16x x M16x M16x x M16x M16x x M16x M16x x M16x M16x x M20x M20x x M20x M20x x M20x M24x x M20x M24x x 7 LUGGAD PN 10 EN PN 16 EN ANSI 150 Ventilstorlek FTF (DN) Lk (1) Skruvhål PCD L (1) Skruvhål PCD L (1) Skruvhål PCD L (UNC) M16x M16x x M16x M16x x M16x M16x x M16x M16x x M16x M16x x M16x M16x x M20x M20x x M20x x M20x x M20x x 2.25 DULA FLÄNSAR PN 10 EN PN 16 EN ANSI 150 Ventilstorlek FTF (DN) Lk (1) Skruvhål PCD L (1) Skruvhål PCD L (1) Skruvhål PCD L (UNC) M20x x M24x x M24x x M24x x M27x x xM27x310 (2) x1.25 x16 (2) xM27x70 12x1.25 x x1.25 x18 (2) x1.25 x xM30x350 (2) x1.5 x18 (2) xM30x70 12x1.5 x xM33x370 (2) x1.5 x19.5 (2) xM36x80 12x1.5 x5 (1) = tjocklek rörfläns (2) = erforderliga gängstänger 13

14 80 HANDSPAKAR FÖR STANDARD NEOTECHA SPINDELANSLUTNING (NSA ) TYP C size DIMENSIONER Handtag Storlek Typ C Typ Z (DN) L H L H DN TYP Z L H 8 45 DN MATERIALLISTA HANDTAG enämning Material DIN-beteckning DIN materialnr. Anmärkningar Typ C Handtag Segjärn EN-GJS (GGG 40) Låsspak handtag Segjärn EN-GJS (GGG 40) Fjäder Rostfritt stål X 5 CrNiMo Låstapp Rostfritt stål X 10 CrNiS Reglerskiva Rostfritt stål X 5 CrNi Handtagsskruv Rostfritt stål X 5 CrNi Skruv Rostfritt stål X 5 CrNi Typ Z Handtag Teknopolymer Mutter Rostfritt stål X 5 CrNiMo Fjäder Rostfritt stål X 12 CrNi Kort handtag Rostfritt stål X 5 CrNi Platta Precisionsgjutgods G-X 6 CrNi Skruv Rostfritt stål DIN 912 Förzinkad Fjädersprint Rostfritt stål X 5 CrNi

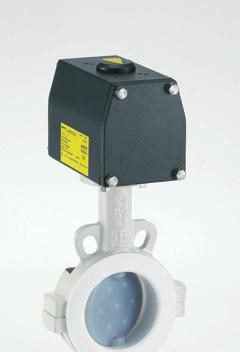

15 MONTERING Monteringsring för NSA Krävs när ett manöverdon enligt ISO 5211, med samma flänsstorlek, ska monteras. Krävs inte för manöverdon eller kuggväxel med ihålig axel och samma flänsstorlek. Spindeladapter MONTERINGSRING Monteringsring ISO-DIMENSIONER ISO nr. d1 d2 d3 n * d4 F x 7 F x 9 F x 11 F x 13 F x 17 F x 22 F x 17 F x 22 Gjuten fläns Monteringsfläns för NSA Tre överdimensionerade monteringsflänsar per ventilstorlek är tillgängliga för direkt montering av ett större manöverdon enligt ISO 5211, kompletta med all hårdvara. Spindeladapter Montagefläns MONTAGEFLÄNS Gjuten fläns ult STANDARD MONTERINGSFLÄNS FÖR NSA Ventilstorlek (DN) Förband Spindeladapter på fläns x 1 t 1 Överdimensionerad fläns (1) #1 x t 40 F /14 F /17 F /22 F /27 50 F /14 F /17 F /22 F /27 65 F /17 F /22 F /27 F /36 80 F /17 F /22 F /27 F / F /17 F /22 F /27 F / F /17 F /22 F /27 F / F /17 F /22 F /27 F /36 Överdimensionerad monteringsfläns som tillval Överdimensionerad Överdimen- Spindeladapter Spindelsionerad fläns (1) #2 x t adapter fläns (1) #3 x t Spindeladapter ANTECKNING (1) Alla överdimensionerade flänsar och spindeladaptrar debiteras extra. 15
