KANALER. ABC-Zigma. ABC-ALFa. ABC-BETa KOMPLETTA KANALLÖSNINGAR Rektangulära kanaler. Rektangulära imkanaler 1a. Cirkulära imkanaler 2a

Transkript

1 KANALER KOMPLETTA KANALLÖSNINGAR 2018 ABC-Zigma Rektangulära kanaler ABC-ALFa Rektangulära imkanaler 1a ABC-BETa Cirkulära imkanaler 2a

2 VÄLKOMMEN TILL OSS! ABC Ventilationsprodukter AB är ett av de ledande företagen i Norden på utveckling, tillverkning och marknadsföring av energieffektiva ventilationssystem. Vi levererar kompletta system eller enstaka produkter. Vi erbjuder nu tre nya kanalsystem - ABC-ZIGMA, ABC-ALFa och ABC-BETa som säkerställer optimal funktion för kanaler och anslutningar till ventilationsaggregat och storköksutrustning. Vi använder skarvprofil Ahlund. ABC-ZIGMA - REKT. KANALSYSTEM ABC - ZIGMA är ett unikt rektangulärt system där kanaler, spjäll, ljuddämpare, takgenomföringar, filterskåp testas tillsammans. ABC-ZIGMA Täthetsklass: C alt D Material: Förzinkat/aluzink/rostfritt/magnelis Gejdanslutning/Fläns Läs mer på sid. 4 ABC-ALFa - REKT. ROSTFRITT IMKANALSSYSTEM 1a Med rektangulära imkanalssystemet ABC-ALFa följer vi regelverket enligt Imkanal 2012:2 och övriga bransch-standarder. ABC-ALFa Täthetsklass: C Material: Rostfritt/syrafast 1-1,5 mm Flänsanslutning SVARTPLÅT 1,5 mm Imkanalsklass 1b-2b Flänsanslutning Läs mer på sid. 22 ABC-BETa - CIRK. ROSTFRITT IMKANALSSYSTEM 2a Med cirkulära imkanalssystemet ABC-BETa följer vi regelverket enligt Imkanal 2012:2 och övriga branschstandarder. ABC-BETa Täthetsklass: D Material: rostfritt/syrafast < 1 mm Spirostandard Läs mer på sid ABC Ventilationsprodukter AB Industrigatan Borås Tel: info@abcvent.se

3 INNEHÅLL A-klass 4 Systemlösning ABC-ZIGMA 5 Material / Korrosivitetsklasser 6-7 Systemlösning ABC-ZIGMA 8 Systemlösning ABC-ALFa 22 Systemlösning ABC-BETa 36 Montagetillbehör 45 Försäljningsvillkor

4 A-KLASS EN har utvecklats från marina förhållanden och är en testmetod med mycket höga krav där man tar hänsyn till såväl yttre vindlaster som skyfall. Fördelen med att välja luftintag med i A-klass, med högsta avskiljningsgraden, är att man kan välja enklare kanalsystem från luftintaget fram till aggregatet. Det innebär i sig att man kan bygga system med högsta avskiljning men med den lägsta kostnaden för kanalen. Luftintagen i de olika klasserna är kostnadseffektiva standardiserade lösningar. YGWPA YGB YG Enligt AMA ska luftintag vara testade enligt SS-EN som är en standard för mätning av vattenavskiljning och prestanda för galler med hjälp av simulerade regn och vindtryck. Testresultatet delas upp i A, B, C klass där A-klass står för högsta klass. Vattenavskiljning enligt SS-EN Klass Vattenavskiljningseffektivitet Maximum tillåten vatten medryckning av simulerat regn i l(h*m2) A 1 till 0,99 0,75 B 0,989 till 0,95 3,75 C 0,949 till 0,8 15,00 D Under 0,8 Mer än 15,00 Liter (h x m²) 16,00 14,00 12,00 10,00 8,00 6,00 4,00 2,00 0,00 Tillåten vatten-medryckning 15,00 3,75 0,75 A-klass B-klass C-klass A-Klass B-Klass C-Klass Generell rekommendation för A-klass Vi rekommenderar A-klass för luftintag i utsatta lägen mot rådande vind (< 5km från kust) och för ventilationssystem med höga krav på driftsäkerhet. 4

5 SYSTEMLÖSNING ABC-ZIGMA Med kanalkonceptet ABC ZIGMA - säkerställer vi optimal funktion för rektangulära kanaler och anslutningar till ventilationsaggregat. Systemet bygger på att man som standard ska uppfylla alla normer och krav i BBR, Energidirektiv, AMA-krav och andra säkerhetskrav som är relevanta för att optimera funktion och låg kostnad med god hållbarhet för rektangulära kanaler och vid kanalanslutning till ventilationsaggregat. Kanalsystemet ABC -ZIGMA är ett unikt system där kanaler och sakvaror som spjäll, ljuddämpare, takgenomföringar, filterskåp m.m. testas tillsammans för att ingå som en systemlösning och säkerställa att rätt täthetskrav uppfylls, C eller D klass för hela systemet. Våra produkter är utvecklade för att kunna projekteras med låga tryckfall, i flera fall har vi de lägsta tryckfall som finns på marknaden vilket skapar förutsättningar för att klara låga SFP tal för ventilationsaggregaten. ABC ZIGMA är ett nytt unikt sätt att tänka projektering av luftintag och lösningar för avluft som minskar risken att få höga tryckfall, vatteninträngning, ljudproblem m.m. Problemen kring luftintag och avluftslösningar kring aggregatanslutningar är kända sedan tidigare med vatteninträngning och utfällning i filter, höga tryckfall och ljudproblematik. På senare år kan vi också märka en ökad risk för inbrott genom väggar och tak. Kraven på att dimensionera rätt har ökat i takt som de nya energidirektiven börjar gälla och kraven har skärpts ytterligare fr.o.m. 1 januari Genom att på ett enkelt sätt ange det aggregat som du har valt i ditt projekt så får du förslag på lösningar av luftintag med rätt vattenavskiljningsgrad i A, B eller C klass enligt EN (AMA krav). EXEMPEL PÅ ABC-ZIGMA - KANALSYSTEMLÖSNING EN EN 130 (AMA 30 (AMA krav) krav) 0, l/m2 2 3, l/m l/m2 2 A ABC-Standardkanal B ABC-Standardkanal med dränering C ABC-Standardkanal med dränering och vätsketäta skarvar R1-Avståndskrav (AMA-krav) R1-Avståndskrav (AMA-krav) Kall sida av av aggregat Filterskåp Filterskåp A Aggregat Aggregatkoncept Tala om vilket aggregat du har och vi föreslår lösningar för kalla och varma sidan. Avluftshuv ABC-TGLD ABC-TGLD Ljuddämpande ljuddämpande takgenomföring takgenomföring ABC-IB Inbrottsskydd Inbrottsskydd Varm sida av Varm sida aggregat av aggregat D Typgodkänt kanalsystem Typgodkänt i system med sakvaror: kanalsystem i ABC-SFK system med Spjäll sakvaror: ABC-LD Ljuddämpare ABC-SFK ABC-KFS - Filterskåp Spjäll ABC-LD ABC-Brand Ljuddämpare Brandskydd ABC-KFS - Filterskåp ABC-Brand Brandskydd Våra kanalsystem är testade och typgodkända på RISE (SP). Rektangulära kanaler: Typgodkännande nr: SC Cirkulära kanaler: Typgodkännande nr: För material och korrosivitetsklasser, se sid

6 15 ABC Garantiplåt å r s g a r a n ti SYMBOLER Vid produkterna markeras lämpliga tillverkningsmaterial med följande symboler. 15 ABC Garantiplåt å r s g a r a n ti abc Garantiplåt Med abc Garantiplåt får man system i ett helhetstänkande där takhuvar, ytterväggsgaller, byggplåt, vattenavrinning och garnering åldras lika och genom tiden överensstämmer i kulörer. abc Garantiplåt har en färgbeläggningsgaranti på 15 år och uppfyller korrosivitetsklass C4. Basmaterial i abc Garantiplåt: Färgbelagd tunnplåt enligt SS-EN med zinkviktsklass Z FÖRZINKAT Plåten består av en stålkärna som metalliseras genom varmförzinkning. Z275, korrosivitetsklass C3. ALUZINK En annan metod för metallisering av stålplåt än varmförzinkning är att belägga plåten med en blandning av zink, aluminium och kisel. Beläggningen har ett större motstånd mot allmänkorrosion än vad ett rent zinkskikt kan åstadkomma. Därför används aluzinkplåten även utan målningsbehandling. AZ185, korrosivitetsklass C4. ROSTFRI STÅLPLÅT Egenskaperna hos rostfria stål bestäms huvudsakligen av stålens struktur och legerings-tillsatser. EN (SS 2333) Korrosivitetsklass C5. SYRAFAST ROSTFRI STÅLPLÅT Den syrafasta stålplåten vi använder är EN (SS 2348). KOPPAR Koppar är ett både klassiskt och exklusivt material. Tack vare mjukheten och formbarheten har materialet genom tiderna använts för framstående byggnader, ofta i kombination med komplicerade utsmyckningar. Numera har kopparplåtens användningsområden breddats, bland annat tack vare materialets goda korrosionsegenskaper. ALUMINIUM Korrosionshärdigheten hos aluminium är mycket god. När aluminium exponeras i luft bildas spontant ett väl vidhäftande och hårt oxidskikt. Trots det goda korrosionsmotståndet förekommer det ofta att man av estetiska skäl väljer att lackera aluminiumplåten. Aluminium bör inte utsättas för kontakt med kalk, puts, betong eller liknande alkaliska produkter. RHEINZINK/TITANZINK Titanzinkplåt har en yta med en karakteristisk blank metallyta. Utomhusexponerad zink får med tiden en vacker gråblå patina, olika fort beroende på lutning och väderstreck. Materialet har bra korrosionsmotstånd och är i en skicklig yrkesmans hand mycket formbart. Finns även i förpatinerat utförande. MAGNELIS Metallbeläggning för stål med 3% magnesium. Magnesiumhalten i legeringen ökar korriosonsmotståndet betydligt jämfört med andra rostskyddsbehandlingar. Magnelis ger mycket bra skydd i miljöer som är starkt alkaliska eller innehåller klorid och ammoniak. Magnelis är testat och godkänt av SP för användning i marina miljöer upp till korrosivitetsklass C5.

7 KORROSIVITETSKLASSER Kraven på ytbeläggning klassificeras i korrosivitetsklasserna C1 C5-M. abc Garantiplåt har en färgbeläggningsgaranti på 15 år och uppfyller klass C4 enligt BSK 07. Huvuddelen av annan byggplåt för taktäckning, och vattenavrinningssystem och fasader utförs i färgsystem som överensstämmer med abc Garantiplåt när det gäller kulörer, kulörbeständighet och glanstal. Ytbeläggning av apparater, kanaler och don m.m. skall utföras enligt tabell Q/1. Tabell Q/1 Korrosivitetsklasser enligt SS-EN ISO , BSK 07 Källa: AMA VVS & KYL 16 Korrosivitetsklass Miljönskorrosivitet Miljöexempel utomhus Miljöexempel inomhus Stålplåt varmvalsad och kallvalsad Varmförzinkad stålplåt Stålplåt metalliserad med aluminium-zink (AlZn) Aluminiumplåt Rostfritt stål C1 Mycket låg Uppvärmda utrymmen med torr luft och obetydliga mängder föroreningar, t ex kontor, affärer, skolor, hotell. Föreskriven ytbeläggning Z AZ150 Ingen ytbeläggning enligt SS-EN C2 Låg Atmosfärer med låga halter av föroreningar. Lantliga områden. Icke uppvärmda utrymmen med växlande temperatur och fuktighet. Låg frekvens av fuktkondensation och låg halt luftföroreningar t ex sporthallar, lagerlokaler. A80(G/T) Z AZ150 Ingen ytbeläggning enligt SS-EN C3 Måttlig Atmosfärer med viss mängd salt eller måttliga mängder föroreningar. Områden med visst inflytande från kusten. Utrymmen med måttlig fuktighet och viss mängd luftföroreningar från produktionsprocesser, t ex bryggerier, mejerier, tvätterier. BG40+AT120 Z275 Z+ min 25μm plastbeläggning AZ150 Ingen ytbeläggning enligt SS-EN C4 Hög I luft med förhöjda halter aggressiva luftföroreningar, t.ex. i en större tätort eller ett industriområde. Kustområden med måttlig mängd salt. Utrymmen med hög fuktighet och stor mängd luftföroreningar från produktionsprocesser, t ex kemiska industrier, simhallar, skeppsvarv. BG40+AM100+ AT100 Z+ min 25μm plastbeläggning alternativt Z+AG80+ AT80 AZ150 + min 25μm plastbeläggning alternativt AZ150+AG80+ AT80 alternativt AZ185 Ingen ytbeläggning enligt SS-EN C5-1 Mycket hög (industri) Industriella områden med hög luftfuktighet och aggressiv atmosfär. Utrymmen med nästan permanent fuktkondensation och stor mängd luftföroreningar. BG40+AM100+ AM100+AT80 Z+AG120+ AT120 AZ150+AG100+ AM100+AT100 CG25+AM100+ AT enligt SS-EN C5-M Mycket hög (marin) Kust och offshoreområden med stor mängd salt. Utrymmen med nästan permanent fuktkondensation och stor mängd föroreningar. Lika C5-I Lika C5-I Lika C5-I CG25+AM100+ AM100+AT enligt SS-EN Förklaringar till förkortningar i tabellen A = Tvåkomponent high build epoxi B = Zinkrik epoxi enligt SS-EN ISO C = Epoxiisocyanatbaserad grundfärg G = Grundfärg M = Mellanfärg T = Täckfärg Exempel:A80(G/T) betyder grundfärg och täckfärg av high build epoxi med en total tjocklek av 80μm. Korrosivitetsklasser C5 - M, C5-I industriområden C4 C3 7

8 SYSTEMLÖSNING ABC-ZIGMA - Rektangulära ventilationskanaler RAK KANAL Standardlängd 1 mm KANALBÖJ 45 respektive 90 DIMENSIONSFÖRÄNDRING S-NING SKO Avstick rektangulär ÖVERGÅNG Konad övergång cirkulärt. AVSTICK Avstick från cirkulärt PG-BOTTEN NITSTOS Kompletta kanalsystem testade och typgodkända på SP (Numera RISE Research Institutes of Sweden) T-RÖR LJUDDÄMPARE 8 Sid. 8-21

9 A ABC-ZIGMA RAK KANAL Standardlängd 1 mm Rak kanal. B Förzinkat Klass C STORLEK A/B

10 A Kanalböj 90º. ABC-ZIGMA KANALBÖJ 90 /45 B 90 /45 kanalböj Förzinkat Kanalböj 90 STORLEK Standard R =100 Klass C A/B Kanalböj 45 STORLEK A/B

11 ABC-ZIGMA DIMENSIONS- FÖRÄNDRING Dimensionsförändring för kanalsystem. Förzinkat Klass C Std längd STORLEK A/B

12 ABC-ZIGMA S-NING B F S-ning för skarvning. A Förzinkat Klass C L Ange fallhöjd (F) och längd (L) STORLEK A/B

13 A ABC-ZIGMA B SKO Avstick rektangulär L=100 Rektangulärt avstick Förzinkat Klass C STORLEK A/B

14 A ABC-ZIGMA STORLEK ÖVERGÅNG Konad övergång cirkulärt B Ø d L= Övergång fyrkantig cirkulär Förzinkat Klass C Ø100 Ø125 Ø160 Ø A/B 100 A/B 100 A/B 100 A/B Ø250 A/B Ø315 A/B Ø A/B Ø A/B

15 Ø630 A/B ABC-ZIGMA Ø A/B Ø A/B Ø1250 A/B

16 ABC-ZIGMA AVSTICK Avstick från cirkulärt A B Avstick från cirkulärt L=100 Förzinkat Klass C STORLEK A/B

17 ABC-ZIGMA A PG-BOTTEN B PG-Botten Förzinkat Klass C STORLEK A/B

18 A ABC-ZIGMA NITSTOS B Nitstos L=100 Förzinkat Klass C STORLEK A/B

19 ABC-ZIGMA B T-RÖR A T-rör för skarvning av rörsystem. R=100 Förzinkat Klass C STORLEK A/B

20 ABC-ZIGMA ABC-LJUDDÄMPARE REKTANGULÄR Rektangulär ljuddämpare för montage i rektangulära ventilationskanaler. UTFÖRANDE ABC-Ljuddämpare består av ett rektangulärt plåthölje med vertikala bafflar monterade invändigt. Bafflarana består av mineralull som är beklädd med en glasfiberduk. Gejd eller flänsanslutning. Täthetsklass C. EXEMPEL BESKRIVNINGSTEXT VVS AMA QKC.1 ABC-Ljuddämpare rektangulär av ABC Ventilationsprodukter AB fabrikat. Ljuddämpare rekt. Bredd 1 Höjd Längd 1 Förzinkat. Gejdanslutning. UNDERHÅLL Dämpningsmaterialet är beklätt med en duk som är godkänd för mekanisk rensning med roterande nylonborstar. 20

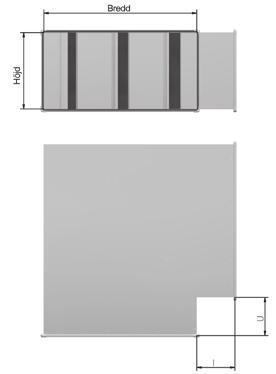

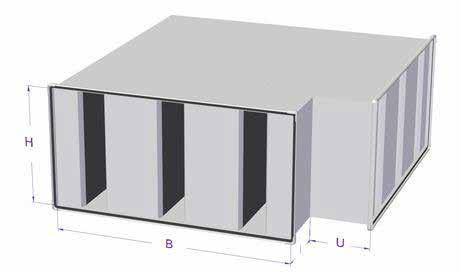

21 ABC-ZIGMA ABC-LJUDDÄMPARE REKTANGULÄR VINKEL I U ABC-Ljuddämpare-vinkel är en variant av ljuddämpare rekt. där anslutningarna är placerat vinkelrätt mot varandra, så att ljuddämparen får en vinkelrät böj. UTFÖRANDE ABC-Ljuddämpare vinkel består av ett rektangulärt plåthölje med vertikala bafflar monterade invändigt. Bafflarana består av mineralull som är beklädd med en glasfiberduk. Gejd eller flänsanslutning. Täthetsklass C. EXEMPEL BESKRIVNINGSTEXT VVS AMA QKC.2 ABC-Ljuddämpare rektangulär vinkel av ABC Ventilationsprodukter AB fabrikat. Ljuddämpare rekt. Bredd 1 Höjd I-mått U-mått Förzinkat. UNDERHÅLL Dämpningsmaterialet är beklätt med en duk som är godkänd för mekanisk rensning med roterande nylonborstar. 21

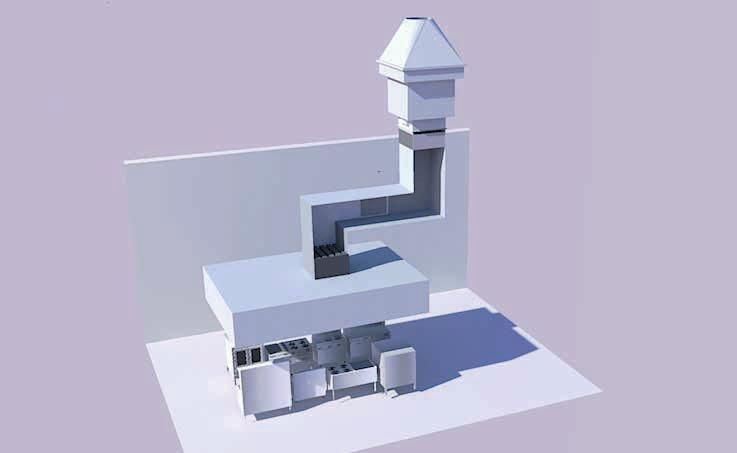

22 SYSTEMLÖSNING ABC-ALFa / ABC-BETa Med kanalkoncepten för imkanaler, ABC-ALFa (rektangulärt kanalsystem) och ABC-BETa (cirkulärt kanalsystem) följer vi regelverket enligt Imkanal 2012:2 och övriga branschstandarder. Våra rektangulära kanaler håller täthetsklass C och våra cirkulära håller täthetsklass D. Avluftshuven ABC-IKH är anpassad för avslut av imkanaler. Huvtoppen är fällbar för rengöring. Vårt standardmaterial är rostfritt men finns även att få i syrafast utförande Läs mer på EXEMPEL PÅ ABC-ALFA - KANALSYSTEMLÖSNING UPPHÄNGNING AV REKTANGULÄR/CIRKULÄR IMKANAL Skruv Takjärn Mutter Gängstång Isolering Skruv Takjärn Gängstång Isolering Vagga Rektangulär kanal Cirkulär kanal Montageskena Cirkulära kanaler skall förses med upphängning med max mm från varje skarv och största avstånd mellan upphängningar får vara 0 mm. 22

23 SAMMANFATTNING IMKANALSKLASSER Klass 1a Användningsområde Begränsningar Avluftsplacering Skydd mot brandspridning inom kök/brandcell Skydd mot brandspridning utom kök/brandcell Upphängning Anslutning andra kanaler Värmeåtervinning Brand-/brandgasspjäll Täthet Rengöring Materialkrav Isolering Fogning Fast och flytande förbränning Valfri storköksutrustning för all typ av matlagning, inklusive kolgrillar och vedugnar. Verksamheten kan ändras utan att brandskyddsnivån påverkas. Avluften ska mynna 1,0 m över taktäckning och över nock. EI60-isolering. Brandskyddsavstånd 50 mm EI60-isolering. Brandskyddsavstånd 50 mm Motsvarande brandteknisk byggnadsklass och brandcellsklass. Andra kanaler får ej anslutas till systemet. Systemet får ej anslutas till värmeåtervinning. Får inte användas. Täthetsklass C, samt vätsketätt utförande, vti. Våt rengöringsteknik Rostfritt stål Klass A2-s1, d0, utan genomgående skarvar. Bultade flänsförband, eller enligt tillverkarens anvisningar. Klass 2a Användningsområde Begränsningar Avluftsplacering Skydd mot brandspridning inom kök/brandcell Skydd mot brandspridning utom kök/brandcell Upphängning Anslutning andra kanaler Värmeåtervinning Brand-/brandgasspjäll Täthet Rengöring Materialkrav Isolering Fogning Elektriska pizzaugnar, bageriugnar, bake-offugnar, varmlufts ugnar, infragrillar, kebabgrillar, uppvärmningskök, kokgrytor och dyl. Under-visningskök i skolor. Intermittent matlagning i caféer och liknande. Det är inte tillåtet att installera storköks-utrustning för matlagning enligt klass 1a, 1b eller 2b. Avluften ska mynna mm över taktäckning. Oisolerat (E60) Brandskyddsavstånd 100 mm EI30 eller EI60-isolering. Motsvarande brand-teknisk byggnadsklass och brandcellsklass. Andra kanaler får anslutas till systemet. Rengöring får dock ej försvåras. Systemet kan anslutas till värmeåtervinning, beakta dock brandeller funktionsrisk. Får användas. Täthetsklass C Torr rengöringsteknik Valfritt galvat, svartplåt eller rostfritt Klass A2-s1, d0, utan genomgående skarvar. Popnit, plåtskruv, gejdskarv eller liknande. Källa: Imkanal.se 23

24 SYSTEMLÖSNING ABC-ALFa - Rekt. rostfria imkanaler 1a REKTANGULÄRA KANALER ABC-IKH Avluftshuv för imkanal RAK KANAL KANALBÖJ 90º KANALBÖJ 45 S-NING ÖVERGÅNG FYRKANTIG CIRKULÄR DIMENSIONS FÖRÄNDRING T-RÖR Sid INSPEKTIONSLUCKA LJUDDÄMPARE 24

25 ABC-ALFa ABC-IKH AVLUFTSHUV FÖR IMKANAL SOMRÅDE: Avluftshuv för imkanal ABC-IKH, uppfyller kraven för klass 1a och alla typer av matlagning inklusive kolgrillar och vedugnar. Säkerställer att inga begränsningar finns för ändringar i verksamheten avseende typ av storköksutrustning. UTFÖRANDE: ABC-IKH är utförd i rostfritt stål med invändigt regnskydd och toppkona för lång kastlängd. Konstruerad i vätsketätt utförande och rensbar med våt rengöringsteknik. Takgenomföring med invändigt svetsad kanal och flänsanslutning täthetsklass C. Brandteknisk klass motsvarande EI60. Material lämpligt för system med ozonrening. Anpassad för att klara kraven på att avluften skall mynna 1.0 meter över taktäckning, observera att för klass 1a kanaler skall avluften mynna över nock. DIMENSIONERING: Storlek bestäms enligt matris för aktuellt luftflöde och önskad kastlängd. Produkten kan tillverkas i följande material: Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Materialtjocklek: 1-1,5 mm 25

26 A ABC-ALFa RAK KANAL Standardlängd 1 mm Rak kanal. UTFÖRANDE Helsvetsad slät insida. Flänsanslutning. Utförande Materialtjocklek: 1-1,5 mm Vti, klass C RF EN SF EN Standard X X Industri X X Marin/Offshore IMKANALSKLASS 1a B Storlek A/B

27 A ABC-ALFa KANALBÖJ kanalböj UTFÖRANDE Helsvetsad slät insida. Flänsanslutning. Utförande Materialtjocklek: 1-1,5 mm Vti, klass C RF EN SF EN Standard X X Industri X X Marin/Offshore B Kanalböj 90º. IMKANALSKLASS 1a Standard R =100 STORLEK A/B

28 ABC-ALFa KANALBÖJ 45º 45 kanalböj UTFÖRANDE Helsvetsad slät insida. Flänsanslutning. STORLEK A/B Utförande Materialtjocklek: 1-1,5 mm Vti, klass C IMKANALSKLASS 1a RF EN SF EN Standard X X Industri X X Marin/Offshore 28

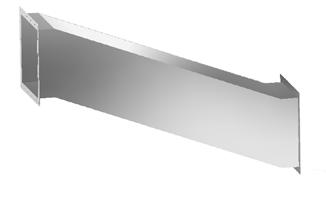

29 ABC-ALFa S-ning för skarvning. S-NING UTFÖRANDE Helsvetsad slät insida. Flänsanslutning. Vti, klass C IMKANALSKLASS 1a Utförande RF EN SF EN Standard X X B A F Industri X X Marin/Offshore L Materialtjocklek: 1-1,5 mm Ange fallhöjd (F) och längd (L) STORLEK Längd A/B (L)

30 A ABC-ALFa ÖVERGÅNG ÖVERGÅNG FYRKANTIG CIRKULÄR Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Materialtjocklek: 1-1,5 mm Vti, klass C IMKANALSKLASS 1a Ø100 Ø125 A/B 100 A/B 100 Övergång fyrkantig cirkulär. UTFÖRANDE Helsvetsad slät insida. Flänsanslutning. B Ø d L= Ø160 A/B Ø A/B Ø250 A/B Ø315 A/B Ø A/B

31 ABC-ALFa Ø A/B 1 1 Ø630 A/B Ø A/B Ø A/B Ø1250 A/B

32 ABC-ALFa DIMENSIONS FÖRÄNDRING Dimensionsförändring för kanalsystem. UTFÖRANDE Helsvetsad slät insida. Flänsanslutning. Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Materialtjocklek: 1-1,5 mm Vti, klass C Std längd STORLEK A/B IMKANALSKLASS 1a 32

33 ABC-ALFa T-rör för skarvning av rörsystem. UTFÖRANDE Helsvetsad slät insida. Flänsanslutning. T-RÖR Vti, klass C IMKANALSKLASS 1a Utförande Marin/Offshore Materialtjocklek: 1-1,5 mm STORLEK A/B RF EN SF EN Standard X X Industri X X B A R=

34 ABC-ALFa JHIL INSPEKTIONSLUCKA Används som rens- och inspektionslucka för rektangulära kanaler. UTFÖRANDE ABC-JHIL består av en ram och en lucka med längsgående handtag. För brandisolerade luckor är ramen utförd med stos. EXEMPEL BESKRIVNINGSTEXT VVS AMA QLE Renslucka ABC-JHIL av ABC Ventilationsprodukter AB fabrikat. Storlek x. Rostfritt = EN Brandteknisk isolering EI-30. STORLEK x till x mm i steg om 100 mm Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Materialtjocklek: 1-1,5 mm 60 B A x B 25 A Oisolerat uförande Håltagningsmått = A x B + 10 mm alt. 140 Isolerat uförande Håltagningsmått = A x B - 40 mm 34

35 ABC-ALFa ABC-LJUDDÄMPARE REKT REKTANGULÄR Rektangulär ljuddämpare för montage i rektangulära ventilationskanaler. UTFÖRANDE ABC-Ljuddämpare består av ett rektangulärt plåthölje med vertikala bafflar monterade invändigt. Bafflarana består av mineralull som är beklädd med en glasfiberduk. Flänsanslutning. Täthetsklass C. UNDERHÅLL Dämpningsmaterialet är beklätt med en duk som är godkänd för mekanisk rensning med roterande nylonborstar. EXEMPEL BESKRIVNINGSTEXT VVS AMA QKC.1 ABC-Ljuddämpare rektangulär av ABC Ventilationsprodukter AB fabrikat. Ljuddämpare rekt. Bredd 1 Höjd Längd 1 Rostfritt = EN EXEMPEL BESKRIVNINGSTEXT VINKEL LJUDDÄMPARE VVS AMA QKC.2 U I 35

36 SYSTEMLÖSNING ABC-BETa - Cirkulära rostfria imkanaler 2a CIRKULÄR KANAL KANALBÖJ 30 KANALBÖJ 45 KANALBÖJ 60 KANALBÖJ 90 ÖVERGÅNG T-RÖR ÄNDLOCK MUFFLOCK Sid MUFF NIPPEL ILU LJUDDÄMPARE = Lagervara CIRKULÄR KANAL Cirkulär kanal. UTFÖRANDE Spiralf0alsad Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek Längd * Storlek Ø är beställningsvaror

37 ABC-BETa KANALBÖJ 30 Kanalböj 30 UTFÖRANDE Sömsvetsad Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek Kanalböj 45 UTFÖRANDE Sömsvetsad. KANALBÖJ 45 Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek * Storlek Ø är beställningsvaror 37

38 ABC-BETa KANALBÖJ 60 Kanalböj 60 UTFÖRANDE Sömsvetsad. Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek

39 ABC-BETa KANALBÖJ 90 Kanalböj 90 UTFÖRANDE Sömsvetsad Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek * Storlek Ø är beställningsvaror 39

40 ABC-BETa ÖVERGÅNG KONISK Övergång konisk. UTFÖRANDE Sömsvetsad Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek nippel Storlek nippel * Storlek Ø är beställningsvaror T-RÖR T-rör med nippelanslutningar. UTFÖRANDE Sömsvetsad Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek * Storlek Ø är beställningsvaror 40

41 ABC-BETa Cirkulärt ändlock / inspektionslucka för kanaler. ÄNDLOCK CIRKULÄRT Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek * Storlek Ø är beställningsvaror Cirkulärt mufflock för kanaler MUFFLOCK CIRKULÄRT Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek * Storlek Ø är beställningsvaror 41

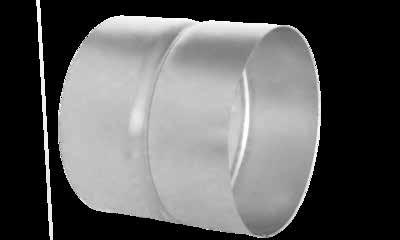

42 ABC-BETa MUFF Muff för sammanfogning av rörkomponenter. Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek * Storlek Ø är beställningsvaror NIPPEL Nippel för sammanfogning av rörkomponenter. Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek * Storlek Ø är beställningsvaror 42

43 ABC-BETa ABC-ILU CIRKULÄRT Cirkulär ILU för kanaler Utförande RF EN SF EN Standard X X Industri X X Marin/Offshore Klass D Certifikatsnr: 0103/07 IMKANALSKLASS 2a Storlek * Storlek Ø är beställningsvaror 43

44 ABC-BETa ABC-LJUDDÄMPARE CIRK CIRKULÄR Cirkulär ljuddämpare. UTFÖRANDE Isolering 50 mm. Dämpningsmaterial är mineralull klädd med glasfiberduk. Utförande Standard Industri Marin/Offshore RF EN X X SF EN Rostfritt PACKNING EPDM STORLEK EXEMPEL BESKRIVNINGSTEXT VVS AMA QKB.1 ABC-Ljuddämpare cirkulär av ABC Ventilationsprodukter AB fabrikat. Storlek: 100- Längd: 650. Rostfritt = EN STORLEK/MÅTT/DÄMPNING Storlek Ød D Längd Dämpning [db] för frekvens [Hz] Kg

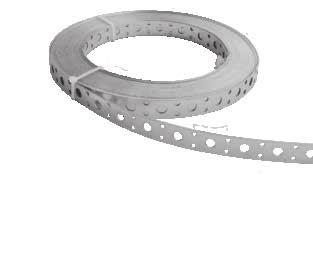

45 MONTAGETILLBEHÖR MONTAGETILLBEHÖR Montagetillbehör är ej lagervaror utan kan beställas på begäran. Kontakta oss för mer information. VINKELJÄRN Vinkeljärn med försänkta skruvhål. VENTILATIONSSKRUV Borrskruv för sammanfogning. STAPS Självgängande tätningsskruv. HÅLBAND För montage av ventilationskanaler. POPNIT Standard POP-nit. BLINDNITMUTTER Blindnitmutter med plant huvud. VAGGA För montage av cirkulära kanaler. GÄNGSTÅNG M-gänga. TAKJÄRN Takjärn för upphängning av ventilationskanaler. BULT M-gänga. MUTTER M-gänga. Sexkantmutter. BRICKA Rund bricka. MONTAGESKENA Skena för montering av ventilationskanaler. KANALSTÖD Används för att fästa kanaler på bjälklag, vägg eller tak. PIANOGÅNGJÄRN Pianogångjärn oborrade. DRÄNERINGSKOPP Dräneringskopp för dränering av imkanaler. Inklusive plugg. KULVENTIL Kulventil för öppning och stängning av dränering i imkanaler. 45

46 FÖRSÄLJNINGSVILLKOR PRISER För order under SEK debiteras en expeditionsavgift på 150 SEK. Priserna gäller fritt vår fabrik i Borås, inklusive emballage, exklusive moms. Kostnad för pall tillkommer. Vi förbehåller oss rätten till prisändringar utan föregående meddelande. Leveransdagens priser och legeringstillägg gäller. GARANTITID ABC Ventilationsprodukter AB allmänna produktgaranti gäller i 24 månader (2 år) från leveransdatum, dock som längst 30 månader (2 ½ år) från produktionsdatum. För produkter tillverkade enligt kunds anvisningar ansvarar kunden för produktens konstruktion, funktion och livslängd. GARANTIBESKRIVNING Garantitiden är 2 år räknat från varans avlämnande eller om varan är avsedd för en entreprenad som skall slutbesiktigas eller avlämnas på annat sätt räknas garantitiden från den dag då entreprenaden är godkänd. GARANTIVILLKOR Är det ett handhavandefel eller felinställd/felinstallerad eller feldimensionerad produkt måste köparen själv stå för kostnaden. Produktgarantin gäller inte fel som uppstår vid eller efter egen förändring av produktens funktion och utseende. LEVERANSTID Av oss angiven leveranstid avser avsändning från fabrik. LEVERANSBESTÄMMELSER Leveranser inom Norden sker enligt Teknikföretagens allmänna leveransbestämmelser NL09 och Svensk Ventilations tillägg VU13. LEVERANSVILLKOR Fritt vår fabrik i Borås. Frakt debiteras med faktisk kostnad. REKLAMATIONER OCH RETURER Reklamerat gods får inte returneras till ABC utan dennes medgivande. Varor som inte tillhör ABC:s lagersortiment krediteras endast om säljaren accepterar returen. Vid eventuellt återtagande av gods, görs ett returavdrag på 25 % på det fakturerade priset, om inte annat överenskommits. Köparens mottagningskontroll skall omfatta avstämning av mottaget gods mot följesedel samt kontroll av synliga skador. Eventuella avvikelser i antal och skador skall anmälas till transportören när godset kvitteras. Eventuella anmärkningar ska göras inom 7 dagar från godsets mottagande. Vi förbehåller oss rätten till ändringar utan föregående meddelande. Vi reserverar oss för eventuella tryckfel och av trycktekniska skäl kan kulörerna i katalogen avvika från verkligheten. 46

47 47

48 ABC Ventilationsprodukter AB Industrigatan 6, Borås abcvent.se 2018 Rev 1
