Manual för likströmssystem typ PC10

Transkript

1 Manual för likströmssystem typ PC10 SÄKERHETSINSTRUKTION Denna manual skall läsas före installation, användning eller arbete i produkten. Denna produkt innehåller livsfarlig spänning som vid beröring kan orsaka elektrisk chock, brännskada eller dödsfall. Installation skall utföras av behörig personal och enligt installationsanvisningen. Service får endast utföras av auktoriserad servicepersonal. Skåpet får endast öppnas av behörig personal. Skyddskåpor och beröringsskydd inuti apparaten får endast avlägsnas av auktoriserad servicepersonal. Strömmen måste alltid brytas på ett säkert sätt innan service/underhållsarbete påbörjas. Varning för bakspänning. Matning sker från flera håll. Apparatens nätbrytare ger inte total spänningslöshet. Dokumentnr: C Artikelnr:

2 2 Vi förbehåller oss rätten till ändringar av innehållet utan föregående avisering.

3 3 INNEHÅLL 1 PRESENTATION SÄKERHETSINSTRUKTION TEKNISKA DATA ALLMÄNT ELEKTRISKA DATA Sortiment Gemensamma elektriska indata Gemensamma elektriska utdata Elektriska data för likriktarmodul Elektriska data för distributionsmodul DM Elektriska data för battericentral Elektriska data för uttag för kapacitetsprov Allmänt Skruvplint Kontaktdon Elektriska data för batteri Internt placerat batteri Externt placerat batteri Elektriska data för växelriktare Elektriska data för övriga enheter MILJÖDATA MEKANISKA DATA UPPFYLLDA NORMER FUNKTIONSBESKRIVNING ALLMÄNT ENLINJESCHEMA RACK FÖR LIKRIKTARMODULER OCH OPERATÖRSPANEL LIKRIKTARMODULER ÖVERVAKNINGSENHET PCM Allmänt Operatörspanel I/O-enhet Mätuttag BATTERI BATTERICENTRAL DISTRIBUTIONSCENTRAL DC AC DC/DC-OMVANDLARE VÄXELRIKTARE DUBBLA SYSTEM Allmänt Korskopplingsbrytare Jordfelsmätning Batterikretsprov Utjämningsladdning Lastdelning ÖVRIGA FUNKTIONSENHETER FUNKTIONER Allmänt Hålladdning Utjämningsladdning... 17

4 Batterikretsprov HANDHAVANDE Allmänt NÄTINMATNING LIKRIKTARMODULER BATTERICENTRAL DISTRIBUTIONSCENTRAL HUVUDCENTRAL KAPACITETSPROV BATTERIER MÄTUTTAG DC/DC-OMVANDLARE VÄXELRIKTARE KORSKOPPLINGSBRYTARE ÖVRIGA FUNKTIONSENHETER INSTALLATIONSANVISNING SÄKERHETSINSTRUKTION ALLMÄNT LAGRING OCH SKYDD Skåp Batteri UPPSTÄLLNING Skåp Batterier Interna batterier Externa batterier Likriktarmoduler ELEKTRISK INSTALLATION Allmänt Jordning Nätspänning Yttre avsäkring likriktare Anslutning likriktare Anslutning växelriktare Anslutning övriga enheter Batterier Allmänt Internt batteri Externt batteri Likriktarmoduler Inställningar distributionscentral DM Extern last I/O-enhet Operatörspanel Övriga enheter IDRIFTTAGNING SÄKERHETSINSTRUKTION FÖRBEREDANDE INSPEKTION Allmänt Batteri SPÄNNINGSSÄTTNING DC Övervakningsenhet Distributionscentral Likriktarmoduler DC/DC-omvandlare Växelriktare... 30

5 Övrigt AC Likriktarmoduler Växelriktare Övrigt KONTROLLER Kontroll av laddspänning Kontroll av inställningar Kontroll av digitala utgångar Kontroll vid dubbla system Provning av funktionen Blockering av utjämningsladdning Provning av funktionen Blockering av jordfelsmätning Provning av funktionen Batterikretsprov INKOPPLING AV LAST UNDERHÅLL ÅRLIG KONTROLL Allmänt Kontroll av laddspänning Kontroll av kylförmåga Övrigt FELSÖKNING SÄKERHETSANVISNING FELSÖKNING VID LARM FELSÖKNING FÖR LIKRIKTARE ÖVRIG FELSÖKNING Distributionsmodul typ DM DC/DC-omvandlare Växelriktare Övriga enheter Bilagor A KRETSSCHEMA DM199

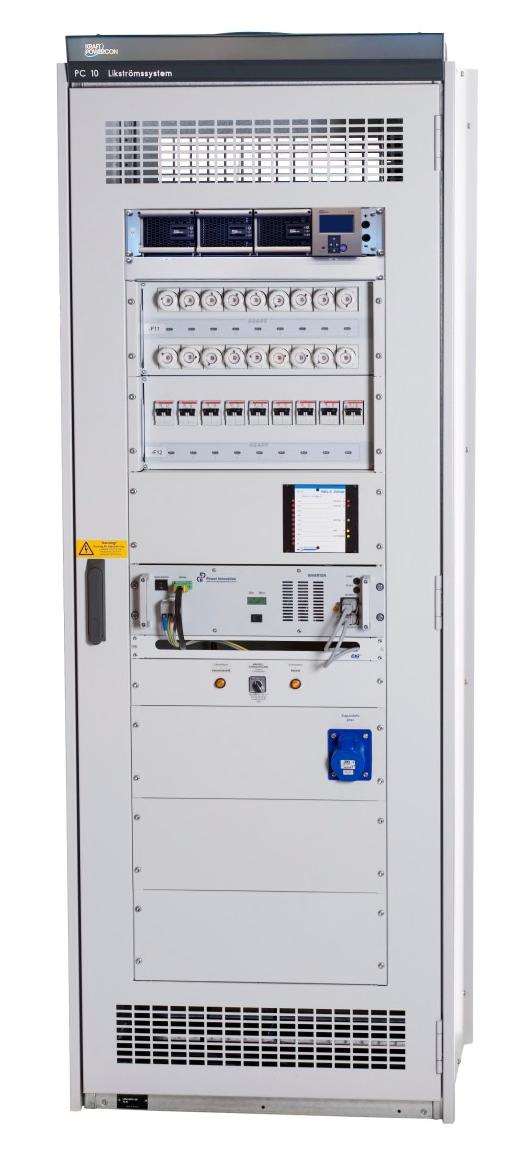

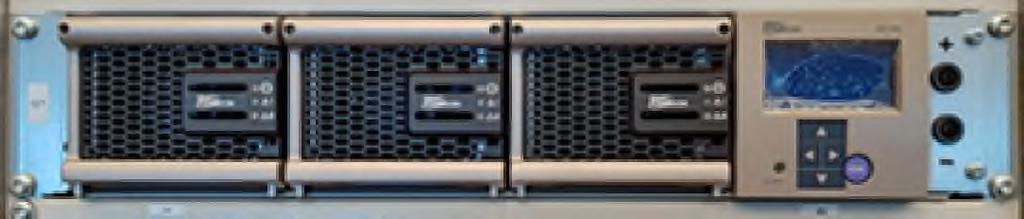

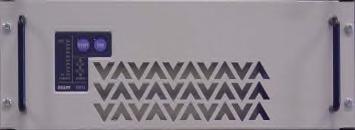

6 6 1 PRESENTATION PC10 är ett komplett likströmssystem för avbrottsfri försörjning av likspänning för t ex ställverk, kontrollutrustning, processtyrning etc. Systemet är moduluppbyggt för enkelt underhåll och hög flexibilitet. Det är i grundutförande komplett med likriktare, batteri, battericentral, distributionscentral och övervakning. Dess kompakta design gör det möjligt att passa in även i begränsade utrymmen. Övervakningsenhetens tydliga display och överskådliga menysystem gör det lätt och trivsamt att arbeta med. Likriktarna är av plug-in -typ och kan parallellkopplas för ökad kapacitet och tillgänglighet. PC10 är ett grundkoncept som anpassas enligt varje kund önskemål. Det innebär att systemet kan komma att innehålla en flora av ytterligare funktionsenheter varav de vanligast förekommande beskrivs i den här manualen. För övriga hänvisas till beskrivningar för respektive enhet. Denna beskrivning behandlar framför allt installation, idrifttagning, service, underhåll och tekniska data och vänder sig därför främst till den personal som har ansvar för dessa områden. Motsvarande beskrivning av de delar av systemet som kan hänföras till övervakningsenheten återfinns i, Manual för övervakningsenhet typ PCM2. För övriga enheter hänvisas till respektive tillhörande beskrivning. Handhavandet hanteras främst via övervakningsenheten som beskrivs i manualen, Manual för övervakningsenhet typ PCM2. Den vänder sig därför i första hand till den personal som har det dagliga driftansvaret för anläggningen, men även till övrig personal som har anledning att arbeta med likströmssystemet. För komplett beskrivning ska denna manual användas tillsammans med beskrivningen för övervakningsenheten, Manual för övervakningsenhet typ PCM2 samt specifika beskrivningar för eventuella övriga enheter.

7 7 2 SÄKERHETSINSTRUKTION Denna produkt innehåller livsfarlig spänning som vid beröring kan orsaka elektrisk chock, brännskada eller dödsfall. Av säkerhetsskäl indelas berörd personal i olika klasser med följande krav på specifik kompetens. Auktoriserad servicepersonal: Har tillräcklig erfarenhet och elteknisk utbildning för att undgå de faror som elektriciteten kan medföra. Har behörighet enligt myndigheters krav vid aktuell typ av arbete. Har språkkunskaper som innebär att innehållet i denna beskrivning ej kan missförstås. Har genomgått produktspecifikt utbildningsprogram för auktoriserad servicepersonal godkänt av KraftPowercon Sweden AB. Behörig personal: Har tillräcklig erfarenhet och elteknisk utbildning för att undgå de faror som elektriciteten kan medföra. Har behörighet enligt myndigheters krav vid aktuell typ av arbete. Har språkkunskaper som innebär att innehållet i denna beskrivning ej kan missförstås. Installation, service, underhåll och felsökning får endast utföras av behörig personal samt i enlighet med installationsanvisningarna. Skyddskåpor och beröringsskydd inuti apparaten får endast avlägsnas av auktoriserad servicepersonal.

8 8 3 TEKNISKA DATA 3.1 ALLMÄNT De specifikationer som anges här utgår från grundkonceptet. Eftersom PC10 alltid anpassas efter kundens önskemål kan andra data gälla för den specifika leveransen. 3.2 ELEKTRISKA DATA Sortiment PC10 kan vara baserad på antingen likriktare av typ PRM1 eller PRM3. Den här manualen baseras på det PRM1 PRM3 vanligaste utförandet, nämligen likriktare av typ PRM1. För PRM3-utförande hänvisas till Manual för laddningslikriktare typ PRM3 som kompletterande beskrivning. I system av typ PC10 kan likriktare PRM1 normalt bestyckas med upp till 3 likriktarmoduler. Tabellen nedan avser full bestyckning. PC10 Likriktarmodul Modell- U NOM I MÄRK I MÄRK Modellbeteckning beteckning (V DC) (A) (A) PC10 24/ PCS 24/36 24 PC10 24/ PCS 24/70 PC10 48/ PCS 48/18 48 PC10 48/ PCS 48/50 PC10 110/ PCS 110/8 PC10 110/ PCS 110/16 PC10 110/ PCS 110/22 PC10 220/ PCS 220/ Gemensamma elektriska indata Angivna data gäller för likriktare typ PRM1. Märkspänning *1 /127 *1 /220/230/240 V AC 1- fas *2 Frekvens... 50/60 Hz Effektfaktor... > 0.99 (vid 230 V AC, full last) Anslutningsplint mm 2 *1 : Reducerad effekt (derating) gäller vid spänning under 190 V AC. *2 : En enskild likriktarmodul matas enfasigt. Modulerna kan dock matas från varsin fas med nolla Gemensamma elektriska utdata Angivna data gäller för likriktare typ PRM1. Spänningsreglering (statisk)... <±0.5 % av nominell utspänning Spänningsreglering (dynamisk)... <±1 % inom 3 sekunder, / % laständring Strömreglering... <±1 % av märkström Inställningsområde, strömgräns % av märkström

9 9 Rippelspänning... <0.1 % RMS Rippelström... <0.1 % av märkström Verkningsgrad... upp till 92 % Elektriska data för likriktarmodul Angivna data gäller för likriktare typ PRM1. Utgångsdata Ingångsdata Modellbeteckning, U effekt *2 NOM I MÄRK P MAX Förlust- Inställningsområdområde Inspännings- Näteffekt ström *1 (W) Nät- likriktarmodul (V DC) (V DC) (A) (W) (V AC) (VA) (A rms) PCS 24/ PCS 24/ PCS 48/ PCS 48/ PCS 110/ PCS 110/ PCS 110/ PCS 220/ *1 : max vid 195 V AC *2 : typ vid 230 V AC och full last *3 : Derating gäller vid spänning under 190 V AC Elektriska data för distributionsmodul DM199 Typ DM199 Antal grupper Max säkring Säkringstyp (A) DM199 9xDII 9 25 Smältsäkring typ DII DM199 6xDIII 6 63 Smältsäkring typ DIII DM199 9xMCB 9 Enligt kundspec. Automatsäkring (MCB) Effektförbrukning... 1 W (24 V), 2 W (48 V), 2 W (110 V), 2.5 W (125 V) Isolation mellan grupper... >1 Mohm Larmutgångar... Relä, viloströmskopplat 250 VAC, 5 A, AC1 24/48 VDC, 0.3 A vid L/R=40 ms 125 VDC, 0.15 A vid L/R=40 ms 250 VDC, 0.12 A vid L/R=40 ms Indikering... Röd/Grön lysdiod per grupp Inställningar... Omkopplare per grupp för aktivering/avaktivering av övervakning Anslutning, utgående grupp mm 2, frånskiljbar skruvplint Anslutning, larmutgång mm 2, frånskiljbar skruvplint Elektriska data för battericentral Utförande... Polseparerad i plastkapsling Säkringstyp... NH00 Antal grupper beroende på utförande Batterikabel, internt batteri mm 2, dubbelisolerad

10 Elektriska data för uttag för kapacitetsprov Allmänt Anslutning för kapacitetsprov utförs normalt i form av skruvplint placerad i skåpets bakplan eller i form av CEE-don placerad i skåpsdörren, men även andra alternativ förekommer. Angivna elektriska data gäller endast i grundutförande Skruvplint Anslutning mm 2, skruvplint Maximal belastning A Kontaktdon Anslutning... CEE-don typ UIS Maximal belastning A Elektriska data för batteri Internt placerat batteri Batterityp... Ventilreglerat Max antal batteriblock... Begränsas av fysisk storlek, typiskt 9 block vid 110V Max kapacitet... Begränsas av fysisk storlek, typiskt 100Ah vid 9 block och 110V Externt placerat batteri Batterityp... Valfritt Max antal batteriblock... Ej begränsat Max kapacitet... Ej begränsat Elektriska data för växelriktare Angivna data gäller för växelriktare typ INVB för 230V AC. Maximal tillåten extern säkring för inkommande alternativnät dimensioneras av kortslutningståligheten hos det interna kablaget. Minsta rekommenderade säkring baseras på växelriktaren uteffekt. Maximal distributionssäkring (utgångssäkring) baseras på en utlösningstid på max 50 ms för att en eventuell kortslutning inte ska uppfattas som ett avbrott för objekt på övriga grupper. Modell INVB Alternativnätsäkring (A) Distributionssäkring, max (A) Min Max Smältsäkring gg MCB, kurva B MCB, kurva C INVB INVB INVB INVB Elektriska data för övriga enheter Se separat beskrivning/datablad för respektive enhet. 3.3 MILJÖDATA Kapslingsklass... IP21 enligt EN 60529, IP42 som option Kylning... Temperaturreglerade fläktar i likriktarmoduler, i övrigt naturlig konvektion

11 11 Omgivningstemperatur (spec. data gäller)... 0 till +40 C Lagringstemperatur till +70 C Luftfuktighet... <90 % RH, icke kondenserande Höjd över havet... <2000 m Ljudnivå, vid 1m... <50 dba vid 25 % last 3.4 MEKANISKA DATA Utförande... Golvskåp med 19 ramverk Uppställning... Stående på golv inomhus i torra, rena rum Vikt... Typiskt kg, exklusive batterier Mått... Typiskt 2051/740/654 mm (h/b/d) Färg... RAL 7035 ljusgrå Kabelintag... Underifrån som standard, ovanifrån som option 3.5 UPPFYLLDA NORMER EN Kapslingsklass EN LVD. Elektronikutrustning, inklusive kraftelektronik, i elektriska starkströmsinstallationer. EN Säkerhetsfordringar för laddningsbara batterier och batterianläggningar EN EMC. Immunitet hos utrustning i industrimiljö EN EMC. Emission från utrustning i industrimiljö

12 12 4 FUNKTIONSBESKRIVNING 4.1 ALLMÄNT PC10 är ett komplett likströmssystem som i grundutförande omfattar likriktare, batteri, battericentral, distribution och övervakning. Eftersom systemet anpassas efter varje kunds specifika önskemål kan ett antal olika övriga funktionsenheter ingå. Utöver grundutförandet tas några av de vanligaste upp här. PC10 kan vara baserad på antingen likriktare av typ PRM1 eller PRM3. Den här manualen baseras på det vanligaste utförandet, nämligen likriktare av typ PRM1. För PRM3-utförande hänvisas till Manual för laddningslikriktare typ PRM3 som kompletterande beskrivning. De flesta funktioner hanteras av övervakningsenheten och beskrivs i Manual för övervakningsenhet PCM ENLINJESCHEMA I Figur 4-1 visas som exempel enlinjeschema för PC10 i 110V-utförande med tillägg i form av DC/DC-omvandlare 24V och växelriktare 230V. Utöver detta kan ett antal ytterligare tillägg förekomma, t.ex. dubbla system, larmpaneler, m.m. För dessa hänvisas till kundspecifik dokumentation.

13 13 Figur 4-1 Enlinjeschema PC10 exempel 1-4: Likriktarmoduler 10: PCM2 I/O-enhet 5: Batteri 11: PCM2 operatörspanel 6: Battericentral 12: Larmutgångar 7: Distributionscentral 110VDC 13: Kapacitetsprovsuttag 8: Distributionscentral 24VDC 14: DC/DC-omvandlare 110VDC/24VDC 9: Distributionscentral 230VAC 15: Växelriktare 110VDC/230VAC 4.3 RACK FÖR LIKRIKTARMODULER OCH OPERATÖRSPANEL Likriktarmoduler tillsammans med operatörspanelen sitter monterade i en separat rackenhet. Operatörspanelen, även kallad displayenhet, är den enhet som används som gränssnitt mot användaren. Den sitter monterad som en modul till höger om likriktarmodulerna. Likriktarmodulerna är plug-in -moduler. För anpassning till önskad kapacitet kan rackenheten bestyckas med upp till tre moduler. 4.4 LIKRIKTARMODULER Likriktarmodulerna är av plug-in -typ och kan bytas under drift. Det finns plats för upp till tre parallella moduler. På modulens front finns tre stycken indikeringslampor: AC OK - Grön: Nät OK Släckt: Nätfel VARNING - Gul fast: Fjärravstängd (standby) eller varning för hög temperatur Gul blink: Kommunikationsfel Släckt: Normal drift

14 14 ALARM - Släckt: OK Röd: Larm (avstängd efter DC-överspänning, övertemperatur, fläktfel eller internt fel) 4.5 ÖVERVAKNINGSENHET PCM Allmänt PCM2 är en enhet avsedd att övervaka och i viss mån styra ett likströmssystem som främst baseras på batterier, likriktare och distribution. De huvudsakliga funktionerna är: Övervakning av systemparametrar som spänning, ström, jordfelsresistans, temperatur, med mera. Larmhantering genom analys av egna mätdata, automatiska tester samt insamling av data från externa enheter. Larmindikering via klartext på display, lysdiod för summalarm samt reläutgångar för extern larmindikering. Styrning av laddningsprocessen som utjämningsladdning, temperaturreglerad hålladdningsspänning och prov med sänkt spänning (batterikretsprov). Operatörskommunikation via display, tryckknappar och lysdiod för larmindikering. För mer information, se Manual för övervakningsenhet PCM Operatörspanel Operatörspanelen är den enhet som används som gränssnitt mot användaren. Den innehåller en grafisk display, tryckknappar och lysdiod för larmindikering. Som option finns möjlighet att ansluta en ytterligare operatörspanel för användning i t ex ett kontrollrum I/O-enhet I/O-enheten innehåller anslutningsdon för de externa anslutningar som krävs för övervakningsenheten. Dess uppgift är att vara interface mot omvärlden m h a kretsar för digitala in/ut, analoga mätingångar och kommunikation. Den sitter normalt monterad på plintskena inne i skåpet Mätuttag Ett kortslutningsskyddat mätuttag för mätning av batterispänning finns i direkt anslutning till operatörspanelen. Mätuttaget är avsett för en 4 mm helisolerad stiftpropp av säkerhetstyp, men passar även för en vanlig 4 mm banankontakt. 4.6 BATTERI Batteriet består av ett antal seriekopplade batteriblock. De kan vara placerade antingen inuti PC10- skåpet eller externt på egen ställning. Då batteriet är placerat i skåpet är blocken alltid av VR-typ, d v s slutna ventilreglerade kärl. Vid extern placering kan de vara av valfri typ. Batteriets mittspänning mäts för att bilda underlag för symmetriövervakning.

15 BATTERICENTRAL Battericentralen är den översta nivån för fördelning av likströmmen. Eftersom anslutningen mellan batteriet och battericentralen normalt inte får skyddas med säkring är battericentralen byggd i polseparerat, kortslutningssäkert utförande. Centralen är försedd med knivsäkringar av typ NH DISTRIBUTIONSCENTRAL DC AC Distributionscentralen är normalt nästa nivå under battericentralen för fördelning av likströmmen. Ibland förekommer dock ytterligare en nivå mellan battericentral och distributionscentral som då brukar kallas för huvudcentral och består av smältsäkringar typ DIII. PC10 kan bestyckas med ett antal distributionscentraler med nio grupper i vardera. Centralerna kan bestyckas med antingen smältsäkringar typ DII eller DIII, eller automatsäkringar (MCB). Distributionscentralen har tvåpolig nollspänningsövervakning med indikeringar och gemensam larmutgång för de nio grupperna. Vid säkringsfel byter lysdiodsindikeringen färg från grön till röd och larmreläet faller. Oanvända grupper kan inaktiveras så att larmutgången inte påverkas. En sådan grupp indikeras med en släckt lysdiod. Centralens ena kortsida är försedd med en utfällbar plastflik med säkringsförteckning. I de fall PC10 är utrustad med växelriktare är den oftast kompletterad med en AC-central. Förutom ett den är enpolig har den normalt i övrigt samma utförande och funktion som DC-centralerna. Dock förekommer varianter med MCB + hjälpkontakt som alternativ. 4.9 DC/DC-OMVANDLARE Som alternativ till ett separat komplett batterisystem för lägre spänningar kan man istället med fördel utnyttja det ordinarie batteriet och med hjälp av DC/DC-omvandlare skapa önskad DCspänning, oftast 24 eller 48 V. Isolationsbarriär mellan ingång och utgång i DC/DC-omvandlaren ger fullständig galvanisk isolation mellan systemen. Genom att koppla flera omvandlare parallellt kan uteffekten ökas. Komplettering med utgångsdioder skapar dessutom redundans VÄXELRIKTARE Vid behov av avbrottsfri växelspänning kan systemet kompletteras med en växelriktare. Den skapar växelspänning utifrån befintligt batterispänning. Växelriktaren utrustas normalt med en manuell förbikopplare som gör att lasten vid behov kan försörjas med ordinarie nätspänning istället. Detta kan t ex användas vid service på växelriktaren utan att behöva göra lasten spänningslös. För mer information, se Manual för växelriktare typ INVB DUBBLA SYSTEM Allmänt Dubbla system innebär att det finns två separata delsystem, system A och B, försedda med likriktare och batteri. Via korskopplingsbrytare kan man manuellt flytta lasten mellan de båda

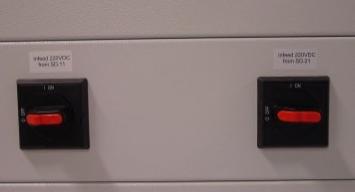

16 16 delsystemen. I samband med detta behöver delsystemen samarbeta främst i fråga om jordfelsmätning, utjämningsladdning och batterikretsprov vilket beskrivs i detta avsnitt Korskopplingsbrytare Med hjälp av korskopplingsbrytare kan man styra från vilket batteri som lasten ska försörjas. Man har fyra alternativ: 1. Matning från batteri A. 2. Matning från batteri B. 3. Matning från batteri A+B samtidigt. 4. Lasten är spänningslös, d v s isolerad från batterisystemet. Alternativ 3 utnyttjas alltid som mellanläge vid övergång mellan 1 och 2 för att åstadkomma en avbrottsfri omkoppling. Till skillnad från övriga alternativ där systemen arbetar som två helt oberoende system, är de i alternativ 3 ihopkopplade. Det är givetvis även möjligt att använda detta läge permanent, även om rekommendationen är att endast utnyttja det tillfälligt i samband med t ex service och underhåll. Lasten delas normalt upp i minst två grupper där varje grupp får ovanstående egenskaper med hjälp av två korskopplingsbrytare. Genom att förse korskopplingsbrytarna med hjälpkontakter som kopplas till övervakningsenheten hanteras ett antal problem som annars skulle uppstå i ett dubbelt system Jordfelsmätning Det ska aldrig finnas mer än en utrustning för jordfelsmätning i taget inkopplad i ett system. I annat fall blir det mätfel p g a att de mäter varandras mätingångars inimpedans. Genom att förse korskopplingsbrytarna med hjälpkontakter som kopplas till särskilda ingångar på övervakningsenheten så hanteras detta automatiskt. För detaljerad information, se Manual för övervakningsenhet typ PCM Batterikretsprov Så länge de båda delsystemen är separerade gör varje delsystem för sig batterikretsprov oberoende av varandra. I ihopkopplat läge måste båda systemen dock göra en synkroniserad sänkning av spänningen för ett meningsfullt prov. Genom att koppla ihop särskilda in- och utgångar mellan de båda systemens övervakningsenheter kommer de att hantera detta automatiskt. För detaljerad information, se Manual för övervakningsenhet typ PCM Utjämningsladdning Utjämningsladdning innebär laddning med förhöjd spänningsnivå. Genom att via korskopplingsbrytarna tillfälligt flytta över all last till det andra batteriet medan utjämningsladdning pågår undviker man att utsätta lasten för den förhöjda spänningen. Vill man helt eliminera risken för hög spänning kan man se till att möjligheten till utjämningsladdning blockeras så länge det aktuella batteriet är kopplat till lasten. Detta görs via hjälpkontakter på korskopplingsbrytarna kopplade till särskilda ingångar på övervakningsenheten. I serie med hjälpkontakterna kan man också koppla in en flödesmätare. Genom att låta flödesmätaren mäta luftflödet för ventilationsfläkten i batterirummet kan man se till att förhindra utjämningsladdning när inte ventilationen fungerar och på så sätt eliminera risken för vätgasexplosion. För detaljerad information, se Manual för övervakningsenhet typ PCM2.

17 Lastdelning Lastdelning mellan två ihopkopplade system kommer endast att ske passivt (genom den RIkompensering som bildas naturligt i kablagen mellan delsystemen). Aktiv lastdelning sker endast inom ett delsystem ÖVRIGA FUNKTIONSENHETER Alla PC10-system är unika på så sätt att de till skillnad från en standardprodukt tillverkas enligt kundspecifikation. Det innebär att funktionsenheter av olika slag utöver de som redan nämnts ofta förekommer. P g a variationsrikedomen är det omöjligt att här beskriva dem alla, varför vi i dessa fall hänvisar till separata beskrivningar för respektive enhet FUNKTIONER Allmänt Här anges bara de mest grundläggande funktionerna. För mer information, se Manual för övervakningsenhet PCM2 samt separata beskrivningar för eventuella övriga funktionsenheter Hålladdning Hålladdning är det normala driftläget som bestäms av batteriet. Spänningsnivån ska ställas enligt batteritillverkarens anvisningar. För mer information, se Manual för övervakningsenhet PCM Utjämningsladdning Utjämningsladdning innebär laddning med förhöjd spänningsnivå under en begränsad tid. Det används dels för initialladdning, dels för utjämning av cellspänningar om spridning har konstaterats. En digital ingång på övervakningsenheten kan användas för blockering av utjämningsladdning vid ansluten last och/eller bristande ventilationsflöde i batterirummet. För mer information, se Manual för övervakningsenhet PCM2. VARNING: Batterier av VR-typ (ventilreglerade) ska normalt inte utjämningsladdas. För vissa batterityper är det till och med direkt skadligt med utjämningsladdning. Följ alltid batteritillverkarens instruktioner Batterikretsprov Batterikretsprov utförs automatiskt med valbart intervall (normalt en gång per dygn). Provet avser att testa om batterikretsen i sin helhet, d v s inte bara batteriblocken, är funktionsduglig. För mer information, se Manual för övervakningsenhet PCM2.

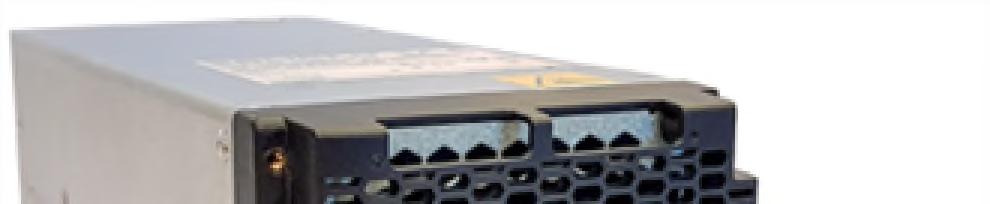

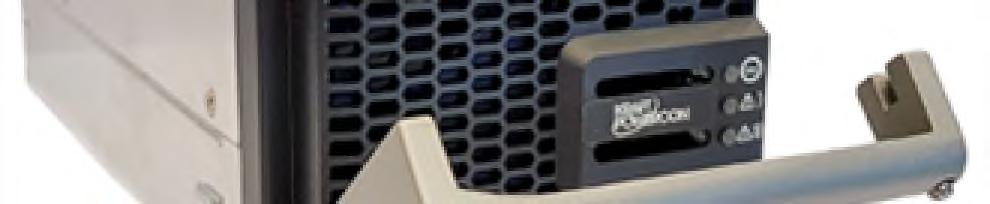

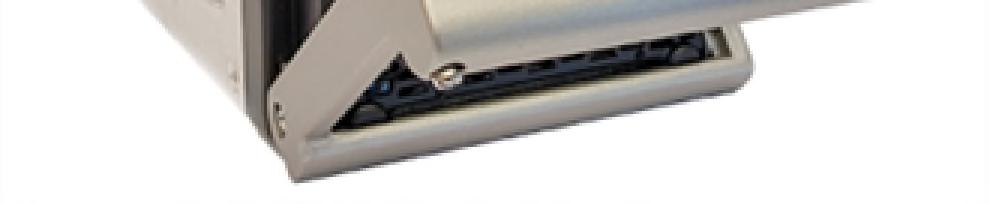

18 18 5 HANDHAVANDE 5.1 Allmänt Merparten av handhavandet är förknippat med övervakningsenheten. Detta beskrivs i Manual för övervakningsenhet PCM2. Övrigt handhavande för grundläggande funktionsenheter beskrivs i detta avsnitt. För funktionsenheter utöver detta hänvisas till eventuell separat beskrivning för respektive enhet. PC10 kan vara baserad på antingen likriktare av typ PRM1 eller PRM3. Den här manualen baseras på det vanligaste utförandet, nämligen likriktare av typ PRM1. För PRM3-utförande hänvisas till Manual för laddningslikriktare typ PRM3 som kompletterande beskrivning. 5.2 NÄTINMATNING För nätinmatning till likriktarmodulerna finns en brytare. Den är normalt placerad på skåpets ryggplåt eller på plintskena i skåpets ena gavel. Observera att brytaren enbart bryter nätinmatningen till likriktarmodulerna. Övervakningsenheten matas från batteriet och fortsätter därmed att fungera. VARNING: Observera att brytaren för nätinmatning inte gör apparaten spänningslös. För total spänningslöshet måste även batteriet kopplas bort. 5.3 LIKRIKTARMODULER På likriktarmodulens front finns tre lysdiodsindikeringar med följande funktion: AC OK - Grön: Nät OK Släckt: Nätfel VARNING - Gul fast: Fjärravstängd (standby) eller varning för hög temperatur Gul blink: Kommunikationsfel Släckt: Normal drift ALARM - Släckt: OK Röd: Larm (avstängd efter DC-överspänning, övertemperatur, fläktfel eller internt fel) Vid larm från modulen finns möjlighet att via operatörspanelens menyer i detalj ta reda på orsaken till larmet, se Manual för övervakningsenhet PCM2. Modulerna är av plug-in -typ och kan i princip bytas under drift. För mer information, se avsnitt INSTALLATIONSANVISNING.

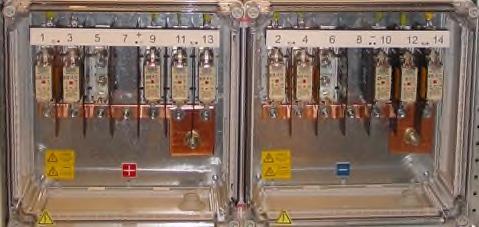

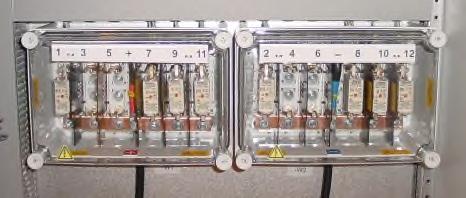

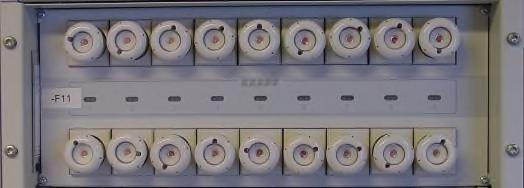

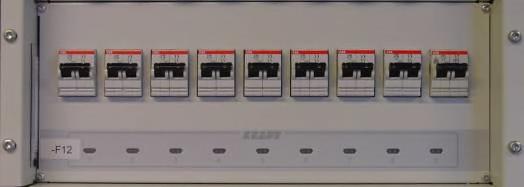

19 BATTERICENTRAL Battericentralen innehåller normalt sex eller sju knivsäkringsgrupper av typ NH00, men kan också vara både fler och färre. Säkringar för plus respektive minus är placerade i varsin isolerad plastlåda för kortslutningssäkert utförande. För beskrivning av säkringarnas gruppering, se anläggningsspecifikt kretsschema. Genom att lossa alla säkringar i battericentralen samt slå från nätbrytaren kan skåpet göras helt spänningslöst, bortsett från själva batterierna, skenan i battericentralen och eventuellt alternativnät för växelriktare. FARA: Använd godkänt patronmanöverdon vid säkringsbyte. Slå från last innan säkringar manövreras, risk för ljusbåge! Använd inte större säkringar än vad som är tillåtet, se märkskyltar i centralen. Vid arbete i centralen, använd isolerade verktyg samt följ de regler som gäller för arbete under spänning. 5.5 DISTRIBUTIONSCENTRAL PC10 bestyckas normalt med distributionscentraler typ DM199 med nio grupper vardera. Säkringarna kan vara antingen smältsäkringar typ DII/DIII eller automatsäkringar (MCB). Varje säkringsgrupp i DC-centralerna är försedd med tvåpolig nollspänningsövervakning (enpolig i AC-central) med lysdiodsindikering. Ett gemensamt summalarm är kopplat till övervakningsenheten. Enskilda grupper som inte används kan inaktiveras, se avsnitt INSTALLATIONSANVISNING. Lysdiodsindikeringen har följande funktion: Grön - Säkringsgrupp OK Röd - Säkringsfel Släckt - Övervakning inaktiverad På vänster kortsida finns en utfällbar plastficka avsedd för säkringsförteckning. Förteckningen är normalt inte ifylld vid leverans. För mall-fil i Excel-format, kontakta KraftPowercon Sweden AB. 5.6 HUVUDCENTRAL I vissa fall finns ett mellanliggande säkringssteg mellan battericentral och distributionscentral. Det kallas ofta för huvudcentral och består normalt av smältsäkringar av typ DIII. En vanlig kombination av säkringsstorlekar för att säkerställa selektivitet är 63 A i battericentralen, 35 A i huvudcentralen samt upp till 20 A i distributionscentralen.

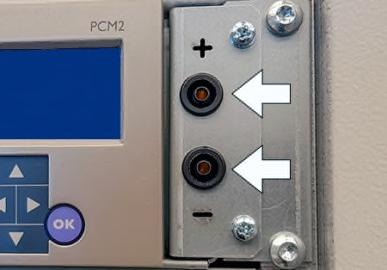

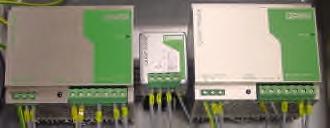

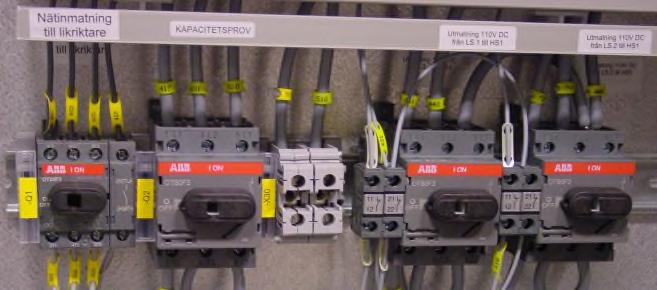

20 KAPACITETSPROV Eftersom batteriets kapacitet sjunker med åldern bör kapacitetsprov göras regelbundet för att ha kontroll över batteriets aktuella kapacitet. Brytare för kapacitetsprov är normalt placerad på ryggplåten inuti skåpet. Anslutning av extern provlast sker oftast via plint, även den placerad på ryggplåten. Alternativt sker anslutning via CEE-don på dörren (se höger bild). I så fall kan även brytaren vara placerad på dörren i nära anslutning till CEE-donet. Utför manuellt kapacitetsprov såhär: 1. Anslut en extern provlast till plint eller CEE-don. 2. Om det är ett dubbelt system bör lasten flyttas över till det andra batteriet under provet. 3. Stäng av laddningen genom att slå från nätbrytaren. 4. Starta urladdningen genom att slå till kapacitetsprovbrytaren. Använd ett externt instrument för att registrera uttagen kapacitet (Ah). 5. När önskad slutspänning uppnåtts avbryts provet genom att först slå från kapacitetsprovbrytaren och sedan återstarta laddningen genom att slå till nätbrytaren. Så länge batterispänningen understiger inställd hålladdningsnivå kommer likriktaren att arbeta i strömgräns. 5.8 BATTERIER Beroende på PC10-systemets utförande är batterierna placerade antingen internt eller externt. För underhåll och övrig hantering av batterierna hänvisas till batteritillverkarens anvisningar. 5.9 MÄTUTTAG Vid mätning av batterispänning bör man undvika att mäta direkt på batteriets poler p g a risken för ljusbågar vid eventuell kortslutning. Istället använder man det kortslutningsskyddade mätuttaget som är placerat till höger om operatörspanelen. Mätuttaget är avsett för en 4 mm helisolerad stiftpropp av säkerhetstyp, men passar även för en vanlig 4 mm banankontakt. För att undvika mätfel bör den voltmeter som används vara högohmig, 10 Mohm eller bättre DC/DC-OMVANDLARE DC/DC-omvandlare har inga manuella manöverfunktioner, utan är normalt utrustade endast med en indikering som visar OK/Larm. Det finns därför inget egentligt handhavande att beskriva i samband med DC/DC-omvandlare.

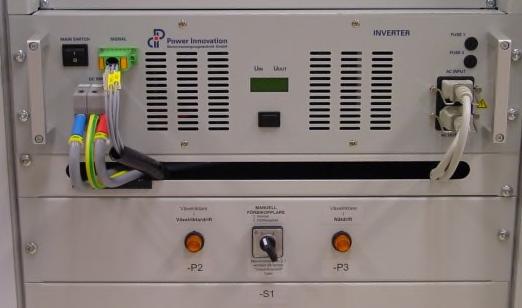

21 VÄXELRIKTARE Växelriktaren är försedd med en manuell förbikopplare, även kallad bypass-enhet. Med denna kan man koppla förbi växelriktaren med ett alternativnät för att på så sätt möjliggöra service och utbyte av växelriktaren på ett för lasten avbrottsfritt sätt. Anvisning för avbrottsfri omkoppling till alternativnät: 1. Utgångsläge: Förbikopplaren (vid pilen) står i läge 1 (Normal), indikeringslampor visar Växelriktare i växelriktardrift. Vid eventuellt fel på växelriktaren bör lamporna istället visa Växelriktare i nätdrift. Gå i så fall direkt till punkt Ställ om växelriktaren till nätdrift (Mains mode). Tillvägagångssättet skiljer sig något mellan olika växelriktarmodeller, se därför Manual för växelriktare typ INVB vid behov. 3. Kontrollera att indikeringslamporna nu visar Växelriktare i nätdrift. 4. Ställ förbikopplaren i läge 2 (Förbikopplad). 5. Växelriktaren kan nu stängas av utan att lasten påverkas. OBS: Vid service eller utbyte, slå även från brytaren för DC-inmatning till växelriktaren innan anslutningarna på växelriktarens front lossas. Anvisning för avbrottsfri omkoppling tillbaka till växelriktardrift: 1. Utgångsläge: Förbikopplaren står i läge 2 (Förbikopplad), växelriktaren är frånslagen. 2. Slå till brytaren för DC-inmatning till växelriktaren. 3. Slå till växelriktaren. Efter en kort stund ska växelriktaren ha synkroniserat med alternativnätet och kopplar då automatiskt över till växelriktardrift. 4. Kontrollera att indikeringslamporna nu visar Växelriktare i växelriktardrift. 5. Ställ förbikopplaren i läge 1 (Normal). För handhavande av själva växelriktaren i övrigt hänvisas till Manual för växelriktare typ INVB KORSKOPPLINGSBRYTARE Med hjälp av korskopplingsbrytare kan man styra från vilket batteri som lasten ska försörjas. Korskopplingsbrytarna är placerade antingen inuti skåpet på ryggplåten enligt exempel på övre bilden (vid pilarna) eller på dörrfronten enligt exempel på undre bilden. Normalt sker inmatning från batteri A via vänster brytare och inmatning från batteri B via höger brytare. Anvisning för avbrottsfritt byte av matningsväg från batteri A till batteri B: 1. Utgångsläge är vänster brytare A till, höger brytare B från. 2. Slå till brytare B. Lasten försörjs nu tillfälligt från båda batterierna. 3. Slå från brytare A. Anvisning för avbrottsfritt byte av matningsväg från batteri B till batteri A: 1. Utgångsläge är vänster brytare A från, höger brytare B till. 2. Slå till brytare A. Lasten försörjs nu tillfälligt från båda batterierna. 3. Slå från brytare B.

22 22 Punkt 2 utnyttjas alltid som mellanläge för att åstadkomma en avbrottsfri omkoppling. Det är givetvis även möjligt att använda detta läge permanent, även om rekommendationen är att endast utnyttja det tillfälligt i samband med t ex service och underhåll ÖVRIGA FUNKTIONSENHETER För eventuellt övriga funktionsenheter hänvisas till separata beskrivningar för respektive enhet.

23 23 6 INSTALLATIONSANVISNING 6.1 SÄKERHETSINSTRUKTION FARA! Denna produkt innehåller livsfarlig spänning som vid beröring kan orsaka elektrisk chock, brännskada eller dödsfall. Skyddsjord ska alltid vara inkopplad på ett tillförlitligt sätt för att inte riskera att apparaten blir spänningssatt vid fel. All installation ska ske i spänningslöst tillstånd. Vid all hantering av batterier ska batteritillverkarens säkerhetsinstruktioner följas. Produkten skall installeras av behörig personal (se avsnitt 2 SÄKERHETSINSTRUKTION). OBS! Kontrollera både före och efter uppställning att apparaten inte har några mekaniska skador. Kontrollera att apparaten är avsedd för gällande märkspänning. Kablage för inkommande och utgående kraft måste dimensioneras rätt för att undgå brandrisk. FÖRSIKTIGHET! Vid öppen dörr exponeras rackenhetens baksida. P.g.a. rackenhetens relativt vassa hörn bör försiktighet iakttas för att undvika personskador. FÖRSIKTIGHET! Vid all hantering av batterier ska batteritillverkarens säkerhetsinstruktioner följas. 6.2 ALLMÄNT Installationen av de delar som tillhör övervakningsenheten behandlas inte i denna handbok. För komplett installationsanvisning ska därför denna anvisning användas tillsammans installationsanvisningen som ingår i Manual för övervakningsenhet PCM2. Skåpen levereras normalt utan inmonterade likriktarmoduler. Dessa levereras då löst och monteras in i skåpen i samband med installation. 6.3 LAGRING OCH SKYDD Skåp Batteri Förvaring ska ske i torra rum och i en temperatur som inte överskrider intervallet -40 till +70 C. Om batterierna inte kan installeras direkt ska de lagras i en ren, sval och torr miljö. Generellt behöver en underhållsladdning göras som minst var sjätte månad. Om möjligt bör inte lagringstemperaturen överstiga +20 C. I annat fall krävs underhållsladdning med tätare intervall. För mer information, se batteritillverkarens rekommendationer. 6.4 UPPSTÄLLNING Skåp Skåpet är avsett att stå på golv i torrt och rent rum. Minst 40 mm fritt utrymme ska lämnas på baksidan för ventilation. I skåpets botten finns hål för fästbultar i golv. Kabelväg är underifrån som standard. För IP21 är golvet öppet medan högre IP-klasser har löstagbar täckplåt som i efterhand kan förses med kabelgenomföringar som t ex förskruvningar. Kabelväg ovanifrån förekommer också. Takplåten är då försedd med ett antal FL21-öppningar. Vid leverans är de normalt försedda med en FL21 täckplatta.

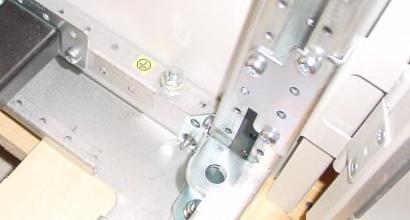

24 Batterier Interna batterier Placera batterier så långt ner som möjligt i skåpet. Normalt framgår placeringen av layoutritningen. OBS: Endast ventilreglerade batterier, även kallade slutna eller VR-batterier, är tillåtna för placering i skåpet Externa batterier Placera batterierna enligt den instruktion som medföljer batteriställningen Likriktarmoduler Likriktarmodulerna levereras normalt separat förpackade för inmontering i rackenheten i samband med installation. Rackenheten ska fyllas med moduler med början från vänster så att eventuellt lediga platser hamnar till höger. Skjut försiktigt in modulen på plats och tryck den ända in i botten. Tryck sedan in handtaget mot modulen och fäst slutligen handtaget med de två skruvarna. 6.5 ELEKTRISK INSTALLATION Allmänt Jordning Apparaten är enbart avsedd för fast installation. Skyddsjord ska anslutas före all annan installation. För jord- och skärmanslutningar används de jordskenor som finns i närhet till plintar. För potentialutjämning finns en M8 bult på ena gavelprofilen nära golvet, se bilden. Vid kabelintag ovanifrån finns ytterligare en på motsvarande plats nära taket Nätspänning Yttre avsäkring likriktare Storlek på den yttre avsäkring som krävs väljs enligt följande: 1. Ta fram max nätström för den aktuella typen av likriktarmodul via tabell i avsnitt Elektriska data för likriktarmodul. 2. Multiplicera med antal använda moduler. 3. Välj närmast högre säkringsvärde. OBS: Om man väljer att mata likriktarmodulerna från olika faser (se nedan) måste givetvis punkt 2 anpassas efter detta.

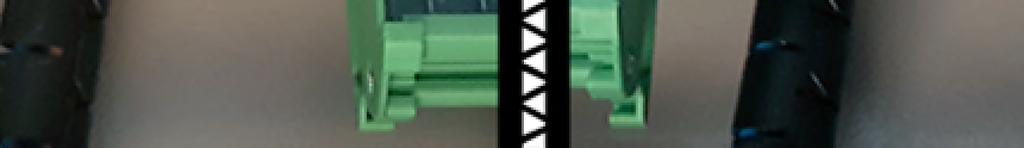

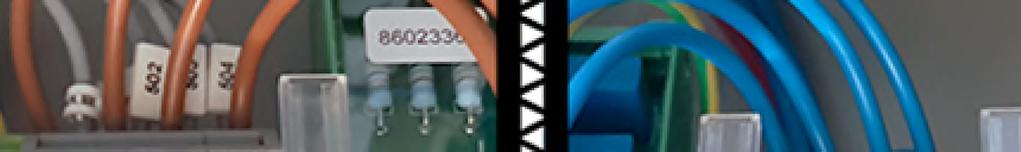

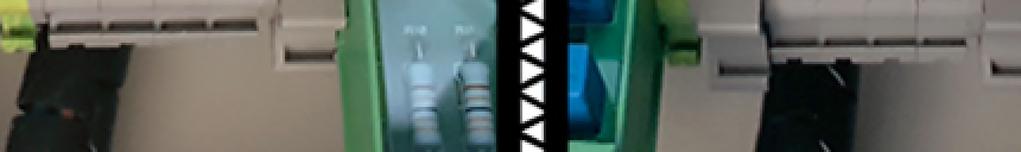

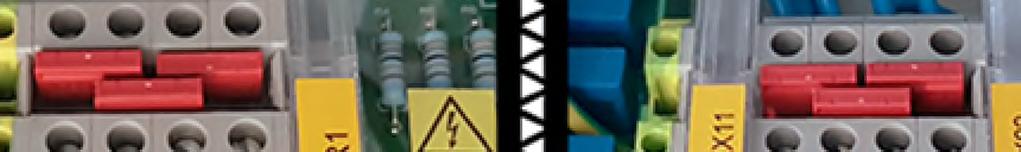

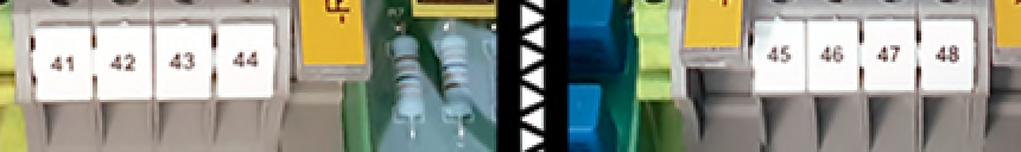

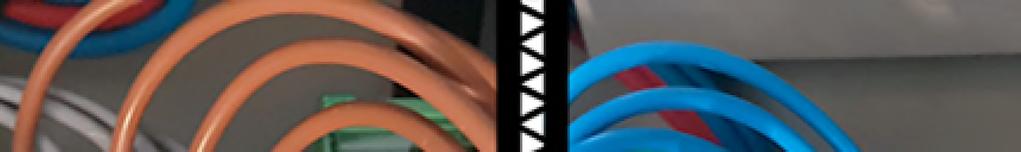

25 Anslutning likriktare Varje likriktarmodul har egna plintar för fas respektive nolla. Man har därmed möjlighet att välja mellan att mata modulerna från olika faser, eller bygla ihop två eller flera till samma fas. För att underlätta detta är plintarna försedda med tvåpoliga överkopplingsbryggor som kan flyttas eller tas bort. Vid leverans är alla nätingångarna parallellkopplade för matning från en gemensam fas. Matande nät bör vara ett femledarsystem (TN-S) för att undvika risken för vagabonderande strömmar Anslutning växelriktare För anslutning och dimensionering av extern säkring för inkommande alternativnät, se avsnitt Elektriska data för växelriktare, anläggningsspecifikt kretsschema samt Manual för växelriktare typ INVB Anslutning övriga enheter Batterier Allmänt För eventuell nätanslutning av övriga enheter, se separat beskrivning för respektive enhet. Utöver de anvisningar som anges här ska även batteritillverkarens anvisningar följas. Battericentralen är gjord i kortslutningssäkert utförande, vilket gör det möjligt att utesluta säkringar mellan batteri och battericentral. Detta rekommenderas eftersom den kortslutningsström som batteriet kan leverera är begränsad, vilket i sin tur skulle kunna göra det svårt att garantera selektivitet mot underliggande säkringar. Lossa alla säkringar i battericentralen innan batteriet installeras. Undvik att med seriekoppling bygga upp högre och högre batterispänning. Börja istället med mindre seriekopplade grupper. För varje grupp kontrolleras att gruppens polspänning är den förväntade samt att polariteten stämmer. Förbind därefter grupp efter grupp med varandra och kontrollera åter polspänning och polaritet efterhand som varje ny grupp läggs till. På så sätt kan risken för felkoppling minimeras. Återställ alla beröringsskydd på batterierna. FARA! Följ de säkerhetsanvisningar som anges i batteritillverkarens instruktioner! VARNING! Den oavsäkrade kablaget mellan batteri och battericentral måste vara kortslutningssäkert förlagt utefter hela vägen. Det betyder dubbelisolerad kabel för vardera polen förläggs avskiljt från kabel av motsatt pol samt andra kablar och brännbara ämnen. Dubbelisolering innebär två oberoende isolationslager och kan åstadkommas på olika sätt, t ex enligt något av följande exempel: Använd jordkabel, som typ FKKJ. Isolera (d v s använd inte) jordmanteln och parallellkoppla alla ledare. Använd isolerad enkelledare, som typ RK, och placera den i isolerande plastslang. Använd färdig dubbelisolerad kabel, som typ RKK eller vissa typer av svetskabel.

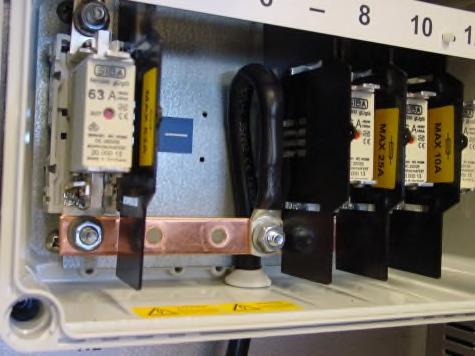

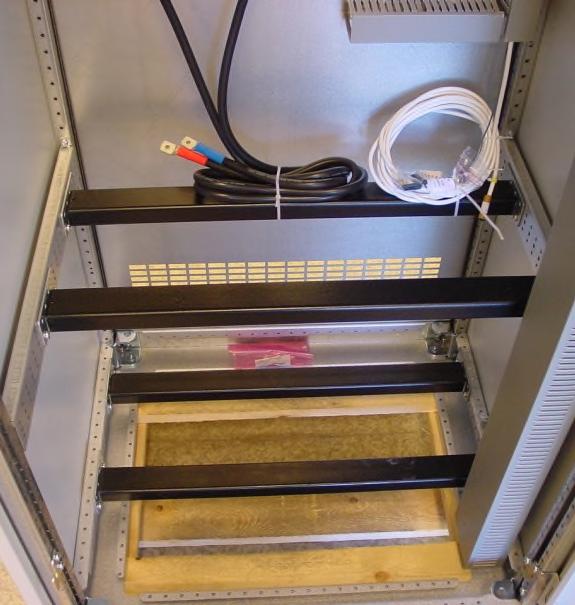

26 Internt batteri Placera batteriblocken på de korrosionsskyddade balkarna (se bilden) på det sätt som normalt visas i tillhörande layoutritning. Anslut batteriet via de dubbelisolerade kablar som i ena änden redan är anslutna till battericentralen (vänster pil). Observera förläggningsinstruktionen i föregående avsnitt. Mät spänningen i battericentralen och kontrollera att polspänning och polaritet stämmer. Anslut det medföljande kortslutningsskyddade kablaget för mittspänningsmätning (höger pil) enligt Manual för övervakningsenhet PCM2. Flatstift för mittspänningskabelns kabelskoanslutning medföljer för montering på batteribult M6 respektive M8. Anslutningspunkten väljs så nära batteriets elektriska mittpunkt som möjligt. Vid ojämnt antal celler är inte den exakta mittpunkten fysiskt åtkomlig. Företrädesvis väljs då den batteripol som ligger på minussidan om mitten. Den medföljande temperaturgivaren (option, se höger pil) är normalt redan ansluten. Placera själva givaren på den plats på batteriet som bäst representerar batteriets medeltemperatur, normalt batteriets mest centralt belägna punkt. Se Manual för övervakningsenhet PCM2 för anslutning av givaren om den inte redan är gjord Externt batteri Gör en kortslutningssäker förläggning enligt ovan. Anslut batterikabeln till skenan i respektive plastlåda i battericentralen. Var noga med att dubbelisoleringen är intakt hela vägen in i plastlådan. Beroende på centralens storlek finns plastlådan i ett par olika utföranden Plastlåda för upp till 6 grupper (se övre bilden): För in batterikabeln genom lådans genomföring. Förse kabeländen med en rörkabelsko passande en M8-bult. Vik kabeln 180 grader och skruva fast kabelskon på strömskenan enligt bilden. Plastlåda för upp till 8 grupper (se undre bilden): För in batterikabeln genom lådans genomföring. Förse kabeländen med en rörkabelsko passande en M10-bult. Skruva fast kabelskon på strömskenans anslutningsplatta. Vid beräkning av ledararean bör man utöver de vanliga normerna också ta hänsyn till spänningsfallet. Spänningsfallet vid maximal belastning bör inte överstiga 2 % av märkspänningen. Kabelarean bör dock inte understiga 25 mm 2. Anslut batterikabelns andra ände till batteriet. Mät spänningen i battericentralen och kontrollera att polspänning och polaritet stämmer. Anslut det medföljande kortslutningsskyddade kablaget för mittspänningsmätning enligt Manual för övervakningsenhet PCM2. Flatstift för mittspänningskabelns kabelskoanslutning medföljer för montering på batteribult M6 respektive M8. Anslutningspunkten väljs så nära batteriets elektriska mittpunkt som möjligt. Vid ojämnt antal celler är inte den exakta mittpunkten fysiskt åtkomlig. Företrädesvis väljs då den batteripol som ligger på minussidan om mitten. Den medföljande temperaturgivaren (option) ansluts enligt Manual för övervakningsenhet PCM2.

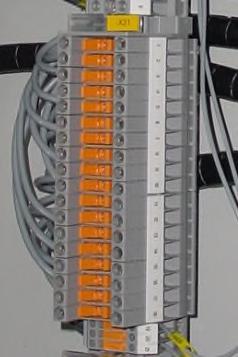

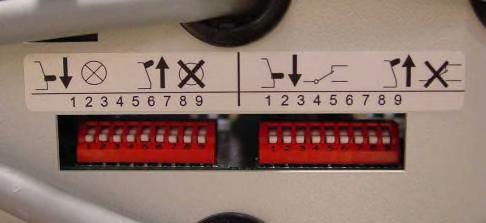

27 27 Placera givaren på den plats på batteriet som bäst representerar batteriets medeltemperatur, normalt batteriets mest centralt belägna punkt. Om kablar för mittspänningsmätning respektive temperaturgivare behöver förlängas kan detta göras utan särskilda krav på kabel och skarvdosa utöver normala elinstallationsföreskrifter. Isolationsklassen bestäms av batterispänningen Likriktarmoduler Likriktarmodulerna levereras normalt separat förpackade för inmontering i rackenheten vid installationstillfället, se avsnitt Modulerna kan i princip bytas under drift. Dock rekommenderas att man först slår ifrån nätspänningen via den gemensamma nätbrytaren. Lossa skruvarna på handtagets övre båda hörn. Det lösgör ett handtag som vinklas nedåt för att sedan kunna dra ut modulen från sin plats. Omvänt installeras en modul genom att försiktigt skjuta in modulen på plats och trycka den ända in i botten. Tryck sedan in handtaget mot modulen och fäst slutligen handtaget med de två skruvarna. FÖRSIKTIGHET! Kontrollera noga att likriktarmodulerna har rätt märkspänning Inställningar distributionscentral DM199 De inställningar som kan göras för distributionscentral DM199 är aktivering/avaktivering av larm för varje enskild säkringsgrupp. Motivet till avaktivering är att se till att eventuellt oanvända säkringsgrupper inte ger upphov till larm. Alternativet till avaktivering är att istället bestycka även de oanvända grupperna med säkringar. Aktivering/avaktivering av larmindikering resp utgående larm sker via 2 st DIL-strömställare placerade på distributionscentralens baksida (se bild). De innehåller 9 st enskilda strömställare vardera numrerade från 1 till 9 motsvarande säkringsgrupp 1 till 9. Den vänstra DILströmställaren (sett bakifrån enligt bilden) hanterar lysdiodsindikeringen och den högra utgående larm. Strömställare i läge nedåt är normalt läge (aktivering) medan läge uppåt ger släckt lysdiod resp larmblockering (avaktivering) Extern last Externa likströmslaster fördelade via distributionscentraler av typ DM199 ansluts till frånskiljbara utgångsplintar som typiskt benämns X31 för distributionscentral F11, X32 för distributionscentral F12, etc. Plintarna nr 1-18 är för distributionsutgångar, medan plintarna nr är summalarmutgång från distributionscentralen. Utgång från grupp 1 ligger på plint 1-2, grupp 2 på plint 3-4, etc. Ojämna nummer är pluspol och jämna nummer är minuspol. Larmutgången är en växlande reläkontakt enligt följande: Plint 19 - Öppen vid larm (NO) Plint 20 - Sluten vid larm (NC) Plint 21 - Gemensam (C)

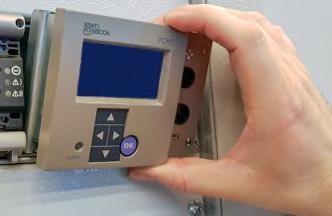

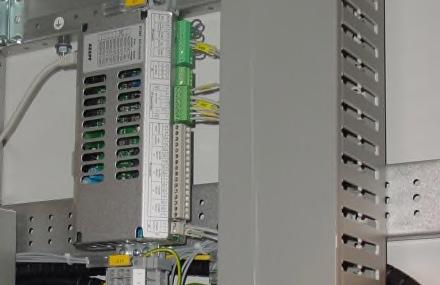

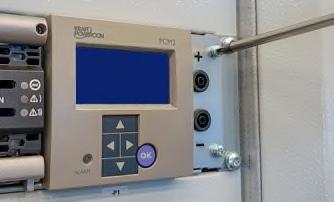

28 28 Om man önskar kan larmutgången vidarekopplas till övervakningsenhetens larmingång Fuse fault, se Manual för övervakningsenhet PCM2. Även en eventuell växelriktare är oftast försedd med en distributionscentral av typ DM199. Plinttyp, plintnumrering och typ av larmutgång skiljer sig ofta åt beroende på kundönskemål. För anslutning av AC-last hänvisas därför till anläggningsspecifik dokumentation. Se även Manual för växelriktare typ INVB I/O-enhet Övervakningsenhetens alla anslutningar är samlade i en enhet kallad I/O-enheten. Den sitter normalt monterad på den vertikala plintskenan i skåpets ena gavel eller på skåpets ryggplåt. I/O-enhetens kontaktdon är pluggbara, d v s de kan lossas för bättre åtkomlighet vid installation. Här ansluts sladd för mätning, utgående larm, m.m. För mer information om dessa anslutningar, se Manual för övervakningsenhet PCM Operatörspanel Operatörspanelen är redan installerad vid leverans. Följande beskrivning är främst avsedd för framtida service. För att lossa operatörspanelen lossar man först de två skruvarna som håller bärarplåten (se övre bilden). På panelens baksida finns två sladdar som nu kan lossas. Lossa sedan de skruvar på bärarplåtens baksida som håller själva operatörspanelen (undre bilden). För att montera panelen fästs operatörpanelen med skruvar från bärarplåtens baksida. Anslut sedan de två sladdarna. Fäst slutligen bärarplåten i racket med de två skruvarna på fronten Övriga enheter För eventuellt övriga enheter, se separat beskrivning för respektive enhet.

29 29 7 IDRIFTTAGNING 7.1 SÄKERHETSINSTRUKTION VARNING! Denna produkt innehåller livsfarlig spänning som vid beröring kan orsaka elektrisk chock, brännskada eller dödsfall. Alla beröringsskydd och plåtar måste vara monterade under drift. Använd godkänt patronmanöverdon vid arbete i battericentralen. 7.2 FÖRBEREDANDE INSPEKTION Allmänt Batteri Kontrollera att apparaten är fri från skador, korrekt uppställd och förankrad samt att alla ventilationsöppningar är fria från hinder. Kontrollera att alla kabelinstallationer, elektriska förbindningar och skyddsjordningar är korrekt utförda. Kontrollera att oavsäkrade batterikablar är dubbelisolerade och separat förlagda. Kontrollera att alla beröringsskydd är intakta, alla brytare är frånslagna samt att alla säkringar är borttagna eller frånslagna. Kontrollera att antalet batteriblock motsvarar specifikationen. Kontrollera att alla batteriblock är korrekt anslutna genom att mäta några blockspänningar, multiplicera medelvärdet av dessa med antalet block, och slutligen jämföra resultatet med uppmätt total batterispänning. Kontrollera att eventuell temperaturgivare (option) är placerad på ett ställe som bäst representerar batteriets temperatur. Kontrollera att korrekt batterispänning finns i battericentralen. Försäkra dig om att polariteten är rätt enligt märkningen. 7.3 SPÄNNINGSSÄTTNING DC Övervakningsenhet Sätt i knivsäkringar för den grupp i battericentralen som matar övervakningsenheten (se anläggningsspecifikt kretsschema). Efter några sekunder tänds operatörspanelens display och efter ytterligare ett par sekunder visas text på displayen. Alla mätvärden är inledningsvis nollställda. Efter ca 10 sekunder påbörjas mätningarna. Först när totalt ca 30 sekunder har passerat aktiveras eventuella larm Distributionscentral Se till att alla säkringar i distributionscentralerna är lossade/frånslagna. Sätt i knivsäkringar för de grupper i battericentralen som matar distributionscentraler (se anläggningsspecifikt kretsschema). Säkringar i eventuell huvudcentral skruvas i. Om systemet är utrustat med korskopplingsbrytare så slå till brytaren som hämtar matning från det batteri som tas i drift för tillfället.
