1 Aml Abbas, Ali Darwish, Ehsanolah Hafezi, Fatima Zahra Doussi Grupp 15 Slutrapport: Klocka Kurs: Digitala System (EITA15) Handledare: Bertil Lindvall Institution: Campus Helsingborg 1

2 Abstract The purpose of this project is to understand the communication between different components in digital systems. The task is to create and construct a prototype for a functioning system. Additionally, this project is about building a digital clock where the display shows the time with some text. The clock is based on three main components which are Real Time Clock( DS1307 ), the microcontroller(at mega 1284) and an 16x2 Alfanumeric LCD dispaly. 2

3 1 Inledning Syfte Avgränsning Rapportens disposition 4 2 Teori Produktbeskrivning Kravspecifikation Hårdvara Kopplingsschema: Komponenter 6 Microcontroller 6 JTAG 6 LCD 6 Tryckknappar 6 Realtidsklocka Mjukvara 7 3 Genomförande Idéutvecklingen Hårdvarukonstruktion Mjukvarukonstruktion 8 4 Resultat 8 5 Utvärderande diskussion 8 6 Referenslista 9 7 Appendix Kopplingsschema Källkod 10 3

4 1 Inledning Projektet innehåller den mest viktiga delen av kursen Digitala System ( EITA 15). Syftet med projektet var att konstruera en fungerande digital prototyp där mjukvaran kommunicerar med hårdvaran. Projektet har valts efter diskussion med gruppen och samråd med läraren. I denna rapport avhandlas en lätthanterlig klocka som innehåller tiden och en kort text. 1.1 Syfte Projektet syftar till att fördjupa sin förståelse om hur en konstruktionsprocess för en prototyp går till. Dessutom fördjupas förståelsen om den digitala kommunikationen mellan hårdvara och mjukvara samt kodning i C-programmering. 1.2 Avgränsning Klockan har tagits fram efter de kriterier och krav som beskrivs under kravspecifikation. 1.3 Rapportens disposition Rapporten sammanfattas i sju punkter. I första punkten ges en beskrivning av prototypen och syftet med den. I andra punkten ges en kort beskrivning om produkten och kravspecifikationen. Dessutom presenteras material som har använts vid framtagandet av prototypen. I tredje punkten beskrivs metoden och utförandet i detaljerad form. I nästa punkt redovisas resultatet. Därnäst diskuteras svårigheter som dök upp under projektets gång men också hur de har åtgärdats. De två sista punkterna innehåller referenser, källkod samt skisseringsschemat för produkten. 4

5 2 Teori 2.1 Produktbeskrivning Produkten är en klocka som med hjälp av LCD, RTC och mikroprocessorn Atmega 1284 visar tid och text. RTC:n genererar tid och skickar den till processorn. Sedan skickar Atmega datan vidare till LCD som visar det på skärmen. Dessutom visas en kort text till höger om klockslaget. 2.2 Kravspecifikation 1. I början på första raden i LCD:n ska tiden visas i formaten hh:mm:ss. 2. I slutet på första raden i LCD:n ska texten Time visas. 3. Det ska finnas tre tryckknappar. Första knappen (H): Timmarna ska ökas när H-knappen trycks. Andra knappen (M): Minuterna ska ökas när M-knappen trycks. Tredje knappen (S): Sekunderna ska ökas när S-knappen trycks. 4. AVR Atmega 1284 ska kunna avläsa data från RTC:n och kontinuerligt presentera datan på displayen. 2.3 Hårdvara RTC, virtråd, Virapparat, LCD alfanumerisk tecken-display, kristall, push-knappar, mikrokontrollern Atmega 1284, potentiometer(0-5v), resistorer och prototypkort Kopplingsschema Kopplingsschemat är en bas för hela projektet och visar hur de olika komponenterna kommunicerar med varandra. Se bilaga 7.1 5

6 2.3.2 Komponenter Komponenter som användes under arbetet beskrivs nedan. Informationen är hämtad från databladet om varje komponent. Mikroprocessor Mikrokontrollern som används i detta projekt är en ATMega1284 low-power AVR 8-bit. Processorn utför program i datorn och används till styrning och programmering av kommunikationen mellan samtliga komponenter. Processorn har 4 portar (A, B, C & D) och 40 pinnar, varav 32 är I/O pinnar som är programmerbara. JTAG JTAG är ett gränssnitt som med hjälp av den kan man köra, felsöka, debugga och testa programmet. LCD Komponenten är en alfanumerisk display som kan skriva ut bokstäver och siffror enligt ASCII. Displayen har två rader vardera med 16 tecken. Tryckknappar Tre knappar används för att ställa in klockan genom att öka timmar, minuter eller sekunder. Real Time Clock (RTC) RTC:n som används är av typen DS1307. Den genererar tiden och skickar den till LCD:n via processorn. 6

7 2.4 Mjukvara Hela projektet är skriven i programspråket C i AtmelStudio 7 som är installerat på universitetets datorn. 3 Genomförande 3.1 Idéutvecklingen Gruppen har kommit fram till att konstruera en textbaserad klocka. Sedan diskuterades kraven på prototypen. När kravspecifikationen var färdigställd sattes arbetet igång med att studera vilka hårdvarukomponenter som skulle vara passande. Därefter preciserades kraven och när materialet var bestämt ritades ett skisseringschema. Vidare diskuterades idén med handledaren som granskade samt godkände den. 3.2 Hårdvarukonstruktion Efter att kopplingsschemat godkändes och granskades, kopplades komponenterna upp på ett prototypkort. Virning och lödning användes för att sätta komponenterna fast på kortet. För att säkerställa att hårdvaran var rättkopplad kopplades en lysdiod till processorn. 3.3 Mjukvarukonstruktion När komponenterna var färdigkopplade till kretsen påbörjades programmeringen. Innan programmeringsdelen sattes igång, studerades databladet noga för de olika komponenterna om hur de kommunicerar med varandra. Dessutom testades mjukvaran med hjälp av en JTAG. 7

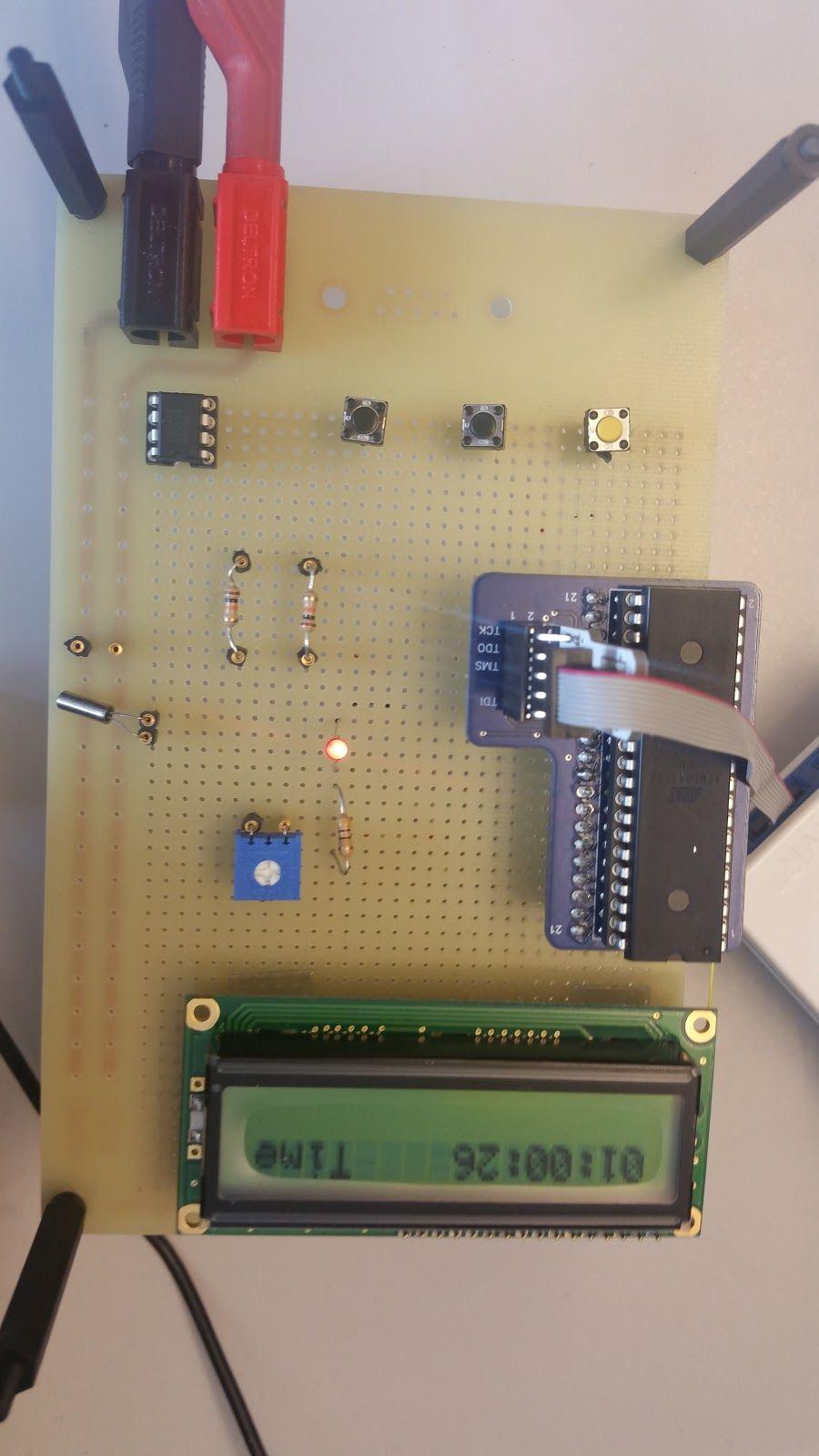

8 4 Resultat Resultatet av projektet var en färdigställd klocka som fungerar enligt kravspecifikationen, som ges under 2.2 Kravspecifikation. 5 Utvärderande diskussion Slutligen lyckades gruppen att implementera idèn och få fram en fungerande prototyp. Gruppen har mött flera svårigheter exempelvis kommunikationen med RTC:n. Det tog över två veckor innan problemet hittades. Felet var att komponenten RTC inte fungerade och det ledde till att data inte skickades till processorn. Gruppen trodde till en början att det var koden som inte fungerade. Därför skrevs koden om och om igen utan att få något vettigt resultat. Efter flera felsökningar kom gruppen på att testa koden med en annan RTC och då upptäcktes att koden fungerade utmärkt. En annan svårighet som gick till mötes under arbetets gång var att lysdioden inte lyste när den kopplades till mikrokontrollern. Detta berodde på att processorn hade gått sönder på grund av för hög matningsspänning. Därför byttes den mot en ny processor. På kravspecifikationen ändrades knappfunktioner på grund av en bättre lösning som ledde till en lätthanterbar klocka. Gamla kraven på knapparna var: a. Första knappen (Options): Pekaren ska gå till hh, mm eller ss. b. Andra knappen (Increase): Värdet där pekaren är ska ökas när knappen trycks. c. Tredje knappen (Decrease): Värdet där pekaren är ska minskas när knappen trycks. Den viktiga slutsatsen som gruppen kom fram till är att alltid testa samtliga komponenter innan kodning och efter att koden inte har gett det önskade resultatet, förutsatt att 8

9 koden har skrivits om och ändrats flera gånger och ingen resultat har noterats. Därför ska man ibland felsöka både hårdvaran och mjukvaran. Det kan hända att någon av komponent på grund av felkoppling under arbete går sönder. Det är också viktigt att utnyttja alla labbtillfälle för att hinna i tid. Eftersom felsökning kan ibland kräva mycket tid och något oväntat kan hända med projektet. 6 Referenslista ATMega1248 High-Performance AVR 8-bit Microcontroller, pdf Bilting, U.& Skansholm, J. (2011). Vägen till C. Lund: Studentlitteratur AB. DS C RTC, 07.pdf LCD Units Alfanumerisk teckendisplay, 9

10 7 Appendix 7.1 Kopplingsschema 7.2 Källkod //Main.c #include <avr/io.h> #include <util/delay.h> #include <stdlib.h> #include "LCD.h" #include "BUTTONS.h" #include "I2C2.h" #include "RTC2.h" 10

11 #define F_CPU L #define F_SCL L // CPU clock speed 16 MHz // I2C clock speed 100 khz void msdelay(int delay); void InitAVR(); int main(void) InitLCD(); CursorPos(0,0); CursorBlink(1); SendString("skarmen ar redo!"); InitAVR(); I2C_Init(); SetTime(); while(1) incr_hour(); incr_minute(); incr_second(); WriteTime(); msdelay(1000); void msdelay(int delay) // put into a routine // to remove code inlining 11

12 for (int i=0;i<delay;i++) // at cost of timing accuracy _delay_ms(1); void InitAVR() DDRB = 0b ; DDRC = 0b ; // ; set B0-B7 as outputs // ; set PORTC as inputs // //RTC.c #include <stdint.h> #include "RTC2.h" #include "LCD.h" #define rtc 0xD0 // I2C bus address of rtc RTC #define SECONDS_REGISTER 0x00 #define MINUTES_REGISTER 0x01 #define HOURS_REGISTER 0x02 /** #define RAM_BEGIN 0x08 #define RAM_END 0x3F */ uint8_t hours = 0x00; uint8_t minutes = 0x00; uint8_t seconds = 0x00; 12

13 void rtc_gettime(uint8_t *hr, uint8_t *min, uint8_t *sec) // returns hours, minutes, and seconds in BCD format *hr = I2C_ReadRegister(HOURS_REGISTER); *min = I2C_ReadRegister(MINUTES_REGISTER); *sec = I2C_ReadRegister(SECONDS_REGISTER); if (*hr & 0x40) // 12hr mode: *hr &= 0x1F; // use bottom 5 bits (pm bit = temp & 0x20) else *hr &= 0x3F; // 24hr mode: use bottom 6 bits void SetTime() // simple, hard-coded way to set the date. I2C_WriteRegister(HOURS_REGISTER, hours); I2C_WriteRegister(MINUTES_REGISTER, minutes); I2C_WriteRegister(SECONDS_REGISTER, seconds); // add 0x40 for PM void WriteTime() ClrScr(); //uint8_t hr=0x01; //uint8_t min=0x02; //uint8_t sec=0x03; rtc_gettime(&hours,&minutes,&seconds); 13

14 LCD_TwoDigits(hours); SendChar(':'); LCD_TwoDigits(minutes); SendChar(':'); LCD_TwoDigits(seconds); SendString(" Time"); void LCD_Time() CursorPos(0,0); WriteTime(); // // I2C.c #include <util/twi.h> #include "I2C2.h" #define F_CPU L // CPU clock speed 8 MHz #define F_SCL L // I2C clock speed 100 khz #define TW_STOP 0x94 // send stop condition (TWINT,TWSTO,TWEN) #define I2C_Stop() TWCR = TW_STOP // inline macro for stop condition #define TW_START 0xA4 // send start condition (TWINT,TWSTA,TWEN) #define TW_READY (TWCR & 0x80) // ready when TWINT returns to logic 1. #define TW_STATUS (TWSR & 0xF8) // returns value of status register 14

15 #define rtc 0xD0 // I2C bus address of rtc RTC #define TW_SEND 0x84 // send data (TWINT,TWEN) #define TW_NACK 0x84 // read data with NACK (last uint8_t) #define READ 1 extern uint8_t hours; extern uint8_t minutes; extern uint8_t seconds; void I2C_Init() // at 8 MHz, the SCL frequency will be 8/(8+2(TWBR)*4^), assuming prescalar of 0. // so for 100KHz SCL, TWBR = ((F_CPU/F_SCL)-8)/2 = ((8/0.1)-8)/2 = 144/2 = 72. TWSR = 0; // set prescalar to zero TWBR = ((F_CPU/F_SCL)-16)/2; // set SCL frequency in TWI bit register uint8_t I2C_Start() // generate a TW start condition TWCR = TW_START; while (!TW_READY); return (TW_STATUS==0x08); // send start condition // wait // return 1 if found; 0 otherwise uint8_t I2C_SendAddr(uint8_t address) // send bus address of slave TWDR = address; // load device's bus address 15

16 TWCR = TW_SEND; while (!TW_READY); return (TW_STATUS==0x18); // and send it // wait // return 1 if found; 0 otherwise uint8_t I2C_Write (uint8_t data) TWDR = data; TWCR = TW_SEND; while (!TW_READY); return (TW_STATUS!=0x28); // sends a data uint8_t to slave // load data to be sent // and send it // wait // return 1 if found; 0 otherwise uint8_t I2C_ReadNACK () TWCR = TW_NACK; while (!TW_READY); return TWDR; // reads a data uint8_t from slave // nack = not reading more data // wait void I2C_WriteRegister(uint8_t deviceregister, uint8_t data) I2C_Start(); I2C_SendAddr(rtc); // send bus address I2C_Write(deviceRegister); // first uint8_t = device register address I2C_Write(data); // second uint8_t = data for device register I2C_Stop(); 16

17 uint8_t I2C_ReadRegister(uint8_t deviceregister) uint8_t data = 0; I2C_Start(); I2C_SendAddr(rtc); // send device bus address I2C_Write(deviceRegister); // set register pointer I2C_Start(); I2C_SendAddr(rtc+READ); // restart as a read operation data = I2C_ReadNACK(); // read the register data I2C_Stop(); // stop return data; // // LCD.c #include <avr/io.h> #include <stdlib.h> #include <util/delay.h> #include "LCD.h" #define DDR_LCD DDRB //Set Data direction for LCD #define PORT_LCD PORTB //Set Port for Data Transfer in LCD (Actual value of the port/pins) #define DDR_Control_PORT DDRD //Set Data direction for control of LCD (RS, RW & Enable) 17

18 #define LCD_Control_PORT PORTD //Set Port for control of LCD (RS, RW & Enable) - (Actual value of the port/pins) #define Enable 2 //Set Pin for Enable Switch// When we write data to LCD, this pin is set to high. Otherwise low! #define RW 1 //Set Pin for Read/Write Switch #define RS 0 //Set Pin for Resistor Switch char ColumnPosition[2] = 0, 32; uint8_t attributes = 0b ; //Array to store the position of columns void CheckBusy() DDR_LCD= 0x08; LCD to Input LCD_Control_PORT = 1<<RW; R/w pin High LCD_Control_PORT&= ~1<<RS; Commands; RS pin Low //Set Data Direction for //Set LCD to Read Mode; //Set LCD to Read while (PORT_LCD >= 0x80) LCD sends back a value < 80 then it is busy FlashLCD(); //Condition Checking; if DDR_LCD= 0xFF; LCD to Output, for further operations //Set Data Direction for 18

19 void LCD_Line(uint8_t row) // put cursor on specified line CursorPos(0,row); void FlashLCD() LCD_Control_PORT = 1<<Enable; _delay_ms(5); LCD_Control_PORT&= ~1<<Enable; //Enable Pin High //Enable Pin Low void SendCmd(unsigned char cmd) CheckBusy(); PORT_LCD = cmd; LCD_Control_PORT&= ~ ((1<<RW) (1<<RS)); //write mode; command mode FlashLCD(); PORT_LCD = 0x00; void SendChar(unsigned char character) CheckBusy(); PORT_LCD = character; LCD_Control_PORT&= ~ (1<<RW); LCD_Control_PORT = 1<<RS; 19

20 FlashLCD(); PORT_LCD = 0x00; void SendString(char *str) while(*str > 0) SendChar(*str++); void SendInteger(int value) char ch[16]; itoa(value,ch,10); SendString(ch); void SendDecimal(double value, int width, int precision) char ch[16]; dtostrf(value,width,precision,ch); SendString(ch); void DisplayOnOff(uint8_t value) CheckBusy(); 20

21 if(value==0) attributes &= ~(1<<2); SendCmd(attributes); else attributes = (1<<2); SendCmd(attributes); void CursorOnOff(uint8_t value) CheckBusy(); if(value==0) attributes &= ~(1<<1); SendCmd(attributes); else attributes = (1<<1); SendCmd(attributes); void CursorBlink(uint8_t value) 21

22 CheckBusy(); if(value==0) attributes &= ~(1<<0); SendCmd(attributes); else attributes = (1<<0); SendCmd(attributes); void CursorPos(uint8_t x, uint8_t y) SendCmd(0x80 + ColumnPosition[x] + (y)); void InitLCD() DDR_Control_PORT = 1<<Enable 1<<RW 1<<RS; _delay_ms(50); SendCmd(0x01); //Clear Screen 0x01 = _delay_ms(2); SendCmd(0x38); //Selecting 8- bit Mode _delay_us(50); SendCmd(0b ); //Set attributes on 1st three bits: Display-ON/OF, Cursor-ON/OFF, Cursor-Blink-ON/OFF 22

23 _delay_us(50); void ClrScr(void) SendCmd(0x01); _delay_ms(2); void LCD_TwoDigits(uint8_t data) // helper function for WriteDate() // input is two digits in BCD format // output is to LCD display at current cursor position uint8_t temp = data>>4; // get upper 4 bits SendChar(temp+'0'); // display upper digit data &= 0x0F; // get lower 4 bits SendChar(data+'0'); // display lower digit // //BUTTONS.c #include<avr/io.h> #include "BUTTONS.h" #include "LCD.h" #include "RTC.h" 23

24 #define DDRA 0x00; #define PORT_hrButton PORTA; void incr_hour(void) PORTA=0b ; if((pina & PORTA) == 0 ) hours++; if(hours==36) hours=0; if(hours==10) hours= 16; if (hours==26) hours=32; SetTime(); WriteTime(); void incr_minute(void) PORTA=0b ; if((pina & PORTA ) == 0 ) minutes++; if(minutes==89) minutes=0; if(minutes==10) 24

25 minutes= 16; if (minutes==26) minutes=32; if (minutes==42) minutes=48; if (minutes==58) minutes=64; if (minutes==74) minutes=80; SetTime(); WriteTime(); void incr_second(void) PORTA=0b ; if((pina & PORTA) == 0) seconds++; if(seconds==89) seconds=0; if(seconds==10) seconds= 16; 25

26 if (seconds==26) seconds=32; if (seconds==42) seconds=48; if (seconds==58) seconds=64; if (seconds==74) seconds=80; SetTime(); WriteTime(); 26
