LCD-skärm Användarhandbok BL2201M

Transkript

1 LCD-skärm Användarhandbok BL2201M

2 Copyright Copyright 2013 av BenQ Corporation. Alla rättigheter förbehållna. Ingen del av denna publikation får reproduceras, spridas, skrivas av, lagras i ett inhämtningssystem eller översättas till något annat språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från BenQ Corporation. Friskrivningsklausul BenQ Corporation ger inga utfästelser eller garantier, varken uttryckta eller underförstådda, när det gäller innehållet häri och avsäger sig specifikt alla eventuella garantier om säljbarhet och lämplighet för ett speciellt syfte. Dessutom förbehåller sig BenQ Corporation rätten att revidera denna publikation och göra ändringar i innehållet i denna då och då utan att BenQ Corporation har någon skyldighet att meddela någon om en sådan revidering eller ändring. Följ dessa säkerhetsinstruktioner för bästa möjliga prestanda och längsta möjliga livstid för din bildskärm. Elsäkerhet AC-kontakten isolerar utrustningen från AC-ström. Strömkabeln används för avstängning av strömmen för utrustning med sladdar. Eluttaget som används bör vara placerat i närheten av utrustningen och vara lättåtkomligt. Denna produkt måste användas med ström av den typ som indikeras på produkten. Om du inte är säker på vilken typ av ström som finns tillgänglig, hör med din återförsäljare eller det lokala elbolaget. En godkänd strömkabel som är bättre än eller likvärdig med H03VV-F eller H05VV-F, 2G eller 3G, 0,75mm 2 måste användas. Skötsel och rengöring Rengöring. Dra alltid ut bildskärmens sladd från eluttaget innan rengöring. Rengör LCD-skärmens yta med en luddfri trasa som inte repar. Undvik att använda vätska, aerosol och glasrengörare. Springorna och hålen på höljets baksida och ovansida är till för ventilation. Dessa får ej blockeras eller övertäckas. Din bildskärm bör aldrig placeras i närheten av eller ovanpå ett värmeelement eller en värmekälla, eller i en inbyggd installation om inte lämplig ventilation finns. Undvik att peta in föremål i bildskärmen eller att spilla någon form av vätska på denna. Service Försök aldrig laga denna produkt på egen hand, då du kan utsättas för farlig spänning eller annan risk om du öppnar eller tar bort skärmens hölje. Om något av ovanstående eller någon annan olyckshändelse, som att du t.ex. tappar skärmen, skulle inträffa, kontakta behörig servicepersonal för service.

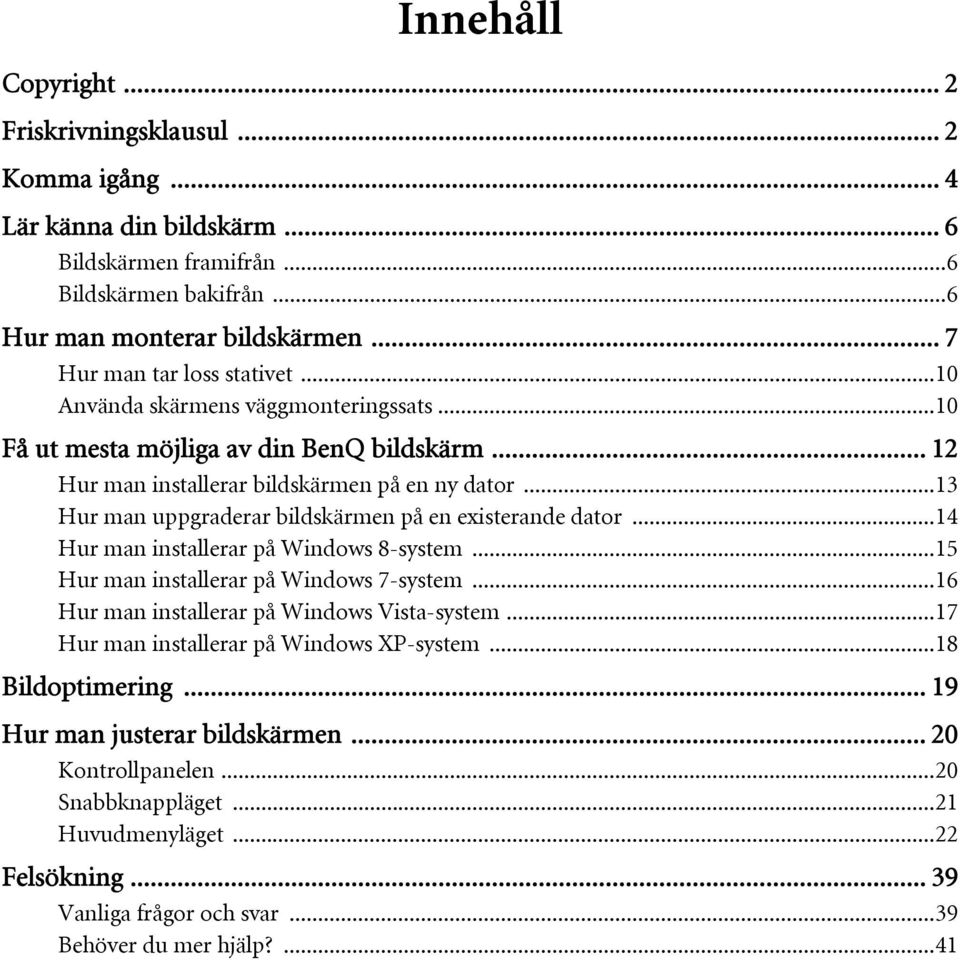

3 Innehåll Copyright... 2 Friskrivningsklausul... 2 Komma igång... 4 Lär känna din bildskärm... 6 Bildskärmen framifrån...6 Bildskärmen bakifrån...6 Hur man monterar bildskärmen... 7 Hur man tar loss stativet...10 Använda skärmens väggmonteringssats...10 Få ut mesta möjliga av din BenQ bildskärm Hur man installerar bildskärmen på en ny dator...13 Hur man uppgraderar bildskärmen på en existerande dator...14 Hur man installerar på Windows 8-system...15 Hur man installerar på Windows 7-system...16 Hur man installerar på Windows Vista-system...17 Hur man installerar på Windows XP-system...18 Bildoptimering Hur man justerar bildskärmen Kontrollpanelen...20 Snabbknappläget...21 Huvudmenyläget...22 Felsökning Vanliga frågor och svar...39 Behöver du mer hjälp?...41

4 1. Komma igång När du packar upp bildskärmen, se till att följande finns med i förpackningen. Om något saknas eller är skadat, kontakta inköpsstället för att byta ut artikeln ifråga. BenQ LCD-bildskärm Skärmstativ Snabbstartguide CD-ROM Strömkabel (Bilden kan skilja sig något från den produkt som säljs i din region) Videokabel: D-Sub 4 Komma igång

5 Videokabel: DVI-D (Tillvalstillbehör för modeller med DVI-ingångar, säljs separat) Ljudkabel Överväg att spara kartongen och förpackningen för att kunna använda dessa i framtiden om du behöver transportera bildskärmen. Den anpassade skumplastförpackningen är idealisk för att skydda bildskärmen under transport. Komma igång 5

6 2. Lär känna din bildskärm Bildskärmen framifrån 1. Av/på-knapp 2. Kontrollknappar 3. Ljussensor/Eko-sensor 4. Högtalare Bildskärmen bakifrån 5. Ingång för strömkabel 6. Linjeingång 7. Hörlursuttag 8. Kabelklämma 9. DVI-D-ingång 10.D-Sub-ingång 11.Låsknapp Ovanstående diagram kan variera beroende på modell. Bilden kan skilja sig något från den produkt som säljs i din region. 6 Lär känna din bildskärm

7 3. Hur man monterar bildskärmen Om datorn är på måste du stänga av den innan du fortsätter. Sätt inte i strömkabeln eller sätt på strömmen till bildskärmen förrän du instrueras att göra detta. 1. Sätt fast skärmstativet. Var försiktig så att du inte skadar bildskärmen. Om bildskärmens yta placeras på ett föremål som t.ex. en häftapparat eller en mus, kan glaset gå sönder eller LCD-substratet skadas, vilket upphäver garantin. Att släpa runt bildskärmen på skrivbordet kan repa eller skada bildskärmens hölje och kontroller. Skydda bildskärmen genom att rensa en plan, öppen plats på ditt skrivbord och lägga något mjukt på skrivbordet, som t.ex. bildskärmens förpackningspåse, för att skydda skärmen. Lägg ner bildskärmen försiktigt med skärmen nedåt på den ren och plan, skyddad yta. Samtidigt som du håller bildskärmen stadigt mot skrivbordet, dra upp skärmstativets arm, utan att låta denna gå emot skärmen. Ställ in och rikta in stativets fot med änden på stativets arm och tryck sedan ihop dem. Dra åt tumskruven på undersidan av skärmens fot som på bilden. Prova att försiktigt dra isär delarna igen för att kontrollera att de har satts ihop ordentligt. Lyft försiktigt på bildskärmen, vänd på den och sätt den upprätt på sitt stativ på en jämn och plan yta. -5 O ~ +20 O Du bör placera bildskärmen och vinkla den så att reflexer från andra ljuskällor minimeras. Hur man monterar bildskärmen 7

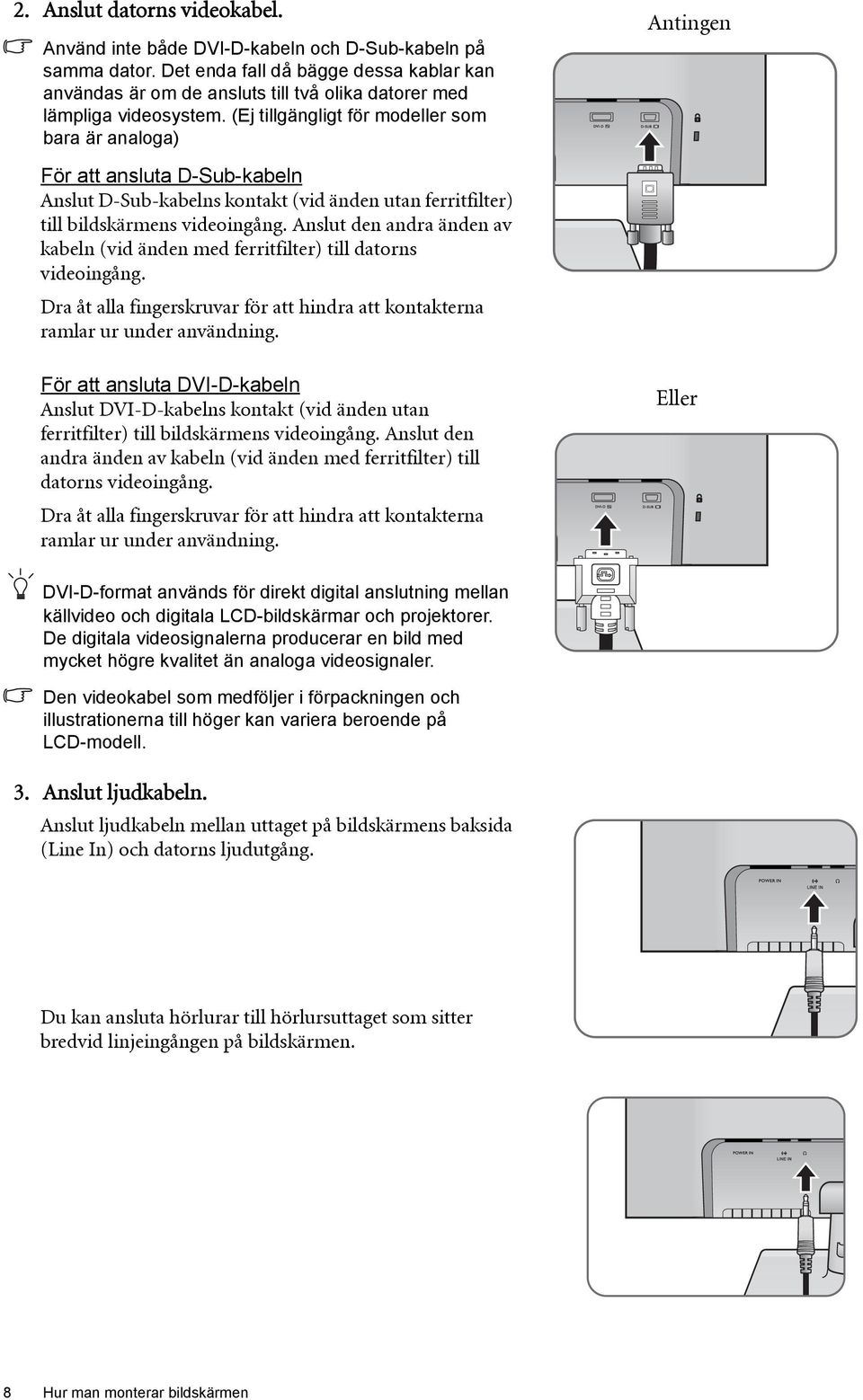

8 2. Anslut datorns videokabel. Använd inte både DVI-D-kabeln och D-Sub-kabeln på samma dator. Det enda fall då bägge dessa kablar kan användas är om de ansluts till två olika datorer med lämpliga videosystem. (Ej tillgängligt för modeller som bara är analoga) Antingen För att ansluta D-Sub-kabeln Anslut D-Sub-kabelns kontakt (vid änden utan ferritfilter) till bildskärmens videoingång. Anslut den andra änden av kabeln (vid änden med ferritfilter) till datorns videoingång. Dra åt alla fingerskruvar för att hindra att kontakterna ramlar ur under användning. För att ansluta DVI-D-kabeln Anslut DVI-D-kabelns kontakt (vid änden utan ferritfilter) till bildskärmens videoingång. Anslut den andra änden av kabeln (vid änden med ferritfilter) till datorns videoingång. Dra åt alla fingerskruvar för att hindra att kontakterna ramlar ur under användning. Eller DVI-D-format används för direkt digital anslutning mellan källvideo och digitala LCD-bildskärmar och projektorer. De digitala videosignalerna producerar en bild med mycket högre kvalitet än analoga videosignaler. Den videokabel som medföljer i förpackningen och illustrationerna till höger kan variera beroende på LCD-modell. 3. Anslut ljudkabeln. Anslut ljudkabeln mellan uttaget på bildskärmens baksida (Line In) och datorns ljudutgång. Du kan ansluta hörlurar till hörlursuttaget som sitter bredvid linjeingången på bildskärmen. 8 Hur man monterar bildskärmen

9 4. Anslut strömkabeln till bildskärmen. Sätt i ena änden av strömkabeln i det uttag som är betecknat 'POWER IN' på bildskärmens baksida. Anslut inte den andra änden till eluttag riktigt ännu. 5. Dra kablarna via kabelklämman. 6. Anslut till och sätt på strömmen. Sätt in den andra änden av strömkabeln i ett eluttag och sätt på bildskärmen. Bilden kan skilja sig något från den produkt som säljs i din region. Slå på bildskärmen genom att trycka på av/på-knappen på bildskärmens högra sida. Sätt på datorn också och följ instruktionerna i Få ut mesta möjliga av din BenQ bildskärm på sidan 12 för att installera programvaran för bildskärmen. Hur man monterar bildskärmen 9

10 Hur man tar loss stativet 1. Förbered bildskärmen och platsen omkring denna. Stäng av bildskärmen och strömmen innan du drar ut strömkabeln. Stäng av datorn innan du drar ut bildskärmens signalkabel. Skydda skärmen genom att rensa en plan, öppen plats på ditt skrivbord och lägga något mjukt som t.ex. en handduk på skrivbordet för att skydda skärmen, innan du lägger ned denna med skärmen nedåt på en ren och plan, skyddad yta. Var försiktig så att du inte skadar bildskärmen. Om bildskärmens yta placeras på ett föremål som t.ex. en häftapparat eller en mus, kan glaset gå sönder eller LCD-substratet skadas, vilket upphäver garantin. Att släpa runt bildskärmen på skrivbordet kan repa eller skada bildskärmens hölje och kontroller. 2. Skruva loss tumskruven under skärmens fot och ta bort skärmens fot som på bilden. Använda skärmens väggmonteringssats På baksidan av LCD-skärmen finns ett VESA-standardfäste med 100 mm-mönster som möjliggör installation av en väggmonteringshållare. Läs säkerhetsanvisningar noggrant innan du börjar installera väggmonteringssatsen. Säkerhetsanvisningar: Installera skärmen och skärmens monteringssats på en plan vägg. Se till att väggmaterialet är stabilt not att klara skärmens vikt. Stäng av skärmen och strömmen innan du kopplar bort kablarna från LCD-skärmen. 1. Ta bort skärmens fot. Lägg skärmen med framsidan nedåt på en ren yta med mjukt underlag. Ta bort skärmens fot enligt anvisningar i Hur man tar loss stativet på sidan Hur man monterar bildskärmen

11 2. Ta bort skärmens stativ. Skjut det ledade locket på övre delen av skärmstativet mot skärmen en aning enligt bilden. Locket ska frigöras. Använd en krysskruvmejsel för att lossa skruvarna som håller ihop skärmstativet och skärmen. Användning av en magnetskruvmejsel rekommenderas för att undvika att tappa bort skruvarna. Dra sedan skärmstativet bakåt från skärmen. Om du tänker använda skärmen på stativet i framtiden förvarar du skärmens fot, stativ och skruvar på en säker plats för framtida användning. 3. Följ anvisningarna för väggmonteringshållaren för att slutföra installationen. Hur man monterar bildskärmen 11

12 4. Få ut mesta möjliga av din BenQ bildskärm För att få ut mesta möjliga av dina nya BenQ platta LCD-bildskärm i färg, bör du installera den anpassade drivrutinsprogramvaran för BenQ LCD-bildskärmen som finns på CD-ROM-skivan för BenQ LCD-bildskärmen. De omständigheter under vilka du ansluter och installerar din BenQ LCD-bildskärm kommer att avgöra vilken process du behöver följa för att installera drivrutinsprogramvaran för BenQ LCD-bildskärmen. Dessa omständigheter beror på vilken version av Microsoft Windows som du använder, och om du ansluter bildskärmen och installerar programvaran på en ny dator (utan existerande drivrutinsprogramvara för bildskärm), eller om du uppgraderar en existerande installation (som redan har en existerande drivrutinsprogramvara för bildskärm) med en nyare bildskärm. I vilket som helst av dessa fall, varje gång efter att du sätter på datorn (efter att du anslutit bildskärmen till din dator), kommer Windows automatiskt att känna igen den nya (eller annorlunda) maskinvaran, och kommer att starta guiden Ny maskinvara har hittats för denna. Följ guidens instruktioner tills den ber dig att välja en bildskärmsmodell. Klicka då på knappen Har disk, sätt i CD-ROM-skivan för BenQ LCD-bildskärmen och välj lämplig bildskärmsmodell. Om du vill ha mer information och stegvisa anvisningar för en automatisk (ny) installation eller en uppgraderingsinstallation (befintlig), se: Hur man installerar bildskärmen på en ny dator på sidan 13. Hur man uppgraderar bildskärmen på en existerande dator på sidan 14. Om du behöver ett användarnamn och ett lösenord för att logga in på din Windows-dator, måste du vara inloggad som administratör eller medlem av administratörens grupp för att kunna installera drivrutinsprogramvaran för bildskärmen. Dessutom, om din dator är ansluten till ett nätverk som kräver säker anslutning, kan policyinställningar för nätverket hindra dig från att installera programvaran på din dator. För att kontrollera namnet på den inköpta modellen, se specifikationsetiketten på bildskärmens baksida. 12 Få ut mesta möjliga av din BenQ bildskärm

13 Hur man installerar bildskärmen på en ny dator Denna instruktion ger dig detaljer för hur man väljer och installerar drivrutinsprogramvaran för BenQ LCD-bildskärmen på en ny dator som aldrig tidigare har haft en bildskärmsdrivrutin installerad. Denna instruktion är endast lämplig för datorer som inte har använts förut och för vilka BenQ LCD-bildskärmen är den första bildskärmen någonsin som ansluts. Om du lägger till BenQ LCD-bildskärmen till en existerande dator som redan har haft en annan bildskärm ansluten till denna (och som har en drivrutinsprogramvara installerad), bör du inte följa dessa instruktioner. Du bör i stället följa instruktionerna Hur man uppgraderar bildskärmen på en existerande dator. 1. Följ instruktionerna i Hur man monterar bildskärmen på sidan 7. När Windows startas, kommer systemet automatiskt att detektera den nya bildskärmen och starta Guiden Ny maskinvara har hittats. Följ uppmaningarna tills alternativet Installera drivrutiner för maskinvara visas. 2. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet. 3. Kryssa för alternativet Sök efter en lämplig drivrutin för min enhet och klicka på Nästa. 4. Kryssa för alternativet CD-ROM-enheter (avmarkera alla andra alternativ) och klicka på Nästa. 5. Se efter så att guiden har valt korrekt namn för din bildskärm och klicka på Nästa. 6. Klicka på Slutför. 7. Starta om datorn. Följande tabell visar vilken drivrutinsfil som lämpar sig för den modell du har köpt. BL2201 Drivrutinsfiler För dessa modeller BL2201M, BL2201PT, BL2201PU Få ut mesta möjliga av din BenQ bildskärm 13

14 Hur man uppgraderar bildskärmen på en existerande dator Denna instruktion ger dig detaljer för hur man manuellt uppgraderar den existerande drivrutinsprogramvaran för bildskärmen på din Microsoft Windows-dator. I skrivande stund har den testats för att vara kompatibel med operativsystemen Windows 8, Windows 7, Windows Vista och Windows XP. Drivrutinen för BenQ LCD-bildskärmen för din modell kan mycket väl fungera perfekt med andra versioner av Windows; BenQ har emellertid inte, i skrivande stund, testat denna drivrutin på andra versioner av Windows och kan inte garantera att den fungerar på dessa system. Att installera drivrutinsprogramvaran för bildskärmen involverar att välja lämplig informationsfil (.inf) på CD-ROM-skivan för BenQ LCD-bildskärmen för den specifika bildskärmsmodell som är ansluten och låta Windows installera motsvarande drivrutinsfiler från CD-skivan. Du behöver bara styra Windows i rätt riktning. Windows har en guide för uppgradering av drivrutiner för att automatisera denna uppgift och guida dig genom filval och installationsprocessen. Se: Hur man installerar på Windows 8-system på sidan 15. Hur man installerar på Windows 7-system på sidan 16. Hur man installerar på Windows Vista-system på sidan 17. Hur man installerar på Windows XP-system på sidan Få ut mesta möjliga av din BenQ bildskärm

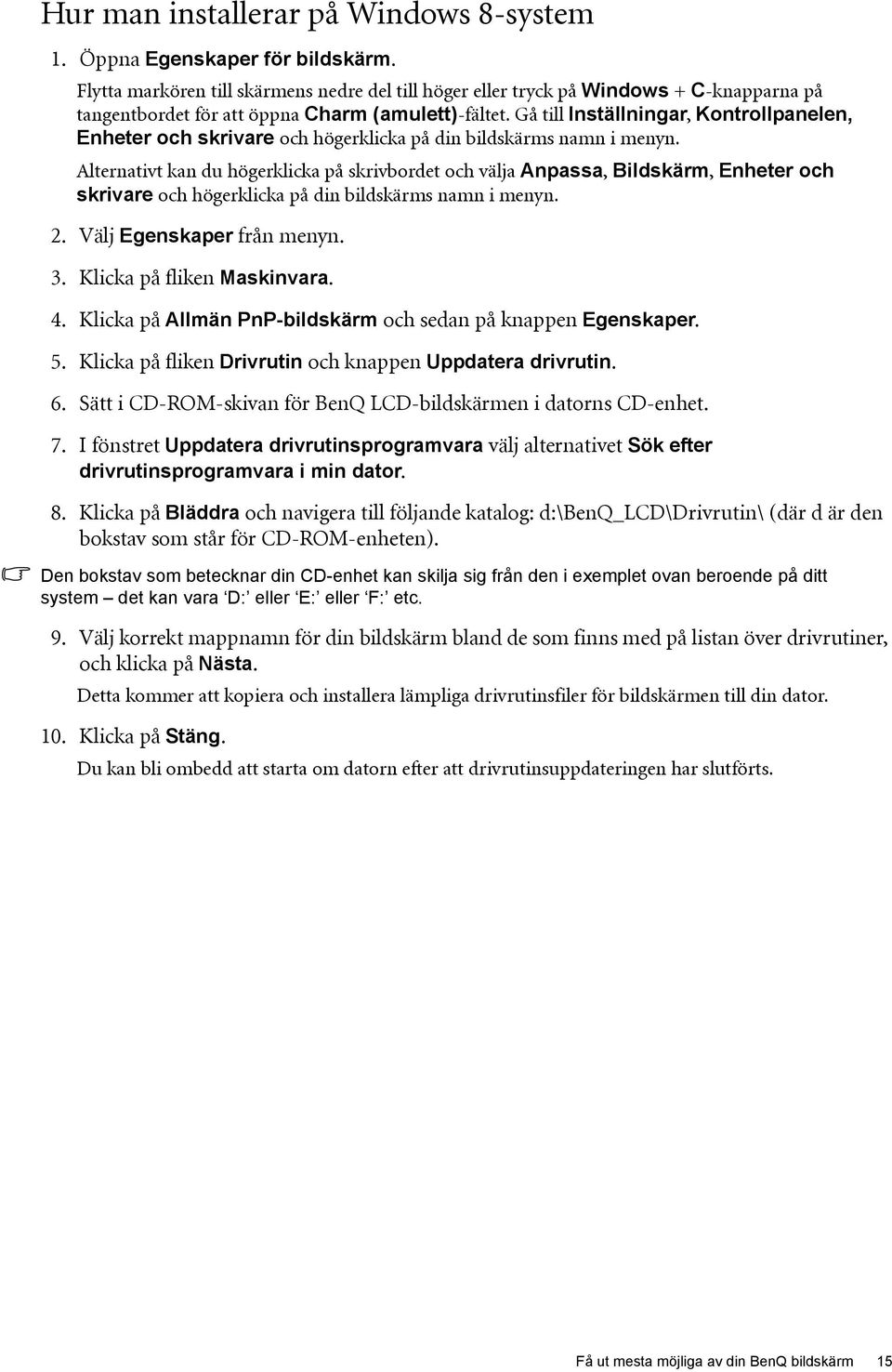

15 Hur man installerar på Windows 8-system 1. Öppna Egenskaper för bildskärm. Flytta markören till skärmens nedre del till höger eller tryck på Windows + C-knapparna på tangentbordet för att öppna Charm (amulett)-fältet. Gå till Inställningar, Kontrollpanelen, Enheter och skrivare och högerklicka på din bildskärms namn i menyn. Alternativt kan du högerklicka på skrivbordet och välja Anpassa, Bildskärm, Enheter och skrivare och högerklicka på din bildskärms namn i menyn. 2. Välj Egenskaper från menyn. 3. Klicka på fliken Maskinvara. 4. Klicka på Allmän PnP-bildskärm och sedan på knappen Egenskaper. 5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. 6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet. 7. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter drivrutinsprogramvara i min dator. 8. Klicka på Bläddra och navigera till följande katalog: d:\benq_lcd\drivrutin\ (där d är den bokstav som står för CD-ROM-enheten). Den bokstav som betecknar din CD-enhet kan skilja sig från den i exemplet ovan beroende på ditt system det kan vara D: eller E: eller F: etc. 9. Välj korrekt mappnamn för din bildskärm bland de som finns med på listan över drivrutiner, och klicka på Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 10. Klicka på Stäng. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. Få ut mesta möjliga av din BenQ bildskärm 15

16 Hur man installerar på Windows 7-system 1. Öppna Egenskaper för bildskärm. Gå till Start, Kontrollpanelen, Maskinvara och ljud, Enheter och skrivare och högerklicka på din bildskärms namn i menyn. Alternativt kan du högerklicka på skrivbordet och välja Anpassa, Bildskärm, Enheter och skrivare och högerklicka på din bildskärms namn i menyn. 2. Välj Egenskaper från menyn. 3. Klicka på fliken Maskinvara. 4. Klicka på Allmän PnP-bildskärm och sedan på knappen Egenskaper. 5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. 6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet. 7. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter drivrutinsprogramvara i min dator. 8. Klicka på Bläddra och navigera till följande katalog: d:\benq_lcd\drivrutin\ (där d är den bokstav som står för CD-ROM-enheten). Den bokstav som betecknar din CD-enhet kan skilja sig från den i exemplet ovan beroende på ditt system det kan vara D: eller E: eller F: etc. 9. Välj korrekt mappnamn för din bildskärm bland de som finns med på listan över drivrutiner, och klicka på Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 10. Klicka på Stäng. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. 16 Få ut mesta möjliga av din BenQ bildskärm

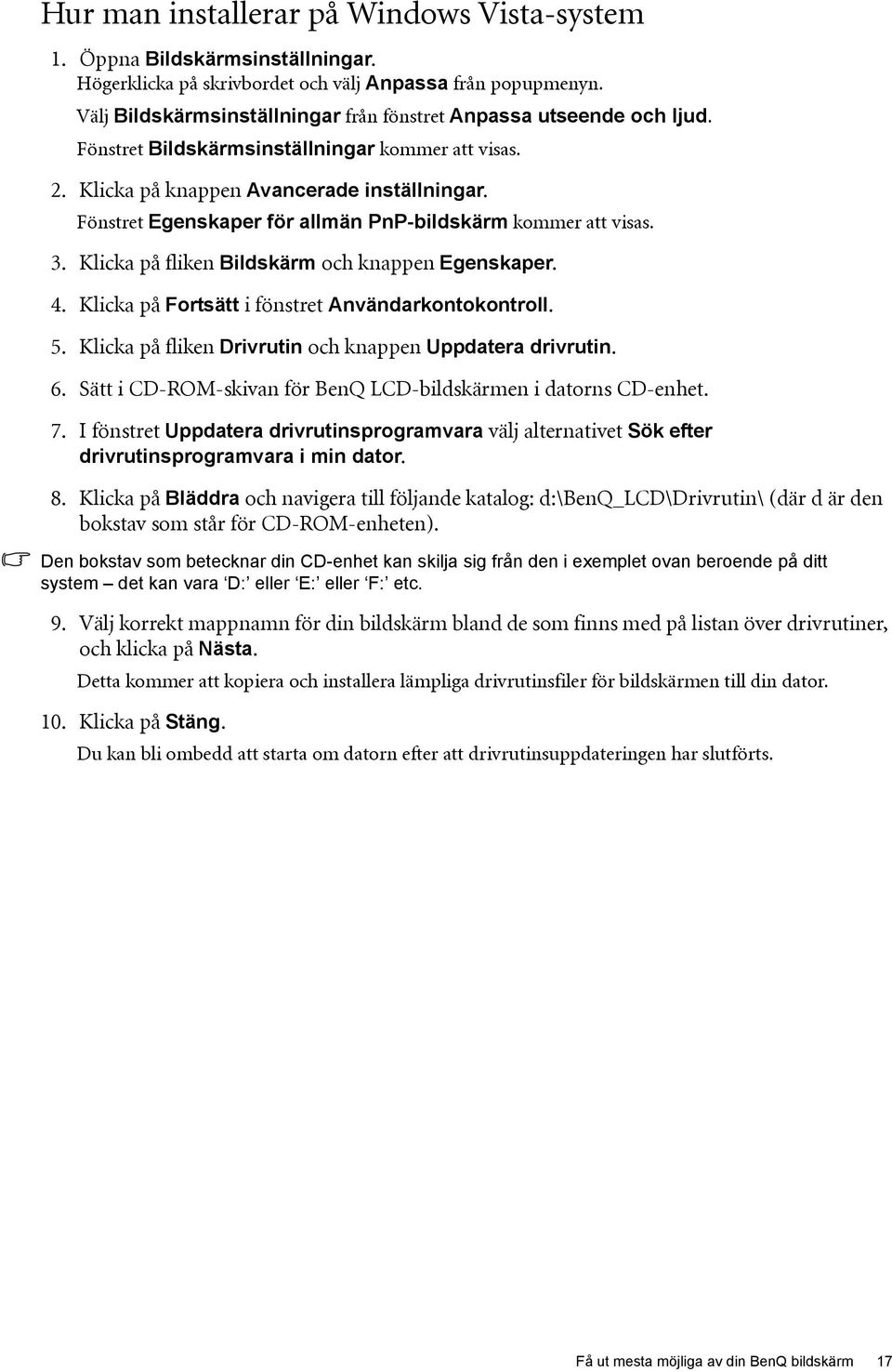

17 Hur man installerar på Windows Vista-system 1. Öppna Bildskärmsinställningar. Högerklicka på skrivbordet och välj Anpassa från popupmenyn. Välj Bildskärmsinställningar från fönstret Anpassa utseende och ljud. Fönstret Bildskärmsinställningar kommer att visas. 2. Klicka på knappen Avancerade inställningar. Fönstret Egenskaper för allmän PnP-bildskärm kommer att visas. 3. Klicka på fliken Bildskärm och knappen Egenskaper. 4. Klicka på Fortsätt i fönstret Användarkontokontroll. 5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. 6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet. 7. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter drivrutinsprogramvara i min dator. 8. Klicka på Bläddra och navigera till följande katalog: d:\benq_lcd\drivrutin\ (där d är den bokstav som står för CD-ROM-enheten). Den bokstav som betecknar din CD-enhet kan skilja sig från den i exemplet ovan beroende på ditt system det kan vara D: eller E: eller F: etc. 9. Välj korrekt mappnamn för din bildskärm bland de som finns med på listan över drivrutiner, och klicka på Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 10. Klicka på Stäng. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. Få ut mesta möjliga av din BenQ bildskärm 17

18 Hur man installerar på Windows XP-system 1. Öppna Egenskaper för bildskärm. Den snabbaste genvägen till Egenskaper för bildskärm är genom Windows skrivbord. Högerklicka på skrivbordet och välj Egenskaper från popupmenyn. Du kan också använda Windows meny för att gå till Egenskaper för bildskärm som finns i Kontrollpanelen. I Windows XP-versionen finns Kontrollpanelen direkt i menyn för Start. Vilka menyalternativ som visas beror på vilken typ av vy som har valts för ditt system. I den klassiska vyn, klicka på Start Kontrollpanelen Bildskärm. I kategorivyn, klicka på Start Kontrollpanelen Utseende och teman Ändra bildskärmens upplösning. Fönstret Egenskaper för bildskärm kommer att visas. 2. Klicka på fliken Inställningar och knappen Avancerat. Fönstret Avancerade egenskaper för bildskärm kommer att visas. 3. Klicka på fliken Bildskärm och välj Plug and Play-bildskärm från listan. Om det bara finns en bildskärm i listan kommer denna redan ha valts åt dig. 4. Klicka på knappen Egenskaper. Fönstret Egenskaper för bildskärm kommer att visas. Om drivrutinstillverkaren listas som BenQ och modellen matchar din nya bildskärm, är de lämpliga drivrutinerna redan installerade och du behöver inte göra någonting mer. Gå ur dessa fönster med avbryt. Om BenQ emellertid inte är listad som tillverkare och korrekt modell inte visas för närvarande kommer du att vara tvungen att fortsätta med dessa instruktioner. 5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. Guiden Uppdatering av maskinvara kommer att visas. Följ guidens instruktioner och observera stegen nedan: 6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i CD-enheten på den dator som du har anslutit bildskärmen till. 7. Kryssa för alternativet Installera från en lista eller en specifik plats och klicka på Nästa. 8. Kryssa för alternativet Sök efter den bästa drivrutinen på dessa platser och kryssa även för Sök efter flyttbara media, och klicka sedan på Nästa. Vänta medan guiden söker efter drivrutiner och CD:n för BenQ LCD-bildskärmen som satts in i steg 6. När guiden är klar bör den ha hittat och valt den BenQ-drivrutin på CD:n som är lämplig för din bildskärmsmodell. 9. Välj (klicka en gång) korrekt namn för din bildskärm bland de som finns med på listan över drivrutiner på CD:n och klicka sedan på knappen Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 10. Klicka på Slutför. Detta kommer att stänga guiden och ta dig tillbaka till fönstret Egenskaper för bildskärm. 11. Klicka på Stäng, OK, och OK. Detta kommer att stänga fönstret Egenskaper för bildskärm. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. 18 Få ut mesta möjliga av din BenQ bildskärm

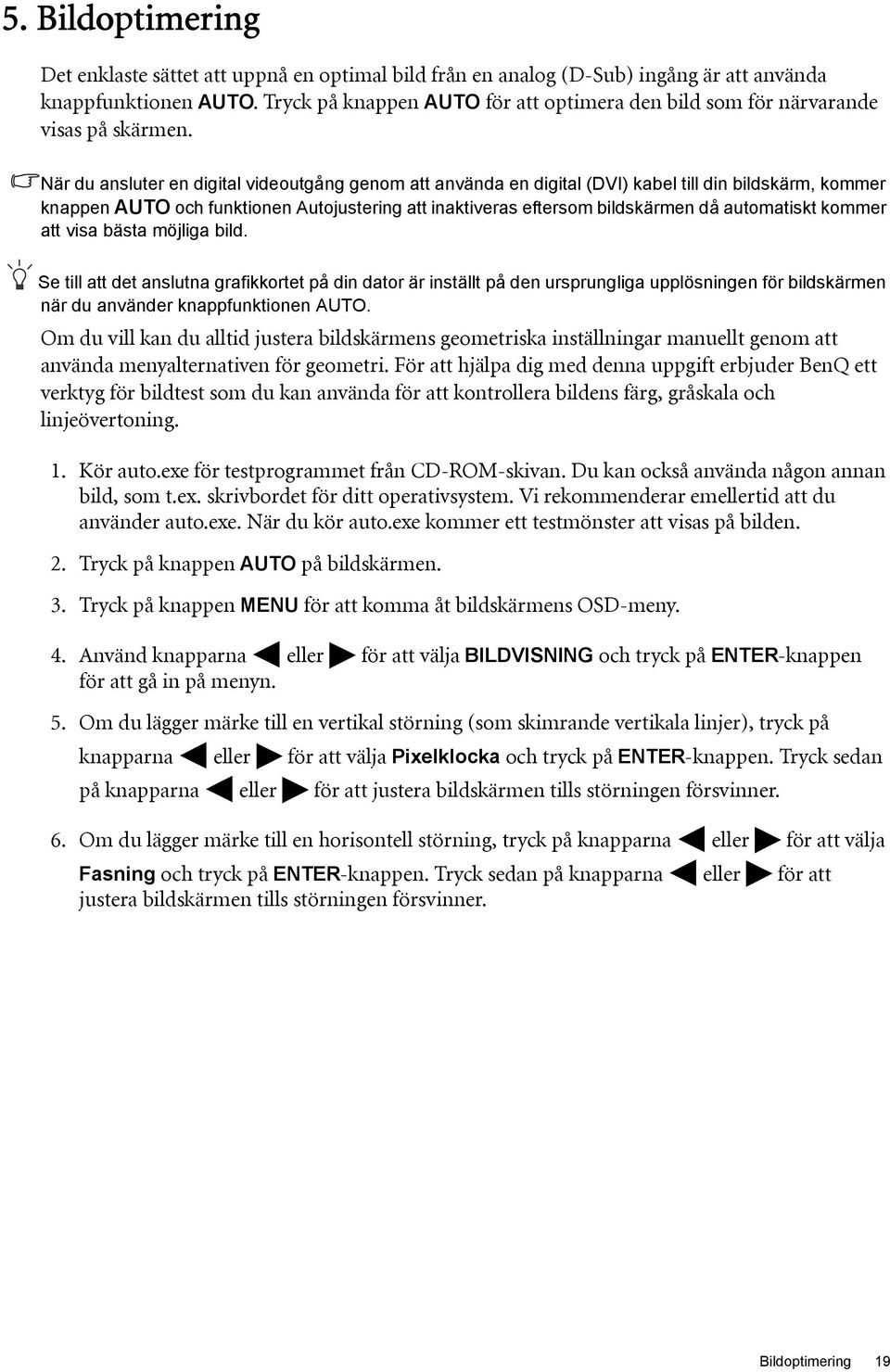

19 5. Bildoptimering Det enklaste sättet att uppnå en optimal bild från en analog (D-Sub) ingång är att använda knappfunktionen AUTO. Tryck på knappen AUTO för att optimera den bild som för närvarande visas på skärmen. När du ansluter en digital videoutgång genom att använda en digital (DVI) kabel till din bildskärm, kommer knappen AUTO och funktionen Autojustering att inaktiveras eftersom bildskärmen då automatiskt kommer att visa bästa möjliga bild. Se till att det anslutna grafikkortet på din dator är inställt på den ursprungliga upplösningen för bildskärmen när du använder knappfunktionen AUTO. Om du vill kan du alltid justera bildskärmens geometriska inställningar manuellt genom att använda menyalternativen för geometri. För att hjälpa dig med denna uppgift erbjuder BenQ ett verktyg för bildtest som du kan använda för att kontrollera bildens färg, gråskala och linjeövertoning. 1. Kör auto.exe för testprogrammet från CD-ROM-skivan. Du kan också använda någon annan bild, som t.ex. skrivbordet för ditt operativsystem. Vi rekommenderar emellertid att du använder auto.exe. När du kör auto.exe kommer ett testmönster att visas på bilden. 2. Tryck på knappen AUTO på bildskärmen. 3. Tryck på knappen MENU för att komma åt bildskärmens OSD-meny. 4. Använd knapparna eller för att välja BILDVISNING och tryck på ENTER-knappen för att gå in på menyn. 5. Om du lägger märke till en vertikal störning (som skimrande vertikala linjer), tryck på knapparna eller för att välja Pixelklocka och tryck på ENTER-knappen. Tryck sedan på knapparna eller för att justera bildskärmen tills störningen försvinner. 6. Om du lägger märke till en horisontell störning, tryck på knapparna eller för att välja Fasning och tryck på ENTER-knappen. Tryck sedan på knapparna eller för att justera bildskärmen tills störningen försvinner. Bildoptimering 19

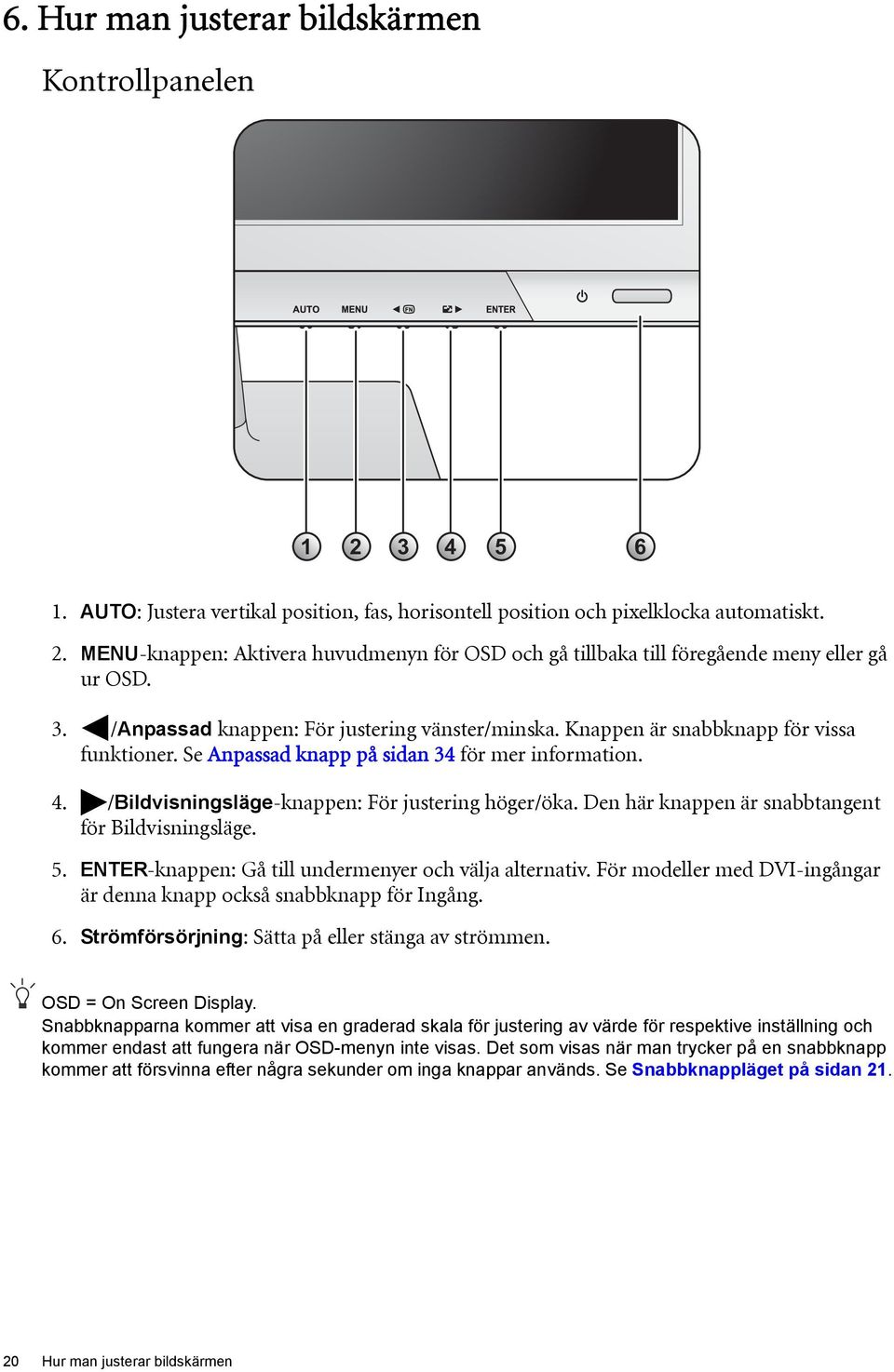

20 6. Hur man justerar bildskärmen Kontrollpanelen AUTO: Justera vertikal position, fas, horisontell position och pixelklocka automatiskt. 2. MENU-knappen: Aktivera huvudmenyn för OSD och gå tillbaka till föregående meny eller gå ur OSD. 3. /Anpassad knappen: För justering vänster/minska. Knappen är snabbknapp för vissa funktioner. Se Anpassad knapp på sidan 34 för mer information. 4. /Bildvisningsläge-knappen: För justering höger/öka. Den här knappen är snabbtangent för Bildvisningsläge. 5. ENTER-knappen: Gå till undermenyer och välja alternativ. För modeller med DVI-ingångar är denna knapp också snabbknapp för Ingång. 6. Strömförsörjning: Sätta på eller stänga av strömmen. OSD = On Screen Display. Snabbknapparna kommer att visa en graderad skala för justering av värde för respektive inställning och kommer endast att fungera när OSD-menyn inte visas. Det som visas när man trycker på en snabbknapp kommer att försvinna efter några sekunder om inga knappar används. Se Snabbknappläget på sidan Hur man justerar bildskärmen

21 Snabbknappläget Bildskärmens knappar fungerar som snabbknappar för att ge direktåtkomst till vissa funktioner när ingen meny visas på bilden. Anpassad knapp Tryck på knappen för att visa de funktioner som går att nå med knappen. Tryck på knappen eller för att ändra inställningarna vid behov. För att ändra standardinställningarna, se Anpassad knapp på sidan 34 för ytterligare information. Snabbknapp för Bildvisningsläge Tryck flera gånger på knappen för att växla mellan Hel och Bildförhållande. Inställningarna kommer att börja gälla omedelbart. Se även Bildvisningsläge på sidan 29. Snabbknapp för Ingång Tryck på ENTER-knappen för att växla mellan olika videosignalingångar för datorn som kan anslutas till din bildskärm. Inställningarna kommer att börja gälla omedelbart. Se även Ingång på sidan 32. Hur man justerar bildskärmen 21

22 Huvudmenyläget Du kan använda OSD-menyn för att justera alla inställningar för din bildskärm. Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. Tryck på MENU-knappen för att visa följande huvudmeny för OSD Det finns 7 huvudmenyer för OSD: 1. Bildvisning DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase MODE: Standard 2. Bild 3. Avancerad bild 4. Ljud 5. System 6. Ergonomi 7. Eko Move ENTER Select MENU Exit Använd knapparna (vänster) eller (höger) för att markera ett menyalternativ och tryck på ENTER-knappen för att gå till inställningar för menyalternativet. OSD-menyns språk kan skilja sig från den produkt som säljs i din region, se Språk på sidan 33 under OSD Inställning för mer detaljer. För mer information om varje meny, se följande sidor: Bildvisningsmenyn på sidan 23 Bild menyn på sidan 25 Menyn Avancerad bild på sidan 28 Ljud menyn på sidan 31 Systemmenyn på sidan 32 Ergonomimeny på sidan 35 Eko-meny på sidan Hur man justerar bildskärmen

23 Bildvisningsmenyn Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. 1. Tryck på MENU-knappen för att visa huvudmenyn. DISPLAY Auto Adjustment H. Position 50 MODE: Standard 2. Tryck på knapparna eller för att välja BILDVISNING och tryck sedan på ENTER-knappen för att gå in på menyn. V. Position Pixel Clock Phase Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. Move ENTER Select MENU Exit 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Autojustering Optimerar och justerar bildskärmsinställningarn a automatiskt för dig. AUTO-knappen är en snabbknapp för denna funktion. Tryck på ENTER-knappen för att välja detta alternativ och göra justeringar. När du ansluter en digital videoutgång genom att använda en digital (DVI) kabel till din bildskärm, kommer knappen AUTO och funktionen Autojustering att inaktiveras. Hur man justerar bildskärmen 23

24 H. Position Justerar den horisontella positionen för skärmens bild. V. Position Justerar den vertikala positionen för skärmens bild. Pixelklocka Justerar pixelklockans frekvens för att synkronisera denna med videosignalen för den analoga ingången. Gäller inte för digital ingångssignal. Tryck på knapparna eller för att justera värdet. 0 till till till 100 Fasning Se även: Bildoptimering på sidan 19. Justerar tidsinställning av pixelklockans fasläge för att synkronisera denna med videosignalen för den analoga ingången. Gäller inte för digital ingångssignal. Se även: Bildoptimering på sidan till Hur man justerar bildskärmen

25 Bild menyn Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. 1. Tryck på MENU-knappen för att visa huvudmenyn. PICTURE Brightness Contrast MODE: Standard 2. Tryck på knapparna eller för att välja BILD och tryck sedan på ENTER-knappen för att gå in på menyn. Sharpness Gamma Color Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. Move Select Back 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Ljusstyrka Justerar balansen mellan Tryck på knappen för 0 till 100 ljusa och mörka nyanser. att öka ljusstyrkan och tryck på knappen för att minska ljusstyrkan. Kontrast Justerar graden av Tryck på knappen för 0 till 100 skillnad mellan mörker att öka kontrasten och och ljus. tryck på knappen för att minska kontrasten. Skärpa Justerar skärpa och Tryck på knappen för 1 till 5 synlighet för kanterna på att förbättra skarpheten för föremålen på bilden bilden och tryck på knappen för att ge bilden en mjukare effekt. Gamma Justerar luminansen i tonen. Standardvärdet är 3 (standardvärde för Windows). Tryck på knappen för 1 ~ 5 att öka gammavärdet (mörkare ton) och tryck på knappen för att minska gammavärdet (ljusare ton). Hur man justerar bildskärmen 25

26 Färg - Tryck på ENTER för att gå in på färgmenyn. Färgtemperatur Normal: Tillåter visning Tryck på eller av video och stillbilder -knappen för att välja med naturliga färger. detta alternativ. Detta är den fabriksinställda färgen. Röd Grön Blå Färgton Färgmättnad Blåaktig: Ger bilden en kall färg och är fabriksinställd på datorbranschens vita standardfärg. Rödaktig Ger bilden en varm färg och är fabriksinställd på tidningspapprens vita standardfärg. Anv.läge: Blandningen av röda, gröna och blå färger kan ändras för att uppnå önskad färgnyans för bilden. Gå till menyerna Röd, Grön och Blå för att ändra inställningarna. Anpassar bildens färgnyans. Om du minskar på en eller flera av färgerna kommer dess respektive påverkan på bildens färgnyans att minskas. (t.ex. minskar bildens blå nivå kommer bilden gradvis att bli mer gulaktig. Om du minskar på grönt, kommer bilden att få en mer rosaaktig ton.) Justerar graden av hur vi uppfattar färger. Justerar färgernas renhetsgrad. Tryck på knapparna eller och ENTER för att välja Röd, Grön, eller Blå. Använd sedan knapparna eller för att göra färgjusteringarna. Tryck på knapparna eller för att justera värdet. Tryck på knapparna eller för att justera värdet. Tryck på knapparna eller för att justera värdet. 0 till till till Hur man justerar bildskärmen

27 Återställ färg Återställer anpassade Tryck på knapparna färginställningar till eller för att ändra fabriksinställningar. inställningarna. Tryck på knappen MENU för att gå ur färgmenyn. JA NEJ Hur man justerar bildskärmen 27

28 Menyn Avancerad bild Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. PICTURE ADVANCED Picture Mode Senseye Demo Dynamic Contrast Display Mode Color Format Move 0 MODE: Standard Standard OFF RGB ENTER Select MENU Exit 1. Tryck på MENU-knappen för att visa huvudmenyn. 2. Tryck på knapparna eller för att välja AVANCERAD BILD och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Bildläge Väljer det bildläge som Tryck på knapparna Standard passar bäst för den typ av eller för att Film bilder som visas på ändra inställningarna. Foto bildskärmen. srgb Standard - för vanlig PC-applikation. Eko Film - för visning av videor. Foto - för visning av stillbilder. srgb - för bättre färgmatchning med kringutrustning, som t.ex. skrivare, digitala stillbildskameror, etc. Eko - avsett för att spara el med låg energiförbrukning genom att använda lägsta möjliga ljusstyrkeinställningar för alla program som körs. 28 Hur man justerar bildskärmen

29 Senseye Demo läge Dynamisk kontrast Bildvisningsläge Visar en förhandsgranskning av bilden med det läge som valts i Bildläge. Bilden kommer att delas in i två fönster; det vänstra fönstret visar bilden med standardläget medan den högra visar bilden med det läge som specificerats. Denna funktion detekterar automatiskt fördelningen av en visuell signal och skapar sedan optimal kontrast för denna. Denna funktion erbjuds för att göra det möjligt att visa andra bildförhållanden än 16:10 utan geometrisk distorsion. Tryck på knapparna eller för att ändra inställningarna. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på eller -knappen för att ändra på inställningarna. Tryck på knapparna eller för att ändra inställningarna. PÅ AV 0 till 5 När signalkällan kommer från en DVIeller D-Sub-källa och bilden inte har ett brett bildförhållande: Overscan - Förstorar bilden något. Använd denna funktion för att dölja irriterande kanter som visas runt bilden. Hel Bildförhållande Eller Hel - Förminskar bilden för att fylla hela bildskärmen. Idealiskt för bilder med förhållandet 16:10. Bildförhållande - Bilden visas utan geometrisk distorsion och fyller så mycket som möjligt av bildskärmen. När signalkällan kommer från en D-Sub (VGA konverterad från Komponent)-källa: Overscan Hel Bildförhållande Hur man justerar bildskärmen 29

30 Färgformat Avgör färgrymd (RGB eller YUV) baserat på följande upptäckta videosignal: D-Sub (VGA) från dator: Standardfärgformatet är RGB. D-Sub (komponent) från en videoenhet: Standardfärgformatet är YUV. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. RGB YUV Om färgerna som visas på bildskärmen inte visas korrekt kan du behöva ställa in Färgformat manuellt. DVI (för modeller med DVI-ingångar): Färgformatet RGB ställs in automatiskt. 30 Hur man justerar bildskärmen

31 Ljud menyn Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. 1. Tryck på MENU-knappen för att visa huvudmenyn. AUDIO Volume Mute 10 MODE: Standard OFF 2. Tryck på knapparna eller för att välja LJUD och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. Move ENTER Select MENU Exit 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Volym Justerar ljudvolymen Tryck på knappen för 0 ~ 100 att öka volymen och tryck på knappen för att minska volymen. Tyst Stänger av ljudet Tryck på knapparna PÅ eller för att ändra AV inställningarna. Hur man justerar bildskärmen 31

32 Systemmenyn Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. 1. Tryck på MENU-knappen för att visa huvudmenyn. SYSTEM Input OSD Settings DDC/CI Information Custom Key Reset All MODE: Standard D-sub 2. Tryck på knapparna eller för att välja SYSTEM och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. Move ENTER Select MENU Exit 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Ingång Använd detta för att ändra Tryck på knapparna DVI ingången till den som eller för att ändra D-Sub (VGA) lämpar sig för din typ av inställningarna. videokabelanslutning. 32 Hur man justerar bildskärmen

33 OSD Inställning - Tryck på ENTER för att gå in på OSD-inställningsmenyn. Språk Ställer in menyspråk för Tryck på knapparna English OSD. eller för att ändra Français inställningarna. Deutsch Italiano Español Polski 日 本 語 De språkalternativ som visas på din OSD kan Česky 繁 體 中 文 skilja sig från de som visas till höger, beroende Magyar på den produkt som säljs 简 体 中 文 i din region. SICG/BiH/CRO Română Nederlands Русский Svenska Português H. Position Justerar OSD-menyns Tryck på knapparna 0 till 100 horisontella position. eller för att ändra V. Position Justerar OSD-menyns inställningarna. 0 till 100 vertikala position. Visningstid Justerar OSD-menyns visningstid. 5 sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. Hur man justerar bildskärmen 33

34 OSD-lås Hindrar att bildskärmsinställningarna råkar ändras oavsiktligt. När denna funktion är aktiverad kommer OSD-kontroller och snabbknappkommandon att inaktiveras. Tryck på knapparna eller för att ändra inställningarna. För att låsa upp OSD-kontrollerna när OSD är låst, tryck och håll ned 'MENU'-knappen i 15 sekunder för att gå till alternativet 'OSD-lås' och göra ändringar. Du kan också använda knapparna eller för att välja 'NEJ' i undermenyn 'OSD-lås' från menyn 'OSD Inställning', så kommer alla OSD-kontroller återigen att bli tillgängliga. Tryck på MENU för att gå ur menyn OSD Inställning. DDC/CI* Gör det möjligt att göra inställningar för bildskärmen genom Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna programvaran på datorn. eller för att ändra inställningarna. Information Visar nuvarande inställningar för egenskaper för bildskärm. Anpassad knapp Återställ allt Anger de funktioner som du når via den anpassade knappen. När knappen har konfigurerats blir den en genväg för att aktivera eller avaktivera den tilldelade funktionen. Återställer alla inställningar för läge, färg och geometri till fabriksinställningar. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. JA NEJ PÅ AV Ingång Aktuell upplösning Optimal upplösning (bäst med bildskärmen) Modellnamn Ögonskydd Ögonskyddsmätare Eko-sensor Ekosensormätare Smart påminnelse Bildläge JA NEJ *DDC/CI, förkortning för Display Data Channel/Command Interface, som utvecklats av Video Electronics Standards Association (VESA). DDC/CI-kapacitet tillåter att bildskärmskontroller skickas via programvaran för fjärrdiagnostik. 34 Hur man justerar bildskärmen

35 Ergonomimeny Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. 1. Tryck på MENU-knappen för att visa huvudmenyn. ERGONOMICS Eye Protect Eye Protect Meter Smart Reminder Time Intervel (min.) Duration (sec.) 20 5 MODE: Standard OFF OFF OFF 2. Tryck på knapparna eller för att välja ERGONOMI och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. Move ENTER Select MENU Exit 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Ögonskydd Din skärm levereras med Tryck på ENTER-knappen PÅ en ljussensor som för att välja detta AV identifierar alternativ. Tryck på ljusförhållandet runt knapparna skärmen och justerar skärmens eller för att ändra bakgrundsbelysning inställningarna. automatiskt. Det inträffar för att skydda dina ögon från överexponering för starkt ljus. Om ljuset är tillräckligt ökas skärmens ljusstyrka. Om skärmens omgivningsljus är svagt minskas skärmens ljusstyrka. Om du föredrar att justera skärmens ljusstyrka manuellt går du till BILD > Ljusstyrka. Hur man justerar bildskärmen 35

36 Ögonskyddsmätare Ställs in för att visa ljusförhållandena runt skärmen på skärmbilden. Smart påminnelse Tidsintervall (min.) Varaktighet (sek) Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. Avgör om du vill visa Tryck på knapparna popup-meddelanden som eller för att ändra påminner dig om att vila inställningarna. ögonen. Anger intervall för Tryck på knapparna påminnelsemeddelandet. eller för att ändra inställningarna. Anger den tid som Tryck på knapparna påminnelsemeddelandet eller för att ändra visas på skärmen. inställningarna. När påminnelsemeddeland et visas kan du även trycka på vilket knapp som helst utom strömknappen för att dölja meddelandet. PÅ AV PÅ AV 20 ~ ~ Hur man justerar bildskärmen

37 Eko-meny Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. 1. Tryck på MENU-knappen för att visa huvudmenyn. ECO ECO Sensor ECO Sensor Meter Sensor Range Move MODE: Standard OFF OFF Far ENTER Select MENU Exit 2. Tryck på knapparna eller för att välja EKO och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Eko-sensor Din skärm levereras Tryck på PÅ med en närhetssensor ENTER-knappen för att (som kallas eko-sensor) välja detta alternativ. AV och de identifierar din Tryck på knapparna närvaro framför eller för att skärmen inom det ändra inställningarna. inställda intervallet. Om sensorn inte identifierar din närvaro stängs skärmen av efter 40 sekunder för att spara ström. Om skärmen stängs av med eko-sensorn blinkar strömknappen med grönt sken. Om eko-sensorn inte identifierar närvaro under mer än 2 timmar stängs skärmen av. Tryck på strömknappen för att slå på skärmen. Hur man justerar bildskärmen 37

38 Ekosensormätare Visar nedräkningen tills skärmen stängs av. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna PÅ AV Sensorns räckvidd Fastställer hur långt sensorn kan identifiera. eller för att ändra inställningarna. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna Nära Medellångt Långt eller för att ändra inställningarna. 38 Hur man justerar bildskärmen

39 7. Felsökning Vanliga frågor och svar Bilden är suddig: Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. Hur använder du din VGA förlängningskabel? Ta bort förlängningskabeln för detta test. Är bilden skarp nu? Om inte, optimera bilden genom att gå igenom instruktionerna i avsnittet "Justera uppdateringsfrekvensen" i länken "Justera bildskärmens upplösning". Det är normalt att bilden blir suddig på grund av överföringsförlust vid användning av förlängningskablar. Du kan minimera denna förlust genom att använda en förlängningskabel med bättre överföringskvalitet eller med en inbyggd booster. Blir bilden bara suddig vid upplösningar som är lägre än den ursprungliga (maximala) upplösningen? Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n. Välj den ursprungliga upplösningen. Pixelfel ses på bilden: En eller flera pixlar är permanent svart(a), en eller flera pixlar är permanent vit(a), eller flera pixlar är permanent röd(a), grön(a), blå eller någon annan färg. Gör rent LCD-skärmen. Stäng av skärmen och sätt på den igen. Detta är pixlar som permanent är på eller av och är en naturligt defekt som inträffar med LCD-teknologi. Bilden har felaktig färgsättning: Den är gul, blå eller rosa. Välj MENY > BILD > Färg > Återställ färg, och välj sedan "JA" i meddelanderutan "Varning" för att återställa färginställningarna till fabriksinställningar. Om bilden fortfarande inte är korrekt och OSD också har felaktig färgsättning, betyder det att en av de tre huvudfärgerna saknas i insignalen. Kontrollera nu signalkabelns kontakt. Om något av stiften är böjt eller av, kontakta din återförsäljare för support. Ingen bild ses: Är uppmaningen på bildskärmen upplyst i grönt? Om LED är upplyst i grönt och meddelandet "Utanför intervallet" visas på bildskärmen, betyder detta att du använder ett bildvisningsläge som denna bildskärm inte har stöd för. Ändra inställningen till något av de lägen som stöds. Läs avsnittet "Förinställda bildvisningslägen" från länken "Justera bildskärmens upplösning". En stillbild med en svag skugga syns på bildskärmen: Aktivera strömhanteringsfunktionen för att låta din dator och bildskärm gå till läget för låg strömförbrukning ("sleep") när dessa inte används aktivt. Använd skärmsläckare för att hindra att bilden hålls kvar. Felsökning 39

40 Är uppmaningen på bildskärmen upplyst i orange? Om LED är upplyst i orange är strömhanteringsläget aktivt. Tryck på vilken knapp som helst på datorns tangentbord eller flytta på musen. Om detta inte hjälper, kontrollera signalkabelns kontakt. Om något av stiften är böjt eller av, kontakta din återförsäljare för support. Är uppmaningen på bildskärmen inte upplyst alls? Kontrollera eluttaget, den externa strömförsörjningen och strömknappen. Bilden är förvanskad, blixtrar eller flimrar: Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. Du kör bildskärmen med dess ursprungliga upplösning, men bilden är ändå förvanskad. Bilder från olika ingångskällor kan visas förvanskade eller utdragna på bildskärmen när denna körs med dess ursprungliga upplösning. För attt få optimal bildvisningsprestanda för varje typ av ingångskälla kan du använda funktionen "Bildvisningsläge" för att ställa in lämpligt bildförhållande för ingångskällorna. Se Bildvisningsläge på sidan 29 för detaljer. Bilden är förskjuten i en riktning: Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. OSD-kontrollerna går ej att komma åt: För att låsa upp OSD-kontrollerna när OSD är låst, tryck och håll ned "MENU"-knappen i 15 sekunder för att gå till alternative t"osd-lås" och göra ändringar. Du kan också använda knapparna eller för att välja "NEJ" i undermenyn "OSD-lås" från menyn "OSD Inställning" (under SYSTEM), så kommer alla OSD-kontroller återigen att bli tillgängliga. Inget ljud hörs från de inbyggda högtalarna: Kontrollera att linjeingången är korrekt ansluten. Höj volymen (volymen kan vara avstängd eller för låg). Koppla från eventuella hörlurar och/eller externa högtalare. (Om de är anslutna till bildskärmen så stängs ljudet från de inbyggda högtalarna av automatiskt.) Det hörs inget ljud från de anslutna externa högtalarna: Koppla från eventuella hörlurar (om hörlurarna är anslutna till bildskärmen). Kontrollera att linjeutgången är korrekt ansluten. Om de externa högtalarna får ström via USB-anslutningen kontrollerar du att USB-anslutningen är korrekt. Höj volymen (volymen kan vara avstängd eller för låg) på de externa högtalarna. 40 Felsökning

41 Skärmens ljussensor fungerar inte bra. Ljussensorn är placerad framtill på skärmens undersida. Kontrollera: Om funktionen för Ögonskydd är inställd som PÅ. Markera Ergonomi > Ögonskydd. Om det finns hinder framför sensorn som hindrar sensorn från att identifiera ljuset på rätt sätt. Om det finns föremål eller kläder med ljusa färger framför sensorn. Ljusa färger (i synnerhet vit färg och fluorescerande färger) reflekterar ljus och sensorn kan inte identifiera huvudljuskällorna. Skärmens eko-sensor fungerar inte bra. Eko-sensorn är placerad framtill på skärmens undersida. Kontrollera om det finns hinder framför sensorn som hindrar sensorn från att identifiera din närvaro på rätt sätt. Dina kläders färger och material kan påverka identifieringen. Justera sensorns intervall vid behov. Se Sensorns räckvidd på sidan 38 för mer information. Ändra avståndet mellan dig själv och bildskärmen. Om ingen av föregående åtgärder hjälper är orsaken förmodligen att du har på dig kläder av ett material som inte kan upptäckas av EKO-sensorn. Observera att detta inte är ett tillverkningsfel, och det innebär inte att sensorn är skadad. Stäng av EKO-sensorn tills vidare under Eko > Eko-sensor. Se användarhandboken för mer information om EKO-sensorn. Behöver du mer hjälp? Om dina problem kvarstår efter att du rådfrågat denna bruksanvisning, kontakta ditt inköpsställe eller skicka ett e-postmeddelande till oss på: Felsökning 41
