1 Flexibox Enclosures

2

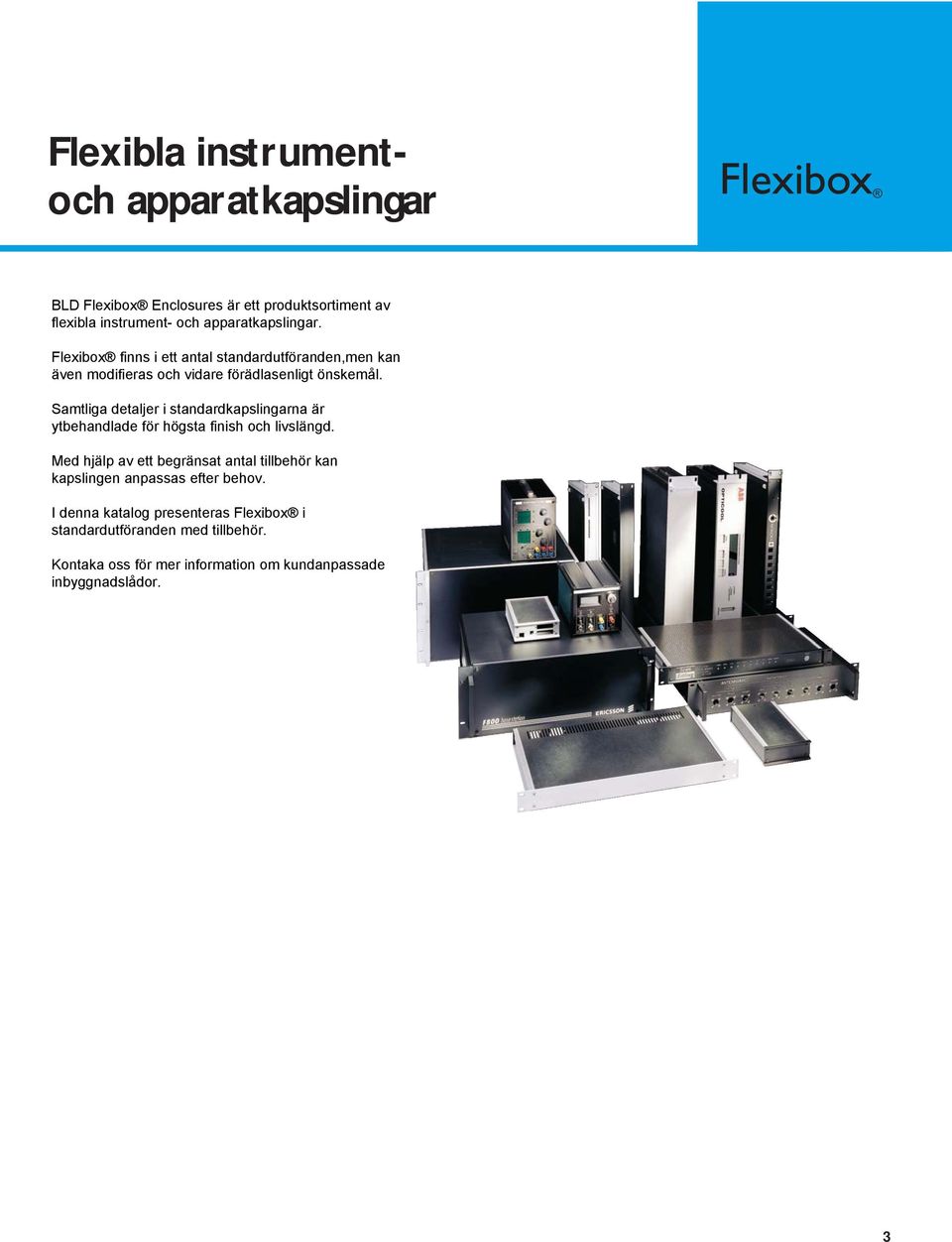

3 Flexibla instrumentoch apparatkapslingar Flexibox 3

4 Aluminium 1825 Aluminium framställdes i fri form, för första gången av dansken H.C. Örsted Bunsen genomför för första gången elektrolytisk tillverkning, den idag vanligaste metoden för att framställa Aluminium Engelsmännen Bengough och Stuart utförde för första gången eloxering av aluminium Natureloxering, det vill säga eloxering i svavelsyralösning, utfördes för första gången av engelsmännen Gower och O brien I Sverige börjar man använda eloxering inom flygindustrin. Den främsta tillämpningen har varit inom arkitekturen där det ställdes höga krav på kvalitet och mycket långvarig beständighet. Några andra tillämpningar är utrustning för rälsfordon (X2000 och dess tyska motsvarigheter), lastbilspåbyggnader, brandbilar, bagageutrustning för trafikflygplan (Boeing och Douglas) och medicinteknisk utrustning. Aluminiums främsta tekniska egenskaper är: Låg vikt Hög hållfasthet God korrosionshärdighet Attraktiv yta God värme- och elledningsförmåga Lätt att återvinna Aluminium kan ersätta andra material, till exempel järn, stål, koppar och plast, utan att funktionen försämras.tvärtom, i många applikationer förbättras funktionen väsentligt. Icke-magnetisk Aluminium är omagnetisk och ger därför utmärkt elektriskt skydd. Återvinningsbar Aluminium kan lätt återanvändas. Slät aluminium kan pressas ihop och smältas om. Laminerat aluminium kan behandlas för att separera de olika skikten varvid aluminiumresten kan återanvändas. Dessutom kan energiinnehållet i den tunna folien i laminatet återvinnas i forma av värme. Sanningar om aluminium och miljö 8% av jordens yta består av aluminium.aluminium tillhör därmed en av de få metaller där råvarutillgången kan betraktas som obegränsad. Den markyta från vilken aluminium hämtas är liten på grund av koncentrerade fyndigheter.avverkningsytor återställs. Den relativt höga energiinsatsen vid nytillverkning av aluminium tjänas ofta in många gånger om redan vid användningen. Formning och bearbetning av aluminium till olika produkter sker med låg energiinsats och liten miljöbelastning. Aluminium har unika egenskaper som förpackningsmaterial. Inget annat material kan på motsvarande sätt utestänga ljus, luft, bakterier och främmande smakämnen och samtidigt bevara smak, arom, fuktahalt, vitaminer och konsistens. Aluminium kan återvinnas om och om igen med låg energiinsats och liten miljöpåverkan. Det aluminium som lämnar kretsloppet blir återigen aluminiumoxid, som är en naturlig beståndsdel i vår natur. VId förbränning (energiutvinning) av aluminiumfolie bildas inga gasformiga förbränningsprodukter utan enbart aska i form av aluminiumoxid. 1 kg aluminiumfolie ger vid förbränning lika mycket energi som 1 kg kol. Aluminium är ett material som är en miljömässig dålig lösning i ett slit och slängsamhälle, men en succe i ett kretsloppsamhälle. När vi återvinner aluminium sparar vi 95 procent av den energi som annars behövs för att göra helt nytt aluminium. Och alla använda aluminiumförpackningar som samlas in och sorteras från stål kan återvinnas hur många gånger som helst. Eftersom aluminiums kvalitet inte förändras, kan det återvinnas till nya produkter om och om igen. Eloxering Eloxering är en elektrolytisk process, som bygger upp ett oxidskikt på aluminium och aluminiumlegeringar. Genom att leda ström genom materialet när det är nedsänkt i en svag svavelsyralösning byggs skiktet upp. Oxidskiktet är mycket hårt och ger aluminium en långsiktigt hållbar yta. Skiktet är genomskinligt men går utmärkt att färga. Ex på infärgningar: natur (silver), guld, brons, vinrött och svart samt olika nyanser av dessa. Visste du att det går åt 20 ggr mer energi att kyla 1liter dryck i en glasflaska jämfört med en aluminiumburk. Tabellfakta Kemiskt tecken Al Atomnummer 13 Atomvikt 26,98 Specifik vikt 2,70 g/cm 3 Smältpunkt 660ºC Kokpunkt 2300 (2467) ºC Omvandling från Al till Al2O3 1,88988 Ordlista Aluminium Aluminium är ett metalliskt grundämne som förekommer i naturen i förening med syre, till exempel aluminiumoxid. Det brytvärda mineralet för aluminiumtillverkning heter bauxit.aluminium är det tredje vanligaste grundämnet efter syre och kisel. Alutin Alutin är ett varumärke för en elektrokemisk ytomvandlingsmetod som liknar anodisering, men där oxidskiktet getts elektriskt ledande egenskaper genom absorption av tennjoner. Anodisering Redan i obehandlat tillstånd omges aluminium av ett tunt oxidskikt som skyddar mot yttre angrepp. Genom en elektrokemisk ytomvandlingsprocess, så kallad anodisering, kan ett tre tusen gången tjockare oxidskikt byggas upp på aluminiumytan. Genom anodisering får aluminiumytan ökad motståndskraft mot korrosion.anodiseringsskiktet ger också skydd mot nötning och har god elektrisk isoleringsförmåga.aluminiumytan kan även färgas genom anodisering. Strängpressning Strängpressning är en metod att forma aluminium i varmt tillstånd under högt tryck. Detta sker i stora hydrauliska pressar med flera tusen tons presskraft, där aluminiumgöt formas genom en matris (verktyg) till profiler. Vid formningen bildas en ny rekristalliserad struktur med bättre egenskaper än utsprungsmaterialets gjutstruktur. Ett av de vanligaste grundämnena Aluminium är det vanligaste grundämnet näst efter syre och kisel. Uppskattningsvis består 8 procent av jordskorpan av aluminium. Hållbart och lättarbetat Rent aluminium är plastiskt formbart och kan legeras till samma hållfasthet som många konstruktionsstål. Metallen är lättbearbetad och kan såväl svetsas, lödas som limmas. Nybildas snabbt Ur miljösynpunkt är aluminium ofta ett lämpligt val.tillgången är i princip obegränsad. Bauxit nybildas i en takt som är ca 50 gånger snabbare än uttaget. 4

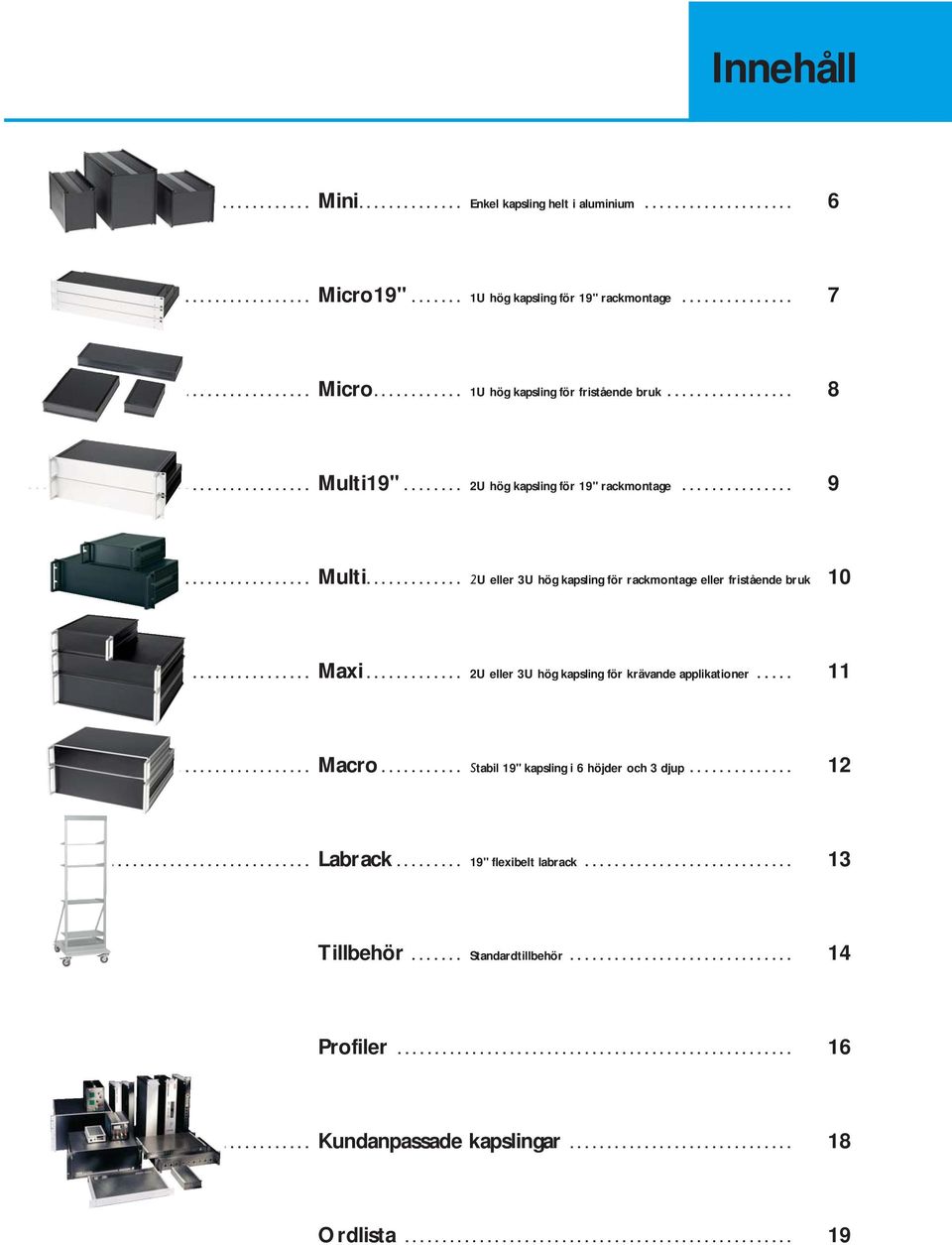

5 Innehåll Mini Enkel kapsling helt i aluminium Micro19" U hög kapsling för 19" rackmontage Micro U hög kapsling för fristående bruk Multi19" U hög kapsling för 19" rackmontage Multi U eller 3U hög kapsling för rackmontage eller fristående bruk Maxi U eller 3U hög kapsling för krävande applikationer Macro Stabil 19" kapsling i 6 höjder och 3 djup Labrack " flexibelt labrack Tillbehör Standardtillbehör Profiler Kundanpassade kapslingar Ordlista

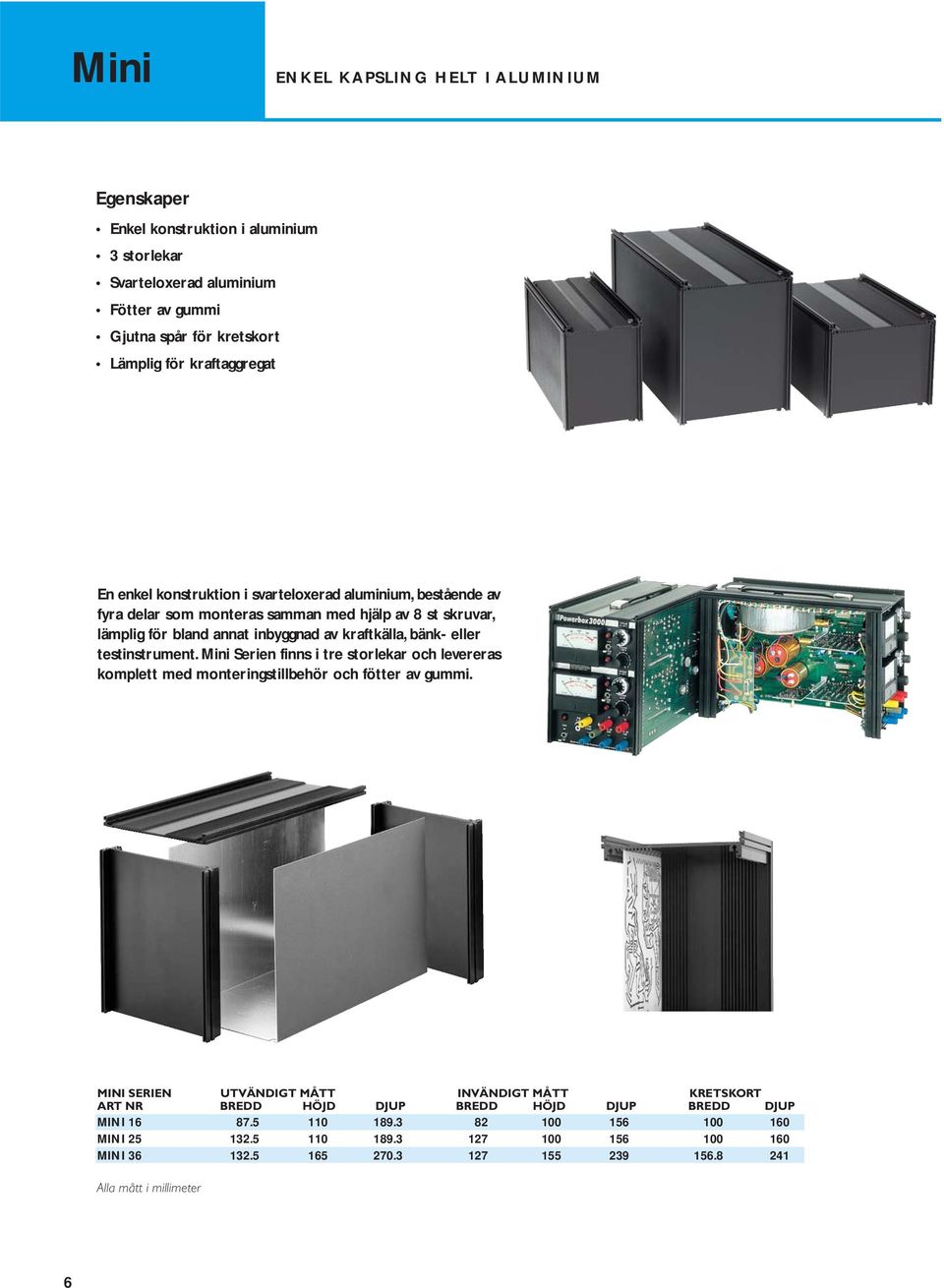

6 Mini ENKEL KAPSLING HELT I ALUMINIUM Egenskaper Enkel konstruktion i aluminium 3 storlekar Svarteloxerad aluminium Fötter av gummi Gjutna spår för kretskort Lämplig för kraftaggregat En enkel konstruktion i svarteloxerad aluminium, bestående av fyra delar som monteras samman med hjälp av 8 st skruvar, lämplig för bland annat inbyggnad av kraftkälla, bänk- eller testinstrument. Mini Serien finns i tre storlekar och levereras komplett med monteringstillbehör och fötter av gummi. MINI SERIEN UTVÄNDIGT MÅTT INVÄNDIGT MÅTT KRETSKORT ART NR BREDD HÖJD DJUP BREDD HÖJD DJUP BREDD DJUP MINI MINI MINI Alla mått i millimeter 6

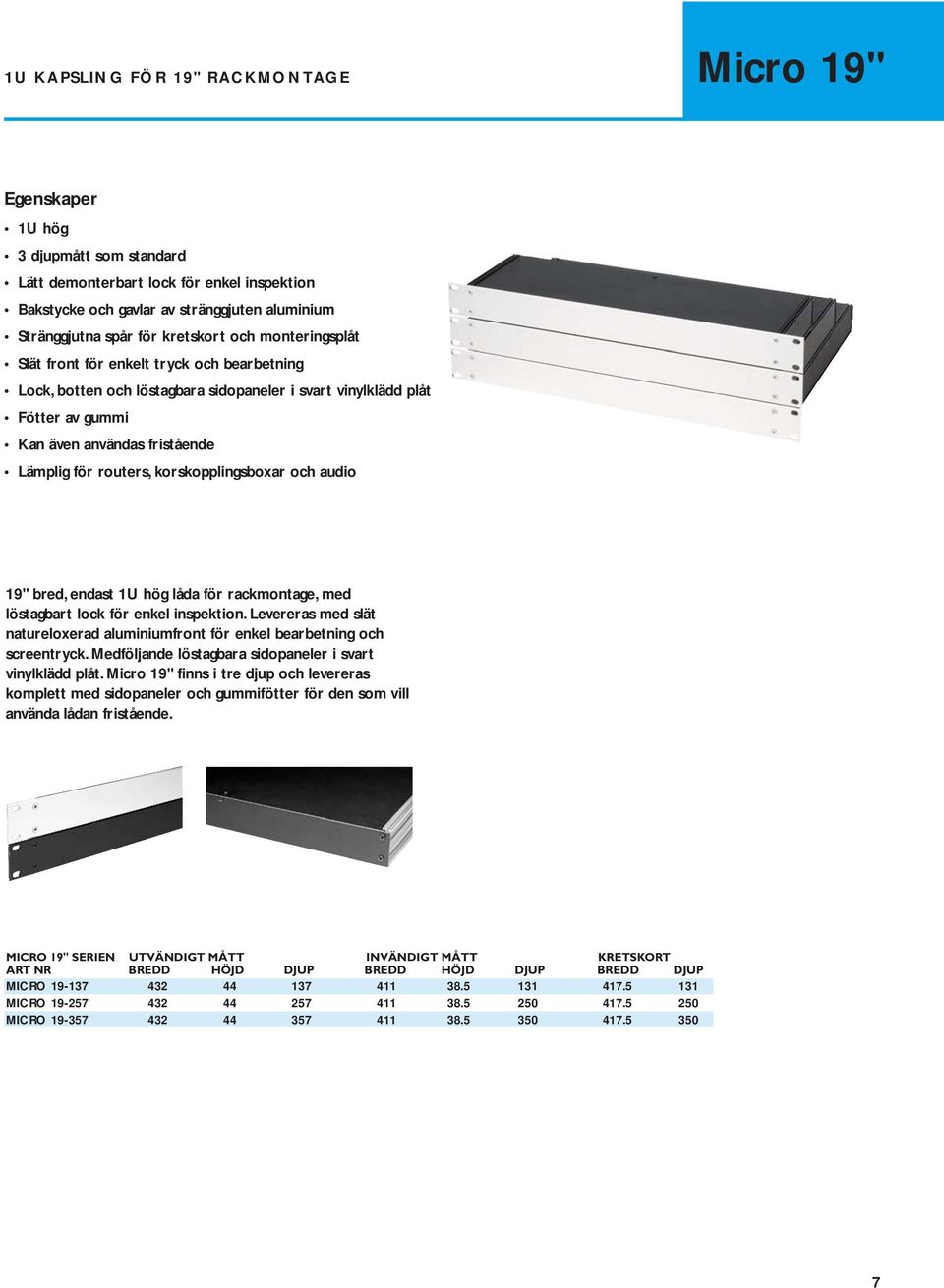

7 1U KAPSLING FÖR 19" RACKMONTAGE Micro 19" Egenskaper 1U hög 3 djupmått som standard Lätt demonterbart lock för enkel inspektion Bakstycke och gavlar av stränggjuten aluminium Stränggjutna spår för kretskort och monteringsplåt Slät front för enkelt tryck och bearbetning Lock, botten och löstagbara sidopaneler i svart vinylklädd plåt Fötter av gummi Kan även användas fristående Lämplig för routers, korskopplingsboxar och audio 19" bred, endast 1U hög låda för rackmontage, med löstagbart lock för enkel inspektion. Levereras med slät natureloxerad aluminiumfront för enkel bearbetning och screentryck. Medföljande löstagbara sidopaneler i svart vinylklädd plåt. Micro 19" finns i tre djup och levereras komplett med sidopaneler och gummifötter för den som vill använda lådan fristående. MICRO 19" SERIEN UTVÄNDIGT MÅTT INVÄNDIGT MÅTT KRETSKORT ART NR BREDD HÖJD DJUP BREDD HÖJD DJUP BREDD DJUP MICRO MICRO MICRO

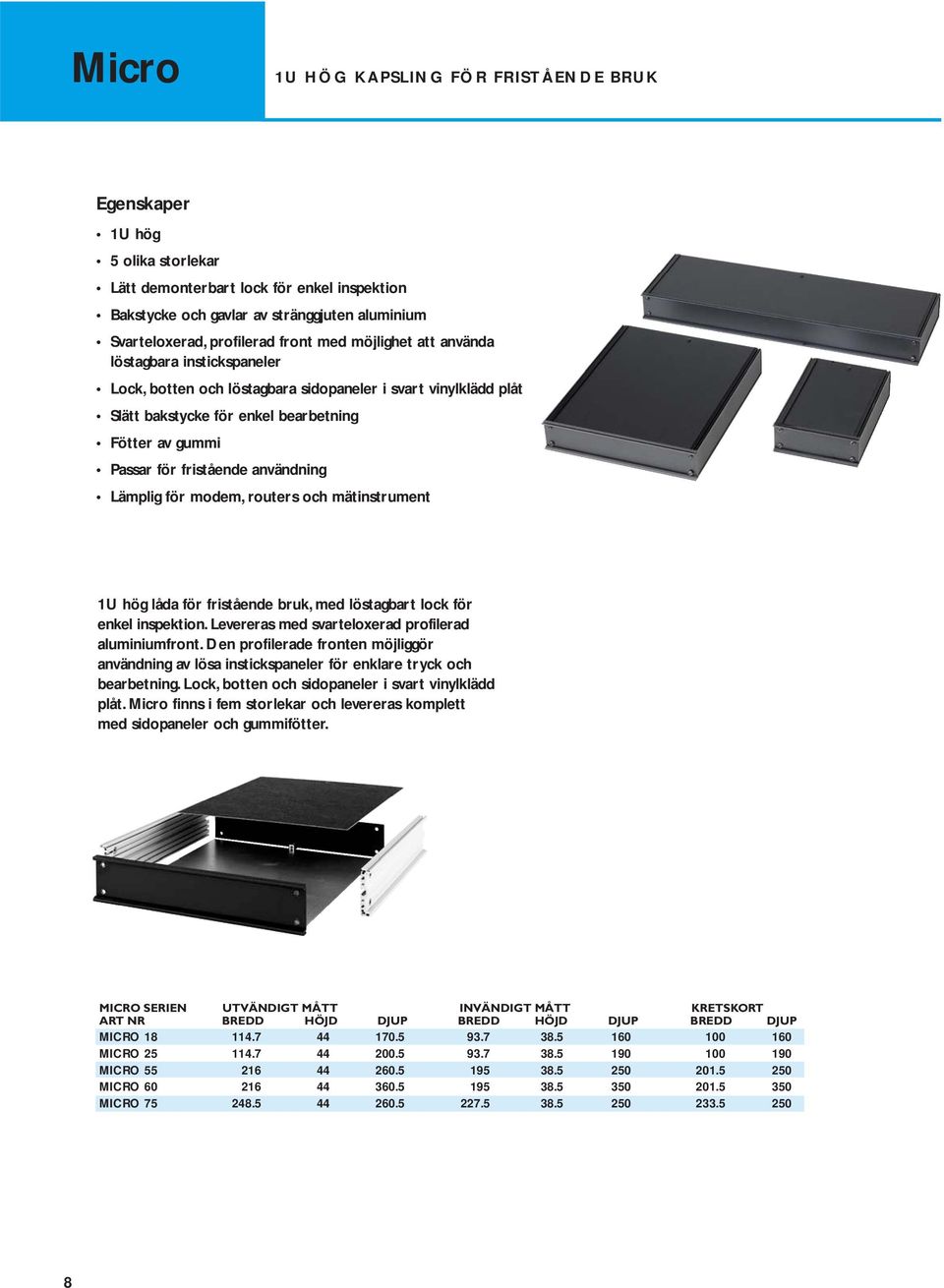

8 Micro 1U HÖG KAPSLING FÖR FRISTÅENDE BRUK Egenskaper 1U hög 5 olika storlekar Lätt demonterbart lock för enkel inspektion Bakstycke och gavlar av stränggjuten aluminium Svarteloxerad, profilerad front med möjlighet att använda löstagbara instickspaneler Lock, botten och löstagbara sidopaneler i svart vinylklädd plåt Slätt bakstycke för enkel bearbetning Fötter av gummi Passar för fristående användning Lämplig för modem, routers och mätinstrument 1U hög låda för fristående bruk, med löstagbart lock för enkel inspektion. Levereras med svarteloxerad profilerad aluminiumfront. Den profilerade fronten möjliggör användning av lösa instickspaneler för enklare tryck och bearbetning. Lock, botten och sidopaneler i svart vinylklädd plåt. Micro finns i fem storlekar och levereras komplett med sidopaneler och gummifötter. MICRO SERIEN UTVÄNDIGT MÅTT INVÄNDIGT MÅTT KRETSKORT ART NR BREDD HÖJD DJUP BREDD HÖJD DJUP BREDD DJUP MICRO MICRO MICRO MICRO MICRO

9 2U HÖG KAPSLING FÖR 19" RACKMONTAGE Multi 19" Egenskaper 2U hög 2 djupmått som standard Lätt demonterbart lock för enkel inspektion Stränggjutna kylflänsar i gavlarna Stränggjutna spår för kretskort och monteringsplåt Slät front för enkelt tryck och bearbetning Lock och botten i svart vinylklädd plåt Fötter av gummi Kan även användas fristående Handtag för enkel i- och urmontering Lämplig för audio, video och routers 19" bred, 2U hög låda för rackmontage, med löstagbart lock och botten för enkel inspektion. Levereras med slät natureloxerad aluminiumfront för enkel bearbetning och screentryck. Lock, botten i svart vinylklädd plåt och sidopaneler i svarteloxerad aluminium. Multi 19" finns i två djup och levereras komplett med handtag samt gummifötter för den som vill använda lådan fristående. MULTI 19" SERIEN UTVÄNDIGT MÅTT INVÄNDIGT MÅTT KRETSKORT ART NR BREDD HÖJD DJUP BREDD HÖJD DJUP BREDD DJUP MULTI MULTI

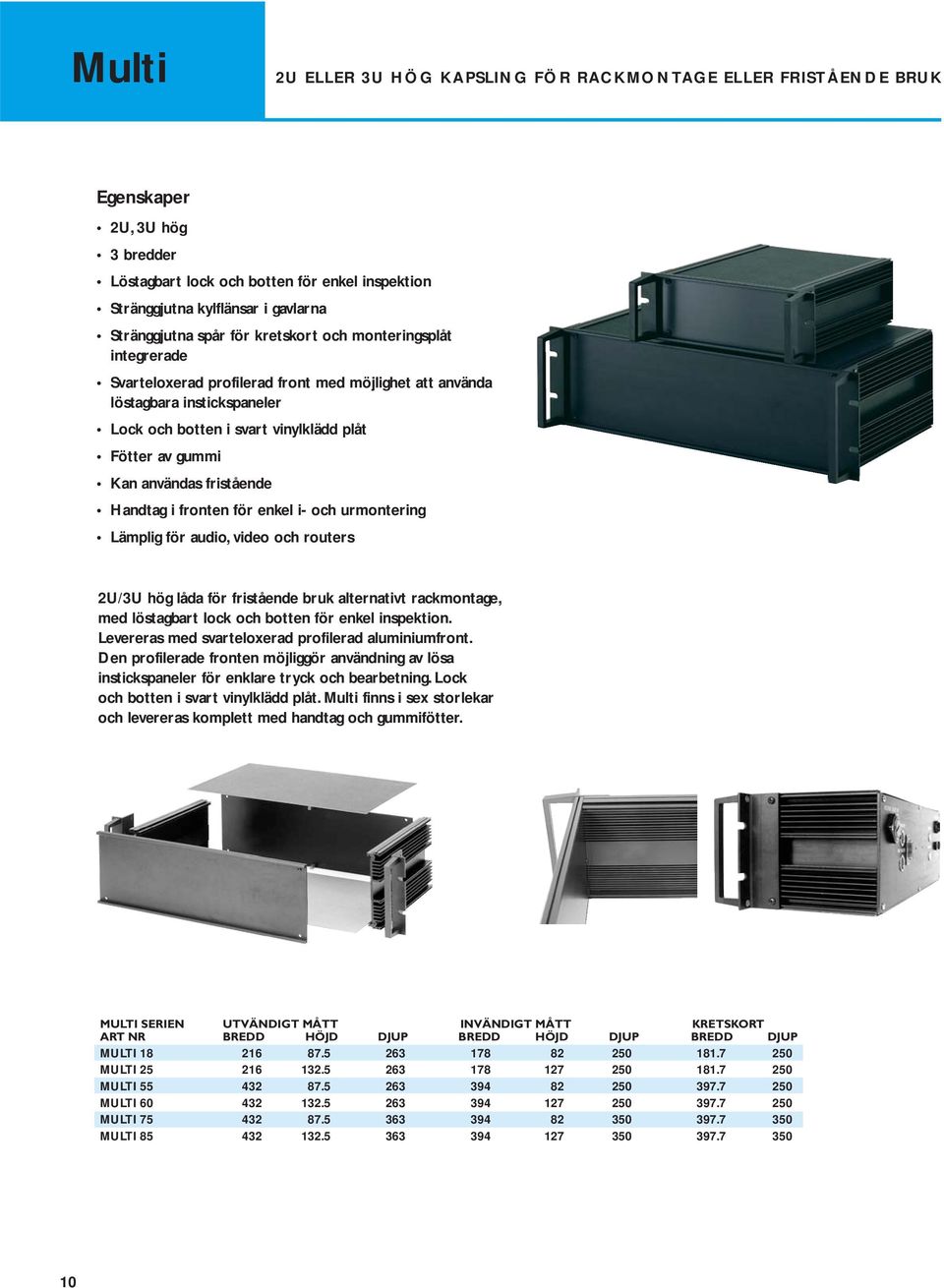

10 Multi 2U ELLER 3U HÖG KAPSLING FÖR RACKMONTAGE ELLER FRISTÅENDE BRUK Egenskaper 2U, 3U hög 3 bredder Löstagbart lock och botten för enkel inspektion Stränggjutna kylflänsar i gavlarna Stränggjutna spår för kretskort och monteringsplåt integrerade Svarteloxerad profilerad front med möjlighet att använda löstagbara instickspaneler Lock och botten i svart vinylklädd plåt Fötter av gummi Kan användas fristående Handtag i fronten för enkel i- och urmontering Lämplig för audio, video och routers 2U/3U hög låda för fristående bruk alternativt rackmontage, med löstagbart lock och botten för enkel inspektion. Levereras med svarteloxerad profilerad aluminiumfront. Den profilerade fronten möjliggör användning av lösa instickspaneler för enklare tryck och bearbetning. Lock och botten i svart vinylklädd plåt. Multi finns i sex storlekar och levereras komplett med handtag och gummifötter. MULTI SERIEN UTVÄNDIGT MÅTT INVÄNDIGT MÅTT KRETSKORT ART NR BREDD HÖJD DJUP BREDD HÖJD DJUP BREDD DJUP MULTI MULTI MULTI MULTI MULTI MULTI

11 2U ELLER 3U HÖG KAPSLING FÖR KRÄVANDE APPLIKATIONER Maxi Egenskaper 2U, 3U hög 2 standarddjup 2 bredder Stränggjutna kylflänsar integrerade i bakplanet Utrymme i bakplanet för värmeutvecklande komponenter Stränggjutna spår för kretskort och monteringsplåtar Svarteloxerad profilerad front med möjlighet att använda löstagbara instickspaneler Lock och botten i svart vinylklädd plåt Fötter av gummi Kan användas fristående Lämplig för krävande applikationer Låda för fristående bruk alternativt rackmontage. Levereras med profilerad aluminiumfront. Front, bakstycke och sidopaneler i svarteloxerad aluminium. Macro finns i två olika höjder och djup och levereras komplett med handtag och gummifötter. MAXI SERIEN UTVÄNDIGT MÅTT INVÄNDIGT MÅTT KRETSKORT ART NR BREDD HÖJD DJUP BREDD HÖJD DJUP BREDD DJUP MAXI MAXI MAXI MAXI MAXI MAXI

12 Macro STABIL 19" KAPSLING I 6 HÖJDER OCH 3 DJUP Egenskaper 2U, 3U, 4U, 5U, 6U, 8U hög 19" bred för rackmontage Stabil kapsling med täckplåtar i stål Rymlig Ramkonstruktion i stränggjuten aluminiumprofil Spår för kretskort och monteringsplåtar Plan frontpanel av aluminium för enkelt tryck och bearbetning Fötter av gumi Kan användas fristående Lämplig för mobilt bruk, mobila ljud- och ljusutrustningar 19" låda för fristående bruk alternativt rackmontage, med löstagbart lock och botten för enkel inspektion. Levereras med slät 2.5mm front, svarteloxerad aluminiumfront och bakstycke. Lock, botten och sidopaneler i svart plastbelagd stålplåt. Macro finns i sex olika höjder och djup och levereras komplett med handtag och rackvinklar. MACRO SERIEN UTVÄNDIGT MÅTT INVÄNDIGT MÅTT KRETSKORT ART NR BREDD HÖJD DJUP BREDD HÖJD DJUP BREDD DJUP MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO MACRO

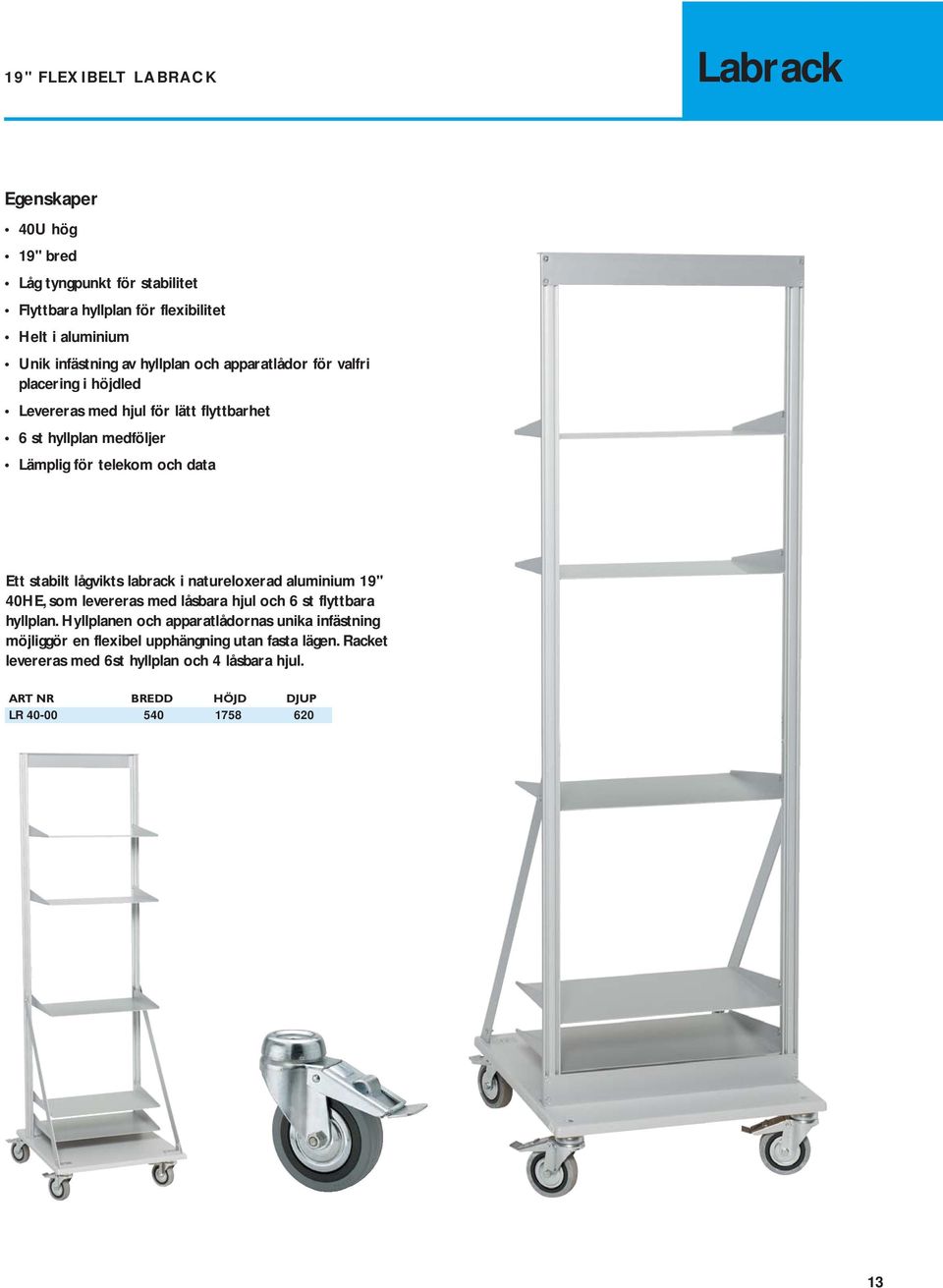

13 19" FLEXIBELT LABRACK Labrack Egenskaper 40U hög 19" bred Låg tyngpunkt för stabilitet Flyttbara hyllplan för flexibilitet Helt i aluminium Unik infästning av hyllplan och apparatlådor för valfri placering i höjdled Levereras med hjul för lätt flyttbarhet 6 st hyllplan medföljer Lämplig för telekom och data Ett stabilt lågvikts labrack i natureloxerad aluminium 19" 40HE, som levereras med låsbara hjul och 6 st flyttbara hyllplan. Hyllplanen och apparatlådornas unika infästning möjliggör en flexibel upphängning utan fasta lägen. Racket levereras med 6st hyllplan och 4 låsbara hjul. ART NR BREDD HÖJD DJUP LR

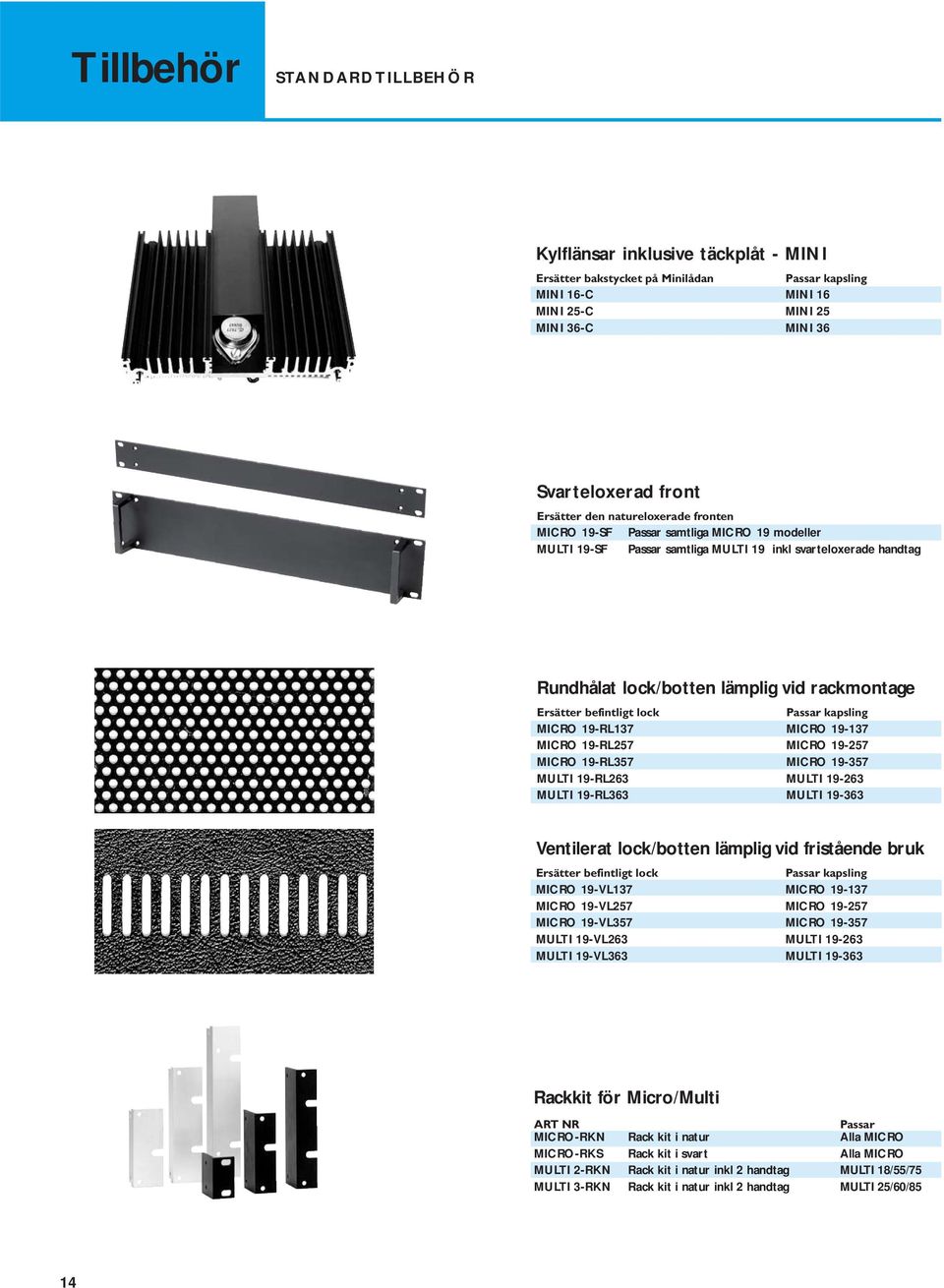

14 Tillbehör STANDARDTILLBEHÖR Kylflänsar inklusive täckplåt - MINI Ersätter bakstycket på Minilådan Passar kapsling MINI 16-C MINI 16 MINI 25-C MINI 25 MINI 36-C MINI 36 Svarteloxerad front Ersätter den natureloxerade fronten MICRO 19-SF Passar samtliga MICRO 19 modeller MULTI 19-SF Passar samtliga MULTI 19 inkl svarteloxerade handtag Rundhålat lock/botten lämplig vid rackmontage Ersätter befintligt lock Passar kapsling MICRO 19-RL137 MICRO MICRO 19-RL257 MICRO MICRO 19-RL357 MICRO MULTI 19-RL263 MULTI MULTI 19-RL363 MULTI Ventilerat lock/botten lämplig vid fristående bruk Ersätter befintligt lock Passar kapsling MICRO 19-VL137 MICRO MICRO 19-VL257 MICRO MICRO 19-VL357 MICRO MULTI 19-VL263 MULTI MULTI 19-VL363 MULTI Rackkit för Micro/Multi ART NR Passar MICRO-RKN Rack kit i natur Alla MICRO MICRO-RKS Rack kit i svart Alla MICRO MULTI 2-RKN Rack kit i natur inkl 2 handtag MULTI 18/55/75 MULTI 3-RKN Rack kit i natur inkl 2 handtag MULTI 25/60/85 14

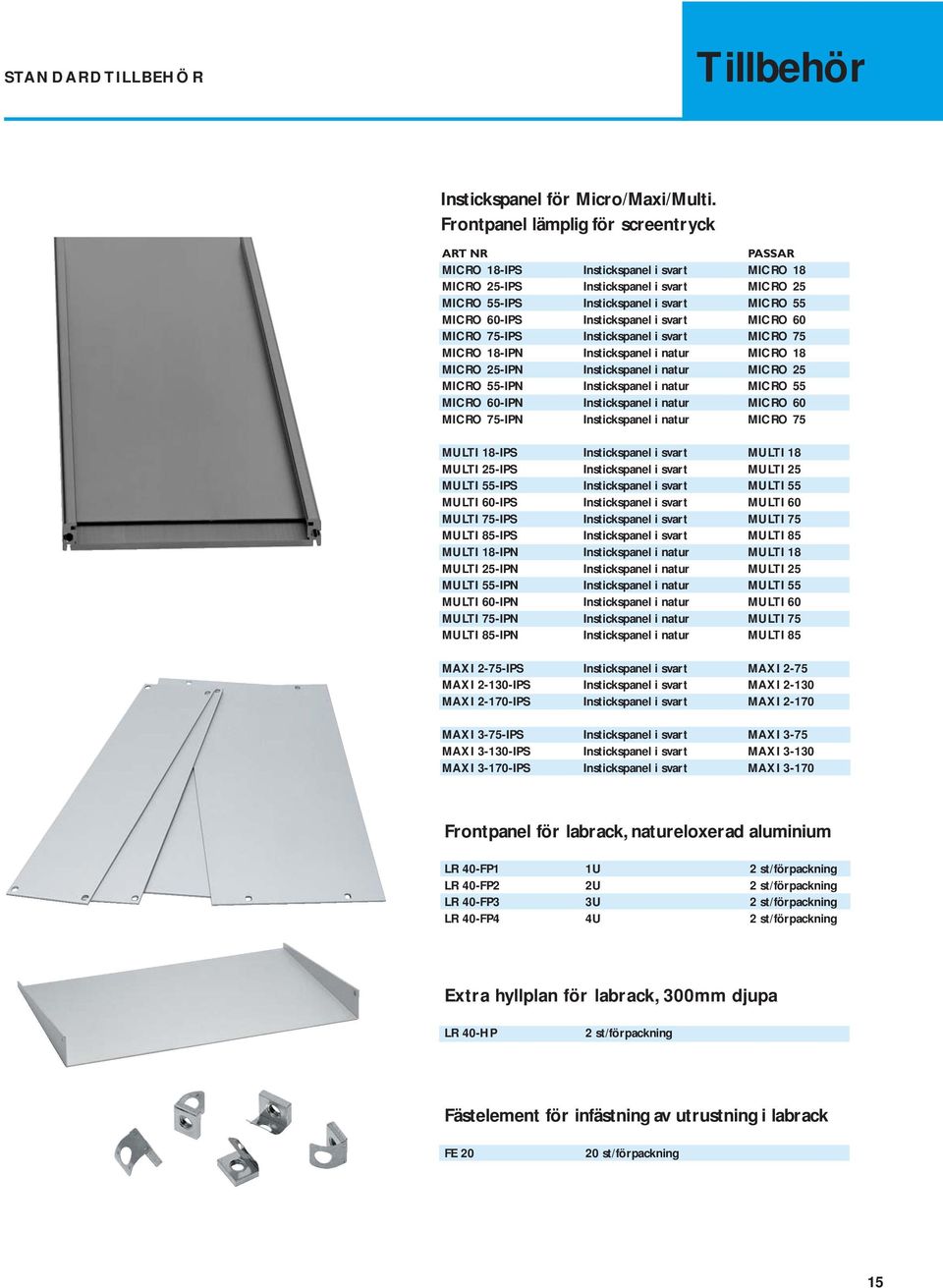

15 STANDARDTILLBEHÖR Tillbehör Instickspanel för Micro/Maxi/Multi. Frontpanel lämplig för screentryck ART NR PASSAR MICRO 18-IPS Instickspanel i svart MICRO 18 MICRO 25-IPS Instickspanel i svart MICRO 25 MICRO 55-IPS Instickspanel i svart MICRO 55 MICRO 60-IPS Instickspanel i svart MICRO 60 MICRO 75-IPS Instickspanel i svart MICRO 75 MICRO 18-IPN Instickspanel i natur MICRO 18 MICRO 25-IPN Instickspanel i natur MICRO 25 MICRO 55-IPN Instickspanel i natur MICRO 55 MICRO 60-IPN Instickspanel i natur MICRO 60 MICRO 75-IPN Instickspanel i natur MICRO 75 MULTI 18-IPS Instickspanel i svart MULTI 18 MULTI 25-IPS Instickspanel i svart MULTI 25 MULTI 55-IPS Instickspanel i svart MULTI 55 MULTI 60-IPS Instickspanel i svart MULTI 60 MULTI 75-IPS Instickspanel i svart MULTI 75 MULTI 85-IPS Instickspanel i svart MULTI 85 MULTI 18-IPN Instickspanel i natur MULTI 18 MULTI 25-IPN Instickspanel i natur MULTI 25 MULTI 55-IPN Instickspanel i natur MULTI 55 MULTI 60-IPN Instickspanel i natur MULTI 60 MULTI 75-IPN Instickspanel i natur MULTI 75 MULTI 85-IPN Instickspanel i natur MULTI 85 MAXI 2-75-IPS Instickspanel i svart MAXI 2-75 MAXI IPS Instickspanel i svart MAXI MAXI IPS Instickspanel i svart MAXI MAXI 3-75-IPS Instickspanel i svart MAXI 3-75 MAXI IPS Instickspanel i svart MAXI MAXI IPS Instickspanel i svart MAXI Frontpanel för labrack, natureloxerad aluminium LR 40-FP1 1U 2 st/förpackning LR 40-FP2 2U 2 st/förpackning LR 40-FP3 3U 2 st/förpackning LR 40-FP4 4U 2 st/förpackning Extra hyllplan för labrack, 300mm djupa LR 40-HP 2 st/förpackning Fästelement för infästning av utrustning i labrack FE st/förpackning 15

16 Profiler Mini Micro Front, profil E44 Lock, profil A Sidoprofil, profil D44 Front/bakstycke, profil BB Bakstycke, profil EB44 Micro 19" Multi 19" Front, profil EE44:3 Front, profil EE88 Sidoprofil, profil D44 Backstycke, profil EB44 Sidoprofil, profil C88 Bakstycke, 2.5 mm aluminumplåt Multi Macro Front, profil E Front, profil G Sidoprofil, profil C Sidoprofil, profil F44 Bakstycke, 2.5 mm aluminumplåt Front och bakstycke, 2.5 mm aluminumplåt 16

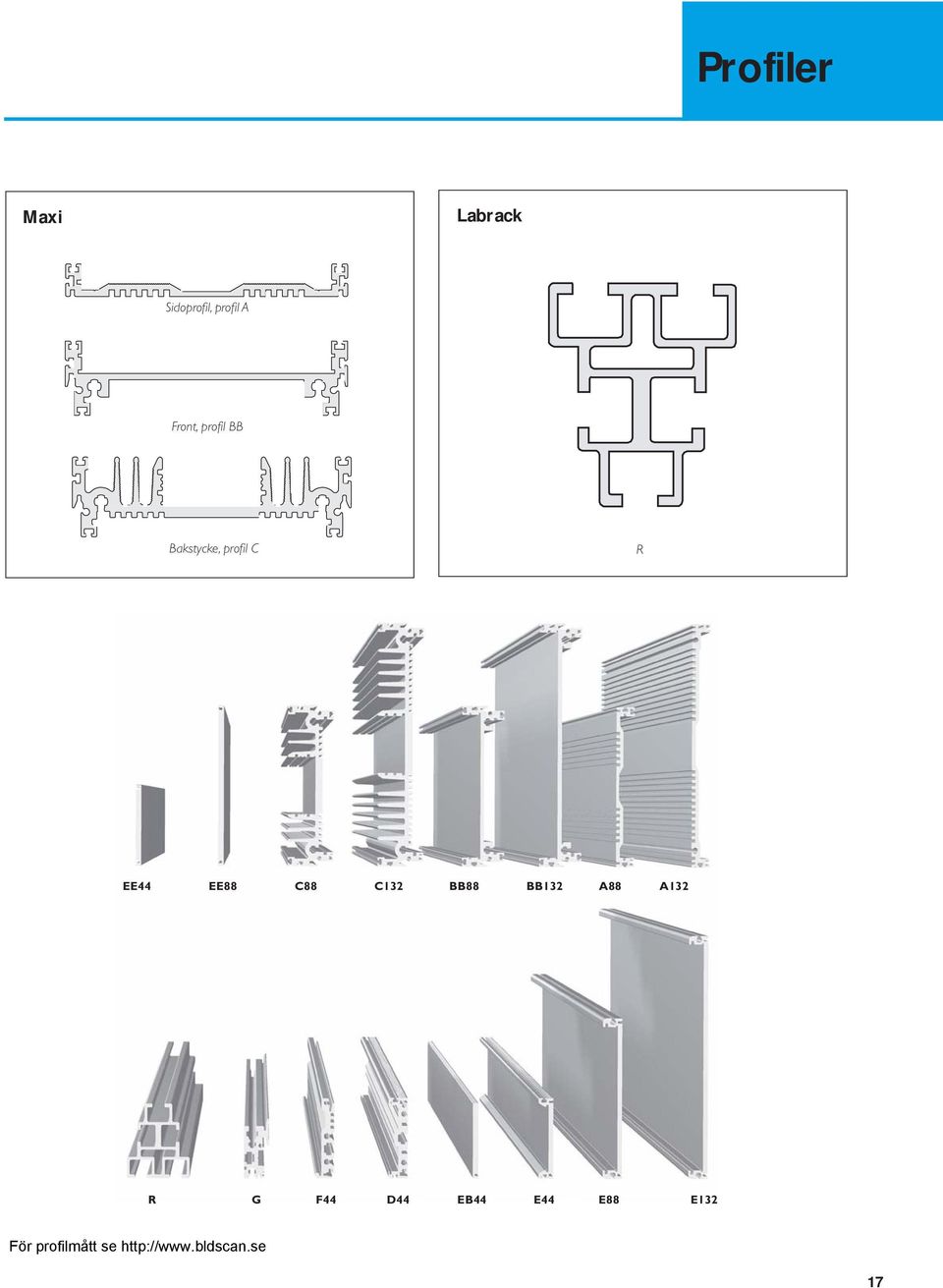

17 Profiler Maxi Labrack Sidoprofil, profil A Front, profil BB Bakstycke, profil C R EE44 EE88 C88 C132 BB88 BB132 A88 A132 R G F44 D44 EB44 E44 E88 E132 17

18 Flexibox KUNDANPASSADE KAPSLINGAR Flexibox ger full flexibilitet att bygga en kapsling som är exakt avpassad till den elektronik och funktion som ska byggas in. En Flexibox -lösning ger Fullt anpassad mekanisk design Screentryck och håltagning Kompletta tillverkningsunderlag Vi kan även bistå med allt från delmontage till en komplett monterad och testad slutprodukt. Kontakta oss för mer information. 18

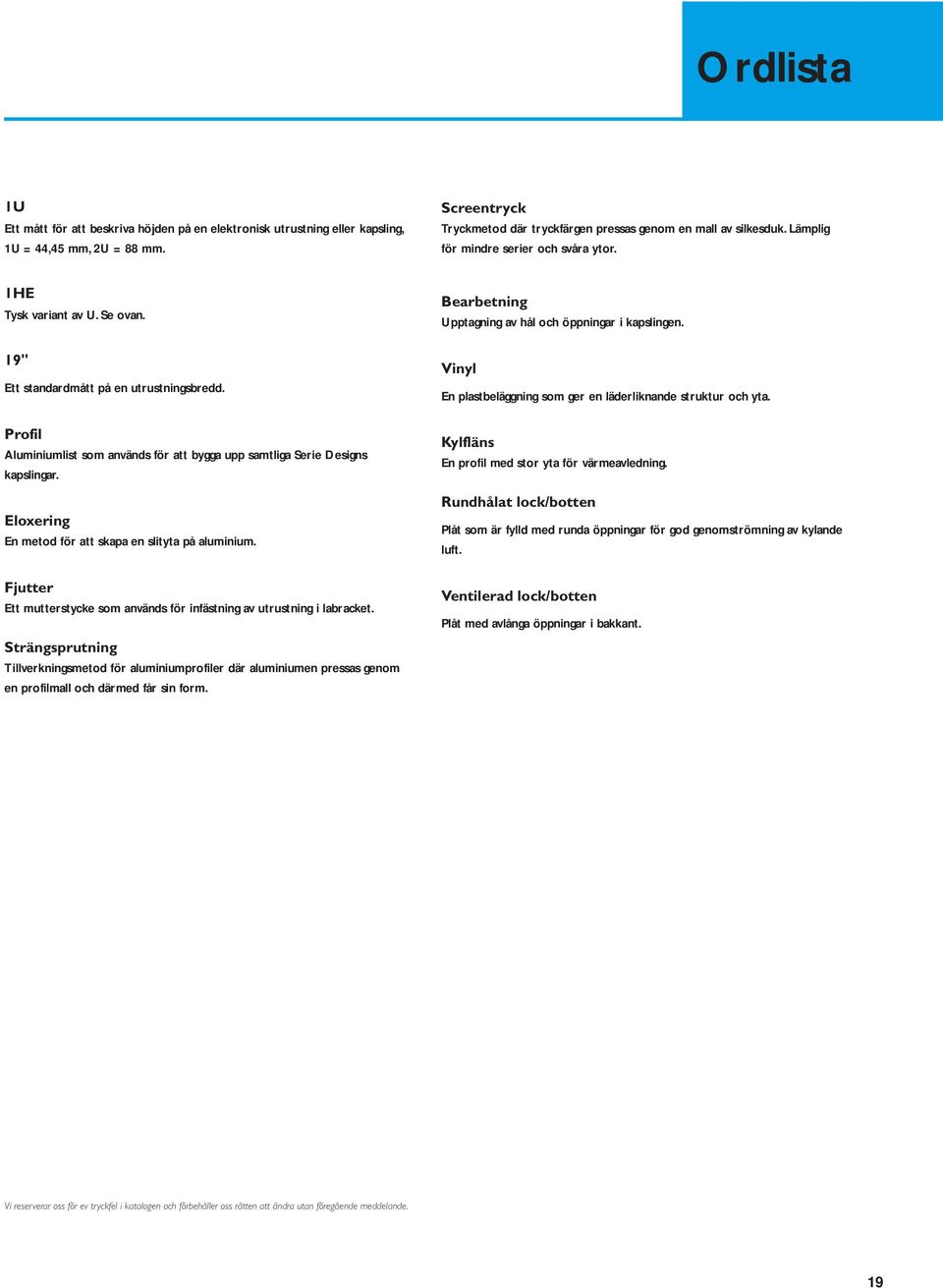

19 Ordlista 1U Ett mått för att beskriva höjden på en elektronisk utrustning eller kapsling, 1U = 44,45 mm, 2U = 88 mm. Screentryck Tryckmetod där tryckfärgen pressas genom en mall av silkesduk. Lämplig för mindre serier och svåra ytor. 1HE Tysk variant av U. Se ovan. 19" Ett standardmått på en utrustningsbredd. Profil Aluminiumlist som används för att bygga upp samtliga Serie Designs kapslingar. Eloxering En metod för att skapa en slityta på aluminium. Fjutter Ett mutterstycke som används för infästning av utrustning i labracket. Strängsprutning Tillverkningsmetod för aluminiumprofiler där aluminiumen pressas genom en profilmall och därmed får sin form. Bearbetning Upptagning av hål och öppningar i kapslingen. Vinyl En plastbeläggning som ger en läderliknande struktur och yta. Kylfläns En profil med stor yta för värmeavledning. Rundhålat lock/botten Plåt som är fylld med runda öppningar för god genomströmning av kylande luft. Ventilerad lock/botten Plåt med avlånga öppningar i bakkant. Vi reserverar oss för ev tryckfel i katalogen och förbehåller oss rätten att ändra utan föregående meddelande. 19
