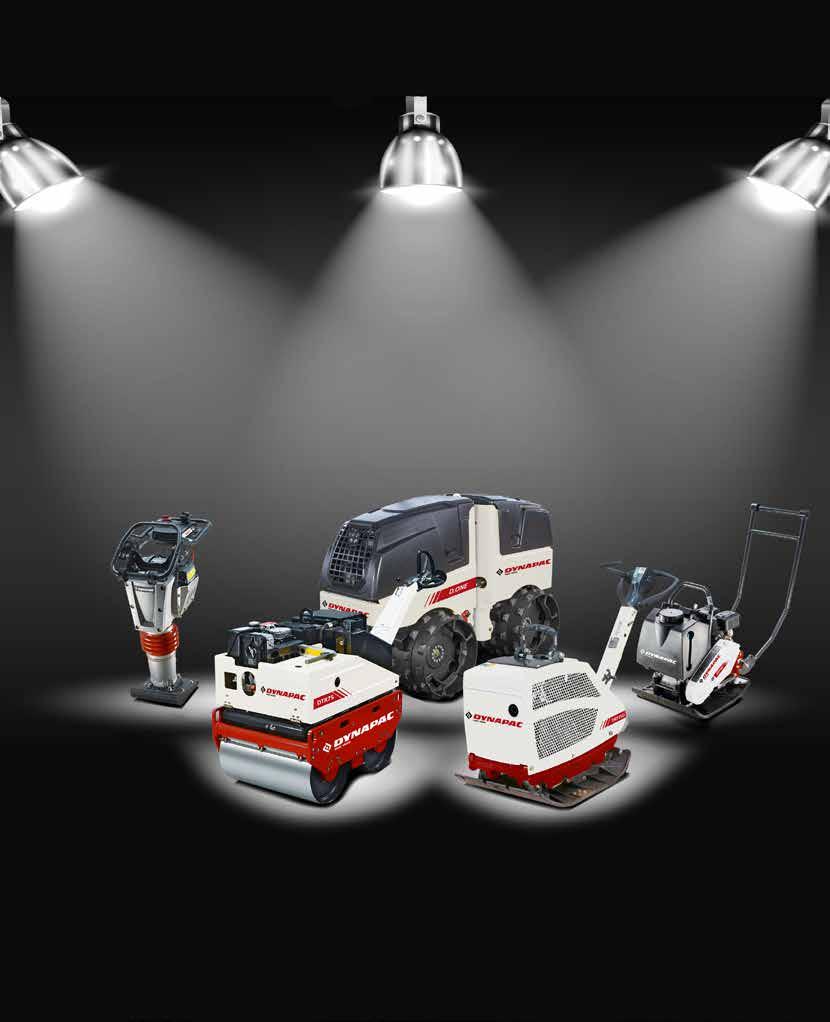

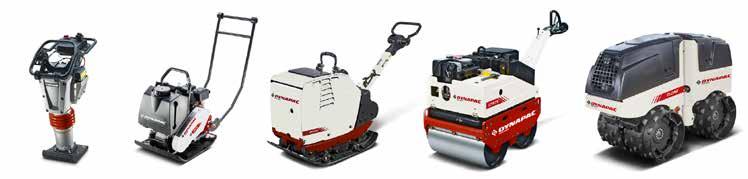

1 DYNAPAC LÄTT UTRUSTNING Dynapac stampar Dynapac fram- och bakåtgående vibroplattor Dynapac twin duplexvält Dynapac duplexvält dynapac.com

2 INLEDNING DYNAPAC LÄTT ett stort sortiment av lätt packningsutrustning som är konstruerad för hög prestanda. Byggda för att hålla! Baserat på Dynapacs mångåriga erfarenhet inom kompaktering bidrar utrustningen till att ni alltid kan ligga föra konkurrenterna! Dynapac erbjuder ett brett sortiment av stampar, framåt- och bakåtgående vibrationsplattor, walkbehind duplexvältar och duplexvältar speciellt utvecklade för begränsade utrymmen. Dynapacs lätta sortiment är ett komplement till vår stora kompakteringsutrustning och som underlättar arbetet i begränsade utrymmen. Vi fokuserar på att kunna kompaktera alla typer av material med hjälp av olika viktklasser och maskintyper. Läs mer om utrustningen som klarar era lättare kompakteringsbehov. Dynapac Lätt kompaktering STAMPAR PLATTOR Vikt, kg DR6X DR7 DR7X DFP6 DFP7AX DFP Fotvidd, mm Plattans bredd, mm Bränsle Bensin Bensin Bensin Bensin Bensin Bensin 2

3 ANVÄNDNINGSÖVERSIKT Lera Silt Sand Blandjord Grus Stenfyllnad Asfalt Stort område Litet område DR DFP DRP DTR D.ONE underlag ytskikt/underlag ytskikt/underlag ytskikt/underlag VÄLTAR DFP11 DRP25D DTR75 D.ONE Valsbredd, mm Bensin Diesel Diesel Diesel 3 3

4 DYNAPAC STAMPAR FULL KRAFT Från manövrering med hög precision till de mest krävande miljöerna, de nya fyrtakts stamparna från Dynapac har låga utsläpp och är enkla att använda. 4 DR6X DR7 DR7X 4

5 HÅLLBAR Tillförlitlig och kraftfull fyrtaktsmotor från Honda med skydd som automatisk oljenivåkontroll. Smörjningssystemet säkerställer att vevaxeln får tillräckligt med olja. BEHAGLIG Ett reglage för start/stopp av motor och bränsle. Vibrationsdämpande handtag som gör att du enkelt kan manövrera i trånga, svåra och krävande omgivningar. Transporthjul på handtaget, lyftpunkt enkel förflyttning! PRAKTISK Indikering av motorhastighet och låghastighetsvarning som hjälper dig att få ut mesta möjliga av produkten. X-FAKTOR X-tra kraft Honda GXR120 X-tra funktion Tim- och varvräknare X-tra ren Förluftfilter Motor Honda GX100 Tillvalsfunktion Tim- och varvräknare One Luftfilter DR6X och DR7X DR7 TEKNISKA SPECIFIKATIONER Arbetsvikt Grundvikt Fotbredd Max. arbetshastighet Slagkraft Vibrationsfrekvens Tillverkare, modell Utsläppssteg Typ Effekt 58 kg 57 kg 230 mm 20 m/min 15,0 kn 10 11,8 Hz Honda GXR120 CARB Phase III luftkyld bensin 2,8 kw DR6X DR7 DR7X 67 kg 66 kg 280 mm 20 m/min 16,0 kn 10 11,8 Hz Honda GX100 CARB Phase III luftkyld bensin 2,3 kw 68 kg 67 kg 280 mm 20 m/min 17,0 kn 10 11,8 Hz Honda GXR120 CARB Phase III luftkyld bensin 2,8 kw 5 5

6 DYNAPAC FRAM- OCH BAKÅTGÅENDE VIBRATORPLATTOR PROBLEMATISKT ELLER INTE... På jakt efter en lösning för att utföra packning i begränsade utrymmen? Titta då närmare på kompakta Dynapac DFP. Asfaltmästaren DFP7AX med specialplatta för snabba rörelser och enastående resultat. 6 DFP6 DFP7AX DFP9 DFP11 6

7 BEKVÄM Bekvämt handtag med låg vibration, värdet för hand/armvibration (HAV) tillåter många arbetstimmar. Snabbmonterad vattensprinkler med volymreglage och nivåindikator. Fällbart styrhandtag som ger mindre platsbehov vid förvaring. Hjul och lyfthandtag för enkel förflyttning. SOLID Högkvalitativ bottenplatta med enastående slitagestyrka. Helt innesluten remdrivning för maximal livslängd. Ram som skyddar motorn mot tuffa arbetsförhållanden. SKRÄDDARSYDD Vill du kunna lägga sten eller betongplattor? Skaffa den snabbmonterade mattan. Osäker på om du vill ha vattensprinkler? Du kan alltid komplettera med den senare. Bak- eller mittmonterat handtag du väljer själv! Asfaltmästaren Snabba rörelser utan att lämna märken Specialkonstruerad bottenplatta med koniska kanter Få enkelt rätt resultat Optimal vikt, frekvens och amplitudinställning Låt dem inte fastna Snabbmonterad vattensprinkler med nivåindikator TEKNISKA SPECIFIKATIONER DFP6 DFP7AX DFP9 DFP11 Arbetsvikt Grundvikt Plattbredd Max. arbetshastighet Centrifugalkraft Frekvens Amplitud Tillverkare, modell Utsläppssteg Typ Effekt 65 kg 64 kg 350 mm 25 m/min 10 kn 90 Hz 1,01 mm Honda GX120 CARB Phase III luftkyld bensin 2,6 kw 82 kg 74 kg 500 mm 30 m/min 12 kn 100 Hz 1,02 mm Honda GX120 CARB Phase III luftkyld bensin 2,6 kw 91 kg 90 kg 450 mm 25 m/min 18 kn 90 Hz 1,24 mm Honda GX160 CARB Phase III luftkyld bensin 3,6 kw 108 kg 107 kg 500 mm 30 m/min 25 kn 92 Hz 1,11 mm Honda GX160 CARB Phase III luftkyld bensin 3,6 kw 7

8 DYNAPAC FRAM- OCH BAKÅTGÅENDE VIBRATORPLATTOR STABIL OCH REDO I ALLA RIKTNINGAR När det handlar om större ytor är den kraftfulla DRP perfekt för arbetet enkel drivning och kompaktering. Klarar enkelt krävande förhållanden tack vare den tåliga designen och heltäckande hård kåpa. TEKNISKA SPECIFIKATIONER DRP25D Arbetsvikt 260 kg Grundvikt 257 kg Plattbredd 600 mm Max. arbetshastighet 27 m/min Centrifugalkraft, fram/bak 40 kn Vibrationsfrekvens 80 Hz Amplitud, fram/bak 1,4 mm Tillverkare, modell Hatz, 1B 20 Utsläppssteg icke-epa Typ lyftkyld diesel Effekt 3,1 kw 8 DRP25D 8

9 HÅLLBAR Avsedd för krävande förhållanden med heltäckande hård kåpa. Lättöppnade luckor ger enkel åtkomst till dagliga servicepunkter. Högkvalitativ bottenplatta med enastående slitagestyrka. Inbyggd, en-punkts lyftögla som klarar extrem hantering. ERGONOMI Elstart. Vibrationsdämpande handtag med en spak förenklad precision. Styrhandtaget kan höjdjusteras och spännas fast både för arbete och transport. BEKVÄM Snabbmonterade transporthjul. Snabbmonterad matta för att lägga sten eller betongplattor. Håll koll på arbetstiden med drifttidsmätaren. Heltäckande hård kåpa som enkelt öppnas för optimal åtkomst vid service. En spak smidig användning Hård kåpa Timmätare Elstart Lättöppnade klaffar Tillsatsplastmatta 9

10 DYNAPAC DUBBEL DUPLEXVALS BEPRÖVAD OCH TESTAD Dynapac dubbel trumvals med steglöst variabel hastighet är exakt det du behöver för perfekt resultat på jord och asfalt. TEKNISKA SPECIFIKATIONER Arbetsvikt DTR kg Grundvikt 727 kg Axelbelastning, genomsnitt 379 kg Trumbredd 650 mm Hastighet 1, fram/bak 0 5,5 km/h Hastighet 2, fram/bak 0 2,5 km/h Centrifugalkraft, fram/bak 22 kn Vibrationsfrekvens 55 Hz Amplitud, fram/bak 0,45 mm Tillverkare, modell Hatz, 1D 42 Utsläppssteg icke-epa Typ luftkyld diesel Effekt 6,2 kw 10 DTR75

11 PRODUKTIVITET Konstruerad för kompaktering av asfalt och jord med alla viktiga reglage för hastighet och vibration enkelt tillgängliga från handtaget. Kraftfull maskin med mekanisk drivning av båda trummorna och enastående planförmåga. Stor vattentank som bidrar till oavbrutet arbete under längre tid. SÄKERHET OCH KOMFORT Vibrationsdämpande handtag med klämskydd och parkeringsbroms bidrar till operatörens säkerhet. Maskinen startas med elstart. Jämn och tyst vibrationsteknik som gör att du kan arbeta bekvämt och enkelt under många timmar. Vibrations- och gasreglering på styrspaken ger enklare och snabbare arbete. FINISH Impulsgivare på båda valsarna. Jämn och hög hastighet med hydrostatisk drivning som gör det enkelt att reglera hastigheten. Steglöst justerbar hastighet ger enastående ytfinish. Impulsgivare på båda trummorna Justerbar hastighet Handtag med död mans grepp för broms Elstart 11

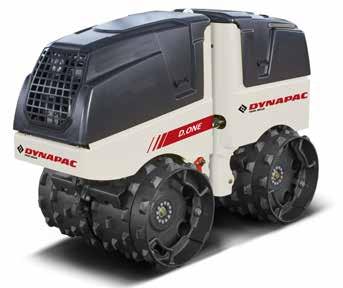

12 DYNAPAC RÖRGRAVSPACKARE KANTPACKAREN Vår radiostyrda ledade vält med låg och hög vibrationsamplitud garanterar bästa resultat. Maximal lönsamhet och låga driftkostnader tack vare vältens ECO-läge, underhållsfri midjeled, snabb felsökning med mekanisk diagnostik. TEKNISKA SPECIFIKATIONER D.ONE 12 D.ONE Arbetsvikt 1595 kg Grundvikt 1585 kg Axelbelastning, genomsnitt 798 kg Trumbredd 850/610 mm Hastighet 1, fram/bak 1,2 km/h Hastighet 2, fram/bak 2,8 km/h Centrifugalkraft, fram/bak 72/36 kn Amplitud, fram/bak 1,12/0,56 mm Vibrationsfrekvens 42/42 Hz Tillverkare, modell Kubota, D 1005 Utsläppssteg 4 slutlig Typ vattenkyld diesel Bränsleförbrukning 3,1 l/h Effekt 14,5 kw Drivning hydrostatisk

13 MAXIMAL PRODUKTIVITET Midjestyrning kombinerat med radiofjärrstyrning ger dig möjlighet att enkelt manövrera D.ONE och få jobbet utfört snabbare. Vikten är ungefär 1,6 ton och du kan välja mellan två amplituder, impulsgivare på båda trummorna - allt för att få bästa packningresultat! För att säkerställa jämn packning och en jämn yta reglerar den automatiska vibrationskontrollen hastigheten vid vibrering. SÄKERHET Systemet Active Zone garanterar operatörssäkerhet genom att stoppa maskinen när operatören är i närheten av maskinen. Störningsfri teknik som säkerställer att operatören bara styr en vält via fjärrstyrningen. Oavsiktlig styrning av andra vältar förhindras och ger på så sätt en säker arbetsmiljö. OTROLIG MÅNGSIDIGHET Begränsat med utrymme? Ta enkelt bort valsbreddningen för att få en smalare bredd. På jakt efter en flexibel skrapa till trumman? Vi har det! För att undvika märken kan du välja alternativet slät trumma. STORA BESPARINGAR! Kubota-motor kombinerat med ECO-läge ger bra bränslebesparingar. Mycket enkel åtkomst till servicepunkterna och snabb diagnostik och felsökning med hjälp av felkoder. Helt inbyggd impulsgivare ger maximal livslängd. Underhållsfri midjeled. Midjestyrd Radiostyrning Impulsgivare på båda trummorna Tillförlitlig och ekonomisk motor ECO-läge Mekanisk diagnostik 13

14 STANDARD EGENSKAPER OCH EXTRA TILLBEHÖR Tekniska specifikationer STAMPAR DR6X DR7 DR7X Oändligt variabel frekvens Visar timmar och varvtal Handtag med låg vibration Bränsle- och luftfiltersystem Självrengörande luftfilterkåpa Automatisk kontroll av oljenivå före start Motorskyddskåpor Motor och bränslematning startas/stoppas med samma reglage Magnetpullstart Handtag med transporthjul En lyftpunkt Punkteringssäkra transporthjul Fotbredder ( mm) Fotförlängningar FRAMÅTGÅENDE PLATTOR DFP6 DFP9 DFP7AX DFP11 Bottenplatta av mycket slitagetåligt material Vibrationsdämpande, fällbart styrhandtag Avtagbart styrhandtag Automatisk avstängning vid låg oljenivå Skyddskåpa för kilrem Magnetpullstart Bärhandtag En lyftpunkt Vattensprinklersystem Transporthjul Matta Komforthandtag Komforthandtag, mittmonterat Handtag, mittmonterat SERVICE MED FOKUS PÅ DIN FRAMTID DELAR ONLINE Teknisk information: Reservdelsböcker Driftinstruktioner Servicemanualer GARANTI Dynapac Plus12 garanti är standard Kan utökas med serviceavta UTBILDNINGS- PAKET Lär känna din maskin för bästa resultat SATSER Sök reparationsoch underhållssatser Läs mer på dynapac.com 14 14

15 FRAM- OCH BAKGÅENDE PLATTOR DRP25D DUPLEXVÄLT Vattensprinklersystem DTR75 DUPLEXVÄLT Hydrostatisk midjestyrning D.ONE Slitagetålig bottenplatta Steglöst justerbar hastighet Fjärrkontroll radio/kabel Ett nivåreglage Vibrations- och gasreglage på styrstaget Active Zone-system Höjdjusterbart styrstag Höjdjusterbart styrstag med låg vibration Valsbreddning (610/850 mm) Låsning av styrstag Hydrostatisk drivning Dubbelriktat vibrationssystem Vibrations- och gasreglage på styrstaget Mekanisk vibrationsdrivning med impulsgivare Två arbetshastigheter Heltäckande skyddshuv på båda valsarna Två amplitudlägen Heltäckande skydd till kilrem Två skrapor per vals Två skrapor per vals Automatisk tryckminskning Säkerhetskontroll inklusive parkeringsbroms Automatisk vibrationskontroll Elstart Automatisk avstängning vid låg oljenivå ECO-läge Magnetpullstart El- och vevstart Automatisk avstängning vid låg oljenivå Timmätare En lyftpunkt Automatisk motoravstängning vid Transporthjul sidolutning på 45 Matta Elstart Förstärkt skyddshuv En lyftpunkt Speciell hydraulolja Jämn vals (-45 kg Amplitud 1,59/0,86 mm) Portabel laddare till fjärrkontrollbatteri Justerbara skrapor 610/850 mm FÖREBYGGANDE UNDERHÅLL LÖNAR SIG Allt utrustning behöver förebyggande underhåll Tidiga åtgärder förhindrar kostsamma haverier Underhåll av hög kvalitet ger också bättre andrahandsvärde (restvärde) Lägre ägandekostnader Underhåll förebygger kostsamma reparationer Högre driftsäkerhet hos utrustningen Maximal drifttid för all utrustning Högre andrahandsvärde 15

16 DYNAPAC LÄTT KOMPAKTERING Finns hos Dynapac-kundcenter och återförsäljare Läs mer på dynapac.com/en/lights-on Your Partner on the Road Ahead _AUGUSTI_ 2018 Dynapac Compaction Equipment AB Industrivägen 2, Karlskrona, Sverige Telefon: Vi förbehåller oss rätten att ändra specifikationer utan föregående meddelande. Foton och illustrationer visar inte alltid maskinernas standardversioner. Informationen ovan är endast avsedd som en allmän beskrivning. Den utgör ingen utfästelse och innebär inga som helst garantier. PMI
