1 ValkPitched - Klämma Installationshandbok nvänd tillsammans med installationshandboken för ValkPVplanner Version 17 SV Van der Valk Solar Systems Solar Mounting Systems

2 Observera Innehållsförteckning Denna handbok är inte projektspecifik. Denna handbok är inte juridiskt bindande. Inga rätter kan åberopas från denna handbok. nvänd denna handbok tillsammans med ValkPVplanner. Se databladet Kabelhantering för råd om kablar. Frånsägelse Sida - Montering Smartline takkrokar Sida 01 Montering Slimline takkrokar Sida 02 Montering Strongline takkrokar Sida 03 Montering Hanger bolts takkrokar Sida 04 Montering Side+ profil (takkrok) Sida 05 Montering Side+ profil (hängbult) Sida 05B Koppling Side+ profil Sida 06 Montering tillvalsprodukter Sida 07 Montering solpaneler (kant) Sida 08 Montering solpaneler (mitten) Sida 09 Montering kabelklämmor Sida 10 Innehållsförteckning ValkPitched - Klämma Version 17 SV Van der Valk Solar Systems Solar Mounting Systems

3 Frånsägelse Denna installationshandbok ska ses som tillägg till projektrapporten som ger specifik information om ditt projekt, såsom en projektritning och en ballastplan för plantak. Projektrapporten är ett resultat av beräkningsverktyget ValkPVplanner. Detta online beräkningsverktyg och/eller de projektrapporter som har ställts upp med detta verktyg har tagits fram med största möjliga omsorg. Trots detta är det möjligt att inte all information är fullständigt korrekt, eftersom resultaten för varje projekt kan vara baserade på standardvärden, som du alltid behöver kontrollera själv. nvisningarna som ges i denna projektrapport måste alltid följas. lla tillämpliga normer och bilagor har integrerats i detta online beräkningsverktyg. lla gällande konstruktions-, säkerhets- och byggnormer måste iakttas. Monteringssystem för takmonterade solpaneler kommer att utsättas för vind och snö. Byggnaden i fråga kommer att utsättas för belastning till följd av PV-systemet. En konstruktionskalkyl måste utföras för att fastställa om byggnaden kommer att kunna bära den extra belastningen. Vid behov måste anpassningar utföras. System för plantak måste antingen fästas vid taket eller annars stödjas med ballast för att garantera att systemet inte kan lyftas eller välta. Ballasten som anges i ValkPVplanner projektrapporten är avgörande för att garantera att monteringssystemet kan användas. Vid plantak med en vinkel på över 5 grader måste systemet fästas vid taket. Beräkningarna i det online beräkningsverktyget räknar inte med hinder i den närmaste omgivningen, såsom höga byggnader, klippor eller berg. Vissa restriktioner gäller också för systemets position på taket. Solpanelerna måste installeras på ett visst avstånd från takets kant, såsom visas i denna projektrapport och installationshandboken Standardgarantin för system monterade på snedtak, plantak eller marken gäller i 10 år, vilket under vissa villkor kan förlängas. Den givna garantin är föremål för garantivillkoren som anges i Van der Valk Solar Systems B.V:s allmänna villkor. Dessa villkor gäller för alla våra produkter och kan återfinnas på vår webbplats. Van der Valk Solar Systems B.V. åtar sig inget ansvar för några direkta och/eller indirekta följder av någon handling (eller utelämnad handling) till följd av den givna informationen eller försummelse att följa anvisningarna enligt projektrapporten och installationshandboken, eller för möjliga felaktiga resultat till följd av bruk av detta tillhandahållna online beräkningsverktyg. Monteringssystemet är en produkt som har tillverkats av: Van der Valk Solar Systems B.V., Registrerat vid handelskammaren för Haaglanden under nummer Internet: Utgivningsdatum: november 2017: Version: llmänna användaranvisningar v1 SV Version 17 SV Van der Valk Solar Systems Solar Mounting Systems

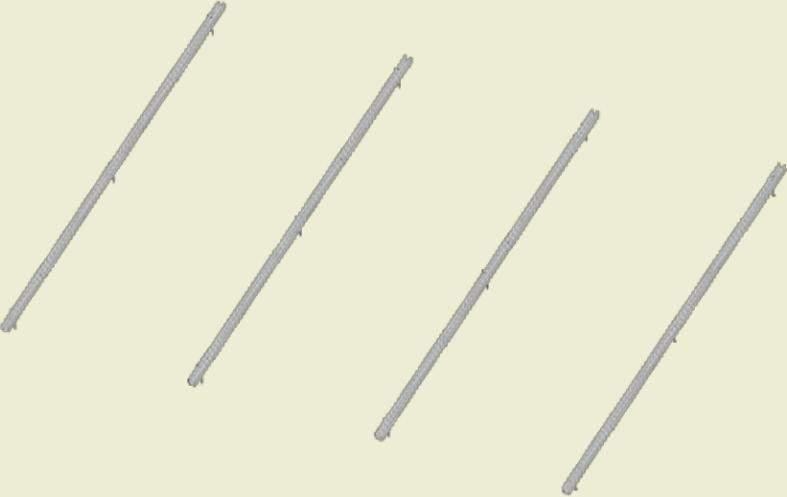

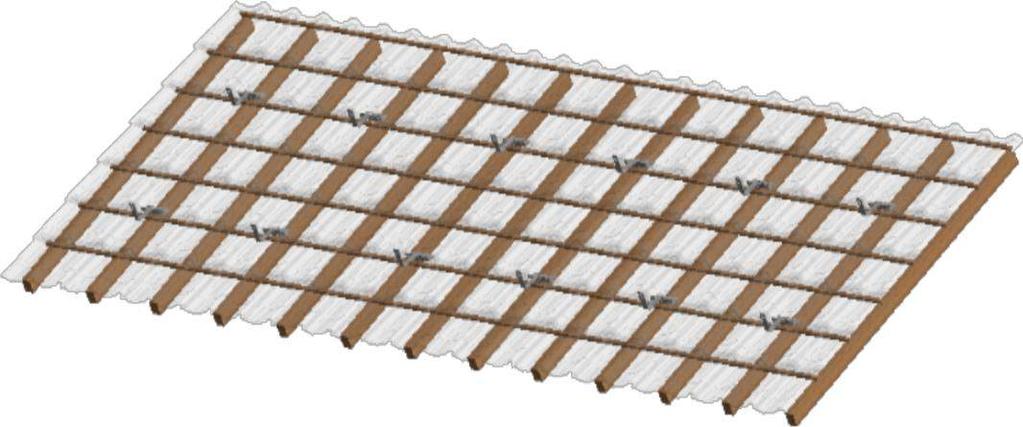

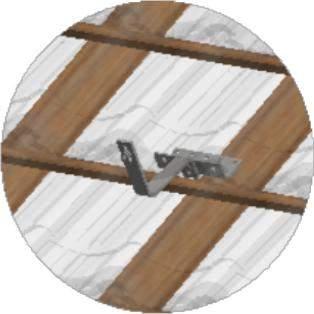

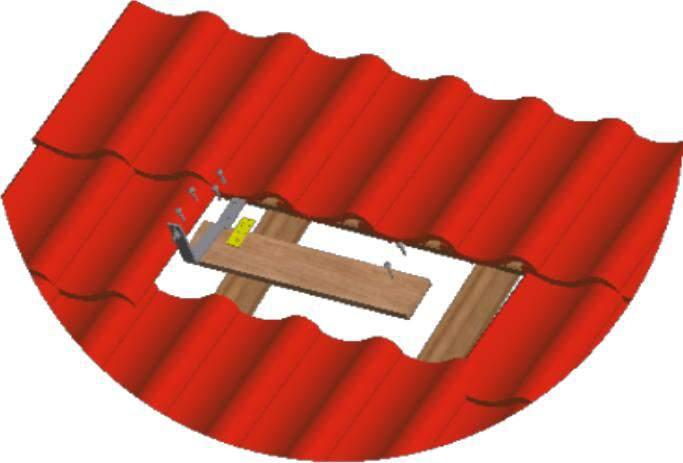

4 (horizontal profile) (vertical profile) Mounting the Smartline roof hooks L (L [mm]) Nm See page 2 See page 3 Keep at least 3 mm clearance See page 4 Distance between Roofhooks. See Installation instructions of the PV Planner. 01

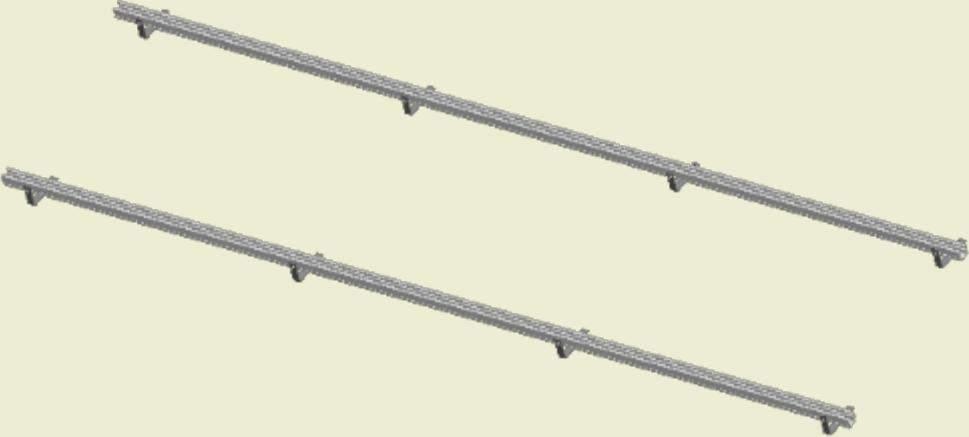

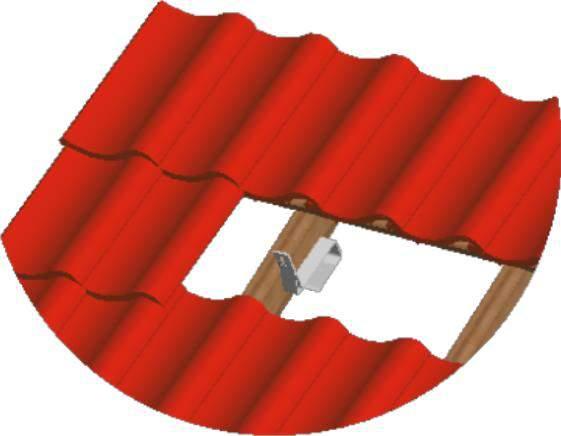

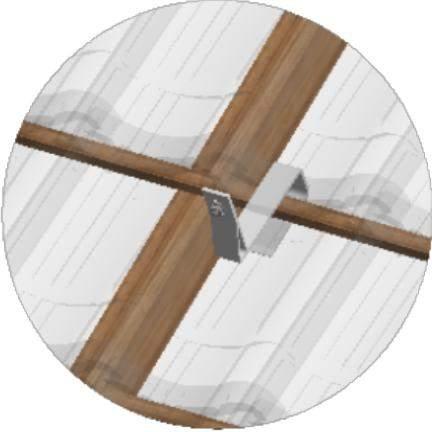

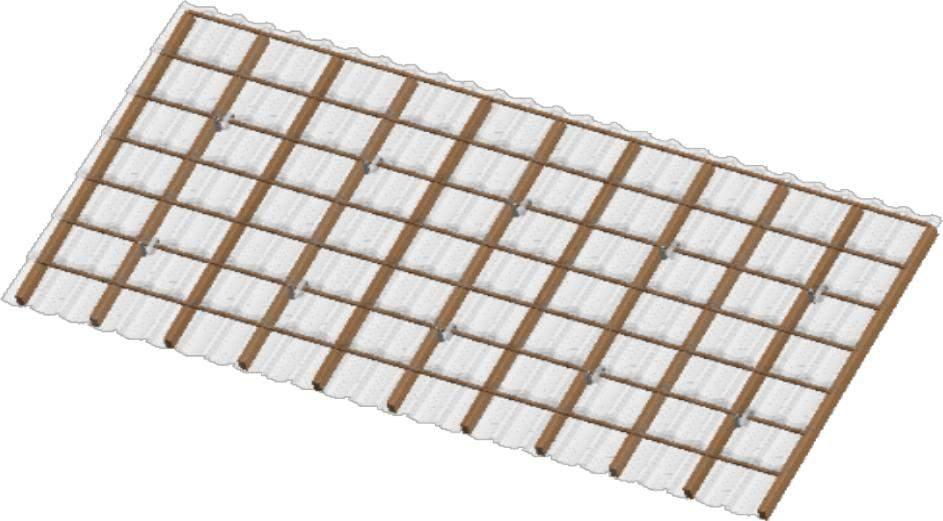

5 Fixed (horizontal profile) (vertical profile) Mounting the Slimline roof hooks djustable (horizontal profile) (vertical profile) See page 1 See page 3 Check strenght of battens. See page 4 Distance between Hanghooks. See Installation instructions of the PV Planner. 02

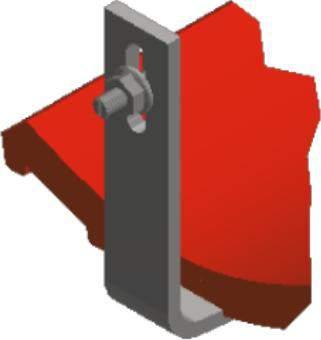

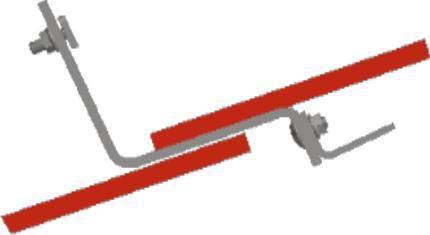

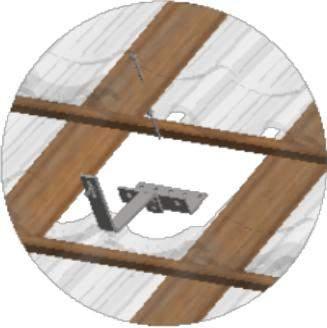

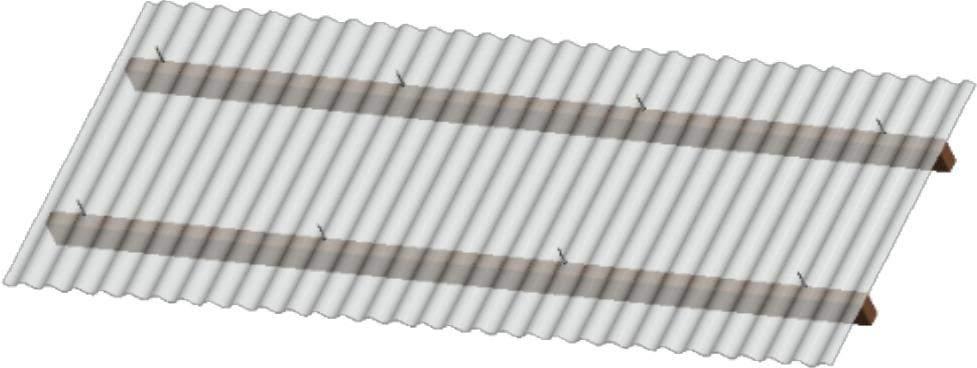

6 (horizontal profile) (vertical profile) Mounting of the Strongline roof hooks Detail: See page 1 Clearance: > 0mm Detail: B B See page 2 See page 4 7Nm 03

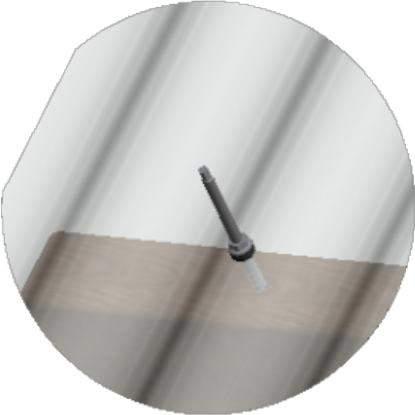

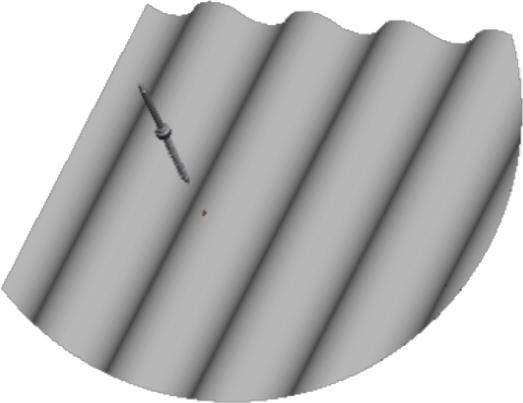

7 (M10x200) (M10x250) Mounting the Hanger bolts (M12x250) (M12x350) See page 1 See page 2 Drill hole for Hangerbolts. M10 : Hole size 10 mm in corrugated sheet M12 : Hole size 12 mm in currugated sheet Pre drill in wood. M10 : Hole size 7.0 mm M12 : Hole size 8.4 mm See page 3 Distance between hangerbolts. See Installation instructions of the PV Planner. 04

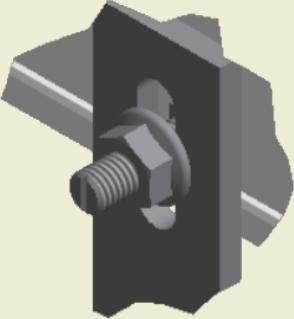

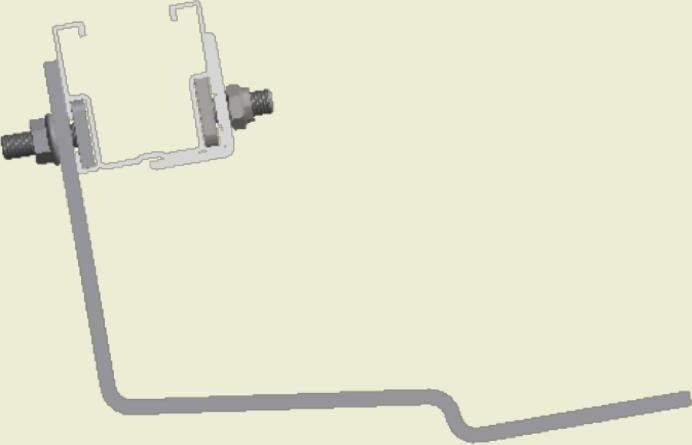

8 (L [mm]) Mounting the Side+ profile L Detail B C 15Nm The groove of the bolt corresponds with the orientation of the bolt head. Detail C 05

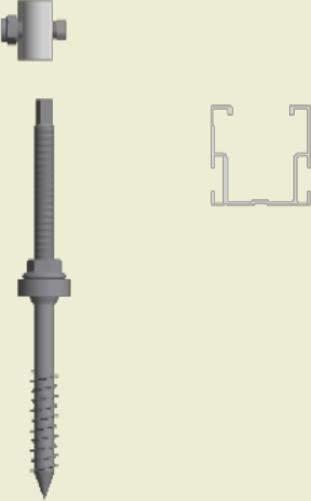

9 Min. 1mm Mounting Side+ profile 1 Detail B The groove of the bolt corresponds with the orientation of the bolt head. 2 C Detail C 3 15Nm Top view When the bolt is tightened, the hangerbolt is forced into the aluminium profile. t least 1 mm thread above the clamp. M12 M10 05B

10 Mounting the Side+ coupling Nm B The groove of the bolt corresponds with the orientation of the bolt head. Detail B 06

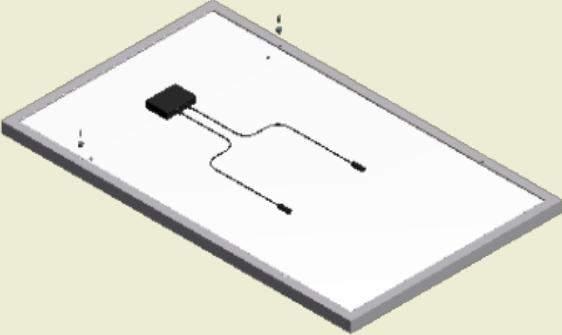

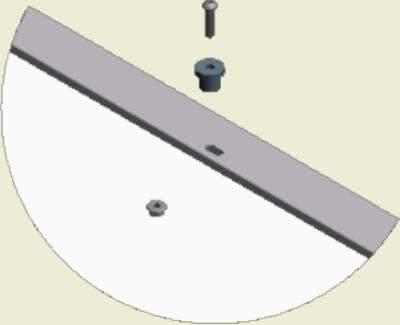

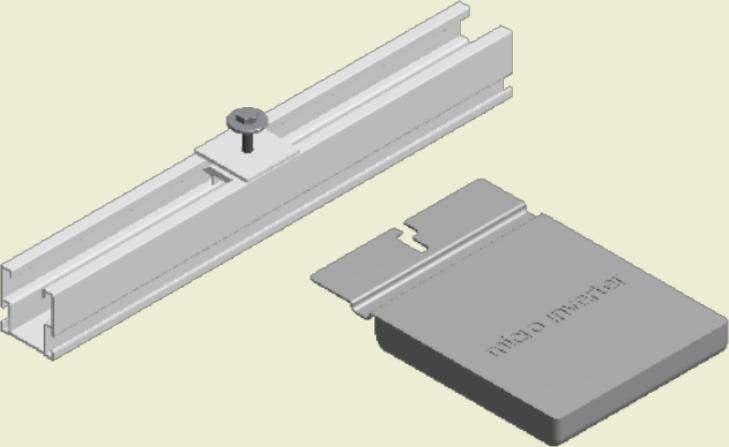

11 Mounting optional products lu. micro-inventer clamp 10Nm Plastic end cap Nm Plastic panel alignment pins 07

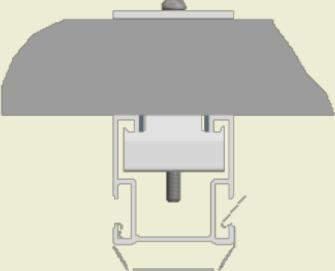

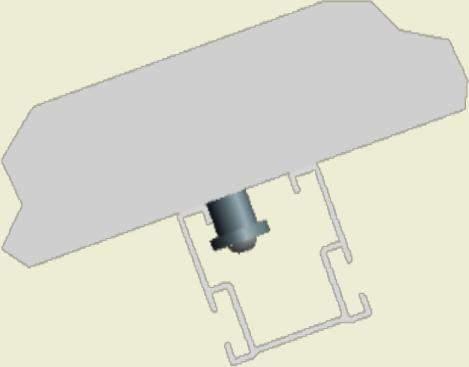

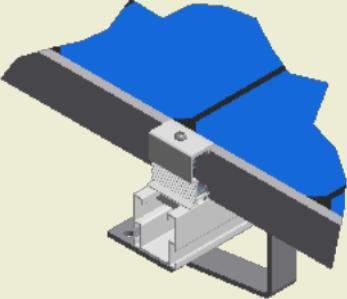

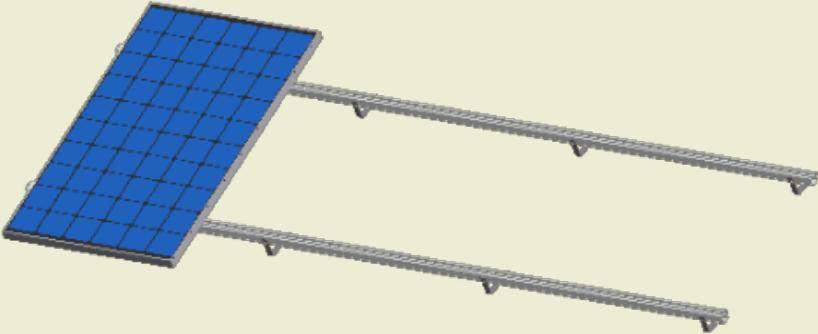

12 Mounting panels Take the End Clamp out of it's slot to make the assembly easier. The End Clamp can only be turned clockwise, so make sure that the End Clamp is placed the right way. Put the End Clamp in the right slot to continue the assembly. 4 8Nm 5 08

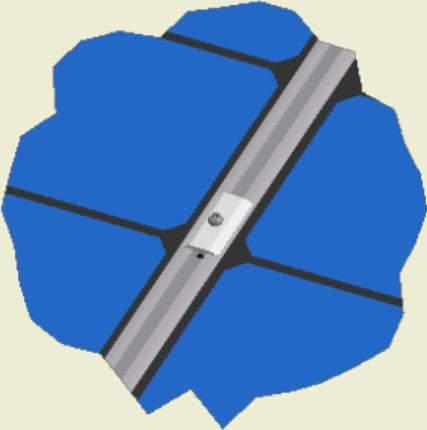

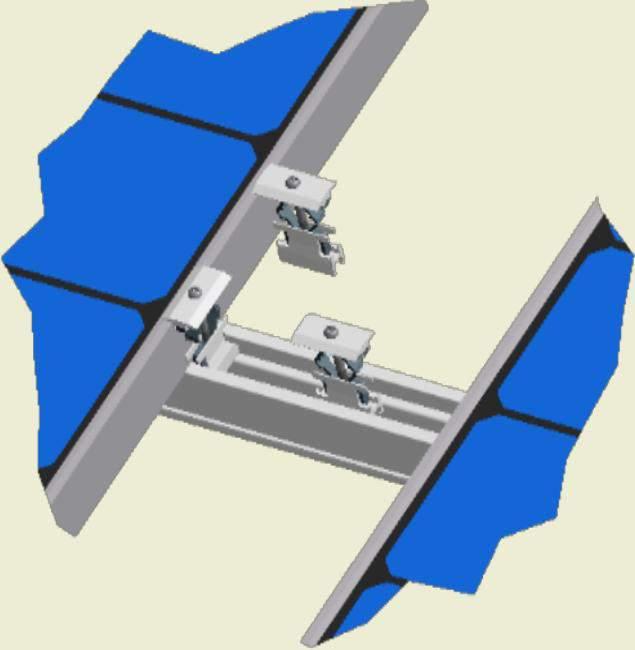

13 Mounting panels Nm See page 8 See page 8 09

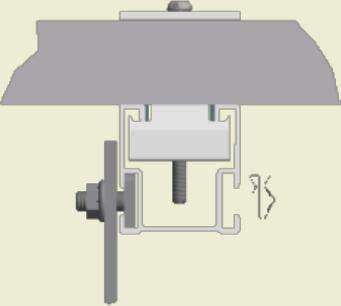

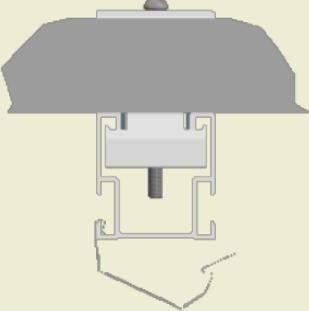

14 optional: Max. cable diameter 9 mm Mounting cable clamps Mounting cable clamp on panel Max. cable diameter 9 mm Mounting cable clamp on Side+ profile. Mounting cable clamp on Side+ profile. 10

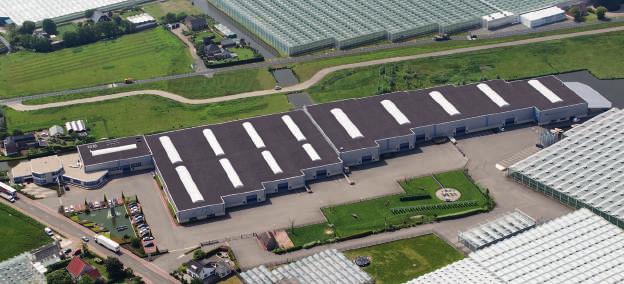

15 Vem vi är Van der Valk Solar Systems Van der Valk Solar Systems är en av de snabbast växande företagen i solenergibranschen och riktar sig fullständigt på utveckling och produktion av monteringssystem för solpaneler på snedtak, platta tak och öppna fält. Van der Valk Solar Systems har också en filial med kontor och magasin i Storbritannien. Våra monteringssystem utvecklas och produceras i vår egen fabrik i Nederländerna och utmärker sig genom sin stora mångsidighet, snabba montering och höga kvalitet. De är framtagna enligt de senaste Eurokoderna och uppfyller därmed alla krav som banker och försäkringsbolag ställer på solenergianläggningar. Van der Valk Solar Systems samarbetar nära med Van der Valk Systemen, redan sedan 1963 ett internationellt begrepp när det gäller rörliga system och monteringskomponenter. Vårt gemensamma företagskomplex omfattar m2 kontorslokaler och fabrikshallar. Med bruk av en modern maskinpark och den senaste teknologin utvecklar, tillverkar och testar vi här våra produkter och system. Utveckling och tillverkning av PVmonteringssystem för: Snedtak Plantak Öppna fält Växthus Vattenpartier Kontakta Van der Valk Solar Systems, din installationsfirma eller projektorganisation för vidare information. Varför Van der Valk Solar Systems? Förnyande system, framtagna enligt normer som gäller i hela världen Snabb och pålitlig leverans tack vare den moderna maskinparken och våra stor förråd Systemleverantör sedan 1963 Gratis programvara för projektplanering och -beräkning lla system kan användas på alla taktyper och andra underlag Snabb montering tack vare förmontering av essentiella delar lla system finns tillgängliga i både porträtt- och landskaps konfiguration Diverse system kan också levereras som monteringsfärdiga satser PLESE CONTCT VN DER VLK SOLR SYSTEMS, YOUR INSTLLTION COMPNY OR PROJECT ORGNISTION FOR FULL INFORMTION. Zwartendijk 73, 2681 LP Monster Nederland T +31 (0) F +31 (0) info@valksolarsystems.nl Innovation House, Discovery Park Ramsgate Road, Sandwich CT13 9FF United Kingdom T +44 (0) info@valksolarsystems.co.uk Van der Valk Solar Systems Solar Mounting Systems
