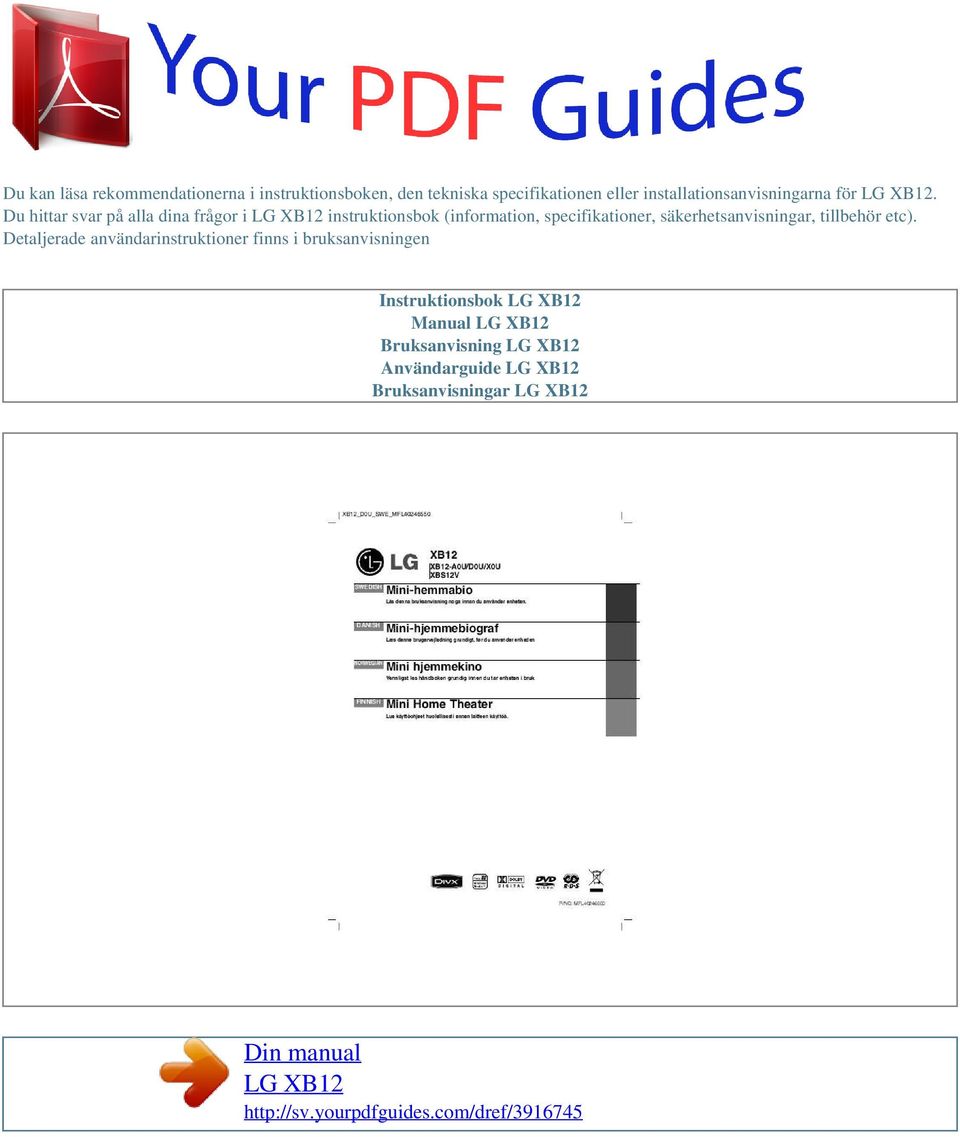

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

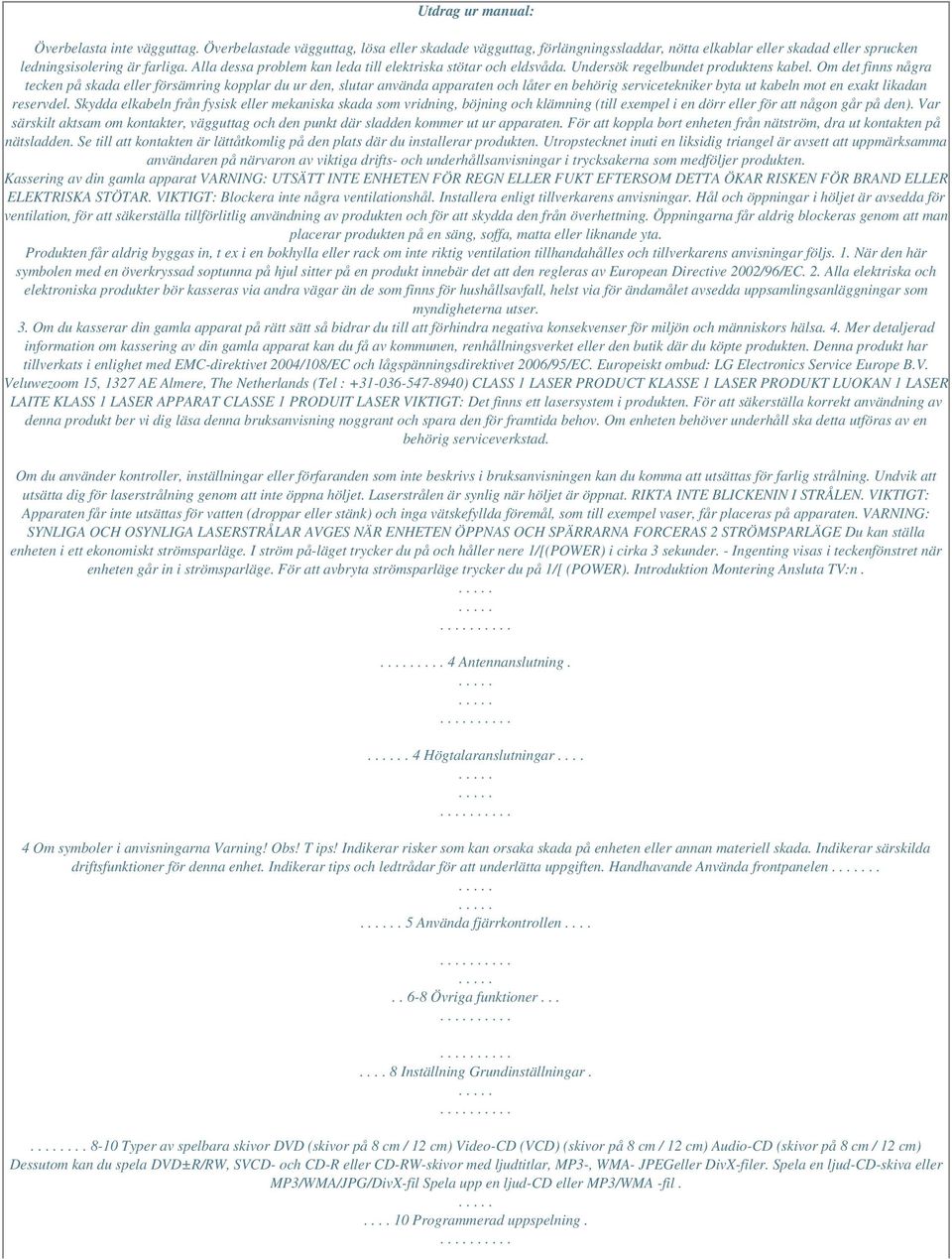

2 Utdrag ur manual: Överbelasta inte vägguttag. Överbelastade vägguttag, lösa eller skadade vägguttag, förlängningssladdar, nötta elkablar eller skadad eller sprucken ledningsisolering är farliga. Alla dessa problem kan leda till elektriska stötar och eldsvåda. Undersök regelbundet produktens kabel. Om det finns några tecken på skada eller försämring kopplar du ur den, slutar använda apparaten och låter en behörig servicetekniker byta ut kabeln mot en exakt likadan reservdel. Skydda elkabeln från fysisk eller mekaniska skada som vridning, böjning och klämning (till exempel i en dörr eller för att någon går på den). Var särskilt aktsam om kontakter, vägguttag och den punkt där sladden kommer ut ur apparaten. För att koppla bort enheten från nätström, dra ut kontakten på nätsladden. Se till att kontakten är lättåtkomlig på den plats där du installerar produkten. Utropstecknet inuti en liksidig triangel är avsett att uppmärksamma användaren på närvaron av viktiga drifts- och underhållsanvisningar i trycksakerna som medföljer produkten. Kassering av din gamla apparat VARNING: UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT EFTERSOM DETTA ÖKAR RISKEN FÖR BRAND ELLER ELEKTRISKA STÖTAR. VIKTIGT: Blockera inte några ventilationshål. Installera enligt tillverkarens anvisningar. Hål och öppningar i höljet är avsedda för ventilation, för att säkerställa tillförlitlig användning av produkten och för att skydda den från överhettning. Öppningarna får aldrig blockeras genom att man placerar produkten på en säng, soffa, matta eller liknande yta. Produkten får aldrig byggas in, t ex i en bokhylla eller rack om inte riktig ventilation tillhandahålles och tillverkarens anvisningar följs. 1. När den här symbolen med en överkryssad soptunna på hjul sitter på en produkt innebär det att den regleras av European Directive 2002/96/EC. 2. Alla elektriska och elektroniska produkter bör kasseras via andra vägar än de som finns för hushållsavfall, helst via för ändamålet avsedda uppsamlingsanläggningar som myndigheterna utser. 3. Om du kasserar din gamla apparat på rätt sätt så bidrar du till att förhindra negativa konsekvenser för miljön och människors hälsa. 4. Mer detaljerad information om kassering av din gamla apparat kan du få av kommunen, renhållningsverket eller den butik där du köpte produkten. Denna produkt har tillverkats i enlighet med EMC-direktivet 2004/108/EC och lågspänningsdirektivet 2006/95/EC. Europeiskt ombud: LG Electronics Service Europe B.V. Veluwezoom 15, 1327 AE Almere, The Netherlands (Tel : ) CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT CLASSE 1 PRODUIT LASER VIKTIGT: Det finns ett lasersystem i produkten. För att säkerställa korrekt användning av denna produkt ber vi dig läsa denna bruksanvisning noggrant och spara den för framtida behov. Om enheten behöver underhåll ska detta utföras av en behörig serviceverkstad. Om du använder kontroller, inställningar eller förfaranden som inte beskrivs i bruksanvisningen kan du komma att utsättas för farlig strålning. Undvik att utsätta dig för laserstrålning genom att inte öppna höljet. Laserstrålen är synlig när höljet är öppnat. RIKTA INTE BLICKENIN I STRÅLEN. VIKTIGT: Apparaten får inte utsättas för vatten (droppar eller stänk) och inga vätskefyllda föremål, som till exempel vaser, får placeras på apparaten. VARNING: SYNLIGA OCH OSYNLIGA LASERSTRÅLAR AVGES NÄR ENHETEN ÖPPNAS OCH SPÄRRARNA FORCERAS 2 STRÖMSPARLÄGE Du kan ställa enheten i ett ekonomiskt strömsparläge. I ström på-läget trycker du på och håller nere 1/[(POWER) i cirka 3 sekunder. - Ingenting visas i teckenfönstret när enheten går in i strömsparläge. För att avbryta strömsparläge trycker du på 1/[ (POWER). Introduktion Montering Ansluta TV:n Antennanslutning.. 4 Högtalaranslutningar Om symboler i anvisningarna Varning! Obs! T ips! Indikerar risker som kan orsaka skada på enheten eller annan materiell skada. Indikerar särskilda driftsfunktioner för denna enhet. Indikerar tips och ledtrådar för att underlätta uppgiften. Handhavande Använda frontpanelen... 5 Använda fjärrkontrollen Övriga funktioner Inställning Grundinställningar Typer av spelbara skivor DVD (skivor på 8 cm / 12 cm) Video-CD (VCD) (skivor på 8 cm / 12 cm) Audio-CD (skivor på 8 cm / 12 cm) Dessutom kan du spela DVD±R/RW, SVCD- och CD-R eller CD-RW-skivor med ljudtitlar, MP3-, WMA- JPEGeller DivX-filer. Spela en ljud-cd-skiva eller MP3/WMA/JPG/DivX-fil Spela upp en ljud-cd eller MP3/WMA -fil Programmerad uppspelning.

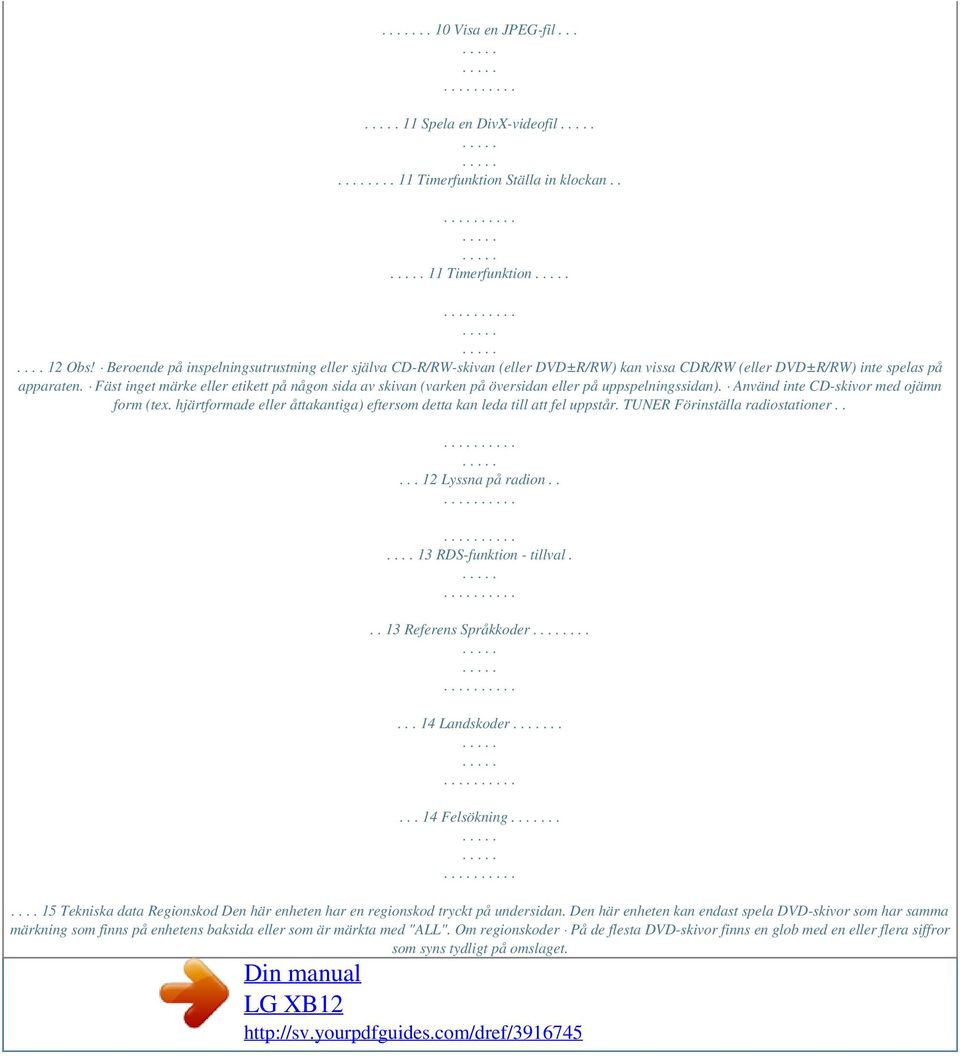

3 .. 10 Visa en JPEG-fil Spela en DivX-videofil Timerfunktion Ställa in klockan.. 11 Timerfunktion Obs! Beroende på inspelningsutrustning eller själva CD-R/RW-skivan (eller DVD±R/RW) kan vissa CDR/RW (eller DVD±R/RW) inte spelas på apparaten. Fäst inget märke eller etikett på någon sida av skivan (varken på översidan eller på uppspelningssidan). Använd inte CD-skivor med ojämn form (tex. hjärtformade eller åttakantiga) eftersom detta kan leda till att fel uppstår. TUNER Förinställa radiostationer Lyssna på radion RDS-funktion - tillval Referens Språkkoder Landskoder Felsökning Tekniska data Regionskod Den här enheten har en regionskod tryckt på undersidan. Den här enheten kan endast spela DVD-skivor som har samma märkning som finns på enhetens baksida eller som är märkta med "ALL". Om regionskoder På de flesta DVD-skivor finns en glob med en eller flera siffror som syns tydligt på omslaget.

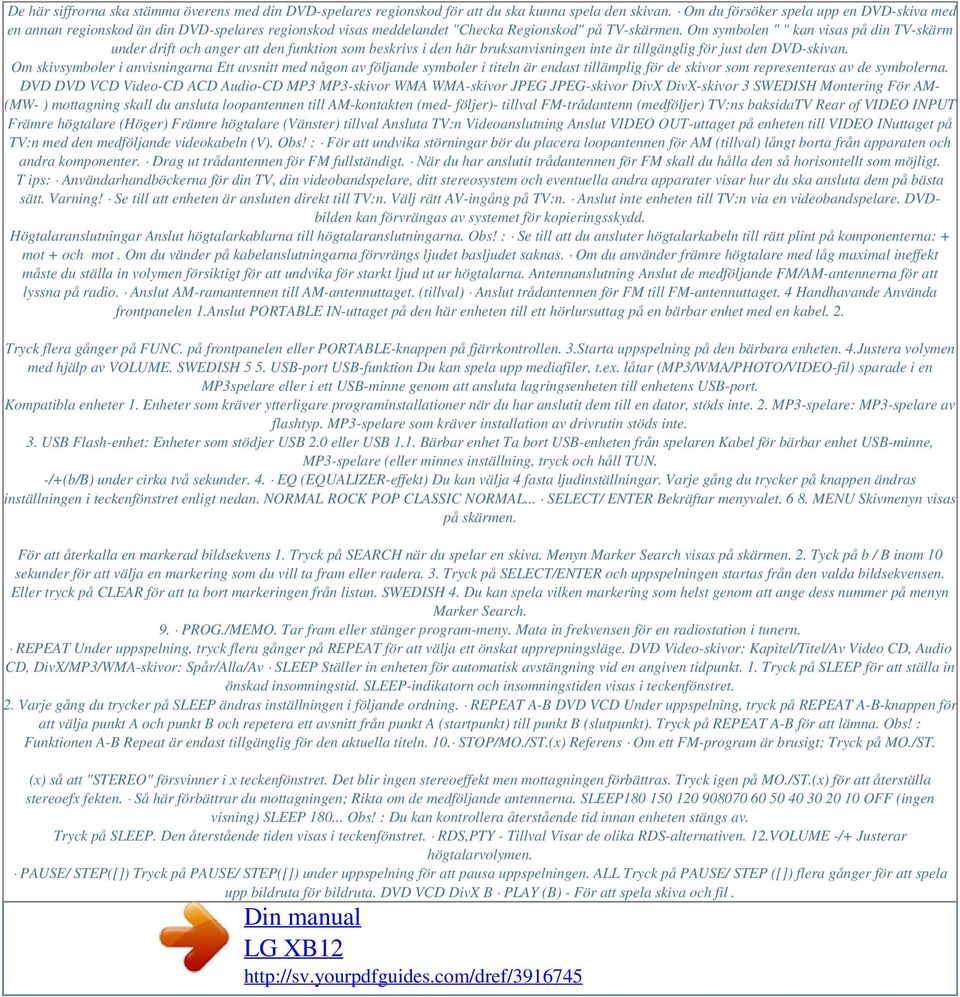

4 De här siffrorna ska stämma överens med din DVD-spelares regionskod för att du ska kunna spela den skivan. Om du försöker spela upp en DVD-skiva med en annan regionskod än din DVD-spelares regionskod visas meddelandet "Checka Regionskod" på TV-skärmen. Om symbolen " " kan visas på din TV-skärm under drift och anger att den funktion som beskrivs i den här bruksanvisningen inte är tillgänglig för just den DVD-skivan. Om skivsymboler i anvisningarna Ett avsnitt med någon av följande symboler i titeln är endast tillämplig för de skivor som representeras av de symbolerna. DVD DVD VCD Video-CD ACD Audio-CD MP3 MP3-skivor WMA WMA-skivor JPEG JPEG-skivor DivX DivX-skivor 3 SWEDISH Montering För AM- (MW- ) mottagning skall du ansluta loopantennen till AM-kontakten (med- följer)- tillval FM-trådantenn (medföljer) TV:ns baksidatv Rear of VIDEO INPUT Främre högtalare (Höger) Främre högtalare (Vänster) tillval Ansluta TV:n Videoanslutning Anslut VIDEO OUT-uttaget på enheten till VIDEO INuttaget på TV:n med den medföljande videokabeln (V). Obs! : För att undvika störningar bör du placera loopantennen för AM (tillval) långt borta från apparaten och andra komponenter. Drag ut trådantennen för FM fullständigt. När du har anslutit trådantennen för FM skall du hålla den så horisontellt som möjligt. T ips: Användarhandböckerna för din TV, din videobandspelare, ditt stereosystem och eventuella andra apparater visar hur du ska ansluta dem på bästa sätt. Varning! Se till att enheten är ansluten direkt till TV:n. Välj rätt AV-ingång på TV:n. Anslut inte enheten till TV:n via en videobandspelare. DVDbilden kan förvrängas av systemet för kopieringsskydd. Högtalaranslutningar Anslut högtalarkablarna till högtalaranslutningarna. Obs! : Se till att du ansluter högtalarkabeln till rätt plint på komponenterna: + mot + och mot. Om du vänder på kabelanslutningarna förvrängs ljudet basljudet saknas. Om du använder främre högtalare med låg maximal ineffekt måste du ställa in volymen försiktigt för att undvika för starkt ljud ut ur högtalarna. Antennanslutning Anslut de medföljande FM/AM-antennerna för att lyssna på radio. Anslut AM-ramantennen till AM-antennuttaget. (tillval) Anslut trådantennen för FM till FM-antennuttaget. 4 Handhavande Använda frontpanelen 1.Anslut PORTABLE IN-uttaget på den här enheten till ett hörlursuttag på en bärbar enhet med en kabel. 2. Tryck flera gånger på FUNC. på frontpanelen eller PORTABLE-knappen på fjärrkontrollen. 3.Starta uppspelning på den bärbara enheten. 4.Justera volymen med hjälp av VOLUME. SWEDISH 5 5. USB-port USB-funktion Du kan spela upp mediafiler, t.ex. låtar (MP3/WMA/PHOTO/VIDEO-fil) sparade i en MP3spelare eller i ett USB-minne genom att ansluta lagringsenheten till enhetens USB-port. Kompatibla enheter 1. Enheter som kräver ytterligare programinstallationer när du har anslutit dem till en dator, stöds inte. 2. MP3-spelare: MP3-spelare av flashtyp. MP3-spelare som kräver installation av drivrutin stöds inte. 3. USB Flash-enhet: Enheter som stödjer USB 2.0 eller USB 1.1. Bärbar enhet Ta bort USB-enheten från spelaren Kabel för bärbar enhet USB-minne, MP3-spelare (eller minnes inställning, tryck och håll TUN. -/+(b/b) under cirka två sekunder. 4. EQ (EQUALIZER-effekt) Du kan välja 4 fasta ljudinställningar. Varje gång du trycker på knappen ändras inställningen i teckenfönstret enligt nedan. NORMAL ROCK POP CLASSIC NORMAL... SELECT/ ENTER Bekräftar menyvalet MENU Skivmenyn visas på skärmen. För att återkalla en markerad bildsekvens 1. Tryck på SEARCH när du spelar en skiva. Menyn Marker Search visas på skärmen. 2. Tyck på b / B inom 10 sekunder för att välja en markering som du vill ta fram eller radera. 3. Tryck på SELECT/ENTER och uppspelningen startas från den valda bildsekvensen. Eller tryck på CLEAR för att ta bort markeringen från listan. SWEDISH 4. Du kan spela vilken markering som helst genom att ange dess nummer på menyn Marker Search. 9. PROG./MEMO. Tar fram eller stänger program-meny. Mata in frekvensen för en radiostation i tunern. REPEAT Under uppspelning, tryck flera gånger på REPEAT för att välja ett önskat upprepningsläge. DVD Video-skivor: Kapitel/Titel/Av Video CD, Audio CD, DivX/MP3/WMA-skivor: Spår/Alla/Av SLEEP Ställer in enheten för automatisk avstängning vid en angiven tidpunkt. 1. Tryck på SLEEP för att ställa in önskad insomningstid. SLEEP-indikatorn och insomningstiden visas i teckenfönstret. 2. Varje gång du trycker på SLEEP ändras inställningen i följande ordning. REPEAT A-B DVD VCD Under uppspelning, tryck på REPEAT A-B-knappen för att välja punkt A och punkt B och repetera ett avsnitt från punkt A (startpunkt) till punkt B (slutpunkt). Tryck på REPEAT A-B för att lämna. Obs! : Funktionen A-B Repeat är endast tillgänglig för den aktuella titeln. 10. STOP/MO./ST.(x) Referens Om ett FM-program är brusigt; Tryck på MO./ST. (x) så att "STEREO" försvinner i x teckenfönstret. Det blir ingen stereoeffekt men mottagningen förbättras. Tryck igen på MO./ST.(x) för att återställa stereoefx fekten. Så här förbättrar du mottagningen; Rikta om de medföljande antennerna. SLEEP OFF (ingen visning) SLEEP Obs! : Du kan kontrollera återstående tid innan enheten stängs av. Tryck på SLEEP. Den återstående tiden visas i teckenfönstret. RDS,PTY - Tillval Visar de olika RDS-alternativen. 12.VOLUME -/+ Justerar högtalarvolymen. PAUSE/ STEP([]) Tryck på PAUSE/ STEP([]) under uppspelning för att pausa uppspelningen. ALL Tryck på PAUSE/ STEP ([]) flera gånger för att spela upp bildruta för bildruta. DVD VCD DivX B PLAY (B) - För att spela skiva och fil.

5 13. SKIP (. / >) Under uppspelning, tryck på SKIP (. eller >) för att gå till nästa kapitel/spår eller för att återgå till början av aktuellt kapitel/spår. Tryck på SKIP. kortvarigt två gånger för att gå tillbaka till föregående kapitel/spår. 11. CLEAR Tar bort ett spårnummer på programmenyn eller en markering på MARKER SEARCH-menyn. m SCAN (m / M) Under uppspelning, tryck på SCAN (m eller M) flera gånger för att välja önskad skanningshastighet. DVD : 5 steg (BB, BBB, BBBB, BBBBB, BBBBBB), b (bb, bbb, bbbb, bbbbb, bbbbbb) Video-CD: 4 steg (BB, BBB, BBBB, BBBBB) b (bb, bbb, bbbb, bbbbb) WMA/MP3, Ljud- CD-skiva m (X2, X4, X8) eller BB (X2, X4, X8) ZOOM Under uppspelning eller pausläge, tryck på ZOOM för att förstora videobilden (3 steg). Du kan förflytta dig genom den zoomade bilden med b /B /v /V -knapparna. Obs! : Zoomfunktionen kanske inte fungerar för vissa DVD-skivor. MARKER - SEARCH Mata in en markering Du kan starta uppspelning från upp till nio ställen som lagrats i minnet. För att ange en markering trycker du MARKER vid önskat ställe på skivan. Markeringsikonen visas en kort stund på TV-skärmen. Upprepa för att ange upp till nio markeringar. SLOW I pausläge, tryck på t eller T för att välja önskad hastighet. DVD : t (1/2, 1/4, 1/8, 1/16) eller T (1/2, 1/4, 1/8, 1/16) Video-CD: T (1/2, 1/4, 1/8, 1/16) 14.TITLE (Använd TITLE-knappen för att visa titel-skärmen som finns på DVD-videoskivor.) 7 15.DISPLAY Du kan visa diverse information om den laddade skivan på skärmen. 1. Tryck på DISPLAY för att visa diverse information om den laddade skivan på skärmen. Vilken information som visas varierar beroende på skivtyp och uppspelningsstatus. 2.Du kan välja ett alternativ genom att trycka på v / V och växla eller välja inställning genom att trycka på b / B. Title (Track) - Aktuell titel (eller spår) nummer/totalt antal titlar (eller spår). Chapter Aktuellt kapitelnummer/totalt antal kapitel. Time Förfluten uppspelningstid. Audio Valt språk för ljudspår eller kanal. Subtitle Vald undertext. Angle Vald vinkel/totalt antal vinklar. Sound Valt ljudläge. Minne för senaste bildsekvens DVD Enheten lagrar i minnet den sista bildsekvensen från den senaste skivan som visats. Den senaste bildsekvensen förblir i minnet även om du tar ur skivan eller stänger av enheten. Om du laddar en skiva som innehåller den lagrade bildsekvensen så återkallas den sekvensen automatiskt. Obs! : Enheten memorerar inte bildsekvensen på en skiva om du stänger av den innan skivan har börjat spelats upp. Spela upp med 1,5 gånger normal hastighet DVD VCD MP3 WMA ACD Du kan spela musik och se film med högre hastighet. Med 1,5 gångers hastighet kan du titta på bilder och lyssna på ljudet snabbare än skivans normala hastighet. 1. Tryck på PLAY under normal uppspelning. Bilderna och ljudet spelas upp med 1,5 gånger normal hastighet. 2. Tryck igen på PLAY för att återgå till normal uppspelningshastighet. Obs! : Om ingen knapp trycks under några sekunder, försvinner skärmtexten. Välja system Du måste välja ett lämpligt systemläge för ditt TV-system. Om NO DISC visas i teckenfönstret, trycker och håller du PAUSE/STEP ([]) på fjärrkontrollen eller PLAY B /PAUSE (B/[] ) på frontpanelen under mer än 5 sekunder för att kunna välja ett system (PAL, NTSC eller AUTO). - Om det valda systemet inte är kompatibelt med din TV:s system kanske en normal färgbild inte visas. NTSC: Välj när enheten är ansluten till en NTSC-TV. PAL: Välj när enheten är ansluten till en PAL-TV. 16. MUTE( ) Tryck på MUTE för att dämpa ljudet. Du kan dämpa ljudet för att exempelvis svara i telefon. Övriga funktioner Tidssökning DVD VCD DivX För att starta uppspelning vid valfri tidpunkt på skivan. 1. Tryck på DISPLAY under uppspelning. 2. Tryck på v / V för att välja klockikonen och " " visas. 3. Mata in önskad starttid i timmar, minuter och sekunder från vänster till höger. Om du av misstag anger fel värde trycker du på CLEAR för att radera siffrorna som du angav. Ange därefter rätt nummer. 4. Tryck på SELECT/ENTER för att bekräfta. Uppspelningen startar från den valda tiden. AUTO: Välj när enheten är ansluten till en flersystemstv. Kameravinkel DVD Om skivan innehåller scener som spelats in med flera vinklar kan du växla till en annan kameravinkel under uppspelning. 1.Tryck på DISPLAY och därefter på v / V för att välja en vinkel. Aktuellt vinkelnummer visas i teckenfönstret. Skärmsläckare Skärmsläckaren visas när du lämnar enheten i stoppläge under ca 5 minuter. 2. Välj en önskad vinkel med b / B -knapparna. Inställning Grundinställningar Med hjälp av inställningsmenyn kan du ändra flera olika alternativ som t.ex. bild och ljud. Du kan bland annat också ställa in språk för textremsorna och inställningsmenyn. Mer information om alternativen på inställningsmenyn finns på sidorna 8 till 10. a b c d e 8 Visa och dölja menyn: Om du vill visa menyn tryck SETUP. Om du trycker på SETUP en andra gång kommer du tillbaka till den första skärmbilden. Gå tillbaka till nästa nivå: Tryck på B. Gå tillbaka till föregående nivå Tryck på b. För att visa och lämna Menyn: Tryck på SETUP för att visa menyn. Tryck en gång till för att återgå till den första skärmbilden. DRC (Dynamic Range Control) Med DVD*1- formatet kan man höra ett programs ljudspår så exakt och realistiskt presenterat som det är möjligt tack vare den digitala ljudtekniken. Du kan emellertid vilja komprimera det dynamiska området hos ljudsignalen (skillnaden mellan de högsta ljuden och de lägsta ljuden). Du kan då lyssna på en film vid en lägre volym utan att förlora ljudskärpan. Ställ in DRC på "På" för denna effekt. *1: Endast Dolby Digital Allmän användning 1. Tryck på SETUP. Inställningsmenyn visas.

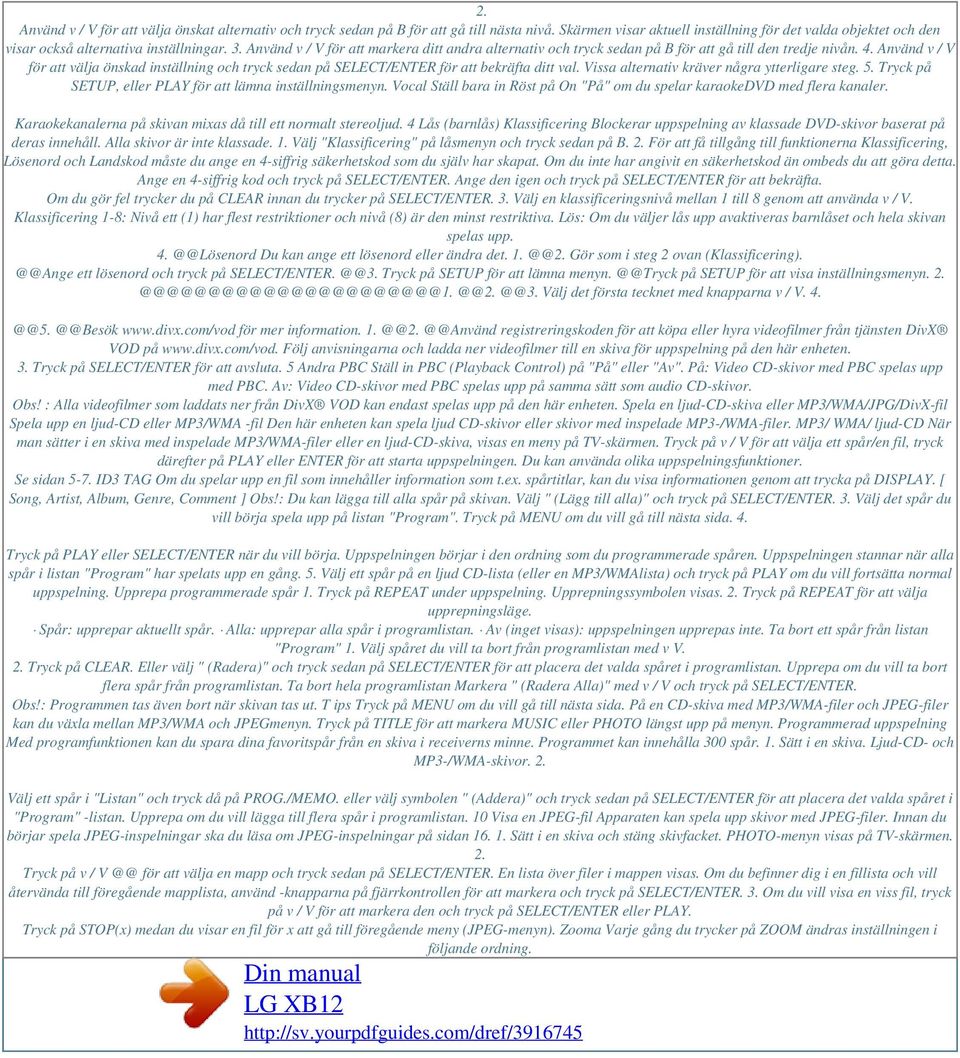

6 2. Använd v / V för att välja önskat alternativ och tryck sedan på B för att gå till nästa nivå. Skärmen visar aktuell inställning för det valda objektet och den visar också alternativa inställningar. 3. Använd v / V för att markera ditt andra alternativ och tryck sedan på B för att gå till den tredje nivån. 4. Använd v / V för att välja önskad inställning och tryck sedan på SELECT/ENTER för att bekräfta ditt val. Vissa alternativ kräver några ytterligare steg. 5. Tryck på SETUP, eller PLAY för att lämna inställningsmenyn. Vocal Ställ bara in Röst på On "På" om du spelar karaokedvd med flera kanaler. Karaokekanalerna på skivan mixas då till ett normalt stereoljud. 4 Lås (barnlås) Klassificering Blockerar uppspelning av klassade DVD-skivor baserat på deras innehåll. Alla skivor är inte klassade. 1. Välj "Klassificering" på låsmenyn och tryck sedan på B. 2. För att få tillgång till funktionerna Klassificering, Lösenord och Landskod måste du ange en 4-siffrig säkerhetskod som du själv har skapat. Om du inte har angivit en säkerhetskod än ombeds du att göra detta. Ange en 4-siffrig kod och tryck på SELECT/ENTER. Ange den igen och tryck på SELECT/ENTER för att bekräfta. Om du gör fel trycker du på CLEAR innan du trycker på SELECT/ENTER. 3. Välj en klassificeringsnivå mellan 1 till 8 genom att använda v / V. Klassificering 1-8: Nivå ett (1) har flest restriktioner och nivå (8) är den minst restriktiva. Lös: Om du väljer lås upp avaktiveras barnlåset och hela skivan spelas upp. Du kan ange ett lösenord eller ändra det. Gör som i steg 2 ovan ett lösenord och tryck på Tryck på SETUP för att lämna på SETUP för att visa @@3. Välj det första tecknet med knapparna v / för mer registreringskoden för att köpa eller hyra videofilmer från tjänsten DivX VOD på Följ anvisningarna och ladda ner videofilmer till en skiva för uppspelning på den här enheten. 3. Tryck på SELECT/ENTER för att avsluta. 5 Andra PBC Ställ in PBC (Playback Control) på "På" eller "Av". På: Video CD-skivor med PBC spelas upp med PBC. Av: Video CD-skivor med PBC spelas upp på samma sätt som audio CD-skivor. Obs! : Alla videofilmer som laddats ner från DivX VOD kan endast spelas upp på den här enheten. Spela en ljud-cd-skiva eller MP3/WMA/JPG/DivX-fil Spela upp en ljud-cd eller MP3/WMA -fil Den här enheten kan spela ljud CD-skivor eller skivor med inspelade MP3-/WMA-filer. MP3/ WMA/ ljud-cd När man sätter i en skiva med inspelade MP3/WMA-filer eller en ljud-cd-skiva, visas en meny på TV-skärmen. Tryck på v / V för att välja ett spår/en fil, tryck därefter på PLAY eller ENTER för att starta uppspelningen. Du kan använda olika uppspelningsfunktioner. Se sidan 5-7. ID3 TAG Om du spelar upp en fil som innehåller information som t.ex. spårtitlar, kan du visa informationen genom att trycka på DISPLAY. [ Song, Artist, Album, Genre, Comment ] Obs!: Du kan lägga till alla spår på skivan. Välj " (Lägg till alla)" och tryck på SELECT/ENTER. 3. Välj det spår du vill börja spela upp på listan "Program". Tryck på MENU om du vill gå till nästa sida. 4. Tryck på PLAY eller SELECT/ENTER när du vill börja. Uppspelningen börjar i den ordning som du programmerade spåren. Uppspelningen stannar när alla spår i listan "Program" har spelats upp en gång. 5. Välj ett spår på en ljud CD-lista (eller en MP3/WMAlista) och tryck på PLAY om du vill fortsätta normal uppspelning. Upprepa programmerade spår 1. Tryck på REPEAT under uppspelning. Upprepningssymbolen visas. 2. Tryck på REPEAT för att välja upprepningsläge. Spår: upprepar aktuellt spår. Alla: upprepar alla spår i programlistan. Av (inget visas): uppspelningen upprepas inte. Ta bort ett spår från listan "Program" 1. Välj spåret du vill ta bort från programlistan med v V. 2. Tryck på CLEAR. Eller välj " (Radera)" och tryck sedan på SELECT/ENTER för att placera det valda spåret i programlistan. Upprepa om du vill ta bort flera spår från programlistan. Ta bort hela programlistan Markera " (Radera Alla)" med v / V och tryck på SELECT/ENTER. Obs!: Programmen tas även bort när skivan tas ut. T ips Tryck på MENU om du vill gå till nästa sida. På en CD-skiva med MP3/WMA-filer och JPEG-filer kan du växla mellan MP3/WMA och JPEGmenyn. Tryck på TITLE för att markera MUSIC eller PHOTO längst upp på menyn. Programmerad uppspelning Med programfunktionen kan du spara dina favoritspår från en skiva i receiverns minne. Programmet kan innehålla 300 spår. 1. Sätt i en skiva. Ljud-CD- och MP3-/WMA-skivor. 2. Välj ett spår i "Listan" och tryck då på PROG./MEMO. eller välj symbolen " (Addera)" och tryck sedan på SELECT/ENTER för att placera det valda spåret i "Program" -listan. Upprepa om du vill lägga till flera spår i programlistan. 10 Visa en JPEG-fil Apparaten kan spela upp skivor med JPEG-filer. Innan du börjar spela JPEG-inspelningar ska du läsa om JPEG-inspelningar på sidan Sätt i en skiva och stäng skivfacket. PHOTO-menyn visas på TV-skärmen. 2. Tryck på v / för att välja en mapp och tryck sedan på SELECT/ENTER. En lista över filer i mappen visas. Om du befinner dig i en fillista och vill återvända till föregående mapplista, använd -knapparna på fjärrkontrollen för att markera och tryck på SELECT/ENTER. 3. Om du vill visa en viss fil, tryck på v / V för att markera den och tryck på SELECT/ENTER eller PLAY. Tryck på STOP(x) medan du visar en fil för x att gå till föregående meny (JPEG-menyn). Zooma Varje gång du trycker på ZOOM ändras inställningen i följande ordning.

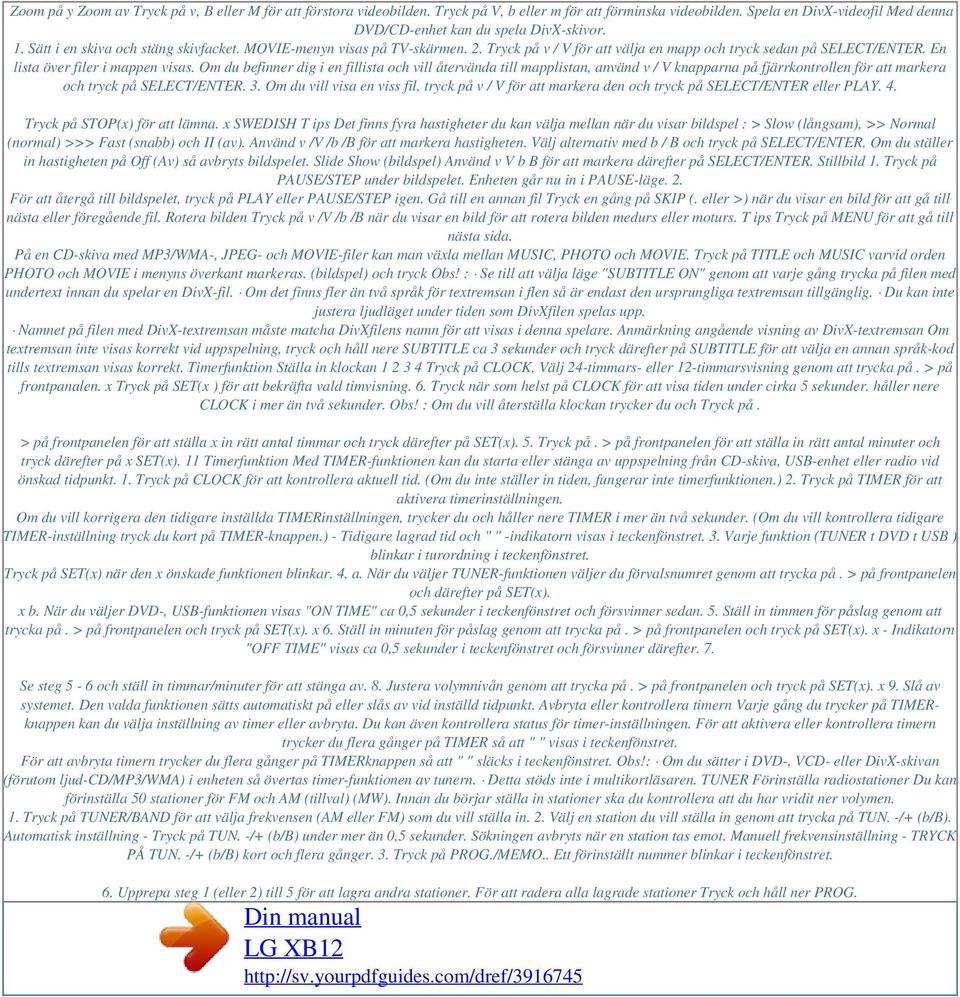

7 Zoom på y Zoom av Tryck på v, B eller M för att förstora videobilden. Tryck på V, b eller m för att förminska videobilden. Spela en DivX-videofil Med denna DVD/CD-enhet kan du spela DivX-skivor. 1. Sätt i en skiva och stäng skivfacket. MOVIE-menyn visas på TV-skärmen. 2. Tryck på v / V för att välja en mapp och tryck sedan på SELECT/ENTER. En lista över filer i mappen visas. Om du befinner dig i en fillista och vill återvända till mapplistan, använd v / V knapparna på fjärrkontrollen för att markera och tryck på SELECT/ENTER. 3. Om du vill visa en viss fil, tryck på v / V för att markera den och tryck på SELECT/ENTER eller PLAY. 4. Tryck på STOP(x) för att lämna. x SWEDISH T ips Det finns fyra hastigheter du kan välja mellan när du visar bildspel : > Slow (långsam), >> Normal (normal) >>> Fast (snabb) och II (av). Använd v /V /b /B för att markera hastigheten. Välj alternativ med b / B och tryck på SELECT/ENTER. Om du ställer in hastigheten på Off (Av) så avbryts bildspelet. Slide Show (bildspel) Använd v V b B för att markera därefter på SELECT/ENTER. Stillbild 1. Tryck på PAUSE/STEP under bildspelet. Enheten går nu in i PAUSE-läge. 2. För att återgå till bildspelet, tryck på PLAY eller PAUSE/STEP igen. Gå till en annan fil Tryck en gång på SKIP (. eller >) när du visar en bild för att gå till nästa eller föregående fil. Rotera bilden Tryck på v /V /b /B när du visar en bild för att rotera bilden medurs eller moturs. T ips Tryck på MENU för att gå till nästa sida. På en CD-skiva med MP3/WMA-, JPEG- och MOVIE-filer kan man växla mellan MUSIC, PHOTO och MOVIE. Tryck på TITLE och MUSIC varvid orden PHOTO och MOVIE i menyns överkant markeras. (bildspel) och tryck Obs! : Se till att välja läge "SUBTITLE ON" genom att varje gång trycka på filen med undertext innan du spelar en DivX-fil. Om det finns fler än två språk för textremsan i flen så är endast den ursprungliga textremsan tillgänglig. Du kan inte justera ljudläget under tiden som DivXfilen spelas upp. Namnet på filen med DivX-textremsan måste matcha DivXfilens namn för att visas i denna spelare. Anmärkning angående visning av DivX-textremsan Om textremsan inte visas korrekt vid uppspelning, tryck och håll nere SUBTITLE ca 3 sekunder och tryck därefter på SUBTITLE för att välja en annan språk-kod tills textremsan visas korrekt. Timerfunktion Ställa in klockan Tryck på CLOCK. Välj 24-timmars- eller 12-timmarsvisning genom att trycka på. > på frontpanalen. x Tryck på SET(x ) för att bekräfta vald timvisning. 6. Tryck när som helst på CLOCK för att visa tiden under cirka 5 sekunder. håller nere CLOCK i mer än två sekunder. Obs! : Om du vill återställa klockan trycker du och Tryck på. > på frontpanelen för att ställa x in rätt antal timmar och tryck därefter på SET(x). 5. Tryck på. > på frontpanelen för att ställa in rätt antal minuter och tryck därefter på x SET(x). 11 Timerfunktion Med TIMER-funktionen kan du starta eller stänga av uppspelning från CD-skiva, USB-enhet eller radio vid önskad tidpunkt. 1. Tryck på CLOCK för att kontrollera aktuell tid. (Om du inte ställer in tiden, fungerar inte timerfunktionen.) 2. Tryck på TIMER för att aktivera timerinställningen. Om du vill korrigera den tidigare inställda TIMERinställningen, trycker du och håller nere TIMER i mer än två sekunder. (Om du vill kontrollera tidigare TIMER-inställning tryck du kort på TIMER-knappen.) - Tidigare lagrad tid och " " -indikatorn visas i teckenfönstret. 3. Varje funktion (TUNER t DVD t USB ) blinkar i turordning i teckenfönstret. Tryck på SET(x) när den x önskade funktionen blinkar. 4. a. När du väljer TUNER-funktionen väljer du förvalsnumret genom att trycka på. > på frontpanelen och därefter på SET(x). x b. När du väljer DVD-, USB-funktionen visas "ON TIME" ca 0,5 sekunder i teckenfönstret och försvinner sedan. 5. Ställ in timmen för påslag genom att trycka på. > på frontpanelen och tryck på SET(x). x 6. Ställ in minuten för påslag genom att trycka på. > på frontpanelen och tryck på SET(x). x - Indikatorn "OFF TIME" visas ca 0,5 sekunder i teckenfönstret och försvinner därefter. 7. Se steg 5-6 och ställ in timmar/minuter för att stänga av. 8. Justera volymnivån genom att trycka på. > på frontpanelen och tryck på SET(x). x 9. Slå av systemet. Den valda funktionen sätts automatiskt på eller slås av vid inställd tidpunkt. Avbryta eller kontrollera timern Varje gång du trycker på TIMERknappen kan du välja inställning av timer eller avbryta. Du kan även kontrollera status för timer-inställningen. För att aktivera eller kontrollera timern trycker du flera gånger på TIMER så att " " visas i teckenfönstret. För att avbryta timern trycker du flera gånger på TIMERknappen så att " " släcks i teckenfönstret. Obs!: Om du sätter i DVD-, VCD- eller DivX-skivan (förutom ljud-cd/mp3/wma) i enheten så övertas timer-funktionen av tunern. Detta stöds inte i multikortläsaren. TUNER Förinställa radiostationer Du kan förinställa 50 stationer för FM och AM (tillval) (MW). Innan du börjar ställa in stationer ska du kontrollera att du har vridit ner volymen. 1. Tryck på TUNER/BAND för att välja frekvensen (AM eller FM) som du vill ställa in. 2. Välj en station du vill ställa in genom att trycka på TUN. -/+ (b/b). Automatisk inställning - Tryck på TUN. -/+ (b/b) under mer än 0,5 sekunder. Sökningen avbryts när en station tas emot. Manuell frekvensinställning - TRYCK PÅ TUN. -/+ (b/b) kort och flera gånger. 3. Tryck på PROG./MEMO.. Ett förinställt nummer blinkar i teckenfönstret. 6. Upprepa steg 1 (eller 2) till 5 för att lagra andra stationer. För att radera alla lagrade stationer Tryck och håll ner PROG.

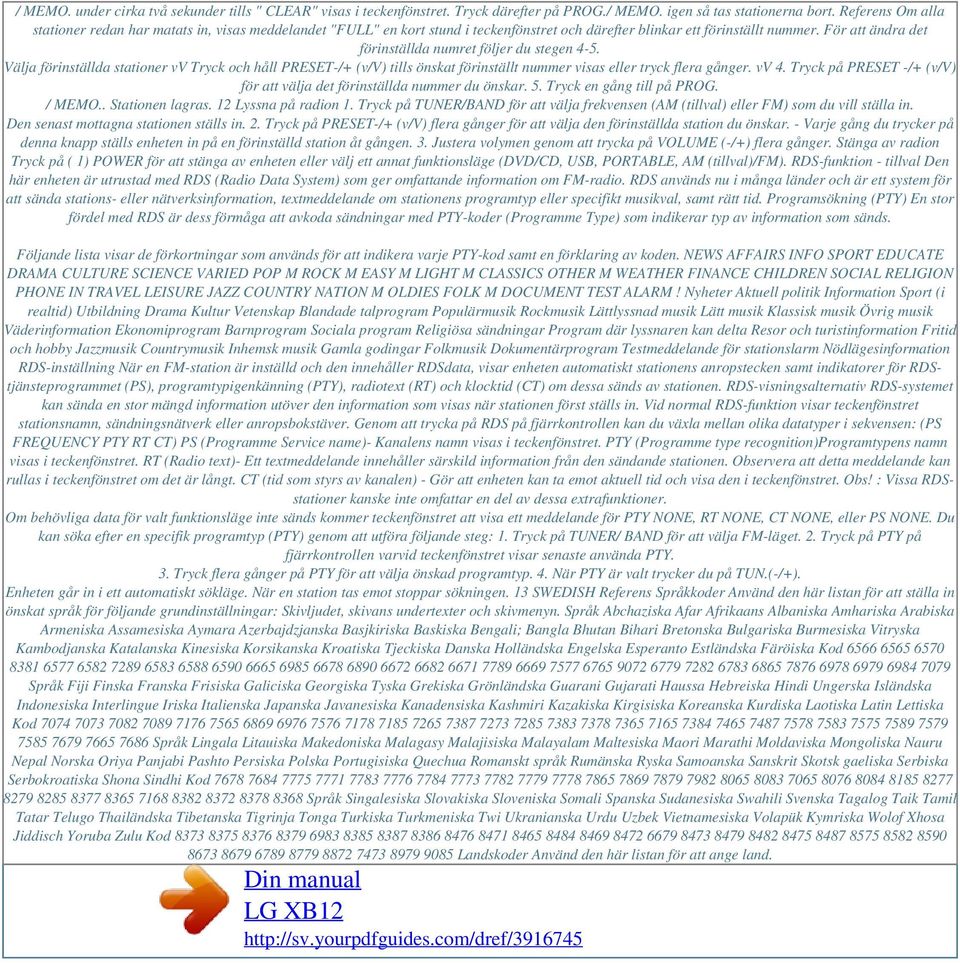

8 / MEMO. under cirka två sekunder tills " CLEAR" visas i teckenfönstret. Tryck därefter på PROG./ MEMO. igen så tas stationerna bort. Referens Om alla stationer redan har matats in, visas meddelandet "FULL" en kort stund i teckenfönstret och därefter blinkar ett förinställt nummer. För att ändra det förinställda numret följer du stegen 4-5. Välja förinställda stationer vv Tryck och håll PRESET-/+ (v/v) tills önskat förinställt nummer visas eller tryck flera gånger. vv 4. Tryck på PRESET -/+ (v/v) för att välja det förinställda nummer du önskar. 5. Tryck en gång till på PROG. / MEMO.. Stationen lagras. 12 Lyssna på radion 1. Tryck på TUNER/BAND för att välja frekvensen (AM (tillval) eller FM) som du vill ställa in. Den senast mottagna stationen ställs in. 2. Tryck på PRESET-/+ (v/v) flera gånger för att välja den förinställda station du önskar. - Varje gång du trycker på denna knapp ställs enheten in på en förinställd station åt gången. 3. Justera volymen genom att trycka på VOLUME (-/+) flera gånger. Stänga av radion Tryck på ( 1) POWER för att stänga av enheten eller välj ett annat funktionsläge (DVD/CD, USB, PORTABLE, AM (tillval)/fm). RDS-funktion - tillval Den här enheten är utrustad med RDS (Radio Data System) som ger omfattande information om FM-radio. RDS används nu i många länder och är ett system för att sända stations- eller nätverksinformation, textmeddelande om stationens programtyp eller specifikt musikval, samt rätt tid. Programsökning (PTY) En stor fördel med RDS är dess förmåga att avkoda sändningar med PTY-koder (Programme Type) som indikerar typ av information som sänds. Följande lista visar de förkortningar som används för att indikera varje PTY-kod samt en förklaring av koden. NEWS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT TEST ALARM! Nyheter Aktuell politik Information Sport (i realtid) Utbildning Drama Kultur Vetenskap Blandade talprogram Populärmusik Rockmusik Lättlyssnad musik Lätt musik Klassisk musik Övrig musik Väderinformation Ekonomiprogram Barnprogram Sociala program Religiösa sändningar Program där lyssnaren kan delta Resor och turistinformation Fritid och hobby Jazzmusik Countrymusik Inhemsk musik Gamla godingar Folkmusik Dokumentärprogram Testmeddelande för stationslarm Nödlägesinformation RDS-inställning När en FM-station är inställd och den innehåller RDSdata, visar enheten automatiskt stationens anropstecken samt indikatorer för RDStjänsteprogrammet (PS), programtypigenkänning (PTY), radiotext (RT) och klocktid (CT) om dessa sänds av stationen. RDS-visningsalternativ RDS-systemet kan sända en stor mängd information utöver den information som visas när stationen först ställs in. Vid normal RDS-funktion visar teckenfönstret stationsnamn, sändningsnätverk eller anropsbokstäver. Genom att trycka på RDS på fjärrkontrollen kan du växla mellan olika datatyper i sekvensen: (PS FREQUENCY PTY RT CT) PS (Programme Service name)- Kanalens namn visas i teckenfönstret. PTY (Programme type recognition)programtypens namn visas i teckenfönstret. RT (Radio text)- Ett textmeddelande innehåller särskild information från den sändande stationen. Observera att detta meddelande kan rullas i teckenfönstret om det är långt. CT (tid som styrs av kanalen) - Gör att enheten kan ta emot aktuell tid och visa den i teckenfönstret. Obs! : Vissa RDSstationer kanske inte omfattar en del av dessa extrafunktioner. Om behövliga data för valt funktionsläge inte sänds kommer teckenfönstret att visa ett meddelande för PTY NONE, RT NONE, CT NONE, eller PS NONE. Du kan söka efter en specifik programtyp (PTY) genom att utföra följande steg: 1. Tryck på TUNER/ BAND för att välja FM-läget. 2. Tryck på PTY på fjärrkontrollen varvid teckenfönstret visar senaste använda PTY. 3. Tryck flera gånger på PTY för att välja önskad programtyp. 4. När PTY är valt trycker du på TUN.(-/+). Enheten går in i ett automatiskt sökläge. När en station tas emot stoppar sökningen. 13 SWEDISH Referens Språkkoder Använd den här listan för att ställa in önskat språk för följande grundinställningar: Skivljudet, skivans undertexter och skivmenyn. Språk Abchaziska Afar Afrikaans Albaniska Amhariska Arabiska Armeniska Assamesiska Aymara Azerbajdzjanska Basjkiriska Baskiska Bengali; Bangla Bhutan Bihari Bretonska Bulgariska Burmesiska Vitryska Kambodjanska Katalanska Kinesiska Korsikanska Kroatiska Tjeckiska Danska Holländska Engelska Esperanto Estländska Färöiska Kod Språk Fiji Finska Franska Frisiska Galiciska Georgiska Tyska Grekiska Grönländska Guarani Gujarati Haussa Hebreiska Hindi Ungerska Isländska Indonesiska Interlingue Iriska Italienska Japanska Javanesiska Kanadensiska Kashmiri Kazakiska Kirgisiska Koreanska Kurdiska Laotiska Latin Lettiska Kod Språk Lingala Litauiska Makedoniska Malagasy Malajisiska Malayalam Maltesiska Maori Marathi Moldaviska Mongoliska Nauru Nepal Norska Oriya Panjabi Pashto Persiska Polska Portugisiska Quechua Romanskt språk Rumänska Ryska Samoanska Sanskrit Skotsk gaeliska Serbiska Serbokroatiska Shona Sindhi Kod Språk Singalesiska Slovakiska Sloveniska Somali Spanska Sudanesiska Swahili Svenska Tagalog Taik Tamil Tatar Telugo Thailändska Tibetanska Tigrinja Tonga Turkiska Turkmeniska Twi Ukranianska Urdu Uzbek Vietnamesiska Volapük Kymriska Wolof Xhosa Jiddisch Yoruba Zulu Kod Landskoder Använd den här listan för att ange land.

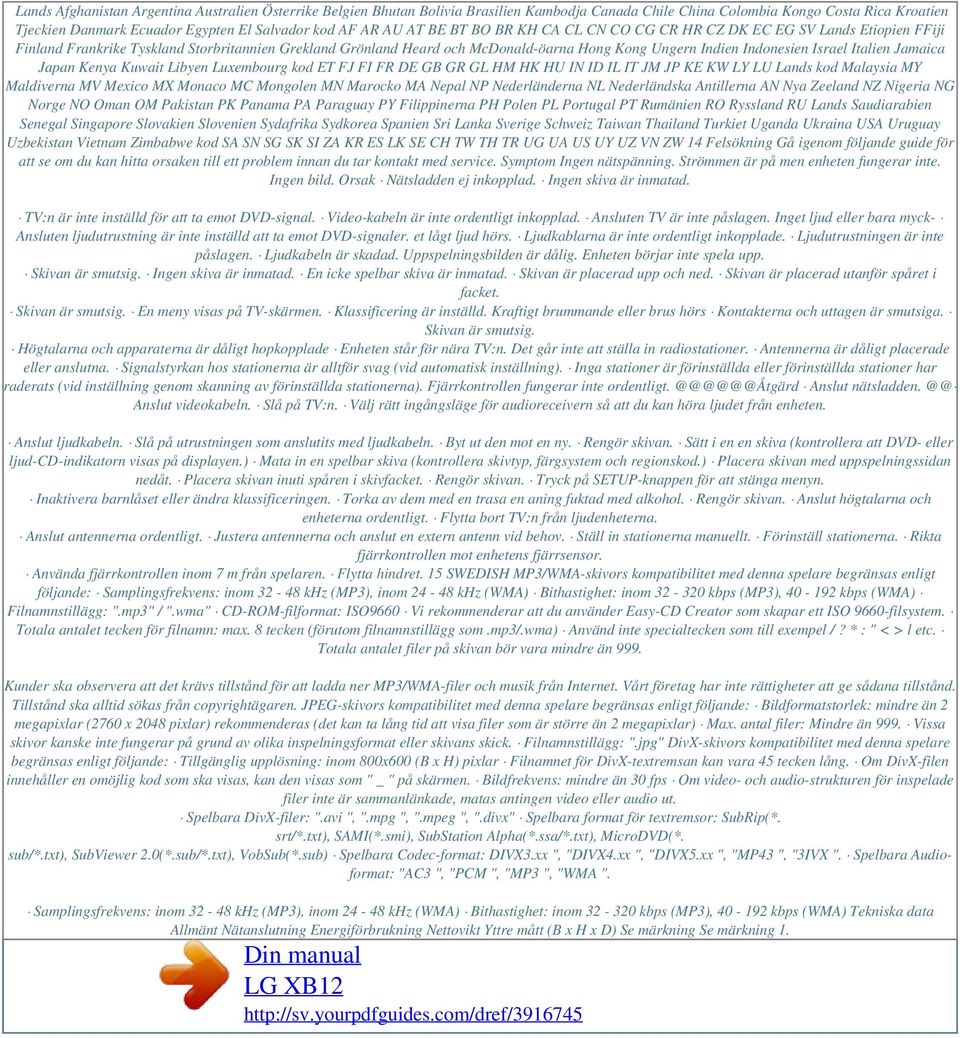

9 Lands Afghanistan Argentina Australien Österrike Belgien Bhutan Bolivia Brasilien Kambodja Canada Chile China Colombia Kongo Costa Rica Kroatien Tjeckien Danmark Ecuador Egypten El Salvador kod AF AR AU AT BE BT BO BR KH CA CL CN CO CG CR HR CZ DK EC EG SV Lands Etiopien FFiji Finland Frankrike Tyskland Storbritannien Grekland Grönland Heard och McDonald-öarna Hong Kong Ungern Indien Indonesien Israel Italien Jamaica Japan Kenya Kuwait Libyen Luxembourg kod ET FJ FI FR DE GB GR GL HM HK HU IN ID IL IT JM JP KE KW LY LU Lands kod Malaysia MY Maldiverna MV Mexico MX Monaco MC Mongolen MN Marocko MA Nepal NP Nederländerna NL Nederländska Antillerna AN Nya Zeeland NZ Nigeria NG Norge NO Oman OM Pakistan PK Panama PA Paraguay PY Filippinerna PH Polen PL Portugal PT Rumänien RO Ryssland RU Lands Saudiarabien Senegal Singapore Slovakien Slovenien Sydafrika Sydkorea Spanien Sri Lanka Sverige Schweiz Taiwan Thailand Turkiet Uganda Ukraina USA Uruguay Uzbekistan Vietnam Zimbabwe kod SA SN SG SK SI ZA KR ES LK SE CH TW TH TR UG UA US UY UZ VN ZW 14 Felsökning Gå igenom följande guide för att se om du kan hitta orsaken till ett problem innan du tar kontakt med service. Symptom Ingen nätspänning. Strömmen är på men enheten fungerar inte. Ingen bild. Orsak Nätsladden ej inkopplad. Ingen skiva är inmatad. TV:n är inte inställd för att ta emot DVD-signal. Video-kabeln är inte ordentligt inkopplad. Ansluten TV är inte påslagen. Inget ljud eller bara myck- Ansluten ljudutrustning är inte inställd att ta emot DVD-signaler. et lågt ljud hörs. Ljudkablarna är inte ordentligt inkopplade. Ljudutrustningen är inte påslagen. Ljudkabeln är skadad. Uppspelningsbilden är dålig. Enheten börjar inte spela upp. Skivan är smutsig. Ingen skiva är inmatad. En icke spelbar skiva är inmatad. Skivan är placerad upp och ned. Skivan är placerad utanför spåret i facket. Skivan är smutsig. En meny visas på TV-skärmen. Klassificering är inställd. Kraftigt brummande eller brus hörs Kontakterna och uttagen är smutsiga. Skivan är smutsig. Högtalarna och apparaterna är dåligt hopkopplade Enheten står för nära TV:n. Det går inte att ställa in radiostationer. Antennerna är dåligt placerade eller anslutna. Signalstyrkan hos stationerna är alltför svag (vid automatisk inställning). Inga stationer är förinställda eller förinställda stationer har raderats (vid inställning genom skanning av förinställda stationerna). Fjärrkontrollen fungerar inte Anslut Anslut videokabeln. Slå på TV:n. Välj rätt ingångsläge för audioreceivern så att du kan höra ljudet från enheten. Anslut ljudkabeln. Slå på utrustningen som anslutits med ljudkabeln. Byt ut den mot en ny. Rengör skivan. Sätt i en en skiva (kontrollera att DVD- eller ljud-cd-indikatorn visas på displayen.) Mata in en spelbar skiva (kontrollera skivtyp, färgsystem och regionskod.) Placera skivan med uppspelningssidan nedåt. Placera skivan inuti spåren i skivfacket. Rengör skivan. Tryck på SETUP-knappen för att stänga menyn. Inaktivera barnlåset eller ändra klassificeringen. Torka av dem med en trasa en aning fuktad med alkohol. Rengör skivan. Anslut högtalarna och enheterna ordentligt. Flytta bort TV:n från ljudenheterna. Anslut antennerna ordentligt. Justera antennerna och anslut en extern antenn vid behov. Ställ in stationerna manuellt. Förinställ stationerna. Rikta fjärrkontrollen mot enhetens fjärrsensor. Använda fjärrkontrollen inom 7 m från spelaren. Flytta hindret. 15 SWEDISH MP3/WMA-skivors kompatibilitet med denna spelare begränsas enligt följande: Samplingsfrekvens: inom khz (MP3), inom khz (WMA) Bithastighet: inom kbps (MP3), kbps (WMA) Filnamnstillägg: ".mp3" / ".wma" CD-ROM-filformat: ISO9660 Vi rekommenderar att du använder Easy-CD Creator som skapar ett ISO 9660-filsystem. Totala antalet tecken för filnamn: max. 8 tecken (förutom filnamnstillägg som.mp3/.wma) Använd inte specialtecken som till exempel /? * : " < > l etc. Totala antalet filer på skivan bör vara mindre än 999. Kunder ska observera att det krävs tillstånd för att ladda ner MP3/WMA-filer och musik från Internet. Vårt företag har inte rättigheter att ge sådana tillstånd. Tillstånd ska alltid sökas från copyrightägaren. JPEG-skivors kompatibilitet med denna spelare begränsas enligt följande: Bildformatstorlek: mindre än 2 megapixlar (2760 x 2048 pixlar) rekommenderas (det kan ta lång tid att visa filer som är större än 2 megapixlar) Max. antal filer: Mindre än 999. Vissa skivor kanske inte fungerar på grund av olika inspelningsformat eller skivans skick. Filnamnstillägg: ".jpg" DivX-skivors kompatibilitet med denna spelare begränsas enligt följande: Tillgänglig upplösning: inom 800x600 (B x H) pixlar Filnamnet för DivX-textremsan kan vara 45 tecken lång. Om DivX-filen innehåller en omöjlig kod som ska visas, kan den visas som " _ " på skärmen. Bildfrekvens: mindre än 30 fps Om video- och audio-strukturen för inspelade filer inte är sammanlänkade, matas antingen video eller audio ut. Spelbara DivX-filer: ".avi ", ".mpg ", ".mpeg ", ".divx" Spelbara format för textremsor: SubRip(*. srt/*.txt), SAMI(*.smi), SubStation Alpha(*.ssa/*.txt), MicroDVD(*. sub/*.txt), SubViewer 2.0(*.sub/*.txt), VobSub(*.sub) Spelbara Codec-format: DIVX3.xx ", "DIVX4.xx ", "DIVX5.xx ", "MP43 ", "3IVX ". Spelbara Audioformat: "AC3 ", "PCM ", "MP3 ", "WMA ". Samplingsfrekvens: inom khz (MP3), inom khz (WMA) Bithastighet: inom kbps (MP3), kbps (WMA) Tekniska data Allmänt Nätanslutning Energiförbrukning Nettovikt Yttre mått (B x H x D) Se märkning Se märkning 1.

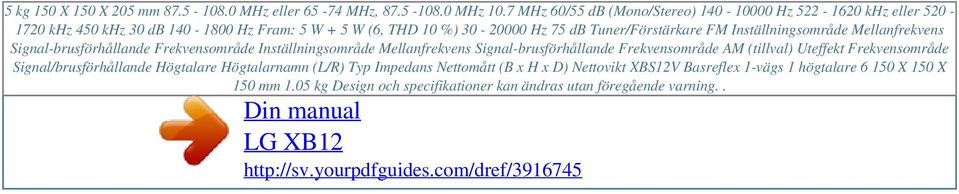

10 Powered by TCPDF ( 5 kg 150 X 150 X 205 mm MHz eller MHz, MHz 10.7 MHz 60/55 db (Mono/Stereo) Hz khz eller khz 450 khz 30 db Hz Fram: 5 W + 5 W (6, THD 10 %) Hz 75 db Tuner/Förstärkare FM Inställningsområde Mellanfrekvens Signal-brusförhållande Frekvensområde Inställningsområde Mellanfrekvens Signal-brusförhållande Frekvensområde AM (tillval) Uteffekt Frekvensområde Signal/brusförhållande Högtalare Högtalarnamn (L/R) Typ Impedans Nettomått (B x H x D) Nettovikt XBS12V Basreflex 1-vägs 1 högtalare X 150 X 150 mm 1.05 kg Design och specifikationer kan ändras utan föregående varning..
