1 TPE Spirit Panel -elementhantering 1/218

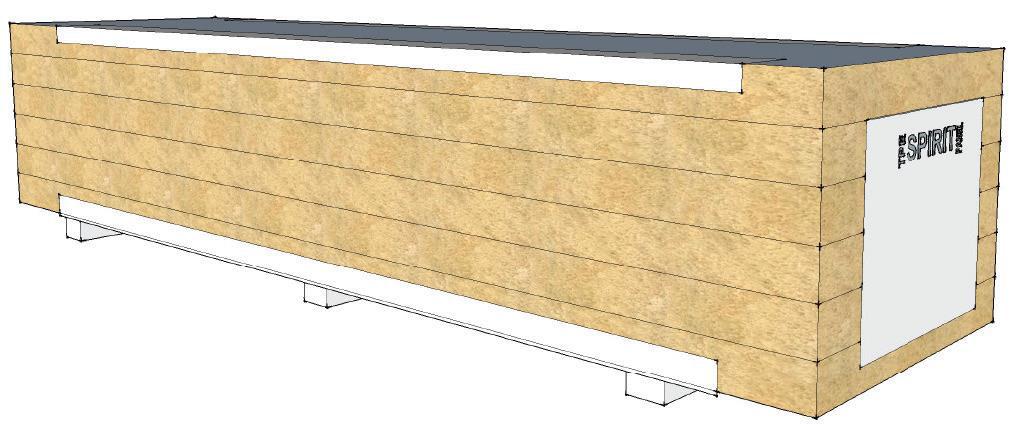

2 TPE Spirit Panel ELEMENTHANTERNG Vid hantering och montering av TPE Spirit-element måste försiktighet iakttas eftersom elementytan är känslig för repor. Elementets ytskikt skyddas dock av en tunn plastfilm. Det är enklare att avlägsna skyddsfilmen först efter monteringen. Elementets ullkärna måste skyddas mot snö och regn. TRANSPORT OCH LOSSNNG Elementen transporteras vanligtvis till byggarbetsplatserna med lastbilar. nnan lastningen kontrolleras och säkerställs skicket på transportfordonets flak och dess kantkonstruktioner. Spikar och andra vassa föremål kan lätt skada elementen i samband med transport, lastning och lossning. Transportfordonets flak skall vara tillräckligt lång. Elementförpackningarna kan vara upp till 12 m långa och förpackningen får överstiga flakets bakkant med högst 1,5 m. Förpackningarna kan tranporteras i två lager. Föraren måste säkerställa att elementlasten är ordentligt förankrad. Den rekommenderade flakbredden för elementtransporter är 2,5 m, varpå det får plats 2 elementförpackningar brevid varandra. Linorna som används för att förankra förpackningarna måste ha en bredd på minst 5 mm. Antalet linor beror på längden på förpackningarna. Vi rekommenderar att linor används med ca två meters mellanrum. Det måste alltid finnas kantskydd mellan linan och elementet för att undvika skador på kanterna. Om det finns lister eller stommar med i samma transport ska dom förankras med separata linor. FÖRPACKNNG Elementen är packade i kollin med EPS-plattform och lindas med krympfilm. Kollinas maximalmått är 12 m x 1,23 m x 1,3 m. Med bra planering av kollina uppnår man bra effektivitet vid byggplatsen. fall det packas element av olika längd i samma transport / förpackning, placeras de kortaste elementen längst upp. Kortare element än,91 m levereras som ett element och dessa måste innan montering delas på plats. Element av samma färg packas i samma kolli och med hjälp av kollinumret är det enkelt att hitta rätt förpackning på byggarbetsplatsen. Figuren nedan visar standardförpackningen av elementen. Övriga typer av förpackningar måste alltid avtalas separat vid beställning. Antalet element i ett paket varierar beroende på elementets tjocklek: TSP1 12 st / kolli Krympfilm Kantskydd TSP12 1 st / kolli TSP15 8 st / kolli TSP175 7 st / kolli TSP2 6 st / kolli TSP24 5 st / kolli Lyftchassi TSP3 4 st / kolli Kantskydd (vid behov) EPS-chassi

3 TPE Spirit Panel HANTERNG AV ELEMENT MOTTAGNNG OCH AVLASTNNG Vid mottagning leveransen, kontrollera först både elementens antal och skick. Om måtten inte överensstämmer med det som anges i förpackningslistan eller om transportskador har uppstått, kontakta genast kontaktpersonen för TPE Spirit. Elementkollina lastas av en åt gången med gaffeltruck eller lyftkran. Vid avlastning med gaffeltruck placeras gafflarna under förpackningen mellan tvärsstöden. Var försiktig så att elementen inte skadas. Vid avlastning med lyftkran måste dubbla lyftlinor användas. För att undvika skador är det bra att lägga brädor mellan lyflinorna och det undre elementet (OBS! Brädorna ska vara lika långa som bredden på det nedre elementet). Kontrollera alltid även skicket på lyftlinorna innan du lyfter.

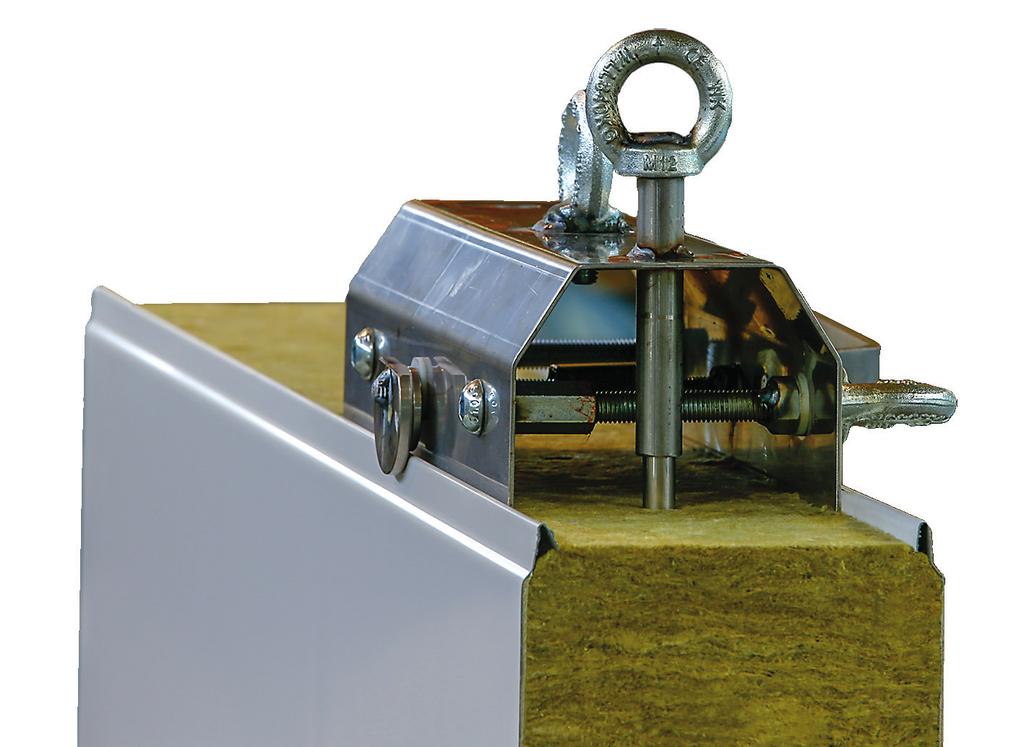

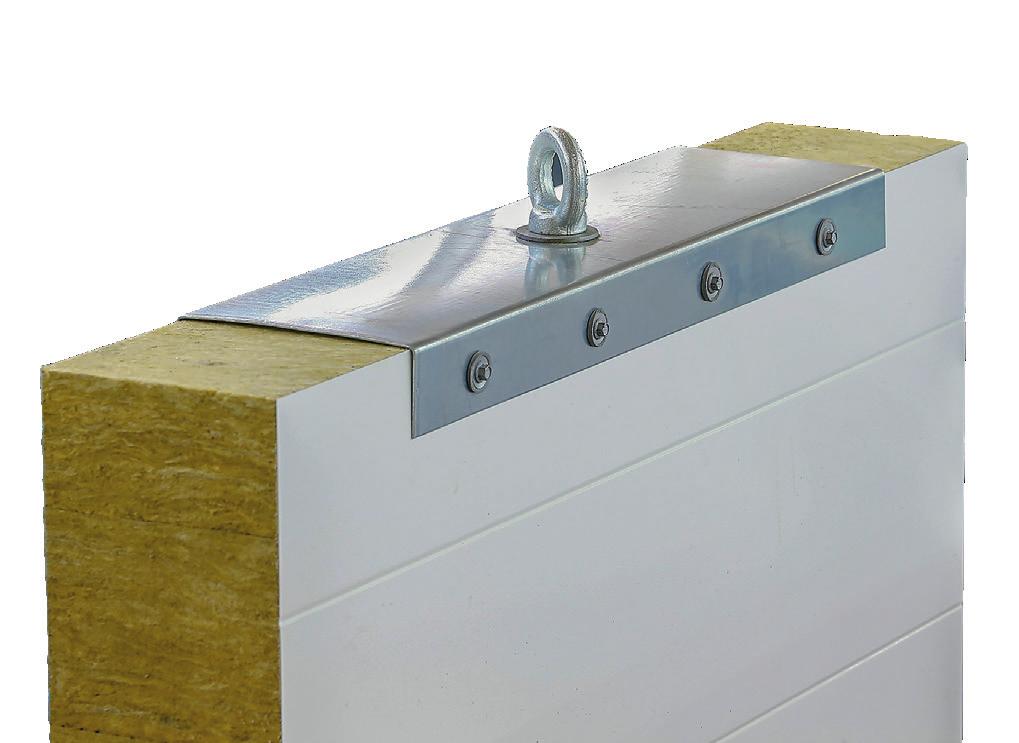

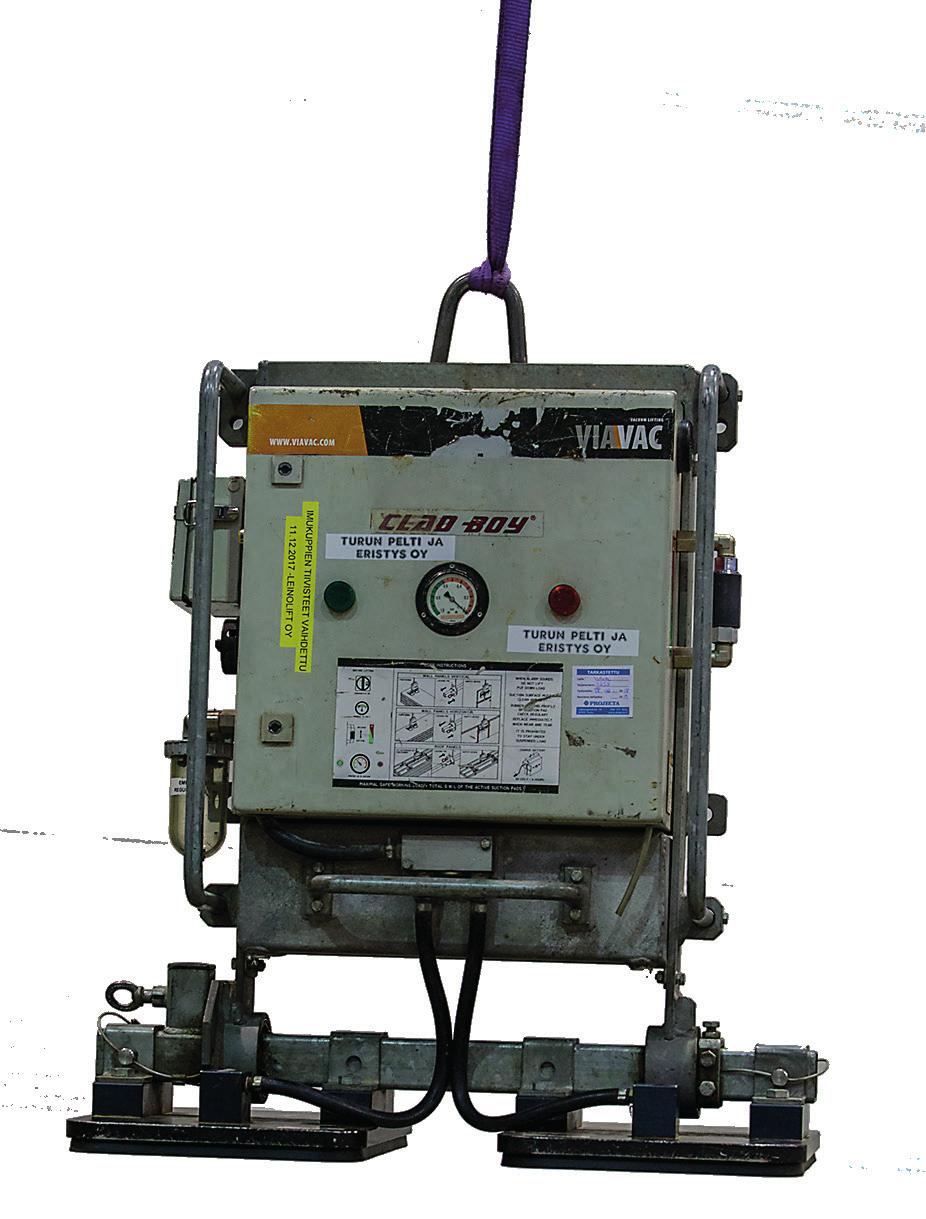

4 TPE Spirit Panel HANTERNG AV ELEMENT DELNNG OCH ÖPPNNGAR Delningar av, och/eller öppningar i element måste göras med lämpliga tiger- eller sticksågar. Långa sågningar bör göras med cirkelsåg. Vi rekommenderar inte att skära element med vinkelslipmaskin eftersom det mycket varma metallspånet kan skada elementets beläggning. Borsta alltid bort metallspånresterna efter sågningen för att undvika främjning av korrosion. TSP-LYFTEN Vid lyftning av element bör du använda TSP lyftar. Dessa kan hyras separat från TPE Spirit. Lyftar finns tillgängliga för alla elementtyper och för delade element finns det en speciallyft. För lyft av mellanväggselement kan även en vakuumlyft (sugkoppslyft) användas. Dessa kan också hyras från TPE Spirit. Spontlyft Lyft för delade element Vakuumlyft (sugkoppslyft)

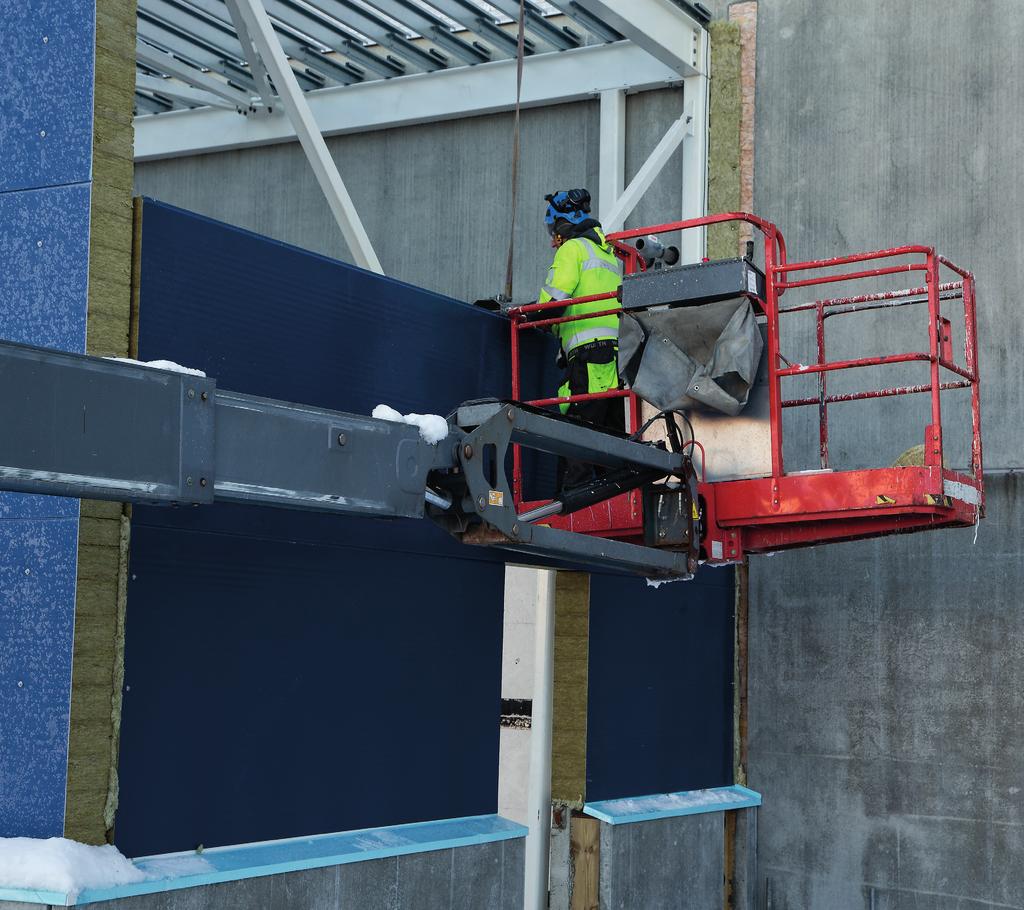

5 TPE Spirit Panel MONTERNG AV ELEMENT MONTERNG nfästningar, lister, profiler, tätningar och lyftanordningar (spont- och vakuum) utgör en helhet där monteringen av elementen görs i enlighet med allmänt accepterade krav. Korrekt montering är en förutsättning för att elementväggen uppfyller kraven för täthet, värmeisolering och utseende. TPE SPRT PANEL-element monteras antingen horisontellt eller vertikalt. Ytterväggarna har i honsponten en fabriksmonterad TPE (Thermoplastic Elastomer) tätningslista. Vid behov kan tätningen förbättras genom att försegling av fogen/sömmen (fogmassa/kitt). 1 ' -- i - -, i LD LD N L _J!SPRT TPE SPRT OY TEHDASTE SOMERO PVM ELEMENTT L TOS PYSTYLEKKAUS D-1 PERAATEKUVA KUVA STA El SAA MTOTTAA TPE SPRT OY ' Ko PONT KELLETTY

6 TPE Spirit Panel MONTERNG AV ELEMENT HORSONTELL MONTERNG Monteringen utförs enligt ritningarna. Lämpligast är att börja i ett hörn så att hansponten syns uppåt. Kontrollera innan monteringen att elementet sitter rakt. Börja med att montera sockelremsan på sockeln och klistra tätningslistan på pelaren. i TPE SPRT TVSTE TERM ORAN KA ERSTEKASTA SOKKELLSTA oqo _J YLESET OHJEET TERMORANGAN/SOKKELKSKON JA PANELN VALi TVSTETAAN VLLALLA. PANELN ETASYYS SOKKELBETONN -15 MM. RAKENNEYKSTYSKOHDAT JA KAADOT RAKENNESUUNN TTELJAN M UKAAN.!SPRT TPE SPRT OY TEHDASTE SOMERO PVM SOKKEL PYSTYLEKKAUS D-1 PERAATEKUVA KUVASTA El SAA MTOTTAA TPE SPRT OY, KOPONT KELLETTY På sockelremsan monteras en sockelskena. Ett mellanrum på ca 7 mm ska lämnas mellan sockelskenan och pelaren där elementets honspont monteras. När sockelskenan rakhet har kontrollerats, fästs den på sockeln (till exempel på betongsockel med spike förankring). På sockelskenan läggs isoleringsull och på skenkanten monteras en sockellista. (se detaljritningen) En lämplig överlappning av listerna är ca 5 mm. Därefter placeras det översta elementet, dvs det element som monteringen börjar med, på plats. Kontrollera att elementet sitter rakt och fäst sedan element i pelaren (kk 3). När det första elementet är förankrat fortsätter du att montera elementen i enlighet med monteringsritningarna. Ett mellanrum på ca 2-4 mm lämnas i de vertikala elementfogarna i enlighet med detaljritningarna. Mellanrummet fylls med mjuk ull. På fogen /sömmen klistras en väderbeständig självhäftande tätningstejp. Vid behov kan den horisontella fogen/sömmen förseglas.

7 TPE Spirit Panel MONTERNG AV ELEMENT MELLANVÄGGAR OCH VERTKAL MONTERNG Mellanväggarna är monterade antingen horisontellt eller vertikalt. Följ alltid detaljritningarna och, i tillämpliga fall, monteringsanvisningarna för Spirit Panel-elementen. Vi rekommenderar att ni använder en vakuumlyft (sugkoppslyft) för lyft av långa mellanväggselement. NFÄSTNNG / FÖRANKRNG Elementen kan infästas med fästskruvar, inslagsdon mm. Det vanligaste sättet att förankra ett element är att skruva rakt igenom ända in i stommen. nfästningens minmiavstånd ifrån kanten är 3 mm. Vid infästningen måste ta hänsyn till bredden på stödytan, som vid elementets ände måste vara minst 5 mm. nfästningarna väljs utifrån stödets material, tjocklek och förhållanden, och infästena är också dimensionerade med hänsyn till byggnadens krav såsom belastning och hur den fungerar i ett explosions- eller brandläge osv. nfästningarna får inte dras åt för hårt så att det inte bildas veck, bucklor eller andra märken. nfästningen är lagom åtdragen när tätningsmassan är något utklämd men utan att det blir bucklor i plåten. LSTER OCH VÄGGENS FNSH Elementens fogar och och hörn täcks alltid av lister. TPE tillhandahåller standard- och speciallister för alla objekt. nformation om standardlister hittar du på TPE Spirits webbsidor. Listernas rekommenderade överlappning är ca 5 mm.
