StyleView SV41 Vagn för elektroniska patientjournaler med LCD-arm.

Transkript

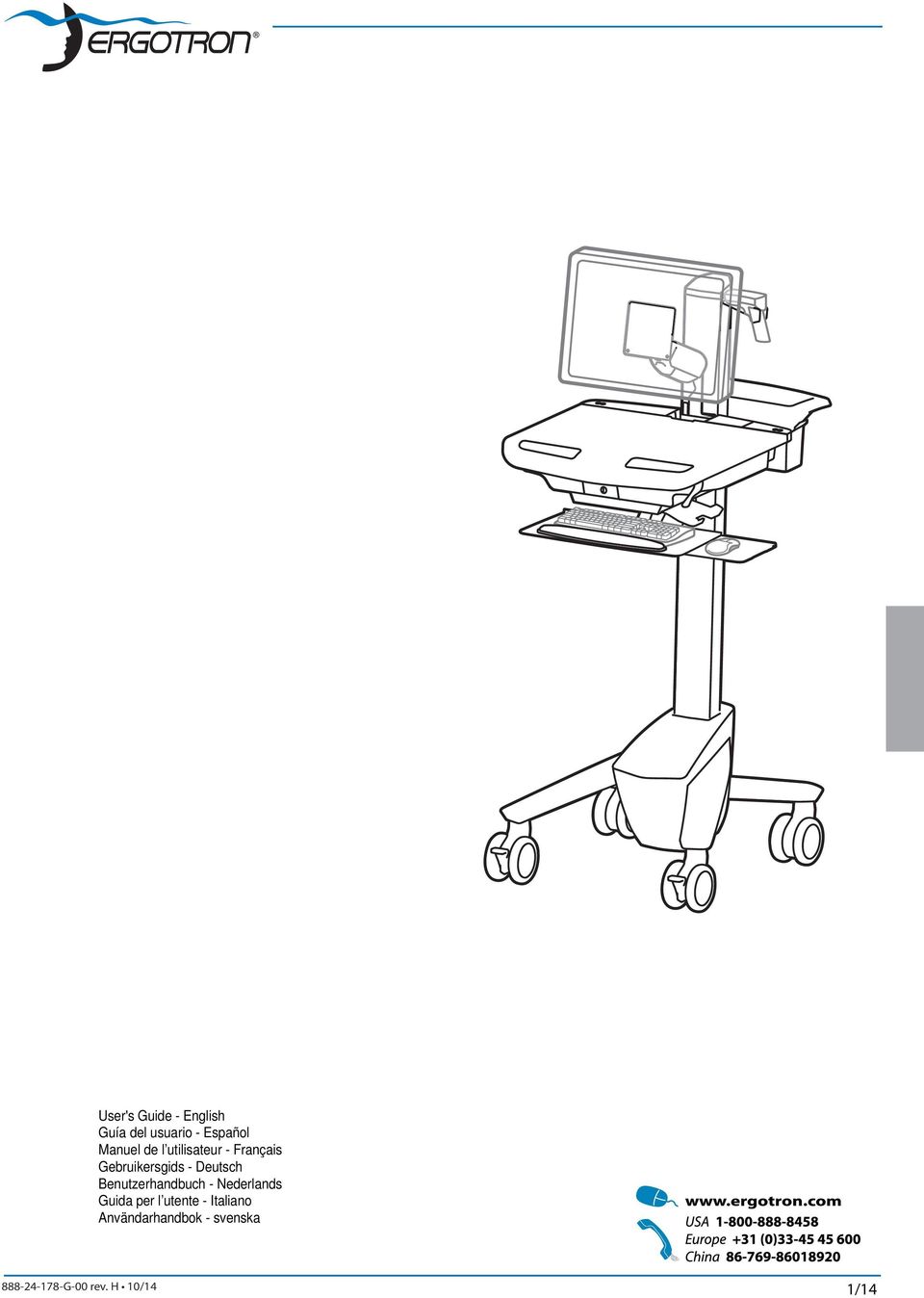

1 Användarhandledning StyleView SV4 Vagn för elektroniska patientjournaler med LCD-arm. Funktioner och specifikationer... 3 Uppställning Justering Ergonomi... Underhåll och säkerhet Dimensioner... 4 För lokala kundtjänstnummer, gå till: De senaste versionerna av installationshandledningen och nedladdning av programvaran för StyleLink fi nns på: User's Guide - English Guía del usuario - Español Manuel de l utilisateur - Français Geruikersgids - Deutsch Benutzerhanduch - Nederlands Guida per l utente - Italiano Användarhandok - svenska G-00 rev. H 0/4 /4

2 VARNING 4mm (9/6 ) 0 C 50 F 9 C 86 F -0 C - 4 F 50 C F 5-95% rh 5-95% rh FARA FÖR SAMMANSTÖTNING! Rörliga delar kan orsaka kross- och skärskador. Minimera lyftspänning INNAN du: Så här minimerar lyftspänning. Sänk aretsytan till sitt lägsta läge.. Vrid justeringsmuttern upptill på risern moturs så långt det går (40-60 varv kan krävas till justeringen) person- eller materialskada! Mer information och instruktioner finns i produkthandledningen på eller genom att kontakta Ergotrons kundtjänst på I drift Vid förvaring Den här digitala enheten av klass A uppfyller kraven enligt kanadensiska ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. FCC-meddelande om överensstämmelse Den här produkten har testats och efunnits uppfylla gränserna för digitala enheter av klass, i enlighet med paragraf 5 i FCC-reglerna. De här gränserna är avsedda att ge skäligt skydd mot skadliga störningar när utrustningen används i en kommersiell miljö. Utrustningen genererar, använder och kan avge radiofrekvent energi och, om den inte är installerad i enlighet med ruksanvisningen, kan orsaka skadliga störningar på radiokommunikation. Användningen av den här utrustningen i ostadsområden kommer sannolikt att orsaka skadliga störningar och i så fall åligger det användaren att rätta till störningarna på egen ekostnad. Ändringar eller modifieringar som inte uttryckligen godkänts av Ergotron, Inc. kan ogiltigförklara användarens rätt att använda utrustningen. Kontakta Ergotron för fullständig information om EMC-kompatiilitet. Komponenter 3 A M4 x 5mm x 4x x B x Verktyg som ehövs 4mm (9/6") 4 4x M4 x 0mm x 8x M4 x 0mm 5 x M3.5 x 6mm 6 4x M4 x 8mm 7 5mm 3mm 8 9 M4 x 8mm x M4 x mm / G-00 rev. H 0/4

3 Funktioner och specifikationer / a 3. Den höjdjusterara LCD-hållaren förinder LCD-skärmar eller talet PC:er med ett monteringsgränssnitt på 75 x 75 mm eller 00 x 00 mm. Aretsyta a. Blocco e rilascio della superficie di lavoro 3. Conservazione sicura del laptop, di Thin Client o di CPU 4. Främre handtag 5. Broms för höjdjustering 6. USB-hu för anslutning av USB-kalar för tangentord och mus 7. Tangentordsskivan kan dras ut och lutas och medger mushantering med höger eller vänster hand med vidhängande mushållare 8. Tangentordselysning under främre handtaget 9. Ljusknapp för tangentord 0. Kaelhantering och förvaring för lös kael och nätadaptrar. Förvaringskorg och akre handtag. Låsara hjul fram 3. Kort för snareferens 4. Hållare för scanner 5. Antimikroisk eläggning på aretsyta och handledsstöd Viktkapacitet 0" (508 mm) 7" (78 mm) 60 5 <4 ls (6.4 kg) 0 ls (0 kg) Öppen aretsyta <5 ls (.3 kg) Stängd aretsyta <3 ls (5.9 kg) Fack för ärar dator 80 <3 ls (.4 kg) 80 CAUTION: If the comined LCD and CPU weight is greater than 7 ls (, kg) then the CPU must e mounted to the rear of the cart using the Universal CPU Holder accessory (ordered separately) G-00 rev. H 0/4 3/4

4 Uppställning Lossa på romsen för att flytta risern. VAR AKTSAM! Släpp romsklaffen helt innan du höjer eller sänker vagnen. Produkten kan skadas om man höjer eller sänker vagnen med romsen delvist frisläppt. a 40" (06 mm) x M3.5 x 6mm 4/ G-00 rev. H 0/4

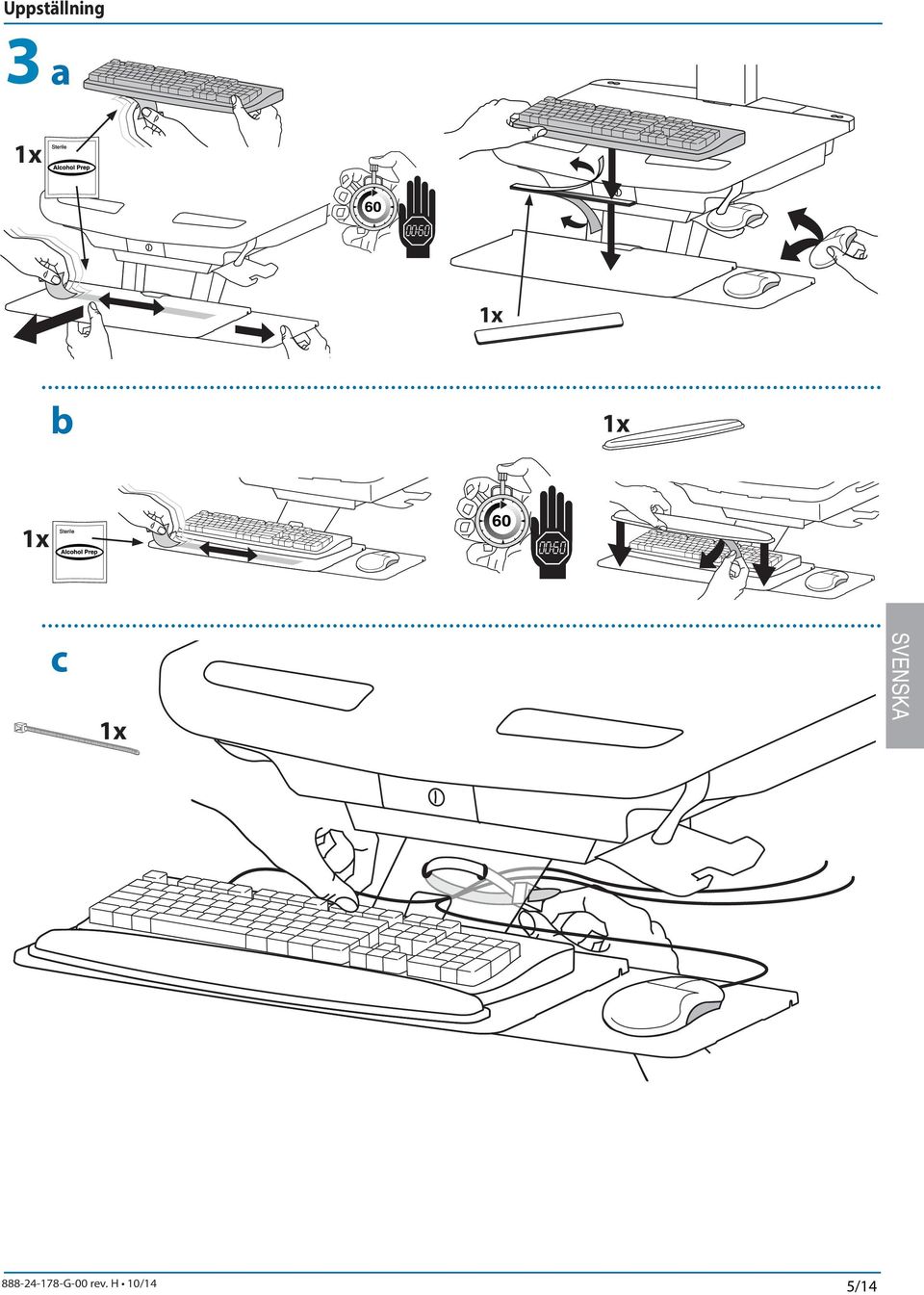

5 Uppställning 3 a c G-00 rev. H 0/4 5/4

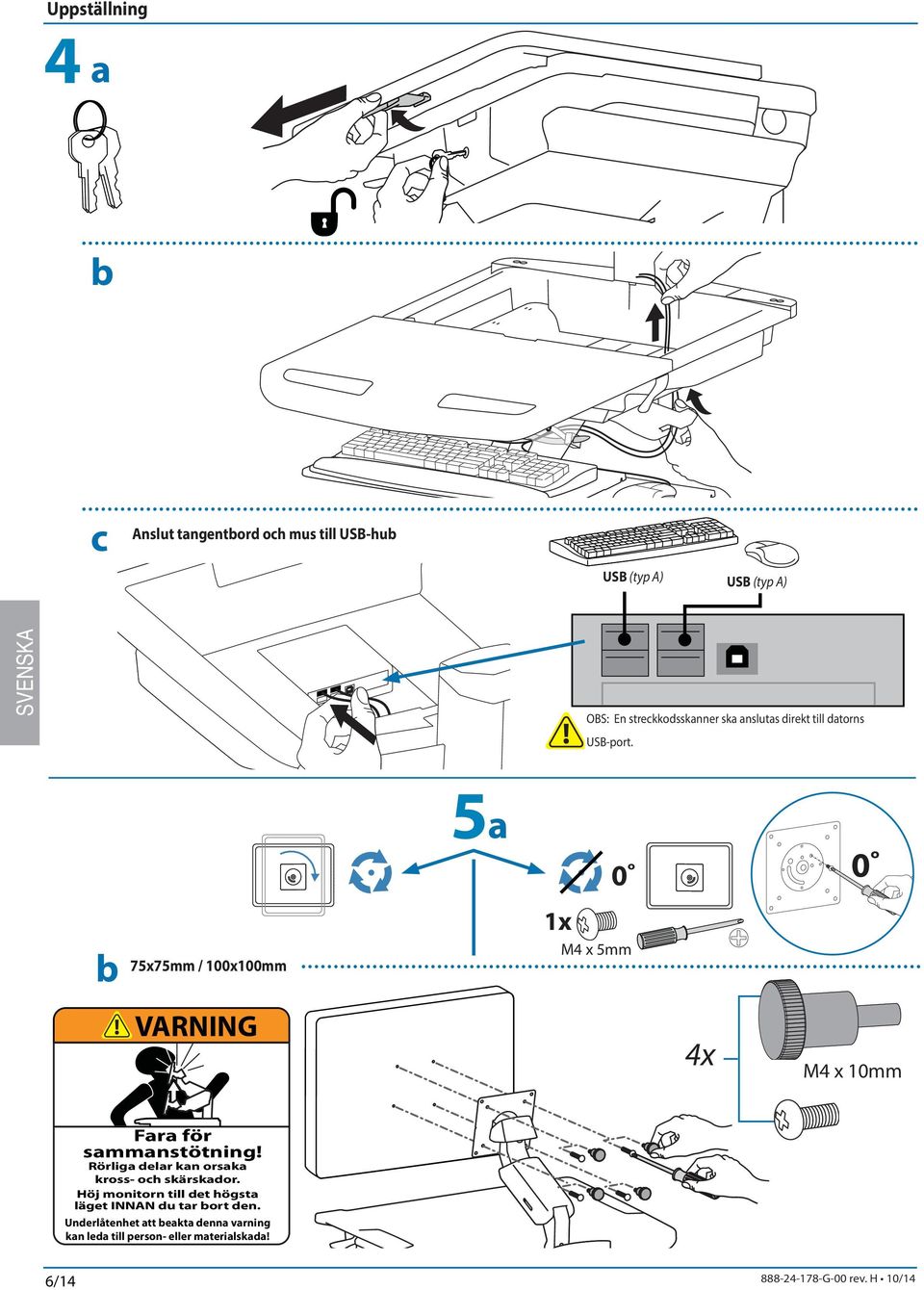

6 Uppställning 4 a c Anslut tangentord och mus till USB-hu USB (typ A) USB (typ A) OBS: En streckkodsskanner ska anslutas direkt till datorns USB-port. 75x75mm / 00x00mm VARNING 5a 0 M4 x 5mm 4x 0 M4 x 0mm Fara för sammanstötning! Rörliga delar kan orsaka kross- och skärskador. Höj monitorn till det högsta läget INNAN du tar ort den. Underlåtenhet att eakta denna varning kan leda till person- eller materialskada! 6/ G-00 rev. H 0/4

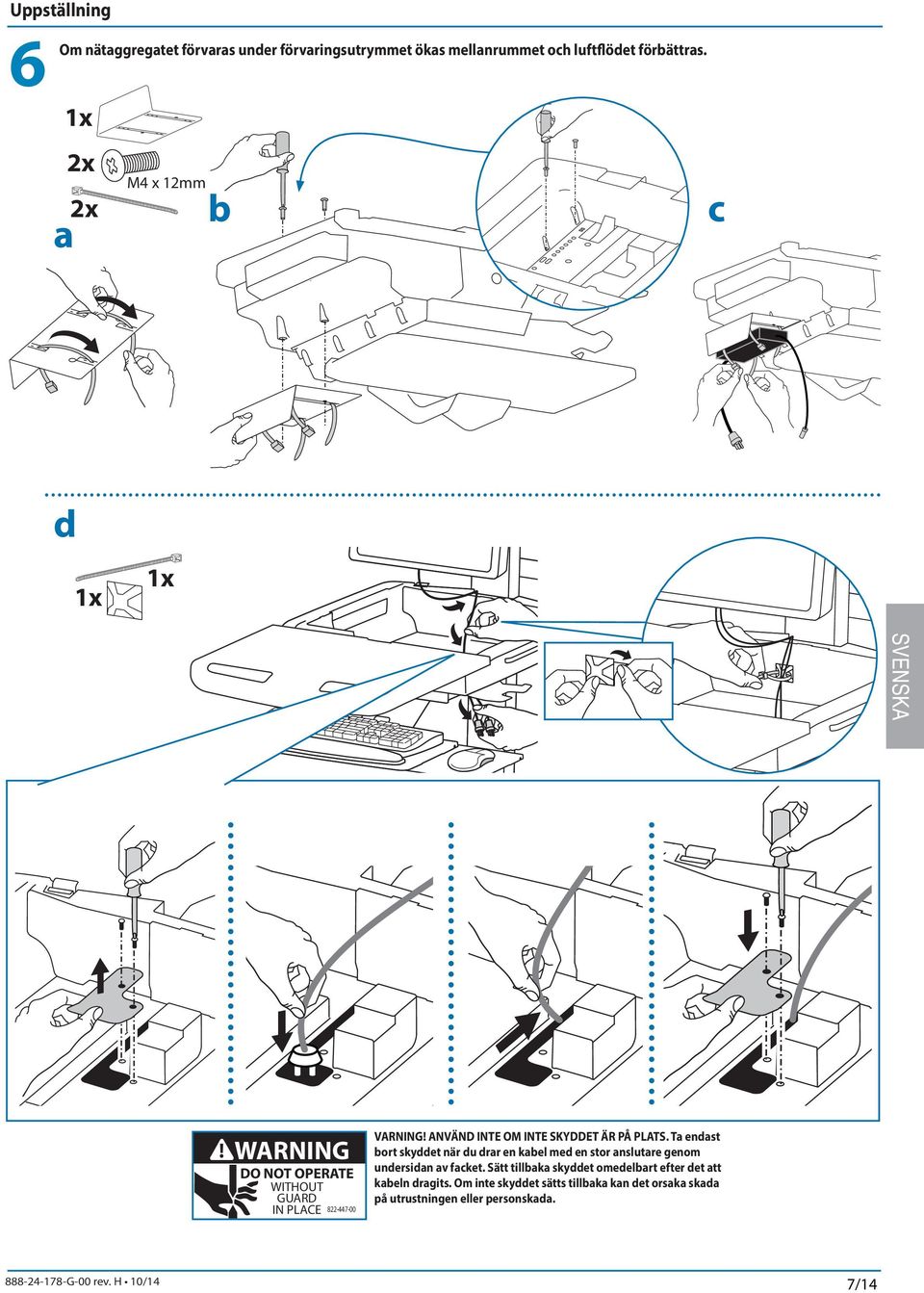

7 Uppställning 6 Om nätaggregatet förvaras under förvaringsutrymmet ökas mellanrummet och luftflödet förättras. x a x M4 x mm c d WARNING DO NOT OPERATE WITHOUT GUARD IN PLACE VARNING! ANVÄND INTE OM INTE SKYDDET ÄR PÅ PLATS. Ta endast ort skyddet när du drar en kael med en stor anslutare genom undersidan av facket. Sätt tillaka skyddet omedelart efter det att kaeln dragits. Om inte skyddet sätts tillaka kan det orsaka skada på utrustningen eller personskada G-00 rev. H 0/4 7/4

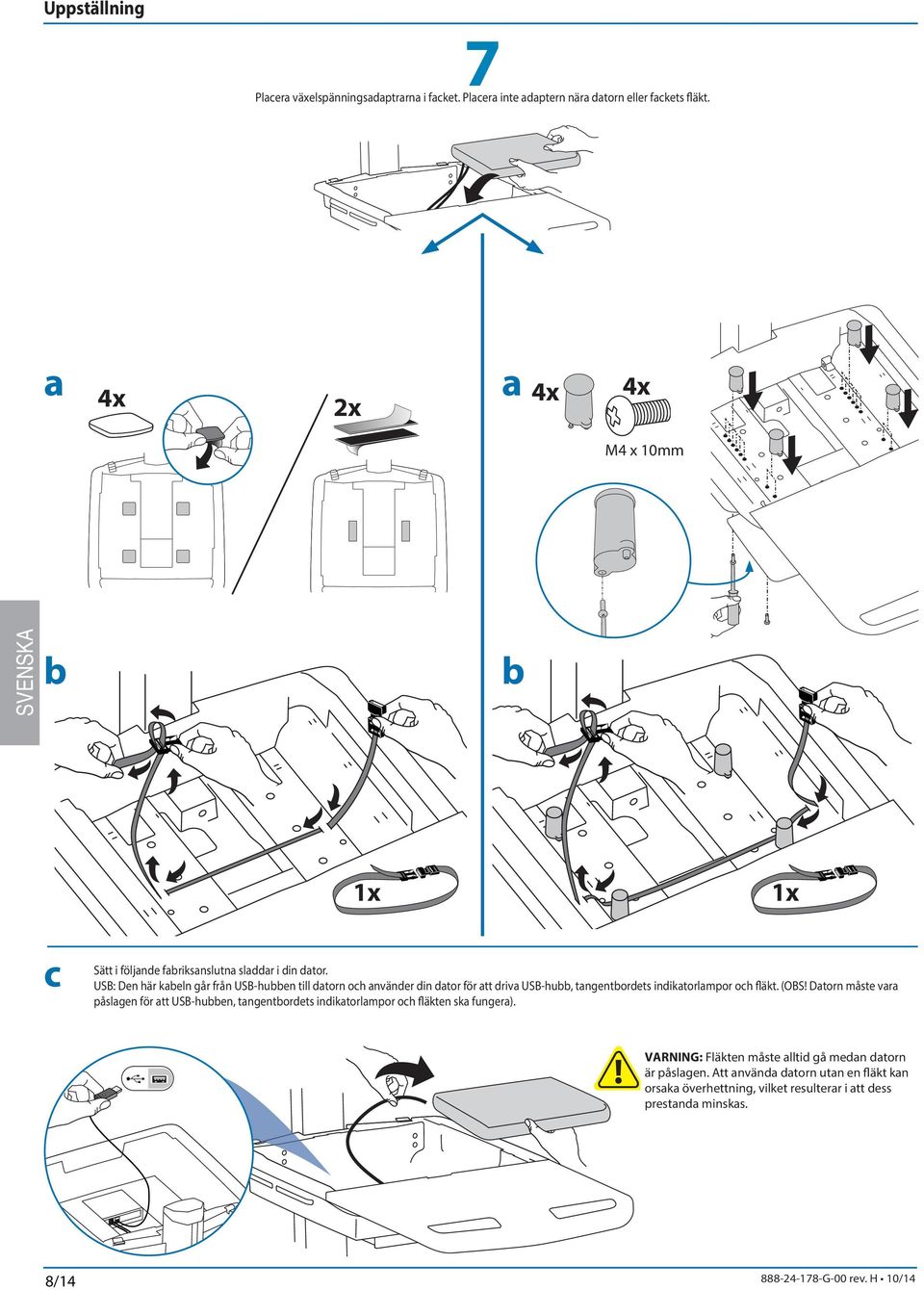

8 Uppställning 7 Placera växelspänningsadaptrarna i facket. Placera inte adaptern nära datorn eller fackets fläkt. a 4x x a 4x 4x M4 x 0mm c Sätt i följande fariksanslutna sladdar i din dator. USB: Den här kaeln går från USB-huen till datorn och använder din dator för att driva USB-hu, tangentordets indikatorlampor och fläkt. (OBS! Datorn måste vara påslagen för att USB-huen, tangentordets indikatorlampor och fläkten ska fungera). VARNING: Fläkten måste alltid gå medan datorn är påslagen. Att använda datorn utan en fläkt kan orsaka överhettning, vilket resulterar i att dess prestanda minskas. 8/ G-00 rev. H 0/4

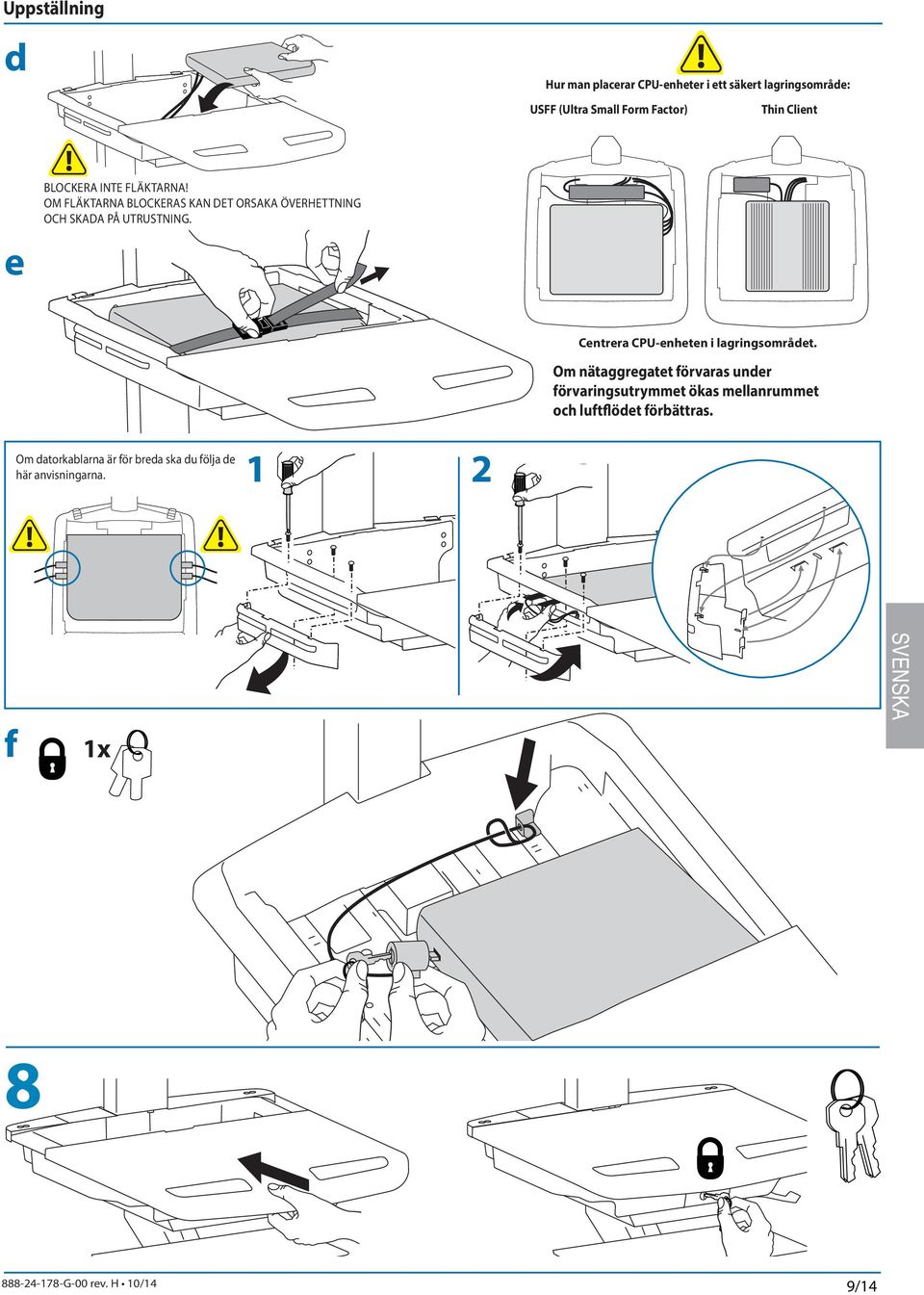

9 Uppställning d Hur man placerar CPU-enheter i ett säkert lagringsområde: USFF (Ultra Small Form Factor) Thin Client e BLOCKERA INTE FLÄKTARNA! OM FLÄKTARNA BLOCKERAS KAN DET ORSAKA ÖVERHETTNING OCH SKADA PÅ UTRUSTNING. Centrera CPU-enheten i lagringsområdet. Om nätaggregatet förvaras under förvaringsutrymmet ökas mellanrummet och luftflödet förättras. Om datorkalarna är för reda ska du följa de här anvisningarna. f G-00 rev. H 0/4 9/4

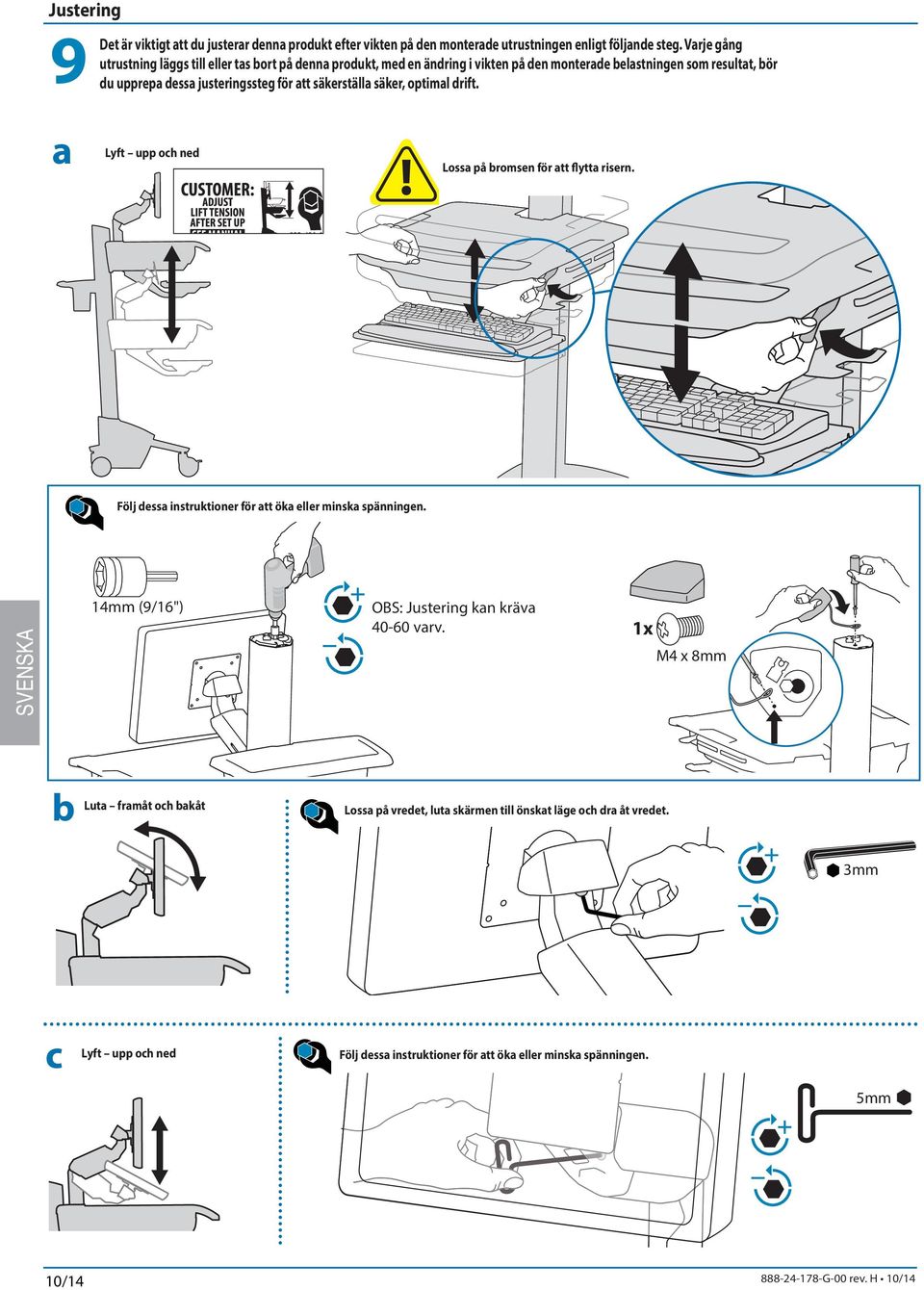

10 Justering 9 Det är viktigt att du justerar denna produkt efter vikten på den monterade utrustningen enligt följande steg. Varje gång utrustning läggs till eller tas ort på denna produkt, med en ändring i vikten på den monterade elastningen som resultat, ör du upprepa dessa justeringssteg för att säkerställa säker, optimal drift. a Lyft upp och ned Lossa på romsen för att flytta risern. Följ dessa instruktioner för att öka eller minska spänningen. 4mm (9/6") OBS: Justering kan kräva varv. M4 x 8mm Luta framåt och akåt Lossa på vredet, luta skärmen till önskat läge och dra åt vredet. 3mm c Lyft upp och ned Följ dessa instruktioner för att öka eller minska spänningen. 5mm 0/ G-00 rev. H 0/4

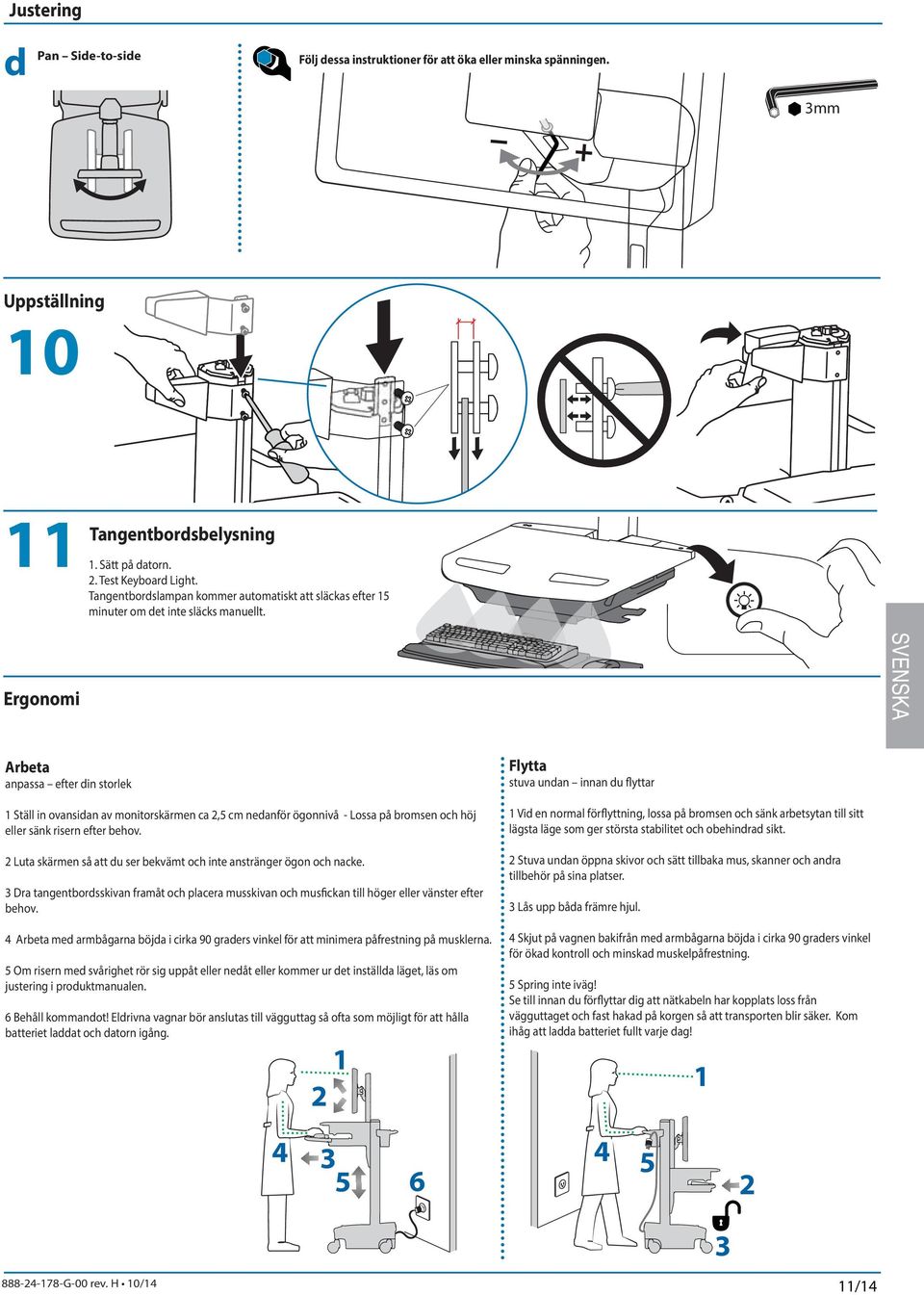

11 Justering d Pan Side-to-side Följ dessa instruktioner för att öka eller minska spänningen. 3mm Uppställning 0 Tangentordselysning. Sätt på datorn.. Test Keyoard Light. Tangentordslampan kommer automatiskt att släckas efter 5 minuter om det inte släcks manuellt. Ergonomi Areta anpassa efter din storlek Ställ in ovansidan av monitorskärmen ca,5 cm nedanför ögonnivå - Lossa på romsen och höj eller sänk risern efter ehov. Luta skärmen så att du ser ekvämt och inte anstränger ögon och nacke. 3 Dra tangentordsskivan framåt och placera musskivan och musfickan till höger eller vänster efter ehov. 4 Areta med armågarna öjda i cirka 90 graders vinkel för att minimera påfrestning på musklerna. 5 Om risern med svårighet rör sig uppåt eller nedåt eller kommer ur det inställda läget, läs om justering i produktmanualen. 6 Behåll kommandot! Eldrivna vagnar ör anslutas till vägguttag så ofta som möjligt för att hålla atteriet laddat och datorn igång. Flytta stuva undan innan du flyttar Vid en normal förflyttning, lossa på romsen och sänk aretsytan till sitt lägsta läge som ger största stailitet och oehindrad sikt. Stuva undan öppna skivor och sätt tillaka mus, skanner och andra tillehör på sina platser. 3 Lås upp åda främre hjul. 4 Skjut på vagnen akifrån med armågarna öjda i cirka 90 graders vinkel för ökad kontroll och minskad muskelpåfrestning. 5 Spring inte iväg! Se till innan du förflyttar dig att nätkaeln har kopplats loss från vägguttaget och fast hakad på korgen så att transporten lir säker. Kom ihåg att ladda atteriet fullt varje dag! G-00 rev. H 0/4 /4

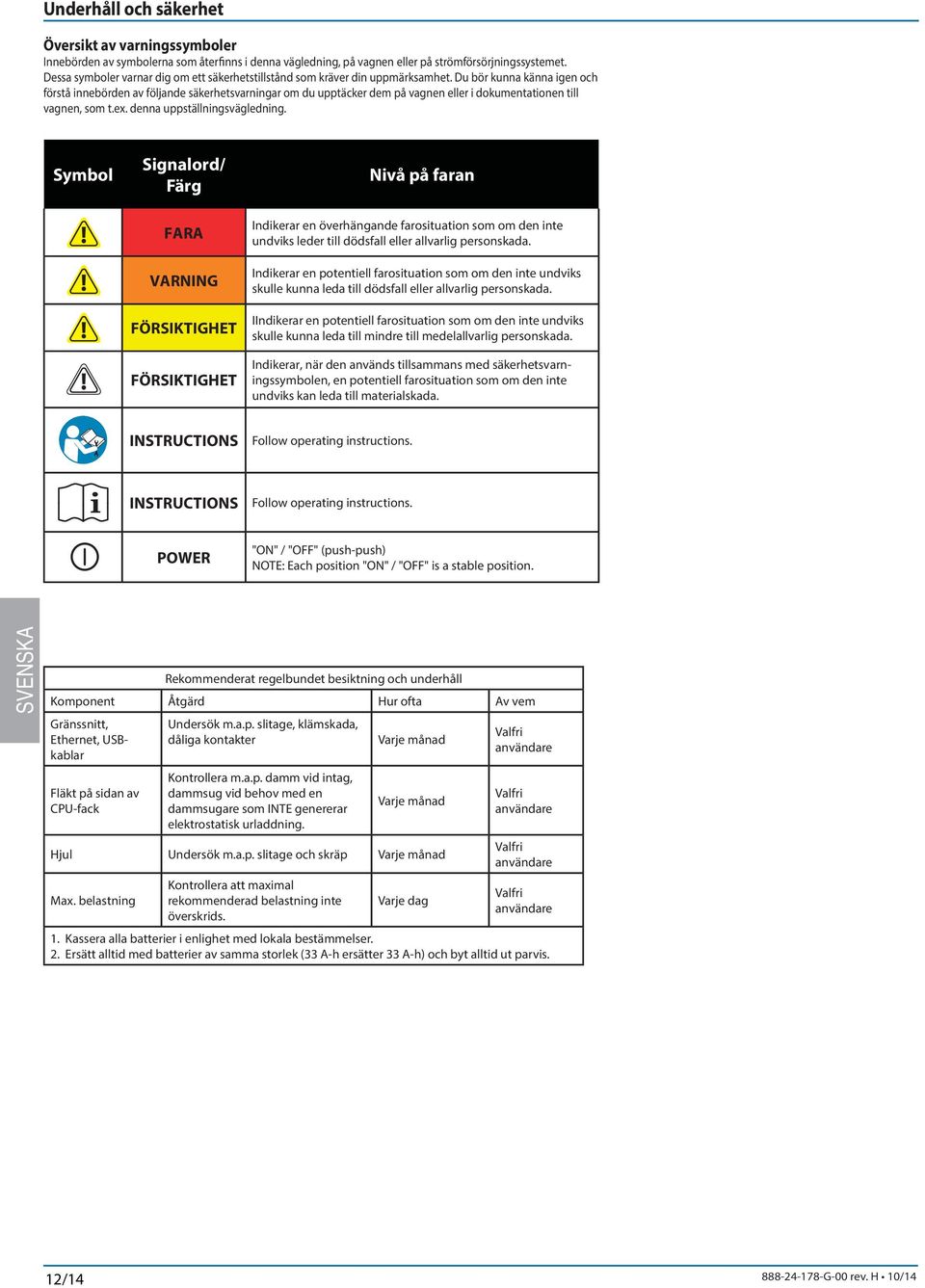

12 Underhåll och säkerhet Översikt av varningssymoler Inneörden av symolerna som återfinns i denna vägledning, på vagnen eller på strömförsörjningssystemet. Dessa symoler varnar dig om ett säkerhetstillstånd som kräver din uppmärksamhet. Du ör kunna känna igen och förstå inneörden av följande säkerhetsvarningar om du upptäcker dem på vagnen eller i dokumentationen till vagnen, som t.ex. denna uppställningsvägledning. Symol Signalord/ Färg FARA VARNING FÖRSIKTIGHET FÖRSIKTIGHET Nivå på faran Indikerar en överhängande farosituation som om den inte undviks leder till dödsfall eller allvarlig personskada. Indikerar en potentiell farosituation som om den inte undviks skulle kunna leda till dödsfall eller allvarlig personskada. IIndikerar en potentiell farosituation som om den inte undviks skulle kunna leda till mindre till medelallvarlig personskada. Indikerar, när den används tillsammans med säkerhetsvarningssymolen, en potentiell farosituation som om den inte undviks kan leda till materialskada. INSTRUCTIONS Follow operating instructions. INSTRUCTIONS Follow operating instructions. POWER "ON" / "OFF" (push-push) NOTE: Each position "ON" / "OFF" is a stale position. Rekommenderat regelundet esiktning och underhåll Komponent Åtgärd Hur ofta Av vem Gränssnitt, Ethernet, USBkalar Fläkt på sidan av CPU-fack Undersök m.a.p. slitage, klämskada, dåliga kontakter Kontrollera m.a.p. damm vid intag, dammsug vid ehov med en dammsugare som INTE genererar elektrostatisk urladdning. Varje månad Varje månad Hjul Undersök m.a.p. slitage och skräp Varje månad Max. elastning Kontrollera att maximal rekommenderad elastning inte överskrids. Varje dag Valfri användare Valfri användare Valfri användare Valfri användare. Kassera alla atterier i enlighet med lokala estämmelser.. Ersätt alltid med atterier av samma storlek (33 A-h ersätter 33 A-h) och yt alltid ut parvis. / G-00 rev. H 0/4

13 Underhåll och säkerhet Rengöring och underhåll Följande förfaringssätt garanterar inte att infektion egränsas. Sjukhusets infektionsegränsningsansvariga eller epidemiolog ör rådfrågas angående rengöringsmetoder och processer. För att undvika risken för elstötar, utsätt inte elektriska komponenter för vatten, rengöringsmedel eller andra potentiellt frätande vätskor eller ämnen. Nedsänk inte vagnen eller vagnens komponenter i vätska eller låt vätskor rinna in i vagnen. Torka omedelart ort alla rengöringsmedel med en fuktig duk. Torka noga ytan efter rengöring. Använd inte antändliga rengöringsmedel på vagnens ytor på grund av närheten till elström och elektrisk utrustning. All målarfärg och vagnkomponenter av plast motstår rengöring med de flesta vanliga utspädda, icke frätande lösningar som t.ex. kvartära ammoniumsammansättningar, rengöringsmedel med ammoniakenzymer, lekmedel och alkohollösningar. Märken från pennor och permanenta och torrtorkade märkpennor kan avlägsnas med 9 % isopropylalkohol och en mjuk duk. Jodfläckar kan avlägsnas med vanliga rengöringsmedel och en mjuk duk. Använd aldrig stålull eller andra material med slipande verkan som skadar ytfinishen. Använd inte starka lösningsmedel som trikloretylen och aceton. Sådana lösningsmedel skadar ytfinishen. Vi rekommenderar att alla rengöringsmedel utprovas på ett liten, diskret område för att kontrollera om ytan skadas. Justering, service, utyte - Försök INTE att justera, serva eller yta ut någon del av StyleView-vagnen om du inte lir anvisad att göra detta i dokumentation som godkänts av Ergotron (dvs. installationsinstruktionerna). Endast Ergotron, Inc. eller en part som godkänts av Ergotron får justera, serva eller yta ut komponenter till StyleView-vagnen. Om någon komponent i vagnen saknas eller är skadad får inte vagnen användas. Kontakta omedelart Ergotrons kundtjänst och eställ en ersättningsdel. Kalar Håll kalarna prydligt organiserade på vagnen (ett antal lösningar finns på vagnen till detta ändamål). Lös kael ör hållas orta från rörliga komponenter med kaelklämmor. Se avdelningen om kaeldragning i denna vägledning eller kontakta Ergotrons kundtjänst för mer information. Hjul Kontrollera regelundet hjulen för att säkerställa att de är rena och fria från skräp som skulle kunna förhindra jämn rullning. Undvik att flytta vagnen över ojämna, smutsiga eller skadade underlag. Kundens utrustning Säkerställ att utrustningen är i alans och säkert monterad på vagnen. Placera inte om vagnens komponenter på risern eller tornet om du inte instrueras att göra detta i installationsinstruktionerna. Att flytta vagnen med komponenterna för högt eller lågt placerade på risern kan ge upphov till instailitet som leder till skada på utrustningen eller till och med personskada. Kontakta Ergotrons kundtjänst för att få information om flyttning av vagnens komponenter. Säkerhetsvarningar förknippade med denna produkt Följande varningar/försiktighetsanvisningar förekommer i denna referenshandledning eller på vagnen: OBS: Underlåtenhet att följa dessa riktlinjer kan leda till skada på utrustningen eller personskada. FÖRSIKTIGHET: Hissromsen idrar till att stailisera aretsytan och tangentordsskivan under normal användning med den ökar INTE lastkapaciteten. Belasta INTE risern med utrustning som överstiger den maximala viktkapaciteten som anges av Ergotron. Säkerställ optimal hissfunktion genom att utprova och vid ehov justera spänningen när vikten av det som monteras på risern ändras (dvs. när utrustning tas ort eller läggs till). Se justeringsinstruktionerna Ställ in hisspänningen på risern. FÖRSIKTIGHET: Använd inte StyleView-vagnen med saknade eller skadade komponenter! Ta inte ort, ändra eller yt ut vagnens komponenter utan att rådfråga Ergotron. Om du får prolem med installationen eller användningen av vagnen, kontakta Ergotrons kundtjänst. FÖRSIKTIGHET: Dra INTE åt fästanordningarna för mycket. Överdriven åtdragning kan skada utrustningen. VARNING: Fara genom spänningsenergi: Aretsytans hissmekanism är spänningselastad och flyttar sig snat uppåt av egen kraft så fort utrustning tas ort. Ta av denna anledning INTE ort utrustning om inte aretsytan har flyttats till det högsta läget på tornet! Underlåtenhet att eakta denna varning kan leda till allvarlig personskada och/eller skada på utrustningen! Vid transport av vagnen, ställ in aretsytans hissmekanism på den lägsta spänningsinställningen. FÖRSIKTIGHET: INGA andra muttrar eller skruvar på risern eller tornets ovansida får lossas, dras åt eller tas ort. Manipulering av muttrar eller skruvar kan leda till instailitet hos vagnen, vilket leder till skada på utrustningen och/eller personskada. FÖRSIKTIGHET: Lossa på hissromsen innan aretsytan flyttas! Flyttning av aretsytan medan hissromsen är inkopplad kan ge upphov till allvarlig skada på hissmotorn.. VARNING: In händelse av att StyleView-vagnen ehöver repareras, kontakta omedelart Ergotrons kundtjänst. Reparation av vagnen får endast utföras av Ergotron, Inc. eller av ett av Ergotron godkänt omud. VARNING: Den här vagnen är inte avsedd för användning i miljöer där det finns rännar anestesilandning eller syrgas. Konfiguration och säkerhet Ytterligare multiuttag eller förlängningssladdar skall inte anslutas till det medicinska systemet. Vid användning i ett medicinskt elektriskt system får endast utrustning som uppfyller IEC-, ISO-, UL/ANSI-, eller CSA-standarder som är relevanta för utrustningen i fråga anslutas. Det föreligger en risk för elektriska stötar eller kroppsskada om icke-medicinsk utrustning som ingår i ett system ansluts direkt till vägguttaget när icke-medicinsk utrustning är ämnad att försörjas av ett multiuttag. Det föreligger en risk för elektriska stötar eller kroppskada om utrustning som inte ingår som en del i det medicinska systemet ansluts till multiuttaget. KASSERING AV UTRUSTNING OCH TILLBEHÖR. Kassera alla atterier i enlighet med lokala estämmelser.. All elektronik ör återvinnas genom elektronikåtervinning. 3. Plast och metall som lir kvar kan återvinnas som vanligt avfall G-00 rev. H 0/4 3/4

14 Dimensions 50.5" (8 mm) 4" - " (0-79 mm) 3.4" (86 mm) 9.5" (495 mm) 7" (43 mm) 3.4" (340 mm) 40" (06 mm).4" (35 mm) 8.5" (6 mm) " (5 mm) " (533 mm).5" (64mm) 3" - 43" ( mm) 4" (0 mm) 3" - 5" ( mm) 7.5" (445 mm) 9.75" (50 mm) 7"- 8.5" (78-6 mm) 6.75" (45 mm) 9.5" (489 mm).38" (568 mm) 3" (787 mm) Fack för ärar dator Vid eräkning av mått, räkna med monterade tillehör, utskjutande kalar och portreplikatorer eller dockningsstationer. Front View Side View * < 4" (0 mm) <.5" (3 mm) <.5" (3 mm) < 4.75" (375 mm)** < 3" (330 mm) <.38" (35 mm) <.3" (58 mm) **< 4" (0 mm) **< 8" (03 mm) **<.75" (70 mm) Top View *< 7.63" (448 mm) <.75" (70 mm) *<.75" (55 mm) *< 7.75" (45 mm) **<.75" (70 mm) **< 7.75" (97 mm) **< 4.5" (08 mm) 4/ G-00 rev. H 0/4
