1 Sömnaden 6 Hakarps socken, Jönköpings kommun Arkeologisk utredning Mats Sandin

2

3 Sömnaden 6 Hakarps socken, Jönköpings kommun Arkeologisk utredning Mats Sandin

4 Sömnaden 6, Hakarps socken, Jönköpings kommun. Arkeologisk utredning Rapport 2018:22 Rio Göteborg Natur- och kulturkooperativ 2018 Fastighet: Sömnaden 6, Hakarps socken, Jönköpings kommun, Jönköpings län Länsstyrelsebeslut dnr: Belägenhet i SWEREF 99: Norr m, Öst m Höjd över havet: cirka meter Beställare: Jönköpings kommun Projektnummer: G1829 Projektansvarig: Lillemor Olsson Gustafsson Fältansvarig: Mats Sandin Övrig personal: Jeanette Gustavsson För personalens meriter hänvisas till Rio Göteborg Natur- och kulturkooperativs hemsida Fältarbetstid: Undersökningsområdets storlek: 4800 m² Arkiv: Rio Göteborg Natur- och kulturkooperativ Foton: Där fotograf ej anges är bilder tagna av fältpersonalen Omslagsbild: Utsnitt ur karta från Lantmäteriets historiska kartor vilken visar en åkeravmätning från 1647 av Brunstorp nr 1 i Hakarps socken, (Lantmäteriet 2018a). Topografisk grundkarta samt plankarta: Tillhandahållen av beställaren Övriga kartor och situationsplaner: Framställda av Rio Göteborg Natur- och kulturkooperativ med data från FMIS och Lantmäteriet (medgivandeavtal Lantmäteriet Dnr R _140001) Redigering och layout: Sara Lyttkens Tryck: Nordbloms Trycksaker AB, Hamburgsund Sökord: Arkeologisk utredning, Huskvarna, Hakarps socken Rio Göteborg Natur- och kulturkooperativ Slakthusgatan 8 A GÖTEBORG kontakt@riogbg.se

5 INNEHÅLL Sammanfattning...5 Utredningsområdet...6 Tidigare fynd och undersökningar...6 Syfte...6 Metod...6 Kart- och arkivstudier...9 Fältarbete...9 Fynd...9 Tolkning...9 Antikvarisk bedömning...9 Källor...12 Bilagor...13 Bilaga 1. Schaktbeskrivning

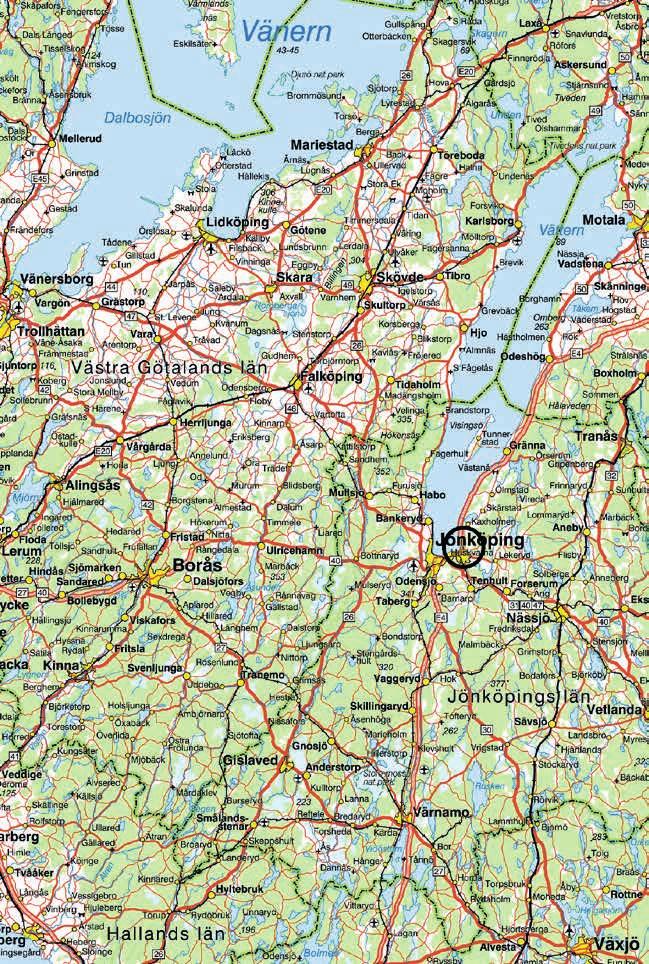

6 Figur 1. Översiktskarta med utredningsområdet markerat (ring). Skala 1:

7 Sömnaden 6 Hakarps socken, Jönköpings kommun Arkeologisk utredning Sammanfattning Rio Göteborg Natur- och kulturkooperativ har genomfört en arkeologisk utredning inom den rubricerade fastigheten. Fastigheten ligger i norra delen av Huskvarna. Utredningen föranleddes av detaljplanearbete inom Jönköpings kommun. Utredningsområdet var cirka m2 stort och bestod huvudsakligen av en uppbyggd hårdgjord yta vilken används som parkering. Den östra delen av området var något bevuxen med slyskog och gräs. Inför grävningsarbetet har en kartstudie av området genomförts. På de äldsta kartorna från 1600-tal och 1794 är marken benämnd som åker/äng/betesmark. Det tycks inte finnas byggnader inom området. På Generalstabskartan verkar området vara planerat för bebyggelse med ett intilliggande järnvägsspår. Ekonomiska kartan från 1950-tal visar att undersökningsområdet är obebyggt men angränsar till industribyggnader och tennisbana. Vid fältarbetet upptogs 6 maskingrävda sökschakt till en längd av cirka 30 löpmeter och med en total yta av ungefär 77 m2. Sökschakten fördelades över ytan med hänsyn till grundtopografi samt till resultaten av okulär bedömning av ytan. I samtliga schakt genomgrävdes yngre påförda utfyllnadslager till djup mellan 0,8 2,7 meter. I dessa lager hittades, dokumenterades och återdeponerades modernt fyndmaterial bestående av plastföremål, buteljglas, järnskrot och ett 5 öres kopparmynt från Under de påförda lagren påträffades den föregående markhorisonten vilken bestod av rester av gräs/förna och sly. Därunder framkom lera i två av schakten, lera med underliggande sand i ett och sandlager i de andra tre. Inget av antikvariskt intresse har framkommit i sökschakten. Utifrån resultatet anser Rio Göteborg att det inte krävs några ytterligare antikvariska åtgärder inför kommande exploatering av området. 5

8 Utredningsområdet Det aktuella utredningsområdet ligger i norra delen av Huskvarna, cirka 250 meter från Vätterns nuvarande strand (figur 1 och 2). Området är cirka m2 stort och består huvudsakligen av en hårdgjord grusad parkeringsyta med angränsande gräsbevuxna ytor. Ytan omgärdas i söder, väster och norr av bebyggelse. Den östra delen av området var något bevuxen med slyskog och gräs och ytterligare åt öster finns en parkmiljö. Området är huvudsakligen plant och lutar svagt åt öster. De sydöstra delarna av den hårdgjorda ytan är delvis uppbyggd med påförda massor. Området ligger på en höjd av meter över havet. Inom undersökningsområdet finns ingen känd fornlämning. Dock finns i närområdet en del fornlämningar och övriga kulturhistoriska lämningar (FMIS 2018 och figur 3): RAÄ Hakarp 67:2. Strax norr om ytan finns en övrig kulturhistorisk lämning i form av en fyndplats för en tjocknackig flintyxa. Yxan har påträffats någonstans inom fastigheten. RAÄ Hakarp 92:1. Väster om området har det, en bit ut i Vättern, påträffats övriga kulturhistoriska lämningar i form av sjöbottenfynd, varav ett är en bearbetad ekstock med datering till vendeltidvikingatid. RAÄ Hakarp 28:2. Cirka 400 meter åt söder finns uppgift om en fyndplats där det påträffats en smalmejsel av flinta. RAÄ Hakarp 101:1. Åt nordnordväst, cirka 450 meter, finns en undersökt och borttagen boplats med okänd utbredning. Där har i schakt för elledning påträffats fem härdar och fem mörkfärgningar. I området kring utredningsområdet finns även övriga kulturhistoriska lämningar i form av byggnader från 1700-talet. Dessa består av: RAÄ Hakarp 24:1. Kruthuset, en stenbyggnad som flyttats en kort sträcka med anledning av E4:ans vägdragning RAÄ Hakarp 24:2. Enkelstugan Kroatorpet som flyttats från Rosendala gårds ägor. RAÄ Hakarp 24:3. Brånerydsstugan som flyttats från Huskvarnas södra del. RAÄ Hakarp 28:1. Rosendala gård, en herrgård strax söder om utredningsområdet. Tidigare fynd och undersökningar Inom undersökningsområdet har inga tidigare arkeologiska undersökningar genomförts. Syfte Syftet med utredningen var att fastställa om synlig fornlämning eller ytor med möjlig under mark dold fornlämning förekom inom området samt att så långt som möjligt beskriva dessa. Utredningen ska ge underlag inför kommande beslut i ärendet samt för uppdragsgivarens vidare planering. Målgrupp för undersökningen är Länsstyrelsen och Jönköpings kommun. 6 Metod Inledningsvis studerades äldre kart- och arkivmaterial i syfte att identifiera äldre bruk och strukturer inom utredningsområdet.i inledningsfasen av fältarbetet genomfördes en inventering i syfte att se spår av äldre marknivåer innan området blev parkeringsplats. Därefter togs schakt upp med grävmaskin. Dessa förlades med hänsyn till ledningsdragningar inom området och till iakttagelser gjorda under undersökningens lopp. Alla schakt mättes in med RTK-GPS. Schakt dokumenterades digitalt med beskrivning och fotografi. Fyndmaterial registrerades i fält och återdeponerades utifrån iakttagen kontext. Efter avslutad dokumentation återställdes upptagna schakt.

9 Figur 2. Utredningsområdet markerat på fastighetskarta. Skala 1:5000.

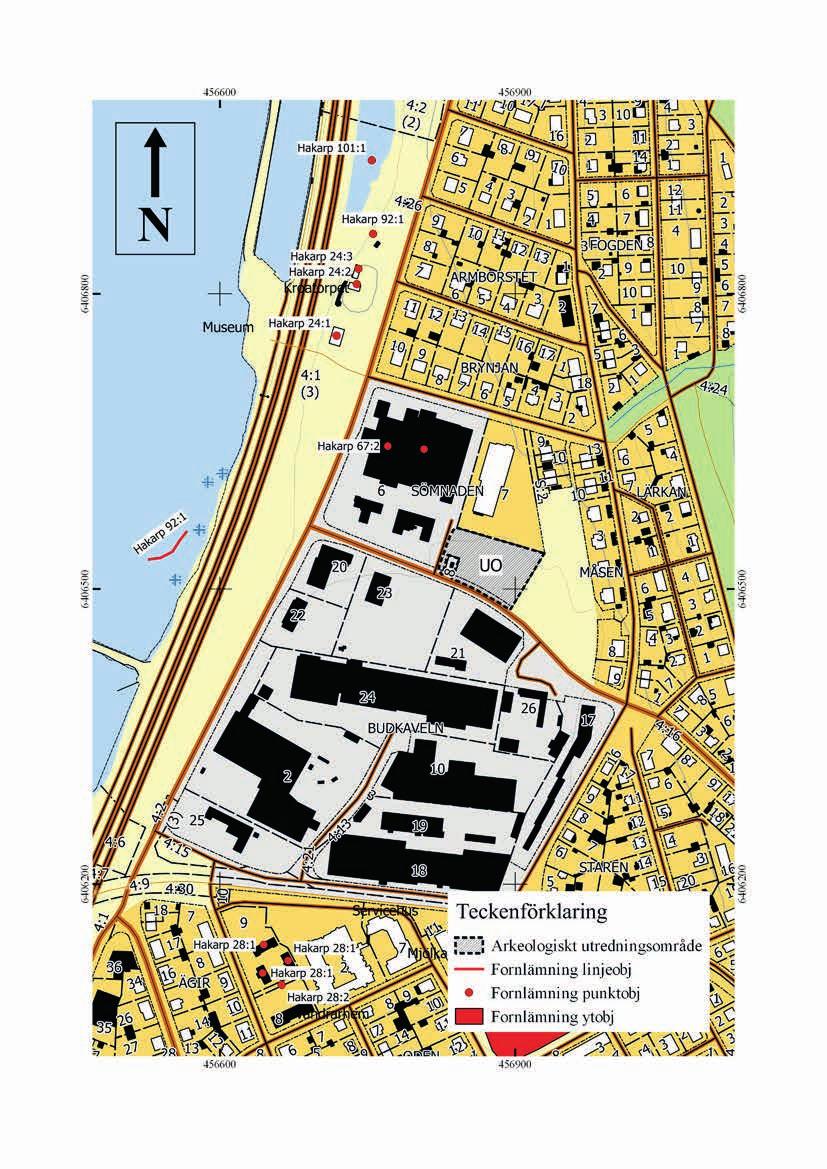

10 Figur 3. Utredningsområdet och fornlämningar markerat på fastighetskarta. Skala 1:4000.

11 Kart- och arkivstudier Utredningsområdet är beläget inom fastighet Sömnaden 6. På de äldsta kartorna från 1640-tal (se omslaget) och 1790-tal är marken benämnd som åker/äng/betesmark. Det tycks inte finnas byggnader inom området (Lantmäteriet 2018a-b). På Generalstabskartan från 1880-tal, verkar området vara planerat för bebyggelse med ett intilliggande järnvägsspår (Lantmäteriet 2018c). Ekonomiska kartan från tal visar att undersökningsområdet är obebyggt men angränsar till industribyggnader och tennisbana (Lantmäteriet 2018d). Kart och arkivstudien har gjorts av Roger Nyqvist vid Rio Göteborg. Fältarbete Inledningsvis genomfördes en okulär besiktning av utredningsområdet. Området kunde snabbt konstateras vara kraftigt påverkat av sentida verksamhet i form av att ytan blivit omformad i och med att stora mängder jordmassor påförts över i det närmaste hela undersökningsområdet. I områdets SÖ hörn kunde endast en liten yta iakttas utan stora volymer av påförda massor. Efter den okulära besiktningen upptogs 6 sökschakt med grävmaskin till en längd av cirka 30 löpmeter och med en total yta av ungefär 77 m 2 (figur 4). Schaktens längd och bredd varierade mellan 4,5 och 6,7 meter respektive 2,1 och 2,5 meter (bilaga 1). I samtliga schakt genomgrävdes yngre påförda utfyllnadslager innehållande blandade sand och lerlager med rivningsmassor från bland annat hus och vägkonstruktioner (figur 5). Schakten grävdes till djup mellan 0,8 och 2,7 meter. I de yngre påförda utfyllnadslagren hittades modernt fyndmaterial. Under de påförda lagren påträffades den föregående moderna markhorisonten vilken bestod av rester av gräs/ förna och sly (figur 6). Därunder framkom lera i två av schakten (S3 och S4), lera med underliggande sand i ett (S2) och sandlager i de andra tre (S1, S5 och S6). Inga anläggningar påträffades i schakten och inga naturvetenskapliga prover insamlades. Fynd De fynd som påträffades vid undersökningen framkom i yngre utfyllnadslager innehållande blandade sand och lerlager med rivningsmassor från bland annat hus och vägkonstruktioner. I dessa lager hittades modernt fyndmaterial bestående av plastföremål, buteljglas, järnskrot och ett 5 öres kopparmynt från 1907 (figur 7). Fynden återdeponerades i respektive schakt efter dokumentation. Tolkning Undersökningsresultatet efter den aktuella arkeologiska utredningen är magert. Den aktuella ytan har påvisats vara omdanad från en något mer kuperad gräs- och slybevuxen yta till dagens hårdgjorda parkeringsplats. I samband med undersökningen påträffades endast modernt fyndmaterial i yngre utfyllnadslager hitförda från annan plats. Fynden berättar därmed inget om platsen. Antikvarisk bedömning Inget av antikvariskt intresse har framkommit i sökschakten. Utifrån resultatet anser Rio Göteborg att det inte krävs några ytterligare antikvariska åtgärder inför kommande exploatering av området. 9

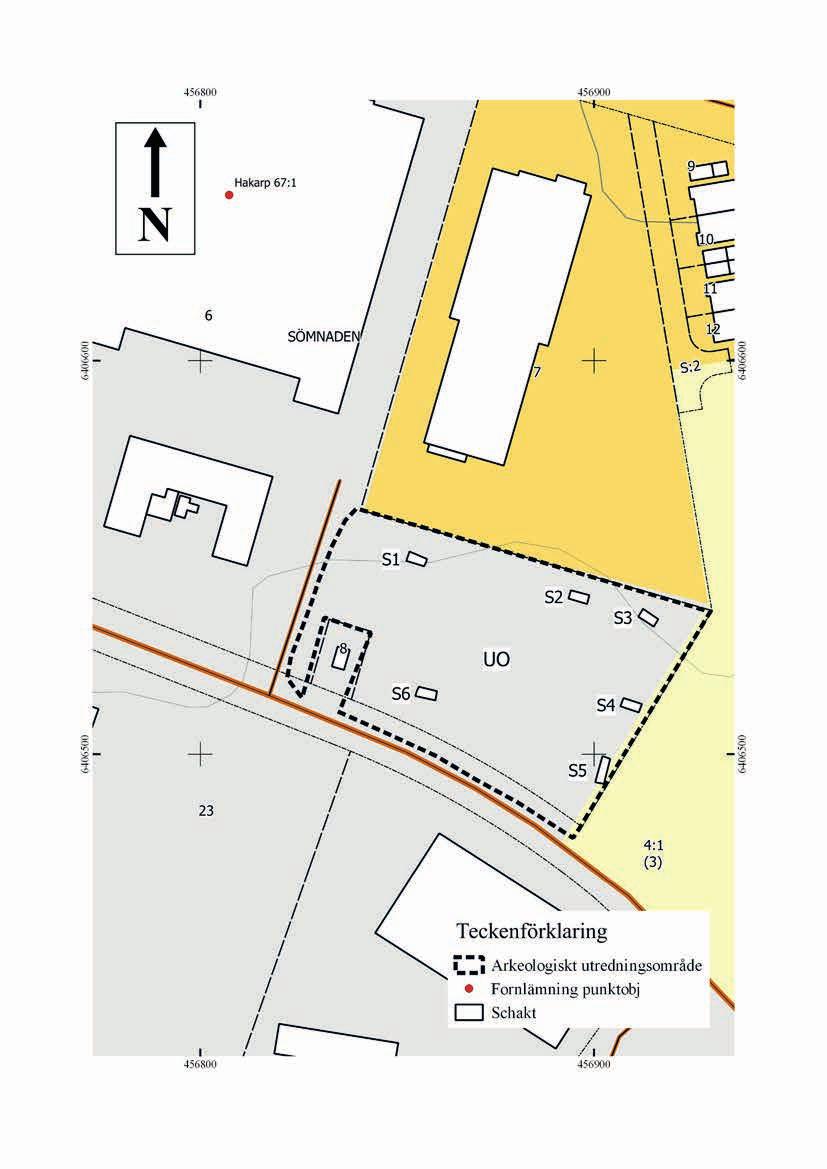

12 Figur 4. Utredningsområdet, fornlämningar och schakt. Skala 1:1000.

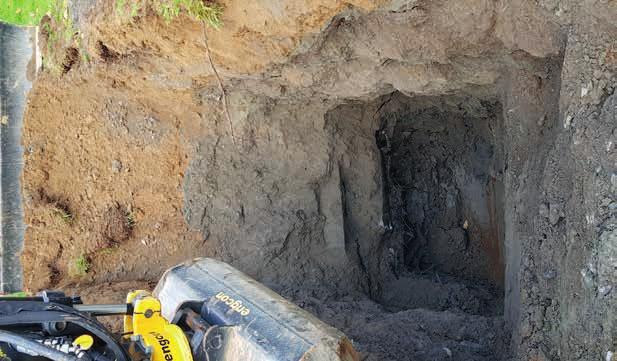

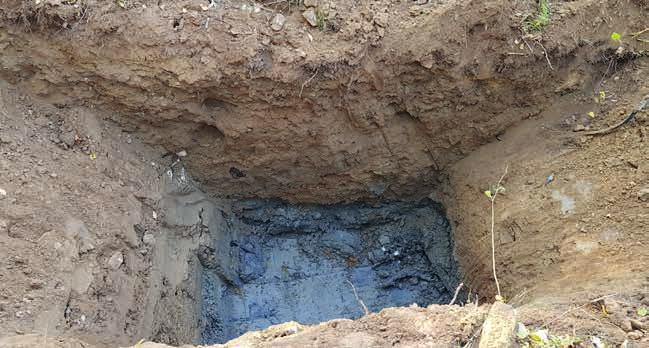

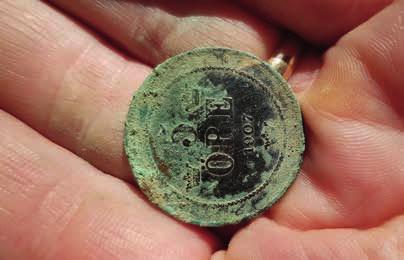

13 Figur 5 (ovan t.v). Schakt 2 mot SV. I schaktet syns rivningsmassor vilka ligger på en äldre modern markhorisont. Figur 6 (nedan). Schakt 3 mot SO. I botten av schaktet syns tydligt den äldre moderna markhorisonten och underliggande opåverkad lera. Figur 7 (ovan t.h). I schakt 4 påträffades detta 5 öres kopparmynt från 1907 i yngre påförda utfyllnadslager. 11

14 Källor Digitala källor FMIS Lantmäteriet 2018a Hakarps socken Brunstorp nr 1. Åkeravmätning (1647). Lantmäteristyrelsens arkiv. Lantmäteriet 2018b Huskvarna stad Huskvarna stad. Storskifte (1794). Lantmäteristyrelsens arkiv. Lantmäteriet 2018c Jönköping J Generalstabskartan (1887). Rikets allmänna kartverks arkiv. Lantmäteriet 2018d Jönköping J133-7E1b55. Ekonomiska kartan (1954). Rikets allmänna kartverks arkiv. 12

15 Bilagor

16 Bilaga 1. Schaktbeskrivningar Alla måttangivelser är i meter. ID Längd Bredd Djup Lagerföljd Kommentar S1 4,8 2,5 3,0 0-0,0,2 Grässvål/matjord. 0,2-2,7 Påförda utfyllnadsmassor (sand, grus, asfalt, kantstenar). 2,7- Naturliga vattenavsatta sandlager. S2 4,9 2,3 2,95 0-0,2 Grässvål/matjord. 0,2-2,45 Påförda utfyllnadsmassor (sand, grus, asfalt, stenar). 2,45-2,65 Organiskt lager med rötter och gammal sly. 2,65-2,85 Orörd lera. 2,85- Silt och sand. S3 4,5 2,3 2,3 0-0,2 Grässvål/matjord. 0,2-1,8 Påförda utfyllnadsmassor (sand, grus, asfalt, stenar). 1,8- Lera med trädrötter, lite rester av förna i ytan. S4 4,8 2,3 2,45 0-0,2 Grässvål/matjord. 0,2-1,7 Påförda utfyllnadsmassor (sand, grus, asfalt, stenar). 1,7-1,75 Äldre markhorisont, lerinblandad matjord med lite kvistar och rötter.1,75- Lera med trädrötter. S5 6,7 2,1 1,3 0-0,2 Grässvål/matjord. 0,2-0,0,5 Påförda utfyllnadsmassor. 0,5-0,55 Humös sand med trädrötter, påförd. 0,55-0,75 Påförda utfyllnadsmassor. 0,75-0,78 Humös sand med trädrötter. 0,78-0,1,1 Gulrödflammig sand. 1,1- Röd sorterad sand. S6 5,1 2,5 3,0 0-0,2 Bärlager. 0,2-2,5 Påförda utfyllnadsmassor (sand, grus, asfalt, järnskrot). 2,5- Naturliga skiktade vattenavsatta sand- och siltlager. I ytan rester av förna samt underliggande trädrötter. Ingen naturlig opåverkad markhorisont iakttagen i schaktet. Äldre modern markhorisont iakttagen. Äldre modern markhorisont iakttagen. Fynd av butelj (Spritcentralen) i fyllnadslagren. Äldre modern markhorisont iakttagen. l de påförda utfyllnadslagren påträffades ett kopparmynt (5 öre 1907). I den äldre moderna markhorisonten påträffades en butelj, en kapsyl, järnskrot, plast mm. Fyndmaterialet kan dateras från 1900-talets mitt och framåt. I de övre påförda lagren samt det undre humösa lagret påträffades modernt material bland annat plastföremål och buteljglas. Äldre modern markhorisont iakttagen. 14
