1 Vehicle Technology QUALITY FOR LIFE GB NL F E P I SLO PL CZ SK H DK S N FIN EST LV LT RUS GR INFORMATION I MANUALS I SERVICE AL-KO KUGELKUPPLUNG AK60 / AK00 / ( : AK7 / AK0/) Betriebsanleitung D 605 6_h I 0/0

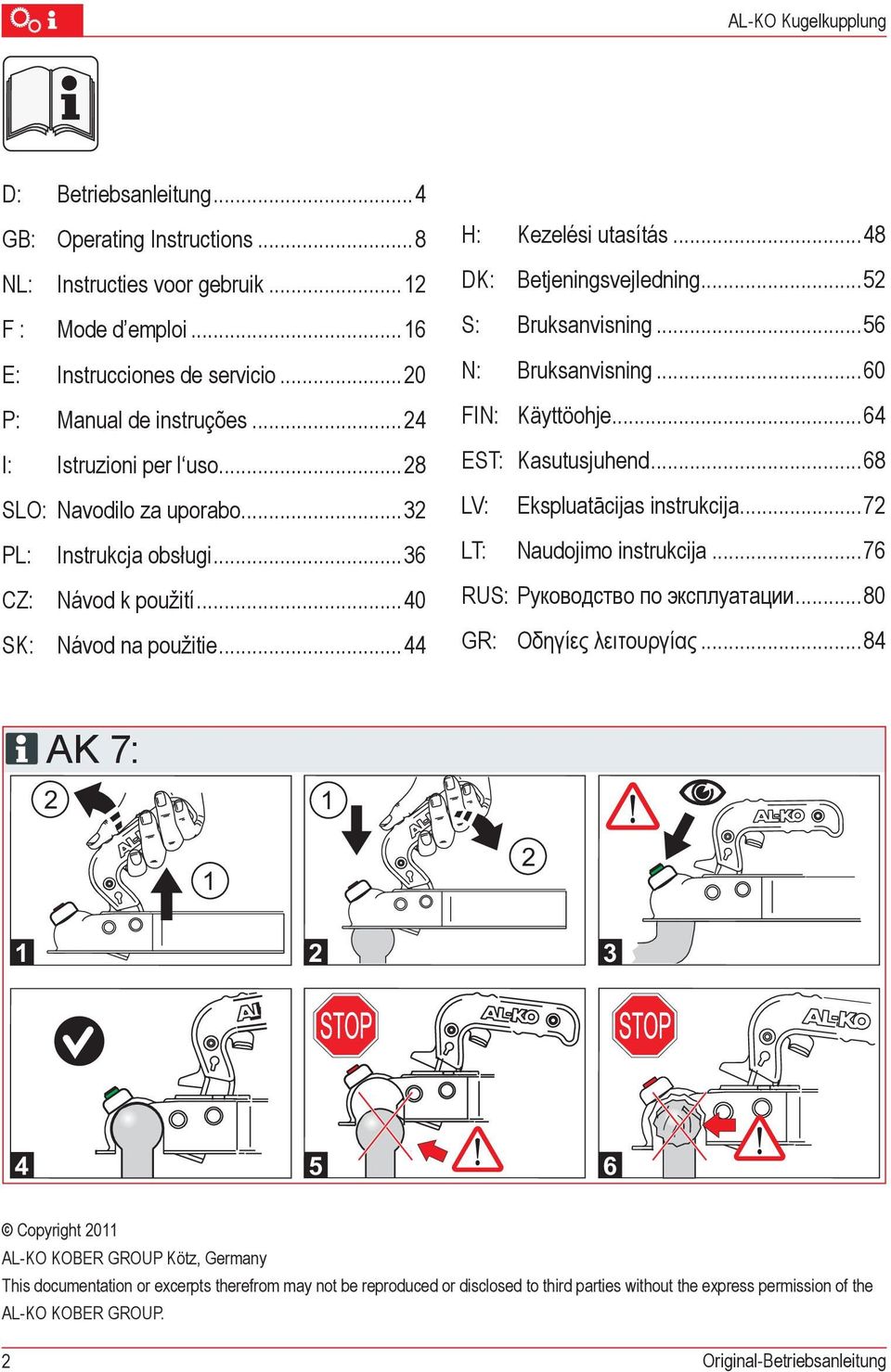

2 AL-KO Kugelkupplung D: Betriebsanleitung...4 GB: Operating Instructions...8 NL: Instructies voor gebruik... F : Mode d emploi...6 E: Instrucciones de servicio...0 P: Manual de instruções...4 I: Istruzioni per l uso...8 SLO: Navodilo za uporabo... PL: Instrukcja obsługi...6 CZ: Návod k použití...40 SK: Návod na použitie...44 H: Kezelési utasítás...48 DK: Betjeningsvejledning...5 S: Bruksanvisning...56 N: Bruksanvisning...60 FIN: Käyttöohje...64 EST: Kasutusjuhend...68 LV: Ekspluatācijas instrukcija...7 LT: Naudojimo instrukcija...76 RUS: Руководство по эксплуатации...80 GR: Οδηγίες λειτουργίας...84 AK 7: Copyright 0 AL-KO KOBER GROUP Kötz, Germany This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without the express permission of the AL-KO KOBER GROUP. Original-Betriebsanleitung

3 AK 60 / AK _h

4 S Om denna handbok Läs igenom denna dokumentation innan säkerhetskopplingen tas i bruk. Detta är en förutsättning för säker funktion och felfri hantering. Följ säkerhets- och varningsanvisningarna i dokumentationen och på produkten. Dokumentationen är en permanent del av den beskrivna produkten och ska lämnas över till köparen om produkten säljs vidare. Produktbeskrivning AL-KO Kulkopplingen Kulkopplingen är avsedd för montering på dragbommar eller typgodkända rullhuvudsanordningar och förbinder dragfordonet med släpvagnen. Teckenförklaring Varning! Om denna varning följs kan person- och/eller materialskador undvikas. Särskild information för bättre förståelse och hantering. Kamerasymbolen hänvisar till bilder. Innehållsförteckning Om denna handbok Produktbeskrivning Tekniska data Säkerhetsanvisningar Montering Användning Förslitningsindikator Underhåll Reparatur Felavhjälpning Sluthantering Kulkopplingen Hölje Slitageindikering Handtag Uppmärksamhet! Kulkopplingen är endast konstruerad för kopplingskulor med 50 mm i diameter! Avsedd användning Kulkopplingen är en del av släpvagnens draganordning. Den får bara användas till att förbinda släpvagnen med dragfordonet i ett komplett monterat och testat system. Beakta de tillåtna viktområdena och stödlasterna. Tekniska data AK 60 AK 00 Viktområde upp till 600 kg upp till 000 kg Stödlast 0 kg Dragstångsdimeter 50 mm* * För en mindre dragstångsdiameter måste distanser användas. 56 Översättning av originalbruksanvisning

5 AK 60 / AK 00 Säkerhetsanvisningar Fara! Uthängning under körning medför risk för olyckor. Kontrollera efter varje tillkoppling att kulkopplingen sitter som den ska på dragfordonets kula! För säkerheten viktig komponent! Vi rekommenderar, att inbyggnaden utförs av en fackverkstad. Kulkopplingen kan bara användas i kombination med kopplingskulor 50 enligt direktiv 94/0 EG. Stå inte på handtaget. Komponenter tar skada av detta. Montering Kamerasymbolen hänvisar till bilder, Sida. Lieferumfang Kulkoppling Typ AK 60 AK 00 Skruvmateriel M M Distans x x Monteringsbult x x Levererbara tillbehör Lås, Soft-Dock (se huvudkatalog 6577) Påbyggningsvarianter I följande avsnitt beskrivs monteringen med inhängd stötdämpare. O B S! De självlåsande muttrarna får endast användas en gång! Åtdragningsmoment: M Nm S Horisontell koppling (, Sida ). Lossa de självlåsande muttrarna.. Slå igenom sexkantskruven ( -) med den medföljande monteringsbulten ( -) och låt monteringsbulten sitta kvar i dragröret.. Dra ut sexkantskruven ( -) och ta av den monterade kulkopplingen. 4. Sätt den nya kulkopplingen på dragstången på så sätt att fästhålen överensstämmer. 5. Slå igenom monteringsbulten med 6kt-skruven och placera ut stötdämparen. 6. Skruva på de självlåsande muttrarna och dra åt dem. 7. Efter monteringen av kulkopplingen skjuter du dragstången in och ut för att kontrollera den. Om det tar emot i båda riktningarna är stötdämparen inhängd. Korskoppling (, Sida ). Lossa de självlåsande muttrarna.. Slå igenom sexkantskruven ( -) med den medföljande monteringsbulten ( -) och låt monteringsbulten sitta kvar i dragröret.. Dra ut sexkantskruven ( -4) och ta av den monterade kulkopplingen. 4. Sätt den nya kulkopplingen på dragstången på så sätt att fästhålen överensstämmer. 5. Slå igenom monteringsbulten ( -) med 6ktskruven ( -) och placera ut stötdämparen. 6. Montera den medföljande profilplattan ( -) på den lodräta skruven ( -). 7. Skruva på de självlåsande muttrarna och dra åt dem. 8. Efter monteringen av kulkopplingen skjuter du dragstången in och ut för att kontrollera den. Om det tar emot i båda riktningarna är stötdämparen inhängd. Om stötdämparen är inhängd på fästskruven, måste bipackade monteringsbult användas för monteringen _h 57

6 S Användning Förslitningsindikator AL-KO Kulkopplingen Säkerhet Kamerasymbolen hänvisar till bilder, Sida. Fara! Kontrollera efter varje tillkoppling att kulkopplingen sitter som den ska på drag-fordonets kula! Uthängning under körning medför risk för olyckor. Håll dig inom svängområdet vertikalt ±5 och horisontalt ±0. Kopplingskulan måste vara infettad (annars blir det spår och repor på kopplingskulan samt i kopplingshöljet). Aktivera kopplingsmekanismen. Dra upp handtaget ( ). Kulkopplingen är öppen. Påkoppling. Placera kulkopplingen på dragkulan. Vid tillräcklig stödlast hakar kulkopplingen i av sig själv.vid otillräcklig stödlast ska du trycka ned kulkopplingen för hand tills den hakar i (t.ex. tandemsläpvagnar).. Kontrollera att kulkopplingen sitter som den ska. Kulkopplingen sitter ordentligt på drag-kulan, när kopplingsindikatorns gröna cylinder ( 4 -) är synlig. Frånkoppling. Dra upp handtaget.. Lyft av kulkopplingen från dragfordonets kopplingskula. Handtaget förblir öppet. Förslitningsindikatorn på kopplingshandtaget visar: slitagegränsen för dragfordonets kopplingkula. slitagegränsen för kulkopplingen. Fara! Om endast det röda området är synligt kan kulkopplingen hoppa av. Kontrollera GENAST kulkopplingen och kopplingskulan! Byt GENAST ut den utslitna delen! Slitagekontroll ( 5 -, Sida ). Koppla på släpvagnen på dragfordonet. Markeringen visar grönt område Kulkopplingen är i nyskick. Slitaget på dragfordonets kopplingskula befnner sig inom det tillåtna området. Markeringen visar endast det röda området Kopplingskulan ligger på den lägsta slitagegränsen Ø49 eller lägre (kulkoppling utan slitage). Kopplingskulan är i nyskick Ø50 (kulkopplingen uppvisar förhöjt slitage). Kulkoppling och kopplingskula uppvisar slitage. Kulkopplingen är skadad AL-KO Service För reparationer står ett heltäckande nät av AL-KO servicestationer till förfogande för våra kunder i Europa. En förteckning över servicestationer kan vid behov beställas direkt från oss under beställ-ningsnummer Översättning av originalbruksanvisning

7 AK 60 / AK 00 Underhåll Rengör kulkopplingen. Fetta resp. olja in kulskål, leder och lagerställen. Smörjmedelstyp: Universalfett enligt to ISO-L-XCCHB Serviceställen ( 6, Sida ): oljeställe smörjställe S Reparatur O B S! Reparationsarbeten får endast utföras av kompetenta fackverkstäder. Reservdelar är säkerhetsdelar! För inbyggnad av reservdelar i våra pro-dukter rekommenderar vi, att uteslutande delar i originalutförande från AL-KO eller uttryckligen av oss godkända delar kommer till användning.för entydig identif ering av reservdelar behöver våra servicestationer alltid ID-numret (ETI) för varje reservdel. Felavhjälpning Fel Möjlig orsak Åtgärd Kopplingen hakar inte i när den placerats på kopplingskulan. Släpvagnen går inte att koppla loss. För stort spel mellan kopplingen och kopplingskulan. Kuldiametern är större än Ø50 mm. Otillräcklig stödlast Kopplingens inre delar är smutsiga eller kärvar. Is och snö. Kopplingskulan är inte helt rund. Kulkopplingen är utsliten. Svängområdet är överskridet. Böjd nit Byt ut kopplingskulan. Tryck ned kulkopplingen för hand Rengör och smörj kopplingen, byt ut den vid behov. Rengör och smörj kopplingen, byt ut den vid behov. Fetta resp. olja in kopplingsmekanismen. Byt ut kulkopplingen. Nit räta Kontakta en av våra serviceverkstäder vid störningar som inte fi nns uppförda i denna tabell eller som du själv inte kan åtgärda. Sluthantering Uttjänade maskiner eller batterier får ej slängas i hushållssoporna! Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation _h 59

8 Land Firma Telefon Fax A AL-KO KOBER Ges.m.b.H. (+4)58/60-0 (+4)58/60-45 CH AL-KO ORION AG (+4)56/48-00 (+4)56/48-0 CZ AL-KO KOBER Spol.sr.o. (+40)577/ 45-4 (+40)577/ 45-6 D AL-KO KOBER GmbH (+49)8/97-0 (+49)8 / DK JS Komponenter A/S (+45) (+45) E AL-KO Espana (+4)976/46-80 (+4)976/78-54 EST AL-KO KOBER SIA (+7)7/67-6 (+7)7/ F AL-KO S.A.S. (+)/ (+)/ FIN AL-KO KOBER (+58)9/ 60 (+58)9/ 6 GB AL-KO KOBER Ltd. (+44)9 6/ (+44)9 6/ H AL-KO KFT (+6)9/57050 (+6)9/5705 I AL-KO KOBER GmbH (+9) 0 47/868-7 (+9) 0 47/ LT AL-KO KOBER SIA (+7)7/67-6 (+7)7/ LV AL-KO KOBER SIA (+7)7/67-6 (+7)7/ N AL-KO KOBER A/S (+47) (+47) NL AL-KO KOBER B.V. (+)74/ (+)74/4-565 PL AL-KO KOBER Sp. z.o.o. (+48)6/ (+48)6/ RUS OOO AL-KO KOBER (+7)499/ (+7)499/ S AL-KO KOBER AB (+46)/ (+46)/57456 SK AL-KO KOBER Slovakia Spol. s.r.o. (+4) / (+4) / UA TOV AL-KO KOBER (+80) 44 /45-66 (+80) 44 /45-66 ALOIS KOBER GmbH l Head Quarter l Ichenhauser Str. 4 l 8959 Koetz l Germany Telefon: (+49) 8/ 97-0 l Telefax: (+49) 8/ l
