1 Ulriksdalsfältet Särskild arkeologisk utredning Järva 2:2 Solna kommun, Stockholms län Solna socken, Uppland Jonas Ros SAU rapport 2008:2.

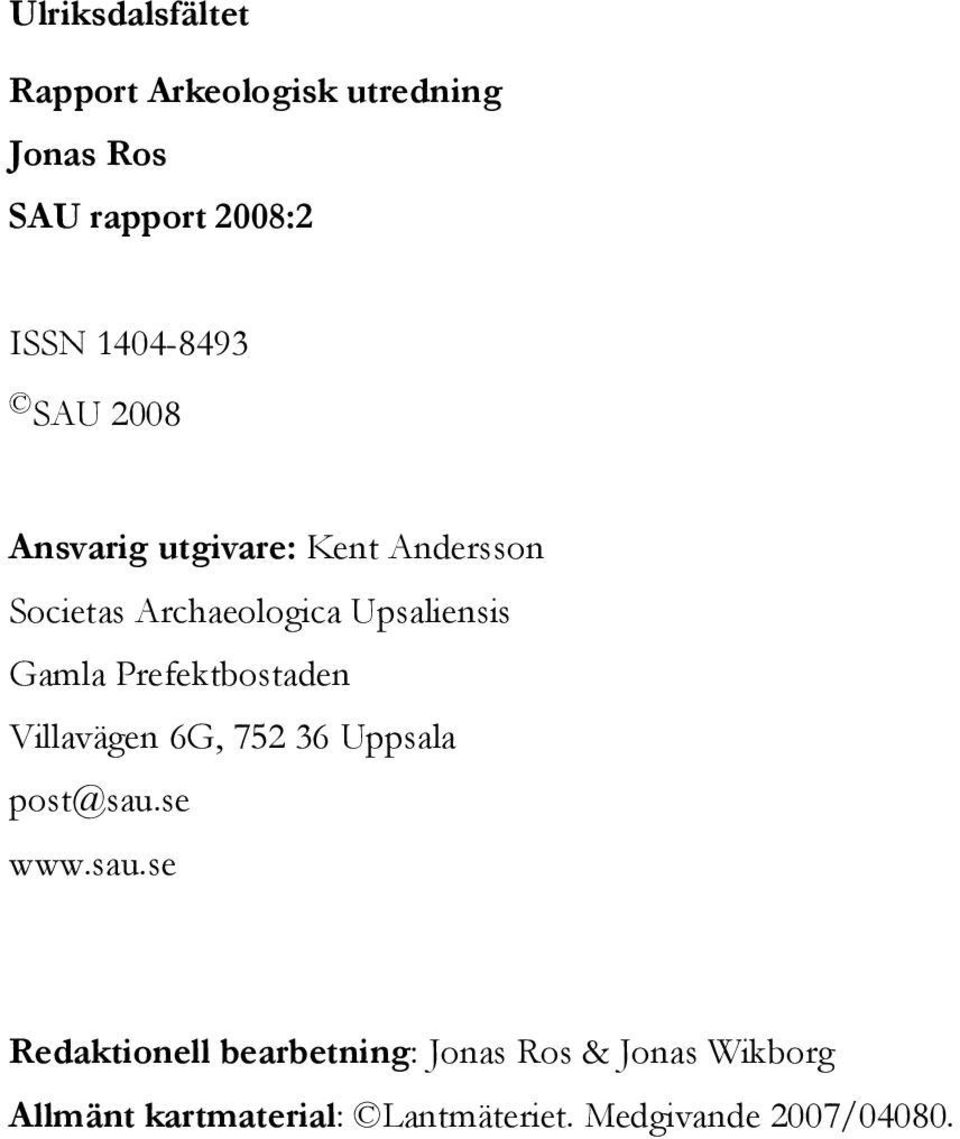

2 Ulriksdalsfältet Rapport Arkeologisk utredning Jonas Ros SAU rapport 2008:2 ISSN SAU 2008 Ansvarig utgivare: Kent Andersson Societas Archaeologica Upsaliensis Gamla Prefektbostaden Villavägen 6G, Uppsala Redaktionell bearbetning: Jonas Ros & Jonas Wikborg Allmänt kartmaterial: Lantmäteriet. Medgivande 2007/04080.

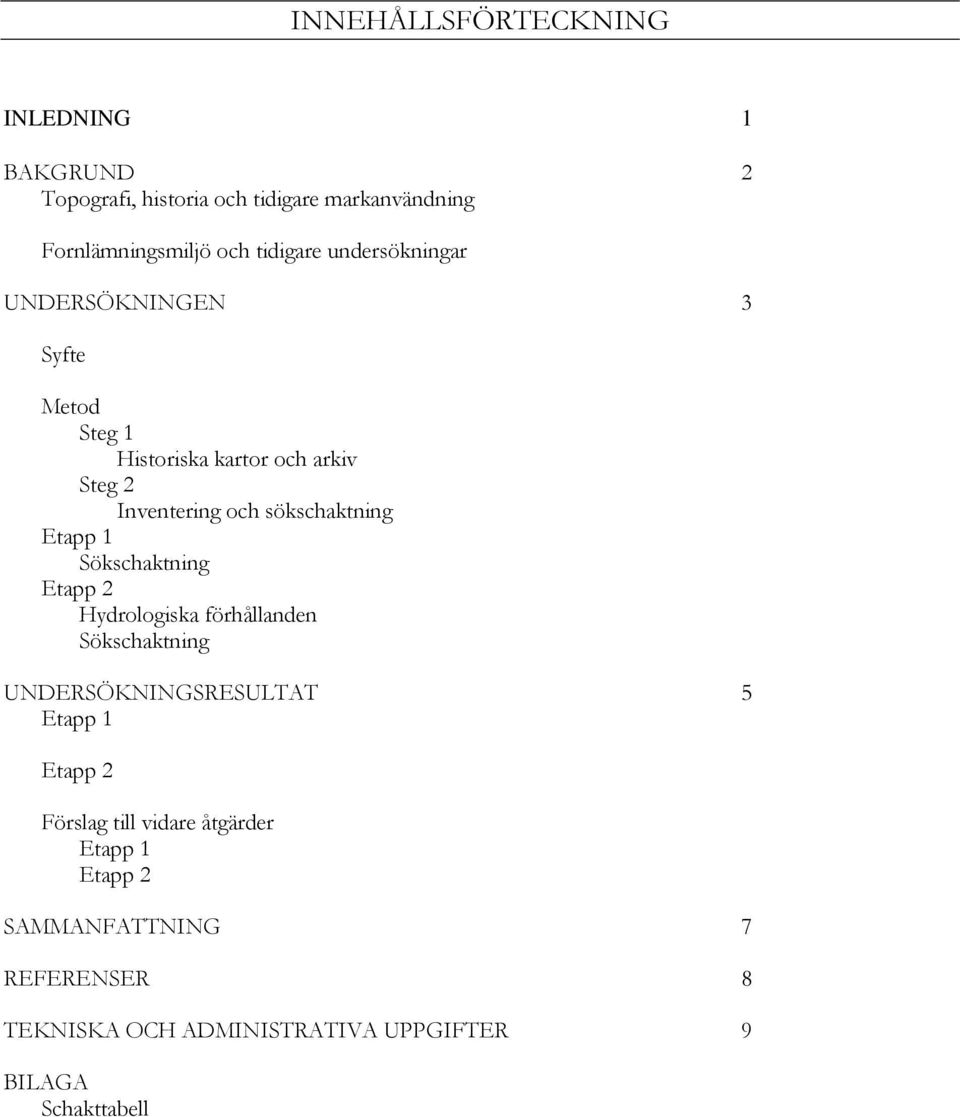

3 INNEHÅLLSFÖRTECKNING INLEDNING 1 BAKGRUND 2 Topografi, historia och tidigare markanvändning Fornlämningsmiljö och tidigare undersökningar UNDERSÖKNINGEN 3 Syfte Metod Steg 1 Historiska kartor och arkiv Steg 2 Inventering och sökschaktning Etapp 1 Sökschaktning Etapp 2 Hydrologiska förhållanden Sökschaktning UNDERSÖKNINGSRESULTAT 5 Etapp 1 Etapp 2 Förslag till vidare åtgärder Etapp 1 Etapp 2 SAMMANFATTNING 7 REFERENSER 8 TEKNISKA OCH ADMINISTRATIVA UPPGIFTER 9 BILAGA Schakttabell

4

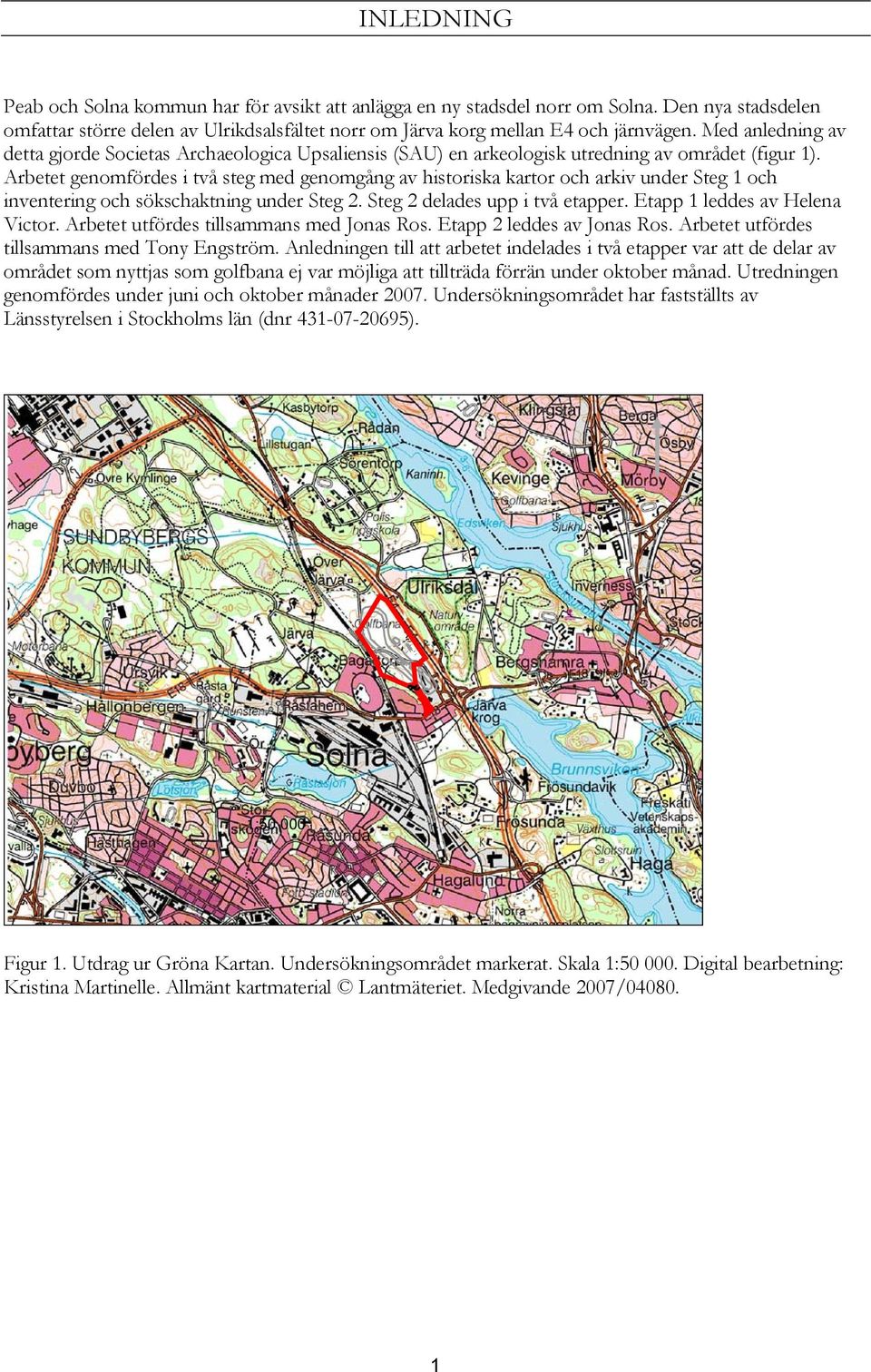

5 INLEDNING Peab och Solna kommun har för avsikt att anlägga en ny stadsdel norr om Solna. Den nya stadsdelen omfattar större delen av Ulrikdsalsfältet norr om Järva korg mellan E4 och järnvägen. Med anledning av detta gjorde Societas Archaeologica Upsaliensis (SAU) en arkeologisk utredning av området (figur 1). Arbetet genomfördes i två steg med genomgång av historiska kartor och arkiv under Steg 1 och inventering och sökschaktning under Steg 2. Steg 2 delades upp i två etapper. Etapp 1 leddes av Helena Victor. Arbetet utfördes tillsammans med Jonas Ros. Etapp 2 leddes av Jonas Ros. Arbetet utfördes tillsammans med Tony Engström. Anledningen till att arbetet indelades i två etapper var att de delar av området som nyttjas som golfbana ej var möjliga att tillträda förrän under oktober månad. Utredningen genomfördes under juni och oktober månader Undersökningsområdet har fastställts av Länsstyrelsen i Stockholms län (dnr ). m 1: Figur 1. Utdrag ur Gröna Kartan. Undersökningsområdet markerat. Skala 1: Digital bearbetning: Kristina Martinelle. Allmänt kartmaterial Lantmäteriet. Medgivande 2007/

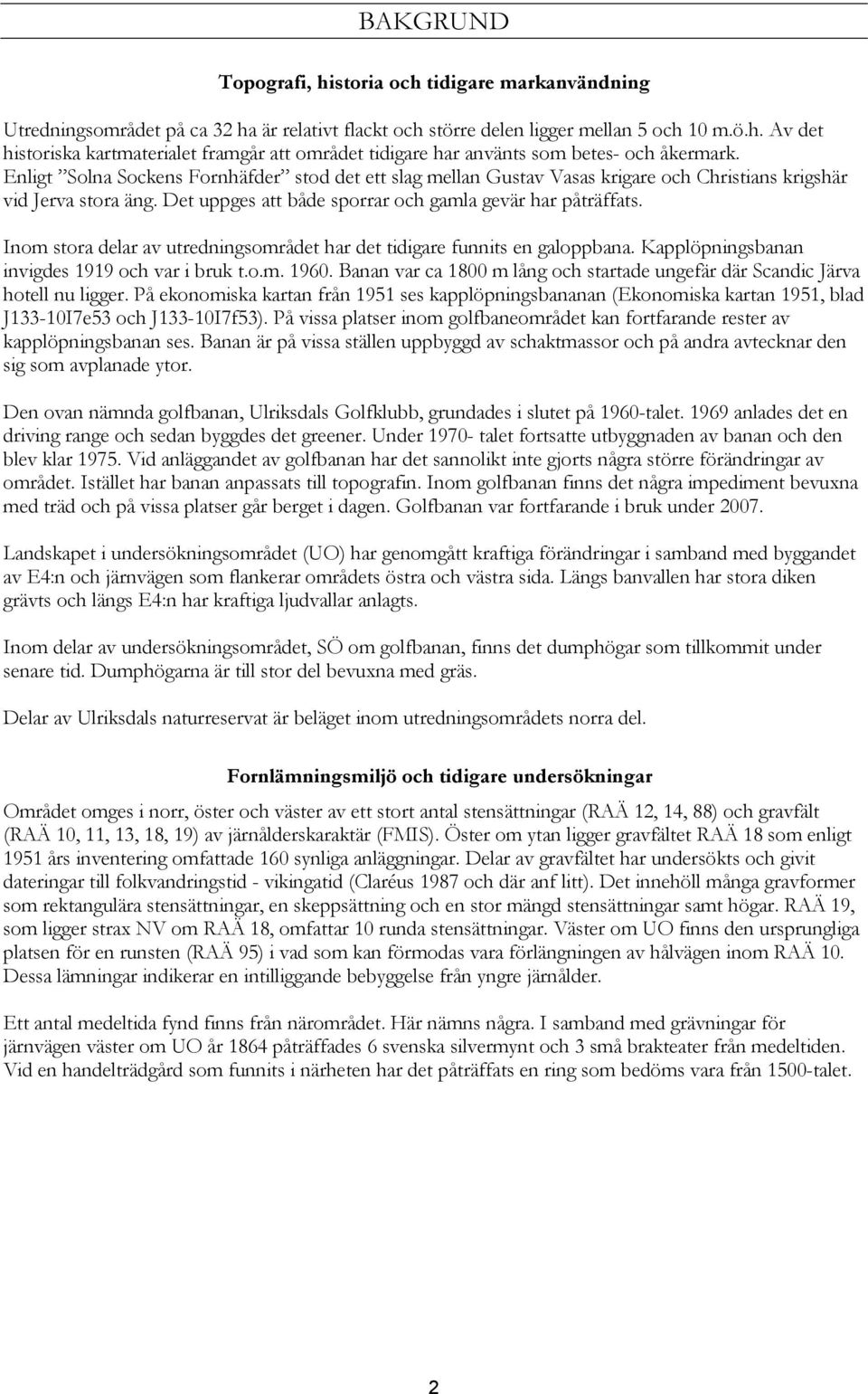

6 BAKGRUND Topografi, historia och tidigare markanvändning Utredningsområdet på ca 32 ha är relativt flackt och större delen ligger mellan 5 och 10 m.ö.h. Av det historiska kartmaterialet framgår att området tidigare har använts som betes- och åkermark. Enligt Solna Sockens Fornhäfder stod det ett slag mellan Gustav Vasas krigare och Christians krigshär vid Jerva stora äng. Det uppges att både sporrar och gamla gevär har påträffats. Inom stora delar av utredningsområdet har det tidigare funnits en galoppbana. Kapplöpningsbanan invigdes 1919 och var i bruk t.o.m Banan var ca 1800 m lång och startade ungefär där Scandic Järva hotell nu ligger. På ekonomiska kartan från 1951 ses kapplöpningsbananan (Ekonomiska kartan 1951, blad J133-10I7e53 och J133-10I7f53). På vissa platser inom golfbaneområdet kan fortfarande rester av kapplöpningsbanan ses. Banan är på vissa ställen uppbyggd av schaktmassor och på andra avtecknar den sig som avplanade ytor. Den ovan nämnda golfbanan, Ulriksdals Golfklubb, grundades i slutet på 1960-talet anlades det en driving range och sedan byggdes det greener. Under talet fortsatte utbyggnaden av banan och den blev klar Vid anläggandet av golfbanan har det sannolikt inte gjorts några större förändringar av området. Istället har banan anpassats till topografin. Inom golfbanan finns det några impediment bevuxna med träd och på vissa platser går berget i dagen. Golfbanan var fortfarande i bruk under Landskapet i undersökningsområdet (UO) har genomgått kraftiga förändringar i samband med byggandet av E4:n och järnvägen som flankerar områdets östra och västra sida. Längs banvallen har stora diken grävts och längs E4:n har kraftiga ljudvallar anlagts. Inom delar av undersökningsområdet, SÖ om golfbanan, finns det dumphögar som tillkommit under senare tid. Dumphögarna är till stor del bevuxna med gräs. Delar av Ulriksdals naturreservat är beläget inom utredningsområdets norra del. Fornlämningsmiljö och tidigare undersökningar Området omges i norr, öster och väster av ett stort antal stensättningar (RAÄ 12, 14, 88) och gravfält (RAÄ 10, 11, 13, 18, 19) av järnålderskaraktär (FMIS). Öster om ytan ligger gravfältet RAÄ 18 som enligt 1951 års inventering omfattade 160 synliga anläggningar. Delar av gravfältet har undersökts och givit dateringar till folkvandringstid - vikingatid (Claréus 1987 och där anf litt). Det innehöll många gravformer som rektangulära stensättningar, en skeppsättning och en stor mängd stensättningar samt högar. RAÄ 19, som ligger strax NV om RAÄ 18, omfattar 10 runda stensättningar. Väster om UO finns den ursprungliga platsen för en runsten (RAÄ 95) i vad som kan förmodas vara förlängningen av hålvägen inom RAÄ 10. Dessa lämningar indikerar en intilliggande bebyggelse från yngre järnålder. Ett antal medeltida fynd finns från närområdet. Här nämns några. I samband med grävningar för järnvägen väster om UO år 1864 påträffades 6 svenska silvermynt och 3 små brakteater från medeltiden. Vid en handelträdgård som funnits i närheten har det påträffats en ring som bedöms vara från 1500-talet. 2

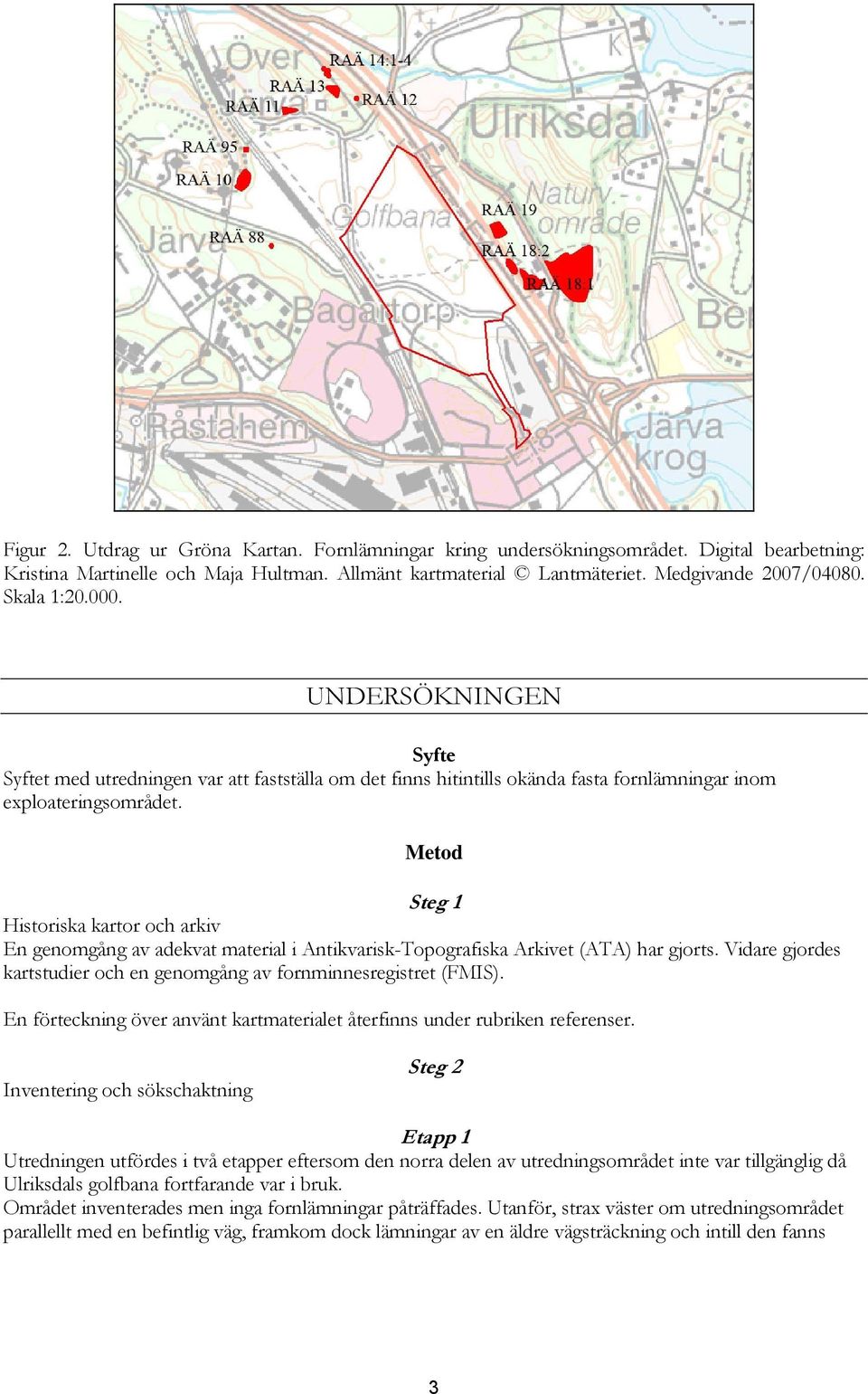

7 Figur 2. Utdrag ur Gröna Kartan. Fornlämningar kring undersökningsområdet. Digital bearbetning: Kristina Martinelle och Maja Hultman. Allmänt kartmaterial Lantmäteriet. Medgivande 2007/ Skala 1: UNDERSÖKNINGEN Syfte Syftet med utredningen var att fastställa om det finns hitintills okända fasta fornlämningar inom exploateringsområdet. Metod Steg 1 Historiska kartor och arkiv En genomgång av adekvat material i Antikvarisk-Topografiska Arkivet (ATA) har gjorts. Vidare gjordes kartstudier och en genomgång av fornminnesregistret (FMIS). En förteckning över använt kartmaterialet återfinns under rubriken referenser. Inventering och sökschaktning Steg 2 Etapp 1 Utredningen utfördes i två etapper eftersom den norra delen av utredningsområdet inte var tillgänglig då Ulriksdals golfbana fortfarande var i bruk. Området inventerades men inga fornlämningar påträffades. Utanför, strax väster om utredningsområdet parallellt med en befintlig väg, framkom dock lämningar av en äldre vägsträckning och intill den fanns 3

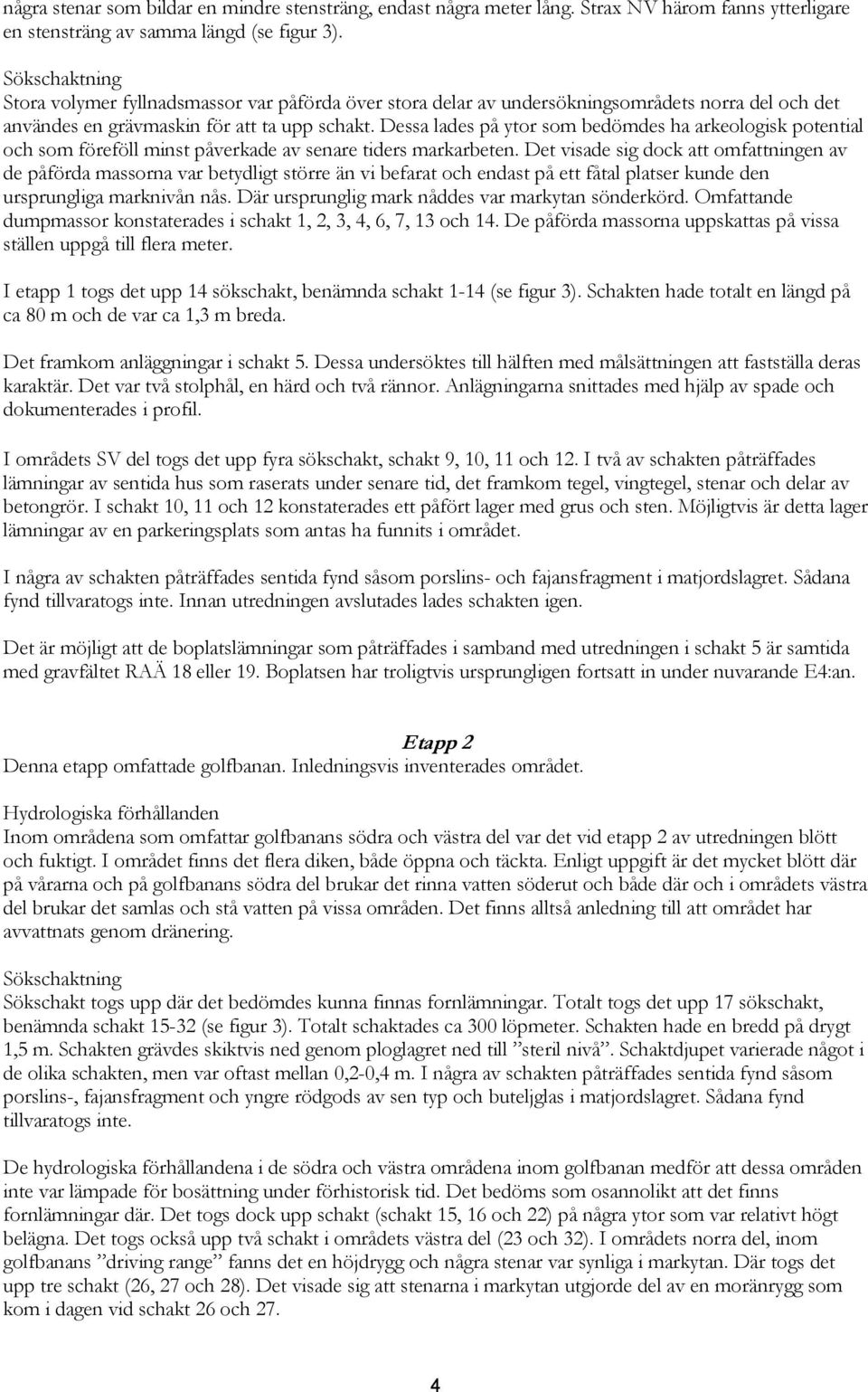

8 några stenar som bildar en mindre stensträng, endast några meter lång. Strax NV härom fanns ytterligare en stensträng av samma längd (se figur 3). Sökschaktning Stora volymer fyllnadsmassor var påförda över stora delar av undersökningsområdets norra del och det användes en grävmaskin för att ta upp schakt. Dessa lades på ytor som bedömdes ha arkeologisk potential och som föreföll minst påverkade av senare tiders markarbeten. Det visade sig dock att omfattningen av de påförda massorna var betydligt större än vi befarat och endast på ett fåtal platser kunde den ursprungliga marknivån nås. Där ursprunglig mark nåddes var markytan sönderkörd. Omfattande dumpmassor konstaterades i schakt 1, 2, 3, 4, 6, 7, 13 och 14. De påförda massorna uppskattas på vissa ställen uppgå till flera meter. I etapp 1 togs det upp 14 sökschakt, benämnda schakt 1-14 (se figur 3). Schakten hade totalt en längd på ca 80 m och de var ca 1,3 m breda. Det framkom anläggningar i schakt 5. Dessa undersöktes till hälften med målsättningen att fastställa deras karaktär. Det var två stolphål, en härd och två rännor. Anlägningarna snittades med hjälp av spade och dokumenterades i profil. I områdets SV del togs det upp fyra sökschakt, schakt 9, 10, 11 och 12. I två av schakten påträffades lämningar av sentida hus som raserats under senare tid, det framkom tegel, vingtegel, stenar och delar av betongrör. I schakt 10, 11 och 12 konstaterades ett påfört lager med grus och sten. Möjligtvis är detta lager lämningar av en parkeringsplats som antas ha funnits i området. I några av schakten påträffades sentida fynd såsom porslins- och fajansfragment i matjordslagret. Sådana fynd tillvaratogs inte. Innan utredningen avslutades lades schakten igen. Det är möjligt att de boplatslämningar som påträffades i samband med utredningen i schakt 5 är samtida med gravfältet RAÄ 18 eller 19. Boplatsen har troligtvis ursprungligen fortsatt in under nuvarande E4:an. Etapp 2 Denna etapp omfattade golfbanan. Inledningsvis inventerades området. Hydrologiska förhållanden Inom områdena som omfattar golfbanans södra och västra del var det vid etapp 2 av utredningen blött och fuktigt. I området finns det flera diken, både öppna och täckta. Enligt uppgift är det mycket blött där på vårarna och på golfbanans södra del brukar det rinna vatten söderut och både där och i områdets västra del brukar det samlas och stå vatten på vissa områden. Det finns alltså anledning till att området har avvattnats genom dränering. Sökschaktning Sökschakt togs upp där det bedömdes kunna finnas fornlämningar. Totalt togs det upp 17 sökschakt, benämnda schakt (se figur 3). Totalt schaktades ca 300 löpmeter. Schakten hade en bredd på drygt 1,5 m. Schakten grävdes skiktvis ned genom ploglagret ned till steril nivå. Schaktdjupet varierade något i de olika schakten, men var oftast mellan 0,2-0,4 m. I några av schakten påträffades sentida fynd såsom porslins-, fajansfragment och yngre rödgods av sen typ och buteljglas i matjordslagret. Sådana fynd tillvaratogs inte. De hydrologiska förhållandena i de södra och västra områdena inom golfbanan medför att dessa områden inte var lämpade för bosättning under förhistorisk tid. Det bedöms som osannolikt att det finns fornlämningar där. Det togs dock upp schakt (schakt 15, 16 och 22) på några ytor som var relativt högt belägna. Det togs också upp två schakt i områdets västra del (23 och 32). I områdets norra del, inom golfbanans driving range fanns det en höjdrygg och några stenar var synliga i markytan. Där togs det upp tre schakt (26, 27 och 28). Det visade sig att stenarna i markytan utgjorde del av en moränrygg som kom i dagen vid schakt 26 och 27. 4

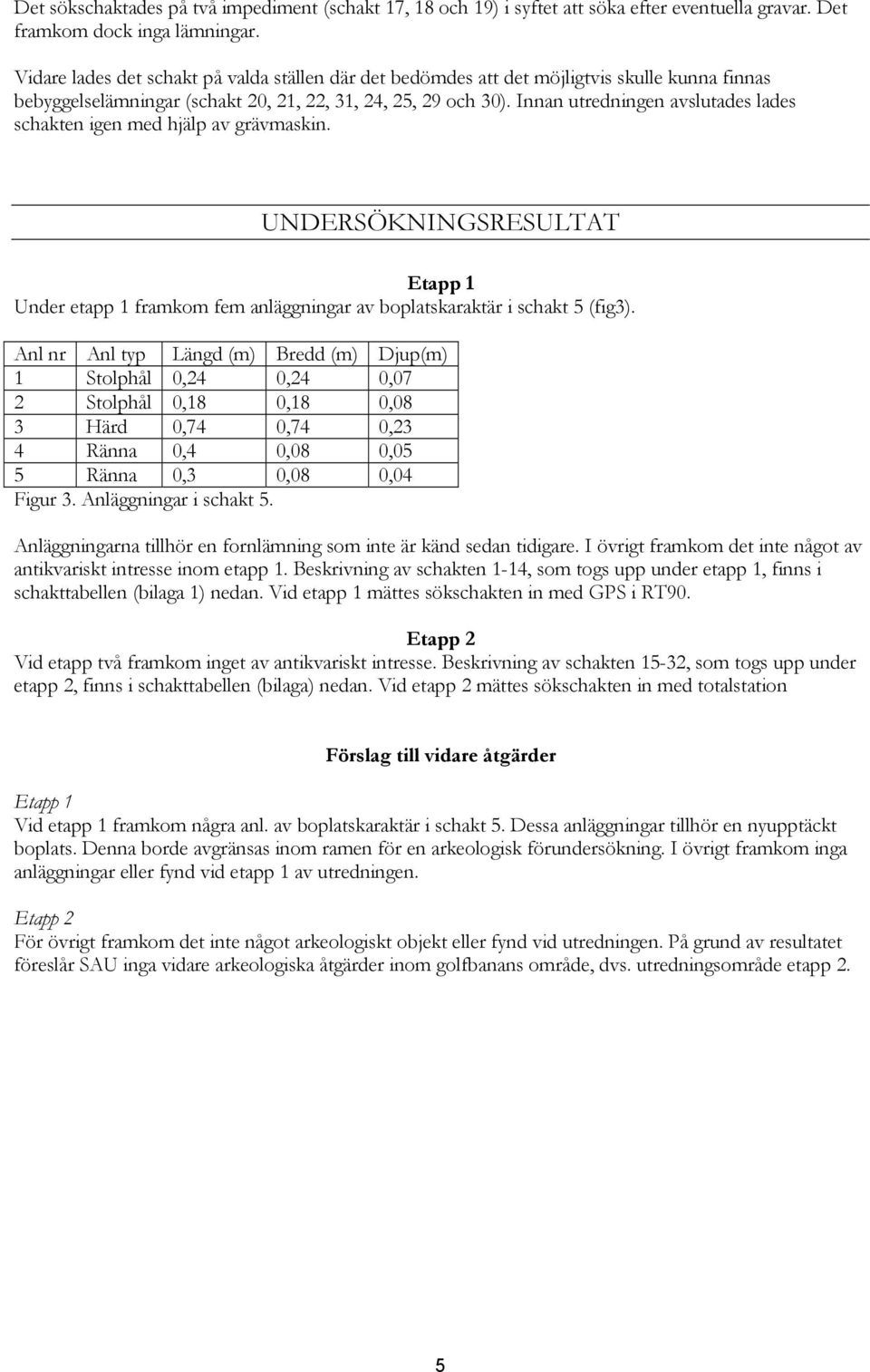

9 Det sökschaktades på två impediment (schakt 17, 18 och 19) i syftet att söka efter eventuella gravar. Det framkom dock inga lämningar. Vidare lades det schakt på valda ställen där det bedömdes att det möjligtvis skulle kunna finnas bebyggelselämningar (schakt 20, 21, 22, 31, 24, 25, 29 och 30). Innan utredningen avslutades lades schakten igen med hjälp av grävmaskin. UNDERSÖKNINGSRESULTAT Etapp 1 Under etapp 1 framkom fem anläggningar av boplatskaraktär i schakt 5 (fig3). Anl nr Anl typ Längd (m) Bredd (m) Djup(m) 1 Stolphål 0,24 0,24 0,07 2 Stolphål 0,18 0,18 0,08 3 Härd 0,74 0,74 0,23 4 Ränna 0,4 0,08 0,05 5 Ränna 0,3 0,08 0,04 Figur 3. Anläggningar i schakt 5. Anläggningarna tillhör en fornlämning som inte är känd sedan tidigare. I övrigt framkom det inte något av antikvariskt intresse inom etapp 1. Beskrivning av schakten 1-14, som togs upp under etapp 1, finns i schakttabellen (bilaga 1) nedan. Vid etapp 1 mättes sökschakten in med GPS i RT90. Etapp 2 Vid etapp två framkom inget av antikvariskt intresse. Beskrivning av schakten 15-32, som togs upp under etapp 2, finns i schakttabellen (bilaga) nedan. Vid etapp 2 mättes sökschakten in med totalstation Förslag till vidare åtgärder Etapp 1 Vid etapp 1 framkom några anl. av boplatskaraktär i schakt 5. Dessa anläggningar tillhör en nyupptäckt boplats. Denna borde avgränsas inom ramen för en arkeologisk förundersökning. I övrigt framkom inga anläggningar eller fynd vid etapp 1 av utredningen. Etapp 2 För övrigt framkom det inte något arkeologiskt objekt eller fynd vid utredningen. På grund av resultatet föreslår SAU inga vidare arkeologiska åtgärder inom golfbanans område, dvs. utredningsområde etapp 2. 5

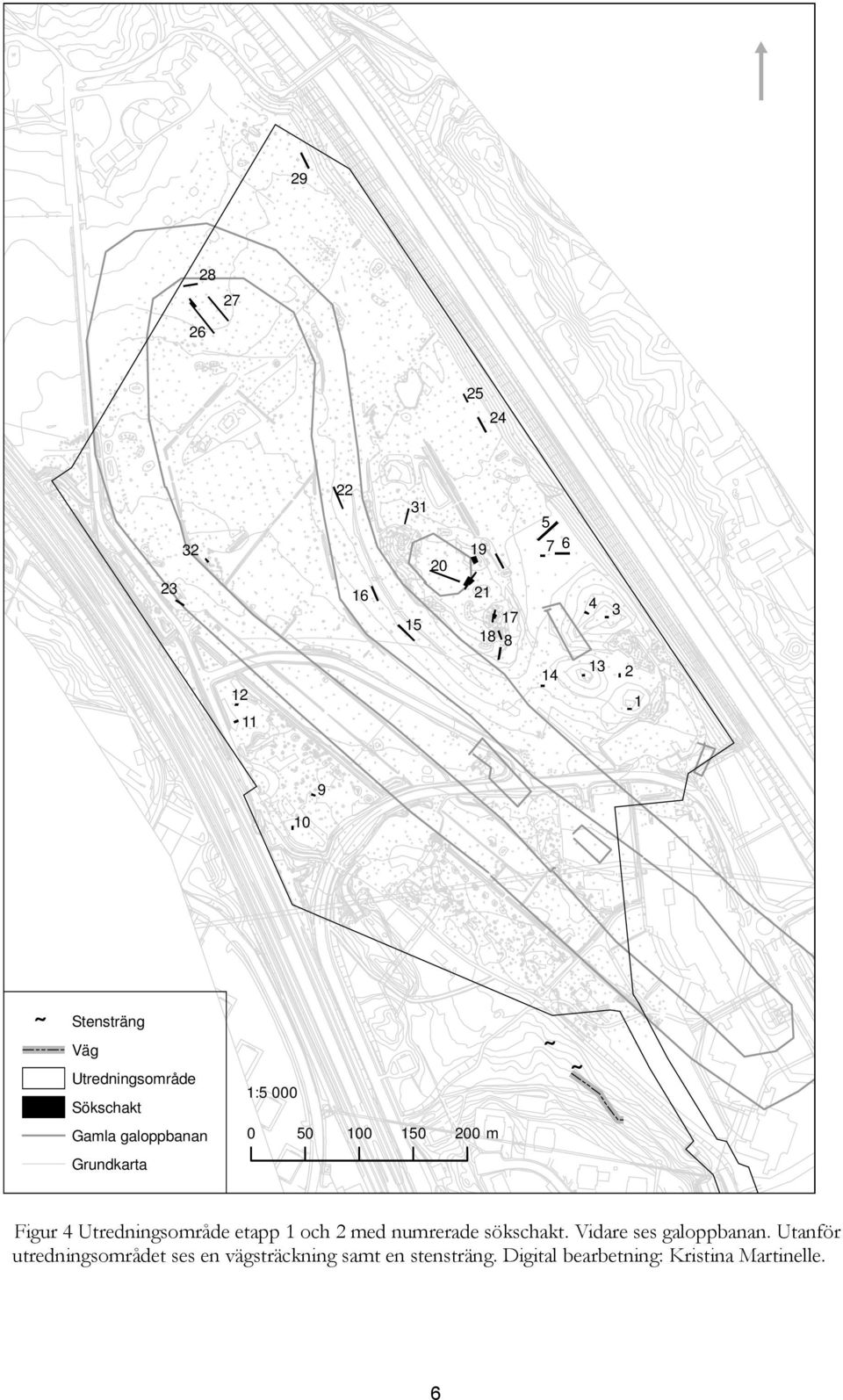

10 m Stensträng Väg Utredningsområde Sökschakt 1:5 000 Gamla galoppbanan m Grundkarta Figur 4 Utredningsområde etapp 1 och 2 med numrerade sökschakt. Vidare ses galoppbanan. Utanför utredningsområdet ses en vägsträckning samt en stensträng. Digital bearbetning: Kristina Martinelle. 6

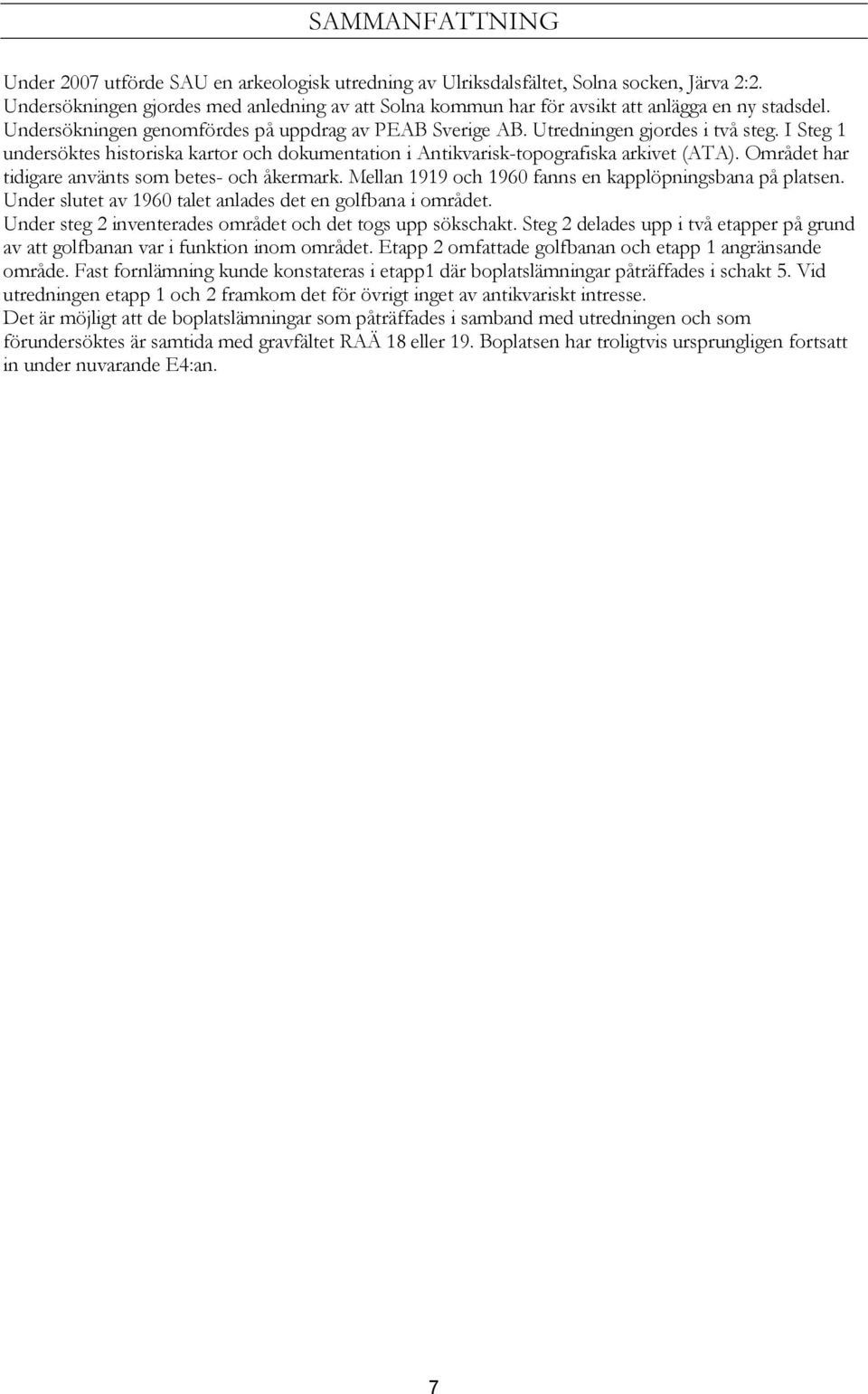

11 SAMMANFATTNING Under 2007 utförde SAU en arkeologisk utredning av Ulriksdalsfältet, Solna socken, Järva 2:2. Undersökningen gjordes med anledning av att Solna kommun har för avsikt att anlägga en ny stadsdel. Undersökningen genomfördes på uppdrag av PEAB Sverige AB. Utredningen gjordes i två steg. I Steg 1 undersöktes historiska kartor och dokumentation i Antikvarisk-topografiska arkivet (ATA). Området har tidigare använts som betes- och åkermark. Mellan 1919 och 1960 fanns en kapplöpningsbana på platsen. Under slutet av 1960 talet anlades det en golfbana i området. Under steg 2 inventerades området och det togs upp sökschakt. Steg 2 delades upp i två etapper på grund av att golfbanan var i funktion inom området. Etapp 2 omfattade golfbanan och etapp 1 angränsande område. Fast fornlämning kunde konstateras i etapp1 där boplatslämningar påträffades i schakt 5. Vid utredningen etapp 1 och 2 framkom det för övrigt inget av antikvariskt intresse. Det är möjligt att de boplatslämningar som påträffades i samband med utredningen och som förundersöktes är samtida med gravfältet RAÄ 18 eller 19. Boplatsen har troligtvis ursprungligen fortsatt in under nuvarande E4:an. 7

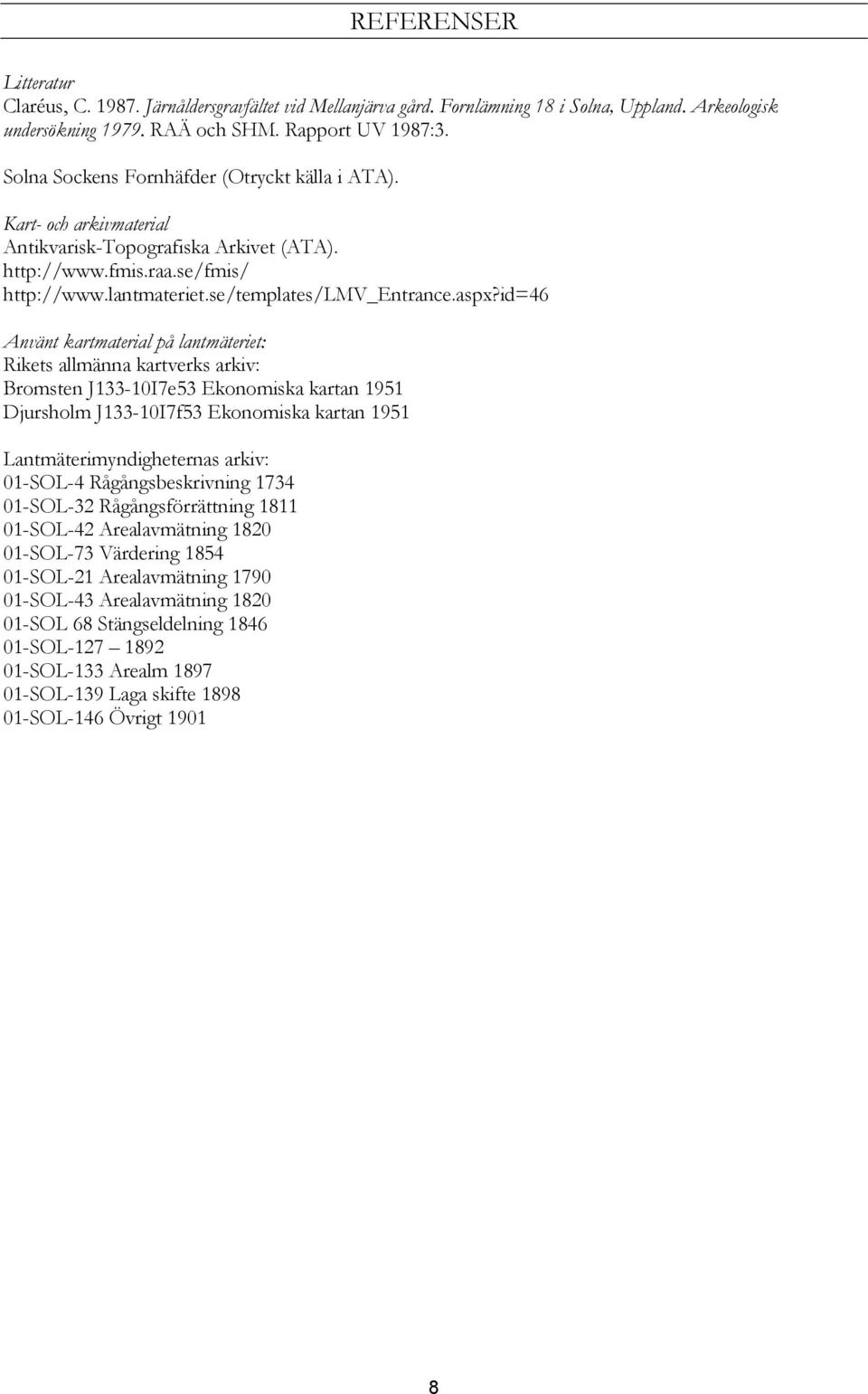

12 REFERENSER Litteratur Claréus, C Järnåldersgravfältet vid Mellanjärva gård. Fornlämning 18 i Solna, Uppland. Arkeologisk undersökning RAÄ och SHM. Rapport UV 1987:3. Solna Sockens Fornhäfder (Otryckt källa i ATA). Kart- och arkivmaterial Antikvarisk-Topografiska Arkivet (ATA). Använt kartmaterial på lantmäteriet: Rikets allmänna kartverks arkiv: Bromsten J133-10I7e53 Ekonomiska kartan 1951 Djursholm J133-10I7f53 Ekonomiska kartan 1951 Lantmäterimyndigheternas arkiv: 01-SOL-4 Rågångsbeskrivning SOL-32 Rågångsförrättning SOL-42 Arealavmätning SOL-73 Värdering SOL-21 Arealavmätning SOL-43 Arealavmätning SOL 68 Stängseldelning SOL SOL-133 Arealm SOL-139 Laga skifte SOL-146 Övrigt

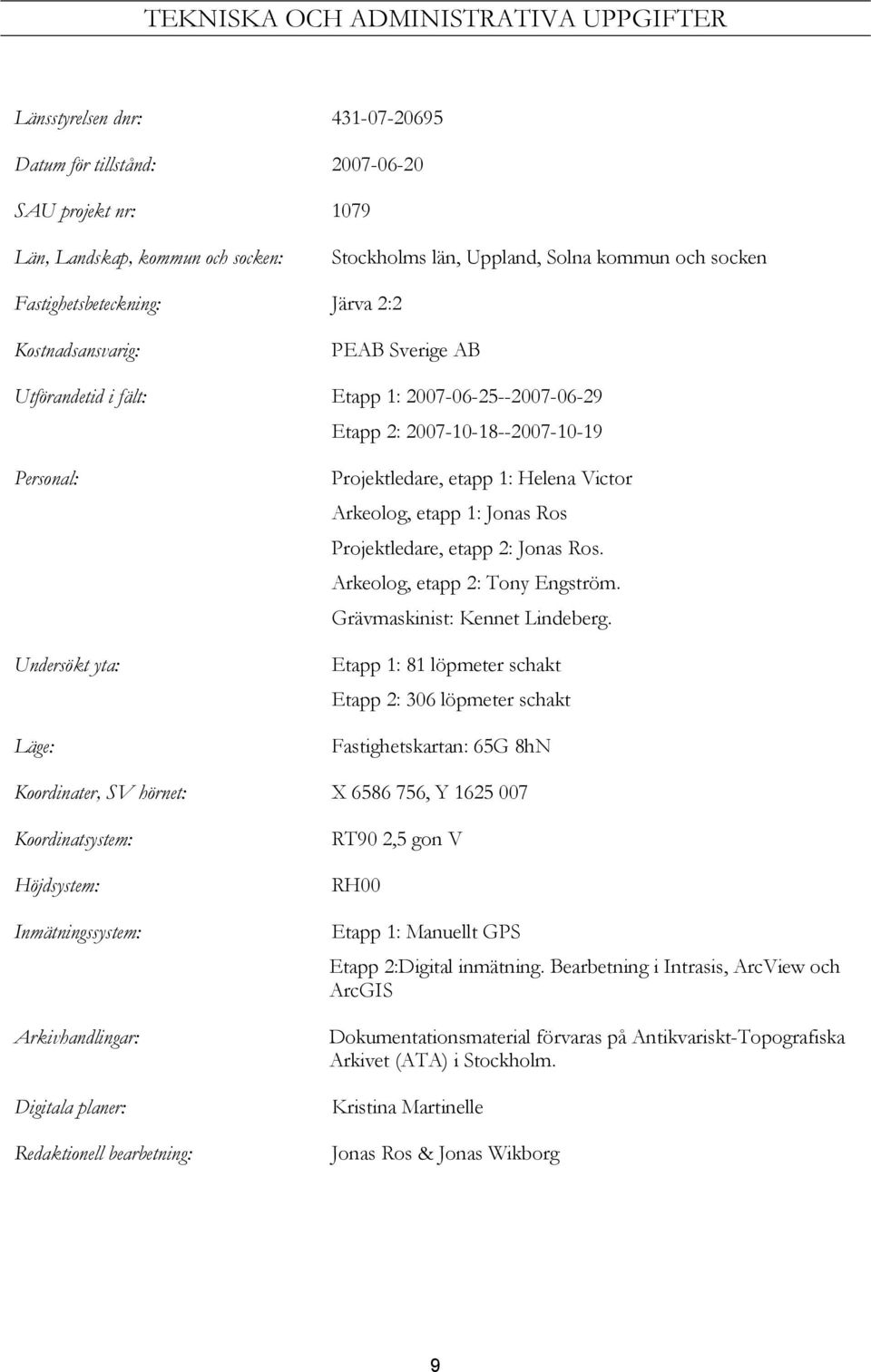

13 TEKNISKA OCH ADMINISTRATIVA UPPGIFTER Länsstyrelsen dnr: Datum för tillstånd: SAU projekt nr: 1079 Län, Landskap, kommun och socken: Stockholms län, Uppland, Solna kommun och socken Fastighetsbeteckning: Järva 2:2 Kostnadsansvarig: PEAB Sverige AB Utförandetid i fält: Etapp 1: Etapp 2: Personal: Undersökt yta: Läge: Projektledare, etapp 1: Helena Victor Arkeolog, etapp 1: Jonas Ros Projektledare, etapp 2: Jonas Ros. Arkeolog, etapp 2: Tony Engström. Grävmaskinist: Kennet Lindeberg. Etapp 1: 81 löpmeter schakt Etapp 2: 306 löpmeter schakt Fastighetskartan: 65G 8hN Koordinater, SV hörnet: X , Y Koordinatsystem: Höjdsystem: Inmätningssystem: Arkivhandlingar: Digitala planer: Redaktionell bearbetning: RT90 2,5 gon V RH00 Etapp 1: Manuellt GPS Etapp 2:Digital inmätning. Bearbetning i Intrasis, ArcView och ArcGIS Dokumentationsmaterial förvaras på Antikvariskt-Topografiska Arkivet (ATA) i Stockholm. Kristina Martinelle Jonas Ros & Jonas Wikborg 9

14

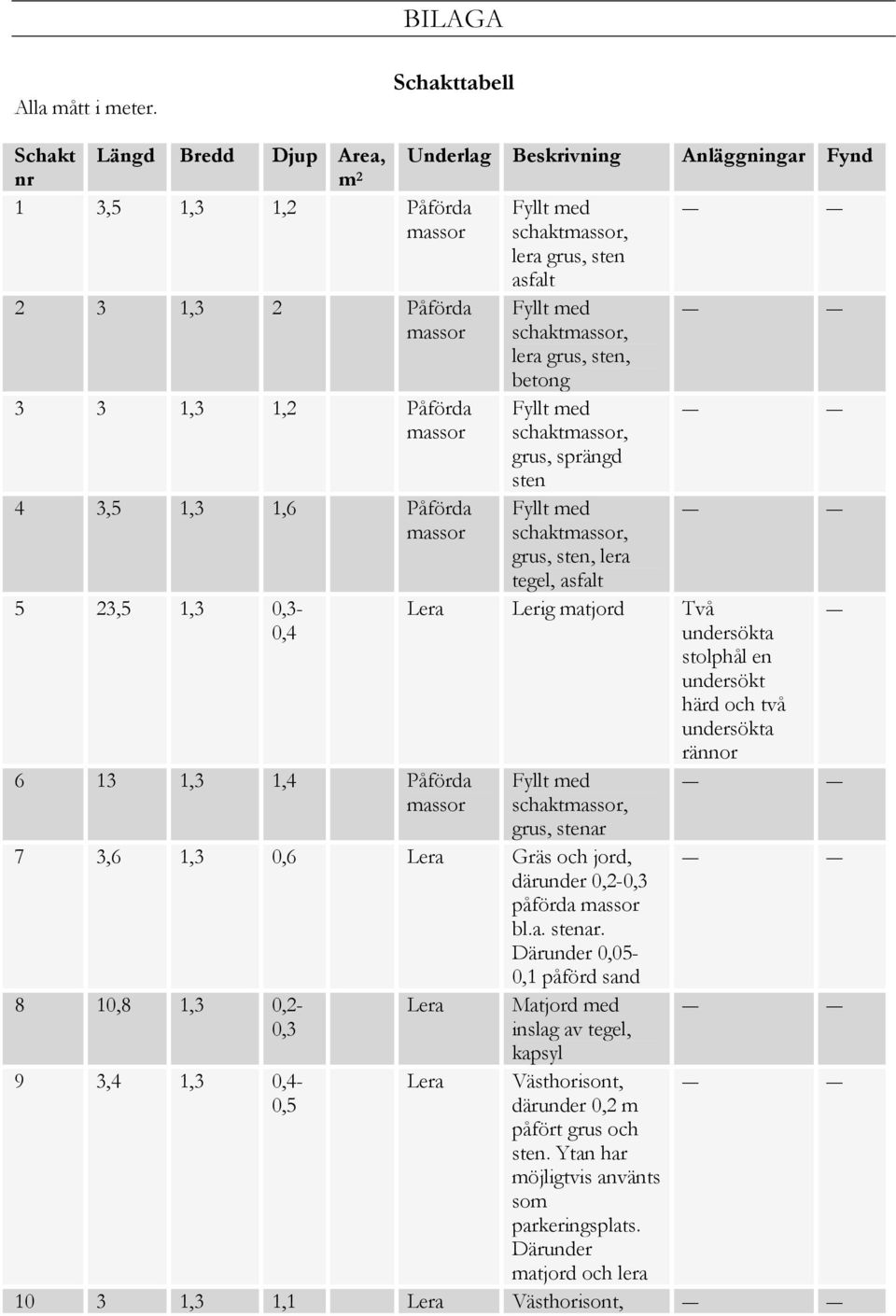

15 BILAGA Alla mått i meter. Schakttabell Schakt Längd Bredd Djup Area, Underlag Beskrivning Anläggningar Fynd nr m 2 1 3,5 1,3 1,2 Påförda Fyllt med massor schaktmassor, lera grus, sten asfalt 2 3 1,3 2 Påförda massor Fyllt med schaktmassor, lera grus, sten, betong 3 3 1,3 1,2 Påförda massor 4 3,5 1,3 1,6 Påförda massor 5 23,5 1,3 0,3-0, ,3 1,4 Påförda massor Fyllt med schaktmassor, grus, sprängd sten Fyllt med schaktmassor, grus, sten, lera tegel, asfalt Lera Lerig matjord Två undersökta stolphål en undersökt härd och två undersökta rännor Fyllt med schaktmassor, grus, stenar 7 3,6 1,3 0,6 Lera Gräs och jord, därunder 0,2-0,3 påförda massor bl.a. stenar. Därunder 0,05-0,1 påförd sand 8 10,8 1,3 0,2-0,3 9 3,4 1,3 0,4-0,5 Lera Lera Matjord med inslag av tegel, kapsyl Västhorisont, därunder 0,2 m påfört grus och sten. Ytan har möjligtvis använts som parkeringsplats. Därunder matjord och lera ,3 1,1 Lera Västhorisont,

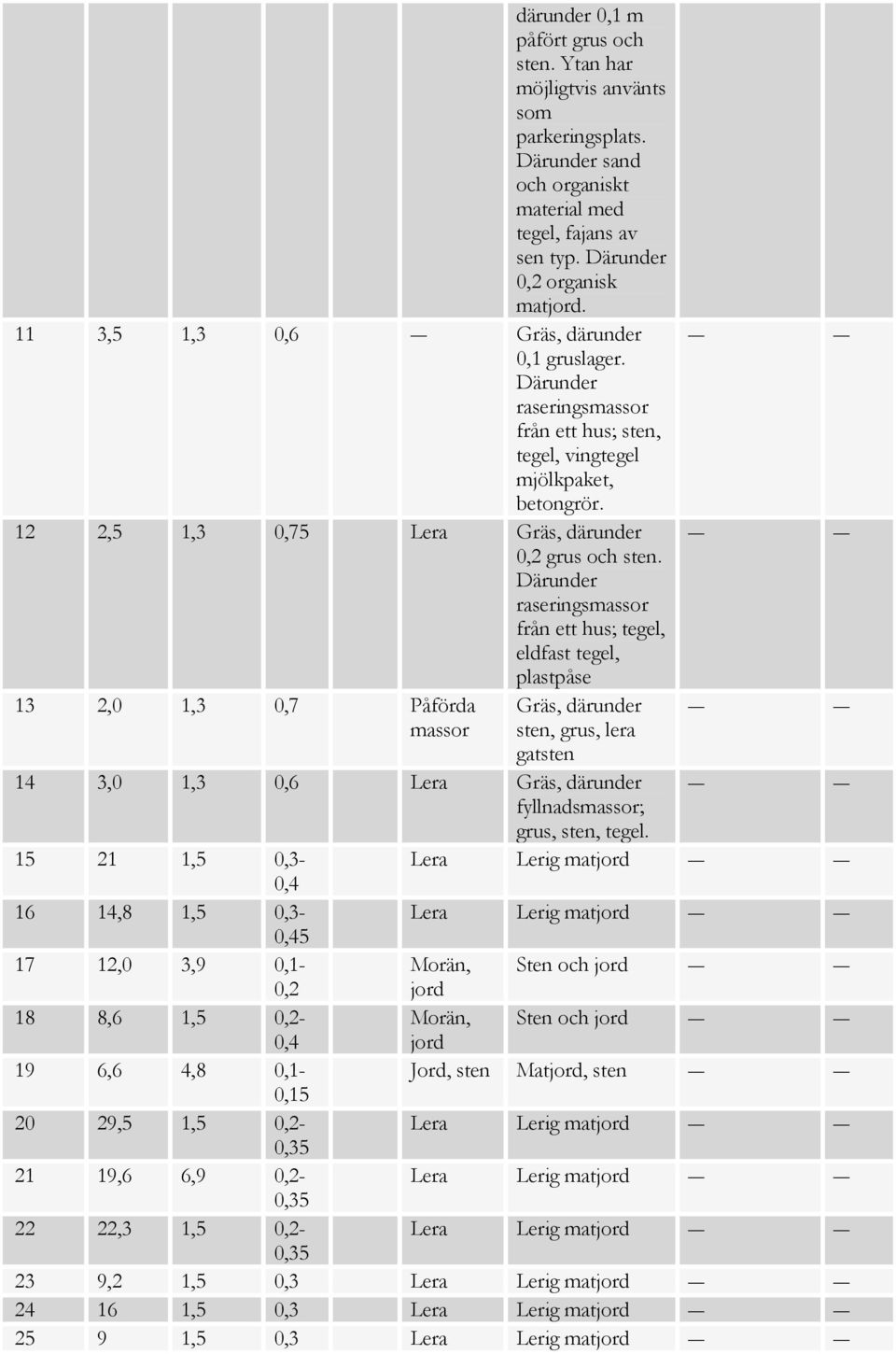

16 därunder 0,1 m påfört grus och sten. Ytan har möjligtvis använts som parkeringsplats. Därunder sand och organiskt material med tegel, fajans av sen typ. Därunder 0,2 organisk matjord. 11 3,5 1,3 0,6 Gräs, därunder 0,1 gruslager. Därunder raseringsmassor från ett hus; sten, tegel, vingtegel mjölkpaket, betongrör. 12 2,5 1,3 0,75 Lera Gräs, därunder 0,2 grus och sten. Därunder raseringsmassor från ett hus; tegel, eldfast tegel, plastpåse 13 2,0 1,3 0,7 Påförda massor Gräs, därunder sten, grus, lera gatsten 14 3,0 1,3 0,6 Lera Gräs, därunder fyllnadsmassor; grus, sten, tegel ,5 0,3- Lera Lerig matjord 0, ,8 1,5 0,3- Lera Lerig matjord 0, ,0 3,9 0,1- Morän, Sten och jord 0,2 jord 18 8,6 1,5 0,2- Morän, Sten och jord 0,4 jord 19 6,6 4,8 0,1- Jord, sten Matjord, sten 0, ,5 1,5 0,2- Lera Lerig matjord 0, ,6 6,9 0,2- Lera Lerig matjord 0, ,3 1,5 0,2- Lera Lerig matjord 0, ,2 1,5 0,3 Lera Lerig matjord ,5 0,3 Lera Lerig matjord ,5 0,3 Lera Lerig matjord

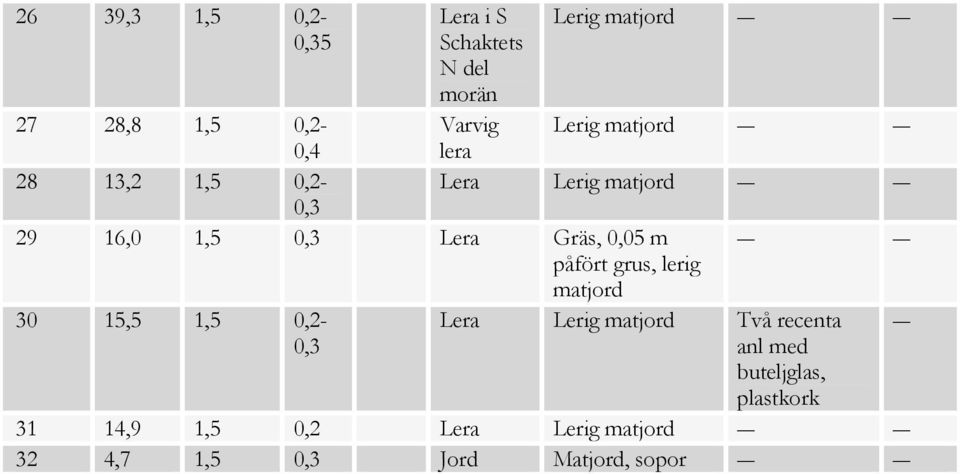

17 26 39,3 1,5 0,2-0,35 Lera i S Schaktets N del morän Lerig matjord Varvig Lerig matjord lera Lera Lerig matjord 27 28,8 1,5 0,2-0, ,2 1,5 0,2-0, ,0 1,5 0,3 Lera Gräs, 0,05 m påfört grus, lerig matjord 30 15,5 1,5 0,2-0,3 Lera Lerig matjord Två recenta anl med buteljglas, plastkork 31 14,9 1,5 0,2 Lera Lerig matjord 32 4,7 1,5 0,3 Jord Matjord, sopor
