1 LIROMA produktkatalog 20 01

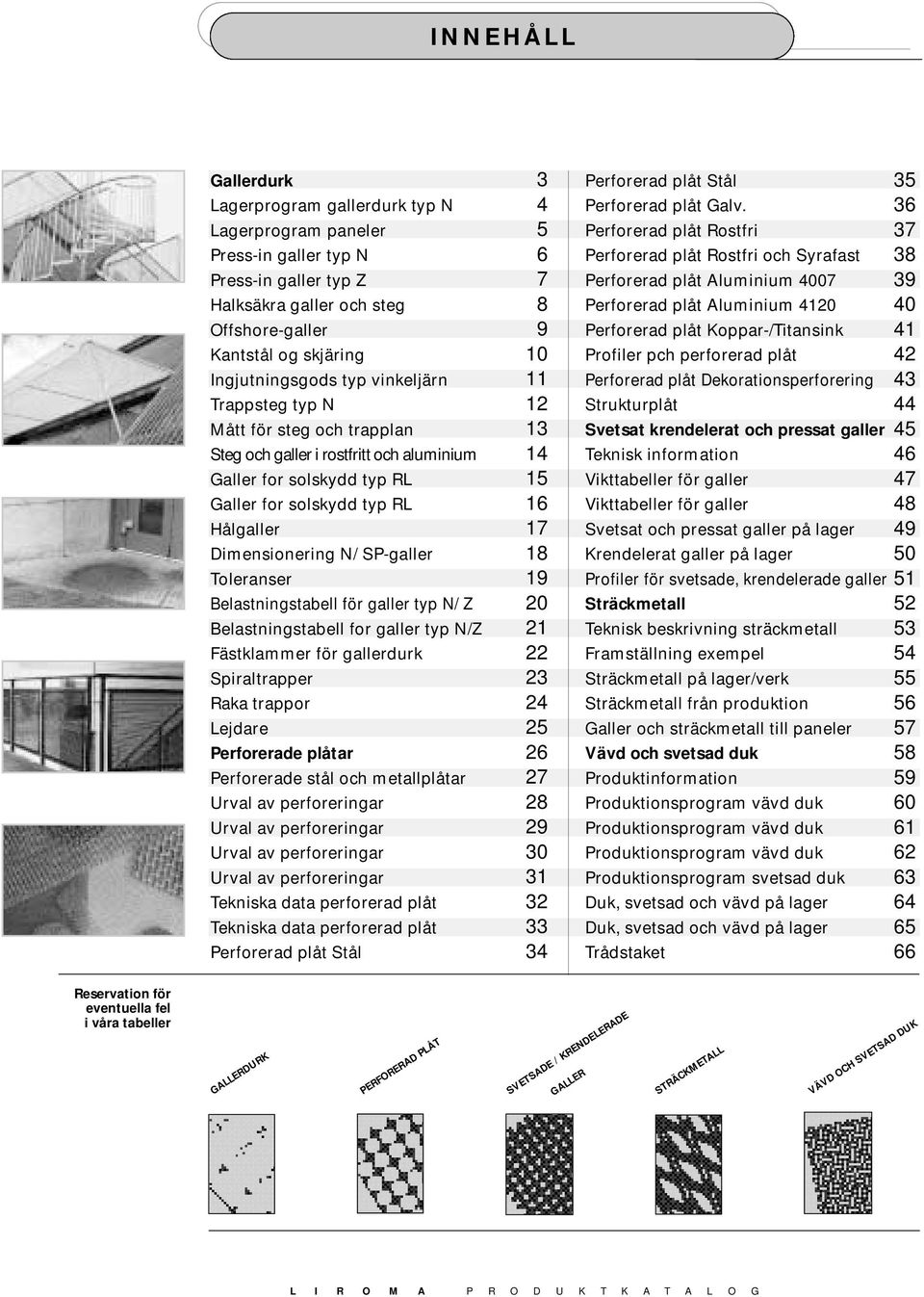

2 INNEHÅLL Gallerdurk Lagerprogram gallerdurk typ N Lagerprogram paneler Press-in galler typ N Press-in galler typ Z Halksäkra galler och steg Offshore-galler Kantstål og skjäring Ingjutningsgods typ vinkeljärn Trappsteg typ N Mått för steg och trapplan Steg och galler i rostfritt och aluminium Galler for solskydd typ RL Galler for solskydd typ RL Hålgaller Dimensionering N/ SP-galler Toleranser Belastningstabell för galler typ N/ Z Belastningstabell for galler typ N/Z Fästklammer för gallerdurk Spiraltrapper Raka trappor Lejdare Perforerade plåtar Perforerade stål och metallplåtar Urval av perforeringar Urval av perforeringar Urval av perforeringar Urval av perforeringar Tekniska data perforerad plåt Tekniska data perforerad plåt Perforerad plåt Stål Perforerad plåt Stål Perforerad plåt Galv. Perforerad plåt Rostfri Perforerad plåt Rostfri och Syrafast Perforerad plåt Aluminium 4007 Perforerad plåt Aluminium 4120 Perforerad plåt Koppar-/Titansink Profiler pch perforerad plåt Perforerad plåt Dekorationsperforering Strukturplåt Svetsat krendelerat och pressat galler Teknisk information Vikttabeller för galler Vikttabeller för galler Svetsat och pressat galler på lager Krendelerat galler på lager Profiler för svetsade, krendelerade galler Sträckmetall Teknisk beskrivning sträckmetall Framställning exempel Sträckmetall på lager/verk Sträckmetall från produktion Galler och sträckmetall till paneler Vävd och svetsad duk Produktinformation Produktionsprogram vävd duk Produktionsprogram vävd duk Produktionsprogram vävd duk Produktionsprogram svetsad duk Duk, svetsad och vävd på lager Duk, svetsad och vävd på lager Trådstaket Reservation för eventuella fel i våra tabeller GALLERDURK PERFORERAD PLÅT SVETSADE / KRENDELERADE GALLER STRÄCKMETALL VÄVD OCH SVETSAD DUK

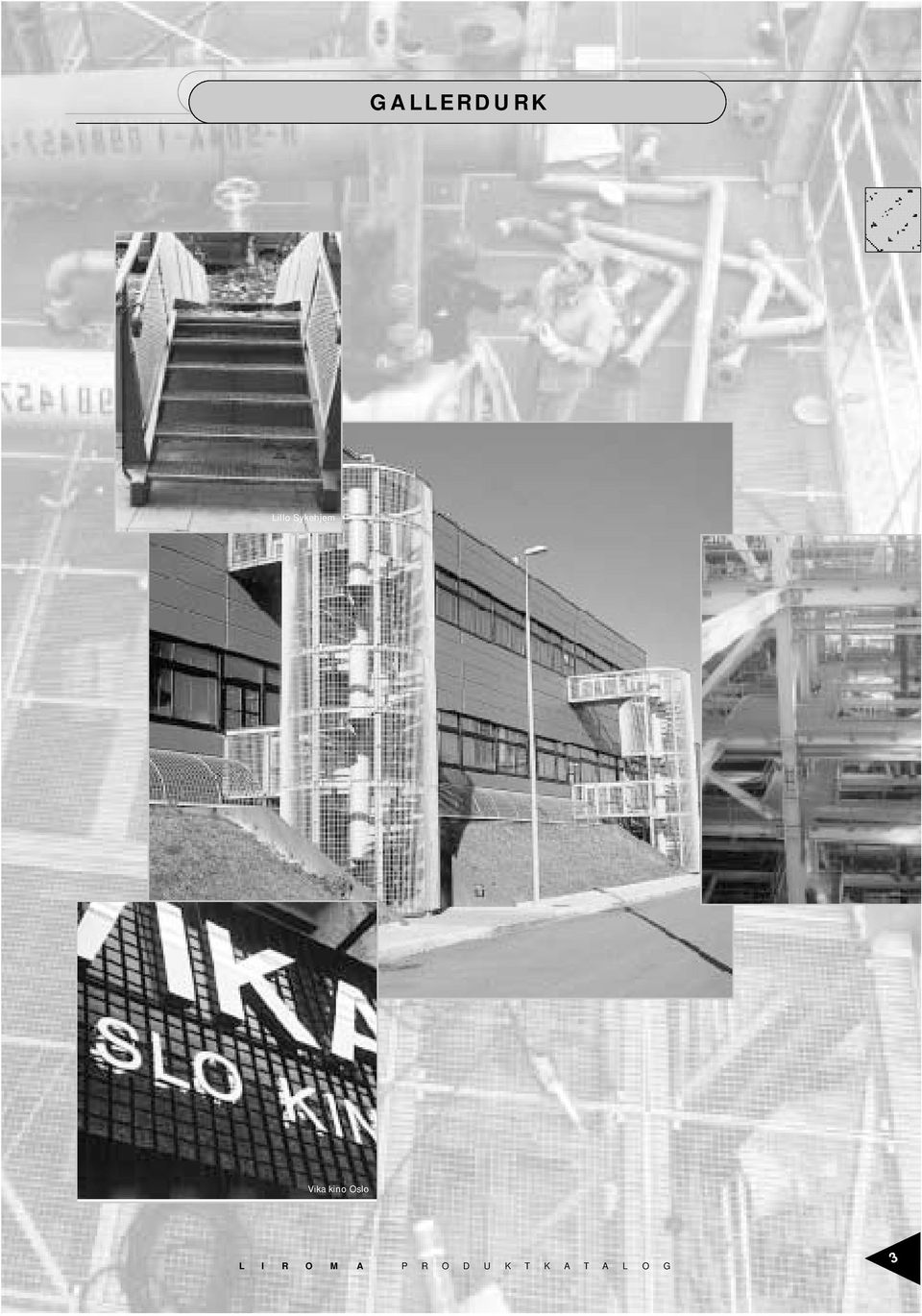

3 GALLERDURK Lillo Sykehjem Vika kino Oslo 3

4 LIROMA AB lliroma AB har ett stort lager med ett mycket brett produktsortiment. Konkurens-kraftiga priser och det mindre företagets flexibilitet gör att vi är ett bra val som Din leverantör. Vi bygger även ut vårt lager efterhand för att kunna ge ett ännu bredare utbud på befintliga och nya produkter. Pröva oss nästa gång Du skall göra Ditt inköp. GALLERDURK PERFORERAD PLÅT SVETSADE / KRENDELERADE GALLER STRÄCKMETALL VÄVD OCH SVETSAD DUK

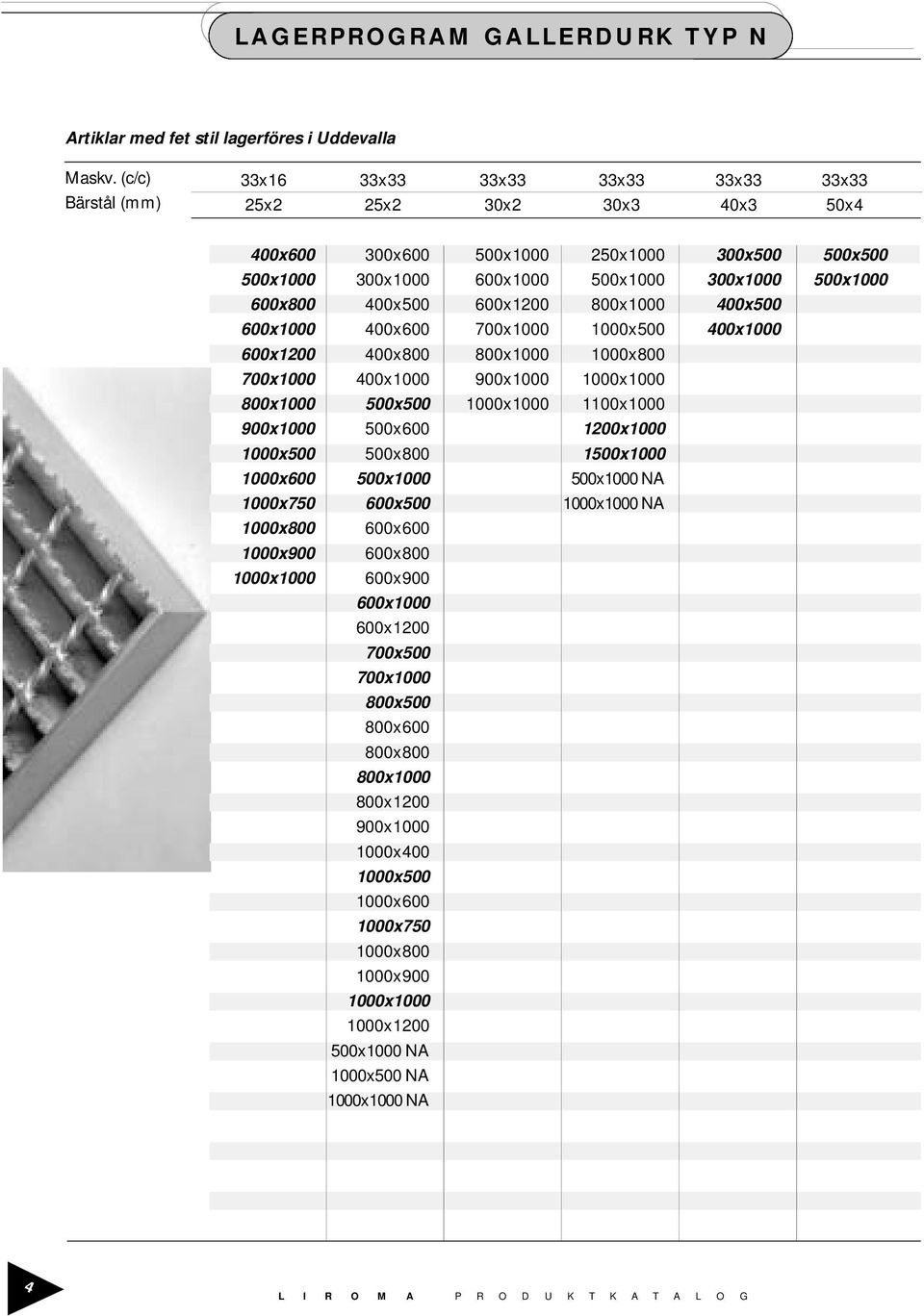

5 LAGERPROGRAM GALLERDURK TYP N Artiklar med fet stil lagerföres i Uddevalla Maskv. (c/c) Bärstål (mm) 33x16 33x33 33x33 33x33 33x33 33x33 25x2 25x2 30x2 30x3 40x3 50x4 400x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x1000 NA 1000x x x1000 NA 1000x x x x x x x x x x x x x x x x x x x x x x x x x1000 NA 1000x500 NA 1000x1000 NA 4

6 LAGERPROGRAM GALLERDURKPANELER Artiklar med fet stil lagerföres i Uddevalla 6100x1000 mm Bärståls- 34x18 34x38 34x50 34x76 34x100 dim (30x14) (30x32) (30x44) (30x69) (30x94) Maskv. c/c (Ljusöppning) 25x2 galv./svart galv. galv. 25x3 galv. galv. galv. galv./svart 25x5 galv. galv. 30x2 galv. galv. galv. 30x3 galv. galv. galv. galv./svart 30x5 galv. galv. 40x3 galv. galv. 40x4 galv. 40x5 galv. 50x4 galv. Andra sorter på förfrågan Vi levererar SP-galler i obehandlat och galvaniserat samt rostfritt och syrafast stål Arealen beräknas ut i från närmaste standardbredd mm. Första måtter anger bärmåttet på gallerdurken. Ex 16000x1000 mm Bärmått x Tvärmått lliroma SP-galler är en pressvetsad typ, dvs. den framställs i specialmaskin efter motståndstetsmetoden. Under högt tryck och samtidig hög strömstyrka sammanföres bärstålet med tvärstålet. Materialet uppvärms vid svetspunkterna och smältes samman utan tillsättsmaterial. Då uppnås slaggfria svetsfogar. Zink eller målning fäster sig därför bra på dessa ytor. På grund av denna framställningsmetod oppnås en svetsfog i varje krysspunkt mellan bärstål och tvärstål. Oberoende av maskvidden är det 600 till 1000 svetspunkter per kvadratmeter. Detta ger gallren en mycket god dragfasthet. Det kan kapas eller skäras med skärbrännare för uttag m.m. 5

7 PRESS-IN GALLER TYP N lliroma press-in galler framställs genom att tvärstålet pressas under högt tryck in i slitsar i bärstålet. Slitsmönstret och det höga trycket medför att tvärstålet och bärstålet blir fullständigt fastlåst. Därför uppnås god styvhet och ypperlig lastfördelnings-egenskaper. Press- in galler levereras alltid med kantstål. Produktionsprogram för press-in galler typ N Bärstålsdim. i mm Maskvidd i mm A. Centrumavstånd mellan B. Centrumavstånd mellan 20/2-25/2-30/2 bärstål: tvärstål: 35/2-40/2-50/2 16,6-22,2-27,7-33,3 11,1-16,6-22,2-33,3 20/3-25/3-30/3-44, ,5-66,6 44, ,5-66,6 35/3-40/3-50/3-60/3 77,7-88, ,7-88,8-100 A B Den mest använda maskvidden är 33,3 x 33,3 mm. Kombinationer av A och B kan beställas för galler med bärstål upp till 1800 mm. För galler med bärstål med längd 1800 till 2500 mm, se kombinationerna C och D under typ Z. Max bärstålslängd (spännvidd): 2500 mm 6

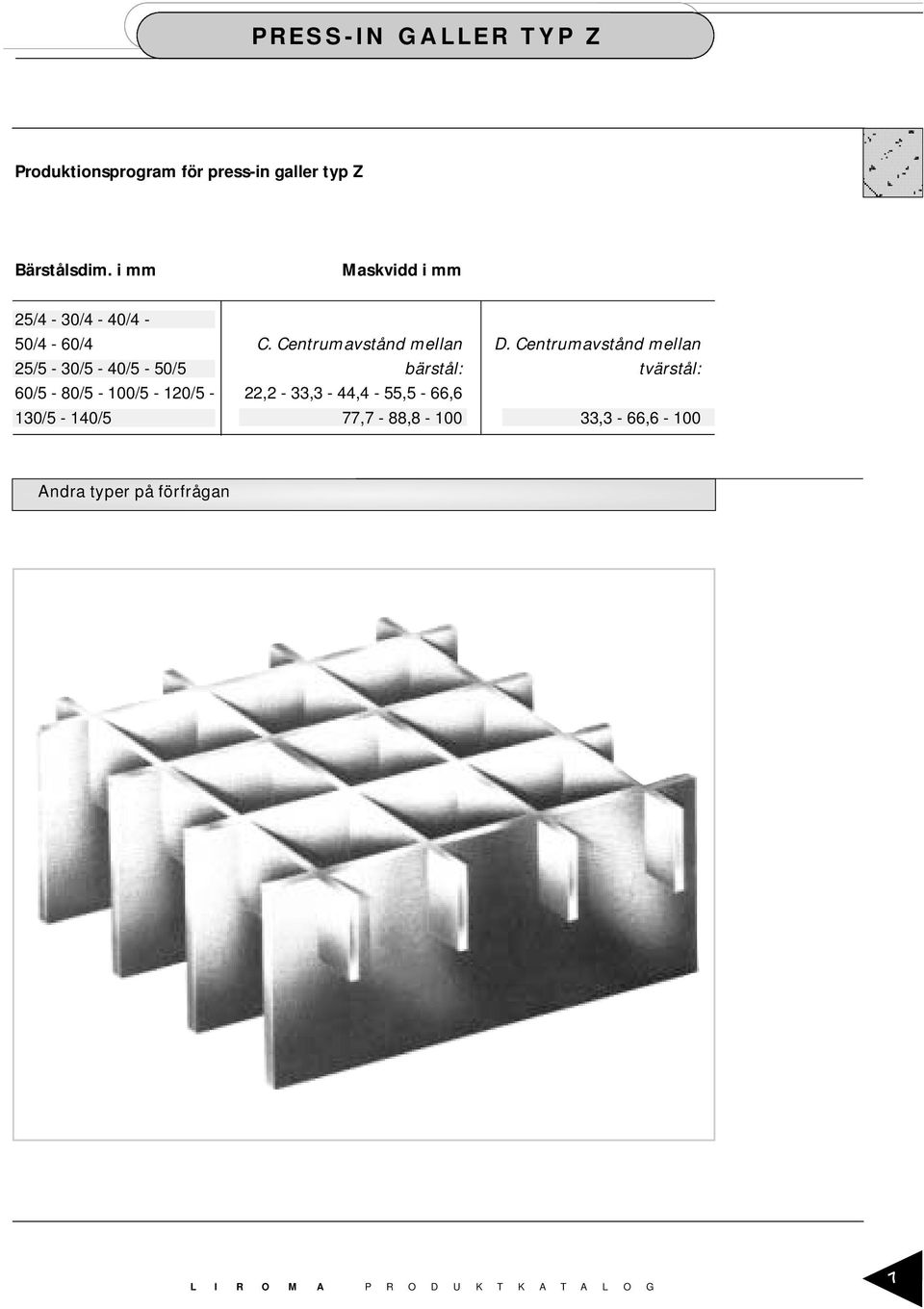

8 PRESS-IN GALLER TYP Z Produktionsprogram för press-in galler typ Z Bärstålsdim. i mm Maskvidd i mm 25/4-30/4-40/4-50/4-60/4 C. Centrumavstånd mellan D. Centrumavstånd mellan 25/5-30/5-40/5-50/5 bärstål: tvärstål: 60/5-80/5-100/5-120/5-22,2-33,3-44,4-55,5-66,6 130/5-140/5 77,7-88, ,3-66,6-100 Andra typer på förfrågan 7

9 HALSÄKRA GALLER OCH STEG Dessa är tillgängliga på förfrågan Typ NA Både bärstål och tvärstål är sågtandade för bästa möjliga halkskydd. Typ NAD Sågtandade bärstål, bjälkstål försänkt ca. 2 mm. Typ NAV Sågtandade bjälkstål, bärstål försänkt ca. 2 mm. 8

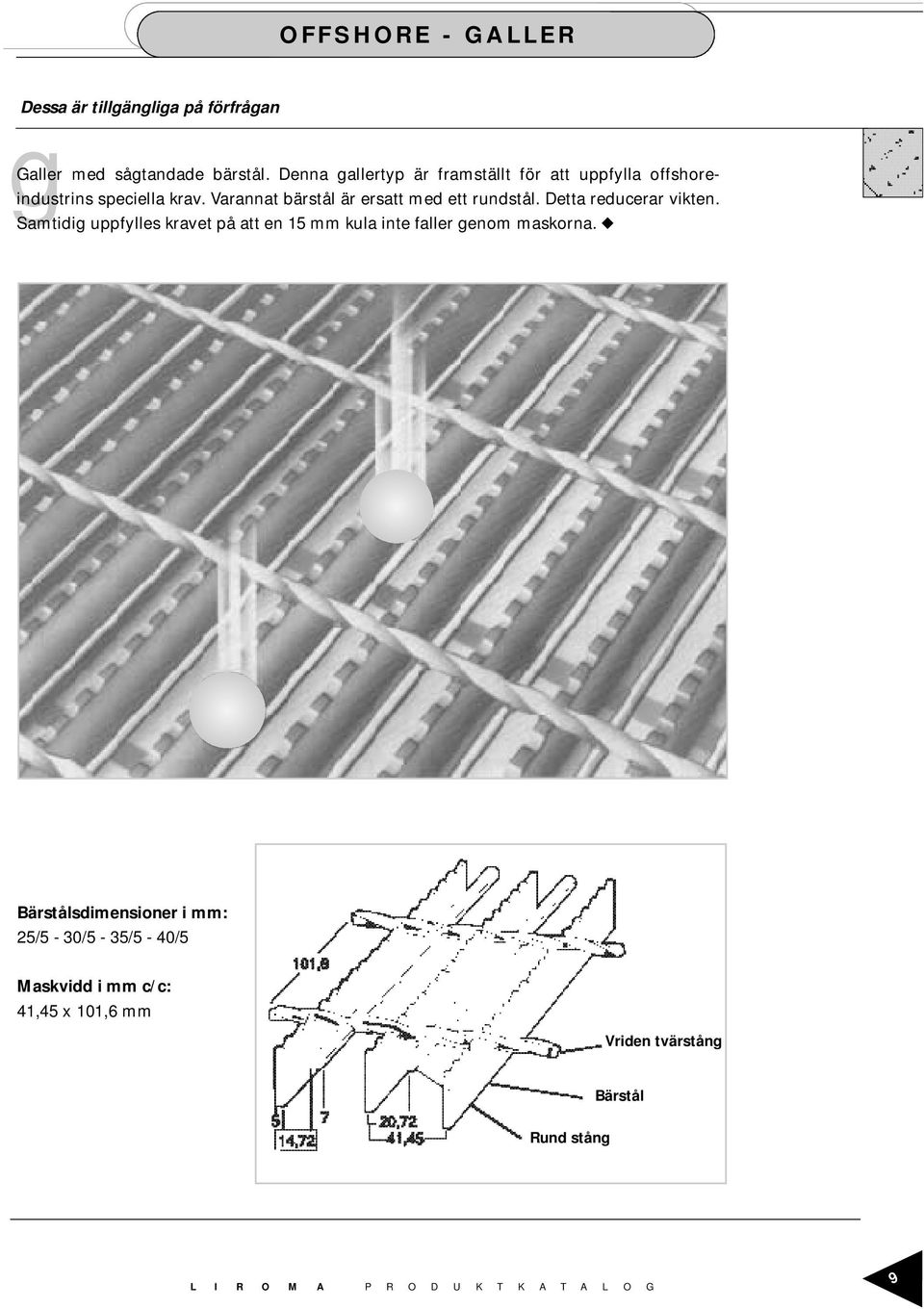

10 OFFSHORE - GALLER Dessa är tillgängliga på förfrågan ggaller med sågtandade bärstål. Denna gallertyp är framställt för att uppfylla offshoreindustrins speciella krav. Varannat bärstål är ersatt med ett rundstål. Detta reducerar vikten. Samtidig uppfylles kravet på att en 15 mm kula inte faller genom maskorna. Bärstålsdimensioner i mm: 25/5-30/5-35/5-40/5 Maskvidd i mm c/c: 41,45 x 101,6 mm Vriden tvärstång Bärstål Rund stång 9

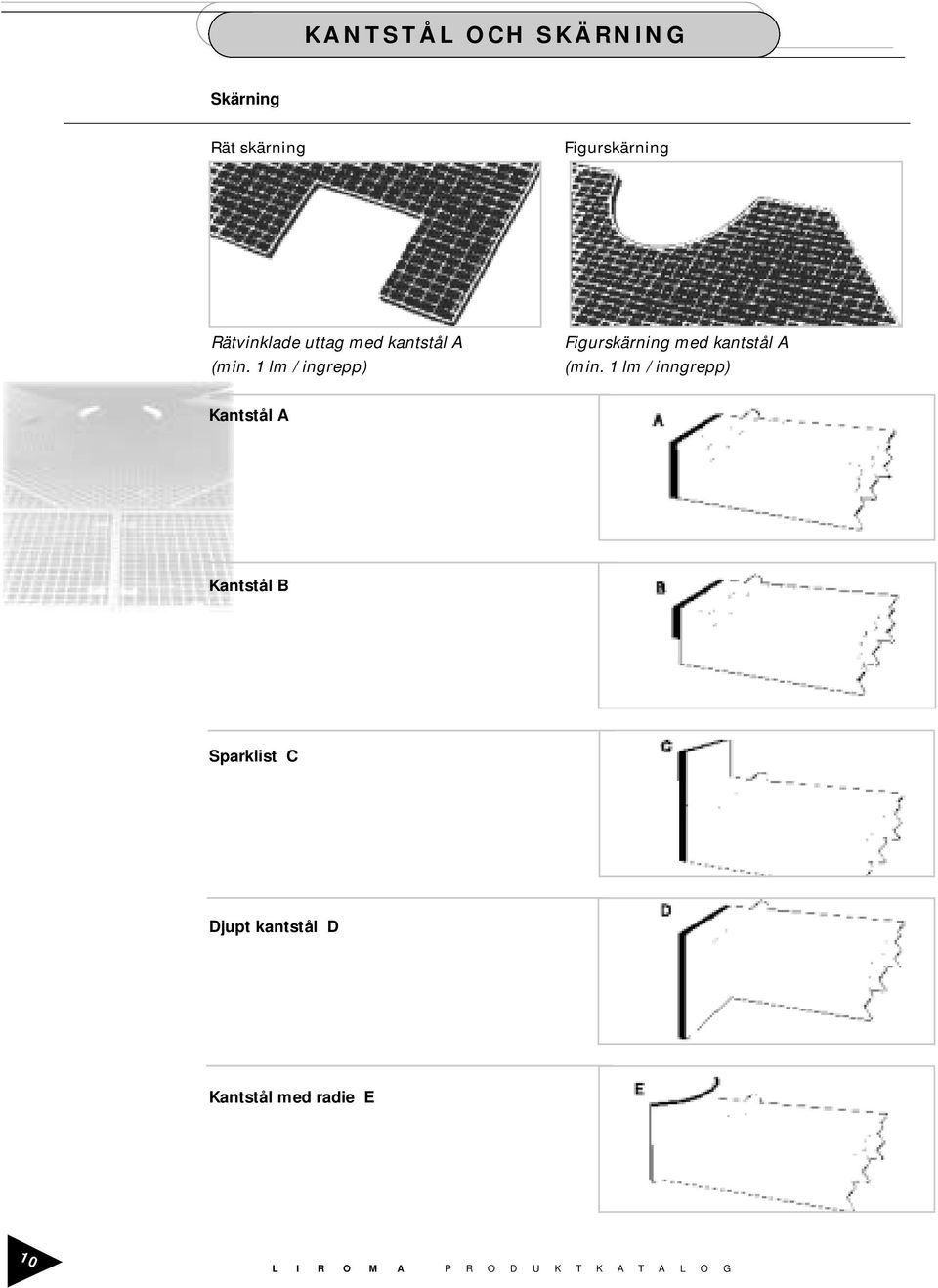

11 KANTSTÅL OCH SKÄRNING Skärning Rät skärning Figurskärning Rätvinklade uttag med kantstål A (min. 1 lm / ingrepp) Figurskärning med kantstål A (min. 1 lm / inngrepp) Kantstål A Kantstål B Sparklist C Djupt kantstål D Kantstål med radie E 10

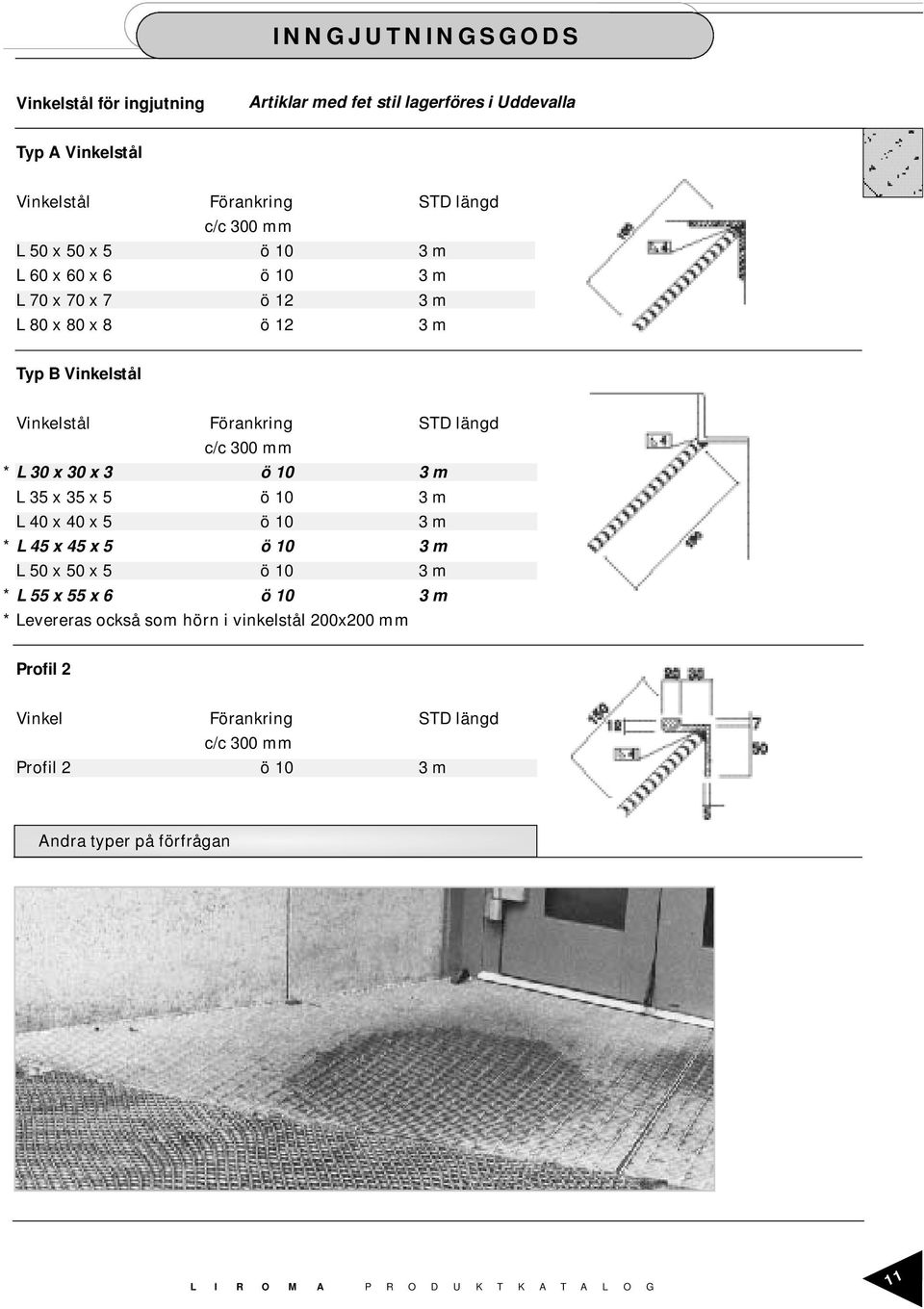

12 INNGJUTNINGSGODS Vinkelstål för ingjutning Artiklar med fet stil lagerföres i Uddevalla Typ A Vinkelstål Vinkelstål Förankring STD längd c/c 300 mm L 50 x 50 x 5 ö 10 3 m L 60 x 60 x 6 ö 10 3 m L 70 x 70 x 7 ö 12 3 m L 80 x 80 x 8 ö 12 3 m Typ B Vinkelstål Vinkelstål Förankring STD längd c/c 300 mm * L 30 x 30 x 3 L 35 x 35 x 5 ö 10 ö 10 3 m 3 m L 40 x 40 x 5 ö 10 3 m * L 45 x 45 x 5 L 50 x 50 x 5 ö 10 ö 10 3 m 3 m * L 55 x 55 x 6 ö 10 3 m * Levereras också som hörn i vinkelstål 200x200 mm Profil 2 Vinkel Förankring STD längd c/c 300 mm Profil 2 ö 10 3 m Andra typer på förfrågan 11

13 TRAPPSTEG TYP N Artiklar med fet stil lagerföres i Uddevalla Längd x bredd Vikt VFZ Kg/st Längd x bredd Vikt VFZ Kg/st 500 x 130 2,2 500 x 160 2,6 500 x 200 3,1 600 x 130 2,6 600 x 160 3,1 600 x 200 3,6 600 x 230 4,1 700 x 130 3,1 700 x 160 3,5 700 x 200 4,0 700 x 230 4, x , x , x , x , x , x , x , x , x ,6 Övriga dimensioner på förfrågan. Anpassade trapplan leveras som standard i djup 500/1000 mm. Samtliga steg kan levereras sågtandade för extra halkskydd. 800 x 130 3,7 800 x 160 4,3 800 x 200 5,1 800 x 230 5,7 800 x 260 6,3 900 x 160 4,8 900 x 200 5,7 900 x 230 6,3 900 x 260 7, x 160 5, x 200 6, x 230 7, x 260 7, x 300 8,7 Typ N Kokk- och stuertskolen 1100 x 200 6, x 230 7, x 260 8, x 300 9, x 230 8, x 260 9, x ,2 12

14 MÅTT FÖR TRAPPSTEG OCH TRAPPLAN Trappsteg B= B= 200 och B= 260 och Trapplan B

15 STEG OCH GALLER I ROSTFRITT STÅL OCH ALUMINIUM Dessa är tillgängliga på förfrågan Galler och steg i aluminium typ A Galler och steg i rostfritt stål typ RV Kvalitet: Kvalitet: 54 S (AL MG 3) / N 5/6 304 / EN 58 E Ytbehandling: Eloxerat, epoxy-belagt eller obehandlat. Ytbehandling: Betat eller obehandlat. Kantstål: Bärstål: Speciell T-profil med höjd 20/2-25/2-25/3-30/2-30 mm. 30/3-40/3 Dessa är tillgängliga på förfrågan. Angående maskvidd se sidan 6. Typ K Levereras utan kantstål Öppen areal ca. 85% Material: Stål, epoxy-belagt i diverse standard färger; bärstål: 20/2-25/2-30/2-30/3 Aluminium, eloxerat eller epoxy-belagt; bärstål: 20/2-25/2-30/3 maskvidd c/c i mm: 16,6 x 16,6 33,3 x 16,6 66,6 x 16,6 22,2 x 22,2 Typ C Bärstål och bjälkstål i samma höjd. Material: Aluminium: eloxerat eller epoxy-belagt; Stål: galvaniserat eller epoxy-belagt. 14

16 GALLER FÖR SOLSKYDD TYP RL 15

17 GALLER FOR SOLSKYDD TYP RL Dessa är tillgängliga på förfrågan Bärstål - lameller Bärstål - lameller Bärstål - bjälkstål Bjälkstål Maskvidd Maskvidd Kantstål min. 5 mm tjocklek Kantstål min. 5 mm tjocklek TYP RL Maskvidd = alternativ Bärstål CC (mm) Tvärstål 16

18 HÅLGALLER Dessa är tillgängliga på förfrågan Typ AP 2-50/MAW (2 mm tjocklek) Typ AP 3-50/MAW (3 mm tjocklek) Kvalitet: Stål, aluminium och rostfritt stål (endast 2 mm tjock) Hål ö 14 mm, c/c 50 mm, höjd 5 mm Dräneringshål ö 8 mm, c/c 50 mm, djup 0 mm Typ AP 2-50/ZAW (2 mm tjocklek) Typ AP 3-50/ZAW (3 mm tjocklek) Kvalitet: Stål, aluminium och rostfritt stål (endast 2 mm tjock) Hål ö 14 mm, c/c 50 mm, höjd 5 mm Typ AP 2-30/MAW (2 mm tjocklek) Kvalitet: Stål, rostfritt stål och aluminium Hål ö 8 mm, c/c 30 mm, höjd 3 mm Dräneringshål ö 6 mm, c/c 30 mm, djup 3 mm Typ AP 2-40/MAW (2 mm tjocklek) Typ AP 3-40/MAW (3 mm tjocklek) Kvalitet: Stål, aluminium och rostfritt stål (endast 2 mm tjock) Hål ö 14 mm, c/c 40 mm, höjd 5 mm Dräneringshål ö 8 mm, c / c 40 mm, djup 5 mm 17

19 DIMENSIONERING AV N/SP - GALLER Förenklad belastningstabell Exempel på dimensionering: Belastning: 5 kn/m2 Bärstål c/c 33 mm. Nedböjning max 1/200 av spännvidden Bärstålsdimensioner Tillåten spännvidd 20 x 2 mm 800 mm 25 x 2 mm 1000 mm 30 x 2 mm 1300 mm 20 x 3 mm 1000 mm 25 x 3 mm 1200 mm 30 x 3 mm 1400 mm 40 x 3 mm 2000 mm Spännvidd/Gallerlängd Ljusöppning På förfrågan dimesionerar vi övriga belastningstillfälle (t.ex: körstarka galler) med vårt databaserade beräkningsprogram. 18

20 TOLERANSER LÄNGD, BREDD, DIAGONALMÅTT TVÄRSTÅLSDELNING Bredd Max längd på tvärstålsändarna Längd d och g 1 är diagonalmåtten på gallren bochd 1 är gallrens bredd ± 6 mm c/c tvärstålsändar på 1,5 meters längd BÄRSTÅLSVINKEL Bärstål TVÄRSTÅLSBÖJNING (för montering med fästklammer) 1 mm pr. 100 mm gallerbredd BÄRSTÅLSBÖJNING 1/200 av spännvidden Bärstål Bärstål 1 mm pr. 100 mm gallerbredd 1/200 av spännvidden 19

21 BELASTNINGSTABELL Belastningstabell för press-in galler typ N och Z Typ Ca.vikt Spännvidd i mm BärstålKg/m2 def N 20/2 17,- q f 0,17 0,25 0,34 0,45 0,56 0,69 P fl 0,14 0,20 0,27 0,36 0,45 0,56 N 25/2 20,- q f 0,14 0,20 0,27 0,36 0,45 0,56 0,67 0,80 P fl 0,11 0,16 0,22 0,29 0,36 0,44 0,54 0,65 Q = jämnt fördelt last i kg/m 2 f = nedböjning i cm vid last med Q P = punktlast i kg på ytan 200 x 200 mm fl = nedböjning i cm vid last med P Maskvidd 33 x 33 mm c / c Tillåten spänning: 1400 kg/cm 2 Vid normal spännvidd upp til 1500 mm får nedböjning inte överstiga 1/150 av spännvidden. N 30/2 23,5 q f 0,12 0,17 0,23 0,30 0,38 0,46 0,56 0,70 0,78 P fl 0,09 0,13 0,18 0,24 0,30 0,37 0,45 0,53 0,63 N 40/2 29,- q f 0,08 0,13 0,17 0,22 0,28 0,35 0,42 0,50 0,59 P fl 0,07 0,10 0,14 0,18 0,23 0,28 0,34 0,40 0,47 N 25/3 26, q f 0,14 0,20 0,27 0,36 0,45 0,56 0,67 0,80 0,94 P fl 0,11 0,16 0,22 0,29 0,36 0,44 0,54 0,65 0,75 N 30/3 30,- q f 0,12 0,17 0,23 0,30 0,38 0,46 0,56 0,70 0,78 P fl 0,09 0,13 0,18 0,24 0,30 0,37 0,45 0,53 0,63 N 40/3 38,- q f 0,08 0,13 0,17 0,22 0,28 0,35 0,42 0,50 0,59 P fl 0,07 0,10 0,14 0,18 0,23 0,28 0,34 0,40 0,47 Z 40/4 51,- q f 0,08 0,13 0,17 0,22 0,28 0,35 0,42 0,50 0,59 P fl 0,06 0,10 0,14 0,18 0,23 0,28 0,34 0,40 0,47 Z 50/4 62,5 q f 0,06 0,09 0,14 0,18 0,22 0,28 0,34 0,40 0,47 P fl 0,06 0,08 0,11 0,14 0,18 0,22 0,27 0,32 0,38 Z 40/5 62,- q f 0,08 0,13 0,17 0,22 0,28 0,35 0,42 0,50 0,59 P fl 0,07 0,10 0,14 0,18 0,23 0,28 0,34 0,40 0,47 Z 50/5 80,- q f 0,06 0,09 0,14 0,18 0,22 0,28 0,34 0,40 0,47 P fl 0,06 0,08 0,11 0,14 0,18 0,22 0,27 0,32 0,38 Z 60/5 95,- q f 0,05 0,08 0,11 0,15 0,19 0,23 0,28 0,33 0,39 P fl 0,05 0,07 0,09 0,12 0,15 0,19 0,22 0,27 0,31 20

22 BELASTNINGSTABELL Belastningstabell för press-in galler typ N och Z Spännvidd i mm ,91 1, ,73 0, ,68 0,78 0,89 1,00 1,13 1, ,55 0,63 0,71 0,80 0,90 1, ,09 1, ,87 1, ,91 1,04 1,18 1,34 1, ,73 0,83 0,95 1,07 1,20 För rörlig last bör spännvidden inte överstiga den tjocka svarta linjen. Belastningsdata för tyngre modeller är tillgänglig på förfrågan ,68 0,78 0,89 1,00 1,13 1,25 1,39 1,53 1,68 1,84 2, ,55 0,63 0,71 0,80 0,90 1,00 1,11 1,23 1,35 1,47 1, ,68 0,78 0,89 1,00 1,13 1,25 1,39 1,53 1,68 1,84 2,00 2, ,55 0,63 0,71 0,80 0,90 1,00 1,11 1,23 1,35 1,47 1,60 1, ,54 0,62 0,71 0,80 0,90 1,00 1,11 1,22 1,34 1,47 1,60 1, ,44 0,50 0,57 0,64 0,72 0,80 0,89 0,98 1,08 1,18 1,28 1, ,68 0,78 0,89 1,00 1,13 1,25 1,39 1,53 1,68 1,84 2,00 2, ,55 0,63 0,71 0,80 0,90 1,00 1,11 1,23 1,35 1,47 1,60 1, ,54 0,62 0,71 0,80 0,90 1,00 1,11 1,22 1,34 1,47 1,60 1, ,44 0,50 0,57 0,64 0,72 0,80 0,89 0,98 1,08 1,18 1,28 1, ,68 0,52 0,59 0,67 0,75 0,84 0,93 1,02 1,12 1,22 1,33 1, ,36 0,42 0,47 0,53 0,60 0,67 0,74 0,82 0,90 0,98 1,07 1,16 21

23 FÄSTKLAMMER S-klammer N-klammer Alternativt självgängande skruvar B-klammer för inskjutning F-klammer för finmaskade galler 22

24 SPIRALTRAPPOR Liroma monteringsfärdiga spiraltrappor i två typer: i Industri för innvändigt och utvändigt bruk, också som utrymmningsväg Intreriör avpassat för kontor, bostäder och offentliga lokaler. Trapporna levereras monteringsfärdiga och består av centrumrör i stål, steg och trappplan, samt räcke. Typ Industri levereras som standard med steg av gallerdurk. Steg av durkplåtar eller hålgaller kan också levereras. Typ Interiör levereras som standard med steg och trappplan av stålplåtar för beläggning. Steg för infogning med stenplåtar, klinker, parkett et.c. kan också levereras. Lambertseter skole Räcke: Trapporna levereras som standard med «barnsäkert» räcke (max öppning = 100 mm), med ledstång av stålrör O 34 mm. Ledstång av stålrör O-27/42 mm, samt ledstång av massivt trä (furu, ek/bok) O-45/50 mm /plattstål med PVC-list kan också levereras. Ytbehandling: Typ Industri levereras varmgalvaniserat. Typ Interiör levereras i grundmålat. Kan också levereras färdiglackkerat efter standard NCS/RAL koder. 23

25 RAKA TRAPPOR Dessa är tillgängliga på förfrågan lliroma raka trappor levereras i monteringsfärdiga komponenter bestående av: Sidostycken, steg, trapplan och räcke. Steg och trapplan levereras som standard av gallerdurk. Steg och trapplan kan också levereras av durkplåtar/hålgaller/stålplåtar för inlägg. Sidostycken av kallpressad kanal 120/160 eller 180. Räcken: Trapporna levereras med räcke typ Industri (handlist + knälist) eller med «barnsäkert» räcke (vertikala spröjsar med max. öppning = 100 mm). Ledstång av stålrör eller plattstål m/pvc-list. Ytbehandlade: Trapporna levereras varmgalvaniserade, grundmålade eller färdiglackade efter standard NCS/RAL koder. Vägledning för val av steghöjd och steglängd vid känd trappvinkel Trappvinkel Lämplig stegbredd Lämplig steghöjd Förhållande utligg trapphöjd , , , , , ,93 Lämplig vinkel , , , , , , ,73 Om du inte känner trappvineln men utligg, kan du dividera utligg med trapphöjd och söka närmast liggande tal i kolummen till höger 24

26 LEJDARE Dessa är tillgängliga på förfrågan Liromalejdaren -en säker flyktväg under alla omständigheter lliromalejdaren levereras i olika utföranden i färdiga längder med alla nödvändiga bultar, beslag osv. för enkel montering. Detta gör den till den perfekta nöd- och brandutgången. Lejdaren tar i hög grad hänsyn till individuella krav, och kan därfor levereras i olika mått eller efer beställning. Inbrottsskydd är också uppskattat, och lejderen kan levereras med en nedre sektion, som kan dras upp och med låssystem, som endast kan utlöses ovanifrån. Dette säkrar att lejdaren inte användas av objudna gäster. 25

27 PERFORERADE PLÅTAR Mo Sentrum Nittedal 26

28 PERFORERADE STÅL -OCH METALLPLÅTAR lliroma lagerför perforerade plåtar i ett stort antal mönster och dimensioner i följande material: Obehandlat stål Sendzimir galvaniserat stål Varmgalvaniserat stål Rostfritt stål, kvalitet AISI 304 Rostfritt syrefast stål, kvalitet AISI 316 Aluminium Koppar Mässing Vid fförfrågan och beställning av perforerade plåtar vänligast uppge följande specifikationer: Metalltyp Plåttjocklek Perforering: runda hål eller mönster Hål- eller mönstersstorlek, ev. artikkelnummer Lägg märke till att det inte är teknisk möjligt att framställa perforerade plåtar med runda hål som är mindre än plåttjockleken. (T.ex. min. 2 mm runda hål i en 2 mm tjock plåt.) Genom ett omfattande kontaktnät till olika producenter kan vi på kort tid skaffa perforerade plåtar med andre specifikationer än de som är nämnt i vår katalog: t.ex. plåtar med fyrkantdelning (lika rader), andra metallkvaliteter eller med speciella mått, tjocklekar och mönster. 27

29 PERFORERINGAR OCH HÅLMÖNSTER Ett urval av perforeringar 28

30 PERFORERINGAR OCH HÅLMÖNSTER Ett urval av perforeringar 29

31 PERFORERINGAR OCH HÅLMÖNSTER Ett urval av perforeringar Rotting Europaperforering Lv 5-20 Klöver 30

32 PERFORERINGAR OCH HÅLMÖNSTER Ett urval av perforeringar Qg 9,

33 TEKNISKA DATAPERFORERAD PLÅT Formler DIN-Normer Rv = Runda hål triangeldelning Rg = Runda hål fyrkantsdelning Qg = Fyrkantsperforering fyrkantsdelning Lv = Slitsperforering triangeldelning a 2 = x u + w x = antal u - avstånd, u = t b 2 = y v + w y = antal v - avstånd, v = 0.5 t Relativt öppen areal a 0 = 90, 7 w 2 i % t 2 Antal hål pr m 2 n = 1, t 2 Uträkning av delning t på grundlag av hål per yta Tjocklek Rv Runda hål triangeldelning t = 1, = F 1, Exempel N n Rv 5-8 Hålform Hålbild Håldiameter w Håldelning t a 2 = x1 u + w x 1 = antal t - avstånd parallell till a 2 b 2 = x 2 t + w x 2 = antal t - avstånd parallell till b 2 t = w + c Relativt öppen yta a 0 = 78,5 w2 i % t 2 Antal hål pr m 2 n = 106 t 2 t = 106 = F 10 6 n N Tjocklek Rg Runda hål fyrkantsdelning Qg Hålform Hålbild Hålstorlek w Håldelning t a 2 = x 1 t + w x 1 = antal t - avstånd paralell till a 2 b 1 = x 2 t + w x 2 = antal t - avstånd paralell till b 2 t = w + c r max = 0,15 w Relativt öppen yta a 0 = 100 w2 i % t 2 Antal håll pr m 2 n = 106 t 2 Tjocklek Qg Fyrkantsperforering fyrkantsdelning 32

34 TEKNISKA DATA Formler Lv 2 x 20 Hållform Hållbild Hållbredd w Hållängd t b 2 = x u + l x = antal t - avstånd paralell till b 2 a 2 = y t 1 + w y = antal t - avstånd paralell till a 2 u = 0,5 t 2 t 1 = w + c 1 t 2 = l + c 2 Relativt öppen yta a 0 1 = w l - 0,215 w2 100 i % t 1 t 2 Antal slitsar pr m 2 n = 106 t 1 t 2 Tjocklek Lv Slitseperforering triangeldelning Operforerade kanter på lagerplåtar Lagerplåtarna levereras normalt med en kant på 5-10 mm runt. Det kan också förekomma at plåtarna inte har någon kant på kortsidorna, d.v.s. att snittet kan gå igenom perforeringen. Vid plåtstjocklek på mer än 3 mm är kanten ca. 25 mm på en långsida eller runt. 33

35 STÅLPLÅTAR Hålbild Artiklar med fet stil lagerförs i Uddevalla (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Material: SS 1142/St SS 1312/StW 22 DIN 1623 DIN 1541 Runda hål triangeldelning Rv 1,1-2,0 27,4 0,75 1,0 Rv 1,5-2,5 32,7 0,75 1,0 1,5 1,0 Rv 1,5-3,0 22,7 1,0 1,5 1,0 Rv 2,0-3,0 40,3 1,0 1,0 Rv 2,0-3,5 29,6 0,75 1,0 1,5 2,0 1,0 1,5 Rv 2,5-4,0 35,4 1,0 1,5 2,0 Rv 3,0-4,0 51,0 1,0 2,0 1,0 Rv 3,0-5,0 32,7 0,75 1,0 1,5 2,0 3,0 1,0 1,5 2,0 1,0 1,5 Rv 3,0-6,0 22,7 1,0 2,0 3,0 Rv 4,0-6,0 40,3 1,0 1,5 2,0 3,0 2,0 2,0 3,0 Rv 4,0-8,0 22,7 1,5 2,0 Rv 5,0-6,0 63,0 1,0 Rv 5,0-7,0 46,3 1,0 1,5 Rv 5,0-8,0 35,4 1,0 1,5 2,0 3,0 4,0 5,0 1,0 1,5 2,0 3,0 1,0 1,5 2,0 3,0 Rv 5,0-9,0 28,0 5,0 Rv 6,0-9,0 40,3 1,0 1,5 2,0 3,0 2,0 1,5 Rv 8,0-10,0 58,0 1,0 Rv 8,0-11,0 48,0 1,0 1,5 2,0 Rv 8,0-12,0 40,3 1,0 1,5 2,0 3,0 4,0 6,0 1,5 2,0 1,5 Rv 8,0-15,0 22,7 8,0 Rv 9,0-12,0 51,0 1,0 Rv 10,0-13,0 53,7 1,0 1,5 Rv 10,0-14,0 46,3 1,0 1,5 2,0 Rv 10,0-15,0 40,3 1,0 1,5 2,0 3,0 4,0 5,0 1,0 1,5 2,0 1,5 2,0 Rv 10,0-18,0 28,0 10,0 Rv 12,0-16,0 51,0 1,0 1,5 2,0 3,0 4,0 1,5 Rv 15,0-21,0 46,3 1,5 2,0 3,0 2,0 2,0 Rv 20,0-25,0 58,0 1,5 Rv 20,0-28,0 46,3 1,5 2,0 3,0 4,0 2,0 1,5 2,0 Rv 30,0-40,0 51,0 2,0 Vikt pr. m 2 = 8 kg x tjockleken - Ao% (luft procent)* 34

36 STÅLPLÅTAR Hålbild Artiklar med fet stil lagerförs i Uddevalla (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Rg 4,5-15,00 7,1 1,0 1,5 1,0 1,5 1,5 Rg 10,0-20,78 18,18 2,0 2,0 Rg 10,0-25,98 11,63 2,0 2,0 Rg 15,0-36,38 13,35 2,0 2,0 Rg 20,0-48,50 13,35 2,0 2,0 Hålbild (DIN 24042) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Qg w - t i % tjockl. i mm tjockl. i mm tjockl i mm Qg 3,0-5,0 36,0 1,0 Qg 4,0-7,0 32,7 1,0 1,5 Qg 5,0-8,0 39,1 1,0 1,5 2,0 1,0 1,5 1,5 Qg 5,0-16,0 12,3 1,5 Qg 6,0-9,0 44,4 1,0 1,5 2,0 Qg 8,0-12,0 44,4 1,0 1,5 2,0 1,5 2,0 1,5 2,0 Qg 8,0-24,0 11,1 1,0 1,5 2,0 Qg 9,2-34,0 7,0 1,5 Qg 10,0-12,0 69,4 1,0 1,5 2,0 1,5 Qg 10,0-14,0 51,0 1,0 1,5 2,0 1,5 2,0 Qg 10,0-15,0 44,4 1,0 1,5 2,0 3,0 1,0 1,5 2,0 1,0 1,5 2,0 Qg 15,0-20,0 56,2 1,0 1,5 2,0 3,0 1,5 2,0 2,0 Qg 15,0-60,0 6,3 2,0 Qg 20,0-25,0 64,0 2,0 Qg 20,0-50,0 16,0 2,0 Qg 25,0-30,0 69,4 2,0 Qg 25,0-35,0 51,0 2,0 Qg 25,0-70,0 12,8 2,0 Hålbilde (DIN 24043) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Qg w - t i % tjockl. i mm tjockl. i mm tjockl i mm Material: SS 1142/St SS 1312/StW 22 DIN 1623 DIN 1541 Fyrkantperforering fyrkantdelning Hålstr. w + mellanrum c = Delning Slitsperforering triangeldelning Lv 2 x 20 31,0 2,0 Lv 3 x 20 35,0 1,5 Lv 5 x 20 42,0 1,0 1,5 2,0 Nr. 152 klöver 45,0 1,0 1,5 Dekorationsperforering Nr. 45 rotting 30,0 1,0 Vikt pr. m 2 = 8 kg x tjockleken - Ao% (luft procent)* 35

37 GALVANISERADE PLATAR Material SS 1152 Sendzimir Runda hål triangeldelning Hålbild Artiklar med fet stil lagerförs i Uddevalla (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Rv 1,5-2,5 32,7 1,0 Rv 2,0-3,5 29,6 1,0 Rv 3,0-4,0 51,0 0,7 Rv 3,0-5,0 32,7 0,7 1,0 1,5 2,0 0,7 1,0 1,0 1,5 Rv 4,0-6,0 40,3 0,7 1,0 0,7 1,0 1,0 Rv 5,0-7,0 46,3 0,7 1,0 1,5 0,7 1,0 1,0 Rv 5,0-8,0 35,4 0,7 1,0 1,5 2,0 0,7 1,0 1,5 2,0 1,0 1,5 2,0 Rv 8,0-10,0 58,0 0,7 Rv 8,0-11,0 48,0 1,0 1,5 2,0 Rv 8,0-12,0 40,3 1,0 1,5 2,0 1,0 1,5 2,0 Rv 10,0-14,0 46,3 1,0 1,5 Rv 10,0-15,0 40,3 1,5 2,0 4,0 1,0 1,5 2,0 1,5 2,0 Rv 15,0-21,0 46,3 1,5 2,0 Rv 20,0-28,0 46,3 2,0 1,5 2,0 Varmgalvaniserade plåtar Rv 6,0-9,0 40,3 6,0 Rv 8,0-15,0 33,0 8,0 Runda hål fyrkantdelning Fyrkanthål fyrkantdelning Rg 4,5-15,0 7,1 1,0 1,5 1,5 1,5 Rg10,0-20,78 18,18 2,0 Hålbild (DIN 24042) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Hålstr. w + mellanrum c = Delning Qg 5,0-7,5 44,4 1,0 Qg 5,0-8,0 39,1 1,0 1,5 1,0 1,5 2,0 Qg 7,0-10,0 49,0 1,0 Qg 8,0-10,0 64,0 1,0 1,5 Qg 8,0-12,0 44,4 1,0 1,5 2,0 1,5 Qg 9,0-12,5 51,8 1,0 Qg 10,0-12,0 69,4 1,0 1,5 Qg 10,0-14,0 51,0 1,0 1,5 1,0 1,5 Qg 10,0-15,0 44,4 1,0 1,5 2,0 1,0 1,5 2,0 1,5 2,0 Vikt pr. m 2 = 8 kg x ttjockleken - Ao% (luft procent)* 36

38 ROSTFRIA PLÅTAR Hålbild Artiklar med fet stil lagerförs i Uddevalla (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Rv 1,1-2,0 27,4 0,8 Rv 1,5-2,5 32,7 0,5 1,0 Rv 2,0-3,5 29,6 1,0 1,5 1,0 1,5 Rv 3,0-5,0 32,7 0,5 0,8 1,0 1,5 2,0 1,0 1,5 Rv 4,0-6,0 40,3 1,0 1,5 1,0 Rv 5,0-7,0 46,3 0,5 1,0 Rv 5,0-8,0 35,4 1,0 1,5 2,0 3,0 0,8 1,0 1,5 2,0 1,0 1,5 Rv 6,0-8,0 51,0 1,0 Rv 6,0-9,0 40,3 1,5 Rv 8,0-11,0 48,3 1,0 1,5 2,0 Rv 8,0-12,0 40,3 1,0 1,5 2,0 3,0 1,0 1,5 2,0 Rv 10,0-13,0 53,7 1,0 Rv 10,0-15,0 40,3 1,0 1,5 2,0 3,0 1,0 1,5 2,0 1,5 2,0 Rv 15,0-21,0 46,3 1,5 Rv 20,0-28,0 46,3 2,0 2,0 Material SS 2333/ Runda hål triangeldelning Rg 4,5-15,00 7,1 1,5 Rg15,0-36,38 13,35 1,5 Rg20,0-48,50 13,35 1,5 Qg 5,0-8,0 39,1 1,0 1,5 2,0 1,5 Qg 8,0-10,0 64,0 1,0 1,5 Qg 8,0-12,0 44,4 1,0 1,5 1,0 Qg 10,0-12,0 69,4 0,5 1,0 1,5 1,5 Qg 10,0-14,0 51,0 1,0 2,0 Qg 10,0-15,0 44,4 1,0 1,5 2,0 1,0 1,5 2,0 2,0 Qg 15,0-40,0 14,0 1,5 Qg 20,0-50,0 16,0 1,5 Runda hål fyrkantdelning Fyrkantperforering fyrkantdelning Hålstr. w + mellanrum = Delning Vikt pr. m 2 = 8 kg x tjockleken - Ao% (luft procent)* 37

39 SYRAFASTA PLÅTAR Material SS 2350/ Runda hål triangeldelning Hålbild Artiklar med fet stil lagerförs i Uddevalla (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Rv 2,0-3,5 29,6 1,0 1,5 Rv 3,0-5,0 32,7 1,0 1,5 2,0 Rv 5,0-8,0 35,4 1,0 1,5 2,0 3,0 Rv 10,0-15,0 40,3 1,0 1,5 2,0 Fyrkanthål fyrkantdelning Hålbild (DIN 24042) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Qg w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Qg 8,0-12,0 44,4 1,0 Qg 10,0-15,0 44,4 1,5 2,0 Hålstr. w + mellanrum c = Delning Vikt pr. m 2 = 8 kg x tjockleken - Ao% (luft procent)* 38

40 ALUMINIUMPLÅTAR Hålbild Artiklar med fet stil lagerförs i Uddevalla (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Rv 1,5-2,5 32,7 1,0 Rv 2,0-3,5 29,6 1,0 1,5 Rv 3,0-4,0 51,0 0,8 Rv 3,0-5,0 32,7 0,7 0,8 1,0 1,5 2,0 1,5 2,0 Rv 4,0-6,0 40,3 1,0 1,5 2,0 Rv 5,0-8,0 35,4 1,0 1,5 2,0 3,0 1,0 1,5 2,0 3,0 1,0 1,5 2,0 Rv 6,0-9,0 40,3 1,0 1,5 2,0 Rv 8,0-10,0 58,0 0,8 Rv 8,0-12,0 40,3 1,0 1,5 2,0 2,0 Rv 10,0-12,0 63,0 1,5 Rv 10,0-15,0 40,3 1,0 1,5 2,0 3,0 1,5 2,0 2,0 Rv 15,0-21,0 46,3 2,0 2,0 Rv 20,0-28,0 46,3 2,0 2,0 2,0 Material SS 4007/ Al 99,5% hh Runda hål triangeldelning Rg 4,5-15,00 7,1 1,5 2,0 1,5 Rg10,0-20,78 18,18 2,0 2,0 Rg10,0-25,98 11,63 2,0 2,0 Rg15,0-36,38 13,35 2,0 2,0 Rg20,0-48,50 13,35 2,0 2,0 Runda hål fyrkantdelning Hålbild (DIN 24042) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Qg w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Fyrkanthål fyrkantdelning Qg 4,0-7,0 32,7 1,5 Qg 5,0-8,0 39,1 1,0 1,5 2,0 Qg 6,0-9,0 44,4 1,0 1,5 Qg 8,0-12,0 44,4 1,0 1,5 2,0 2,0 Qg 8,0-24,0 11,1 2,0 Qg 10,0-15,0 44,4 1,0 1,5 2,0 3,0 1,5 2,0 3,0 2,0 Qg 10,0-30,0 11,1 2,0 Qg 15,0-60,0 6,3 2,0 Qg 20,0-50,0 16,0 2,0 Qg 25,0-30,0 69,4 2,0 Qg 25,0-70,0 12,8 2,0 Hålstr. w + mellanrum c = Delning Vikt pr. m 2 = 2,7 kg x tjockleken - Ao% (luft procent)* 39

41 ALUMINIUMPLÅTAR Slitsperforering triangeldelning Hålbild (DIN24043)) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Lv w x l i % tjockl. i mm tjockl. i mm tjockl. i mm Lv 2,0-20,0 32,62 2,0 Lv 3,0-20,0 40,32 2,0 Lv 5,0-20,0 43,81 2,0 Material Al Mg 3 hh Runda hål triangeldelning Hålbild (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Rv 2,0-3,5 29,6 1,0 Rv 3,0-5,0 32,7 1,0 1,5 2,0 1,0 1,5 2,0 Rv 5,0-8,0 35,4 1,0 1,5 2,0 1,0 1,5 Rv 8,0-12,0 40,3 1,5 2,0 Rv 10,0-15,0 40,3 1,5 1,5 2,0 Fyrkanthål fyrkantdelning Hålbild (DIN 24042) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Qg w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Qg 5,0-8,0 39,1 1,0 1,5 2,0 2,0 Qg 8,0-12,0 44,4 1,0 1,5 2,0 2,0 Hålstorl. w + mellanrum c = Delning Vikt pr. m 2 = 2,7 kg x tjockleken - Ao% (luft procent)* 40

42 KOPPARPLÅTAR Hålbild (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w - t i % tjockl. i mm tjockl. i mm tjockl. i mm Rv 3,0-5,0 32,7 0,6 0,7 Rv 5,0-8,0 35,4 0,6 0,7 Rv 8,0-10,0 58,0 0,7 Material Koppar (SF - Cu) hh Runda hål triangeldelning Hålbild (DIN24043)) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Lv w x l i % tjockl. i mm tjockl. i mm tjockl. i mm Slitsperforering triangeldelning Lv 5,0-20,0 43,8 1,0 Vikt pr. m 2 = 9 kg x tjockleken - Ao% (luft procent)* TITANZINKPLÅTAR Hålbild (DIN 24041) a0* 1000x2000 mm 1250x2500mm 1500x3000 mm Rv w -t i % tjockl. i mm tjockl. i mm tjockl. i mm Material Titanzink Rv 3,0-5,0 32,7 0,7 Rv 4,0-5,0 58,2 0,7 Rv 5,0-7,0 46,3 0,7 Runda hål triangeldelning * öppen area Vikt pr. m 2 = 7,1 kg x tjockleken - Ao% (luft procent)* 41

43 PROFILER Profilera er med våra profiler! Artiklar med fet stil lagerförs i Uddevalla Produktdata Godstjocklek: 1,25 mm och 1,5 mm Längd: 3000 mm Material: Stål, galvaniserat stål, aluminium och rostfritt. tjocklek avrundade kanter avrundade kanter avrundade kanter tjocklek tjocklek tjocklek tjocklek tjocklek tjocklek Åtta profiler - en överblick Typ Mål Mtr.tjockl. Slitsebr. Material i mm i mm Stål Galv. Al 99,5 Aisi 304 Aisi 304 slipad m. folie LR 18 1,7 1,25 1,7 LR 27 1,7 1,5 1,7 LR 27 2,7 1,5 2,7 LT 20 x 20 1,7 1,25 1,7 LE 20 x 30 1,7 1,5 1,7 LE 20 x 30 2,7 1,5 2,7 LD 30 x 22 1,7 1,5 1,7 42

44 DEKORATIONSPERFORERING Nya exklusiva hålmönster! Dessa är tillgängliga på förfrågan Sådana mönster har du aldrig sett förut! Europas största producent av perforerade plåtar har nu utvecklat en ny typ mönster. Program: Dessa hålmönster finns i material och format som visas på denna sidan: (Skala 1:6) Tjocklek i mm Stål Al 99,5 Aisi 304 Aisi 304 slipade båda sidor m. folie Mått i mm Mått i mm Mått i mm 1, x 2000/1250 x x , x x , x 2500 * Relativ hålareal 43

45 STRUKTURPLÅTAR Åtta strukturplåtar till att börja med Dessa är tillgängliga på förfrågan Rsg Stål Rsg Aisi 304 Rsg Stål Rsg AL 99,5 Qsg Stål Qsg AL 99,5 Qsg Stål Qsg AL 99,5 Tekniska data: Strukturplåtarna levereras i format 1000 x 2000 mm eller 1250 x 2500 mm med rund eller fyrkantig prägling Tjocklek: 1,5 mm eller 2,0 mm Materiale: Stål Aluminium Rostfritt Aisi 304 Prägingsdjupet är 0,4 mm och det är ca. 25 mm upreglad kant på alla sidor. Planheten är samma som för perforade plåtar. Andra prägingar och format/material på förfrågan. Prägling Material Tjocklek Rsg Stål 1,5/2,0 mm Rsg Aisi 304 1,5 mm Rsg Stål 1,5/2,0 mm Rsg Al 99,5 2,0 mm Rsg Aisi 304 1,5 mm Rsg Aisi 304 1,5 mm Qsg Aisi 304 1,5 mm Qsg Stål 1,5/2,0 mm Qsg Al 99,5 2,0 mm Qsg Stål 1,5/2,0 mm Qsg Al 99,5 2,0 mm 44

46 SVETSAT, PRESSAT OCH KRENELERAT TRÅDGALLER 45

47 TEKNISK INFORMATION Krenelerat Maximal bredd: 2000 mm Maxtolerans. +/- 1mm på förfrågan. Levereras på rulle eller i paneler. Kräppade galler kan förskjutas upp till 30 o. Användbar i räcke för trappor. Enkelt och dubbelt pressat -Maximal tilverkningsbredd: 2000 mm Levereras i rulle eller i paneler. Fix format tolerans: +/- 2 mm på förfrågan Kom ihåg att klippet inte får vara närmare än ca 5 mm från tråd för att förhindra att denna lossnar. Svetsat galler Maskstorlek: mm Trådtjocklek: längsgående mm. tvärrgående mm Maximal bredd: 2000 mm Levereras i paneler. Olika typer av ramar och trådar Specialgaller, svetsat Liksidigt kapat Ingen utstick, grader Skråkapat mot tråd, gradfritt Specialgaller i fig. kundespecifikation kan också levereras. Här kan avlånga maskor och olika tråddimensioner förekomma på längs och tvärtrådar. Vid beställning av special dimensioner uppge mått som visas till höger. 46

48 KRENELERAT GALLER Obehandlat, galvaniserat, rostfritt/syrafast och aluminium Vikttabell, krenelerat galler Ca. vikt i kg/m2 Tråddia. O 2.0 mm O 2.5 mm O 3.0 mm O 4.0 mm O 5.0 mm Maskvidd Stål Alu Stål Alu Stål Alu Stål Alu Stål Alu 10x x x x x x x x x PRESSAT GALLER Vikttabell, pressat galler Ca. vikt i kg/m2 Tråddia. O 2.5 mm O 3.0 mm O 4.0 mm O 5.0 mm Maskvidd Stål Alu Stål Alu Stål Alu Stål Alu 20x x x x x x x x x Alla typer kan levereras inramat och eventuellt lackerat. 47

49 SVETSAT GALLER Obehandlat, galvaniserat, rostfritt och syrefast stål Öppna ändar Kant tråd Trådram Profilram Profilgaller Maskstorlekar från 25 till 300 mm. Trådtjocklek 2 mm till 8 mm Vikttabell, svetsat galler Maskestr. Ca. vikt i kg/m2 Tråddiameter i mm 2,0 2,5 3,0 3,4 4,0 4,5 5,0 6,0 25 mm 2,0 3,1 30 mm 1,7 2,6 3,7 40 mm 2,0 2,8 3,6 5,0 50 mm 2,3 2,9 4,0 5,0 6,2 75 mm 1,9 2,6 3,3 4,0 5,8 100 mm 1,5 2,0 2,5 3,1 4,5 100/50mm 4,6 Alla typer kan levereras inramat och eventuellt lackerat. 48

50 SVETSAT OBEHANDLAT STÅLGALLER Artiklar med fet stil lagerföres i Uddevalla Maskstorlek Trådtjocklek i mm Format i mm Vikt kg m 2 i mm 30x30 3,0 1000x2000/1250x2500 3,7 40x40 3,0 1000x2000/1250x2500 2,8 40x40 4,0 1000x2000/1250x2500/2000x3000 4,9 50x50 3,0 1000x2000/1250x2500 2,3 50x50 4,0 1000x2000/1250x2500/2000x3000 4,0 50x50 5,0 1000x2000/1250x2500/2000x3000 6,2 100x50 5,0 1250x2500 4,6 100x100 5,0 1250x2500/2000x3000 3,1 SVETSAT ROSTFRITT STÅLGALLER AISI 304 Maskstorlek Trådtjocklek i mm Format i mm Vikt kg m 2 i mm 30x30 3,0 1000x2000 3,7 40x40 4,0 1000x2000 4,9 50x50 5,0 1000x2000 6,2 SVETSAT SYRAFAST STÅLGALLER AISI 316 Maskstorlek Trådtjocklek i mm Format i mm Vikt kg m 2 i mm 50x50 4,0 1250x2500 4,0 PRESSAT OBEHANDLAT STÅLGALLER Maskstorlek Trådtjocklek i mm Format i mm Vikt kg m 2 i mm 50x50 5,0 1000x2000 6,2 Andra format och kvaliteter är tillgängliga från verkslager och tillverkning 49

51 KRENELERAT OBEHANDLAT STÅLGALLER Artiklar med fet stil lagerföres i Uddevalla Maskstorlek Trådtjocklek i mm Format i mm Vikt kg m 2 i mm 10x10 1,5 1000x2000 2,4 20x20 2,5 1000x2000 3,7 30x30 3,0 1000x2000/1250x2500/2000x3000 3,7 40x40 4,0 1000x2000/1250x2500/2000x3000 4,7 50x50 4,0 1000x2000/1250x2500/2000x3000 3,8 50x50 5,0 2000x3000 5,8 KRENELERAT GALVANISERAT STÅLGALLER Maskstorlek Trådtjocklek i mm Format i mm Vikt kg m 2 i mm 10x10 1,5 1000x2000 2,4 20x20 2,0 1250x2500 3,7 30x30 3,0 1000x2000 3,7 40x40 4,0 1000x2000/2000x3000 4,7 50x50 4,0 1000x2000 3,8 50x50 5,0 2000x3000 5,8 KRENELERAT ROSTFRITT STÅLGALLER AISI 304 Maskstorlek Trådtjocklek i mm Format i mm Vikt kg m 2 i mm 20x20 2,0 1000x2000 3,7 30x30 3,0 1000x2000 3,7 40x40 4,0 1000x2000 4,7 KRENELERAT SYREFAST STÅLGALLER AISI 316 Maskstorlek Trådtjocklek i mm Format i mm Vikt kg m 2 i mm 10x10 2,0 1000x2000 4,3 30x30 3,0 1000x2000 3,7 50

52 PROFILER För krenelerat galler Artiklar med fet stil lagerförs i Uddevalla Fem profiler i överblick Typ Numm. mål Tjocklek Slits Material Materiale Materiale För galler i mm i mm Stål Galv. Aisi 304 m/tråd WR mm WR 30 x mm WR 30 x mm WR 40 x mm WR 40 x mm För svetsat galler Typ Numm. mål Tjocklek Slits Material Material För galler i mm i mm Stål Aisi 304 m/tråd GEV 25 x ,0 3-5 mm GEV 30 x mm GEV 30 x mm GEV 30 x mm 51

53 STRÄCKMETALL L I R O M A P R O D U K T K A - T A L O G

54 STRÄCKMETALL lliroma kan levera ett stort utval av sträckmetall i obehandlat- och galvaniserat stål samt i aluminiumoch rostfritt. Vidare levereras flatvalsad sträckmetall i obehandlat- och galvaniserat stål. Plåtarna levereras i standardformat, dock kan plåtar med specialformat beställas från verk. I produktkatalogen är plåtformaten alltid angivet med maskornas längdriktning först. Sträckmetall har störst bärighet i maskornas längdriktning. Nedanför visas exempel på standardformat. Strängbredd Vanlig sträckmetall Strängtjocklek För vanlig sträckmetall angives maskstorleken mellam strängarnas skärningspunkter, menat för flatvalsad sträckmetall angives maskstorleken med största och minsta invändiga diagonaler (se illustration). Strängbredd Masköppning Flatvalsad sträckmetall Strängtjocklek Följande betckningar används i angivelse av sträckmetallplåtarnas specifikationer: ML = Masklängd MB = Maskbredd Strängtocklek = Tjockleken på utgångsmaterialet till plåtarna Strängbredd = Materialbredden mellan masköppningarna UNDER: Denna plåt är 2440 mm i masklängden x 1220 mm i maskbredden HÖGER: Denna plåt är 1220 mm i masklängden x 2440 mm i maskbredden 53

55 FRAMTSTÄLLNING/EXEMPEL SÅ här produceras sträckmetall Varje dimension av sträckmetall kräver ett speciellt verktyg. Sträckmetall kan flatvalsas i bredder upp till 1400 mm. Normal utförande Flatfalsat utförande Normalt Flatvalsat Några få exempel på format 1: (Under) 54

56 STRÄCKMETALL PÅ LAGER Sträckmetall - plåtar av stål, vanlig Vid beställning angives alltid plåtens breddmål först. Mask- Strängbredd Vikt ca. Artikelnr. Format mm str. mm & tjocklek mm kg. pr. m x x 40,0 8,0 x 4,5 13, x x 25,0 6,1 x 4,5 17, x x 25,0 6,1 x 4,5 17, x x 25,0 6,1 x 3,0 11, x x 25,0 6,1 x 3,0 11, x x 25,0 6,1 x 3,0 11, x x 17,0 4,5 x 3,0 13, x x 13,0 3,2 x 1,5 4, x x 12,0 3,0 x 1,5 4, x x 3,5 0,8 x 0,6 2,2 Sträckmetall-plåtar av stål, flatvalsat obehandlat utförande: Mask- Strängbredd Vikt ca. Artikelnr. Format mm str. mm & tjocklek mm kg. pr. m2 2074F 1250 x x 19,0 4,5 x 2,5 7,8 Sträckmetall-plåtar av aluminium 57S Mask- Strängbredd Vikt ca. Artikelnr. Format mm str. mm & tjocklek mm kg. pr. m2 2492A 1250 x x 25,0 6,0 x 5,0 5,9 Sträckmetall-plåtar i syrefast stål, kvalitet Aisi 316 Mask- Strängbredd Vikt ca. Artikelnr. Format mm str. mm & tjocklek mm kg. pr. m2 2491RS 1000 x x 25,0 6,0 x 3,0 9,5 Andra format och kvaliteter är tillgängliga från verkslager. 55

57 STRÄCKMETALL FRÅN PRODUKTION Sträckmetall i stål ca. vikt kg/ m2 Delning Masköppning Sträng- strängtjocklet mm ca mm bredd mm 1 1, x4 1 2, x8 2 3,6 5,2 7, x10 2 2,1 3,3 4, x10 3 3,5 5,4 7,4 42,2 33x13 2,5 2,2 3,3 4,1 42,2 33x13 3 2,7 3,8 5,1 7, x16 3 2,1 3,1 4,5 5, x22 3 1,8 2,5 3,4 5, x22 6 9,7 16,7 62,5 48x ,0 19, x30 3 1,4 2,1 2,9 3, x30 7 8,4 12, x ,9 14,9 HEX x24 5 8,2 12, x ,5 Standardstorlek Stål 1, 1,5 och 2 mm 1000 x 2000 och 1250 x 2440 mm 3 mm 1000 x 2000, 1220 x 2440 och 1500x3000mm 4 och 5 mm 1220 x 2400 och 1500 x 3000 mm Aluminium 1, 1,5, 2, 3, 4 och 5 mm 1000 x 2000 och 1250 x 2440 mm, halvhård Mässing 1 och 1,5 mm 700 x 2000 mm, halvhård 2, 3, 4, och 5 mm 1000 x 2000 mm, halvhård Koppar 1, 1,5 och 2 mm 700 x 2000 mm, halvhård 3, 4 och 5 mm 1000 x 2000 mm, halvhård Förzinkat 1 och 1,5 mm 1000 x 2000 och 1250 x 2440 mm Max bredd för beställningsarbeten Delningar: mm1250 mm Delningar: 42, mm2440 mm Delninger: 115 och 200 mm 2000 mm 56 55

58 GALLER OCH STRÄCKMETALL TILL PANELER Svetsade takgaller Dessa är tillgängliga på förfrågan Gallerdim mm ö mm delning 592x1192 3,0 25/25 (6x12 m) 592x1192 3,0 30/30 (6x12 m) 592x1192/892x1492 5,0 50/50 (6x12 m), (9x15) Toleranser: längd +/- 2 mm bredd +/- 2 mm delning +/- 1 mm planhet mm diagonalmått +/- 4 mm Material: dragen ståltråd Ytbehandling: epoxy eller polyester Sträckmetall galler Gallerdim mm delning sträng- strängtjocklek bredd 592x (6x12 m) Toleranser: längd +/- 2 mm bredd +/- 2 mm delning +/- 0,5 mm planhet mm diagonalmått +/- 5 mm Material: varmvalsad stålplåt Ytbehandling: epoxy eller polyester strängtjocklek strängbredd Näten kan monteras med T eller Y bärlister i följande illustrationer nedan. Bärlist typ T Bärlist typ Y 55 57

59 VÄVD OCH SVETSAD DUK

60 PRODUKTINFORMATION Vävd duk vvår vävda duk används i nästan samtliga industrier. Vi leverar därför dukar i många olika kombinationer av material, vävar, öppningar och tråddiametrar. Våra dukar levereras i samverkan med DIN och ISO Standarder. Svetsat duk eeftersom tråden i längdriktning och tråden i breddriktning är motståndsvetsad, har vår svetsade duk stor stabilitet. De olika kombinationer av masköppningar och tråddiametrar resulterar i ett stort urval av användningsområden. Rektangulära maskor eller utlämnande av enkeltrådar i bredd- eller längdriktning kan ofta lösa speciella problem. Vi leverer svetsat duk upp til 2000 mm i bredd. Mest använda vävtyper: Slät väv Dubbel väv Slät trippelväv Dubbel trippelväv Material Rostfritt stål AISI 304 AISI 316 och andra Stål vanlig förkopprad galvaniserad efter svetsning d = trådtjocklek w= ljusöppning delning = w + d 59

61 PRODUKTIONSPROGRAM VÄVD DUK Mask Tråd Maskor pr. Öppen Vikt Mask Tråd Maskor pr. Öppen Vikt uppn. diameter 25,4 mm yta kg/m 2 uppn. diameter 25,4 mm yta kg/m 2 w d % w d % mm mm mm 8 1,25 2,7 75 2,15 2,5 0,45 8,6 (8.5) 72 0,87 1,0 2,8 (3.0) 79 1,41 0,4 8,8 (9) 74 0,70 6,3 1,12 3,4 (3.5) 72 2,15 2,36 1,0 7,6 49 3,78 1,0 3,5 74 1,74 0, ,57 0,8 3,6 (3.5) 79 1,15 2,24 0,9 8,1 (8) 51 3,28 5,6 1,25 3,7 67 2,90 0,71 8,6 (8.5) 58 2,17 1,12 3,8 69 2,37 0,63 8,9 (9) 61 1,76 0,9 3,9 (4) 74 1,58 0,56 9,1 (9) 64 1,42 0, ,27 0,45 9,4 69 0,96 0, ,01 0,4 9,6 72 0,77 5 1,25 4,1 (4) 64 3,18 0,36 9,8 (10) 74 0,62 1,0 4,2 69 2,12 2 1,0 8,5 44 4,23 0,9 4,3 72 1,74 0,9 8,8 (9) 48 3,55 0,71 4,4 (4.5) 77 1,12 0,71 9,4 54 2,36 4,75 1,25 4,3 63 3,31 0,63 9,7 58 1,92 0,9 4,5 71 1,82 0,56 9,9 (10) 61 1,56 4,5 1,25 4,5 61 3,45 0,4 10,6 69 0,85 1,12 4,5 64 2,83 0,32 10,9 (11) 74 0,56 1,0 4,6 (4.5) 67 2,31 1,8 0,8 9,8 (10) 48 3,13 0,9 4,7 69 1,90 0,63 10,5 55 2,07 0,8 4,8 72 1,53 0,56 10,8 (11) 58 1,69 0, ,98 0, ,38 4 1,25 4,9 (5) 58 3,78 0,4 11,5 67 0,92 1, ,11 0,36 11,8 (12) 69 0,74 1,0 5,1 (5) 64 2,54 0, ,61 0,9 5,2 67 2,10 1,6 0, ,12 0,71 5,4 (5.5) 72 1,36 0,8 10,6 44 3,39 0,63 5,5 75 1,09 0, ,77 0,56 5,6 (5.5) 77 0,87 0,63 11,4 51 2,26 3,55 1,25 5,3 55 4,33 0,56 11,8 (12) 55 1,84 1,12 5,4 58 3,41 0,5 12,1 (12) 58 1,51 1,0 5,6 61 2,79 0,45 12,4 61 1,25 0,9 5,7 64 2,31 0, ,82 0,8 5,8 (6) 67 1,87 0,32 13,2 69 0,68 0,63 6,1 (6) 72 1,21 0,28 13,5 (14) 72 0,53 0,56 6,2 75 0,97 1,4 0, ,03 0,5 6,3 77 0,78 0,63 12,5 (12) 48 2,48 3,15 1,25 5,8 (6) 51 4,51 0, ,03 1,12 5,9 (6) 54 3,73 0,45 13,7 (14) 57 1,39 0,9 6,3 60 2,45 0,32 14,8 (15) 66 0,76 60

62 PRODUKTIONSPROGRAM VÄVD DUK Mask Tråd Maskor pr. Öppen Vikt Mask Tråd Maskor pr. Öppen Vikt uppn diameter 25,4 mm yta kg/m 2 uppn. diameter 25,4 mm yta kg/m 2 w d % w d % mm mm mm 0,8 6,4 (6.5) 64 2,06 0,25 15,4 (15) 72 0,48 0,71 6,6 (6.5) 67 1,66 1,25 0,8 12,4 (12) 37 3,97 0,56 6,8 (7) 72 1,07 0,63 13,5 44 2,68 0, ,87 0, ,20 0,45 7,1 (7) 77 0,71 0,5 14,5 51 1,81 2,8 1,12 6,5 51 4,06 0,4 15,4 57 1,23 0,9 6,9 (7) 57 2,78 0,32 16,2 (16) 64 0,80 0,8 7,1 (7) 60 2,26 0,28 16,6 67 0,65 0,71 7,2 (7) 64 1,82 0,25 16,9 (17) 69 0,53 0,56 7,6 (7.5) 69 1,18 1,18 0, ,78 0,5 7,7 72 0,96 0,45 15,6 52 1,58 0,45 7,8 (8) 74 0,79 1,12 0,56 15,1 (15) 44 2,37 2,5 1,0 7,3 51 3,63 0,45 16,2 (16) 51 1,64 0,9 7,5 54 3,03 0,4 16,7 54 1,34 0,8 7,7 57 2,46 0,36 17,2 58 1,08 0,71 7,9 (8) 61 1,99 0,32 17,7 61 0,88 0,63 8,1 (8) 64 1,61 0,25 18,5 67 0,58 0,5 8,5 69 1,06 1 0,56 16,3 (16) 41 2,55 0,450 0,25 36,3 (36) 41 1,13 0,5 16,9 (17) 44 2,12 0,2 39,1 (40) 48 0,78 0,45 17,5 (18) 48 1,77 0,14 43,1 (43) 58 0,42 0,4 18,1 (18) 51 1,45 0,425 0, ,41 0,36 18,7 54 1,21 0,2 40,6 (40) 46 0,81 0,32 19,3 58 0,96 0,400 0,28 37,4 (38) 35 1,46 0,28 19,8 (20) 61 0,78 0,25 39,1 (40) 38 1,22 0,25 20,3 (20) 64 0,63 0,22 41 (40) 42 0,99 0,22 20,8 67 0,50 0,18 44 (45) 48 0, ,5 18,1 (18) 41 2,27 0,125 48,4 (48) 58 0,38 0,45 18,8 (19) 44 1,90 0,355 0,22 43,9 (44) 38 1,10 0,4 19,5 (20) 48 1,56 0,2 45,8 (46) 41 0,91 0,36 20,2 (20) 51 1,27 0,18 47,5 (48) 44 0,77 0,32 20,9 (21) 55 1,04 0,14 51,3 (50) 51 0,50 0,25 22,1 (22) 61 0,69 0,125 52,9 (54) 55 0,41 0,22 22,6 64 0,57 0,315 0,2 49,3 (50) 37 0,99 0,2 23,1 67 0,46 0,16 53,5 (54) 44 0, ,5 18,8 (19) 40 2,35 0,300 0,16 55,2 (55) 43 0,71 0,4 20,3 (20) 46 1,63 0, (60) 54 0,39 0,36 21,1 50 1,33 0,280 0,22 50,4 (50) 31 1, ,5 19,5 38 2,44 0,18 55,2 (55) 37 0,90 0,45 20,3 (20) 41 2,06 0,16 57,7 (58) 40 0,74 61

63 PRODUKTIONSPROGRAM VÄVD DUK Mask Tråd Maskor pr. Öppen Vikt Maske Tråd Maskor pr. Öppen Vikt öppn. diameter 25,4 mm yta kg/m 2 öppn. diameter 25,4 mm yta kg/m 2 w d % w d % mm mm mm 0, ,39 0,14 60,5 (60) 44 0,59 0,32 22,7 (23) 51 1,16 0,112 64,8 (65) 51 0,41 0,28 23,5 55 0,92 0,250 0,2 56,4 (56) 31 1,13 0,25 24,2 (24) 58 0,76 0,18 59,1 (60) 34 0,96 0,2 25,4 (25) 64 0,51 0, , , ,14 0,14 65,1 (65) 41 0,64 0,45 21,9 (22) 37 2,22 0,125 67,7 (68) 44 0,53 0,36 23,8 (24) 44 1,50 0,10 72,6 (74) 51 0,36 0,32 24,7 (25) 48 1,26 0,224 0,16 66,1 (66) 34 0,85 0,28 25,7 (26) 51 1,01 0,125 72,8 (74) 41 0,57 0,25 26,5 55 0,83 0,10 78,4 (80) 48 0,39 0,2 27,9 (28) 61 0,56 0,09 80,9 (80) 51 0,33 0,18 28,5 (29) 64 0,46 0,212 0,16 68,3 (68) 32 0, ,4 24,7 (25) 37 1,97 0,14 72,2 (72) 36 0,71 0,32 26,9 (27) 44 1,33 0,10 81,4 (80) 46 0,41 0,28 27,9 (28) 48 1,09 0,200 0,16 70,6 (70) 31 0,90 0,25 28,9 (29) 51 0,90 0,14 74,7 (75) 35 0,73 0,22 29,9 (30) 55 0,72 0,125 78,2 (80) 38 0,61 0,18 31,4 (32) 60 0,51 0,112 81,4 (80) 41 0,51 0,16 32,2 (32) 64 0,41 0,09 87,6 (88) 48 0, ,25 29,9 (30) 50 0,93 0,08 90,7 (90) 51 0,29 0,18 32,6 (32) 59 0,52 0,180 0, (88) 38 0,55 0,16 33,4 (33) 62 0,42 0,09 94,1 (94) 44 0, ,36 27,8 (28) 37 1,75 0,08 97,7 (98) 48 0,31 0,28 30,2 (30) 44 1,18 0,160 0,112 93,4 (94) 35 0,59 0,22 32,4 (32) 51 0,81 0,10 97,7 (100) 38 0,49 0,16 35,3 (35) 60 0,45 0,150 0,112 96,9 (100) 33 0, ,36 29,7 (30) 34 1,87 0,10 101,5 (100) 36 0,51 0,32 31,2 (30) 38 1,55 0,08 110,4 (110) 43 0,35 0,28 32,6 (32) 41 1,28 0,140 0, ,8 (100) 31 0,63 0,25 33,9 (34) 44 1,06 0,10 105,8 (105) 34 0,53 0,22 35,1 (35) 48 0,88 0,09 110,4 (110) 37 0,45 0,2 36,3 (36) 51 0,73 0,125 0,09 118,1 (120) 34 0,48 0,16 38,5 (38) 57 0,49 0,08 123,9 (125) 37 0,40 0,14 39,7 (40) 61 0,39 0,112 0,08 132,3 (130) 34 0, ,32 33,2 (33) 35 1,65 0,28 34,8 (35) 38 1,36 62

64 PRODUKTIONSPROGRAM SVETSAD DUK Kvadratmaskor För att välja mellan våra standarder och spesifikationer använd tabellen nedanför. För speciella behov, tag gärna kontakt. (mm) d < 0,5 0,63 0,80 0,90 1,00 1,20 1,25 1,4 1,5 1,6 1,8 2,0 maskvidd Specifikationer v Rostfritt stål AISI Låg karbonstål pstål galvaniserat efter svetsning trostfritt stål AISI x 5 1v 6 x 6 v1p v 6,3 x 6,3 p p 8 x 8 p vp1 v1 1 p 10 x 10 p tv1 v p 1 p 11 x 11 vt 12 x 12 vt v1 12,5 x 12,5 p p 14 x x 16 v v p 1v p 19 x 19 p p 20 x 20 v v1 p vp1 25 x 25 v v1 48,8 x 48,8 pvt 63

65 LAGERFÖRDA DUKAR - SVETSADE Rostfritt Aisi svetsat duk Duk Tråd i Maskvidd i Bredd i Vikt ca. nr. mm ca. mm cm kg. pr. m2 1 2,0 25, ,00 1 1,5 25, ,50 Rostfritt syrefast Aisi svetsat duk Duk Tråd i Maskvidd i Bredd i Vikt ca. nr. mm ca. mm cm kg. pr. m2 2 1,6 11, ,40 2 1,0 12, ,00 Galvaniserat stål - svetsat duk Duk Tråd i Maskvidd i Bredd i Vikt ca. nr. mm ca. mm cm kg. pr. m2 1 2,0 25, ,40 1 1,6 25, ,50 1,25 1,45 19, ,60 1,25 1,0 19,0 800x1200 0,80 2 1,0 12, ,00 3 0,8 8, ,00 LAGERFÖRDA DUKAR - VÄVDA Mässing - vävd duk: Duk Tråd Ljusöppning Bredd Vikt ca. nr. mm ca. mm cm kg. pr. m2 8 0,7 2, , ,3 0, ,13 Sträckt: Artikel Bredd cm Aluminium sträckt

66 LAGERFÖRDA DUKAR - VÄVDA Obehandlat stål - vävd duk: Duk Tråd Ljusöppning Bredd Vikt ca. nr. mm ca. mm cm kg. pr. m2 8 Gnistfångare 0,7 2, ,90 Galvaniserat stål - vävd duk: Duk Tråd Ljusöppning Bredd Vikt ca. nr. mm ca. mm cm kg. pr. m2 8 0,7 2, , ,5 1, ,40 16 Flugduk 0,25 1, , ,35 1, ,00 Rostfritt syrefast stål, kval. AISI Vävd duk Duk Tråd Ljusöppning Bredd Vikt ca. nr. mm ca. mm cm kg. pr. m2 3 1,25 7, ,34 4 1,1 5, ,42 5 1,2 3, ,60 6 0,9 3, ,36 8 0,89 2, , ,58 1,96 101,6 2, ,58 1,54 101,6 2, ,45 1, , ,45 1, , ,40 0,87 101,6 1, ,37 0,69 101,6 1, ,30 0,55 101,6 1, ,25 0,50 101,6 1, ,22 0, , ,20 0,31 101,6 1, ,16 0, , ,125 0, , ,11 0, , ,065 0, , ,05 0, ,6 0,25 7,5x56 Vattenfilterduk 0,6x0,5 0,63x0, ,
