LyneoTM 0 10 V lysrörsdimmer. Energibespraing genom styrning av 0 10 V dimringsbara lysrörslaster

Transkript

1 LyneoTM 0 10 V lysrörsdimmer Energibespraing genom styrning av 0 10 V dimringsbara lysrörslaster

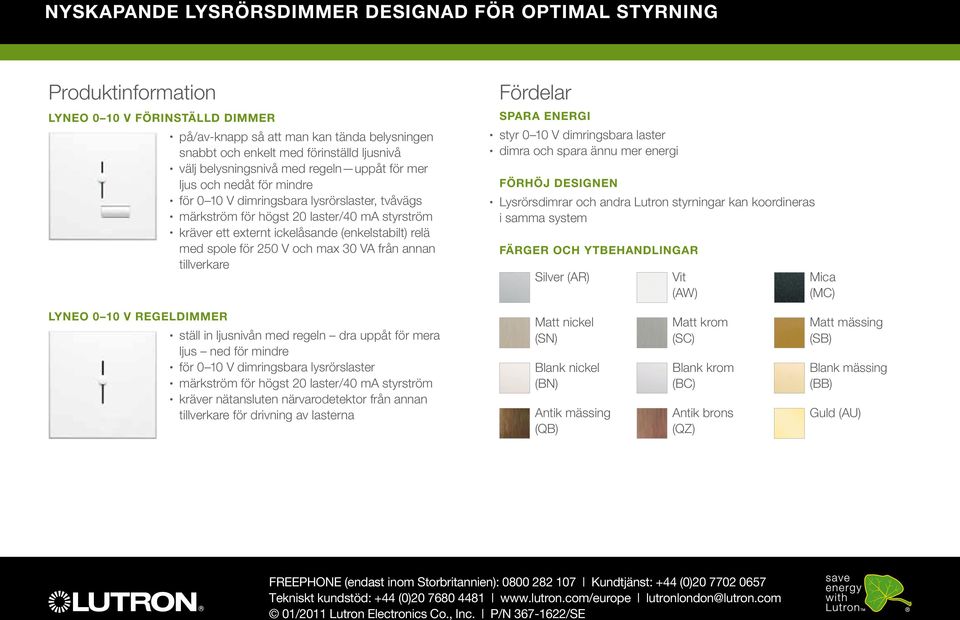

2 NYSKAPANDE LYSRÖRSDIMMER DESIGNAD FÖR OPTIMAL STYRNING Produktinformation LYNEO 0 10 V FÖRINSTÄLLD DIMMER på/av-knapp så att man kan tända belysningen snabbt och enkelt med förinställd ljusnivå välj belysningsnivå med regeln uppåt för mer ljus och nedåt för mindre för 0 10 V dimringsbara lysrörslaster, tvåvägs märkström för högst 20 laster/40 ma styrström kräver ett externt ickelåsande (enkelstabilt) relä med spole för 250 V och max 30 VA från annan tillverkare Fördelar SPARA ENERGI styr 0 10 V dimringsbara laster dimra och spara ännu mer energi FÖRHÖJ DESIGNEN Lysrörsdimrar och andra Lutron styrningar kan koordineras i samma system FÄRGER OCH YTBEHANDLINGAR Silver (AR) Vit (AW) Mica (MC) LYNEO 0 10 V REGELDIMMER ställ in ljusnivån med regeln dra uppåt för mera ljus ned för mindre för 0 10 V dimringsbara lysrörslaster märkström för högst 20 laster/40 ma styrström kräver nätansluten närvarodetektor från annan tillverkare för drivning av lasterna Matt nickel (SN) Blank nickel (BN) Antik mässing (QB) Matt krom (SC) Blank krom (BC) Antik brons (QZ) Matt mässing (SB) Blank mässing (BB) Guld (AU) FREEPHONE (endast inom Storbritannien): Kundtjänst: +44 (0) Tekniskt kundstöd: +44 (0) lutronlondon@lutron.com 01/2011 Lutron Electronics Co., Inc. P/N /SE

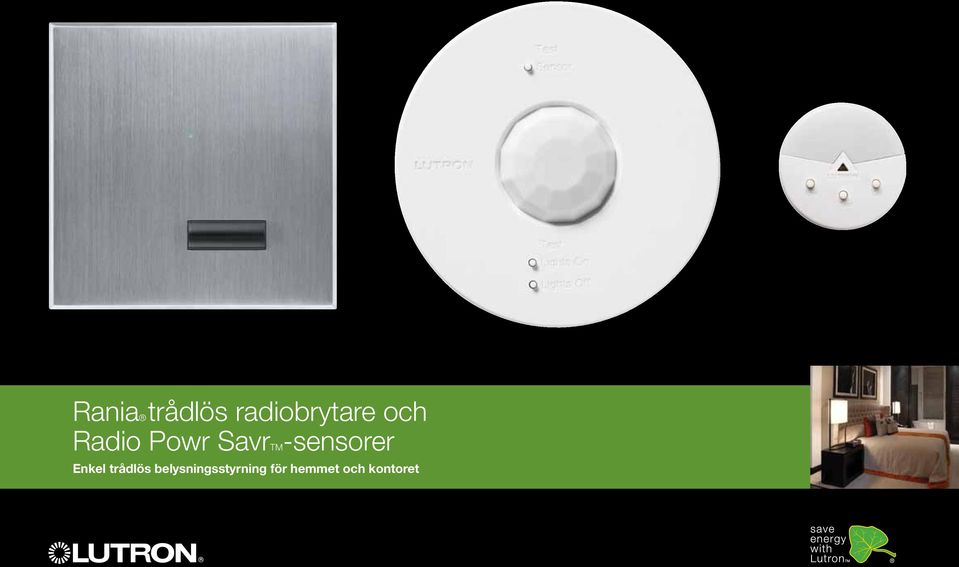

3 Rania trådlös radiobrytare och Radio Powr SavrTM-sensorer Enkel trådlös belysningsstyrning för hemmet och kontoret

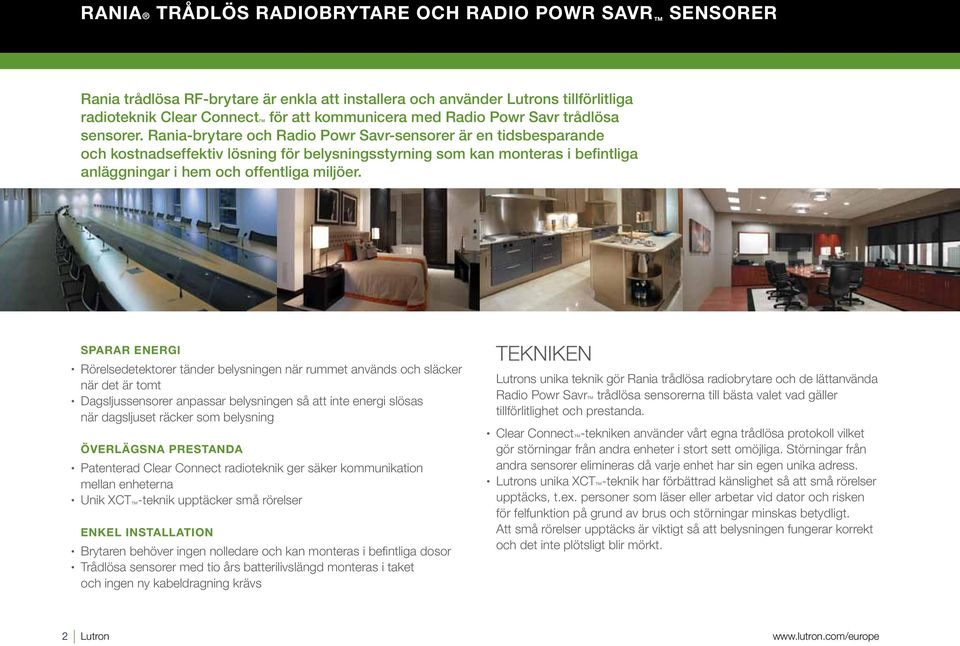

4 RANIA TRÅDLÖS RADIOBRYTARE OCH RADIO POWR SAVR SENSORER Rania trådlösa RF-brytare är enkla att installera och använder Lutrons tillförlitliga radioteknik Clear Connect för att kommunicera med Radio Powr Savr trådlösa sensorer. Rania-brytare och Radio Powr Savr-sensorer är en tidsbesparande och kostnadseffektiv lösning för belysningsstyrning som kan monteras i befintliga anläggningar i hem och offentliga miljöer. SPARAR ENERGI Rörelsedetektorer tänder belysningen när rummet används och släcker när det är tomt Dagsljussensorer anpassar belysningen så att inte energi slösas när dagsljuset räcker som belysning ÖVERLÄGSNA PRESTANDA Patenterad Clear Connect radioteknik ger säker kommunikation mellan enheterna Unik XCT -teknik upptäcker små rörelser ENKEL INSTALLATION Brytaren behöver ingen nolledare och kan monteras i befintliga dosor Trådlösa sensorer med tio års batterilivslängd monteras i taket och ingen ny kabeldragning krävs TEKNIKEN Lutrons unika teknik gör Rania trådlösa radiobrytare och de lättanvända Radio Powr Savr trådlösa sensorerna till bästa valet vad gäller tillförlitlighet och prestanda. Clear Connect -tekniken använder vårt egna trådlösa protokoll vilket gör störningar från andra enheter i stort sett omöjliga. Störningar från andra sensorer elimineras då varje enhet har sin egen unika adress. Lutrons unika XCT -teknik har förbättrad känslighet så att små rörelser upptäcks, t.ex. personer som läser eller arbetar vid dator och risken för felfunktion på grund av brus och störningar minskas betydligt. Att små rörelser upptäcks är viktigt så att belysningen fungerar korrekt och det inte plötsligt blir mörkt. 2 Lutron

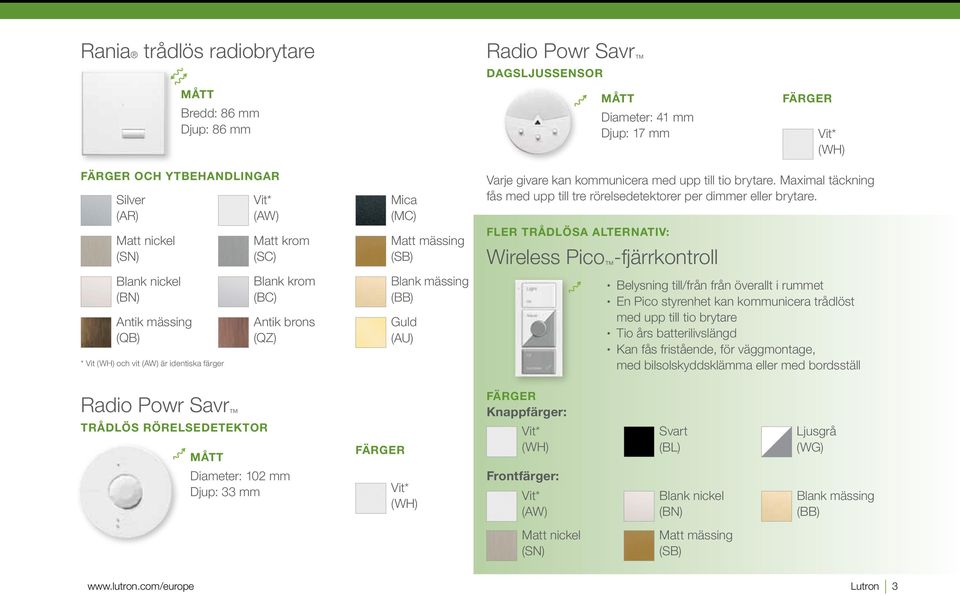

5 Rania trådlös radiobrytare MÅTT Bredd: 86 mm Djup: 86 mm Radio Powr Savr DAGSLJUSSENSOR MÅTT Diameter: 41 mm Djup: 17 mm FÄRGER Vit* (WH) FÄRGER OCH YTBEHANDLINGAR Silver (AR) Matt nickel (SN) Blank nickel (BN) Antik mässing (QB) * Vit (WH) och vit (AW) är identiska färger Vit* (AW) Matt krom (SC) Blank krom (BC) Antik brons (QZ) Mica (MC) Matt mässing (SB) Blank mässing (BB) Guld (AU) Varje givare kan kommunicera med upp till tio brytare. Maximal täckning fås med upp till tre rörelsedetektorer per dimmer eller brytare. FLER TRÅDLÖSA ALTERNATIV: Wireless Pico -fjärrkontroll Belysning till/från från överallt i rummet En Pico styrenhet kan kommunicera trådlöst med upp till tio brytare Tio års batterilivslängd Kan fås fristående, för väggmontage, med bilsolskyddsklämma eller med bordsställ Radio Powr Savr TRÅDLÖS RÖRELSEDETEKTOR MÅTT FÄRGER FÄRGER Knappfärger: Vit* (WH) Svart (BL) Ljusgrå (WG) Diameter: 102 mm Djup: 33 mm Vit* (WH) Frontfärger: Vit* (AW) Blank nickel (BN) Blank mässing (BB) Matt nickel (SN) Matt mässing (SB) Lutron 3

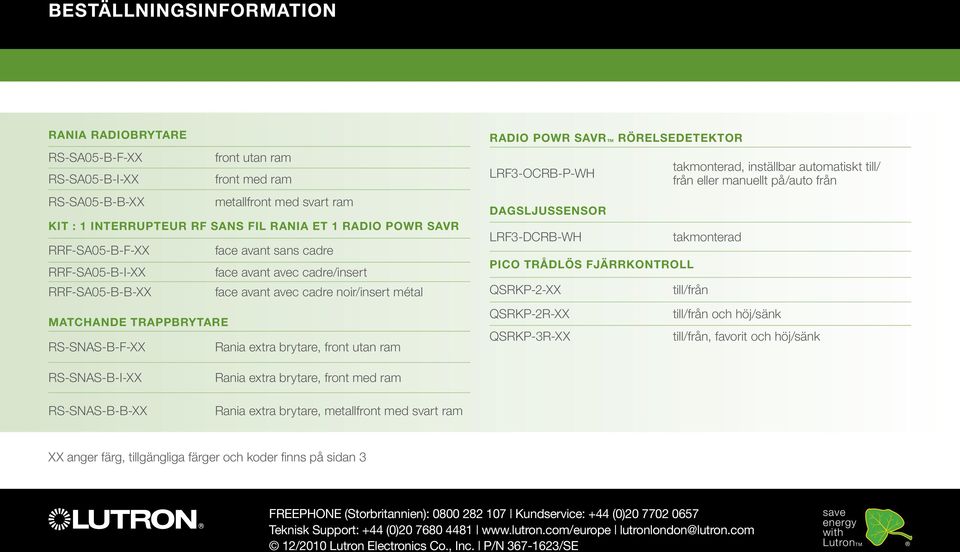

6 BESTÄLLNINGSINFORMATION RANIA RADIOBRYTARE RS-SA05-B-F-XX RS-SA05-B-I-XX front utan ram front med ram RADIO POWR SAVR RÖRELSEDETEKTOR LRF3-OCRB-P-WH takmonterad, inställbar automatiskt till/ från eller manuellt på/auto från RS-SA05-B-B-XX metallfront med svart ram KIT : 1 INTERRUPTEUR RF SANS FIL RANIA ET 1 RADIO POWR SAVR RRF-SA05-B-F-XX face avant sans cadre RRF-SA05-B-I-XX face avant avec cadre/insert RRF-SA05-B-B-XX face avant avec cadre noir/insert métal DAGSLJUSSENSOR LRF3-DCRB-WH takmonterad PICO TRÅDLÖS FJÄRRKONTROLL QSRKP-2-XX till/från MATCHANDE TRAPPBRYTARE RS-SNAS-B-F-XX Rania extra brytare, front utan ram QSRKP-2R-XX QSRKP-3R-XX till/från och höj/sänk till/från, favorit och höj/sänk RS-SNAS-B-I-XX RS-SNAS-B-B-XX Rania extra brytare, front med ram Rania extra brytare, metallfront med svart ram XX anger färg, tillgängliga färger och koder finns på sidan 3 FREEPHONE (Storbritannien): Kundservice: +44 (0) Teknisk Support: +44 (0) lutronlondon@lutron.com 12/2010 Lutron Electronics Co., Inc. P/N /SE save energy with LutronTM

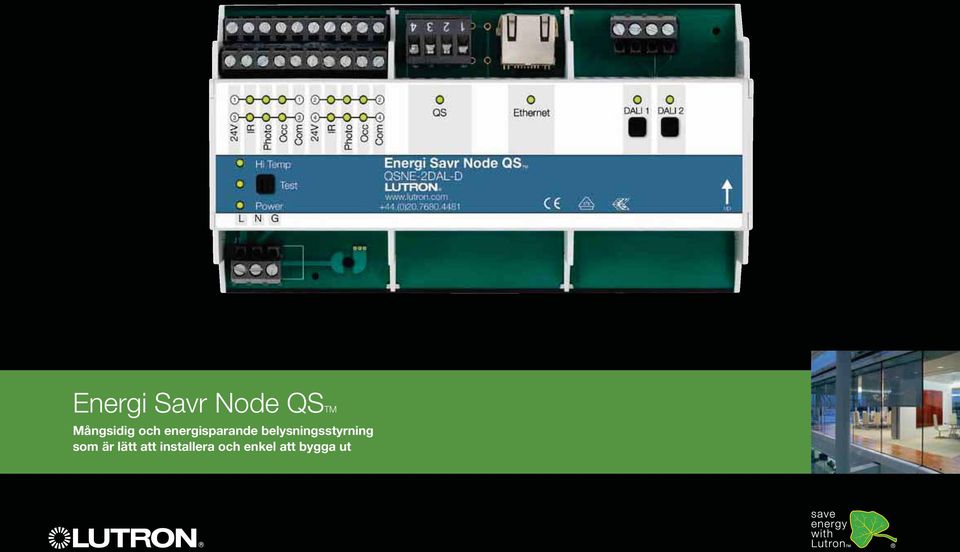

7 Energi Savr Node QSTM Mångsidig och energisparande belysningsstyrning som är lätt att installera och enkel att bygga ut

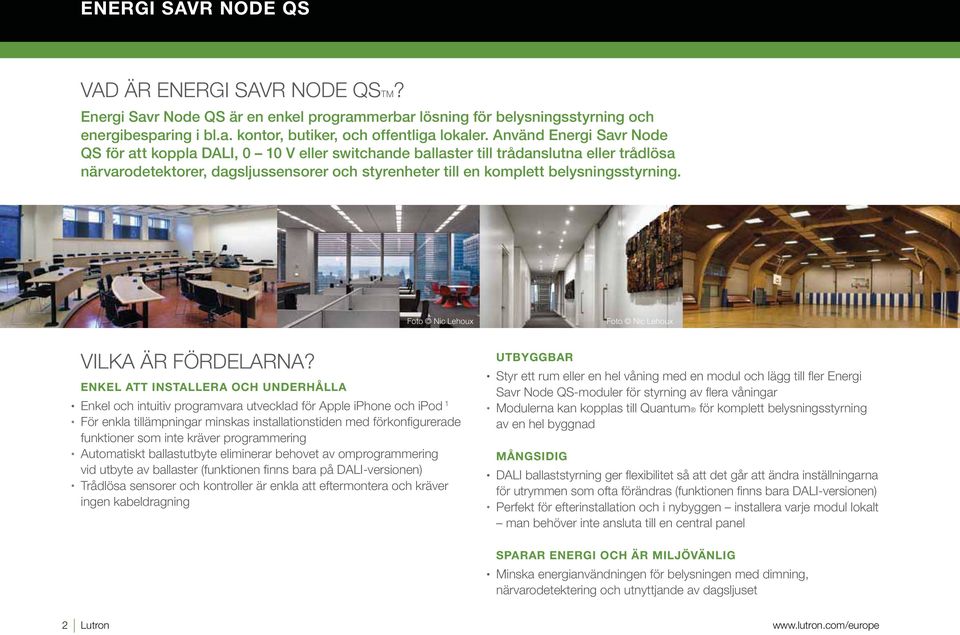

8 ENERGI SAVR NODE QS VAD ÄR ENERGI SAVR NODE QSTM? Energi Savr Node QS är en enkel programmerbar lösning för belysningsstyrning och energibesparing i bl.a. kontor, butiker, och offentliga lokaler. Använd Energi Savr Node QS för att koppla DALI, 0 10 V eller switchande ballaster till trådanslutna eller trådlösa närvarodetektorer, dagsljussensorer och styrenheter till en komplett belysningsstyrning. Foto Nic Lehoux Foto Nic Lehoux VILKA ÄR FÖRDELARNA? ENKEL ATT INSTALLERA OCH UNDERHÅLLA Enkel och intuitiv programvara utvecklad för Apple iphone och ipod 1 För enkla tillämpningar minskas installationstiden med förkonfigurerade funktioner som inte kräver programmering Automatiskt ballastutbyte eliminerar behovet av omprogrammering vid utbyte av ballaster (funktionen finns bara på DALI-versionen) Trådlösa sensorer och kontroller är enkla att eftermontera och kräver ingen kabeldragning UTBYGGBAR Styr ett rum eller en hel våning med en modul och lägg till fler Energi Savr Node QS-moduler för styrning av flera våningar Modulerna kan kopplas till Quantum för komplett belysningsstyrning av en hel byggnad MÅNGSIDIG DALI ballaststyrning ger flexibilitet så att det går att ändra inställningarna för utrymmen som ofta förändras (funktionen finns bara DALI-versionen) Perfekt för efterinstallation och i nybyggen installera varje modul lokalt man behöver inte ansluta till en central panel SPARAR ENERGI OCH ÄR MILJÖVÄNLIG Minska energianvändningen för belysningen med dimning, närvarodetektering och utnyttjande av dagsljuset 2 Lutron

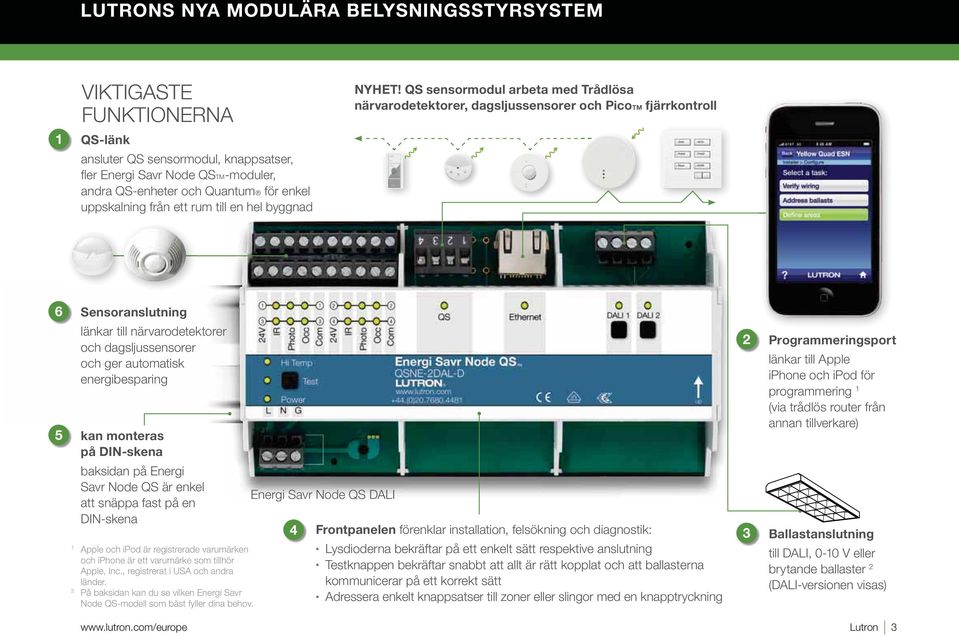

9 LUTRONS NYA MODULÄRA BELYSNINGSSTYRSYSTEM 1 VIKTIGASTE FUNKTIONERNA QS-länk ansluter QS sensormodul, knappsatser, fler Energi Savr Node QSTM-moduler, andra QS-enheter och Quantum för enkel uppskalning från ett rum till en hel byggnad NYHET! QS sensormodul arbeta med Trådlösa närvarodetektorer, dagsljussensorer och PicoTM fjärrkontroll 6 Sensoranslutning 5 länkar till närvarodetektorer och dagsljussensorer och ger automatisk energibesparing kan monteras på DIN-skena 2 Programmeringsport länkar till Apple iphone och ipod för programmering 1 (via trådlös router från annan tillverkare) baksidan på Energi Savr Node QS är enkel att snäppa fast på en DIN-skena 1 Apple och ipod är registrerade varumärken och iphone är ett varumärke som tillhör Apple, Inc., registrerat i USA och andra länder. 2 På baksidan kan du se vilken Energi Savr Node QS-modell som bäst fyller dina behov. Energi Savr Node QS DALI 4 Frontpanelen förenklar installation, felsökning och diagnostik: Lysdioderna bekräftar på ett enkelt sätt respektive anslutning Testknappen bekräftar snabbt att allt är rätt kopplat och att ballasterna kommunicerar på ett korrekt sätt Adressera enkelt knappsatser till zoner eller slingor med en knapptryckning 3 Ballastanslutning till DALI, 0-10 V eller brytande ballaster 2 (DALI-versionen visas) Lutron 3

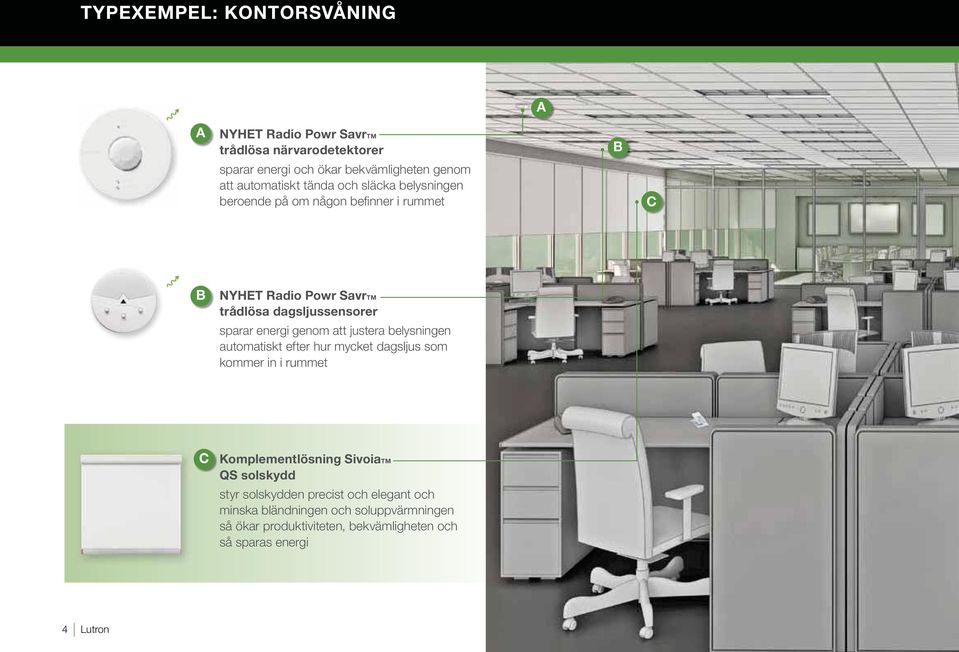

10 TYPEXEMPEL: KONTORSVÅNING A A NYHET Radio Powr SavrTM trådlösa närvarodetektorer sparar energi och ökar bekvämligheten genom att automatiskt tända och släcka belysningen beroende på om någon befinner i rummet B C B NYHET Radio Powr SavrTM trådlösa dagsljussensorer sparar energi genom att justera belysningen automatiskt efter hur mycket dagsljus som kommer in i rummet C Komplementlösning SivoiaTM QS solskydd styr solskydden precist och elegant och minska bländningen och soluppvärmningen så ökar produktiviteten, bekvämligheten och så sparas energi 4 Lutron

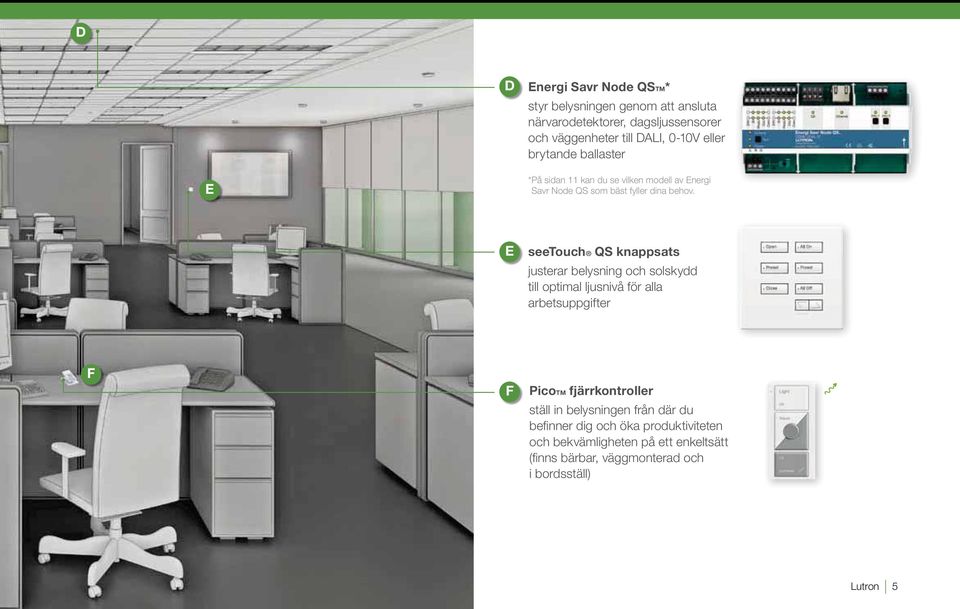

11 D D Energi Savr Node QSTM* styr belysningen genom att ansluta närvarodetektorer, dagsljussensorer och väggenheter till DALI, 0-10V eller brytande ballaster E * På sidan 11 kan du se vilken modell av Energi Savr Node QS som bäst fyller dina behov. E seetouch QS knappsats justerar belysning och solskydd till optimal ljusnivå för alla arbetsuppgifter F F PicoTM fjärrkontroller ställ in belysningen från där du befinner dig och öka produktiviteten och bekvämligheten på ett enkeltsätt (finns bärbar, väggmonterad och i bordsställ) Lutron 5

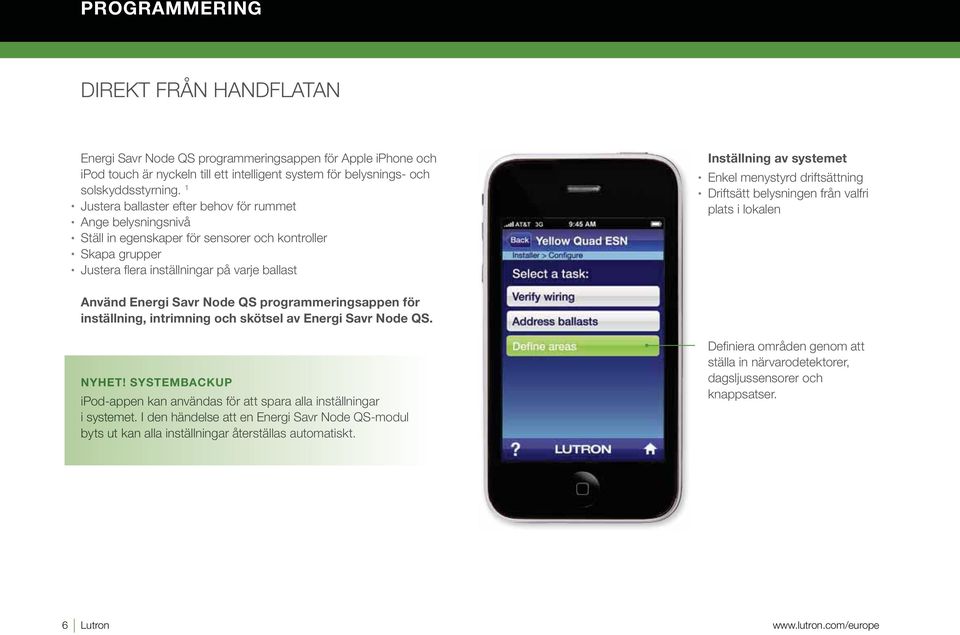

12 PROGRAMMERING DIREKT FRÅN HANDFLATAN Energi Savr Node QS programmeringsappen för Apple iphone och ipod touch är nyckeln till ett intelligent system för belysnings- och solskyddsstyrning. 1 Justera ballaster efter behov för rummet Ange belysningsnivå Ställ in egenskaper för sensorer och kontroller Skapa grupper Justera flera inställningar på varje ballast Inställning av systemet Enkel menystyrd driftsättning Driftsätt belysningen från valfri plats i lokalen Använd Energi Savr Node QS programmeringsappen för inställning, intrimning och skötsel av Energi Savr Node QS. NYHET! SYSTEMBACKUP ipod-appen kan användas för att spara alla inställningar i systemet. I den händelse att en Energi Savr Node QS-modul byts ut kan alla inställningar återställas automatiskt. Definiera områden genom att ställa in närvarodetektorer, dagsljussensorer och knappsatser. 6 Lutron

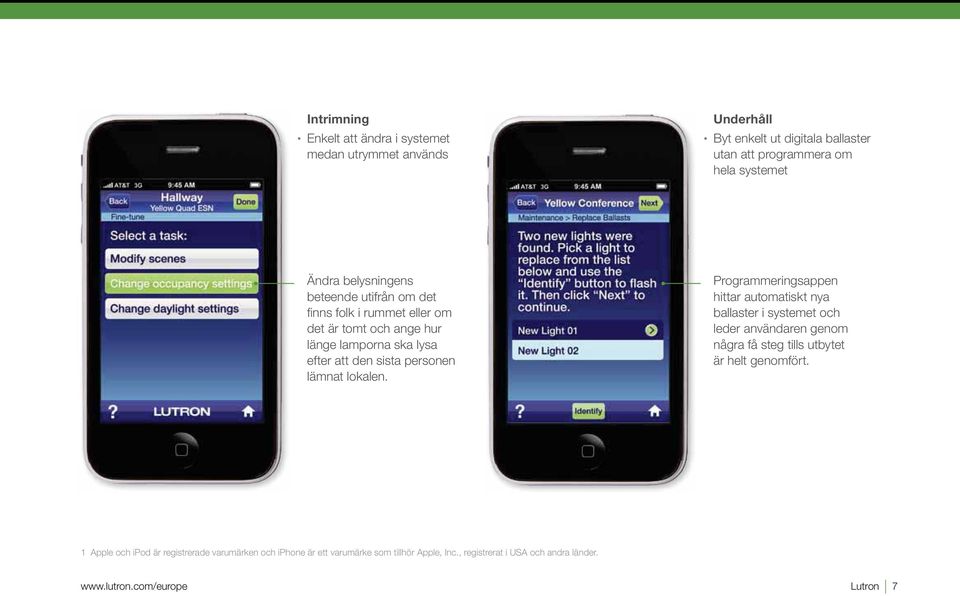

13 Intrimning Enkelt att ändra i systemet medan utrymmet används Underhåll Byt enkelt ut digitala ballaster utan att programmera om hela systemet Ändra belysningens beteende utifrån om det finns folk i rummet eller om det är tomt och ange hur länge lamporna ska lysa efter att den sista personen lämnat lokalen. Programmeringsappen hittar automatiskt nya ballaster i systemet och leder användaren genom några få steg tills utbytet är helt genomfört. 1 Apple och ipod är registrerade varumärken och iphone är ett varumärke som tillhör Apple, Inc., registrerat i USA och andra länder. Lutron 7

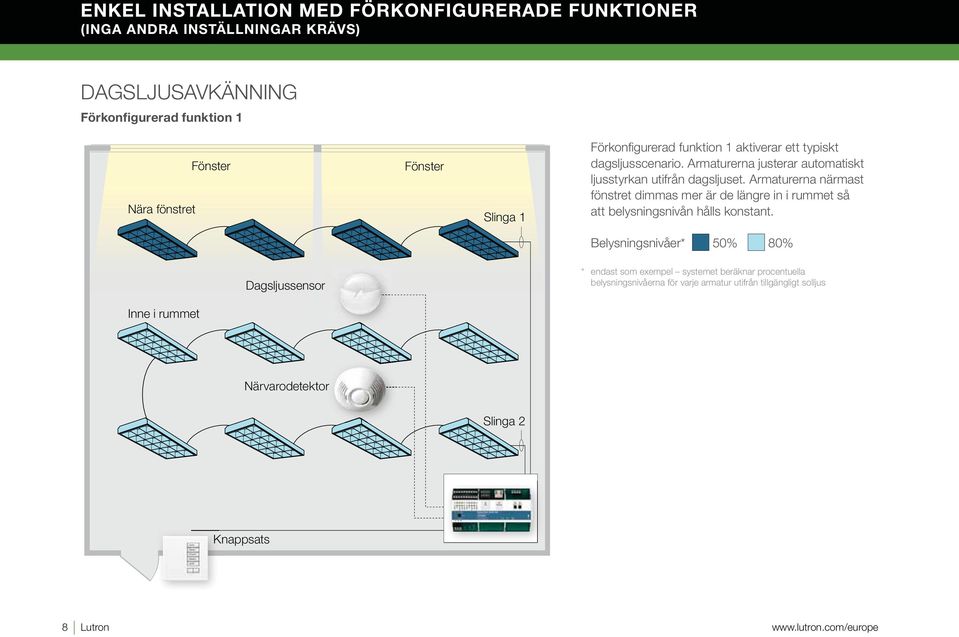

14 ENKEL INSTALLATION MED FÖRKONFIGURERADE FUNKTIONER (INGA ANDRA INSTÄLLNINGAR KRÄVS) DAGSLJUSAVKÄNNING Förkonfigurerad funktion 1 Nära fönstret Fönster Fönster Slinga 1 Förkonfigurerad funktion 1 aktiverar ett typiskt dagsljusscenario. Armaturerna justerar automatiskt ljusstyrkan utifrån dagsljuset. Armaturerna närmast fönstret dimmas mer är de längre in i rummet så att belysningsnivån hålls konstant. Belysningsnivåer* 50% 80% Dagsljussensor * endast som exempel systemet beräknar procentuella belysningsnivåerna för varje armatur utifrån tillgängligt solljus Inne i rummet Närvarodetektorr Slinga 2 Knappsats 8 Lutron

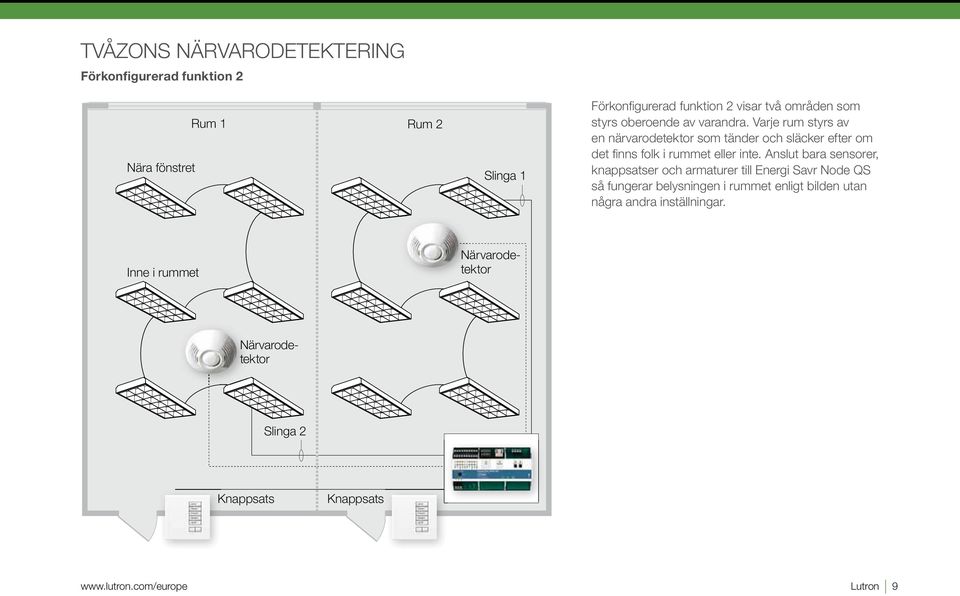

15 TVÅZONS NÄRVARODETEKTERING Förkonfigurerad funktion 2 Rum 1 Rum 2 Nära fönstret Slinga 1 Förkonfigurerad funktion 2 visar två områden som styrs oberoende av varandra. Varje rum styrs av en närvarodetektor som tänder och släcker efter om det finns folk i rummet eller inte. Anslut bara sensorer, knappsatser och armaturer till Energi Savr Node QS så fungerar belysningen i rummet enligt bilden utan några andra inställningar. Inne i rummet Närvarodetektor Närvarodetektor Slinga 2 Knappsats Knappsats Lutron 9

16 ENERGI SAVR NODE QSTM ÄR UTBYGGBART 1 Börja med ett system för ett område 2 LänkafleraEnergiSavrNode QS- 3 moduler för integrerad kontroll över flera utrymmen eller våningsplan Lägg till Quantum och styr belysningen i hela byggnaden Quantum är ett centraliserat styrsystem som möjliggör för fastighetsansvariga att utnyttja belysning och dagsljus för att uppnå maximal energieffektivitet, komfort och produktivitet. Enkelt att ställa in, övervaka, analysera och rapportera belysningen i hela byggnaden från en plats. 10 Lutron urope

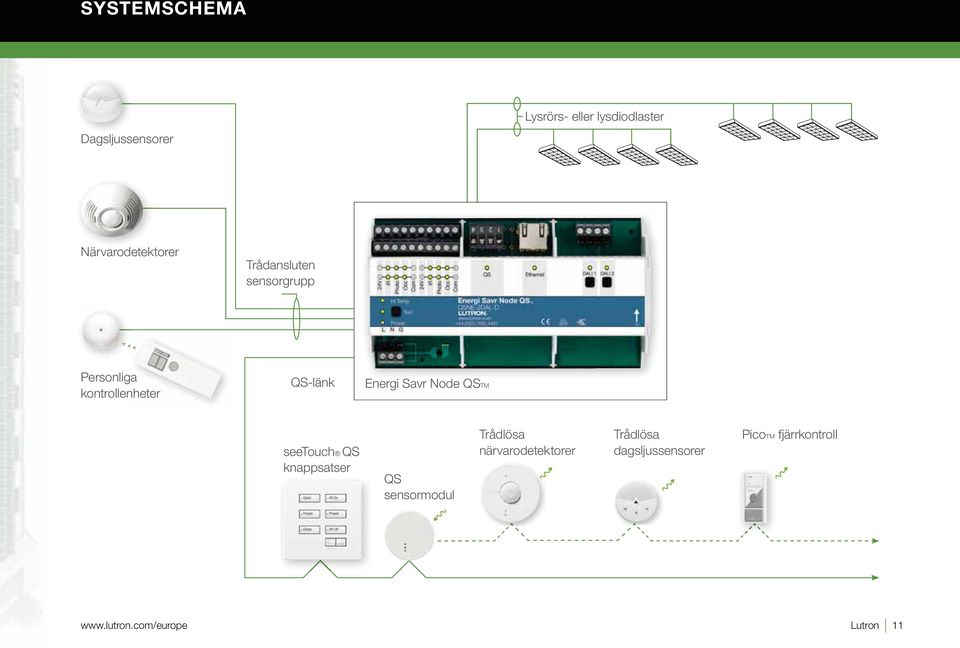

17 SYSTEMSCHEMA Dagsljussensorer Lysrörs- eller lysdiodlaster Närvarodetektorer Trådansluten sensorgrupp >>> > > Personliga kontrollenheternheter QS-länk Energi Savr Node QSTM seetouch QS knappsatser QS sensormodul Trådlösa närvarodetektorer Trådlösa dagsljussensorer PicoTM fjärrkontroll Lutron 11

18 BESTÄLLNINGSINFORMATION ENERGI SAVR NODE QS QSNE-2DAL-D QSNE-4S10-D QSNE-4T10-D QS SENSORMODUL QSM3-4W-C DALI, V, 2 slingor med vardera 64 ballaster brytande, V, 4 brytarutgångar 0-10 V, V, 4 brytarutgångar och V-kanaler QS-linkinterface för upp till 30 trådlösa och 4 trådanslutna sensorer och styrenheter FREEPHONE (endast inom Storbritannien): Kundtjänst: +44 (0) Tekniskt kundstöd: +44 (0) lutronlondon@lutron.com 12/2010 Lutron Electronics Co., Inc. P/N /SE

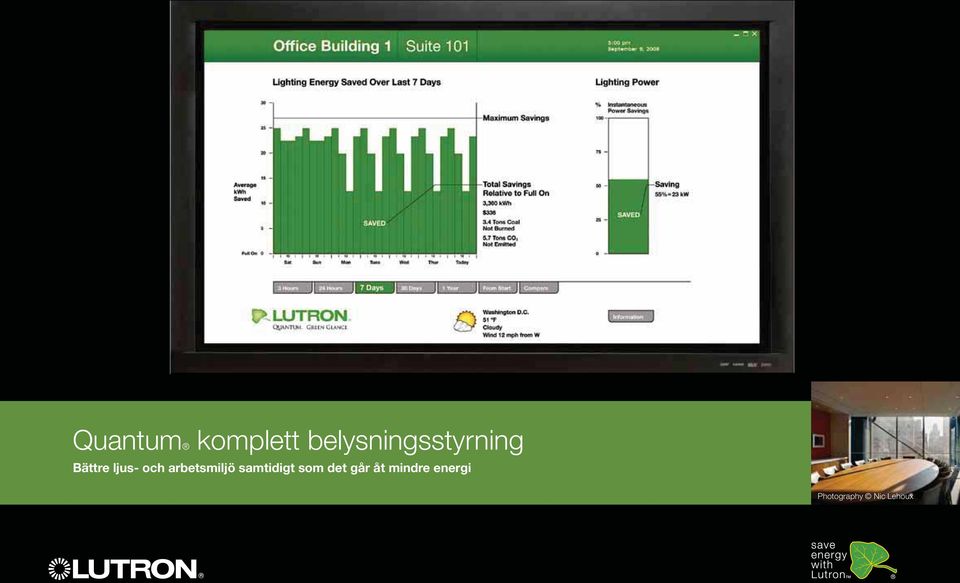

19 Quantum komplett belysningsstyrning Bättre ljus- och arbetsmiljö samtidigt som det går åt mindre energi Photography Nic Lehoux

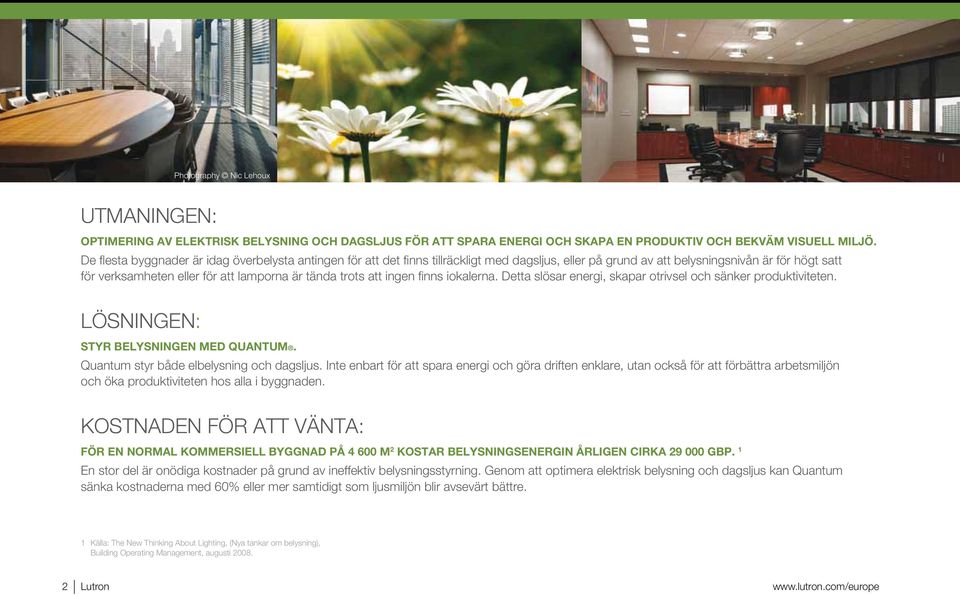

20 Photography Nic Lehoux UTMANINGEN: OPTIMERING AV ELEKTRISK BELYSNING OCH DAGSLJUS FÖR ATT SPARA ENERGI OCH SKAPA EN PRODUKTIV OCH BEKVÄM VISUELL MILJÖ. De flesta byggnader är idag överbelysta antingen för att det finns tillräckligt med dagsljus, eller på grund av att belysningsnivån är för högt satt för verksamheten eller för att lamporna är tända trots att ingen finns iokalerna. Detta slösar energi, skapar otrivsel och sänker produktiviteten. LÖSNINGEN: STYR BELYSNINGEN MED QUANTUM. Quantum styr både elbelysning och dagsljus. Inte enbart för att spara energi och göra driften enklare, utan också för att förbättra arbetsmiljön och öka produktiviteten hos alla i byggnaden. KOSTNADEN FÖR ATT VÄNTA: FÖR EN NORMAL KOMMERSIELL BYGGNAD PÅ M 2 KOSTAR BELYSNINGSENERGIN ÅRLIGEN CIRKA GBP. 1 En stor del är onödiga kostnader på grund av ineffektiv belysningsstyrning. Genom att optimera elektrisk belysning och dagsljus kan Quantum sänka kostnaderna med 60% eller mer samtidigt som ljusmiljön blir avsevärt bättre. 1 Källa: The New Thinking About Lighting, (Nya tankar om belysning), Building Operating Management, augusti Lutron

21 VAD ÄR QUANTUM? Quantum är ett belysningsstyrsystem för hela byggnader och anläggningar, där all styrning av elektrisk belysning och solskydd sker centralt. Med Quantums programvara kan man styra, övervaka, förvalta och rapportera om energiförbrukningen från enstaka armaturer till hela anläggningar. VILKA ÄR FÖRDELARNA? Spara energi och värna om miljön Minska växthusgasutsläppen genom att ta bort onödig energianvändning Spara pengar Sänker driftkostnader och extrakostnader under perioder med toppförbrukning Skapa mer flexibla lokaler Belysnings- och solskyddszoner kan konfigureras om utan ny ledningsdragning Ökad produktivitet och komfort Människorna i rummet blir mer effektiva och mår bättre med rätt belysning och automatisk solskyddsstyrning INNEHÅLL 04 Fördelar 06 Huvudkomponenter 08 Anslutningsbarhet 10 Energibesparing och strategier 12 En dag i livet 14 Hyperion solavkännande solskydd 16 Green Glance programvara 18 Q-Admin programvara 22 Företaget VAR ANVÄNDS QUANTUM? kontor, skolor, sjukvård, allmänna utrymmen och andra byggnader nybyggnation och renoveringar Lutron 3

22 FÖRDELARNA MED QUANTUM KOMPLETTA BELYSNINGSSTYRNINGAR SPARA EL OCH VÄRNA OM MILJÖN MER EL ANVÄNDS FÖR BELYSNING ÄN AV NÅGOT ANNAT SYSTEM I BYGGNADEN. Reglering an belysningen är normalt det enklaste och tydligaste sättet att hantera energikostnader samtidigt som arbetsmiljön förbättras. Genom att styra belysningen med dimring, närvaroavkänning, utnyttjande av dagsljus, schemaläggning och automatiska solskydd sänks energiförbrukningen, vilket sparar naturresurser och minskar mängden koldioxid som släpps ut i atmosfären. SPARA PENGAR SÄNK DRIFTS- OCH UNDERHÅLLSKOSTNADERNA. släck belysningen automatiskt i tomma utrymmen använd bara så mycket elektrisk belysning som krävs minimera elräkningen genom att minska belysningsnivåerna under perioder med toppbelastning minska belastningen från belysning och klimatanläggningar genom att dimra lampor och styra solskydd automatiskt rapportera trasiga lampor så att lampbyten kan grupperas och optimeras Belysningen svarar för 39% 1 av den årliga kostnaden för elektricitet i en normal kommersiell byggnad mer än något annat av byggnadens system. 1 Enligt Energy Information Administration, 2003 Commercial Buildings Energy Consumption Survey (Undersökning av energiförbrukningen i kommersiella byggnader), publicerad i september Lutron

23 SKAPA FLEXIBLARE RUM ÖKA PRODUKTIVITETEN OCH KOMFORTEN STYR OCH ÄNDRA BELYSNINGEN PÅ ETT ENKELT SÄTT. 2 Belysnings- och solskyddszoner kan ändras utan ny ledningsdragning, vilket gör att kontorsytor enkelt kan omdisponeras. När behoven i rummet förändras, kan trådlösa väggstyrenheter, handhållna styrenheter, närvarodetektorer och dagsljussensorer kopplas till andra armaturer eller armaturgrupper. Dessutom kan Quantum -systemen byggas ut från små, enstaka rum till hela våningsplan, hela byggnader och anläggningar. GÖR DINA HYRESGÄSTER OCH ANSTÄLLDA MERA PRODUKTIVA MED VALBARA BELYSNINGSNIVÅER FÖR OLIKA ARBETSUPPGIFTER. Eftersom 90% av alla information är visuell är rätt belysning för arbetsuppgiften avgörande. Forskning visar att människor är mer produktiva när de får arbeta i den belysningsnivå som de föredrar. 3 Dessutom eliminerar Quantum :s solskyddsstyrning bländning och värmeinstrålning och gör personalen mera produktiva och ökar trivseln. Källor: 2 Glödlampor, lysrör, LED, lysrörslampor, halogenlampor, och neon/kallkatodbelysningar. 3 Determinants of Lighting Quality II, Newsham (Bestämmande faktorer för belysningskvalitet), G. och Veitch, J., Lutron 5

24 HUVUDKOMPONENTER I QUANTUM KOMPLETTA BELYSNINGSSTYRNINGAR ENERGI SAVR NODE QSTM STYRNINGAR FÖR ELEKTRISK BELYSNING SIVOIA QS DAGSLJUSSTYRNING GRAFIK EYE QS MILJÖ- OCH ZONSTYRNINGAR ENERGI SAVR NODE QS styr belysningsarmaturer (från andra tillverkare) med direktanslutning av närvaro- och dagsljussensorer SOLSKYDD minskar bländning och värmeinstrålning vilket ger förbättrad arbetsmiljö och sparar energi samtidigt som utsikten bevaras tyst styrning av solskydd med exakt inställning GRAFIK EYE QS styr flera solskydds- och belysningszoner, skapar miljöbelysning med en knapptryckning SEETOUCH QS KNAPPSATSER välj den belysningsnivå som önskas för varje arbetsuppgift och reglera solskydden tyst med en knapptryckning PICO TRÅDLÖS FJÄRRKONTROLL ställ in belysningen enkelt och bekvämt från där du befinner dig finns bärbar, väggmonterad, med klämma på baksidan och för bordsställ 6 Lutron

25 RADIO POWR QUANTUM QUANTUM QUANTUM SAVRTM SENSORER KNUTPUNKT OCH STRÖMFÖRSÖRJNINGAR PROGRAMVARA KOMPLETTA BELYSNINGSTYRNINGAR NÄRVARODETEKTOR sparar energi och förenklar för användarna då ljuset automatiskt släcks när rummet är tomt och tänds när någon går in DAGSLJUSSENSOR sparar energi genom att regßlera elbelysningen utifrån mängden dagsljus QUANTUM KNUTPUNKT kopplar samman alla Quantum systemkomponenter QS SMART PANEL STRÖMFÖRSÖRJNING ger lågspänning till Sivoia QS solskydd och tillbehör STRÖMFÖRSÖRJNINGAR (GP, XP, LP) fjärrstyrd dimring och styrning av alla vanliga lamptyper, bland annat glödlampor, lysrör, LED, lysrörslampor, halogen och neon/kallkatodlampor GREEN GLANCETM PROGRAMVARA presenterar energibesparingen som Quantum ger för personalen i byggnaden Q-ADMINTM PROGRAMVARA styr, konfigurerar, övervakar, ställer in klockor och skapar rapporter om belysningen i hela byggnaden från en central plats Q-MANAGERTM SERVER dator där alla data för rapportering (belysningsnivåer, givarstatus, energiförbrukning m.m.) lagras HYPERIONTM SOLSTYRDA SOLSKYDD nyckelfunktion i Quantum där solens rörelse relativt byggnaden kartläggs för alla dagar under året. Hyperion skapar ett schema för inställningen av solskydden så att dagsljuset som strålar på byggnadens fasader hanteras så att värmeinstrålning och bländande ljus inte kommer in i arbetsrummen och att dagsljuset utnyttjas effektivt. Lutron 7

26 HUR KOMPONENTERNA KOPPLAS IHOP BETECKNINGAR QS-länk (RS-485) Trådlös radiokommunikation Kommunikationslänk mellan processorer Länk till strömförsörjning (RS-485) DALI lastslinga Sensoranslutning Byggnadens Ethernet-nät Till Internet Green GlanceTM, på en klientdator och skärm Q-Manager server Till fler våningsplan Handhållen PicoTM TOALETT Länk till QS solskydd Trådlösa närvarodetektorer Trådlösa dagsljussensorer QS sensormodul seetouch QS knappsats QS-länk KONTOR INNE I BYGGNADEN Energi Savr Node QSTM DALI, 0-10 V, switching Väggmonterad Pico Trådlös rörelsedetektor Q-AdminTM på klientdator Till Smart Meter eller BMS från andra tillverkare (BACnet IP) XP brytarpanel Quantum knutpunkt GP/LP dimringsenheter KONFERENSRUM INNE I BYGGNADEN QS styrlänk GRAFIK Eye QS DALI Till GP/LP-dimrade laster: Foajéer och innegårdar Föreläsningssalar Utbildningssalar Administrativa lokaler Cafeterior 8 Lutron

27 KONTORSLANDSKAP Solskyddsstyrning Lysrörsarmaturer QS smart panel strömförsörjning Sivoia QS solskydd KONTOR MOT YTTERVÄGG IR-mottagare Närvarodetektor Dagsljussensor Egen styrenhet Till pekskärm KONFERENSRUM MOT YTTERVÄGG GRAFIK Eye QS DALI RS-232/ Ethernetanslutning Till laster anslutna till XP-brytarpanel: Utebelysning Laster som ej dimras (korridorer, vilorum, trapphus) till andra QS-enheter Lutron 9

28 QUANTUM :s MÖJLIGHETER TILL ENERGIBESPARING OCH BELYSNINGSSTYRNING Photography Nic Lehoux BELYSNINGSDIMRING Dimring av traditionella ljuskällor, bland annat glödlampor, halogen, lågspänning och lysdioder. INTRIMNING AV BELYSNINGSNIVÅ Anger önskad belysningsnivå utifrån kundens behov i respektive rum. Nivån är lägre än toppkapningsnivån. DIMRING AV LYSRÖR Högeffektiv dimring av lysrör och lysrörslampor. STYRBARA GARDINER Tyst styrning av dagsljuset med Sivoia QS solskydd ger bättre trivsel och högre produktivitet. BRYTARE Tänd och släck ej dimrade ljuskällor med reläer som klarar 1 miljon cykler. KAPNING AV TOPPAR Toppkapning anger högsta belysningsnivå för rummen och ger garanterad energibesparing. MILJÖ- OCH ZONSTYRNING Man kan välja förprogrammerad miljöbelysning och höja och sänka enskilda belysningszoner. MILJÖBELYSNING Förprogrammerade miljöljussättningar går att välja från knappsats. PERSONLIG BELYSNINGSSTYRNING Personerna i rummet kan ställa in rätt belysningsnivå för sitt arbete. Ofta är denna betydligt lägre än full belysning. NÄRVARODETEKTERING Släcker ljuset automatiskt när man lämnar rummet. 10 Lutron

29 DAGSLJUSUTNYTTJANDE Justerar elbelysningen utifrån befintligt dagsljus i rummet. SCHEMALÄGGNING Lampor släcks eller dimras och solskydd justeras automatiskt under vissa tider på dagen eller efter solens uppgång och nedgång. HYPERIONTM SOLSTYRDA SOLSKYDD Lutron Sivoia QS-gardiner justeras automatiskt efter solvinkeln så att dagsljuset utnyttjas maximalt. UPPDELNING Belysningsstyrningen anpassas automatiskt efter hur rummet förändras. BACNET-INTEGRATION Enkel integrering i BMS-systemen. ÖVERVAKNING OCH STYRNING VIA INTERNET Styr belysningen från var som helst i världen. INTELLIDEMANDTM BELASTNINGSUTJÄMNING Anläggningsansvarige kan sänka belysningsbelastningen vid belastningstoppar när elpriset är högt. RAPPORTERING OCH PROGNOSERING Driftansvarige kan på ett intelligent sätt styra och övervaka belysningen i byggnaden. Lutron 11

30 EN DAG PÅ KONTORET ENERGIFÖRBRUKNING I ETT KONTORSLANDSKAP MED QUANTUM KOMPLETTA BELYSNINGSSTYRNINGAR Quantum sänker energiförbrukningen med upp till 60% med hjälp av närvarodetektorer, dagsljussensorer, styrbara solskydd, tidur, och/eller manuell styrning. 100% anger maximal belysningsnivå 50% Belysningsnivå förbrukad energi energibesparing 0% 07:00 08:00 09:00 10:00 11:00 12:00 13:00 - Schemaläggning - Styrbara gardiner - Närvarodetektering SÄKERHETS-/STÄDPERSONAL ANLÄNDER: Gardinerna öppnas automatiskt och släpper in dagsljus i rummet. När säkerhets-/ städpersonalen kommer på morgonen slår närvarosensorerna på 50% belysning för att spara energi. Behövs mera ljus kan belysningen justeras från knappsatsen på väggen. - Schemaläggning - Dagsljusutnyttjande - Hyperion solstyrda solskydd - Närvarodetektering KONTORSPERSONALEN ANLÄNDER: Personalen anländer och belysningen ställs in automatiskt på 80% för att spara energi. Utifrån solens vinkel stängs gardinerna till hälften så att reflexer undviks på datorskärmarna. Dagsljussensorerna sänker elbelysningen efter tillgängligt dagsljus. Personalen märker ingen ändring av belysningsnivån. - Schemaläggning - Dagsljusutnyttjande LUNCH: Lamporna dimras till 10%. HyperionTM solstyrda solskydd öppnar persiennerna helt för att utnyttja dagsljuset fullt ut. Personalen går på lunch. 12 Lutron

31 Belysningsnivå Sparad belysningsenergi Förbrukad belysningsenergi energibesparing förbrukad energi 14:00 15:00 16:00 17:00 18:00 19:00 - Schemaläggning - Hyperion solstyrda solskydd - Personlig belysningsstyrning - Styrbara gardiner - Hyperion solstyrda solskydd - Schemaläggning - Schemaläggning - Schemaläggning - Styrbara gardiner PERSONALEN ÅTERVÄNDER: När dagsljuset försvagas på grund av vädret höjs belysningen automatiskt för att kompensera. Personalen märker ingen ändring av belysningsnivån. WEBINAR: Personalen dimrar lamporna och justerar gardinerna med fjärrkontrollerna så att datorskärmarna syns tydligt och det ändå är tillräckligt ljust för att man ska kunna anteckna. PERSONALEN GÅR HEM: Belysningen dimras automatiskt till 10%. Det går att ändra nivån med styrenheter om mera ljus behövs. STÄDNING: Belysningen ökas automatiskt till 80% för städpersonalen. KVÄLLSTID: Tidur släcker belysningen automatiskt för att spara energi, minimera ljusföroreningen och för att skapa en ren och snygg fasad. Lutron 13

32 HYPERIONTM SOLSTYRDA SOLSKYDD VAD ÄR HYPERION? Hyperion finns till QuantumTM och styr Sivoia QS-solskydd under dagen utifrån solens position. Det ger effektivt utnyttjande av dagsljuset samtidigt som värmeinstrålning och bländning reduceras för maximal trivsel och produktivitet. Noggranna inställningsscheman för solskydden tas fram utifrån information om byggnaden som kombineras med önskade begränsningar av solinstrålningen och hur ofta man vill reglera solskydden. För att kompensera variationer i vädret kan Hyperion också programmeras för att övergå till ett läge för molniga dagar. VARFÖR BEHÖVS HYPERION? Säsongsvariationer för solinstrålningen Dagsljusets vinkel och intensitet förändras under året. Hyperion hanterar variationerna genom dagliga små ändringar i schemat för gardinpositionerna på varje fasad. Trivsel och produktivitet: Hyperion styr infallande dagsljus så att bländning och värmeinstrålning reduceras om dessa störningar minskas påverkas produktiviteten positivt. 1 Bevara utsikten: Solskydden hålls delvis öppna närhelst det är möjligt och genomskinliga gardiner ger utsikt även när de är fördragna. Maximera dagljuset: Hyperion dagsljushantering arbetar tillsammans med Quantum dagsljussystem så att användningen av elbelysning minskas avsevärt. Molnighetsfunktion: För att kompensera variationer i vädret kan Hyperion också programmeras för att övergå till ett läge för molniga dagar. Sänk kostnaderna för klimatstyrning: Förutom att förbättra dagsljusutnyttjandet kan Hyperion också spara energi på egen hand. Sommar: solskydd minskar behovet av luftkonditionering genom att hindra och reflektera solens värmeinstrålning, vilket sänker uppvärmningen med mellan 10 och 30%. 2 Vinter: Solskydden kan programmeras så att de stängs på natten och bidra till isoleringen så att uppvärmningskostnaderna minskas med mellan 3 och 29%. 2 Ytterligare information finns i Hyperionbroschyren (art.nr ) och på Källa: 1 Boyce et al. The Benefits of Daylight Through Windows, (Fördelarna med dagsljus genom fönster). pdf/daylightbenefits.pdf 2 Av Lutron beställd simulering utförd av T.C. Chan Center for Building Simulation and Energy Studies, University of Pennsylvania, publicerad i september Lutron

33 SÅ HÄR FUNGERAR DET HyperionTM ställer in solskydden efter solens position på himlen under dagen och under året. 21:e juni 11:00. Hyperion ställer automatiskt in solskydden så att användbart solljus strålar in i rummet. Belysningen intill fönstren dimras för att spara energi. 21:e december 11:00. Solskydden hålls delvis stängda för att stänga ute den lågt stående vintersolen. Belysningen intill fönstren hålls fullt tänd så att önskad ljusnivå bibehålls. Lutron 15

34 Q-ADMINTM PROGRAMVARA FRÅN LAMPREGLERING TILL BELYSNINGSSTYRNING Hjärtat i Quantum -lösningen är Q-Admin Quantums kraftfulla programvara som driftansvariga använder för att styra elektrisk belysning och dagsljus till maximal energieffektivitet, trivsel och produktivitet. Driftansvariga kan inte bara styra elbelysningen och solskydden från en central plats, utan också konfigurera, övervaka, analysera och rapportera om belysningen i hela byggnaden. STYRA OCH ÖVERVAKA Medger styrning och övervakning av alla utrymmen i byggnaden per område, nivå eller individuella zoner. 16 Lutron

35 TIDUR Q-AdminTM innehåller två olika tidur, klocka (t.ex. vardagar 20:00) och en astronomisk klocka (t.ex. gryning och skymning) som styr belysningen och solskydden i Quantum -systemet. Lampor kan tändas automatiskt med en förinställd ljusnivå och tändas och släckas olika tider på dagen och solskydden kan öppnas och stängas automatiskt på bestämda tider. Lutron 17

36 Q-ADMINTM PROGRAMVARA INTELLIDEMANDTM BELASTNINGSUTJÄMNING Anläggningsansvariga kan sänka ljusnivån för att sänka energikostnaderna för anläggningen. Detta kan ge lägre eltariffer eller rabatter från elbolagen som ofta önskar minskad elförbrukning när elavbrott hotar vid belastningstoppar. Med Q-AdminTM ställer man bara in den procentuella belysningsminskningen så sänks belastningen direkt för hela anläggningen eller vissa lokaler från aktuell nivå. Belastningsutjämning är en viktig del när man deltar i Smart Grid. Via signaler från elbolaget eller energimäklaren kan Quantum reagera automatiskt genom att diskret sänka belysningsnivån i hela anläggningen. 18 Lutron

37 RAPPORTER Anläggningsansvariga får bättre underlag för förbättringar av underhåll och drift, kan identifiera möjliga problem innan de uppstår och följa energiförbrukningen i hela eller någon del av byggnaden. RAPPORTERNA INNEHÅLLER: belysningseffekt och energiförbrukning systemaktiviteter trasiga lysrör BERÄKNING KONTRA MÄTNING AV ENERGIFÖRBRUKNING Lutron Quantum-lösningen genererar mycket noggranna beräkningar av energibesparingen utifrån systeminställningarna, en metod för energiövervakning som är betydligt billigare än att installera energimätningsutrustning. Lutron 19

38 GREEN GLANCETM PROGRAMVARA HUR GRÖN ÄR DIN BYGGNAD? VISA DITT FÖRETAGS ENGAGEMANG I ENERGIEFFEKTIVITET MED HJÄLP AV GREEN GLANCE PRESENTATIONSPROGRAM. Green Glance-progammet ger en ögonblicksbild av energibesparingen i byggnaden, besparingar som är ett resultat av att du använder Quantum kompletta belysningsstyrsystem. Fastighetsägare och anläggningsansvariga kan utnyttja Green Glance för att motivera personalen att spara energi och för att visa att organisationen är grön och tar sitt samhällsansvar. Green Glance kan också användas som upplysningsverktyg för att visa de ekonomiska och miljömässiga fördelarna med att använda Quantum, t.ex. hur mycket pengar som sparats, hur mycket koldioxid som inte släppts ut eller hur många ton kol som sparats. Dessutom kan man använda Green Glance-programmet för att få fram andra gröna fakta om byggnaden, bland annat information om åtgärder för att minska avfallet och utnyttja vattnet effektivt. 20 Lutron

39 GREEN GLANCETM PÅ EN DATORSKÄRM Genomsnittlig nitt sparad ad belysningsenergi ngsenerg över en vald period Maximal möjlig besparing Användaren kan välja förinställda lokaler Valbara tidsperioder för belysningsenergi Visar lokala betingelser (kräver Internetanslutning) Visar insparad belysningsenergi och miljöbelastning Visar information om projektet och belysningsenergiberäkningar Belysningsenergin som sparats tack vare Quantum visas i realtid Datum och klockslag. Jämför belysningsenergibesparingar mellan olika perioder Lutron 21

40 FÖRETAGET LEED UTHÅLLIGHET, NYTÄNKANDE OCH KVALITET För Lutron är inte uthållighet något nytt. Företaget är byggt på vår övertygelse att vi ska bry oss om människor: kunder, anställda och samhället. Vi är stolta över att vara medlem i U.S. Green Building Council, som administrerar LEED. Och vi har sedan 1961 konstruerat branschledande teknik som sparar energi och minskar utsläppen av växthusgaser. Vi skapar nytt redan innan marknaden upptäckt behoven och förbättrar ständigt kvaliteten, leveranssäkerheten och vårt värde. Lutron har fler än patent runt om i världen och tillverkar fler än produkter. Vi har i mer än 45 år uppfyllt och överträffat de allra högsta kraven på kvalitet och service. Alla våra produkter kvalitetsprovas innan de lämnar fabriken. 22 Lutron

41 VÄRLDSOMSPÄNNANDE SERVICE OCH KUNDSTÖD Du kan räkna med en kundsupport som inte har sin motsvarighet i branschen eller i världen. Lutron erbjuder tekniskt kundsupport per telefon. Lutron fältservice är uppbyggd på ett världsomspännande nät med kundinriktade serviceingenjörer som ger dig service i världsklass redan innan byggnaden börjar byggas och som följer upp denna genom byggnadens hela livstid. Större projekt (från vänster): Musikschule Grünwald, München Le Meridien, Tokyo Chelsea Harbour, London Royal Mirage Arabian Court, Dubai Bank of China, Beijing Vita Huset, Washington DC, USA SPARA ENERGI I DITT NÄSTA PROJEKT Kontakta Lutron nu på +44 (0) så får du tala med en Lutron-representant som kan berätta hur du ska gå vidare med ditt projekt. HUVUDKONTOR Lutron Electronics Co., Inc Suter Road Coopersburg, PA USA TEL: HUVUDKONTOR, EUROPA Lutron EA Ltd. 6 Sovereign Close Wapping, London, E1W 3JF England FREEPHONE (UK): Kundtjänst: +44 (0) Tekniskt kundstöd: +44 (0) Lutron 23

42 Vi konstruerade vår byggnad med en beräknad elförbrukning för belysning på 13,8 W per kvadratmeter den använder bara 3,6 W det är 75% mindre. Glenn Hughes, ansvarig för hela byggproccen vid The New York Times Company när New York Times byggnad uppfördes. Besparingen blir mer än GBP per år tack vare att man styr belysningen med Quantum. THE NEW YORK TIMES, NEW YORK, NEW YORK, USA Gröna fakta Antal byggnader 1 Byggnadsyta över m 2 Antal armaturer över Energibesparing för belysningen 75% Årlig reduktion av koldioxidutsläpp ton Photography Nic Lehoux FREEPHONE (endast inom Storbritannien): Kundtjänst: +44 (0) Tekniskt kundstöd: +44 (0) lutronlondon@lutron.com 12/2010 Lutron Electronics Co., Inc. P/N /SE

43 Sivoia QS solskyddslösningar Kompletta belysningsstyrningar save energy with LutronTM

44 SIVOIA QS SOLSKYDDSLÖSNINGAR KOMPLETT BELYSNINGSSTYRNING FRÅN LUTRON Sivoia QS är nästa generationen solskyddsteknik från Lutron och den idealiska lösningen för att få totalkontroll över belysningen. Sivoia QS sortiment solskyddsprodukter omfattar rullgardiner, gardinskenor och takfönstergardiner. den enkla inkopplingen och kommunikationsspråket ger enkel integrering med Lutrons belysningsstyrningar, bland annat GRAFIK Eye QS. Reglera lampor och dagsljus med några knapptryckningar. PRECISIONSSTYRNING AV DAGSLJUSET Styr gardiner och draperier elegant och precist Solskydden startar, rör sig, och stannar samtidigt i perfekt rättning (inom 3,17 mm) Minimala symmetriska, 19 mm ljusöppningar garanterar maximal fönstertäckning TOTALKONTROLL AV LJUSET Mjuk integration med Lutrons belysningsstyrningar ger intuitiv kontroll av elbelysning och dagsljus Ställbara belysnings- och solskyddszoner för miljöbelysning EXTREMT TYSTA Reglera dagsljuset utan att störa Nästan tyst lägre än 44dBA vid 1 m ENKEL ATT DESIGNA, INSTALLERA OCH INTEGRERA Förenklad dragning av lågspänningskablaget Inbyggd diagnostik för systemkommunikationen ENKEL DRIFT OCH ESTETISKT TILLTALANDE Enkel och intuitiv styrning av rullgardiner, draperier och lampor med seetouch QS knappsatser och infraröda och radiostyrda fjärrkontroller via sensormodulen QS (QSM) Många olika utföranden, färger och metallytor som kompletterar din inredning Tydlig och intuitiv styrning med belysta, graverade knappar Knappar för direktinställning av de vanligaste ljusnivåerna och solskyddslägena

45 Solskyddsstyrning Belysningsstyrning Öppna Förinställning Stäng Morgon Eftermiddag Möte Städning Från Komplett belysningsstyrning med GRAFIK Eye QS (inte verklig storlek) Lutron 1

46 SIVOIA QS SYSTEMLÖSNINGAR Sivoia QS solskyddslösningar omfattar allt från fristående system till kompletta belysningslösningar där precisionsstyrning av solskydden samarbetar med belysningsstyrningen. FRISTÅENDE SOLSKYDDSSTYRNING seetouch QS knappsats för solskydd Sivoia QS rullgardin Sivoia QS gardinskena Sivoia QS takfönstergardin DAGSLJUSSTYRNING Dagsljus är en ljuskälla som måste regleras för att ge rätt ljusnivå. Med Sivoia QS solskyddslösningar styr du dagsljuset tyst och exakt med en knapptryckning. 2 Lutron

47 Status Program INTEGRERAT STYRSYSTEM FÖR SOLSKYDD OCH BELYSNING MED GRAFIK EYE QS OCH QS SENSORMODUL GRAFIK Eye QS seetouch QS knappsats med styrning av miljöbelysning Sivoia QS solskydd Radiostyrning av belysning och solskydd kommer inom kort Elektrisk belysning TOTALKONTROLL AV LJUSET Sivoia QS solskyddslösningar samarbetar med styrningen av elbelysningen och du får totalkontroll över ljuset. Skapa och återskapa ljusmiljöer med en knapptryckning och ställ in elbelysnings- och dagsljuszoner automatiskt. Studera lösningarna nedan så förstår du hur komplett belysningsstyrning utvecklar rummet. Lutron 3

48 KOMPLETTA BELYSNINGSSTYRNINGAR KOMMERSIELLA LOKALER Allmän miljö Mötesmiljö Vid sidan av möblering och AV-utrustning utrustning är belysningen en nyckelfaktor i lokaler där behoven växlar. Lutron Sivoia QS rullgardiner förvandlar ett utrymme från mottagningsrum till konferensrum och omvänt. Allmänt Möte Föredragshållare AV-visning Från Allmänt Möte Föredragshållare AV-visning Från Rullgardinerna är fråndragna, rummet fylls med dagsljus och utsikten skapar en imponerande och ändå välkomnande miljö för kunderna. Belysningen är dimrad för att spara energi utan att den jämnt belysta konferensmiljön störs. Solskydden stängs och tar bort bländande direkt solljus för maximal komfort under möten. 4 Lutron

49 Allmänt Föredragshållare AV-visning Möte Föredragshållare AV-visning Från Föredraginställning seetouch QS knappsats Allmänt Möte Från Rullgardinerna dras ner helt så att rummet mörkläggs inför ett föredrag samtidigt som de ger rummet en snygg och elegant touch. Allmänbelysningen är lågt ställd för att ge tillräckligt med ljus för att man ska kunna anteckna. seetouch QS knappsatser för styrning från flera platser i lokalen. Styr solskydd, gardiner och miljöbelysning med några knapptryckningar. Lutron 5

50 KOMPLETTA BELYSNINGSSTYRNINGAR KOMMERSIELLA LOKALER Allmän miljö Mötesmiljö Konferensrum kräver flexibilitet för att klara olika aktiviteter. Ställ in solskydd och belysning för bordsdiskussioner, presentationer och till och med städning. Solskydden är öppna och släpper in dagsljuset så att personalen får energi inför morgonmötet. Lamporna intill fönstren dimras för att spara energi. Allmänt Möte Videokonferens AV-visning Från Allmänt Möte Videokonferens AV-visning Från Sänk ner solskydden tyst och ta bort bländande och värmande solljus men behåll utsikten i detta konferensrum som vänder mot väster. Belysningen lägger fokus på bordet för ett eftermiddagsmöte. 6 Lutron

51 Allmänt Möte Föredragshållare AV-visning Från AV-inställning Förinställning Allmänt Möte Videokonferens AV-visning Från Mörkläggningsgardiner dras ner i sidoskenor och stänger ute dagsljuset helt. Allmänna ljusnivån ställs in lågt för att göra duken maximalt synlig men tillräckligt hög för att man ska kunna anteckna. Öppna Förinställning Stäng Flera solskydds- och gardingrupper kan styras oberoende av miljöbelysningen med GRAFIK Eye QS. Lutron 7

52 KOMPLETT BELYSNINGSSTYRNING I HEMMET Allmän miljö TV-inställning Med Lutron väljer du perfekta belysningen för olika aktiviteter och evenemang i hemmet. Förändra vardagsrummet inför familjesammankomster, läsning, filmtittande och bjudningar. Allmänt TV Film Solskydden är delvis öppnade så att utsikten syns och för att utnyttja dagsljuset för lek eller städning. Lamporna är släcka för att spara energi. Allmänt TV Film TV-miljön skapar en avspänd stämning. Solskydden är delvis stängda för att skapa avskildhet och belysningen är medelhögt inställd. Avkoppling Avkoppling Från Från 8 Lutron

53 Allmänt Möte Föredragshållare AV-visning Från Filminställning Förinställning Allmänt TV Film Avkoppling Från Med en knapptryckning sänks rullgardinerna tyst och belysningen ställs in till perfekt nivå för filmtittande. Mörkläggningsgardiner stänger ute dagsljuset så att filmduken blir skarp utan reflexer och bländande ljus. Lamporna dimras för optimal filmupplevelse. Med GRAFIK Eye QS kan solskydden styras oberoende eller som en del av miljöbelysningen och ge ökad flexibilitet. Lutron 9

54 SIVOIA QS SYSTEMKOMPONENTER SOLSKYDDSLÖSNINGAR STYRNINGAR (En gemensam kommunikationslänk) SIVOIA QS RULLGARDINER Extremt tyst precisionsstyrning av dagsljuset Transparenta, halvtransparenta och mörkläggande tyger finns i olika färger och mönster Mer information finns på sidorna SIVOIA QS GARDINSKENA Systemet klarar plisserade och veckade material Finns som höger-, vänster-, mitten- och tandemsystem Egna gardiner Mer information finns på sidorna SEETOUCH QS KNAPPSATSER Styr solskydd, gardiner och belysning i alla kombinationer i ett rum Finns i olika utföranden och knappkonfigurationer Öppna/stäng-knappar och infraröd sensor finns som tillägg SIVOIA QS INFRARÖD STYRNING Personlig styrning av individuella solskydd/gardiner eller grupper av solskydd/gardiner Öppna, stäng, förinställning och höj/sänk solskydd samt till/från och öka/minska ljuset från där du står i rummet SIVOIA QS TAKFÖNSTERGARDIN Mjuk, tyst och precis styrning av takfönstergardiner Transparenta, halvtransparenta och mörkläggande tyger finns i olika färger och mönster Mer information finns på sidorna RADIOSTYRNING (KOMMER INOM KORT) Enkel installation av trådlösa givare och styrenheter Koppla QS-sensormodulen till QS-länken och kommunicera trådlöst med belysnings- och solskyddsstyrningar i lokalen Med Lutrons pålitliga radioteknik Clear ConnectTM 10 Lutron

55 STRÖMFÖRSÖRJNING OH INTEGRATION BELYSNINGSSTYRNING/ INTEGRATION QS SMART PANEL STRÖMFÖRSÖRJNING Strömförsörjnings- och kommunikationskablage till Sivoia QS solskydd, knappsatser och andra enheter Knappar för manuell förbikoppling vid systemtest Inbyggd länkdiagnostik ger enkel provning av kabeldragning och kommunikation FRISTÅENDE STRÖMFÖRSÖRJNING Strömförsörjer enstaka solskydd och gardiner ETHERNET/RS232- ANSLUTNINGAR Integrering av belysning och solskydd med AV-utrustning och andra system i byggnaden GRAFIK EYE QS Förinställning av både belysningsoch solskyddzoner Astronomiskt ur och programmerbar klocka för schemaläggning av solskydds- och/eller belysningsinställningar ger automatiserad bekvämlighet Informationstavla med information om energibesparing, belysningsnivåer och klockslag Anslutning för IR-mottagare, dator och närvarodetektor QUANTUM OCH HYPERIONTM Optimerar ljusanvändningen i en byggnad eller en hel anläggning Konfigurera, styr, övervaka och och rapportera om all belysning från en central plats Maximera dagsljusutnyttjandet t och minimera slöseri med elbelysning IN/UT-ENHET Enkelt anslutning till annan utrustning med ingång med slutande kontakt Lutron 11

56 SIVOIA QS RULLGARDINER ÖVERSIKT Små till medelstora fönster Våningshöga fönster Sivoia QS gardiner är idealiska för extremt tyst precisionsstyrning av dagsljuset. Rullgardinerna finns i olika storlekar för att passa in överallt. SMÅ TILL MEDELSTORA FÖNSTER roller 20TM och roller 64TM har liten rördiameter som gör dem perfekta för små till medelstora fönster. Reglera dagsljuset och skapa avskildhet på kontoret och hemma. VÅNINGSHÖGA FÖNSTER roller 100TM och roller 150TM är avsedda för större fönster, t.ex. fönster som går från golv till tak. Sådana finns ofta i kontor och andelslägenheter. Behåll utsikten och öka produktiviteten. (rullgardinerna är inte i verklig storlek) 12 Lutron

57 Allmänt Möte Föredragshållare AV-visning Från Gardinväggar Fönster över flera våningar GARDINVÄGGAR Koppla upp till sex rullgardiner till en grupp driven av en enda elektronisk drivenhet (EDU) med roller 150 eller roller 200 CW. FÖNSTER ÖVER FLERA VÅNINGAR roller 225 har ett kraftigt fäste och högre dragkraft för mycket stora gardiner. Lägg till precisionsstyrning av dagsljuset i inomhustorg, entréhallar och lokaler med fönster i flera våningar. Lutron 13

58 SIVOIA QS RULLGARDINER ÖVERSIKT ROLLER 20TM Rördiameter: 32 mm Monteringsstorlek: 89 mm b x 89 mm h Maximal gardinstorlek*: 1,86 kvm ROLLER 64TM Rördiameter: 41 mm Monteringsstorlek: 89 mm b x 89 mm h Maximal gardinstorlek*: 5,95 kvm ROLLER 100TM, ROLLER 150TM, OCH ROLLER 200CW Rördiameter: 65 mm Monteringsstorlek: 121 mm w x 127 mm h ROLLER 100 Maximal gardinstorlek*: 9,3 kvm ROLLER 150 Maximal gardinstorlek*: 14 kvm ROLLER 200CW Maximal storlek*: 18,6 kvm (upp till sex gardiner, totalt 18,6 kvm) ROLLER 225TM Rördiameter: 95 mm Monteringsstorlek: 178 mm w x 178 mm h Maximal gardinstorlek*: 20,9 kvm * Större gardiner kan ibland levereras beroende på vald dukkvalitet. Vänd er till kundtjänst eller hämta gardinmåtten utifrån önskad dukkvalitet ur SCT. 14 Lutron

59 SIVOIA QS RULLGARDINSDUK ÖVERSIKT Lutron erbjuder ett förstklassigt sortiment rullgardinsduk som ger tillförlitlig dagsljusreglering och som framhäver lokalens inredning. Transparenta, halvtransparenta och mörkläggningsdukar finns i olika färger och mönster. Vi erbjuder dessutom PVC-fria material, material tillverkade av 100% återvunnet material och OekoTex -duk, som är certifierad enligt Standard 100. Våra tyger delas in i två premiumkollektioner: GALLERY COLLECTION FRÅN LUTRON Den nya Gallery Collection innehåller sofistikerade mönster för hemmet. Alla tyger är ekologiskt hållbara. Kategorier: Transparenta: solljuset filtreras men utsikten bibehålls Halvtransparenta: släpper genom något ljus men utsikten begränsas till former och skuggor CLASSICO COLLECTION FRÅN LUTRON Classico Collection innehåller snygga och hållbara tyger. I kollektionen finns också bredare rullar och brandsäkra dukar, perfekta både för kommersiella lokaler och för hemmabruk. Kategorier: Transparenta: solljuset filtreras men utsikten bibehålls Halvtransparenta: släpper genom något ljus men utsikten begränsas till former och skuggor Mörkläggande: stoppar allt ljus. Kombinera med sidokanaler, överstycken och andra komponenter och skapa en fullständigt ljustät lösning. Mera information finns på Lutron 15

60 SIVOIA QS GARDINSKENOR ÖVERSIKT Raka skenor Bågformade skenor Sivoia QS gardinskenor är idealiska för styrning av dina egna gardiner. Tyst, elegant och bekväm reglering av plisserade gardiner och draperier. RAKA SKENOR Gardiner gör interiören mjuk och elegant. Styr plisserade gardiner och draperier på raka skenor med Sivoia QS draperimotorer. BÅGFORMADE SKENOR Kundanpassade bågformade skenor ger ett unikt intryck i lokaler som ställer speciella krav. 16 Lutron

61 83 mm 52 mm 225 mm Allmänt 270 mm Möte Föredragshållare AV-visning Från Långa skenor Gardinmotorer LÅNGA SKENOR Skenskarvarna förenklar frakt och installation av långa gardinskenor. Standardlängder på upp till 9144 mm finns för enkla skarvade skenor och upp till mm för skarvade tandemsystem. GARDINMOTORER Sivoia QS gardinmotorer är konstruerade för manövrering av kundens egna gardiner med olika tyngder. Tillgängliga alternativ: D105 för gardiner upp till 48 kg D145 för gardiner upp till 66 kg D175 för gardiner upp till 79 kg Tabeller med motorkapaciteter och annan information finns på draperytrack. Lutron 17

62 SIVOIA QS TAKFÖNSTERGARDINER ÖVERSIKT Nu kan man på ett tillförlitligt sätt reglera ljuset genom takfönster och förbättra ljusmiljön och spara energi genom att minska värmeinstrålningen från solen. De nya takfönstergardinerna från Lutron kombinerar nytänkandet bakom Sivoia QS-tekniken med ett patentsökt sträckningssytem. Tyget hålls sträckt och parallellt med takfönstret oavsett lutningen. ESTETISKT Ljustäta band eliminerar ljusglipor runt gardinen när den är fördragen Dolda kabelstyrningar maximerar sikten genom takfönstret Ett brett sortiment högklassiga tyger som framhäver inredningen KONTROLL Mjuka, tysta och precisa rörelser av takfönstergardinerna ger eleganta övergångar Styr svåråtkomliga takfönstergardiner med knappar eller infraröd fjärrkontroll Fungerar tillsammans med andra Lutron Sivoia QS-produkter och belysningsstyrningar 18 Lutron
