1 Hantering av Handifon ipaq rw6815 Handitek Ågatan 1, Rättvik Tel Fax Rev C 1

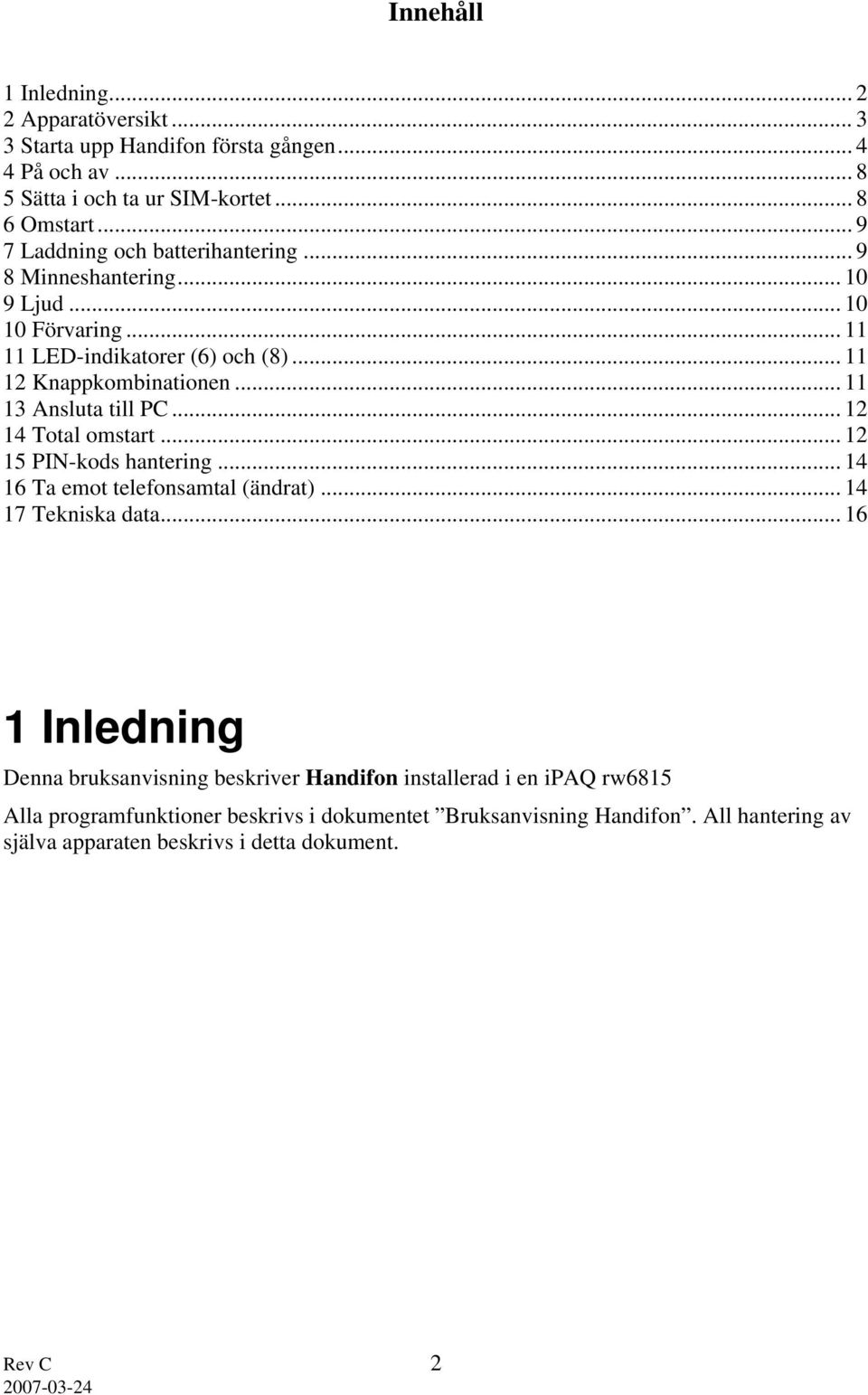

2 Innehåll 1 Inledning Apparatöversikt Starta upp Handifon första gången På och av Sätta i och ta ur SIM-kortet Omstart Laddning och batterihantering Minneshantering Ljud Förvaring LED-indikatorer (6) och (8) Knappkombinationen Ansluta till PC Total omstart PIN-kods hantering Ta emot telefonsamtal (ändrat) Tekniska data Inledning Denna bruksanvisning beskriver Handifon installerad i en ipaq rw6815 Alla programfunktioner beskrivs i dokumentet Bruksanvisning Handifon. All hantering av själva apparaten beskrivs i detta dokument. Rev C 2

3 2 Apparatöversikt 1. Minneskort av typen Mini-SD 15. Knapp 2 (Krisknappen) 2. Power-knapp (På/Av) 16. Används ej 3. Pekpenna 17. Används ej 4. Används ej 18. Används ej 5. Används ej 19. Används ej 6. LED-indikator se kapitel Används ej 7. Hörlur 21. Används ej 8. LED-indikator se kapitel Batterilock 9. Mikrofon (Röstanteckningar) 23. Remögla (att fästa halsrem i) 10. Högtalare 24. Omstart-knapp 11. Används ej 25. Laddnings/kommunikationsport 12. Knapp 4 (telefonknapp röd lur ) 26. Hörlurs/headsetkontakt 13. Hemknappen (i mitten), nav.knapp 27. Mikrofon 14. Knapp 1 (telefonknapp grön lur ) Det finns hänvisningar till denna apparatöversikt både i detta dokument och i Bruksanvisning Handifon. Hänvisningarna i detta dokument har formen (X), där X refererar till en punkt i listan ovan. Rev C 3

4 3 Starta upp Handifon första gången 1. Kontrollera att följande finns med i kartongen: a. ipaq rw6815 med borttagbart fällbart lock b. Nätadapter c. USB-kabel d. Bältesväska e. Headset f. Batteri g. Flerspråkig originalbruksanvisning h. CD med programvaran HandiTools i. Bruksanvisning Handifon j. Hantering av Handifon ipaq rw6815 (detta dok.) 2. Kontrollera att minneskortet sitter på plats, se (1) 3. Ta bort batterilocket genom att dra det nedåt ca 5 mm och lyfta av. 4. Om funktionerna Telefon och SMS ska användas måste ett SIM-kort sättas in. Skjut SIM-korthållaren åt höger och lyft upp metallocket. Placera SIM-kortet med kontaktytan nedåt och så att det passar i hållaren. Stäng locket och dra åt vänster så att SIM-kortet sitter stadigt på plats. 5. Sätt in batteriet med textsidan uppåt och kontaktytorna upp mot kontakten i batterifackets överkant. Sätt tillbaka batterilocket. 6. Anslut USB-kabeln till nätadaptern. Anslut nätadaptern till ett nätuttag och till Handifon i (25). Lysdiodindikatorn (8) lyser med fast gult sken. 7. Ladda tills apparaten är fulladdad vilket indikeras av att LED-indikatorn (8) lyser med fast grönt sken. Det tar ca 1,5 timmar. Rev C 4

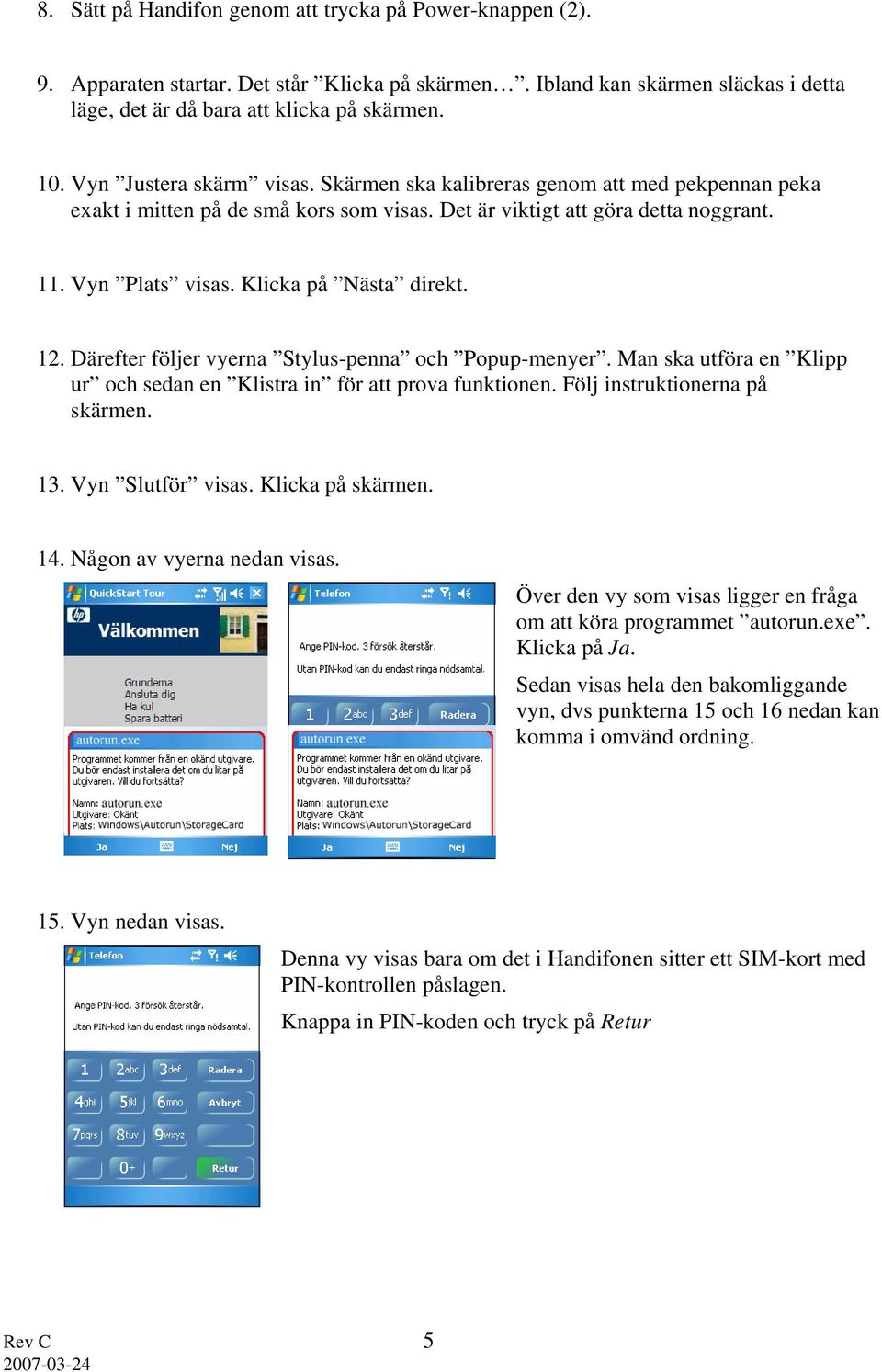

5 8. Sätt på Handifon genom att trycka på Power-knappen (2). 9. Apparaten startar. Det står Klicka på skärmen. Ibland kan skärmen släckas i detta läge, det är då bara att klicka på skärmen. 10. Vyn Justera skärm visas. Skärmen ska kalibreras genom att med pekpennan peka exakt i mitten på de små kors som visas. Det är viktigt att göra detta noggrant. 11. Vyn Plats visas. Klicka på Nästa direkt. 12. Därefter följer vyerna Stylus-penna och Popup-menyer. Man ska utföra en Klipp ur och sedan en Klistra in för att prova funktionen. Följ instruktionerna på skärmen. 13. Vyn Slutför visas. Klicka på skärmen. 14. Någon av vyerna nedan visas. Över den vy som visas ligger en fråga om att köra programmet autorun.exe. Klicka på Ja. Sedan visas hela den bakomliggande vyn, dvs punkterna 15 och 16 nedan kan komma i omvänd ordning. 15. Vyn nedan visas. Denna vy visas bara om det i Handifonen sitter ett SIM-kort med PIN-kontrollen påslagen. Knappa in PIN-koden och tryck på Retur Rev C 5

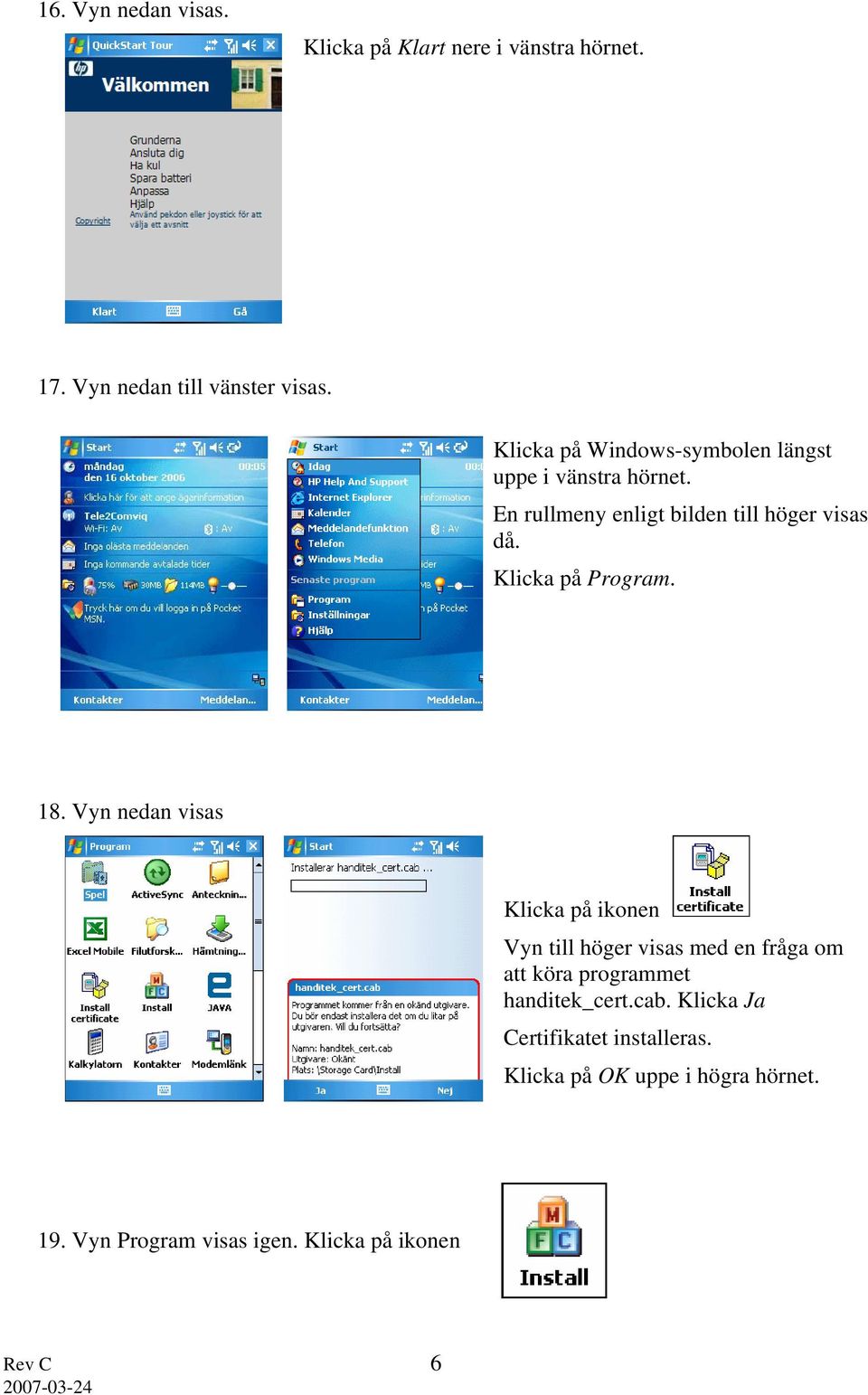

6 16. Vyn nedan visas. Klicka på Klart nere i vänstra hörnet. 17. Vyn nedan till vänster visas. Klicka på Windows-symbolen längst uppe i vänstra hörnet. En rullmeny enligt bilden till höger visas då. Klicka på Program. 18. Vyn nedan visas Klicka på ikonen Vyn till höger visas med en fråga om att köra programmet handitek_cert.cab. Klicka Ja Certifikatet installeras. Klicka på OK uppe i högra hörnet. 19. Vyn Program visas igen. Klicka på ikonen Rev C 6

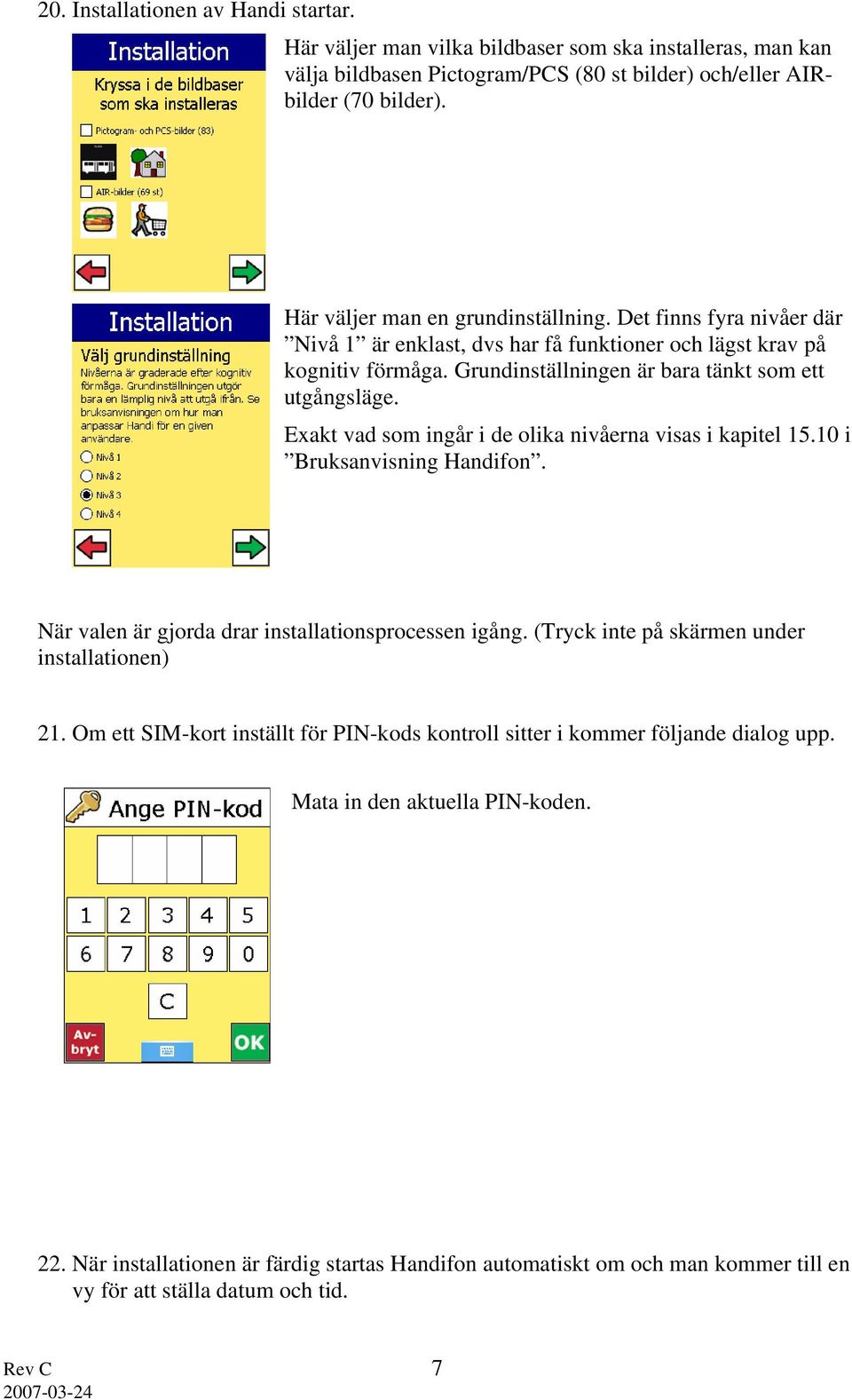

7 20. Installationen av Handi startar. Här väljer man vilka bildbaser som ska installeras, man kan välja bildbasen Pictogram/PCS (80 st bilder) och/eller AIRbilder (70 bilder). Här väljer man en grundinställning. Det finns fyra nivåer där Nivå 1 är enklast, dvs har få funktioner och lägst krav på kognitiv förmåga. Grundinställningen är bara tänkt som ett utgångsläge. Exakt vad som ingår i de olika nivåerna visas i kapitel i Bruksanvisning Handifon. När valen är gjorda drar installationsprocessen igång. (Tryck inte på skärmen under installationen) 21. Om ett SIM-kort inställt för PIN-kods kontroll sitter i kommer följande dialog upp. Mata in den aktuella PIN-koden. 22. När installationen är färdig startas Handifon automatiskt om och man kommer till en vy för att ställa datum och tid. Rev C 7

8 Bläddra med månadsknapparna för att komma fram till rätt år och månad. Markera sedan dagens datum och tryck grön högerpil. Vyn Ange tid visas nu. Ange aktuell tid med fyra siffror. Tryck OK. Installationen är nu klar och Handifon kan börja användas. 4 På och av Handifon startas genom att man trycker på någon knapp. Om man inte använder Handifon på 3 min så stängs den av automatiskt. Man kan också stänga av Handifon aktivt med Power-knappen (2). Vid larm för aktiviteter och inkommande telefonsamtal/meddelanden startas Handifon automatiskt. 5 Sätta i och ta ur SIM-kortet 1. Kontrollera att Handifon är avstängd. 2. Skjut ner batterilocket (22) och ta bort det. 3. Ta ut batteriet genom att lyfta det uppåt med ett finger i uttaget i batterifackets nederkant. 4. Dra metallocket över SIM-kortplatsen åt höger. Den frigörs då så att den går att fälla upp. 5. Lägg i eller ta ur SIM-kortet. SIM-kortet ska placeras med kontaktytan nedåt och så att det avskurna hörnet passar i hållaren. 6. Vik ner metallocket och dra åt vänster så att SIM-kortet sitter stadigt. 7. Sätt tillbaka batteriet. Passa in batteriets kopparkontakter mot de utstickande kopparledarna upptill i batterifacket.texten på batteripaketet ska vara uppåt. 8. Sätt tillbaka batteriluckan. Rev C 8

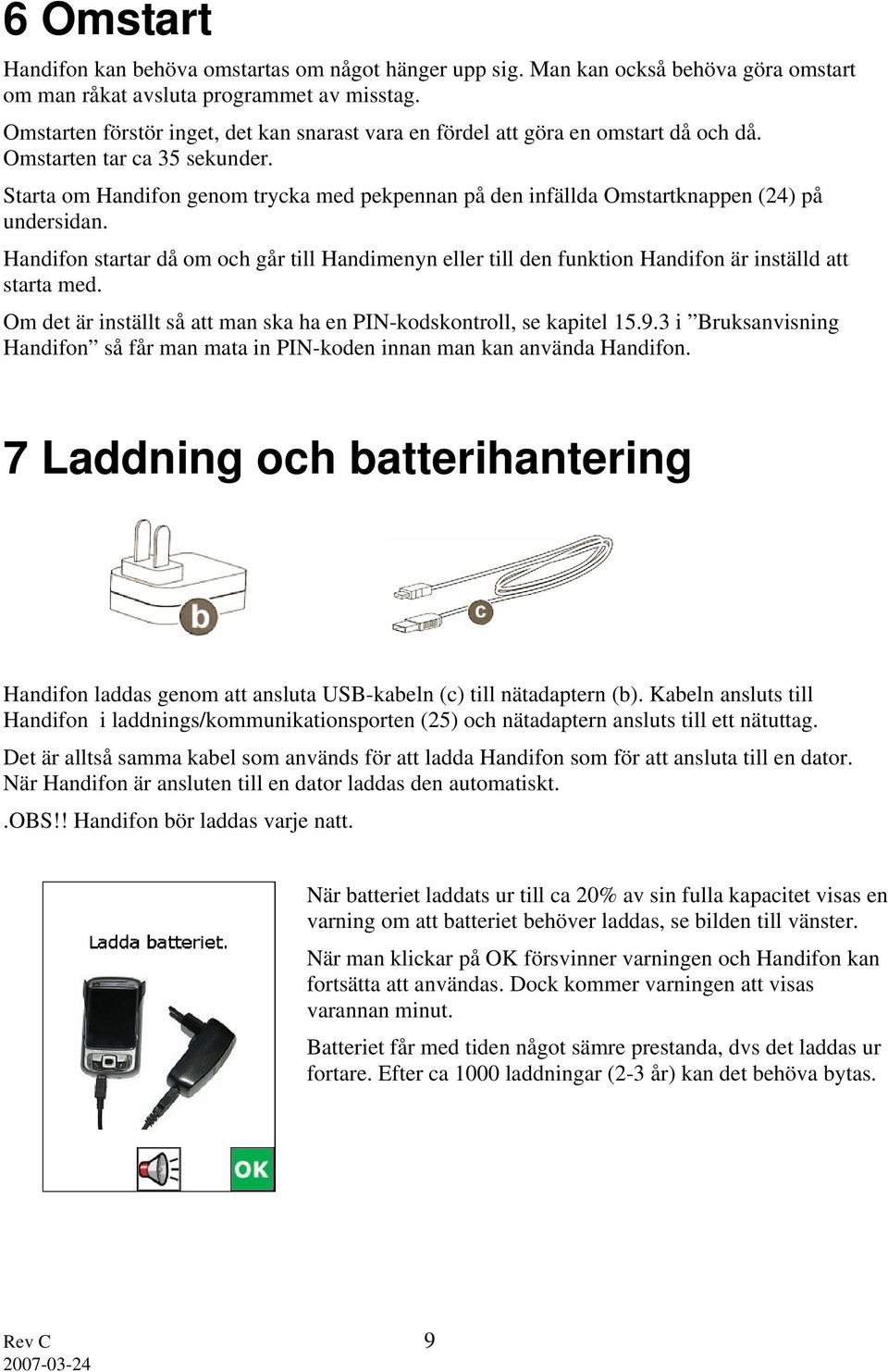

9 6 Omstart Handifon kan behöva omstartas om något hänger upp sig. Man kan också behöva göra omstart om man råkat avsluta programmet av misstag. Omstarten förstör inget, det kan snarast vara en fördel att göra en omstart då och då. Omstarten tar ca 35 sekunder. Starta om Handifon genom trycka med pekpennan på den infällda Omstartknappen (24) på undersidan. Handifon startar då om och går till Handimenyn eller till den funktion Handifon är inställd att starta med. Om det är inställt så att man ska ha en PIN-kodskontroll, se kapitel i Bruksanvisning Handifon så får man mata in PIN-koden innan man kan använda Handifon. 7 Laddning och batterihantering Handifon laddas genom att ansluta USB-kabeln (c) till nätadaptern (b). Kabeln ansluts till Handifon i laddnings/kommunikationsporten (25) och nätadaptern ansluts till ett nätuttag. Det är alltså samma kabel som används för att ladda Handifon som för att ansluta till en dator. När Handifon är ansluten till en dator laddas den automatiskt..obs!! Handifon bör laddas varje natt. När batteriet laddats ur till ca 20% av sin fulla kapacitet visas en varning om att batteriet behöver laddas, se bilden till vänster. När man klickar på OK försvinner varningen och Handifon kan fortsätta att användas. Dock kommer varningen att visas varannan minut. Batteriet får med tiden något sämre prestanda, dvs det laddas ur fortare. Efter ca 1000 laddningar (2-3 år) kan det behöva bytas. Rev C 9

10 Om Handifon har laddats ur fullständigt (inget händer när man trycker på Power-knappen), måste man börja med att ladda upp den med nätadaptern enligt ovan. Innan Handifon börjar användas är det lämpligt att göra en omstart. 8 Minneshantering All användardata finns på det minneskort av typen Mini-SD som sitter i Handifon. För att Handifon ska fungera måste minneskortet sitta på plats. Om minneskortet av någon anledning kommer ur sitt läge visas vyn till vänster. Tryck ner minneskortet på sin plats. 9 Ljud Ljudet i Handi (syntetiskt talstöd, inspelade ljudfiler och musik) kan inte spelas upp med den inbyggda högtalaren (10) med en sådan volym att det hörs tydligt i bullriga miljöer. Användaren får i sådana miljöer lyfta Handifon mot örat eller använda headset (e) eller hörlurar. Man kan använda headsetet (e) även för avskärma annat ljud när man talar i telefon. Telefonfunktionen kan dock inte manövreras med den knapp som sitter på headset-sladden. Normalt, dvs om inte headset anslutet, kommer ljudet vid telefonsamtal ur hörluren (7) och volymen på detta ljud (samtalsvolymen) kan justeras medan man pratar, se Bruksanvisning Handifon. Rev C 10

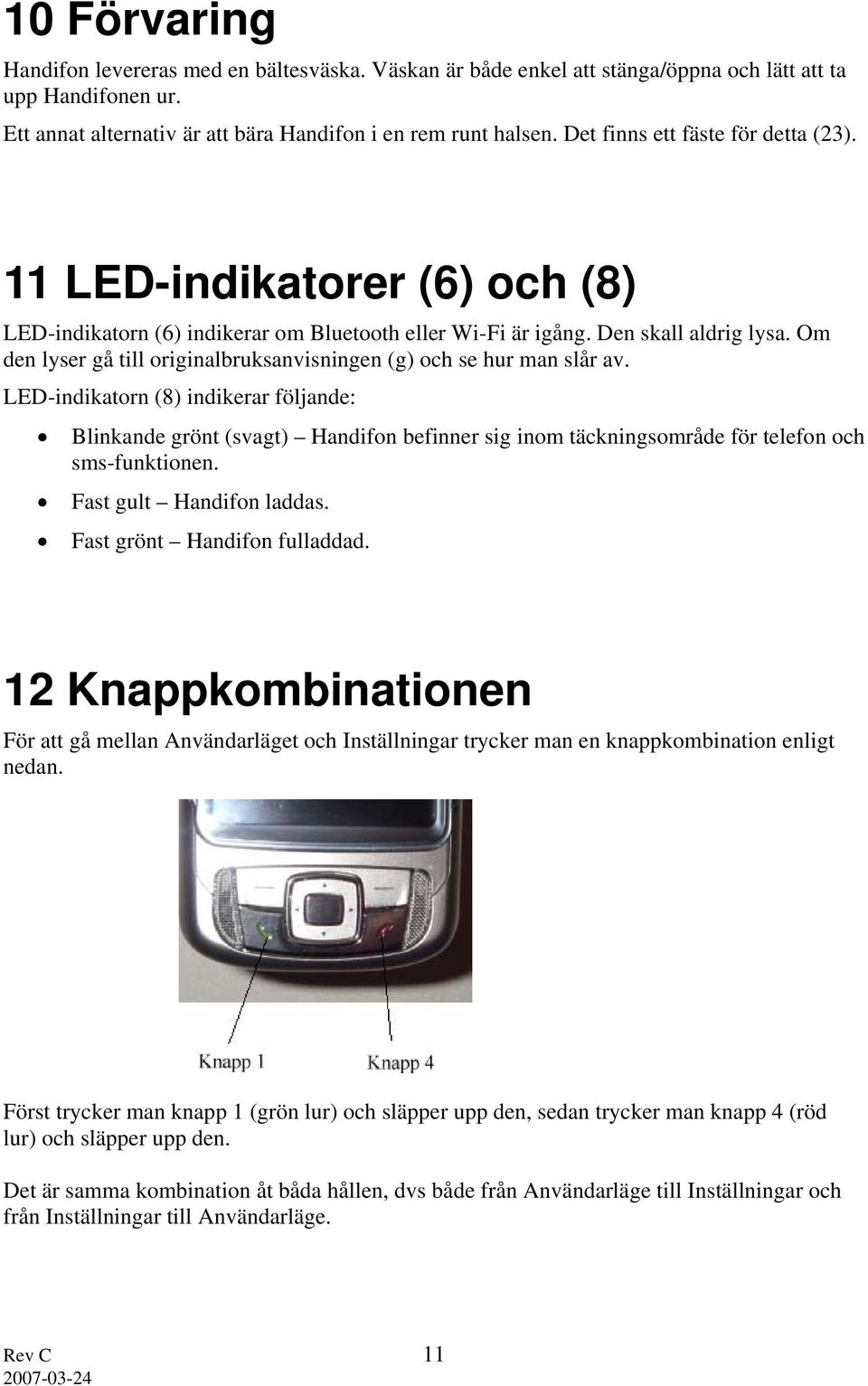

11 10 Förvaring Handifon levereras med en bältesväska. Väskan är både enkel att stänga/öppna och lätt att ta upp Handifonen ur. Ett annat alternativ är att bära Handifon i en rem runt halsen. Det finns ett fäste för detta (23). 11 LED-indikatorer (6) och (8) LED-indikatorn (6) indikerar om Bluetooth eller Wi-Fi är igång. Den skall aldrig lysa. Om den lyser gå till originalbruksanvisningen (g) och se hur man slår av. LED-indikatorn (8) indikerar följande: Blinkande grönt (svagt) Handifon befinner sig inom täckningsområde för telefon och sms-funktionen. Fast gult Handifon laddas. Fast grönt Handifon fulladdad. 12 Knappkombinationen För att gå mellan Användarläget och Inställningar trycker man en knappkombination enligt nedan. Först trycker man knapp 1 (grön lur) och släpper upp den, sedan trycker man knapp 4 (röd lur) och släpper upp den. Det är samma kombination åt båda hållen, dvs både från Användarläge till Inställningar och från Inställningar till Användarläge. Rev C 11

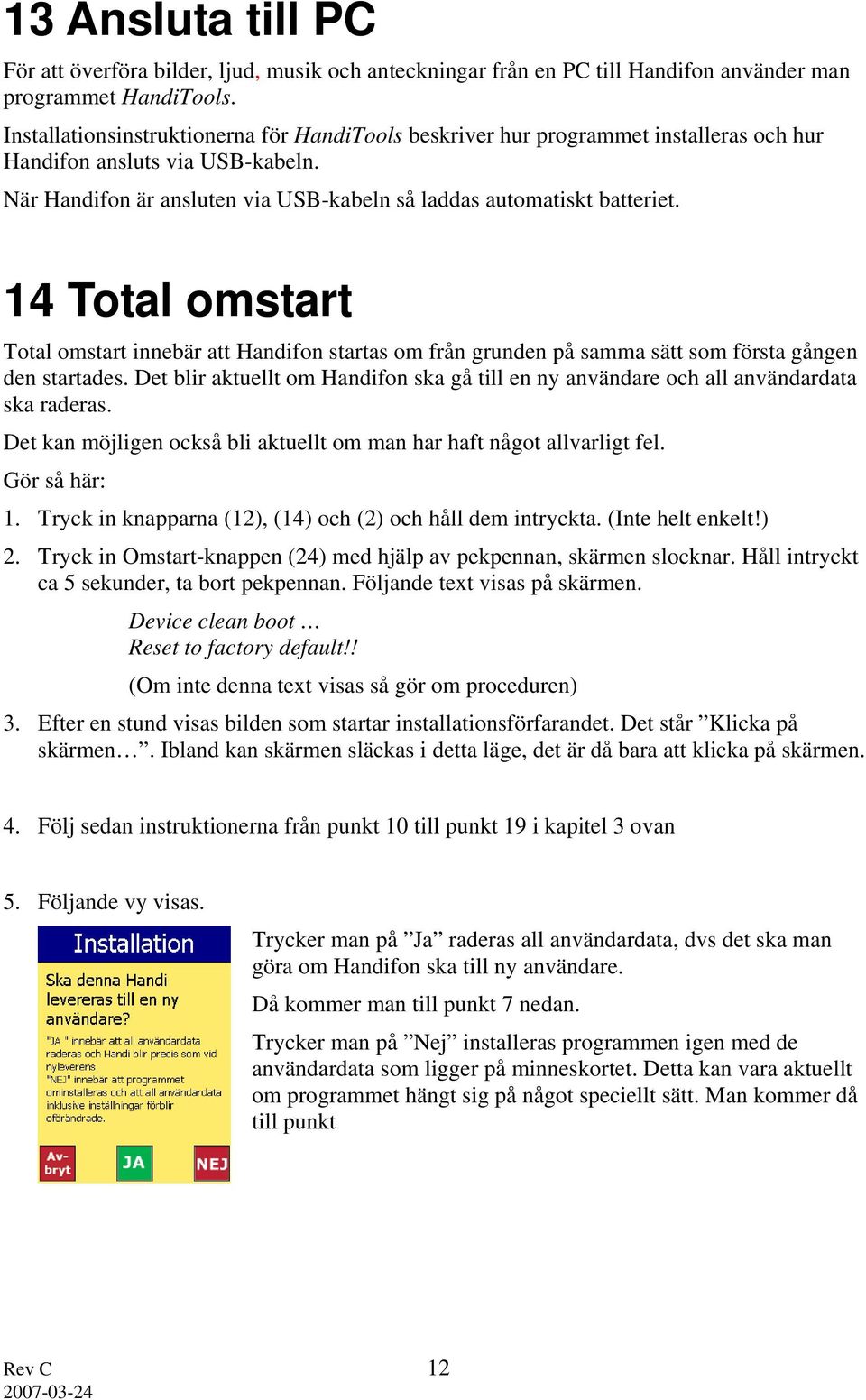

12 13 Ansluta till PC För att överföra bilder, ljud, musik och anteckningar från en PC till Handifon använder man programmet HandiTools. Installationsinstruktionerna för HandiTools beskriver hur programmet installeras och hur Handifon ansluts via USB-kabeln. När Handifon är ansluten via USB-kabeln så laddas automatiskt batteriet. 14 Total omstart Total omstart innebär att Handifon startas om från grunden på samma sätt som första gången den startades. Det blir aktuellt om Handifon ska gå till en ny användare och all användardata ska raderas. Det kan möjligen också bli aktuellt om man har haft något allvarligt fel. Gör så här: 1. Tryck in knapparna (12), (14) och (2) och håll dem intryckta. (Inte helt enkelt!) 2. Tryck in Omstart-knappen (24) med hjälp av pekpennan, skärmen slocknar. Håll intryckt ca 5 sekunder, ta bort pekpennan. Följande text visas på skärmen. Device clean boot Reset to factory default!! (Om inte denna text visas så gör om proceduren) 3. Efter en stund visas bilden som startar installationsförfarandet. Det står Klicka på skärmen. Ibland kan skärmen släckas i detta läge, det är då bara att klicka på skärmen. 4. Följ sedan instruktionerna från punkt 10 till punkt 19 i kapitel 3 ovan 5. Följande vy visas. Trycker man på Ja raderas all användardata, dvs det ska man göra om Handifon ska till ny användare. Då kommer man till punkt 7 nedan. Trycker man på Nej installeras programmen igen med de användardata som ligger på minneskortet. Detta kan vara aktuellt om programmet hängt sig på något speciellt sätt. Man kommer då till punkt Rev C 12

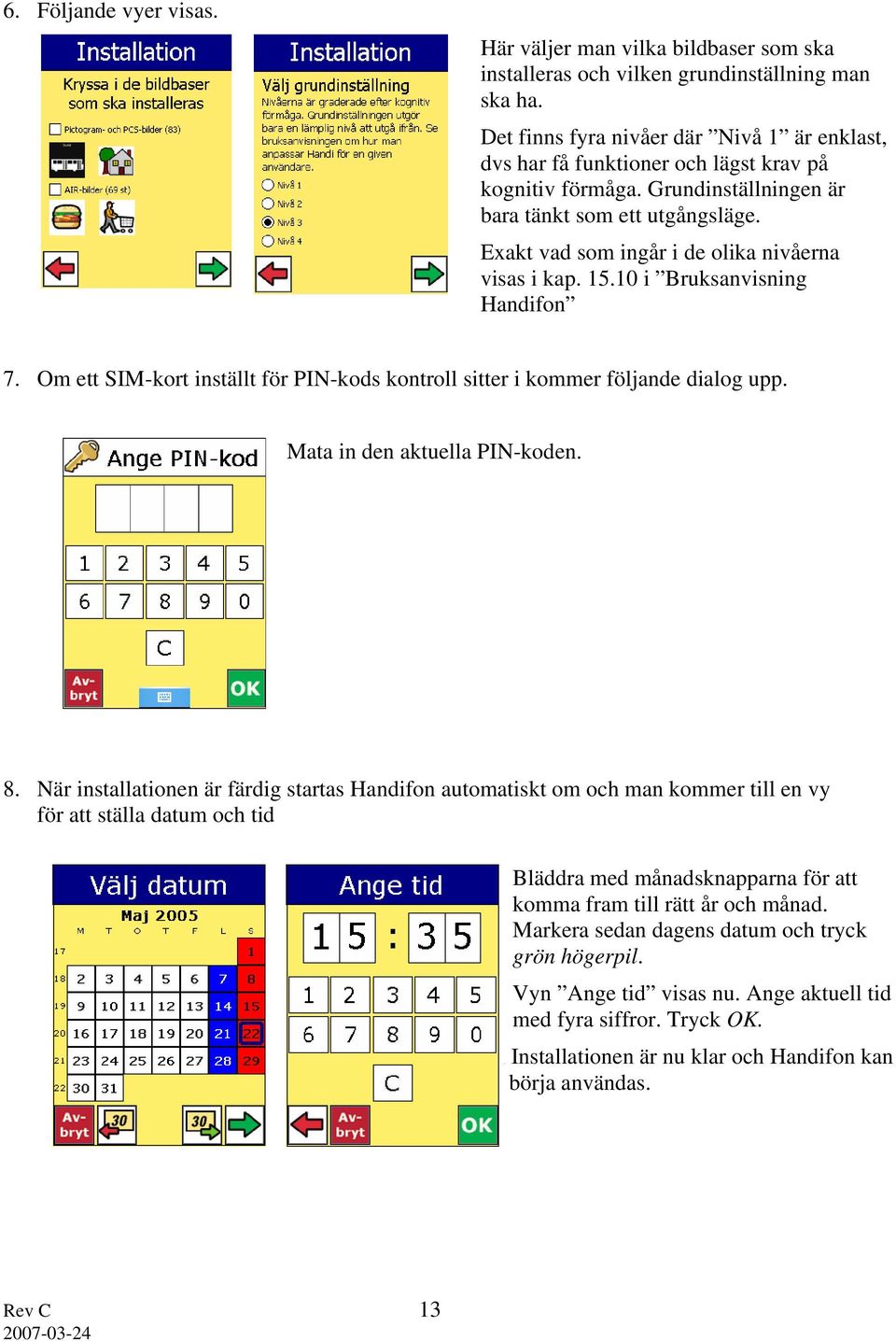

13 6. Följande vyer visas. Här väljer man vilka bildbaser som ska installeras och vilken grundinställning man ska ha. Det finns fyra nivåer där Nivå 1 är enklast, dvs har få funktioner och lägst krav på kognitiv förmåga. Grundinställningen är bara tänkt som ett utgångsläge. Exakt vad som ingår i de olika nivåerna visas i kap i Bruksanvisning Handifon 7. Om ett SIM-kort inställt för PIN-kods kontroll sitter i kommer följande dialog upp. Mata in den aktuella PIN-koden. 8. När installationen är färdig startas Handifon automatiskt om och man kommer till en vy för att ställa datum och tid Bläddra med månadsknapparna för att komma fram till rätt år och månad. Markera sedan dagens datum och tryck grön högerpil. Vyn Ange tid visas nu. Ange aktuell tid med fyra siffror. Tryck OK. n Installationen är nu klar och Handifon kan börja användas. Rev C 13

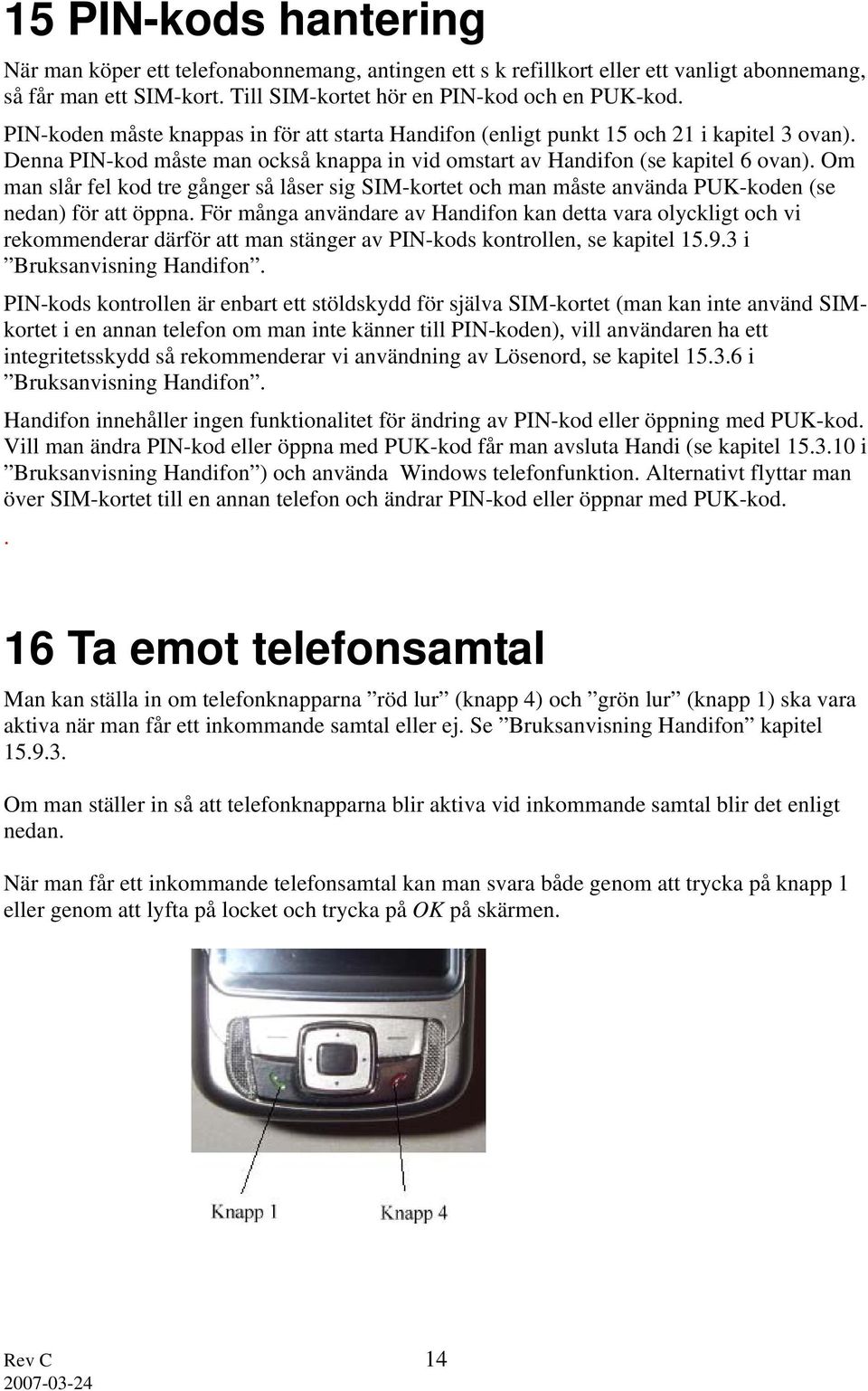

14 15 PIN-kods hantering När man köper ett telefonabonnemang, antingen ett s k refillkort eller ett vanligt abonnemang, så får man ett SIM-kort. Till SIM-kortet hör en PIN-kod och en PUK-kod. PIN-koden måste knappas in för att starta Handifon (enligt punkt 15 och 21 i kapitel 3 ovan). Denna PIN-kod måste man också knappa in vid omstart av Handifon (se kapitel 6 ovan). Om man slår fel kod tre gånger så låser sig SIM-kortet och man måste använda PUK-koden (se nedan) för att öppna. För många användare av Handifon kan detta vara olyckligt och vi rekommenderar därför att man stänger av PIN-kods kontrollen, se kapitel i Bruksanvisning Handifon. PIN-kods kontrollen är enbart ett stöldskydd för själva SIM-kortet (man kan inte använd SIMkortet i en annan telefon om man inte känner till PIN-koden), vill användaren ha ett integritetsskydd så rekommenderar vi användning av Lösenord, se kapitel i Bruksanvisning Handifon. Handifon innehåller ingen funktionalitet för ändring av PIN-kod eller öppning med PUK-kod. Vill man ändra PIN-kod eller öppna med PUK-kod får man avsluta Handi (se kapitel i Bruksanvisning Handifon ) och använda Windows telefonfunktion. Alternativt flyttar man över SIM-kortet till en annan telefon och ändrar PIN-kod eller öppnar med PUK-kod.. 16 Ta emot telefonsamtal Man kan ställa in om telefonknapparna röd lur (knapp 4) och grön lur (knapp 1) ska vara aktiva när man får ett inkommande samtal eller ej. Se Bruksanvisning Handifon kapitel Om man ställer in så att telefonknapparna blir aktiva vid inkommande samtal blir det enligt nedan. När man får ett inkommande telefonsamtal kan man svara både genom att trycka på knapp 1 eller genom att lyfta på locket och trycka på OK på skärmen. Rev C 14

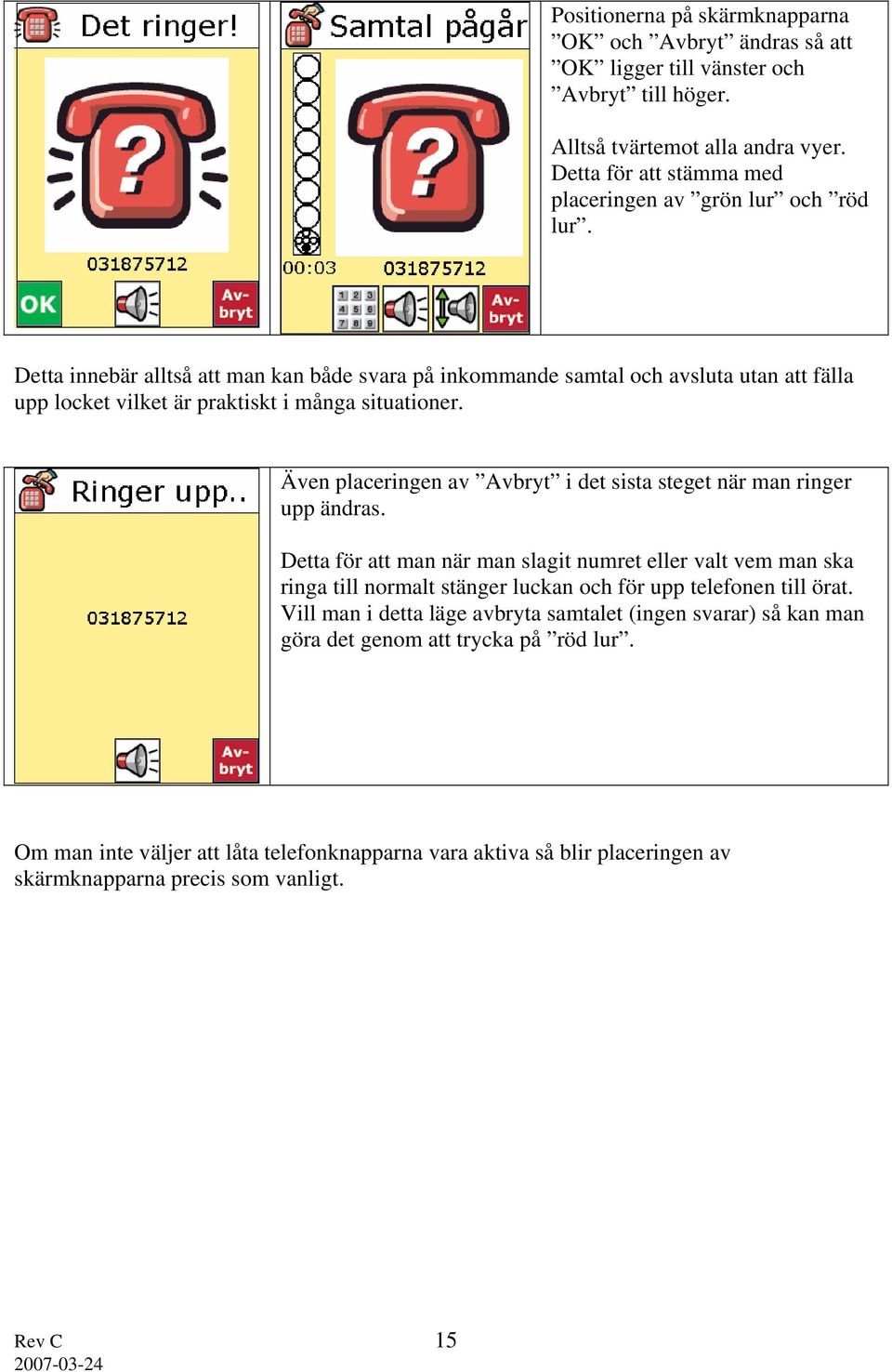

15 Positionerna på skärmknapparna OK och Avbryt ändras så att OK ligger till vänster och Avbryt till höger. Alltså tvärtemot alla andra vyer. Detta för att stämma med placeringen av grön lur och röd lur. Detta innebär alltså att man kan både svara på inkommande samtal och avsluta utan att fälla upp locket vilket är praktiskt i många situationer. Även placeringen av Avbryt i det sista steget när man ringer upp ändras. Detta för att man när man slagit numret eller valt vem man ska ringa till normalt stänger luckan och för upp telefonen till örat. Vill man i detta läge avbryta samtalet (ingen svarar) så kan man göra det genom att trycka på röd lur. Om man inte väljer att låta telefonknapparna vara aktiva så blir placeringen av skärmknapparna precis som vanligt. Rev C 15

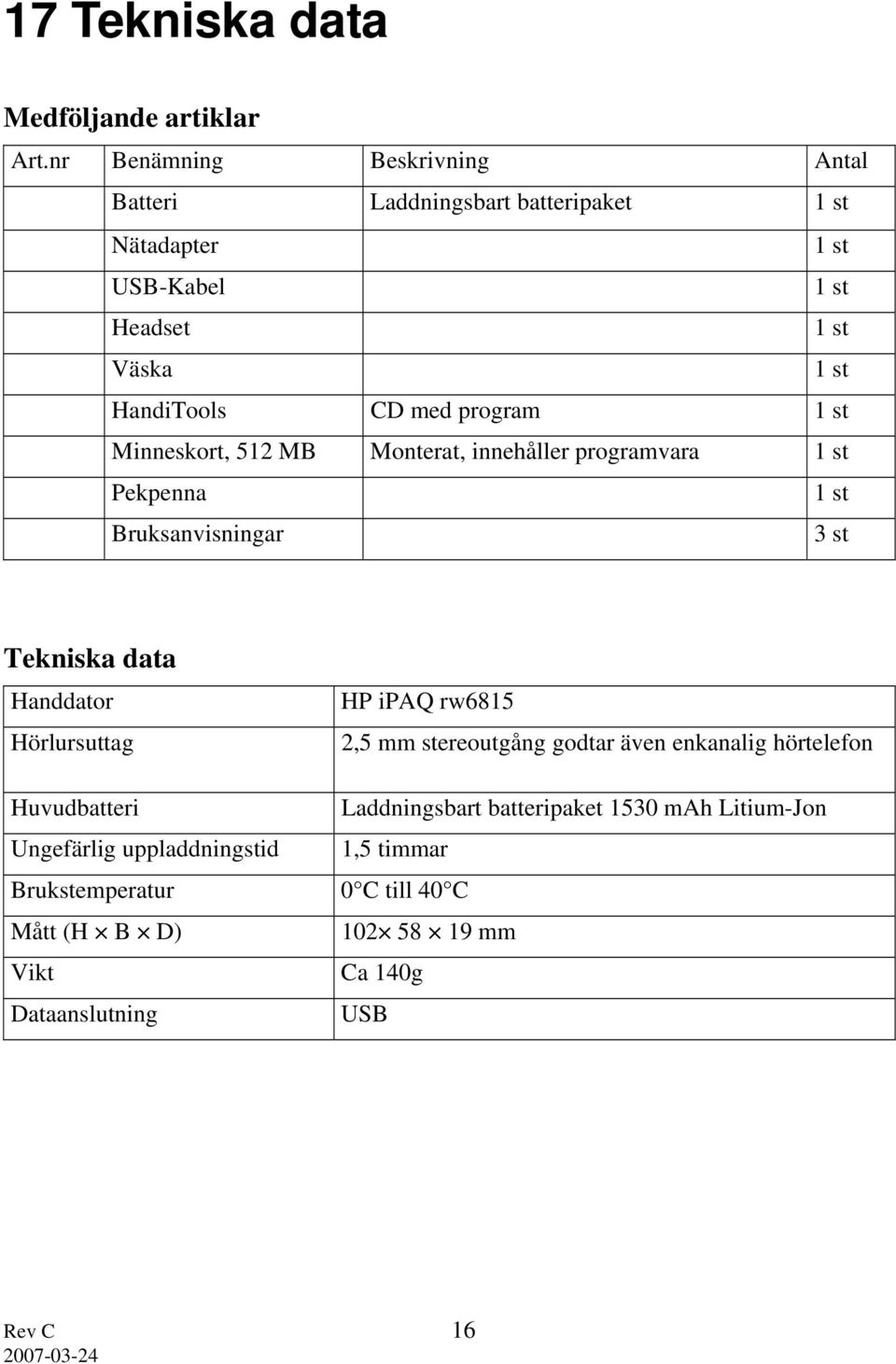

16 17 Tekniska data Medföljande artiklar Art.nr Benämning Beskrivning Antal Batteri Laddningsbart batteripaket 1 st Nätadapter 1 st USB-Kabel 1 st Headset 1 st Väska 1 st HandiTools CD med program 1 st Minneskort, 512 MB Monterat, innehåller programvara 1 st Pekpenna 1 st Bruksanvisningar 3 st Tekniska data Handdator Hörlursuttag HP ipaq rw6815 2,5 mm stereoutgång godtar även enkanalig hörtelefon Huvudbatteri Laddningsbart batteripaket 1530 mah Litium-Jon Ungefärlig uppladdningstid 1,5 timmar Brukstemperatur 0 C till 40 C Mått (H B D) mm Vikt Ca 140g Dataanslutning USB Rev C 16
