1 SVENSKA BILSPORTFÖRBUNDET - Innehåll (DG-M) - Tekniska Regler DRIFTING Modified Utgåva: Jan. 2017, innehåller ändringar införda under Officiella meddelanden på t.o.m. V01/2017. Text med rött (understruken i svart/vitt) är text som är ändrad sedan den förra utgåvan: Januari TILLÄMPNING AV TEKNISKA REGLEMENTET När du läser det tekniska reglementet ska du tänka på följande: Läs regeltexten och om det inte speciellt anges att något är tillåtet så betyder det att man inte tillåter någon form av förändring från originalutförande. Detta betyder att det som inte uttryckligen finns angivet, är att betrakta som förbjudet. Andra bestämmelser kan finnas i de sportgrensvisa reglerna. Copyright 2017 Svenska Bilsportförbundet Alla regelverk utgivna av SBF samt publicerad information antingen tryckt eller på SBF.se skyddas av lagen om upphovsrätt. Regelverk, licenser och annat skyddat material får inte användas utanför av SBF sanktionerad verksamhet INNEHÅLLSFÖRTECKNING TEKNISKA REGLER DRIFTING MODIFIED (DG-M) DG-M 1 Tillåtna fordonstyper... 2 DG-M 2 Karosseri samt bilens utsida... 2 DG-M 3 Motor och transmission... 3 DG-M 4 Bränslesystem... 4 DG-M 5 Elsystem... 4 DG-M 6 Avgassystem... 4 DG-M 7 Bromsar... 4 DG-M 8 Inredning... 5 DG-M 9 Däck och fälgar... 5 DG-M 10 Säkerhetsbur... 5 DG-M 11 Drivmedel... 6 DG-M 12 Säkerhetsutrustning... 6 DG-M 13 Vagnbok... 7 DG_Tekniska_regler_Modified-2017_v2.doc - Utgåva: Jan Sidan 1 av 7

2 DG-M 1 Tekniska Regler DRIFTING Modified Tillåtna fordonstyper 1.1 Alla serietillverkade personbilar samt amatörbyggda med 4 hjul. Arrangör kan ange begränsningar i inbjudan. 1.2 Fordonet måste bibehålla original självbärande kaross eller ram. Det är endast tillåtet att kapa delar av karossen och ersätta med t.ex. rör om bilen har separat ram. DG-M 2 Karosseri samt bilens utsida 2.1 Kaross ska vara välskött, fri från större skador, bucklor samt vara representativ. 2.2 Delar som utgör en säkerhetsrisk kan medföra startförbud. 2.3 Bogseröglor ska finnas fram och bak med minst 60 mm hål för krok. Infästningar ska vara dimensionerade för mer än bogsering och märkes ut med pil mot öglan. Om främre ramsnok modifierats ska tow strap av nylon endast monteras i frontens nedre del. Tow hook monterad i torntopp är tillåten. 2.4 Karosseripaket ska vara komplett. Det ska finnas stötfångare fram och bak så att chassie eller ramkonstruktion inte utgör en säkerhetsrisk för förare eller funktionär. Vid besiktning samt tävlingsstart ska detta vara monterat. Modifieringar av kaross framför och bakom första och sista OEM fästpunkt till hjulupphängning och dess balkar/subframes är tillåten med exempelvis bashbars. Konstruktionen skall vara av sådan art att eventuella spetsiga delar inte förekommer vid kollision. Längsgående rör skall avslutas med tvärgående rör om man bygger med lösa bitar. Bockade rör utan skarvar rekommenderas till bashbars och liknande. 2.5 Med OEM infästningspunkter avses de punkter där original balkkonstruktioner som framvagnsbalk och subframe där bärarmar/styrväxlar/drivlina och dylikt i sin tur är infästa. Här avses fram och bakvagn. Växellådsbalk fritt. Vidare räknas infästningpunkter för stötdämpare och fjädrar som OEM infästningspunkter. 2.6 Deformationszoner rekommenderas starkt i bashbars, dels för att eventuell motpart vid kollision inte skall skadas i onödan, dels för att bilens chassi inte skall ta sådan skada att det behöver riktas/ersättas i onödan. Sådana zoner kan göras genom att borra några hål i längsgående rör, klämveck eller strategiskt placerade bockar. 2.7 Däckens topp får ej gå utanför skärmkanterna utan ska täckas. 2.8 Lufthål större eller bredare än en centimeter i huvar ska alltid täckas av nät eller galler. Rörliga delar som sticker upp genom huv skall alltid ha ett ändamålsenligt skydd. 2.9 Kaross/ram får helsvetsas i skarvarna Minst två (2) backspeglar ska finnas, varav minst en (1) på förarsidans utsida. Den andra skall sitta i bilen eller på passagerarsidan Dörr, sido- och bakrutor ska vara original eller klar lexan eller polycarbonat, med minst 3mm tjocklek och vara ordentligt fastsatta samt bibehålla originalets form Vindrutan ska vara original eller av klar polycarbonat, med minst 6 mm tjocklek och bibehålla originalets form Främre sidorutor samt vindruta får ej vara tonade, övrigt fritt Minst två extra låsanordningar ska finnas för fram och baklucka. Original låsanordning och säkerhetsspärr för motorlucka ska tas bort. Original låsanordning bagagelucka får tas bort. DG_Tekniska_regler_Modified-2017_v2.doc - Utgåva: Jan Sidan 2 av 7

3 2.15 Modifiering av hjulhus tillåten, dock ej bakom främre stötdämpartorn respektive framför bakre stötdämpartorn. Bilen ska bibehålla karosseriets original golvplåt och ramkonstruktion mellan främre och bakre stötdämpartornen, rostlagning får ske med minst 1 mm. plåt som svetsas. Tillåtna ändringar mellan bilen fyra stötdämpartorn se Hjulupphängning fritt, dock ska OEM fästpunkter användas. Infästning för främre samt bakre subframe får försärkas med max 2mm plåt. Förstärkning får ej vara större än 100 cm2. Utöver OEM fästpunkter får två nya bak och två nya fram läggas till. Styrstopp skall finnas före ändläge för att förhindra brott på styranordningar Brandvägg ska finnas mellan kupéutrymme och bagageutrymme om bränsletank eller pump finns monterad i utrymmet, den ska vara tät och fri från hål Ingång i transmissionstunnel (kardan-/växelådstunneln) får max vara 460 mm. bred och minst 250 mm. av torpedväggen ska finnas ovan transmissionstunnel, mätt från vindrutans undre list. Efter växellådstunnel ska transmissionstunnel vara max 250mm i diameter. I den bakre änden av växellådstunneln får den vara max 250 mm bred och 250 mm hög mätt från golvet. Om kardantunneln är original gäller originalmåtten Det är tillåtet att ta bort icke använda monteringspunkter och övriga fästen som ej används i fordonets kupé. Även att demontera original hatthylla/ baksätesplåt vid konstruktion av bakre brandvägg. Där förarstol skall placeras kan modifiering ske av golvet om det är nödvändigt för att kunna montera stolen på ett säkert sätt. Detta skall ske i samråd med teknisk besiktigare utsedd av SBF. Ändringen skall göras på så liten del av golvet som är möjligt. Bärande balkar och profiler skall behållas original i övrigt. Övrig modifiering i kupé är att betrakta som förbjudet Tas original taklucka bort skall hålet sättas igen med lämpligt material. Konstruktionen skall vara tät och sitta fast ordentligt. Används plast/kompositmaterial kan säkerhetsutrustning i form av nät och/eller armstraps komma ifråga. Bedöms vid registreringsbesiktning Taket får bytas till plast eller kompositmaterial. Takets orginalform skall bibehållas och bärande balkkonstruktion skall bibehållas. Taklucka och dess fästanordning får tas bort. Taket får limmas, skuvas eller nitas. Det skall vara tätt. När taket har ett annat material än metall skall buren kompletteras enl TR skiss , 13 eller 14. Nät skall finnas i taket, alternativt skall Armstraps användas Yttre karosseriplåt i skärmar får bytas till annat material även mellan fjädertorn. DG-M 3 Motor och transmission 3.1 Motor och transmission fritt. 3.2 Drivlinan får modifieras. 3.3 Alla fordon skall vara bakjulsdrivna. 3.4 Överladdning tillåten monterad i motorrummet, dock ej lustgas, (N 2 O, Dikväveoxid). 3.1 Vevhusventilationen ska vara återcirkulerande. Accumulatortank får användas. 3.5 Motor, transmission och kylsystem ska vara fritt från läckage. Glykol i kylsystem är förbjudet. Ersättningskemikalier typ water wetter eller liknande är tillåtet. Om kylvattenledning dras genom kupeutrymmet ska den vara skarvfri i kupen. 3.6 Användning av skottgenomföringar får användas i främre resp bakre brandvägg. Slang samt kopplingar skall vara för ändamålet avsedda. 3.7 Trycksatta oljeledningar ska vara försedda med skruvkopplingar och vara för ändamålet avsedda. Slangklämmor är inte tillåtna på trycksatta delar av systemet. 3.8 Ingen del av motorblocket får passera torpedväggens lodlinje. DG_Tekniska_regler_Modified-2017_v2.doc - Utgåva: Jan Sidan 3 av 7

4 DG-M 4 Bränslesystem 4.1 Fritt. Bränsleledningar och kopplingar ska vara av högtryckstyp, dock minst av original utförande. Dessa ska dras så att de ej kan komma i kontakt med bilens rörliga delar, samt vara ordenligt fastsatta. Om bränsleledning dras genom kupeutrymmet ska den vara skarvfri i kupen och ha nötningskydd i genomförningar. 4.2 Tank ska vara av original typ eller säkerhetstank som rekommenderas enligt TR eller med godkännande enligt SFI Spec Om säkerhetstank monteras ska originaltanken urmonteras. 4.3 Säkerhetstank skall alltid monteras i bagage med baksätets ryggstöd som främre begränsningslinje. 4.4 Ingen del av bränslesystemet får monteras i fordons deformationszoner (Utanför original ramben alt. rörkonstruktion) 4.5 Catchtank för bränsle tillåten. DG-M 5 Elsystem 5.1 Batteri ska vara ordentligt fastsatt och ha pluspolen samt övriga osäkrade kopplingspunkter väl isolerade. Batteriet får flyttas. Om batteri placeras i kupéutrymmet eller i bagageutrymmet på en tvåvolymsbil, är det endast tillåtet att placeras bakom bakre delen på framstolarnas tänkta tvärlinje. I detta fall ska batteriboxen vara vätsketät och avluftas med en slang som sträcker sig utanför kupéutrymmet, se reglemete TR Batteri skiss och I fall det är ett torrbatteri (Gel batteri) som placeras i kupéutrymmet eller i bagageutrymmet på en tvåvolymsbil, skall det täckas helt för att undvika kortslutning. 5.2 Framljus, blinkers, bakljus och bromljus ska finnas och alltid fungera, bromljus i framruta minst 80 cm i form av LED eller diodlist rekommenderas. 5.3 Om huvudströmbrytare monteras ska den inkopplas så att den bryter batteri, stänger av motorn samt bryter B+ kretsen till generatorn. Det är tillåtet att fortfarande ha motorelektroniken inkopplad för att försörja eventuella minnesfunktioner. Brytaren ska vara av en gnistfri modell och vara lättåtkomlig såväl från förarplatsen som från utsidan. På utsidan av en täckt bil ska strömbrytaren obligatoriskt vara placerad på den undre delen av vindruteramen på förarsidan. Platsen för strömbrytaren ska vara utmärkt av en röd blixt på blå botten inom en vit triangel med en bas av minst 12 cm. DG-M 6 Avgassystem Avgassystem är fritt. Utblås ska mynna ut bakom bilens karosslinje eller på dess originalplats. 6.2 Avgasljudet får inte överskrida den aktuella banans krav. Minst en ljuddämpare per avgasrör skall finnas. 6.3 Katalysator enligt SBF:s godkända lista ska finnas monterat, med minst en per avgassystem. Original katalysator är godkänt att använda. Saknar fordonet Katalysator i originalutförande, är det godkänt att åka utan. DG-M 7 Bromsar 7.1 Färdbroms ska verka på alla 4 hjulen. 7.2 Bromsok, slangar, ledningar, skivor och pedal ska vara i väl fungerande skick. 7.3 Pedalställ, handbromsspak, bromsok, skivor och belägg är fritt. 7.4 Slangar får bytas fritt till för ändamålet avsedd produkt. DG_Tekniska_regler_Modified-2017_v2.doc - Utgåva: Jan Sidan 4 av 7

5 7.5 Dubbla huvudbromscylindrar tillåts. 7.6 Separat bromskraftjustering tillåts. 7.7 Hydraulisk handbroms tillåts. DG-M 8 Inredning 8.1 Alla ej nödvändiga delar får tas bort, dörrsidor fram ska vara täckta. Dörrsidan får formas fritt så länge inga vassa kanter finns. 8.2 Mätare är fritt, instrumentbrädan ska vara original, eller av ersättningsmodell likt original. 8.3 Ska vara hel och ren. 8.4 Stolar och inre skyddsutrustning, se DG-M11 säkerhetsutrustning. 8.5 Rattnav med snabblåsfäste får monteras. Utlösningsmekanism ska vara placerad framför ratten i bilens färdriktning och vara gulmarkerad. 8.6 Inga lösa föremål får finnas i fordonet vid körning på banan. 8.7 Inga behållare för annan vätska än vatten till förare samt för brandsläckning får finnas i kupén. DG-M 9 Däck och fälgar 9.1 Bakdäck ska vara av radial typ. Vid start får ej corden vara synlig. 9.2 Omönstrade slicks ej tillåtna bak. 9.3 Fälgstorlek är fritt. Däcksbredd med max 235mm bredd är tillåtet, Treadwear/hårdhet from 320 och uppåt är tillåtet. R-Däck förbjudet. 9.4 Framdäck fritt. 9.5 Arrangör kan frångå däcksbegränsningar. Ska anges på inbjudan. DG-M 10 Säkerhetsbur 10.1 Säkerhetsbur får vara monterad i alla bilar, huvudbåge enligt skiss 253-1,2,3. Minikravet är någon av följande modeller , , , buren får utökas med de delar som finns omnämnda och illustrerade i TR reglementet 5.8. Full bur enligt RA rekommenderas. Skisser på dessa finns på SBF`s hemsida, Se reglemente TR-1 TR 5.8 Skyddsbur: FIA Appendix J Skisser Konstruktion av dörrsträvor enligt grind-typ är tillåten enligt skiss nedan. Ett helt rakt rör, mellan huvudbåge och längsgående båge, skall alltid finnas längst ned vid tröskel för att ta upp längsgående kraft. Ett eller två bockade övre rör som går ut i dörren skall finnas. Att bocka dessa rör inåt för att runda A respektive B-stolpe är tillåtet. Max avstånd till första bocken i de fall man använder en inåtgående bock är 120 mm. Det är tillåtet att göra urtag i A respektive B-stolpe för att dra dörrsträvorna igenom plåten. Alla hål skall i dessa fall helsvetsas runt burröret. Alla längsgående rör skall vara minst 40mm i diameter. Från nedre till övre rör skall 3-4 vertikala rör monteras. Min 30 mm diameter. De vertikala rören får vara bockade utåt eller raka. Att kombinera olika typer av bockningar i fram och bakkant av de längsgående rören är tillåtet. Kontakta SBF-Driftingutskott vid osäkerhet. DG_Tekniska_regler_Modified-2017_v2.doc - Utgåva: Jan Sidan 5 av 7

6 10.3 Att ansluta buren med främre fjäderbenstorn är tillåtet Att ansluta buren med V-stag mot torpedvägg för utökat fotskydd är tillåtet Skruvbur samt halvbur är godkänt, konstruktionen godkänns av vagnboksbesiktare. DG-M 11 Drivmedel 10.1 Se SBF`s Gemensamma regler, G 16. DG-M 12 Säkerhetsutrustning 11.1 För svenska förare i svenska tävlingar samt för utländska medborgare med svensk licens gäller följande hjälmbestämmelser Tillåtna hjälmar enligt FIA norm, SNELL, SFI Spec: FIA FIA FIA SNELL SA 2010 SNELL SAH 2010 SNELL SA 2015 SFI Spec SFI Spec. 31.1A SFI Spec.32.2A DG_Tekniska_regler_Modified-2017_v2.doc - Utgåva: Jan Sidan 6 av 7

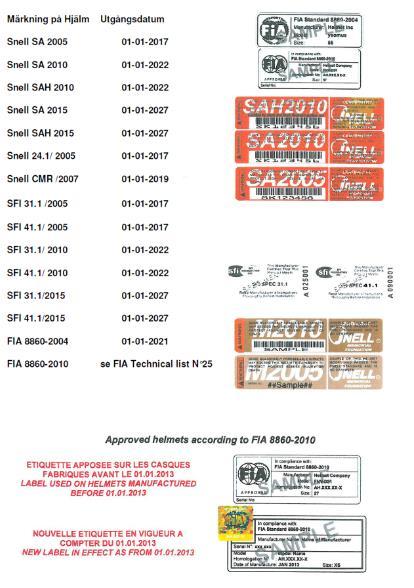

7 Integralhjälm och hjälmburen interkom-utrustning tillåts i Drifting Om s.k. HNRS/FHR-system används ska hela systemet användas, d.v.s. hjälm, krage, stol och bälte. Om ej HNRS/FHR används ska nackkrage av folkrace typ användas. Dessutom gäller generellt för alla sportgrenar att hjälmen ska vara godkänd enligt någon av de normer som finns angivna ovan. Märkning ska göras av hjälmar som är skadade eller slitna på ett sådant sätt att de inte längre uppfyller kraven i SBF:s säkerhetsbestämmelser. Märkningen ska göras på hjälmar på båda sidor av hakbandet. Ett alternativ till färgmärkning är att godkännandemärke sprättas bort och behålls. Märkt utrustning får ej användas i något bilsportsammanhang. Vit färg (bättringsfärg för stenskott), ska användas Heltäckande kläder av minst ylle eller bomull ska användas, dock rekommenderas föraroverall av minst SBF godkänd för Folkrace, godkännandenummer ska finnas angivet på i overallen fastsydd etikett. För samtliga overaller gäller att dessa är utformade och uppsydda så att den väl skyddar hela kroppen inkl. nacke, vrister samt handleder. Underställ ska vara av bomull eller ylle. Skor och handskar av flamsäkert material är obligatoriskt Om FIA klassade stolar och bälten används accepteras att FIA:s åldersgräns inte uppfylls avseende sista användningsdag (se reglemente TR-1 vidare TR 5.6, TR 5.16). DG-M 13 Vagnbok 13.1 Vagnbok behövs inte i klassen Modified. Fordonet besiktas enligt dessa regler på tävling och erhåller där märkning som gäller den tävlingen/serien. DG_Tekniska_regler_Modified-2017_v2.doc - Utgåva: Jan Sidan 7 av 7
