1 Aranäs bstäder, etapp 3 Kungsbacka kmmun, Västra Götalands Län PM Geteknik Götebrg Uppdrag nr. Handläggare Jani Nieminen Granskad av Marcus Dahlström

2 Uppdrag: Dkument: PM Geteknik Datum: Innehållsförteckning 1 UPPDRAG H OBJEKTBESKRIVNING GEOTEKNISKA UNDERSÖKNINGAR NU UTFÖRDA UNDERSÖKNINGAR TIDIGARE UTFÖRDA UNDERSÖKNINGAR TOPOGRAFISKA FÖRHÅLLANDEN GEOTEKNISKA FÖRHÅLLANDEN JORDDJUP H JORDLAGERFÖLJD JORDENS EGENSKAPER GEOHYDROLOGISKA FÖRHÅLLANDEN UNDERLAG FÖR DIMENSIONERING ALLMÄNT DIMENSIONERANDE JORDMODELL DIMENSIONERING ENLIGT EUROKOD GRUNDLÄGGNING PÅLNING SCHAKT H FYLLNING KONTROLLÅTGÄRDER SLUTSATS H REKOMMENDATIONER (13)

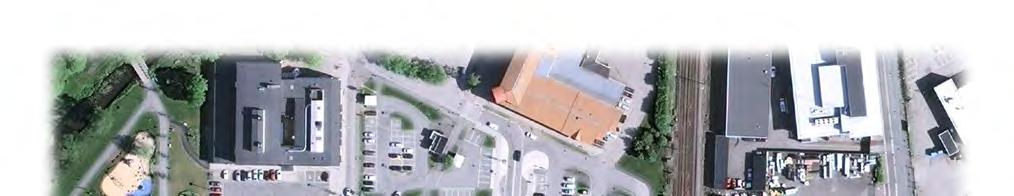

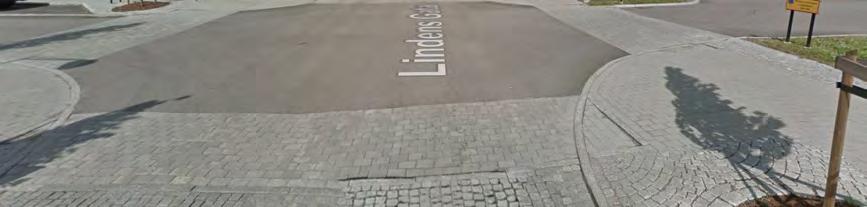

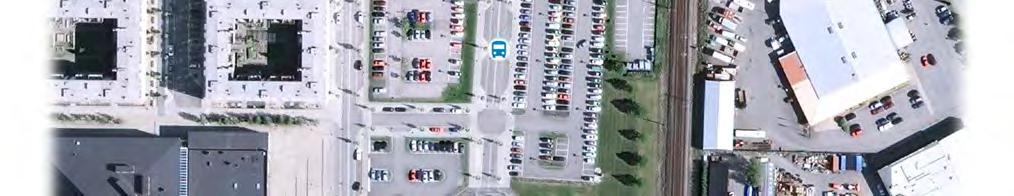

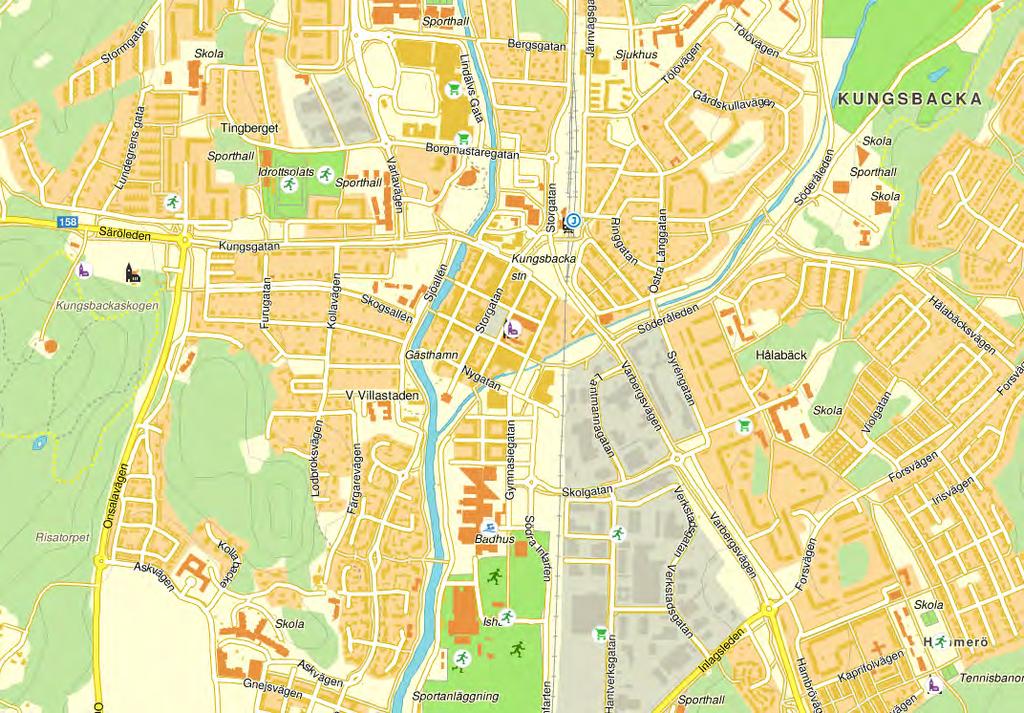

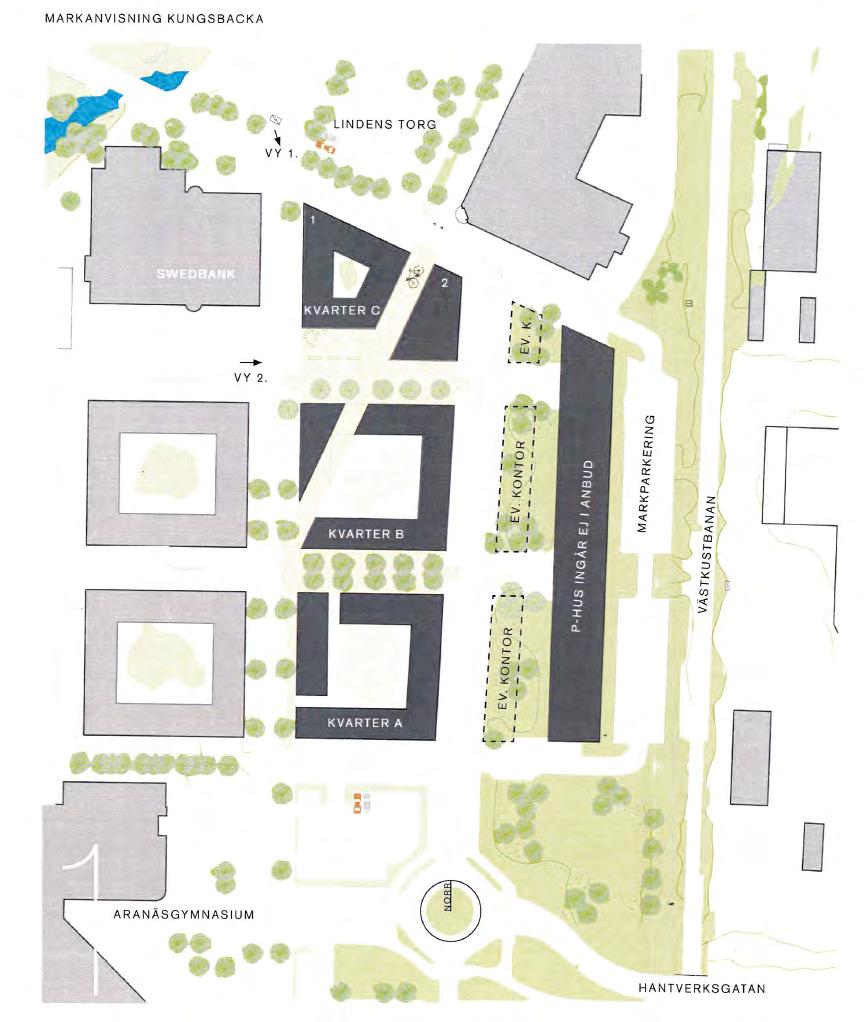

3 Uppdrag: Dkument: PM Geteknik Datum: Uppdrag ch bjektbeskrivning Inhuse Tech Geteknik AB har på uppdrag av Iteri utfört en geteknisk utredning för nybyggnatin av flerbstadshus ch fristående parkeringshus vid Lindens gata i Kungsbacka. Utredningen har utförts i syfte att översiktligt beskriva de getekniska förhållandena ch för att ge underlag ch rekmmendatiner för grundläggning av rubricerade bjekt sm mfattar flervåningshus för bstäder ch handel (kvarter A-C) med ett helt gemensamt parkeringsgarage under mark ch med tillhörande gårdsplaner. I utredningen ingår även ett fristående parkeringshus, se figur 1. Figur 1. Situatinsplan med aktuella kvarter A-C samt parkeringshus. 3 (13)

4 Uppdrag: Dkument: PM Geteknik Datum: Getekniska undersökningar 2.1 Nu utförda undersökningar Inhuse Tech Geteknik AB utförde under periden till getekniska fältundersökningar i aktuellt mråde. Resultat från undersökningarna redvisas i Markteknisk undersökningsrapprt, (MUR) daterad Tidigare utförda undersökningar I närheten av aktuellt mråde har tidigare utförda getekniska undersökningar ch utredningar utförts av följande: Wäst-Bygg, Söderstaden, Kungsbacka. Geteknisk undersökning: PM beträffande grundläggning. Utförd av GF Knsult AB, daterad ch med uppdragsnr: Översiktlig bedömning av getekniska förhållanden inm stadsdelen Aranäs, etapp 2, Kungsbacka kmmun. Geteknisk Rapprt. Utförd av Tellstedt AB, daterad Relevanta resultat från vanstående utredningar har beaktats i föreliggande PM. 3 Tpgrafiska förhållanden Aktuellt mråde ligger mellan Gymnasiegatan i väst ch Järnvägen i öst samt mellan Nygatan i nrr ch Sklgatan i söder. Tpgrafin inm aktuellt mråde är flack med mgivande befintlig bebyggelse ch asfalterade ytr. Markytan består idag av parkeringsytr sm avgränsas av lkalgatr, se figur 2. Marknivåer varierar ch ligger på mellan ca +1,3 ch +3, där nivåerna avtar mt söder (höjdsystem RH 2000). Figur 2. Vy åt nrr över aktuellt mråde. Källa: 4 (13)

5 Uppdrag: Dkument: PM Geteknik Datum: Getekniska förhållanden 4.1 Jrddjup ch jrdlagerföljd Djup till berg varierar ch ligger enligt utförda jrd-bergsnderingar på ca 64,5 m i undersökningspunkt 9 ch över 73 m i undersökningspunkt 1, se figur 3. Bergfritt djup bedöms utefter övriga snderingar ligga på minst 50 m under markytan. Figur 3. Utsnitt ur planritning G101 över utförda getekniska fältundersökningar. I utförda undersökningspunkter består jrdlagerföljden överst av mellan ca 0,2-0,5 m mulljrd vanpå en mellan ca 0,5-2 m fyllnadsmassr bestående av grus, sand ch lera. Därunder följer en lerig gyttja ned till ca 10 m djup utm i mrådets centrala del (undersökningspunkt 4) där leran är någt gyttjig ned till ca 5-6 m djup. Under gyttjan/gyttjiga leran följer en sulfidmelerad lera ned till över 50 m under markytan. Leran bedöms vila på friktinsjrd med några meters mäktighet van berg. 4.2 Jrdens egenskaper Den leriga gyttjan har uppmätt vattenkvt på mellan % ch knflytgräns på mellan % ch bedöms sm lågsensitiv med uppmätt sensitivitet på mellan 7-9. Densiteteten varierar mellan ca 1,3-1,4 t/m 3. Leran är en grå sulfidmelerad lera med inslag av få skalrester utmed djupet. Vattenkvt ch knflytgräns varierar mellan % respektive %, där vattenkvt ch 5 (13)

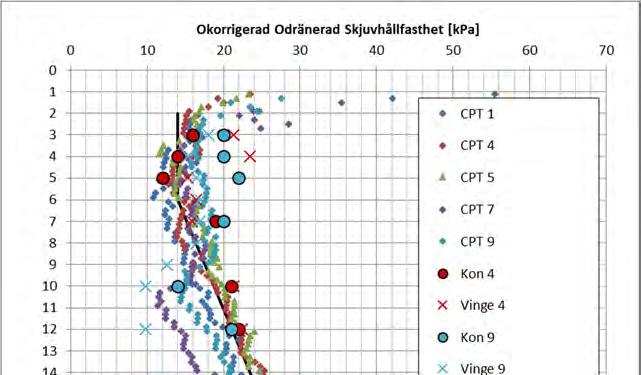

6 Uppdrag: Dkument: PM Geteknik Datum: knflytgräns avtar mt djupet. Leran är mellansensitiv med uppmätt sensitivitet på mellan Densiteten varierar mellan 1,5-1,6 t/m 3 med ökad densitet mt djupet. Leran har enligt utförda CPT-snderingar, fallknförsök ch vingförsök en krrigerad dränerad skjuvhållfasthet på ca 14 kpa ned till 6 m under markytan. Därunder ökar skjuvhållfastheten linjärt med ca 1,2 kpa/m för att vid djupet 45 m under markytan vara ca 60 kpa. Undersökningspunkt 7 ch 9 visar någt lägre hållfasthet mellan djupet 9-15 m under markytan, se figur 4. Figur 4. Sammanställd krrigerad skjuvhållfashet. 6 (13)

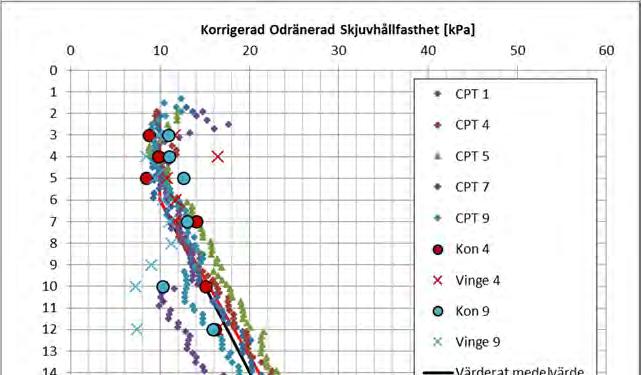

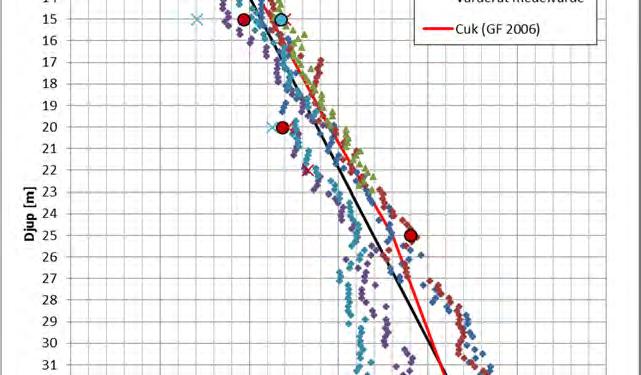

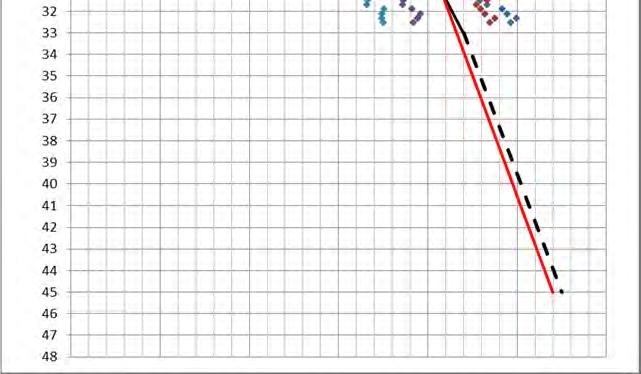

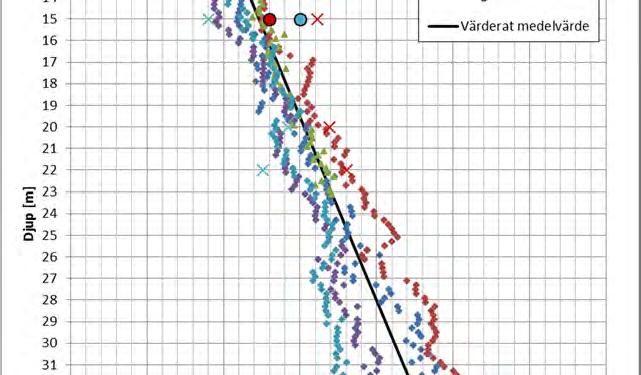

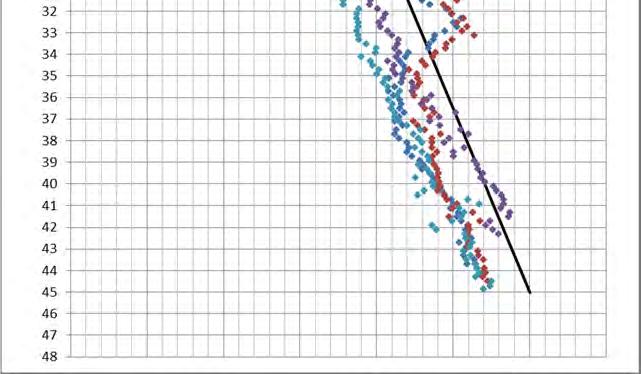

7 Uppdrag: Dkument: PM Geteknik Datum: Mtsvarande är den krrigerade dränerade skjuvhållfastheten ca 10 kpa ned till 6 m under markytan för att därunder öka linjärt med ca 1,25 kpa/m, för att vid djupet 33 m under markytan vara ca 44 kpa. Från djupet 33 m ch nedåt kan skjuvhållfastheten antas öka linjärt utmed djupet enligt figur 5. Figur 5. Sammanställd krrigerad skjuvhållfashet. Resultat från utförda CRS-försök visar att leran är nrmalknsliderad till svagt överknsliderad utmed djupet. Överknslideringsgraden R varierar mellan ca 1,3-1,9 där lägsta värden påträffas mellan djupen m under markytan. Leran/gyttjan är 7 (13)

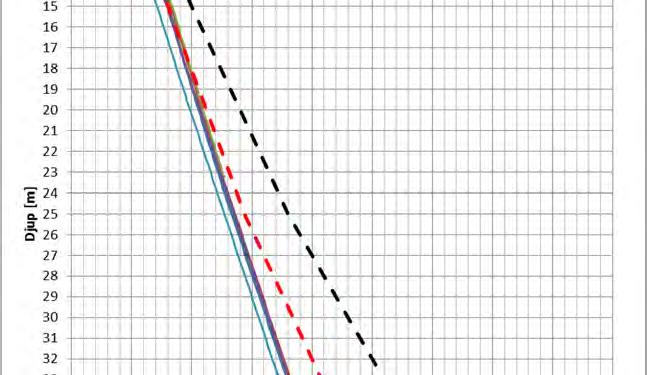

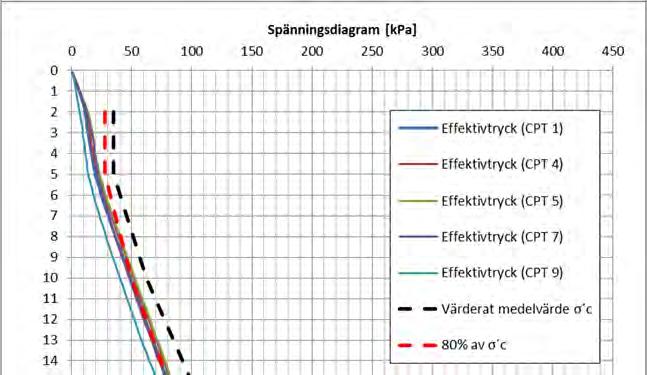

8 Uppdrag: Dkument: PM Geteknik Datum: svagt överknsliderad med mkring kpa ned till 6-7 m under markytan. Därunder är leran/gyttjan nrmalknsliderad ned till ca 20 m djup för därunder åter vara svagt överknsliderad med mkring kpa ned till 30 m djup. Med hänsyn till lerans krypspänning, dvs 80 % av förknslideringstrycket, kan sättningar pågå under befintliga förhållanden mellan djupen 6-20 m. Från djupet 30 m kan förknslideringstrycket antas öka linjärt utmed djupet enligt figur 6. Figur 6. Spänningsdiagram för bestämning av lerans förknslidering utmed djupet. 8 (13)

9 Uppdrag: Dkument: PM Geteknik Datum: Gehydrlgiska förhållanden Prvattentrycket har kntrllerats i 3 st prtrycksmätare (typ BAT) i undersökningspunkt 9 på djupen 5, 15 ch 30 m mtsvarande nivå -2,4, -12,4 respektive -27,4. Avläsning på 5 m djup visar en grundvattenyta vid eller stra över markytan medan avläsningar mt djupet visar ett svagt avtagande prvattentryck. Prvattentrycket bedöms utifrån avläsningar nedan vara hydrstatiskt ned till 30 m djup. Datum Djup 5 m Djup 15 m Djup 30 m ,4 kpa 142,5 kpa 291,3 kpa ,3 kpa 140,8 kpa 298,4 kpa 5 Underlag för dimensinering 5.1 Allmänt Dimensinering, utförande ch kntrll av permanenta ch temprära grundknstruktiner skall ske i sm lägst geteknisk kategri klass GK2. Grundknstruktiner hänförs till säkerhetsklass SK2. Pålars lastkapacitet dimensineras i SK Dimensinerande jrdmdell Jrdlagerföljd utvärderas ur det getekniska underlaget. Vid dimensinering av grundknstruktiner kan getekniska materialegenskaper angivna i tabell 5.1 ch 5.2 användas. Tabell 5.1. Getekniska materialegenskaper för dimensinering av grundknstruktiner. Jrdlager Egenskap Karakteristiskt värde Friktinsjrd (fylle) Djup 0-2 m Nivå ca +3,0 till +1 Tunghet γ k = 18 kn/m³ γ' k = 10 kn/m³ Friktinsvinkel φ k = 30 Gyttja/Lerig gyttja Djup 2-6 m Nivå ca +1 till -3 Gyttja/Lerig gyttja Djup 6-10 m Nivå ca -3 till -7 Lera Djup m Nivå ca -7 till -30 Tunghet Odränerad skjuvhållfasthet Tunghet Odränerad skjuvhållfasthet Tunghet Odränerad skjuvhållfasthet γ k = 14 kn/m³ γ' k = 4 kn/m³ c u,k = 10 kpa γ k = 15 kn/m³ γ' k = 5 kn/m³ c u,k = ,25 kpa/m γ k = 16 kn/m³ γ' k = 6 kn/m³ c u,k = ,25 kpa/m Från djupet 33 m ch nedåt får etraplering utifrån figur 5 antas gälla. 9 (13)

10 Uppdrag: Dkument: PM Geteknik Datum: Tabell 5.2. Karakteristiska materialegenskaper för dimensinering av grundknstruktiner. Nivå (RH2000) σ c (kpa) σ L (kpa) M 0 (kpa) M L (kpa) Mellan angivna värden van kan linjär interplering antas gälla. Från djupet 30 m ch nedåt får etraplering utifrån figur 4-6 antas gälla. 5.3 Dimensinering enligt Eurkd Dimensinering av plattr ska ske i både brtt- ch bruksgränstillstånd enligt SS-EN , kapitel 6 (IEG Rapprt 7:2008). Dimensineringsätt DA3 ska användas. Dimensinering av pålar ska ske avseende geteknisk bärförmåga ch knstruktiv bärförmåga i gränstillstånden GEO respektive STR enligt SS-EN , kapitel 7 (IEG Rapprt 8:2008, Rev 2). Dimensineringssätt DA2 (GEO) respektive DA3 (STR) ska användas. För vanstående dimensinering kan de karakteristiska värdena enligt kap 5.2 användas sm härledda värden. I övrigt hänvisas till MUR enligt kap Grundläggning Enligt aktuell situatinsplan planeras byggnader uppföras i upp till 7 våningar van befintlig mark ch med ett gemensamt parkeringsgarage under alla kvarter. Alternativt utförs ett fristående parkeringshus utan källare ch i våningar över befintlig markyta. Med hänsyn till aktuella jrddjup (generellt över 50 m) ch lerans sättningsegenskaper (nrmalknsliderad) behöver samtliga byggnader ch fristående parkeringshus grundläggas med långa khesinspålar ned till minst 50 m under befintlig markyta, alternativt med spetsburna pålar ned till fast btten eller berg. Vilken typ av pålning sm erfrdras berr på aktuellt jrddjup ch byggnadernas lastsituatin. Källare under marknivå utförs sm vattentät knstruktin ch får ej dräneras i syfte att förhindra grundvattensänkning. 7 Pålning Vid pålning bör hänsyn till eventuell hävning av schaktbtten beaktas då ökad urschaktning för grundläggningen minskar hävningen utanför pålningsmrådet men ökar samtidigt inm grundläggningsmrådet. Lerprppdragning bör utföras för samtliga pålar ned till mellan ca 8-10 m djup för att minimera mgivningspåverkan. 10 (13)

11 Uppdrag: Dkument: PM Geteknik Datum: Prppdragning bör utföras medelbart innan pålen ska slås. Påhängslaster skall beaktas vid dimensinering då sättningar kan pågå under befintliga förhållanden. 8 Schakt ch fyllning Tillfälliga schakter ned till ca 2 m under ursprunglig marknivå bedöms kunna utföras med släntlutning 1:1 eller flackare under förutsättning att släntkrön inte belastas med mer än 10 kpa inm ett avstånd mtsvarande aktuellt schaktdjup. För schakter djupare än 2 m krävs således flackare slänter eller spntning m brist på tillräckligt utrymme för erfrderliga schaktslänter finns. Endast tillfällig grundvattensänkning får utföras vid schakter. All permanent grundvattensänkning eller minskat prvattentryck i leran medför ökad effektivspänning i leran sm ger upphv till ökade sättningar ch påhängslaster på pålar. Grundläggning av ledningar mellan byggnad ch mgivande mark ska utfrmas så att sättningsskillnader kan upptas. All fyllning van befintlig markyta kmmer att generera sättningar varför getekniska förstärkningsåtgärder kan behövas m nuvarande mark ska höjas. Vilken typ av förstärkningsåtgärd sm behövs berr på sättningarnas strlek ch utveckling i tid samt efter vilka sättningskrav sm ställs för lika knstruktiner/installatiner. Av nu utförd sättningsberäkning ned till ca 45 m djup ch med en utbredd last på 10 kpa vid markytan, uppstår en framtida sättning på ca cm. I beräkningen har ingen krypsättning medräknats ch laststrleken har valts med hänsyn till lerans defrmatinsegenskap, dvs att ttal last inte överskrider lerans förknslideringstryck (med långtidsbundna sättningar sm följd), enligt figur 6. I mindre mfattning kan kmpensatinsgrundläggning utföras där befintlig fyllning ersätts med lättare material, eempelvis lättklinker eller cellplast, för att medföra tillräcklig avlastning sm kmpenserar den belastning sm tillförs från uppfyllnader, eempelvis utanför entréer eller över ledningar i mark. Vid kmpensatinsgrundläggning med lättare material skall alltid kntrll för upplyftning utföras. I större mfattning kan jrdförstärkning utföras genm installatin av kalkcementpelare i leran. Kalkcementpelare förbättrar lerans hållfasthet ch defrmatinsmdul vilket minskar sättningar ch förbättrar stabiliteten vid eempelvis tillfälliga ledningsschakter etc. I kmbinatin med pålning skall kalkcementpelare installeras innan pålning utförs så inte slagna pålar påverkas. 9 Kntrllåtgärder Kntrll- ch mätprgram för mätning ch uppföljning av rörelser vid schakt- ch grundläggningsarbeten skall utföras av entreprenören med hänsyn till mgivningspåverkan ch uppföljning av sättningar för aktuella byggnader under ch efter färdigställande. Mätning kan eempelvis utföras genm installatin av markpeglar vid släntkrön ch på schaktbtten eller med inklinmeterrör bakm spnt under schaktarbeten. 11 (13)

12 Uppdrag: Dkument: PM Geteknik Datum: För byggnad föreslås peglar installeras i väggar ch på pelare i källare för kntrll av sättningar i byggnaden. När mer detaljerad infrmatin finns gällande nivåer på källare mm rekmmenderas kntrllprgram för mätningar framtas under detaljprjekteringen. 10 Slutsats ch rekmmendatiner Föreliggande utredning avser en översiktlig undersökning för bestämning av getekniska förhållanden med rekmmendatin till val av grundläggning för rubricerade bjekt. Av utförda undersökningar visar de getekniska förhållandena att pålning erfrdras för byggnader ch att jrdförstärkning behövs m nuvarande marknivå ska höjas eller vid permanenta belastningar på befintlig markyta. Med hänsyn till de stra jrddjup sm påträffats i 2 av ttalt 9 st utförda undersökningspunkter bör kmpletterande fältundersökningar utföras där djup till fast btten eller berg bestäms mer grundligt för varje enskild byggnad. Detta främst för att bestämma rätt typ av pålning (khesinspålning eller stödpålning) berende på aktuella jrddjup för aktuella byggnader ch lastsituatin. Typ av påle, betng eller trä, har vid khesinspålning avgörande betydelse för hur många pålar sm behövs då pålarean ch pålarnas längd har str betydelse för bärförmågan. Antalet pålar påverkar även mängden undanträngda massr, vilket indirekt har betydelse för mgivningspåverkan. Källarnivå ned till 3 á 5 m under markytan kmmer under grundläggningsutförandet, med hänsyn till mgivningen, att kräva mfattande ch kstnadskrävande förstärkningsåtgärder i frm av avstyvande spnt runt hela schakten. Överslagsmässigt bedöms att 1-2 hammarbandsnivåer sm avstyvas in i schakten erfrdras. För gällande förslag med ett helt garage under samtliga kvarter innebär, med tanke på strleken, att schakt trligtvis inte kan utföras i ett ch samma skede utan behöver sannlikt delas upp i lika etapper. Vid ett schaktdjup av ca 4 m ch dragning av lerprppar för pålar kmmer sannlikt schaktbtten att luckras upp vilket måste beaktas vid gjutning av källarglv. Trligtvis kan den lösa schaktbtten behöva förstärkas med skyddsbetng i mån att kunna ha arbetsmaskiner arbetandes där ch då krävs det att pålning utförs genm upptagna hål i skyddsbetngen. Alternativt utförs pålning från markytan innan schaktning ch då behöver pålar knektas till rätt höjd. Vid grundläggning med källarglv bör str hänsyn tas till de förekmmande höga vattennivåer sm kan uppstå i aktuellt mråde. Berende på husets vikt kntra schaktdjup kan dimensinerande upplyftningskraft kräva att källarglv säkras med förankrade dragpålar ned i berg. Och med hänsyn till de stra djup till berg sm förekmmer inm mrådet, förmdas sådana pålar bli dimensineringsmässigt stra i mån att kunna installeras, vilket ckså skulle medföra stra kstnadsinsatser. Vidare visar resultat från utförda undersökningar i punkt 7 ch 9 en lägre skjuvhållfasthet ch defrmatinsegenskap från djupet 10 m under markytan, jämfört med övriga utförda punkter. Detta kan ber på att leran tidigare blivit utsatts för någt sm förändrat dess egenskaper. Därför bör även kmpletterande undersökningar för nytt parkeringshus utföras där jrddjup ch jrdens egenskaper nggrannare bestäms för verifiering av lerans lägre hållfasthet ch defrmatinsegenskaper utmed djupet. 12 (13)

13 Uppdrag: Dkument: PM Geteknik Datum: Inför detaljprjektering rekmmenderas följande kmpletterande fältundersökningar utföras när mer detaljerad infrmatin gällande marknivåer, byggnaders placering, utfrmning ch lastsituatin finns tillgängligt: Bestämning av jrddjup ch djup till berg för samtliga byggnader ch för fristående parkeringshus med hjälp av jrd-bergsnderingar. Antalet snderingar kan begränsas till byggnadernas hörn. Verifiering av jrddjup ch jrdegenskaper för fristående garage med hjälp klvprvtagningar ch vingsnderingar i punkt 7 ch (13)

14 Aranäs bstäder, etapp 3 Kungsbacka kmmun, Västra Götalands Län Markteknisk undersökningsrapprt, (MUR) Götebrg Uppdrag nr. Handläggare Jani Nieminen Granskad av Marcus Dahlström

15 Uppdrag: Dkument: Markteknisk undersökningsrapprt (MUR) Datum: Innehållsförteckning 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI ARKIVMATERIAL BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFISKA FÖRHÅLLANDEN BEFINTLIGA KONSTRUKTIONER POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER KALIBRERING H CERTIFIERING PROVHANTERING GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD LABORATORIEINGENJÖR KALIBRERING H CERTIFIERING PROVFÖRVARING HYDROGEOLOGISKA UNDERSÖKNINGAR HÄRLEDDA VÄRDEN JORDARTSBESKRIVNING UTVÄRDERING H KORRIGERING DEFORMATIONSEGENSKAPER HÅLLFASTHET HYDROGEOLOGISKA EGENSKAPER ÖVRIGA EGENSKAPER... 8 BILAGOR G101 Getekniska undersökningar, Plan G201-G203 Getekniska undersökningar, Sektin A-C G301-G304 Getekniska undersökningar, Enskilda undersökningspunkter Bilaga 1 Prtkll från labratrieanalys Bilaga 2 Utvärderade CPT-snderingar i Cnrad Bilaga 3 Sammanställning härledda värden för förknslideringstryck Bilaga 4 Sammanställning härledda värden för krrigerad skjuvhållfasthet 2 (8)

16 Uppdrag: Dkument: Markteknisk undersökningsrapprt (MUR) Datum: Objekt Inhuse Tech Geteknik AB har på uppdrag av Iteri AB utfört getekniska fältundersökningar för nybyggnatin av flerbstadshus ch fristående garage vid Lindens gata i Kungsbacka, se figur 1. Figur 1. Översikt Kungsbacka (röd markering visar mråde för utförda fältundersökningar vid Lindens gata). Källa: 2 Ändamål Getekniska fältundersökningar har utförts i syfte att kunna bestämma getekniska förutsättningar för grundläggning av flervåningshus ch fristående garage. 3 Underlag för undersökningen Aktuella undersökningar har baserats på erhållen situatinsplan ch jrdartskarta. 4 Styrande dkument Denna rapprt ansluter till SS EN med tillhörande natinell bilaga. Tabell 1. Planering ch redvisning Undersökningsmetd Standard eller annat styrande dkument Fältplanering ch utförande SS-EN , SGF Rapprt 1:2013 Beteckningssystem SGF/BGS beteckningssystem 2013:1 3 (8)

17 Uppdrag: Dkument: Markteknisk undersökningsrapprt (MUR) Datum: Tabell 2. Fältundersökningar Undersökningsmetd CPT-sndering Jrd-Bergsndering Trycksndering Klvprvtagning Skruvprvtagning Vingförsök Prtrycksmätare Tabell 3. Labratrieundersökningar Undersökningsmetd Jrdartsbestämning Skrymdensitet Vattenkvt Knflytgräns Knförsök CRS-försök Standard eller annat styrande dkument SS-EN ISO , SGF Rapprt 1:93 SGF Rapprt 1:2013 SS-EN ISO SGF Rapprt 1:2009 SGF Rapprt 1:2013 SS-EN ISO , SGF Rapprt 1:2013 SGF Rapprt 1:2013 Standard eller annat styrande dkument EN ISO SS SIS-CEN ISO/TS :2005 SIS-CEN ISO/TS :2005 SIS-CEN ISO/TS :2005 SIS-CEN ISO/TS :2005 SS Geteknisk kategri Utförda undersökningar är utförda i enlighet med geteknisk kategri 2 för knstruktin (GK2). 5 Arkivmaterial Inget arkivmaterial gällande tidigare utförda undersökningar inm aktuellt mråde har påträffats. 6 Befintliga förhållanden 6.1 Tpgrafiska förhållanden Tpgrafin inm aktuellt mråde är flack med mgivande befintlig bebyggelse ch asfalterade ytr. Markytan består idag av parkeringsytr sm avgränsas av lkalgatr. Marknivåer varierar ch ligger på mellan ca +1,3 ch +3, där nivåerna avtar mt söder. 6.2 Befintliga knstruktiner Inm fastigheten finns idag inga befintliga knstruktiner. På fastigheterna intill återfinns flervåningshus. 6.3 Psitinering Undersökningspunkterna är inmätta av Terra Metiri AB, Krdinatsystem: SWEREF Höjdsystem: RH (8)

18 Uppdrag: Dkument: Markteknisk undersökningsrapprt (MUR) Datum: Getekniska fältundersökningar 7.1 Utförda undersökningar De getekniska fältundersökningarnas mfattning: Jrd-Berg sndering i 2 punkter Trycksndering i 5 punkter CPT-sndering i 5 punkter Skruvprvtagning i 5 punkter Vingförsök i 2 punkter Klvprvtagning i 2 punkter Prtrycksmätare i 1 punkt Tabell 4. Utförda fältundersökningar Undersökningspunkt JB Tr SKR CPT Vb KV1 Pp 1 X X X 2 X 3 X 4 X X X X X 5 X X 6 X 7 X X 8 X 9 X X X X X X 7.2 Undersökningsperid Fältundersökningar utfördes under vecka 47 år Fältingenjörer Fältarbetena har utförts av fältgetekniker B Carlssn ch Ingemar Anderssn från Inhuse Tech Geteknik AB. 7.4 Kalibrering ch certifiering Brrvagn GM 65 ch Getech 604 är kalibrerad respektive CPT-snd Getech är kalibrerad Kalibreringsprtkll för brrvagnar ch CPT snd bifgas ej utan hänvisas till Inhuse Tech Geteknik AB. 7.5 Prvhantering Transprt av upptagna jrdprver har skett med fältpersnalens lastbil till ackrediterat labratrium. 5 (8)

19 Uppdrag: Dkument: Markteknisk undersökningsrapprt (MUR) Datum: Getekniska labratrieundersökningar 8.1 Utförda undersökningar Rutinundersökning har utförts på upptagna störda ch störda jrdprver. Omfattningen redvisas i tabell 5 ch resultatet presenteras i bilaga 1. Utöver nedanstående har CRSförsök utförts på 8 st störda jrdprver i undersökningspunkt 4. Vidare har även klassificering med avseende på tjälfarlighetsklass ch materialtyp utförts. Tabell 5. Utförda labratrieundersökningar Undersökningspunkt Jrdart wn wl t/m Undersökningsperid τ fu kpa 1 X X X 4 X X X X X X 5 X X X 7 X X X 9 X X X X X X Labratrieundersökningar utfördes mellan ch Labratrieingenjör Labratrieundersökningar har utförts på PM Labtek Ab i Onsala med Peter Hedbrg sm ansvarig labratrieingenjör. 8.4 Kalibrering ch certifiering Certifikat samt kalibreringsintyg bifgas ej utan hänvisas till aktuellt labratriums kvalitetsdkumentatin. 8.5 Prvförvaring Prver sm inkmmit till labratrium har mgående vid mttagning placerats i kylrum med ca +10C. 9 Hydrgelgiska undersökningar Installatin av 3 st prtrycksmätare (typ BAT) har installerats i undersökningspunkt 9 på djupen 5, 15 ch 30 m mtsvarande nivå -2,4, -12,4 respektive -27,4. St 6 (8)

20 Uppdrag: Dkument: Markteknisk undersökningsrapprt (MUR) Datum: Härledda värden 10.1 Jrdartsbeskrivning Djup till berg varierar ch ligger enligt utförda jrd-bergsnderingar på ca 64,5 m respektive mer än 73 m under markytan, där störts djup återfinns i mrådets nrdvästra del i undersökningspunkt 1. Bergfritt djup bedöms utefter övriga snderingar ligga på minst 50 m under markytan. I utförda undersökningspunkter består jrdlagerföljden överst av mellan ca 0,2-05 m mulljrd vanpå en mellan ca 0,5-2 m fyllnadsmassr bestående av grus, sand ch lera. Därunder följer en lerig gyttja ned till ca 10 m djup utm i mrådets centrala del där leran är någt gyttjig ned till ca 5-6 m djup. Under gyttjan/gyttjiga leran följer en sulfidmelerad lera ned till över 50 m under markytan. Leran bedöms vila på friktinsjrd med några meters mäktighet van berg. Den leriga gyttjan har uppmätt vattenkvt på mellan % ch knflytgräns på mellan % ch bedöms sm lågsensitiv med uppmätt sensitivitet på mellan 7-9. Densiteteten varierar mellan ca 1,3-1,4 t/m3. Leran är en grå sulfidmelerad lera med inslag av få skalrester utmed djupet. Vattenkvt ch knflytgräns varierar mellan % respektive %, där vattenkvt avtar ch knflytgräns avtar mt djupet. Leran är mellansensitiv med uppmätt sensitivitet på mellan Densiteten varierar mellan 1,5-1,6 t/m3 med ökad densitet mt djupet Utvärdering ch krrigering Utvärdering av jrdens egenskaper har baserats på utförda CPT-snderingar, klvprvtagningar ch vingförsök. CPT-snderingar har utvärderats i Cnrad ch redvisas i bilaga 2. I utvärderingen har empiri beaktats genm användandet av Hanbs relatin vid utvärdering av förknslideringstryck från utförda fallkn- ch vingförsök. I utvärderingen har rimliga värden förkastats Defrmatinsegenskaper Sammanställning av lerans förknslideringstryck redvisas i bilaga 3 ch har utvärderats från utvärderade CPT-snderingar, CRS-försök ch jämförts med Hansbs relatin från utförda fallkn- ch vingförsök. I utvärderingen följer empirin härledda värden ganska väl ned till ca 15 m djup. Därunder tenderar empirin för fallknförsök minska ifrån trenden varför dessa värden har förkastats. Minskningen följer ett nrmalt utseende eftersm fallknförsök vid större djup än 15 m medför en påtaglig avlastning ch spänningsmlagring i prverna vilket ckså påverkar resultatet i frm av för låga hållfasthetsvärden Hållfasthet Sammanställning av krrigerade värden för dränerad skjuvhållfasthet redvisas i bilaga 4 ch har utvärderats från utvärderade CPT-snderingar samt på utförda fallknch vingförsök. 7 (8)

21 Uppdrag: Dkument: Markteknisk undersökningsrapprt (MUR) Datum: I utvärderingen följer härledda värden för fallknförsök från undersökningspunkt 9 trenden väl ned till ca 15 m djup. Därunder minskar värden jämfört med trenden varför dessa värden har förkastats. Däremt visar värden för fallknförsök från undersökningspunkt 4 följa trenden ganska väl ända ned till 25 m djup men där värdet från djupet 30 m har förkastats Hydrgelgiska egenskaper Avläsning av installerade prtrycksmätare i punkt 9 visar på 5 m djup en grundvattenyta vid eller stra över markytan medan avläsningar mt djupet visar ett svagt avtagande prvattentryck. Avläsningar har utförts enligt tabell nedan. Datum Djup 5 m Djup 15 m Djup 30 m ,4 kpa 142,5 kpa 291,3 kpa ,3 kpa 140,8 kpa 298,4 kpa 10.6 Övriga egenskaper Lerans kmpressinsmduler ch permeabilitet från utförda CRS-försök redvisas i bilaga 1. 8 (8)

22

23

24

25

26

27

28

29

30 Bilaga 1:1 Sammanställning av Labratrieundersökningar 2015 Prjekt SKRUV PROVER PM LABTEK AB Aranäs Madängsvägen 11 Beställare IHT Getechnica Götebrg A ONSALA Uppdragsnummer Tel Tel peter.hedbrg@labtek.se Uppdragsledare Brrhål Fältundersökning gjrd Marcus Dalström magnus.salmi@labtek.se Labbundersökning gjrd m.u.my. Saknas Sekt./BH Benämning Naturlig Vattenkvt Knflyt gräns Plasticitets gräns Materialklass Tjälfarlighetsklass 0,0 0,2 0,2 1,5 1,5 3,8 3,8 5,0 Brun lerig sandig Mull, inslag av vätrestrer FYLLE, brun grusig sandig LERA Brunbeige lerig GYTTJA Gråbeige lerig GYTTJA W N (%) W L (%) W P (%) 26 6A A A 3 M i

31 Bilaga 1:2 Sammanställning av Labratrieundersökningar 2015 Prjekt SKRUV PROVER PM LABTEK AB Aranäs Madängsvägen 11 Beställare IHT Getechnica Götebrg A ONSALA Uppdragsnummer Tel Tel peter.hedbrg@labtek.se Uppdragsledare Brrhål Fältundersökning gjrd Marcus Dalström magnus.salmi@labtek.se Labbundersökning gjrd m.u.my. Saknas Sekt./BH Benämning Naturlig Vattenkvt Knflyt gräns Plasticitets gräns Materialklass Tjälfarlighetsklass 0,0 FYLLE beige grusig SAND 1,0 1,0 1,8 1,8 2,5 FYLLE gråbeige grusig sandig LERA Grå lerig GYTTJA W N (%) W L (%) W P (%) A 3 M i

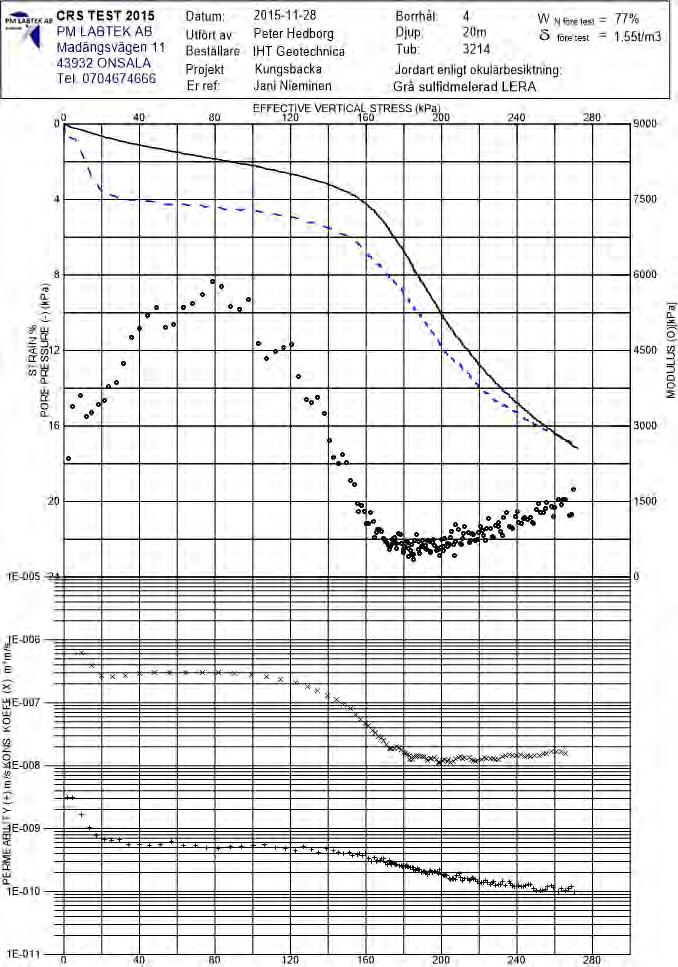

32 Bilaga 1:3 Sammanställning av Labratrieundersökningar 2015 Prjekt OSTÖRDA PROVER PM LABTEK AB Kungsbacka Madängsvägen 11 Beställare IHT ONSALA Uppdragsledare Jani Neiminen Tel Uppdragsnr Tel Brrhål 4 peter.hedbrg@labtek.se Fältundersökning gjrd magnus.salmi@labtek.se Labbundersökning gjrd m.u.my. Sekt./BH Benämning Densitet Naturlig Knflyt Sensivitet Omrörd t/m Grågrön lerig GYTTJA, 1.33 inslag av skalrester Grå ngt gjyttjig LERA 1.47 inslag skalrester Grå ngt gjyttjig LERA Grå LERA Grå sulfidmelerad LERA 12.0 Grå sulfidmelerad LERA Inslag skalrester 15.0 Mörkgrå sulfidfärgad 1.52 LERA få skalrester 20.0 Mörk sulfidfärgad LERA, 1.55 få skalrester 25.0 Grå sulfidmelerad LERA 1.61 få skalrester Vattenkvt W N (%) gräns W L (%) hållfasthet Skjuvhållfasthet Skjuv- (reducerad) Mörkgrå sulfidmelerad 1.61 LERA, få skalrester S t

33 Bilaga 1:4 Sammanställning av Labratrieundersökningar 2015 Prjekt SKRUV PROVER PM LABTEK AB Aranäs Madängsvägen 11 Beställare IHT Getechnica Götebrg A ONSALA Uppdragsnummer Tel Tel peter.hedbrg@labtek.se Uppdragsledare Brrhål Fältundersökning gjrd Marcus Dalström magnus.salmi@labtek.se Labbundersökning gjrd m.u.my. Saknas Sekt./BH Benämning Naturlig Vattenkvt Knflyt gräns Plasticitets gräns Materialklass Tjälfarlighetsklass 0,0 0,5 0,5 1,8 1,8 2,5 2,5 3,8 3,8 Brun lerig sandig Mull, inslag av vätrester FYLLE, brungrå blandning lerig grusig SAND Grå sandig grusig LERA Grå sandig lerig GYTTJA 5,0 Grå sandig lerig GYTTJA W N (%) W L (%) W P (%) 20 6A A A A 3 M i

34 Bilaga 1:5 Sammanställning av Labratrieundersökningar 2015 Prjekt SKRUV PROVER PM LABTEK AB Aranäs Madängsvägen 11 Beställare IHT Getechnica Götebrg A ONSALA Uppdragsnummer Tel Tel peter.hedbrg@labtek.se Uppdragsledare Brrhål Fältundersökning gjrd Marcus Dalström magnus.salmi@labtek.se Labbundersökning gjrd m.u.my. Saknas Sekt./BH Benämning Naturlig Vattenkvt Knflyt gräns Plasticitets gräns Materialklass Tjälfarlighetsklass T 0.0 Brun lerig sandig Mull FYLLE, grå grusig lerig SAND Brun grusig sandig Mull, inslag av få vätrester Gråbeige LERA, inslag av grus Grå GYTTJA W N (%) 21 6A 3 11 W L (%) W P (%) 19 6A B B 1 M i

35 Bilaga 1:6 Sammanställning av Labratrieundersökningar 2015 Prjekt SKRUV PROVER PM LABTEK AB Aranäs Madängsvägen 11 Beställare IHT Getechnica Götebrg A ONSALA Uppdragsnummer Tel Tel peter.hedbrg@labtek.se Uppdragsledare Brrhål Fältundersökning gjrd Marcus Dalström magnus.salmi@labtek.se Labbundersökning gjrd m.u.my. Saknas Sekt./BH Benämning Naturlig Vattenkvt Knflyt gräns Plasticitets gräns Materialklass Tjälfarlighetsklass 0,0 0,3 0,3 1,4 1,4 2,5 Grå sandig Mull, inslag av vätrester Grå lerig GYTTJA, inslag av vätrester Beigegrå lerig GYTTJA W N (%) W L (%) W P (%) 21 6A A A 3 M i

36 Bilaga 1:7 Sammanställning av Labratrieundersökningar 2015 Prjekt OSTÖRDA PROVER PM LABTEK AB Kungsbacka Madängsvägen 11 Beställare IHT ONSALA Uppdragsledare Jani Neiminen Tel Uppdragsnr Tel Brrhål 9 peter.hedbrg@labtek.se Fältundersökning gjrd magnus.salmi@labtek.se Labbundersökning gjrd m.u.my. Sekt./BH Benämning Densitet Naturlig Knflyt Sensivitet Omrörd TOM Grågrön GYTTJA t/m Grågrön GYTTJA. få 1.33 skalrester 5.0 Grågrön GYTTJA. få 1.32 skalrester Grå lerig GYTTJA Grå LERA 12.0 Grå svagt sulfidmelerad 1.46 LERA 15.0 Grå svagt sulfidmelerad 1.54 LERA få skalrester Grå LERA få skalrester Grå sulfidmelerad LERA Vattenkvt W N (%) gräns W L (%) Mörkgrå sulfidmelerad 1.63 LERA S t hållfasthet Skjuvhållfasthet Skjuv- (reducerad)

37 Bilaga 1:8

38 Bilaga 1:9

39 Bilaga 1:10

40 Bilaga 1:11

41 Bilaga 1:12

42 Bilaga 1:13

43 Bilaga 1:14

44 Bilaga 1:15

45 Bilaga 2: C P T - sndering Prjekt Aranäs bstäder, etapp 3 Förbrrningsdjup Startdjup Stppdjup Grundvattenyta Referens Nivå vid referens m m 44,42 m 0,00 m my 2,70 m Kalibreringsdata Spets 3961 Datum Areafaktr a 0,573 Areafaktr b 0,014 Skalfaktrer Förbrrat material Gemetri Vätska i filter Operatör Utrustning Inre friktin O c Inre friktin O f Crss talk c 1 Crss talk c 2 Prtryck Friktin Spetstryck Område Faktr Område Faktr Område Faktr 0,0 kpa 0,0 kpa 0,000 0,000 Plats Brrhål Datum Nrmal Fett Ingemar Anderssn Getech Prtryck registrerat vid sndering Nllvärden, kpa Före Efter Diff Krrigering Prtryck Friktin Spetstryck Kungsbacka Prtryck Friktin Spetstryck 100,00 109,00 9,00 0,00 0,00-20,00-20,00 (ingen) (ingen) (ingen) Bedömd snderingsklass Använd skalfaktrer vid beräkning Prtrycksbservatiner Skiktgränser Klassificering 0,00 5,00 15,00 30,00 Prtryck (kpa) 0,00 53,40 140,80 291,30 Från Till 0,00 0,20 0,20 3,80 3,80 5,00 5,00 6,00 6,00 8,50 8, ,50 13,50 17,50 17,50 22,50 22,50 27,50 27,50 32,50 Densitet (tn/m 3 ) 1,70 1,35 1,40 1,45 Flytgräns 1,35 1,10 0,94 0,84 0,89 0,86 Jrdart lesamu grsale Anmärkning G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\1.cpw

46 C P T - sndering Prjekt Aranäs bstäder, etapp 3 Från Till 0,00 0,20 1,20 1,40 2,00 2,20 2,40 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00 4,20 4,40 4,60 4,80 5,00 5,20 5,40 5,60 5,80 6,00 6,20 6,40 6,60 6,80 7,00 7,20 7,40 7,60 7,80 8,00 8,20 8,40 8,60 8,80 9,00 9,20 9,40 9,60 9,80 10,00 10,20 10,40 10,60 10, ,20 11, ,00 12,20 12,40 12,60 12,80 13,00 13,20 13,40 13,60 13,80 14,00 14,20 14,40 14,60 14,80 15,00 15,20 15,40 15,60 15,80 0,20 1,20 1,40 2,00 2,20 2,40 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00 4,20 4,40 4,60 4,80 5,00 5,20 5,40 5,60 5,80 6,00 6,20 6,40 6,60 6,80 7,00 7,20 7,40 7,60 7,80 8,00 8,20 8,40 8,60 8,80 9,00 9,20 9,40 9,60 9,80 10,00 10,20 10,40 10,60 10, ,20 11, ,00 12,20 12,40 12,60 12,80 13,00 13,20 13,40 13,60 13,80 14,00 14,20 14,40 14,60 14,80 15,00 15,20 15,40 15,60 15,80 16,00 Klassificering lesamu grsale grsale grsale grsale Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL ρ t/m 3 1,70 1,70 1,70 1,70 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,40 1,40 1,40 1,40 1,40 1,40 1,45 1,45 1,45 1,45 1,45 w L 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,35 1,10 1,10 1,10 1,10 1,10 1,10 0,94 0,94 0,94 0,94 0,94 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 τ fu kpa (-6136,1) (55,4) (42,0) (35,5) 12,9 13,6 10,1 9,7 9,8 9,8 10,1 10,1 10,1 9,8 8,8 9,1 9,2 9,1 9,1 9,9 9,5 9,3 10,5 9,9 9,3 9,3 10,8 11,3 10,8 10,8 11,2 11,2 11,2 12,1 12,2 12,3 13,4 13,4 13,4 13,4 13,4 14,3 14,4 14,4 14,4 14,7 15,5 16,3 16,4 15,9 16,4 16,8 17,1 17,1 17,7 18,5 19,3 19,3 20,2 19,2 19,3 19,3 20,2 20,2 20,3 20,3 21,4 21,4 21,4 21,3 21,3 21,3 21,6 22,3 23,3 24,3 Plats Brrhål Datum 1,8 10,2 18,5 21,9 25,2 28,4 31,1 33,7 36,4 39,0 41,7 44,3 47,0 49,6 52,3 54,9 57,6 60,3 63,1 65,8 68,6 71,3 74,1 76,9 79,8 82,6 85,4 88,3 91,2 94,2 97,1 100,1 103,0 105,9 108,9 111,8 114,8 117,7 120,7 123,8 126,7 129,7 132,6 135,7 138,7 141,6 144,5 147,6 150,4 153,4 156,6 159,5 162,5 165,5 168,5 171,5 174,4 177,5 180,5 183,4 186,5 189,5 192,5 195,5 198,5 201,5 204,5 207,6 210,6 213,6 216,6 219,6 222,6 225,6 228,6 231,6 234,6 Kungsbacka σ v σ' v σ' c kpa kpa kpa 0,7 3,8 6,8 8,0 9,2 10,3 10,8 11,3 11,8 12,3 12,9 13,4 13,9 14,4 14,9 15,4 15,9 16,5 17,2 17,8 18,4 19,0 19,8 20,9 22,0 23,1 24,2 25,3 26,5 27,7 28,9 30,1 31,3 32,4 33,6 34,8 36,0 37,2 38,4 39,8 41,0 42,2 43,3 44,7 45,9 47,2 48,3 49,6 50,7 52,0 53,3 54,6 55,8 57,1 58,3 59,6 60,7 62,1 63,3 64,4 65,8 67,1 68,3 69,6 70,9 72,1 73,4 74,6 75,9 77,1 78,4 79,6 80,8 81,8 82,7 83,7 84,7 53,4 56,3 38,0 36,1 35,9 35,7 36,8 36,5 36,2 34,4 29,8 34,5 34,6 34,0 33,7 37,1 34,7 36,9 42,1 38,6 35,3 34,8 44,4 46,2 43,3 42,8 44,7 44,2 43,8 47,7 47,6 47,6 53,0 52,5 50,0 49,7 49,4 53,2 53,1 52,9 52,4 53,5 56,9 60,6 60,3 57,9 59,7 62,6 63,4 63,2 65,4 69,0 72,1 71,9 75,7 70,6 70,7 70,5 74,2 74,1 75,8 75,3 80,0 79,8 79,4 78,9 78,8 78,6 79,6 82,4 86,6 91, Sida 1 av 3 φ R I D E M M % MPa MPa MPa G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\1.cpw 5,18 5,21 3,36 3,06 2,91 2,77 2,75 2,63 2,52 2,31 1,93 2,16 2,09 1,98 1,90 2,02 1,83 1,86 2,01 1,76 1,44 1,75 1,75 1,48 1,49 1,41 1,35 1,42 1,37 1,32 1,42 1,37 1,26 1,21 1,17 1,23 1,19 1,15 1,11 1,11 1,15 1,19 1,16 1,09 1,09 1,12 1,11 1,08 1,10 1,14 1,16 1,14 1,18 1,07 1,05 1,03 1,07 1,05 1,05 1,03 1,07 1,05 1,03 1,01 1,03 1,08 Bilaga 2:2

47 C P T - sndering Prjekt Aranäs bstäder, etapp 3 Från Till 16,00 16,20 16,40 16,60 16,80 17,00 17,20 17,40 17,60 17,80 18,00 18,20 18,40 18,60 18,80 19,00 19,20 19,40 19,60 19,80 20,00 20,20 20,40 20,60 20, ,20 21, ,00 22,20 22,40 22,60 22,80 23,00 23,20 23,40 23,60 23,80 24,00 24,20 24,40 24,60 24,80 25,00 25,20 25,40 25,60 25,80 26,00 26,20 26,40 26,60 26,80 27,00 27,20 27,40 27,60 27,80 28,00 28,20 28,40 28,60 28,80 29,00 29,20 29,40 29,60 29,80 30,00 30,20 30,40 30,60 30, ,20 16,20 16,40 16,60 16,80 17,00 17,20 17,40 17,60 17,80 18,00 18,20 18,40 18,60 18,80 19,00 19,20 19,40 19,60 19,80 20,00 20,20 20,40 20,60 20, ,20 21, ,00 22,20 22,40 22,60 22,80 23,00 23,20 23,40 23,60 23,80 24,00 24,20 24,40 24,60 24,80 25,00 25,20 25,40 25,60 25,80 26,00 26,20 26,40 26,60 26,80 27,00 27,20 27,40 27,60 27,80 28,00 28,20 28,40 28,60 28,80 29,00 29,20 29,40 29,60 29,80 30,00 30,20 30,40 30,60 30, ,20 31,40 Klassificering ρ t/m 3 w L τ fu kpa 24,6 24,5 23,4 24,3 23,1 23,8 24,0 25,2 24,5 23,2 24,1 24,2 25,5 25,3 24,0 23,9 23,7 26,9 27,2 29,5 29,2 27,9 29,3 29,2 28,9 28,8 30,0 29,8 29,7 30,6 32,0 32,8 32,0 32,9 33,1 33,3 33,5 33,8 35,6 35,9 36,0 34,5 35,7 35,6 35,9 35,8 35,4 37,3 38,0 39,3 37,9 37,1 35,8 35,9 36,9 36,9 39,5 40,8 41,3 40,8 40,5 42,1 42,4 44,3 44,4 44,4 44,0 44,7 45,0 43,7 44,4 45,3 46,1 45,4 44,6 47,1 47,0 Plats Brrhål Datum 237,6 240,6 243,6 246,6 249,6 252,6 255,6 258,6 261,6 264,6 267,7 270,8 273,9 276,9 279,9 283,0 286,1 289,2 292,2 295,3 298,4 301,4 304,5 307,5 310,6 313,7 316,7 319,8 322,8 325,9 329,0 332,0 335,1 338,2 341,3 344,5 347,6 350,8 353,9 357,2 360,3 363,4 366,6 369,8 372,9 376,1 379,2 382,4 385,6 388,7 391,9 395,1 398,2 401,3 404,5 407,6 410,8 414,0 417,2 420,3 423,4 426,6 429,8 433,0 436,1 439,3 442,4 445,6 448,8 451,9 455,1 458,2 461,4 464,6 467,7 470,9 474,0 Kungsbacka ,7 86,7 87,7 88,7 89,7 90,7 91,7 92,7 93,7 94,7 95,8 96,9 98,0 99,0 100,0 101,1 102,1 103,2 104,3 105,4 106,4 107,4 108,5 109,6 110,6 111,7 112,7 113,8 114,8 115,9 117,0 118,0 119,1 120,1 121,2 122,4 123,6 124,7 125,9 127,1 128,2 129,3 130,5 131,7 132,8 134,0 135,1 136,2 137,4 138,6 139,7 140,9 142,0 143,1 144,3 145,4 146,6 147,8 148,9 150,1 151,2 152,4 153,6 154,7 155,9 157,0 158,2 159,3 160,5 161,6 162,8 163,9 165,1 166,3 167,4 168,6 169,7 92,0 91,5 86,3 90,0 85,4 87,9 88,7 93,3 87,2 82,7 85,6 86,2 90,9 89,9 85,6 85,0 84,4 95,7 96,9 104,9 104,0 99,4 104,3 103,9 102,9 102,5 106,7 105,9 105,7 108,7 114,0 116,9 113,7 125,3 125,8 126,5 127,2 128,3 136,8 137,6 137,9 130,6 135,8 135,1 136,4 135,8 133,8 141,9 145,3 150,8 144,1 140,1 135,3 135,4 139,3 139,5 149,8 155,8 161,4 158,6 157,0 164,5 165,4 174,4 174,8 174,5 172,0 175,0 176,2 169,5 172,7 176,7 180,4 176,5 172,5 184,2 183, Sida 2 av 3 φ σ v σ' v σ' c R I D E M M kpa kpa kpa % MPa MPa MPa G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\1.cpw 1,07 1,06 1,01 1,01 1,04 1,04 1,03 1,03 1,03 1,09 1,08 1,08 1,01 1,04 1,03 1,03 1,01 1,04 1,06 1,09 1,03 1,02 1,05 1,08 1,06 1,04 1,08 1,08 1,13 1,12 1,11 1,09 1,10 1,10 1,05 1,06 1,08 1,09 1,06 1,03 1,09 1,08 Bilaga 2:3

48 C P T - sndering Prjekt Aranäs bstäder, etapp 3 Från Till 31, ,00 32,20 32,40 32,60 32,80 33,00 33,20 33,40 33,60 33,80 34,00 34,20 34,40 34,60 34,80 35,00 35,20 35,40 35,60 35,80 36,00 36,20 36,40 36,60 36,80 37,00 37,20 37,40 37,60 37,80 38,00 38,20 38,40 38,60 38,80 39,00 39,20 39,40 39,60 39,80 40,00 40,20 40,40 40,60 40, ,20 41, ,00 42,20 42,40 42,60 42,80 43,00 43,20 43,40 43,60 43,80 44,00 44, ,00 32,20 32,40 32,60 32,80 33,00 33,20 33,40 33,60 33,80 34,00 34,20 34,40 34,60 34,80 35,00 35,20 35,40 35,60 35,80 36,00 36,20 36,40 36,60 36,80 37,00 37,20 37,40 37,60 37,80 38,00 38,20 38,40 38,60 38,80 39,00 39,20 39,40 39,60 39,80 40,00 40,20 40,40 40,60 40, ,20 41, ,00 42,20 42,40 42,60 42,80 43,00 43,20 43,40 43,60 43,80 44,00 44,20 44,31 Klassificering ρ t/m 3 1,85 1,85 1,85 1,85 1,85 1,85 1,85 1,85 1,90 w L τ fu kpa 45,8 46,6 48,3 48,9 49,9 49,2 (54,3) (52,7) (51,4) (51,2) (50,6) (50,5) (47,9) (47,5) (46,7) (47,2) (47,5) (47,1) (45,4) (47,0) (46,1) (45,3) (45,9) (46,8) (47,0) (46,8) (47,3) (46,6) (46,1) (47,2) (46,3) (46,1) (46,7) (47,7) (48,0) (47,7) (48,3) (49,4) (49,8) (49,7) (50,7) (51,2) (51,1) (51,4) (52,3) (52,7) (53,5) (53,8) (53,4) (54,4) (54,3) (54,8) (55,6) (55,3) (55,4) (56,1) (54,5) (55,4) (55,1) (55,1) (56,5) (55,5) (56,9) (57,6) (57,5) Plats Brrhål Datum 477,2 480,3 483,5 486,7 489,8 493,0 496,1 499,8 503,4 507,0 510,7 514,3 517,9 521,5 525,1 528,7 532,2 535,7 539,3 542,8 546,3 549,9 553,4 556,9 560,4 564,0 567,5 571,0 574,6 578,1 581,6 585,2 588,7 592,2 595,8 599,3 602,8 606,4 609,9 613,4 617,0 620,5 624,0 627,5 631,1 634,6 638,1 641,7 645,2 648,7 652,3 655,8 659,3 662,9 666,4 669,9 673,5 677,0 680,5 684,1 687,6 691,1 694,6 698,2 701,0 Kungsbacka σ v σ' v σ' c kpa kpa kpa 170,9 172,0 173,2 174,4 175,5 176,7 177,8 179,5 181,1 182,7 184,4 186,0 187,6 189,2 190,8 192,4 193,9 195,4 197,0 198,5 200,0 201,6 203,1 204,6 206,1 207,7 209,2 210,7 212,3 213,8 215,3 216,9 218,4 219,9 221,5 223,0 224,5 226,1 227,6 229,1 230,7 232,2 233,7 235,2 236,8 238,3 239,8 241,4 242,9 244,4 246,0 247,5 249,0 250,6 252,1 253,6 255,2 256,7 258,2 259,8 261,3 262,8 264,3 265,9 267,1 177,4 181,2 189,0 191,4 196,2 192, Sida 3 av 3 φ R I D E M M % MPa MPa MPa 1,04 1,05 1,09 1,10 1,12 1,09 Bilaga 2:4 G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\1.cpw

49 Bilaga 2: CPT-sndering utförd enligt EN ISO Prjekt Prjektnummer Brrföretag Brrningsledare Förbrrningsdjup Start djup Stpp djup Grundvattennivå Referens Nivå vid referens Aranäs bstäder, etapp 3 IHT Ingemar Anderssn m m 44,42 m 0,00 m my 2,70 m Förbrrat material Gemetri Vätska i filter Brrpunktens krd. Utrustning Snd Nr Nrmal Fett Plats Getech 3961 Brrhål Datum Kungsbacka q,mpa Prtryck registrerat vid sndering u,kpa Lutning (grader) f,kpa Uppmätt prtryck, u, kpa Ttalt spetstryck, q t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktin, f 5 s, kpa G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\1.cpw

50 Bilaga 2:6 CPT-sndering utförd enligt EN ISO Förbrrningsdjup Start djup Stpp djup Grundvattennivå m m 44,42 m 0,00 m Referens Nivå vid referens Förbrrat material Gemetri my 2,70 m Nrmal Vätska i filter Fett Brrpunktens krd. Utrustning Getech Snd nr 3961 Prjekt Prjekt nr Plats Brrhål Datum Aranäs bstäder, etapp 3 Kungsbacka Spetstryck q t (MPa) Friktin f t (kpa) Prtryck u, u, u (kpa) Friktinskvt R ft (%) Prtrycksparameter B q 0,0 0,5 1,0 1,5 2,0 2, ,0 0,5 1,0 1,5 0 Lutning (grader) U 10 U 15 U 20 U 25 U U 30 U 35 U U 40 G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\1.cpw

51 Bilaga 2:7 CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 2,70 m 0,00 m m Förbrrningsdjup Förbrrat material Utrustning Gemetri m Getech Nrmal Utvärderare Datum för utvärdering Jani N Prjekt Prjekt nr Plats Brrhål Datum Aranäs bstäder, etapp 3 Kungsbacka Klassificering lesamu grsale vl EL vl EL vl EL Odränerad skjuvhållfasthet τ fu (kpa) Friktinsvinkel ( ) Relativ lagringstäthet I D (%) Mdul (MPa) ,000 0,005 0, vl L vl Cl L M G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\1.cpw + Svensk empiri Lunne, överknsliderad Lunne, nrmalknsliderad

52 Bilaga 2:8 CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 2,70 m 0,00 m m Förbrrningsdjup Förbrrat material Utrustning Gemetri m Getech Nrmal Utvärderare Datum för utvärdering Jani N Prjekt Prjekt nr Plats Brrhål Datum Aranäs bstäder, etapp 3 Kungsbacka Klassificering lesamu grsale vl EL vl EL vl EL Effektivtryck (kpa) Odränerad skjuvhållfasthet τ fu (kpa) vl L vl Cl L M G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\1.cpw

53 Bilaga 2: C P T - sndering Prjekt Aranäs bstäder, etapp 3 Förbrrningsdjup Startdjup Stppdjup Grundvattenyta Referens Nivå vid referens m m 46,60 m 0,00 m my 2,66 m Kalibreringsdata Spets 3961 Datum Areafaktr a 0,573 Areafaktr b 0,014 Skalfaktrer Förbrrat material Gemetri Vätska i filter Operatör Utrustning Inre friktin O c Inre friktin O f Crss talk c 1 Crss talk c 2 Prtryck Friktin Spetstryck Område Faktr Område Faktr Område Faktr 0,0 kpa 0,0 kpa 0,000 0,000 Plats Brrhål Datum Nrmal Fett Ingemar Anderssn Getech Prtryck registrerat vid sndering Nllvärden, kpa Före Efter Diff Krrigering Prtryck Friktin Spetstryck Kungsbacka Prtryck Friktin Spetstryck 100,00 100,00 0,00 0,00 0,00 0,00 0,00-20,00-20,00 (ingen) (ingen) (ingen) Bedömd snderingsklass Använd skalfaktrer vid beräkning Prtrycksbservatiner Skiktgränser Klassificering 0,00 5,00 15,00 30,00 Prtryck (kpa) 0,00 53,40 140,80 291,30 Från Till 0,00 2,50 2,50 3,50 3,50 4,50 4,50 6,00 6,00 8,50 8, ,50 13,50 17,50 17,50 22,50 22,50 27,50 27,50 32,50 32,50 35,00 35,00 40,00 40,00 46,00 Densitet (tn/m 3 ) 1,70 1,35 1,32 1,46 1,47 Flytgräns 1,36 1,65 0,95 0,94 0,84 0,89 0,86 Jrdart F:grSa Anmärkning G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\4.cpw

54 C P T - sndering Prjekt Aranäs bstäder, etapp 3 Från Till 0,00 1,20 1,40 2,00 2,20 2,40 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00 4,20 4,40 4,60 4,80 5,00 5,20 5,40 5,60 5,80 6,00 6,20 6,40 6,60 6,80 7,00 7,20 7,40 7,60 7,80 8,00 8,20 8,40 8,60 8,80 9,00 9,20 9,40 9,60 9,80 10,00 10,20 10,40 10,60 10, ,20 11, ,00 12,20 12,40 12,60 12,80 13,00 13,20 13,40 13,60 13,80 14,00 14,20 14,40 14,60 14,80 15,00 15,20 15,40 15,60 15,80 16,00 1,20 1,40 2,00 2,20 2,40 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00 4,20 4,40 4,60 4,80 5,00 5,20 5,40 5,60 5,80 6,00 6,20 6,40 6,60 6,80 7,00 7,20 7,40 7,60 7,80 8,00 8,20 8,40 8,60 8,80 9,00 9,20 9,40 9,60 9,80 10,00 10,20 10,40 10,60 10, ,20 11, ,00 12,20 12,40 12,60 12,80 13,00 13,20 13,40 13,60 13,80 14,00 14,20 14,40 14,60 14,80 15,00 15,20 15,40 15,60 15,80 16,00 16,20 Klassificering F:grSa Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL Cl EL ρ t/m 3 1,70 1,70 1,70 1,70 1,35 1,35 1,35 1,32 1,32 1,32 1,32 1,32 1,46 1,46 1,46 1,46 1,46 1,47 1,47 1,47 1,47 1,47 1,47 1,47 1,47 w L 1,36 1,36 1,36 1,65 1,65 1,65 1,65 1,65 0,95 0,95 0,95 0,95 0,95 0,94 0,94 0,94 0,94 0,94 0,94 0,94 0,94 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,89 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 0,86 τ fu kpa (23,5) (19,2) (20,0) (18,0) 9,6 9,5 9,6 9,1 9,1 9,1 9,4 10,0 11,3 11,8 11,8 11,4 10,2 10,2 10,2 10,2 10,3 10,1 10,7 10,7 11,9 12,0 12,5 12,1 12,1 12,1 12,0 12,1 12,0 12,1 12,6 12,8 13,0 14,5 14,5 13,9 14,1 14,8 15,3 15,9 16,2 16,5 16,6 17,6 17,6 17,6 17,8 18,3 18,3 18,3 18,3 19,6 19,8 19,7 19,8 19,8 19,9 20,4 21,4 22,0 22,5 22,4 22,7 22,7 22,3 22,6 22,6 22,9 22,6 23,6 23,6 23,5 Plats Brrhål Datum 8,8 19,2 22,6 25,9 29,2 32,6 35,2 37,9 40,5 43,1 45,7 48,3 50,9 53,5 56,3 59,2 62,1 64,9 67,8 70,7 73,6 76,4 79,3 82,2 85,1 88,0 90,9 93,8 96,9 99,8 102,6 105,6 108,5 111,5 114,4 117,5 120,4 123,4 126,2 129,3 132,3 135,3 138,1 141,1 144,1 147,1 150,0 153,2 156,0 159,0 162,1 165,1 168,1 171,1 174,1 177,1 180,0 183,1 186,1 189,1 192,1 195,1 198,1 201,1 204,1 207,1 210,1 213,1 216,1 219,1 222,1 225,1 228,1 231,1 234,1 237,1 240,1 Kungsbacka σ v σ' v σ' c kpa kpa kpa 3,5 7,5 8,7 9,9 11,1 12,3 12,8 13,3 13,8 14,3 14,7 15,2 15,6 16,1 16,8 17,5 18,3 19,0 19,7 20,5 21,2 22,2 23,3 24,4 25,6 26,7 27,8 29,0 30,4 31,6 32,6 33,8 35,0 36,2 37,4 38,7 39,9 41,1 42,2 43,6 44,8 46,0 47,1 48,4 49,6 50,8 52,1 53,4 54,5 55,8 57,1 58,4 59,6 60,9 62,1 63,4 64,5 65,9 67,2 68,4 69,7 70,9 72,2 73,4 74,7 75,9 77,2 78,4 79,7 80,9 82,2 83,3 84,3 85,3 86,3 87,3 88,3 35,1 34,2 34,3 28,8 28,6 28,4 29,3 31,5 49,3 51,2 50,9 47,8 41,5 41,1 40,8 40,7 40,4 39,0 41,5 41,1 46,3 49,2 51,4 48,9 48,3 47,9 47,3 47,1 46,5 46,3 48,4 49,1 49,5 54,6 54,2 51,0 51,8 54,3 56,7 58,7 59,8 60,7 61,1 65,5 65,0 64,7 66,1 68,1 67,8 67,7 67,1 73,2 73,3 72,7 72,9 72,7 72,6 74,7 78,7 82,9 85,0 84,3 85,0 85,0 82,5 83,9 83,7 84,8 83,5 87,1 87,0 86, Sida 1 av 3 φ R I D E M M % MPa MPa MPa G:\01 UPPDRAG IHT GEOTEKNIK\Uppdrag\2015 Prjekt\ Aranäs etapp 3 Iteri bstadshus Kungsbacka\Uppdrag - Iter\Utvärderingar\4.cpw 2,86 2,67 2,57 2,09 2,00 1,93 1,93 2,02 3,06 3,05 2,90 2,62 2,18 2,08 1,99 1,92 1,82 1,67 1,70 1,73 1,77 1,77 1,47 1,40 1,34 1,28 1,24 1,25 1,23 1,20 1,30 1,24 1,14 1,13 1,15 1,17 1,18 1,18 1,17 1,14 1,20 1,17 1,13 1,13 1,14 1,11 1,09 1,06 1,13 1,11 1,08 1,07 1,04 1,02 1,03 1,07 1,11 1,12 1,09 1,08 1,07 1,02 1,02 1,01 1,01 Bilaga 2:10
