1 Allt-i-ett-lösning för bostadsuppvärmning Håll tekniken utomhus. Myset blir kvar inomhus. Låt oss presentera den nya Daikin Altherma Monobloc.

2 Vårt löfte är att våra kunder kan lita på att vi skapar de bästa komfortlösningarna så att de ska kunna fokusera på sina arbetsplatser eller hem. Vi arbetar hårt för att ta fram förträfflig teknik, behålla ett ständigt designfokus och leva upp till de högsta kvalitetsstandarder. Vi vill att våra kunder ska kunna lita på oss och på de lösningar vi erbjuder. Våra produkter ligger i framkant när det gäller låg energianvändning och med hjälp av dem kan vi få ett bättre klimat, lägre CO2-påverkan och reducerad växthuseffekt. Vi vill uppfylla våra kunders alla behov, vare sig det rör sig som uppvärmningslösningar för bostäder, flerbostadshus, renoveringar eller nybyggen. 2

3 Innehåll Introduktion 2 Daikin Altherma monobloc 4 E(B/D)LQ-CV3 6 E(B/D)LQ CV3/CW1 7 E(B/D)LQ C3V3/C3W1 8 Tillval 9 Termisk lagring och tankar 10 EKHWP-B/EKHWP-PB 12 EKHWS(U)-D 13 Alltid under kontroll 14 Daikin onlinestyrenhet 14 EKRUCBL 15 EKRTR1/EKRTWA 15 Hjälpverktyg 18 Heating Solutions Navigator 19 Stand By Me 19 3

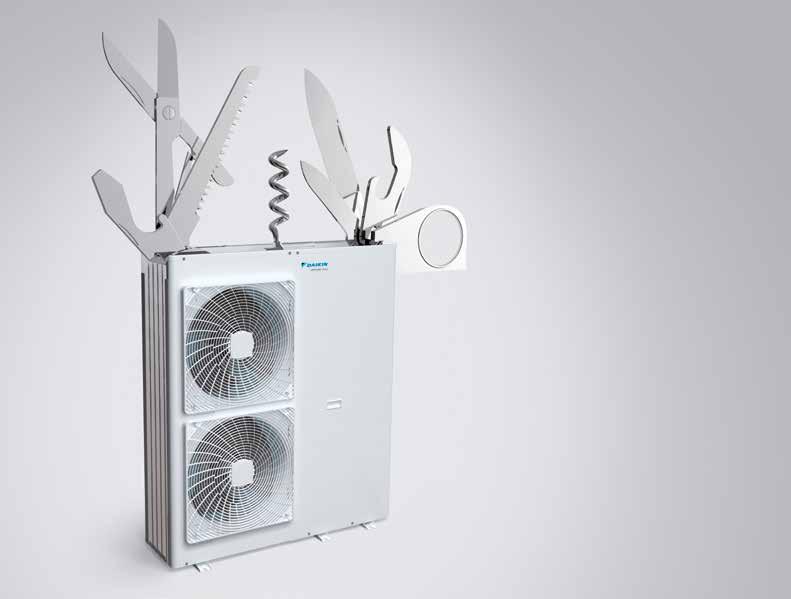

4 ARGUMENTKORT Daikin Altherma monobloc Daikins Monoblock är det perfekta systemet för användare som har en begränsad installationsyta inomhus. Daikin Altherma monobloc har banbrytande prestanda och erbjuder värme och kyla och möjliggör produktion av tappvarmvatten. En enkel lösning Monoblocsystemet kombinerar alla funktioner för värme och kyla samt tappvarmvatten (tillval) i en enhet. Tyst och utrymmesbesparande design som är enkel att driftsätta och installera Alla hydraulikdelar är kombinerade i en utomhusenhet Tillförlitlig drift garanteras, även med utomhustemperaturer ner till -25 C Kombinera med en energilagringstank Kombinera med en rostfri ståltank för tappvarmvatten Hög prestanda Förbättrad årstidsrelaterad verkningsgrad. Energiklass upp till A++ Hög kapacitet vid låga omgivningstemperaturer Anslutning till ny DHW-tank i rostfritt stål (EKHWS(U)-D) med förbättrad energimärkning B Lätt att installera Tack vare det slutna köldmediesystemet behöver du inte hantera köldmedium eller vara F-gascertifierad Viktiga hydrauliska delar minskar risken för installationsfel och behovet av externa delar såsom expansionskärl, pumpar eller avstängningsventiler Färre komponenter innebär att installationstiden minskar Tillförlitlighet året runt Levererar högre värmekapacitet vid låga omgivningstemperaturer Flödestemperaturer upp till 55 C, perfekt för tillämpning i nybyggen med UFH Tillförlitlig drift garanteras även med utomhustemperaturer ner till -25 C Utrustad med elpatron som tillval Enkel anslutning Rostfri ståltank LAN-adaptern möjliggör styrning av enheten via app på distans 4

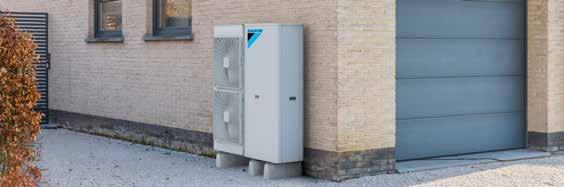

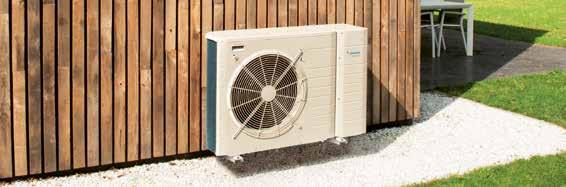

5 Daikin Altherma monobloc 05/07 A C Tillbehörsskåp för bl.a. VV-produktion och elpatronstyrning som tillval Elpatron som tillval 735 mm mm 350 mm Daikin Altherma 011/014/016 0,5 m 3* A C 1345 mm Endast 0,5 m3 volym på enheten Modeller utan eller med inbyggd elpatron på 3 kw finns för maximal installationsflexibilitet Finns i utförandet endast värme eller värme och kyla Förberedd för LAN styrning via app Upp till A++ energiklass vid värme 1157 mm 320 mm *-36 % jämfört med förra generationen 5

6 E(B/D)LQ-CV3 Daikin Altherma monobloc Kompakt och lätt utomhusenhet med vattenanslutning Expansionskärl, cirkulationspump, säkerhetsventil, filter och styrsystem är inbyggt i maskinen Perfekt att docka mot t.ex. frånluftsvärmepump/panna på returledningen Kan styras mot värmekurva/fast temperatur/rumstemperatur Fullt vinterutrustad med värmemattor på vattensidan för frysskydd Brett driftsområde med kompressor, upp till 55 C framledning även vid -15 C Kompressordrift ner till -25 C utomhustemperatur Går att komplettera i efterhand med styrmodul för styrning för varmvattenproduktion/elpatron Kontrollpanelen kan flyttas in i huset och användas som rumsgivare/styrning av enheten E(D/B)LQ-CV3 A C Enkel enhet EBLQ/EDLQ 05CV3 07CV3 05CV3 07CV3 Byggnadsuppvärmnintemperatur Vattenutlopps- Allmänt ηs (årstidsrelaterad % 125 vid värmeverkningsgrad) medel-klimat SCOP 3,20 3,22 3,20 3,22 55 C Årstidsrelaterad effektivitetsklass för värme A++ Vattenutloppstemperatur Allmänt ηs (årstidsrelaterad % vid medel-klimat värmeverkningsgrad) SCOP 4,39 4,14 4,39 4,14 35 C Årstidsrelaterad effektivitetsklass för värme A++ Värmekapacitet Nom. kw 4,40(1) / 4,03(2) 7,00(1) / 6,90(2) 4,40(1) / 4,03(2) 7,00(1) / 6,90(2) Kylkapacitet Nom. kw 3,88(1) / 3,99(2) 5,20(1) / 5,15(2) - Effektförbrukning Kyla Nom. kw 0,950(1) / 1,93(2) 1,37(1) / 2,69(2) - Värme Nom. kw 0,880(1) / 1,13(2) 1,55(1) / 2,45(2) 0,880(1) / 1,13(2) 1,55(1) / 2,02(2) COP 5,00(1) / 3,58(2) 4,52(1) / 3,42(2) 5,00(1) / 3,58(2) 4,52(1) / 3,42(2) EER 4,07(1) / 2,07(2) 3,80(1) / 2,10(2) - Dimensioner Enhet Höjd x Bredd x Djup mm 735x1 090x350 Vikt Enhet kg 76,0 80,0 76,0 80,0 Driftsområde Värme Vattensida Min.~Max. C 15 ~55,0 Kyla Omgivning Min.~Max. CTT 10,0~43,0 -~- Vattensida Min.~Max. C 5,00 ~22,0 -~- Varmvatten Omgivning Min.~Max. CTT -25,0 ~35,0 Vattensida Min.~Max. C 25~80 25~80 Köldmedium Typ R-410A GWP Mängd kg 1,30 1,45 1,30 1,45 Mängd TCO2Eq 2,714 3,027 2,714 3,027 Styrning Expansionsventil (elektronisk typ) Ljudeffektsnivå Värme Nom. dba Kyla Nom. dba 63,0 - Ljudtrycksnivå Värme Nom. dba Kyla Nom. dba Kopplingscenter EKCB07CV3 EK2CB07CV3 Hölje Färg Vit Material Förbehandlad plåt Dimensioner Enhet Höjd x Bredd x Djup mm 360x340x97,0 Vikt Enhet kg 4,00 Reservvärmarsats EKMBUHC3V3 EKMBUHC9W1 Hölje Färg Vit Material Förbehandlad plåt Dimensioner Enhet Höjd x Bredd x Djup mm 560x250x210 Vikt Enhet kg 11,0 13,0 (1) Kyla Ta 35 C - LWE 18 C (DT = 5 C); värme Ta TT/VT 7 C/6 C - LWC 35 C (DT = 5 C) (2) Kyla Ta 35 C - LWE 7 C (DT = 5 C); värme Ta TT/VT 7 C/6 C - LWC 45 C (DT = 5 C) (3) Innehåller fluorerande växthusgas 6

7 E(B/D)LQ Cv3/CW1 Daikin Altherma monobloc utan backupvärmare Kompakt och lätt utomhusenhet med vattenanslutning Expansionskärl, cirkulationspump, säkerhetsventil, filter och styrsystem är inbyggt i maskinen Perfekt att docka mot t.ex. frånluftsvärmepump/panna på returledningen Kan styras mot värmekurva/fast temperatur/rumstemperatur Fullt vinterutrustad med värmemattor på vattensidan för frysskydd Brett driftsområde med kompressor, upp till 55 C framledning även vid -15 C Kompressordrift ner till -25 C utomhustemperatur Går att komplettera i efterhand med styrmodul för styrning för varmvattenproduktion/elpatron Kontrollpanelen kan flyttas in i huset och användas som rumsgivare/ styrning av enheten Vätskeinsprutning Enheten innehåller mer än 5 ton CO2 eq. och kan vara föremål för årliga läckagekontroller E(D-B)LQ CV3 A C Enkel enhet EBLQ/EDLQ 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Byggnadsuppvärmning Vattenutloppstemperatur vid Allmänt ηs (årstidsrelaterad värmeverkningsgrad) medel-klimat SCOP 3,09 3,16 3,06 3,09 3,16 3,06 55 C Årstidsrelaterad effektivitetsklass för värme A+ Vattenutloppstemperatur vid medel-klimat 35 C Allmänt ηs (årstidsrelaterad värmeverkningsgrad) SCOP 3,98 3,90 3,80 3,98 3,90 3,80 Årstidsrelaterad effektivitetsklass för värme A++ A+ A++ A+ Värmekapacitet Nom. kw 11,2 (1) / 11,0 (2) 14,5 (1) / 13,6 (2) 16,0 (1) / 15,2 (2) 11,2 (1) / 11,0 (2) 14,5 (1) / 13,6 (2) 16,0 (1) / 15,2 (2) Kylkapacitet Nom. kw 12,4 (1) / 11,6 (2) 12,8 (1) / 12,6 (2) 13,9 (1) / 13,6 (2) 12,4 (1) / 11,6 (2) 12,8 (1) / 12,6 (2) 13,9 (1) / 13,6 (2) Effektförbrukning Kyla Nom. kw 3,18 (1) / 5,09 (2) 3,16 (1) / 5,14 (2) 3,56 (1) / 5,96 (2) 3,18 (1) / 5,09 (2) 3,16 (1) / 5,14 (2) 3,56 (1) / 5,96 (2) Värme Nom. kw 2,43 (1) / 3,10 (2) 3,37 (1) / 4,10 (2) 3,76 (1) / 4,66 (2) 2,43 (1) / 3,10 (2) 3,37 (1) / 4,10 (2) 3,76 (1) / 4,66 (2) COP 4,61 (1) / 3,55 (2) 4,30 (1) / 3,32 (2) 4,26 (1) / 3,26 (2) 4,61 (1) / 3,55 (2) 4,30 (1) / 3,32 (2) 4,26 (1) / 3,26 (2) EER (gäller endast EBLQ) 3,90 (1) / 2,28 (2) 4,05 (1) / 2,45 (2) 3,90 (1) / 2,28 (2) 3,90 (1) / 2,28 (2) 4,05 (1) / 2,45 (2) 3,90 (1) / 2,28 (2) SEER (gäller endast EBLQ) 3,85 3,89 3,90 3,85 3,89 3,90 Dimensioner Enhet Höjd x Bredd x Djup mm 1 348x1 160x380 Vikt Enhet kg Driftsområde Värme Omgivning Min.~Max. CVT -10~35 Vattensida Min.~Max. C -15~55 Kyla Omgivning Min.~Max. CTT 10~46 Vattensida Min.~Max. C 5~22 Varmvatten Omgivning Min.~Max. CTT -25~35 Vattensida Min.~Max. C 25~80 Köldmedium Typ R-410A GWP 2 087,5 Mängd kg 3,40 Mängd TCO2Eq 7,10 Styrning Expansionsventil (elektronisk typ) Ljudeffektsnivå Värme Nom. dba Kyla Nom. dba Ljudtrycksnivå Värme Nom. dba Kyla Nom. dba Kopplingscenter EKCB07CV3 EK2CB07CV3 Hölje Färg Vit Material Förbehandlad plåt Dimensioner Enhet Höjd x Bredd x Djup mm 360x340x97,0 Vikt Enhet kg 4,00 Reservvärmarsats EKMBUHC3V3 EKMBUHC9W1 Hölje Färg Vit Material Förbehandlad plåt Dimensioner Enhet Höjd x Bredd x Djup mm 560x250x210 Vikt Enhet kg 11,0 13,0 (1) Förhållande 1: kyla Ta 35 C - LWE 18 C (DT = 5 C); värme Ta TT/VT 7 C/6 C - LWC 35 C (DT = 5 C) (2) Förhållande 2: kyla Ta 35 C - LWE 7 C (DT = 5 C); värme Ta TT/VT 7 C/6 C - LWC 45 C (DT = 5 C) 7

8 E(B/D)LQ C3V3/C3W1 Daikin Altherma lågtemperatursmonobloc med integrerad elpatron på 3 kw Kompakt och lätt utomhusenhet med vattenanslutning Expansionskärl, cirkulationspump, säkerhetsventil, filter och styrsystem är inbyggt i maskinen Perfekt att docka mot t.ex. frånluftsvärmepump/panna på returledningen Kan styras mot värmekurva/fast temperatur/rumstemperatur Fullt vinterutrustad med värmemattor på vattensidan för frysskydd Brett driftsområde med kompressor, upp till 55 C framledning även vid -15 C Kompressordrift ner till -25 C utomhustemperatur Går att komplettera i efterhand med styrmodul för styrning för varmvattenproduktion/elpatron Kontrollpanelen kan flyttas in i huset och användas som rumsgivare/styrning av enheten E(D-B)LQ CV3 A C Enkel enhet EBLQ/EDLQ 011C3V3 014C3V3 016C3V3 011C3W1 014C3W1 016C3W1 Byggnadsuppvärmning Vattenutloppstemperatur vid Allmänt ηs (årstidsrelaterad värmeverkningsgrad) medel-klimat SCOP 3,09 3,16 3,06 3,09 3,16 3,06 55 C Årstidsrelaterad effektivitetsklass för värme A+ Vattenutloppstemperatur vid medel-klimat 35 C Allmänt ηs (årstidsrelaterad värmeverkningsgrad) SCOP 3,98 3,90 3,80 3,98 3,90 3,80 Årstidsrelaterad effektivitetsklass för värme A++ A+ A++ A+ Värmekapacitet Nom. kw 11,2 (1) / 11,0 (2) 14,5 (1) / 13,6 (2) 16,0 (1) / 15,2 (2) 11,2 (1) / 11,0 (2) 14,5 (1) / 13,6 (2) 16,0 (1) / 15,2 (2) Kylkapacitet Nom. kw 12,4 (1) / 11,6 (2) 12,8 (1) / 12,6 (2) 13,9 (1) / 13,6 (2) 12,4 (1) / 11,6 (2) 12,8 (1) / 12,6 (2) 13,9 (1) / 13,6 (2) Effektförbrukning Kyla Nom. kw 3,18 (1) / 5,09 (2) 3,16 (1) / 5,14 (2) 3,56 (1) / 5,96 (2) 3,18 (1) / 5,09 (2) 3,16 (1) / 5,14 (2) 3,56 (1) / 5,96 (2) Värme Nom. kw 2,43 (1) / 3,10 (2) 3,37 (1) / 4,10 (2) 3,76 (1) / 4,66 (2) 2,43 (1) / 3,10 (2) 3,37 (1) / 4,10 (2) 3,76 (1) / 4,66 (2) COP 4,61 (1) / 3,55 (2) 4,30 (1) / 3,32 (2) 4,26 (1) / 3,26 (2) 4,61 (1) / 3,55 (2) 4,30 (1) / 3,32 (2) 4,26 (1) / 3,26 (2) EER (gäller endast EBLQ) 3,90 (1) / 2,28 (2) 4,05 (1) / 2,45 (2) 3,90 (1) / 2,28 (2) 3,90 (1) / 2,28 (2) 4,05 (1) / 2,45 (2) 3,90 (1) / 2,28 (2) SEER (gäller endast EBLQ) 3,85 3,89 3,90 3,85 3,89 3,90 Dimensioner Enhet Höjd x Bredd x Djup mm 1 348x1 160x380 Vikt Enhet kg Driftsområde Värme Omgivning Min.~Max. CVT -10~35 Vattensida Min.~Max. C -15~55 Kyla Omgivning Min.~Max. CTT 10~46 Vattensida Min.~Max. C 5~22 Varmvatten Omgivning Min.~Max. CTT -25~35 Vattensida Min.~Max. C 25~80 Köldmedium Typ R-410A GWP 2 087,5 Mängd kg 3,40 Mängd TCO2Eq 7,10 Styrning Expansionsventil (elektronisk typ) Ljudeffektsnivå Värme Nom. dba Kyla Nom. dba Ljudtrycksnivå Värme Nom. dba Kyla Nom. dba Kopplingscenter EKCB07C3V3 EK2CB07C3V3 Hölje Färg Vit Material Förbehandlad plåt Dimensioner Enhet Höjd x Bredd x Djup mm 360x340x97,0 Vikt Enhet kg 4,00 Reservvärmarsats EKMBUHC3V3 EKMBUHC9W1 Hölje Färg Vit Material Förbehandlad plåt Dimensioner Enhet Höjd x Bredd x Djup mm 560x250x210 Vikt Enhet kg 11,0 13,0 *Anm: blå celler innehåller preliminära data (1) Förhållande 1: kyla Ta 35 C - LWE 18 C (DT = 5 C); värme Ta TT/VT 7 C/6 C - LWC 35 C (DT = 5 C) (2) Förhållande 2: kyla Ta 35 C - LWE 7 C (DT = 5 C); värme Ta TT/VT 7 C/6 C - LWC 45 C (DT = 5 C) 8

9 Tillval - Daikin Altherma monobloc Daikin Altherma LT monobloc Typ Materialnamn 5-7 kw kw utan BUV kw med 3V BUV Illustration LAN-adapter BRP069A62 LAN-adapter + solcellsanslutning BRP069A61 Styrningar Kontrollpanel (DE, FR, NL, IT) EKRUCBL1 Kontrollpanel (EN, ES, EL, PT) EKRUCBL3 Kontrollpanel (EN, SV, NO, FI) EKRUCBL2 Kontrollpanel (EN, TR, PL, RO) EKRUCBL4 Kontrollpanel (DE, CS, SL, SK) EKRUCBL5 Kontrollpanel (EN, HR, HU, BG) EKRUCBL6 Kontrollpanel (EN, DE, RU, DA) EKRUCBL7 Förenklad kontrollpanel EKRUCBSB Rumstermostat (trådbunden) EKRTWA Rumstermostat (trådlös) EKRTR1 styrkort Digitalt I/O-kretskort EKRP1HBAA Elkasett EKMBUHC3V3/C9W1 Elvärme Bottentrågvärmare EKBPHTH16A Kondensvatten Kondensvattensats EKDK04 Förlängningsgivare utomhusenhet EKRSCA1 Givare Extern givare EKRTETS Inomhusgivare KRCS01-1 Styrenhet EKCB07CAV3 Kopplingscenter Tillvalsbox EK2CB07CAV3 By-pass Ventilsats EKMBHBP1 Bizon Bizonsats BZKA7V3 Övriga Kabel EKPCCAB3 9

10 EKHWP300B 64W 294L B Termisk lagring och tankar Installationsalternativ för varmvattenuppvärmning Varför ska du välja termisk lagring eller tappvarmvattentank? Vi erbjuder de allra bästa lösningarna när det kommer till komfortnivåer, energieffektivitet och tillförlitlighet vare sig du endast behöver varmvatten eller om du vill kombinera ditt varmvatten med ett solvärmesystem. Varmvattentankar Termisk lagring Rostfri ståltank Rostfria ståltankar Komfort Tillgänglig i 200 och 300 liter liter i rostfritt stål EKHWS(U)-D Verkningsgrad Högkvalitativ isolering som minimerar värmeförlusterna Effektiv temperaturuppvärmning: från 10 C till 50 C på bara 60 minuter 10

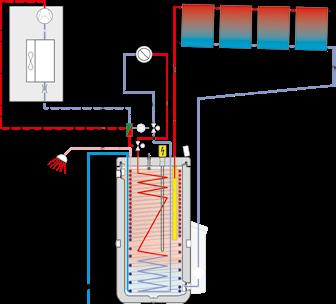

11 ON ECH 2 0 termisk lagring termisk lagring: extra tappvarmvattenkomfort Kombinera din monobloc med termisk lagring för att uppnå ultimat komfort i hemmet Genomströmmningsberedning: få tappvarmvatten vid behov samtidigt som du slipper risken för kontaminering och sedimentering Utrustad för framtiden: det är möjligt att integrera solenergi och andra värmekällor såsom eldstäder Flexibla installationsalternativ tack vare produktens låga vikt, robusta konstruktion och kaskadprincipen Verkningsgrad Utrustad för framtiden: maximera förnybara energikällor Högkvalitativ isolering minimerar värmeförlusterna Tillförlitlighet Underhållsfri tank: ingen korrosion, inga anod- eller kalkavlagringar. Trycklöst solvärmesystem Solfångarna fylls med vatten när de har fått tillräckligt med värme från solen Pumparna i styr- och pumpenheten slås på kortvarigt och fyller kollektorerna med vatten från förvaringstanken Trycklöst solvärmesystem 2 3 Månatlig energiförbrukning för ett genomsnittligt fristående hus kwh Systemdiagram: Integrerad solvärmeenhet 1 Använder solenergi för tappvarmvatten och centralvärme 2 Extern värmepumpsenhet 3 Solfångare 4 Pumpstation för solvärme jan feb mar apr maj jun jul aug sep okt nov dec Produktion av solenergi för tappvarmvatten och centralvärme Värmepump (miljövänlig värme) Eltillskott 11

12 EKHWP-B/EKHWP-PB Termisk lagring Varmvattentank i plast förberedd för solvärmeanslutning eller annan värmekälla Varmvattentank i formblåst polypropylen med PU-kärna för högsta isolergrad Finns i 300 och 500 litersutförande Genomströmningsberedning av varmvatten medför minimal legionellarisk Anslut sol eller annan värmekälla (max. 85 C) Låga energiförluster Möjlighet att ta ut stödvärme i 500 litermodellen EKHWP500B EKHWP300B Tillbehör EKHWP 300B 500B 300PB 500PB Hölje Färg Trafikvit (RAL9016) / Mörkgrå (RAL7011) Material Stöttåligt polypropylen Dimensioner Enhet Bredd mm Djup mm Höjd mm Vikt Enhet Tom kg Tank Vattenvolym l Material Polypropylen Maximal vattentemperatur C 85 Isolering Värmeförlust kwh/24 h 1,5 1,7 1,5 1,7 Klass för energieffektivitet B Stående värmeförlust W Behållarvolym l Värmeväxlare Varmvatten Antal 1 Rörmaterial Rostfritt stål (DIN ) Anströmningsyta m² 5,600 5,800 5,600 5,900 Volym på intern spole l 27,1 28,1 27,1 28,1 Arbetstryck bar 6 Genomsnittlig specifik termisk avgivning W/K Påfyllning Antal 1 Rörmaterial Rostfritt stål (DIN ) Anströmningsyta m² Volym på intern spole l Arbetstryck bar 3 Genomsnittlig specifik termisk avgivning W/K Trycksatt Genomsnittlig specifik W/K - 390,00 840,00 solvärmesystem termisk avgivning Extra solvärme Rörmaterial - Rostfritt stål (DIN ) - Rostfritt stål (DIN ) Anströmningsyta m² Volym på intern spole l Arbetstryck bar Genomsnittlig specifik termisk avgivning W/K

13 EKHWS(U)-D Varmvattentank Varmvattenberedare av rostfritt stål Tillgänglig i 200 och 300 liter liter Klass B för energieffektivitet Låga stående förluster (1,08-1,63 kwh/24h) Modeller med förmonterad rördragning (SU) för GB EKHWS(U)-D Tillbehör EKHWS(U) 150D3V3 180D3V3 200D3V3 250D3V3 300D3V3 Hölje Färg Neutralvit Material Epoxymålad stålplåt/epoxymålat mjukt stål Dimensioner Enhet Höjd Tank mm Vikt Enhet Tom kg Tank Vattenvolym l Material Rostfritt stål (EN ) Maximal vattentemperatur C 75 Isolering Värmeförlust kwh/24 h 1,1 1,2 1,3 1,4 1,6 Klass för energieffektivitet B Stående värmeförlust W Behållarvolym l Värmeväxlare Varmvatten Antal 1 Rörmaterial Rostfritt stål (EN ) Anströmningsyta m² 1,050 1,400 1,800 Volym på intern spole l 4,9 6,5 8,2 Arbetstryck bar 10 Boostervärmare Kapacitet kw 3 Strömförsörjning Fas / Frekvens / Spänning Hz/V 1~/50/230 13

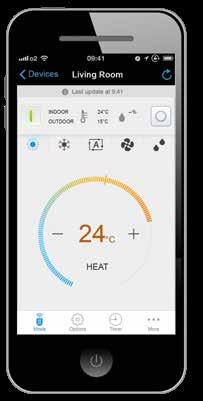

14 Alltid under kontroll Daikin onlinestyrenhet Applikationen Daikin Online kan styra och övervaka status för ditt värmesystem och låter dig: Övervakning Övervaka värmesystemets status Övervaka dina strömförbrukningsdiagram Daikin Online värmestyrning Daikin Online är ett mångfacetterat program som gör det möjligt för kunderna att styra och övervaka status för sina värmesystem. Schemaläggning Schemalägg den inställda temperaturen och driftlägen med upp till 6 åtgärder per dag i 7 dagar Aktivera semesterläge Visa i ett intuitivt läge Styrning ** Driftläge och inställd temperatur Styr ditt system och tappvarmvatten på distans *Styrning med appen Styrning via rumstermostat för rumsuppvärmning och tappvarmvatten Styrning av utgående vattentemperatur för tappvarmvatten Extern styrning för tappvarmvatten 14

15 EKRUCBL * Styrning Hantera rumsuppvärmning, kyla, tappvarmvatten och bland annat, booster-läge Användarvänlig kontrollpanel i modern design Den är enkel att använda och ger direkt åtkomst till alla huvudfunktioner Allmänna funktioner Kontrollpaneler med flera språk finns. Bland annat engelska, tyska, holländska, spanska, italienska, franska, grekiska och ryska Info Grafisk bakgrundsbelyst skärm På/Av Komfort Montera kontrollpanelen i rummet och använd den som rumsgivare Enkel driftsättning: intuitivt användargränssnitt för avancerade menyinställningar Hemma Bekräfta Navigeringsknappar Meny tillbaka *endast i kombination med EKRTETS EKRTR1/EKRTWA Komfort Som ett alternativ till den trådlösa rumstermostaten kan en extern givare (EKRTETS) monteras mellan golvvärmaren och golvet. Allmänna funktioner Inställningen av rumstemperatur baseras på mätningar från den inbyggda eller externa givaren Funktionen Av (med integrerat frostskydd) Frånvarofunktionsläge Komfort och färre funktionslägen Tid (dag och månad) Programmerad veckotimer med två användardefinierade och fem förinställda program med upp till tolv åtgärder per dag Låsfunktion Ställda gränser: installatören kan ändra de övre och nedre gränserna Golvtemperaturskydd 15

16 EKRUCBS Trådansluten fjärrkontroll för värme EKRUCBL Inomhusenhet EKRUCBL/EKRUCBS EKRUCBS Kontrollsystem Klass på temperaturstyrning VI Bidrag till årstidsrelaterad % värmeverkningsgrad 4,0 EKRTWA/EKRTR Rumstermostat trådlös EKRTWA EKRTR EKRTR EKRTWA Dimensioner Enhet Höjd/bredd/djup mm -/-/- 87/125/34 Termostat Höjd/bredd/djup mm 87/125/34 -/-/- Mottagare Höjd/bredd/djup mm 170/50/28 -/-/- Vikt Enhet g Termostat g Mottagare g Omgivningstemperatur Lagring Min./Max. C -20/60 Drift Min./Max. C 0/50 Temperaturinställningsområde Värme Min./Max. C 4/37 Kyla Min./Max. C 4/37 Klocka Ja Regleringsfunktion Proportionerligt band Strömförsörjning Spänning V - Batteridriven 3* AA-LR6 (alkaliska) Termostat Spänning V Batteridriven 3x AA-LRG (alkaliska) - Mottagare Spänning V Frekvens Hz 50 - Fas 1~ - Anslutning Typ - Kabeldragen Termostat Trådlös - Mottagare Kabeldragen - Maximalt avstånd Inomhus m ca 30 m - till mottagare Utomhus m ca 100 m - Kontrollsystem Klass på temperaturstyrning IV Bidrag till årstidsrelaterad % värmeverkningsgrad 2,0 16

17 17

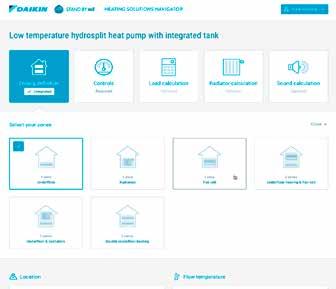

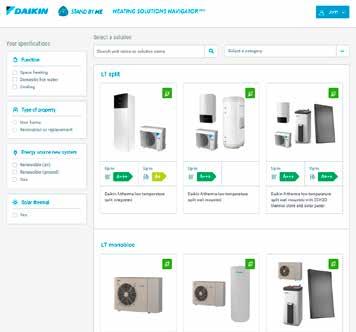

18 Hjälpverktyg Heating Solutions Navigator *lanseras under våren 2019 HSN ger den bästa lösningen för dina kunders bostäder: HSN visar upp det breda utbudet av värmelösningar från Daikin Beräkningen av det erforderliga värmebehovet görs på ett enkelt och intuitivt sätt för att möjliggöra rum-för-rumberäkningar. Landsspecifika faktorer beaktas Skapar anpassade rördragning- och kopplingsscheman Spara dina inställningar Tydlig översikt för alla alternativ som finns för din installation Snabblänk till installationsspecifik litteratur Jämför vilka ekonomiska fördelar Daikins lösningar ger dig jämfört med en vanlig uppvärmning Alla dina offerter och beräkningar förvaras smidigt och enkelt på ditt Stand By Me-konto Vill du veta mer om vår Heating Solutions Navigator? Ta en titt på vår video på 18

19 Stand By Memitt klimat av säkerhet Med Daikins nya installations- och serviceprogram Stand By Me kan du vara säker på att dina kunder njuter av hög komfort, energieffektivitet, användbarhet och god service. Eftermarknadstjänster Stand By Me erbjuder eftermarknadstjänster såsom utökad garanti och underhållsavtal. utökad garanti på delar och/eller arbetskraft börjar vid driftsättningsdatum Snabb uppföljning av Daikins servicepartners Daikins servicepartners länkas automatiskt med sina kunder efter registrering på Ett meddelande skickas när en kund köper ett underhållsavtal. Kunden garanteras: snabb och tillförlitlig service komplett installationsloggbok inklusive registreringsbevis, samt schemalagda serviceintervall Key account-portal Key account-portalen är den perfekta lösningen för stora konton: håll koll på dina installationer projektledning Kontakta Daikin för att få mer information om Stand By Me-tjänster Affärsportal Läs mer om Daikins enheter på vårt extranät my.daikin.eu Få information på bara ett par sekunder med hjälp av vårt kraftfulla sökverktyg Anpassa sökningen för att endast ta del av den information som är relevant för dig Åtkomlig via mobilenhet eller dator E-care app NYHET All-in-one-app för återförsäljare Registrera din installation på Stand By Me genom att skanna en QR-kod Snabb konfiguration av din värmepump i endast sju steg Diagnostisera fel genom att scanna in QR-koden eller mata in felkoden HOS KUNDER PÅ VÄGEN PÅ KONTORET my.daikin.eu 19
