1 WEDA LINE Dräneringspump WEDA10 INSTRUKTIONER & RESERVDELSKATALOG _SV

2 SÄKERHETSINSTRUKTIONER LEVERERADE MASKINER : Drivna av : El, Luft, Bensin eller Diesel motorer. SYMBOLER : Orden VARNING och SE UPP som används i säkerhetsinstruktionerna, har följande innebörd : VARNING indikerar farliga eller potentiellt farliga situationer som kan om varningen ignoreras resultera i svåra skador eller dödsfall.se UPP indikerar farliga eller potentiellt farliga situationer som kan resultera i personskador eller skador på utrustningen om de ignoreras. VIKTIGA INSTRUKTIONER FÖR DIN SÄKERHET : VARNING Utrustningen får inte modifieras utan godkännande av tillverkaren. Använd endast originalreservdelar. Om modifiering utförs utan tillverkarens godkännande finns stor risk att personal som använder utrustningen kan skadas. - Dessa säkerhetsinstruktioner är utarbetade enligt internationell säkerhetsstandard. - Lokala föreskrifter skall också kontrolleras och följas. Innan utrustningen används, skall denna instruktionsbok noga läsas och förstås. Instruktionsboken skall förvaras på en säker plats. - Se till att instruktions-, säkerhets- och underhållsdekalerna alltid är läsbara. - Användningen av denna utrustning är begränsad till de applikationer som finns specificerade i produktinformationen. - Byt alltid ut defekta komponenter omedelbart. Byt slitdelar vid behov. SÄKERHETSUTRUSTNING : VARNING Högsta tillåtna ljudnivå på 85 db (A), kan överskridas beroende på utrustningen eller applikationen. Långtidsexponering för höga ljudnivåer utan hörselskydd kan ge permanenta hörselskador. Långtidsexponering för vibrationer kan skada händer, fingrar och leder. Använd inte utrustningen om Du känner obehag, kramper eller smärta. Konsultera en läkare innan Du arbetar vidare med utrustningen. Använd alltid godkänd säkerhetsutrustning. Följande utrustning skall bäras av användaren och av personer i omedelbar närhet av arbetsplatsen. - Godkänd hjälm. - Hörselskydd. - Dammask i dammiga miljöer. - Skyddshandskar. - Skyddsskor. - Skyddsglasögon. För att undvika att klädesplagg fastnar i utrustningen, undvik att bära löst sittande klädesplagg. Om Du har långt hår, bär hårnät. ARBETSPLATS : VARNING Använd inte utrustningen i explosiva miljöer. Använd inte en utrustning som drivs av bensin- eller dieselmotor i utrymmen med dålig ventilation. Dessa typer av motorer avger giftiga gaser vilka förorsakar svåra hälsoproblem. 2/20

3 KRAFTKÄLLA : INSTRUKTIONER WEDA 10 VARNING Kontrollera noggrant att kraftkällan och dess utrustning stämmer överens med gällande säkerhetskrav, både lokala och internationella. - Eldriven utrustning : Kontrollera att spänning och frekvens stämmer överens med de på serienummerplåten angivna. Kontrollera att elkabeln och anslutningarna inte är skadade. Stäng aldrig av utrustningen genom att dra ur kontakten. Använd utrustningens strömbrytare. Håll elkabeln borta från utrustningens rörliga delar. - Luftdriven utrustning : Kontrollera att luftslangen och dess kopplingar inte är skadade. Försök aldrig lossa en luftslang med tryck i. Stäng först av lufttillförseln och låt utrustningen gå tills luften tar slut innan luftledningen kopplas loss. - Bensin- eller dieseldriven utrustning : Bensin har en extremt låg flampunkt och kan i vissa situationer vara explosiv. Ha aldrig öppen eld, gnistgenererande föremål eller rök vid bränslepåfyllning eller annan hantering av bensin. Vänta tills utrustningen kallnat innan bränslepåfyllning sker. Undvik att spilla bensin eller diesel på marken. START AV UTRUSTNINGEN : SE UPP Innan utrustningen startas, lär dig att manövrera densamma och kontrollera noga att inga skador eller fel finns. Starta därefter utrustningen enligt anvisningar i gällande instruktions- och reservdelsbok. MANÖVRERING : SE UPP Använd utrustningen endast till de ändamål den är avsedd. Lär dig att stoppa utrustningen snabbt i händelse av en nödsituation. Se till att Du inte kommer i kontakt med rörliga delar under manövrering. UNDERHÅLL: SE UPP Underhållsarbete skall endast utföras av kunnig personal. Se till att ingen obehörig kommer i kontakt med utrustningen. Utför inget underhållsarbete då maskinen är i gång. Använd aldrig en utrustning som är felaktig. VAR ALERT : SE UPP Koncentrera dig alltid på det Du gör. Använd sunt förnuft. Manövrera aldrig någon utrustning om Du är uttröttad eller under inverkan av alkohol eller annat som kan försämra Din syn, reaktion, förmåga eller omdöme. 3/20

4 ALLMÄNT WEDA dräneringspumpar är är avsedda för pumpning av lätt nedsmutsat vatten. DESIGN Pumparna är tillverkade av aluminium, lätt och korrosionsbeständig. Vattnet som pumpas kyler också motorn. Pumparna är av «ansluta och pumpa» konstruktion försedda med inbyggt överhettningsskydd. Modeller utrustade med nivåvakt kan startas och stoppas automatiskt. Tack vare en unik design med kompletta tätningspaket kan hela paketet snabbt bytas ut på arbetsplatsen. För krävande applikationer inom bygg och anläggning samt gruvdrift, är pumphjulen av slitstarkt kromstål och övriga komponenter är gummiklädda. Pumphjulen kan injusteras för max.effekt även när de är förslitna. CARACTERISTIQUES TECHNIQUES Pump WEDA10N Utlopp mm - (in) 50 - (2") Vätskans Ph 5-8 Vätskans maxtemperatur 40 C Max.nedsänkningsdjup m - (ft) 20 - (67) Max.partikelstorlek mm - (in) Ø4 - (0.16) Vikt (exkl.kabel) kg - (lb) (27.50) Sil Fyrkantiga hål 4 x 27 mm Motorns varvtal 50Hz (60Hz) (3550) Statorns isolation Klass F (155 C) Spänning (V) Faser Frekvens Märkström (A) Märkeffekt (kw) (Hz) Andra spänningar mot förfrågan. Obs : 60 Hz pumpar används normalt inte i Sverige VIKTIGT Informationen ovan är enbart avsedd som en allmän beskrivning. Den utgör ingen utfästelse och innebär inga som helst garantier. Elkablar 15meter 3x2,5 mm² för 110V 1-fas 15 meter 3x1,5 mm² för V 1-fas 15 meter 4x1,5 mm² för övriga spänningar Alla kablar är av typ HO7RN-F med mantel av polykloropren. 4/20

5 10 110V 1~ 230V 1~ 220V 3~ cable section (mm2) 6 4 2,5 400V 3~ 440V 3~ 500V 3~ 1, cable length authorized (m) DIAGRAM 50Hz 60Hz L/mn 5/20

6 DIMENSIONER INSTRUKTIONER WEDA 10 Dimensioner i mm / in AVTAPPNINGSANSLUTNING, UTLOPP : Art. Num. 2" Utlopp för slanganslutning, standard med 1 slangklämma 470W " BSP-gänga 470W " NPT- gänga 470W Anslutningarna (utlopp )måste anges separat på beställningen men ingår normalt i pumpens pris. 6/20

7 INSTALLERING Pumpen får ej användas i explosiv/brandfarlig miljö eller för att pumpa brännbara vätskor! Ordna kabeldragningen så att kontakter/skarvdon ej kommer i vatten. Tänk på den elektriska olycksfallsrisken. Lyft aldrig pumpen i elkabeln! Då pumpen startar, kan tryckslangen kasta.. Ingen person får befinna sig i vattnet, när pumpen är i drift, t.ex. i simbassäng Se till att pumpen står stadigt, eller häng upp den i lyftbygeln. Kontrollera rotationsriktningen (endast 3 fas pumpar), som visas med pilar tryckt på maskinskylten. Rotationen åt ett håll, startrycket åt det andra Pumpen startar så fort den anslutes till elnätet. När pumpen startar rycker den kraftigt moturs. Vid felaktig rotationsriktning måste ordningen för två faser skiftas (endast 3- faspumpar). Rotationsriktning Startryck ELEKTRISK ANSLUTNING Kontrollera att uppgifterna på pumpens typskylt överensstämmer med nätspänning och frekvens. DEN ELEKTRISKA INSTALLATIONEN SKALL UTFÖRAS AV BEHÖRIG ELINSTALLATÖR. LOKALA INSTALLATIONSFÖRESKRIFTER SKALL FÖLJAS Se till att pumpen är riktigt skyddsjordad. Jordledaren skall göras något längre än fasledarna. Om motorsladden av misstag rycks loss, skall jordledaren vara den sista ledaren som lossnar från anslutnignen. Neutral INBYGGT MOTORSKYDD Kontrollera att pumpen är bortkopplad från elnätet innan något arbete påbörjas! Pumpens inbyggda motorskydd bryter automatiskt strömmen om motorn blir överhettad. När motorskyddet brutit strömtillförseln måste orsaken fastställas och felet avhjälpas. Efter avkylning till normal arbetstemperatur, slår kontaktorn till strömmen igen och pumpen startar. 7/20

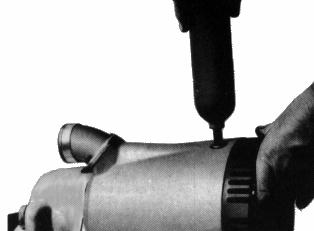

8 FELSÖKNING INSTRUKTIONER WEDA 10 Felsökning Orsak Åtgärd Pumpen startar inte. 1. Trasiga säkringar 1. Byt säkringar 2. Kabelbrott 2. Service 3. Strömavbrott Blockerat pumphjul 4. Rengör pumpens underdel 5. Trasig kontaktor 5. Service 6. Statorlindning bränd 6. Service 7. Fel fasföljd (3- fas) 7. Skifta 2 faser i stickproppen Pumpen startar, men 1. Pumpen går baklänges. 1. Skifta 2 faser i stickproppen stannar åter. 2. Pumpen kopplad till fel 2. Välj rätt spänning. spänning. 3. Fasbrott 3. Kontrollera säkringar. 4. Igensatt sil 4. Rengör sil. 5. För lite vatten 5. Stanna pumpen- 6. Underspänning vid användning av skarvkabel. 6. Kontrollera spänningen/byt till grövre skarvkabel. 7. För varmt vatten. 7. Bryt strömmen. Pumpen arbetar men 1. Pumphjulet slitet. 1. Justera pumpen/byt pumphjul. ger för lite vatten. 2. Pumpen går baklänges (3 2. Skifta 2 faser is stickproppen. faser). 3. För klen och för lång slang. 3. Byt till grövre slang. 4. För hög tryckhöjd. 4. Välj större pump. SKÖTSEL PUMPENS PRESTANDA För att pumpen skall bibehålla sin prestanda måste den justeras allt efter att pumphjulet slits. Spelet mellan pumphjul och spridare skall vara så litet som möjligt. Spelet mellan pumphjulet och slitdetaljen kan justeras med hjälp av justerbrickor.justering sker genom att växelvis dra åt muttrarna på pinnbultarna. Efter justering skall pumphjulet kunna dras runt för hand. Slitna pumphjul kan ha mycket vassa kanter! Använd skyddshandskar vid allt arbete med pumphjul! LAGER WEDA10 lager är permanentsmorda med högtemperatursmörjfett med rostskyddande tillsatser. Ingen översyn behövs mellan serviceintervaller. Rekommenderat smörjfett : TRIBOTEC OKS400/00 Fetta med 4-6 månaders intervall axeltätningen genom smörjnippeln på pumpkroppen. (Fig.1) Vid service skall följande delar bytas ut systematiskt : Pos 61 och 63. Se reservdelsförteckning. Fig 1 8/20

9 UNDERHÅLLSSATS INSTRUKTIONER WEDA 10 Art.nr Benämning Ingående delar 470W Packningssats Pos 19, 24, 30, 48, 49, 55, 62, W Slitdel sats WEDA10-50 Hz Pos 65, 67, 68, W Slitdel sats WEDA10-60 Hz Pos 65, 67, 68, W Fettmängd 0,5L - 470W Fettspruta - Anmärkning : Se reservdelsförteckning TILLBEHÖR BRANDKÅRSKOPPLING DN40 : 470W DN65 : 470W (gängad på utlopp 2 BSP: 470W214280) GOLVNIVÅBAND ART.NR 470W (POS 74) NIVÅVAKT(VIPPA) ART.NR 470W WEDA10 pumparna kan utrustas med nivåvippa. Till- och frånslag regleras med längden på nivåvippans kabel Se fig.5,6 MONTERING AV NIVÅVIPPA Fig. 5 Fig Demontera pos 7,8, 9 och 10 med sexkantsnyckel, storlek Trä pos 36 och 8 på kabeln. 3. Skjut pos 40 cirka 300 mm in på kabeln med hjälp av tvålvatten. 9/20

10 4. Montera nivåvippa på locket, använd skruvnyckel nr Montera pos 38 occh 39, använd skruvmejsel. 6. Placera pos 41 på kabeln. Med denna bygel (pos 41) kan kabeln kapas av. 7. Demontera M6 mutter vid A, placera pos 42 och ställ muttern tillbaka med skruvnyckel, storlek 10. Pos 42 är transporthållare för nivåvippan. ZINKANODER ART.NR 470W För pumpning av saltvatten (som är mycket aggressivt mot aluminium) bör pumpen skyddas med Zinkanoder. INSTALLATION 2 st (en zinkanod på yttre höljets varje sida) 3 st på fördelaren KOPPLINGSSCHEMA Blå Brun Nivåvippa Jord KOPPLINGSSCHEMA 1-FAS 10/20

11 Svart Blå Brun Nivå vippa Grön/Gul Jord KOPPLINGSSCHEMA Y ANSLUTNING 3 FASER Svart Blå Brun Nivå vippa Grön/Gul Jord KOPPLINGSSCHEMA ANSLUTNING 3 FASER Brun Blå Nivåvippa PUMP UTRUSTAD MED STYRRELÄ Reläet har som uppgift att kontrollera rotationsriktning samt matningsspänning. Pumpen startar inte om fasföljden är felaktig eller om någon fas saknas. Om pumpen inte startar kontrollera därför följande: 1) Kontrollera matningsspänningen. Åtgärda eventuellt problem. 2) Om matningsspänningen är riktig, stäng av pumpen och flytta den svarta kabeln från anslutningspunkt nr. 2, till anslutningspunkt nr. 4. Flytta därefter den blå kabeln till motsvarande punkt. Från nr. 4 till nr. 2. 3) Starta pumpen. Den ska då rotera i rätt riktning samtidigt som lampan på reläet tänds. 11/20

12 Svart Blå Brun Grön/Gul Jord KOPPLINGSSCHEMA Y ANSLUTNING 3 FASER MED STYR RELÄ. Svart Blå Brun Grön/Gul Jord KOPPLINGSSCHEMA ANSLUTNING 3 FASER MED STYR RELÄ. 12/20

13 RESERVDELSKATALOG 13/20

14 RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. 14/20

15 SPARE PARTS Note : To place spare parts order, use : - The serial number of the machine - The description and part number. INSTRUKTIONER WEDA 10 Ref Designation P/N Qty 110V 230V -1~ -1~ -3~- Cable 3x2.5 mm 2, 15m 470W Cable 3x1.5 mm 2, 20m 470W Cable 4x1.5 mm 2, 20m 470W Cable CSA SOW 3xAWG14, 15m 470W Cable CSA SOW 3xAWG16, 20m 470W Cable CSA SOW 4xAWG16, 20m 470W Cable inlet cpl. Incl.2,4,5 470W Cable sleeve 470W Cable sleeve 470W Cable sleeve 470W Blind plug 470W Washer 470W Rubber gasket 470W Washer 470W Contactor cover 470W Nut 4700W Wiring diagram 1 phase 470W Wiring diagram 470W Wiring diagram Y 470W Screw 470W Capacitor holder 470W Capacitor compl. 470W O-ring 4700W Stud bolt 470W Washer 4700W Teflon washer 470W Contactor (see below) 26 Contactor holder 470W Data plate (CE) 470W Data plate (CSA) 470W Rivet 4700W Discharge 2 for hose 470W Discharge 2" BSP-thread 470W Discharge 2" NPT thread 470W Discharge gasket 470W Stud bolt 4700W Outer casing 470W Lubrication plate 470W Rivet 4700W Rubber plug 470W Cable inlet cpl. (8,38,39) 470W Float switch 470W Cable sleeve 470W Clamp 470W Float holder clamp 470W Capacitor 470W /20

16 44 Capacitor holder 470W Spring washer 4700W Washer 470W Bearing bracket upper 470W O ring 470W O ring 470W Stator (see below) 51 Stud bolt 470W Inner casing 470W Ball bearing upper 4700W Rotor with shaft 470W O ring 470W Bearing bracket lower 470W Grease nipple 470W Ball bearing lower 470W Circlip 4700W Distance sleeve 470W Wearing sleeve 470W Oring 470W Shaft seal without sleeve 470W incl.pos.55,62,64 Shaft seal with seal 470W incl.pos.55,61,62, V -ring 470W Wear plate 470W Washer 4700W Trimming spacer 0.30 mm 470W x x x 68 Impeller 50Hz 470W Impeller 60Hz 470W Nut 470W Diffusor 470W Strainer 470W Contactor cover high 470W High steel strainer 470W x x x 75 Floor level band 470W x x x STATOR and CONTACTOR Part Numbers Power supply Stator Contactor Stator Unit ( ) 110V -1-50Hz 470W W W V -1-50Hz 470W W W V -3-50Hz 470W W W V -1-60Hz 470W W W V -1-60Hz 470W W W V -3-60Hz 470W W W Dual Voltage 220/ Hz 470W W W Dual voltage 220/ Hz 470W W W /20

17 17/20

18 Erklæring om overensstemmelse Konformitätserklärung Declaration of conformity Declaración de conformidad Déclaration de conformité Όβαίωση συμφωνίας Dichlarazione di conformità Overeenkomstigheidsverklaring Erklæring om overenstemmelse Declaração de conformidade Yhdenmukaisuusvakuutus Försäkren om överensstämmelse Deklaracja zgodności Producentens navn Name des Hertellers Manufacturer s name Nombre del fabricante Nom du fabricant Le fabricant Ονομα κατασκευαστή Nome del costruttore Fabrikant naam Produsentens navn Nome del fabricante Valmistajan nimi Tillverkarens namn Maskintype Pumpen Type Machine type Modelo de máquina Type de pompe Τύπος μηχανήματος Tipo di macchina Machinetype Mskintype Tipe de máquina Konetyyppi Maskintyp da Vi erklærer på eget ansvar, at følgende produkt som er omfattet af denne erklæring, og som er forsynet med CE-mærket, er i overensstemmelse med følgende standard(er) eller andre normative dokument(er): : EN292-1, EN292-2, EN809, EN , EN , EN i henhold til bestemmelserne i EG s Maskindirektiv 2006/42/EC, Foreskrifter Ang. Lavspaending 2006/95/EC, EMCdirektivet 2004/108/EC. de Wir erklären in alleiniger Verantwortung, daβ das Produkt auf das sich diese Erklärung bezieht und welches mit dem CE- Zeichen versehen ist, mit den/der folgenden Norm(en) oder normativen Dokument(en) übereinstimmt: EN292-1, EN292-2, EN809, EN , EN , EN gemäβ den Bestimmungen der Richtlinie 2006/42/EC, Niederspannungsrichtlinien 2006/95/EC, EMC-Richtlinien 2004/108/EC. en We declare under our sole responsibility that the product to which this declaration relates, and which is equipped with a CE-mark, is in conformity with the following standard(s) or other normative document(s): EN292-1, EN292-2, EN809, EN , EN , EN , following the provisions of Directive 2006/42/EC, the Low Voltage Directive 2006/95/EC, the EMC-Directive 2004/108/EC. es Declaramos bajo nuestra única responsabilidad que el producto al que hace referencia esta declaración, y que lleva la marca CE, es conforme con las siguientes normas y otros documentos normativos EN292-1, EN292-2, EN809, EN , EN , EN Todo ello de acuerdo con lo dispuesto en la Directiva 2006/42/CE, la Directiva Baja Tensión 2006/95/CE, la Directiva EMC 2004/108/CE. fr Nous certifions que le produit, objet de cette déclaration, qui est équipé d une marque CE, est conforme au(x) standard(s) suivant(s) ou autre(s) document(s) normatif(s) EN292-1, EN292-2, EN809, EN , EN , EN conformément aux dispositions de la directive 2006/42/CE, la directive basse tension 2006/95/CE, la directive CEM 2004/108/CE. el Βεβαιώνουμε με δική μας ευθύνη ότι το προϊόν, που καλύπτεται απ αυτήν την βεβαίωση και είναι εφοδιασμένο με ΨΕ σήμανση, βρίσκεται σε συμφωνία με τα ακόλουθα στα ανάλογα πρότυπα ή άλλα καθοδηγητικά έγγραφα : EN292-1, EN292-2, EN809, EN , EN , EN σύμφωνα με τους όρους των οδηγιώα 2006/42/ΕΟΚ, την Οδηγία Χαμηλής Τάσης 2006/95/EOK, την Οδηγία EMC 2004/108/EOK. it Noi dichiariamo sotto nostra esclusiva responsibilità che il prodotto a cui questa dichiarazione si riferisce, e che è provvisto di marchio CE, è conforme ai seguenti standard o altri documenti normativi: EN292-1, EN292-2, EN809, EN , EN , EN secundo i requisti della direttiva 2006/42/CE, direttiva Bassa Tensione 2006/95/CE, direttiva Compatibilità Elettromagnetica 2004/108/CE. Irmer+Elze Kompressoren GmbH Mindener Straße 29 D Bad Oeynhausen Telefon: +49 (0) / Telefax: +49 (0) / Atlas Copco Portable OEM Solutions Irmer+Elze Kompressoren GmbH Mindener Str. 29 D Bad Oeynhausen, Germany WEDA XX Product number: XXXXXXXXX Serial number: XXXXXXXXX nl Wij verklaren geheel onder eigen verantwoordelijkheid dat het produkt waarop deze verklaring betrekking heeft, en is uitgerust met een CE merk, in overeenstemming is met volgende normen: EN292-2, EN809, EN , EN , EN volgens de bepalingen van de Machinerichtlijn 2006/42/EK, de Laagspanningsrichtlijn 2006/95/EK, de EMC-richtlijn 2004/108/EK. no Vi erklærer under eget ansvar at følgende produktet som dekkes av denne erklæring, og som er CE-merket er i overenstemmelse med følgende standarder aller andre normative dokumenter: EN292-1, EN292-2, EN809, EN , EN , EN i følge bestemmelsene i Maskindirektivet 2006/42/EC, low voltage-direktivet 2006/95/EC, EMC-direktivet 2004/108/EC. pt Declaramos sob nossa única responsabilidade que o produto a que se refer esta declaração, e que está equipado com uma marca CE, está em conformidade com as seguintes normas ou outros documentos normativos: EN292-1, EN292-2, EN809, EN , EN , EN em conformidade com as disposições da Directiva 2006/42/CE, a Directiva de Baixa Voltagem 2006/95/CE, a Directiva EMC 2004/108/CE. fi Vakuutamme omalla vastuullamme että kone, jota tämä vakuutus koskee ja jota on varustettu CE-merkillä, on yhdenmukainen seuraavien normien ja ohjeellisten asiakirjojen kassa: EN292-1, EN292-2, EN809, EN , EN , EN noudattaen konedirektiivin 2006/42/ETY, jännitteitä koskeva direktiivi 2006/95/ETY, sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/ETY. sv Vi försäkrar under eget ansvar att produkten som omfattas av denna försäkran, och som är försedd med CE-märkt, är i överensstämmelse med följande standard eller andra regelgivande dokument: EN292-1, EN292-2, EN809, EN , EN , EN enligt villkoren i Maskindirektiv EG s 2006/42/EC, lägspanningsdirektivet 2006/95/EC, och EMC-direktivet 2004/108/EC. pl Niniejszym oświadczamy z pełną odpowiedzialnością, ze produkt, którego dotyczy ta deklaracja i który jest oznaczony znakiem CE jest zgodny z następującymi standardami: EN292-1, EN292-2, EN809, EN , EN , EN oraz z wymaganiami dyrektywy 2006/42/EC, dyrektywy niskonapięciowej 2006/95/EC i dyrektywy EMC 2004/108/CE. Date: Conformity of the specification to the directives Engineering Manager Ulrich Kirscht Conformity of the product to the specification and by implication to the directives Production Manager Christian Hirschmann

19 Konformiteteserklæring Lieferantenerklärung Declaration of incorporation Declaracion de incorpuracion Déclaration d incorporation Δήλωση κατασκευαστή Dichlarazione di incorporazione Fabrikantenverklaring Produsenterklæring Declaração de incorporação Valmistajavakuutus Tillverkardeklaration Deklaracja zgodności Atlas Copco Portable OEM Solutions Producentens navn Name des Hertellers Manufacturer s name Nombre del fabricante Nom du fabricant Le fabricant Ονομα κατασκευαστή Nome del costruttore Fabrikant naam Produsentens navn Nome del fabricante Valmistajan nimi Tillverkarens namn Maskintype Pumpen Type Machine type Modelo de máquina Type de pompe Τύπος μηχανήματος Tipo di macchina Machinetype Mskintype Tipe de máquina Konetyyppi Maskintyp da Vi erklærer på eget ansvar, at følgende produkt som er omfattet af denne erklæring, og som ikke er CE-mærket, med de anvendte komponenter er i overensstemmelse med EG s Maskindirektiv 2006/42/EC, Foreskrifter Ang. Lavspaending 2006/95/EC, EMC-direktivet 2004/108/EC. Anvendte harmoniserede standarder: EN292-1, EN292-2, EN809, EN , EN , EN OBS! Den komplette maskine må ikke tages i brug før den er i overensstemmelse med kravene i EG s Maskindirektiv. de Wir erklären in alleiniger Verantwortung, daβ das Produkt auf das sich diese Erklärung bezieht und welches nicht mit dem CE- Zeichen versehen ist, in Übereinstimmung mit den Angaben Vorschriften 2006/42/EC, Niederspannungsrichtlinien 2006/95/EC, EMC-Richtlinien 2004/108/EC. Übereinstimmen, unter Standard EN292-1, EN292-2, EN809, EN , EN , EN hergestellt wurde (falls diese Vorschriften zutreffen) Wichtig! Die gesamte Anlage darf nicht benutzt werden, wenn nicht alle Angaben aus der Maschinenrichtlinie eingehalten wurden. en We declare under our sole responsibility that the product to which this declaration relates, and which is not equipped with a CEmark, is, where applicable, in conformity with the provisions of Directive 2006/42/EC, the Low Voltage Directive 2006/95/EC, the EMC-Directive 2004/108/EC. Applied harmonized standards EN292-1, EN292-2, EN809, EN , EN , EN NOTE! The complete machine must not be used until it is in conformity with the provisions in the Machine Directives. es Declaramos bajo nuestra única responsabilidad que el producto al que hace referencia esta declaración, y que no lleva la marca CE, es conforme, en los aspectos que le afectan, con lo dispuesto en la Directiva 2006/42/CE, la Directiva Baja Tensión 2006/95/CE, la Directiva EMC 2004/108/CE. Las normas armonizadas aplicadas son: EN292-1, EN292-2, EN809, EN , EN , EN NOTA! La máquina completa no debe ser utilizada hasta que se compruebe que es conforme con lo dispuesto en la Directiva de Maquinas fr Nous certifions que le produit, objet de cette déclaration, qui n est pas équipé d une marque CE, est en conformité avec les dispositions directive 2006/42/CE, la directive basse tension 2006/95/CE, la directive CEM 2004/108/CE, là où elles sont applicables. Standards normalisés appliqués : EN292-1, EN292-2, EN809, EN , EN , EN NOTA! la machine ne doit pas être utilisée si elle n est pas conforme aux dispositions des directives. el Βεβαιώνουμε με δική μας ευθύνη ότι το προϊόν, που καλύπτεται απ βεβαίωση και δεν είναι εφοδιασμένο με ΨΕ σήμανση, στα ανάλογα μέρη βρίσκεται σε συμφωνία με τις ανάλογες απαιτήσεις την Οδηγία 2006/42/ΕΟΚ, την Οδηγία Χαμηλής Τάσης 2006/95/EOK, την Οδηγία EMC 2004/108/EOK. Εφαρμόστηκαν τα πρότυπα εναρμόνισης : EN292-1, EN292-2, EN809, EN , EN , EN ΠΡΟΣΟΧΗ! Το κομπλέ μηχάνημα δεν επιτρέπεται να τεθεί σε λειτουργία παρά μόνον όταν είναι σύμφωνο με τις απαιτήσεις της Οδηγίας Μηχανημάτων της EOK. it Noi dichiariamo sotto nostra esclusiva responsibilità che il prodotto a cui questa dichiarazione si riferisce, e che non è provvisto di marchio CE, è dove applicabile, conforme ai requisti della direttiva 2006/42/CE, direttiva Bassa Tensione 2006/95/CE, direttiva Compatibilità Elettromagnetica 2004/108/CE. Standard armonizzati applicati: EN292-1, EN292-2, EN809, EN , EN , EN NOTA! La macchina completa non deve essere usta finche essa sia conforme alla direttiva macchine. Irmer+Elze Kompressoren GmbH Mindener Str. 29 D Bad Oeynhausen, Germany WEDA XX Product number: XXXXXXXXX Serial number: XXXXXXXXX nl Wij verklaren geheel onder eigen verantwoordelijkheid dat het produkt waarop deze verklaring betrekking heeft, en welke niet is uitgerust met een CE merk, als onderdeel besternd is om te worden ingebouwd in een machine. Op dit geheel is de Machinerichtlijn 2006/42/EK, de Laagspanningsrichtlijn 2006/95/EK, de EMC-richtlijn 2004/108/EK van toepassing. Toegepaste geharmoniseerde normen: EN292-2, EN809, EN , EN , EN NOOT! Het is verboden bovengenoemd produkt in gebruik te stellen voordat de machine waarin het wordt ingebouwd in overeenstemming met de bepalingen van de Machinerichtlijn is verklaard. no Vi erklærer under eget ansvar at produktet som omfattetes av denne erklæring, og som ikke er CE-merket er produsert isamsavar med krav i Maskindirektivet 2006/42/EC, low voltage-direktivet 2006/95/EC, EMC-direktivet 2004/108/EC. Harmonar med standard: EN292-1, EN292-2, EN809, EN , EN , EN OBS! Den komplette maskine får ikke tas i bruk før den overenstemmer med kravene i maskindirektivet. pt Declaramos sob nossa única responsabilidade que o produto a que se refer esta declaração, e que não está equipada com uma marca CE, está, quando aplicável, em conformidade com as disposições da Directiva 2006/42/CE, a Directiva de Baixa Voltagem 2006/95/CE, a Directiva EMC 2004/108/CE. Normas de harmonização aplicadas: EN292-1, EN292-2, EN809, EN , EN , EN NOTA! A máquina completa não deve ser utilizada até que esteja em conformidade com as disposições das Directivas de Maquinaria. fi Vakuutamme omalla vastuullamme että tuote, jota tämä vakuutus koskee ja jota ei ole varustettu CE-merkillä, on soveltuvin osin yhdenmukainen EU:n konedirektiivin 2006/42/ETY, jännitteitä koskeva direktiivi 2006/95/ETY, sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/ETY. Soveltuvat harmonisoidut standardit: EN292-1, EN292-2, EN809, EN , EN , EN Huom! Täydellistä konetta ei saa ottaa käyttöön ennekuin se on yhdenmukainen EU:n konedirektiivin kanssa. sv Vi försäkrar under eget ansvar att produkten som omfattas av denna försäkran, och som ej är CE-märkt, i tillämpliga delar överensstämmer med kraven i EG s Maskindirektiv 2006/42/EC, lägspanningsdirektivet 2006/95/EC, och EMC-direktivet 2004/108/EC. Tillämpliga harmoiserande standarder: EN292-1, EN292-2, EN809, EN , EN , EN OBS! Den kompletta maskinen får inte tas i bruk förrän den överensstämmer med kraven i EG s Maskindirektiv. pl Niniejszym oświadczamy z pełną odpowiedzialnością, że produkt, którego dotyczy ta deklaracja i który nie jest oznaczony znakiem CE jest zgodny z wymaganiami dyrektywy 2006/42/EC, dyrektywy niskonapięciowej 2006/95/EC, dyrektywy EMC 2004/108/EC oraz ujednoliconych standardów EN292-1, EN292-2, EN809, EN , EN , EN Uwaga! Urządzenie nie może być używane jeżeli nie jest zaopatrzone w deklarację zgodności. Conformity of the specification to the directives Engineering Manager Ulrich Kirscht Conformity of the product to the specification and by implication to the directives Production Manager Christian Hirschmann

20 Atlas Copco Portable OEM Solutions Irmer+Elze Kompressoren GmbH Mindener Str. 29, Bad Oeynhausen, Germany, Tel: +49 (0) / , Fax: +49 (0) / We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines.
